Бегущие огни на светодиодах: Делаем бегущие огни на светодиодах своими руками

Бегущие огни на светодиодах

Собираем «Бегущие огни» своими руками

Здесь пойдёт речь о том, как сделать бегущие огни на светодиодах своими руками. Схема устройства отличается простотой и реализована на логических микросхемах так называемой жёсткой логики – микросхемах серии ТТЛ. Само устройство включает три микросхемы.

Схема состоит из четырёх основных узлов:

генератора прямоугольных импульсов;

устройства индикации (16-ти светодиодов).

Вот принципиальная схема устройства.

Устройство работает следующим образом. После подачи питания светодиоды HL1 – HL16 начинают последовательно загораться и гаснуть. Визуально это выглядит как движение огонька слева направо (или наоборот). Такой эффект и называется «бегущий огонь».

Генератор прямоугольных импульсов реализован на микросхеме К155ЛА3. Задействовано лишь 3 элемента 2И-НЕ этой микросхемы. С 8-го вывода снимаются прямоугольные импульсы. Частота их следования невелика. Это позволяет реализовать видимое переключение светодиодов.

По сути, генератор на элементах DD1.1 – DD1.3 задаёт темп переключения светодиодов, а, следовательно, и скорость «бегущего огня». При желании скорость переключения можно подкорректировать с помощью изменения номиналов резистора R1 и C1.

Стоит предупредить, что при других номиналах R1 и C1 генерация может быть сорвана – генератор не будет работать. Так, например, генератор отказался работать при сопротивлении резистора R1 равном 1 кОм. Поэтому изменять номиналы C1 и R1 можно лишь в некоторых пределах. Если генератор не запустился, то будет постоянно светиться один из светодиодов HL1 – HL16.

Счётчик на микросхеме DD2 необходим для подсчёта импульсов, поступающих от генератора и подачи двоичного кода на дешифратор К155ИД3. По схеме выводы 1 и 12 микросхемы-счётчика К155ИЕ5 соединены. При этом микросхема будет считать поступающие на вход C1 (выв. 14) импульсы и выдавать на выходах (1, 2, 4, 8) параллельный двоичный код, соответствующий количеству поступивших импульсов от 0 до 15.

То есть на выходах (1, 2, 4, 8) микросхемы К155ИЕ5 последовательно сменяют друг друга 16 комбинаций кода (0000, 0001, 0010, 0011, 0100 и т.д.). Далее в работу включается дешифратор.

Особенность микросхемы К155ИД3 заключается в том, что она преобразует двоичный четырёхразрядный код в напряжение логического нуля, который появляется на одном из 16 соответствующих выходов (1-11, 13-17). Думаю, такое объяснение не всем понятно. Попробуем разобраться.

Если обратить внимание на изображение микросхемы К155ИД3, то можно заметить, что у неё 16 выходов. Как известно, в двоичном коде из четырёх знаков можно закодировать 16 комбинаций. Больше никак не получится. Напомним, что с помощью четырёхзначного двоичного кода можно закодировать десятичные цифры от 0 до 15 (всего 16 цифр).

Это легко проверить, если возвести 2 (основание системы счисления) в степень 4 (количество разрядов или цифр в коде). Получим 2 4 = 16 возможных комбинаций. Таким образом, при поступлении на входы микросхемы К155ИД3 двоичного кода в диапазоне от 0000 до 1111 на выходах 0 – 15 появится логический ноль (светодиод засветится). То есть микросхема преобразует число в двоичном коде в логический ноль на выводе, который соответствует числу в двоичном коде. По сути это такой особенный дешифратор из двоичной системы в десятичную.

А почему светится светодиод? На выходе ведь логический ноль. По схеме видно, что аноды всех светодиодов подключены к плюсу питания, а катоды к выходам микросхемы К155ИД3. Если на выходе «0», то для светодиода это как бы минус питания и через его p-n переход течёт ток – светодиод светится. Если на выходе логическая единица «1», то ток через светодиод не пойдёт.

Если всё то, что было написано вам всё равно не понятно, то не стоит расстраиваться. Просто соберите предложенную схему, например, на беспаечной макетной плате и наслаждайтесь работой устройства. Схема проверена и исправно работает.

Если в распоряжении уже есть стабилизированный блок питания (например, такой как этот), то интегральный стабилизатор DA1 (КР142ЕН5А) и элементы обвязки (C2, C3, C4) в схему устанавливать не надо.

Все номиналы элементов (конденсаторов и резисторов) могут иметь разброс ±20%. На работу устройства это не повлияет. Светодиоды HL1 – HL16 могут быть любого цвета свечения (красного, синего, зелёного) с рабочим напряжением 3 вольта. Можно, например, использовать яркие красные светодиоды диаметром 10 миллиметров. «Бегущий огонь» с такими светодиодами будет смотреться очень эффектно.

В продаже имеется огромное количество различных мигающих цветными огоньками светодиодных девайсов, способных сделать ярче любой праздник. Зачем покупать стандартные светодиодные мигалки, когда намного интереснее за несколько часов своими руками собрать оригинальное и полностью функциональное устройство, способное переключать светодиоды в определенной последовательности, тем самым создавая эффект бегущих огней. Для начинающих радиолюбителей, эта самоделка будет замечательным проектом выходного дня.

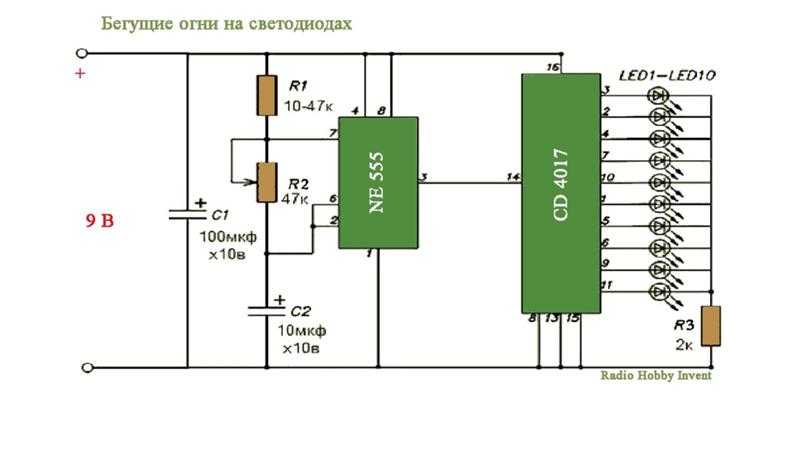

На этом рисунке изображена схема бегущих огней на светодиодах.

Схема бегущих светодиодных огней на микросхеме NE555, CD4017, CD4022

Устройство состоит из двух микросхем, принцип работы очень простой. Задающий генератор импульсов выполнен на универсальной микросхеме NE555. Сигнал с генератора поступает на вход двоичного счетчика дешифратора CD4017 или CD4022 эти микросхемы аналогичные и полностью взаимозаменяемые. Микросхема имеет 10 выходов, к которым подключены светодиоды. При подаче тактовых импульсов с генератора импульсов на вход счетчика происходит последовательное переключение между выходами микросхемы.

Светодиоды зажигаются в строгой последовательности от 1 до 10 и поэтому получается эффект бегущих огней. Скорость переключения светодиодов регулируется за счет изменения частоты задающего генератора импульсов подстроечным резистором P1. Напряжение питания светодиодов устанавливается подбором сопротивления резистора R1. Схема питается напряжением от 5 до 15 вольт. Так же обратите внимание на нумерацию светодиодов на схеме. Если вы хотите, чтобы светодиоды зажигались один за другим, то разместите их по порядку указанном на схеме.

На этом рисунке изображена печатная плата бегущих светодиодных огней на двух микросхемах.

Печатная плата бегущих светодиодных огней на двух микросхемах своими руками

Детали устройства легко помещаются на печатной плате размером 65х45 мм. Микросхемы для удобства я установил в DIP панельки, стоят копейки, в случае замены микросхемы не надо ничего паять.

Светодиоды с платой соединяются проводами. На каждый канал микросхемы можно подключить не более трех светодиодов. В своей самоделке решил поставить по два светодиода на каждый канал и разместить светодиоды один на против другого таким образом, чтобы получился круговой эффект вращения из двух точек. Вы можете размещать светодиоды в любой последовательности, создавать фигуры, вариантов много, фантазируйте…

Хочу заострить ваше внимание на том, что если будете ставить разноцветные светодиоды. На один канал можно ставить светодиоды, только одного цвета. Все потому, что у разноцветных светодиодов разное сопротивление и поэтому будет светиться только, тот у которого меньшее сопротивление. Конечно можно это дело исправить, если заменить резистор R1 перемычкой, а на каждый светодиод поставить отдельный резистор.

Тогда все светодиоды будут светиться, как надо.

Моей задачей было собрать автономное, карманное устройство, которое будет служить световым дополнением к музыкальному «Бумбоксу», поэтому светодиоды и плату с батарейкой, аккуратно разместил в пластиковом корпусе от электромагнитного реле. Светодиоды залил термо клеем. Таким образом приклеил печатную плату. Поставил выключатель и один диод IN4007 для защиты устройства от переполюсовки.

Получилось симпатичное карманное устройство, которое можно взять с собой и наслаждаться бегущими по кругу светодиодными огоньками.

А, что делать если хочется подключить большую нагрузку, например светодиодные ленты? Тогда придется немного усовершенствовать схему. На каждый канал надо поставить транзисторный ключ.

В данной схеме хорошо работают практически любые транзисторы структуры n-p-n например: BD139, TIP41C, MJE13006, MJE13007, MJE13008, MJE13009, КТ815, КТ805, КТ819 и другие аналогичные подберите в зависимости от требуемой нагрузки. Все транзисторы надо закрепить на радиаторе, коллекторы транзисторов по схеме соединяются вместе, поэтому изолировать от радиатора не надо. Резисторы R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 подключите к выходам микросхемы. Питание схемы возьмите от общего источника питания.

Радиодетали для сборки бегущих огней на светодиодах

• Микросхема NE555
• Микросхема CD4017 или CD4022
• Подстроечный резистор P1 на 50К
• Резистор R1 1К, R2 22К
• Конденсатор С1 220 мкФ 25В, С2 10 мкФ 25В
• Светодиоды с напряжением питания от 2 до 12В

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать бегущие огни на светодиодах

Динамичные световые огни всегда привлекают к себе внимание. Этим пользуются для создания рекламы. Устанавливают их на автомобили с целью привлечь внимание водителей. В статье рассматривается схема и дается инструкция, как бегущие огни на автомобильных светодиодах сделать своими руками на стоп-сигнале.

Стоп-сигнал служит для предупреждения водителей транспортных средств, которые едут сзади, о том, что водитель тормозит. Дополнительный стоп-сигнал со светодиодами очень важен, так как при интенсивном автомобильном движении порой непонятно, загорается стоп-сигнал или горят габариты. Бегущие огни на светодиодах привлекают дополнительное внимание водителей, сработает эффект рекламы. Тем самым, у задних участников движения будет дополнительное время среагировать на торможение (автор видео — evgenij5431).

Далее рассмотрим, как сделать светодиодный стоп-сигнал своими руками. Ниже детально разбирается схема создания меняющихся огней. Для реализации динамичных огней используются красные светодиодные лампы, которые включены попарно. После включения сначала загораются лампочки в центре, а затем расходятся от центра к краям.

Светодиоды управляются попарно. Сначала загораются светодиодные лампочки HL1 и HL2, далее HL3 и HL4. После того, как гаснет предыдущая пара лампочек, зажигается следующая. Лампочки попарно зажигаются до последней пары HL11 и HL12. Когда загорится и потухнет последняя пара, процесс повторяется.

Светодиодные огни будут бежать до тех пор, пока на вход схемы будет подаваться питание.

Первые светодиоды находятся в середине, остальные располагаются попарно на равном расстоянии к краям. Реально реализован алгоритм бегущего огня от центра стоп-сигнала к его краям. Можно пофантазировать и придумать другой алгоритм, по которому будет мигать каждая лампочка.

Принципиальная схема бегущих светодиодов

Описание электрической схемы

Для практической реализации приведенной схемы необходим мультивибратор, основу которого составляет микросхема DD1 К561ЛА7 и микросхема-счетчик DD2 К561ИЕ8. С помощью первой микросхемы создаются импульсы, включающие светодиоды. Благодаря микросхеме-счетчику осуществляется переключение питания для определенных групп светодиодных огней.

Транзисторы VT1-VT2 используются в качестве усилителей, которые открываются благодаря напряжению, поступающему с ноги счетчика. Конденсаторы С2 и С3 играют роль фильтров питания. Подбирая емкость конденсатора С1, можно уменьшать или увеличивать, когда будут переключаться светодиоды. Для монтирования конструкции светодиодного стопа лучше всего подойдет печатная текстолитовая плата с размерами 37 х 50 мм.

Габариты печатной платы

Габариты печатной платы

Данная конструкция требует минимальную силу тока и почти не нагревается. Это дает возможность сборку, которая управляет светодиодами, сделать в этом же корпусе стоп-сигнала. При этом питание можно подключить к снятой штатной лампе.

Ниже приведена схема, которую легко реализовать.

Реализация мигания светодиодов

По данной схеме группы светодиодных лампочек подключают к выводам Out1 — Out3. Сколько светодиодов будет в целом, зависит от питания. Если лампочек слишком много, то учитывать нужно, какое питание поступает на схему от бортовой сети, составляющее 12 В. Транзисторы КТ972А необходимо защитить с помощью теплоотводящих радиаторов. По желанию можно транзистор КТ972А заменить парой менее мощных транзисторов КТ315 и мощным элементом КТ815 или аналогичными элементами.

Детали DD1.1 и DD1.2, включенные в схему, играют роль генератора, который служит для подачи импульсов на вход счетчика К561ИЕ8. Аналогично предыдущему случаю, с помощью счетчика генерируются управляющие импульсы для транзисторов. Подбирая сопротивление R6, значение его номинала должно составлять не менее 1 кОм. Для создания бегущих огней можно использовать печатную плату. Благодаря навесному монтажу конструкция получается миниатюрных размеров.

Миниатюрные размеры платы

Естественно, светодиодные лампочки размещают прямо на панели стоп-сигнала, так как печатная плата слишком мала, чтобы поместить на нее светодиоды. Следует помнить о надежности, поэтому необходимо обеспечить максимальную защиту электрических соединений и контактов от попадания влаги. Для обеспечения питанием дополнительного стопа его подключают к проводке основного стопа в багажнике. Возможен вариант подключения к плате световых приборов.

Если все правильно собрано, то дополнительной настройки не понадобится. Диодные стоп-сигналы начинают работать сразу же после подключения.

Заключение

Имея хотя бы небольшой опыт электромонтажных работ, пользуясь приведенными в статье схемами, можно самостоятельно оттюнинговать свой автомобиль, сделав бегущий огонь на светодиодах для стоп-сигнала. Если для реализации бегущих огней своими руками не достаточно опыта и знаний, можно купить заводские стоп-сигналы с такой функцией. В таких устройствах реализовано больше функций.

В зависимости от алгоритма бегущие светодиоды могут гореть при аварийной остановке, во время торможения, если водитель дает задний ход и др. Для установки заводских стоп-сигналов не нужно специальных знаков, поэтому с их монтажом справится даже начинающий водитель.

Видео «Светодиодный бегущий огонь»

В этом видео демонстрируется, как самостоятельно создать бегущие они на светодиодах (автор ролика — Radio Hobby Invent).

labuda.blog простейшие бегущие огни всего на одной микросхеме без программирования

Бегущие огни — Практическая электроника

В настоящее время в Рунете море схем с бегущими огнями. В нашей статье рассмотрим самую простую схему, собранную на двух популярных  микросхемах: таймере 555 и счетчике CD4017.

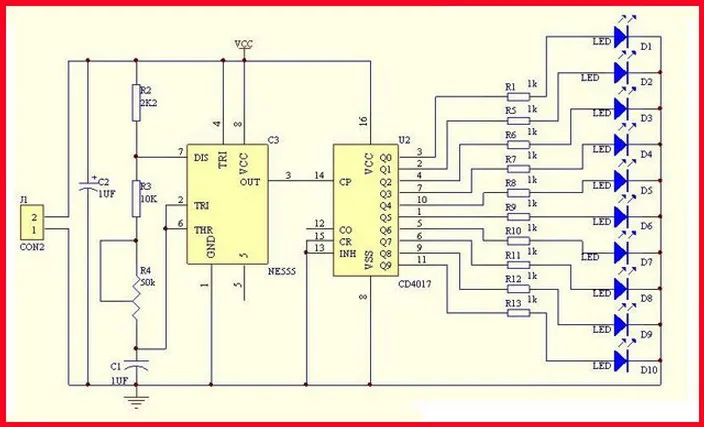

Будем собирать вот по этой схеме (для увеличения кликните по ней):

Схема не очень сложная, как кажется на первый взгляд. Итак, чтобы ее собрать, нам потребуются:

1) три резистора номиналом: 22КилоОма, 500КилоОм и 330 Ом

2) микросхема NE555

3) микросхема CD4017

4) конденсатор на 1 микроФарад

5) 10 советских или китайских светодиодов на 3 Вольта

Таймер 555  —  самая наикрутейшая микруха, разработанная инженерами-проектировщиками.

В настоящее время большинство микросхем производят в так называемом DIP корпусе. DIP — от англ. —  Dual In-line Package, что в дословном переводе означает как «двухрядная сборка». Выводы микросхем в корпусе DIP находятся в противоположных сторонах друг от друга. Расстояние между выводами в основном  2,54 мм, но есть  также и исключения. В зависимости от того, сколько выводов имеет микросхема, так и называется корпус на эту микросхему. Например микросхема 555 имеет 8 выводов, следовательно, ее корпус называется DIP-8.

В красных кружочках я пометил так называемые «ключи». Это специальные метки, с помощью которых можно узнать начало маркировки выводов микросхемы

Первый вывод как раз находится рядом с ключом. Счет идет против часовой стрелки

Значит, на микросхеме NE555N выводы нумеруются таким образом:

Все то же самое касается и микросхемы  CD4017, которая изготовлена в корпусе DIP-16.

Нумерация выводов идет с левого нижнего угла.

Собираем наше устройство. На Макетной плате оно выглядит примерно вот так:

А вот  работа схемы в действии:

Работает вся схема таким образом:  на таймере 555 собран геренаратор прямоугольных импульсов. Частота следования импульсов зависит от резистора R2 и кондера С1.   Далее эти  прямоугольные импульсы считает микросхема счетчика CD4017 и в зависимости от количества прямоугольных импульсов, выдает сигналы на свои выводы. Когда в микросхеме счетчик переполняется, все начинается сначала. Светодиоды моргают по кругу, пока на схеме есть напряжение.

Имейте ввиду, что аналогов микросхем 555 и CD4017 туева куча. Есть даже советские аналоги. Для таймера 555 это КР1006ВИ1, а для микросхемы счетчика К561ИЕ8.

Изготавливаем простые бегущие огни

Схема усилителя звука на микросхеме с печатной платой

Светодиоды могут быть расположены свободно и держаться за счет проводов. Но для удобства, лучше изготовить корпус для наших огней. Возьмем кусок пластика, просверлим в нем десять отверстий. Отрежем излишки, оставив тонкую полоску.

Разгибаем усики светодиодов, и вставляем их в отверстия пластика.

Контакты светодиодов находящиеся с одной из сторон припаиваем к перемычке.

Выступающие за перемычку контакты отрезаем.

Далее производим сборку схемы по рисунку.

Подаем напряжение от 5 до 12 Вольт на выводы схемы. Для этого можно использовать блок питания или обычные батарейки и аккумуляторы. Наслаждаемся результатом.

Простейшая схема бегущих огней на 12 вольт

В интернете наиболее часто встречается простая «старомодная» схема с использованием счетчика и генератора (рисунок 1).

Рисунок 1

Работа схемы предельно проста и понятна. Генератор построен на основе таймера импульсов, а счетчик выполняет свою основную функцию – считает импульсы и выдает соответствующие логические уровни на своих выходах. К выходам подключены светодиоды, которые загораются при появлении логической единицы и соответственно гаснут при нуле, создавая тем самым эффект бегущих огней. Скорость переключения зависит от частоты генератора, которая в свою очередь зависит от номиналов резистора R1 и конденсатора С1.

Наименования микросхем приведены советские, но они имеют легкодоступные импортные аналоги. Если необходимо увеличить яркость светодиодов, то для увеличения тока нужно подключать их через буферные транзисторы, т.к. сами выходы счетчика имеют достаточно скромную нагрузочную способность.

Сердце бегущих огней

Простое самодельное охранное устройство на микросхеме к561ле10 (cd4025)

То, что AVR микроконтроллеры Atmel обладают высокими эксплуатационными характеристиками – всем известный факт. Их многофункциональность и лёгкость программирования позволяет реализовывать самые необыкновенные электронные устройства. Но начинать знакомство с микроконтроллерной техникой лучше со сборки простых схем, в которых порты ввода/вывода имеют одинаковое назначение.

Одной из таких схем являются бегущие огни с выбором программ на ATtiny2313. В данном микроконтроллере есть всё необходимое для реализации подобных проектов. При этом он не перегружен дополнительными функциями, за которые пришлось бы переплачивать. Выпускается ATtiny2313 в корпусе PDIP и SOIC и имеет следующие технические характеристики:

• 32 8-битных рабочих регистра общего назначения;
• 120 операций, выполняемых за 1 тактовый цикл;
• 2 кБ внутрисистемной flash-памяти, выдерживающей 10 тыс. циклов запись/стирание;
• 128 байт внутрисистемной EEPROM, выдерживающей 100 тыс. циклов запись/стирание;
• 128 байт встроенной оперативной памяти;
• 8-битный и 16-битный счётчик/таймер;
• 4 ШИМ канала;
• встроенный генератор;
• универсальный последовательный интерфейс и прочие полезные функции.

Энергетические параметры зависят от модификации:

• ATtiny2313 – 2,7-5,5В и до 300 мкА в активном режиме на частоте 1 МГц;
• ATtiny2313А (4313) – 1,8-5,5В и до 190 мкА в активном режиме на частоте 1 МГц.

В ждущем режиме энергопотребление снижается на два порядка и не превышает 1 мкА. Кроме этого данное семейство микроконтроллеров обладает целым рядом специальных свойств. С полным перечнем возможностей ATtiny2313 можно ознакомиться на официальной страничке производителя www.atmel.com.

Схема и принцип её работы

Дхо — дневные ходовые огни

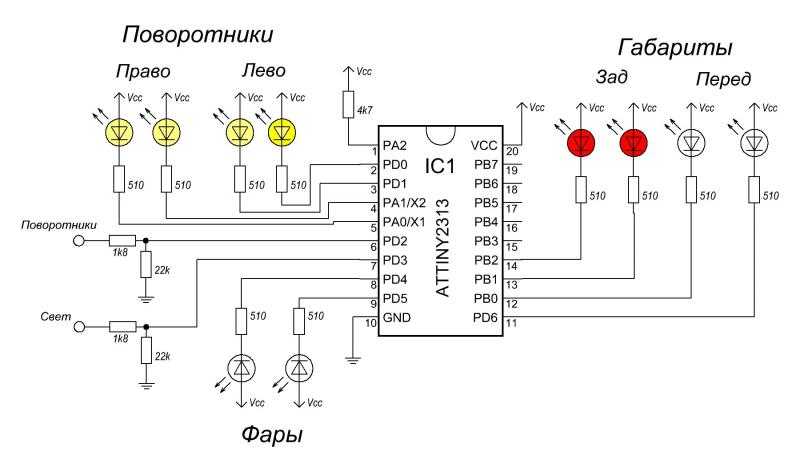

В центре принципиальной электрической схемы расположен МК ATtiny2313, к 13-ти выводам которого подключены светодиоды. В частности, для управления свечением полностью задействован порт В (PB0-PB7), 3 вывода порта D (PD4-PD6), а также PA0 и PA1, которые остались свободными из-за применённого внутреннего генератора. Первый вывод PA2 (Reset) не принимает активного участия в схеме и через резистор R1 соединён с цепью питания МК. Плюс питания 5В подаётся на 20-й вывод (VCC), а минус – на 10-й вывод (GND). Для исключения помех и сбоев в работе МК по питанию установлен полярный конденсатор С1. С учётом небольшой нагрузочной способности каждого вывода подключать следует светодиоды, рассчитанные на номинальный ток не более 20 мА. Это могут быть как сверхъяркие led в DIP корпусе с прозрачной линзой, так и smd3528. Всего их в данной схеме бегущих огней 13 шт. В качестве ограничителей тока выступают резисторы R6-R18.

Через цифровые входы PD0-PD3, а также с помощью кнопок SB1-SB3 и переключателя SA1 производится управление работой схемы. Все они подключены через резисторы R2, R3, R6, R7. На программном уровне предусмотрено 11 различных вариаций мигания светодиодов, а также последовательный перебор всех эффектов. Выбор программы задаётся кнопкой SB3. В пределах каждой программы можно изменять скорость её выполнения (мигания светодиодов). Для этого переключатель SA1 переводят в замкнутое положение (скорость программы) и кнопками увеличения (SB1) и уменьшения (SB2) скорости добиваются желаемого эффекта. Если SA1 разомкнуть, то кнопки SB1 и SB2 будут регулировать яркость светодиодов (от слабого мерцания до свечения на номинальной мощности).

Принципиальная схема стоп-сигнала в виде бегущих огней

Стоп-сигнал служит для предупреждения водителей транспортных средств, которые едут сзади, о том, что водитель тормозит. Дополнительный стоп-сигнал со светодиодами очень важен, так как при интенсивном автомобильном движении порой непонятно, загорается стоп-сигнал или горят габариты

Бегущие огни на светодиодах привлекают дополнительное внимание водителей, сработает эффект рекламы. Тем самым, у задних участников движения будет дополнительное время среагировать на торможение (автор видео — evgenij5431)

Далее рассмотрим, как сделать светодиодный стоп-сигнал своими руками. Ниже детально разбирается схема создания меняющихся огней. Для реализации динамичных огней используются красные светодиодные лампы, которые включены попарно. После включения сначала загораются лампочки в центре, а затем расходятся от центра к краям.

Светодиоды управляются попарно. Сначала загораются светодиодные лампочки HL1 и HL2, далее HL3 и HL4. После того, как гаснет предыдущая пара лампочек, зажигается следующая. Лампочки попарно зажигаются до последней пары HL11 и HL12. Когда загорится и потухнет последняя пара, процесс повторяется.

Светодиодные огни будут бежать до тех пор, пока на вход схемы будет подаваться питание.

Первые светодиоды находятся в середине, остальные располагаются попарно на равном расстоянии к краям. Реально реализован алгоритм бегущего огня от центра стоп-сигнала к его краям. Можно пофантазировать и придумать другой алгоритм, по которому будет мигать каждая лампочка.

Принципиальная схема бегущих светодиодов

Бегущие огни на светодиодах своими руками

В продаже имеется огромное количество различных мигающих цветными огоньками светодиодных девайсов, способных сделать ярче любой праздник. Зачем покупать стандартные светодиодные мигалки, когда намного интереснее за несколько часов своими руками собрать оригинальное и полностью функциональное устройство, способное переключать светодиоды в определенной последовательности, тем самым создавая эффект бегущих огней. Для начинающих радиолюбителей, эта самоделка будет замечательным проектом выходного дня.

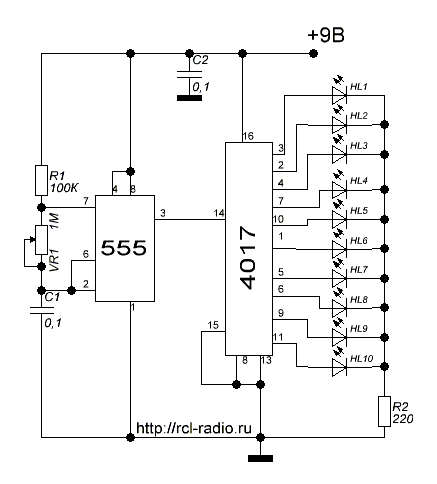

На этом рисунке изображена схема бегущих огней на светодиодах.

Схема бегущих светодиодных огней на микросхеме NE555, CD4017, CD4022

Устройство состоит из двух микросхем, принцип работы очень простой. Задающий генератор импульсов выполнен на универсальной микросхеме NE555. Сигнал с генератора поступает на вход двоичного счетчика дешифратора CD4017 или CD4022 эти микросхемы аналогичные и полностью взаимозаменяемые. Микросхема имеет 10 выходов, к которым подключены светодиоды. При подаче тактовых импульсов с генератора импульсов на вход счетчика происходит последовательное переключение между выходами микросхемы.

Светодиоды зажигаются в строгой последовательности от 1 до 10 и поэтому получается эффект бегущих огней. Скорость переключения светодиодов регулируется за счет изменения частоты задающего генератора импульсов подстроечным резистором P1. Напряжение питания светодиодов устанавливается подбором сопротивления резистора R1. Схема питается напряжением от 5 до 15 вольт

Так же обратите внимание на нумерацию светодиодов на схеме. Если вы хотите, чтобы светодиоды зажигались один за другим, то разместите их по порядку указанном на схеме

На этом рисунке изображена печатная плата бегущих светодиодных огней на двух микросхемах.

Печатная плата бегущих светодиодных огней на двух микросхемах своими руками

Детали устройства легко помещаются на печатной плате размером 65х45 мм. Микросхемы для удобства я установил в DIP панельки, стоят копейки, в случае замены микросхемы не надо ничего паять.

Светодиоды с платой соединяются проводами. На каждый канал микросхемы можно подключить не более трех светодиодов. В своей самоделке решил поставить по два светодиода на каждый канал и разместить светодиоды один на против другого таким образом, чтобы получился круговой эффект вращения из двух точек. Вы можете размещать светодиоды в любой последовательности, создавать фигуры, вариантов много, фантазируйте…

Хочу заострить ваше внимание на том, что если будете ставить разноцветные светодиоды. На один канал можно ставить светодиоды, только одного цвета

Все потому, что у разноцветных светодиодов разное сопротивление и поэтому будет светиться только, тот у которого меньшее сопротивление. Конечно можно это дело исправить, если заменить резистор R1 перемычкой, а на каждый светодиод поставить отдельный резистор. Тогда все светодиоды будут светиться, как надо.

Моей задачей было собрать автономное, карманное устройство, которое будет служить световым дополнением к музыкальному «Бумбоксу», поэтому светодиоды и плату с батарейкой, аккуратно разместил в пластиковом корпусе от электромагнитного реле. Светодиоды залил термо клеем. Таким образом приклеил печатную плату. Поставил выключатель и один диод IN4007 для защиты устройства от переполюсовки.

Получилось симпатичное карманное устройство, которое можно взять с собой и наслаждаться бегущими по кругу светодиодными огоньками.

А, что делать если хочется подключить большую нагрузку, например светодиодные ленты? Тогда придется немного усовершенствовать схему. На каждый канал надо поставить транзисторный ключ.

В данной схеме хорошо работают практически любые транзисторы структуры n-p-n например: BD139, TIP41C, MJE13006, MJE13007, MJE13008, MJE13009, КТ815, КТ805, КТ819 и другие аналогичные подберите в зависимости от требуемой нагрузки. Все транзисторы надо закрепить на радиаторе, коллекторы транзисторов по схеме соединяются вместе, поэтому изолировать от радиатора не надо. Резисторы R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 подключите к выходам микросхемы. Питание схемы возьмите от общего источника питания.

Радиодетали для сборки бегущих огней на светодиодах

• Микросхема NE555
• Микросхема CD4017 или CD4022
• Подстроечный резистор P1 на 50К
• Резистор R1 1К, R2 22К
• Конденсатор С1 220 мкФ 25В, С2 10 мкФ 25В
• Светодиоды с напряжением питания от 2 до 12В

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать бегущие огни на светодиодах

Микроконтроллер ATtiny2313 для бегущих огней

Данное устройство относится к серии AVR микроконтроллеров бренда Atmel. Именно под его управлением чаще всего делают бегущую световую ленту, поскольку эксплуатационные характеристики модели достаточно высокие. Микроконтроллеры просты в программировании, многофункциональны и поддерживают реализацию разных электронных устройств.

ATtiny2313 сделан по простой схеме, где порт для вывода и ввода имеет идентичное значение. Выбрать программу (одну из 12) на таком микроконтроллере очень легко, ведь он не перегружен лишними опциями. Модель выпускается в двух корпусах – SOIC и PDIP, причем каждый вариант обладает идентичными характеристиками:

• 8-битные общие регистры в количестве 32 штук;
• возможности 120 операций за один тактовый цикл;
• flash-память внутри системы на 2 кБ с поддержкой 10 тысяч циклов стирания и записи;
• внутрисистемная EEPROM на 128 байт с поддержкой 100 тысяч циклов;
• 128 байт встроенной оперативки;
• 4 ШИМ-канала;
• счетчик-таймер на 8 и 16 бит;
• встроенный генератор;
• удобный для разных целей интерфейс и другие функции.

Микроконтроллер имеет два вида в соответствии с энергопараметрами:

• классическая модель ATtiny2313 обладает напряжением от 2,7 до 5,5 В и силой тока до 300 мкА на частоте 1 МГц в режиме активности;
• вариант ATtiny2313А (4313) обладает характеристиками в 1,8-5,5 В и 190 мкА при той же частоте.

В режиме ожидания устройство имеет энергопотребление не больше 1 мкА.

Как уже было указано, память микроконтроллера оснащена 11 комбинациями световых схем, а возможность выбора всех комбинаций светодиодов последовательно – это и есть 12 программа.

Собираем «Бегущие огни» своими руками

Здесь пойдёт речь о том, как сделать бегущие огни на светодиодах своими руками. Схема устройства отличается простотой и реализована на логических микросхемах так называемой жёсткой логики – микросхемах серии ТТЛ. Само устройство включает три микросхемы.

Схема состоит из четырёх основных узлов:

Вот принципиальная схема устройства.

Устройство работает следующим образом. После подачи питания светодиоды HL1 – HL16 начинают последовательно загораться и гаснуть. Визуально это выглядит как движение огонька слева направо (или наоборот). Такой эффект и называется «бегущий огонь».

Генератор прямоугольных импульсов реализован на микросхеме К155ЛА3. Задействовано лишь 3 элемента 2И-НЕ этой микросхемы. С 8-го вывода снимаются прямоугольные импульсы. Частота их следования невелика. Это позволяет реализовать видимое переключение светодиодов.

По сути, генератор на элементах DD1.1 – DD1.3 задаёт темп переключения светодиодов, а, следовательно, и скорость «бегущего огня». При желании скорость переключения можно подкорректировать с помощью изменения номиналов резистора R1 и C1.

Стоит предупредить, что при других номиналах R1 и C1 генерация может быть сорвана – генератор не будет работать. Так, например, генератор отказался работать при сопротивлении резистора R1 равном 1 кОм. Поэтому изменять номиналы C1 и R1 можно лишь в некоторых пределах. Если генератор не запустился, то будет постоянно светиться один из светодиодов HL1 – HL16.

Счётчик на микросхеме DD2 необходим для подсчёта импульсов, поступающих от генератора и подачи двоичного кода на дешифратор К155ИД3. По схеме выводы 1 и 12 микросхемы-счётчика К155ИЕ5 соединены.  При этом микросхема будет считать поступающие на вход C1 (выв. 14) импульсы и выдавать на выходах (1, 2, 4, 8) параллельный двоичный код, соответствующий количеству поступивших импульсов от 0 до 15. То есть на выходах (1, 2, 4, 8) микросхемы К155ИЕ5 последовательно сменяют друг друга 16 комбинаций кода (0000, 0001, 0010, 0011, 0100 и т. д.). Далее в работу включается .

Особенность микросхемы К155ИД3 заключается в том, что она преобразует двоичный четырёхразрядный код в напряжение логического нуля, который появляется на одном из 16 соответствующих выходов (1-11, 13-17). Думаю, такое объяснение не всем понятно. Попробуем разобраться.

Если обратить внимание на изображение микросхемы К155ИД3, то можно заметить, что у неё 16 выходов. Как известно, в двоичном коде из четырёх знаков можно закодировать 16 комбинаций

Больше никак не получится. Напомним, что с помощью четырёхзначного двоичного кода можно закодировать десятичные цифры от 0 до 15 (всего 16 цифр).

Это легко проверить, если возвести 2 (основание системы счисления) в степень 4 (количество разрядов или цифр в коде). Получим 24 = 16 возможных комбинаций. Таким образом, при поступлении на входы микросхемы К155ИД3 двоичного кода в диапазоне от  0000 до 1111 на выходах 0 — 15 появится логический ноль (светодиод засветится). То есть микросхема преобразует число в двоичном коде в логический ноль на выводе, который соответствует числу в двоичном коде. По сути это такой особенный дешифратор из двоичной системы в десятичную.

А почему светится светодиод? На выходе ведь логический ноль. По схеме видно, что аноды всех светодиодов подключены к плюсу питания, а катоды к выходам микросхемы К155ИД3. Если на выходе «0», то для светодиода это как бы минус питания и через его p-n переход течёт ток – светодиод светится. Если на выходе логическая единица  «1», то ток через светодиод не пойдёт.

Если всё то, что было написано вам всё равно не понятно, то не стоит расстраиваться. Просто соберите предложенную схему, например, на беспаечной макетной плате и наслаждайтесь работой устройства. Схема проверена и исправно работает. Вот короткое видео работающего устройства.

Если в распоряжении уже есть стабилизированный блок питания (например, такой как этот), то интегральный стабилизатор DA1 (КР142ЕН5А) и элементы обвязки (C2, C3, C4) в схему устанавливать не надо.

Все номиналы элементов (конденсаторов и резисторов) могут иметь разброс ±20%. На работу устройства это не повлияет. Светодиоды HL1 — HL16 могут быть любого цвета свечения (красного, синего, зелёного) с рабочим напряжением 3 вольта. Можно, например, использовать яркие красные светодиоды диаметром 10 миллиметров. «Бегущий огонь» с такими светодиодами будет смотреться очень эффектно.

Нравится

Главная &raquo Цифровая электроника &raquo Текущая страница

Также Вам будет интересно узнать:

Обычные светодиоды

Стандартный не мигающий
светодиод дает яркое равномерное освещение и характеризуется малым потреблением
электроэнергии. Наряду с такими качествами, как долговечность, компактность,
энергоэффективность и широкий диапазон температур свечения это делает его вне
конкуренции среди прочих искусственных источников света. На базе таких led-элементов и собирается схема мерцающих
светильников. Рассмотрим, по какому принципу они изготавливаются.

Как сделать чтобы светодиоды мигали

Мигалка на светодиоде
может быть собрана на базе одной из выше представленных схем. Соответственно
нужно будет приобрести компоненты, описанные выше. Они необходимы для
функционирования того или иного варианта. При этом для сборки потребуется
паяльник, припой, флюс и другие необходимые комплектующие для пайки.

Сборка цепочки мигающих светодиодов предваряется обязательным лужением выводных контактов всех соединяемых элементов. Также нельзя забывать о соблюдении правил полярности, особенно при включении конденсаторов. Готовый светильник будет выдавать мерцание с частой около 1,5 Гц или что тоже самое порядка 15 импульсов каждый 10-секундный отрезок времени.

Схемы мигалок на их основе

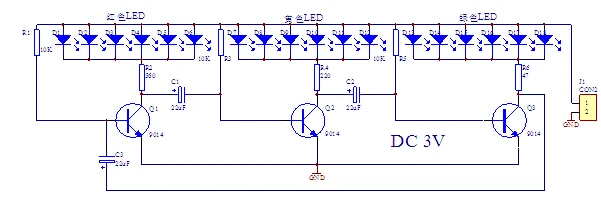

Чтобы происходили
элементарные заданные определенной периодичностью вспышки света, требуется пара
транзисторов типа C945 или аналоговых элементов. Для первого варианта коллектор
размещается в центре, а у второго – по середине располагается база. Один или
пара мигающих светодиодов изготавливается по обычной схеме. При этом
частотность вспышек задается наличием в цепочке конденсаторов С1 и С2.

В такую систему
допустимо внедрение одновременно нескольких лед-кристаллов при монтаже
достаточно мощного транзистора pnp-типа. При этом мигающими светодиоды делаются
при соединении их контактов с разноцветными элементами, поочередность вспышек
задается генераторным модулем, а частотность – заданными программными
настройками.

Бегущие огни на светодиодах | Поделки своими руками для авто, дачи и дома

Всех приветствую сегодня рассмотрим простую конструкцию бегущей строки на светодиодах с возможностью регулировки скорости приключений.

Схема.

Схема состоит и задающего генератора на базе задающего таймера NЕ 555,  который включен по схеме низкочастотного генератора прямоугольных импульсов и микросхемы CD 4017 наш аналог К561ИЕ8.

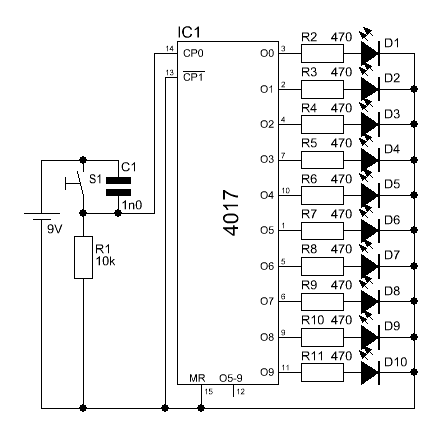

Микросхема CD 4017 из себя представляет десятичный счётчик дешифратор позволяющий переводить двоичный код в электрический сигнал.Она имеет 10 выходов и 1 ход каждый импульс на входе заставляет микросхему последовательно переключать выходы, притом в каждой промежуток времени открыть только один выход.

Нагружая выхода микросхемы светодиодами и подавая последовательность импульсов на вход мы можем наблюдать поочерёдное переключение светодиодов, при том чем выше частота входных импульсов, тем быстрее будут переключаться светодиоды.

На вход можно подавать импульс с любого генератора хоть мультивибратора, в нашем случае импульсы образует микросхема NЕ 555, а путем вращения переменного резистора R1 можно изменять частоту импульсов и скорость переключения светодиодов в целом.

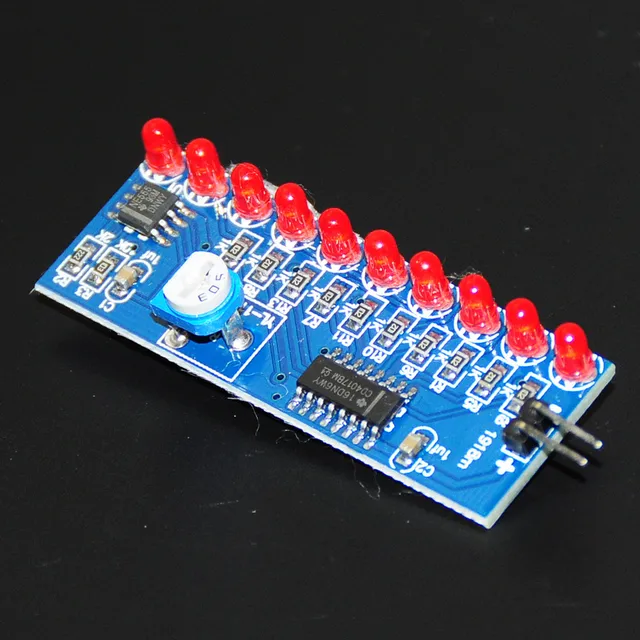

Микросхема имеет 10 выходов, а значит можно подключать 10 светодиодов при том можно использовать даже линейку из двух или трех последовательно соединенных светодиодов.Я немножко не рассчитал диаметр светодиодов и они при вертикальной установки попросту не влезли, поэтому пришлось их слегка подточить, учитывайте это при сборке, либо используйте MSD светодиоды, которые можно припоять со стороны печатной платы.

Печатная плата с первого взгляда может показаться сложной, но это не так, кстати в конце статьи есть ссылка на скачивание платы.

Схема может работать с пятидесятипроцентным разбросом номиналов используемых компонентов

Обратите внимание на токограничивающие резисторы для светодиодов в моем случае их количество равно количеству светодиодов, но можно ограничиться всего одним общим резистором

Микросхемы были установлены на панельки беспаячного монтажа, особого смысла в этом нет,  просто в моем случае иногда приходится повторно использовать компоненты со старых проектов,  а понимаете позволяет быстро извлечь микросхемы без использования паяльника.Диапазон питающих напряжений от пяти до двенадцати вольт,  ток потребления от источника в 9 вольт меньше и десяти миллиампер.Собирайте наслаждайтесь, радуйте и удивляйте близких тем более, что применение данной схемы может быть где угодно, например у меня знакомый на этой основе сделал поворотники в автомобиле, очень красиво смотрятся.

Плата в формате .lay; скачать…

Автор; АКА КАСЬЯН

Бегущие огни на транзисторах

В основу автомата «бегущий огонь» положен так называемый четырехфазный мультивибратор: он так-же работает в режиме автогенерации но в отличие от простого мультивибратора он имеет несколько транзисторов (в данном случае их четыре но возможно и больше) которые включаются по очереди в циклическом режиме.

Вообще-то, сказать откровенно, такие мультивибраторы не очень устойчивы в работе и это потребовало существенно усложнить схему введением дополнительных элементов.

Давайте рассмотрим схему устройства:

Этот автомат позволяет управлять четырьмя гирляндами ламп, рассчитанных на напряжение 220 В и ток до 0,2 А. Частота переключения гирлянд составляет примерно 0,5 Гц, но ее нетрудно изменить подбором конденсаторов времязадающих цепей для получения обычного режима поочередного переключения гирлянд.

Устройство выполнено на маломощных транзисторах VT1-VT4, которые управляют тринисторами VS1- VS4, а те, в свою очередь,- гирляндами ламп EL1-EL4.

Для повышения устойчивости введены диоды VD5-VD16.Предположим, что после включения автомата в сеть раньше других открылся транзистор VT2. Тогда окажутся закрытыми VT3, VT4, VT1, поскольку их базы через разряженный конденсатор С2, диоды VD16, VD10 и открытый транзистор VT2 будут подключены к общему проводу — плюсу источника питания мультивибратора, а значит, к эмиттерам. Со временем конденсатор С2 зарядится, и ток, протекающий через резистор R9, эмиттерный переход транзистора VT3, откроет этот транзистор. Тогда закроется транзистор VT2 — его база через диод VD11 и открытый транзистор VT3 окажется соединенной с эмиттером. Будут также закрыты транзисторы VT4 и VT1. Вскоре зарядится конденсатор С3 и откроется транзистор VT4. Остальные транзисторы закроются. Так будут поочередно переключаться каскады мультивибратора.

Диоды VD5-VD8 используются как нелинейные элементы со стабильным прямым напряжением (до 0,6 В) на них, обеспечивающим надежное закрывание транзисторов мультивибратора. Часть коллекторного тока открытого транзистора протекает через управляющий электрод соответствующего тринистора и открывает его. А тот включает «свою» гирлянду ламп. Гирлянды питаются от сети через двухполупериодный выпрямитель на диодах VD1-VD4. Для питания же мультивибратора применен простейший параметрический стабилизатор на стабилитроне VD17 и последовательно соединенных балластных резисторах R17, R18. Конденсатор С5 фильтрует стабилизированное напряжение.

В автомате использованы резисторы МЛТ-2 (R17, R18) и МЛТ-0,125 (остальные). Все конденсаторы — К50-6. Диоды VD5-VD8 могут быть любые из серии Д9; VD1-VD4 — любые другие, выдерживающие обратное напряжение не менее 300 В и выпрямленный ток более 0,2 А. Вместо стабилитрона Д814В подойдет Д810 или любой из серии Д818, а вместо тринисторов КУ101Е-КУ103В. Транзисторы могут быть любые из серий КТ361, КТ203, а также МП40-МП42 (в этом варианте базовые резисторы R3, R7, R11, R15 должны быть сопротивлением 2 кОм). Под эти детали и рассчитана печатная плата из одностороннего фольгированного стеклотекстолита. Автомат не требует налаживания, но в случае ненадежного включения той или иной гирлянды может понадобиться подбор соответствующего тринистора.

Схема и принцип её работы

В центре принципиальной электрической схемы расположен МК ATtiny2313, к 13-ти выводам которого подключены светодиоды. В частности, для управления свечением полностью задействован порт В (PB0-PB7), 3 вывода порта D (PD4-PD6), а также PA0 и PA1, которые остались свободными из-за применённого внутреннего генератора. Первый вывод PA2 (Reset) не принимает активного участия в схеме и через резистор R1 соединён с цепью питания МК. Плюс питания 5В подаётся на 20-й вывод (VCC), а минус – на 10-й вывод (GND). Для исключения помех и сбоев в работе МК по питанию установлен полярный конденсатор С1. С учётом небольшой нагрузочной способности каждого вывода подключать следует светодиоды, рассчитанные на номинальный ток не более 20 мА. Это могут быть как сверхъяркие led в DIP корпусе с прозрачной линзой, так и smd3528. Всего их в данной схеме бегущих огней 13 шт. В качестве ограничителей тока выступают резисторы R6-R18.

Нумерация светодиодов на схеме указана в соответствии с прошивкой.

Через цифровые входы PD0-PD3, а также с помощью кнопок SB1-SB3 и переключателя SA1 производится управление работой схемы. Все они подключены через резисторы R2, R3, R6, R7. На программном уровне предусмотрено 11 различных вариаций мигания светодиодов, а также последовательный перебор всех эффектов. Выбор программы задаётся кнопкой SB3. В пределах каждой программы можно изменять скорость её выполнения (мигания светодиодов). Для этого переключатель SA1 переводят в замкнутое положение (скорость программы) и кнопками увеличения (SB1) и уменьшения (SB2) скорости добиваются желаемого эффекта. Если SA1 разомкнуть, то кнопки SB1 и SB2 будут регулировать яркость светодиодов (от слабого мерцания до свечения на номинальной мощности).

Оцените статью:

Схема бегущих огней на светодиодах 12 вольт

Здесь пойдёт речь о том, как сделать бегущие огни на светодиодах своими руками. Схема устройства отличается простотой и реализована на логических микросхемах так называемой жёсткой логики — микросхемах серии ТТЛ. Само устройство включает три микросхемы. Устройство работает следующим образом. После подачи питания светодиоды HL1 — HL16 начинают последовательно загораться и гаснуть. Визуально это выглядит как движение огонька слева направо или наоборот.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как сделать своими руками динамические поворотники (с накоплением) из KIT DIY набора с AliExpress
• Бегущие огни (ch-bo-36)
• Бегущие огни
• Бегущие огни с выбором программ
• Бегущие огни на светодиодах своими руками — схема на микроконтроллере ATtiny2313
• Схемы на светодиодах и их подключение
• Новогодние схемы
• Как сделать бегущие огни на светодиодах?
• Бегущие огни на светодиодах. Сделай сам
• Бегущие огни на 10-ти светодиодах

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Бегущие огни и пробник проводки на одной детали, микросхема к561ие8.

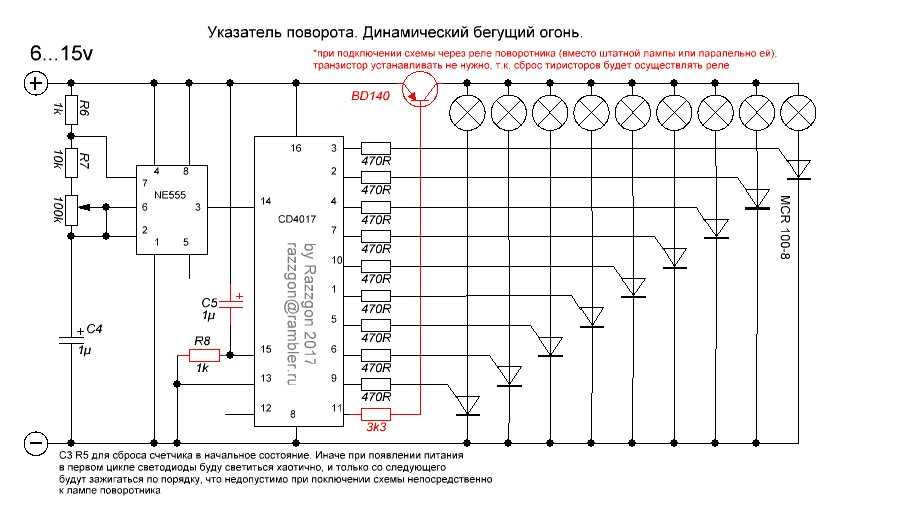

Как сделать своими руками динамические поворотники (с накоплением) из KIT DIY набора с AliExpress

Количество каналов Для индикации используется подключение по матрице 6х6. Расположение светодиодов в одну линию. Все эффекты написаны для возможности увеличения количества светодиодов. Рекомендуется увеличивать кратно Больше просто не было необходимости. Питание осуществляется от источника постоянного тока 5 вольт.

Мощность выбирается от количества светодиодов, для питания 36 светодиодов достаточно тока в мА. Резисторы в затворах полевых транзисторов установленные последовательно можно выкинуть, только нужно оставить резисторы RR Для задания тактовой частоты используется керамический резонатор на 20 мГ. Хотя можно использовать кварцевый резонатор или любой с частотой поближе к 20 мГ. Больше никаких нюансов в схеме нет. Схема одной матрицы из 36 светодиодов и подключение к контроллеру бегущих огне ch-bo Для создания периметра их бегущих огней необходимо изготовить необходимое количество таких матриц и все они подключаются параллельно.

Необходимо учитывать, что светодиоды работают в импульсном режиме с периодом Все эффекты написаны в динамическом режиме когда один эффект сменяет другой на максимальной скорости. Перечень элементов необходимых для сборки.

Это можно сделать в этом месте:. Видео проекта. В видео предоставлены вырезки от общего цикла работы программы, сам цикл приблизительно 45 минут. Для радиолюбителей Днепропетровска, платы контроллера и светодиодные планки есть в наличии, стоимость платы контроллера 20 грн, планка 10 грн.

Такое явление в неврологии получило название — синестезии. Ch-c представляет собой дифференциальный терморегулятор. Основное назначение солнечные системы горячего водоснабжения, а также вентиляционные системы управление притоком свежего воздуха.

Контроллер позволяет работать пяти режимах. Данный гаджет предназначен для управления внутренним освещением мебели. Датчик позволяет определить закрытие или открытие дверцы или ящика и при этом включать или выключать освещение. Подпишитесь на нашу рассылку и присоединяйтесь к остальным подписчикам.

Проверьте ваш почтовый ящик или спам, чтобы подтвердить свою подписку. Дифференциальный терморегулятор ch Назначение. Хотя в настоящий момент актуальны системы управления освещением с передачей данных по электросети, но я думаю, что проекты такого рода тоже имеют право на жизнь. Анонс Три вида сенсора — …. С выводом данных на дисплей мы справились но могу сразу сказать библиотеку графики к этой статьи пришлось доработать, поэтому в этом проекте она обновлена.

У нас на текущем этапе имеется …. В процессе эксплуатации скорость деградации кристалла зависит от …. Управление светодиодным освещением — Датчик приближения. На сайте No one is online right now. Пожалуйста, оставьте это поле пустым. С чего начать? Музыка в моей жизни Мои рисунки и фото Афоризмы для Embedded Programmer. Предоставляя свои персональные данные, я использую это для своих рекламных ….

Библиотека …. Клуб разработчиков светомузыки. Настанет время когда прослушивание музыки без светового …. Тип замена.

Бегущие огни (ch-bo-36)

Количество каналов Для индикации используется подключение по матрице 6х6. Расположение светодиодов в одну линию. Все эффекты написаны для возможности увеличения количества светодиодов. Рекомендуется увеличивать кратно Больше просто не было необходимости.

Ставишь резисторы посильнее на вход, и включай от 12 вольт Принципиальная схема модуля бегущих огней приведена на рисунке.

Бегущие огни

Создание ленты бегущих светодиодов — это отличный вариант использования источника света в декоративных целях. Данное устройство относится к серии AVR микроконтроллеров бренда Atmel. Именно под его управлением чаще всего делают бегущую световую ленту, поскольку эксплуатационные характеристики модели достаточно высокие. Микроконтроллеры просты в программировании, многофункциональны и поддерживают реализацию разных электронных устройств. Выбрать программу одну из 12 на таком микроконтроллере очень легко, ведь он не перегружен лишними опциями. Как уже было указано, память микроконтроллера оснащена 11 комбинациями световых схем, а возможность выбора всех комбинаций светодиодов последовательно — это и есть 12 программа. Все его порты вывода соединяются со светодиодами:.

Бегущие огни с выбором программ

Уважаемые профессионалы, прошу вашей подсказки. Имеется необходимость изготовить стенд с описанием неких технологических процессов, между основными станками на нем будут изображены транспортерные ленты, всего их будет 8. Схема примерно такая, на самом деле это не моя, а моя секретная. Задача: на этих самых лентах разместить светодиоды, думаю это будут изделия с круглыми шляпами и устроить посредством этих светодиодов иллюзию движения транспортной ленты, то есть смоделировать бегущие огни.

Для более четкого представления о работе прибора рассмотрим некоторые его основные узлы. Мы используем только два элемента 2И-НЕ.

Бегущие огни на светодиодах своими руками — схема на микроконтроллере ATtiny2313

По своей сути это устройство, которое управляет светодиодами и приборами на их основе строго в соответствии с программой, заложенной в микросхеме. Весьма популярны при управлении световыми приборами устройства, построенные на основе программируемых контроллеров. По такому принципу работает большая часть бегущих огней. К числу массовых, наиболее распространенных микросхем управления можно отнести восьмиразрядную микросхему-контроллер с накопителем памяти PIC12F И простейший прибор, который можно сделать своими руками с его применением — это реверсивные бегущие огни, т.

Схемы на светодиодах и их подключение

По своей сути это устройство, которое управляет светодиодами и приборами на их основе строго в соответствии с программой, заложенной в микросхеме. Весьма популярны при управлении световыми приборами устройства, построенные на основе программируемых контроллеров. По такому принципу работает большая часть бегущих огней. К числу массовых, наиболее распространенных микросхем управления можно отнести восьмиразрядную микросхему-контроллер с накопителем памяти PIC12F И простейший прибор, который можно сделать своими руками с его применением — это реверсивные бегущие огни, т. Схема подобного прибора достаточно проста и содержит только управляющее устройство с уже заложенной в память соответствующей программой. Напряжение подается от источника стабилизированного питания пяти или двенадцати вольт с применением дополнительного интегрального стабилизатора.

Эта схема бегущих огней на 12 вольт широко известна в сети, так как имеет очень простую и.

Новогодние схемы

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Бегущий огонь 12В 20А. Уважаемые форумчане, помогите найти схемку бегущего огня на 10 светодиодов, но с питанием 12В и мощностью нагрузки до 20А. Оценка 0.

Как сделать бегущие огни на светодиодах?

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? С помощью этого устройства можно украсить семейный праздник, новогоднюю елку, витрину магазина и т. Прибор позволяет регулировать скорость переключения светодиодов, имеет небольшие размеры, обладает высокой надёжностью и прост в изготовлении.

Число используемых каналов

Бегущие огни на светодиодах.

Сделай сам

Для того чтобы подключить светодиод в простейшем случае, необходимо плюсовой вывод блока питания вольт подсоединить к аноду светодиода, а минусовой к катодному. А вот, в случае если напряжение источника питания выше, чем номинальное напряжение светодиода, то напрямую подключить к нему LED нельзя. Необходимо использовать, как минимум схему в которую последовательно с светодиодом включен LED резистор. Во многих радиолюбительских конструкциях и разработках часто поднимается вопрос о индикации питания. Лампы накаливания устарели морально и физически, неонки хороши только в подсветках выключателей и розеток, поэтому отличным элементом индикации служит светодиод. Поэтому в этой статье изучим несколько простых вариантов подключения полупроводниковых световых индикаторов к сети вольт. Первый вариант устройства собранн всего с использованием двух недорогих биполярных транзисторах, другой с применением микросхемы стабилизатора LM

Бегущие огни на 10-ти светодиодах

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Бегущий огонь на трёх или пяти светодиодах. Ставишь резисторы посильнее на вход, и включай от 12 вольт. Один из самых популярных световых эффектов, реализуемых в различных конструкциях устройств, которые применяются для украшения новогодней елки, — эффект так называемых бегущих огней.

Дневные ходовые огни: дооснащение, установка, кодирование

Здесь вы найдете полезную информацию и важные советы, касающиеся дневных ходовых огней в автомобилях.

Дневные ходовые огни повышают безопасность дорожного движения. Вот почему они уже входят в стандартную комплектацию новых автомобилей. На этой странице узнайте о преимуществах дневных ходовых огней по сравнению с ближним светом. Здесь вы также найдете советы по выбору комплектов для модернизации, отвечающих требованиям законодательства, и по их правильной установке. На примере кодирования функции освещения вы также откроете для себя возможности индивидуальной настройки, предоставляемые современными автомобильными электрическими системами.

Основные принципы

Что такое дневные ходовые огни и в чем их преимущества?

Сравнение

Каковы недостатки штатных фар ближнего света по сравнению с дневными ходовыми огнями?

Правила

Установка дневных ходовых огней

Видео

Установка дневных ходовых огней – LEDayLine 15/30

Инструкции

«Клемма 15» для установки дневных ходовых огней

Инструкции

Кодировка дневных ходовых огней

ЧТО ТАКОЕ ДНЕВНЫЕ ХОДОВЫЕ ОГНИ И КАКИЕ ПРЕИМУЩЕСТВА?: ОСНОВНЫЕ ПРИНЦИПЫ

Основная функция дневных ходовых огней — сделать автомобиль более заметным для других участников дорожного движения. Это особенно важно в ситуациях, когда условия освещения меняются, например, при движении по лесному участку.



Еще одним преимуществом является то, что другие участники дорожного движения получают больше времени на реакцию, поскольку они могут видеть транспортное средство более четко и быстро. Еще одним удобным преимуществом является то, что дневные ходовые огни автоматически включаются при включении зажигания. Поэтому невозможно забыть включить их.



Обзор преимуществ:

• Лучшее восприятие автомобиля другими участниками дорожного движения
• Больше времени для реакции других участников дорожного движения
• Дневные ходовые огни включаются автоматически.

Golf VI с активированными дневными ходовыми огнями

КАКОВЫ НЕДОСТАТКИ ОБЫЧНЫХ ФАРОВ БЛИЖНЕГО СВЕТА ПО СРАВНЕНИЮ С ДНЕВНЫМИ ХОДОВЫМИ ФАРАМИ?: СРАВНЕНИЕ

• Повышенный расход топлива, так как все фары и лампы включены постоянно. так как фары и задние фонари требуют электричества и, следовательно, используют топливо! Для обычного автомобиля с бензиновым двигателем это примерно 0,207 л при повышенном расходе на 100 км пробега при включенном свете. Исходя из пробега в 30 000 км в год, это составляет приблизительно дополнительные 60 литров. В результате этого, естественно, соответственно увеличивается и выброс выхлопных газов.
• Значительно увеличена скорость замены источников света: постоянное включение света увеличивает износ ламп. Срок службы стандартных версий галогенных ламп H7 и H5 (без + 50% или ламп с длительным сроком службы) составляет от 550 до 700 часов. В случае непрерывной эксплуатации частота замены лампочек будет значительно увеличена. С другой стороны, светодиодные дневные ходовые огни имеют срок службы 10 000 часов и обычно служат столько же, сколько и автомобиль.
• Помимо материальных затрат, иногда бывают значительные затраты на замену источника света. В некоторых автомобилях замена лампы требует больших усилий, так как сначала необходимо снять аккумулятор, корпус воздушного фильтра, фары и т. д.
• Предупреждающий эффект фар ближнего света меньше, чем у специальных дневных ходовых огней. Обычно фары ближнего света настраиваются для обеспечения оптимального освещения дороги в темноте. Излучаемый свет «нисходит» равномерно, чтобы не ослеплять встречный транспорт. С другой стороны, дневные ходовые огни предназначены для достижения оптимального и раннего восприятия автомобиля в течение дня. Их освещенность ограничена (2 люкс на расстоянии 25 м), чтобы излучаемый свет не воспринимался как блики.

На рынке предлагаются монтажные комплекты с электронными компонентами, которые включают только ближний свет. Это альтернатива дневным ходовым огням?

По сравнению с вождением без фар это может быть шагом в правильном направлении. Однако, как объяснялось выше, дневные ходовые огни обеспечивают явно лучшую видимость и экономию энергии. Некоторые из этих электронных комплектов также затемняют ближний свет, в случае одного производителя даже примерно на 50%. Это означает, что световой поток, т. е. общий объем света, излучаемый источником света, уменьшается настолько, что становится ниже требуемого минимального значения. Это категорически запрещено законом!



Это связано с тем, что налобные фонари получили одобрение типа по форме, источнику света и функциям. Дневной ходовой свет, генерируемый с помощью электроники, означает, таким образом, дополнительную функцию освещения, которая не учитывалась при утверждении типа. Поэтому фара автоматически теряет одобрение!

Допуск для дорожного движения

Как правило, дневные ходовые огни должны быть одобрены для дорожного движения. Поэтому для этого они должны соответствовать спецификациям ECE-R87. Как только свет проходит так называемое одобрение типа, одобрение предоставляется. Как правило, знак одобрения можно найти на объективе или корпусе.

Модернизация дневных ходовых огней: Правила

Установка дневных ходовых огней — Ladayline 15/30: Видео

огни.

«КЛЕММА 15» ДЛЯ УСТАНОВКИ ДНЕВНЫХ ХОДОВЫХ ОГНЕЙ: ИНСТРУКЦИЯ

Дневные ходовые огни вносят большой вклад в безопасность дорожного движения. В этом убеждены и законодатели. По этой причине эта функция освещения является обязательной для всех новых автомобилей, поступающих на рынок с февраля 2011 года. Рынок предлагает множество решений по дооснащению автомобилей, не оснащенных дневными ходовыми огнями в стандартной комплектации.



Существует несколько вариантов электрического подключения, несмотря на различия в конструкции, источниках света и креплениях. У многих производителей фонари подключаются к клемме 15 (переключаемый плюс, часто также известный как плюс зажигания), клемме 58 (габаритный фонарь) и клемме 31 (масса). В то время как соединение клемм 58 и 31 в большинстве случаев не вызывает проблем, ситуация с клеммой 15 может быть иной.



предохранители других потребителей, подключенных к коммутируемому плюсу. В таких случаях кабель должен быть проложен в салон автомобиля. Там обычно имеется подходящая возможность подключения в блоке предохранителей. Во многих автомобилях марок Audi, Seat, Skoda и VW дневные ходовые огни можно включать с помощью выключателя освещения.

Для электрического подключения выполните следующие действия:

Подсоедините кабель к клемме 31

Подсоедините кабель к клемме 31 (масса) к подходящему месту на кузове или непосредственно к аккумулятору.

Не подключайте кабель для клеммы 58 к кабелю габаритных огней

Кабель для клеммы 58 не обязательно подключать к кабелю габаритных огней на фаре. Позже эту функцию берет на себя выключатель света.

Проложите кабель для клеммы 15

Проложите кабель для клеммы 15 в подходящем месте внутри.

Разблокируйте и снимите выключатель освещения

Разблокируйте выключатель освещения и снимите его с обшивки кабины. Для этого сначала нажмите на поворотный переключатель, а затем слегка поверните его по часовой стрелке.

Снимите любую боковую отделку салона

В некоторых автомобилях (например, VW Sharan или Seat Alhambra) переключатель невозможно полностью вытащить из кабины вместе с кабельным соединением. В этом случае сначала необходимо демонтировать боковую обшивку кабины, чтобы оттуда был доступен штекерный разъем.

Ослабьте штекерное соединение

Ослабьте штекерное соединение переключателя.

Контакт дневных ходовых огней

На переключателе имеется контакт дневных ходовых огней.

Контактная розетка не имеет обжимного контакта

Соответствующая контактная розетка в разъеме обычно не оснащена обжимным контактом.

Подсоедините кабель к клемме 15 туда

С помощью обжимного контакта (HELLA № 8KW 863 934-003), таким образом, кабель можно подключить к клемме 15. Однако на входе должен быть установлен держатель предохранителя (8JD 743 557-021) с предохранителем на 3 ампера.

Установите детали в обратном порядке

Установите снятые детали в обратном порядке.

При включении зажигания автоматически включаются дневные ходовые огни

При включении зажигания автоматически включаются дневные ходовые огни. При срабатывании выключателя освещения (габаритный свет или ближний свет) фары автоматически выключаются.

Вот список автомобилей, в которых возможно такое подключение. Список не претендует на полноту.

Audi A3	(8L)	Model year 09/96 – 05/03
Audi A	(8P1)	Model year 05/03 –
Audi A3 Sportback	(8PA)	Год выпуска 09/04 –
Audi A4 Седан	(8E2, B6)	Модель Год 11/00 — 12/04
AUDI A4 AVANT	(	00000009ENTIONS (	9090 ( 9019,	( 9019,		9019, , 9019, 9019,	. 12/04
Audi A4 convertible	(8H7, 8HE)	Model year 04/02 –
Audi A4 sedan	(8K2)	Model year 11/07 –
Audi A4 Avant	(8K5)	Модель Год 04/08 —
Audi A6 Sedan	(4B, C5) C5).	Audi A6 Avant	(4B, C5)	Model year 11/97 – 01/05
Audi A6 sedan	(C7)	Model year 05/04 – 04/11
Seat Alhambra	(7V8, 7V9)	Model year 10/97 – 06/10
Skoda Fabia	(7V8, 7V9)	Model year 08/98 – 03/08
Skoda Oktavia	(1U2)	Model year 09/96 –
Skoda Oktavia station wagon	(1U5)	Model year 07/98 –
Skoda Oktavia	(1Z3)	Model year 02/04 –
Skoda Oktavia station wagon	(1Z5)	Model year 02/04 –
VW Bora	(1J2)	Model year 09/98 – 05/05
VW Golf IV	(1J1)	Model year 08/97 – 06/05
VW Golf IV Variant	(1J1)	Model year 05/99 – 06/06
VW Lupo	(6X1, 6E1)	Model year 10/98 – 07/05
VW Passat	(3B2)	Model year 10/96 – 11/00
VW Passat Variant	(3B5)	Model year 06/97 – 11/00
VW Passat	(3B3)	Model year 11/00 – 05/05
VW Passat Variant	(3B6)	Model year 11/00 – 05/05
VW Polo	(9N1,2,3)	Model year 10/01 – 03/10
VW New Beetle	(9C1, 1C1)	Model year 01/98 –
VW Sharan	(7М6-7М9)	Model year 09/97 – 10/10
VW Transporter 5	(7HA-7EH)	Model year 04/03 –

CODING DAYTIME RUNNING LIGHTS: INSTRUCTIONS

Код для установки дневных ходовых огней

Дневные ходовые огни часто уже входят в стандартную комплектацию многих новых автомобилей. Однако в зависимости от модели автомобиля у клиентов могут быть разные пожелания относительно оптического оформления этой функции освещения. Если покупателям не нравится оптическая схема, с этим можно что-то сделать. Во многих случаях функцию дневных ходовых огней можно отключить с помощью кода. Опять же, в качестве примера для этого следует использовать Golf VI.



Для этого через пункты меню Центральная электрика – Кодирование запрашивается «длинное кодирование». Когда выбран байт 15, появляется список битов и их функций. Если снять галочку с бита 6, функция ДХО деактивируется (см. рис. 1). Это позволяет реализовать пожелания заказчика, связанные с конструкцией и местом установки.



При дооснащении дневными ходовыми огнями вентиляционные прорези в переднем фартуке часто представляют собой идеальное место. Однако это место часто уже «занято» штатными противотуманными фарами. Но доступны дневные ходовые огни, которые имеют почти такие же размеры, как и противотуманные фары. Часто клиенты думают, что одно можно просто заменить другим. А вот противотуманные фары используются реже. Дневные ходовые огни, использующие светодиоды, также имеют проблему проверки неисправности лампы. Кодирование может быть использовано для исправления ситуации и здесь. В качестве примера снова будет использован Golf VI.



Для этого через пункты меню Центральная электрика – Кодирование запрашивается «длинное кодирование». Когда выбран байт 14, появляется список битов и их функций. Если снять галочку с бита 0, функция противотуманных фар деактивируется (рис. 2).



Если клиент хочет включить освещение поворотов, это не проблема, если установлены противотуманные фары. Просто установите флажок рядом с битом 7, и противотуманные фары будут включаться соответственно в соответствующей ситуации.

Рисунок 1

Рисунок 2

Профессиональная модификация светотехники может быть выполнена даже на современных автомобилях путем кодирования. Возможности всегда зависят от того, что производитель допускает на уровне кодирования, конечно, и от того, доступны ли подходящие диагностические тестеры. Однако опыт показывает, что все больше и больше мастерских открывают для себя эту возможность и таким образом могут выполнить пожелания своих клиентов.

Лучшие ходовые огни 2022 | Налобные фонари, пристегивающиеся фары, фонарики

Редакторы, одержимые Gear, выбирают каждый продукт, который мы рассматриваем. Мы можем заработать комиссию, если вы покупаете по ссылке. Как мы тестируем снаряжение.

Предупредите других о своем присутствии и защитите себя во время пробежек при слабом освещении с помощью этих умных аксессуаров безопасности.

По Алекс Ренни

15 августа 2022 г.

Персонал, Предоставлено Натаном

Если вы предпочитаете бегать рано утром или поздно вечером, надежный и эффективный фонарь для бега — это необходимая часть снаряжения. Мощные модели могут не только освещать путь впереди, чтобы помочь вам избежать опасности споткнуться, но и предупреждать водителей, пешеходов и других бегунов о вашем присутствии. Чтобы быть максимально заметным, не забудьте сочетать любой свет, который вы выберете, со светоотражающей одеждой или аксессуарами.

Если вы ищете именно налобный фонарь и вам нужно больше вариантов, чем вы видите здесь, ознакомьтесь с нашим подробным обзором и тестом лучших налобных фонарей для бегунов.

Лучшие ходовые огни

• 1

  Лучший вариант для крепления на груди

  Ночной ходовой свет Зеноплиге

  43 доллара на амазонке

  Подробнее

  43 доллара на амазонке

• 2

  Самый универсальный вариант

  Люмен Клип Свет Ультрашпиль

  30 долларов на CAMPSAVER.COM

  Подробнее

  30 долларов на CAMPSAVER.COM

• 3

  Лучший ручной фонарь для бега по шоссе

  Налобный фонарь Halo Fire Натан

  30 долларов на АМАЗОН

  Подробнее

  30 долларов на АМАЗОН

• 4

  Лучший вариант крепления

  EverLightFX Перезаряжаемый USB светодиодный фонарь безопасности (2 шт. в упаковке) Апейс Видение

  25 долларов на АМАЗОН

  Подробнее

  25 долларов на АМАЗОН

• 5

  Лучший вариант шлепка

  Шлепающие браслеты со светодиодной подсветкой (6 шт.) эсонстайл

  15 долларов на АМАЗОН

  Подробнее

  15 долларов на АМАЗОН

• 6

  Лучший вариант ремня

  Светодиодный пояс для бега BSEEN

  18 долларов на АМАЗОН

  Подробнее

  18 долларов на АМАЗОН

• 7

  Лучший легкий налобный фонарь

  Налобный фонарь IKO Core Петцль

  100 долларов в REI

  Подробнее

  100 долларов в REI

• 8

  Лучший вариант установки на башмак

  Легкая шпора Натан

  12 долларов на АМАЗОН

  Подробнее

  12 долларов на АМАЗОН

• 9

  Подходит для пробежек в холодную погоду

  Шапка-бини со светодиодной подсветкой Тутуко

  13 долларов на АМАЗОН

  Подробнее

  13 долларов на АМАЗОН

• 10

  Лучший для ультрамарафонцев

  Налобный фонарь Icon 700 Черный алмаз

  100 долларов в бэккантри

  Подробнее

  100 долларов в бэккантри

Загрузи больше Показывай меньше

На что следует обратить внимание

Первое, на что следует обратить внимание, — это то, ищете ли вы свет, который поможет вам видеть, чтобы другие могли видеть вас, или и то, и другое.

Если вы в первую очередь заинтересованы в том, чтобы другие могли вас видеть, выберите вариант, который можно легко пристегнуть или иным образом закрепить на одежде. Эти светодиодные фонари обычно предлагают несколько различных настроек, таких как режим мигания или стробоскопа, и представляют собой лампы типа «установил и забыл». Эти продукты, однако, не обеспечивают освещения, которое обеспечивают более мощные налобные фонари и специальные фонари.

Если вы хотите иметь максимальный контроль над своим светом, например, в ситуациях, когда вам может понадобиться видеть, что происходит вокруг вас, а не только перед вами, используйте направленный свет, такой как налобный фонарь или ручной фонарик. Или, если вам нужен фронтальный луч с более простой операцией, выберите вариант с креплением на груди, например, Zenoplige Night.

Если вы бегаете в дождливую погоду или просто сильно потеете, убедитесь, что выбранный вами фонарь водонепроницаем.

Общий световой поток — это еще одна вещь, которую следует учитывать. Этот выходной сигнал измеряется в люменах и показывает, насколько ярким будет ваш свет, а также насколько далеко вперед он будет виден. Если вас в первую очередь беспокоит, что другие легко увидят вас в темноте, мы рекомендуем выбрать вариант с максимально возможным световым потоком. Еще лучше выбрать тот, у которого есть несколько различных уровней светового потока на выбор.

Как мы выбрали

Мы занимаемся бегом уже несколько десятилетий и часто выходим из дома до восхода или уже заката солнца. Мы понимаем важность видимости для бегунов и имеем опыт работы с различными источниками света и отражателями. Мы использовали это понимание, а также обширные онлайн-исследования, чтобы составить этот список вариантов.

Вы найдете варианты только от надежных и популярных брендов, и мы также позаботились о том, чтобы включить различные модели, которые предназначены для обеспечения максимальной видимости для самих бегунов, а также те, которые более эффективны для того, чтобы убедиться, что вы видны другим бегунам, пешеходам или водителям. Все элементы, которые вы найдете ниже, также являются фаворитами клиентов, каждый из которых может похвастаться средней пользовательской оценкой 4 из 5 звезд или выше.

Чтобы узнать больше о том, как сделать каждую пробежку более безопасной, ознакомьтесь с нашей подборкой лучших светоотражающих полос для ночных пробежек.

1

Лучший вариант для крепления на груди

Zenoplige

Ночной ходовой свет

43 доллара на амазонке

Основные характеристики

Люмен	380
Вес	5,6 унции
Водонепроницаемость	IP65

2

Самый универсальный вариант

Ультраспайр

Люмен Клип Свет

30 долларов на CAMPSAVER.COM

Основные характеристики

Люмен	180
Вес	1,8 унции
Водонепроницаемый	IPX4

3

Лучший ручной фонарь для бега по шоссе

Nathan

Налобный фонарь Halo Fire

30 долларов на АМАЗОН

Основные характеристики

Люмен	288
Вес	6,4 унции
Водонепроницаемый	IPX4

4

Лучшее решение с клипсой

Apace Vision

EverLightFX Перезаряжаемый USB светодиодный фонарь безопасности (2 шт. в упаковке)

25 долларов на АМАЗОН

Основные характеристики

Люмен	н/д
Вес	1,3 унции
Водонепроницаемость	IPX4

5

Наилучший вариант Slap Band

esonstyle

Шлепающие браслеты со светодиодной подсветкой (6 шт.)

Основные характеристики

Люмен	н/д
Вес	1,1 унции
Водонепроницаемый	н/д

6

Лучший вариант ремня

BSEEN

Светодиодный пояс для бега

18 долларов на АМАЗОН

Основные характеристики

Люмен	н/д
Вес	3,2 унции
Водонепроницаемый	н/д

7

Лучший легкий налобный фонарь

Petzl

Налобный фонарь IKO Core

100 долларов в REI

Основные характеристики

Люмен	500
Вес	2,8 унции
Водонепроницаемость	IPX4

8

Лучший вариант с креплением на башмак

Nathan

Легкая шпора

Основные характеристики

Люмен	5+
Вес	2 унции
Водонепроницаемый	IPX3

9

Лучший выбор для пробежек в холодную погоду

Тутуко

Шапка-бини со светодиодной подсветкой

13 долларов на АМАЗОН

Основные характеристики

Люмен	н/д
Вес	2,8 унции
Водонепроницаемый	Водостойкий

10

Best for Ultrarunners

Black Diamond

Налобный фонарь Icon 700

100 долларов в бэккантри

Основные характеристики

Люмен	700
Вес	10,6 унции
Водонепроницаемость	IPX4

Алекс Ренни Алекс Ренни — писатель-фрилансер, специализирующийся на обустройстве дома, сделай сам и инструментальном пространстве.

Светодиодные дневные ходовые огни DayLightGuide 12825WLEDX1

DayLightGuide Светодиодные дневные ходовые огни 12825WLEDX1 | Значок поиска службы поддержки Philips

Условия поиска

Корзина

В настоящее время в вашей корзине нет товаров.

{{#each curatedBundle.items}}
• {{#if miniCartProductpath}} {{/if}} {{#if miniCartProductpath}} {{/if}}

  {{#if miniCartProductpath}} {{/if }}

  {{#iff curatedBundleQuantity ‘gt’ ‘1’}} {{curatedBundleQuantity}} x {{/iff}} {{#if familyName}} {{familyName}} {{/if}} {{#if дескриптор}} {{дескриптор}} {{/if}}

  {{#if miniCartProductpath}} {{/if}}

{{/each}} {{#if isPersonalizedBundle}}

{{#if curatedBundle.price}}

{{curatedBundle.price }}

{{curatedBundle.discountPrice}}

{{/if}}

{{/if}} {{#if isSubscriptionBundle}}

{{#if curatedBundle. displayPrice}}

{{curatedBundle.displayPrice}}

+{{curatedBundle.displayRecurringCharge.totalFormattedValue}} / {{curatedBundle.ratePlanDuration}}

{{/if}}

{{/if}} {{/if}} {{#if isBundle}} {{#each Bundle}}

{{#if bundle.label}}{{bundle.label}}{{else}}Комплект{{/if}}

{{#if totalPrice}} {{#ifformerPrice}}

{{formerPrice}}

{{/if}}

{{totalPrice}}

{{/if}}

{{/each}} {{/если}} {{#if isSingleItem}}

{{#if miniCartProductpath}} {{/if}} {{#if miniCartProductpath}} {{/if}} {{#если значение скидки}}

-{{discountValue}}

{{/if}}

{{#if miniCartProductpath}}

{{/if}}

{{#iff количество ‘gt’ ‘1’}} {{количество}} x { {/iff}} {{#if familyName}} {{familyName}} {{/if}} {{#if дескриптор}} {{дескриптор}} {{/if}}

{{#if miniCartProductpath}}

{{/if}} {{#ifellerName}} {{soldBySiteText}} {{sellerName}} {{/if}}

{{#if totalPrice. formattedValue}} {{#if прежняяЦена.formattedValue}}

{{formerPrice.formattedValue}}

{{/if}}

{{totalPrice.formattedValue}}

{{/if}}

Не удалось удалить этот товар из корзины. Пожалуйста, попробуйте еще раз.

{{/if}} {{/each}}

{{#iff cart.attributes.pricing.orderDiscountNoDelivery.value ‘gt’ 0}}

Рекламная скидка: — {{cart.attributes.pricing.orderDiscountNoDelivery.formattedValue}}

{{ /iff}}

Стоимость доставки: {{#iff cart.attributes.pricing.totalDelivery.value ‘gt’ 0}} {{cart.attributes.pricing.totalDelivery.formattedValue}} {{else}} БЕСПЛАТНО {{/iff}}

Итого: {{cart.attributes.pricing.total.formattedValue}}

{{/if}} {{#if price.formattedValue}}

{{price.formattedValue}}

{{/if}} {{/iff}} {{#iff cardtype ‘eq’ ‘errormsg’}}

{{#iff status ‘eq’ ‘400’}} {{#iff code ‘eq’ ‘MISSING_PARAMETER’}}

Не удалось добавить этот товар в корзину. Пожалуйста, попробуйте еще раз.

{{/iff}} {{#iff code ‘eq’ ‘BAD_REQUEST’}}

Не удалось добавить этот товар в корзину. Пожалуйста, попробуйте еще раз.

{{/iff}} {{#iff source.parameter ‘eq’ ‘quantity’}}

Не удалось удалить этот товар из корзины. Пожалуйста, попробуйте еще раз.

{{/iff}} {{еще}} {{#iff статус ‘экв’ ‘412’}} {{#iff code ‘eq’ ‘STOCK_EXCEPTION’}}

Выбранный товар отсутствует на складе и не может быть добавлен в корзину.

{{/iff}} {{#iff code ‘eq’ ‘SUBSCRIPTION_BUNDLE_EXIST’}}

Пожалуйста, сделайте отдельную покупку для дополнительных подписок

{{/iff}} {{else}}

Не удалось добавить этот товар в корзину. Пожалуйста, попробуйте еще раз.

{{/iff}} {{/iff}}

{{/iff}}

-{discount-value}

-{discount-value}

Бонус за комплект Сделайте комплект и получите 1 вещь бесплатно

Узнайте, как сэкономить, объединив указанные ниже продукты

Цена за комплект

Пропустить это

Выберите один из следующих вариантов: Выберите один из следующих продуктов:

{{#if priceToDisplay}}

(+ {{priceToDisplay}})

{{/if}} {{#if productTitle}}

{{#if productLink}}{{/if}} {{productTitle}} {{#if productLink}}{{/if}}

{{/if}}

Выберите

Предлагаемые продукты

-{discount-value}

Недавно просмотренные товары

-{discount-value}

Наверх

Оплата

Мы принимаем следующие способы оплаты:

Быстрые ссылки

{{/if}} {{/iff}} {{#iff @key «eq» ‘телефон’}} {{#if this.
