Как сделать патч корд. Технология создания патчкорда: пошаговая инструкция по обжимке витой пары

Как правильно обжать витую пару для создания надежного патчкорда. Какие инструменты понадобятся для обжимки кабеля. Как выбрать схему распиновки RJ-45. Пошаговая инструкция по обжиму витой пары своими руками. На что обратить внимание при создании патчкорда.

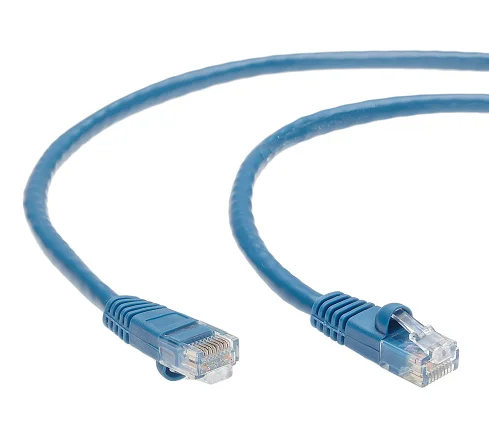

Что такое патчкорд и зачем он нужен

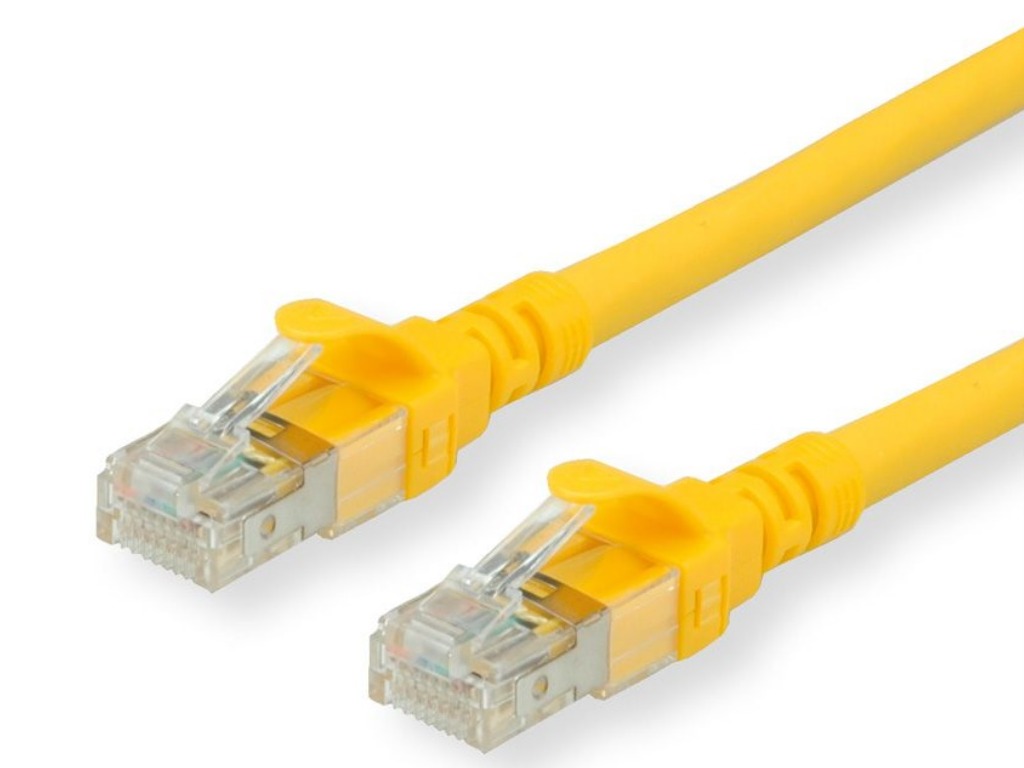

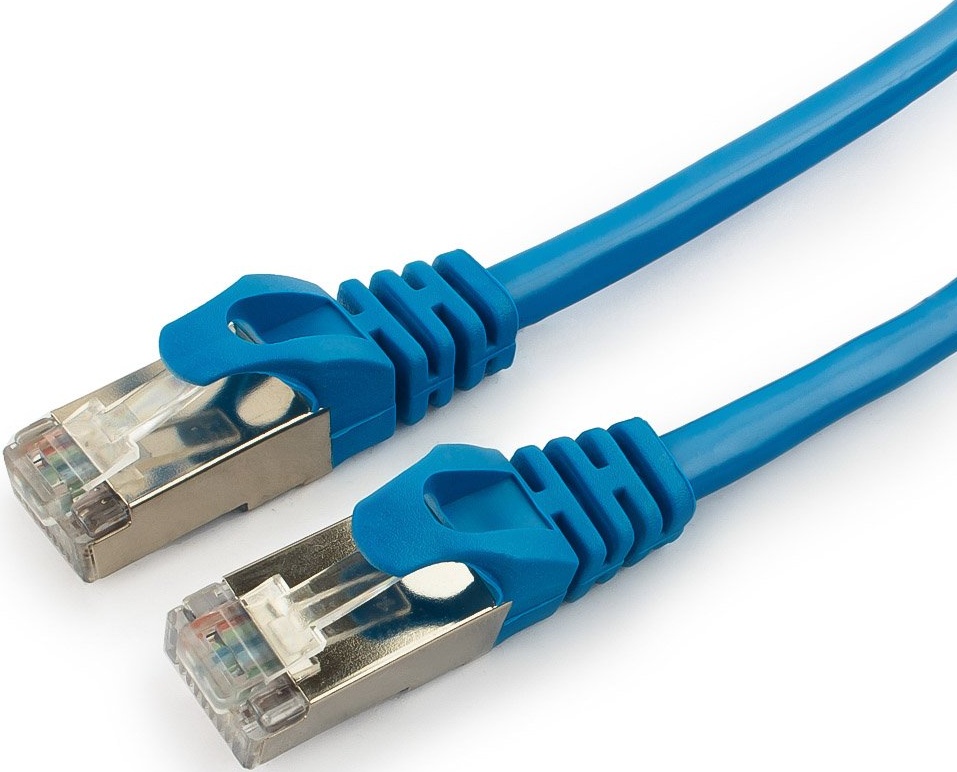

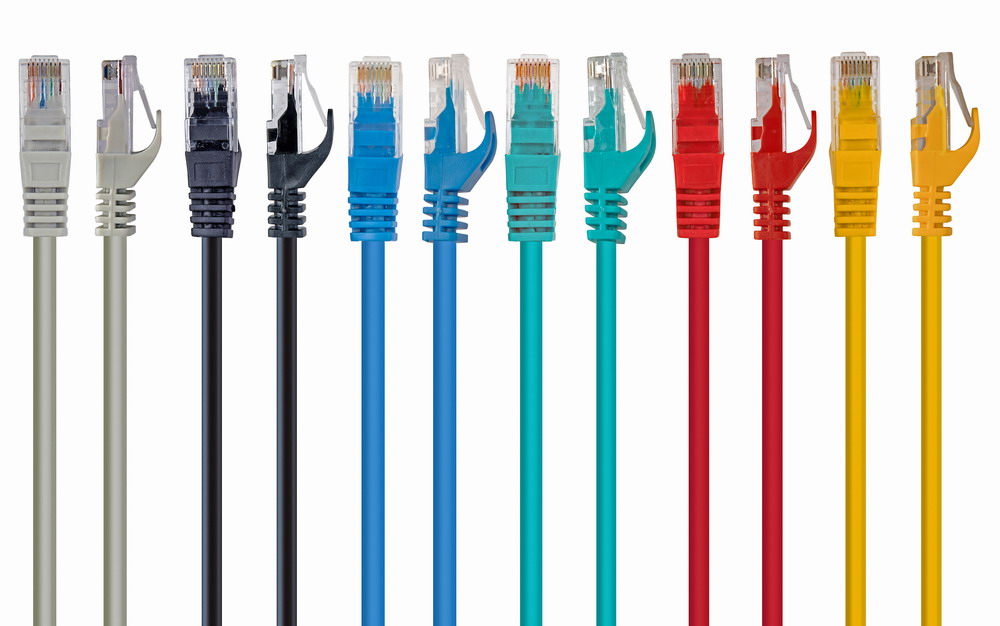

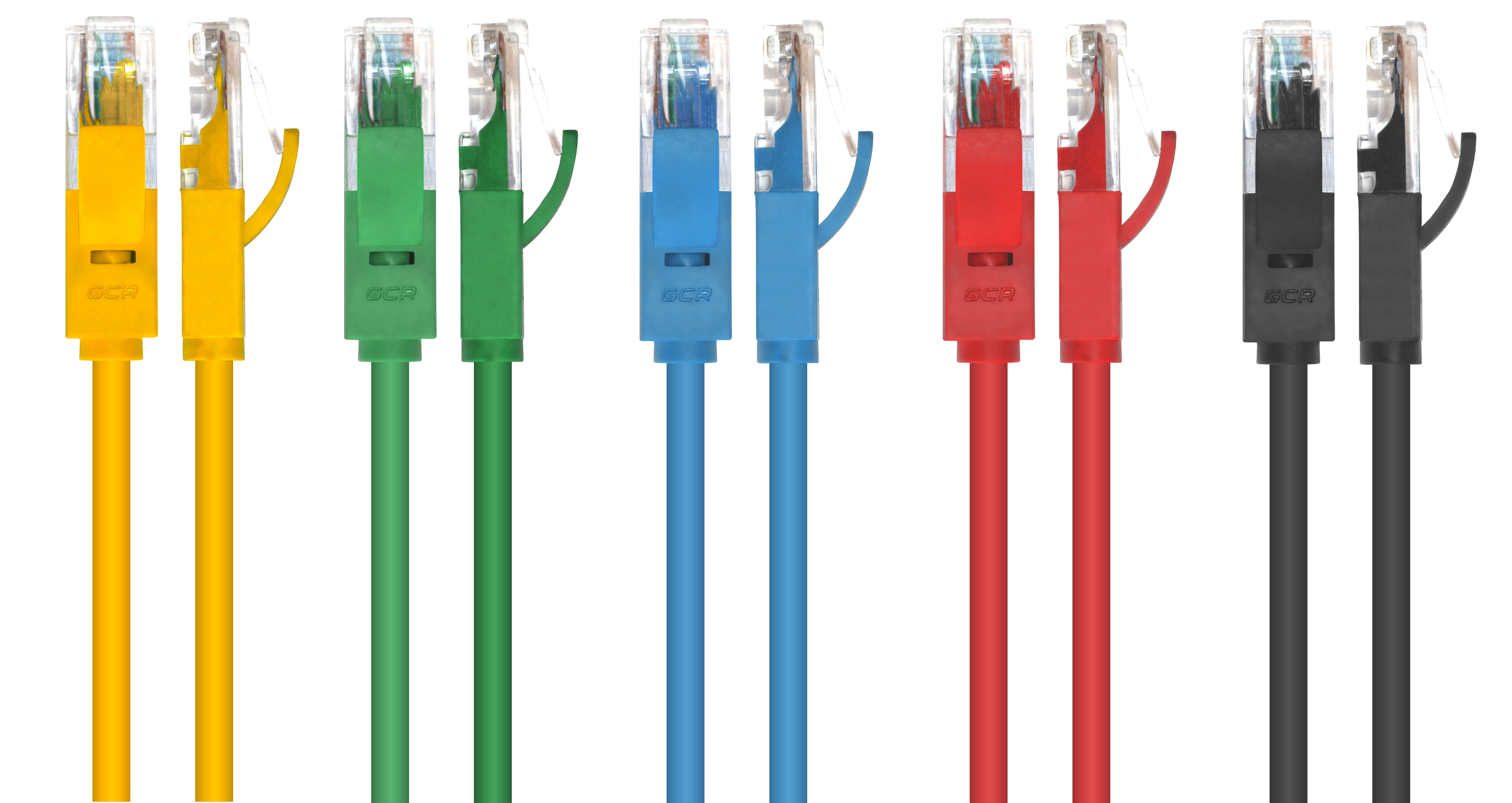

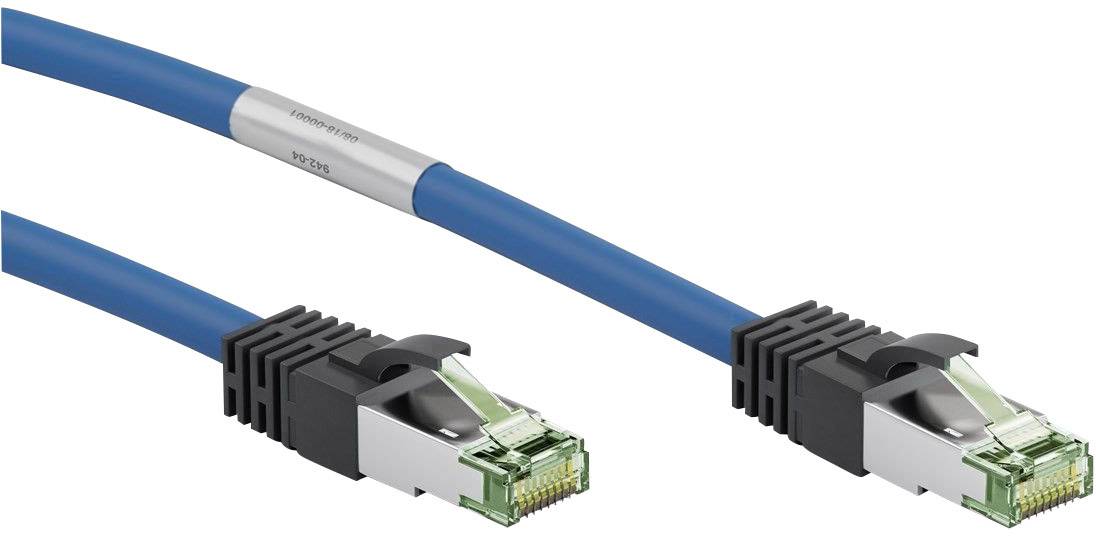

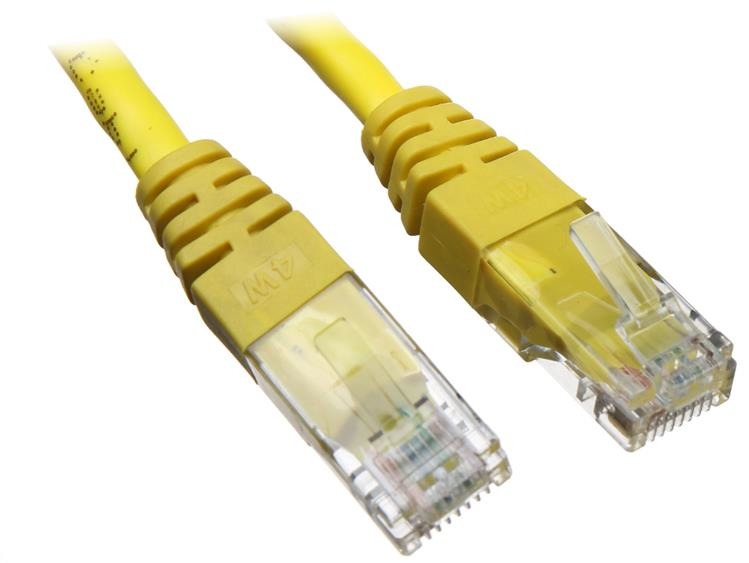

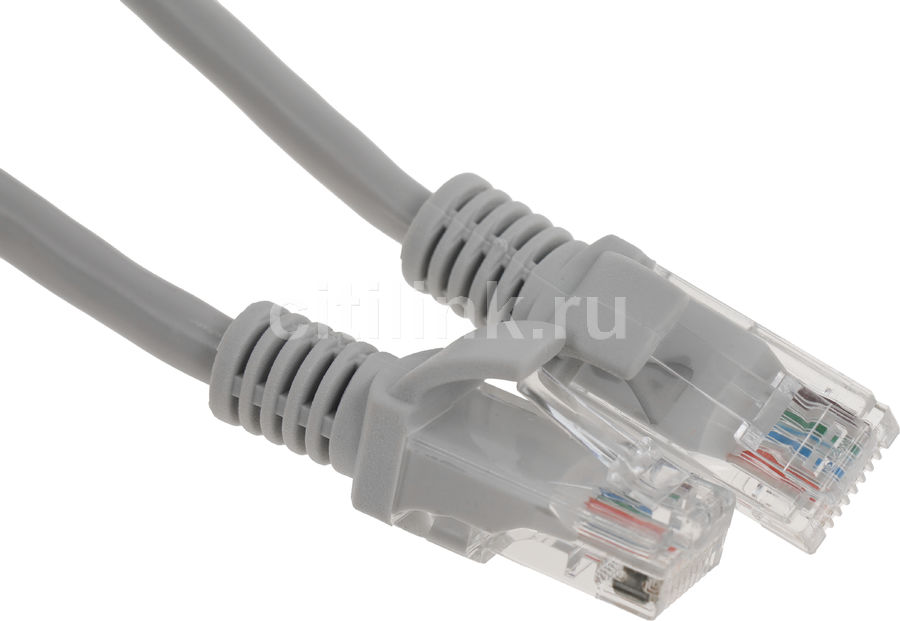

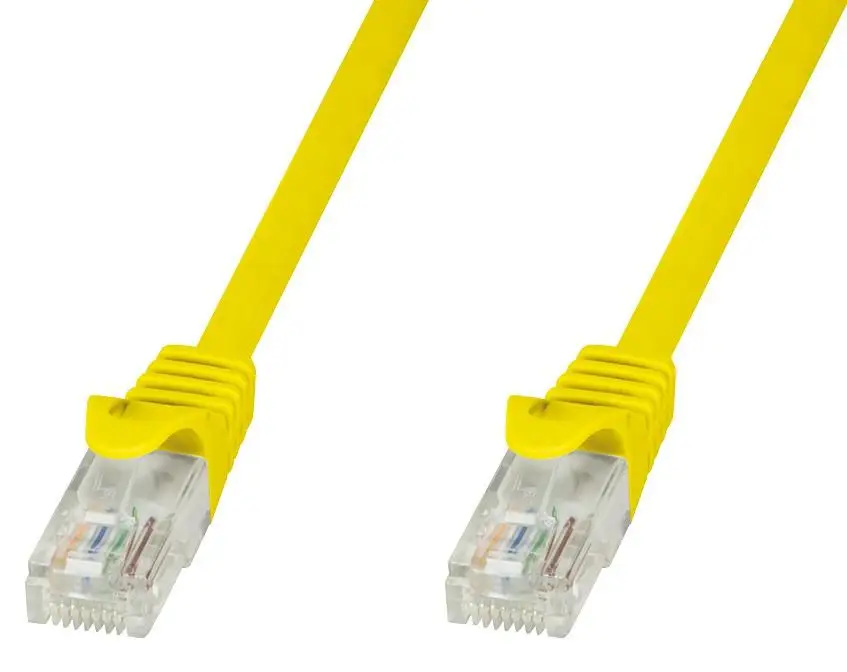

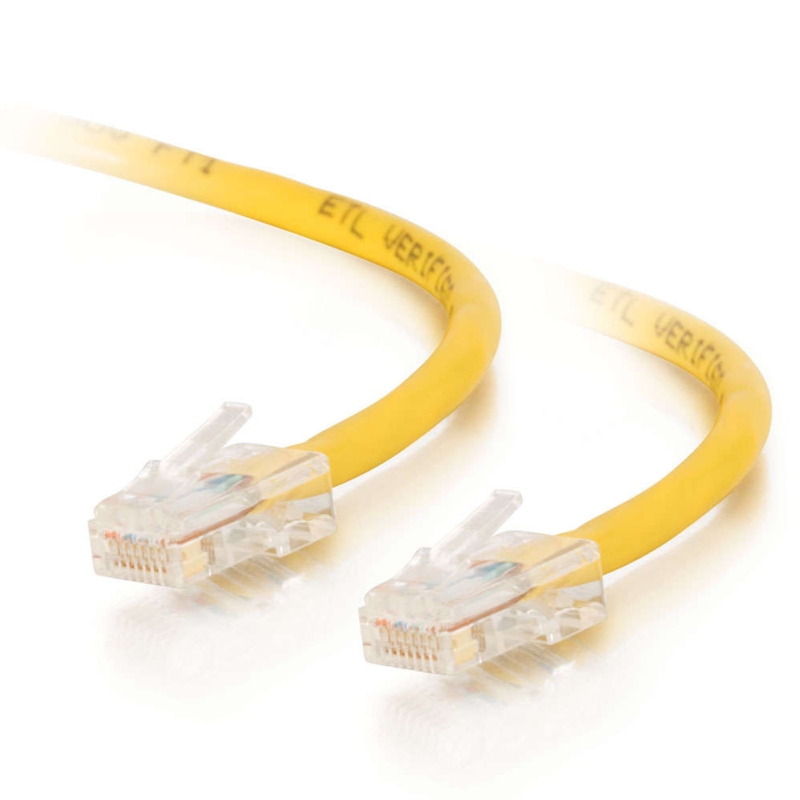

Патчкорд (от англ. patch cord — соединительный шнур) — это отрезок кабеля витая пара, оконцованный с двух сторон коннекторами RJ-45. Патчкорды используются для соединения различных сетевых устройств:

• Подключения компьютера к роутеру или сетевому коммутатору
• Соединения между собой сетевого оборудования (роутеров, коммутаторов и т.д.)
• Подключения IP-телефонов, IP-камер и другого оборудования к сети
• Создания локальных компьютерных сетей

Готовые патчкорды можно купить в магазине, но часто возникает необходимость изготовить кабель нужной длины самостоятельно. Для этого понадобится витая пара, коннекторы RJ-45 и специальный обжимной инструмент.

Какие инструменты нужны для обжима витой пары

Для самостоятельного изготовления патчкорда вам потребуются следующие инструменты и материалы:

1. Кабель витая пара (UTP категории 5e или выше)
2. Коннекторы RJ-45
3. Обжимной инструмент для RJ-45 (кримпер)
4. Устройство для зачистки кабеля
5. Кусачки

Кримпер — это специальные плоскогубцы для обжима коннекторов RJ-45. С его помощью контакты коннектора прокалывают изоляцию проводников кабеля и обеспечивают надежное соединение.

Зачистка изоляции кабеля может выполняться специальным инструментом либо обычным ножом. Главное — не повредить при этом сами проводники.

Выбор схемы распиновки RJ-45

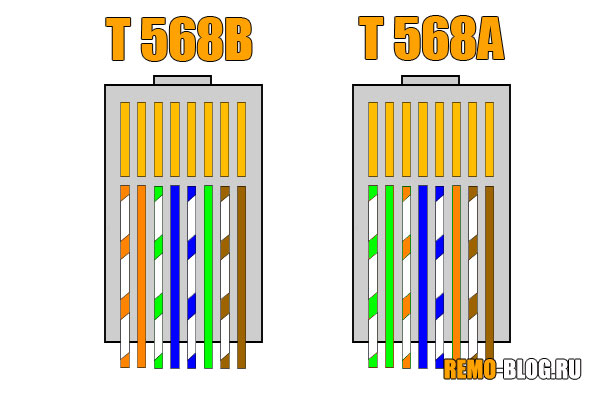

Существует два основных стандарта распиновки (раскладки проводников) для коннекторов RJ-45:

• T568A
• T568B

Оба варианта обеспечивают одинаковое качество соединения. Различие только в порядке цветов проводников. T568B считается более распространенным стандартом.

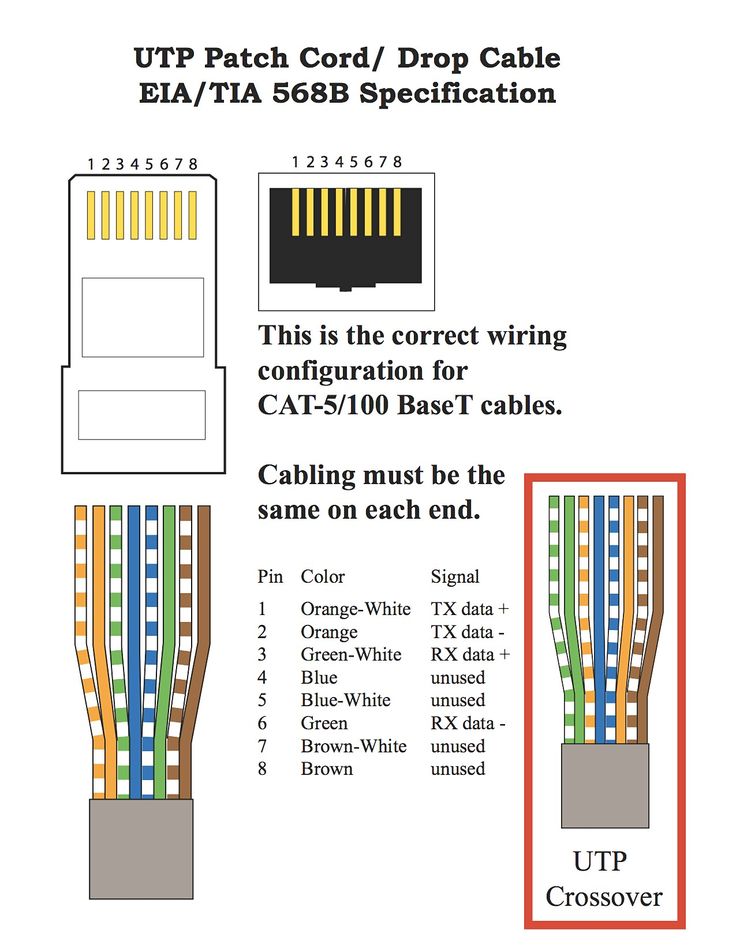

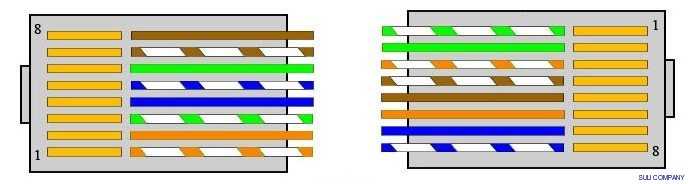

Распиновка T568B:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

Важно использовать одинаковую схему на обоих концах кабеля. Для соединения компьютеров и сетевого оборудования используется прямое соединение (одинаковая распиновка с обеих сторон).

Пошаговая инструкция по обжиму витой пары

1. Отрежьте кабель необходимой длины
2. Снимите внешнюю изоляцию кабеля на 2-3 см с обоих концов
3. Расплетите витые пары и выровняйте проводники
4. Разложите проводники в нужном порядке согласно выбранной схеме
5. Выровняйте концы проводников и обрежьте их на одном уровне
6. Вставьте проводники в коннектор RJ-45 до упора
7. Поместите коннектор с кабелем в кримпер и сожмите его
8. Повторите процедуру для второго конца кабеля

После обжима проверьте правильность распиновки и надежность фиксации проводников в коннекторе. Готовый патчкорд можно протестировать специальным тестером.

На что обратить внимание при создании патчкорда

При самостоятельном изготовлении патчкордов следует учитывать несколько важных моментов:

• Используйте качественный кабель и коннекторы для надежной работы сети
• Соблюдайте одинаковый порядок проводников на обоих концах кабеля
• Не допускайте чрезмерного раскручивания витых пар при разделке кабеля
• Следите, чтобы все проводники были до конца вставлены в коннектор
• Правильно обжимайте коннектор, чтобы все контакты пробили изоляцию
• Не делайте патчкорды длиннее 100 метров из-за ограничений Ethernet

При соблюдении технологии обжима вы сможете самостоятельно изготавливать надежные патчкорды нужной длины для своей сети.

Преимущества самостоятельного изготовления патчкордов

Создание патчкордов своими руками имеет ряд преимуществ по сравнению с покупкой готовых:

• Возможность изготовить кабель точно необходимой длины
• Экономия средств при больших объемах работ
• Контроль качества на всех этапах
• Возможность быстрого ремонта поврежденных кабелей
• Приобретение полезного навыка

Умение самостоятельно обжимать витую пару будет полезно как для домашних пользователей, так и для системных администраторов и монтажников компьютерных сетей.

Типичные ошибки при обжиме витой пары

При самостоятельном изготовлении патчкордов новички часто допускают следующие ошибки:

• Неправильный порядок проводников в коннекторе
• Чрезмерное раскручивание витых пар
• Неполная вставка проводников в коннектор
• Недостаточно сильный обжим коннектора
• Повреждение проводников при зачистке кабеля
• Использование разных схем распиновки на концах кабеля

Чтобы избежать этих проблем, внимательно следуйте инструкции и проверяйте качество на каждом этапе работы. С опытом процесс обжима станет быстрым и точным.

Тестирование готового патчкорда

После изготовления патчкорда рекомендуется проверить его работоспособность. Для этого можно использовать:

• Специальный кабельный тестер
• Мультиметр в режиме прозвонки
• Подключение к компьютеру и проверку соединения

Тестер позволяет быстро проверить правильность распиновки и отсутствие обрывов. При отсутствии тестера можно воспользоваться мультиметром, проверив попарно соединение контактов на обоих концах кабеля.

Окончательную проверку можно выполнить, подключив патчкорд к компьютеру и убедившись в наличии сетевого соединения.

Как оконцовывать кабель разъемом Hyperline RJ-45, категории 5, универсальный, со вставкой (изготовление патч-корда)

Содержание

• 1 Прямой кабель (straight through cable)
• 2 Перекрёстный кабель (crossover cable)
• 3 Перевернутый кабель (rollover cable)
• 4 Введение
• 5 Что нам понадобится
• 6 Варианты обжимки кабеля
• 7 Обжимаем кабель своими руками
• 8 Заключение
• 9 Схема обжима витой пары 568B
• 10 Схема обжима витой пары 568A
• 11 Виды цветовых схем обжима LAN кабелей
• 12 Разновидности кабелей для интернета
• 13 Обжимка витой пары отверткой
• 14 Видео — как правильно обжимать без инструмента
• 15 Технология разводки кабеля в розетке
• 16 Снижение скорости интернета или сети
• 17 Процесс обжима сетевого кабеля
• 18 Заключение

Сегодня кабельный Интернет или цифровое телевидение есть в каждой второй квартире многоэтажки. Внутри квартиры ставиться ADSL-модем, Wi-Fi роутер или оптический терминал и от него до компьютера или ТВ-приставки протягивается витая пара. Первоначальное подключение, как и прокладку кабеля внутри помещения, берут на себя монтёры провайдера. Но вот со временем может возникнуть необходимость в подключении ещё одного компьютера или ноутбука к домашней сети и для этого нужно сделать сетевой патч-корд. Можно вызвать мастера и заплатить деньги, а можно всё выполнить самостоятельно. Как? Сейчас расскажу!

Так же чтобы обжать патч-корд обязательно нужен специальный обжимной инструмент — кримпер. Хотя он и стоит относительно недорого — его всегда можно взять у друзей или знакомых. У кого-нибудь он обязательно найдётся.

Так же пригодится и зачистной инструмент. Но за неимением такового — сойдут и лезвия кримпера. Очищаем конец кабеля от оплётки примерно на полтора сантиметра:

Расплетаем жилы витой пары:

Теперь их надо разложить в правильном порядке. Для восьми-жильного кабеля обычно используется вот такая цветовая раскладка:

То есть:

- Бело-оранжевый  - Оранжевый  - Бело-зеленый  - Синий  - Бело-синий  - Зелёный  - Бело-коричневый  - Коричневый

У такого варианта раскладки есть называние  — T-568B. Есть ещё одна раскладка кабеля — T-568A, но её используют реже:

- Бело-зеленый  - Зелёный  - Бело-оранжевый  - Бело-синий  - Оранжевый  - Бело-коричневый  - Коричневый

Для четырёх-жильного кабеля (две пары) — раскладка такая:

То есть для работы Ethernet на скорости 100 Мегабит в секунду используются всего 2 пары проводов который используют в коннекторе контакты 1,2,3 и 6:

- Бело-оранжевый  - Оранжевый  - Бело-зеленый  -   -   - Зелёный  -   -

Теперь надо ровненько подрезать концы разложенного кабеля как на фото:

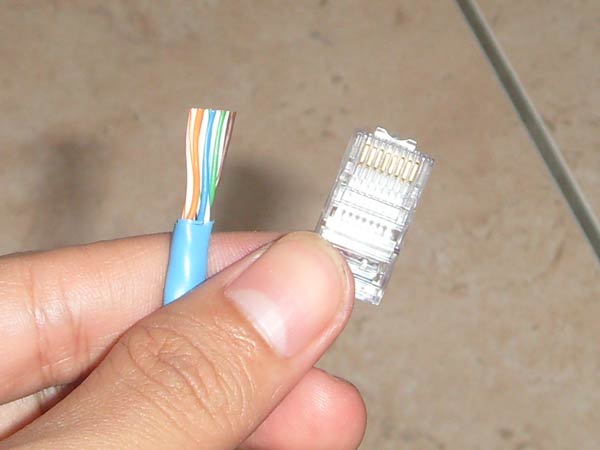

Далее одеваем на него коннектор RJ45. При этом разъём надо держать контактами к себе:

Надев коннектор на провод, поверните его к себе лицевой стороной:

Все проводки должны дойти до конца разъёма. Теперь можно вставить патч-корд в кримпер и обжать:

В статье собраны цветовые распиновки разьемов rj-45 для трех основных типов патчкордов — прямого (straight through), перекрестного (crossover), перевернутого (rollover).

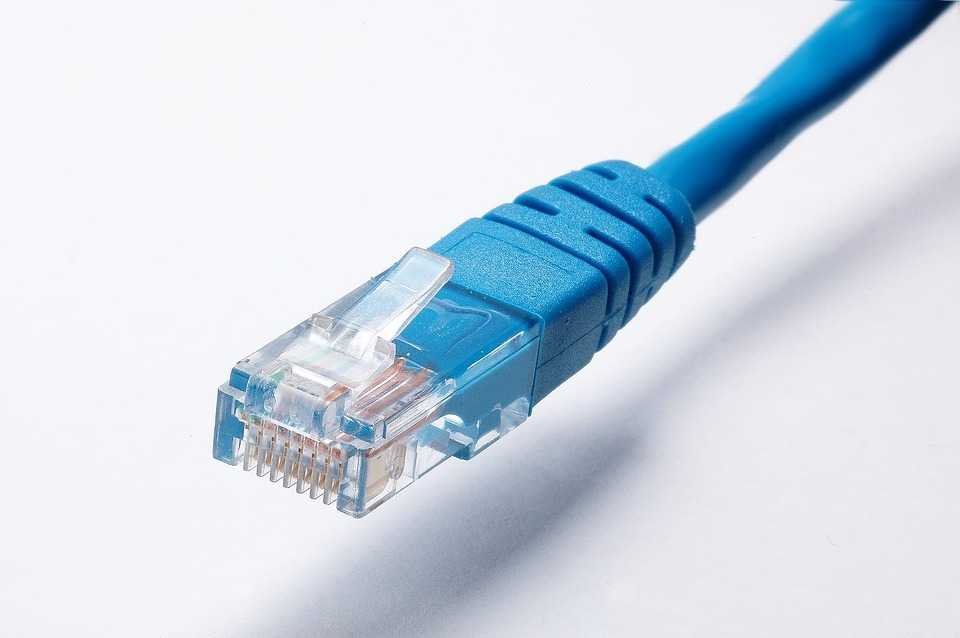

Вид разьемов rj-45

Прямой кабель (straight through cable)

Наиболее часто встречающийся тип кабеля, используется для соединения сетевой карты компьютера и коммутатора (switch).

Цветовая схема обжимки концов прямого патч-корда.

Примечание: для изготовления прямого сетевого кабеля можно использовать только две пары оранжевую и зеленую (используем pin 1,2,3,6), однако скорость при этом скорость соединения будет только до 100 Мбит/c. Для скорости 1 Гбит/с необходимо задействовать все четыре пары.

Перекрёстный кабель (crossover cable)

Изначально использовался для соединения однотипного оборудования (например, коммутатора с коммутатором, компьютера с компьютером и т.п.). Однако в последнее время все современное сетевое оборудование поддерживает технологию автоматического распознания и подстройку под разный тип обжима кабеля (Auto MDI/MDI-X), т.е. если вы подключите два коммутатора прямым кабелем 99% что устройства договоряться и будут работать.

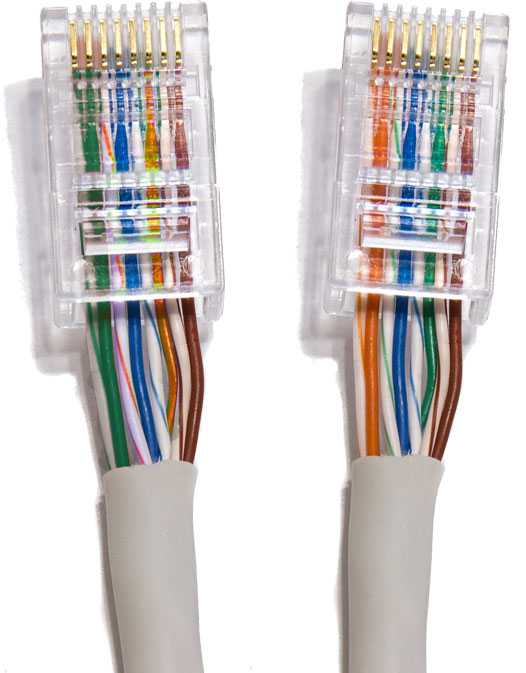

Цветовая схема обжимки концов перекрестного патч-корда.

Примечание: для изготовления перекрестного кабеля всегда используются все четыре пары.

Перевернутый кабель (rollover cable)

Перевернутый кабель часто еще называют консольным кабелем (console cable), т.к. он в основном используется для подключения к консольным портам устройств. Является наиболее редким типом кабеля, если вы неявляетесь сетевым администратором он скорее всего вам никогда непонадобиться.

Цветовая схема обжимки концов перевернутого патч-корда.

Вот и все. Мы рассмотрели три типа патчкордов — прямй (straight through), перекрестный (crossover), перевернутый (rollover).

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант — провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов .

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем — вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

• Обжимной инструмент
• Восьми жильный кабель UTP
• Коннекторы RJ-45

Варианты обжимки кабеля

Существует два основных варианта.

1. . Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип — соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
2. Перекрестный кабель . Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Перекрестный кабель .

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.

Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.

После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.

Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье :

Заключение

При выборе сетевого кабеля, учитывайте его область применения. Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат — прямой или кросс. Это поможет вам избежать проблем с созданием сети.

В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.

Нужна для корректной адресации между узлами.

Зачем искать информацию на других сайтах, если все собрано у нас?

• — описание, особенности, принцип работы

Обжим и разводка, распайка, распиновка витой пары.

Структурированные кабельные системы (СКС) – сравнительно новая область, и терминология в ней пока еще не устоялась. Поэтому существует ряд взаимозаменяемых названий, употребляющихся при обжиме витой пары, таких как «распайка», «распиновка», «разводка» кабеля. По сути, весь это профессиональный жаргон – синонимы слова «схема», и обозначает описание взаимного расположения каждого контакта разъема, или порядок расположения контактов в схеме.

Разводка и обжим сетевого кабеля зависит от того, сколько витых пар в нем находится. Сколько и какие пары кабеля UTP используются различными приложениями, Вы можете посмотреть . Также можно посмотреть порядок действий при обжиме витой пары.

Стандартный 4-х парный кабель , используемый для построения компьютерных сетей, обжимается коннекторами RJ-45. Телефонный кабель обжимается коннекторами RJ-11 или RJ-12, в зависимости от количества активных контактов.

Схема обжима витой пары 568B

1. бело-оранжевый 2. оранжевый 3. бело-зеленый 4. синий 5. бело-синий 6. зеленый 7. бело-коричневый 8. коричневый

Отличие схем 568A и 568В состоит только в оранжевой и зеленых парах.

568А — 1-2 — бело-зеленый — зеленый, 3-6 бело-оранжевый — оранжевый568B — 1-2 — бело-оранжевый — оранжевый, 3-6 бело-зеленый — зеленый

Схема обжима витой пары 568A

1. бело-зеленый 2. зеленый 3. бело-оранжевый 4. синий 5. бело-синий 6. оранжевый 7. бело-коричневый 8. коричневый

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда. В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP (Unshielded Twisted Pair, англ.: неэкранированная витая пара), наиболее широко используются схемы прямого обжима в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий 568А и 568В . Схемы разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при реализации высокоскоростных сетей используют именно эти конфигурации.

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их , монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

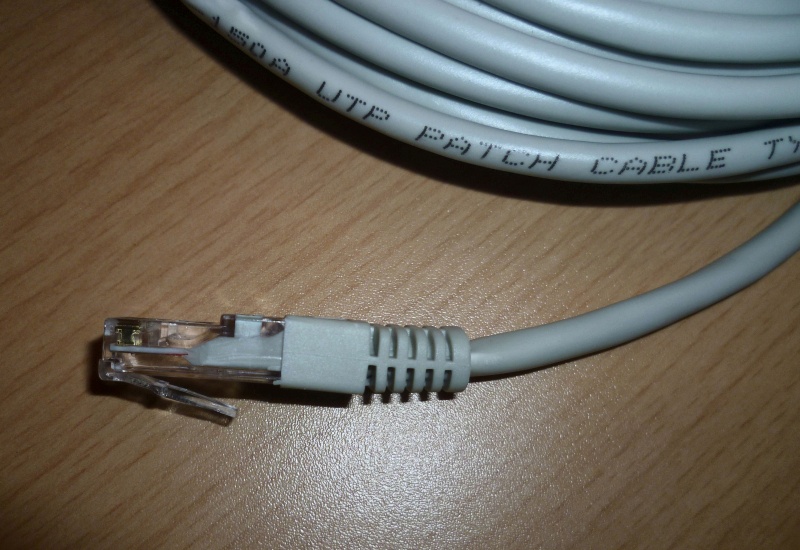

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т.

д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

• Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
• Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
• Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
• Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
• Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Здравствуйте Друзья! В этой статье рассмотрим схему обжима витой пары . Того самого кабеля по которому многие из нас получают доступ в интернет. С помощью витой пары соединяются компьютеры в сеть в одном здании. Есть еще куча вещей которые можно сделать с помощью сетевого кабеля, но мы остановимся на основной его задаче. Обеспечивать сеть между компьютерами. Итак, если у вас происходят частые разрывы связи или вы хотите еще один компьютер подключить к роутеру (маршрутизатору) в этом случае вам необходимо обжать сетевой кабель . Это не единственное решение. Можно пойти в ближайший магазин и купить уже готовый кабель — патч-корд нужной длинны. Если же вы хотите научиться самим обжимать витую пару. Эта статья для вас. В конце можете посмотреть видео как обжать сетевой кабель с помощью отвертки)

Для обжима сетевого кабеля нам понадобится:

• Обжимка
• Коннектор RJ-45 (он же джек)
• Устройство для снятия изоляции

На рисунке ниже можно посмотреть как это выглядит

Как вы понимаете если вам необходимо обжать витую пару один раз, то проще купить готовый патч-корд и не морочить себе голову. Если же вы хотите попробовать сами то вам понадобится:

• Кусачки
• Отвертка
• Джек RJ-45

В этом случае коннекторов можно и нужно брать больше. Тем более если вы раньше никогда не имели дело с сетевым кабелем. Огромная вероятность, что с первого раза не получится

С инструментами разобрались переходим к процессу

Процесс обжима сетевого кабеля

1. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов

Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу

Одиночный стальной проводок зажимаем назад, Обрежем его чуть позже для удобства работы

2. Располагаем провода в нужной нам последовательности

Эту последовательность вы можете посмотреть на рисунке ниже

3. Необходимо удалить лишнее. Делаем замер с помощью джека RJ-45

Изоляция витой пары должна немного зайти в коннектор для надежной фиксации внутри.

или специального инструмента. Это так же удобно делать обжимкой.

Если удалите слишком мало, то джек не сможет зафиксировать кабель и возможно со временем качество соединения ухудшится. Если не трогать витую пару, то даже при слабом прижиме она прослужит достаточно долго. Удаляем отведенную в сторону одиночную стальную жилу

5. Вставляем витую пару в джек

Как показано на рисунке ниже

Что бы вы отчетливо видели торцы проводов

6. Заряжаем коннектор к обжимку

7. До упора сжимаем инструмент

8. Сетевой кабель обжат . Вид сбоку

Вид с торца. При обжатии ножи в джеке разрезают изоляцию проводов и создают надежный контакт

На обратном конце кабеля делаем тоже самое. У нас получилось прямое соединение. Можно соединить коммутатор или свитч или маршрутизатор с рабочей станцией. Если вам необходимо соединить два компьютера между собой, не через коммутатор, то необходимо что бы хотя бы у одного из компьютеров был гигабитный адаптер. Гигабитный адаптер это сетевая карта со скоростью соединения 1 Гбит/с. Если же у вас все сетевые интерфейсы 100 Мбит/с, то необходимо сделать перевернутый кабель. Как его сделать можно без труда найти в интернете.

Заключение

В этой статье (Схема обжима витой пары ) вы узнали как делаются обычные патч-корды. Это все хорошо когда у вас есть обжимной инструмент. Или есть хотя бы обжимка. Изоляцию можно снять аккуратно ножом.

Обещанное видео как обжать сетевой кабель отверткой

В результате у вас получится обжатый сетевой кабель как говорится «на коленке». Но это не главное. Главное, что все работает)

Родители подключили интернет от Киевстар. Пришли ребята все сделали. Вечером звонят, говорят, что нет интернета. Приезжаю и действительно нет. Патчкорд вставлен, а соединения нет. Как будто провод поврежден. Смотрю как был сделан патчкорд от роутера к компьютеру.

Поэтому, советую, после подключения посмотреть как обжат сетевой кабель или подергать провода (по изгибать их в разные стороны возле компьютера и роутера) пока специалисты не ушли и посмотреть видео (в YouTube например). Если идет хорошо, значит соединение есть и можно отпускать ребят.

17 Февраля 2020

Как сделать патч корд своими руками или оконцевать экранированный витой кабель Cabeus с коннектороми RJ-45.

ШАГ 1

Для работы Вам потребуется:

• Коннектор 6 категории экранированный к примеру Cabeus 8P8C-SH-C6-TWP (коннектор витой пары для соединения электрических контактов, 6 категории , экранированный)
• Витая пара экранированная 6 категории к примеру Cabeus STP-4P-Cat.6a-SOLID-IN-PVC (витая экранированная пара, 4 пары, 6A категории, однопроволочный, для внутренней прокладки)
• Колпачок коннекторов к примеру Cabeus CAP-YL ( изолирующий пластиковый кожух желтого цвета для защиты коннекторов витых пар)
• Обжимное устройство для обжима RJ-45 Cabeus HT-500 (устройство для монтажа коннекторов с витыми интернет кабелями)
• Устройство для зачистки кабеля HT-S501 A ( инструмент для обрезки витых интернет кабелей)

ШАГ 2

Отрежьте витой кабель на нужную длину и оденьте с обоих сторон кабеля 2 изолирующих колпачка. Колпачки нужны для защиты соединения а пластиковые замочки защищают от поломки разъем при частых перекоммутациях

ШАГ 3

Обрежьте с помощью устройства зачистки витой кабель по 20 мм с обоих концов. Для этого выполните кольцевую обрезку кабеля и снимите подрезанную часть верхней изоляции кабеля

ШАГ 4

Разверните фольгу на внешнюю сторону изоляции.

Фольга является экранирующим элементов проводов

ШАГ 5

Отрежьте лишнюю экранирующую фольгу оставив примерно 1.5 см.

ШАГ 6

Накрутите на фольгу провод дренажный, который обеспечивает механическую целостность экрана.

ШАГ 7

Удалите с витого кабеля защитную ленту

ШАГ 8

Подготавливаем проводники кабеля витого для установки в коннектор

Выровняйте 8 проводников и расположите их в ряд.

ШАГ 9

Расположите проводники по цветам. Наиболее распространенный стандарт TIA-T568B (наиболее распространенный стандарт соединения телекоммуникационного оборудования) расположение проводников (бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый , коричневый)

ШАГ 10

Возьмите HT-500 (обжимное устройство витых пар производителя Кабеус) обжимное устройство и отрежьте проводники примерно на 15 мм от края очищенного кабеля

ШАГ 11

Проводники будут как на фотографии разложены в плоский ряд по стандарту TIA-T568B

ШАГ 12

Продвиньте проводники в коннектор Cabeus 8P8C-SH-C6-TWP до упора. Проводники должны все войти до конца и у вас должно получиться как на этом фото.

ШАГ 13

Возьмите инструмент обжима Cabeus HT-500 и обожмите полученное соединение. В момент термирования ножи-контакты коннектора пробьют изоляцию проводников и плотно соприкоснутся с проводниками. На ощупь не нужно прикладывать сильное усилие, вы почувствуете небольшое сжатие, что достаточно для создание надежного электрического соединения и создания контакта между кабелем и разъемами коннектора.

ШАГ 14

Визуально убедитесь что все проводники находятся в горизонтальной плоскости внутри коннектора. Наденьте с обоих сторон изолирующий кожух.

Поздравляем вы собрали свой первый медный экранированный патч-корд rj45 (интернет кабель для соединения сетевого оборудования). Если вы не хотите тратить время то вы можете всегда приобрести шнуры для интернета (для витых кабелей) в магазине сетевого оборудования ANBIK.RU

ООО » Анбик РК »

ИНН: 7724794791

ОГРН: 1117746480125

Юридический адрес: 115201, г. Москва, ул. Котляковская, д.7

На правах рекламыНашли ошибку в тексте? Выделите ее и нажмите Ctrl + EnterИспользуемые источники:

• https://set-os.ru/kak-sdelat-patch-kord-utp/
• https://phocs.ru/cross-cable-pinout-the-technology-of-creating-a-patch-cord/
• https://www.business-gazeta.ru/article/457974

Что такое оптический патч-корд? Вся самая интересная и важная информация

Сложно представить полноценную работу офиса, магазина, а иногда и целого предприятия без такой важной составляющей, как патч-корд. Именно ему принадлежит заслуга в том, чтобы собрать воедино и заставить работать целую компьютерную систему, состоящую из разрозненного сетевого оборудования.

Что такое оптический патч-корд?

Патч-корд оптический (также известный как коммутационный шнур, patching cord – дословно «соединительный шнур») – это оптоволоконный кабель, с обеих сторон которого расположены коннекторы. Патч-корд и пигтейл – это не одно и тоже, не стоит их путать. Пигтейл снабжен коннектором только с одной стороны, а то время как другая часть шнура остается пустой.

Назначение оптического патч-корда – это соединение различных устройств или их подключение. Средняя скорость передачи данных, тип, диаметр проводника и материал оболочки – это основные характеристикам патч-корда.



Для чего нужны патч-корды?

Сфера использования оптических патч-кордов настолько широка, что берет свое начало на бытовом уровне и завершает в крупных узлах связи. Оптические шнуры данного типа используются при подключении разнообразных ethernet устройств: телефонов, роутеров, модемов, хабов и рабочих станций. Патч-корд универсален: с его помощью можно соединить практически любые сетевые устройства, обеспечивая необходимую скорость передачи и практически не обращая внимание на температурное и механическое воздействие.

Классификация патч-кордов

Несмотря на простоту конструкции соединительного кабеля, не стоит забывать, что правильно подобранный патч-корд – залог того, что ваша система будет функционировать без простоев и сбоев. Построение стабильно работающей компьютерной сети зависит от того, насколько грамотно подобраны комплектующие, в том числе, оптические патч-корды.

Давайте разберемся, чем же они различаются.

1. По размеру

Самая простая классификация – это длина патч-корда. Кабели бывают разной длины: от 0,3 метра до 150 метров и более. Изготовить на заказ можно патч-корд любой длины.

2. По типу волокна

Различают (SM-Single Mode) одномодовые оптические патч-корды и (MM-Multi-Mode) многомодовые оптические патч-корды.

Разница между ними – это диаметр волокна, за счет чего передается одна или несколько мод излучения.

SM-патчкорды обладают меньшим диаметром волокна, 9/125, поэтому передается только одна мода изучения.

MM-патчкорды снабжены большим диаметром волокна, 50/125 и 62,5/125, что обеспечивает передачу более одной моды излучения.

3. По типу коннектора

Различают соединительные патч-корды и переходные патч-корды.

Основное их отличие в том, что у переходных кабелей на конце разные разъемы, а у соединительных – одинаковые.

Также существуют шнуры с SC-коннекторами, FC-коннекторами, ST-коннекторами.

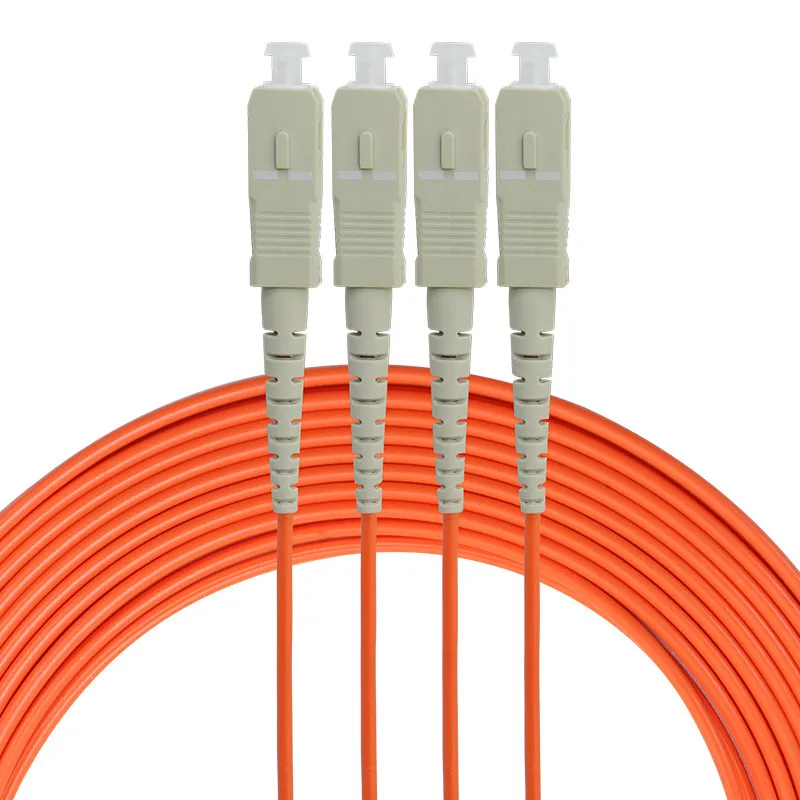

Патч-корд SC – недорогой и один из самых популярных типов разъема среди прочих. Механизм подключения достаточно простой – пластиковая защелка, которая одновременно является и преимуществом данного типа коннектора, но и его самым главным недостатком.

Патч-корд FC – такой тип коннектора характеризуется высокой надежностью соединения благодаря конструктивным особенностям: это резьбовой тип фиксатора, материал корпуса, защита от пыли.



Патч-корд ST – один из самых популярных типов коннектора. Характеризуется простотой и легкостью подключения, удобством в использовании и сравнительно невысокой ценой. Прочная металлическая основа наконечника и резьбовая конструкция обеспечивает надежное соединение.

4. По типу полировки

Для того чтобы уменьшить обратное отражение сигнала, применяют коннекторы с полировкой.

Самые популярные их типы: UPC, APC.

Полировка UPC (Ultra Physically Contact) – полировка, выполненная машинным способом. Подобные коннекторы имеют хорошую репутацию и используются в системах передачи информации со скоростью свыше 2,5 Гбит в секунду.

Полировка APC (Angled Physically Contact) – лучший из всех вариантов полировки. Подобный уровень шлифовки применяется для снижения уровня энергии отраженного света (до 60дБ)

5. По наличию экранирования

Существуют FTP – экранированные патч-корды и UTP – неэкранированные патч-корды

В чем разница между FTP и UTP? Все очень просто:

FTP-патчкорд – многожильный отрезок кабеля с разъемами RJ45 с обеих сторон, состоящий из внешней оболочки, защитного экранирующего слова из фольги и дренажного проводника. Такая конструкция делает кабель менее гибким и более объемным.

UTP-патчкорд – тот же кабель, что и FTP, но без экранирующего слоя под внешней оболочкой и дренажного проводника.

Купить патч-корд оптический

Сделать патч-корд своими руками – задача, которая под силу большинству пользователей. Многие выбирают такой вариант производства по одной единственной причине – сэкономить денежные средства. Очень часто подобное кустарное производство может привести к отказам в работе всей системы: качество проводов низкое и вряд ли можно говорить об их долговечности. Важно упомянуть о том, что достаточно неверной разводки жил, чтобы испортить характеристики сети в целом.

Патч-корд своими руками никогда по качеству не сравнится с заводским патч-кордом оптическим. Разница заключается в том, что каждый произведенный на заводе патч-корд тестируется на соответствие параметрам, сертифицирует и маркируется в соответствии с характеристиками. В случае, если тестирование покажет отклонение от нормы, партия отбраковывается и не выпускается в продажу.

Компания «Касбителеком» предлагаем вам только качественный сертифицированный товар, прошедший многократную проверку в ходе производства и ряд тестирований после него. Мы – производители и дорожим своей репутацией уже более 20 лет. Каждый выпущенный нами оптический патч-корд гарантирует вам надежное бесперебойное соединение и безопасность.

Наши специалисты окажут грамотную консультацию и предложат выгодно купить патч-корд оптический по хорошей цене.

Обратившись к нам, вы гарантировано останетесь довольны качеством продукции.

Переходные одномодовые патчкорды

Переходные многомодовые патчкорды

Соединительные многомодовые патчкорды

Соединительные одномодовые патчкорды

Статьи

Основные особенности оптических патч кордов

21/09/2020

Основные особенности оптических патч кордов

Патч корд — это кабель, соединяющий какие-либо узлы системы. В первую очередь рассматриваем патч корд оптический, широко востребованный современным рынком. Компания Оптокон — представитель известнейшего чешского бренда по производству различных коммутирующих кабелей для систем любой сложности. Купить оптический патч корд европейского качества — необходимое условие для нормальной работы любой сложной сетевой системы.

Как правильно выбрать оптический патч корд?

По всем законам электротехники, оптоволоконный патч корд имеет самые уязвимые места там, где он соединяется с другим электротехническим элементом. Дешёвые китайские кабели обыкновенно обладают плохой изоляцией и хуже крепятся к коннекторам. Напротив, продукция Оптокон хорошо выдерживает обжимание и заключена в эластичную и прочную изоляцию, которая прослужит годами.

Технические спецификации на оптический патч корд пишутся исходя из того, какую именно систему собирают. По физическим характеристикам он всегда многожильный и кодируется с помощью ярких цветов — для существенного упрощения различения в монтаже. Патч корд обязан выдерживать многократные нагрузки на сгиб и потому купить брендированный кабель от Оптокон — очень удачное решение.

Какие виды патч кордов бывают?

Оптоволоконный патч корд производства Оптокон (и не только) имеет довольно подробную классификацию. В основном его делят по физическим параметрам, а также типам коннекторов. Эти спецификации и определяют, какие именно системы нужно коммутировать с помощью того или иного вида кабеля.

По передаваемому излучению кабели могут быть:

• одномодовыми — передающими только один тип энергии, в случае с оптическим патч кордом — электромагнитного излучения;
• многомодовыми — в этом типе кабелей собственно оптоволоконная часть имеет более широкое сечение, поэтому они передают волны различной частоты и типа.

Также конструкция может быть симплексной и дуплексной — то есть с единственным волокном либо спаренным. По длине патч корд оптический купить довольно просто — коммутаторные кабели ранжируются с шагом метр и 0,5 метра. Самые длинные изделия достигают 50 метров, этого обычно хватает даже для самых отдалённых частей систем.

Также патч-корды технически классифицируются по применяемым коммутаторам. Они имеют такую буквенную кодировку:

• lc патч корд
• sc патч корд
• fc патч корд
• st патч корд





Если патч корд имеет два одинаковых коннектора — он называется соединительным, если торцы различные — переходным.

Поскольку изделия фирмы Оптокон, согласно даже названию бренда — оптические, то и передача информации происходит именно этим путём. Согласно всем законам физики, максимальное отражение сигнала без помех происходит, когда элемент идеально заполирован. Максимальные потери сигнала приходятся на концевые части коннекторов. Чтобы бороться с этим явлением, приходится выбирать патч корд оптический не только по физическим параметрам, но и по виду полировки:

• PC –  полировка наиболее дешёвая и оттого распространённая, делается закругленной;
• SPC – практически то же самое, но полируется намного более прецизионно с помощью специальных машин;
• UPC – следующая категория качества;
• APC – высший тип полировки, в отличие от предыдущих трёх категорий здесь торец не круглый, а срезан под 8 градусов.

Коммутационные шнуры также могут быть разной толщины, поскольку выполняют различные же функции. Спецификации толщины шнура должны быть заложены в технической спецификации прокладывания сети, в соответствии с которой кабель Оптокон и подбирается. Толщина варьируется между двумя и тремя миллиметрами.

Как выбрать и купить качественный оптический патч корд в 2020?

Патч корд оптический купить несложно, это довольно дешёвое изделие и необходимый компонент для использования в сетевой инфраструктуре. Однако, именно благодаря популярности такого типа кабелей, на рынке появилось немалое количество плохой продукции. Вот признаки качественного коммуникационного кабеля:

1.Попробуйте подключить разъём. У хорошего качественного недешёвого кабеля он никогда не будет выдавать люфт. Патч корд должен входить в гнездо с небольшим усилием и характерным звуком;

2.Тугая пластиковая защёлка для фиксации кабеля, чтобы он не вываливался даже если монтируется под неочевидным углом;

3.Внешняя оплётка и оболочка прочная, но не жёсткая. Патч корд должен легко гнуться и сворачиваться в бухту;

4.Экранирование. Если кабель не экранирован, то он обозначается маркировкой UTP. Такое изделие можно использовать там, где не планируется электромагнитных помех. Он обойдётся значительно дешевле. Если же выбираете кабель Оптокон с экранированием — обратите внимание на модели с металлической оплёткой, а не просто упакованные в фольгу, они лучше;

5. Для работы с устаревшим оборудованием необходимо знать, будет ли использоваться прямая или перекрёстная обжимка. Однако для современного оборудования это не очень актуально — техника научилась самостоятельно определять тип обжимки;

6.Полировка торцов должна быть в идеале выполнена по наивысшей категории, которую позволяет бюджет покупателя. Экономить на помехоустойчивости не стоит;

7.Длина кабеля должна точно соответствовать схеме расположения узлов. Провисающий патч корд очень неудобен;

8.Подбирайте патч корд определённого цвета под определённые задачи. Как и в случае с витыми парами, цветовое кодирование — прекрасное решение для организации рабочего пространства.

Оптоволоконный патч корд от Оптокон полностью удовлетворяет всем вышеописанным техническим требованиям и пользовательским запросам и потому рекомендуется к покупке.



Почему оптический патч корд — важный элемент в сетевой инфраструктуре

Купить оптический патч корд придётся уже потому, что любая более-менее сложная сетевая система нуждается в коммутации. Порой даже используются временные решения на несколько жил из подручных материалов, но это профанация и так делать нельзя.

Патч корд оптический купить резонно ещё и ввиду того, что он имеет ряд преимуществ над медным многожильным кабелем. Продукция фирмы Оптокон защищена от негативных внешних факторов, минимизирует воздействие помех и обладает достаточной гибкостью для многолетней эксплуатации.

Практика показывает, что купить оптический патч корд — единственный выход для высокоскоростного обмена данными. На данный момент беспроводные технологии ещё не достигли такого развития, чтобы полностью заменить провода в структурированных системах. Вдобавок, есть и иные нюансы, которые никогда в обозримом будущем не будут обеспечены беспроводным соединением.



Дополнительные резоны купить оптоволоконный патч корд Оптокон:

• вопросы безопасности. Реальное защищённое соединение возможно лишь при использовании кабеля;
• долгосрочное планирование. Покупка качественных чешских коммутирующих кабелей — инвестиция надолго. Золотое правило любого сетевого администратора: лучшее решение — такое, когда сеть не нужно переделывать;
• высокая совместимость с современными техническими стандартами. Оптоволокно — материал будущего, все высокоскоростные протоколы передачи данных сегодня и в будущем рассчитаны на использование именно этого типа кабелей;
• отличный ассортимент под любые технические задачи.

Выбирайте лучший оптический патч корд под любые ваши нужды, компании Оптокон, позаботилась о качестве. По всем вопросам можно обращаться к нам по телефону +38 (050) 385 32 99 или присылать свои запросы на почту [email protected]



Как сделать соединительный кабель категории 6

Как сделать соединительный кабель категории 6

Из-за подавляющего отклика на наше руководство по категориям 5 и 6, а также множества запросов на информацию и схемы подключения «прямых» и «перекрестных» (перекрестных) патч-кордов, мы сделали эта информационная страница и техническое видео. На этой странице мы рассмотрим изготовление коммутационных шнуров и другие технические и нетехнические вопросы, связанные с коммутацией и подключением категорий 5 и 6. с устройства на устройство. Ниже вы найдете схемы соединительных кабелей 568A, 568B и перекрестных соединительных кабелей. Мы предлагаем вам читать дальше, помимо диаграмм, для получения очень полезной и важной информации.

Как всегда, продолжают возникать споры по поводу стандартов и практики использования и изготовления патч-кордов и кабеля UTP в целом. Пожалуйста, ознакомьтесь с нашим разделом ниже под названием: «Споры и предостережения: соединительные кабели категорий 5, 5E и 6». Мы надеемся, что вам будет интересно и познавательно.

Тони Казацца, RCDD

568-B Проводка

Пара #	Провод	Пин №
1Белый/Синий	Белый/Синий	5
		4
2Белый/оранжевый	Белый/оранжевый	1
		2
3Белый/Зеленый	Белый/зеленый	3
		6
4Белый / Коричневый	Белый/Коричневый	7
		8

568-А Проводка

Пара #	Провод	Пин №
1Белый/Синий	Белый /	5
		4
2 белый/оранжевый	Белый/оранжевый	1
		2
3Белый/Зеленый	Белый/зеленый	3
		6
4Белый / Коричневый	Белый/Коричневый	7
		8

Примечания к схемам подключения выше

• Для соединительных кабелей проводка 568-B, безусловно, в самый распространенный метод.
• разницы в подключении нет между Кабели 568В и 568А. Любая проводка должна Работа нормально в любой системе*. (* см. примечания ниже)
• Для прямого кабеля подключите оба заканчивается идентичный.
• Для перекрестного кабеля подключите один конец к 568A. и другой конец 568B.
• Не путайте номера пар с пином числа. А номер пары используется только для справки (например: 10BaseT Ethernet использует пары 2 и 3). Контактный цифры указывают фактические физические
• места на вилке и гнезде.

1 Отрежьте кабель необходимой длины. Если вы планируете использовать сапоги, самое время их надеть. Поместите каждый ботинок на кабель лицевой стороной наружу.	2 Очистите кабель примерно на 1,5 вниз. Для быстрого и надежного снятия оболочки мы рекомендуем наш инструмент для зачистки кабелей QuickTreX™ EZ.	3 Удалите все скручивания в парах кабелей. ТЕХНИЧЕСКИЙ СОВЕТ: Используйте кусок снятой изоляции, чтобы упростить удаление витков с каждой пары. Раскрутите каждую пару и выпрямите каждую проволоку между пальцами.
4 Кабель категории 6 имеет центральную часть, которую необходимо удалить. Потяните за позвоночник и сложите пары назад. Затем обрежьте корешок как можно ближе к концу кабеля.	5 Разместите провода в порядке одной из двух схем, показанных выше (568B или 568A). Здесь мы выбрали диаграмму 568B, которая на сегодняшний день является самой популярной. Если вы не уверены, используйте проводку 568B.	6 Соедините все провода вместе, пока они не соприкоснутся. Плотно держите сгруппированные (и отсортированные) провода между большим и указательным пальцами. В этот момент перепроверьте последовательность подключения по схеме.
7 ТЕХНИЧЕСКИЙ СОВЕТ: Обрежьте провода под очень острым углом, чтобы упростить установку нагрузочной дуги (на следующем шаге).	8 Вставьте нагрузочную планку на провода по одному проводу за раз. Вот почему мы рекомендуем резать провода под углом. Мы рекомендуем наши соединители QuickTreX™ с нагрузочной пластиной для лучшего полученные результаты..	9 Еще раз проверьте последовательность подключения. Затем сдвиньте нагрузочную планку вниз до упора и сделайте прямой разрез на расстоянии около 0,25 дюйма от нагрузочной планки. Здесь необходим идеально ровный крой. Вот почему мы настоятельно рекомендуем наших новых электриков-хирургов QuickTreX™. Ножницы.
10 Вставьте разъем в узел грузовой дуги. Держите вилку медными разъемами вверх и зажимом вниз. В этой конфигурации коричневая пара проводов должна быть с правой стороны.	11 Для обжима мы рекомендуем обжимной инструмент с храповым механизмом QuickTreX™ для разъемов RJ-45 и RJ-11/12. Полностью вставьте разъем, а затем полностью сожмите обжимной инструмент. Снимите разъем с корпуса кримпера.	12 Сдвиньте чехлы (если они используются) до упора до разъема. При необходимости используйте постукивающие движения, как показано на рисунке.
13 Повторите процедуру на другом конце кабеля, используя ту же схему подключения. ПРИМЕЧАНИЕ. Если вы хотите сделать перекрестный кабель, используйте другую схему (в данном случае 568-A).	14 Проверьте кабель с помощью высококачественного четырехпарного тестера. Для этого мы рекомендуем наш кабельный тестер LANTEST-PRO.

Инструкции по сборке соединительного кабеля

Ниже приведены шаги, описанные в видео.

Как только вы освоитесь, при некоторой сноровке время сборки составит меньше минуты.

Примечания относительно изготовления соединительного кабеля категории 6:

• Вилки RJ-45 обычно изготавливаются либо для твердый проводников или многожильных проводов. Это очень важно убедиться, что вилка, которую вы используете, соответствует типу проводника. это чрезвычайно трудно сказать разницу между двумя по глядя на них. Когда вы покупаете эти вилки, будьте Конечно классифицировать и хранить их бережно. С использованием в неправильный тип может вызвать периодические проблемы. QuickTreX™ категории 5E, 8-жильный модульный вилки , ИЛИ QuickTreX™ категории 6, 8-жильный модульный Вилки которые мы продаем, рассчитаны как на твердые, так и Мель кабель.
• Обычно было бы табу раскручивать пары любого кабеля категории 5 или 6. Единственное исключение к это правило при обжиме вилок RJ-45. Это бы невозможность вставить провода в каналы без предварительного раскручивания и распрямления их. Быть конечно, не продлить раскручивание, мимо кожа точка. Если вы сделаете это правильно, вы закончите с не более 1/2″ нескрученных жил (до 1/2 «раскрутки соответствует кат 5 или 6 Технические характеристики).
• Если завершенная сборка не проходит непрерывность, у вас могут быть проблемы на одном или обоих концах. Первый попробуйте дать каждому концу другой обжим. Если это так нет работы, затем внимательно осмотрите каждый конец. Являются ли провода в правильном порядке? Делаем все провода полностью доходить до конца разъема? Все ли в штифты полностью опущены. Отрезать подозреваемого Плохо коннектор и повторно заделайте его. Если вы все еще есть проблема, затем повторите процесс, на этот раз давать более тщательный осмотр до конца, который не был заменен.

Теперь не только возможно, но и легко заделывать модульные вилки категории 6 в полевых условиях благодаря новой модульной вилке QuickTreX™ категории 6, которая содержит новый запатентованный токопроводящий переходник NEXT. Система. Стержень нагрузки проводника отлит из материала, который существенно снижает влияние NEXT на корпус вилки. Проводники изолированы пластиком, который поглощает NEXT от между проводниками и отводит их, чтобы вилка могла работать на уровне категории 6. При подключении к соединительному кабелю, совместимому с категорией 6, он будет соответствовать всем требованиям TIA/EIA для NEXT. и обратная потеря. Это поможет вашему каналу категории 6 поддерживать увеличенный запас, чтобы ваша сеть работала наилучшим образом.

Разногласия и предостережения: соединительные кабели категорий 5, 5E и 6

568B по сравнению с 568A
Для коммутационных кабелей проводка 568-B на сегодняшний день является наиболее распространенным методом разводки. Практически все предварительно собранные соединительные кабели имеют разводку по стандарту B. Здесь нет разница в подключении между кабелями 568B и 568A. Следовательно, соединительный кабель 568B должен нормально работать с кабельной системой 568A и наоборот.

Повторное использование старых кабелей
Мы видели это снова и снова. Совершенно хорошие патч-кабели, которые исправно работали в течение многих лет, удаляются из установки, и переустановить в той же или другой сети. Результат может быть кошмаром. Что происходит, так это то, что кабель со временем адаптируется к тому, как он был согнут при первоначальной установке. Когда эти кабели удаляются и переустанавливаются, они могут либо полностью потерять соединение, либо возникать периодические проблемы. Это связано с напряжениями, которые могут быть противоположны тому, что было изначально подлежит. Если целостность вашей сети более ценна, чем цена новых соединительных кабелей, то мы настоятельно рекомендуем вам использовать ходы и т.д.

Многожильный и одножильный провод
Почти все коммутационные кабели имеют многожильный провод. Многожильный провод обычно используется в соединительных кабелях из-за его превосходной гибкости. В последнее время в техническом секторе сообщества структурированных проводников ходили разговоры о возможном использовании одножильных проводников для патч-кабелей. Причина внимания на цельная проволока заключается в том, что она якобы более стабильна в различных условиях. Обратите внимание, что теперь мы предлагаем заказные соединительные кабели из твердой меди категории 5E с изоляцией Plenum длиной до до 295 футов. Эти кабели подходят для использования в системах кондиционирования воздуха (пленум) и в помещениях.

Поделитесь одним сетевым кабелем на двоих Сетевые устройства: Сетевой разветвитель (пара), комплект сетевого разветвителя (включает кабели) или передача голоса и данных по одному кабелю CAT5: Разделитель голоса/данных.

Рекомендуемые товары

Соединительные кабели Ethernet

КАТ 5Е, КАТ 6, КАТ 6А, КАТ 7, КАТ 8

Массовый Ethernet-кабель

КАТ 5Е, КАТ 6Е, КАТ 6А, КАТ 7А, КАТ 8

Инструменты для установки и тестеры Datacom

СРЕДСТВА ДАННЫХ И ГОЛОСОВЫХ ИНСТРУМЕНТОВ, ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ, КАБЕЛЬ МОНТАЖ

Как сделать соединительный кабель категории 5 / Cat 5E

Как сделать соединительный кабель категории 5 / Cat 5E

Прежде чем начать, вы должны знать, какую схему подключения вы будете использовать. Единственная разница между проводкой 568A и 568B заключается в том, что пары 2 и 3 (оранжевая и зеленая) поменяны местами. Если вы не уверены, какой из них использовать, вам следует использовать схему 568B. Это схема 568B, которую мы демонстрируем в этом руководстве, а проводка 568A показана на схемах ниже в основном для иллюстрации. По нашим оценкам, соединение 568B используется более 99% всех прямых приложений. Знайте, что использование стандарта A или B создаст «прямое» соединение, которое должно работать для любого Ethernet или POE (питание через Ethernet). заявление. Поэтому не парьтесь над выбором.

Вы знали?

LANshack.com был первым веб-сайтом электронной коммерции, который предлагал бесплатные онлайн-руководства по кабельным соединениям. Сказать, что наши статьи пользовались популярностью на протяжении многих лет, было бы преуменьшением. Но время идет, и теперь у нас есть три основных обновления. Во-первых, мы обновили это очень популярное руководство, а во-вторых, теперь у нас есть видеоурок. Но самое главное, мы разработали совершенно новую систему для оконечные кабели под названием QuickTreX™ PRO System™.

568-B Проводка

Пара #	Провод	Пин №
1Белый/Синий	Белый/Синий	5
		4
2Белый/оранжевый	Белый/оранжевый	1
		2
3Белый/зеленый	Белый/зеленый	3
		6
4Белый / Коричневый	Белый/Коричневый	7
		8

568-А Проводка

Пара #	Провод	Пин №
1Белый/Синий	Белый /	5
		4
2 белый/оранжевый	Белый/оранжевый	1
		2
3Белый/Зеленый	Белый/зеленый	3
		6
4Белый / Коричневый	Белый/Коричневый	7
		8

Примечание по применению: чтобы сделать соединительный кабель кроссовера, вы должны подключить один конец 568B, а другой конец 568A

Как сделать соединительный кабель Cat 5 или Cat 6: установка разъемов RJ-45: метод Easy Loadbar

Ниже приведены шаги, описанные в видео.

Как только вы освоитесь, при некоторой сноровке время сборки составит меньше минуты.

1 Начните примерно на расстоянии 1,5–2 дюйма от кабеля и снимите кожух с оболочки кабеля. Обведите кабель инструментом 1-2 раза.	2 Снимите инструмент для зачистки и аккуратно согните кабель в том месте, где он был надрезан инструментом, в обоих направлениях (назад и вперед). Внешняя оболочка кабеля должна просто сняться.	3 Начинайте раскручивать каждую пару
4 Используйте выброшенный кусок оболочки кабеля, чтобы завершить процесс. Оставьте около 1 поворота в конце.	5 Выпрямите провода. Использование инструмента с тупым краем, такого как плоскогубцы с длинными губками, очень поможет и сохранит ваши пальцы.	6 Обратитесь к схеме, которую вы собираетесь использовать. В данном случае мы используем схему 568B.
7 Расположите провода в правильном порядке и соедините их как можно прямее и ближе друг к другу, пропустив их сквозь пальцы.	8 Удерживая группу проводов в идеальном порядке, отрежьте около 0,25 дюйма от конца, чтобы провода были готовы войти в нагрузочную планку.	9 Вставьте провода в нагрузочную балку полым концом нагрузочной балки, обращенным к проводам. Сдвиньте загрузочную балку вниз по проводам
Обязательно крепко держите провода, иначе вам, возможно, придется повторить весь процесс. Мы настоятельно рекомендуем использовать острые ножницы для электриков, чтобы сделать разрезы. Использование кусачек может сгладить концы, что сделает невозможным Аккуратно покачивайте провода сбоку в сторону, сохраняя давление на связке и все придут через легко.
10 Используйте ножницы для проводов электрика, чтобы перерезать провода прямо в том месте, где вы сделали отметку.	11 С помощью ножниц электрика перережьте провода прямо поперек в том месте, где вы сделали отметку.	12 > Установив оранжевую пару дальше всего от себя, а коричневую пару ближе всего, наденьте разъем на узел так, чтобы штыри были направлены вверх, а фиксирующий зажим — вниз. Вставьте сборку в разъем легким покачивающим движением, чтобы концы провода идут до конца разъема. Для этого может потребоваться умеренно сильное нажатие. В этот момент рекомендуется использовать увеличительное стекло. стеклянная или ювелирная петля
13 Вставьте коннектор в обжимной инструмент и продолжайте давить на кабель (проталкивая его в коннектор) до завершения обжима. Используйте высококачественный обжимной инструмент промышленного стандарта, такой как наш модульный обжимной инструмент QuickTreX® Professional «Five In One».	14 Если вы собираетесь использовать кабельные наконечники, наденьте их на кабель сейчас перед установкой противоположного разъема. Сапоги совершенно необязательны.	15 Повторите процесс и установите разъем на противоположном конце.
16	Проверьте кабель с помощью 4-парного кабельного тестера.

Примечания относительно изготовления соединительного кабеля категории 5

1) Вилки RJ-45 обычно изготавливаются для одножильных или многожильных проводников. Очень важно убедиться, что вилка, которую вы используете, соответствует типу проводника. Чрезвычайно трудно сказать разницу между ними, глядя на них. Когда вы покупаете эти вилки, обязательно классифицируйте их и храните их бережно. Использование неправильного типа может вызвать периодические проблемы. QuickTreX™ категории 5E, 8-проводниковые модульные вилки, ИЛИ модульные вилки QuickTreX™ категорий 6 и 8, которые мы продаем, рассчитаны как на одножильный, так и на многожильный кабель.

2) Обычно было бы табу раскручивать пары любого кабеля категории 5 или 6. Единственным исключением из этого правила является обжим вилок RJ-45. Вставить провода в каналы без предварительного раскручивания и выпрямления было бы невозможно. их. Следите за тем, чтобы не продлевать раскручивание дальше точки кожи. Если вы сделаете это правильно, вы получите не более 1/2 дюйма нескрученных проводников (до 1/2 дюйма нескрученных проводников соответствует кат. 5 или 6 спецификации).

3) Если завершенная сборка не соответствует непрерывности, у вас могут быть проблемы на одном или обоих концах. Сначала попробуйте зажать каждый конец еще раз. Если это не сработает, то внимательно осмотрите каждый конец. В порядке ли провода? Делай все провода полностью доходить до конца разъема? Все ли штифты полностью вдавлены. Отрежьте предполагаемый неисправный разъем и снова заделайте его. Если у вас все еще есть проблема, повторите процесс, на этот раз уделив больше внимания тому концу, который не был заменен.

Споры и предостережения: соединительные кабели категорий 5, 5E и Cat 6

568B по сравнению с 568A
Для коммутационных кабелей проводка 568-B на сегодняшний день является наиболее распространенным методом разводки. Практически все предварительно собранные соединительные кабели имеют разводку по стандарту B. Есть нет разницы в подключении между кабелями 568B и 568A. Следовательно, соединительный кабель 568B должен нормально работать с кабельной системой 568A и наоборот.

Повторное использование старых кабелей
Мы видели это снова и снова. Совершенно хорошие патч-кабели, которые исправно работали в течение многих лет, удаляются из установки, и переустановить в той же или другой сети. Результат может быть кошмаром. Что происходит, так это то, что кабель со временем адаптируется к тому, как он был согнут при первоначальной установке. Когда эти кабели удаляются и переустанавливаются, они могут либо полностью потерять соединение, либо возникать периодические проблемы. Это связано с напряжениями, которые могут быть противоположны тому, что они изначально подвергались. Если целостность вашей сети более ценна, чем цена новых патч-кабелей, то мы настоятельно рекомендуем вам использовать новые кабели для уборки в шкафу. сетевые перемещения и т. д.

Многожильный и одножильный провод
Почти все коммутационные кабели имеют многожильный провод. Многожильный провод обычно используется в соединительных кабелях из-за его превосходной гибкости. В последнее время в техническом секторе сообщества структурированных проводников ходили разговоры о возможном использовании одножильных проводников для патч-кабелей. Причина внимания на сплошной проволоке заключается в том, что она якобы более стабильна в различных условиях. Обратите внимание, что теперь мы предлагаем нестандартные соединительные кабели из сплошной меди категории 5E с пленумизоляцией различной длины. до 295 футов. Эти кабели подходят для использования в системах кондиционирования воздуха (пленум) и в помещениях.

Рекомендуемые товары

Соединительные кабели Ethernet

КАТ 5Е, КАТ 6, КАТ 6А, КАТ 7, КАТ 8

Массовый Ethernet-кабель

КАТ 5Е, КАТ 6Е, КАТ 6А, КАТ 7А, КАТ 8

Инструменты для установки и тестеры Datacom

СРЕДСТВА ДАННЫХ И ГОЛОСОВЫХ ИНСТРУМЕНТОВ, ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ, КАБЕЛЬ МОНТАЖ

Как сделать соединительные и перекрестные кабели категории 6 (Cat 6) своими руками

• Дом >
• org/ListItem»> Информационный центр >
• Как >
• Как сделать соединительные кабели CAT6

Категории

• Информационный центр
  • Статьи
  • Центр помощи
  • Главная Информация
  • Как
  • Словарь терминов

Компания ComputerCableStore создала следующее «Как сделать соединительные кабели Cat6», чтобы помочь вам сделать собственные сетевые кабели Cat 6 нестандартной длины. В эту статью «Как сделать», которую мы включили, вам нужно будет найти материалы, инструменты и информацию о том, как создавать сквозные патч-корды категории 6 и перекрестные патч-корды Cat6.

Шаг 1: Прежде чем мы начнем собирать соединительный кабель, вам нужно будет отрезать кусок кабеля Cat6. При разрезании кабеля убедитесь, что вы сделали правильные измерения, так как нет ничего хуже, чем сделать патч-корд, который не будет доставать.

Теперь мы начнем, сняв куртку примерно на 1 дюйм с конца. У нас есть различные инструменты для зачистки.

Соблюдайте осторожность при зачистке задней части оболочки, следя за тем, чтобы глубина лезвия стриппера не повредила проводники, но все же прорезала оболочку. Если вы надрежете проводники, то поначалу он может работать нормально, однако со временем проводники порвутся или начнут замыкать.

Шаг 2: Теперь, когда мы сняли куртку с открытыми парами проводников, нам нужно разделить и выпрямить их. Вы можете начать с того, что потяните первую пару и последнюю пару в соответствующие стороны (оранжевый — влево, а коричневый — вправо). Раскрутите их, но не дальше, чем вы сняли куртку. Затем мы разделяем зеленую пару. Потяните бело-зеленый проводник влево, а зеленый вправо. Это оставляет вас с синей парой посередине. Раскрутите синий провод, оставив бело-синий провод слева, а синий справа.

Примечание. Обычно мы не раскручиваем пары Cat 6, за исключением случаев создания патч-кордов. Было бы практически невозможно вставить проводники в нужные места в разъеме, не раскручивая их. (Имейте в виду, что вы хотите сохранить как можно больше крутки каждой пары, чтобы соответствовать стандартам производительности).

Шаг 3: Теперь, когда мы разделили и выровняли все пары, нам нужно расположить проводники в правильном порядке в соответствии со стандартами проводки, которые вы хотите использовать. Для этого примера мы будем использовать стандарт 568-B (наиболее распространенный в патч-кордах). Пожалуйста, сверьтесь с распиновкой  , чтобы найти правильные цветовые коды, соответствующие желаемому стандарту проводки. После того, как вы расположили все провода в правильном порядке, плотно сложите их вместе, как показано на рисунке слева. Сделав это, убедитесь, что провода находятся в правильном порядке, прежде чем переходить к шагу 4.

Шаг 4: Теперь мы обрежем проводники, чтобы они подошли к разъему RJ45. При обрезке убедитесь, что вы сделали хороший чистый срез под углом 90 градусов примерно на 1/2 дюйма от конца куртки. Если вы не сделаете прямой отрезок или отрежете слишком коротко, некоторые проводники могут не достать до контактов в разъеме. Если вы оставите проводники слишком длинными, то при обжатии соединителя оболочка не будет зажата, и вся нагрузка будет на проводники. Это не очень хорошая ситуация! Для правильной обрезки надежно держите провода в правильном порядке только на конце оболочки.

Шаг 5: Теперь, когда наш соединительный кабель Cat 6 подготовлен к заделке, мы почти закончили. По-прежнему крепко удерживая кабель, теперь нам нужно поместить проводники на свои места в модульном разъеме RJ45. Держите модульную вилку RJ45 контактами вверх (к себе) и осторожно вставьте проводники, удерживая их, чтобы убедиться, что они сохраняют свой порядок. Вам нужно будет приложить умеренное усилие, чтобы правильно прикрепить провода к контактам в разъеме. Когда это будет сделано, посмотрите на кончик разъема. Как показано на рисунке слева, вы должны увидеть конец каждого проводника, указывающего на то, что они полностью вставлены. Также обратите внимание на цвета. Все белые провода сверху и все цветные проводники снизу.

Обновление от 03.10.2007. Многие клиенты сообщают, что соединители Cat6 с нагрузочными планками намного проще использовать в процессе заделки. Нагрузочная планка используется для выравнивания проводников в правильном порядке и удержания их на месте во время вставки.

Шаг 6: Аккуратно вставьте только что собранную сборку в модульный обжимной инструмент. При обжиме соединителя вы должны убедиться, что вы используете полный ход обжимного инструмента, чтобы контакты правильно «вгрызались» в проводники. После того, как вы завершили обжим, найдите время, чтобы посмотреть на разъем и убедиться, что все штыри были обжаты и что они имеют хороший контакт с проводниками.

Шаг 7: Если вы создаете прямой (стандартный) патч-корд, заделайте другой конец, повторив этот процесс с первого шага, используя ту же схему проводки, что и первая.
