Разрешенные частоты для безлицензионных раций в России

В России для использования без получения специального разрешения выделены следующие частотные диапазоны:

• LPD (433,075 — 434,775 МГц) — 69 каналов
• PMR (446,00625 — 446,09375 МГц) — 8 каналов
• CB (26,965 — 27,855 МГц) — 40 каналов

Диапазоны LPD и PMR относятся к УКВ (ультракоротким волнам), а CB — к КВ (коротким волнам). Наибольшей популярностью пользуются LPD и PMR рации из-за компактных размеров и хорошего качества связи в городских условиях.

Ограничения по мощности для безлицензионных раций

Для каждого диапазона установлены следующие ограничения по выходной мощности передатчика:

• LPD — не более 10 мВт
• PMR — не более 0,5 Вт
• CB — не более 4 Вт

Превышение указанных значений мощности является нарушением и может повлечь административную ответственность. При этом дальность связи напрямую зависит от мощности передатчика.

Где разрешено использовать безлицензионные рации

Радиостанции, работающие в разрешенных диапазонах LPD, PMR и CB, можно применять:

• В городской черте
• На природе (в лесу, горах, на воде)
• На стройплощадках и в складских помещениях
• В торговых центрах и магазинах
• На массовых мероприятиях

Однако есть ряд объектов и территорий, где использование любых раций, в том числе безлицензионных, может быть ограничено или запрещено.

Где запрещено пользоваться рациями

Существуют места, где применение радиостанций ограничено или полностью запрещено:

• Пограничные зоны и военные объекты
• Режимные предприятия
• Аэропорты и самолеты
• Медицинские учреждения
• Места проведения спецопераций

В этих местах использование раций может быть расценено как нарушение режима секретности или создание помех для специальных служб. Поэтому перед применением радиостанции стоит уточнить, не запрещена ли радиосвязь на конкретной территории.

Основные правила использования безлицензионных раций

При работе с безлицензионными радиостанциями необходимо соблюдать следующие правила:

1. Не превышать разрешенную мощность передатчика
2. Не создавать помех другим пользователям
3. Не использовать ненормативную лексику в эфире
4. Не передавать конфиденциальную информацию
5. Соблюдать правила радиообмена

Нарушение этих правил может повлечь административную ответственность в виде штрафа и конфискации оборудования.

Преимущества и недостатки безлицензионных раций

Радиостанции, не требующие регистрации, имеют ряд плюсов и минусов:

Преимущества:

• Простота приобретения и использования
• Отсутствие необходимости оформления разрешений
• Широкий выбор моделей на рынке
• Доступная цена

Недостатки:

• Ограниченная дальность связи
• Невысокая мощность передатчика
• Возможные помехи от других пользователей
• Отсутствие конфиденциальности переговоров

При выборе между лицензионными и безлицензионными рациями стоит учитывать эти факторы и конкретные задачи применения радиосвязи.

Популярные модели безлицензионных раций

На российском рынке представлен широкий выбор портативных радиостанций, не требующих регистрации. Наиболее популярными являются следующие модели:

• Motorola TLKR T80 Extreme
• Baofeng UV-5R
• Midland GXT1000
• Vector VT-44 H
• Alan 42 Multi

При выборе конкретной модели стоит обращать внимание на дальность связи, время автономной работы, наличие дополнительных функций и защиту от внешних воздействий.

Ответственность за нарушение правил использования раций

За нарушение правил эксплуатации радиоэлектронных средств предусмотрена административная ответственность по ст. 13.4 КоАП РФ:

• Для граждан — предупреждение или штраф от 500 до 1000 рублей
• Для должностных лиц — штраф от 1000 до 2000 рублей
• Для юридических лиц — штраф от 10000 до 20000 рублей

В некоторых случаях возможна конфискация радиооборудования. Поэтому важно соблюдать установленные правила при использовании любых раций, в том числе безлицензионных.

Заключение

Безлицензионные рации — удобное средство связи для повседневного использования. Они не требуют специальной регистрации и просты в эксплуатации. Однако необходимо помнить об ограничениях по мощности и местам применения таких радиостанций. Соблюдение установленных правил позволит избежать проблем с законом и эффективно пользоваться радиосвязью в разрешенных пределах.

Как выбрать портативные радиостанции

В данном обзоре рассматриваются критерии выбора портативных радиостанций для различных применений: охоты и рыбалки, охраны и стройки, профессионалов и радиолюбителей. Для этого разбираются как потребительские свойства каждой группы устройств, так и технические характеристики, которые необходимо понимать при выборе лучшей радиостанции для вашей конкретной задачи.

Типы радиостанций

Радиостанция представляет из себя устройство или комплекс устройств, осуществляющих передачу и/или прием радиоволн. Радиостанции по способу использования можно разделить на три группы:

• Стационарные.
• Мобильные.
• Портативные.

Стационарные радиостанции устанавливаются на неподвижных объектах, мобильные — на подвижных объектах. Портативные предполагают использование в носимом варианте.

Синонимами слова «радиостанция» являются «рация», по сути являющееся сокращением от полного, а также «трансивер» (transciever -приемопередатчик).

Однако, в последнее время рацией называют только мобильные и портативные радиостанции. Носимые рации также называют на зарубежный манер Walkie-Talkie (воки-токи — «болталка-на ходу»). Данный обзор посвящен только портативным радиостанциям.

Технические характеристики радиостанций

К основным техническим характеристикам носимых радиостанций относятся:

1. Диапазон частот.
2. Выходная мощность.
3. Тип антенны.
4. Чувствительность.
5. Избирательность.
6. Количество каналов.
7. Коды CTCSS и DCS.
8. Емкость аккумуляторной батареи
9. Прямой набор частоты и канальный режим.

• От диапазона частот зависит не только различная способность огибания препятствий или проникновения сквозь них, но и необходимость регистрации раций или возможность безлицензионной работы на них. Безлицензионные диапазоны: Citizen Band (CB) — 27 МГц , Low Power Device (LPD) — 433 МГц, Personal Mobile Radio (PMR) — 446 МГц.

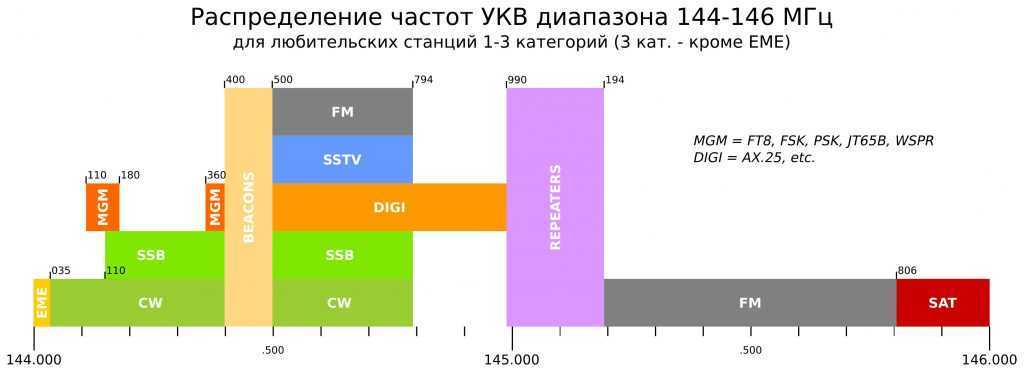

  Любительские диапазоны: VHF (2 м) 144-146 МГц, UHF (70 см) 430-440 МГц. Остальные диапазоны используются различными службами. В общем случае, с ростом частоты уменьшается возможность огибания препятствий и увеличивается степень проникновения сквозь них и отражения от них.
• Выходная мощность определяет возможность передачи информации на большие расстояния. Максимальная мощность носимых радиостанций ограничивается не только емкостью аккумуляторной батареи, но и санитарными нормами. Так, безопасной для человека при передаче рацией на небольшом расстоянии от головы считается мощность 5 Вт на частотах VHF и 4 Вт на UHF. Кроме того, у безлицензионных радиостанций норма максимальной мощности ограничена. На диапазоне CB — 4 Вт, на LPD — 10 мВт, на PMR — 0.5 Вт.
• Тип антенны, наряду с мощностью, определяет дальность связи. У носимых станций антенна может быть портативной или внешней. По соотношению длины антенны к ее длине различают укороченные, полноразмерные и удлиненные антенны. Полноразмерные имеют длину, равную четверти волны, т. е. на 27 МГц — 2.7 м, на 144 МГц — 50 см и около 17 см на 433 и 446 МГц. При укорочении эффективность падает примерно пропорционально квадрату соотношения длины полноразмерной антенны к длине укороченной. Вот почему малое распространение получили портативные CB рации. Ведь, например, антенна длиной 40 см является удлиненной для LPD/PMR, немного укороченной для VHF и очень-очень короткой для CB.
• Чувствительность приемника определяет возможность приема слабых сигналов от значительно удаленных радиостанций.Чувствительность носимой CB рации должна быть не хуже 1.5 мкВ, а у VHF/UHF/LPD/PMR — доли микровольта.
• Избирательность говорит о возможности принимать слабый сигнал при наличии мощного сигнала на соседних частотах. При низкой избирательности высокая чувствительность сводится на нет. Избирательность измеряется в дециБелах и у хороших радиостанций составляет 60 дБ и более.
• Количество каналов у раций чаще всего равно 8, 16, 69, 77, 100 или 128. Восьми-канальные радиостанции с завода обычно запрограммированы на 8 каналов PMR, 69-канальные — на PMR, 77-канальные — на LPD + PMR. Поскольку безлицензионные частоты широко используются, то часто бывает трудно найти свободный канал даже на 77-канальных станциях. Тогда приходит на помощь кодирование CTCSS и DCS.
• Коды CTCSS (Continuous Tone-Coded Squelch System) — это тоны субтональных частот ( ниже 300 Гц), подмешиваемые в низкочастотный сигнал для идентификации «свой-чужой». Вопреки распространенному мнению, что закодированный кодом CTCSS канал никто не сможет прослушать, назначение этого кодирования другое — открывать шумоподавитель только при наличии сигнала «свой» и не прослушивать чужие разговоры на этой частоте. Назначение цифровых субтональных кодов DCS (Digital Coded Squelch) аналогично CTCSS.
• От емкости аккумуляторной батареи (АКБ) зависит время работы радиостанции. Надо понимать, что ток, потребляемый станцией, сильно зависит от режима использования: при передаче он может достигать 1 Ампера и более, при приеме — сотни миллиАмпер, в режиме ожидания десятки мА, в спящем режиме — единицы и доли мА. Спящий режим был придуман для увеличения времени работы от одной зарядки АКБ, когда в режиме ожидания почти все узлы устройства полностью отключаются, а прием включается на долю секунды раз в несколько секунд. При появлении приемного сигнала спящий режим выключается.
• В LPD/PMR радиостанциях обычно используется канальный режим с заранее запрограммированными частотами. В любительских радиостанциях есть и канальный режим и прямой ввод частоты с клавиатуры или валкодера.

Виды портативных радиостанций

Портативные радиостанции можно разделить на три группы:

• профессиональные;
• любительские;
• безлицензионные.

Первые требуют наличия лицензии на использование профессиональной выделенной частоты и подлежат регистрации. Последние можно купить и свободно использовать. Безлицензионные станции, в свою очередь, делятся по цели использования:

• для охоты;
• рыбалки;
• стройки;
• охраны;
• лыжников;
• страйкбола;
• спортсменов;
• радиолюбителей;
• для детей.

Безлицензионные портативные радиостанции

Два участка частот в диапазоне UHF выделено для безлицензионного использования: LPD (433-434 МГц) и PMR (446 МГц).

• LPD — это 69 частот от 433.075 МГц до 434.775 Мгц с шагом 25 кГц. На LPD диапазоне разрешается использование радиостанций небольшой мощности, максимум 10 мВт. Low Power Device в переводе с английского означает «устройство малой мощности». Рации этого диапазона могут быть как 69-канальные, так и 16-канальные с программированием шестнадцати любых частот из 69.

Пример 69 канальной LPD станции — Vector VT-44 Military Scout.

• PMR — это 8 каналов с частотами от 446.00625 до 446.09375 МГц, идущих через 25 кГц. Перевод обозначения Personal Mobile Radio — «персональное мобильное радио». Здесь уже можно использовать более мощные рации, до 0. 5 Вт. PMR радиостанции обычно 8-канальные или 16-канальные. В последнем случае с завода программируются 8 частот без кодов и другие 8 частот с кодами CTCSS.

Фото PMR радиостанции Motorola TLKR T60.

• Для того, чтобы работать на обоих разрешенных безлицензионных участках UHF частот, производители выпускают двухдиапазонные LPD PMR рации 77 и более канальные (69+8) или 16 канальные, у которых часть каналов программируются на LPD, а остальные — на PMR.

Фото 200-канальной LPD PMR рации Roger KP-47.

Какую рацию купить для охоты

Чтобы купить лучшую рацию для охоты, надо определить каким критериям она должна соответствовать:

• брызгозащита;
• хорошая прочность;

• высокая мощность;
• наличие гарнитуры;
• управления голосом;
• бесшумный вызов.

Брызгозащита понадобится для работы во время дождя. Высокая мощность нужна для покрытия больших расстояний. Гарнитура освобождает руки и дает возможность включать рацию на передачу голосом с помощью системы VOX (голосовое управление). Бесшумный вибровызов нужен, чтобы не спугнуть зверя громкими звуками из динамика.

Для охоты рекомендуем Vector VT-44 Turbo, имеющий мощность до 8 Ватт, защиту от брызг, систему VOX и гарнитуру в заводском комплекте.

Лучшая рация для охоты — Vector VT-44 Turbo.

Рации для охоты и рыбалки

Рации для рыбалки должны соответствовать тем же требованиям, что и радиостанции для охоты:

• высокая прочность;
• повышенная мощность;
• голосовое управление;
• бесшумный вызов;
• гарнитура.

Однако, защита от воды на уровне брызгозащиты уже недостаточна. Для рыбаков требуются водонепроницаемые рации, которые могут упасть в воду и находиться там некоторое время, не потеряв своих эксплуатационных качеств. Естественно, полная водонепроницаемость будет хорошим бонусом и для охотников.

Для охоты и рыбалки рекомендуем Vector VT-67S, имеющий класс защиты IP67, что означает допустимое временное погружение под воду на глубину до 1 м.

Лучшая рация для охоты и рыбалки — Vector VT-67S.

Рекомендуем также следующие радиостанции для охотников и рыбаков: Vector VT-80ST Super Turbo, Motorola TLKR-T80 Extreme.

Мощные радиостанции

Для покрытия больших расстояний и дальнего радиуса действия радиостанция должна иметь:

• высокую мощность до 7-10 Ватт,
• длинную антенну с повышенной эффективностью,
• хорошую чувствительность приемника,
• высокую избирательность.

Для получения максимальной дальности радиосвязи требуется не только хороший передатчик, но и высокие технические характеристики приемника, так как на большом расстоянии принимаемые сигналы очень слабы, даже если на передающей стороне находится радиостанции с повышенной мощностью. А длинная хорошо настроенная антенна имеет высокую эффективность и на передачу, и на прием.

Рекомендуем мощные радиостанции Roger KP-52, Vector VT-80 ST Super Turbo, Vector VT-44 Turbo.

Фото мощной портативной станции Roger KP-52.

Радиостанции для охранников

К радиостанциям для охранников предъявляются более высокие требования, чем к обычным безлицензионным рациям для личного использования. Они должны быть:

• очень прочными,
• иметь простое управление,
• обладать высокой надежностью,
• иметь возможность кодирования CTCSS,
• работать длительное время от одной зарядки АКБ.

В полной мере этим требованиям соответствуют RadiusPro RP-102, Vector VT-44 Combat, Vector VT-80 F, Vector VT-50 MTR. В качестве рации для охраны рекомендуем модель Вектор VT-80F. Она имеет шасси из алюминия, корпус из поликарбоната, высокую надежность и прочность, а также очень простое управление. Один или несколько каналов из 16 можно закодировать CTCSS-кодом. Li-Ion АКБ имеет емкость 2300 мАч, что позволяет работать от одной зарядки целые сутки.

Фото модели Vector VT-80F.

Рации для строителей

Чтобы купить хорошие рации для строителей, надо выбирать модели которые устойчивы к следующим воздействиям:

• пыль;
• вода;
• удар,
• вибрация,
• перепады температуры.

Таким образом рация для работы на стройке должна быть:

• пылевлагозащищенной;
• противоударной;
• морозоустойчивой;
• выдерживать прямые солнечные лучи.

Всем этим требованиям удовлетворяет Roger KP-14 — профессиональная станция, выполненная на алюминиевом шасси в прочном поликарбонатном корпусе. Она соответствует международному классу защиты оборудования от внешних воздействий MIL-STD 810.

Фотография Roger KP-14.

Также рекомендуем рации для строителей RadiusPro RP 301 и Vector VT 44 HS.

Какая рация лучше для охоты в лесу

Рации, применяемые для охоты в лесу, должны, в первую очередь, иметь повышенную мощность. Соки, протекающие в листьях и стволах деревьев, сильно ослабляют сигнал передатчика на UHF частотах. А большой массив леса может и совсем задержать радиоволны УКВ и ДМВ диапазонов. Соответственно, радиостанции малой мощности в таких условиях перекрывают совсем небольшие расстояния. Хотя по остальным критериям такие станции не имеют особенностей, советуем, чтобы они имели хорошую защиту от пыли и дождя.

Рекомендуем использовать лучшие рации для леса Vector VT-80 ST Super Turbo с высокой выходной мощность до 10 Ватт и аккумуляторной батареей увеличенной емкости 4200 мАч, а также Vector VT-44 Turbo с мощностью передатчика до 8 Ватт.

Самая мощная портативная рация для леса — Vector VT-80 ST Super Turbo.

Лучшие рации для страйкбола

Рации для туризма, спорта и активных игр, таких как страйкбол, должны быть:

• прочными,
• пылезащищенными,
• влагонепроницаемыми,
• иметь гарнитуру и VOX.

Одной из лучших раций для страйкбола является Vector VT-44 H. Ударостойкий корпус, пыле и влагозащита, система управления передачей с помощью голоса (VOX) и гарнитура идет в заводском в комплекте. Она производится в лучших традициях профессиональных радиостанций, имеет 77 каналов и ударозащищенный жидкокристаллический дисплей. Другими рекомендуемыми рациями для страйкбола, лыжников и туристов являются Vector VT-44 PRO, Vector VT-44 Military Scout, Midland G14.

Vector VT-44 H.

Детские рации

Поскольку детские рации по своей сути являются игрушками, то и особых требований по большой дальности радиосвязи или длительности работы к ним не предъявляется. Радиостанциям для детей должны быть:

• безопасными,
• качественными,

• простыми в управлении,
• недорогими,
• легкими.

Известная американская компания Моторола одной из первых освоила. этот сегмент носимых станций, которые обычно называют Воки-Токи (Walkie-Talkie). Она выпускает для детей качественные, но недорогие рации Motorola TLKR T40, TLKR T41. Эти игрушки продаются комплектами из двух штук. Они очень легкие, не требуют настройки, а их использование доступно любому ребенку. Эти радиостанции малой мощности создают слабое электромагнитное поле, воздействие которого безопасно. Модели Motorola TLKR T41 и TLKR T40 практически одинаковые с некоторыми различиями в форме корпуса и цвете.

Фото комплекта раций для детей Motorola TLKR T40.

Любительские радиостанции

Носимые любительские УКВ радиостанции могут быть:

• однодиапазонными: 2 м (144-146 МГц) или 70 см (430-440 МГц)
• двухдиапазонными: 2 м и 70 см.

Для любительских переносных раций требуются:

• индикация частоты,
• жидкокристаллический дисплей,
• прямой ввод частоты с клавиатуры,
• возможность работы через ретранслятор,
• программирование всех функций с клавиатуры.
• возможность работы на безлицензионных диапазонах LPD и PMR.

Для УКВ связи советуем купить любительские радиостанции Vector VT-43 h3 или Vertex Standard VZ-9. Двухдиапазонная рация Вектор VT-43 h3 выпускается как замена известной модели Vector VT-48 W. Она работает в двух любительских УКВ диапазонах 2 м и 70 см с мощностью до 5 Ватт, а ее жидкокристаллический экран показывает одновременно две частоты. В качестве однодиапазонной любительской рации рекомендуем Vertex Standard VZ-9, который работает только в UHF диапазоне и имеет мощность до 4 Ватт.

Фото двухдиапазонной любительской радиостанции Vector VT-43 h3.

Портативные профессиональные радиостанции

К портативным профессиональным радиостанциям предъявляются следующие требования:

• высокая прочность,
• простое управление,
• повышенная надежность,
• длительный срок службы,
• отличное качество связи,
• CTCSS/DCS кодирование,
• программирование с компьютера.

Компания Моторола выпускает лучшие носимые рации, которые соответствуют самым жестким требованиям к профессиональному оборудованию. Одной из лучших портативных профессиональных раций является Motorola CP 040. Она обладает высокой прочностью, надежностью и высокими техническими параметрами, благодаря чему заслужила самые лучшие отзывы от пользователей в силовых структурах.

Производители радиостанций

Производители радиостанций, как правило, занимают определенную нишу на рынке радиооборудования. Компании, производящие профессиональные рации, обычно не занимаются выпуском бытовых. Или же ограничиваются одной — двумя моделями таких устройств. Изготовители радиостанций бытового использования не занимаются профессиональным оборудованием. Однако есть и исключения. Например, компания Motorola Solutions, Inc. Она производит как высококачественные профессиональные радиостанции, так и недорогие портативные рации для частного использования.

В данном обзоре рассмотрим те компании, которые занимаются производством радиостанций, которые можно использовать на диапазонах LPD и PMR без получения выделенных частот и оформления свидетельства о регистрации.

Motorola

Motorola Solutions, Inc. — американская корпорация, выпускающая оборудование для телекоммуникации и передачи данных. Она разрабатывает и производит действительно высококачественное и надежное радиооборудование для профессиональной сферы. Собственные заводы расположены в нескольких странах на трех континентах. Профессиональные радиостанции для внутреннего рынка США и стран Северной/Южной Америки производятся, в основном, в Мексике, для остального мира — в Малайзии. Большинство бытовых раций изготавливается на китайских заводах, а производителем для Европы значится Motorola GMBH, Германия. У компании Моторола нет радиостанций среднего класса. Или дорогие профессиональные радиостанции, но высокого качества, или же комплекты портативных раций Моторола для детей с весьма скромными характеристиками. Попытки Моторолы выпустить рации среднего класса типа Motorola XTNid особо не увенчались успехом, так как эти станции имели вид профессиональных, а дальность действия, как у детских. На красивых упаковках детских раций можно увидеть, что их радиус действия 16 км, 25 км и даже 50 км. Но надо понимать, что это условные километры для детской игры.

Vector

Vector — корейская компания, производящая качественные полупрофессиональные радиостанции. Это означает, что качество исполнения и защиты от влаги и пыли соответствует профессиональным моделям, но разрешения на эксплуатацию не требуется, поскольку они работают на безлицензионных диапазонах с разрешенной мощностью. Это, пожалуй, лучшие портативные радиостанции для бытового применения по соотношению цена/качество. Производственная линейка Vector достаточно широкая и позволяет выбрать рации для охраны и стройки, охоты и рыбалки, спорта и активных игр, а также водонепроницаемые станции. Портативные радиостанции Вектор отличаются удобным управлением, высокой выходной мощностью и ударопрочным корпусом из поликарбоната.

RadiusPro

RadiusPro — товарный знак компании Union Success Electronic Technology Ltd из Гонконга. Под этим брендом она выпускает в Китаерадиостанции для российского рынка. Рации RadiusPro позиционируются производителем, как профессиональные. Однако, это все же сегмент бытовых безлицензионных радиостанций. Качество изготовления устройств и технические характеристики примерно соответствуют радиостанциям бренда Vector, однако цена заметно выше, чем у аналогичных моделей Вектор. Линейка производимых раций RadiusPro заметно уже, чем у Вектора, и составляет всего 8 моделей: семь полноразмерных станций и одна мини-рация. Тем не менее, среди них вы обязательно сможете выбрать радиостанцию, подходящую для вашей цели использования.

Roger

Roger — бренд российской компании «Компас Радио». Радиостанции изготавливаются на заводах Китая, Тайваня и Южной Кореи. Качество производства остается достаточно высоким, благодаря контролю российскими специалистами. Все модели были разработаны для работы в России с учетом климатических особенностей нашей страны. Портативные рации Roger предназначены для использования в охранной сфере, строительстве, спорте, а также для охоты и рыбалке. Станции отличаются высокой функциональностью и надежностью. В производимой линейке присутствуют профессиональные радиостанции и бытовые безлицензионные, а также новая модель Roger KP-60, которая может работать в режиме ретранслятора.

Midland

Итальянская компания CTE International производит радиостанции под торговыми марками Midland и Alan. Бренд Алан чаще используется для автомобильных раций, а Мидланд — для носимых. Кроме портативных радиостанций, под брендом Midland изготавливаются Bluetooth гарнитуры для раций, ларингофоны и гарнитуры для шлема мотоциклистов. Большинство портативных станций Midland продаются комплектами по две штуки, дополнительно содержащими гарнитуры. Рации Midland пользуются популярностью, благодаря невысокой цене и неприхотливости.

Vertex

Японская компания Yaesu Musen Co., Ltd была создана в 1959 году и выпускала радиооборудование под маркой Yaesu для радиолюбителей и под брендом Vertex — для профессионалов. Радиостанции выпускались в Японии и их качество было отменно высокое. В 1998 году Yaesu Musen приобрела у другой японской компании Marantz брэнд раций STANDARD и стала называться Vertex Standard Co., Ltd. В 2008 году Motorola сформировала совместное с Vertex Standard предприятие, которое в 2012 все же распалось. С приходом Моторолы большая часть раций стала производиться в юго-восточной Азии, а их качество не стало таким безупречным как прежде. Бренд Vertex по прежнему используется для профессиональных радиостанций, но все же есть несколько моделей Vertex для безлицензионного использования на диапазонах LPD и PMR.

Купить любительские и профессиональные портативные радиостанции с доставкой в ваш город Вы можете в интернет-магазине «Вольта». Магазин предлагает широкий выбор носимых раций по минимальным ценам с гарантией отличного качества. Ассортимент включает в себя модели зарубежных производителей Motorola, Midland, Vector, Roger, Vertex Standard, RadiusPro. Выбрать и купить рацию с необходимыми параметрами для охотников, охранников, строителей или личного пользования очень легко, используя фотографии и подробные описания для каждой модели.

куда можно и где запрещено

Читайте в этой статье:

История одной прогулки

В начале шестого утра 37-летний программист из Инсбрука Йоханн Шопль подходил к железнодорожной платформе, откуда пригородный поезд должен был увезти его в долину Отцталь. Стоял погожий осенний день. Впереди у Йоханна было два дня выходных, и он решил, как обычно, провести их в горах. В горы Йоханн ходил с детства и именно поэтому не питал иллюзий: он знал, что чаще всего в горах ошибаются люди, решившие, что они все постигли и всему научились.

В одном кармане куртки Йоханна лежал полностью заряженный мобильный телефон, в другом — портативная рация, настроенная на волну спасателей. Рацию Йоханн брал в горы на всякий случай — если сядет телефон или не будет связи.

К полудню Йоханн поднялся на высоту около трех тысяч метров, перед ним лежал сияющий на солнце ледник. Йоханн ступил на снег и пошел дальше, еще выше. Вскоре зазвонил телефон. Йоханн нажал кнопку ответа, но из-за плохой связи не смог разобрать ни слова.

Звонок дочери удивил его. Зная, что отец в горах, дочь никогда не звонила ему просто так, без дела. Может, что-то случилось? Не отрывая взгляда от индикатора сигнала, Йоханн стал быстро подниматься в гору, рассчитывая, что ближе к вершине сигнал появится. И действительно, вскоре на индикаторе засветилось одно деление. Йоханн сделал еще несколько шагов и уже хотел перезвонить дочери, но в этот момент плотный задутый снег под его ногами громко треснул и Йоханн полетел вниз, в ледяную трещину.

Когда Йоханн пришел в сознание, первое, что он почувствовал — тупую боль в правой ноге. Попробовал пошевелить ей и тут же вскрикнул от боли: нога была сломана в нескольких местах. В таком положении воспользоваться ледобурами и веревкой он, конечно, не мог. Оставалось одно: вызывать спасателей.

Мобильный телефон лежал рядом. Он не разбился, но индикатор показывал полное отсутствие сигнала. На всякий случай Йоханн набрал 112, но — тщетно. Йоханн достал из кармана рацию. Включив ее, он сразу услышал голоса на канале спасателей. Йоханн нажал кнопку «передача». «Внимание всем, кто меня слышит, — произнес он в микрофон. — Я на восточном склоне Вильдшпитце. Попал в трещину. Нужна помощь. Прием». Йоханн отпустил кнопку, но спасатели продолжали говорить о своем: сигнал рации не смог пробить толщу льда и Йоханна никто не услышал. Он повторил вызов, но — с тем же результатом. Йоханн поднес рацию к губам и стал раз за разом повторять: «Всем, кто меня слышит…» Через час, когда он в очередной раз отпустил кнопку «Передача», из рации раздался задорный женский голос: «Мы слышим тебя, парень! Стоим на отметке «три тысячи». Сейчас вызовем спасателей. Можешь объяснить, где ты отдыхаешь?»

Позже Йоханн узнал: его услышала группа немецких туристов. Они поднимались по тому же склону, что и он. На его счастье, у них была включена рация на волне спасателей.

Чем меньше рабочая частота рации, тем лучше волна огибает препятствия, и тем увереннее прием в условиях пересеченной местности

ИЗ СЕТИ:

Использовал ли кто-нибудь рации в США? У нас Midland — 650 с частотой 433.075-434.775 Мгц. Она нормально берет в Альпах. Поэтому интересуюсь по Америке. Мы планируем ее использовать в горах Колорадо,

— nicemarine.

Когда выбирал себе рацию для зарубежных поездок, то спецы посоветовали брать не в этом диапазоне (LPD), а в PMR,

— JEDI.

Что такое рация

Рация — это сокращение от слова «радиостанция». Но сегодня это понятие приобрело и свой собственный смысл. Сегодня рациями называют любые мобильные радиостанции, которые можно сунуть в карман или установить на машину.

Первые мобильные рации появились в американской армии накануне Второй Мировой. Они представляли собой увесистый рюкзак с длинной гибкой антенной. Вне всяких сомнений это был прорыв в радиосвязи: солдат-связист мог передавать нужную информацию с поля боя на бегу, не останавливаясь. Эти первые рации американцы назвали walkie-talkie — «иди и говори». Название это прижилось, хоть и слегка поменяло смысл. Сегодня walkie-talkie означает легкую маломощную «мыльницу» с небольшим радиусом действия.

Радиотехника сороковых годов работала на лампах. Они требовали больших и тяжелых источников питания. Все изменилось с изобретением полупроводников. В начале 60-х удалось, наконец, сделать по-настоящему легкую и удобную рацию, которая помещалась на ладони руки и при этом обеспечивала связь на расстояние нескольких километров. Примерно в этом виде рация и дошла до наших дней.

Сегодня рации активно используют в полиции и в МЧС, в охранных структурах и в строительстве. Знают им цену охотники, рыбаки и спортсмены. Молодые мамы оценили удобства радионяни. А если у вас, например, есть лодка, то при передвижении на ней в городской черте, вы просто обязаны иметь на борту рацию речного диапазона (300-340 МГц). Рации могут пригодиться и в заграничных путешествиях.



Удобный вариант переноски рации — на лямке рюкзака: хорошо слышны переговоры и всегда под рукой

Зачем нужна рация заграницей

Прогулки по горам и лесам

• В горах вдали от населенных пунктов мобильные телефоны часто не ловят совсем, и рация остается единственным средством связи с внешним миром. Для альпинистов и горных туристов рации обязательны. Практически непременным атрибутом снаряжения стала рация и для фрирайдеров — лыжников, которые катаются вне подготовленных трасс.
• Но рация будет вам полезна и в том случае, если вы не собираетесь выходить «за веревочки». Допустим, вы катаетесь по трассам вдвоем или небольшой компанией. В толпе на спуске потеряться легко: один притормозил, другой свернул в сторону, и вот вы уже не знаете, где искать друг друга. Конечно, на трассах исправно работают мобильные телефоны. Но для этого нужно иметь местную SIM-карту. А в некоторых странах, например, в Америке, SIM-карта ведущих операторов сотовой связи продается только с контрактом.

#ЛАЙФХАК

В США — четыре основных оператора сотовой связи. Чтобы оформить у них SIM-карту и получить телефонный номер, нужно быть резидентом: иметь в США постоянное место жительство и счет в банке. Туристу, приехавшему в Америку на две-три недели, SIM-карту не оформят. Правда, не так давно появились фирмы-посредники. Они заключают контакт с операторами сотовой связи, а потом продают трафик в розницу всем желающим. Но это не очень надежно.

• Другой вариант — платить за роуминг. Однако, мы все хорошо знаем, сколько он стоит. Куда проще «скричаться» по рации: нажал кнопку и говори, сколько хочешь. Эфир — бесплатный. К тому же, в разговоре может принять участие вся компания: ведь все, кто настроен на один канал, слышат друг друга.
• Все сказанное актуально и в том случае, если вы занимаетесь трекингом и идете компанией по маршруту. Или путешествуете на велосипедах. К примеру, одни остались на тропе, а другие пошли делать селфи на фоне красивого озера. С помощью рации легко выяснить, как идут дела у любителей «себяшек», и скоро ли ждать их возвращения.

Путешествие на автомобиле — в компании или в одиночку

• Допустим, вы отправились в путешествие с друзьями, и все решили ехать на своих машинах. Получается колонна из нескольких автомобилей. Без связи между машинами будет сложно. Всегда хочется обсудить с друзьями детали маршрута. А может, первый в колонне едет слишком быстро, и вам тяжело за ним держаться. Часто бывает, что кто-то начинает отставать и проскакивает нужный поворот. Ситуация с мобильными телефонами та же: или местные SIM-карты, или роуминг. Рация легко решает эту проблему: вы можете оставаться на связи всей компанией практически непрерывно.
• Рация пригодится вам и в том случае, если вы едете на машине один. Дело в том, что рациями активно пользуются дальнобойщики. Они предупреждают друг друга об авариях, заторах, полицейских рейдах, подсказывают друг другу пути объезда, советуют, где можно подешевле купить топливо. Если настроиться на их волну, вы будете знать всю обстановку на дороге. Причем не обязательно подслушивать, вы можете стать полноценным участником разговора: никакой дискриминации в эфире нет. А русскоязычных водителей грузовиков в Европе не так уж мало. Правда, чтобы настроиться на волну дальнобойщиков, нужна станция специального диапазона. Но об этом позже.

Автомобильная рация. Сама рация стационарно устанавливается на автомобиль, а на крышу ставят длинную гибкую антенну

#ЛАЙФХАК

Если вы берете за границей машину в аренду, то имейте в виду: во многих европейских странах в прокатах есть очень удобная опция. Вместе с машиной вы можете взять в аренду сотовый телефон с местной SIM-картой. Кроме того, что он послужит вам навигатором, его можно использовать и как модем, подключая к нему по Wi-Fi свои телефоны.

Путешествие на круизных судах

• На круизных судах обычная мобильная связь не работает. А потеряться на судне очень просто. Круизные лайнеры это большие плавучие города. Они включают в себя десятки ресторанов, магазинов, детских комнат. Даже если вы знаете точно, что ваши друзья где-то на открытой палубе принимают солнечные ванны, можно потратить полдня прежде, чем вы их найдете. Некоторые круизные компании организуют на своих лайнерах собственную сотовую связь. Она действует в пределах судна. С помощью специального приложения можно подключить к ней свой телефон. Другой вариант — взять в аренду сотовый телефон на корабле. Тем не менее, многие пользуются рациями: за них не нужно платить, и их не нужно сдавать, когда вы будете сходить на берег.
• В портах, куда будет заходить ваш лайнер, рации решат и проблему связи на берегу.

В море сотовая связь не работает. Чтобы не терять родных и близких на круизном лайнере, удобно использовать рации. Они пригодятся и во время захода в порты

Радионяни

• Если вы отправляетесь на отдых с маленьким ребенком, то за границей, как и в России, вам может пригодиться радионяня. К примеру, вы сняли семьей домик у моря. Наступил вечер, вы положили ребенка спать, а сами захотели посидеть за столом в саду или на веранде. Имея под рукой радионяню, вы будете уверены, что услышите, если ребенок проснется. Обычный радиус действия радионяни около двухсот метров. Так что, у вас есть шанс даже искупаться вечером, если море близко, или посидеть в соседнем кафе.

ИЗ СЕТИ:

Интересно, а можно с рацией пойти в Disneyland или Universal Studios Park? Имхо, удобно очереди занимать с ребенком — пока один взрослый стоит в очереди, второй с ребенком гуляет. Как подходит время — можно сообщить по рации,

— Sara L.

В парках Орландо очень многие ходят с рациями. Именно для поиска друг друга и занятия очередей,

— Павлин.

Что нужно знать про рацию, которую вы используете

Однако, не все просто в мире радиосвязи. Она начала развиваться больше века назад, когда нынешние союзные государства были заклятыми врагами. По мере того, как радиостанции поступали на службу в армию, на море и в полицию, государства выделяли им частоты. Но поскольку координации в этом вопросе не было, то эти частоты в каждой стране оказались разными. В результате получилось, что рации, в одной стране работающие на любительских диапазонах, начинали вещать на частотах специальных служб в другой. Так что, мир разрешенных диапазонов и сегодня достаточно хаотичный. Даже в Евросоюзе, где нет никаких границ, могут быть разные правила использования одной и той же рации буквально в соседних странах: от полной свободы до полного запрета.

#ВАЖНО

Первое и главное, что вы должны знать про свою рацию — частотный диапазон, в котором она работает. Рабочий диапазон вы найдете в паспорте на рацию. Отправляясь с ней в заграничную поездку, нужно знать, разрешен ли этот диапазон в данной конкретной стране. Вторая по значимости характеристика — мощность передатчика. На нее тоже есть ограничения.

Диапазон PMR (446,000—446,200 MHz)

Если вы уже приуныли, то напрасно. Не все так трагично. Если вы собираетесь много путешествовать со своей рацией и не хотите каждый раз заморачиваться вопросом — можно с ней в эту страну или нет, вам лучше всего подойдет диапазон PMR (Private Mobile Radio). Это так называемый Европейский стандарт безлицензионной радиосвязи. Этими рациями можно пользоваться свободно, безо всяких ограничений и разрешений практически везде, за редкими исключениями типа Японии.

Максимальная разрешенная мощность передатчика в диапазоне PMR — 0.5 ватта. Рации этого диапазона свободно продаются в России и имеют довольно широкий выбор моделей.

Диапазон PMR имеет 16 выделенных каналов (Таблица 1). Рации обычно продаются в восьмиканальном исполнении. Номера их каналов соответствуют первым восьми.

Таблица 1. Частотные каналы диапазона PMR (в скобках указаны номера каналов для восьмиканальных радиостанций). Шаг 12.5 кГц.

Однако, свобода использования этих раций имеет и обратную сторону. Дело в том, что чем выше частота, тем короче длина волны. А чем короче длина волны, тем хуже она огибает препятствия. Так что, в горах рация PMR может не “взять», если второй человек находится неподалеку, но за скалой или крутым перегибом.

Кроме того, в диапазоне PMR бывает тесновато: в популярных местах типа горнолыжных курортов все каналы могут быть заняты и вам придется делить канал с другой компанией.

Диапазон LPD (433,075-434,750)

LPD (Low Power Device) — еще один популярный диапазон для портативных раций. Разрешенная мощность здесь намного ниже — всего 10 мВт. Зато рабочая длина волны этих станций чуть больше. И, как результат, в условиях гор и другой пересеченной местности рации LPD диапазона работают немного лучше, чем PMR.

В заграничных поездках хлопот с LPD-рациями существенно больше, чем с PMR: многие страны полностью запрещают их использование на своей территории. К плюсам можно отнести большое число выделенных каналов. В отличие от многоголосого и многоязыкого «муравейника» на PMR, тут всегда можно найти канал, на котором никого нет.

Диапазон LPD имеет 69 каналов (Таблица 2). Рации могут продаваться и в восьмиканальном исполнении. Их рабочие частоты указаны в той же таблице.

Таблица 2. Частотные каналы диапазона LPD (в скобках указаны номера каналов для восьмиканальных радиостанций). Шаг 25 кГц.

Выбор раций этого диапазона тоже достаточно большой. Причем на рынке представлено немало моделей, которые могут работать в обоих диапазонах — и PMR, и LPD. К примеру, некоторые модели имеют 16 каналов: восемь — в диапазоне PMR, и столько же — в LPD.

#ЛАЙФХАК

Если своей рации у вас еще нет, и вы не определились с выбором, обратите внимание на двухдиапазонные модели. Они будут не намного дороже, но зато в зависимости от страны и условий использования рации, вы сможете выбрать наиболее оптимальный диапазон и частотный канал.

Диапазон СВ (27 Мгц)

СВ (Citizen`s Band, произносится как Си-Би) — самый низкочастотный диапазон из тех, на которые не нужна лицензия. За счет длинной волны (около 11-ти метров) сигнал этих раций хорошо огибает препятствия, и они надежно работают даже в условиях пересеченной местности. Но именно по причине низкой рабочей частоты эти рации получаются большими, требуют мощных источников питания, и им нужна большая антенна, без которой дальность приема резко падает. Поэтому эти рации сегодня делают практически только в автомобильном варианте: сама рация стационарно устанавливается в автомобиль, а на крышу или задний бампер ставят большую гибкую антенну. На российском рынке осталась только одна модель портативной рации диапазона СВ, которая выпускается уже около двадцати лет.

Мы не упоминали бы о СВ-рациях вовсе, но именно на каналах этого диапазона общаются дальнобойщики. Для использования в горах или на круизном лайнере рации СВ подойдут плохо. А вот, если вам предстоят дальние путешествия на автомобиле, то есть смысл подумать о них.

Максимальная разрешенная мощность передатчика в этом диапазоне — 4 Вт.

Другие диапазоны

К любительским относятся также диапазоны FRS (Family Radio Service) и GMRS (General Mobile Radio Service). Они используют частоты в интервале 462 — 467 МГц. Это американские стандарты безлицензионной мобильной радиосвязи (аналог европейского PMR, но на других частотах).

Кроме того, для использования в любительских целях выделены частоты в метровом УКВ-диапазоне (VHF 136 -174 МГц). Радиолюбители называют его «двойкой» — за длину волны, которая в середине диапазона равна примерно двум метрам.

#ВАЖНО

Радиостанции диапазонов FRS/GMRS ни в России, ни в Европе использовать нельзя. Эти частоты рассчитаны на свободное использование только в США и странах, которые используют тот же стандарт: Канада, Австралия и Новая Зеландия, страны Латинской Америки.

А чтобы выйти в эфир в любительском диапазоне VHF (136 -174 МГц), нужно сдавать квалификационный экзамен, получать лицензию и личный позывной.

Современные рации могут обладать различными уровнями защиты от воды. Есть рации, которые не тонут, если их уронить в воду. Некоторые рации способны работать даже под водой

Что и где разрешено

Россия

В нашей стране можно свободно использовать мобильные рации трех диапазонов — PMR, LPD и СВ. Регистрировать их не нужно, лицензию получать тоже.

Европа и Турция

PMR

В Европе рации этого диапазона разрешены к свободному использованию во всех странах. Однако, в Латвии вы должны иметь при себе подтверждение типа станции. Этим подтверждением может быть копия латышского сертификата соответствия стандартам или паспорт на рацию. В Ирландии требуется обязательное использование субтонов. В Турции нужно иметь именное разрешение. Запросить его можно в Министерстве транспорта и связи (Телефон в Анкаре:  +90 312 203 10 00).

Сертификат соответствия стандартам — правительственный документ. Его получают дистрибьюторы и оптовые продавцы радиоэлектроники прежде, чем отдадут свой товар в официальную продажу. Сертификат подтверждает, что данную модель рации — или другого электронного устройства, можно использовать на территории этой страны. Копия такого сертификата — лучшая охранная грамота для рации. Найти его можно в сети.

LPD

В Европе LPD-рациями можно свободно пользоваться в Австрии, Германии, Голландии, Греции, Исландии, на Кипре, в Норвегии, Польше, Словакии, Словении, Франции и Швеции. Полностью запрещено использование раций диапазона LPD в Бельгии, Дании, Ирландии, Латвии, Литве, Люксембурге, Португалии, Великобритании, Турции, Финляндии, Швейцарии, Хорватии и Эстонии. В Италии эти рации можно использовать свободно, но только с 1-го по 20-й канал (частоты 433,075 — 433. 550).

США и Южная Америка

В США и странах Южной Америки — Мексике, Бразилии, Аргентине, Чили, рациями диапазона PMR можно пользоваться свободно.

На рации LPD-диапазона нужно иметь разрешение.

Япония

Страна восходящего солнца отличилась тем, что у нее все свое — и безлицензионные частоты тоже. Они не совпадают ни с европейскими, ни с американскими. Поэтому, чтобы воспользоваться в Японии рациями PMR и LPD диапазонов, нужно запрашивать разрешение.

#ВАЖНО

В отличие от многих других государств, в Японии власти следят за использованием раций. Если у вас не окажется разрешения, могут возникнуть неприятности.

Австралия и Новая Зеландия

В Австралии и Новой Зеландии на радиосвязь распространяются те же правила и стандарты, что и в США. Это означает, что PMR использовать можно, а на LPD нужно разрешение. На станции диапазона СВ в Новой Зеландии нужна лицензия, в Австралии — нет.

Израиль

В Израиле можно без ограничений пользоваться рациями PMR-диапазона. Эти рации свободно продаются в магазинах и никто не спрашивает разрешение на них. Случаи возникновения конфликтов из-за этих раций неизвестны. Однако, враждебное к Израилю окружение и практически непрерывное нахождение в состоянии войны накладывают некоторые особенности на использование раций туристами.

Местные жители настойчиво рекомендуют всегда иметь с собой документ, который подтверждал бы правомочность использования вашей рации. В идеале это ответ из Министерства торговли на ваш запрос, но можно обойтись и паспортом на рацию на английском языке с указанием диапазона.

LPD диапазон в Израиле также является любительским и не перекрывает частоты специальных служб. Однако, на рации этого диапазона нужно запрашивать разрешение Министерства экономики. Запрос отправляется на электронную почту правительственного контактного центра: [email protected]. Срок рассмотрения заявки — до 35 дней.

ИЗ СЕТИ:

Всем доброго времени суток!Едем в Израиль, планируем брать на прокат два автомобиля. Для удобства связи хотелось бы взять с собой рации. Можно ли ввозить на территорию Израиля рации и нужно ли их декларировать при ввозе?

— Homas.

В январе 2010-го провозил в Тель-Авив 5 штук Motorola MAG ONE 300. Летел на гастроли, нигде их не декларировал, сдал в багаж чемодан и всё. Вожу эти Моторолы с собой на каждые гастроли, всегда сдаю в багаж и никаких проблем,

— Nashtet.

Египет

Египет — страна непредсказуемая. Что там запрещено, не всегда знают даже те, кто поставлен эти запреты охранять. На практике туристы пользуются бытовыми рациями без ограничений. Местный персонал это видит и никаких возражений использование раций у них не вызывает. Портативными рациями активно пользуются в Египте и местные строители.

С другой стороны, реальные законы могут быть в Египте достаточно строгими. К примеру, до 2009-го года там формально было запрещено использование GPS-навигации в бытовых целях. Иначе говоря, автомобильные навигаторы находились вне закона. Большинство местных жителей и туристов, которые активно ими пользовались, узнали об этом, когда отменяли запрет.

#ВАЖНО

Известен также случай, когда семейная пара, прилетевшая в Египет с маленьким ребенком, целый час давала объяснения в аэропорту из-за обычной радионяни.

Провозить рации лучше в багаже, сняв с них аккумулятор и антенну. Это позволит избежать ненужных конфликтов в зоне досмотра

Юго-Восточная Азия

Никакой информации о каких-либо запретах на использование раций «портативных» диапазонов в странах Юго-Восточной Азии найти не удалось. На практике все желающие активно пользуются там бытовыми рациями, и проблем ни у кого не возникало.

Круизные суда

На большинстве круизных судов нет никаких ограничений на использование бытовых портативных раций. Однако, конкретная ситуация зависит от правил, действующих в круизной компании, которой принадлежит судно. Из крупных круизных компаний известно, что NCL не приветствует, когда пассажиры пользуются на судах своими рациями. Все остальные компании относятся к рациям клиентов вполне лояльно.

Радионяни

Радионяни это тоже маленькие рации, но никаких законодательных ограничений на их использование в популярных странах нет. Мощность передатчика радионяни невелика, радиус действия — тоже. Кроме того, радионяни работают в метровом телевизионном диапазоне, которым спецслужбы не пользуются. Исключение составляет опять же Япония. В ней нельзя использовать радионяни, сделанные для американского рынка: они перекрывают частоты портовых служб. Иначе говоря, если вы купили радионяню в России, можете смело ехать с ней в Японию. Если же покупали в Америке, то её придется оставить дома.

ИЗ СЕТИ:

Собираемся в круиз. В одном из отчетов наткнулась на использование рации. Стоит заняться поисками и на что обратить внимание при выборе?

— Taisa.

Мы купили перед круизом Motorola TLKR T6. Результат следующий: на судне связь дотягивала от каюты (12148, ближе к корме) до Tiger bar (6 палуба ближе к носу). На суше пробовали в Гибралтаре: одна точка — аэропорт (середина ВВП) Гибралтара, другая точка — Main street, не самое начало. По прямой — примерно 1200-1500 м,

— kamibo.

Провоз раций через границу

В отличие от мобильных телефонов, которые лежат в кармане каждого пассажира, рации в ручной клади встречаются значительно реже. Поэтому пограничники часто досконально не знают всех правил использования раций. К тому же, понять, разрешена рация в данной стране или нет, по ее внешнему виду невозможно.

Чтобы у вас не возникло проблем на границе, есть два простых правила:

1. Перевозите рацию в багаже. Никаких ограничений на провоз через границу раций, разрешенных в данной стране, не существует. Это относится и к ручной клади. Если пограничник настаивает на другом, он просто перестраховывается. Тем не менее, чтобы избежать конфликта, лучше положить рацию в багаж. Иногда пограничники требуют, чтобы с нее были сняты антенна и аккумулятор. Чтобы не травмировать их тонкую психику, вы можете сделать это заранее и тем самым избежать препирательств на границе.
2. Возьмите с собой паспорт на рацию. В случае возникновения вопросов на границе, вы сможете подтвердить диапазон, в котором работает ваша рация, и ее мощность, и избежать ненужных конфликтов.



«Сокол! Я — Незабудка!» Если вы поедете в путешествие с рацией, у вас будет шанс сказать эти слова своему горнолыжному «соколу», лихо пролетевшему вниз по склону и забывшему на миг про свою «незабудку». Когда “сокол” остановится и осмотрится по сторонам, он поймет, что потерял “незабудку”. Но вместо того, чтобы метаться в поисках вас у подъемника, или идти пешком в гору, он просто поднесет рацию к губам и, словно в ответном поцелуе, скажет: «Слышу тебя, Незабудка! У меня все отлично».



Автор: Дмитрий Ежков.

Любительская радиосвязь против профессиональной системы радиосвязи

Для решения задачи оперативной радиосвязи на предприятии существует два пути.

Первый: использование радиостанций в любительских безлицензионных диапазонах частот 433-434 МГц (69 доступных каналов) /446. 0-446.1 МГц (8 доступных каналов).

Второй: построение собственной системы профессиональной радиосвязи в лицензируемых частотных диапазонах 136-174 МГц или 400-470 МГц.

Использование радиочастотного ресурса в Российской Федерации регулируется Федеральным законом «О связи» от 07.07.2003 N 126-ФЗ.

Первый способ

В первом случае, согласно закону, разрешается использование радиосредств только в портативном исполнении с выходной мощностью передатчика не более 0,01 Вт для диапазона 433-434 МГц и не более 0,5 Вт для диапазона 446.0-446.1 МГц. Запрещается использование радиосредств, стационарно устанавливаемых на подвижных объектах, в зданиях, сооружениях, с использованием выносных антенных устройств. То есть, в этих диапазонах частот нельзя использовать ни ретрансляторы, ни автомобильные радиостанции, ни портативные радиостанции с мощностью выше разрешённых. Большинство профессиональных носимых радиостанций не имеют технической возможности быть запрограммированными на мощность меньше 1 Вт. Таким образом, их применение в безлицензионных диапазонах частот юридически невозможно.

Указанные ограничения существенно снижают возможность организации качественной устойчивой надёжной радиосвязи на предприятиях, особенно в условиях сложного рельефа, большого количества строений, зданий, сооружений, металлических и железобетонных конструкций, так как дальность связи и качество связи зависят исключительно от взаимного расположения радиоабонентов.

Кроме того, радиостанции, подходящие по своим техническим характеристикам для использования в безлицензионных диапазонах частот, как правило имеют исполнение, не отвечающее требованиям использования этих радиостанций в производственных процессах, связанных с регулярным загрязнением, попаданием воды, агрессивных химических сред, в условиях высокого уровня акустических шумов, в непрерывном круглосуточном режиме работы. Это связано с тем, что такие радиостанции производители не позиционируют для применения в профессиональной деятельности, а предполагают их использование в более щадящих условиях любительского уровня.

Ещё один недостатком использования любительских безлицензионных диапазонов частот является их общедоступность, массовое использование, и, как следствие, высокая загруженность, наличие большого количества помех с высоким энергетическим уровнем, возможность умышленного, либо неумышленного несанкционированного доступа в радиосеть предприятия посторонних лиц, что чревато нарушением управления производственными процессами.

В связи с применением только портативных радиостанций, отсутствует возможность использования различных функционалов, дополняющих радиосвязь полезными свойствами, таких как запись переговоров, осуществление персональных вызовов, идентификация радиоабонентов, возможность дистанционного вхождения в радиосеть, находясь вне зоны действия радиосети и т.д..

Второй способ

Второй способ организации радиосвязи на предприятии, опять же согласно закону «О связи», предполагает получение разрешения на использование радиочастот в органах Россвязьнадзора для использования радиосредств на выделенных частотах в диапазонах 136-174 МГц или 400-470 МГц.

В этом случае предусмотрен определённый порядок выделения необходимого частотного ресурса по запросу от предприятия. При этом запрашиваемый радиочастотный ресурс может быть предоставлен только при наличии доступного свободного ресурса на данной территории. При отсутствии такового, в заявке может быть отказано.

Срок рассмотрения заявки составляет 60 дней, а оформление всех документов при положительном решении о выделении требуемого частотного занимает до 150 дней.

В случае получения требуемого частотного ресурса, на предприятии можно построить полноценную систему радиосвязи, отвечающую всем требованиям, предъявляемым к ней, и решающей все необходимые задачи:

• обеспечение требуемой зоны радиопокрытия и качества связи, включая внутренние помещения зданий, сооружений, туннели, бункеры и т.д., за счёт 1) использования системы из связанных друг с другом базовых станций и ретрансляторов, размещаемых в местах, обеспечивающих полное радиопокрытие вне зависимости от месторасположения радиоабонентов; 2) использования абонентских радиосредств с достаточно высокой выходной мощностью; 3) использование качественных, в том числе распределённых, антенных систем с высоким коэффициентом усиления;
• обеспечение достаточной канальной ёмкости для гарантированной оперативной связи любого количества радиоабонентов и разговорных групп;
• организация любого необходимого числа групп радиосвязи с возможностью одновременного прослушивания нескольких групп как на абонентских радиостанциях, также на рабочих местах сотрудников при использовании приложений диспетчеризации радиосвязи и с помощью мобильных приложений на смартфонах и планшетах;
• использование любых удобных, подходящих, с требуемыми параметрами и свойствами радиосредств: возимых, стационарных радиостанций, ретрансляторов, портативных радиостанций для тяжёлых условий эксплуатации в защищённом исполнении по стандартам IP67, IP68, во взрывозащищённом исполнении и т. д.;
• использование различных аксессуаров: гарнитур в противошумном исполнении, скрытого ношения, с креплением на каску; аккумуляторов с повышенной ёмкостью, групповых зарядных устройств и т.д.;
• осуществление любых типов вызовов: групповых, индивидуальных, приоритетных, аварийных и т.д.;
• возможность обеспечения записи радиопереговоров с привязкой к персональному номеру радиоабонента и времени;
• доступ в радиосети с рабочих мест или смартфонов с помощью специальных программных приложений, устанавливаемых на соответствующие устройства сотрудников, что позволяет быть на связи, не находясь в зоне действия радиосети;
• посылка аварийных сигналов: тревожная кнопка, «упавший человек», «одинокий работник»;
• определение местоположения радиоабонентов, в т.ч. в помещениях с использованием технологий Indoor-позиционирования;
• одновременное прослушивание радиопереговоров в нескольких разговорных группах с возможностью гибкого регулирования звука в них, коммутации разговорных групп, осуществления мультигрупповых и циркулярных вызовов.
• работа в радиосетях различных служб и диапазонов частот (например, ЖД, берег-судно), используя одну радиостанцию либо компьютерное или мобильное приложение;
• передача телеметрической информации.

Частоты CB, LPD, FRS, PMR, KDR, GMRS

частоты CB, LPD, FRS, PMR, KDR, GMRS

субканалы CTCSS,CDCSS

тоны DTMF

CB

CB (Citizen Band — гpажданский диапазон). Связь на этих частотах в России была pазpешена в 1988 г, и долгое время CB был единственным диапазоном для свободного пользования. Во всем мире этот диапазон выбран для гражданского применения не случайно. Радиоволны с частотой 27 МГц очень редко распространяются на большие расстояния за счет отражения от ионосферы. Однако, эти эффекты, так называемые «прохождения», появляются и на этих частотах, правда, преимущественно в летний период.

Благодаря большой длине волны (около 11 м) здесь еще выражены эффекты огибания препятствий, и дальность связи может быть больше по сравнению с более высокочастотными УКВ диапазонами, где она зачастую определяется прямой видимостью. За прошедшее время в этом диапазоне образовалась достаточно обширная сеть связи. В настоящее время, имея CB радиостанцию можно связаться с пожарной охраной, милицией, скорой помощью и так далее, напрямую или через специальные диспетчерские службы, которые окажут вам помощь, вызвав по телефону нужного абонента.

Таблица примерной усредненной дальности связи:
— Между портативными рациями — (от 1 до 5 км.)
— Между автомобильной и портативной рацией — (от 2 до 8 км.)
— Между автомобильными рациями — (от 15 до 25 км.)
— Между базовой и портативной рациями — (от 3 до 10 км.)
— Между базовой и автомобильной рациями — (от 15 до 35 км.)
— Между базовыми рациями — (от 30 до 80 км.)

При этом для портативных станций мощность передатчика около — 4 Вт, а для автомобильных и базовых станций — 4 или 10 Вт. Увеличение мощности автомобильных и базовых станций без увеличения высоты установки антенны, не приводит к существенному увеличению дальности связи. Это связано с так называемым расстоянием первого скачка, когда радиоволна претерпевает первое отражение от поверхности земли. Приемник, расположенный чуть дальше этого радиуса может вообще не принять сигнал передатчика, сколь бы он ни был силен. Его могут услышать, но иногда уже за несколько сотен или тысяч километров.

Соответствие каналов, сеток и частот (МГц)

Канал	Сетка 1	Сетка 2	Сетка 3	Сетка 4	Сетка 5	Сетка 6	Сетка 7	Сетка 8	Сетка 9	Сетка 10	Сетка 11
1	25,165	25,615	26,065	26,515	26,965	27,415	27,865	28,315	28,765	29,215	29,665
2	25,175	25,625	26,075	25,525	26,975	27,425	27,875	28,325	28,775	29,225	29,675
3	25,185	25,635	26,085	26,535	26,985	27,435	27,885	28,335	28,785	29,235	29,685
4	25,205	25,655	26,105	26,555	27,005	27,455	27,905	28,355	28,805	29,255	29,705
5	25,215	25,665	26,115	26,565	27,015	27,465	27,915	28,365	28,815	29,265	29,715
6	25,225	25,675	26,125	26,575	27,025	27,475	27,925	28,375	28,825	29,275	29,725
7	25,235	25,685	26,135	26,585	27,035	27,485	27,935	28,385	28,835	29,285	29,735
8	25,255	25,705	26,155	26,605	27,055	27,505	27,955	28,405	28,855	29,305	29,755
9	25,265	25,715	26,165	26,615	27,065	27,515	27,965	28,415	28,865	29,315	29,765
10	25,275	25,725	26,175	26,625	27,075	27,525	27,975	28,425	28,875	29,325	29,775
11	25,285	25,735	26,185	26,635	27,085	27,535	27,985	28,435	28,885	29,335	29,785
12	25,305	25,755	26,205	26,655	27,105	27,555	28,005	28,455	28,905	29,355	29,805
13	25,315	25,765	26,215	26,665	27,115	27,565	28,015	28,465	28,915	29,365	29,815
14	25,325	25,775	26,225	26,675	27,125	27,575	28,025	28,475	28,925	29,375	29,825
15	25,335	25,785	26,235	26,685	27,135	27,585	28,035	28,485	28,935	29,385	29,835
16	25,355	25,805	26,255	26,705	27,155	27,605	28,055	28,505	28,955	29,405	29,855
17	25,365	25,815	26,265	26,715	27,165	27,615	28,065	28,515	28,965	29,415	29,865
18	25,375	25,825	26,275	26,725	27,175	27,625	28,075	28,525	28,975	29,425	29,875
19	25,385	25,835	26,285	26,735	27,185	27,635	28,085	28,535	28,985	29,435	29,885
20	25,405	25,855	26,305	26,755	27,205	27,655	28,105	28,555	29,005	29,455	29,905
21	25,415	25,865	26,315	26,765	27,215	27,665	28,115	28,565	29,015	29,465	29,915
22	25,425	25,875	26,325	26,775	27,225	27,675	28,125	28,575	29,025	29,475	29,925
23	25,455	25,905	26,355	26,805	27,255	27,705	28,155	28,605	29,055	29,505	29,955
24	25,435	25,885	26,335	26,785	27,235	27,685	28,135	28,585	29,035	29,485	29,935
25	25,445	25,895	26,345	26,795	27,245	27,695	28,145	28,595	29,045	29,495	29,945
26	25,465	25,915	26,365	26,815	27,265	27,715	28,165	28,615	29,065	29,515	29,965
27	25,475	25,925	26,375	26,825	27,275	27,725	28,175	28,625	29,075	29,525	29,975
28	25,485	25,935	26,385	26,835	27,285	27,735	28,185	28,635	29,085	29,535	29,985
29	25,495	25,945	26,395	26,845	27,295	27,745	28,195	28,645	29,095	29,545	29,995
30	25,505	25,955	26,405	26,855	27,305	27,755	28,205	28,655	29,105	29,555	30,005
31	25,515	25,965	26,415	26,865	27,315	27,765	28,215	28,665	29,115	29,565	30,015
32	25,525	25,975	26,425	26,875	27,325	27,775	28,225	28,675	29,125	29,575	30,025
33	25,535	25,985	26,435	26,885	27,335	27,785	28,235	28,685	29,135	29,585	30,035
34	25,545	25,995	26,445	26,895	27,345	27,795	28,245	28,695	29,145	29,595	30,045
35	25,555	26,005	26,455	26,905	27,355	27,805	28,255	28,705	29,155	29,605	30,055
36	25,565	26,015	26,465	26,915	27,365	27,815	28,265	28,715	29,165	29,615	30,065
37	25,575	26,025	26,475	26,925	27,375	27,825	28,275	28,725	29,175	29,625	30,075
38	25,585	26,035	26,485	26,935	27,385	27,835	28,285	28,735	29,185	29,635	30,085
39	25,595	26,045	26,495	26,945	27,395	27,845	28,295	28,745	29,195	29,645	30,095
40	25,605	26,055	26,505	26,955	27,405	27,855	28,305	28,755	29,205	29,655	30,105

Соответствие европейских сеток CB и сеток радиостанций различных марок

	Сетка 1	Сетка 2	Сетка 3	Сетка 4	Сетка 5	Сетка 6	Сетка 7	Сетка 8	Сетка 9	Сетка 10	Сетка 11
Dragon	А	B	С	D	Е	F	G	H	I	L
Alan		А	В	С	D	Е	F	G	H	I	L
MegaJet-3031			А	В	С	D	Е	F
Yosan			А	В	С	D	Е
Maycom	D-	E-	A	B	C	D	E	A+	B+	C+

Рекомендуемый для использования частными лицами участок диапазона 27 МГц простирается от 26,965 МГц до 27,855 и охватывает 80 каналов двух сеток. Cтолбец 5 показывает частоты 40 канальных станций. Работа в полном диапазоне формально разрешена только при наличии радиолюбительской категории, начиная с 4-ой. Отечественные станции имеют ограниченное число каналов, как правило, от 1 до 3. Кроме того станции с ограниченным числом каналов не имеют так называемого канала «бедствия» — 27.065 мГц 9 канал.

Таблица частотных каналов диапазона 27 МГц

Номер канала	Частота БЗБ/СВ МГц	Частота Д/СВ МГц
1*	26.965	27.415
2	26.975	27.425
3	26.985	27.435
4	27.005	27.455
5	27.015	27.465
6	27.025	27.475
7	27.035	27.485
8	27.055	27.505
9*	27.065	27.515
10	27.075	27. 525
11	27.085	27.535
12	27.105	27.555
13	27.115	27.565
14	27.125	27.575
15	27.135	27.585
16	27.155	27.605
17	27.165	27.615
18	27.175	27.625
19*	27.185	27.635
20	27.205	27.655
21	27.215	27.665
22	27.225	27.675
23	27.255	27.705
24	27.235	27.685
25	27.245	27.695
26	27.265	27.715
27	27.275	27.725
28	27.285	27.735
29	27.295	27.745
30	27.305	27. 755
31	27.315	27.765
32	27.325	27.775
33	27.335	27.785
34	27.345	27.795
35	27.355	27.805
36	27.365	27.815
37	27.375	27.825
38	27.385	27.835
39	27.395	27.845
40	27.405	27.855

	-Запрещен для работы
	-Частота службы спасения
	— Частота информационного канала
	-Частоты для физических лиц
	— Частоты для организаций

Допускается работа радиостанций с мощностью передатчика не более 10 Вт, а также радиостанций с классом излучения только АЗЕ, только J3E, только F3E или с несколькими классами излучений. В режиме J3E может использоваться верхняя или нижняя боковая полоса частот.

В одноканальных радиостанциях может использоваться любая радиочастота соответствующего диапазона, кроме номинала частоты 27065 кГц.

В многоканальных радиостанциях типа БЗЕ/СВ обязательно наличие частоты 27065 кГц (канал № 9 — бедствия и безопасности).

Частотные каналы с № I no № 40 — соответствуют международной нумерации, а каналы № 56, 62, 68, 70, 74 -национальной нумерации.

Канал № 9 (27065 кГц) станций БЗЕ/СВ является каналом бедствия и безопасности.

Канал № 19 (27185 кГц) станций БЗЕ/СВ рекомендуется использовать в качестве информационного канала для автомобилистов.

FRS

FRS (Family Radio Service — Семейная радиосвязь) УКВ диапазон, который включает в себя 14 симплексных радиоканалов с шагом 25 кГц. Мощность радиостанций чаще всего — 500 мВт. Радиостанции оснащены CTCSS кодеком на 38 тонов. Дипазон безлецензионный и предназначен для использования на территории США и Канады. Для использования на территории Европы, в том числе и России запрещён. FRS — (462,5625- 467,7125 МГц), разрешена мощность до 0,5 Вт на территории США.

КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)
1	462.5625	8	467.5625
2	462.5875	9	467.5875
3	462.6125	10	467.6125
4	462.6375	11	467.6375
5	462.6625	12	467.6625
6	462.6875	13	467.6875
7	462.7125	14	467.7125

PMR

PMR (Personal Mobile Radio — Личное мобильное радио) диапазон включает в себя 8 симплексных каналов с шагом 12,5 кГц. Мощность радиостанций — 500 мВт. Обычно PMR-радиостанции оснащены CTCSS кодеком на 38 тонов. В этом диапазоне разрешается использование станций мощностью до 0,5 Вт на территории Европы и США.

КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)
1	446.00625	5	446.05625
2	446.01875	6	446.06875
3	446.03125	7	446.08125
4	446.04375	8	446.09375

KDR

KDR (Kort Distanse Radio — радио коротких дистанций) диапазон включает в себя 6 симплексных каналов. Мощность радиостанций — 50-100 мВт.

КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)
1	444.600	4	444.825
2	444.650	5	444.850
3	444.800	6	444.975

GMRS

GMRS (General Mobile Radio Service — Основная Подвижная РадиоСлужба) включает в себя 16 радиоканалов с шагом 25 кГц. Мощность радиостанций — от 1 Вт. Радиостанции оснащены CTCSS кодеком на 38 тонов. Дипазон безлицензионный и предназначен для использования на территории США и Канады. В этом диапазоне различают нижний GMRS и высокий GMRS. Чаще всего в недорогих, не профессиональных рациях используется нижний GMRS, для расширения FRS диапазона. GMRS 462 МГц — (462,5625-462,7250 МГц), разрешена мощность до 2 Вт на территории США.

Таблица частот каналов GMRS.

КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)
1	462.550	9	467.550
2	462.575	10	467.575
3	462.600	11	467.600
4	462.625	12	467.625
5	462.650	13	467.650
6	462.675	14	467. 675
7	462.700	15	467.700
8	462.725	16	467.725

Таблица частот каналов FRS/GMRS.

КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)
FRS-1	462.5625	FRS-12	467.6625
FRS-2	462.5875	FRS-13	467.6875
FRS-3	462.6125	FRS-14	467.7125
FRS-4	462.6375	GMRS-15	462.5500
FRS-5	462.6625	GMRS-16	462.5750
FRS-6	462.6875	GMRS-17	462.6000
FRS-7	462.7125	GMRS-18	462.6250
FRS-8	467.5625	GMRS-19	462.6500
FRS-9	467.5875	GMRS-20	462.6750
FRS-10	467. 6125	GMRS-21	462.7000
FRS-11	467.6375	GMRS-22	462.7250

К сожалению, диапазоны FRS,KDR,GMRS запрещены к применению на территории России, так как на этих участках расположены частоты станций различных специальных служб,и можно понести наказание за помехи их работе.

Кроме CB легален LPD, а с 2005 года и PMR.

LPD

LPD (Lower Power Device — Маломощное устройство) дипазон в ключает в себя 69 симплексных каналов с шагом 25 кГц. Мощность радиостанций — 10 мВт. Обычно LPD-радиостанции оснащены CTCSS кодеком на 38 тонов. Диапазон безлицензионный и предназначен для использования на территории России и стран Европы.

Частоты каналов LPD (в скобках указаны каналы 8-канальных станций)

КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)	КАНАЛ	ЧАСТОТА (МГц)
1 (1)	433.075	24	433.650	47	434. 225
2 (2)	433.100	25	433.675	48	434.250
3	433.125	26	433.700	49	434.275
4	433.150	27	433.725	50	434.300
5	433.175	28	433.750	51	434.325
6 (3)	433.200	29	433.775	52	434.350
7	433.225	30 (8)	433.800	53	434.375
8	433.250	31	433.825	54	434.400
9	433.275	32	433.850	55	434.425
10 (4)	433.300	33	433.875	56	434.450
11	433.325	34	433.900	57	434.475
12 (5)	433.350	35	433.925	58	434. 500
13	433.375	36	433.950	59	434.525
14	433.400	37	433.975	60	434.550
15	433.425	38	434.000	61	434.575
16	433.450	39	434.025	62	434.600
17 (6)	433.475	40	434.050	63	434.625
18	433.500	41	434.075	64	434.650
19	433.525	42	434.100	65	434.675
20	433.550	43	434.125	66	434.700
21	433.575	44	434.150	67	434.725
22	433.600	45	434.175	68	434.750
23 (7)	433.625	46	434.200	69	434.775

Таблица всех CTCSS кодов

64 тона:

№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)
1	33. 0	17	71.9	33	123.0	49	183.5
2	35.4	18	74.4	34	127.3	50	186.2
3	36.6	19	77.0	35	131.8	51	189.9
4	37.9	20	79.7	36	136.5	52	192.8
5	39.6	21	82.5	37	141.3	53	196.6
6	44.4	22	85.4	38	146.2	54	199.5
7	47.5	23	88.5	39	151.4	55	203.5
8	49.2	24	91.5	40	156.7	56	206.5
9	51.2	25	94.8	41	159.8	57	210.7
10	53.0	26	97.4	42	162. 2	58	218.1
11	54.9	27	100.0	43	165.5	59	225.7
12	56.8	28	103.5	44	167.9	60	229.1
13	58.8	29	107.2	45	171.3	61	233.6
14	63.0	30	110.9	46	173.8	62	241.8
15	67.0	31	114.8	47	177.3	63	250.3
16	69.4	32	118.8	48	179.9	64	254.1

39 тонов:

№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)
1	67.0	11	94.8	21	131.8	31	186.2
2	69. 3	12	97.4	22	136.5	32	192.8
3	71.9	13	100.0	23	141.3	33	203.5
4	74.4	14	103.5	24	146.2	34	210.7
5	77.0	15	107.2	25	151.4	35	218.1
6	79.7	16	110.9	26	156.7	36	225.7
7	82.5	17	114.8	27	162.2	37	233.6
8	85.4	18	118.8	28	167.9	38	241.8
9	88.5	19	123.0	29	173.8	39	250.3
10	91.5	20	127.3	30	179.9

38 тонов:

№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)	№	ЧАСТОТА (Гц)
1	67. 0	11	97.4	21	136.5	31	192.8
2	71.9	12	100.0	22	141.3	32	203.5
3	74.4	13	103.5	23	146.2	33	210.7
4	77.0	14	107.2	24	151.4	34	218.1
5	79.7	15	110.9	25	156.7	35	225.7
6	82.5	16	114.8	26	162.2	36	233.6
7	85.4	17	118.8	27	167.9	37	241.8
8	88.5	18	123.0	28	173.8	38	250.3
9	91.5	19	127.3	29	179.9
10	94.8	20	131.8	30	186.2

Тональный шумоподавитель CTCSS (Continuous Tone-Coded Squelch System) является методом управления доступом в системах радиосвязи, основанный на присутствии в полезном сигнале звуковых тонов определенной частоты, лежащих вне частотного диапазона модуляции (вне области слышимости) на частотах ниже 300 Гц.

Приемник радиостанции активизируется только при появлении заданного тона CTCSS, на который она запрограммированна. Система CTCSS является стандартной функцией в большинстве моделей современного радиооборудования. Однако число прошитых суб-тонов в LPD-радиостанциях 38, в радиолюбительских 39.

CTCSS используется для органиации множества независиммых и практически не мешающих друг другу групп абонентов на одной частоте. Практически не мешающих — потому что передавать что-либо в каждый момент времени может лишь один абонент любой из групп, при этом принимать его сообщение будут лишь абоненты той группы, в которую входит передающий абонент.

Различные производители именуют CTCSS по разному. На пример Motorola обозначает CTCSS как PL (Private Line — Приватная линия), GE`s / Ericsson как CG (Channel Guard — Защита канала), а Kenwood как QT (Quiet Talk — Тихий разговор).

Использование диапазонов 433 и 868 МГц в системах телеметрии

Выбор частотного диапазона оказывает существенное влияние на характеристики проектируемой беспроводной системы, т. к. этот параметр неразрывно связан с дальностью связи, пропускной способностью, энергопотреблением и даже с финансовыми и инженерными затратами на проектирование. В статье будут рассмотрены преимущества и недостатки субгигагерцевых безлицензионных диапазонов частот по сравнению с диапазоном 2,4 ГГц, широко используемым в потребительской электронике.

В диапазоне 2,4 ГГц работают такие популярные стандарты как Bluetooth, Wi-Fi и ZigBee. Однако значит ли это, что это лучший выбор разработчика при проектировании любой системы? Разумеется, нет. Субгигагерцевые диапазоны обеспечивают ряд преимуществ в виде большей дальности, сниженного энергопотребления, меньшей стоимости для таких приложений как системы безопасности и сбора данных со счетчиков энергии, низкоскоростные устройства промышленной телеметрии и домашней автоматизации. Примерное соотношение дальности связи и скорости передачи данных для различных беспроводных стандартов приведено на рисунке 1.

Рис. 1. Примерное соотношение дальности связи и скорости передачи данных для различных беспроводных стандартов

В Российской Федерации выделены два субгигагерцевых диапазона частот, где возможно безлицензионное применение радиопередающих устройств — 443 и 868 МГц. Термин «безлицензионный» означает, что потребитель может использовать радиопередающие устройства без специальных разрешений и регистрации. Однако необходимо, чтобы технические характеристики радиопередающих устройств отвечали техническим требованиям, утвержденным решениями Государственной комиссии по радиочастотам (ГКРЧ). За это отвечает производитель этих устройств, подтверждая соответствие их параметров установленным нормам.

Таблица 1. Основные технические характеристики и условия использования устройств беспроводной передачи данных в диапазонах 433 и 868 МГц

Частота, МГц	Основные характеристики	Назначение	Регламентирующий документ
433,075…434,79	10 мВт (EN 300 220) (Рабочий цикл не ограничен)	Неспециализированные (любого назначения) устройства — устройства малого радиуса общего применения, включая устройства дистанционного управления и передачи телеметрии, телеуправления, сигнализации, передачи данных и других подобных передач.	Приложение 1 к решению ГКРЧ от 7 мая 2007 г. № 07-20-03-001
433,05…434,79	5 мВт (Рабочий цикл < 10%)	Устройства охранной радиосигнализации — системы радиосигнализации, включающие системы общественной радиосигнализации и системы радиосигнализации для обеспечения безопасности.	Приложение 3 к решению ГКРЧ от 7 мая 2007 г. № 07-20-03-001
868…868,2	10 мВт (Рабочий цикл < 10%)	Устройства охранной радиосигнализации — системы радиосигнализации, включающие системы общественной радиосигнализации и системы радиосигнализации для обеспечения безопасности.	Приложение 3к решению ГКРЧ от 7 мая 2007 г. № 07-20-03-001
864…865	25 мВт (EN 300 220) Рабочий цикл 0,1%	Неспециализированные (любого назначения) устройства — устройства малого радиуса общего применения, включая устройства дистанционного управления и передачи телеметрии, телеуправления, сигнализации, передачи данных и других подобных передач. Запрещается использование в пределах аэропортов (аэродромов).	Приложение 11к решению ГКРЧ от 07 мая 2007 г. № 07-20-03-001
868,7…869,2	25 мВт (EN 300 220)	Неспециализированные (любого назначения) устройства — устройства малого радиуса общего применения, включая устройства дистанционного управления и передачи телеметрии, телеуправления, сигнализации, передачи данных и других подобных передач.	Приложение 11 к решению ГКРЧ от 07 мая 2007 г. № 07-20-03-001
863…865	10 мВт (EN 301 357) Рабочий цикл 100%	Беспроводное аудиооборудование — устройства малого радиуса действия, используемые для передачи данных между акустическими системами, наушниками, микрофонами и другими аудиоустройствами.	Приложение 14 к решению ГКРЧ от 07 мая 2007 г. № 07-20-03-001

ГКРЧ — межведомственный координационный орган, действующий при Министерстве связи и массовых коммуникаций РФ и регулирующий на коллегиальной основе использование радиочастотного спектра в РФ. Основные требования к радиопередающим устройствам субгигагерцевых диапазонов приведены в таблице 1. Следует отметить, что распределение российских участков частот в диапазоне 868 МГц не совпадает с европейским. В частности, в РФ не разрешены к свободному применению мощные передатчики диапазона g3 (869,4…869,650 МГц), которые позволяют достигать дальности связи в десятки километров (см. рис. 2).

Рис. 2. Разрешенные полосы в 868…870 МГц

По сравнению с диапазоном 2,4 ГГц приемопередатчики диапазонов 433 и 868 МГц представляют собой относительно простые беспроводные решения, которые могут десятилетиями работать от батарей, обеспечивая при этом устойчивую связь не только на открытом пространстве.



Дальность связи

Увеличенная дальность связи систем субгигагерцевого диапазона по сравнению с диапазоном 2,4 ГГц обусловлена несколькими факторами. В диапазонах 433 и 868 МГц можно использовать более узкую полосу приемника, что позволяет достигать значения чувствительности до –125 дБм, по сравнению с –102 дБм у микросхем 2,4 ГГц. Сужению полосы пропускания приемника препятствует долговременная нестабильность кварцевого резонатора, которая умножается на больший коэффициент для высокочастотного диапазона 2,4 ГГц. При прохождении через препятствия внутри зданий радиоволны субгигагерцевого диапазона ослабляются в меньшей степени, что особенно заметно в железобетонных зданиях. Даже на открытом пространстве затухание низкочастотного сигнала меньше, т.к. дальность распространения радиоволн прямо пропорциональна длине волны (обратно пропорциональна частоте сигнала). Инженерное правило гласит: увеличение частоты в два раза приводит к двойному сокращению дистанции связи. Зависимость затухания радиосигнала в свободном пространстве определяется формулой Фрииса:

где d — расстояние; λ — длина волны (в той же размерности, что и d).

В данном случае подразумевается, что приемная и передающая антенны имеют коэффициент усиления, равный единице.
Ослабление радиосигнала в зависимости от расстояния и частоты продемонстрировано на рисунке 3. Для оценки качества радиолинка применяется понятие энергетического потенциала радиолинии или бюджета радиолинии (Link margin), который показывает, насколько сигнал на входе приемника превышает его предельную чувствительность. Бюджет радиолинии вычисляется по следующей формуле:

Link margin (дБ) = TX power — RX sensivity + ANT gain — Path loss,

где TX power — выходная мощность передатчика, дБм; RX sensivity — чувствительность приемника, дБм; ANT gain — совокупный коэффициент усиления приемной и передающей антенны, дБи; Path loss — затухание сигнала на радиотрассе, дБ.

Рис. 3. Затухание сигнала на разных частотах

Для устойчивой связи бюджет радиолинии должен быть не менее 10…20 дБ. Допустимый разброс этого параметра может определяться типом модуляции, наличием избыточного кодирования и каких-либо методов расширения спектра. Очень опасно строить беспроводную систему, которая не имеет достаточного запаса энергетического потенциала. Классический пример такого рода — развернутая зимой система становится совершенно неработоспособной в летние месяцы из-за распустившейся листвы деревьев. Если между приемником и передатчиком располагаются какие-то препятствия, то дополнительное ослабление сигнала определяется типом и толщиной материала (см. рис. 4).

Рис. 4. Ослабление сигнала на частоте 900 МГц различными препятствиями

Радиоволны субгигагерцевого диапазона характеризуются большей дифракцией, т.е. способностью огибать препятствия. К сожалению, радиоволны диапазона 2,4 ГГц распространяются подобно световому лучу, и попадание приемной антенны в зону радиотени даже от относительно небольшого объекта может нарушать связь. Например, для модулей XBee Pro 2,4 ГГц заявленная дальность связи в 3 км легко подтверждается экспериментом. На практике она достигает даже 4 км. Однако на таком большом расстоянии любое препятствие между приемной и передающей антеннами (человек, дерево, столб, машина) приводит к уменьшению количества успешно принятых пакетов с 80% до 0.



Габариты изделий

Выбранный диапазон частот практически не влияет на габариты изделия с точки зрения размеров и количества компонентов на печатной плате. Однако размер антенны прямо пропорционален длине волны, поэтому субгигагерцевые системы имеют антенны большего размера. Инженерная формула для расчета длины антенны в виде четвертьволнового штыря имеет следующий вид:

Длина антенны для диапазона 433 МГц составляет 17,3 см, для диапазона 868 МГц — 8,2 см. Разумеется, существуют миниатюрные антенны и для диапазонов 433 МГц, например, керамические чип-антенны, однако их эффективность меньше, чем у полноразмерных, т.е. тех антенн, размер которых соизмерим с длиной волны (см. рис. 5).

Рис. 5. Полноразмерные и миниатюрные антенны

В отличие от 2,4 ГГц антенны 433 и 868 МГц могут работать на кабель длиной в единицы метров. Затухание сигнала диапазона 2,4 ГГц в коаксиальном кабеле достаточно велико, поэтому на практике для данного диапазона вынос антенны на расстояние большее, чем несколько десятков сантиметров, едва ли возможно.



Помеховая обстановка

В диапазоне 2,4 ГГц работает большое количество потребительской электроники –Wi-Fi-роутеры и компьютеры, телефоны с Bluetooth и микроволновые печи. Особенностью данных источников помех является то, что они могут работать продолжительное время. Например, WI-Fi-роутер может часами и сутками работать на максимальной мощности при закачке фильмов. Что касается микроволновых печей, то их влияние, исходя из опыта автора, сильно преувеличено. Диапазон 433 МГц в крупных населенных пунктах также загружен многочисленными устройствами охранной сигнализации, однако все эти устройства включаются, как правило, лишь на короткое время, поэтому их влияние можно нивелировать правильным алгоритмом отправки пакетов — необходимо применять контроль доставки и повторные отправки сообщений. Наиболее спокойным относительно количества помех на текущий момент представляется диапазон 868 МГц, возможно, потому, что безлицензионным он стал в нашей стране относительно недавно.



Потребление энергии

В общем случае, чем выше рабочая частота системы, тем больше потребление тока. Это относится как процессорам, работающим с разными тактовыми частотами, так и к высокочастотным устройствам. Например, типовое потребление ZigBee-трансивера составляет 20…40 мА в диапазоне 2,4 МГц, в то время как трансиверы субгигагерцевых диапазонов имеют потребление в пределах 10…20 мА. Это касается, в основном, активного режима работы трансивера, т.к. в режиме сна параметры потребления не зависят от частотного диапазона. Для снижения энергопотребления важно, чтобы трансивер переходил из состояния сна в режим передачи за короткое время. У современных микросхем это время достигает единиц микросекунд, что позволяет строить на них системы со скачко­образной перестройкой частоты даже в субгигагерцевых диапазонах.
Продолжительность работы в 10 и более лет от батарей обеспечивается периодическим засыпанием устройства на время от долей секунд до десятков минут. В моменты сна обмен данными по эфиру невозможен. При необходимости поддерживать 100% готовность радиолинка (по времени) нужно, чтобы приемник постоянно находился в активном режиме. Лучшие пакетные трансиверы имеют потребление порядка единиц мА в диапазонах 433 и 868 МГц. Минимальное потребление в активном режиме приема обеспечивают простейшие сверхрегенеративные приемники, однако они характеризуются низкими значениями чувствительности и избирательности. Например, радиомодуль Telecontrolli STE-RX-868 потребляет 0,7 мА, а радиомодуль RR18-433 всего лишь 70 мкА.

Чем дольше устройство находится в спящем состоянии, тем меньше требуемая емкость батарей для обеспечения заданного времени автономной работы. Обратная сторона спящего режима — снижение мгновенной доступности связи.



Сложность программного обеспечения

Любая беспроводная система представляет собой не только аппаратные средства («железо»), но и программное обеспечение, реализующее радиопротокол. В диапазоне 2,4 ГГц в основном используются стандартные стеки протоколов (Wi-Fi, Bluetooth, ZigBee), которые довольно сложны с программной точки зрения. Для их реализации требуется повышенный объем флэш-памяти микроконтроллера (МК) — от 1 МБ для Wi-Fi до десятков кБ для ZigBee (см. рис. 6). Проприетарные протоколы для субгигарцевого диапазона укладываются в единицы Кбайт, например, стек Silicon Labs EzMacPro. Кроме объема памяти стандартные протоколы требуют повышенной вычислительной мощности МК. Использование проприетарных протоколов во многих случаях оказывается более выгодным с точки зрения временных затрат на разработку. Преимущества же стандартных технологий в виде совместимости с оборудованием других производителей имеет значение главным образом в потребительской электронике. Едва ли разработчику системы охраны или сбора данных с промышленного оборудования нужно стремиться к тому, чтобы к его системе можно было подключать устройства конкурирующего производителя.

Рис. 6. Объем памяти для различных стеков протоколов



Какие компоненты доступны?

Практически каждый крупный производитель микросхем выпускает свою номенклатуру чипов для субгигагерцевого диапазона. Это трансиверы, раздельные микросхемы приемников и передатчиков и многофункциональные ИС, включающие высокочастотную часть и 8–32-разрядный процессор (см. табл. 2). Для тех, кто в силу недостаточности опыта или просто нехватки времени не хочет заниматься разводкой высокочастотных цепей, на рынке предлагаются радиочастотные модули с различной степенью интеграции. В простейшем случае радиомодуль может представлять собой микросхему трансивера, запаянную на плату с необходимой обвязкой. Довольно популярны модули на базе пакетных трансиверов Texas Instruments (см. рис. 7). Например, радиомодуль Panasonic PAN2355, построенный на базе микросхемы CC1101, имеет размеры всего лишь 8×8 мм. Для отправки пакета здесь необходимо запрограммировать многочисленные внутренние регистры трансивера СС1101. Относительная сложность управления компенсируется невероятной гибкостью — разработчик может настраивать вид модуляции, скорость передачи данных, полосу пропускания приемника, длину пакета и множество других параметров.

Рис. 7. Радиочастотные модули разных производителей на базе трансивера СС1101

Таблица 2. Радиочастотные микросхемы субгигагерцевого диапазона
(Таблица не отражает полной номенклатуры радиочастотных микросхем. Исчерпывающая информация доступна на сайтах компаний-производителей)

Микросхема (Производитель)	Особенности	Диапазон частот, МГц	Скорость передачи, макс.	Чувствительность, Дбм	Выходная мощность, дБм	Напряжение питания, В
Texas Instruments
CC1101	Пакетный трансивер с гибкими настройками. Автоматическое формирование и проверка контрольной суммы. Автокоррекция ошибок. Пакетный и потоковый режим	300…348 387…464 779…928	500	–116	+12	1,8…3,6
CC110L	Пакетный трансивер с гибкими настройками. Бюджетная версия СС1101	300…348 387…464 779…928	600	–116	+12	1,8…3,6
CC113L/CC115L	Отдельный приемник/передатчик на основе CC110L	300…348 387…464 779…928	600	–116	+12	1,8…3,6
CC1121	Пакетный трансивер с повышенной устойчивостью к помехам	164…192 410…480 820…928	200	–117	+16	2,0…3,6
CC1120	Узкополосный (12,5 кГц) пакетный трансивер с повышенной устойчивостью к помехам	164…192 410…480 820…928	200	–123	+16	2,0…3,6
CC1110F8/16/32	Система-на-кристалле на основе трансивера СС1101 и МК 8051	300…348 391…464 782…928	500	–112	+10	2,0…3,6
CC1180	Сетевой процессор стандарта 6LoWPAN	300…348 391…464 782…928	200	–112	+10	2,0…3,6
CC430	Система-на-кристалле на основе трансивера СС1101 и МК MSP430	300…348 391…464 782…928	500	–117	+12	2,0…3,6
Analog Devices
ADF7023	Пакетный трансивер с малой потребляемой мощностью. Аппаратное шифрование AES-128, коррекция ошибок кодами Рида-Соломона	431…464 862…928	300	–116	+13,5	1,8…3,6
ADF7021-V	Узкополосный (12,5 кГц) пакетный трансивер c высокой чувствительностью	431…464 862…928	24	–125	+13	2,3…3,6
ADF7012	Передатчик с широким диапазоном установки частоты	75…1000	179	–	+14	2,3…3,6
Silicon Labs
Si4330	Приемник EZRadio с программируемой полосой 2,6…620 кГц	240…960	256	–121	–	1,8…3,6
Si4031	Передатчик EZRadio с программируемой выходной мощностью	240…930	256	–	+13	1,8…3,6
Si4431	Трансивер EZRadio	240…930	256	–121	+13	1,8…3,6
Si1000	Система-в-корпусе на базе трансивера EZRadio и МК 8051. Встроенный DC/DC-преобразователь. Повышенная выходная мощность	240…960	256	–121	+20	0,9…3,6
Microchip
MRF89XAM9A	Пакетный трансивер с малым потреблением (3 мА) в режиме активного приема	863…870 902…928	200	–113	+12,5	2,1…3,6
MRF49XA	Пакетный трансивер с регулировкой полосы пропускания. Аналоговый и цифровой индикатор RSSI	430…439 860…879 900…929	256	–110	+7	2,2…3,8
rfPIC12F675F/H	МК PIC12 c интегрированным передатчиком	380…450 859…930	40	–	+10	2,0…5,5
Semtech
SX1233/ SX1231	Высокоскоростной пакетный трансивер с высокой устойчивостью к помехам. Индикатор RSSI c диапазоном 115 дБм	290…340 424…510 862…1020	600/300	–120	+17	1,8…3,6
SX1212	Пакетный трансивер с низким энергопотреблением. Оптимизирован для бюджетных приложений	300…510	150	–110	+12,5	2,1…3,6
SX1240	AM/ЧМ-передатчик с возможностью работы без внешнего микроконтроллера	418 433 864,868,869	100	–	+10	1,8…3,7
SX1239	AM/ЧМ-приемник с высокой избирательностью	290…340 424…510 862…1020	300	–120	–	1,8…3,6
Freescale Semiconductor
MC13260	Система-в-корпусе на базе трансивера и МК с ядром ARM926EJ-S™ MCU. Голосовой кодек (предварительная информация)	60…960	600	–122	+5	2,675…2,875
Nordic Semiconductor
nRF905	Бюджетный пакетный трансивер	430…928	50	–100	+10	1,9…3,6
nRF9E5	Система-на-кристалле на основе трансивера nRF905 и МК 8051	430…928	50	–100	+10	1,9…3,6

Радиомодуль XBee 868 LP (см. рис. 8) включает не только трансивер (ADF7023), но и 32-разрядный процессор на ядре Cortex-M3, реализующий фирменный протокол DigiMesh. Для российских потребителей этот модуль интересен тем, что имеет максимальную выходную мощность, разрешенную в РФ для диапазона 868 МГц (25 мВт), и позволяет построить сеть со спящими ретрансляторами. Дальность связи составляет 4 км на открытом пространстве и до 200 м внутри помещений. Скорость передачи данных в радиоканале составляет 80 кбит/с. Потребление модуля в режиме сна составляет единицы микроампер, поэтому на его основе можно строить протяженные сети, где все узлы будут работать от батарей в течение нескольких лет. Управление модулем заключается в подаче простых AT-команд конфигурации, передача данных может производиться в прозрачном режиме.

Рис. 8. Радиомодуль XBee 868 со встроенным протоколом DigiMesh

В последние годы все большее распространение получают системы-на-кристалле и системы-в-пакете, интегрирующие в одной микросхеме высокочастотный трансивер и МК. Радимодули на их основе позволяют создавать полностью законченные функциональные узлы, которые не только передают, но и хранят данные, обслуживают датчики и реализуют интерфейс с пользователем. Например, радиомодуль Telecontrolli RXQR7-868 (см. рис. 9) построен на базе чипа Silicon Labs Si1010, где в одном корпусе интегрирован радиочастотный трансивер, МК c 51 ядром (25 MIPs, 16 Кбайт флэш-памяти, 768 B RAM) и усилитель мощности. Чувствительность модуля в узкополосном режиме достигает –121 дБм, выходная мощность регулируется в широких пределах: 1…20 дБм. Низкое потребление и широкий диапазон питающего напряжения позволяют реализовать на базе данного модуля радиоинтерфейсы к счетчикам электричества, газа и воды.

Рис. 9. Радиомодуль RXQR7

Радиомодуль APC240-43 (см. рис. 10) на базе трансивера Semtech SX1212 будет интересен для тех разработчиков, которым требуется простой в применении и готовый к употреблению радиоканал в диапазоне 433 МГц. Пара таких модулей реализуют функционал «беспроводный UART», т. е. все данные, отправляемые на последовательный порт одного модуля, можно получить на выходе другого на расстоянии до 700 м. К несомненным достоинствам модуля можно отнести простоту подключения, широкий диапазон питающего напряжения (2,1…5,5 В) и минимальный ток потребления в режиме приема (5 мА).

Рис. 10. Радиомодуль APC240-43



Заключение

Современная элементная база позволяет создавать малопотребляющие и недорогие субгигагерцевые решения для систем охраны, промышленной телеметрии и беспроводных систем сбора данных со счетчиков энергии, в том числе и с батарейным питанием. Беспроводные системы передачи данных для безлицензионных диапазонов 433 и 868 МГц имеют ряд преимуществ пеед системами 2,4  ГГц. Они хорошо зарекомендовали себя в условиях городской застройки и при работе внутри помещений. Широкая номенклатура микросхем и радиомодулей разной степени интеграции позволяет создавать устройства, оптимизированные для каждой конкретной задачи, а, следовательно, более совершенные в техническом плане и экономически более выгодные по сравнению с решениями на базе стандартных технологий диапазона 2,4 ГГц.

Частоты сотовой связи в России

Для передачи сигнала сотовой связи и мобильного интернета используются радиоволны различной частоты. Оператор выбирает частоту исходя из множества факторов, среди которых доступность диапазона, требуемая площадь покрытия (размер соты) и стоимость оборудования. Более низкие частоты распространяются на большее расстояние, но накладывают существенные ограничения на емкость сети. Высокочастотный сигнал позволяет построить высокоэффективные сети, но при этом «затухает» гораздо быстрее.

Как распределяются частоты по операторам

Операторы сотовой связи используют различные частотные диапазоны. Например, в деревнях и малонаселенной местности для «коврового» GSM-покрытия чаще всего применяется частота 890–915 МГц (на передачу) и 935–960 МГц (на прием). Высокоскоростной 4G-интернет в городах часто задействует более высокую частоту 2500–2570 МГц (на передачу) и 2620–2690 МГц (на прием). А для инновационного стандарта 5G в России предлагается использовать еще более высокие частоты — 4400–5000 МГц.

Но в действительной ни один оператор не получает в свое распоряжение всего частотного диапазона, выделенного для определенного стандарта связи. Частотный диапазон еще более дробно распределяется государством между операторами на конкурсной основе. Поэтому при необходимости усилить отдельного оператора связи важно знать, в каких именно узких полосах частот он работает.

Распределение частот 900 МГц (GSM-900, UMTS-900) по операторам

Лицензии на частотный диапазон 900 МГц выдавались государством на региональной основе. Операторы используют различные полосы частот в различных регионах страны.

В Москве:

МТС	890–894,8 МГц 904,8–910 МГц 913–915 МГц	935–939,8 МГц 949,8–955 МГц 958–960 МГц
Билайн	894,8–904,8 МГц	939,8–949,8 МГц
МегаФон	910–913 МГц	955–958 МГц
Tele2	―	―

В Санкт-Петербурге:

МТС	894,8–903 МГц	939,8–948 МГц
Билайн	903–907,6 МГц	948–952,6 МГц
МегаФон	890–894,8 МГц 907,6–915 МГц	935–939,8 МГц 952,6–960 МГц
Tele2	―	―

В других регионах:

Посмотреть полную информацию о распределении полос радиочастот 900 МГц в разных регионах России можно в соответствующем постановлении Государственной комиссии по радиочастотам (ГКРЧ):

Распределение полос радиочастот 890–915 МГц и 935–960 МГц на территории Российской Федерации [PDF, ~72Kb]

Распределение частот 1800 МГц (GSM-1800, LTE-1800) по операторам

Как и частотный диапазон 900 МГц, лицензии на частоты 1800 МГц выданы на региональной основе (различные в разных регионах).

В Москве:

МТС	1760,2–1785 МГц	1855,2–1880 МГц
Билайн	1710–1730,2 МГц	1805–1825,2 МГц
МегаФон	1730,2–1760,2 МГц	1825,2–1855,2 МГц
Tele2	―	―

В Санкт-Петербурге:

МТС	1737,8–1744,2 МГц 1755–1767,2 МГц	1832,8–1839,2 МГц 1850–1862,2 МГц
Билайн	1725–1737,8 МГц 1776,8–1779 МГц	1820–1832,8 МГц 1871,8–1874 МГц
МегаФон	1744,2–1755 МГц 1767,2–1776,8 МГц	1839,2–1850 МГц 1862,2–1871,8 МГц
Tele2	1710–1725 МГц 1779–1785 МГц	1805–1820 МГц 1874–1880 МГц

В других регионах:

Посмотреть полную информацию о распределении полос радиочастот 1800 МГц в разных регионах России можно в соответствующем постановлении ГКРЧ:

Распределение полос радиочастот 1710–1785 МГц и 1805–1880 МГц на территории Российской Федерации [PDF, ~60Kb]

Распределение частот 2100 МГц (UMTS-2100) по операторам

Распределение полос частот по операторам внутри диапазона 2100 МГц одинаково во всех регионах страны:

МТС	1950–1965 МГц	2140–2155 МГц
Билайн	1965–1980 МГц	2155–2170 МГц
МегаФон	1935–1950 МГц	2125–2140 МГц
Tele2	1920–1935 МГц	2110–2125 МГц

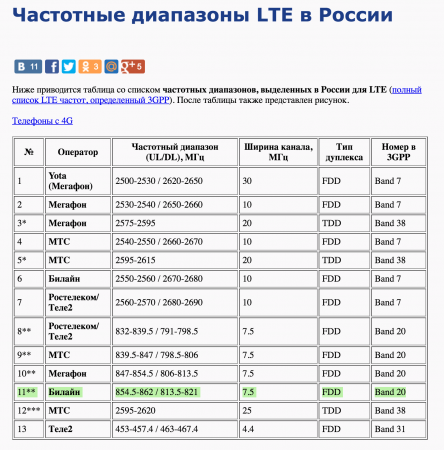

Распределение частот 2600 МГц (LTE-2600) по операторам

Распределение полос частот по операторам внутри диапазона 2600 МГц (LTE Band 7) одинаково во всех регионах страны:

МТС	2540–2550 МГц	2660–2670 МГц
Билайн	2550–2560 МГц	2670–2680 МГц
МегаФон	2500–2540 МГц	2620–2660 МГц
Tele2	2560–2570 МГц	2680–2690 МГц

Распределение частот 800 МГц (LTE-800) по операторам

Распределение полос частот по операторам внутри диапазона 800 МГц (LTE Band 20) одинаково во всех регионах страны:

МТС	839,5–847 МГц	798,5–806 МГц
Билайн	854,5–862 МГц	813,5–821 МГц
МегаФон	847–854,5 МГц	806–813,5 МГц
Tele2	832–839,5 МГц	791–798,5 МГц

Распределение частот 450 МГц (LTE-450) по операторам

На данный момент единственным оператором, предоставляющим услуги 4G-интернета на частоте 450 МГц (LTE Band 31) является Skylink (торговая марка Tele2):

Skylink (Tele2)

453–457,4 МГц

463–467,4 МГц

Частотные диапазоны цифрового ТВ, раций, DECT-трубок и WiFi

У наших клиентов часто возникает вопрос: не будет ли другое оборудование (антенны для цифрового ТВ, рации, телефоны DECT, WiFi-роутеры и т. п.) «мешать» устройствам для усиления сотовой связи? Ответ простой и однозначный: нет!

Все перечисленные технологии и стандарты функционируют в различных частотных диапазонах и никак не пересекаются с сотовой связью. Продемонстрируем это наглядной таблицей частот:

Радиостанции (безлицензионные диапазоны)	26,975–27,855 МГц 433,075–434,775 МГц 446,000–446,100 МГц
Телефоны DECT	1880–1900 МГц
WiFi	2400–2483,5 МГц 5150–5350 МГц 5650–5850 МГц

RAN-Sharing — совместное использование частот операторами

Вся вышеприведенная информация о распределении частот основана на постановлениях ГКРЧ и лицензиях, выданных государством. В то же время в России уже несколько лет разрешено совместное использование ресурсов несколькими операторами — технология RAN-Sharing.

Согласно принципу RAN-Sharing, операторы имеют право устанавливать общие базовые станции и совместно использовать частотный ресурс. Таким образом, деление частотного диапазона по операторам постепенно размывается. Специалисты в сфере телекоммуникаций предсказывают, что эта тенденция со временем будет только усиливаться, ведь «умное» использование частот позволяет операторам существенно сократить расходы на построение новых сетей и оптимизацию уже существующих.

Какие частоты сотовой связи будут использоваться для 5G?

Использование частотных диапазонов для сотовой связи строго регламентируется и получение новых лицензий часто затруднено отрицательной позицией военных ведомств, использующих те или иные частоты в собственных нуждах.

На данный момент для развертывания сотовых сетей 5G государством предлагается использовать частотный диапазон 4,4–4,9 ГГц. Это предложение вызывает многочисленные возражения операторов: в Европе и многих других регионах мира за основной диапазон 5G уже принят 3,4–3,8 ГГц. Использование малопопулярного стандарта может вызвать множество проблем, начиная с совместимости абонентского оборудования и заканчивая межроуминговыми соглашениями.

В то же время для 5G в России, скорее всего, будут использоваться и другие частоты. Со временем сети пятого поколения могут появиться на месте текущих 4G-сетей в диапазоне 2600 МГц. Также государство рассматривает возможность передать операторам часть частот, занятых эфирным телевидением (694–790 МГц). Как ожидается, частотный диапазон 700 МГц может использоваться для «коврового» покрытия 5G.

Выбор оборудования для усиления сотовой связи

Выбирая оборудование в нашем каталоге усиления связи, предварительно узнайте, какие именно частотные диапазоны и стандарты связи использует оператор в вашем местоположении. Подбор правильного оборудования — залог качественного усиления сотовой связи! Если вы не уверены, какое оборудование выбрать, проконсультируйтесь с нашими специалистами по телефону 8-800-3333-965!

частот 5G Archives — Блог о технологиях

Хорошо известно, что среднеполосный спектр очень важен в продолжающейся цифровой эволюции, поскольку обеспечивает хороший технический компромисс между покрытием и пропускной способностью. Без адекватного спектра повсеместная связь 5G, фундаментальная для цифровой экономики, не будет реализована.

В опубликованной им статье под названием « Оптимизация распределения спектра IMT и Wi-Fi в средней полосе частот: веские доводы в пользу разделения полосы частот 6 ГГц в Азиатско-Тихоокеанском регионе, » Скотт Минехейн призвал политиков, регуляторных органов и операторов мобильных сетей (MNO) в Азиатско-Тихоокеанском регионе выделить адекватный средний диапазон частот как для услуг IMT, так и для услуг Wi-Fi. Выводы, содержащиеся в этом документе, были также представлены на Региональном семинаре МСЭ по радиосвязи 2021 года для Азиатско-Тихоокеанского региона.

Что Скотт не упомянул, так это то, что ни ВКР, ни РГ 5D МСЭ-R не одобрили использование 6 ГГц (спектра диапазона C) для наземных IMT (3G, 4G, 5G) , поскольку эта полоса НЕ входит в предлагаемую , редакция МСЭ-R M.1036 . После 4,800–4,990 ГГц следующая полоса в M. 1036 — 24,25–27,5 ГГц.

В Соединенных Штатах в апреле 2020 года FCC предоставила в этом диапазоне широкую полосу пропускания 1200 МГц для Wi-Fi и других нелицензируемых технологий, таких как 5G New Radio/ITU M.2150 в нелицензируемых диапазонах (не официальная ITU- стандарт Р).

Тем не менее, вот пример Минехане для 6 ГГц, опубликованный ранее на этой неделе в Telecom Review Asia:

В Азии, где более 4,3 миллиарда человек проживает в районах, подверженных муссонам и частым проливным дождям, спектр C-диапазона имеет решающее значение, поскольку он не подвержен затуханию дождя. Однако, поскольку C-диапазон является предпочтительным спектром, широко используемым операторами спутниковой связи в регионе, во многих странах не хватает диапазона 3,5 ГГц для выделения операторам мобильной связи для поддержки передовых развертываний 5G и будущих развертываний 6G.

По мере роста потребления мобильных данных в густонаселенных столицах, таких как Джакарта, Бангкок, Ханой, Куала-Лумпур и Пномпень, существует реальная угроза того, что в ближайшем будущем спрос на спектр превысит предложение. На самом деле GSMA прогнозирует, что в следующем десятилетии странам потребуется 2 ГГц среднего диапазона частот, чтобы реализовать весь потенциал сетей 5G.

В связи с растущим спросом на спектр и усилением конкуренции за полосы частот полоса 6 ГГц была определена как идеальная замена 3,5 ГГц из-за ее хороших характеристик распространения и большой непрерывной полосы пропускания 1200 МГц. Для сравнения, миллиметровые волны плохо подходят для данного региона, поскольку затухание в дожде приводит к значительным потерям на трассе. С коммерческой точки зрения, использование 6 ГГц для развертывания 5G также более целесообразно (по сравнению с mmWave) , так как ожидается, что капитальные и эксплуатационные расходы будут намного ниже.

Отметив, что не существует универсального подхода к распределению диапазона 6 ГГц в таком неоднородном регионе, как Азиатско-Тихоокеанский регион, Минехейн сказал: « Ключевым моментом является наличие индивидуального подхода к диапазону 6 ГГц в Pacific , где упор делается на скорейшее разделение полосы 6 ГГц между IMT и Wi-Fi, поскольку это самый большой оставшийся единый блок спектра, который можно было бы выделить для мобильных услуг в средней полосе».

Разделение полосы 6 ГГц для IMT и Wi-Fi позволило бы сбалансировать конкурирующие потребности в спектре. Чтобы обеспечить краткосрочные и долгосрочные экономические преимущества обеих услуг, компания Minehane предложила выделить 500 МГц нижнего диапазона 6 ГГц (5925–6425 МГц) для Wi-Fi и 700 МГц верхнего диапазона (6425–7125 МГц). ) для ИМТ.

«Предоставление около 700 МГц спектра 6 ГГц для услуг IMT является хорошим началом для перспективных услуг 5G Advanced и 6G. Кроме того, адекватный спектр IMT способствует здоровой конкуренции в этом секторе, где, скажем, от 3 до 4 провайдеров уделяют первоочередное внимание предоставлению превосходных услуг и опыта для клиентов, чтобы выделиться», — сказал Минехейн. «С экономической точки зрения услуги IMT также приносят больше преимуществ, чем услуги Wi-Fi».

Источник: Qualcomm

В условиях неуверенности в том, как новые технологии будут развиваться в долгосрочной перспективе, диверсификация диапазона 6 ГГц обеспечивает гибкость при принятии решений в будущем. Помимо удовлетворения потребностей в спектре, установленных GSMA, Минехейн рекомендовал предусмотреть больше спектра IMT, поскольку он обеспечивает гибкость при обновлении до будущего 6G или переключении на Wi-Fi. Однако переход от нелицензионного использования Wi-Fi к лицензированному использованию IMT будет невозможен из-за распространения пользовательского оборудования.

Минехейн отметил, что выделение всего диапазона 6 ГГц для Wi-Fi для преодоления цифрового разрыва бесполезно, поскольку низкочастотный спектр больше всего подходит для обеспечения подключения малообеспеченных слоев населения в сельских районах.

Кроме того, лучший, быстрый и безопасный опыт работы с 4G или 5G в сочетании с более доступными безлимитными тарифными планами приводит к тому, что потребители используют меньше Wi-Fi и разгрузку данных. В Южной Корее, например, около 52% мобильного трафика данных обрабатывается 5G. В Канберре, поддерживаемой крупнейшей в Австралии бесплатной общедоступной сетью Wi-Fi, использование Wi-Fi резко сократилось, когда цены на мобильные данные упали даже во время пандемии. Точно так же предприятия, скорее всего, будут больше полагаться на 5G, чем на Wi-Fi 69.0005

Эффективное управление использованием спектра способствует экономическому восстановлению, росту и устойчивости. Одной из самых больших проблем, с которыми сталкиваются регуляторы, является перераспределение спектра для использования потенциала появляющихся инноваций. С этой целью регуляторным органам необходимо сформулировать долгосрочную дорожную карту спектра и стратегию для определения прогресса. Еще одна проблема заключается в обеспечении доступности аукционов спектра, чтобы операторы могли инвестировать в модернизацию сетевой инфраструктуры.

Несмотря на эти преобладающие проблемы, Минехане подчеркнул, что в целом регион устремлен в будущее. Отдельные страны активизируют инициативы и участвуют в постоянном диалоге для обсуждения подходов к управлению использованием спектра. 3GPP также приступила к работе по стандартизации для расширения экосистемы диапазона 6 ГГц.

В заключение Минехейн выразил надежду на то, что директивные органы увеличат распределение спектра IMT и максимизируют ценность, создаваемую ключевым спектром в ближайшие годы и десятилетия.

Добавление: 14 октября 2021 г. Электронное письмо от Джоанн Уилсон, заместителя директора Бюро радиосвязи МСЭ (МСЭ-R), выступившей в SCU:

«Рекомендации МСЭ-R являются добровольными (необязательными), если только они, или их части включены посредством ссылки (IBR) в Регламент радиосвязи. Рек. МСЭ-R M.1036 не включен посредством ссылки в Регламент радиосвязи, и его применение является добровольным. В качестве рекомендации, касающейся распределения частот для приложения (не службы!), не будет контекста, в котором M.1036 будет рассматриваться для IBR. Тем не менее, M.1036 является одной из наиболее активно обсуждаемых рекомендаций, потому что большинство стран следуют ей в качестве основы для своего последующего внутреннего нормотворчества».

Каталожные номера:

https://www.telecomreviewasia.com/index.php/news/featured-articles/2543-6-ghz-band-partitioning-to-power-digital-economies-in-the-asia-pacific

https: //www. qualcomm.com/news/onq/2020/06/11/how-does-support-unlicensed-spectrum-nr-u-transform-what-5g-can-do-you

https://www .fcc.gov/document/fcc-opens-6-ghz-band-wi-fi-and-other-unlicensed-uses-0

https://www.itu.int/dms_pubrec/itu-r/rec /m/R-REC-M.1036-6-201910-I!!PDF-E.pdf

Поскольку диапазон 3,5 ГГц закрыт, российские операторы мобильной связи вынуждены перейти на mmWave

Российские операторы мобильной связи имеют кое-что общее со своими американскими операторами — в отличие от большинства операторов мобильной связи по всему миру, они будут иметь ограниченный доступ к среднему диапазону и диапазону C около 3,5 ГГц, который считается идеальным для первой волны развертывания 5G. Это подталкивает их к развертыванию в миллиметровом диапазоне раньше, чем любой бизнес-план сочтет идеальным, поскольку все еще существуют проблемы с точки зрения доступности устройств, оптимизации сети и стоимости оборудования.

Но для обеспечения обещанных скоростей передачи данных 5G требуется пропускная способность, поэтому и российские, и американские операторы были вынуждены на раннем этапе увеличить спектр.

C-диапазон обеспечивает высокую пропускную способность без сложных инженерных задач и проблем распространения миллиметровых волн; большинство операторов мобильной связи будут использовать 5G для пропускной способности на первом этапе развертывания, сохраняя 4G для покрытия, что нейтрализует влияние ограничений диапазона 3,5 ГГц.

В США большая часть диапазона 3,5 ГГц используется для федеральных приложений или спутников, хотя некоторый совместный доступ разрешен по схеме CBRS (но это обеспечит лишь небольшое количество лицензированной пропускной способности спектра для использования 5G; больше внимания Привлекательным аспектом этого подхода является нелицензируемый уровень общего доступа, который на данный момент будет ограничен 4G). Итак, AT&T и Verizon развернули свои первые (фиксированные) сети 5G в диапазоне mmWave на частотах 28 ГГц и 39 ГГц.ГГц; T-Mobile создает комбинацию покрытия в своем диапазоне 600 МГц и точках доступа с пропускной способностью миллиметрового диапазона; только Sprint (который вскоре может значительно улучшить экономическое обоснование TMO) имеет множество радиоволн среднего диапазона в 2,5 ГГц, которые он переназначит для 5G.

В России правительство отказалось от планов по открытию диапазона 3,5 ГГц для 5G и резервирует его для своих военных пользователей, поэтому операторы мобильной связи начинают развертывание в диапазоне миллиметровых волн, первоначально в Москве.

По сообщению The Moscow Times, после решения президента Владимира Путина оставить диапазон 3,4–3,8 ГГц для военных целей, Минсвязи предлагает сделать диапазон 4,4–4,9Полоса 9 ГГц доступна в качестве опции средней полосы для 5G. Однако это будет иметь очень ограниченную глобальную экосистему для устройств или оборудования, что приведет к увеличению затрат для операторов.

На данный момент mmWave используется для предоставления высокоскоростного 5G отдельным гражданам. Tele2 заняла первое место, работая с Ericsson над развертыванием неавтономной сети 5G в диапазоне 28 ГГц, чтобы охватить зону с высоким уровнем использования данных на Тверской улице, которая соединяет Красную площадь и Садовое кольцо.

Тем временем Департамент информационных технологий города Москвы работает с Qualcomm и несколькими вендорами над испытаниями mmWave 5G в Москве, которые обеспечивают испытания четырех из пяти операторов мобильной связи (Билайн, входит в группу Veon, Мегафон, МТС и Tele2). – пятый игрок – государственный оператор фиксированной связи Ростелеком). Полноценные коммерческие запуски состоятся где-то в следующем году в столице и других городах.

Решение не использовать 3,5 ГГц для 5G является ударом по экономике российских операторов мобильной связи, но — наряду с позицией США — также ослабляет аргументы в пользу того, чтобы 3,5 ГГц был действительно глобальным диапазоном 5G со всеми масштабами экосистемы это подразумевает. Предложение использовать вместо этого диапазон 4,4–4,99 ГГц сблизит Россию с двумя другими крупными странами, рассматривающими этот вариант, — Китаем и Японией. Если они решат использовать эти радиоволны для 5G, это поможет создать прочную базу устройств и чипов, а также побудит регулирующие органы других стран также рассмотреть этот диапазон.

Это также укрепит все более тесные связи между Россией и Китаем, когда речь идет о телекоммуникациях, торговой напряженности в США и торговле в целом (Россия экспортирует в Китай больше товаров, чем любая другая страна за пределами Европейского Союза). Россия отказалась присоединиться к кампании США по ограничению доступа Huawei к контрактам 5G, а китайский поставщик был выбран МТС для своих первых сделок 5G.

Однако общее влияние России на глобальную картину 5G очень ограничено, и, несмотря на многолетние усилия по созданию собственного высокотехнологичного бизнеса, ей в значительной степени этого не удалось. Запуски его операторов в 2020 году, похоже, будут очень небольшими и в основном предназначены для поддержки нескольких важных зон в Москве и для удовлетворения путинской администрации в ее стремлении к всемирному признанию.

Генеральный директор МТС Алексей Корня заявил на последнем квартальном звонке своей фирмы, что, даже когда будет доступен спектр, он не будет спешить с переходом на 5G. «Мы просто не чувствуем, что сейчас есть спрос… поэтому нет сильной необходимости в агрессивном наращивании 5G», — сказал он.

Второй по величине оператор мобильной связи, «Мегафон», не упомянул 5G в своем отчете о доходах, разве что мимоходом упомянул о проведенном тестовом видеозвонке; а Veon/Beeline вообще не упомянули 5G. Василий Лацанич, генеральный директор Veon Россия, в прошлом году перешел с должности директора по маркетингу МТС — в своей предыдущей роли он говорил инвесторам, что «за 5G нет никакого экономического обоснования», и не ясно, что его взгляд сейчас изменился.

Финансовое обоснование развертывания 5G ухудшится из-за необходимости использовать необычные диапазоны, такие как 4,4–4,99 ГГц (для которых в настоящее время нет оборудования на рынке), а также из-за новых требований правительства России по хранению всех сообщений, которые повлечет за собой инвестиции в емкость хранения на миллионы долларов (МТС заявляет, что на это ей придется потратить 760 млн долларов, что составляет половину ее годового бюджета капиталовложений).

Правительство утверждает, что выбор диапазона 4,4–4,99 ГГц в качестве ключевого диапазона 5G будет использоваться в качестве рычага для создания собственной базы поставщиков, которые затем смогут выйти на международные продажи после того, как другие страны, особенно Китай, также перейдут на этот диапазон. Эта мечта о создании телекоммуникационной инфраструктуры на основе отечественных технологий и использовании ее для поддержки нового бизнеса за рубежом была частью российской промышленной политики в течение почти десяти лет, но оказала очень незначительное влияние, за исключением поощрения политики, такой как новый спектр. правила, которые ограничивают возможности операторов мобильной связи поставлять конкурентоспособное по цене оборудование или достигать «нормальной» базовой стоимости для новых сетей.

«Мы делаем разработки в области 5G и заинтересованы в партнерских отношениях с зарубежными производителями, например, из Индии и Китая», — заявил в прошлом месяце директор Ростеха по международному сотрудничеству и региональной политике Виктор Кладов.

Созданная в 2007 году компания «Ростех», как сообщалось, осенью прошлого года ведет переговоры с российскими операторами мобильной связи «Ростелеком» и «МегаФон» о создании консорциума 5G, который будет использовать отечественное оборудование для снижения стоимости развертывания. Это было расценено как часть стремления Минторга сделать бизнес Ростеха более жизнеспособным при одновременном снижении стоимости развертывания 5G для операторов мобильной связи за счет обязательного консорциумного подхода к созданию оборудования и общей сети.

Как и в случае со многими подобными идеями партнерства с Россией, никаких результатов пока не получено, но эта идея мало чем отличается от тех, которые изучаются государственными или частными организациями во многих странах. Эта идея заключается в создании общей платформы, в основном с использованием отечественного оборудования, полученного от Ростеха, которое будет поддерживать услуги 5G нескольких операторов. Это снизит затраты, особенно на первом этапе развертывания, когда сети 5G будут загружены не полностью, а также устранит нехватку спектра, которая, по утверждению российских операторов связи, задержит масштабное развертывание 5G.

Однако некоторые власти могут возражать. В начале 4G российское правительство очень стремилось к совместному использованию, назначив бывшего провайдера WiMAX Yota нейтральным хост-оператором, сеть которого будет поддерживать всех четырех операторов мобильной связи (Мегафон, Veon, МТС и бывший оператор проводной связи Ростелеком). национальный оператор мобильной связи, Tele2). Однако это развалилось из-за отсутствия энтузиазма у операторов и борьбы за то, как будут распределяться затраты и пропускная способность. В итоге Мегафон приобрел Yota.

В конце прошлого года заместитель руководителя Департамента информационных технологий Москвы Александр Горбатко заявил журналистам, что, «создание сетей связи на базе единого инфраструктурного оператора позволит всем участникам рынка сократить расходы… единая платформа несет риски отсутствия конкуренции и, как следствие, высокие цены для жителей и потребителей, отсутствие операторской гибкости и однообразие услуг».

Генеральный директор «МегаФона» Сергей Солдатенков высказался за совместное использование, заявив в декабре 2017 года: «В текущих рыночных условиях наиболее логичным и экономически выгодным вариантом внедрения нового стандарта является кооперация нескольких игроков. Мы уже успешно работаем вместе с «Ростелекомом» в составе рабочей группы по информационной инфраструктуре в рамках госпрограммы «Цифровая экономика» и видим огромный потенциал для дальнейшего сотрудничества».

МТС, однако, придется немного уговорить. Отвечая на новую сделку между двумя ее конкурентами, представитель сказал: «Мы всегда ищем способы быть более эффективными в наших инвестиционных планах. Однако, учитывая уже высокий уровень сотрудничества на рынке, мы не видим необходимости в создании дополнительных групп или организаций». Тем не менее, у МТС есть инициатива по совместному использованию инфраструктуры под названием LTE Union с Мегафоном, Veon и Tele2, и она заявляет, что совместно использует «все, от вышек до спектра».

Полезен ли диапазон 5 ГГц U-NII-4 для корпоративной сети Wi-Fi?

В последнее время меня спрашивают о ценности использования диапазона У-НИИ-4 в 5 ГГц для Wi-Fi. Должен признаться, что у меня есть мнение, которое, я думаю, многим покажется непопулярным или, по крайней мере, не согласится со мной. Мое мнение простое, в настоящее время я не вижу особой ценности в использовании нового дополнительного спектра 5 ГГц для Wi-Fi на предприятии.

Давайте посмотрим на это исторически….

В январе 2013 года FCC предложила два новых диапазона U-NII для нелицензионного использования. Первая предложенная полоса У-НИИ-2 должна была занимать частотное пространство 5,35–5,47 ГГц и обеспечивать шесть каналов по 20 МГц. Однако FCC решила, что диапазон U-NII-2B не будет доступен для использования Wi-Fi. Хотя FCC отказала в расширении Wi-Fi в диапазоне U-NII-2B, возможность дополнительного расширения частот в верхней части диапазона 5 ГГц все же существовала. Как показано на рисунке 1, полоса частот У-НИИ-4, 5,85 ГГц–5,9Частота 25 ГГц была зарезервирована несколько десятилетий назад регулирующими органами США и Европы для обеспечения беспроводного доступа в автомобильной среде (WAVE) от автомобиля к автомобилю и от автомобиля к проезжей части. Это область 802.11p, и полоса предназначалась для выделенной связи ближнего действия (DSRC). Как мы все знаем, автомобильная промышленность стала свидетелем значительных инноваций в области беспилотных автомобилей и улучшенных функций безопасности, таких как мониторинг слепых зон. Эти технологии часто называют0133 интеллектуальная транспортная система  (ИТС).

Рис. 1: Диапазон U-NII-4 в диапазоне 5 ГГц

Однако в автомобильной промышленности диапазон U-NII-4 используется мало. Таким образом, FCC считала, что традиционные пользователи Wi-Fi могут совместно использовать эту полосу в местах, где DSRC не используется. В ноябре 2019 года FCC выпустила Уведомление о предлагаемом нормотворчестве (NPRM), чтобы пересмотреть правила диапазона 75 МГц U-NII-4. Как показано на рисунке 2, NPRM предложил перепрофилировать нижние 45 МГц диапазона U-NII-4 для использования Wi-Fi и нелицензионного использования. Верхние 30 МГц диапазона U-NII-4 будут подтверждены для автомобильной ИТС с использованием новой технологии сотовой связи LTE под названием C-V2x. Сотовая связь транспортного средства со всеми объектами  (C-V2X) — это технология ITS, предназначенная для обеспечения связи транспортных средств друг с другом и со всем, что их окружает (например, со светофорами). NPRM также предложила пересмотреть вопрос о том, следует ли по-прежнему разрешать более старую технологию ITS DSRC.

Хорошая новость заключается в том, что это произошло, и в сентябре 2021 года FCC выпустила руководство по сертификации устройств Wi-Fi для использования в дополнительном диапазоне частот 5,85–5,895.



Рисунок 2 – Каналы U-NII-4

Правила FCC очень похожи на новые правила маломощных помещений (LPI) для 6 ГГц. Точка доступа, использующая эти дополнительные 5 ГГц частотного пространства, может использоваться только в помещении, должна иметь встроенную антенну, не может использовать защищенный от непогоды корпус и не может питаться от батареи. Точки доступа также должны быть помечены, что они предназначены для использования внутри помещений.

Как видно на рисунке 2, этот новый спектр 5 ГГц предлагает потенциал Wi-Fi трех дополнительных каналов по 20 МГц, двух дополнительных каналов по 40 МГц и одного дополнительного канала шириной 80 МГц в США.

Интересно, что это происходит как раз в то время, когда мы сейчас наблюдаем доступность корпоративных точек доступа Wi-Fi 6E для помещений с возможностью работы на частоте 6 ГГц. Хотя я обычно очень радуюсь, когда для Wi-Fi предоставляется новый безлицензионный спектр, должен признать, что наличие У-НИИ-4 меня совсем не волнует.

Я мог бы назвать множество причин, по которым я не вижу ценности для предприятия в этом маленьком новом кусочке спектра 5 ГГц. Проблемы с полосовым фильтром точки доступа, отсутствие доступа в других регионах мира, кроме США…. однако главная причина проста:

99,9% существующих клиентов 5 ГГц не поддерживают U-NII-4. В большинстве случаев потребуется обновление оборудования. Даже если обновление прошивки возможно, большинство поставщиков клиентов не будут выпускать обновления, поскольку их инженерные ресурсы всегда сосредоточены на новых устройствах. Поставщики также не смогут повторно сертифицировать устройства в FCC. Эти устаревшие клиенты 5 ГГц никуда не денутся, а это означает, что любой план повторного использования каналов 5 ГГц, который включает каналы U-NII-4, фактически создает «мертвую зону» роуминга и покрытия для всего существующего населения клиентов.

В 2022 году мы, вероятно, увидим несколько клиентов Wi-Fi 6E, поддерживающих 6 ГГц, 5 ГГц и несколько новых дополнительных каналов 5 ГГц. И некоторые поставщики точек доступа действительно будут агрессивно продвигать возможности U-NII-4 для Wi-Fi. И что? Чтобы использовать эти новые каналы 5 ГГц, опять же, устаревшие клиенты не могут быть задействованы. Я предполагаю, что у вас может быть изолированная область, которая обеспечивает покрытие в контролируемой среде с использованием соответствующих точек доступа и клиентов. Но это просто непрактично в реальном мире.

Добавление дополнительного канала 80 МГц для 5 ГГц может показаться заманчивым, но давайте будем честными, шаблоны повторного использования 80 МГц для 5 ГГц на предприятии встречаются редко. Это просто не масштабируется на предприятии, потому что не хватает частотного пространства. Что обязательно произойдет, так это внутриканальные помехи и снижение производительности из-за снижения SNR при использовании 80 МГц в каналах в плане повторного использования 5 ГГц. Каналы 80 МГц в 5 ГГц в основном предназначались для доступа потребительского уровня или редких крайних случаев на предприятии. Вместо этого вы захотите использовать 6 ГГц в качестве новой сверхвысокой полосы пропускания, где, как ожидается, будут процветать каналы 80 МГц.

Не поймите меня неправильно. Я должен поблагодарить FCC за то, что она открыла этот дополнительный участок спектра 5 ГГц для использования Wi-Fi. Но пока это просто нецелесообразно. Вывод: U-NII-4 не дает непосредственной ценности для корпоративного Wi-Fi.

1200 мегагерц нового спектра 6 ГГц, доступного для Wi-Fi, — это наше будущее. Ожидается, что доступность частотного пространства 6 ГГц для связи Wi-Fi принесет мировой экономике сотни миллиардов долларов экономической ценности. Wi-Fi 6E — это начало невероятного процветания спектра.

Частота канала WiFi

Внутри каждой страны телекоммуникационные компании платят госпошлину за лицензионные каналы, а использование нелицензионных беспроводных сетей бесплатно

• ПНМ-диапазоны
• Ленты ETSI
• Ленты У-НИИ
• LTE-U
• Wi-Fi 2,4 ГГц
• Wi-Fi 5 ГГц
• МКС Wi-Fi

Диапазоны ISM, определенные Регламентом радиосвязи ITU

Низкая частота	Высокая частота	Блок	Полоса пропускания	Наличие	Заявка
6765	6795	кГц	30
40,66	40,7	МГц	0,04
433,05	434,79	МГц	1,74	Регион 1
902	928	МГц	26	Район 2	UNB / Sigfox LoRa Z-Wave / Sigma Designs Weightless-N / Nwave
2400	2500	МГц	100		Bluetooth 802. 15.1 WiFi 802.11b/g ZigBee 802.15.4
5725	5875	МГц	150		WiFi 802.11a/n/ac LAA
24	24,25	ГГц	0,25

ISM

Промышленные, научные и медицинские радиодиапазоны

МСЭ

Международный союз электросвязи (МСЭ)

Регион 1

EMEA, Персидский залив, Россия и Монголия

Регион 2

Америка, Гренландия и острова восточной части Тихого океана

Регион 3

Азия, Океания

Диапазоны ETSI для устройств малого радиуса действия

Низкая частота	Высокая частота	Блок	Полоса пропускания	Максимальная мощность	Заявка
26,957	27. 283	МГц	0,33
40,66	40,70	МГц	0,04
433,05	434,79	МГц	1,74
863	870	МГц	7
868	868,6	МГц	0,6	25 мВт	UNB / Sigfox Z-Wave / Sigma Designs Weightless-N / Nwave

ETSI

Европейский институт телекоммуникационных стандартов

LTN

Сети с низкой пропускной способностью (GS LTN 003)

SRD

Устройства малого радиуса действия (EN 300 220)

UNB

Ультраузкая лента

Диапазоны U-NII, определенные регламентом FCC

Имя	Низкая частота	Высокая частота	Блок	Полоса пропускания	Максимальная мощность	Заявка
У-НИИ-1	5150	5250	МГц	100	50 мВт	WiFi 802. 11a/n/ac LTE-U
У-НИИ-2	5250	5350	МГц	100	250 мВт
У-НИИ-2э	5470	5725	МГц	255
У-НИИ-3	5725	5825	МГц	100	1 Вт	WiFi 802.11a/n/ac LTE-U

FCC

Федеральная комиссия по связи

U-NII

Нелицензированная национальная информационная инфраструктура

Развертывание LTE в нелицензируемом спектре

LAA

Доступ с помощью лицензии, определенный 3GPP, с использованием технологии Listen Before Talk (LBT)

LWA

LTE — объединение каналов WiFi

MulteFire

Технология на основе LTE для малых сот, работающих исключительно в нелицензируемом спектре

SDL

Дополнительный нисходящий канал

CSAT

Адаптивная передача с определением несущей

LBT

Слушай перед разговором

Пример: LTE Band + Wi-Fi aggregationPCell 10 МГц + SCell без лицензии 20MHzFrequencyDLULWi-Fi: SDL

Частота канала WiFi

Список каналов WLAN (беспроводная локальная сеть) с использованием протоколов IEEE 802. 11

Канал	Частота (МГц)
	Ф-10	Центр	Ф + 10	Район
1	2402	2412	2422
2	2407	2417	2427
3	2412	2422	2432
4	2417	2427	2437
5	2422	2432	2442
6	2427	2437	2447
7	2432	2442	2452
8	2437	2447	2457
9	2442	2452	2462
10	2447	2457	2467
11	2452	2462	2472
12	2457	2467	2477
13	2462	2472	2482
14	2474	2484	2494	Япония

Передача может осуществляться по каналу шириной 22 МГц (802. 11b), 20 МГц (802.11g/n) или 40 МГц (802.11n)

Канал	Частота (МГц)
	Ф-10	Центр	Ф + 10	Район
36	5170	5180	5190
40	5190	5200	5210
44	5210	5220	5230
48	5230	5240	5250
52	5250	5260	5270
56	5270	5280	5290
60	5290	5300	5310
64	5310	5320	5330
100	5490	5500	5510
104	5510	5520	5530
108	5530	5540	5550
112	5550	5560	5570
116	5570	5580	5590
120	5590	5600	5610
124	5610	5620	5630
128	5630	5640	5650
132	5650	5660	5670
136	5670	5680	5690
140	5690	5700	5710
144	5710	5720	5730
149	5735	5745	5755
153	5755	5765	5775
157	5775	5785	5795
161	5795	5805	5815
165	5815	5825	5835

Передача может осуществляться по каналу шириной 20 или 40 МГц (802. 11a/n) или 80 МГц (802.11ac)

Скорости передачи данных схемы модуляции и кодирования (MCS)

Фильтр ПотокиМодуляцияСкорость кодированияПропускная способность

Сортировка по потокам

HT MCS индекс	Модуляция	Кодирование Скорость	Пространственные потоков	Скорость передачи данных (Мбит/с)								VHT MCS индекс
				Канал 20 МГц		Канал 40 МГц		Канал 80 МГц		Канал 160 МГц
				800 нс ГИ	400 нс GI	800 нс GI	400 нс GI	800 нс GI	400 нс GI	800 нс GI	400 нс GI
0	БПСК	1/2	1	6,5	7,2	13,5	15	29,3	32,5	58,5	65	0
1	QPSK	1/2	1	13	14,4	27	30	58,5	65	117	130	1
2	QPSK	3/4	1	19,5	21,7	40,5	45	87,8	97,5	175,5	195	2
3	16-КАМ	1/2	1	26	28,9	54	60	117	130	234	260	3
4	16-КАМ	3/4	1	39	43,3	81	90	175,5	195	351	390	4
5	64-КАМ	2/3	1	52	57,8	108	120	234	260	468	520	5
6	64-КАМ	3/4	1	58,5	65	121,5	135	263,3	292,5	526,5	585	6
7	64-КАМ	5/6	1	65	72,2	135	150	292,5	325	585	650	7
	256-КАМ	3/4	1	78	86,7	162	180	351	390	702	780	8
	256-КАМ	5/6	1			180	200	390	433,3	780	866,7	9
8	БПСК	1/2	2	13	14,4	27	30	58,5	65	117	130	0
9	QPSK	1/2	2	26	28,9	54	60	117	130	234	260	1
10	QPSK	3/4	2	39	43,3	81	90	175,5	195	351	390	2
11	16-КАМ	1/2	2	52	57,8	108	120	234	260	468	520	3
12	16-КАМ	3/4	2	78	86,7	162	180	351	390	702	780	4
13	64-КАМ	2/3	2	104	115,6	216	240	468	520	936	1040	5
14	64-КАМ	3/4	2	117	130	243	270	526. 5	585	1053	1170	6
15	64-КАМ	5/6	2	130	144,4	270	300	585	650	1170	1300	7
	256-КАМ	3/4	2	156	173,3	324	360	702	780	1404	1560	8
	256-КАМ	5/6	2			360	400	780	866,7	1560	1733,3	9
16	БПСК	1/2	3	19,5	21,7	40,5	45	87,8	97,5	175,5	195	0
17	QPSK	1/2	3	39	43,3	81	90	175,5	195	351	390	1
18	QPSK	3/4	3	58,5	65	121,5	135	263,3	292,5	526,5	585	2
19	16-КАМ	1/2	3	78	86,7	162	180	351	390	702	780	3
20	16-КАМ	3/4	3	117	130	243	270	526,5	585	1053	1170	4
21	64-КАМ	2/3	3	156	173,3	324	360	702	780	1404	1560	5
22	64-КАМ	3/4	3	175,5	195	364,5	405			1579,5	1755	6
23	64-КАМ	5/6	3	195	216,7	405	450	877,5	975	1755	1950	7
	256-КАМ	3/4	3	234	260	486	540	1053	1170	2106	2340	8
	256-КАМ	5/6	3	260	288,9	540	600	1170	1300			9
24	БПСК	1/2	4	26	28,9	54	60	117	130	234	260	0
25	QPSK	1/2	4	52	57,8	108	120	234	260	468	520	1
26	QPSK	3/4	4	78	86,7	162	180	351	390	702	780	2
27	16-КАМ	1/2	4	104	115,6	216	240	468	520	936	1040	3
28	16-КАМ	3/4	4	156	173,3	324	360	702	780	1404	1560	4
29	64-КАМ	2/3	4	208	231,1	432	480	936	1040	1872	2080	5
30	64-КАМ	3/4	4	234	260	486	540	1053	1170	2106	2340	6
31	64-КАМ	5/6	4	260	288,9	540	600	1170	1300	2340	2600	7
	256-КАМ	3/4	4	312	346,7	648	720	1404	1560	2808	3120	8
	256-КАМ	5/6	4			720	800	1560	1733,3	3120	3466,7	9

HT

Высокая производительность

GI

Защитный интервал

VHT

Очень высокая пропускная способность

Наверх

Частота вещания маяка

.

Обзоры и полезная информация для радиолюбителей. Российская радиочастота

Человек, мало знакомый с правилами гражданского радиообмена (и вообще мало знающий о существовании каких-либо правил в этой сфере) часто не задумывается о том, какие частоты, как рядовой гражданин РФ, он может общаться.

Эти вопросы возникают позже, когда распакованная магнитола оказывается у нас в руках и мы пытаемся в ней разобраться. И хорошо, если, пытаясь разобраться, мы не будем настраивать наши радиоприемники на любые попадающиеся волны, начиная их тестировать (здесь речь идет о радиоприемниках, имеющих техническую возможность работать на специальных частотах, если у вас есть «мыльница» работающая только на частотах ПМР, ни о настройке, ни о соблюдении закона можно не беспокоиться)! Статья посвящена начинающим радиообменам, как и сам автор статьи и рассказывает о некоторых азах!

На каких частотах могут общаться гражданские лица в России?

В первую очередь нужно понимать, что на данный момент для гражданской связи в России выделено только 3 диапазона частот (PMR/CB/LPD), при этом для каждого диапазона частот есть свои нюансы. Которые, впрочем, подробно описывать не будем, ограничившись лишь краткими сведениями.

PMR / Pi-um-er: 446,00000 МГц — 446,10000 МГц / Шаг 12,5 кГц. Максимально допустимая выходная мощность передающих устройств составляет 0,5 Вт. ПМР используется во многих странах Европы для удовлетворения самых разнообразных гражданских нужд. В России диапазон ПМР официально разрешен для свободного радиотрафика с 2005 года. Для связи в диапазоне ПМР не требуется специальной лицензии. Распространена продажа дешевых радиоприемников, работающих исключительно в диапазоне ПМР. Диапазон PMR имеет в общей сложности 8 каналов:

Band start: 446.00000 MHz
1 channel: 446.00625 MHz
Channel 2: 446.01875 MHz
Channel 3: 446.03125 MHz
Channel 4: 446.04375 MHz
Channel 5: 446.05625 MHz
Channel 6: 446.06875 MHz
Channel 7: 446.08125 MHz
Канал 8: 446,09375 МГц (Используется только для вызова или передачи сигнала бедствия.)
Конец диапазона: 446,10000 МГц

Сообщение в PMR может передаваться на несколько километров, в зависимости от условий передачи (город, лес, поле и т. д.). ). Однако известен редкий случай передачи сигнала на 535,8 км (от Великобритании до Нидерландов), но это стало возможным благодаря редчайшей аномалии в этом диапазоне распространения волн на большие расстояния. Для обеспечения хорошей связи на больших расстояниях необходимы условия прямой видимости, теоретически вас могут услышать с аэростата или станции МКС, но чем более пересеченная местность, тем меньше достигается дальность.

LPD: 433,075 МГц — 434,775 МГц (шаг 25 кГц) Максимально допустимая выходная мощность передающих устройств не более 10 мВт. Радиочастотный диапазон для маломощных устройств разрешен для бесплатного использования во многих странах с некоторыми ограничениями.

Частота LPD для 69-канального радио.
Номер канала — частота в МГц:

01 — 433.0750
02 — 433.1000
03 — 433.1250
04 — 433.1500
05 — 433.1750
06 — 433.2000
07–4330
06 — 433.2000
07–4330
06 — 433.2000
07–4330
06 — 433,2000
07 — 433. 0180 08 — 433.2500
09 — 433.2750
10 — 433.3000
11 — 433.3250
12 — 433.3500
13 — 433.3750
14 — 433.4000
15 — 433.4250
16 — 433.4500
17 — 433.4750
18 — 433.5000
19 — 433.5250
20 — 433.5500
21 — 433.5750
22 — 433.6000
23 — 433.6250
24 — 433.6500
25 — 433.6750
26 — 433.7000
27 — 433.7250
28 — 433.7500
29 — 433.7750
30 — 433.8000
31 — 433.8250
32 — 433.8500
33 — 433.8750
34 — 433.9000
35 — 433.9250 (Частота на которой срабатывают брелки автосигнализации, если зажать кнопку можно заглушить сигнал со всеми вытекающими. Крайне не рекомендуем делать такие вещи).
36 — 433.9500
37 — 433.9750
38 — 434.0000
39 — 434.0250
40 — 434.0500
41 — 434.0750
42 — 434.1000
43 — 434.1250
44 — 434.1500
45 — 434.1750
46 — 434.2000
47 — 434.2250
48 — 434.2500
49 — 434.2750
50 — 434. 3000
51 — 434.3250
52 — 434.3500
53 — 434.3750
54 — 434.4000
55 — 434.4250
56 — 434.4500
57 — 434.4750
58 — 434.5000
59 — 434.5250
60 — 434.5500
61 — 434.5750
62 — 434.6000
63 — 434.6250
64 — 434.6500
65 — 434.6750
66 — 434.7000
67 — 434.7250
68 — 434.7500
69 — 434.7750

LPD frequency for 8 channel walkie-talkie.
Номер канала — частота в МГц/соответствие каналам на радио с 69каналы:

01 — 433.0750 /1
02 — 433.1000 /2
03 — 433.2000 /6
04 — 433.3000 /10
05 — 433.3500 /12
06 — 433.4750 /17
07 –1233.60180 /433.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633. 30

СВ: С — Би (выходная мощность радиостанций до 10 Вт не требует регистрации в РФ) — используется для гражданской радиосвязи. Областей применения довольно много, например, для установления связи между зданиями, автомобилями, наземным транспортом.
Имеет преимущество перед диапазонами PMR и LPD, когда речь идет об использовании в лесу и пересеченной местности, но PMR и LPD больше подходят для города, это связано с длиной волны.

Помимо самих частот в диапазоне C-Bi используется еще и сетка, состоящая из буквенно-цифрового кода. Вот некоторые полезные радиочастоты СВ (СВ): Частоту 27,135 МГц C15EA можно назвать основной автомобильной частотой в России. Это вызывная частота, на которой общаются не только дальнобойщики, но и все, у кого есть радиостанция в машине по всей России.

Частота 27,225 МГц (22 канал сетки С) — канал автомобилистов клуба 4х4.

Не большой вывод по данным гражданским частотам.

Вывод, в общем-то, от того же новичка, почерпнувшего информацию из интернета. Насколько я понимаю (если ошибаетесь, поправьте в комментариях), если ваши рации подходят по всем параметрам (мощность исходящего сигнала, конструкция антенны и т.д.) настолько, что их не нужно регистрировать и вы следите все правила радиообмена при этом стараются никому не мешать, можно спокойно пользоваться этими волнами! Если есть проблемы с параметрами магнитолы, ее следует зарегистрировать. При этом, опять же, как я понял, будут шить искусственно, ограничивая превышенные показатели. Можно конечно использовать рацию на свой страх и риск. При этом нам категорически запрещается использовать для передачи другие частоты! То есть нельзя даже просто зажать на них тангенту, потому что это может мешать работе различных сервисов! Исключением может быть сигнал бедствия, то есть если вашей жизни угрожает опасность и вы пытаетесь связаться хоть с кем-то, кто вас спасет. Это действие будет в рамках закона.

В заключение затронем тему радиолюбителей. Как официально стать радиолюбителем, получить класс, лицензию и зарегистрировать свой позывной, вы можете найти в интернете. Отметим, что нам, как рядовым гражданам, также запрещено использовать для связи частоты официальных радиолюбителей. Если вы официально вступите в ряды радиолюбителей, пройдете все необходимые процедуры, вы сможете использовать 144.000 МГц — 146.000 МГц — гражданскую радиосвязь для лицензированных радиолюбителей, причем не абы как, а по правилам.

Надеюсь, что представленная здесь информация была вам полезна! А если вам есть, что сказать на эту тему, пишите комментарии и делитесь опытом!

© SURVIVE.RU

Просмотров поста: 160 452

Весь спектр вещания, на котором присутствуют частот радиостанций разделен на несколько диапазонов:
радиочастот длинных волн ДВ (ДВ), радиочастот средних волн СВ (MW), радиочастоты коротких волн ВЧ (КВ),
радиочастот ультракоротких волн УКВ (ЧМ). Для каждого диапазона характерны свои особенности приема радиоволн и качества радиопередач.

Жители столицы могут слушать радиостанции Москвы на радиоприемниках, принимающих сигналы УКВ ЧМ диапазона, на телевизорах с цифровым декодером DVB-T2 и на трехпрограммных радиоприемниках сети проводного вещания.

Ультракороткие волны радиочастот 62–108 МГц распространяются в пределах прямой видимости антенны передатчика. В радиовещании осуществляется частотная модуляция, что позволяет организовать передачу стереосигналов высокого качества. Антенны для этого диапазона небольшие и удобно расположены как на стационарных, так и на мобильных приемниках. Именно в диапазоне ультракоротких волн (FM) вещают самые популярные радиостанции.

Российская радиочастота

В разных городах России одна и та же радиостанция вещает на разных частотах.
Так, например, в Московской области русское радио вещает на частоте 105,7 FM, а в Санкт-Петербурге русское радио вещает на частоте 107,8 FM.

Список FM радиостанций Москва 2017

Московские радиостанции принимаются по всему городу и в большинстве районов Московской области. В таблице представлены частоты радиостанций Москвы
для удобства поиска и сохранения в радиоприемниках с цифровой и аналоговой шкалой настройки
.

Частоты радиостанций МГц	Список радиостанций Москва	Частоты радиостанции МГц	Радиостанции Москва
91,6 фута	Радио Культура	92. 0 FM	Москва FM
92,4 фм	Радио Дача	92,8 фм	Радио Карнавал
93,2 фм	Радио Спорт	93,6 фута	Коммерсантъ FM
94,0 фм	Восток FM	94,4 FM	Пружина FM
94,8 фута	Говорит Москва FM	95,2 фм	Рок FM
95,6 FM	Радио Звезда	96,0 фм	Дорожное радио
96,4 фм	Такси FM	96,8 фм	Детское радио
97,2 фм	Радио КП	97,6 фм	Радио Вести FM
98,0 фм	Радио Шоколад	98,4 FM	Новое радио
98,8 футов	Радио Романтика	99,2 фм	Радио Орфей
99,6 фм	Радио Русский Хит	100,1 FM	серебро Дождь
100,5 фм	Лучшее FM	100,9 FM	Радио Вера
101,2 фм	Радио DFM	101,7 FM	Наше радио
102,1 FM	Радио Монте-Карло	102,5 FM	Комедийное радио
103,0 фм	Радио Шансон	103,4 FM	Маяк
103,7 фм	Радио Максимум	104,2 FM	Радио НЕРГ
104,7 фм	Радио Семь	105,0 фм	Радиокнига
105,3 фм	Радио Столица
105,7 фм	Русское радио	106,2 FM	Европа Плюс
106,6 фм	Любовное радио	107,0 фм	Радио РСН
107,4 фм	Хит FM	107,8 фм	Волна милиции

На нашем сайте вы можете и. Таблицы представлены в формате Microsoft Excel.

Радиомаяк

В Москве Радио Маяк передает программы на трехпрограммный радиоприемник на частоте 78 КГц (вторая кнопка). В диапазоне FM-радио 9Частота радиомаяка 2225 составляет 103,4 фм В Санкт-Петербурге частота радиостанции Маяк составляет 67,46 фм в диапазоне УКВ.

Русская радиочастота

Федеральная государственная радиостанция «Радио России» ведет передачи на трехпрограммные приемники, в Москве — первая кнопка; В диапазоне УКВ Московской радиостанции частота Радио России — 66,44 фм; В диапазоне УКВ в Санкт-Петербурге частота Радио России 66,3 фм.

Дорожная радиочастота вещания радиостанции в Москве

«Дорожное радио», столь популярное у водителей, вещает на частоте 96,0 FM.

Радио Джаз частота

В Москве работает радиостанция Радио Джаз, частота 90,3 FM.

Детское радио на частоте вещания в Москве

В Московской области «Детское радио» вещает на частоте 96,8 fm. На радио частота Детского радио расположена между станциями «Дорожное радио» и «Вести FM».

Слушайте радио Relax

Слушать радио релакс FM тихая волна, можно в Москве на частоте 90,8 фм, в Казани на частоте 105,3 фм, в Уфе на частоте 103,5 фм и в Симферополе на длине волны 107,3 ​​фута. В Санкт-Петербурге Радио Релакс слушать нельзя, в городе нет вещания радиостанции.

Список радиостанций России СВ диапазона

Средние волны СВ диапазона, с частотой 526,5-1606,5 кГц, распространяющиеся на большие расстояния по сравнению с УКВ. В распространении средних волн играет роль не только изгиб земной поверхности, но и отражение от ионизированного слоя атмосферы, что в ночное время приводит к значительному увеличению дальности приема. Здесь используется амплитудная модуляция, которая не подходит для качественного вещания.
Средневолновые радиоприемники применяются там, где прием УКВ ЧМ передач уже невозможен из-за большой дальности действия радиопередатчика, на расстояниях 100 — 500 км.

Диапазоны и частоты раций

В этой статье мы кратко рассмотрим, какие частоты выделяются для радиосвязи и какие радиостанции и для какого диапазона следует учитывать при выборе оборудования в конкретном случае. Статья представлена ​​в свободной форме, с использованием упрощений в некоторых понятиях и деталях. Он не претендует на энциклопедическую точность, но даст общее представление об используемых в России частотах и ​​применяемых средствах радиосвязи.

Рассмотрим в каких диапазонах работают рации и почему в том или ином случае разные диапазоны радиочастот .

Коротковолновый диапазон — 1-30 МГц

Радиостанция КВ Применяется в основном военными, МЧС, ВМФ, лесными и природоохранными организациями для профессиональной связи на большие расстояния — от 150 до 8000 км .

Основными недостатками КВ диапазона являются низкая помехозащищенность и необходимость использования габаритных антенн длиной до нескольких десятков метров. Плюсы — абсолютная автономность, большая дальность связи и низкая стоимость по сравнению со спутниковой связью.

Основное используемое оборудование: Icom, IC-M802., Vertex VX-1700, VX-1400, VX-1200/1210., Kenwood TK-90, Cordon R-12, Q-Mac HF 90M, Barrett PRC-2090, КНР-2091, Карат, Ангара.

Также в пределах 1-30 МГц выделено 9 частотных участков для связи радиолюбителей. Основное используемое КВ радиолюбительское оборудование – трансиверы фирм Kenwood, Icom, Yaesu, Elecraft. Если для профессиональной устойчивой радиосвязи дальность обычно ограничивается 8000 км, то радиолюбители часто ведут трансконтинентальную радиосвязь со своими коллегами, находящимися на другом конце света.

В настоящее время рынок программного радио — оборудования SDR набирает обороты. Программное радио начинает широко использоваться в радиолюбительских, военных и коммерческих приложениях. На сегодняшний день Harris и Alcatel Lucent уже реализовали несколько успешных проектов, в которых используется оборудование на основе технологии SDR и когнитивного радио (радиосистема, способная получать информацию об особенностях собственной работы и на основе этих данных корректировать параметры своей работы). . В будущем технология SDR имеет все шансы стать новым стандартом на рынке телекоммуникаций.

Гражданский диапазон — 27 МГц

Условно именуется «диапазон 27 МГц». Диапазон частот 25,6-30,1 МГц (официально разрешенный участок 26,965-27,860 МГц). Другое название диапазона CB от английской аббревиатуры CB — Citizen Band.

Диапазон дальнобойщиков на рации это 15-й канал, с частотой 27,135МГц, в режиме амплитудной модуляции (АМ). Канал активно используется дальнобойщиками для связи на трассах. В больших городах Рация B-диапазона 27 МГц, используемая автомобилистами для обмена информацией о дорожном движении. В разных городах для городской связи используются разные каналы. Например, в Красноярске это 40 канал, частота 27,405 МГц, в Кемерово 27 канал, частота 27,275 МГц. Частотная модуляция (ЧМ) используется на частотах городского автоканала.

Также радиостанции этого диапазона используют небольшие таксопарки и грузовые перевозчики, группы быстрого реагирования охранных предприятий и ЖКХ. Несмотря на доступность оборудования, и то, что согласно постановлению Правительства РФ от 13.10.2011 № 837, 9Рации 2225 диапазона 27 МГц регистрации не подлежат, необходимо учитывать тот факт, что гражданский диапазон подвержен большим атмосферным и техногенным помехам и использование раций СВ диапазона в коммерческих целях не подходит для предприятий, где необходима качественная радиосвязь. Портативные двухдиапазонные рации ci из-за малого радиуса действия и сравнительно больших габаритов не получили большого распространения и используются в основном для погрузочно-разгрузочных работ или на стоянках грузовых автомобилей.

Большинство доступных в России CB радиостанций представлены в нашем интернет-магазине.

Купить двухдиапазонные рации ci которые вы можете в нашем интернет магазине представлены в. диапазон.

Из-за большого влияния промышленных шумов в городах и помех от передатчиков телерадиовещания этот диапазон используется в основном в сельской местности. Основными пользователями, еще со времен СССР, являются станции скорой помощи и сельскохозяйственные предприятия. На сегодняшний день большинство мировых производителей прекратили выпуск радиостанций для этих частот. Оборудование для диапазона Low-Band, на данный момент, предлагают отечественные производители – компании «Гранит» и «Вебр». На складах еще можно найти радиостанции известных брендов: Motorola GP340, GM360., Vertex Standard VX-3000L. Alinco, Inc. остается единственным доступным производителем иностранного оборудования в диапазоне 33–57,5 МГц. Компания предлагает носимую радиостанцию ​​DJ-V17L и автомобильные (базовые) радиостанции DR-135LH и DR-M06R.

Радиодиапазон — 118-137 МГц

Воздушные суда осуществляют радиосвязь друг с другом и с наземными службами в этом диапазоне частот. В отличие от большинства других видов УКВ-связи, здесь используется амплитудная модуляция. Популярная аппаратура для авиационного диапазона —

носимая авиационная рация :

156,8375-174 МГц — мобильная и фиксированная наземная связь.

В соответствии с основным законом «О связи» от 07.07.2003 № 126-ФЗ для организации радиосвязи в этом диапазоне необходимо получить разрешение ФГУП «ГРЧЦ». Если вам необходимо получить частоты, мы можем оказать консультационную и сопроводительную поддержку в получении разрешений.

Высокая помехоустойчивость и хорошая передача сигнала сделали диапазон 136-174 МГц наиболее популярным среди пользователей и производителей оборудования. Большинство популярных моделей УКВ радиостанций и антенн представлены в нашем магазине. Рации УКВ диапазона в нашем магазине представлены в.

Речной диапазон — 300 МГц

Используются для связи на внутренних водных путях.

Рабочие частоты раций находятся в диапазоне 300,0125-300,5125 МГц и 336,0125-336,5125 МГц.

Речной радиоприемник поставляется с предустановленными каналами, предназначенными для связи с судами и береговыми службами для тех или иных целей.

Частоты канальных раций — их количество и назначение установлены «Инструкцией по организации судовой радиосвязи в бассейне (районе)», утвержденной Службой речного флота Министерства транспорта Российской Федерации и согласованы с местными органами Государственного надзора за радиосвязью. Итак, основные каналы:

Канал 2 (300,05 МГц) — для связи между судами;

Канал 3 (300,1 МГц) — для связи с диспетчерами шлюзов;

Канал 4 (300,15 МГц) — для связи с другими службами речного флота;

Канал 5 (300,2 МГц) — для вызова судов, согласования порядка расхождения и обгона при маневрировании и передачи сигналов бедствия.

Каналы 25 и 43 (336,2 МГц и 300,125 МГц) являются общими для связи между яхтами.

Все радиостанции, устанавливаемые на судах, на внутренних водных путях, в обязательном порядке должны иметь Разрешение Речного Регистра России (РРР) и Свидетельство Минсвязи, независимо от их принадлежности и того, являются ли эти радиостанции основными или дополнительными оборудование.

Согласно распределению частот, утвержденному Международным союзом электросвязи (МСЭ), во всем мире для связи между судами (реками и морями) используются частоты в диапазоне 156-162 МГц. Речной диапазон 300 МГц используется только в России и выбор оборудования, предлагаемого для этого диапазона, невелик. Популярные речные радиостанции: Radioma-300, Vertex Standard VX-451/VX-454, .

Диапазон УКВ — 400-470 МГц

В зарубежных источниках диапазон обозначается как UHF, название которого образовано из заглавных букв Ultra High Frequency.

Особенности распространения дециметровых частот позволяют рекомендовать этот диапазон для использования в условиях плотной городской застройки, в горах. В лесных условиях радиостанции на 400 МГц уступают радиостанциям в диапазоне 136-174 МГц.

В диапазоне выделены полосы частот для профессионального использования, для радиолюбителей и для безлицензионного использования всеми желающими.

Частоты раций , работа которых в соответствии с основным законом «О связи» от 07.07.2003 № 126-ФЗ возможна только при наличии разрешительных документов:

420-430 МГц — подвижная и фиксированная наземная связь;

430-440 МГц — радиолюбительский диапазон;

440-470 МГц — подвижная и фиксированная наземная связь.

При необходимости получения номинальных частот можем оказать консультационную и сопроводительную поддержку в получении разрешений.

Участки диапазона, на которые в соответствии с Постановлением Правительства РФ от 31.12.2004 № 896 не требуются разрешительные документы — разрешенный радиодиапазон (нелицензионные частоты):

433,075-434,775 МГц — Диапазон LPD («устройство малой мощности»). Стандартная сетка частот из 69 номиналов, с шагом 25 кГц;

FM-радиостанций. Диапазоны радиочастот для нужд гражданского населения РФ. На каких частотах разрешено общение? Российская радиочастота

Радиодиапазоны и частоты

В этой статье мы кратко рассмотрим, какие частоты выделяются для радиосвязи и какие радиостанции и какой диапазон следует учитывать при выборе оборудования в конкретном случае. Статья представлена ​​в свободной форме, с использованием упрощений в некоторых понятиях и деталях. Он не претендует на энциклопедическую точность, но даст общее представление об используемых в России частотах и ​​применяемых средствах радиосвязи.

Учтите, На каких диапазонах работает радио? и почему в том или ином случае разные диапазоны радиочастот .

Коротковолновый диапазон — 1-30 МГц

КВ радиостанция В основном используется военными, МЧС, ВМФ, лесохозяйственными и природоохранными организациями для профессиональной связи на большие расстояния — от 150 до 8000 км .

Основными недостатками КВ диапазона являются низкая помехозащищенность и необходимость использования габаритных антенн длиной до нескольких десятков метров. Плюсы — абсолютная автономность, большая дальность связи и дешевизна по сравнению со спутниковой связью.

Основное используемое оборудование: Icom, IC-M802., Vertex VX-1700, VX-1400, VX-1200/1210., Kenwood TK-90, Cordon R-12, Q-Mac HF 90M, Barrett PRC-2090, КНР-2091, Карат, Ангара.

Также в пределах 1-30 МГц выделено 9 участков частот для связи радиолюбителей. Основное используемое КВ радиолюбительское оборудование – приемопередатчики Kenwood, Icom, Yaesu, Elecraft. Если для профессиональной устойчивой радиосвязи дальность обычно ограничивается 8000 км, то радиолюбители часто проводят трансконтинентальные сеансы радиосвязи со своими коллегами, находящимися на другом конце земного шара.

В настоящее время рынок программно-реализованного радио — оборудования SDR набирает обороты. Программное радио начинает широко использоваться в радиолюбительских, военных и коммерческих приложениях. На сегодняшний день Harris и Alcatel Lucent уже реализовали несколько успешных проектов, в которых используется оборудование на основе технологии SDR и когнитивного радио (радиосистема, способная получать информацию об особенностях собственной работы и на основе этих данных корректировать параметры своей работы). . В будущем технология SDR имеет все шансы стать новым стандартом на рынке телекоммуникаций.

Гражданский диапазон — 27МГц

Условно называется «диапазон 27МГц». Диапазон частот 25,6-30,1 МГц (официально разрешенный участок — 26,965-27,860 МГц). Другое название диапазона CB от английской аббревиатуры CB — Citizen Band.

Диапазон дальнобойщиков на рации это 15 канал, на 27,135 МГц, в режиме амплитудной модуляции (АМ). Канал активно используется дальнобойщиками для связи на трассах. в больших городах рация cb range 27 МГц, используется автомобилистами для обмена информацией о дорожном движении. В разных городах для городской связи используются разные каналы. Например, в Красноярске это 40 канал, с частотой 27,405 МГц, в Кемерово это 27 канал, с частотой 27,275 МГц. На частотах городских автоканалов используется частотная модуляция (ЧМ).

Также радиостанции этого диапазона используют небольшие таксомоторные фирмы и грузоперевозчики, группы быстрого реагирования охранных предприятий и ЖКХ. Несмотря на доступность оборудования, и то, что согласно Постановлению Правительства РФ от 13 октября 2011 г. № 837, 27 МГц рации регистрации не подлежат, необходимо учитывать тот факт, что гражданский диапазон подвержен большим атмосферным и техногенным помехам и использование рации CB диапазон в коммерческих целях не подходит для предприятий, где необходима качественная радиосвязь. Портативные СВ радиостанции из-за малого радиуса действия и сравнительно больших габаритов не получили большого распространения и используются в основном при погрузочно-разгрузочных работах или на стоянках грузовых автомобилей.

Большинство доступных в России CB радиостанций представлены в нашем интернет-магазине.

CB рация купить которую вы можете в нашем интернет магазине представлены в .

Low- Диапазон диапазона — 33–57,5 МГц

Это нижний участок диапазона УКВ мобильной радиосвязи.

Из-за большого влияния промышленных помех в городах и помех от передатчиков телевещания этот диапазон используется в основном в сельской местности. Основными пользователями, еще со времен СССР, являются станции скорой помощи и сельскохозяйственные предприятия. На сегодняшний день большинство мировых производителей прекратили выпуск радиостанций для этих частот. Оборудование для диапазона Low-Band, на данный момент, предлагают отечественные производители – компании «Гранит» и «Вебр». На складах еще можно найти радиостанции известных брендов: Motorola GP340, GM360., Vertex Standard VX-3000L. Alinco, Inc. остается единственным доступным иностранным производителем оборудования в диапазоне 33–57,5 МГц. Компания предлагает портативную радиостанцию ​​DJ-V17L и автомобильные (базовые) радиостанции DR-135LH и DR-M06R.

Радиодиапазон — 118-137 МГц

Воздушные суда осуществляют радиообмен между собой и с наземными службами в этом диапазоне частот. В отличие от большинства других видов УКВ-связи, здесь используется амплитудная модуляция. Популярное оборудование для эфирного диапазона —

носимые радиостанции авиационного диапазона :

156,8375-174 МГц — подвижная и фиксированная наземная связь.

В соответствии с основным законом «О связи» от 07.07.2003 № 126-ФЗ для организации радиосвязи в данном диапазоне необходимо получить разрешение ФГУП «ГРЧЦ». При необходимости получения частот мы можем оказать консультационную и сопроводительную поддержку в получении разрешений.

Высокая помехоустойчивость и хорошая передача сигнала сделали диапазон 136-174 МГц самым популярным среди пользователей и производителей оборудования. Большинство популярных моделей УКВ раций и антенн представлены в нашем магазине. рации УКВ диапазона в нашем магазине представлены в .

Речной диапазон — 300 МГц

Используется для связи на внутренних водных путях.

Рабочие частоты раций находятся в диапазоне 300,0125-300,5125 МГц и 336,0125-336,5125 МГц.

Рация River Range Walkie Talkie поставляется с предустановленными каналами, предназначенными для связи с судами и береговыми службами для той или иной цели.

Канальные радиочастоты – их количество и назначение установлены «Инструкцией по организации судовой радиосвязи в бассейне (районе)», утвержденной Службой речного флота Министерства транспорта Российской Федерации и согласованной с местные органы Государственного надзора за радиосвязью. Итак, основные каналы:

Канал 2 (300,05 МГц) — для связи между кораблями;

Канал 3 (300,1 МГц) — для связи с контроллерами шлюза;

Канал 4 (300,15 МГц) — для связи с другими службами речного флота;

Канал 5 (300,2 МГц) — для вызова судов, согласования порядка расхождения и обгона при маневрировании и передачи сигналов бедствия.

Каналы 25 и 43 (336,2 МГц и 300,125 МГц) обычно используются для связи между яхтами.

Все радиостанции, устанавливаемые на судах, на внутренних водных путях, в обязательном порядке должны иметь Разрешение Речного Регистра России (РРР) и Свидетельство Минсвязи, независимо от формы их собственности и от того, являются ли эти радиостанции основными или дополнительными оборудование.

Согласно распределению частот, утвержденному Международным союзом электросвязи (МСЭ), во всем мире для связи между кораблями (реками и морями) используются частоты в диапазоне 156-162 МГц. Речной диапазон 300 МГц используется только в России и выбор оборудования, предлагаемого для этого диапазона, невелик. Популярные речные радиостанции: Radioma-300, Vertex Standard VX-451/VX-454, .

Диапазон УКВ — 400-470 МГц

В зарубежных источниках диапазон обозначается как UHF, название которого образовано от заглавных букв Сверхвысокая частота.

Особенности распространения дециметровых частот позволяют рекомендовать этот диапазон для использования в условиях плотной городской застройки, в горах. В лесных условиях радиостанции на 400 МГц уступают радиостанциям в диапазоне 136-174 МГц.

В диапазоне выделены полосы частот для профессионального использования, для радиолюбителей и для безлицензионного использования всеми желающими.

Радиочастоты , эксплуатация которых в соответствии с основным законом «О связи» от 7 июля 2003 г. № 126-ФЗ возможна только при наличии разрешительных документов:

420-430 МГц — подвижная и фиксированная наземная коммуникации;

430-440 МГц — радиолюбительский диапазон;

440-470 МГц — подвижная и фиксированная наземная связь.

При необходимости получения частотных рейтингов можем оказать консультационную и сопроводительную поддержку в получении разрешений.

Участки диапазона, на которые в соответствии с Постановлением Правительства РФ от 31.12.2004 № 896 не требуются разрешительные документы — разрешенный радиодиапазон (нелицензионные частоты):

433,075-434,775 МГц — Диапазон LPD («устройство малой мощности»). Стандартная сетка частот из 69 номиналов, с шагом 25 кГц;

Весь спектр вещания, на котором радиочастота разделена на несколько диапазонов:
радиочастот длинных волн ДВ (ДВ), радиочастот средних волн СВ (СВ), радиочастот коротких волн ВЧ (КВ),
радиочастот ультракоротких волн VHF (FM). Каждый диапазон характеризуется своими характеристиками приема радиоволн и качеством радиопередачи.

Жители столичного мегаполиса могут слушать московские радиостанции на радиоприемниках, принимающих сигналы УКВ ЧМ, на телевизорах с цифровым декодером DVB-T2 и на трехпрограммных радиоприемниках сети проводного вещания.

Ультракороткие волны радиочастоты 62-108 МГц распространяются в пределах прямой видимости антенны передатчика. При вещании осуществляется частотная модуляция, что позволяет организовать передачу стереосигналов высокого качества. Антенны для этого диапазона небольшие, и их легко найти как на стационарных, так и на мобильных приемниках. Именно в ультракоротковолновом (FM) диапазоне вещают самые популярные радиостанции.

Российская радиочастота

В разных городах России одна и та же радиостанция вещает на разных частотах.
Так, например, в Московской области Русское радио вещает на частоте 105,7 фм, а в Санкт-Петербурге Русское радио на частоте 107,8 фм.

Список FM-радиостанций Москва 2017

Радиостанции Москвы принимаются по всему городу и в большинстве районов Московской области. В таблице показано Московские радиочастоты
для удобного поиска и хранения в радиостанциях
с цифровой и аналоговой шкалой настройки.

Частоты радиостанций МГц	Список радиостанций Москва	Частоты радиостанции МГц	радиостанции Москва
91,6 фута	Радио Культура	92.0 FM	Москва FM
92,4 фм	Радио Дача	92,8 фм	Радио Карнавал
93,2 фм	Радио Спорт	93,6 фута	Коммерсантъ FM
94,0 фм	Восток FM	94,4 FM	Пружина FM
94,8 фута	Москва FM говорит	95,2 фм	Рок FM
95,6 FM	Радио Звезда	96,0 фм	Дорожное радио
96,4 фм	Такси FM	96,8 фм	Детское радио
97,2 фм	Радио КП	97,6 фм	Радио Вести FM
98,0 фм	Радио Шоколад	98,4 FM	Новое радио
98,8 футов	Радио Романтика	99,2 фм	Радио Орфей
99,6 фм	Радио Русский Хит	100,1 FM	серебро Дождь
100,5 фм	Лучшее FM	100,9 FM	Радио Вера
101,2 фм	Радио DFM	101,7 FM	Наше радио
102,1 FM	Радио Монте-Карло	102,5 FM	Комедийное радио
103,0 фм	Радио Шансон	103,4 FM	Маяк
103,7 фм	Радио Максимум	104,2 FM	Радио НГ
104,7 фм	Радио Семь	105,0 фм	Радиокнига
105,3 фм	Радио Столица
105,7 фм	Русское радио	106,2 FM	Европа Плюс
106,6 фм	любовное радио	107,0 фм	Радио РСН
107,4 фм	Хит FM	107,8 фм	полицейская волна

На нашем сайте вы можете и. Таблицы представлены в формате Microsoft Excel.

Радиомаяк радиочастотный

В Москве «Радио Маяк» передает передачи на трехпрограммный радиоприемник на частоте 78 КГц (вторая кнопка). В диапазоне FM-радиочастот 9Радиомаяк 2225 радиочастота составляет 103,4 фм. В Санкт-Петербурге радиочастота «Маяк» составляет 67,46 фм в диапазоне УКВ.

Российская радиочастота

Федеральная государственная радиостанция «Радио России» передает программы на трехпрограммные приемники, в Москве — первая кнопка; В диапазоне УКВ Московской радиостанции частота Радио России — 66,44 фм; В диапазоне УКВ в Санкт-Петербурге частота Радио России 66,3 фм.

Дорожное радио, частота вещания Московской радиостанции

«Дорожное радио», столь популярное у водителей, вещает на частоте 96,0 FM.

Радио Джаз частота

В Москве работает радиостанция Радио Джаз, частота 90,3 FM.

Детское радио на частоте вещания в Москве

В Московской области «Детское радио» вещает на частоте 96,8 fm. На радио частота Детского радио расположена между станциями «Дорожное радио» и «Вести FM».

Слушайте радио Relax

Слушать радио релакс FM — спокойная волна, можно в Москве на частоте 90,8 фм, в Казани на частоте 105,3 фм, в Уфе на частоте 103,5 фм и в Симферополе на волне 107,3 ​​фута. В Санкт-Петербурге Радио Релакс слушать нельзя, радиостанции в городе не вещают.

Список российских радиостанций в диапазоне СВ

средних волн МВт диапазона, с частотой 526,5-1606,5 кГц, разбросанных на большие расстояния по сравнению с УКВ. При распространении средних волн играет роль не только округление земной поверхности, но и отражение от ионизированного слоя атмосферы, что в ночное время приводит к значительному увеличению дальности приема. Модуляция здесь применяется амплитудная, не подходящая для качественного вещания.
Средневолновые радиоприемники применяются там, где прием УКВ ЧМ передач уже невозможен из-за большой дальности действия радиопередатчика, на расстояниях 100 — 500 км.

Человек, мало знакомый с правилами гражданского радиообмена (и вообще мало знающий о существовании каких-либо правил в этой сфере) часто не задумывается, на каких частотах он, как рядовой гражданин РФ, может общаться.

Эти вопросы приходят позже, когда распакованная рация оказывается у нас в руках и мы пытаемся в ней разобраться. И хорошо, если, пытаясь разобраться, мы не будем настраивать свои рации на любые попадающиеся волны, начиная их тестировать (здесь речь идет о рациях, имеющих техническую возможность работать на специальных частотах , если у вас «мыльница», работающая только на частотах ПМР, то ни о настройке, ни о соблюдении закона можно не беспокоиться)! Статья посвящена начинающим радиообменам, как и сам автор статьи, и рассказывает о некоторых азах!

На каких частотах могут общаться гражданские лица в России?

В первую очередь нужно понимать, что на данный момент для гражданской связи в России выделено всего 3 диапазона частот (PMR/MW/LPD), при этом каждый диапазон частот имеет свои нюансы. Которые, впрочем, подробно описывать не будем, ограничившись краткими сведениями.

PMR / PM: 446,00000 МГц — 446,10000 МГц / шаг 12,5 кГц. Максимально допустимая выходная мощность передатчиков составляет 0,5 Вт. ПМР используется во многих странах Европы для удовлетворения самых разнообразных потребностей гражданского населения. В России диапазон ПМР официально разрешен для свободного радиотрафика с 2005 года. Для связи в диапазоне ПМР НЕ требуется специальной лицензии. Широко распространена продажа дешевых раций, работающих исключительно в диапазоне ПМР. Всего диапазон PMR имеет 8 каналов:

Beginning of range: 446.00000 MHz
1 channel: 446.00625 MHz
Channel 2: 446.01875 MHz
3 channel: 446.03125 MHz
4 channel: 446.04375 MHz
Channel 5: 446.05625 MHz
6 channel: 446.06875 MHz
Channel 7: 446.08125 MHz
Канал 8: 446,09375 МГц (Используется только для вызова или передачи сигнала бедствия.)
Конец диапазона: 446,10000 МГц

Сообщение в PMR может передаваться на несколько километров, в зависимости от условий передачи (город, лес, поле, так далее. ). Однако известен редкий случай передачи сигнала на 535,8 км (От Великобритании до Нидерландов), но это стало возможным благодаря редчайшей аномалии для этого диапазона распространения волн на большие расстояния. Для обеспечения хорошей связи на больших расстояниях необходимы условия прямой видимости, теоретически вас вполне могут услышать с аэростата или станции МКС, но чем более пересеченная местность, тем меньше достигается дальность.

LPD: 433,075 МГц — 434,775 МГц (с шагом 25 кГц) Максимально допустимая выходная мощность передатчиков составляет 10 мВт или менее. Радиочастотный диапазон для маломощных устройств, разрешенный для бесплатного использования во многих странах с некоторыми ограничениями.

Частоты LPD для 69-канального радио.
Channel number — frequency in MHz:

01 — 433.0750
02 — 433.1000
03 — 433.1250
04 — 433.1500
05 — 433.1750
06 — 433.2000
07 — 433.2250
08 — 433.2500
09 — 433.2750
10 — 433. 3000
11 — 433.3250
12 — 433.3500
13 — 433.3750
14 — 433.4000
15 — 433.4250
16 — 433.4500
17 — 433.4750
18 — 433.5000
19 — 433.5250
20 — 433.5500
21 — 433.5750
22 — 433.6000
23 — 433.6250
24 — 433.6500
25 — 433.6750
26 — 433.7000
27 — 433.7250
28 — 433.7500
29 — 433.7750
30 — 433.8000
31 — 433.8250
32 — 433.8500
33 — 433.8750
34 — 433,9000
35 — 433.9250 (Частота, на которой срабатывают брелки автосигнализаций, если зажать тангенту, то можно заглушить сигнал со всеми вытекающими. Категорически не рекомендуем делать такие вещи).
36 — 433.9500
37 — 433.9750
38 — 434.0000
39 — 434.0250
40 — 434.0500
41 — 434.0750
42 — 434.1000
43 — 434.1250
44 — 434.1500
45 — 434.1750
46 — 434.2000
47 — 434.2250
48 — 434.2500
49 — 434.2750
50 — 434.3000
51 — 434.3250
52 — 434. 3500
53 — 434.3750
54 — 434.4000
55 — 434.4250
56 — 434.4500
57 — 434.4750
58 — 434.5000
59 — 434.5250
60 — 434.5500
61 — 434.5750
62 — 434.6000
63 — 434.6250
64 — 434.6500
65 — 434.6750
66 — 434.7000
67 — 434.7250
68 — 434.7500
69 — 404.77250 90 радиочастот канала LPD 90
Номер канала — частота в МГц/соответствие каналам на рации с 69Каналы:

01 — 433.0750 /1
02 — 433.1000 /2
03 — 433.2000 /6
04 — 433.3000 /10
05 — 433.3500 /12
06 — 433.4750 /17
07 –1233.60180 /433.6330 /433.633.633.633.6330 /433.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.633.6. 30

CB: C — B (выходная мощность радиостанций до 10 Вт не требует регистрации в РФ) — используется для гражданской радиосвязи. Областей применения довольно много, например, для установления связи между зданиями, автомобилями, наземным транспортом.
Имеет преимущество перед диапазонами PMR и LPD, когда речь идет об использовании в лесу и пересеченной местности, но PMR и LPD больше подходят для города, это связано с длиной волны.

Помимо самих частот, в диапазоне CB также используется сетка, состоящая из буквенно-цифрового кода. Вот некоторые полезные радиочастоты в диапазоне СВ (СВ): Частоту 27,135 МГц C15EA можно назвать основной автомобильной частотой в России. Это вызывная частота, на которой общаются не только дальнобойщики, но и все, у кого есть радиостанция в машине по всей России.

Частота 27,225 МГц (22-й канал сетки С) — канал автомобилистов клуба 4Х4.

Не большой вывод по данным гражданским частотам.

Вывод, в общем-то, от того же новичка, почерпнувшего информацию из интернета. Насколько я понимаю (поправьте в комментариях, если не прав), если ваши рации подходят по всем параметрам (мощность исходящего сигнала, конструкция антенны и т.д.) настолько, что их не нужно регистрировать и вы соблюдаете все правила радиотрафика при этом стараются не мешать, можно спокойно пользоваться этими волнами! Если есть проблемы с параметрами магнитолы, ее следует зарегистрировать. При этом, опять же, как я понимаю, будут шить искусственно, ограничивая превышенные показатели. Конечно, вы можете использовать радио на свой страх и риск. При этом нам категорически запрещается использовать для передачи другие частоты! То есть на них нельзя даже просто зажать касательную, т.к. это может помешать работе различных сервисов! Исключением может быть сигнал бедствия, то есть если вашей жизни угрожает опасность и вы пытаетесь связаться хоть с кем-то, кто вас спасет. Это действие будет в рамках закона.

В заключение немного коснемся темы радиолюбителей. Как официально стать радиолюбителем, получить класс, лицензию и зарегистрировать свой позывной вы найдете в интернете. Отметим, что нам, как рядовым гражданам, также запрещено использовать для связи частоты официальных радиолюбителей. Если вы официально вступите в ряды радиолюбителей, пройдете все необходимые процедуры, вы сможете использовать 144.000 МГц — 146.000 МГц — гражданскую радиосвязь для лицензированных радиолюбителей, и не просто так, а по правилам.
