Основные обозначения на блоке питания компьютера

На корпусе блока питания компьютера можно встретить различные обозначения и маркировки, которые несут важную информацию о его характеристиках и параметрах. Разберем основные из них:

• Мощность — указывается в ваттах (например, 500W, 750W)
• Напряжение питающей сети — обычно 100-240V
• Выходные напряжения — +3.3V, +5V, +12V и их максимальный ток
• Форм-фактор — ATX, SFX, TFX и др.
• Сертификаты — 80 PLUS (Bronze, Silver, Gold, Platinum)
• Тип PFC (коррекции коэффициента мощности) — Active PFC
• Защиты — OVP, UVP, OCP, SCP и др.
• Размер вентилятора — 120 мм, 135 мм и т.д.

Расшифровка маркировки блоков питания

Маркировка блоков питания обычно состоит из буквенно-цифрового кода, в котором зашифрована основная информация о модели. Рассмотрим на примере:

XYZ-750BQ3-2

Где:

• XYZ — название производителя или серии
• 750 — мощность в ваттах
• B — тип архитектуры
• Q — форм-фактор (Q — ATX)
• 3 — тип входных разъемов
• 2 — тип PFC (2 — активный)

На что обратить внимание при выборе блока питания

При выборе блока питания для компьютера стоит обратить внимание на следующие ключевые параметры:

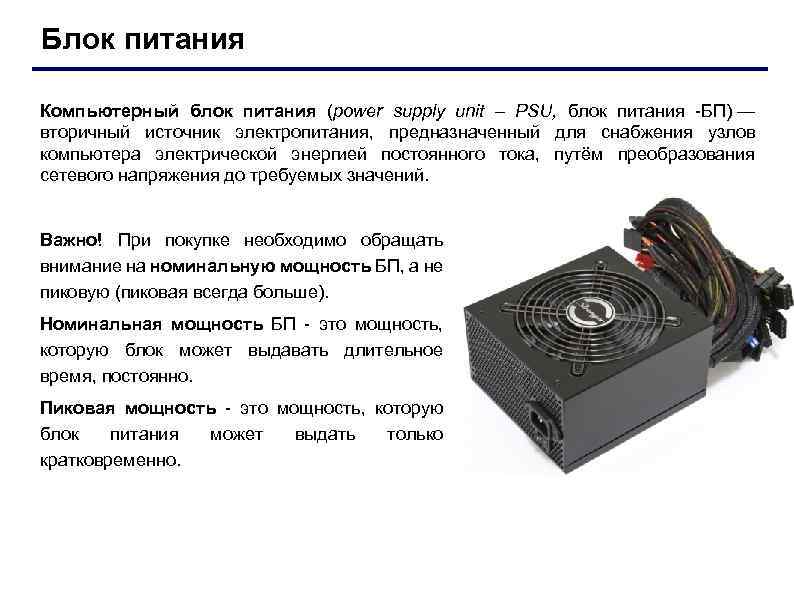

Мощность

Мощность блока питания должна с запасом покрывать энергопотребление всех компонентов ПК. Как рассчитать необходимую мощность?

• Сложите потребление всех комплектующих
• Добавьте 20-30% запаса
• Округлите до ближайшей стандартной мощности БП

Качество компонентов

Надежность блока питания во многом зависит от качества используемых компонентов. На что обратить внимание:

• Японские конденсаторы
• Качественные транзисторы и диоды
• Многослойные печатные платы
• Хорошее охлаждение силовых элементов

Важные характеристики блоков питания

При выборе блока питания обратите внимание на следующие важные характеристики:

КПД и сертификат 80 PLUS

КПД показывает, насколько эффективно блок питания преобразует энергию. Чем выше КПД, тем меньше энергии теряется в виде тепла. Сертификат 80 PLUS гарантирует определенный уровень КПД:

• 80 PLUS — минимум 80% КПД при нагрузке 20%, 50% и 100%
• 80 PLUS Bronze — минимум 82% КПД
• 80 PLUS Silver — минимум 85% КПД
• 80 PLUS Gold — минимум 87% КПД
• 80 PLUS Platinum — минимум 90% КПД

Стабильность напряжений

Качественный блок питания должен обеспечивать стабильные напряжения на выходе даже при максимальных нагрузках. Отклонения не должны превышать:

• ±5% для линий +3.3V и +5V
• ±3% для линии +12V

Системы защиты в блоках питания

Современные блоки питания оснащаются различными системами защиты от нештатных ситуаций:

• OVP (Over Voltage Protection) — защита от перенапряжения
• UVP (Under Voltage Protection) — защита от пониженного напряжения
• OCP (Over Current Protection) — защита от перегрузки по току
• OPP (Over Power Protection) — защита от превышения мощности
• SCP (Short Circuit Protection) — защита от короткого замыкания
• OTP (Over Temperature Protection) — защита от перегрева

Модульная система подключения кабелей

Многие современные блоки питания оснащаются модульной системой подключения кабелей. В чем ее преимущества?

• Возможность подключить только необходимые кабели
• Улучшение циркуляции воздуха в корпусе
• Более аккуратный внешний вид системы
• Упрощение сборки и обслуживания ПК

Однако у модульной системы есть и недостатки:

• Более высокая стоимость блока питания
• Дополнительные контакты могут быть источником проблем

Рейтинг производителей блоков питания

На рынке представлено множество производителей блоков питания. Какие из них считаются наиболее надежными?

1. Seasonic — один из лидеров рынка, славится высоким качеством продукции
2. Corsair — предлагает широкий ассортимент блоков питания разных ценовых категорий
3. be quiet! — немецкий производитель, известный тихой работой своих БП
4. EVGA — популярный бренд, особенно в сегменте мощных блоков питания
5. Fractal Design — шведский производитель качественных БП

Типичные ошибки при выборе блока питания

При выборе блока питания многие пользователи допускают типичные ошибки. Каких ошибок стоит избегать?

• Выбор слишком маломощного БП
• Экономия на качестве в пользу большей мощности
• Игнорирование сертификатов эффективности
• Выбор БП без учета будущей модернизации ПК
• Пренебрежение отзывами и тестами

Как проверить работоспособность блока питания

Существует несколько способов проверки работоспособности блока питания:

1. Визуальный осмотр — проверка на наличие вздувшихся конденсаторов, следов перегрева
2. Проверка напряжений мультиметром
3. Использование специальных тестеров для БП
4. Нагрузочное тестирование с помощью специального оборудования

При возникновении сомнений в работоспособности блока питания лучше обратиться к специалистам для диагностики.

Обозначения на блоках питания

Если блок питания вашего компьютера вышел из строя, не спешите расстраиваться, как показывает практика, в большинстве случаев ремонт может быть выполнен своими силами. Прежде чем перейти непосредственно к методике, рассмотрим структурную схему БП и приведем перечень возможных неисправностей, это существенно упростит задачу. Для проведения ремонта нам также понадобится знать распиновку главного штекера БП main power connector , она показана ниже. Сделать это можно при помощи обычной перемычки. Заметим, что у некоторых устройств цветовая маркировка может отличаться от стандартной, как правило, этим грешат неизвестные производители из поднебесной. Необходимо предупредить, что включение импульсных БП без нагрузки существенно сокращает их срок службы и даже может стать причиной поломки.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как выбрать лабораторный блок питания
• Как подключить блок питания
• Обозначения в графических схемах. Часть 2
• Импульсный блок питания — как он устроен?
• Как выбрать блок питания для ноутбука?
• Проверяйте, блин, тип, полярность, напряжение, ток питания!!!!
• Как выбрать блок питания 24В постоянного тока
• Лабораторный блок питания

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Значение цвета у проводов в блоке питания для ПК

Как выбрать лабораторный блок питания

На маркировку проводов в блоке питания, стоит уделить пристальное внимание. На проводах в блоке питания должна быть маркировка, которая обозначает сечение данного провода и она должна быть 18AWG или 16 AWG для более мощных линий БП. Чем меньше цифра, тем лучше. AWG — старое обозначение сечения проводов в США, использующееся с года и сохранилось по сей день.

Цифра обозначает количество проходов через уменьшающее сечение отверстие в волоке волочильный станок. Во первых, устройства могут не получать питания. Во вторых, такие провода могут ощутимо греться под нагрузкой, что может вызывать повреждение оборудования или даже пожароопасные ситуации. Думаю никому не нужна сварка в системном блоке при соприкосновении 2-х оплавленных проводов. Hi-Tech справочник. Главная Новости железа, софта, гаджетов Hardware новости Software новости Гаджеты, устройства, новинки смартфонов и кпк.

Выбор комлектующих и устройств Hi-Tech справочник Обратная связь. Маркировка кабелей блоков питания, AWG. Предыдущая запись Следующая запись. Войти Логин Пароль Запомнить. Войти без регистрации через:. Другие Новости Британская армия планирует использовать геймеров, в качестве операторов военной техники Oculus Rift — что это?

Hardware новости Software новости Гаджеты, устройства, новинки смартфонов и кпк.

Как подключить блок питания

В блоках питания помимо использования обыкновенных резисторов используются два типа специализированных резисторов — Варистор и Термистор. В качестве примера приведем кусок реальной схемы до выпрямительного мостика, хочется повторится — схема реальная, хотя впечатление такое, что этот шедевр — сборище пассивных элементов защиты от ВЧ помех со страниц какого то учебника по борьбе с помехами. Пример реального участка схемы блока питания — фильтра от ВЧ помех. Варистор — полупроводниковый резистор, сопротивление которого изменяется при изменении приложенного напряжения.

Как выбрать хороший лабораторный блок питания, оптимальный для своей задачи? Мы поделимся своим опытом и расскажем, на что стоит обратить.

Обозначения в графических схемах. Часть 2

Информация подготовлена отделом по защите прав потребителей управления по потребительскому рынку и развитию предпринимательства Администрации г. Администрация города. Публичные слушания Конкурсы Муниципальные услуги Администрации города Смоленска Муниципальный заказ Туризм Общественное самоуправление Защита прав потребителей Исполнительные производства по кап. Как расшифровать обозначения на электроприборах? Маркировка Примеры Значение Комментарий русская междунар. В вольт. Прибор может работать при различных напряжениях. Вт ватт кВт кило- ватт. Потребляемая мощность в зависимости от диапазона номинальных напряжений. Если маркировано » В, Вт», то мощность прибора будет Вт при напряжении В, Вт при напряжении

Импульсный блок питания — как он устроен?

Домой Полезная информация Обозначения в графических схемах. Часть 2. Сохрани винчестер! Электробезопасность помещений.

В некоторой степени блок питания также выполняет функции стабилизации и защиты от незначительных помех питающего напряжения.

Как выбрать блок питания для ноутбука?

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Как определить совместимость блока питания и устройства.

Проверяйте, блин, тип, полярность, напряжение, ток питания!!!!

На рынке лабораторных блоков питания предлагается множество серий от различных производителей. Одни модели привлекают низкой ценой, другие внушительным видом передней панели, третьи разнообразием функций. Поэтому правильный выбор такого распространённого прибора становится непростой задачей. При этом тщательное сравнение характеристик и возможностей моделей различных производителей может не дать ответа на главный вопрос: какой лабораторный блок питания выбрать для моих задач? В этой статье, полагаясь на свой опыт работы, мы расскажем о простых критериях выбора оптимального лабораторного блока питания, их разновидностях, отличиях и преимуществах. После этого, мы рассмотрим несколько типовых задач и предложим для каждой из них модели блоков питания, выбрав которые Вы сможете эффективно работать и сбережёте свои деньги, время и нервы. Для начала, давайте разберёмся с существующими названиями. Чем отличается лабораторный блок питания от просто блока питания?

Т.е. можно сделать БП с точкой срабатывания OVP по +12В на В, или + 5В на 7В и он всё ещё будет совместим со стандартом.

Как выбрать блок питания 24В постоянного тока

Из блока питания компьютера выходит толстый жгут проводов разного цвета и на первый взгляд, кажется, что разобраться с распиновкой разъемов невозможно. Но если знать правила цветовой маркировки проводов, выходящих из блока питания, то станет понятно, что означает цвет каждого провода, какое напряжение на нем присутствует и к каким узлам компьютера провода подключаются. В современных компьютерах применяются Блоки питания АТХ, а для подачи напряжения на материнскую плату используется 20 или 24 контактный разъём. С появлением на материнских платах шины PCI-Express, на Блоки питания стали устанавливать 24 контактные разъемы.

Лабораторный блок питания

ВИДЕО ПО ТЕМЕ: Расчет и подключение блока питания для светодиодной ленты.

The power supply specialist! Специалист в области разработки и производства источников питания. Блок питания — устройство для создания необходимого для работы различной техники напряжения. Чаще всего блоки питания преобразуют стандартное напряжение сети в заданное напряжение постоянного тока.

Любое электронное устройство будь то мобильный телефон или простейший фонарик обязательно оснащается элементом питания того или иного типа. Причём в качестве внешнего источника обычно используется либо простейшая батарейка, либо нуждающийся в подзарядке аккумулятор.

Блок питания — это какой либо блок радиоэлектронного устройства, который обеспечивает питание всего устройства требуемым напряжением и мощностью. Итак подробнее, обратите внимание на обозначение в правом верхнем углу. Там написано PSDD. Как же расшифровать данную запись? Под нагрузкой понимается либо лампочка, либо резистор, либо любое другое устройство, потребляющее электрическую энергию. Справа окошко индикации напряжения.

На маркировку проводов в блоке питания, стоит уделить пристальное внимание. На проводах в блоке питания должна быть маркировка, которая обозначает сечение данного провода и она должна быть 18AWG или 16 AWG для более мощных линий БП. Чем меньше цифра, тем лучше. AWG — старое обозначение сечения проводов в США, использующееся с года и сохранилось по сей день.

Фирменная этикетка блоков питания In Win и ее содержание

   К выбору блока питания (БП) нужно подходить очень ответственно. Неправильно подобранный БП способен сократить срок службы элементов вашего компьютера, а также увеличить счета за электричество. А если, волей случая, у вас оказался некачественный БП, то вы рискуете в лучшем случае потерять только блок питания, а в худшем – часть комплектующих вашего компьютера. Сейчас появляется все больше подделок известных брендов, и поэтому мы предлагаем вашему вниманию описание внешних отличительных особенностей блоков питания In Win.

    Внешние отличительные признаки фирменного блока питания In Win:

   1. Корпус блока выполнен из металла толщиной 0,6мм, края завальцованы.
   2. Блок имеет необходимое количество разъемов с проводом достаточной длины, согласно версии и в соответствии со стандартом Intel.
   3. Маркировка силовых проводов 18AWG (черный, красный, желтый, оранжевый и т.д.).
   4. Рядом с входным разъемом расположен основной включатель. Ряд моделей имеет переключатель напряжения питающей сети 110В/220В.
   5. Вентилятор 80мм или 120мм и вентиляционная панель с отверстиями в виде сот, повышающая эффективность охлаждения.  Блоки питания ITX и FLEX ATX оснащены вентиляторами 40мм.

    Мы намеренно не приводим особенностей внутреннего строения блока питания, так как вскрытие корпуса приведет к потере гарантийного обслуживания.


   Блоки питания которые, на сегодняшний день, предлагает российскому потребителю компания In Win Development Inc. условно можно разделить на две группы: первая — это стандартные, универсальные БП и вторая – это игровые БП предназначенные для современных игровых ПК или высоконагруженных рабочих станций. Все блоки могут поставляться как в составе корпусов, так и отдельно.

   Игровые – блоки питания мощностью 500 – 1600Вт., упакованные в фирменную коробку класса люкс, имеют подробную инструкцию пользователя, комплект проводов для подключения различных устройств персонального компьютера и кабель питания 220В. Данные блоки питания отличаются нестандартным оформлением, в том числе форма и цвет этикетки индивидуальны и соответствуют стилю продукта. Часто имеют внутреннюю, управляемую LED подсветку, бесшумные вентиляторы. Каждому блоку питания присваивается свое индивидуальное имя (например — С750W или SIV-1065W), указанное на дизайнерской этикетке, а стандартное буквенно-цифровое обозначение модели применяется только во внутренней документации производителя.

   Стандартные – блоки питания мощностью 120 – 600Вт., поставляются либо в индивидуальной упаковке, либо без неё. Блок питания в упаковке имеет инструкцию пользователя и кабель питания 220В. БП без индивидуальной упаковки поставляются в коробке по 10 штук без шнура питания и инструкции.

   Все компьютерные корпуса с блоками питания имеют уникальный серийный номер, который наносится на заднюю стенку корпуса (рис.1), коробку (рис.2) и блок питания (рис.3).





(рис.1)
(рис.2)	(рис.3)

Все блоки питания имеют стандартную этикетку (рис.4), номер партии, серийный номер и код EAN-13, соответствующий артикулу (рис.3).




(рис. 4)

    Содержание стандартной этикетки блока питания In Win:


		Логотип POWER MAN – зарегистрированный фирменный товарный знак, принадлежащий компании In Win Development Inc.
		Модель и мощность блока питания.
		Предупреждение: Блок питания находится под напряжением. Самостоятельный ремонт не допускается. Для получения профессиональной помощи рекомендуется обращаться в сервисный центр.
		Срок гарантийного обслуживания.
		Символ Pb-Free: Этим символом маркируются электрические и электронные устройства и компоненты, для которых содержание свинца (Pb) в любом из видов сырья и конечной продукции не превышает 0,1% по весу (1000 промилле).
		Символ НЕ выбрасывать! По окончании срока службы данное устройство подлежат сдаче в специальный пункт утилизации.

    Знаки соответствия блоков питания международным стандартам безопасности и эргономики (могут заменяться другими знаками или отсутствовать на этикетке):


			TUV (Techischer Uberwachungsverein) – крупнейшая сертифицирующая организация Германии, являющаяся признанным мировым авторитетом в области систем менеджмента качества.
			Знак соответствия требованиям UL (Canadian Underwriters Laboratory – Канада).
			Знак соответствия требованиям австралийского департамента связи (ACA — Australian Communications Authority) — «C-tick mark».
			Система сертификации электрооборудования на соответствие требованиям безопасности Норвегии – NEMKO, в основе которых положены требования МЭК и CEE.
			Знак соответствия требованиям тайваньского бюро по стандартизации, метрологии и проверке (BSMI — Bureau of Standards, Metrology and Inspections).
			Знак международного сертификата соответствия электротехнической продукции требованиям стандартов IEC – CB Test Certificate.
			Знак соответствия изделия, произведенного в странах ЕС, требованиям ряда директив Совета ЕС.
			ЭМС и безопасность — подтверждение соответствия нормам национальных стандартов КНР (GB Standards), находится в компетенции General Administration of Quality Supervision, Inspection and Quarantine of China (AQSIQ).
			Система сертификации ГОСТ Р Госстандарт («Ростест») России.
			Евразийское соответствие (EAC, англ. Eurasian Conformity) – знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза процедуры оценки.
			Сертифицировано FCC – Федеральной Комиссией Связи (США) – как оборудование класса B (для использования дома и в офисе).




    Стандартная маркировка блока питания In Win:

   Рассмотрим расшифровку маркировки на примере двух блоков питания: RB-S600BQ3-3 и IP-AD120A7-2.

   Представим схематично (рис.5):

(рис.5)




    Расшифровка используемых аббревиатур:


Торговая марка:
IW	–		IN WIN POWER
IP	–		POWER MAN POWER
RB	–		REBEL POWER
Тип блока питания:
P	–		обычный блок для ПК
ISP	–		стандартный БП для ПК
I	–		серверный БП
R	–		дублирующий (redundant) БП
V	–		DC/DC БП для постоянного тока
A	–		внешний БП
C	–		БП начального уровня
S	–		БП с улучшенными характеристиками
AD	–		особый дизайн In Win
Мощность блока питания (W):
450	–		450W
120	–		120W
1K0	–		1000W
1K2	–		1200W
Код типа архитектуры материнской платы:
В зависимости от примененной архитектуры (например, forward или half bridge и т. д) маркируется одной буквой от Ａ до Z. Например: RB-S600BQ3-3.     Исключение составляет серия “AD”, в маркировке которой этот код отсутствует, например: IP-AD120A7-2
Форм-фактор блока питания / размер корпуса:
A	–		PS2
B	–		PS3
D	–		для корпусов серии D
F	–		TFX
H	–		без вентилятора
J	–		PS2 с вентилятором 120мм
K	–		PS2 увеличенный размер
L	–		для корпусов серии L
M	–		особый размер In Win
N	–		SFX
P	–		CFX
Q	–		PS2 с вентилятором 120мм
S	–		LFX
T	–		ATX с вентилятором 80мм
U	–		для серверного корпуса
Внешняя компоновка разъемов корпуса БП (входные переключатели):
1	–		Разъем для шнура питания + переключатель напряжения (110/220В).
2	–		Разъем для шнура питания + переключатель напряжения (110/220В) + сетевой выключатель.
3	–		Разъем для шнура питания + сетевой выключатель.
7	–		Разъем для шнура питания.
PFC (коррекция коэффициента мощности):
0	–		без (NON) PFC.
1	–		пассивный (PASSIVE) PFC.
2	–		активный (ACTIVE) PFC.
3	–		активный только при 230V (230V ONLY ACTIVE) PFC.

31/08/2017


Как подключить ленту 12В/24В к блоку питания — статья от экспертов Apeyron Elelctrics

Есть несколько причин отсутствия свечения, неравномерного свечения ленты или вообще выхода светодиодной подсветки из строя. И основная причина — это неправильное подключение и монтаж ленты с ошибками. В нашей статье рассмотрим, как правильно подключить ленту 12В или 24В к блоку питания (подробнее о блоках питания читайте здесь).

Внимание!
Подключение светодиодных лент к блоку питания необходимо проводить при выключенном напряжении сети 220В.

Определяем полярность контактов

Для начала узнайте питающее напряжение светодиодной ленты. На всем протяжении ленты указывается её питающее напряжение (12В или 24В), а также обозначается полярность контактов.

Для одноцветной (монохромной) ленты, как правило, красный цвет — это «+» (положительный контакт), черный — это «-» (отрицательный контакт).

Но встречаются и ленты с другими цветовыми выходами, где белый провод «+», белый провод с дополнительными штрихами — это «-».

Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-».

Что проверяем перед подключением ленты

Перед подключением светодиодной ленты необходимо убедиться в правильности выбора блока питания. Для этого необходимо правильно рассчитать потребляемую мощность блока питания. Про выбор блока питания подробно описано в нашей статье здесь.

Также необходимо проверить соответствие напряжения питания светодиодной ленты и блока питания. Для светодиодных лент с напряжением питания 12В необходим блок питания с выходным напряжением 12В. Для светодиодных лент с напряжением 24В предусматривается подключение к блокам питания 24В, соответственно.

Подсказка:
На корпусе блоков питания IP20 имеется маркировка подключения контактов.

Полярность подключения

При подключении светодиодной ленты необходимо соблюдать полярность подключения. «V+» предназначен для подключения положительного контакта ленты «+», «V-» – для подключения отрицательного контакта ленты «-».

Блоки питания, имеющие большую мощность, оснащены несколькими выходными контактами: V+, V+ и V-, V-. Это необходимо, для равномерного распределения подключения светодиодных лент.

Подключение светодиодной ленты длиной 5 м

При подключении светодиодных лент длиной 5 м, с большой мощностью, предусматривается подключение в центральной части светодиодной ленты.

Это необходимо для равномерного распределения напряжения питания.




Заземление

Также блоки большой мощности необходимо подключать к системе электрозаземления. Для этого на панели контактов блока питания есть контакт для подключения заземления.

Подключение блока питания к сети 220В

После подключения светодиодной ленты производится подключение блока питания к электросети 220В.

Подключение блока питания к электросети 220В производится с соблюдением техники безопасности — при отключенном напряжении сети.

Входные контакты для подключения проводов 220В обозначаются «L» и «N».

Также не забудьте произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.




Подключение с использованием коннектора

На корпусе блоков питания со степенью защиты IP65/IP67 имеется маркировка сторон подключения, также предусмотрены цветовые обозначения проводов. Подробнее о блоках питания и их выборе — читаем в статье здесь.

Сторона входного напряжения 220В обозначается как АС (АСL и АСN) и маркируется синим и коричневым. Сторона выходного напряжения DC обозначается как «DC + » и «DC — », маркировка проводов красная и черная, соответственно.

Подключение таких блоков производится при помощи электроклемм или электроколодок.

Для лучшего соблюдения степени пылевлагозащиты IP65/67 необходимо произвести дополнительную влагоизоляцию (герметизацию) мест электросоединений при помощи силиконового герметика.

Это важно:

• К выходным контактам DC («DC+» и «DC-»), красный и черный провода, подключаем контакты светодиодной ленты «+» и «-».
• Подключение блока питания производится при выключенном напряжении электросети 220В.
• Со стороны входного напряжения AC (ACL и ACN) подключаем провода напряжения питания 220В.

Проверка перед включением

Перед включением светодиодной ленты, подключенной к блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.

Уверены, после такой пошаговой инструкции у вас все получится!

404 Not Found | 404 Страница не найдена

Продукция Датчики давления Датчик абсолютного давления ЭМИС-БАР Датчик избыточного давления ЭМИС-БАР Датчик дифференциального давления ЭМИС-БАР Датчик гидростатического давления ЭМИС-БАР Ротаметры Ротаметр металлический ЭМИС-МЕТА 215 Ротаметр пластиковый ЭМИС-МЕТА 211 Ротаметр с регулятором ЭМИС-МЕТА 211-Р Ротационные счётчики газа Ротационный счётчик газа ЭМИС-РГС 245 Узел учета газа ЭМИС-Эско 2230-Р Массовые кориолисовые расходомеры Массовый кориолисовый расходомер ЭМИС-МАСС 260 Массовый расходомер интегральный ЭМИС-МАСС 260 Массовый расходомер дистанционный ЭМИС-МАСС 260 Компактный массовый расходомер интегральный ЭМИС-МАСС 260 Компактный массовый расходомер дистанционный ЭМИС-МАСС 260 Пищевой массовый расходомер компактный ЭМИС-МАСС 260 Вихревые расходомеры Вихревой расходомер ЭМИС-ВИХРЬ 200 ЭМИС-ВИХРЬ 200 ППД Расходомер высокого давления Вихреакустический расходомер ЭМИС-ВИХРЬ 200 ППД Высокотемпературный расходомер ЭМИС-ВИХРЬ 200 Вихревой расходомер ЭМИС-ВИХРЬ 200 рудничного исполнения Погружной вихревой расходомер ЭМИС-ВИХРЬ 205 Счетчики количества жидкости Счетчик количества жидкости ЭМИС-МЕРА 300 Сигнализаторы уровня Сигнализатор уровня жидкости ЭМИС-СИГНАЛ Сигнализатор уровня сыпучих материалов ЭМИС-СИГНАЛ Электромагнитные счетчики, расходомеры Электромагнитный расходомер ЭМИС-МАГ 270 Крыльчатые расходомеры Электронный расходомер ЭМИС-ПЛАСТ 220 Теплосчетчики Теплосчетчик ЭМИС-Эско 2210 Теплосчетчик ИМ2300Т Теплосчетчик ЛОГИКА 6962 Узлы учета Узел учета газа ЭМИС-Эско 2230 на базе ЭМИС РГС 245 Комплекс учета энергоносителей ЭМИС-Эско 2210 Измерительный комплекс учета газа ИМ2300ГК Узел учета ТЭКОН-20К Комплект учета на базе сужающих устройств ЭМИС-Эско 2210-АИП Узел учета с автономным питанием Блочные и блочно-шкафные узлы учета на базе комплексов ЭМИС-Эско 2210 и ЭМИС-Эско 2230 Измерительный комплекс ЛОГИКА 6742 Измерительный комплекс ЛОГИКА 6764 Узел учета пара ЭМИС-Эско 2210 Узел учета тепла Мобильные комплексы учета Мобильный комплекс учета МКУ-ЭЭ-2210 Скважинные расходомеры Скважинный вихревой расходомер ЭМИС-ВИХРЬ 200 СКВ Реле потока жидкости и газа Датчик потока «ЭМИС-ПОТОК 285» Реле потока жидкости «ЭМИС-ПОТОК 236» Контроллеры и вычислители ТЭКОН-19 Теплоэнергоконтроллер Теплоэнергоконтроллер ИМ 2300 СПГ-761 / СПГ-762 / СПГ-763 Корректоры Корректор газа СПГ 742 СПТ 941, СПТ 944 Тепловычислители СПТ-961, СПТ-962 Тепловычислители ВКТ-5, ВКТ-7, ВКТ-9 Тепловычислители Вычислители УВП-280 Термоэлектрогенераторы Термоэлектрические генераторы ТЭГ-5, ТЭГ-7 Сопутствующее оборудование Устройство отбора давления ЭМИС-ВЕКТА 1120 Струевыпрямитель ЭМИС-ВЕКТА 1200 Измерительные участки «УИ» Технологические вставки серии «ЭМИС-ВЕКТА ВТ» Шкафы монтажные Защитные гильзы, бобышки, штуцера для датчиков температуры, ЭМИС-ВЕКТА 1300 Диафрагмы для расходомеров переменного перепада давления ЭМИС-ВЕКТА 1100 Клапанные блоки и устройства для датчиков давления Функциональная аппаратура СИ-8 Счетчик импульсов ЭМИС-БРИЗ 90 Блок питания ЭМИС-БРИЗ 100. Блок питания ЭМИС-БРИЗ 250. Блок питания ЭМИС-БРИЗ 500. Блок питания ЭМИС-Система 780. Конвертер интерфейса ModBUS-HART БИС-А Барьеры искрозащиты ЭМИС-СИСТЕМА 750 Преобразователь интерфейса RS-232/RS-485/USB Опыт эксплуатации Внедрение расходомеров ЭМИС на предприятия России и СНГ Нефтегазовый сектор Энергетика Металлургия Машиностроение Горнодобывающая отрасль Пищевая промышленность Водоочистка, водоподготовка Медицина Сервис Сервис и ремонт Ремонт и поверка оборудования ЭМИС, сервисное обслуживание Обследование объекта Выезд специалистов на объект заказчика, проведение исследований, подбор приборов и комплектующих Шеф-монтаж и пусконаладка Шеф-монтаж оборудования и пусконаладочные работы на объекте заказчика Ремонт на объекте Проведение ремонтных работ на объектах заказчика быстро и с гарантией. Профилактический осмотр оборудования ЭМИС Услуги поверки Проведение поверки, калибровки и ремонта расходомеров и узлов учета. Сроки проведения до 10 рабочих дней Часто задаваемые технические вопросы Документация Техническая и эксплуатационная документация контрольно-измерительных приборов ЭМИС Техническая документация Сертификаты Сертификаты соответствия на расходомеры, узлы учета, реле потока, фильтры и прочих приборов Каталог Проектным организациям Пресс-центр Актуальные новости, экспертные статьи и мероприятия компании ЭМИС Новости Статьи Вебинары Выставки Календарь событий О компании О компании Сертификаты и патенты Разрешительная документация ЭМИС: сертификаты, патенты, лицензии Оферта Вакансии Отзывы предприятий Отзывы промышленных предприятий о контрольно-измерительных приборах ЭМИС Финансовые инструменты Фотогалерея Актуальные фотографии предприятия ЭМИС, сотрудников, приборов, проведенных мероприятий Контакты Контакты группы промышленных компаний «ЭМИС», тел для справок +7(351) 729-99-12 Отдел продаж Отдел сервиса Отдел маркетинга Секретарь Сервисные центры Региональные филиалы Филиалы компании ЭМИС по России, Казахстану и Беларуси

Добавочные номера

По вопросам приобретения контрольно-измерительного оборудования Вы можете обратиться к сотрудникам коммерческой службы по телефону +7 (351) 729-99-12. Свяжитесь с менеджером Вашего региона набрав добавочный номер. Если вы затрудняетесь с выбором, дождитесь ответа секретаря.

+7 (351) 729-99-12

Руководство

Коммерческая служба	Кортиашвили Валерий Владимирович	Коммерческий директор	[email protected]	доб. 101
Коммерческая служба	Даутов Артур Ражапович	Директор по развитию	[email protected]	доб. 165
Коммерческая служба	Гавриков Андрей Юрьевич	Руководитель отдела продаж	[email protected]	доб. 111
Коммерческая служба	Гофман Анна Валерьевна	Руководитель отдела по работе с ключевыми клиентами	[email protected]	доб. 122
Коммерческая служба	Пантелеева Наталья Анатольевна	Начальник тендерного отдела	panteleeva@emis-kip. ru	доб. 350
Коммерческая служба	Степанов Евгений Евгеньевич	Руководитель направления продаж по странам СНГ	[email protected]	доб. 151
Коммерческая служба	Костарева Светлана Владимировна	Начальник отдела маркетинга	[email protected]	доб. 332
Коммерческая служба	Бобырь Вера Сергеевна	Руководитель отдела технического подбора	[email protected]	доб. 129

Отдел продаж

Выберите регион или область: Выберите Адыгея республика Азербайджан Алтай республика Алтайский край Амурская область Армения Архангельская область Астраханская область Башкортостан республика Брянская область Бурятия республика Владимирская область Волгоградская область Вологодская область Грузия Дагестан республика Еврейская АО Забайкальский край Ивановская область Ингушетия республика Иркутская область Кабардино-Балкарская республика Казахстан Калининградская область Калмыкская республика Калужская область Камчатский край Карачаево-Черкесская республика Карелия республика Кемеровская область Киргизия Кировская область Коми республика Костромская область Краснодарский край Красноярский край Крым республика Курганская область Ленинградская область Магаданская область Марий Эл республика Мордовия республика Москва Московская область Мурманская область Ненецкий автономный округ Нижегородская область Новгородская область Новосибирская область Омская область Оренбургская область Пензенская область Пермский край Приморский край Псковская область Ростовская область Рязанская область Самарская область Санкт-Петербург Саратовская область Саха (Якутия) республика Сахалинская область Свердловская область Северная Осетия республика Смоленская область Ставропольский край Таджикистан Татарстан республика Тверская область Томская область Тульская область Туркмения Тыва республика Тюменская область Удмуртская республика Узбекистан Украина Ульяновская область Хабаровский край Хакасия республика ХМАО-Югра Челябинская область Чечня республика Чувашия Чукотский АО ЯНАО Ярославская область

Отдел по работе с ключевыми клиентами

Выберите регион или область: Выберите Адыгея республика Алтай республика Алтайский край Амурская область Архангельская область Астраханская область Башкортостан республика Беларусь Белгородская область Брянская область Бурятия республика Владимирская область Волгоградская область Вологодская область Воронежская область Дагестан республика Еврейская АО Забайкальский край Ивановская область Ингушетия республика Иркутская область Кабардино-Балкарская республика Калининградская область Калмыкская республика Калужская область Камчатский край Карачаево-Черкесская республика Карелия республика Кемеровская область Кировская область Коми республика Костромская область Краснодарский край Красноярский край Крым республика Курганская область Курская область Ленинградская область Липецкая область Магаданская область Марий Эл республика Мордовия республика Москва Московская область Мурманская область Ненецкий автономный округ Нижегородская область Новгородская область Новосибирская область Омская область Оренбургская область Орловская область Пензенская область Пермский край Приморский край Псковская область Ростовская область Рязанская область Самарская область Санкт-Петербург Саратовская область Саха (Якутия) республика Сахалинская область Свердловская область Северная Осетия республика Смоленская область Ставропольский край Тамбовская область Татарстан республика Тверская область Томская область Тульская область Тыва республика Тюменская область Удмуртская республика Ульяновская область Хабаровский край Хакасия республика ХМАО-Югра Челябинская область Чечня республика Чувашия Чукотский АО ЯНАО Ярославская область

Руководство

Центральный федеральный округ

Северо-Западный федеральный округ

Уральский федеральный округ

Башкирия, Татарстан

Приволжский федеральный округ

Сибирский федеральный округ

Южный Федеральный округ

Северо-Кавказский федеральный округ

Дальневосточный Федеральный Округ

Казахстан, Узбекистан, Киргизия, Таджикистан, Туркмения

Украина

Грузия, Армения, Азербайджан

Отдел продаж

По вопросам приобретения контрольно-измерительного оборудования Вы можете обратиться к сотрудникам отдела продаж посредством «Skype». Свяжитесь с нами в режиме онлайн!

Руководство

Васюкова Юлия Павловна	Заместитель коммерческого директора	Вопросы по приобретению оборудования
Гавриков Андрей Юрьевич	Начальник отдела продаж №1	Вопросы по приобретению оборудования
Гофман Анна Валерьевна	Начальник отдела продаж №2	Вопросы по приобретению оборудования
Степанов Евгений Евгеньевич	Руководитель дилерской сети	Вопросы по работе с дилерской сетью

Центральный федеральный округ

Разгуляев Вячеслав Валерьевич	Менеджер ОП №1	Костромская область
Зырянова Лариса Владиславна	Менеджер ОП №1	Москва и Московская область
Удалова Татьяна Александровна	Менеджер ОП №1	Калужская, Смоленская, Тверская области
Иванова Екатерина Александровна	Менеджер ОП №1	Брянская, Владимирская, Ивановская, Рязанская, Тульская, Ярославская области

Северо-Западный федеральный округ

Удалова Татьяна Александровна	Менеджер ОП №1	Санкт-Петербург, Калининградская, Ленинградская, Мурманская, Новгородская области, Карелия
Иванова Екатерина Александровна	Менеджер ОП №1	Архангельская, Вологодская, Псковская области, Ненецкий АО
Бобырь Вера Сергеевна	Менеджер ОП №2	Республика Коми

Уральский федеральный округ

Разгуляев Вячеслав Валерьевич	Менеджер ОП №1	Курганская, Свердловская области
Иванова Екатерина Александровна	Менеджер ОП №1	ХМАО-Югра, Челябинская область
Удалова Татьяна Александровна	Менеджер ОП №1	ЯНАО, Тюменская область

Башкирия, Татарстан

Грищенко Юрий Евгеньевич

Менеджер ОП №2

Республики Башкортостан и Татарстан

Приволжский федеральный округ

Бобырь Вера Сергеевна	Менеджер ОП №2	Нижегородская, Пензенская, Самарская, Кировская, Оренбургская, Саратовская, Ульяновская области; Чувашия, Марий Эл, Мордовия, Удмуртия
Пикунов Игорь Андреевич	Менеджер ОП №2	Пермский край, Удмуртия

Сибирский федеральный округ

Маркина Екатерина Андреевна	Менеджер ОП №2	Иркутская, Кемеровская, Новосибирская, Томская области; Алтайский край, Красноярский край, Забайкальский край; Бурятия, Хакасия, Тыва, Алтай
Иванова Екатерина Александровна	Менеджер ОП №1	Омская область

Южный Федеральный округ

Разгуляев Вячеслав Валерьевич

Менеджер ОП №1

Астраханская, Волгоградская, Ростовская области, Краснодарский край, Адыгея, Калмыкская Республика, Крым

Северо-Кавказский федеральный округ

Разгуляев Вячеслав Валерьевич

Менеджер ОП № 1

Дагестан, Ингушетия, Кабардино-Балкарская республика, Карачаево-Черкесская республика, Северная Осетия, Ставропольский край, Чеченская республика

Дальневосточный Федеральный Округ

Маркина Екатерина Андреевна

Менеджер ОП №2

Вопросы по приобретению оборудования

Казахстан, Узбекистан, Киргизия, Таджикистан, Туркмения

Пикунов Игорь Андреевич

Менеджер ОП №2

Вопросы по приобретению оборудования

Украина

Иванова Екатерина Александровна

Менеджер ОП №1

Вопросы по приобретению оборудования

Грузия, Армения, Азербайджан

Разгуляев Вячеслав Валерьевич

Менеджер ОП №1

Вопросы по приобретению оборудования

Служба сервиса и ремонта

По вопросам технической поддержки, гарантийному обслуживанию и ремонту оборудования Вы можете обратиться к сотрудникам отдела посредством «Skype». Свяжитесь с нами в режиме онлайн!

Техническая поддержка

Валишева Елена Геннадьевна

Начальник сервисного отдела

Эксплуатация, ремонт, обслуживание оборудования

Отдел маркетинга

По вопросам рекламно-выставочной деятельности, продвижению сайта, рекламы в СМИ Вы можете обратиться в отдел маркетинга посредством «Skype». Свяжитесь с нами в режиме онлайн!

Маркетинговые мероприятия

Костарева Светлана Владимировна

Начальник отдела маркетинга

маркетинговая деятельность

Техническая поддержка

Маркетинговые мероприятия

Спасибо за регистрацию!

Подписаться на новости

Ваш email:

Нажимая кнопку «Отправить» подтверждаю, что я ознакомлен и согласен с условиями Политики по обработке персональных данных.

Спасибо за подписку!

мы так же есть в:

Как узнать, какой блок питания стоит в компьютере — Запускай.РФ

Если вам нужно найти информацию о блоке питания вашего стационарного компьютера, то эта статья для вас. Не важно для какой цели вам нужна эта информация: любопытства ради, для приобретения нового или чего-то другого. Мы собрали для вас все возможные варианты того, как узнать информацию о блоке питания — других вариантов нет. Надеемся, эта статья будет вам полезной и легкой в чтении. Если что-то непонятно, вопросы задавайте в комментариях.

Для того чтобы узнать о блоке питания своего компьютера, существует всего несколько способов.

Ищем чеки

Почти все люди хранят чеки на технику какое-то время, надеемся, вы один из таких. Поищите чеки и посмотрите в них наименование блока питания. Иногда в чеке пишут и краткие характеристики.

Часто вместе с чеком продавец выдает счет-фактуру, товарную накладную. В них тоже указывают наименование проданной продукции. Ищите их.

Смотрим гарантийный талон

Если чек не сохранился, возможно, сохранился гарантийный талон. Смотрите наименование блока питания в нем. Там можно прочитать название блока питания, в котором почти всегда присутствуют цифры обозначающие его мощность в Ваттах.

Упаковка компьютера

Многие сохраняют коробку от компьютера и даже от его комплектующих. Многие магазины требуют сохранение упаковки, чтобы не потерять гарантию на компьютер.

Если у вас осталась коробка, на ней могут присутствовать сведения об установленном в компьютер блоке питания.

Упаковка блока питания

Если корпус компьютера не комплектовался блоком питания, возможно, есть отдельная коробка от блока питания. Там также можно найти информацию о вашем блоке.

Открываем крышку компьютера

Если документации и коробок не сохранилось — откручиваем два винта от левой крышки системного блока, сдвигаем ее чуть назад и открываем (в некоторых корпусах требуется открутить винты от верхней крышки и поднять ее, чтобы получить доступ к открытию боковых крышек).

Блок питания, обычно примыкает к задней стенке и расположен либо в верхней, либо в нижней части корпуса компьютера, если смотреть на него со стороны открытой, левой крышки корпуса.

На блоке питания имеется наклейка с указанием названия, номинальной мощности и выходной силы тока в амперах по трем каналам напряжения 3,3V, 5V и 12V.

Расшифровка обозначений на наклейке блока питания

1. Модель (техническое наименование).
2. Класс уровня эффективности.
3. Модель (коммерческое наименование).
4. Фирма-производитель.
5. Мощность.
6. Различные характеристики токов.

Если наклейки на блоке питания нет

Можно попробовать демонтировать блок питания и снять с него кожух, иногда надпись с названием есть на плате блока питания.

Ищем данные о заказе блока питания в своих «архивах»

А еще, если заказ на компьютер или блок питания был оформлен в каком-нибудь интернет-магазине, то сопроводительную информацию о заказе можно поискать в почте, в сообщениях или в личном кабинете магазина.

Программные методы

Увы, но программными методами можно узнать только напряжение на материнской плате, которое поступает от блока питания. Например, такая программа как AIDA64, на вкладке датчики показывает напряжение по трем каналам 3,3V, 5V и 12V, если напряжение ниже номинала, то это может говорить о недостаточной мощности блока питания.

Другие способы

Других способов нет. Теоретически, можно разобрать блок питания и изучить его компоненты и тогда можно узнать необходимую информацию, но это уже за пределами разумного.

Обратный звонок

Ваше имя

Ваш телефон

Какая у вас проблема?

Перезвоним за 20 минут

Согласен с правилами работы сайта, в том числе с политикой обработки персональных данных

Вызов мастера

Ваше имя

Ваш телефон

Ваш адрес

Какая у вас проблема?

Перезвоним за 20 минут

Согласен с правилами работы сайта, в том числе с политикой обработки персональных данных

Бесплатная консультация

Ваше имя

Ваш телефон

О чем вы хотите спросить?

Перезвоним за 20 минут

Согласен с правилами работы сайта, в том числе с политикой обработки персональных данных

Заказать товар или услугу

Ваше имя

Ваш телефон

Что хотите заказать?

Перезвоним за 20 минут

Согласен с правилами работы сайта, в том числе с политикой обработки персональных данных

Заказать товар или услугу

Ваше имя

Ваш телефон

Какая у вас проблема?

Перезвоним за 20 минут

Согласен с правилами работы сайта, в том числе с политикой обработки персональных данных

Нужна помощь?

Напишите свой номер телефона и нажмите кнопку Отправить. Мастер свяжется с вами и отремонтирует или настроит ваш компьютер.

Ваше имя

Ваш телефон

Перезвоним за 20 минут

Согласен с правилами работы сайта, в том числе с политикой обработки персональных данных

Блоки питания KIPPRIBOR серии WBP

Прайс-лист Блоки питания KIPPRIBOR серии WBP используются в промышленных системах автоматического управления в качестве источников стабилизированного напряжения 24 В постоянного тока, оснащенных комплексной защитой и возможностью точной подстройки величины выходного напряжения. Отличительные особенности промышленных блоков питания KIPPRIBOR серии WBP: Широкий диапазон мощностей позволяет выбрать оптимальную модификацию под конкретную нагрузку с током п потребления 1…21 А. Корпус промышленного исполнения со степенью защиты IP20 обеспечивает эффективную вентиляцию элементов блока. Универсальный монтаж. Предполагается закрепление блока на поверхность или стандартную DIN-рейку. Защитные функции предотвращают возможность выхода блока из строя при перенапряжении и коротком замыкании. Рекомендованы для питания большинства общепромышленных устройств. Стабильность и величина пульсаций выходного напряжения позволяют применить блоки серии WBP для питания контроллеров, программируемых реле, нормирующих преобразователей, промежуточных и твердотельных реле, датчиков давления, устройств управления, светосигнальных ламп и прочих приборов и компонентов автоматизации Возможность подстройки позволяет скорректировать величину выходного напряжения. Удобный клеммный терминал оснащен легко монтируемой защитной крышкой. Технические характеристики промышленных блоков питания KIPPRIBOR серии WBP: Параметр Значение Модификация WBP- 1024. 24P WBP- 1048.24P WBP- 1060.24M WBP- 1072.24M WBP- 1100.24M WBP- 1120.24M WBP- 1150.24M WBP- 1240.24M WBP- 1360.24M WBP- 1500.24M Входное напряжение 100…240 VAC 115/230 VAC Частота входного напряжения 47…63 Гц Максимальный входной ток 1 А 1 А 1 А 1,5 А 2,5 А 2,5 А 3,5 А 5 А 7 А 10 А Максимальный пусковой ток в холодном состоянии 11 А (115 VAC)/ 22 А (230 VAC) 22 А (115 VAC)/ 44 А (230 VAC) Ток утечки 3,5 мА Число выходных каналов 1 Номинальное напряжение 24 VDC Отклонение выходного напряжения ± 1% Диапазон подстройки выходного напряжения ± 10% Выходной ток 1 А 2 А 2,5 А 3 А 4 А 5 А 6,3 А 10 А 15 А 21 А Номинальная мощность 24 Вт 48 Вт 60 Вт 72 Вт 100 Вт 120 Вт 150 Вт 240 Вт 360 Вт 500 Вт Максимальное напряжение пульсаций 150 мВ Степень защиты IP20 Номинальный ток предохранителя входной цепи 2 А 3,15 А 5 А 8 А 10 А От импульсных перенапряжений Есть (встроенный варистор) От короткого замыкания Есть (с автоматическим восстановлением) От повышения напряжения Есть Напряжение изоляции входная-выходная цепь 3000 VAC Сопротивление изоляции входная-выходная цепь 100 МОм (при 500 VDC) КПД 83% 83% 80% 81% 81% 81% 82% 82% 82% 84% Средняя наработка на отказ 100000 часов Допустимая вибрация 10…500 Гц в трех координатах Температура эксплуатации -20…+40°C Относительная влажность 5…95% без конденсации влаги Температура хранения -40…+85°C Материал корпуса пластик металл Габаритные размеры 75,5*45*96 мм 121*40*110 мм 121*56*110 мм 121*75*110 мм 121*100*110 мм Масса 185 г 230 г 493 г 608 г 608 г 681 г 681 г 796 г 821 г 1220 г Схема установки промышленных блоков питания KIPPRIBOR серии WBP: Монтаж на DIN-рейку Монтаж на плоскость* *- блоки питания в пластиковом корпусе (модификации WBP-1024, WBP-1048) по умолчанию имеют две пластиковые проушины для крепления на плоскость. для блоков питания в металлическом корпусе (модификации WBP-1060, WBP-1072, WBP-1100, WBP-1120, WBP-1150, WBP-1240, WBP-1360, WBP-1500) необходимо дополнительно установить металлическую проушину, которая входит в комплект поставки.   Описание клемм, элементов управления и индикации промышленных блоков питания KIPPRIBOR серии WBP: Обозначение на корпусе Описание Функциональное назначение Вкл Индикатор светодиодный зеленого цвета Индикация подачи напряжения питания Регулировка напряжения Потенциометр Подстройка величины выходного напряжения + Клемма выходного терминала Плюсовая клемма выходного напряжения — Клемма выходного терминала Минусовая клемма выходного напряжения NC Клемма выходного терминала Не используемая клемма Клемма входного терминала Клемма подключения заземляющего проводника L Клемма входного терминала Клемма подключения фазного проводника N Клемма входного терминала Клемма подключения нейтрального проводника * — физически блок питания имеет один канал, но для удобства подключения нагрузки он соединен с четырьмя выходными клеммами.   Габаритные размеры промышленных блоков питания KIPPRIBOR серии WBP: WBP-1024.24P / WBP-1048.24P пластиковый корпус:   WBP-1060.24M  металлический корпус:   WBP-1072.24M / WBP-1100.24M металлический корпус: WBP-1120.24M / WBP-1150.24M / WBP-1240.24M / WBP-1360.24M металлический корпус: WBP-1500.24M металлический корпус   Структура условного обозначения промышленных блоков питания KIPPRIBOR серии WBP:   Например: WBP-1060.24M Вы заказали одноканальный блок питания, мощностью 60 Вт, с выходным напряжением 24 VDC в металлическом корпусе. Комплект поставки промышленных блоков питания KIPPRIBOR серии WBP: Блок питания – 1 шт. Проушина для крепления на плоскость* – 1 шт. * — Для блоков питания в металлическом корпусе дополнительная металлическая проушина поставляется в комплекте и устанавливается при необходимости. У блоков питания в пластиковом корпусе по умолчанию установлены две пластиковые проушины.

Общие символы вокруг вас — Полезные

Содержание

• 1 Электронные устройства
  • 1.1 Использование, безопасность
    • 1.1.1 Блок питания
  • 1.2 Сертификаты
• 2 Полусортный
  • 2.1 Связанные
  • 2.2 Несортированный

Использование, безопасность

• Только для использования внутри помещений

• Утилизируйте как электронику, а не в обычный мусор

• Тип пластика (здесь 1, PETE), см. также номера пластика

• RoHS «Период экологически безопасного использования»: ничего не должно протекать в течение многих лет (различные числа. e означает, что он уже ниже минимальных пределов)

• Соответствует стандартам электромагнитного излучения FCC

• Горячая поверхность

• с двойной изоляцией, иначе класс II

• Класс III (низковольтное устройство, возможно, с питанием БСНН)

• Термозащита

• Температурная защита
  (максимальная температура поверхности в °C в условиях неисправности)

• три варианта «безопасно монтировать на легковоспламеняющиеся материалы» (имеются в виду такие предметы, как дерево и ткань (подтвердить) )

• требуется защита от электростатического разряда

Некоторая отметка с упоминанием RoHS означает, что устройство соответствует RoHS

Блок питания




Базовые характеристики адаптера переменного тока в постоянный

Верхний символ предназначен для цилиндрических вилок постоянного тока, указывающих, является ли положительный контакт внутри или снаружи.

Средняя строка — это вход, где волнистая тильда ~ указывает на переменный ток, здесь упоминаются допустимый диапазон входного напряжения и частота (эти характеристики подходят для использования во всем мире).

Сплошная и пунктирная линия третьей строки (вывод) указывает на постоянный ток.

Тип источника питания: импульсный, линейный, общий/неопределенный

«Независимое вспомогательное освещение» [1] примерно означает «источник питания освещения, не встроенный в светильник». [2]

SELV (Безопасное сверхнизкое напряжение), где выход источника питания остается безопасным в условиях одиночной неисправности. [3]




Файл:Fuse symbols.png

Предохранители




Трансформатор (общий)

изолирующий, предохранительный изолирующий; защита от короткого замыкания, защита от короткого замыкания

разделительный трансформатор, мощность >1 кВ, переменный, постоянное напряжение, подавление возмущений

Есть по крайней мере еще несколько свойств и множество их комбинаций.

Двойной круг, похожий на вертикальную диаграмму Венна, представляет собой трансформаторы с несколькими отмеченными свойствами. Есть больше комбинаций всех частей, которые показаны на этом изображении, и другие (например, строительная площадка).

Electrical Transformer Symbols – Single Line Transformer Symbols

Сертификаты

Некоторые из наиболее часто встречающихся логотипов/органов по сертификации включают:




Набор европейских сертификатов

На самом деле существует намного больше центров тестирования, которые могут заниматься дополнительными вопросами здоровья и/или безопасности и/или окружающей среды.

Многие из них охватывают схожие области, но не совсем одинаковые, и существуют отчасти потому, что законы и стандарты частично зависят от конкретной страны. Вы, вероятно, смутно знакомы с логотипами для вашей части мира, даже если вы не знаете, что они означают.


Знаки сертификации представляют собой соглашения между производителями и (в идеале хорошо известными) испытательными центрами.

Обратите внимание, что есть также логотипы, которые вообще не означают , а не .

Наличие строго обязательных сертификационных знаков для продажи варьируется (подтвердить) , но даже если это не так, это может быть обычным явлением, по совокупности причин, как некоторые люди, предпочитающие проверенные на безопасность версии для определенных продуктов, ответственность с точки зрения страхования, различного косвенного регулирования (например, электрические нормы, правила пожарной безопасности, медицинская безопасность), что означает, что некоторые предприятия/торговые посредники покупают только сертифицированные устройства, или даже просто добровольное регулирование, например, вы больше заботитесь о том, чтобы ваш дом/бизнес с меньшей вероятностью сгореть.


Некоторые устройства представляют собой интересные чехлы. Например, блоки питания часто отделены от устройств, которые они питают, по практическим причинам: например. когда крупная компания заблокировала дизайн, чтобы они могли производить его массово, для продажи по всему миру, без большого количества новых сертификатов (сертификация медленная, довольно дорогая и может потребовать периодической повторной сертификации) — и, отдельно, упростить сертификация для всех устройств бренда, которые он может питать, потому что блок питания больше не является его частью.

По этой же причине на блоках питания имеется больше, чем обычно, сертификационных знаков, в том числе и тех, которые не требуются для вашего региона.




Маркировка CE и более подозрительная

Есть также куча фальшивых символов.

Самыми известными среди них являются китайские производители, которые просто ставят европейскую маркировку CE.

Часто с другим, более узким интервалом, предположительно для того, чтобы поспорить, что это не одно и то же. Но обратите внимание, что это более узкое расстояние также используется в некоторых реальных продуктах CE, просто из соображений экономии места.

Этот номер получил прозвище «китайский экспорт».

Сопутствующие

Набор маркировок, используемых вокруг механизмов, индикаторов и кнопок, вокруг автомобилей, аудиосистем, производственных линий установлены в ISO 7000 / IEC 60417, см., например, См. https://www.iso.org/obp/ui#iso:pub:PUB400008:en


Степень защиты IP для воды и безопасности объектов


ярлыки для одежды/стирки

Символы упаковки

Несортированный

https://hackaday. com/2018/02/02/what-are-those-hieroglyphics-on-your-laptop-charger/

https://www.molnlycke.com/product-support/regulatory-support-and-product-information/symbols/

Одноразовое использование, хранить в сухом месте, не использовать, если упаковка повреждена

Расходные материалы

Общие символы вокруг вас — Полезные

Содержание

• 1 Электронные устройства
  • 1.1 Использование, безопасность
    • 1.1.1 Блок питания
  • 1.2 Сертификаты
• 2 Полусортный
  • 2.1 Связанные
  • 2.2 Несортированный

Использование, безопасность

• Только для использования внутри помещений

• Утилизируйте как электронику, а не в обычный мусор

• Тип пластика (здесь 1, PETE), см. также номера пластика

• RoHS «Период экологически безопасного использования»: ничего не должно протекать в течение многих лет (различные числа. e означает, что он уже ниже минимальных пределов)

• Соответствует стандартам электромагнитного излучения FCC

• Горячая поверхность

• с двойной изоляцией, иначе класс II

• Класс III (низковольтное устройство, возможно, с питанием БСНН)

• Термозащита

• Температурная защита
  (максимальная температура поверхности в °C в условиях неисправности)

• три варианта «безопасен для монтажа на нормально воспламеняющихся материалах» (имеются в виду такие вещи, как дерево и ткань (подтвердить) )

• требуется защита от электростатического разряда

Некоторая отметка с упоминанием RoHS означает, что устройство соответствует RoHS

Блок питания




Базовые характеристики адаптера переменного тока в постоянный

Верхний символ предназначен для цилиндрических вилок постоянного тока, указывающих, является ли положительный контакт внутри или снаружи.

Средняя строка — это вход, где волнистая тильда ~ указывает на переменный ток, здесь упоминаются допустимый диапазон входного напряжения и частота (эти характеристики подходят для использования во всем мире).

Сплошная и пунктирная линия третьей строки (вывод) указывает на постоянный ток.

Тип источника питания: импульсный, линейный, общий/неопределенный

«Автономное дополнительное освещение» [1] примерно означает «источник питания освещения, не встроенный в светильник»

LPS (Ограниченный источник питания) имеют относительно низкую максимальное напряжение, ток и мощность. [2]

SELV (Безопасное сверхнизкое напряжение), где выход источника питания остается безопасным в условиях одиночной неисправности. [3]




Файл:Fuse symbol.png

Предохранители




Трансформатор (общий)

изолирующий, предохранительный изолирующий; неустойчивый к короткому замыканию, устойчивый к короткому замыканию

разделительный трансформатор, выход >1 кВ, переменный, постоянного напряжения, с ослаблением возмущений

Существует как минимум несколько дополнительных свойств и множество их комбинаций.

Двойной круг, похожий на вертикальную диаграмму Венна, представляет собой трансформаторы с несколькими отмеченными свойствами. Есть больше комбинаций всех частей, которые показаны на этом изображении, и другие (например, строительная площадка).

Electrical Transformer Symbols – Single Line Transformer Symbols

Сертификаты

Некоторые из наиболее часто встречающихся логотипов/органов по сертификации включают:




Набор европейских сертификатов

На самом деле существует намного больше центров тестирования, которые могут заниматься дополнительными вопросами здоровья и/или безопасности и/или окружающей среды.

Многие из них охватывают схожие области, но не совсем одинаковые, и существуют отчасти потому, что законы и стандарты частично зависят от конкретной страны. Вы, вероятно, смутно знакомы с логотипами для вашей части мира, даже если вы не знаете, что они означают.


Знаки сертификации представляют собой соглашения между производителями и (в идеале хорошо известными) испытательными центрами.

Обратите внимание, что есть также логотипы, которые вообще не означают , а не .

Наличие строго обязательных сертификационных знаков для продажи варьируется (подтвердить) , но даже если это не так, это может быть обычным явлением, по совокупности причин, как некоторые люди, предпочитающие проверенные на безопасность версии для определенных продуктов, ответственность с точки зрения страхования, различного косвенного регулирования (например, электрические нормы, правила пожарной безопасности, медицинская безопасность), что означает, что некоторые предприятия/торговые посредники покупают только сертифицированные устройства, или даже просто добровольное регулирование, например, вы больше заботитесь о том, чтобы ваш дом/бизнес с меньшей вероятностью сгореть.


Некоторые устройства представляют собой интересные чехлы. Например, блоки питания часто отделены от устройств, которые они питают, по практическим причинам: например. когда крупная компания заблокировала дизайн, чтобы они могли производить его массово, для продажи по всему миру, без большого количества новых сертификатов (сертификация медленная, довольно дорогая и может потребовать периодической повторной сертификации) — и, отдельно, упростить сертификация для всех устройств бренда, которые он может питать, потому что блок питания больше не является его частью.

По этой же причине на блоках питания имеется больше, чем обычно, сертификационных знаков, в том числе и тех, которые не требуются для вашего региона.




Маркировка CE и более подозрительная

Есть также куча фальшивых символов.

Самыми известными среди них являются китайские производители, которые просто ставят европейскую маркировку CE.

Часто с другим, более узким интервалом, предположительно для того, чтобы поспорить, что это не одно и то же. Но обратите внимание, что это более узкое расстояние также используется в некоторых реальных продуктах CE, просто из соображений экономии места.

Этот номер получил прозвище «китайский экспорт».

Сопутствующие

Набор маркировок, используемых вокруг механизмов, индикаторов и кнопок, вокруг автомобилей, аудиосистем, производственных линий установлены в ISO 7000 / IEC 60417, см., например, См. https://www.iso.org/obp/ui#iso:pub:PUB400008:en


Степень защиты IP для воды и безопасности объектов


ярлыки для одежды/стирки

Символы упаковки

Несортированный

https://hackaday. com/2018/02/02/what-are-those-hieroglyphics-on-your-laptop-charger/

https://www.molnlycke.com/product-support/regulatory-support-and-product-information/symbols/

Одноразовое использование, хранить в сухом месте, не использовать, если упаковка повреждена

Расходные материалы

Общие символы вокруг вас — Полезные

Содержание

• 1 Электронные устройства
  • 1.1 Использование, безопасность
    • 1.1.1 Блок питания
  • 1.2 Сертификаты
• 2 Полусортный
  • 2.1 Связанные
  • 2.2 Несортированный

Использование, безопасность

• Только для использования внутри помещений

• Утилизируйте как электронику, а не в обычный мусор

• Тип пластика (здесь 1, PETE), см. также номера пластика

• RoHS «Период экологически безопасного использования»: ничего не должно протекать в течение многих лет (различные числа. e означает, что он уже ниже минимальных пределов)

• Соответствует стандартам электромагнитного излучения FCC

• Горячая поверхность

• с двойной изоляцией, иначе класс II

• Класс III (низковольтное устройство, возможно, с питанием БСНН)

• Термозащита

• Температурная защита
  (максимальная температура поверхности в °C в условиях неисправности)

• три варианта «безопасен для монтажа на нормально воспламеняющихся материалах» (имеются в виду такие вещи, как дерево и ткань (подтвердить) )

• требуется защита от электростатического разряда

Некоторая отметка с упоминанием RoHS означает, что устройство соответствует RoHS

Блок питания




Базовые характеристики адаптера переменного тока в постоянный

Верхний символ предназначен для цилиндрических вилок постоянного тока, указывающих, является ли положительный контакт внутри или снаружи.

Средняя строка — это вход, где волнистая тильда ~ указывает на переменный ток, здесь упоминаются допустимый диапазон входного напряжения и частота (эти характеристики подходят для использования во всем мире).

Сплошная и пунктирная линия третьей строки (вывод) указывает на постоянный ток.

Тип источника питания: импульсный, линейный, общий/неопределенный

«Автономное дополнительное освещение» [1] примерно означает «источник питания освещения, не встроенный в светильник»

LPS (Ограниченный источник питания) имеют относительно низкую максимальное напряжение, ток и мощность. [2]

SELV (Безопасное сверхнизкое напряжение), где выход источника питания остается безопасным в условиях одиночной неисправности. [3]




Файл:Fuse symbol.png

Предохранители




Трансформатор (общий)

изолирующий, предохранительный изолирующий; неустойчивый к короткому замыканию, устойчивый к короткому замыканию

разделительный трансформатор, выход >1 кВ, переменный, постоянного напряжения, с ослаблением возмущений

Существует как минимум несколько дополнительных свойств и множество их комбинаций.

Двойной круг, похожий на вертикальную диаграмму Венна, представляет собой трансформаторы с несколькими отмеченными свойствами. Есть больше комбинаций всех частей, которые показаны на этом изображении, и другие (например, строительная площадка).

Electrical Transformer Symbols – Single Line Transformer Symbols

Сертификаты

Некоторые из наиболее часто встречающихся логотипов/органов по сертификации включают:




Набор европейских сертификатов

На самом деле существует намного больше центров тестирования, которые могут заниматься дополнительными вопросами здоровья и/или безопасности и/или окружающей среды.

Многие из них охватывают схожие области, но не совсем одинаковые, и существуют отчасти потому, что законы и стандарты частично зависят от конкретной страны. Вы, вероятно, смутно знакомы с логотипами для вашей части мира, даже если вы не знаете, что они означают.


Знаки сертификации представляют собой соглашения между производителями и (в идеале хорошо известными) испытательными центрами.

Обратите внимание, что есть также логотипы, которые вообще не означают , а не .

Наличие строго обязательных сертификационных знаков для продажи варьируется (подтвердить) , но даже если это не так, это может быть обычным явлением, по совокупности причин, как некоторые люди, предпочитающие проверенные на безопасность версии для определенных продуктов, ответственность с точки зрения страхования, различного косвенного регулирования (например, электрические нормы, правила пожарной безопасности, медицинская безопасность), что означает, что некоторые предприятия/торговые посредники покупают только сертифицированные устройства, или даже просто добровольное регулирование, например, вы больше заботитесь о том, чтобы ваш дом/бизнес с меньшей вероятностью сгореть.


Некоторые устройства представляют собой интересные чехлы. Например, блоки питания часто отделены от устройств, которые они питают, по практическим причинам: например. когда крупная компания заблокировала дизайн, чтобы они могли производить его массово, для продажи по всему миру, без большого количества новых сертификатов (сертификация медленная, довольно дорогая и может потребовать периодической повторной сертификации) — и, отдельно, упростить сертификация для всех устройств бренда, которые он может питать, потому что блок питания больше не является его частью.

По этой же причине на блоках питания имеется больше, чем обычно, сертификационных знаков, в том числе и тех, которые не требуются для вашего региона.




Маркировка CE и более подозрительная

Есть также куча фальшивых символов.

Самыми известными среди них являются китайские производители, которые просто ставят европейскую маркировку CE.

Часто с другим, более узким интервалом, предположительно для того, чтобы поспорить, что это не одно и то же. Но обратите внимание, что это более узкое расстояние также используется в некоторых реальных продуктах CE, просто из соображений экономии места.

Этот номер получил прозвище «китайский экспорт».

Сопутствующие

Набор маркировок, используемых вокруг механизмов, индикаторов и кнопок, вокруг автомобилей, аудиосистем, производственных линий установлены в ISO 7000 / IEC 60417, см., например, См. https://www.iso.org/obp/ui#iso:pub:PUB400008:en


Степень защиты IP для воды и безопасности объектов


ярлыки для одежды/стирки

Символы упаковки

Несортированный

https://hackaday. com/2018/02/02/what-are-those-hieroglyphics-on-your-laptop-charger/

https://www.molnlycke.com/product-support/regulatory-support-and-product-information/symbols/

Одноразовое использование, хранить в сухом месте, не использовать, если упаковка повреждена

Расходные материалы

Что это за иероглифы на зарядном устройстве для ноутбука?

Посмотрите на заднюю часть зарядного устройства для ноутбука, и вы увидите множество символов и цифр. Мы готовы поспорить, что вы уже смотрели на них раньше и почти ничего не поняли из того, что они вам говорят.

Эти символы так же сложны, как и этикетка на бирке вашей рубашки , которые ничему не научили вас в стирке. Это следы стандартизации и бюрократии, десятки стран купаются в лучах денег, полученных от выпуска сертификатов.

Импульсный блок питания является основой многих бытовых электронных устройств — очевидно, не только ноутбуков — и поэтому необходим во всем мире. Если вы можете сделать блок питания, сертифицированный в большинстве стран, ваш рынок огромен, и вам нужно сделать только одно устройство, возможно, со сменным шнуром переменного тока для разных типов вилок. И, конечно же, символы, которые имеют значение практически в любой юрисдикции.

Короче говоря, эти символы говорят вам все самое важное о вашем блоке питания. Вот что они означают.

Все дело в доступе к рынку

Как получилось, что все блоки питания были покрыты иероглифами? Это работает так; Acme Corp хочет продать Thingamajig в Бенчоффистане, поэтому компания отправляет туда поддон Thingamajig. Сотрудник таможни в Бенчоффистане смотрит на эту кучу товаров и говорит: «Как я узнаю, что эта вещь безопасна для использования моими гражданами? У вас должны быть соответствующие сертификаты, которые говорят, что этот продукт разрешен к ввозу». И именно так рождается отрасль под названием «Доступ к рынку».

Доступ к рынку занимается всевозможными проблемами: логистикой, политикой, налогами и тарифами, этикетками и руководствами пользователя, материалами, сроками и даже иногда подмазыванием. В каждой стране есть свои нюансы, и есть компании, которые специализируются на помощи в преодолении этого минного поля. В России требуется специальное тестирование, если устройство использует шифрование или подключается к телекоммуникационному оборудованию (учитываются и BLE, и WiFi). Во многих странах требуется тестирование внутри страны. Большинству из них требуется, чтобы представитель компании в стране занимался подачей документов и общением. У некоторых есть сроки в месяцах.

Вход/Выход

Первое, что вы увидите на каждом блоке питания, это вход и выход. Вход почти всегда «100-240В~50-60Гц. Мир подает электроэнергию к розеткам в этом диапазоне. Это означает, что в качестве входа вилка должна быть подключена к этому диапазону входного напряжения и частоты. В Соединенных Штатах используется 120 В/60 Гц, в Европе – 230 В/50 Гц, поэтому приятно, что входной сигнал имеет диапазон во всех странах.

Выходная строка содержит три элемента информации: выходное напряжение (обычно 5 В, 9 В). V, 12 В), сплошная линия над пунктирной линией, обозначающая постоянный ток, или ~, обозначающая переменный ток, и номинальный ток, обычно в сотнях миллиампер для небольших подключаемых блоков, и в амперах для источников питания, в которых кирпич отделен от блока питания. затыкать. При замене блока питания вам необходимо согласовать выходное напряжение, выходное напряжение переменного/постоянного тока, а выходная сила тока должна быть как минимум такой же, как и у предыдущего источника питания, а может быть и больше. Это число является максимальным значением, на которое рассчитан источник питания, а не тем, сколько оно будет доставлять.

Следующая часть — полярность. Это выглядит как круг со знаком «+» внутри, круг со знаком «-» и буквой «С» в центре. Почти всегда «-» указывает на «C», а «+» указывает на точку внутри «C». Это означает, что вилка имеет «-» (землю) снаружи и положительное напряжение внутри. Некоторые старые вилки не соответствуют этому, поэтому всегда проверяйте их, прежде чем использовать блок питания.

Общее использование

Символ домика означает, что он предназначен только для использования внутри помещений, а квадрат внутри квадрата означает, что электрическая сеть имеет двойную изоляцию. X в мусорном баке означает, что его не следует утилизировать обычным образом, а вместо этого перерабатывать вместе с другой электроникой.

Кто сертифицировал ваш блок питания?

Есть несколько крупных компаний, которые проводят тестирование и имеют свои собственные значки. Это придает законность остальным символам, если вы можете позвонить в эти компании и проверить из одного источника, действительно ли у них есть каждый сертификат.

Чаще всего вы будете видеть символ UL. UL — это Underwriters Laboratories, организация по безопасности. У них есть множество стандартных тестов, которые они будут запускать на устройстве, чтобы убедиться, что оно безопасно. В большинстве случаев сертификат UL не требуется для продажи, но если ваш дом сгорел из-за взрыва источника, не внесенного в список UL, то страховая компания собирается устроить драку, потому что вы не использовали Безопасное оборудование в вашем доме. Многие крупные розничные продавцы также потребуют, чтобы ваше устройство было указано в списке, поскольку они не хотят иметь дело с потенциальными отзывами или судебными исками из-за некачественных продуктов. Рядом с каждым символом UL должен стоять номер лицензии.

БСИ – Великобритания КСА — Канада Немко – Норвегия TUV – Европа и Северная Америка UL — США VDE – Германия

Стоит упомянуть, что многие из этих маркировок могут быть поддельными — я сталкивался с этим при поиске источников питания USB для продукта. Таможенные агенты увидят символ и могут не проверить, действительно ли соответствующий сертификат применим к этому продукту, поэтому нередко можно найти номер в списке UL и увидеть изображения аналогичного продукта. Таким образом, при проверке сертификатов продукта существует некий баланс. Вы хотите увидеть соответствующие сертификаты и убедиться, что они законны, но вы не можете проверить все, к чему прикасаетесь.

Какие страны тестировали этот блок питания?

Остальные символы зависят от страны, а во многих странах предъявляются странные требования к тестированию. Источники питания — это одно, но добавление преднамеренных радиоизлучений, таких как продукт WiFi или Bluetooth, поднимает его на совершенно новый уровень тестирования и сертификации, которые выходят за рамки этой статьи.

Аргентина Австралия Бразилия Китай Европа Япония Корея Мексика Больше Мексики Россия Сингапур Тайвань

В целом, чем больше сертификатов вы видите на продукте, тем он менее схематичен и тем крупнее компания, производящая продукт. У мелких производителей не будет денег или интереса для получения большого количества сертификатов, и они могут оставаться незамеченными в отношении многих своих продаж. Это также показатель того, что продукт не меняется часто, и что они заблокировали свою сборочную линию. Вы не увидите, чтобы производитель удалял важные компоненты, чтобы сократить расходы за счет безопасности.

В чем причина маркировки нейтральных и линейных клемм на входе переменного тока источника питания?

Спросил 2 года, 7 месяцев назад

Изменено 2 года, 7 месяцев назад

Просмотрено 676 раз

\$\начало группы\$

Несмотря на то, что переменный ток не имеет полярности, почти все входы переменного тока источника питания или большинство входных клемм устройств с питанием от переменного тока обозначены линейными и нейтральными клеммами как L и N, как в следующем примере:

Есть ли фундаментальная причина подключать линию к L, а нейтраль к N, а не наоборот? Не могли бы вы привести пример, что может пойти не так, если подключить нейрон к терминалу L и линию к терминалу N?

• источник питания
• переменный ток
• нейтраль
• линия

\$\конечная группа\$

2

\$\начало группы\$

Одна из причин заключается в том, что обычно внутренний предохранитель находится на проводе под напряжением. В случае катастрофического внутреннего сбоя, вызвавшего короткое замыкание на выходе блока питания, цепь разомкнется, когда перегорит предохранитель. При обратном соединении предохранитель может не сгореть, и даже если бы он сгорел, внутренняя цепь осталась бы под напряжением.

^{имитация этой схемы – Схема создана с помощью CircuitLab}

Рис. 1. Слева: правильно. Правильно: неверно.

\$\конечная группа\$

1

\$\начало группы\$

Одним из примеров, когда значение параметра «фаза/нейтраль» действительно имеет значение, являются некоторые светильники. Для светильников E27 и E14 пользователь, скорее всего, коснется «винтовой» части при замене лампы. Это означает, что винтовая часть должна подключаться к нейтрали, а не к току.

Остальные фитинги симметричны, поэтому разницы нет.

Что касается электронных устройств, я еще не видел примера, где подключение к сети несимметрично. Это имеет смысл, потому что, как отмечено в ответе Justme, это зависит от того, в какой стране вы находитесь, если нейтральный и живой всегда подключены одинаково (вилка для Великобритании) или их можно поменять местами (вилка для ЕС). В целях безопасности оборудование сконструировано таким образом, что соединение между фазой и нейтралью можно поменять местами.

\$\конечная группа\$

\$\начало группы\$

В некоторых цепях, особенно в стационарных цепях, это может иметь значение. Даже если это не имеет значения, правила могут требовать четкой маркировки того, как подключать оборудование, чтобы обозначения были согласованными. Но для обычного оборудования это не имеет большого значения, так как в некоторых странах сетевой кабель можно подключать в любой ориентации, поэтому не гарантируется, какой провод будет под напряжением, а какой нейтральный.

\$\конечная группа\$

\$\начало группы\$

На этот вопрос есть несколько хороших ответов на странице Почему некоторые розетки переменного тока и вилки поляризованы?

В частности https://electronics. stackexchange.com/a/15232

Токи через оба контакта равны и противоположны, но напряжения на каждом выводе нет. Нейтраль составляет примерно 0 В относительно Земля во все времена. Горячее чередуется между положительным и отрицательный.

Как отмечает Бимпельрекки, в зависимости от устройства существует вероятность контакта с одной из двух сторон цепи. Вы хотите, чтобы это была нейтральная сторона, а не горячая сторона, чтобы уменьшить вероятность поражения электрическим током.

(Два комментария к вашему первоначальному вопросу, по сути, говорят об одном и том же, и если бы они были опубликованы как ответы, а не комментарии, вы должны отметить один из них как принятый ответ.)

\$\конечная группа\$

\$\начало группы\$

Это правда, что обычно полярность переменного тока не влияет на работу прибора переменного тока. Обычно прибор переменного тока управляется односторонним переключателем, и это дает небольшую емкость. когда он подключен к нейтральной (N) точке для управления устройством переменного тока. Затем он потребляет небольшую мощность, когда он закрыт.

\$\конечная группа\$

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

. Система питания

PTX10016 | Маршрутизаторы Juniper Networks

PTX10016 поддерживают переменный ток, постоянный ток, высоковольтный переменный ток (HVAC) и высоковольтный постоянный ток. тока (HVDC), предлагая следующие блоки питания:

• JNP10K-PWR-AC

• ДЖНП10К-ПВР-АК2

• JNP10K–PWR-DC

• ДЖНП10К-ПВР-ДК2

Вы можете установить до 10 блоков питания в слоты с маркировкой от PEM 0 до PEM 9 (сверху вниз), расположенный в задней части корпуса.

Источник питания JNP10K-PWR-AC

Источники питания JNP10K-PWR-AC имеют мощность 2700 Вт и поддерживают напряжение 200–240 В переменного тока. Выходная мощность 2700 Вт.

ВНИМАНИЕ:

Не устанавливайте блоки питания постоянного и переменного тока в одном корпусе. AC и HVAC могут сосуществовать в одном шасси во время горячей замены АС для ОВК. Не смешивайте блоки питания переменного и переменного тока в работающей среде.

Предупреждение:

Маршрутизатор подключаемый, установленное оборудование типа А в месте с ограниченным доступом. Имеет отдельное защитное заземление. клемма на шасси, которая должна быть постоянно подключена к заземлению для надлежащего заземления шасси и защиты оператора от поражения электрическим током. опасности.

ВНИМАНИЕ!

Перед началом установки маршрутизатора убедитесь, что лицензированный электрик прикрепил соответствующий наконечник заземления к кабель заземления, который вы поставляете. Использование заземляющего кабеля с неправильно прикрепленный наконечник может повредить маршрутизатор.

ВНИМАНИЕ:

Вы можете предотвратить оголение кабелей питания переменного тока. к выпуску горячего воздуха, всегда прокладывая силовые кабели в стороне от кассеты вентиляторов и блоки питания.

Количество блоков питания, поставляемых в стандартной комплектации, зависит от модели конфигурации. Подробнее сведения о различных конфигурациях маршрутизатора см. в разделе Компоненты и конфигурации PTX10016.

Каждый блок питания JNP10K-PWR-AC имеет два независимых входа переменного тока с номинальным током 16 А на лицевой панели. Хотя каждый вход обеспечивает достаточную входную мощность для обеспечения полной выходной мощности, всегда подключайте входы к выделенному источнику питания переменного тока для обеспечения резервирования. Только один источник питания оперативно в одно время. JNP10K-PWR-AC не разделяет питание; вся мощность поступает на INP1 (нижняя розетка), а блок питания использует INP2 (верхняя розетка) только при аварийном переключении.

Примечание:

Для резервирования всегда подключайте два шнура питания от каждого блок питания:

Каждый блок питания JNP10K-PWR-AC имеет выключатель питания с международным маркировка включенного (|) и выключенного (O), вентилятора и четырех светодиодов на лицевой панели, которые показывают состояние источника питания. Он также имеет набор двухрядных пакетов (DIP) переключатели, которые включают исходные каналы, INP1 и INP2. См. рис. 1.

Рис. 1: JNP10K-PWR-AC Power Блок питания

Каждый блок питания JNP10K-PWR-AC поставляется с двумя фиксаторами шнура питания, которые удерживают шнуры питания в место. См. рис. 2. Каждый фиксатор шнура питания имеет зажим и регулировочную гайку. Концы зажима зацепляются за отверстия для кронштейна с каждой стороны входного разъема устройства переменного тока на лицевой панели. Регулировка гайка удерживает шнур питания в правильном положении. Инструкции по установке питания фиксаторы шнура, см. раздел «Подключение питания переменного тока к маршрутизатору PTX10016».

Примечание:

Прокладывайте все шнуры питания переменного тока подальше от вентилятора. лотки. Убедитесь, что шнуры питания не загораживают кассеты вентиляторов.

Рис. 2. Фиксатор шнура питания для блока питания JNP10K-PWR-AC

Каждый блок питания подключается к шине питания маршрутизатора. Шина питания распределяет выходную мощность, вырабатываемую питания различных компонентов маршрутизатора. Каждый блок питания обеспечивает питание всех компонентов маршрутизатора.

Каждый блок питания имеет собственный вентилятор и охлаждается собственным внутренним система охлаждения. Выход горячего воздуха из задней части шасси.

• JNP10K-PWR-AC Характеристики питания

• Установка блока питания JNP10K-PWR-AC в маршрутизатор PTX10016

• Удаление блока питания JNP10K-PWR-AC с маршрутизатора PTX10016

Блок питания JNP10K-PWR-AC2

Блок питания JNP10K-PWR-AC2 представляет собой модель большой мощности, предназначенную для высоковольтные системы переменного тока (HVAC) или высоковольтные системы постоянного тока (HVDC) в режиме 20-A или 30-A. Блок питания питается на входе переменного тока и обеспечивает выход постоянного тока мощностью 5000 Вт при однократном питании и 5500 Вт. W с двойной подачей. Для систем переменного тока рабочее входное напряжение составляет от 180 до 305 В переменного тока, а для систем постоянного тока систем, рабочее входное напряжение 19 В.от 0 до 410 В постоянного тока.

Количество источников питания и то, обеспечивают ли источники питания высокую выходную мощность (30-А) или низкой выходной (20-А) мощности настраивается с помощью комплекта двухрядных корпусов (DIP) переключатели на лицевой панели блока питания. Если один блок питания в шасси настроен на малая мощность, бюджет мощности для шасси сводится к малой мощности, независимо от их DIP переключать настройки или выводить результаты в CLI. Эта конструкция защищает от случайного установка источника питания на 30 А на объекте, который может обеспечить только 20 А, и отключение автоматический выключатель объекта. Мы рекомендуем не смешивать настройки DIP-переключателей в система. См. Таблицу 1 для информацию о входных и выходных напряжениях при использовании DIP-переключателей.

JNP10K-PWR-AC2 помещается в стандартный отсек блока питания, но по сравнению с JNP10K-PWR-AC, JNP10K-PWR-AC2 длиннее и выступает из отсека, когда он полностью вставлен в шасси. См. Рисунок 3 для разница в длине блока питания.

Рис. 3. Сравнение JNP10K-PWR-AC2 и блоки питания JNP10K-PWR-AC

Все модели блоков питания, работающих с маршрутизаторами PTX10016, имеют внутренние вентиляторы, которые способствуют охлаждение шасси. Однако блоки питания JNP10K-PWR-AC2 и JNP10K-PWR-DC2 играют более важную роль. большую роль в охлаждении шасси, чем модели JNP10K-PWR-AC и JNP10K-PWR-DC. Следовательно, все шесть блоков питания JNP10K-PWR-AC2 или JNP10K-PWR-DC2 должны находиться в одном ходовое шасси, обеспечивающее достаточный поток воздуха.

Предупреждение:

Чрезвычайная опасность ожога. теплозащитные перчатки, например перчатки сварщика. JNP10K-PWR-AC2 может достигать температуры от 158°F до 176°F (от 70°C до 80°C) в рабочих условиях.

Предупреждение:

Маршрутизатор подключаемый, установленное оборудование типа А в месте с ограниченным доступом. Имеет отдельное защитное заземление. клемма на шасси, которая должна быть постоянно подключена к заземлению для надлежащего заземления шасси и защиты оператора от поражения электрическим током. опасности.

ВНИМАНИЕ!

Перед началом установки маршрутизатора убедитесь, что лицензированный электрик прикрепил соответствующий наконечник заземления к кабель заземления, который вы поставляете. Использование заземляющего кабеля с неправильно прикрепленный наконечник может повредить маршрутизатор.

ВНИМАНИЕ:

Используйте в здании двухполюсный автоматический выключатель на 25 А. установки и системы или в соответствии с местными электротехническими нормами.

Таблица 1: Потребляемая мощность и выходные напряжения для источников питания JNP10K-PWR-AC2

IP 1	ИП 2	H/L (Высокий вход 30 А/Низкий вход 20 А)	Выходная мощность
На	На	Вкл. (30 А)	5500 Вт
На	На	Выкл. (20 А)	3000 Вт
На	Выкл.	Вкл. (30 А)	5000 Вт
Выкл.	На	Вкл. (30 А)	5000 Вт
На	Выкл.	Выкл. (20 А)	2700 Вт
Выкл.	На	Выкл. (20 А)	2700 Вт

• IP1
  • INP1 в выводе CLI для ОС Junos Evolved Release 20.4R2 или выше
  • INP0 в выводе CLI для выпусков, предшествующих Junos OS Evolved Release. 20.4R2
• IP2
  • INP2 в выводе CLI для ОС Junos Evolved Release 20.4R2 или выше
  • INP1 в выводе CLI для выпусков, предшествующих Junos OS Evolved Release. 20.4R2

ВНИМАНИЕ:

Важно подключить оба входа JNP10K-PWR-AC2 подайте питание в сеть переменного тока перед загрузкой системы с силой.

Блок питания JNP10K-PWR-DC

Блок питания постоянного тока JNP10K-PWR-DC мощностью 2500 Вт, блок питания с двойным входом. Выходная мощность 2500 Вт.

Предупреждение:

Маршрутизатор подключаемый, оборудование типа А установлено в месте с ограниченным доступом. Имеет отдельное защитное заземление. клемма на шасси, которая должна быть постоянно подключена к заземлению для надлежащего заземления шасси и защиты оператора от поражения электрическим током. опасности.

ВНИМАНИЕ!

Перед началом установки маршрутизатора убедитесь, что лицензированный электрик прикрепил соответствующий наконечник заземления к кабель заземления, который вы поставляете. Использование заземляющего кабеля с неправильно прикрепленный наконечник может повредить маршрутизатор.

Примечание. Блоки питания постоянного тока

поставляются только в конфигурации с резервированием маршрутизаторов PTX10016. За Подробные сведения о различных конфигурациях шасси см. в разделе «Компоненты и конфигурации PTX10016».

Каждый блок питания JNP10K-PWR-DC имеет две независимые пары Наконечники входа постоянного тока (вход 1, RTN, –48 В/–60 В и вход 2, RTN, –48 В/–60 В) на лицевая панель блока питания. Для каждого входа требуется отдельный Питание постоянного тока. Хотя каждый вход обеспечивает достаточную входную мощность чтобы обеспечить полную выходную мощность, всегда подключайте источник питания к выделенному Подача питания постоянного тока для обеспечения резервирования. Работает только один источник питания вовремя.

В моделях с источником питания постоянного тока используется электронный выбор входа A-B. Если один из источников питания выходит из строя, электронный выбор входа A-B направляет питание на альтернативный источник. Сила источник питания внутренне уравновешивает мощность между входом источника A и входом источника B. По умолчанию чтобы сбалансировать 50% на каждый вход.

Каждый блок питания JNP10K-PWR-DC имеет выключатель питания с международным маркировка включения (|) и выключения (O), встроенный вентилятор и четыре светодиода на лицевой панели, указывающие на состояние блока питания. См. рис. 4.

Рис. 4. Питание JNP10K-PWR-DC Источник питания

Примечание:

Для источника питания JNP10K-PWR-DC требуется отдельная цепь автоматический выключатель для каждого входа постоянного тока. Выбранный выключатель должен иметь размер для подачи 60 А входного тока.

Каждый блок питания подключается к комбинированной шине питания в PTX10016. маршрутизатор. Шина питания распределяет выходную мощность, вырабатываемую источники питания к различным компонентам маршрутизатора. Каждый источник питания постоянного тока обеспечивает питание всех компонентов маршрутизатора.

Примечание:

Прокладывайте все шнуры питания постоянного тока подальше от вентилятора. лотки. Убедитесь, что шнуры питания не загораживают кассеты вентиляторов.

Источник питания JNP10K-PWR-DC может работать только с одним входом Подача постоянного тока подключена.

Каждый блок питания JNP10K-PWR-DC имеет собственный вентилятор и охлаждается собственной внутренней системой охлаждения. Поток воздуха спереди блока питания сзади. Выход горячего воздуха сзади шасси.

• JNP10K-PWR-DC Характеристики питания

• Установка блока питания JNP10K-PWR-DC в маршрутизатор PTX10016

• Удаление блока питания JNP10K-PWR-DC с маршрутизатора PTX10016

Блок питания JNP10K-PWR-DC2

Блок питания JNP10K-PWR-DC2 представляет собой два блока питания в одном корпусе, принимает 60 A или 80 A с использованием четырех резервных вводов питания. Две внутренние силы источники питания (PS_0 и PS_1), каждый из которых имеет резервные входные каналы: A0 и/или B0 для PS0 и A1 и/или В1 для PS1. Вы настраиваете вход с помощью набора из трех DIP-переключателей на блоке питания. лицевая панель, которая устанавливает общую выходную мощность для обоих внутренних источников питания. Выход зависит от настроек этих DIP-переключателей. См. Таблицу 2 и Рисунок 5.

Таблица 2: Входное и выходное напряжение для источников питания JNP10K-PWR-DC2

PS0 (А0 и В0)	PS1 (А1 и В1)	H/L (Высокий вход 80 А/Низкий вход 60 А)	Выходная мощность
На	На	Вкл. (80 А)	5500 Вт
На	На	Выкл. (60 А)	4400 Вт
На	Выкл.	Вкл. (80 А)	2750 Вт
Выкл.	На	Вкл. (80 А)	2750 Вт
На	Выкл.	Выкл. (60 А)	2200 Вт
Выкл.	На	Выкл. (60 А)	2200 Вт

Рисунок 5: Блок питания JNP10K-PWR-DC2

Значение входной емкости для входного конденсатора электромагнитных помех перед схемой предварительной зарядки в блоке питания 12,2 мкФ. После предварительной зарядки имеется объемный конденсатор емкостью 15 000 мкФ. схема.

JNP10K-PWR-DC2 помещается в стандартный отсек блока питания, но по сравнению с JNP10K-PWR-DC, JNP10K-PWR-DC2 длиннее и выступает из отсека, когда он полностью вставлен в шасси. См. Рисунок 6 для разница в длине блока питания.

Рис. 6. Сравнение источников питания JNP10K-PWR-DC2 и JNP10K-PWR-DC

Все модели блоков питания, работающих с маршрутизаторами PTX10016, имеют внутренние вентиляторы, к охлаждению шасси. Однако источники питания JNP10K-PWR-AC2 и JNP10K-PWR-DC2 играют важную роль. более существенная роль в охлаждении шасси, чем JNP10K-PWR-AC и JNP10K-PWR-DC модели. Следовательно, все шесть блоков питания JNP10K-PWR-AC2 или JNP10K-PWR-DC2 должны быть присутствуют в работающем корпусе, чтобы обеспечить достаточный поток воздуха.

Примечание:

Блок питания JNP10K-PWR-DC2 не поддерживает мощность 5500 Вт, если температура на входе источник питания имеет температуру 60°C или выше. Если ваше шасси полностью загружено и работает на JNP10K-PWR-DC2, у вас может не хватить мощности для питания всех компонентов в шасси, если один из источников питания не работает.

ПРЕДОСТЕРЕЖЕНИЕ:

Не используйте разные модели блоков питания в одном корпусе в работающей среде. JNP10K-PWR-DC и JNP10K-PWR-DC2 могут сосуществовать в одном шасси во время подачи питания обновления. Не смешивайте источники питания постоянного тока и постоянного тока высокого напряжения в работающей среде.

Предупреждение:

Маршрутизатор представляет собой съемное оборудование типа А, установленное в месте с ограниченным доступом. Это имеет отдельную клемму защитного заземления на шасси, которая должна быть заземлена заземление для надлежащего заземления шасси и защиты оператора от электрические опасности.

ВНИМАНИЕ:

Перед началом установки маршрутизатора убедитесь, что лицензированный электрик подключил подходящую заземляющую клемму к заземляющему кабелю, который вы поставляете. Использование заземления кабель с неправильно прикрепленным наконечником может повредить маршрутизатор.

JNP10K-PWR-AC Светодиоды блока питания

Блок питания JNP10K-PWR-AC имеет четыре светодиода на лицевой панели: INP1, INP2, PWR OK и FAULT. Эти светодиоды отображают информацию о состоянии блока питания. See Figure 7.

Figure 7: LEDs on the JNP10K-PWR-AC Power Supply

1 — FAULT LED	3 — INP2 LED
2 — PWR OK LED	4 — LED

70002 Tablees 3 Наз. светодиоды на блоке питания JNP10K-PWR-AC.

Таблица 3: Светодиоды на блоке питания JNP10K-PWR-AC

Светодиод	Цвет	Штат	Описание
	Зеленый	сплошной	Блок питания работает нормально.
	Желтый	Мигает	Блок питания обнаружил неисправность на входе питания.
	Нет	Не горит	Питание отключено.
ПИТАНИЕ ОК	Зеленый	сплошной	Блок питания работает нормально.
	Желтый	Мигает	Источник питания обнаружил неисправность выходной мощности.
НЕИСПРАВНОСТЬ	Нет	Не горит	Блок питания работает нормально.
	Красный	сплошной	Блок питания вышел из строя и должен быть заменен. Или питание подается только на один вход, а включенный маршрутизатор для входа, на который не подается питание, настроен на НА. Дополнительные сведения см. в разделе Установка источника питания JNP10K-PWR-AC. информация о переключателях включения.

Примечание:

Если индикатор INP1 или INP2 и индикатор PWR OK не горят, Кабель питания переменного тока неправильно установлен или блок питания неисправен.

Если индикатор INP1 или INP2 горит, а индикатор PWR OK не горит, блок питания переменного тока установлен неправильно или блок питания имеет внутреннюю неисправность.

Светодиоды блока питания JNP10K-PWR-AC2

Блок питания JNP10K-PWR-AC2 имеет четыре светодиода на лицевой панели: !, ОК, 2 и 1. Эти Светодиоды отображают информацию о состоянии блока питания. См. рис. 8.

Рис. 8. Светодиоды на блоке питания JNP10K-PWR-AC2 Fault

  3

—

2 INP2–Source input 1

  2

—

OK Power OK

  4

—

1 INP1 – Исходный вход 0

Примечание:

Физические маркировки на блоке питания — 1 и 2. Эти маркировки соответствуют INP0 и INP1 в показывают мощность шасси . выход (см. табл. 4).

Таблица 4: Физические маркировки на шасси по сравнению с отображением мощности шасси Команда

Физическая маркировка на JNP10K-PWR-AC2	показать мощность шасси Команда
INP1	PS0
ИНП2	ПС1

Таблица 5 описывает светодиоды на блоке питания JNP10K-PWR-AC2. поставлять.

Таблица 5: Светодиоды на блоке питания JNP10K-PWR-AC2

Светодиод	Цвет	Штат	Описание
1	Желтый	Мигает	Входное напряжение присутствует, но обнаружена неисправность.
	Зеленый	сплошной	Блок питания работает исправно.
	Не горит	Выкл.	Питание отключено; напряжение равно нулю.
2	Желтый	Мигает	Входное напряжение присутствует, но обнаружена неисправность.
	Зеленый	сплошной	Блок питания работает исправно.
	Не горит	Выкл.	Питание отключено; напряжение равно нулю.
OK (Питание в норме)	Зеленый	сплошной	Блок питания работает исправно.
	Желтый	Мигает	На выходе источника питания обнаружен сбой.
! (Неисправность)	Красный	сплошной	Блок питания вышел из строя и должен быть заменен.
	Не горит	Выкл.	Блок питания работает нормально.

JNP10K-PWR-DC Светодиоды блока питания

Блок питания JNP10K-PWR-DC имеет четыре светодиода на лицевой панели: INP1, INP2, PWR OK и FAULT. Эти светодиоды отображают информацию о состоянии блока питания. См. рис. 9.

Рис. 9: Светодиоды на JNP10K-PWR-DC Блок питания

1 — INP1 LED	3 — PWR OK LED
2 — INP2 LED	4 — Светодиод FAULT

Примечание.

Физические маркировки на блоке питания: INP1 и ИНП2. Эти маркировки соответствуют PS0, A0 или B0 и PS1, A1 или B1 в показывают выходную мощность шасси (см. Таблицу 6).

Таблица 6: Физические маркировки на шасси по сравнению с отображением мощности шасси Команда

Физическая маркировка на JNP10K-PWR-DC2	показать питание шасси Команда
INP1	PS0 в выводе CLI для выпусков до Junos OS Release 20.4R2 и ОС Junos Evolved Release 20.4R2 A0 или B0 в выводе CLI для ОС Junos версии 20.4R2 или более поздней версии и ОС Junos Evolved версии 20. 4R2 или выше
ИНП2	PS1 в выводе CLI для выпусков до Junos OS Release 20.4R2 и ОС Junos Evolved Release 20.4R2 A1 или B1 в выходных данных CLI для ОС Junos версии 20.4R2 или новее и ОС Junos Evolved Release 20.4R2 или новее

Таблица 7 описывает светодиоды на блоке питания JNP10K-PWR-DC.

Таблица 7: Индикаторы на блоке питания JNP10K-PWR-DC

Светодиод	Цвет	Штат	Описание
	Желтый	Мигает	Указывает, что входное напряжение постоянного тока не соответствует нормальный рабочий диапазон.
	Зеленый	сплошной	Питание постоянного тока находится в пределах рабочего диапазона (от –40 В до –72 В постоянного тока).
	Не горит	Выкл.	Питание отключено.
ПИТАНИЕ OK	Зеленый	сплошной	Выходная мощность постоянного тока находится в пределах нормального рабочего диапазона.
	Желтый	Мигает	Выходной сигнал выходит за допустимые пределы.
НЕИСПРАВНОСТЬ	Красный	сплошной	Блок питания вышел из строя и должен быть заменен.
	Не горит	Выкл.	Блок питания работает нормально. Или только один вход находится под напряжением, а переключатель включения для входа, на который не подается питание установлено значение ВКЛ. Дополнительные сведения см. в разделе Установка источника питания JNP10K-PWR-DC. на переключателях включения.

Примечание:

Если INP1 или INP2 и светодиод PWR OK не горят, питание кабели не установлены должным образом или блок питания неисправен.

Если индикатор INP1 или INP2 горит зеленым, а индикатор PWR OK горит не горит, блок питания установлен неправильно или блок питания имеет внутреннюю неисправность.

Если светодиод FAULT мигает, добавьте питание питания, чтобы сбалансировать спрос и предложение электроэнергии.

Светодиоды блока питания JNP10K-PWR-DC2

Блок питания JNP10K-PWR-DC2 имеет четыре светодиода на лицевой панели: 1, 2, OK и символ неисправности, !. Эти светодиоды отображают информацию о состоянии блока питания. См. рис. 10.

Рис. 10. Светодиоды на блоке питания JNP10K-PWR-DC2

1 — ! Fault	3 — 2 Power source input 1
2 — OK Power OK	4 — 1 Power source вход 0

Узнать версию прошивки установленной в блоке питания можно из вывода из показать системную прошивку команда. Таблица 8 описывает Светодиоды на блоке питания JNP10K-PWR-DC2, если прошивка, установленная в блоке питания, 300.300.208.208.304 или выше. Таблица 9 описывает светодиоды на блоке питания JNP10K-PWR-DC2, если прошивка установлена ​​в блоке питания. предложение ниже, чем 300.300.208.208.304.

Таблица 8: Индикаторы на блоке питания JNP10K-PWR-DC2 (с прошивкой 300.300.208.208.304 или выше) установлен в нем)

Подача 0	Подача 1	Состояние переключателя источника питания	Светодиод 1	Светодиод 2	Светодиод OK	! светодиод
Выкл.	Выкл.	Выкл.	Оранжевый	Оранжевый	Выкл.	Красный
А или В	Выкл.	Выкл.	Зеленый — мигает	Оранжевый	Выкл.	Красный
А и В	Выкл.	Выкл.	Зеленый	Оранжевый	Выкл.	Красный
Выкл.	А или В	Выкл.	Оранжевый	Зеленый — мигает	Выкл.	Красный
А или В	А или В	Выкл.	Зеленый — мигает	Зеленый — мигает	Выкл.	Красный — мигает
А и В	А или В	Выкл.	Зеленый	Зеленый — мигает	Выкл.	Красный — мигает
Выкл.	А и В	Выкл.	Оранжевый	Зеленый	Выкл.	Красный
А или В	А и В	Выкл.	Зеленый — мигает	Зеленый	Выкл.	Красный — мигает
А и В	А и В	Выкл.	Зеленый	Зеленый	Выкл.	Выкл.
Выкл.	Выкл.	На	Оранжевый	Оранжевый	Выкл.	Красный
А или В	Выкл.	На	Зеленый — мигает	Оранжевый	Зеленый	Красный
А и В	Выкл.	На	Зеленый	Оранжевый	Зеленый	Красный
Выкл.	А или В	На	Оранжевый	Зеленый — мигает	Зеленый	Красный
А или В	А или В	На	Зеленый — мигает	Зеленый — мигает	Зеленый	Красный — мигает
А и В	А или В	На	Зеленый	Зеленый — мигает	Зеленый	Красный — мигает
Выкл.	А и В	На	Оранжевый	Зеленый	Зеленый	Красный
А или В	А и В	На	Зеленый — мигает	Зеленый	Зеленый	Красный — мигает
А и В	А и В	На	Зеленый	Зеленый	Зеленый	Выкл.

Таблица 9: Индикаторы на блоке питания JNP10K-PWR-DC2 (с прошивкой ниже 300.300.208.208.304) установлен в нем)

Светодиод	Цвет	Штат	Описание
1 ( PS0 в выводе CLI) или 2 ( PS1 в выводе CLI)	Зеленый	сплошной	Питание постоянного тока находится в пределах рабочего диапазона (–40 В пост. до -72 В постоянного тока).
	Желтый	Мигает	Входное напряжение постоянного тока не соответствует норме диапазон.
	Не горит	Выкл.	Питание отключено.
OK (Питание в норме)	Зеленый	сплошной	Выходная мощность постоянного тока находится в пределах нормального рабочего диапазона.
	Желтый	Мигает	Выходная мощность блока питания выходит за допустимые пределы.
! (Неисправность)	Красный	сплошной	Входы блока питания неправильно сконфигурированы или блок питания вышел из строя и должен быть заменены. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
