Bga станция. Паяльная станция BGA: обзор технологии и советы по выбору

Что такое паяльная станция BGA. Какие бывают типы станций для пайки BGA компонентов. На что обратить внимание при выборе паяльной станции BGA. Преимущества и недостатки разных технологий нагрева. Как правильно выбрать паяльную станцию BGA для своих задач.

Что такое паяльная станция BGA и для чего она нужна

Паяльная станция BGA (Ball Grid Array) — это специализированное оборудование для пайки и ремонта электронных компонентов в корпусах BGA. Такие компоненты имеют матричное расположение выводов в виде шариков припоя на нижней поверхности корпуса.

Основные задачи паяльной станции BGA:

• Демонтаж BGA компонентов с печатной платы
• Монтаж новых BGA компонентов
• Восстановление паяных соединений BGA микросхем
• Замена шариков припоя (ребол)

Для работы с BGA компонентами требуется точный контроль температуры и равномерный нагрев большой площади. Обычные паяльные станции для этого не подходят. Поэтому были разработаны специализированные BGA станции.

Основные типы паяльных станций BGA

Существует два основных типа паяльных станций BGA, различающихся по способу нагрева:

1. Станции с инфракрасным нагревом

В таких станциях используются инфракрасные лампы или нагревательные панели для бесконтактного нагрева BGA компонента и платы. Преимущества ИК нагрева:

• Равномерный нагрев большой площади
• Отсутствие воздушных потоков
• Возможность точной фокусировки на нужной области
• Низкий уровень шума

2. Станции с конвекционным нагревом

В этих станциях используется поток горячего воздуха для нагрева. Преимущества конвекционного нагрева:

• Быстрый нагрев
• Простота в использовании
• Более низкая стоимость оборудования
• Возможность работы с любыми компонентами

Многие современные станции сочетают оба способа нагрева для достижения оптимального результата.

На что обратить внимание при выборе паяльной станции BGA

При выборе паяльной станции BGA стоит учитывать следующие факторы:

Способ нагрева

Выбор между ИК и конвекционным нагревом зависит от конкретных задач. Для точной работы с мелкими компонентами лучше подходит ИК нагрев. Для универсальности можно выбрать комбинированную станцию.

Мощность нагрева

От мощности нагревательных элементов зависит скорость нагрева и максимальная температура. Для работы с крупными платами и многослойными компонентами требуется большая мощность.

Размер рабочей зоны

Важно убедиться, что рабочая зона станции достаточна для размещения ваших плат. Обычно это от 20х20 см до 45х40 см.

Точность позиционирования

Для установки мелких BGA компонентов важна высокая точность позиционирования, обычно не хуже 0.05 мм.

Наличие системы технического зрения

Оптическая система с камерой и монитором значительно упрощает позиционирование и контроль процесса пайки.

Возможность программирования профилей пайки

Продвинутые станции позволяют создавать и сохранять температурные профили для разных типов компонентов.

Преимущества и недостатки разных технологий нагрева

Инфракрасный нагрев

Преимущества ИК нагрева:

• Равномерный бесконтактный нагрев
• Возможность точной фокусировки
• Низкий уровень шума
• Отсутствие риска сдува мелких компонентов

Недостатки:

• Более высокая стоимость оборудования
• Сложность работы с компонентами, экранированными от ИК излучения

Конвекционный нагрев

Преимущества конвекционного нагрева:

• Быстрый нагрев
• Простота использования
• Универсальность для разных типов компонентов
• Более низкая стоимость

Недостатки:

• Риск сдува мелких компонентов
• Повышенный уровень шума
• Сложность равномерного нагрева большой площади

Как правильно выбрать паяльную станцию BGA для своих задач

При выборе паяльной станции BGA рекомендуется:

1. Определить типы и размеры компонентов и плат, с которыми предстоит работать
2. Выбрать подходящий тип нагрева (ИК, конвекционный или комбинированный)
3. Убедиться, что мощность нагрева и размер рабочей зоны достаточны
4. Проверить точность позиционирования и наличие оптической системы
5. Оценить возможности программирования и сохранения профилей пайки
6. Сравнить стоимость станций с необходимым функционалом
7. Почитать отзывы пользователей о конкретных моделях

Правильно подобранная паяльная станция BGA значительно упростит работу с современными электронными компонентами и повысит качество ремонта электроники.

Инфракрасная паяльная станция ИК-650 ПРО

ОСОБЕННОСТИ

•	Точная цифровая система автоматической стабилизации температуры с памятью и обратной связью для всех нагревательных каналов ИК станции.
•	Точная система измерения температуры обеспечивает 100% гарантию результата.
•	Не требуется калибровка ИК станции на всем сроке эксплуатации.
•	ИК станция поддерживает технологию безсвинцовой пайки.
•	ИК станция комплектуется ПО с самым богатым функционалом.
•	Термопрофилирование с обратной связью обеспечивает высокую повторяемость техпроцесса.
•	ИК станция поддерживает технологию перекатки шариков BGA (ребол) как по термопрофилю, так и в ручном режиме.
•	Верхний нагреватель комплектуется элементом Elstein. Нагрев производится в ИК диапазоне волнами длиной 2-8µm, которые обеспечивают равномерный нагрев разнородных материалов с соблюдением необходимой скорости нагрева в соответствии с требованиями производителей микросхем и паяльных паст.
•	ИК станция комплектуется лазерным указателем для точного прицеливания в центр при BGA пайке.
•	В отличии от интегрированной, модульная компоновка инфракрасной паяльной станции ИК-650 обеспечивает удобство управления и максимальное свободное пространство на рабочем месте.
•	Инфракрасная паяльная станция ИК-650про весьма эргономична. Самая подвижная и удобная конструкция телескопического штатива с четырьмя степенями свободы обеспечивает легкое позиционирования верхнего нагревателя в любую точку печатной платы.
•	В отличие от интегрированных систем, модульная компоновка ИК станции в сочетании с подвижной системой позиционирования нагревателя, обеспечивает полный равномерный подогрев платы, даже в тех случаях, когда перепаиваемый чип расположен на самом краю.
•	Благодаря модульной компоновке ИК паяльной станции практически отсутствуют ограничения на расположение больших печатных плат в рабочей зоне.
•	ИК Станция оснащается уникальными широкоформатными термостолами с двумя зонами нагрева. Термостолы высокой энерговооруженности обладают нормированным распределением температуры по поверхности, такой термостол гарантированно обеспечивает равномерный и быстрый подогрев по термопрофилю, исключая деформацию многослойных печатных плат с большой теплоемкостью.



Пайка BGA — CBGA, CCGA, PBGA, μBGA, FCBGA,LFBGA, CGA,CSP, QFN, MLF, PGA, и даже «бутербродов» размером до 60х60мм.	Любые пластиковые коннекторы и  «Железный Сокет» под силу перепаять на инфракрасной паяльной станции ИК-650про.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Верхний нагреватель ИКВ-65про на штативе
Номинальная мощность инфракрасного излучателя	250 Вт
Размер рабочей поверхности инфракрасного излучателя	60×60 мм
Максимальная температура излучателя	650°C
Длина волны ИК излучения	2-10 мкм
Число степеней свободы телескопического штатива	4
Нижний подогрев с широкоформатным термостолом НП 34-24про Преимущества: высокая равномерность температурного поля, большой размер, жесткая алюминиевая поверхность, возможность ребола на рабочей поверхности.
Размер рабочей поверхности	340х240мм (2 независимых зоны нагрева)
Максимальная температура рабочей поверхности	350°C
Номинальная мощность	2800Вт
Нижний подогрев с инфракрасным термостолом ИКТ-245про Преимущества: высокая скорость разогрева и охлаждения нагревателей.
Размер рабочей поверхности	245х245мм (2 независимых зоны нагрева)
Максимальная температура излучателя	400°C
Номинальная мощность инфракрасного излучателя	2400Вт
Длина волны ИК излучения	2-10 мкм

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «Термопро-Центр»

•	Полное цифровое управление режимами работы ИК паяльной станции.
•	Автоматическая работа в режиме термопрофилирования техпроцесса BGA пайки.
•	Пайка BGA по термопрофилю в режиме обратной связи с автоматической коррекцией температуры нагревателей по данным, полученным с температурного датчика, закрепленного на печатной плате.
•	Неограниченное количество термопрофилей для BGA пайки.
•	Хранение архива результатов BGA пайки с возможностью быстрого восстановления параметров техпроцесса для пайки аналогичных плат.
•	Программируемый режим аудио-визуального оповещения об этапах BGA пайки.
•	Одновременная поддержка до 4-х регуляторов температуры.
•	Поддержка прибора Термоскоп ТА-570М позволяет увеличить число контрольных термодатчиков ИК станции до четырех.
•	Режим графического отображения температуры при работе инфракрасной паяльной станции в ручном режиме.
•	Возможность подключения регуляторов температуры к компьютеру через порты COM или USB (через переходник COM > USB. )





Технологические приемы работы при BGA пайке PS3 на ИК паяльной станции ИК-650




Ремонтная станция BGA PRO-650

Параметр	Значение
Плата
Минимальный размер	8 × 8 мм
Максимальный размер	380 × 380 мм
Рекомендованный размер	350 × 200 мм
Толщина	0,5 – 6 мм
Компоненты
Минимальный размер	2 × 2 мм (опция 1х1 мм)
Максимальный размер	55 × 55 мм
Минимальный шаг выводов микросхем	0,3 мм
Точность установки	0,03 мм
Система нагрева
Нижний инфракрасный нагреватель	380 × 290 мм, 2700 Вт
Верхний конвекционный нагреватель	800 Вт
Нижний конвекционный нагреватель	1200 Вт
Температурный контроль	Термопары К-типа: ПИД регулятор в цепи обратной связи
Установка
Источник питания	220 В, 50/60 Гц
Потребляемая мощность	4800 Вт
Габариты Д × Ш × В	610 × 670 × 900 мм
Вес нетто	68 кг
Вес в упаковке	98 кг

Инфракрасная паяльная станция ACHI IR-6500

ACHI IR-6500 – универсальный полуавтоматический инфракрасный ремонтный комплекс с ПК-синхронизацией и керамическим излучателем для ремонта компонентов CBGA, CCGA, CSP, QFN, MLF, PGA и всех типов эпоксидных μBGA. Установка различных температурных профилей дает возможность подобрать необходимый режим пайки при использовании разных припоев, в том числе бессвинцового.

Особенности

• Ремонтный комплекс для материнских плат ноутбуков, ПК, серверных плат, промышленных компьютеров, всех типов игровых приставок, плат коммуникационного оборудования, телеоборудования с ЖКД и других работ с BGA больших плат.
• Идеально подходит для пайки и восстановления CBGA, CCGA, CSP, QFN, MLF, PGA и всех типов эпоксидных μBGA.
• Применяется как для свинцовой, так и бессвинцовой пайки.
• Использует передовую технологию пайки темным инфракрасным излучением.
• Использует усовершенствованную термопару K-типа для более точной температурной детекции.
• Технология контроля температуры с обратной связью обеспечивает точную регулировку температуры и равномерное тепловое распределение.
• Процесс демонтажа занимает всего около 5 минут.
• Максимальная температура достигает 400 °C.
• Возможность подключения к ПК или ноутбуку через USB интерфейс и контроля при помощи ПО «IRSOFT».
• Возможность установки 8 положений роста температуры и 8 положений удержания температуры.
• Возможность хранения 10 групп температурных профилей одновременно.
• В комплекте поставляется диск с руководством и демонстрационным видеороликом.

Инструкции

Скачать руководство пользователя ACHI IR-6500 (англ.)

Технические характеристики

Нагрев
Тип верхнего нагревателя	ИК
Размеры верхнего нагревателя	80 × 80 мм
Питание верхнего нагревателя	400 Вт
Тип нижнего нагревателя	ИК
Размеры нижнего нагревателя	180 × 180 мм
Питание нижнего нагревателя	800 Вт
Общая мощность	1200 Вт
Контроль температуры верхнего нагревателя	независимый контроль температуры, с обратной связью, погрешность ±0,5%, с сигнализацией
Контроль температуры нижнего нагревателя	независимый контроль температуры, с обратной связью, погрешность ±0,5%, без сигнализации
Размеры применяемых чипов (макс.)	≤ 70 × 70 мм
Размеры применяемых печатных плат (макс.)	≤ 400 × 305 мм
Требования к среде
Рабочая температура	15 ~ 45 °C
Рабочая влажность	от 5% до 95%, без конденсации
Температура хранения	–20 ~ 70 °C
Влажность хранения	от 5% до 95%, без конденсации
Общие
Питание	220 В AC
Интерфейс	USB
Размеры	475 × 480 × 420 мм
Вес	15 кг

Видео

Статьи и обзоры

Инфракрасные паяльные станции: преимущества технологии и знакомство с брендом ACHI

Комплектация

• Паяльная станция ACHI IR-6500 – 1 шт.
• Стол-держатель плат – 1 шт.
• Датчик-термопара на штативе – 1 шт.
• Кабель для соединения с компьютером – 1 шт.
• Руководство пользователя – 1 шт.
• USB-флеш-накопитель с ПО и демонстрационным видео – 1 шт.

Инфрачервена станция за запояване на BGA чипове ACHI IR6500, нова

Политика за Бисквитките (COOKIES) Какво е Куки? Кукита са малки текстови файлове, съдържащи малко информация, които се изпращат и се съхраняват във Вашия компютър, мобилен апарат или друг метод за достъп до сайта. След това кукитата се изпращат обратно в началния сайт, при всяко посещение в него или към друг сайт, който разпознава това куки. Кукитата са полезни, тъй като позволяват на един сайт да разпознава компютъра на клиента. Видове бисквитки: Сесийни бисквитки (Session Cookies) Сесийните бисквитки позволяват да бъдете разпознати по време на еднократно посещение на уебсайта, така че направените персонализации или промени по всяка страница да бъдат запомнени в други страници от сайта. Сесийните бисквитки са временни и тяхното действие приключва, когато затворите браузъра или излезете от сайта. Постоянни бисквитки (Persistent Cookies) Постоянните бисквитки остават запаметени на компютъра Ви за определен период от време, след приключване на потребителската Ви сесия на сайта и позволяват предпочитанията и настройките Ви да бъдат запомнени, когато посетите отново сайта. Бисквитки на трета страна (Third Party Cookies) Това са бисквитки за запаметяване на информация за отчитане на ефективността на сайта и рекламите по демографски признак, интереси, продължителност на сесиите и т.н. Този сайт използва Google Analytics, услуга за уеб анализ без да се идентифицират лично отделните посетители, предлагана от Google, Inc. Цялата тази информация се използва от нас само за статистически цели и за разпознаване на грешни линкове или програмни грешки. Разкриване на информация на трети лица не се извършва. Бисквитките не се използват за цели, различни от посочените тук. Може да намерите повече информация за кукита на адрес www.allaboutcookies.org. Затваряйки уведомлението или продължайки взаимодействието си с този сайт, Вие се съгласявате с използването от нас на бисквитки.

close

Дигитална инфрачервена станция / топъл въздух / поялник Ya Xun 862D++

Цялостно решение за възстановяване на платки с чипове в опаковки BGA, microBGA, QFP, PLSS, SOIC и други видове повърхностно монтирани компоненти.



Категория 4 в 1:

• Инфрачервен пистолет

• Инфрачервен подгревател

• Пистолет с горещ въздух

• поялник.



Лесен за работа: предния панел е разделен на четири части с цифрови дисплеи и контрол за всеки инструмент.

Не са необходими допълнителни аксесоари за монтиране на корпуса на станцията в работната зона.

Максималният размер на печатна платка за монтаж: 120×120 mm

Прецизно инфрачервено запояване и демонтаж: нагряването се извършва само на желания компонент или група компоненти, с останалите компоненти  не са изложени на нагряване. Може да се използва за всички видове заграждения електронни компоненти, особено BGA.



Характеристики:



Общи:

Захранване: 220V AC

Консумация на енергия: 650W

Мощност: 1200W

Температурна амплитуда: 100°C — 480°C



Инфрачервена пистолет:

Нагревателни лампи IR

Работна температура: 100-350°C

Захранване: 12V AC



Инфрачервена подгревател:

Керамичният нагревателен елемент с температурен сензор

Работна температура: 100-380° C

Захранване: 220V AC



Пистолет с горещ въздух:

Нагревателят е нихром спирала на керамични база, с температурен сензор

Работна температура: 100-450° C

Захранващо напрежение: 100V AC



Поялник:

Керамичен нагревателен елемент с температурен сензор

Работна температура: 200-450° C

Захранване: 24V AC

Запчасти и аксессуары для мобильных устройств в Иркутске

		150		Введите количество
		250		Введите количество
		130		Введите количество
		150		Введите количество
		350		Введите количество
		150		Введите количество
		150		Введите количество
		150		Введите количество
		150		Введите количество
		150		Введите количество
		150		Введите количество
		150		Введите количество
		150		Введите количество
		150
		150
		150
		150		Введите количество
		150		Введите количество
		150		Введите количество
		150		Введите количество
		150
		150		Введите количество
		190		Введите количество
		190
		150
		190
		190		Введите количество
		190		Введите количество
		200		Введите количество
		200		Введите количество
		200		Введите количество
		250		Введите количество
		250		Введите количество
		290		Введите количество
		250
		250		Введите количество
		250		Введите количество
		250		Введите количество
		250		Введите количество
		290		Введите количество
		290		Введите количество
		290		Введите количество
		290
		450		Введите количество
		450		Введите количество
		250		Введите количество
		250		Введите количество
		250
		350
		190		Введите количество
		290		Введите количество
		290		Введите количество
		320		Введите количество
		250		Введите количество
		250		Введите количество
		250		Введите количество
		250
		250		Введите количество
		250
		450		Введите количество
		390		Введите количество
		390		Введите количество
		290
		390
		390
		450
		120		Введите количество
		150		Введите количество
		190		Введите количество
		150
		250		Введите количество
		150		Введите количество
		150
		150		Введите количество
		150		Введите количество
		200		Введите количество

Бърз 706 W+ цифров дисплей горещ въздушен пистолет + поялник антистатик температура Бессвинцовая поялната станция 2 в 1 С 3 дюзи

Бърз 706 W+ цифров дисплей горещ въздушен пистолет + поялник антистатик температура Бессвинцовая поялната станция 2 в 1 С 3 дюзи

(1) Ползи вносни моторни охлюви безщеточного, дълъг живот, малошумного, от мекия вятър

(2) пневматични пистолети, снабдени с чувствителни датчици, които се използват, за да се сложи най-новите запаси

(3) температурата и количеството въздух безстепенно регулируем сензор за контрол на температурата затворен контур, стабилност на температурата, свободен от влиянието на вятъра

(4) конструкцията на малкия Том двухшпиндельная, заема малка таблица на работа, специално за бессвинцового подрывания табла, ремонт на заваряване

(5) Този продукт е оригиналната пукнатина, един цифров, с помощта на цифров въздушен пистолет, поялник с помощта на въртене.

Консумирана мощност ютия: 50 W

Температурен Диапазон: 200—480 градуса

Консумирана мощност пневматичен пистолет: 580 W

Вид на потока: пряк вятър

Разход на газ: 10л/ мин (максимум)

Режим на показване на температурата: led цифров дисплей (резолюция 1 градус)

Диапазон на регулиране на температурата: 100—450 градуса

Дюзи:3мм 6мм 8.5 MMM

Приложимо Използването На:

1. за разпояване на различни елементи, като например: SOIC ЧИП QFP PLCC BGA и т.н.

2. с изключение на психиатър сушене на боя, премахване на лепило оттаявший предварително нагрята пластмаса, заварени

Опаковка:

1*706 W+2 в 1 поялната станция

1*оригинални уши паяльника

1*Адаптер за вашата страна

1*пинцети vetus

1*четка

1*ръководство на потребителя

Забележка:2 години гаранция,ако по време на ползване има някакви проблеми или части можем да ви изпрати безплатно

Етикети: спойка играчка, Бърз, tr1300a, припой за железните пръчки, бързо поялната станция, съвети quick 706w, малък поялник, желязна спойка, накрайник за запояване с горещ въздух пистолет, бързо поялната станция

Паяльная станция

GOWE BGA, Лучшая паяльная машина BGA с системой выравнивания —

---

• Убедитесь, что это подходит введя номер вашей модели.
• BGA Rework System, полуавтомат с камерой и ЖК-монитором; 3 нагревателя предотвращают деформацию печатной платы, ремонт ноутбука, Xbox, PS2 / 3; Спецификация: Верхний нагреватель: воздушный 800 Вт; Нижний нагреватель: воздушный 800Вт; Нижний подогреватель инфракрасного излучения: 3000 Вт; Электропитание: однофазное 220 В, 50/60 Гц, 4,5 кВт; Размер рабочей платы: 20×20 ~ 450×400 мм; Рабочая толщина печатной платы: 0,5 ~ 3 мм; Рабочий размер BGA: 1×1 мм ~ 70×70 мм; Минимальный шаг шара BGA: 0,15 мм; точность размещения 0,01 мм; Максимальный вес BGA: 300 г;
• Размер машины: L700¡ÁW600¡ÁH800 мм; Вес: ок.160 кг; Особенности: Подвижная нагревательная головка проста в эксплуатации; головка горячего воздуха и монтажная головка управляются вручную; Сдвижная стойка для печатных плат имеет микрорегулировку по осям X и Y; Цветная оптическая система с такими функциями, как визуализация, увеличение и автофокусировка с микрорегулировкой, а также работа с меню, оснащенная устройством обнаружения аберраций; Встроенный промышленный компьютер может анализировать два практически проверенных профиля,
• и сравнить их с профилями, сохраненными в истории; сохранение профиля без ограничений для промышленного компьютера; Цветной ЖК-монитор, сенсорный интерфейс; Три нагревателя нагреваются независимо, верхний и нижний нагреватели могут одновременно управлять несколькими ступенями на профиле, большая нижняя область инфракрасного нагрева для равномерного нагрева печатной платы; температура, время, скорость, охлаждение и аварийные события отображаются на сенсорном экране; защита от перегрева для нагревательной головки горячим воздухом;
• температура горячего воздуха в верхней части и инфракрасного в нижней части регулируется программно; 6 сегментов повышения (понижения) температуры и 6 сегментов постоянного контроля температуры, сохранение профиля в промышленном компьютере не ограничено; анализ профиля можно проводить на сенсорном экране; с функцией компьютерной связи, как с компьютерами, с подключенным коммуникационным программным обеспечением; с функцией измерения температуры; опоры для опорной рамы для пайки BGA
• микрорегулируемые, чтобы ограничить локальное проседание в зоне пайки; Встроенный вакуумный насос; монтажное сопло, поворачивающееся на ¦Õ под углом 60 °, регулируется до минимума.Большой инфракрасный предварительный нагрев снизу, сделанный из импортного высококачественного нагревателя, равномерно нагревает печатную плату, чтобы избежать деформации и сохранить эффект припоя; нагревательная доска с автономным управлением; Оснащен различными соплами горячего воздуха, легко заменяемыми и устанавливаемыми под любым углом. Может работать с разъемом 775, разъемом 478, XBOX360, PS2 / 3 и т. Д.

› См. Дополнительные сведения о продукте

Рекомендации по выбору паяльной станции BGA

Электронные блоки

BGA или Ball Grid Array становятся все более и более распространенными, поскольку электроника продолжает свою общую тенденцию все меньше и меньше уменьшаться.Когда что-то пойдет не так с пакетами BGA, переделать эти компоненты может быть сложно. Требуется специальное ремонтное оборудование, обычно называемое паяльной станцией BGA. Выбор станции для ремонта BGA может оказаться непростой задачей. В этом посте мы расскажем об общих аспектах, которые следует учитывать при выборе лучшей паяльной станции BGA для вашего приложения.

Что следует учитывать при выборе паяльной станции BGA

Тип или источник тепла

Существует два основных типа паяльных станций BGA: горячий воздух и инфракрасный или инфракрасный.По совпадению, это также описывает основной источник тепла для паяльной станции. Как следует из названия, паяльные станции с горячим воздухом достигают тепла, необходимого для оплавления припоя BGA, за счет обдува горячим воздухом узлов печатных плат. Инфракрасные паяльные станции BGA оснащены инфракрасными лампами, которые пропускают инфракрасный свет, используемый для нагрева компонентов BGA до точки оплавления. У обоих типов есть свои плюсы и минусы.

Паяльные станции

с горячим воздухом существуют дольше всех, поэтому технические специалисты могут быть более знакомы с этим типом системы.Системы горячего воздуха также обычно более доступны, чем паяльные станции IR BGA. При этом недостатком горячего воздуха является трудность защиты окружающих компонентов. Также существует проблема с шумом, поскольку горячий воздух необходимо прокачивать через сопла и направлять на обрабатываемые детали. Наконец, из-за сильного воздушного потока очень маленькие компоненты могут фактически вылететь из печатных плат.

Паяльные станции

могут быть очень хороши в локальном нагреве компонентов BGA, если они спроектированы должным образом.Обычно это включает в себя серию линз и / или шторок, используемых для фокусировки и направления ИК-лучей конкретно на рассматриваемые детали. Будьте осторожны при поиске «паяльных станций IR BGA», так как многие производители начального уровня пытаются выдать свои устройства за паяльные станции IR, когда они просто прославленные конфорки, которые используют IR в качестве источника тепла. Инфракрасные станции также имеют дополнительное преимущество в том, что они менее сложны и, как правило, проще в обслуживании или обслуживании.

Большинство станций для ремонта BGA имеют как верхний, так и нижний нагревательный элемент.Нижний нагреватель обычно представляет собой электрическую плиту. Назначение нижнего нагревателя — довести весь CCA или узел печатной платы до повышенной температуры чуть ниже точки плавления. Это необходимо для предотвращения механического воздействия только локального нагрева участка ремонта. Другая цель — облегчить верхнему нагревателю (инфракрасной лампе или термофену) поднять место доработки до температуры оплавления.

Контроль температуры

Еще одним важным фактором при выборе паяльной станции BGA является метод контроля температуры.Лучшие паяльные станции будут предлагать точную температуру с замкнутым контуром и цифровым управлением. Проще говоря, это означает, что вы можете установить температуру в цифровом виде, эта температура измеряется и передается обратно в контроллер, чтобы обеспечить достижение и поддержание нужной температуры. Важно отметить, что следует также следить за температурой CCA и как можно ближе к месту доработки.

Размер рабочей зоны

Еще одно важное соображение, о котором следует помнить, — это размер рабочей зоны паяльной станции BGA.На самом деле нужно помнить о двух вещах. Во-первых, общая площадь рабочей зоны определит, с какой площадью печатной платы паяльная станция сможет эффективно справиться. Второй атрибут — это стиль крепления реек. Обычно монтажные рельсы регулируются по крайней мере по одной оси, но паяльные станции SMT более высокого уровня будут иметь несколько регулировок. Это упростит захват и удержание схемных плат сложной формы.

Готовы найти лучшую паяльную станцию ​​BGA для вашего приложения?

Мы сделали для вас домашнюю работу и исследования и порекомендовали 5 отличных станций для ремонта BGA.

Паяльная станция

BGA | Паяльная станция FR 811 BGA

Станция для ремонта BGA (Ball Grid Array) играет жизненно важную роль в ремонте печатных плат и их модификации. Эта паяльная станция полезна для ремонта, удаления дефектов или замены и реверсирования компонентов по мере необходимости.

Что такое BGA?

Он широко известен как BALL GRID ARRAY и представляет собой форму корпуса для поверхностного монтажа в ИС (интегральных схемах).

В BGA соединенные между собой контакты могут быть размещены в плоском или двухрядном корпусе. Корпуса BGA используются для постоянного монтажа микропроцессоров.

Эти паяльные станции также известны как паяльная станция SMT (технология поверхностного монтажа), или паяльная станция SMD (устройство поверхностного монтажа) .

Они также могут ремонтировать микросхемы с корпусом массива столбцов, корпусами в масштабе микросхемы, массивами наземных сетей, квадроциклами и многим другим.

Каковы преимущества паяльной станции BGA?

Паяльные станции BGA обладают замечательными преимуществами

• ЭФФЕКТИВНОСТЬ — Они поставляются со специализированными инструментами и позволяют техническим специалистам выполнять работу эффективно.
• VOLUME — Правильная станция поможет справиться с большим объемом доработок печатных плат разных размеров.
• ТОЧНОСТЬ — Помогает достичь необходимой точности для безопасного и точного выполнения работы без каких-либо повреждений.
• СТОИМОСТЬ — Затраты на ремонтную станцию ​​BGA действительно окупаются. Продлевает срок службы печатной платы.

Использует

Имеет множество различных применений в области изменения и ремонта печатных плат.

1. Поврежденные детали

В печатной плате различные части могут быть повреждены из-за чрезмерного нагрева или удаления какой-либо части. BGA помогает исправить неисправные детали.

2. Обновление

Техникам необходимо заменить любую деталь или обновить любую деталь до печатной платы, поэтому для этой ремонтной станции BGA требуется.

3. Неправильная сборка

Если во время процесса происходит неправильная ориентация компонентов из-за теплового профиля, печатную плату необходимо повторно обработать, чтобы удалить неправильный узел.

Паяльная станция Sumitron

Если вы хотите купить паяльную станцию, sumitron.com — это универсальный пункт назначения для всех ваших промышленных нужд, будь то Mobile — ремонт материнской платы ноутбука , Промышленные операции, такие как пайка , распайка, смешивание, и т. Д.

Купить автоматическую паяльную станцию ​​BGA онлайн

Автоматическая паяльная станция BGA — также называемая паяльной станцией SMT и SMD — играет важную роль в ремонте и модификации печатных плат.Как следует из их названия, Автоматическая паяльная станция BGA — это пространство, где технические специалисты могут изменять устройства поверхностного монтажа и печатные платы с корпусом с шариковой решеткой (BGA). Это полезно для нескольких приложений для доработки и восстановления, включая удаление дефектных компонентов, замену отсутствующих компонентов, реверсирование компонентов, которые были установлены неправильно, и многое другое.

Многие мелкосерийные или мелкосерийные производства также используют автоматическую паяльную станцию ​​BGA. В зависимости от задачи и системы они могут предлагать возможности частичной автоматизации с использованием подключенного ПК или без него.Все автоматические паяльные станции BGA полностью автономны с собственным внутренним воздухом и вакуумом, если не указано иное.

Что такое автоматическая паяльная станция BGA? Как это работает?

Эта станция представляет собой системное рабочее место, которое технические специалисты могут использовать для замены печатных плат на корпус с шариковой решеткой (BGA) и устройства для поверхностного монтажа. Эти станции также могут заменять печатные платы с корпусом массива столбцов, корпусами масштабирования микросхем, корпусами с четырьмя плоскими корпусами, массивами наземных решеток и другими устройствами поверхностного монтажа.Автоматические паяльные станции BGA также называются паяльными станциями поверхностного монтажа или паяльными станциями поверхностного монтажа (SMD).

Автоматическая паяльная станция BGA имеет функции, которые определяют размер печатной платы, с которой можно работать, и возможности, которые определяют типы и объем выполняемых работ. У некоторых есть вспомогательная камера с разделенным зрением, а у других ее нет. Эта паяльная станция, не имеющая функции раздельного обзора, лучше всего подходит для работ начального уровня, в то время как автоматическая паяльная станция BGA с этой функцией позволяет выполнять более сложные работы.Некоторые станции имеют автоматизированные функции, а другие нет.

Автоматическая паяльная станция BGA позволяет техническим специалистам выполнять несколько различных операций, включая повторную полировку, переделку и ремонт. Эти станции позволяют техническим специалистам удалять дефектные детали, переустанавливать неправильно установленные детали, заменять любые отсутствующие детали и удалять детали, которые больше не работают. Автоматическая паяльная станция BGA может быть размещена на плоской поверхности, или технические специалисты могут использовать паяльные станции BGA, которые устанавливаются на корпусе с колесами.

Применение для автоматической паяльной станции BGA

Он имеет несколько различных применений в мире ремонта и изменения печатных плат. Вот несколько наиболее распространенных приложений.

Обновления: Обновления — одна из наиболее частых причин для автоматической паяльной станции BGA. Техническим специалистам может потребоваться заменить детали или добавить обновленные детали на печатную плату.

Неисправные детали: Печатные платы могут иметь различные неисправные детали, которые могут потребовать доработки.Например, контактные площадки могут быть повреждены во время снятия BGA, любое количество деталей может быть повреждено нагреванием или может появиться слишком много пустот в паяном соединении.

Неисправная сборка: В процессе доработки может возникнуть ряд ошибок. Например, печатная плата может иметь неправильную ориентацию BGA или плохо развитый термический профиль переделки BGA. Если это так, вероятно, потребуется дальнейшая доработка печатной платы для устранения неисправной сборки.

Типы автоматических паяльных станций BGA

1.Термовоздушные ремонтные станции BGA:

Паяльные станции BGA с горячим воздухом используют горячий воздух для нагрева компонентов печатной платы во время проекта. Несколько разных сопел направляют и циркулируют горячий воздух, обеспечивая равномерное распределение тепла. Техники могут переместить эти форсунки на прямую подачу воздуха, что позволит быстро выполнить работу с небольшими хрупкими компонентами.

Использование воздушных насосов означает некоторый уровень шума при использовании паяльной станции горячего воздуха BGA, хотя многие модели могут работать очень тихо.Поскольку горячий воздух является более старой технологией, больше технических специалистов проходят обучение использованию паяльных станций BGA с горячим воздухом, а не паяльных станций IR BGA.

2. Паяльные станции IR BGA:

Вместо горячего воздуха в паяльных станциях IR BGA используются инфракрасные лучи и стационарный керамический нагреватель для нагрева компонентов печатных плат. Этот тип паяльной станции совершенно бесшумный. Он также включает в себя меньшее количество деталей, что упрощает обслуживание.

Однако, в зависимости от качества этой машины, может потребоваться более частое обслуживание и дополнительные инструменты для выполнения желаемых работ.Поскольку это более новая технология, не так много технических специалистов обучено использованию паяльных станций IR BGA.

Как паяльные станции BGA с горячим воздухом, так и паяльные станции IR BGA имеют свои плюсы и минусы, но важным фактором, который следует учитывать, является квалификация техника, работающего на машине.

Руководство покупателя: как выбрать автоматическую паяльную станцию ​​BGA?

Идеальная паяльная станция с функцией точного контроля температуры. Он также должен быть защищен от электростатического разряда. Кроме того, он должен быть эргономичным, чтобы не вызывать усталости при пайке.

Существует несколько автоматических станций и инструментов для ремонта BGA от разных производителей. Чтобы выбрать тот, который лучше всего соответствует вашим требованиям, мы рекомендуем учитывать определенные факторы. Мы упомянули их ниже для вашей справки.

Материал

Автоматическая паяльная станция BGA может применяться как в помещении, так и на открытом воздухе. Качество сборки должно быть достаточно прочным, чтобы обеспечивать стабильность и долговечность в течение нескольких лет. Перед покупкой необходимо проверить материалы.Ищите приспособления из металла, желательно из стали или жаропрочных материалов. Также учтите, что все гаджеты имеют элементы из прочного пластика.

Дисплей

Во время доработки вы должны проверить размеры и значения. Вот почему все автоматические паяльные станции BGA имеют дисплей для считывания входных и выходных значений. Вы не сможете эффективно использовать устройство, если на дисплее будут неточные показания. Современные станции оснащены либо светодиодным дисплеем, либо двойным цифровым светодиодным дисплеем, либо цифровым ЖК-дисплеем или светодиодным индикатором температуры.

Вес

Он должен быть легким, потому что большинство любителей сварки предпочитают носить эти устройства в помещении и на улице. Подумайте о приобретении легкого гаджета, который весит от 3 до 11 фунтов. Такой вес является наиболее приемлемым, если вам нужна портативность.

Контроль температуры

Большинство из них по умолчанию имеют функцию контроля температуры. У вас должна быть возможность быстро и легко регулировать температуру.

Время нагрева

Вам необходимо проверить, сколько времени требуется автоматической паяльной станции BGA, чтобы нагреть наконечник станции.Наконечник должен быстро нагреться. Таким образом, вам не придется тратить время на ожидание нагрева устройства. Вы можете приобрести гаджет с функцией быстрой рекуперации тепла.

Безопасность

Нельзя недооценивать проблемы безопасности. Это важная особенность, которую нужно искать в автоматической паяльной станции BGA. Каждый гаджет должен иметь защиту от перегрева. Убедитесь, что конструкция станции безопасна от электростатического разряда.

Преимущества автоматической паяльной станции BGA

Автоматическая паяльная станция BGA с регулировкой температуры паяльного жала.Это позволяет вам установить широкий температурный диапазон в соответствии с вашим проектом.

• Доступны несколько уровней мощности
• Они совместимы с различными типами наконечников
• Подходит для замены конденсаторов
• Будучи универсальными, они могут использоваться в нескольких приложениях
• Доступны разные размеры
• С легкостью справятся даже новички
• Не нужно много работать с подключениями
• Хотя раньше паяльные станции были дорогими, сегодня они доступны
• Идеально подходит для крупносерийного производства
• Хорошая паяльная станция нагревается менее чем за 20 секунд
• Регулируемая и регулируемая температура наконечника
• Благодаря нормативам можно паять даже при более низких температурах
• Припой не окисляется на наконечнике
• Доступны несколько различных типов насадок
• Имеют более тонкий и гибкий кабель, что делает работу с
более простой и приятной.

Советы по безопасности, которые следует учитывать при использовании автоматической паяльной станции BGA

• Как отмечают почти все производители, ни в коем случае нельзя напрямую контактировать с элементом паяльника.
• Для удержания проводов рекомендуем использовать пинцет или зажимы
• Мы рекомендуем выключать паяльную станцию, когда она не используется. И обязательно отключите его от сети.
• При использовании
убедитесь, что губка для очистки всегда влажная.
• Никогда не кладите паяльник на рабочий стол. Поместите его на подставку.
• Обязательно тщательно мойте руки после пайки
• Не используйте паяльную станцию, если вилка повреждена.
• Советы по обслуживанию для увеличения срока службы паяльной станции
• Обязательно прочтите руководство, предоставленное производителем.В нем содержится большинство советов по обслуживанию.
• Для безопасности и наилучшего результата мы рекомендуем использовать влажную губку. Но никогда не позволяйте намокать его водой во время использования паяльной станции.
• Используйте наждачную бумагу с зернистостью 600, если на наконечнике имеются признаки износа. Никогда не используйте наждачную бумагу, когда утюг все еще подключен. Дайте паяльнику остыть перед тем, как приступить к наждачной бумаге.
• Чтобы очистить грязный наконечник, сначала необходимо отключить прибор от сети. Теперь потрите грязь наждачной бумагой.Продолжайте царапать, пока наконечник не станет достаточно подходящим.
• Обязательно залудите наконечник после его очистки. Это предотвратит окисление, которое, в свою очередь, продлит срок службы.

Заключение:

Автоматическая паяльная станция BGA — это удобные устройства, которые значительно упростят ремонт или работу с электроникой. Если вы примете все меры предосторожности, можно быть уверенным, что вы сможете выполнить проект безопасно и с большой эффективностью.В остальном эти станции имеют прочную конструкцию, универсальность и удобство в использовании.

PDR | Focused IR BGA Rework Stations

Добро пожаловать в PDR — один из ведущих мировых производителей ремонтных станций BGA, а также Compact X-Ray Systems

PDR Rework — PDR производит одни из лучших систем восстановления SMD / BGA, доступных во всем мире. Паяльные станции PDR IR стали эталоном качества пайки и демонтажа, обладая функциями, необходимыми для современной переделки SMT / BGA, и в наши дни наши клиенты достигают сверхвысокой производительности производственных линий с помощью простого процесса доработки.

Наши паяльные станции BGA, использующие технологию PDR Focused IR и произведенные в Великобритании, сконструированы с высокой точностью с использованием только лучших компонентов для обеспечения оптимальной производительности. Инфракрасные паяльные станции PDR, оснащенные расширенными функциями, являются одними из лучших из имеющихся. В наших системах используется исключительно инфракрасный нагрев сверху и снизу, переделка SMD, BGA, QFN, CSP, светодиодов и т. Д. На очень сложных печатных платах / приложениях, от микро до очень больших.

С 1987 года станции PDR BGA Rework продолжают обеспечивать высочайшую производительность и качество пайки, как того требуют наши 4500+ клиентов, многие из ведущих мировых производителей:

• Мобильный телефон, КПК, ноутбук, настольный компьютер, ремонт серверов
• Бытовая электроника, Приставка, ЖК, Ремонт игровых приставок
• Аэрокосмическая промышленность, Оборона, Оружие, Авионика, Автомобилестроение, Транспортная электроника
• Ремонт систем управления и систем, НИОКР, сборка и ремонт переделка

PDR X-Ray — Сделано в США системы рентгеновского контроля PDR обеспечивают «лучшую в своем классе» детализацию изображения благодаря запатентованной технологии рентгеновских трубок и программного обеспечения для обработки изображений.Проанализируйте BGA, QFN, Lead Attach, Wire Sweeps и многое другое или запросите специализированные программные инструменты, разработанные специально для вашего приложения. Выбирайте из систем на 90 или 130 кВ, оснащенных плоскопанельными детекторами или традиционными усилителями изображения.

Для поддержки клиентов Rework и X-Ray мы предоставляем услуги Gold Standard по продажам и технической поддержке из наших региональных офисов PDR, а также глобальную сеть профессиональных партнеров по продажам и поддержке.

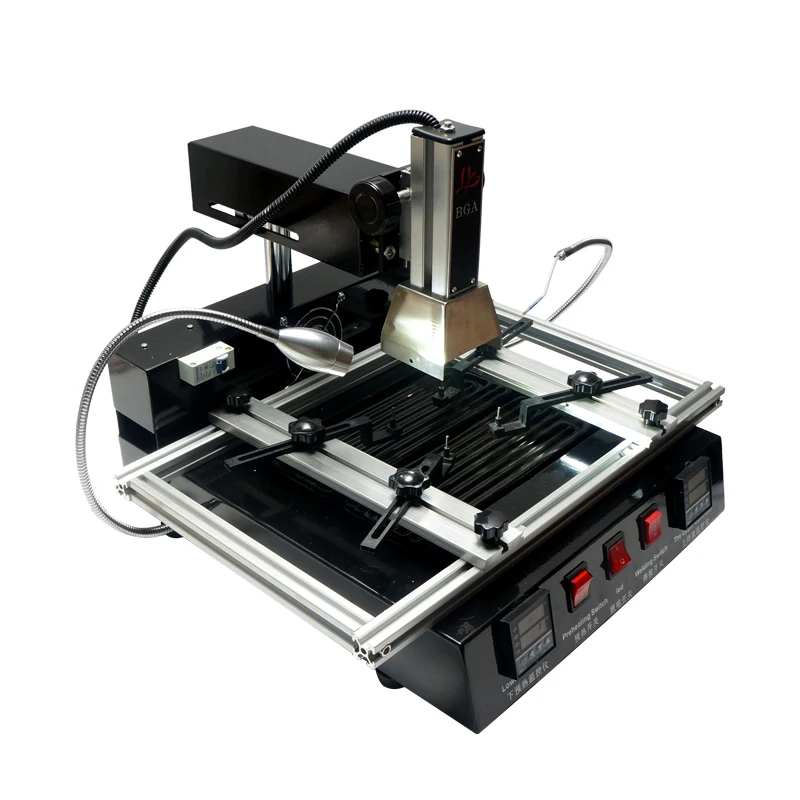

LY R690 паяльная станция BGA

Сертификат CE
Он может легко переделать различные сиденья ЦП

R690 Паяльная станция для материнских плат ноутбуков, материнских плат настольных компьютеров, серверных плат, промышленных

компьютерные платы, все виды игровых плат, материнские платы коммуникационного оборудования, ЖК-телевизоры и прочее

переделка большой платы BGA.

R690 — паяльная станция с трехзонным контролем температуры: вверху — горячий воздух, внизу — инфракрасный датчик, независимый от предварительного подогрева

керамический и горячий воздух; легкая доработка без содержания свинца;

R690 — сенсорный экран;

Операция типа ящика, экономия места, экономия стоимости доставки

Основные параметры
Отопление	HR
Размер	Д590ммx Ш610ммx В650мм
Вес	40 кг
Общий вес	Около 48 кг, зависит от потребностей пользователей
Электрические параметры
Мощность	220 В переменного тока (при желании 110 В добавит больше стоимости)
Верхнее отопление	HR
Размер верха (ИК)	———-
Расход верхний (IR)	———-
Насадка верхняя (HR)	4 шт: 25×25, 28×28,34×34, 40×40 мм
Расход верхний (HR)	800 Вт
Нижнее отопление	HR
Насадка нижняя (HR)	1 шт: 50×50 мм
Потребление днища (HR)	800 Вт
Нижний предварительный нагрев	IR
Расход предварительного нагрева (IR)	2400 Вт (300 Вт X 4600 Вт X 2)
Общая мощность	4кВт
Контроль температуры
Режим управления Верхним	Независимый контроль температуры, высокоточное регулирование с обратной связью , точность ± 0.5%, Тревога
Режим управления дном	Независимый контроль температуры, высокоточное регулирование с обратной связью , точность ± 0,5%, NO Alarm
Функция доработки
SMD	Костюм для сварки, снятия или ремонта упакованных устройств , таких как BGA, PBGA, CSP, многослойные подложки, металлический экран EMI и паяльная / бессвинцовая доработка
Размер применяемой печатной платы MIN	10 мм x 10 мм
Размер подходящей печатной платы MAX	415 мм x 350 мм

1 паяльная станция bga (с IR Top и Hot air Top с 5 соплами)

2 × нижняя опора для печатной платы (с 6 выводами)

6 × зажим для печатных плат (с винтом)

5 насадок (4 шт. Для верха и 1 шт. Для низа)

1x вакуумная ручка

1 × термопара k-типа

1 × компакт-диск с руководством и программным обеспечением (если вы не получили, можете потерять на таможне, свяжитесь с нами)

1.Сертификат CE

2.R690 Паяльная станция для материнских плат ноутбуков, материнских плат настольных компьютеров, серверных плат, промышленных

компьютерные платы, все виды игровых плат, материнские платы коммуникационного оборудования, ЖК-телевизоры и прочее

переделка большой платы BGA.

3.R690 инновационный дизайн — эффективное решение для медленного ремонта инфракрасных паяльных станций. Очень хорошо

с доработкой бессвинцовой пайкой.

4. очень прост в эксплуатации и использовании, не нужен компьютер;

5.Это чувствительный датчик измерения температуры для получения точных и мгновенных показаний температуры

и мониторинг.

6. паяльная станция BGA технология контроля температуры с обратной связью обеспечивает точную температуру

процесс и равномерное распределение тепла.

7. Машинная интеграция в общую систему Проектирование, паяльная станция Больше интегрированной рабочей площади, занимаемой

меньше, не перепутаны и не беспорядочно кабели.

Обратитесь к компакт-диску РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ и узнайте, как использовать

.

Гарантия

• Полная гарантия 1 год прямо с завода.

Доставка

• DHL UPS FedEx с номером отслеживания, требуется 4 ~ 7 дней;

• По морю требуется 40 ~ 50 дней;

• Мы отметим товар по очень низкой стоимости, чтобы вам не нужно было платить налог или платить небольшой налог.

Какая информация нужна для доставки товара вам

• Пожалуйста, напишите нам свой номер телефона после оплаты товара только для доставки.

TAG: & nbsp & nbspLY R690 Паяльная станция BGA & nbspLY-R890 Паяльная станция BGA и паяльная станция BGA

Инфракрасная паяльная станция Jovy Re-7550

Коротко

Jovy Re-7550 был разработан специально для восстановления BGA на печатных платах размером до 200 x 200 мм. Эта модель особенно популярна при ремонте мобильных телефонов. В этой модели используются темные средневолновые инфракрасные обогреватели, что позволяет использовать новейшие технологии для бессвинцовой обработки припаянных микросхем.

Доступное качество

Эти два слова лучше всего описывают продукцию Jovy Systems. Хотя этот продукт произведен в Китае, качество сборки и отделки на удивление высокое. Нагревательные элементы производятся в Германии. Благодаря доступной цене профессиональная пайка инфракрасным портом теперь интересна и малому бизнесу. Вы экономите много денег по сравнению с системами Ersa или Weller.

Как это работает?

Поскольку картинка стоит тысячи слов, мы собрали здесь несколько интересных видео:

1.Общее объяснение
2. Микросхема iPhone® (1)
3. Микросхема iPhone® (2)
4. Разъем зарядки мобильного телефона
5. Отличие от своего предшественника (Re-7500)

Возможности

Инфракрасная станция BGA Jovy Re-7550 позволяет:

• Переделайте следующие компоненты: SMD , BGA , CBGA , CCGA , CSP , QFN , MLF , PGA , µBGA и т. Д.
• Ремонт соединений с проводом или без провода
• Теплоспецифические компоненты без повреждения окружающих компонентов
• Выберите или изготовьте профили для пайки самостоятельно, с точным и локальным контролем с помощью прилагаемой термопары
• Поднимите компоненты с помощью прилагаемого вакуумного подборщика
• Следите за процессом на вашем компьютере в режиме реального времени

Характеристики

Товар	Характеристика
Максимальная мощность нагрева	0 — 300 Вт (регулируемый)
Мощность нагрева дна	0-800 Вт (регулируемый)
Размеры нижнего нагревателя	140 x 140 мм
Максимальный размер печатной платы	200 x 200 мм
Память профиля	50 профилей
Подключения	230 В / USB / вакуум / термопара

Программное обеспечение

Температура может отображаться в реальном времени на вашем ПК через USB, а также может быть сохранена или распечатана в виде графика.
