Что такое ДИН-рейка и для чего она используется. Какие бывают типы и размеры ДИН-реек. Как правильно установить ДИН-рейку в электрическом щитке. На каком расстоянии друг от друга располагать ДИН-рейки.
Что такое ДИН-рейка и её назначение
ДИН-рейка представляет собой металлический профиль, предназначенный для крепления различного модульного электрооборудования в электрических щитах. Она получила широкое распространение благодаря удобству монтажа и стандартизации размеров.
Основные функции ДИН-рейки:
- Обеспечение надежного крепления модульных устройств
- Упорядочивание размещения оборудования в щите
- Облегчение монтажа и демонтажа устройств
- Стандартизация установочных размеров оборудования
На ДИН-рейку устанавливаются автоматические выключатели, УЗО, контакторы, реле и другие модульные устройства. Это позволяет быстро собирать электрические щиты любой сложности.
Основные типы и размеры ДИН-реек
Существует несколько стандартных типов ДИН-реек, отличающихся формой профиля и размерами:
ТН35 (омега-профиль)
Самый распространенный тип с шириной 35 мм. Имеет омегообразный профиль. Выпускается высотой 7,5 мм и 15 мм.
ТН15
Миниатюрная рейка шириной 15 мм для компактного оборудования.
G-образный профиль
Рейки G32 и G20 с G-образным профилем для тяжелого оборудования.
С-образный профиль
Рейки С20, С30, С40 и C50 для крепления кабельных каналов.
Наиболее часто используется рейка ТН35 шириной 35 мм и высотой 7,5 мм, которая подходит для большинства модульных устройств.
Правила установки ДИН-реек в электрощите
При монтаже ДИН-реек в электрическом щите необходимо соблюдать следующие основные правила:
- Рейки устанавливаются строго горизонтально
- Крепление осуществляется винтами или заклепками
- Между рейками оставляется достаточное расстояние для подключения проводов
- Длина реек выбирается с учетом количества устанавливаемых модулей
- В больших щитах рейки располагаются в несколько рядов
Правильная установка ДИН-реек обеспечивает удобный монтаж оборудования и аккуратный внешний вид электрощита.
Расстояние между ДИН-рейками в щитке
Расстояние между ДИН-рейками в электрическом щитке выбирается с учетом нескольких факторов:
- Размеров устанавливаемого оборудования
- Необходимости подключения проводов
- Требований к вентиляции
- Удобства монтажа и обслуживания
Рекомендуемое минимальное расстояние между рейками составляет:
- 75-80 мм — для однорядных модульных устройств
- 125-150 мм — для двухрядных устройств
При большом количестве проводов или крупногабаритном оборудовании расстояние может быть увеличено до 200 мм и более. Важно обеспечить достаточно места для удобного подключения и прокладки кабелей.
Монтаж модульного оборудования на ДИН-рейку
Установка модульных устройств на ДИН-рейку осуществляется следующим образом:
- Устройство располагается под углом к рейке
- Верхняя часть крепления заводится за верхний край рейки
- Нижняя часть прижимается до характерного щелчка
- Проверяется надежность фиксации
Для демонтажа используется специальная отвертка или рычажок на корпусе устройства. Такой способ крепления обеспечивает быструю установку и замену оборудования без использования инструментов.
Преимущества использования ДИН-реек
Применение ДИН-реек для монтажа электрооборудования имеет ряд существенных преимуществ:
- Стандартизация размеров оборудования разных производителей
- Быстрый и удобный монтаж/демонтаж устройств
- Надежная фиксация оборудования
- Аккуратный внешний вид электрощита
- Удобство обслуживания и замены устройств
- Возможность легкой модернизации системы
Благодаря этим преимуществам ДИН-рейки стали стандартом де-факто при сборке электрических щитов и шкафов автоматики.
Выбор ДИН-реек для электрощита
При выборе ДИН-реек для электрического щита необходимо учитывать следующие факторы:
- Тип и количество устанавливаемого оборудования
- Размеры электрощита
- Необходимую длину реек
- Материал изготовления (оцинкованная или нержавеющая сталь)
- Перфорацию для крепления
- Наличие дополнительных аксессуаров (заглушки, держатели)
Правильно подобранные ДИН-рейки обеспечат удобный монтаж оборудования и долговечность конструкции электрощита.
Заключение
ДИН-рейки являются важным элементом современных электрических щитов, обеспечивающим удобство монтажа и стандартизацию оборудования. Правильный выбор типа и размеров реек, а также соблюдение правил их установки позволяют создавать надежные и функциональные системы электроснабжения. При проектировании электрощитов важно учитывать особенности применения ДИН-реек для достижения оптимального результата.
Правила установки модульного оборудования от Schneider Electric
ХХ век без ложной скромности можно назвать веком технологического прорыва во всех областях и сферах деятельности человека. И если задать себе вопрос: что стало причиной такого небывалого прогресса? Что за энергия, которая так стремительно вошла в наше темное бытие? Энергия, которая осветила наше серое существование, и позволила совершить грандиозный скачок в эволюции нашей жизнедеятельности? Электричество!
Электричество стало использоваться как альтернатива газовому освещению домов и улиц городов в конце ХIХ века. А уже к середине ХХ века это крайне необходимая и по сути незаменимая энергия. Массовое и нарастающее использование электрооборудования и электроприборов во второй половине ХХ века — как на производстве, так и в быту — ставило массу задач инженерам того времени.
Требовалось новое оборудование, новый подход, новые технологии для обеспечения человечества в его все возрастающей потребности использовать электричество. Требовалось быстрое и профессиональное обслуживание, и самое главное — требовалось обеспечить безопасность. Электричество — хоть и незаменимый, но очень опасный вид энергии, с которым уже мог столкнуться любой человек. Все это привело к созданиию определенных стандартов в электротехнике.
Одним из примеров таких разработок стала DIN-рейка. Немецкие инженеры придумали конструкцию, на которую монтируются электротехнические модули при помощи специальных фиксаторов, что позволяет быстро снять или поставить оборудование. Эта концепция получилась настолько удачной, что в 1981 году Международная электротехническая комиссия (МЭК) разработала международный стандарт, благодаря которому DIN-рейка получила широкое распространение во всем мире.
В России DIN-рейка была «легализована» в 2004 году со вступлением в силу стандарта ГОСТ Р МЭК 60715-2003. Для нашей страны официально приняты следующие типы реек: ТН15, Тh45, ТН75, С20, С30, С40, С50, G32. Первые одна-две буквы показывают форму профиля, причем эта форма как раз соответствует форме буквы, TH обозначает профиль «омега». Цифры после букв показывают округленное значение ширины передней части рейки, выраженное в миллиметрах. Наибольшее распространение получила рейка ТН35 с шириной передней части 35,3 мм, далее мы будем вести повествование на ее примере.
Применение модульного оборудования, вроде бы, упрощает работу электрика. Но, чтобы такой подход действительно давал выгоду, следует соблюдать следующие 10 правил.
Правило 1. Обязательно составьте подробную электрическую схему собираемого щита
Даже если вы всего лишь решаете вопросы электропитания в малогабаритной квартире, все равно изначально нужно составить схему щита, включающую в себя информацию обо всех используемых модулях, максимальных токах и сечениях проводов. Помните, что выбор места расположения щита учета, а также возможность объединения распределительного щита и щита учета в едином устройстве поставщика электроэнергии должны быть согласованы с вашим поставщиком электроэнергии.
Правло 2. Заранее определите максимальное количество модулей в щите
Округленное до большего целого значение ширины модульного оборудования, выраженное в миллиметрах, как правило, кратно 9. Но модули шириной 9 мм очень редко когда используются на практике. Поэтому в качестве своеобразной «единицы измерения» щитка принят типичный модуль однополюсного защитного автомата, ширина которого округленно составляет 18 мм (в реальности она чуть меньше). Вместимость щитков измеряют в таких модулях. Как правило, на каждый полюс автоматического выключателя приходится 18 мм на рейке.
Двухполюсный автоматический выключатель, АВДТ (автоматический выключатель дифференциального тока «диференциальный автомат») или ВД (выключатель дифференциальный УЗО — «устройство защитного отключения») для однофазной сети, как правило, занимают на рейке в два раза больше места — 36 мм. Трехполюсный ВД занимает 3×18 мм = 54 мм, и т. д. Например, если заявлено, что щиток рассчитан на 12 модулей, то в него поместится 12 однополюсных автоматических выключателей или только 3 четырехполюсных автоматических выключателя.
Для блоков питания, беспроводных модулей управления, электрических счетчиков и т. п. оборудования повышенной сложности конструкции, нужно пользоваться следующим методом. Берем ширину устройства, делим ее на 18 мм и округляем до большего целого. Получаем ширину, занимаемую на рейке, выраженную в «условных» модулях.
Рекомендуется выбирать распределительный щит с вместимостью примерно на 15 — 20% больше требуемой, чтобы при необходимости можно было осуществить модернизацию.
Убедитесь, что выбранная вами модель щита подходит по напряжению и максимальным токам, протекающим через защитный автомат на входе. Также щит должен иметь уровень защищенности от пыли и воды в соответствии с местом расположения (для улицы рекомендуется IP65).С тех сторон, где вы планируете подводить проводники, должны быть заделы под отверстия. Для щитов IP65 ввод проводником должен выполняться через герметичные кабельные вводы. Идеальный вариант (особенно для встраиваемых в стену щитов) — наличие специальной вводной камеры с отдельной крышкой.
Правило 3. Размещайте модули в щите упорядочено
На DIN-рейке модули можно располагать в произвольном порядке, но лучше использовать определенные сложившиеся правила, которые, хотя не закреплены напрямую в стандартах, тем не менее, приняты большинством электромонтажников (далее мы увидим, что взялись они не на пустом месте). Благодаря этому другому электрику будет проще работать с результатами вашего труда, да и вы сами, выработав определенные правила, сможете проще переходить от одного проекта к другому. В том случае, если модули соединены последовательно, они располагаются в последовательности слева-направо и снизу-вверх. Например, вводной автоматический выключатель, согласно этому правилу, всегда должен находиться на левом крае DIN-рейки, а, если в щите несколько DIN-реек — в левом верхнем углу. ВД, обслуживающие группы розеток, каждая из которых имеет свой защитный автомат, размещаются всегда левее (или выше) указанных автоматов. Если потребители группируются по типу устройств, сначала идут модули, к которым подключено освещение, потом те, к которым подключены универсальные розетки, а далее — устройства, требующие специальных мер защиты вроде нагревательного котла или стиральной машины.
Acti9 iPC — розетки для распределительных щитов
Для модулей, у которых направление подключения не играет роли, принимают, что входом является верхняя группа клемм, а выходом — нижняя. Это требование связано с тем, что у модулей верхняя группа клемм обычно соединена с неподвижными контактами. Согласно ПУЭ (правилам устройства электроустановок), издание 7, пункт 3.1.6, питающие проводники должны, как правило, подключаться к неподвижным контактам. Собственно, отсюда также и идет уже упоминавшееся правило размещение модулей в порядке сверху вниз в щитах с несколькими рейками.
Правило 4. Визуально выделяйте группы модулей
Для предотвращения сдвига модулей по рейке используются разделители (иначе именуемые стопорами) в начале и конце, чтобы предотвратить такой сдвиг. Такие разделители могут устанавливаться не только по краям рейки, но и между модулями, создавая между ними промежутки. Это позволяет использовать разделители для визуального выделения групп модулей.
Правило 5. Избегайте путаницы в межсоединениях
Специалисты-практики считают, что внутренние межсоединения в щитке лучше выполнять одножильным проводом. Благодаря дому, что одножильный провод «держит форму», разбираться в монтаже гораздо проще.
При большом количестве модулей (порядка нескольких десятков) разводить межсоединения жестким одножильным проводом неудобно, поэтому применяют гибкий многожильный провод. Для надежности контакта концы провода опрессовываются специальными колпачками. Избежать путаницы при использовании гибких многожильных проводов помогут кабельные стяжки. Особенно удобны многоразовые стяжки Schneider Electric Rapstrap. В том случае, если устанавливаются большие группы защитных автоматов, для межсоединений рекомендуется использовать специальные гребенки.
Правило 6. Снимайте изоляцию только стриппером
Модульное оборудование требует высокой точности при снятии изоляции с концов провода. Также недопустимо наличие повреждений на проводе в месте, где снята изоляция. Поэтому возможностей обычного ножа электрика при работе с модульным оборудованием недостаточно.
Мы рекомендуем использовать специальное приспособление — так называемый стриппер. Он снимает изоляцию точно на заданной длине, не повреждая жилу. В настоящее время стрипперы есть в ассортименте многих производителей электроинструментов.
Правило 7. Для затягивания контактов используйте динамометрическую отвертку
Для большей надежности и меньшего электрического сопротивления нужно посильнее затягивать контакты в модулях. Модули малоизвестных производителей допускают крутящий момент 1 Нм; модули от большинства ведущих брендов — 2 Нм; некоторые модули Schneider Electric на ток 32А и выше — до 3,5 Нм. Но слишком большое усилие может привести к поломке модуля, почему неопытные электромонтажники боятся слишком сильно затягивать контакты, снижая тем самым надежность соединения.
Для того, чтобы обеспечить необходимую силу затягивания, не сломав при этом модуль, используйте динамометрическую отвертку. При превышении заданного значения крутящего момента отвертка начинает свободно прокручиваться. В продаже есть модели динамометрических отверток, разработанные специально для электриков, которые позволяют вести работы под напряжением.
Правило 8. Будьте внимательны при подключении двух проводников в одну клемму
Действующие правила не допускают для фазовых проводов ввод более двух проводников в одну винтовую клемму модуля. Но даже при выполнении правил контакт при двух проводниках в одной клемме может быть ненадежен. Для повышения надежности рекомендуется отпрессовать концы обоих проводов специальной гильзой и уже в таком виде вводить их в клемму. Если же это сделать сложно, рекомендуется вводить в одну клемму только провода с одинаковым диаметром жилы. Для «нулевых» проводов и проводов заземления к одной клемме в щитке допускается, без наличия специального обоснования, подключение только одного провода.
Правило 9. Используйте маркировку кабелей и модулей
Даже в самом простом проекте не пренебрегайте маркировкой как кабелей, так и модулей. Не лишним будет маркировка и межсоединительных проводов внутри щита. На модулях должны быть нанесены надписи, однозначно описывающие потребителей, которые к ним подключены. Если на модулях нет места для надписей, модули нумеруются и составляется таблица соответствия номеров и предназначения модулей. Эти требования записаны в ГОСТ и Правилах технической эксплуатации электроустановок потребителей.
Цветовая маркировка нулевого и фазных проводов, а также провода защитного заземления внутри щита должна соответствовать ГОСТ Р50462-92. Например, при однофазной системе голубым цветом обозначают нулевой провод, сочетанием желтого и зеленого — провод заземления. В том случае, если ГОСТ допускает вариативность цветовой маркировки провода (например, для фазного провода в однофазной системе допускаются белый, коричневый, а в ряде случаев и некоторые другие цвета), маркировка в щите должна быть единообразной — должен использоваться только один из допустимых цветов. Действующие ПУЭ допускают цветовую маркировку провода только на концах, но мы настоятельно рекомендуем использовать провода в цветной изоляции, благо, в продаже сейчас есть установочные провода всех стандартных цветов.
Правило 10. После окончания сборки щита сохраните его схему
Лучший вариант — приклеить схему на дверцу щита, если там есть место. В любом случае, схема должна находиться в доступном месте, так как без нее зачастую сложно ликвидировать последствия аварии в щите.
Schneider Electric 04227 ДИН-РЕЙКА + 4 ПЛАСТ.ДЕРЖАТЕЛЯ
| Номер цвета RAL | NA |
| Модель/исполнение | Несущий каркас/шасси устройства |
| Цвет | Серый |
| Высота | 33 мм |
| Ширина | 432 мм |
| Материал | Металл |
| Глубина | NA мм |
| Установочная ширина для монтажа в шкафу | 600 мм |
| Установочная глубина для монтажа в шкафу | NA мм |
| Подходит для высоты корпуса ограждения | NA |
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Автоматические выключатели модульные (на DIN-рейку), пробки автомат
ПОНЯТИЕ И НАЗНАЧЕНИЕ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ
В данной категории представлены автоматические выключатели EATON, АТРИОН, Schneider Electric и другие, устанавливающиеся на DIN-рейку. Автоматические выключатели призваны защищать электрическую цепь от перегрузок и перенапряжения путем автоматического отключения сети при выявлении сверхтоков. Сверхтоки, как правило, возникают в двух случаях: при коротком замыкании и в случаях перегрузки электрической сети из-за включения в неё большого количества электроприборов. При возникновении перенапряжения сети, автомат, защищающий сеть, решает две задачи:
• вовремя определяет большой ток;
• отключает цепь до того, как возникнет повреждение.
В автоматических выключателях присутствуют несколько расцепителей: тепловой и электромагнитный. Тепловой расцепитель в автоматах срабатывает при перегрузках сети. Электромагнитный расцепитель реагирует на токи короткого замыкания. Автоматические выключатели применяются везде, где есть электроприборы – в быту, на производстве, в торговле, в бизнес-площадках.
ХАРАКТЕРИСТИКИ АВТОМАТОВ
Автоматические выключатели имеют ряд характеристик, основными из которых являются:
•номинальный ток, измеряется в амперах (А) – величина электрического тока, протекающего по сети, который автомат способен проводить продолжительное время (недели, месяцы и даже годы), при этом необходимо учитывать температуру окружающего воздуха;
•номинальная отключающая способность (kA) – представляет собой максимальную величину сверхтока, которую способен выдержать автомат, не теряя работоспособности.
•количество полюсов (1p, 2p, 3p, 4p)
Однополюсные автоматические выключатели используются обычно в однофазных и двухфазных электрических цепях, являются упрощённой модификацией автоматов.
Двухполюсные автоматы применяются в случаях, где идет питание электроприборов по двум проводам, и имеется необходимость коммутации двух полюсов одновременно.
Трёхполюсные и четырёхполюсные автоматические выключатели применяются в трёхфазных цепях, либо для одновременного подключения трёх однофазных колодок.
•характеристика автомата (B, C, D)
Характеристика B применяется в бытовых, осветительных и других сетях при небольших пусковых превышениях тока. Автоматы при этом подключаются к самому потребителю.
Автоматические выключатели с характеристикой C используются, как правило, в бытовых сетях, защищают группу потребителей. Перегрузочная способность у автомата с характеристикой C выше, чем у автоматов с характеристикой B.
Характеристика C в автоматах допускает значительное превышение предельного тока от номинального. Используются преимущественно при защите сверхтоков у электродвигателей.
Купить выключатель автоматический модульный на DIN-рейку, пробки автомат по низким ценам в Гомеле, а также другой электротовар из нашего каталога, Вы можете в нашем магазине электрики «Шестой элемент» за наличный и безналичный расчет, а также по карте рассрочки Халва и Карте Покупок. Адрес магазина : г. Гомель, ул. Шилова, 4; сделать заказ онлайн через корзину;
☎ телефоны: 8 (0232) 555-999; 8 (029) 3-650-650 (А1).
cмотреть на карте
Особенности монтажа защитного оборудования в электрических щитках (боксах, шкафах)
Заводские распределительные щиты поставляются практически пустыми. Это просто оболочка для установки аппаратов и арматуры. И хотя в щитах, рассчитанных на шесть и более модулей, обыкновенно предустановлены нулевые шины и рейка DIN, мы все же поговорим о тех случаях, когда распределительный щит собирается «с нуля».Оборудование в электрических щитках
Прежде всего, необходимо определиться с тем, какие именно аппараты необходимы в нашем щите и в каком количестве. Самые распространенные из них перечислены ниже.Автоматические выключатели (автоматы)
Автоматические выключатели (автоматы) предназначены для ограничения электрического тока в сети. В случае возникновения короткого замыкания или перегрузки такой выключатель срабатывает автоматически, без участия человека. Время срабатывания составляет от сотых долей секунды до десятков минут – в зависимости от уровня тока относительно номинального значения. Номинал автоматов, устанавливаемых в бытовые распределительные щиты, варьируется в пределах от двух до ста ампер.Однофазный автоматический выключатель
Однофазный автоматический выключатель Автоматы на 40-100 ампер, как правило, используются в качестве вводных, а автоматы с меньшими номиналами – в качестве групповых распределительных аппаратов. Стоит также отметить, что автоматы могут иметь от одного до четырех полюсов (электрически не связанных контактов, положение которых зависит от общих расцепителей).Двухполюсный автомат (2 модуля)
Двухполюсный автомат (2 модуля) Каждый полюс занимает один модуль в щите, и количество полюсов зависит от характеристик питаемой цепи. Например, обычная розеточная сеть запитывается через однополюсный автомат с прямым соединением нулевого проводника. А трехфазная сеть запитывается через трех- или четырехполюсные автоматы.Приборы учета электроэнергии (электросчетчики)
Приборы учета электроэнергии (электросчетчики). Современные счетчики прямого включения в общей массе устанавливаются на DIN-рейку, однако многие трехфазные счетчики могут крепиться при помощи винтов в щитах типа ЩРУН.Однофазный счетчик Меркурий с креплением на DIN рейку
Однофазный счетчик Меркурий с креплением наУстройства защитного отключения (УЗО).
Это аппараты, назначение которых состоит в контроле над токами утечки. За исключением противопожарных УЗО, устанавливаемых на вводе и имеющих большой номинал по дифференциальному току (100-300 мА), устройства защитного отключения защищают не сеть, а человека от поражения электрическим током. Минимальный номинал по току утечки для УЗО составляет 10 мА, что обеспечивает безопасность даже в самых неблагоприятных условиях: сеть будет отключена до того, как здоровью человека, косвенно или прямо задевшего фазный провод, будет нанесен какой-то ущерб. Но следует помнить, что УЗО не сможет помочь при одновременном прикосновении к рабочему нулевому и фазному проводнику.УЗО трехфазное (4 модуля)
УЗО трехфазное (4 модуля) УЗО может занимать в щите разное количество модулей в зависимости от количества фаз в сети. При выборе УЗО необходимо руководствоваться не только его фазностью и номиналом по току утечки, но и номиналом по токовой нагрузке, которая должна быть не меньше номинала автомата, защищающего линию.Дифференциальные автоматы (дифы)
Дифференциальные автоматы (дифы) – конструктивно объединенные в одном корпусе УЗО и обыкновенный автоматический выключатель. Дифавтоматы удобны тем, что при большой функциональности они занимают значительно меньше места, нежели простой автомат в паре с УЗО.Реле напряжения
Реле напряжения Реле напряжения. Используются для защиты сети и оборудования от перенапряжений. В распределительных щитах устанавливаются реле, имеющие модульную конструкцию и работающие в паре с независимым расцепителем автомата (как правило, вводного).Электромагнитные контакторы (пускатели)
Электромагнитные контакторы (пускатели). В некоторых случаях используются для включения в сеть относительно мощных электроприемников, таких как, например, водонагревательные котлы.Монтаж оборудования в электрических щитках
Подключение аппаратов к линии осуществляется теми же проводами и кабелями, которые используются для монтажа внутри помещения. При осуществлении каких-то внутренних расключений внешнюю оболочку кабеля зачищают и используют только жилы с их внутренней изоляцией. Однако часто возникают ситуации, когда какой-то провод необходимо «размножить», то есть подать как минимум на несколько аппаратов или развести по разным цепям. В распределительных щитах такими проводами являются общие нулевой рабочий и фазный проводники, отходящие от счетчика или вводного автомата, а также нулевой защитной проводник. Фазный проводник размножается на вводах распределительных автоматов. Зачастую это делается при помощи перемычек из проводов того же сечения и структуры, что вводной проводник. Однако проще использовать специальные шины, именуемы в народе «гребенками». Однофазная гребенка – это плоский медный проводник, закрытый пластиковым кожухом и имеющий выводы (электроды) для подключения к вводам автомата. Трехфазная гребенка имеет в своем составе три таких проводника, разделенных изолирующими перегородками кожуха. Электроды с трех проводников трехфазной гребенки выводятся с необходимым шагом, чтобы обеспечить правильное чередование фаз. Внутренний монтаж распределительного щита с использованием гребенок становится намного проще. Но есть одна небольшая проблема: в зажиме первого автомата необходимо одновременно установить и проводник, и электрод гребенки. И хотя это, в принципе, выполнимо, все же многие производители выпускают автоматы с двумя зажимами на один контакт полюса. Оба этих зажима приводятся одним винтом: в первый зажим устанавливается проводник, а во второй – гребенка. Контакт становится надежным. Гребенка Нулевые рабочий и защитный проводники размножаются на соответствующих латунных шинах с винтовыми зажимами. Часто такие шины идут в комплекте с заводским корпусом щита: шина N – подлиннее, а шина РЕ – покороче. Но при отсутствии комплектных шин их можно приобрести отдельно. Причем штатное место для их установки иметь не обязательно: такие шины крепятся прямо на рейку DIN. 3. Почти все аппараты (за исключением некоторых счетчиков), а также некоторые нулевые шины, устанавливаемые в распределительные щиты, являются модульными. Это значит, что их установка занимает минимум времени благодаря использованию реек DIN. Рейка дин – это металлический профиль с губками, предназначенными для удержания аппаратов. Каждый модульный аппарат имеет на задней поверхности корпуса специальные зажимы: верхние и нижние. Верхние зажимы обычно неподвижны – они просто ставятся на рейку DIN. А нижние зажимы можно отвести вниз и завести за край рейки. Затем нижний зажим защелкивается (вручную или под воздействием пружины), и аппарат надежно фиксируется на рейке. Корпус электрощита на 12 модулей с нулевой и заземляющей шиной Саму же рейку зафиксировать на внутренней стенке электрического распределительного щита совсем не сложно: достаточно всего двух винтов (саморезов), идущих в комплекте с корпусом щита. По всей своей длине рейка имеет в центре продолговатые отверстия, благодаря которым ее можно установить в любом положении безо всякого сверления или нарезания резьбы.ЭнергоКомплект — Автомат.выключатели на Din-рейку
«Дополнительное оборудование AVERES представляет собой полный набор аксессуаров под любые задачи промышленного применения. Дополнительное оборудование предназначается для обслуживания, контроля и управления электрооборудованием, собранным на базе автоматических выключателей, выключателей дифференциального тока и автоматических выключателей дифференциального тока серии AVERES. Гарантийные обязательства составляют 10 лет. Дополнительные устройства AV-SNT ставятся справа, AV-MIN и AV-MM устанавливаются с левой стороны к AV-6, AV-10, DV, DVA-6, DVA-10 для обеспечения функций сигнализации, дистанционного выключения, выключения при пороговых значениях напряжения. Дополнительный контакт AV-OF информирует о состоянии контактов аппарата (AV-6, AV-10, DV, DVA-6, DVA-10), к которому он присоединен. Сигнальный контакт AV-SD информирует о срабатывании аппарата (AV-6, AV-10, DV, DVA-6, DVA-10), к которому он присоединен по аварии (КЗ, перегрузка, ток утечки). Независимый расцепитель AV-SNT при поступлении сигнала на клеммы управления, выключает присоединенный к нему аппарат защиты AV-6, AV-10, DV, DVA-6, DVA-10. Расцепитель минимального напряжения AV-MIN при падении напряжения выключает присоединенный к нему аппарат защиты AV-6, AV-10, DV, DVA-6, DVA-10. Расцепитель минимального и максимального напряжения AV-MM при понижении и превышении напряжения выключает присоединенный к нему аппарат защиты AV-6, AV-10, DV, DVA-6, DVA-10.»
Производитель
Китай
Способ монтажа
Боковая часть
Модель/исполнение
Монтаж сверху и интегрированный
Тип компонента
Номин. раб. ток Ie при AC-15, 230 В
3А
Гарантийный срок эксплуатации, лет
10
Тип электрического подключения
Зажимное/винтовое крепление
Количество нормально замкнутых (НЗ, NC, р) контактов
1
Количество нормально разомкнутых (НО, NO, з) контактов
1
Количество переключающих (перекидных) контактов
2
Срок службы, лет
10
Крепление автомата на дин рейку
Найдено в категориях:
С этим покупают Посмотреть
DIN-рейка 200см OMEGA 3F с отверстиями
- Код товара 9704270
- Артикул 02140
- Производитель DKC/Quadro
Стопор Wago для рейки DIN 6мм Уп.=25шт. на DIN рейку
- Код товара 9800033
- Артикул 249-116
- Производитель WAGO
С этим покупают Посмотреть
DIN-рейка 7.5х35х2000 мм симметричная
- Код товара 9740628
- Артикул NSYSDR200B
- Производитель Schneider Electric/Spacial
С этим покупают Посмотреть
DIN-рейка 200см OMEGA 3AF 35х15 c отверстиями
- Код товара 9704272
- Артикул 02150
- Производитель DKC/Quadro
С этим покупают Посмотреть
DIN-рейка 2000мм ED6 перфорированная
- Код товара 13206448
- Артикул ED6
- Производитель ABB
С этим покупают Посмотреть
DIN-рейка 2000мм ED6 перфорированная
- Код товара 13206448
- Артикул ED6
- Производитель ABB
С этим покупают Посмотреть
DIN-рейка на 4 модуля высота профиля 7.5 мм
- Код товара 17012852
- Артикул 12852
- Производитель ABB
С этим покупают Посмотреть
DIN-рейка перфорированная 7.5 мм L=2м
- Код товара 9718208
- Артикул 12849
- Производитель ABB
С этим покупают Посмотреть
DIN-рейка на 8 модулей высота профиля 7.5мм
- Код товара 17012854
- Артикул 12854
- Производитель ABB
С этим покупают Посмотреть
DIN-рейка 1000мм ED4 перфорированная ширина 4
- Код товара 9696231
- Артикул ED4
- Производитель ABB
Интеллектуальные гелевые решения от компании Cellpack
Широкая линейка гелей Cellpack предлагает современные заливочные компаунды для защиты электрических и электронных компонентов при низком напряжении до 1 кВ
Реле времени астрономическое PCZ-527-1 от СООО Евроавтоматика ФиФ в ассортименте ЭТМ
Программируемое циклическое реле времени PCZ-527-1 предназначено для включения и отключения освещения в зависимости от географических координат местности и/или включения по недельной программе.
Вступление
Крепление автоматов защиты само по себе несложно, хотя и требует специальных приспособлений. Но я решил об этом написать и акцентировать внимание на креплении автоматов защиты в старых этажных щитах.
Современная основа для крепления автоматов защиты называется DIN-рейка (ДИН — рейка). Происхождение названия немецкое и неинтересное.
Кстати, практически на каждом продаваемом товаре, в том числе на автоматах защиты, есть наклейка или нанесен краской специальный штрих код. Этот код для сканера, по которому можно считать всю необходимую информацию о товаре. На фото вы видите штрих код на автомате защиты.
Есть несколько типов DIN-рейки. В Российском монтаже «прижилось» название монтажная рейка, а именно так у нас называется DIN-рейка, шириной 35 мм изготовленная из углеродистой, холоднокатаной стали покрытой хромом. Толщина рейки 1 или 1,5 мм.

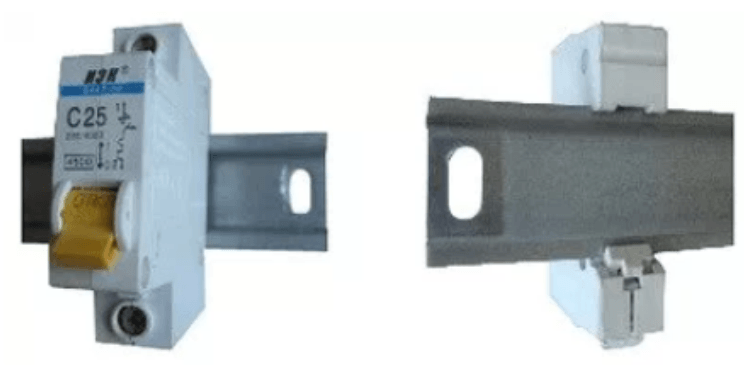

Крепление автоматов защиты на рейке монтажной
ДИН-рейка она же рейка монтажная устанавливается в электрический щит на два болта. Возможно закрепить ее на стене.
У современных автоматов защиты, устройство автомата предусматривает защелку для DIN-рейки на тыльной стороне.
- Защелка отодвигается вниз.
- Автомат ставится на рейку, цепляясь верхними выступами.
- Защелка закрывается (Click на фото).
- Снимается автомат защиты в обратной последовательности. Все просто и даже не интересно, только при креплении автомата соблюдайте технику беопасности и отключите питание групповой электроцепи которую он защищает, а лучше отключите вводной автомат.
Давайте посмотрим, как обходились без немецкого изобретения. Или оно не немецкое?
Старые крепления автоматов защиты
Фраза «старые крепления» довольно условна. Ведь многие этажные щиты в домах все еще обеспечивают, если можно так сказать, электричеством жилые квартиры.
Автоматы защиты, не приспособленные под DIN-рейки, крепятся на болты с гайками, или в подпирающих кожухах (фото).
Здесь приведу одно фото. Как видите, щит смонтирован в прошлом веке, Крепление автоматов защиты на болтах. А вот клемная колодка крепится не на чём ином, как на прообразе современной DIN-рейки. Но это так, простое наблюдение.
Крепление автоматов защиты в этажный щит старой конструкции
Крепление автоматов начинается с установки дин рейки. Сначала, DIN-рейка крепится на крепежные стойки щита или на металлическое основание старого щита. Иногда приходится ставить рейки длиннее, чем вам нужно, из-за широкого расстояния между крепежными стойками щита.
Может сложиться ситуация, что дин рейку поставить можно, а вот после установки автоматов на неё подключиться к клемме неудобно.
Для этого выпускаются специальные скобы. DIN-рейка крепится на скобу, что открывает доступ к клеммам автомата.
В завершении, приведу пример фото одного щита, в котором выполнены старая и новая крепление автоматов защиты для двух разных квартир.
Всем хороши современные автоматы: и малогабаритные и широкая номенклатура. Но они рассчитаны на установку с помощью DIN-рейки.
Бывает так, что автомат надо установить нестандартно, например на переднюю панель. Вот тут и начинаются трудности. Или требуются длинные шпильки, или те же рейки, но с креплением через втулки и т.п.
Я предлагаю более простой способ, все что требуется, так это стальная проволока диаметром 3 мм.
Сдвинем проволоку для удобства сгибания второго ушка:
Сгибаем второе ушко:
Теперь выравниваем ушки по горизонтали. Ушки можно оставить снаружи корпуса автомата, тогда не будет никаких проблем с подборкой длины проволоки. Можно развернуть их вдоль корпуса автомата:
Теперь остается закрепить автомат на передней панели, он будет выступать из корпуса на 1-2 мм.
А вот и вид с задней стороны панели.
Писатель, радиолюбитель, инженер-электроник
Увы, вот такой я непостоянный — вечные командировки. Постараюсь быть примерным горожанином. Моя работа связана с Черным континентом, скажем так «геологическая и радиационная разведка, изучение аномальных (во всех смыслах) зон». Чаще о цивилизации нет и намеков — это одна из причин занятий радиоэлектроникой, литературой.
Читательское голосование
Статью одобрили 36 читателей.
Поделись с друзьями!
Связанные материалы
Общаемся по статье 💬
«Метод крепления электрического защитного автомата на панели»
Комментарии, вопросы, ответы, дополнения, отзывы
Схемы, платы, электроника, станки, гаджеты
Средство массовой информации сетевое издание «Журнал практической электроники Датагор / Datagor Practical Electronics Magazine» зарегистрировано в Федеральной службе по надзору в сфере связи, информационных технологий и массовых коммуникаций (Роскомнадзор) 17.12.2014 г. Свидетельство о регистрации Эл № ФС77-60232.
Автоматические выключатели на din-рейку (евростандарт)
Технические характеристики Номинальное напряжение частотой 50 Гц, В : 230/400 Номинальный ток In, А : 100 Номинальная отключающая способность, А : 10000 Характеристики срабатывания электромагнитного расцепителя : С Число полюсов : 3 Условия эксплуатации : УХЛ4 Ст..
2684.28 грн.
Область применения: защита цепей от перегрузок и коротких замыканий Характеристики: номинальный ток: 16 А; номинальное напряжение: 1 полюс + нейтраль : 230 В переменного тока; кривая отключения: С; номинальная наибольшая отключающая способность: 4500 А сечение ка..
124.59 грн.
Область применения: защита цепей от перегрузок и коротких замыканий Характеристики: номинальный ток: 25 А; номинальное напряжение: 1 полюс + нейтраль : 230 В переменного тока; кривая отключения: С; номинальная наибольшая отключающая способность: 4500 А сечение ка..
133.75 грн.
Область применения: защита цепей от перегрузок и коротких замыканий Характеристики: номинальный ток: 10 А; номинальное напряжение: 1 полюс + нейтраль : 230 В переменного тока; кривая отключения: С; номинальная наибольшая отключающая способность: 4500 А сечение ка..
130.31 грн.
Технические характеристики Номинальное напряжение частотой 50 Гц, В : 230/400 Номинальный ток In, А : 25 Номинальная отключающая способность, А : 6000 Характеристики срабатывания электромагнитного расцепителя : С Число полюсов : 1 Условия эксплуатации : УХЛ4 Степ..
107.90 грн.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, Автоматические выключатели ВА47-29 рекомендуютс..
47.46 грн.
Технические характеристики Номинальное напряжение частотой 50 Гц, В : 230/400 Номинальный ток In, А : 6 Номинальная отключающая способность, А : 4500 Характеристики срабатывания электромагнитного расцепителя : С Число полюсов : 2 Условия эксплуатации : УХЛ4 Степе..
197.23 грн.
Технические характеристики Номинальное напряжение частотой 50 Гц, В : 230/400 Номинальный ток In, А : 63 Номинальная отключающая способность, А : 4500 Характеристики срабатывания электромагнитного расцепителя : С Число полюсов : 1 Условия эксплуатации : УХЛ4 Степ..
93.10 грн.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, Автоматические выключатели ВА47-29 рекомендуютс..
46.33 грн.
Технические характеристики Номинальное напряжение частотой 50 Гц, В : 230/400 Номинальный ток In, А : 16 Номинальная отключающая способность, А : 6000 Характеристики срабатывания электромагнитного расцепителя : С Число полюсов : 1 Условия эксплуатации : УХЛ4 Степе..
41.87 грн.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, Автоматические выключатели ВА47-29 рекомендуютс..
46.33 грн.
Описание Модульный автоматический выключательe.mcb.stand.45.1.C32, 1р, 32А, C, 4,5 кА предназначены для защиты низковольтных электрических сетей и оборудования от токов перегрузки и короткого замыкания, а также нечастых оперативных коммутаций электрических сетей. Технические ха..
51.40 грн.
Технические характеристики Номинальное напряжение частотой 50 Гц, В : 230/400 Номинальный ток In, А : 20 Номинальная отключающая способность, А : 4500 Характеристики срабатывания электромагнитного расцепителя : С Число полюсов : 2 Условия эксплуатации : УХЛ4 Степ..
138.93 грн.
Технические характеристики Номинальное напряжение частотой 50 Гц, В : 230/400 Номинальный ток In, А : 10 Номинальная отключающая способность, А : 6000 Характеристики срабатывания электромагнитного расцепителя : С Число полюсов : 1 Условия эксплуатации : УХЛ4 Степе..
41.87 грн.
Область применения: защита цепей от перегрузок и коротких замыканий Характеристики: номинальный ток: 6 А; номинальное напряжение: 1 полюс + нейтраль : 230 В переменного тока; кривая отключения: С; номинальная наибольшая отключающая способность: 4500 А сечение каб..
147.47 грн.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, Автоматические выключатели ВА47-29 рекомендуютс..
180.84 грн.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, Автоматические выключатели ВА47-29 рекомендуютс..
47.46 грн.
Технические характеристики Производитель: Schneider Electric 3 полюса Напряжение, В: 230-240 Степень защиты: IP 40 Номинальный дифференциальный ток, мА: 2000 Номинальная откл. способность, кА: 4 Номинальный ток: 10 А Номинальное напряжение: 230 В переменного тока Крив..
424.10 грн.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, Автоматические выключатели ВА47-29 рекомендуютс..
151.72 грн.
Технические характеристики Номинальное напряжение частотой 50 Гц, В : 230/400 Номинальный ток In, А : 20 Номинальная отключающая способность, А : 6000 Характеристики срабатывания электромагнитного расцепителя : С Число полюсов : 1 Условия эксплуатации : УХЛ4 Степ..
107.90 грн.
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: – двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, Автоматические выключатели ВА47-29 рекомендуютс..
151.72 грн.
Номинальное напряжение частотой 50 Гц, В : 230/400 Номинальный ток In, А : 50 Номинальная отключающая способность, А : 6000 Характеристики срабатывания электромагнитного расцепителя : С Число полюсов : 2 Условия эксплуатации : УХЛ4 Степень защиты выключателя : IP 20 ..
92.92 грн.
Описание Модульный автоматический выключатель e.mcb.stand.45.1.C4, 1р, 4А, C, 4,5 кА предназначены для защиты низковольтных электрических сетей и оборудования от токов перегрузки и короткого замыкания, а также нечастых оперативных коммутаций электрических сетей. Технические хар..
56.41 грн.
Технические характеристики Номинальное напряжение частотой 50 Гц, В : 230/400 Номинальный ток In, А : 10 Номинальная отключающая способность, А : 6000 Характеристики срабатывания электромагнитного расцепителя : С Число полюсов : 1 Условия эксплуатации : УХЛ4 Степ..
107.90 грн.
Описание Модульный автоматический выключатель e.mcb.stand.45.1.C10, 1р, 10А, C, 4,5 кА предназначены для защиты низковольтных электрических сетей и оборудования от токов перегрузки и короткого замыкания, а также нечастых оперативных коммутаций электрических сетей. Технические х..
48.96 грн.
Типы и виды автоматических выключателей.
Основное предназначение автоматических выключателей—защита кабельно-проводниковой продукции (КПП), а также конечных потребителей от перегрузки выходных устройств и токов короткого замыкания. В этой главе я не буду рассматривать все типы, виды и категории автоматических выключателей, так как их есть великое множество, коснусь только тех, которые применяются для защиты жилых и офисно-магазинных помещений. То есть, современные автоматы евростандарта, которые крепятся на DIN-рейку. Самые распространённые автоматы принадлежат следующим компаниям: «Аско (Украина)», «ИЕК» (Россия), «Schneider Elektrik» (Франция), и др. Автоматы больших габаритов, применяемые на предпрятиях, здесь рассматриваться не будут.
Модульные автоматические выключатели распределяются по следующим характеристикам:
В—домовая, на освещение. В таком типе автоматов установка тока срабатывания магнитного расцепителя отрегулирована в пределах 3÷5 Iном. Тип В позволяет устранить короткое замыкание с малым значением тока короткого замыкания (если защищается линия большой длины). Чтобы исключить ложные срабатывания такие выключатели не используют в установках с большими пусковыми токами.
С—общепромышленная. Ток срабатывания магнитного расцепителя выставлен в пределах 5÷19 от Iном. Данный тип является универсальным и применяется при обычных нагрузках.
D—для защиты электродвигателей. Данный тип используется в устройствах с повышенными пусковыми токами при включении. Ток мгновенного расцепителя установлен в пределах от 10 до 20 Iном.
Модульный означает что это один автомат с одним рычажком, это и есть один модуль, который имеет толщину самого автомата около 18 мм (рис.1). Далее на рисунке видно винтовые зажимы (1). На них можно подключать провод или же кабель на суммарное значение до 25 мм². Рычажный выключатель (2) позволяет включать и выключать автоматический выключатель, а механический индикатор (3) сигнализирует о положении выключателя. Основные параметры, на которые следует обратить внимание при покупке автомата это его тип (категория) (4), подводимое напряжение (6) и ток срабатывания (в Амперах) (5) при перегрузке или же при коротком замыкании .
При выбивании автомата нужно сначала устранить причину поломки, а только потом включить автоматический выключатель. Если при повторном включении автомат сразу выбивает, то есть факт наличия короткого замыкания на выходе и нужно определять причину. А если он начинает выбивать через 10÷600 сек., то параметры автомата не соответствуют подводимой нагрузке. В этом случае нужно уменьшить нагрузку и попробовать снова включить. Если снова выбивает, то автомат можно считать непригодным, вероятнее всего внутри подгорели контакты, и из-за этого возникает повышенный ток, что и приводит к ложному срабатыванию.
Однофазные автоматы имеют следующий токовариат: 6,3; 10; 16; 20; 25; 32; 40; 63 Ампер. Они бывают однополюсные и двухполюсные (1р+N). Последний имеет две пары винтовых зажимов: одна—вход фаза и ноль, а вторая—выход тех же. Двухполюсный занимает два модуля. Трёхфазные автоматы (на 380 В) бывают трёхполюсные (3р) и четырёхполюсные (3р+N). Последние применяются в устройствах с трёхфазной электрической системмой (чаще всего асинхронные электродвигатели), а также в местах с повышенными нагрузками, где её необходимо равномерно распределить. Трёхфазные автоматы чаще применяются на производстве, иногда в частных домах и в некоторых современных квартирах с электрическими плитами. В квартирах применяются однофазные автоматические выключатели (рис.1). О том как устроен однофазный автоматический выключатель изнутри, можно посмотреть, нажав сюда .
Типы автоматических выключателей могут быть разными. Выбрать автомат нужно исходя из сечения провода и предстоящей нагрузки.
Синхронные электрические машины с постоянными магнитами, подключенные к электронному преобразователю
IEC 60349-4, 1-е издание, декабрь 2012 г. — Электрическая тяга. Вращающиеся электрические машины для железнодорожного и автомобильного транспорта. Часть 4. Синхронные электрические машины с постоянными магнитами, подключенные к электронному преобразователю.Область применения и объект
Данная часть стандарта IEC 60349 применяется к постоянным магнитам с питанием от преобразователя. синхронные двигатели или генераторы (машины), входящие в состав оборудование электрического рельсового и автомобильного транспорта.
Этот стандарт является производным от IEC 60349-2 с изменением темы. к синхронным машинам с постоянными магнитами.
Целью данной части является обеспечение производительности машина должна быть подтверждена испытаниями и служить основой для оценка его пригодности для определенной обязанности и для сравнение с другими машинами.
Если дальнейшие испытания должны проводиться в соответствии с комбинированный тест, может быть предпочтительнее, чтобы какой-то тип и исследовательские испытания будут проводиться на комбинированном стенде, чтобы избегать дублирования.
Особое внимание обращено на необходимость сотрудничества между разработчиками машины и связанного с ней преобразователя как подробно описано в 5.1.
ПРИМЕЧАНИЕ 1 Данная часть также применима к машинам, установленным на прицепах. буксируются механическими транспортными средствами.
ПРИМЕЧАНИЕ 2 Основные требования данной части могут применяться к машины для спецтехники, например, шахтные локомотивы, но эта часть не распространяется на огнестойкость или другие специальные функции, которые может потребоваться.
ПРИМЕЧАНИЕ 3 Не предполагается, что эта часть должна применяться к машины на небольших дорожных транспортных средствах, такие как доставка от аккумуляторной батареи автомобили, заводские грузовики и т. д.Эта часть также не распространяется на второстепенные машины, такие как электродвигатели стеклоочистителей и т. д., которые могут быть используется на всех типах транспортных средств.
ПРИМЕЧАНИЕ 4 Машины промышленного типа, соответствующие IEC 60034, могут быть подходит для некоторых вспомогательных приводов при условии, что продемонстрировали, что работа от преобразователя будет соответствовать требования конкретного приложения.
Электропитание двигателей, описываемых в этой части, должно быть от электронный преобразователь. Генераторы могут быть подключены к выпрямителю. или конвертер.
Машины, на которые распространяется данная часть, классифицируются следующим образом:
а) Тяговые двигатели
Двигатели для приведения в движение рельсового или автомобильного транспорта.
б) Главные генераторы
Генераторы для питания тяговых двигателей на том же автомобиль или поезд.
c) Вспомогательные двигатели, не подпадающие под действие IEC 60034
Двигатели для привода компрессоров, вентиляторов, вспомогательных генераторов или прочие вспомогательные машины.
d) Вспомогательные генераторы, не подпадающие под действие IEC 60034
Генераторы для электроснабжения вспомогательных служб, таких как кондиционер, отопление, освещение, зарядка аккумулятора и т. д.
RWS Рынок: Капитальный ремонт вспомогательных электрических машин
18.08.2021
Львовский локомотиворемонтный завод осуществляет капитальный ремонт следующих вспомогательных электрических машин:
- NB-110, NB-429A, NB-430A, NB-431A , NB-436A, NB-436V, NB-453, NB-455, NB-455A,
- AE-92-4, AP-81-4, AP-82-4, AS-81-6, AS-82 -4
- TL-110M, TL-122
- P-11M
- DMK-1/50-U2, DK-405K
- DT-51 DT-53, DT-61A, DT-63
- ETV-20 , ЭТВ-21
Функциональность агрегатов электровоза с заданными параметрами обеспечивается различными устройствами и механизмами.В качестве привода для этих устройств используются трехфазные асинхронные двигатели (питание от асинхронных асимметричных делителей фаз) и низковольтные двигатели постоянного тока (питание от аккумулятора).
Благодаря большому количеству технологических разработок, контролю качества на всех этапах ремонта электровозов и изготовлению запасных частей из качественных материалов наша компания предоставляет товары и услуги, позволяющие экономить на потреблении электроэнергии и обслуживании прокатного стана. снабжать.
- Капитальный ремонт и модернизация электровозов переменного тока
- Капитальный ремонт и модернизация электровозов постоянного тока
- Капитальный ремонт тяговых электродвигателей переменного тока
- Капитальный ремонт тяговых электродвигателей постоянного тока
- Капитальный ремонт вспомогательных электрических машин
- Капитальный ремонт с модернизацией тяги ед.
- Ремонт колесных пар
ПАО «Львовский локомотиворемонтный завод»
Адрес: 79018, Украина, г. Львов, ул. Зализничная, 1А
Тел./ факс: +380 32 233 30 25
Стадницкий Александр Михайлович ( [email protected] )
+380 67 802 0626 Исполняющий обязанности Председателя Правления ЛЬВОВСКОГО ЛОКОМОТИВНО-РЕМОНТНОГО ЗАВОДА. ПАО
Назаркевич Павел Владимирович ( [email protected] )
+380 67 340 5487 Администратор ЛЬВОВСКИЙ ЛОКОМОТИВНО-РЕМОНТНЫЙ ЗАВОД. ПАО
www.lvivlrz.com
Связанный:
Шахтные электровозы
Последние новости железнодорожной отрасли в Восточной Европе, бывшем Советском Союзе и во всем мире можно найти на нашей странице Facebook , Twitter , LinkedIn , читайте журнал Railway Supply онлайн .IEC 60349-2 — Электрическая тяга. Вращающиеся электрические машины для железнодорожного и автомобильного транспорта. Часть 2. Электродвигатели переменного тока с электронным преобразователем.
объем:
Объем и объект
Данная часть стандарта IEC 60349 применяется к переменному току с питанием от преобразователя. текущие двигатели, входящие в состав оборудования электрически самоходные железнодорожные и автомобильные транспортные средства.
Целью этой части является обеспечение производительности двигателя. подтверждаться испытаниями и служить основой для оценки его пригодность для определенной работы и для сравнения с другими моторы.
Если дальнейшие испытания должны проводиться в соответствии с МЭК 61377-1 и IEC 61377-3, может быть предпочтительнее избегать дублирование, чтобы провести некоторые типовые и исследовательские испытания на комбинированном стенде.
Особое внимание обращено на необходимость сотрудничества. между разработчиками двигателя и связанного с ним преобразователя, как подробно в 5.1.
ПРИМЕЧАНИЕ 1 Настоящая часть также применяется к двигателям, установленным на прицепах. буксируются механическими транспортными средствами.
ПРИМЕЧАНИЕ 2 Основные требования данной части могут применяться к двигатели для автомобилей специального назначения, таких как шахтные локомотивы, но эта часть не распространяется на огнестойкость или другие специальные функции, которые может потребоваться.
ПРИМЕЧАНИЕ 3 Не предполагается, что эта часть должна применяться к двигателям. на небольших дорожных транспортных средствах, таких как транспортные средства доставки с питанием от аккумуляторных батарей, заводские грузовики и т. д. Эта часть также не распространяется на второстепенные машины, такие как электродвигатели стеклоочистителей и т. д., которые могут использоваться на все виды транспортных средств.
ПРИМЕЧАНИЕ 4 Двигатели промышленного типа, соответствующие IEC 60034, могут быть подходит для некоторых вспомогательных приводов при условии, что продемонстрировали, что работа от преобразователя будет соответствовать требования конкретного приложения.
Номинал тяговых двигателей, питаемых параллельно от общей конвертер должен учитывать влияние на распределение нагрузки разница в диаметре колеса, а также в характеристиках двигателя как перенос веса при работе с высокими коэффициентами сцепления. Пользователь должен быть проинформирован о максимально допустимой разнице в диаметр колеса для конкретного применения.
Электропитание двигателей, описываемых в этой части, поступает от электронный преобразователь.
ПРИМЕЧАНИЕ 5 На момент разработки только следующие комбинации двигателей и преобразователей использовались для тяговых приложений, но это также может относиться к другим комбинациям, которые могут использоваться в будущее:
— двигатели асинхронные с питанием от преобразователей напряжения;
— двигатели асинхронные с питанием от преобразователей источника тока;
— синхронные двигатели с питанием от преобразователей тока.В двигатели, на которые распространяется эта часть, классифицируются следующим образом:
а) Тяговые двигатели. Двигатели для передвижения по железной дороге или по дороге. транспортных средств.
b) Вспомогательные двигатели, не подпадающие под действие стандарта IEC 60034 — Двигатели для приводные компрессоры, вентиляторы, вспомогательные генераторы или другие вспомогательные машины.
Оборудование и электротехника для проектов строительства железных дорог
Обладая техническими знаниями в области оборудования / электротехники, мы разрабатываем и поставляем оптимальную структуру энергоснабжения для всех типов железных дорог.Мы строим и обновляем рельсовые пути, сигнальные системы и технику безопасности, телекоммуникации, электроэнергию и токопроводящие рельсы. Кроме того, мы являемся экспертами в области гражданского строительства и прокладки кабелей.
Мы также выполняем проектирование и планирование строительства воздушных линий. Всесторонняя предварительная квалификация и ноу-хау наших обученных и проверенных сотрудников используются в сложных проектах по оборудованию так же, как в сервисных и индивидуальных проектах.
Планирование и проектирование
Наша собственная инженерная компания охватывает все этапы планирования электротехнических проектов.
- Планирование систем воздушных линий
- Планирование и проектирование проектов 50 Гц
- Структурные расчеты
- Исследования грунтов
- Разработка специальных решений
Подробнее
Менее
Междугородные воздушные линии связи
При дома и за рубежом наши специалисты являются сильными партнерами в проектах воздушных линий соприкосновения для железных дорог дальнего и высокоскоростного назначения, от проектирования до фундамента, работ по монтажу мачты, заземления железных дорог, переключателей воздушных линий (OSE), монтажа контактной сети и логистики до сдачи под ключ.
- Строительство новых систем воздушных линий
- Ремонт и обновление систем воздушных линий в процессе эксплуатации
- Заземление железных дорог и возврат несущего тока
- Установка выключателей нагрузки
- Выключатели на системах воздушных линий и энергосистемах железных дорог
- Электроснабжение кабеля заземления «SPITZKE LIDRA 95»
- Работы по техническому обслуживанию и осмотру систем воздушных линий
Больше
Меньше
Короткие железнодорожные воздушные линии связи
Для проектов в области местного общественного транспорта мы предлагаем полный спектр услуг с прецизионные процессы: новое строительство и переоборудование во время движения поезда, от фундамента мачты до контактной сети.
- Строительство новых систем воздушных линий
- Ремонт и обновление систем воздушных линий в процессе эксплуатации
- Монтаж контактных линий и простых контактных линий
- Монтаж секционирования и электроснабжения
- Ремонтные и инспекционные работы на системах воздушных линий
Больше
Меньше
Городской и подземный тяговый ток
Мы строим и обновляем комплектные токопроводящие рельсовые пути для городских и подземных железных дорог, а также проводим прокладку кабелей напряжением 30 кВ.
- Новое строительство и реконструкция комплектных токопроводящих рельсов для городских и подземных железных дорог
- Прокладка кабелей до напряжений до 30 кВ
- Кабельные строительные работы
Подробнее
Менее
Энергетика
Мы предоставляем все необходимые разрешения а также экспертные знания в области систем низкого и среднего радиуса действия, электроснабжения целых железнодорожных станций и выпрямительных подстанций «под ключ».
- Прокладка кабелей до напряжений 30 кВ
- Пункты системы обогрева / оборудование местного управления
- Распределительные устройства и системы освещения
- Системы 50 Гц
- Выпрямительные подстанции
- Строительство железнодорожных энергосистем
- Пункты управления
Подробнее
Менее
Фундаменты
Как специалисты, мы строим фундаменты и возводим опоры контактных линий, сигнальные консоли, фундаменты сигнальных мостов, опорные колонны для сильно нагруженных шумозащитных стен и временных мостов для железных дорог.
- Фундаменты для:
Мачты контактной линии для магистральных и региональных железных дорог
Сигнальные кронштейны и порталы
Мачты ВЛ
Ветряные энергетические системы - Монтаж опор контактной сети для магистральных и местных транспортных железных дорог
- Шпунтовые сваи и подпорные стены
- Сварочные работы
Больше
Меньше
Рельсосверлильный станок (электрический) RailMAB 915
Преобразователь хвостовика Weldon с 19 мм на 32 мм
Кейс для переноски MAB 100, 150, 455, 485 и 525
Адаптер хвостовика Weldon для сверлильного патрона
Кобальтовые спиральные сверла из быстрорежущей стали с хвостовиком Weldon 19 мм.Длина 35 мм.
PowerWORKER — Инструмент для очистки
Быстросменный сверлильный патрон для метчиков (насадка для нарезания резьбы)
Система быстросменного сверлильного патрона KEYLESS
Режущее масло для корончатых сверл из быстрорежущей стали / ZHS 006
Патрон для сверл с зубчатым венцом для магнитных сверл
Промышленная оправка с ручной смазкой
Кейс на колесах для MAB 825 и 845
Концентрат охлаждающей смазки для колонковых сверл TCT / ZHB 001
Быстросменная вставка с фрикционной муфтой для нарезания резьбы в глухих отверстиях
Адаптер для кольцевых фрез с внутренней резьбой
PowerWORKER StarterKIT: Необходимое качественное оборудование по привлекательной цене!
Адаптер Quick-In для Weldon с хвостовиком Weldon
Бесключевой быстродействующий сверлильный патрон
Комбинированный набор инструментов для магнитных сверл
Высокоэффективный смазочный спрей 5200 / ZHS 400
Кейс на колесах для MAB 1300
Конус и зенковка для удаления заусенцев 90 ° с тремя режущими кромками
Промышленная оправка с автоматической внутренней смазкой
Устройство для зажима труб — малое
Очищающий спрей 1000 для кольцевых фрез
Защита от стружки для сверлильного станка
Сумка для переноски только для машин EKF
Ключ для сверлильного патрона с зубчатым венцом
Трубка с режущей пастой / ZHS 570
Быстрая замена вставки через отверстие нарезание резьбы
Удлинительная втулка DIN 2178 / ZVH 220
Магнитная подставка
Промышленная буровая стойка
MobilCLAMP
Призматические тиски
Зажимное устройство для труб — большое
Вакуумная пластина для гладких поверхностей
Вакуумная пластина для каналированных поверхностей
Редукционная втулка / ZRH
Бутылка насоса для охлаждающей жидкости и смазки
Адаптер для удлинения кольцевого резака
Паста для нарезания резьбы и сверления / ZHS 550
Адаптер для сверлильных патронов
Адаптер Quick-In to Weldon для Nitto One-Touch
Ремень безопасности
Выколотка для сверления DIN 228 / ZAS 002 и ZAS 003
ZBK 113, ZBK 116
Бесключевой быстродействующий сверлильный патрон
Адаптер Quick-In для Weldon для Quick-in Fein
EKF 630 и 645
Экономичные переходники для метчиков
Метчики машинные с хвостовиком WELDON
Набор инструментов для начинающих
StarterKIT PowerCLEANER
StarterKIT PowerWORKER
Типы станков для сверления рельсов
Как правило, существует три типа станков для сверления рельсов в зависимости от их привода.
Сверлильный станок для рельсов с электрическим приводомСверлильный станок для рельсов с электрическим двигателем производства Powerbor, представленного RailEZ в США.
Сверлильный станок с электроприводом работает от электричества. Машине требуется электропитание 230 или 110 вольт. Станки для сверления рельсов оснащены силовым электродвигателем постоянного тока со щетками. Сверлильные станки с электроприводом идеально подходят для железнодорожных мастерских.При использовании сверлильного станка с электроприводом в удаленном месте его также можно подключить к генераторам или генераторным установкам.
Сверлильный станок для рельсов с бензиновым двигателемСверлильный станок для рельсов с бензиновым двигателем производства Powerbor, представленного RailEZ в США.
Сверлильный станок для рельсов с бензиновым двигателем или, чаще всего известный как сверлильный станок для рельсов с бензиновым двигателем, работает на бензине (бензине). Эта машина оснащена бензиновым двигателем мощностью 1500 Вт (2 л.с.).Сверлильные станки для бензиновых рельсов идеально подходят для бурения в удаленных местах, где нет электричества.
Сверлильный станок для рельсов с аккумуляторным приводомСверлильный станок для рельсов с аккумуляторным приводом производства FCS Rail, представленного RailEZ в США.
Сверлильный станок для рельсов с аккумуляторным приводом или наиболее известный как аккумуляторный сверлильный станок для рельсов, работает на электричестве, поступающем от литий-ионной батареи. Это недавно разработанный тип рельсовых сверлильных станков.Станки для сверления рельсов оснащены силовым электродвигателем постоянного тока со щетками. Это идеальный станок для проделывания отверстий в рельсовых путях в удаленных местах. Машины могут делать ограниченные отверстия, так как мощность машины зависит от емкости аккумулятора.
Магнитные сверлильные станки для сверления рельсов
Компактная магнитная буровая установка малой высоты BDS MAB 155 для сверления отверстий в железнодорожных путях.
Магнитные сверлильные станки или магнитные сверлильные станки также широко используются для сверления железнодорожных путей.Некоторые компактные магнитные сверлильные станки с небольшой высотой идеально подходят для зажима внутри профиля рельсового пути и выполнения отверстий. Эти машины подходят для использования в железнодорожных цехах.
Сверхмощный магнитный сверлильный станок может также использоваться для сверления железнодорожных путей в мастерской, учитывая размер магнита, который подходит к профилю рельсового пути. В этом случае железнодорожные пути должны быть переведены в спальное положение.
Стрелочные машины | Twinco Mfg. Co., Inc.
Коммутатор TMC-1 был задуман, спроектирован и изготовлен для удовлетворения самых взыскательных требований современных железнодорожных и транзитных перевозок.
Главной из этих потребностей является устойчивость к неконтролируемым климатическим явлениям, таким как наводнения и экстремальные колебания температуры. Контроль проникновения всех фаз воды, будь то газ, жидкость или твердое тело (например, влага, дождь или снег) в машину, имеет важное значение для поддержания работоспособности в этих условиях. Для этого мы использовали проверенные технологии уплотнения, используемые в других отраслях промышленности, для управления всеми электрическими и механическими входами и выходами машины. В дополнение к тому, что машина в целом имеет степень защиты IP68, все внутренние электрические соединения и компоненты герметизированы до минимального уровня IP66 для обеспечения безопасности и резервирования.
Надежность и удобство эксплуатации в нормальных условиях также имеют решающее значение в современной экономической среде. Простота и модульность конструкции — основные отличительные черты любой хорошо продуманной машины. С этой целью мы создали электромеханический выключатель с наименьшим количеством деталей по сравнению с любой машиной на рынке, используя как можно больше модульных компонентов. Этот компактный и низкопрофильный переключатель высоты может быть легко адаптирован к конкретным требованиям заказчика, таким как прицепной или прицепной.
