Блок питания из трансформатора микроволновки: пошаговая инструкция по изготовлению

Как сделать мощный блок питания из трансформатора микроволновки своими руками. Какие инструменты и материалы понадобятся. Пошаговая инструкция по изготовлению. На что обратить внимание при сборке. Какие характеристики имеет готовый блок питания.

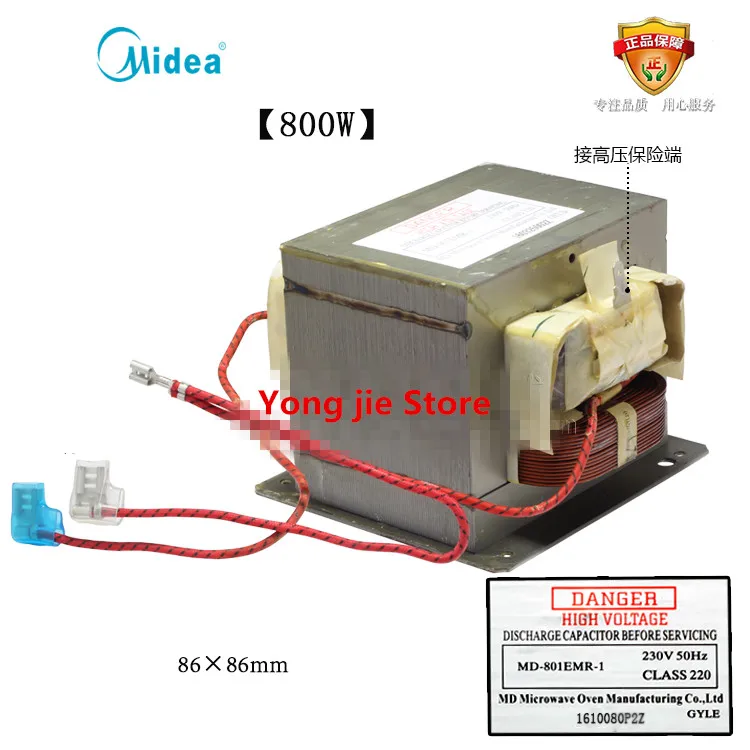

Что такое трансформатор микроволновки и почему он подходит для изготовления блока питания

Трансформатор является одним из ключевых компонентов микроволновой печи. Он предназначен для преобразования сетевого напряжения 220В в высокое напряжение, необходимое для работы магнетрона. Трансформаторы микроволновок обладают рядом особенностей, делающих их привлекательными для самодельных блоков питания:

• Большая мощность — от 700 до 1500 Вт
• Компактные размеры
• Высокий КПД
• Надежная конструкция
• Доступность — можно извлечь из старой неисправной микроволновки

Благодаря этим качествам трансформатор микроволновки отлично подходит в качестве основы для мощного блока питания, способного выдавать большие токи при низком напряжении.

Необходимые инструменты и материалы

Для изготовления блока питания из трансформатора микроволновки потребуются:

• Трансформатор от микроволновой печи
• Медный провод большого сечения (от 16 мм2)
• Диодный мост на ток 50-100А
• Конденсатор большой емкости (10000-50000 мкФ)
• Корпус для блока питания
• Клеммы, разъемы, провода
• Вентилятор охлаждения
• Паяльник, отвертки, плоскогубцы
• Болгарка или ножовка по металлу

Пошаговая инструкция по изготовлению блока питания

1. Извлеките трансформатор из корпуса микроволновки, предварительно отключив все провода.
2. Удалите высоковольтную обмотку трансформатора. Для этого аккуратно спилите выступающие части обмотки болгаркой или ножовкой. Затем высверлите остатки обмотки внутри сердечника.
3. Намотайте новую вторичную обмотку из толстого медного провода. Сделайте 1-2 витка. Концы обмотки закрепите в специальных клеммах.
4. Установите диодный мост на радиатор охлаждения. Подключите его к выводам вторичной обмотки трансформатора.
5. Подсоедините конденсатор большой емкости параллельно выходу диодного моста. Это сгладит пульсации выпрямленного тока.
6. Смонтируйте все компоненты в корпусе. Установите клеммы для подключения нагрузки, тумблер включения, предохранитель.
7. Подключите вентилятор охлаждения для отвода тепла от трансформатора и диодного моста.
8. Проверьте все соединения, убедитесь в отсутствии замыканий.

На что обратить внимание при сборке блока питания

При изготовлении блока питания из трансформатора микроволновки важно учитывать следующие моменты:

• Используйте провода и клеммы, рассчитанные на большие токи
• Обеспечьте хорошее охлаждение трансформатора и диодного моста
• Тщательно изолируйте все токоведущие части
• Установите предохранитель для защиты от коротких замыканий
• Соблюдайте меры предосторожности при работе с сетевым напряжением

Характеристики готового блока питания

Блок питания, изготовленный из трансформатора микроволновки, будет обладать следующими параметрами:

• Выходное напряжение: 1-2 В
• Максимальный ток: 300-500 А
• Выходная мощность: 600-1000 Вт
• Пульсации выходного напряжения: менее 1%

Такой блок питания отлично подойдет для питания мощных низковольтных устройств, например, зарядки автомобильных аккумуляторов, гальваники, электролиза и т.д.

Меры безопасности при эксплуатации самодельного блока питания

Самодельный блок питания является потенциально опасным устройством. При его использовании необходимо соблюдать следующие меры предосторожности:

• Не оставляйте включенный блок питания без присмотра
• Не допускайте короткого замыкания выходных клемм
• Не превышайте максимально допустимый ток нагрузки
• Обеспечьте хорошую вентиляцию устройства
• Не вскрывайте корпус при включенном в сеть блоке питания
• Периодически проверяйте исправность всех узлов и соединений

Возможные проблемы и их устранение

При эксплуатации самодельного блока питания могут возникнуть следующие проблемы:

• Сильный нагрев трансформатора — причина в перегрузке. Уменьшите ток нагрузки или улучшите охлаждение.
• Большие пульсации напряжения — увеличьте емкость сглаживающего конденсатора.
• Низкое выходное напряжение — проверьте исправность диодного моста.
• Срабатывание предохранителя — ищите короткое замыкание в цепи нагрузки.

При правильной сборке и эксплуатации самодельный блок питания из трансформатора микроволновки прослужит долго и надежно. Это отличный вариант для получения мощного источника питания с минимальными затратами.

Мощный электромагнит из микроволновки своими руками

С помощью кран-балки легко перемещать стальные детали по помещению: быстро и без усилий. Вот только чаще всего эти детали имеют абсолютно разную форму, и крепить их обвязкой крайне не удобно, порой даже не возможно. Для этого предлагаем собрать несложный электромагнит из нескольких микроволновок, которые всегда в изобилии валятся на любых свалках.

Понадобится

• Стальной круг толщиной 10 мм минимум и в диаметре 200 мм.

• Стальная полоса шириной 40 мм.

• Эпоксидная смола.

• Рым-болт с гайкой.

• Ну и естественно три микроволновых печи.

Изготовление мощного электромагнита для кран-балки своими руками

Необходимо разобрать все микроволновки и вытащить из них соответственно 3 трансформатора.

Трансформатор состоит «Ш»-образного магнитопровода, приваренного к «I»-образному магнитопроводу.
Болгаркой срезаем швы у каждого трансформатора. «I»-образный магнитопровод нам больше не понадобится.


Снимаем все обмотки. Их обычно три: сетевая на 220 В, низковольтная на 6 В и высоковольтная на 2500 В. Оставляем только сетевую.

Снимать их пришлось все, потому, что сетевая обмотка идет первая, а остальные уже идут за ней и по другому к ним не подобраться.
Запрессовываем обмотку на 220 В обратно. Ставим трансформаторы на круг и проверяем чтобы все они умещались и не выступали.

В стальном круге сверлим два отверстия: одно под провод питания сбоку, второе точно по центру для крепления.

Изготавливаем корпус электромагнита. Из стальной полоски на гибочном станке делаем круг по диаметру основания.


Привариваем его к основанию.

В центральное отверстие вставляем рым-болт.

Фиксируем с другой стороны гайкой и привариваем все сваркой.

Устанавливаем сердечники трансформаторов с обмотками. Обратите внимание, что сердечники выступают за кольцо корпуса основного электромагнита. О обмотки хорошо скрывается за кольцом.

Привариваем сердечники к основанию.

Собираем схему. Соединяем все обмотки паралельно друг другу.


Подключаем розетку питания.

Пустую область заливаем предварительно разведенной эпоксидной смолой. Для прочности в нее введен наполнитель — сухой цемент.

Ждем полного затвердевания.

Торчащие прямоугольники электромагнита срезаем сабельной электропилой.

Для ровности фрезеруем.

Электромагнит почти готов.


Осталось только покрасить и переходить к испытаниям.

Результат и испытания электромагнита

Расчетная электрическая мощность получилась порядка 2,7 кВт. Это хорошее значение, так как сеть любой мастерской способна выдержать подобные нагрузки. Включаем и проверяем.

Держит отлично.

Теперь стальной лист массой 25 кг.

И к этой нагрузке ещё два человека общей массой 170 кг.

Итого держит 200 кг вполне уверенно, может и больше.
Легко поднимает широкую двутавру массой около 80 кг.

В общем, для кузницы, мастерской вещь просто отличная, чтобы делать все быстро и просто. Теперь не нужно ничего крепить, достаточно включить электромагнит и передвинуть тяжелую деталь куда нужно.

Смотрите видео

Пусковой выпрямитель для авто из трансформатора микроволновки

Приветствую, автомобилисты-самоделкины!

Думаю, многие автомобилисты, особенно владельцы больших грузовых автомобилей, тракторов иногда сталкиваются с такой проблемой, что мощности, выдаваемой аккумулятором не хватает для того, чтобы запустить стартер, провернуть и завести двигатель. Особенно эта проблема бывает актуальна зимой, ведь от сильных морозов аккумуляторы замерзают и теряют часть своих свойств, максимальный ток, отдаваемый в нагрузку, снижается.

Производители автотоваров знают эту проблему, а потому выпускают специальные устройства — бустеры. По сути, они представляют собой дополнительный аккумулятор, как правило собранный из литий-ионных «банок», который подключается параллельно штатному аккумулятору автомобиля для облегчения запуска. К сожалению, такие бустеры сейчас распространены очень мало, а потому цена на них довольно значительна. Однако, если рядом с автомобилем есть обычная розетка на 220 вольт, то сделать аналогичный по действию самодельный бустер не составляет особого труда. Он не будет содержать в себе дорогостоящих аккумуляторов, а будет просто подключаться в розетку.

Общую схему такого пускового устройства можно обозначить так: сетевое напряжение 220В поступает на первичную обмотку мощного трансформатора, со вторичной обмотки при этом снимает пониженное напряжение, его уровень должен быть в районе 13-14В, именно такое напряжение как правило бывает в бортовой сети заведённого автомобиля. Как известно, в автомобильной сети используется постоянное напряжение, а с выхода обмотки трансформатора напряжение переменное — значит, его необходимо выпрямить.

Для выпрямления понадобится полупроводниковый элемент — диод. Так как при запуске автомобиля в цепи стартера протекают большие токи (вплоть до 100А в пике), диод должен быть рассчитан на большую мощность, иначе он сгорит при первой же попытке запуска. Для данной схемы нужно использовать выпрямительные диоды, рассчитанные на максимальный ток как минимум 100А, а лучше — больше. Такие мощные диоды трудно с чем-то перепутать, ведь они имеют довольно специфичный внешний вид, он показан на фото. Массивный металлический корпус и толстенный провод-контакт ясно дают понять, что такой диод предназначен для больших токов 🙂 Найти такие диоды можно на металлоприёмках (неудивительно, учитывая их вес), радиоэлектронных барахолках, и магазинах радиодеталей.



После диода напряжение становится уже постоянным (а если быть точным — пульсирующим) и его уже можно использовать для запуска стартера двигателя. Но не лишним будет установить в конструкцию также и амперметр, который позволит наглядно видеть, какой ток в данный момент протекает в цепи. Идеальный вариант для амперметра — стрелочная головка с шунтом, рассчитанным на 100-200 ампер, в этом случае по движению стрелки можно будет быстро считывать показатели. Также можно использовать и электронный амперметр, подобрав нужный шунт. Но амперметр не является обязательным элементом, конструкция бустера прекрасно будет работать и без него.

Несколько слов о трансформаторе. Найти готовый трансформатор на такую мощность (около 500-1000Вт) достаточно проблематично, но тут на помощь приходят трансформаторы из микроволновых печей. Как известно, изначально они являются повышающими, увеличивая сетевое напряжение 220В до амплитуды примерно 2000В. В микроволновке такое высокое напряжение требуется для работы магнетрона. Такие трансформаторы имеют довольно небольшие габариты и вес для своей мощности, это объясняется тем, что работают они в режиме насыщения. Такой режим работы приводит к нагреву обмоток и сердечника трансформатора при долговременной работы, но позволяет быстро и эффективно отдавать большую мощность в течение 20-40 сек — именно то, что нужно для создания пускового бустера.

Купить трансформатор от микроволновки очень выгодно можно в разных сервисах по ремонту бытовой техники, подойдёт даже б.у. со сгоревшей вторичной повышающей обмоткой — она всё равно не понадобится. После покупки трансформатора нужно его модифицировать, превратив из повышающего в понижающий. Для этого нужно удалить высоковольтную вторичную обмотку (она содержит огромное количество витков тонкого провода в лаковой изоляции). Сделать это можно двумя способами — просто высверлить её, выдолбить или выбить, не нарушая целостности сердечника трансформатора. Недостаток этого способа состоит в том, что при удалении вторички трудно не повредить первичную обмотки, ведь они располагаются рядом вплотную. Второй способ более изящный — сердечник трансформатора нужно аккуратно разрезать по швам ножовкой по металлу или болгаркой, после этого он «откроется» и оттуда без труда можно будет изъять ненужную обмотку. Если она сидит на своём месте плотно и не желает сдвигаться, то трансформатор рекомендуется нагреть до размягчения лака, которым залита обмотка, и после этого аккуратно выбить её деревянным молотком.

Последний этап переделки трансформатора — намотка своей вторичной обмотки. Количество витков при этом подбирается экспериментально, путём добавления/снятия витков и замера напряжения на выходе. Весьма удобно сперва намотать вторичную обмотку тонким изолированным проводом, подобрать количеством витков так, чтобы напряжение на выходе составляло 13-14В, и уже после этого наматывать окончательную обмотку толстым проводом, зная, сколько нужно будет витков. Толщина провода выбирается по принципу «чем толще — тем лучше», идеальный вариант, если провод занимает всю свободную площадь в окне сердечника.

Трансформатор, выпрямительный диод и амперметр для полноты конструкции нужно установить в корпус. Так как трансформатор весь немало, то и корпус должен обладать соответствующей жёсткость. Автор берёт за основу корпус от системного блока. На передней панели можно расположить амперметр, включатель и вывести провода с клеммами-крокодилами для подключения к автомобильной цепи. Обязательно нужно соблюдать полярность при подключении к бортовой сети. Таким образом, получилось полноценное законченное устройство, которое позволит завести в морозы даже трактор, в чём и убедился автор. Место в корпусе осталось с запасом, а потому данную конструкцию можно модифицировать, например, добавить схему для заряда аккумулятора, вентилятор для охлаждения диода и трансформатора, а также вольтметр, чтобы контролировать напряжение на аккумулятора и делать вывод, нуждается ли он в зарядке. Также стоит отметить, что данный бустер не имеет ограничения по отдаваемому току, а потому нельзя оставлять его надолго подключенным к бортовой сети автомобиля, это может привести к вскипанию аккумулятора. Подключать нужно только в момент запуска автомобиля. Удачной сборки!



Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Точечная сварка из трансформатора микроволновки

Привет всем любителям самоделок. Для каждого самодельщика, занимающегося электроникой знакомо такое, когда необходимо припаять провода к аккумуляторам типа 18650 провода, обычной пайкой делать этого не советуют, так как можно перегреть аккумулятор, что в крайнем случае может вывести его из строя, а так как второй вариант это точечная сварка, то именно в этой статье я расскажу, как сделать свою самодельную точечную сварку с наименьшими вложениями, главным донором которой станет микроволновка.

Перед тем, как прочитать данную статью, предлагаю ознакомиться с видеороликом, в котором показан весь процесс изготовления самоделки и тесты при различных условиях.

Для того, чтобы сделать точечную сварку своими руками, понадобится:
* Трансформатор от микроволновки
* Медный одножильный провод, сечением, чем толще, тем лучше
* Провод для сварочного аппарата 1 метр
* Пару обжимных наконечников с отверстием
* Два болта с гайкой М10
* Ножовка по металлу
* Дрель, сверло по металлу
* Кнопка от микроволновки
* Провод питания от сети 220В

Вот и все, что нужно для сборки нашей самоделки.

Шаг первый.
Для начала необходимо найти микроволновку, из которой понадобится трансформатор и кнопка, также пригодится провод питания, который к удобству имеет две клеммы с изоляцией.

Разбираем трансформатор. Для данной самоделки необходимо оставить первичную обмотку, вторичную же нужно удалить.


Чтобы не повредить первичную обмотку отпиливаем по сторонам выступающие части вторички при помощи ножовки по металлу. Делаем это аккуратно и следим, чтобы не задеть витки другой обмотки.

После того, как лишние выступающие части обмотки отпилены нужно вытащить и часть, которая находится внутри трансформатора, ее высверливаем при помощи электродрели и сверла по металлу.


Когда обмотка высверлена переходим к ее полному удалению, через проставку из металла выбиваем оставшиеся части обмоток, под конец их уже можно вытаскивать руками.

Шаг второй.
После того, как распотрошили вторичную обмотку трансформатора, убираем металлические шунты, которые находились под обмоткой.

Далее берем провод для сварочного аппарата, сечение должно быть не меньше 16 квадратных см, зачищаем изоляцию на обоих концах и обжимаем наконечники, у кого есть специальное устройство, то лучше делать это при помощи него, я же сделал это обычным молотком.

Шаг третий.
Когда на провод установили клеммы можно продевать его в трансформатор, делаем один или два витка, некоторые мотают полтора, все зависит от того, сколько для этого есть места.

Один конец провода выходит снизу, другой сверху.

Теперь делаем электроды из меди, зачищаем одножильный провод и скручиваем в круг для зажима болтом, такие же действия проделываем со вторым электродом.


Кончики данных электродов нужно заострить, сделать это можно при помощи бокорезов, после чего прикручиваем их на наконечники при помощи болтов с гайкой.


Шаг четвертый.
Далее приступаем к питающему проводу, один из его контактов подсоединяем на вывод первичной обмотки трансформатора, а ко второму подключаем провод от кнопки, который будет прерывать питание.

При нажатии на кнопку, трансформатор будет включаться и приваривать никелевую пластину к аккумулятору 18650, на выходе получилось напряжение почти 1,7 вольт.

Шаг пятый.
В завершении устанавливаем между выходными контактами пластиковую проставку, чтобы не произошло замыкания и приматываем все изолентой.

В дальнейшем все можно доработать и заменить на что-то более эстетичное и функциональное. Электроды располагаем так, чтобы при касании не было перекосов, а зазор между ними оставляем около 3-4 мм.
На этом точечная сварка из микроволновки готова и ее можно протестировать.

Сначала пробуем на обычной пластинке, также проверяем как держится никелевая пластина на аккумуляторах 18650, при сварке образуются точки, но приложив усилие они не выдерживают нагрузки, как для сборки каких-то электрических самоделок, думаю этого достаточно, при необходимости можно увеличить количество витков и само сечение провода, а также заменить электроды на более мощные, так как при таком сечении оказалось, что такого сечения слегка не хватает, откуда и возникают потери мощности.

Всем спасибо за внимание и творческих успехов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Мощный блок питания 420А. Часть 1

Была у меня хорошая микроволновка мощностью 700Вт. Но в результате неправильной эксплуатации(на тарелке было металлическое напыление) вышел из строя магнетрон. Посмотрев цены на новые магнетроны, понял что ремонтировать смысла нет.

В интернете полно информации о переделке этих трансформаторов в точечную сварку и я захотел себе такой полезный инструмент, тем более что переделка не составит особого труда. Плюс блок питание с дополнительной доработкой можно применять и для других целей. В сегодняшней статье я расскажу о самом блоке питания

В микроволновке стоит трансформатор на 700Вт. Эти трансформаторы называются МОТ-ы, они имеют высокий ток холостого хода, около 1А(220В*1А=220Вт), а один виток обмотки примерно равен 1В. Вторичная обмотка трансформатора, она из тонкого провода, имеет напряжение 2000В, поэтому ее придется удалить.

Сделать это можно и без разборки трансформатора, с помощью ножовки по металлу, дрели со сверлом 9мм, тонкого зубила и молотка. С двух сторон обмотка спиливается ножовкой, потом дрелью высверливаются в обмотке дырки и остатки выбиваются зубилом и молотком. Между двух обмоток установлены наборы из металлических пластин, я их удаляю для максимального отбора мощности. Во время разборки надо быть предельно осторожным, что бы не повредить первичную обмотку.

Трансформатор подготовлен для намотки, теперь нужен провод новой вторички. Провод должен иметь большое сечение не менее 32кв мм. И такой провод стоит довольно дорого, поэтому я его буду изготавливать сам. Для изготовления провода длиной примерно 1,3м взял обмотку трансформатора 270Вт с сечением провода 0,6мм и сложил его 60раз. У меня сечение получилось где-то 36 кв мм. Теперь этот провод обматываю тряпочной изолентой и продеваю через железо трансформатора, делая полтора витка. Концы провода очищаю и одеваю самодельные оконечники из латунной трубки. Один край у трубки расплющен и сделано отверстие под болты М8, а другой край заполняю канифолью-припоем и вставляю в него провод. Следом наконечники разогреваю паяльной лампой пока припой не расплавится.

Перемотанный МОТ

Перемотанный МОТ с оконечниками в корпусе

Не удержавшись решил испробовать трансформатор и между оконечников зажимаю 75мм гвоздь. Гвоздь расплавился за считанные секунды. А вот гвоздь 100мм так и не расплавил

Трансформатор испробован и пора приняться за блок управления и корпус.
Управление трансформатором должно иметь следующий функционал:
1. Дистанционное управление кнопкой. Трансформатор работает пока кнопка нажата
2. Дистанционное управление кнопкой с ограничением по времени. Регулировка времени включения трансформатора потенциометром, кнопку нажал и трансформатор работает от 0,1с до 2с
3. Постоянно включенный блок питания без дистанционного управления

Схема мощного блока питания 420А 1,5В

По схеме видим что питание на трансформатор приходит через реле 220В 15А, взятое с той же микроволновки. Это реле запитывается через реле 12В. Второе реле необходимо для безопасности, так как у блока питания есть дистанционное управление со сменным пультом и поэтому пришлось все управляющие цепи питать от отдельного трансформатора 12В.
На входе блока питания установлен автомат на 10А на всякий случай. Переключатель режимов использовал многопозиционный от осциллографа с1-20.

Блок опорного напряжения и коммутируемые реле

Таймер пока не устанавливал, пока нужды в нем нет, да и время нет. Так же к блоку питания планирую в будуйщем добавить тиристорный регулятор мощности

Ну и пару слов о корпусе. Переднюю и заднюю стенку изготовил из крышки от осциллографа С1-20, распиленную пополам.

На задней стенке вырезал прямоугольное отверстие для установки решетки с вентилятором от той же микроволновки. Вентилятор запитываемый вместе с трансформатором МОТ.
Вывел провод питания 2,5кв мм с заземленый на корпус

Вентилятор охлаждения от микроволновки

Задняя стенка мощного блока питания

На передней стенке сделал отверстия для автомата, регуляторов переключателей, разъема подключения пульта и отверстия для вывода клемм . Для изоляции клемм от корпуса использовал самодельные подкладки и шайбы из текстолита от старых план

Передняя стенка мощного блока питания

Подошва изготовлена из куска фанеры, на которой установлен трансформатор мот, коммутирующий реле и трансформатор 12В. Размер подошвы подобран так, что бы в будущем можно было установить еще один трансформатор от микроволновки

Ну и крышку я вырезал из оцинкованного листа. Все части корпуса стянул саморезами по дереву и металлу.

Пультом является кнопка с проводом с припаянным разъемом типа тюльпан
Пульт-кнопка дистанционного управления

Ну на этом все. Рассказал о конструкции блока питания, в следующих статьях буду рассказывать какие примочки можно подключать к этому блоку питания. Сами увидите на сколько это устройство получится много функциональное. Что бы не пропустить новые материалы по этому блоку питания, подписывайтесь на обновления: канал RSS, группа ВКонтакте, Группа ОдноКлассники

С ув. Admin-чек

Похожие материалы: Загрузка…

Что можно сделать из трансформатора от микроволновки: идеи и советы

СВЧ-печь есть сегодня практически в каждой кухне. Производители совершенствуют устройства, оснащая их дополнительными функциями, наделяя все новыми возможностями.
Состарившуюся модель печи иногда просто выбрасывают. Но делать этого не стоит! Ведь ее составные части еще послужат в умелых руках.

Содержание статьи

Идеи применения детали СВЧ

Медный провод на катушке, оформленной несколькими рядами обмотки и металлическими пластинами, часто остается работоспособным даже после того, как микроволновка вышла из строя. Поэтому избавляться от него еще рано.

Предлагаем варианты использования трансформатора от микроволновки.

Как сделать бывший трансформатор блоком питания

• Извлечь деталь из микроволновки.
• Удалить металлические пластины. Для этого понадобятся инструменты (отвертка, зубило).

Совет. Если применить болгарку, работу удастся выполнить легче. При этом необходимо соблюдать осторожность, чтобы не повредить обмотки.

• Аккуратно снять 3 обмотки.
• Для блока питания понадобится одна из больших, рассчитанная на 220 В. Она толще, чем другая, но проволоки использовано меньше.
• Намотать нужную обмотку на катушку.
• Разместить катушку на сердечник, имеющий форму букву Ш.
• Произвести расчеты для второго слоя обмотки. Это делается экспериментальным путем. Начинают с 10 витков на сердечнике. Затем подают напряжение через обе обмотки и замеряют данные на той, которая состоит из 10 витков. При показателе, равном 10, можно продолжать работу. Окончательное количество витков зависит от того, какую мощность необходимо получить.
• Закрепляют сердечник.

Основа блока питания готова. Для его окончательного изготовления понадобится оформить его в специальном корпусе и дооснастить диодным мостом и конденсатором.

Назвать данный способ работы простым вряд ли можно. Однако в результате трудоемкого процесса вы получите мощный блок питания, приобретение которого потребовало бы значительных средств.

Сварочный аппарат

Даже небольшой ремонт в доме или на приусадебном участке нередко требует выполнения сварочных работ.

Если у вас есть ненужная СВЧ, вы сможете сделать самостоятельно удобный и надежный аппарат для точечной сварки.

• Трансформатор достают из микроволновки.
• Удаляют имеющуюся вторичную обмотку.
• Делают новую обмотку, применяя провод, диаметр которого не менее 10 мм.

Важно. Если у вас нет толстого провода, его можно заменить несколькими более тонкими проводниками. Главное, чтобы сумма их диаметров составила 10 и более мм.

Советы по использованию трансформатора

1. При работе с толстым проводом можно удалить его толстый изоляционный слой и заменить его изолентой, одна сторона которой имеет основу из ткани. В этом случае обмотку будет сделать проще.
2. Если вы работаете над сварочным аппаратом, имейте в виду, что он подойдет для соединения тонких листов металла.
3. Для сварки толстых пластин и увеличения мощности вам понадобится второй трансформатор.

Подпишитесь на наши Социальные сети

Трансформатор от микроволновки: характеристики и применение

Микроволновая печь давно стала неотъемлемой частью каждой кухни. Постоянное использование бытовой техники требует внимания и ухода, своевременной замены вышедших из строя деталей. В некоторых случаях проявившийся дефект требует замены прибора.

Но не стоит сразу выбрасывать неисправную микроволновку: ее детали еще могут послужить.

Наиболее важной частью в устройстве является трансформатор, главным предназначением которого является преобразование переменного напряжения.

При правильном извлечении использовать его можно не только в СВЧ-печах.

Содержание статьи

Трансформатор из микроволновки

Описание

Деталь представляет собой небольшой блок с несколькими катушками.

Обмотки охватывают магнитопровод и занимаются преобразованием поступающей энергии.

При изготовлении ленточных обмоток используются такие материалы:

• медный эмальпровод с лаковой изоляцией:
• алюминиевый провод с защитой из стекловолокна.

Характеристики

Трансформаторы являются своеобразными источниками питания для магнетронов, которые выделяют тепло.

Они прокачивают мощность в 1500 — 2000 Вт, преобразуя её на выходе в 500 — 800 Вт. Трансформатор включает в себя несколько обмоток, поэтому он выглядит таким большим.

К первичной поступает напряжение в 220 вольт.

Вторичные снижают переменное напряжение, приводя к накальной обмотке. Она необходима для эмиссии электронов.

Следующая обмотка служит для возникновения постоянного напряжения. Электроны начинают своё движение, благодаря чему появляется излучение, необходимое для подогрева еды.

Варианты применения

При неисправности микроволновую печь часто выбрасывают.

В случае исправности трансформатора его можно вытащить и использовать в другом назначении.

Извлечение

При сохранении функций трансформатор может пригодиться в хозяйстве. Для этого требуется только аккуратно его снять.

Следует помнить, что процедура требует осторожности. При небольшой деформации магнитопровода или катушки устройство выйдет из строя.

Порядок действий

• Для извлечения прибора из печи нужно открутить основу кухонного аппарата и отсоединить крепёжные укрепления на корпусе. При возникновении повреждений возможен разрыв цепи. Это создаст дополнительные трудности при перемотке катушки.
• Ограничители силы тока, своеобразные шунты, следует снять.
• После выемки требуется небольшая очистка катушки и сердечника от мелкого мусора и стружки. Они могут возникнуть во время извлечения. Пыль удаляют небольшой щёткой.

Важно: кисточка должна быть чистой и сухой. Это позволит избежать риск возрастания загрязнений и замыканий при работе. Процедуру проводят только после отключения прибора из сети.

• При помощи простых и аккуратных действий удастся извлечь рабочий трансформатор для дальнейшей эксплуатации.

Для чего использовать

Сфера применения данных устройств не ограничивается только микроволновыми печами. Приложив немного усилий и затратив минимум времени из старого прибора можно сделать несколько новых.

При умелом подходе и точном монтировании старому трансформатору можно найти новое применение. Изготовление устройств потребует небольшое количество дополнительных материалов и займёт минимум свободного времени. Результат такой работы будет радовать ещё долгое время.

Грамотное извлечение, точность действий и последовательный монтаж позволят изготовить такие приборы, как сварочный аппарат или блок питания. Умельцы уверены, что наличие трансформатора всегда будет полезным в хозяйстве.

Предлагаем несколько идей применения важной детали микроволновой печи.

• Пригодный и правильно извлеченный трансформатор станет качественным сварочным аппаратом как для точечной, так и для дуговой сварки. Несмотря на то что на современном рынке представлено большое количество данного продукта, не каждый может позволить себе эту покупку. При правильном извлечении и монтировании такой сварочный аппарат станет настоящей находкой для каждого ценителя или того, кто любит проводить свободное время за созданием чего-то нового.
• Споттер — одна из разновидностей сварочного аппарата. Его применяют для выправления вмятин на кузове автомобиля. Изготовить такое устройство можно в домашних условиях. При добавлении нескольких рабочих материалов и точном монтаже получится споттер, не уступающий профессиональному. Он позволит проводить работы по выправлению автомобильного кузова на дому.
• Трансформатор микроволновой печи является настоящей находкой для радиолюбителей. Это весьма мощный инструмент для изготовления многих приборов. При монтаже его можно настроить на любые значения для преобразования энергии. Для этого необходимо срезать швы магнитопровода, снять и перемотать катушки. При правильной сборке и верном замере напряжения получится отличный блок питания. Он сможет преобразовывать сетевое напряжение до необходимых значений.

Модификация СВЧ трансформатора

Модификация СВЧ трансформатора

Перемотанный трансформатор для вашего блока питания должен соответствовать требованиям австралийского стандарта AS 3108, который требует применения 3 кВ переменного тока RMS. без разбивки между первичными и всеми вторичными, первичными и рамными, и вторичный и каркасный. (Для лиц, не являющихся гражданами Австралии, найдите спецификации испытаний, которые регулируют строительство трансформатора в вашей стране.)

Эта очень практичная спецификация является результатом огромного опыта, и был написан регулирующими органами, чтобы гарантировать, что пользователь устройства, такого как трансформатор или блок питания, не поражены электрическим током или получил травму по любой причине.

ТОЛЬКО ДУРАКИ ПРОПУСТИТЕ ТАКИЕ НОРМЫ …..

Это определенно не очередное бесполезное правительство. законодательства, и ВЫ должны приложить все усилия во время перемотки вашего трансформатор, чтобы обеспечить выполнение этой спецификации, и ваши усилия электрически сейф. Короче говоря, некачественной работе и юридическим причинам нет оправданий. все устройства, подключенные к сети и имеющие выходы, доступные пользователю должен соответствовать этой спецификации.

Прежде чем приступить к этой работе, напомните себе еще раз, что запасы подключен к сети переменного тока 240 вольт, и ошибки могут быть фатальными. За это причина, ваше мастерство должно быть первоклассным. Если у вас есть сомнения по поводу ваши способности, то либо найдите кого-нибудь, кто имеет право проверять вашу работу и скажу, приемлемо ли это, или найду профессионала, который сделает работа для вас. Помните также, что сердечник трансформатора должен быть физически подключен к сети заземления, и что первичная обмотка должна быть предохранена в соответствии с принципиальная электрическая схема.

НАСТОЯЩИЕ ИНСТРУКЦИИ ИЗГОТОВЛЯЮТ ТРАНСФОРМАТОР, КОТОРЫЙ ПОСТАВЛЯЕТ МАКСИМАЛЬНУЮ НЕПРЕРЫВНЫЙ ВТОРИЧНЫЙ ТОК ПОСТОЯННОГО ТОКА 8 А И ПИТАНИЕ SSB-ПЕРЕДАТЧИКА КОТОРАЯ ГЕНЕРИРУЕТ ДО 100 ВАТТ НА ПИК ГОЛОСОВОГО ПИКА (ТОК ПОДАЧИ ПИКОВ) ДО 20 АМПЕР, ПРИ СРЕДНЕМ ПОТРЕБНОМ ТОКЕ МЕНЕЕ 8 АМПЕР). ДЛЯ ДРУГИХ ПРИМЕНЕНИЯ, СМ. ПРЕДОСТЕРЕЖЕНИЯ В РАЗДЕЛЕ СТАТЬИ «ОБЩИЕ КОММЕНТАРИИ».

ТО ЖЕ ПЕРЕМОТКА ТРАНСФОРМАТОРА С БОЛЕЕ ТЯЖЕЛЫМ ВТОРИЧНЫМ ПРОВОДОМ БУДЕТ ПОДАЧА ПОСТОЯННОГО ТОКА 18-20 АМПЕР НЕПРЕРЫВНО, НО ВЫПРЯМИТЕЛЬ МОСТОВОГО РЕЖИМА 35 А ДОЛЖЕН БЫТЬ ЗАМЕНЕНО НА БОЛЬШЕ ТЯЖЕЛЫЕ ДИОДЫ.(СМ. «ДОБАВЛЕНИЕ БОЛЬШЕ GRUNT» ПОЗЖЕ В ЭТОМ СТАТЬЯ.

Модификация микроволнового трансформатора

Я использовал трансформатор от блока Sharp на 750 ватт, но любой трансформатор от Можно использовать микроволновую печь с большей выходной мощностью. Меньшие единицы используйте 1,2 витка / В, что означает, что вторичной обмотке 18 В требуется 22 витка. В более крупные блоки от 1kW ‘nukers’ имеют большие сердечники и используют 1 виток / вольт (18 вторичные витки). Проблема большинства современных микроволновых трансформаторов заключается в что сердечники были сварены вместе и не могут быть разобраны на перемотка.Необходимо найти другой способ быстрого удаления вторичная обмотка.

Пришло время надеть бело-голубую полосатую фартук, потому что лучший способ сделать это — использовать стамеску по дереву и большой молоток (см. фотографии). Как видно на фото вторичный удаляется с помощью долота, чтобы отрезать выступающий C-образный профиль меди по обе стороны от ядра. Работайте параллельно поверхности ламелей на уровне поверхности, поочередно атакуя обмотку с любой стороны.Приз от кусочков медной обмотки, которую вы разрезаете на ходу Будьте осторожны, чтобы не повредить меньшую первичную обмотку. Когда вы удалили выступающий медь с обеих сторон сердечника, вытесните оставшуюся пробку лака и медь из окна ламинирования, используя квадратный пуансон 12 мм. Далее удалить обмотка магнетронной нити. Теперь, используя тот же квадратный пуансон, удалите магнитные шунты с обеих сторон окна. Это небольшие группы I-образные пластины, которые располагаются непосредственно над первичной обмоткой 240 В.Очистить окно с удалением всей неплотной изоляции Используя острый нож Стэнли, отрежьте пару I-образных кусков дерева толщиной 3 мм или 3-х слойных ровно такой же ширины, как и окно. Они размещаются в том же положении, что и магнитные шунты только что сняты и заставляют первичную и вторичную обмотки быть хорошо разделенными. Используйте картон из старой папки manilla или тяжелой малярный скотч, чтобы закрыть остальную часть окна, убедившись, что все, что может повредить изоляцию вторичной обмотки.В частности, острые края необходимо превратить в гладкие радиусы с помощью лотов. картон / лента.

Быстро намотайте временную вторичную обмотку с 5 витками любого старого пластика. изолированным проводом, подключите 240 В к первичной обмотке и измерьте вторичную обмотку переменного тока. вольтаж. Рассчитайте количество витков / вольт и, следовательно, подсчитайте количество вторичных витков нужно для обмотки 18 вольт.

Удалите временную вторичную и Обмотайте реальную вторичную обмотку, используя стандартную пластиковую изоляцию 7 x 0.Проволока 69мм. Убедитесь, что изоляция используемого провода рассчитана на непрерывное работа при 90 градусах Цельсия или более (более низкие значения температуры не в любом случае доступны в наши дни). Пластиковая изоляция имеет внешний диаметр всего лишь на долю менее 4 мм. Электрики используют этот провод либо в одиночном, либо в Трехжильный провод для подключения к розеткам на 20 А (белая внешняя оболочка). В старом имперскими терминами это известно как 7 нитей диаметром 0,026 дюйма. Медь. Другой способ указать этот кабель, указав на площадь поперечного сечения медь, которая равна 2.5 квадратных миллиметров. Вам понадобится от 6 до 7 метров для вторички. Вы можете использовать любой провод для вторичной обмотки, при условии, что изоляция выдержит высокие температуры и поперечное сечение площадь составляет 2,5 квадратных миллиметра. Более тяжелый провод приведет к тому, что мостовой выпрямитель выйти из строя, потому что пиковые токи будут слишком высокими. Проволока меньшего диаметра просто перегреется. Не используйте одножильный провод, который почти невозможно аккуратно намотать. Провода с 2.Медный крест 5 квадратных миллиметров секции также доступны с более чем семью нитями и очень гибкий и легко наматывается. Аккуратно намотайте вторичную обмотку слоями, что существует минимальный зазор в 3 миллиметра между ним и любой частью первичная обмотка. Возможно, потребуется связать некоторые части обмотки с помощью лента, чтобы гарантировать это. Обмотка, в результате которой получается напряжение 18 В без нагрузки. или около 15 вольт при полной нагрузке. Добавьте пару дополнительных бит 3 мм МДФ или 3 слоя. по ширине трансформатора, чтобы вторичная обмотка не провисала и прикоснитесь к основному (см. фото).

Чтобы аккуратно намотать вторичную обмотку, нужно отрезать еще несколько кусочков толщиной 3 мм. точно соответствовать высоте окна. Их можно использовать для принудительного поворачивается, чтобы сесть через окно, когда вы наматываете каждый слой.

Когда все будет готово, проверьте трансформатор. Во время тестирования включить 1 Ом Резистор 10 Вт последовательно с первичной обмоткой. Вы будете удивлены ток нагрузки намагничивания вашего трансформатора, который, вероятно, будет около 2-3 А (2-3 В (среднеквадратичное значение на резисторе 1 Ом)) Это очень высокое значение вызвано железом в сердечнике, проводящем большую часть сетевого цикла в режиме насыщения.Этот метод означает, что вес и стоимость трансформатора сведены к минимуму, но он также имеет очень высокие потери, что требует охлаждения вентилятора трансформаторная сборка.

НИЖЕ НУЖНЫ ФОТОГРАФИИ, ПОКАЗЫВАЮЩИЕ, КАК РАБОТАЕТ ТРАНСФОРМАТОР. НАЗАД. ПРОСМОТРЕТЬ ЭТИ ФОТОГРАФИИ ПРИ ЧТЕНИИ ОПИСАНИЯ ВЫШЕ

Китай Производитель СВЧ магнетронов, СВЧ трансформаторы, поставщик источников питания

Содержание аудита: (щелкните логотип для получения дополнительных сведений)

 Общая информация

 Возможности внешней торговли

 Возможности исследования и разработки продуктов

 Система менеджмента и сертификация продукции

 Производственные мощности и контроль качества

Финансовое положение

 Рабочая обстановка

 Фото

Отраслевая информация

 Энергосбережение и сокращение выбросов

Микроволны101 | Катушки индуктивности

Щелкните здесь, чтобы перейти на страницу с сосредоточенными элементами

Вот введение в различные типы индукторов, используемых на сверхвысоких частотах.Это дополнительная страница к нашим страницам, посвященным СВЧ конденсаторам и СВЧ резисторам.

Предпосылки и определения индукторов

СВЧ индуктор модели

Математика индуктивности (отдельная страница)

Индуктивное сопротивление

Электромагнитные индукторы

Дроссели спиральные (проволочные)

Тороиды

Эмпирическое правило индуктивности Wirebond

Индуктивность через отверстие

Резонансы индуктивности

Дроссели с проволочной обмоткой

Скоро: как сделать свой

Спиральные индукторы

Программное обеспечение для моделирования индукторов (если кто-то выступит спонсором этой темы!)

Продавцы индукторов

Предпосылки и определения индукторов

Что такое индуктивность? Индуктивность противоположна емкости, это свойство, которое препятствует мгновенному сдвигу тока.Индуктивность не влияет на постоянный ток (катушка индуктивности пропускает постоянный ток), но с увеличением частоты идеальная катушка индуктивности начинает выглядеть как разомкнутая цепь.

Единицы индуктивности — это Генри, названный в честь представителя Зала славы микроволнового излучения Джозефа Генри, который был первым куратором Смитсоновского института среди других достижений. Для микроволновых частот индукторы обычно указываются в нано-Генри (10 ^-9 Генри).

Катушки индуктивности — проблемные пасынки микроволновых схем.Их сложнее смоделировать, чем конденсаторы, и они раньше отключаются по частоте. Они также имеют ограниченную пропускную способность по току, низкий коэффициент качества (и имеют потери) и могут излучать. Но они вам все равно понадобятся, так что узнайте о них больше здесь.

Дроссели с проволочной обмоткой

два типа: воздушный сердечник и другой сердечник

Ферритовые бусины

Дроссели спиральные

См. Формулу для спиральных индукторов здесь:

Микрополосковые спиральные микрополосковые индукторы являются обычным явлением для MMIC, а также предлагаются как дискретные компоненты.Когда-нибудь у них появится собственная страница Microwaves101 (как только появится спонсор!)

Чаще всего спиральные катушки индуктивности имеют прямоугольную форму, потому что их легче создавать и анализировать с помощью программного обеспечения САПР. Катушки индуктивности с круглой спиралью лучше работают на высоких частотах.

Спиральные индукторы, как известно, несут потери, особенно для больших значений. Это потому, что индуктор представляет собой очень тонкую линию, состоящую из множества квадратов, каждый из которых добавляет сопротивление. Добротность спиральных индукторов может быть довольно низкой.

Вычислить сопротивление постоянному току спиральной катушки индуктивности просто, и разработчики часто не обращают на нее внимания, пока не построят схему усилителя, и деталь не смещается правильно на первой итерации. Сначала вам нужно узнать сопротивление листа вашей металлизации в омах на квадрат, затем легко приблизительно определить количество квадратов, чтобы получить сопротивление. При вычислении радиочастотного сопротивления вам, возможно, придется учитывать эффект глубины скин-слоя.

Одно слово предостережения, спиральные индукторы могут излучать.Контрольный признак — это когда вы измеряете их в обоих направлениях с помощью анализатора цепей, а величина S11 и S22 сильно различается.

Распределенная индуктивность (Т-линия)

Еще впереди!

Продавцы индукторов

Глупый кролик, рекомендации предназначены только для спонсоров … А пока вам придется искать собственных продавцов индукторов!

Вниманию поставщиков индукторов … рассмотрите возможность спонсирования этой страницы, скоро она будет получать больше посещений в месяц, чем веб-сайт вашей компании!

Трансформаторы импульсных источников питания (SMPS)

Трансформаторы импульсных источников питания (SMPS) | Компоненты RS

Трансформаторы импульсных источников питания (SMPS)

Преобразователи импульсных источников питания (SMPS) — это высокоэффективная форма трансформатора, используемая в таких устройствах, как персональные компьютеры .

Импульсный источник питания — это электронный источник питания, в состав которого входит импульсный регулятор для эффективного преобразования электроэнергии. Подобно другим источникам питания, SMPS передает мощность от источника постоянного или переменного тока (который часто является сетью) на нагрузки постоянного тока, такие как персональный компьютер, при этом преобразуя характеристики напряжения и тока.

Каким образом работают ли трансформаторы импульсного источника питания (SMPS)?

Любой импульсный источник питания, который получает питание от линии переменного тока (также известный как «автономный» преобразователь), требует трансформатор для гальванической развязки, предотвращающий протекание тока.Некоторые преобразователи постоянного тока в постоянный могут также включать в себя трансформатор.

Трансформаторы SMPS работают на высокой частоте. Большая часть экономии (а также экономии места) при использовании автономных источников питания достигается за счет меньшего размера высокочастотного трансформатора.

Типы трансформаторов импульсного источника питания (SMPS)

Трансформаторы SMPS имеют множество различных применений. Их можно использовать в качестве широкополосных трансформаторов, преобразователей постоянного тока в постоянный, маломощных преобразователей постоянного тока в постоянный, импульсных трансформаторов и оборудования для источников питания, среди прочего.

Наш веб-сайт использует файлы cookie и аналогичные технологии, чтобы предоставить вам лучший сервис при поиске или размещении заказа, в аналитических целях и для персонализации нашей рекламы для вас. Вы можете изменить настройки файлов cookie, прочитав нашу политику использования файлов cookie. В противном случае мы будем считать, что вы согласны с использованием файлов cookie.

Хорошо, я понимаю

ЭЛЕКТРОМАГНИТ от СВЧ трансформаторов

На видео 0054 мы экспериментировали с трансформаторами из сломанных микроволн, создающими очень сильный электромагнит.Этот электромагнит предназначен для установки на кран, который мы уже сделали в нашей мастерской, чтобы можно было поднимать тяжелые металлические предметы.

Чтобы начать конкретный проект, мы сняли трансформаторы с трех разрушенных микроволновых печей. Затем мы разрезали верхнюю поверхность трансформатора и сняли вторичную обмотку, заменив ее первичной. Таким образом мы превратили трансформатор в электромагнит. Такая же процедура была применена ко всем трем трансформаторам.

Как только мы измерили размеры трех трансформаторов, мы взяли круглый фланец толщиной 10 мм и длиной 25 см, который был проколот посередине, чтобы поместить металлическую петлю, и это точка, которую мы собираемся использовать для вешаем наш электромагнит на кран. Вокруг фланца мы склеили металлическую ленту, сделанную из бруска шириной 5 см и толщиной 5 мм. Внутренняя сумма высоты гнева составляет 4 см, так как это ширина стержня за вычетом ширины фланца.

После этого мы поместили трансформаторы в конструкцию, о которой уже говорилось выше, и они были мягко склеены, чтобы не менять место на следующем этапе процедуры. Затем мы соединили наши электромагниты в ряд и оценили их электрическое сопротивление, чтобы выбрать подходящий трансформатор для электроснабжения. Пока соединения были выполнены, мы ставим опоры по бокам во внутренней части металлического гнева.Кроме того, мы проверили, хорошо ли работают наши электромагниты, а затем приступили к нашему проекту, заполнив металлический каркас смолой.

Сначала мы нанесли смолу, которая используется для стекловолокна, а затем мы использовали эпоксидную смолу в сочетании с черным цветом. Причина, по которой мы изначально использовали обычную смолу, заключалась в том, что эпоксидная смола намного дороже. При этом мы заполнили зазоры, создав очень бетонную конструкцию, увеличив электрические характеристики и защитив катушку, а также наши соединения от любых повреждений во время ее использования.Из-за того, что поверхность стала твердой, мы удалили из смолы весь ненужный материал и использовали фрезерный станок, чтобы сделать поверхность более гладкой.

Кроме того, удалив ненужный материал из рамы, нам удалось уменьшить металлическую высоту трансформатора. Таким образом мы добились увеличения мощности электромагнитов.

Более того, конкретная конструкция может быть перемещена в любое место из магазина и размещена в различных подъемных машинах, поскольку она может питаться от батарей, а кран, хранящийся в нашем магазине, питается от трансформатора 24v 15A as а так же от батареек.Причина этого — в целях безопасности, так как в случае прерывания подачи электричества от трансформатора по какой-либо причине, электромагнит автоматически будет получать питание от батарей и не перестанет работать. Таким образом, удерживаемый в данный момент предмет не упадет, что предотвратит возможные несчастные случаи. Кроме того, был применен сигнал тревоги, чтобы предупредить об отключении электричества, чтобы немедленно устранить проблему и чтобы объект не мог успокоиться.

Каждый раз, когда электромагнит работает правильно, на кране загорается красный свет, указывая на то, что все работает нормально. Сила конкретного электромагнита впечатляет, так как в каждом эксперименте, который мы проводили, поднимая более 200 кг, его характеристики были превосходными, без каких-либо проблем. Электромагнит обычно должен питаться от трансформатора 48v 12A , но поскольку это было невозможно из-за его высокой стоимости, мы использовали трансформатор, который у нас уже был.

Наконец, мы считаем, что наш электромагнит способен поднять более 600 кг в идеальных условиях (толщина металла, эффективная подача электроэнергии, вид материала). Хотя конкретная конструкция идеально подходит для удовлетворения наших потребностей, в будущем мы могли бы сделать электромагнит гораздо большего размера, используя больше трансформаторов только для экспериментальных целей и для удовлетворения нашего личного желания!

000

000

000

000

000

0005 % 2790 0 объект > endobj xref 2790 136 0000000016 00000 н. 0000018009 00000 п. 0000018114 00000 п. 0000019307 00000 п. 0000019667 00000 п. 0000019706 00000 п. 0000019977 00000 п. 0000020169 00000 н. 0000020268 00000 п. 0000020460 00000 п. 0000020559 00000 п. 0000020674 00000 п. 0000022414 00000 п. 0000024176 00000 п. 0000024450 00000 п. 0000025106 00000 п. 0000025711 00000 п. 0000025824 00000 п. 0000026079 00000 п. 0000026618 00000 п. 0000026900 00000 п. 0000027513 00000 п. 0000027630 00000 н. 0000028282 00000 п. 0000028845 00000 п. 0000029365 00000 п. 0000029830 00000 н. 0000031927 00000 п. 0000032234 00000 п. 0000032422 00000 п. 0000032662 00000 п. 0000032998 00000 н. 0000033280 00000 п. 0000033553 00000 п. 0000033810 00000 п. 0000034083 00000 п. 0000034595 00000 п. 0000036275 00000 п. 0000036394 00000 п. 0000036664 00000 н. 0000038598 00000 п. 0000040441 00000 п. 0000041090 00000 п. 0000041203 00000 п. 0000041839 00000 п. 0000042113 00000 п. 0000044341 00000 п. 0000046140 00000 п. 0000047678 00000 п. 0000051305 00000 п. 0000051726 00000 п. 0000052147 00000 п. 0000057320 00000 п. 0000059970 00000 н. 0000065031 00000 п. 0000066832 00000 п. 0000066871 00000 п. 0000066901 00000 п. 0000071948 00000 п. 0000103975 00000 н. 0000109538 00000 п. 0000114339 00000 н. 0000116820 00000 н. 0000168939 00000 н. 0000169889 00000 н. 0000169965 00000 н. 0000170041 00000 н. 0000170159 00000 н. 0000170470 00000 н. 0000170547 00000 н. 0000186663 00000 н. 0000186997 00000 н. 0000187021 00000 н. 0000187090 00000 н. 0000187208 00000 н. 0000187892 00000 н. 0000187969 00000 н. 0000188279 00000 н. 0000188356 00000 н. 0000188663 00000 н. 0000188892 00000 н. 0000189302 00000 н. 0000189426 00000 н. 0000189620 00000 н. 0000189815 00000 н. 00001

00000 н. 00001

00000 н. 0000190398 00000 н. 0000190592 00000 н. 0000190783 00000 н. 0000190977 00000 н. 0000191174 00000 н. 0000191369 00000 н. 0000191598 00000 н. 0000192008 00000 н. 0000192132 00000 н. 0000192324 00000 н.
