Блок предохранителей на ваз 2107 карбюратор. Блок предохранителей ВАЗ 2107: расположение, схема и назначение

Где находится блок предохранителей на ВАЗ 2107. Какие бывают типы блоков предохранителей на «семерке». За что отвечает каждый предохранитель в монтажном блоке ВАЗ 2107. Чем отличаются схемы старого и нового образца. Как устроена система защиты электрооборудования в классическом автомобиле.

Расположение блока предохранителей на ВАЗ 2107

Блок предохранителей на ВАЗ 2107 расположен под капотом автомобиля со стороны пассажира, рядом с лобовым стеклом. Он представляет собой пластиковый корпус с крышкой, внутри которого находятся предохранители и реле. Это основной элемент защиты электрооборудования автомобиля от перегрузок и коротких замыканий.

Как найти блок предохранителей на ВАЗ 2107? Откройте капот и посмотрите на правую часть моторного отсека рядом с лобовым стеклом — там вы увидите прямоугольный пластиковый блок с крышкой. Это и есть монтажный блок с предохранителями и реле.

Типы блоков предохранителей на ВАЗ 2107

На автомобилях ВАЗ 2107 устанавливались два типа блоков предохранителей:

• Старого образца — с цилиндрическими плавкими предохранителями
• Нового образца — с плоскими ножевыми предохранителями

Основное отличие между ними заключается в типе используемых предохранителей. В блоке старого образца применялись цилиндрические плавкие вставки, а в новом — плоские ножевые предохранители. Схема расположения и назначение предохранителей также немного отличаются.

Схема предохранителей ВАЗ 2107 старого образца

Блок предохранителей старого образца на ВАЗ 2107 содержит 17 плавких предохранителей. Рассмотрим назначение каждого из них:

1. F1 (8А/10А) — задние фонари, свет заднего хода, вентилятор отопителя, обогрев заднего стекла
2. F2 (8А/10А) — очистители и омыватели лобового стекла и фар
3. F3 (8А/10А) — резервный
4. F4 (8А/10А) — резервный
5. F5 (16А/20А) — обогрев заднего стекла
6. F6 (8А/10А) — прикуриватель, розетка для переносной лампы
7. F7 (16А/20А) — звуковой сигнал, вентилятор охлаждения радиатора
8. F8 (8А/10А) — аварийная сигнализация
9. F9 (8А/10А) — противотуманные фары, регулятор напряжения
10. F10 (8А/10А) — комбинация приборов, указатели поворотов
11. F11 (8А/10А) — стоп-сигналы, освещение салона
12. F12 (8А/10А) — дальний свет правой фары
13. F13 (8А/10А) — дальний свет левой фары
14. F14 (8А/10А) — габаритные огни слева
15. F15 (8А/10А) — габаритные огни справа
16. F16 (8А/10А) — ближний свет правой фары
17. F17 (8А/10А) — ближний свет левой фары

Схема блока предохранителей ВАЗ 2107 нового образца

Блок предохранителей нового образца на ВАЗ 2107 имеет несколько иную компоновку и назначение предохранителей:

1. Задние фонари, вентилятор отопителя, обогрев заднего стекла
2. Очистители лобового стекла
3. Резервный
4. Резервный
5. Обогрев заднего стекла
6. Прикуриватель, часы, розетка
7. Звуковой сигнал, вентилятор радиатора
8. Аварийная сигнализация
9. Противотуманные фары, регулятор напряжения
10. Комбинация приборов
11. Стоп-сигналы, освещение салона
12. Дальний свет фар
13. Ближний свет фар
14. Габаритные огни, подсветка номера
15. Указатели поворотов

Особенности блока предохранителей ВАЗ 2107

Блок предохранителей ВАЗ 2107 имеет ряд особенностей, которые стоит учитывать при эксплуатации автомобиля:

• Наличие двух типов блоков (старого и нового образца) с разными схемами
• Использование как плавких, так и ножевых предохранителей
• Совмещение в одном блоке предохранителей и реле
• Наличие резервных гнезд для дополнительного оборудования
• Возможность замены блока старого образца на новый

Почему важно знать особенности блока предохранителей? Это позволяет быстро находить и устранять неисправности в электрооборудовании автомобиля, а также грамотно устанавливать дополнительное оборудование.

Проблемы с блоком предохранителей ВАЗ 2107

Несмотря на простоту конструкции, блок предохранителей ВАЗ 2107 может иметь некоторые проблемы:

• Окисление контактов, приводящее к нарушению электрического соединения
• Оплавление пластиковых частей предохранителей из-за перегрева
• Потеря контакта между предохранителем и гнездом
• Неправильный номинал установленных предохранителей
• Короткое замыкание в защищаемых цепях

Как решить проблемы с блоком предохранителей? Регулярно проверяйте состояние контактов и предохранителей, очищайте их от загрязнений, при необходимости заменяйте поврежденные элементы. Никогда не ставьте предохранители большего номинала или самодельные перемычки вместо сгоревших предохранителей.

Советы по обслуживанию блока предохранителей ВАЗ 2107

Для поддержания блока предохранителей ВАЗ 2107 в исправном состоянии рекомендуется:

1. Регулярно проверять состояние предохранителей и очищать контакты
2. Использовать только предохранители соответствующего номинала
3. При частом перегорании предохранителя искать причину в защищаемой цепи
4. Держать в автомобиле запасные предохранители разных номиналов
5. При установке дополнительного оборудования использовать резервные гнезда

Зачем нужно обслуживать блок предохранителей? Регулярное обслуживание поможет избежать внезапных отказов электрооборудования и обеспечит надежную работу всех систем автомобиля.

Модернизация блока предохранителей ВАЗ 2107

Некоторые владельцы ВАЗ 2107 проводят модернизацию блока предохранителей для повышения надежности и удобства обслуживания:

• Замена блока старого образца на новый с ножевыми предохранителями
• Установка дополнительных реле для разгрузки штатных цепей
• Монтаж светодиодных индикаторов перегорания предохранителей
• Использование герметичного корпуса для защиты от влаги
• Применение предохранителей с керамическим основанием вместо пластиковых

Стоит ли модернизировать блок предохранителей? Это может быть полезно при частых проблемах с электрикой или установке мощного дополнительного оборудования. Однако любые изменения должны производиться с учетом особенностей электросистемы автомобиля.

Где находятся предохранители на ваз 2107 карбюратор

Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор

Содержание статьи

1. Какой предохранитель за что отвечает ВАЗ 2107
2. Расположение блока предохранителей
3. Схема предохранителей ВАЗ 2107 старого образца
4. Схема блока предохранителей ВАЗ 2107 нового образца

Расположение блока предохранителей ВАЗ 2107 под капотом

Монтажный блок предохранителей и реле цифра 5

С открытой крышкой он выглядит вот так

Расположение предохранителей и реле ВАЗ 2107

На автомобилях более раннего выпуска устанавливался старый блок предохранителей

Предохранители ВАЗ 2107 старого образца

Номер предохранителя (номинальный ток)*

Назначение предохранителей ВАЗ 2107

Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)

Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107

Нагревательный элемент обогрева заднего стекла и его реле (контакты)

Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы

Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.

Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.

Дальний свет (правая фара). Обмотка включения реле очистителей фар

Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа

Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика

Ближний свет (правая фара). Обмотка включения реле очистителя фар

Ближний свет (левая фара)

* В знаменателе для предохранителей штыревого типа

Реле ВАЗ 2107

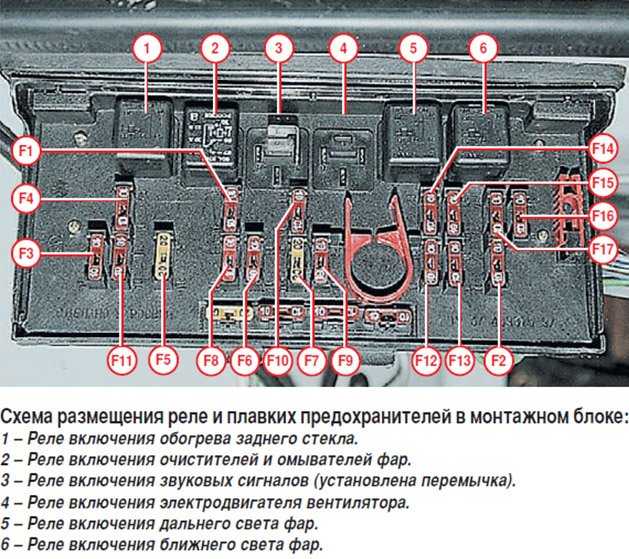

1. Расположение реле и плавких предохранителей штыревого типа в мон­тажном блоке:
2. Реле включения обогрева заднего стекла.
3. Реле включения очистителей и омывателей фар.
4. Реле включения звуковых сигналов (установлена перемычка).
5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
6. Реле включения дальнего света фар.
7. Реле включения ближнего света фар.

Предохранители ВАЗ 2107 инжектор

Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком.

Сегодня поговорим с вами о предохранителях электрических цепей в ВАЗ 2107, рассмотрим в деталях какой предохранитель за что отвечает. Решил написать этот пост , так как мой пост о предохранителях на ваз 2106 оказался весьма популярным.

Предохранители ВАЗ 2107 старого образца

Начну с того, что на ВАЗ 2107 могут устанавливаться два блока предохранителей — старого и нового образца. Разница между ними в том, что в блоке предохранителей ВАЗ 2107 нового образца применяются предохранители ножевого типа.

По ссылке выше вы сможете ознакомится с темой, что сделать чтобы не плавились предохранители на ВАЗ 2105, 2107, там я все детально расписываю и показываю. Блок предохранителей ВАЗ 2107 не блещет надежностью, так как предохранители довольно часто теряют контакт, а также плавятся пластмассовые части предохранителей. Но тем не менее существуют несколько рекомендаций, которые могут помочь вам победить эти злобные предохранители:

Спасибо за подписку!

• Слегка доработать блок предохранителей, так как сделал это я.
• Следить за чистотой надежностью контакта между предохранителем и гнездом
• Использовать предохранители не на пластмассовой основе, а на керамической
• Заменить блок на блок нового образца

То что написано выше, подразумевает, что во всех цепях отсутствует короткое замыкание и проводка исправна.

Внимание! Крайне не рекомендую вставлять вместо предохранителей монеты и тп. Видел таких, что вместо предохранителя вставляли пятикопеечные монеты и проводку, которая оплавилась. Но им повезло, так как она не загорелась. Не глупите!

Но перейдем непосредственно к блоку предохранителей ВАЗ 2107 старого образца. Он включает в себя как и предохранители так и реле, также некоторые предохранители вынесены за блок предохранителей. Предохранители нумеруются слева на право, если смотреть на блок спереди, также в подсказку вам будет крышка, на ней нарисовано за что отвечает какой предохранитель.

Какой предохранитель за что отвечает ВАЗ 2107

1. Первый предохранитель блока отвечает за свет заднего хода, вентилятор отопителя, обогрев заднего стекла (питание реле) и его индикацию, также в ВАЗ 2104 отвечает за дворник задней двери
2. Второй предохранитель отвечает за очиститель и омыватель ветрового стекла и фар, просто говоря второй предохранитель отвечает за дворники и омыватель.
3. Третий предохранитель в ВАЗ 2107 оставлен в резерв, его можно использовать для дополнительного оборудования.
4. Четвертый предохранитель также оставлен в резерве
5. Пятый предохранитель отвечает за нагревательный элемент обогрева заднего стекла.
6. Шестой предохранитель отвечает за прикуриватель, а также розетку переносной лампы.
7. Седьмой предохранитель отвечает за звуковой сигнал, также за вентилятор радиатора системы охлаждения.
8. Восьмой предохранитель нужно смотреть, если не работает аварийная сигнализация, в режиме поворотов отвечает другой предохранитель.
9. Девятый предохранитель защищает цепь противотуманных фар и на некоторых автомобилях реле регуляторов с генератором Г-222.
10. Десятый предохранитель защищает достаточно много цепей среди которых — вся индикация панели приборов, лампа сигнализатора и реле зарядки, также этот предохранитель защищает цепь указателей поворотов в режиме указателя поворотов, вольтметр, лампы и указатели топлива, давления масла, уровня тормозной жидкости, управление пневмоклапаном карбюратора, также реле стояночного тормоза, которая обеспечивает мигание лампы ручника.
11. Одиннадцатый предохранитель отвечает за лампы стоп сигнала и освещения салона.
12. Двенадцатый предохранитель отвечает за за цепь фары дальнего света (правая), а также питает обмотку реле очистителей фар.
13. Тринадцатый предохранитель отвечает за левую фару в режиме дальнего света, а также питает лампу индикации включения дальнего света на панели приборов.
14. Четырнадцатый предохранитель отвечает за левый передний и правый задний габарит, а также питает подкапотную лампу и подсветку номерного знака.
15. Пятнадцатый предохранитель отвечает за передний правый и задний левый габарит, лампы подсветки приборов, освещения вещевого ящика и подсветки прикуривателя.
16. Шестнадцатый предохранитель отвечает за ближний свет правой фары, а также питает обмотку включения очистителей фар.
17. Семнадцатый предохранитель питает ближний свет левой фары.

Что касается реле, то они также расположены в блоке предохранителей:

1. Реле под номером один включает обогрев заднего стекла
2. Реле под номером два служит для включения очистителей и омывателей фар (если такие установлены)
3. Третье реле служит для включения сигналов если их два, если один, то установлена перемычка
4. Четвертое реле — включение электровентилятора охлаждения радиатора
5. Пятое реле предназначено для включения дальнего света фар
6. Шестое реле предназначено для включения ближнего света фар

Всем привет сегодня рассмотрим предохранители на автомобиле ВАЗ 2107. Жгуты проводов на семёрке соединяются через блок предохранителей. Монтажный блок автомобиля играет важную роль и защищает от перегрузок, а так же от короткого замыкания.

Расположение блока предохранителей

Основная часть предохранителей ВАЗ 2107 находятся под капотом автомобиля. Также в данном блоке присутствуют реле. Где находится предохранители? этим вопросом, наверное, в первую очередь задаются те, кто только купил автомобиль. А находится монтажный блок под капотом около лобового стекла со стороны пассажира. Автомобиль ВАЗ 2107 оснащается двумя видами блока предохранителей, старого и нового образца.

Схема предохранителей ВАЗ 2107 старого образца

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей

F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)	Резервные
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)	Ближний свет (левая фара)

Схема блока предохранителей ВАЗ 2107 нового образца

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
