При парковке в стесненных условиях для контроля пространства позади машины используются ультразвуковые датчики или видеокамера, передающая картинку на монитор в салоне автомобиля. Установка камеры заднего вида осуществляется в заводских условиях или в дилерских центрах, но владелец может смонтировать оборудование самостоятельно.

Необходимые инструменты и материалы

В стандартный комплект видеокамер входит базовый набор материалов, используемых при осуществлении монтажных работ. Но оборудование китайского производства комплектуется проводами и клеммами низкого качества, которые рекомендуется заменить. Набор инструментов зависит от конструктивных особенностей, способа установки и коммутации оборудования. Например, существуют видеокамеры, интегрированные в пластиковую рамку для номерного знака (модель Auto Expert VC-204).

Чтобы своими руками смонтировать камеру для вида пространства позади автомашины, потребуются инструмент и материалы:

• аккумуляторная дрель с набором сверл;
• чертежный набор для разметки;
• коммутационные кабели и штекеры;
• метизные изделия для крепления компонентов;
• приспособления для снятия магнитолы, которая используется для вывода изображения на дисплей;
• изоляционная лента или термоусадочная трубка.

Где и как установить

Оборудование необходимо установить на задней части машины (например, на крышке багажника вместо плафона подсветки номерного знака). Допускается размещение оборудования на задней полке в салоне, но в этом случае угол обзора уменьшается (из-за крышки багажного отделения). Если владелец автомашины выбрал хорошее место, то при движении в сырую погоду объектив не забрасывается грязью, а при маневрировании задним ходом обеспечивается обзор пространства по бокам от бампера.

Подготовка места для установки

Перед тем как установить камеру на автомобиль, необходимо подготовить место для монтажа.

Если изделие планируется поместить вместо плафона подсветки номера, то требуется вынуть штатный светильник и доработать полученное отверстие в соответствии с габаритами корпуса видеокамеры.

На некоторых автомобилях (например, на фургонах) оборудование может устанавливаться на верхней части кузова, в котором требуется просверлить отверстия. Кромка обрабатывается специальным составом, предотвращающим образование коррозии.

Монтаж

Чтобы установить камеру заднего вида на автомобиль своими руками, необходимо:

1. Распаковать оборудование и закрепить корпус изделия в прямоугольном отверстии для плафона подсветки. В набор входит уплотнительная прокладка из резины; изделие удерживается в рамке защелками или винтами. При использовании универсальных моделей, выпускаемых в Китае, может потребоваться доработка сопрягаемых поверхностей.
2. Затем устанавливаем жгут кабелей, по которым подается питание, и транслируется видеосигнал. В конструкции оборудования могут использоваться светодиоды для подсветки, шнуры выводятся в салон машины. Жгут закрывается гофрированной трубкой, которую крепим к силовому каркасу и петлям крышки при помощи пластиковых хомутов. Допускается использование штатного гофрированного чехла для защиты кабелей электропитания.
3. Если в конструкции объектива применяется форсунка для подачи омывающей жидкости, то необходимо поставить гибкий шланг для подачи воды. Трубка подключается к системе омывания; очистка объектива производится одновременно с удалением грязи с поверхности заднего стекла.
4. После завершения монтажа необходимо проверить надежность фиксации элементов; соединительный шнур не должен натягиваться или переламываться при закрывании и открывании крышки багажника.

При использовании беспроводной модели монтаж упрощается; владельцу необходимо смонтировать объектив и корректно расположить антенну для передачи видеосигнала к приемнику. Если используется рамка с интегрированной видеокамерой, то крепление осуществляется на штатное место для номерного знака. Кабели прокладываются внутри крышки, а затем выводятся к точкам подачи питания и автомагнитоле.

Как подключить

Чтобы подключение своими руками питание и кабели для передачи сигналов, требуется проанализировать схему коммутации и отключить батарею от бортовой сети автомашины. Не рекомендуется прокладывать шнуры в салоне поверх ковролина, поскольку существует риск повреждения проводки ногами водителя или пассажиров. Для соединения кабелей рекомендуется использовать штекеры или скрутку (скрученные концы изолируются при помощи поливинилхлоридной ленты или усадочной трубки).

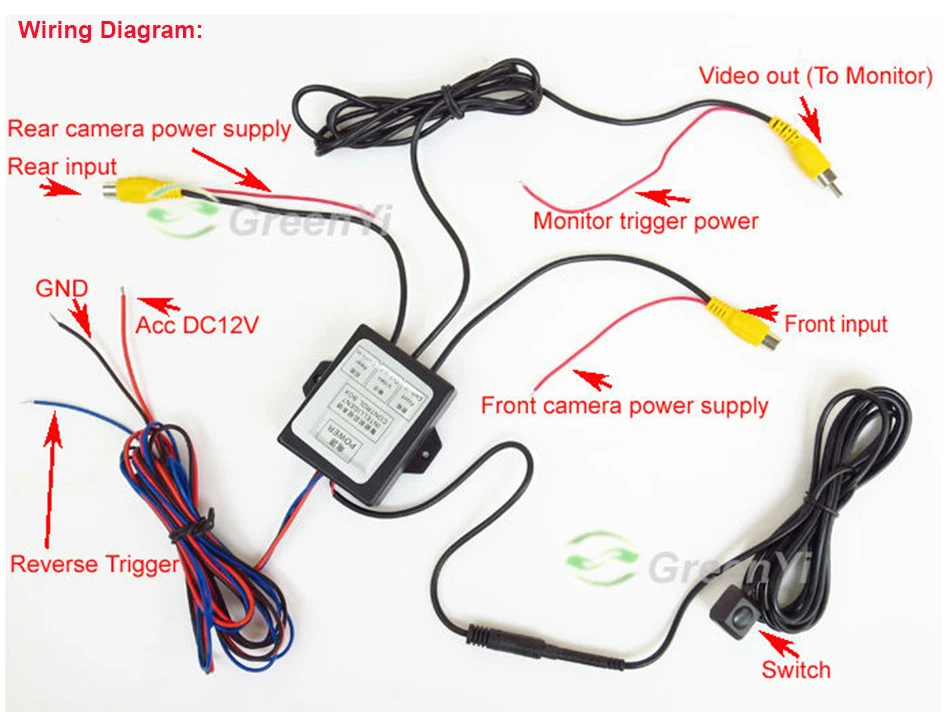

Схема

Стандартная схема подключения состоит из нескольких цепей:

• трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
• подача питания к видеокамере в момент включения передачи заднего хода;
• обеспечение работоспособности светодиодов подсветки.

Подключение питания

Перед подсоединением электрических цепей рекомендуется проверить работу видеокамеры, зацепив напрямую кабели питания к прикуривателю или аккумулятору при работающем моторе. Чтобы правильно подключить камеру к бортовой сети, необходимо вывести провод к блоку предохранителей, расположенному под панелью приборов. Для коммутации выбирается вставка, отвечающая за работу ламп индикации заднего хода. Чтобы уменьшить длину проводки, кабели можно подсоединить к фонарю заднего хода.

При использовании на машине парктроника или парковочного ассистента спереди и сзади питание подается от контроллера управления, расположенного в багажном отсеке.

Вне зависимости от способа коммутации шнур заземления крепится к кузову автомашины в багажном отделении (в конструкции автомобилей предусмотрены специальные болты для подачи отрицательного сигнала питания). Светодиоды подсветки коммутируются параллельно основной цепи питания. Постоянная подача питания к видеокамере запрещается, поскольку устройство выходит из строя.

Проводка кабелей в салоне автомобиля

Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

1. Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
2. Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
3. Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

Подключение монитора

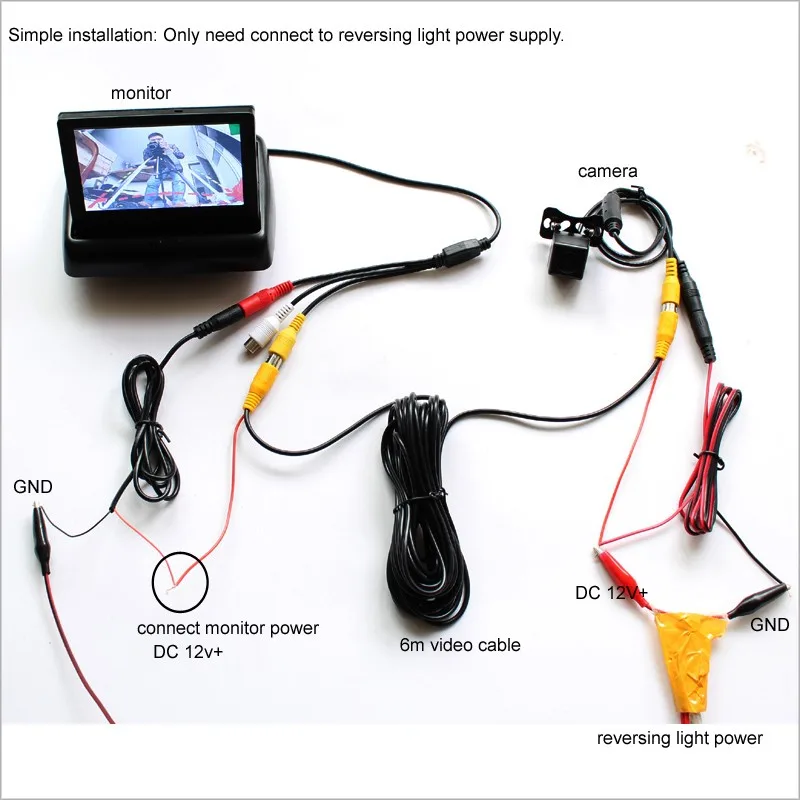

Смонтированная камера подключается к отдельному монитору или магнитоле при помощи тюльпанов, которые устанавливаются в предусмотренные конструкцией штекеры. Для питания отдельного экрана необходимо обеспечить подачу питания. Качественно поставленный жидкокристаллический монитор не перекрывает обзор с места водителя и срабатывает при включении передачи заднего хода. При заглушенном моторе и движении передним ходом питание на мониторе отсутствует.

Видеокамера заднего вида и монитор оборудованы штекерами, изготовленными из пластика одинакового цвета. Идентичная цветовая маркировка позволяет корректно определить назначение кабелей. После установки и соединения компонентов производится подсоединение аккумулятора к бортовой сети и тестовый запуск системы обзора.

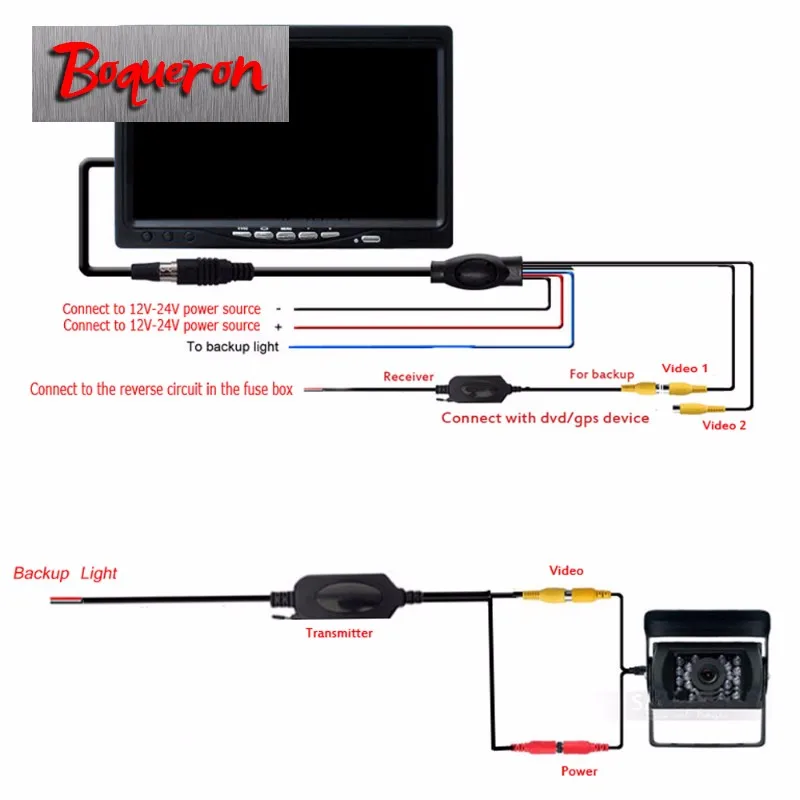

Если используется беспроводная камера, то к монитору подключается приемник сигналов (устройство требует коммутации к бортовой сети). При использовании подобного оборудования следует учитывать задержку между моментом включения заднего хода и появлением картинки на экране. Временной интервал, составляющий 3-4 секунды, необходим для инициализации и сопряжения передающего блока и приемного устройства.

Как отрегулировать

После того как установлена видеокамера и смонтирована проводка, проверьте работоспособность устройства и отрегулируйте положение объектива. Для регулировки может использоваться гибкая металлическая пластина, на которой крепится оборудование. На части видеокамер применяется объектив, который поворачивается относительно корпуса изделия. Дополнительно необходимо настроить головное мультимедийное устройство, которое используется для отображения картинки.

Дальнейшая настройка в автомобиле позволяет изменить разрешение изображения, а также скорректировать яркость и контрастность. На основе полученного изображения владелец автомашины может отрегулировать положение объектива, обеспечивая максимальный захват пространства позади кузова. На магнитолах марки Pioneer возможно зеркальное отображение картинки; для устранения дефекта необходимо изменить полярность сигнала, предупреждающего о включении передачи заднего хода.

• Камера заднего вида на Рено Логан
• Установка камеры заднего вида на Тигуан
• Камера заднего вида на Ниву Шевроле
• Установка камеры заднего вида на Шевроле Круз
• Какая камера заднего вида лучше для авто

Камеры заднего вида: вопросы и ответы

Последние два вопроса можно объединить в один. Ниже расскажем, какой средний ресурс у автомобильных камер AVEL, каков гарантийный срок и с какими проблемами чаще всего обращаются в наш сервисный центр.

Статистические данные, которые мы старательно собираем на протяжении многих лет работы, позволяют нам уверенно заявить, что средний срок работы автомобильной камеры заднего вида составляет 3-4 года. Встречаются среди автомобильных камер и долгожители. Так, у одного из наших постоянных клиентов камера на автомобиле служит уже 9 лет. Чаще всего после 3-4 лет автовладелец меняет свой автомобиль на новый и приходит к нам уже за другой камерой. Однако мы приводим статистику по клиентам, у которых камера действительно вышла из строя по той или иной причине после гарантийного срока. Обычно они берут такую же модель камеры, при этом замена камеры занимает несколько минут.

Также по нашей статистике процент брака за год составляет всего 2-3% в зависимости от модели. За год мы продаём около 5000 камер заднего вида, при этом в тот же год заменяем по гарантийным случаям около 130 камер. Здесь стоит отметить, что самая частая проблема, с которой к нам обращаются в сервисный центр, – это отсутствие изображения. Диагностика проводится сразу при клиенте, и, если камера действительно не работает, она заменяется на новую. После чего старая камера разбирается для подробного изучения причины поломки.

Таким образом, мы выявили 2 основные причины поломки камер:

Самая распространённая причина поломки камеры заднего вида – это заливка водой, несмотря на заявленную степень защиты IP67. Проанализировав ситуацию, мы пришли к выводу, что зачастую на автомобильных мойках в камеру бьют сильной струёй воды, поднося сопло пистолета непосредственно к камере.

Конечно, это приводит к нарушению герметичности, так как сильная струя воды продавливает герметик. Мы всегда идём на встречу нашим покупателям и без лишних вопросов меняем камеру на новую. Однако предупреждаем, что защита IP67 – это защита от погружения в воду, а не от моек высокого давления. Лучше всего, если сопло мойки высокого давления будет находиться не ближе 50 см от самой камеры.

Вторая причина поломки – это заводской брак: недочёты при сборке камеры или выход из строя электронных элементов.

В конце статьи хотим рассказать Вам о самых распространённых негарантийных случаях, с которыми к нам обращаются. Их не так много, и чаще всего они являются следствием непрофессионального подключения / установки.

Человек обращается к гаражному мастеру или мастеру, который не самым лучшим образом разбирается в установке дополнительного оборудования, и получает на выходе некачественную услугу и сломанную камер

Итак, самый распространенный негарантийный случай – это сгоревший процессор камеры заднего вида. Специалист сервисного центра сразу определяет такую проблему, так как она проявляется при визуальном осмотре проводки.

Самая распространенная проблема – это отсутствие на камере блочка, понижающего напряжение. Его отрезают, чтобы было легче провести проводку, и на место не ставят. Таким образом, на камеру подаётся напряжение большее, чем должно быть (12 Вольт вместо 5 Вольт), и камера перегорает.

Вторая причина отказа от замены по гарантии – это отрезанный провод, опять же для облегчения проводки кабеля по автомобилю. Провод от камеры отрезают, но не всегда понимают, как соединить их обратно, часто путая провода питания камеры и провода видеосигнала. В этом случае камера выходит из строя моментально.

Конечно, негарантийных случаев не так много, но они имеют место быть. Поэтому мы призываем Вас быть внимательными при самостоятельной установке или обращаться в проверенные установочные центры.

​Как настроить и использовать камеру заднего вида для вождения

• 10 апреля 2019 г.

Примечание перед публикацией: непрерывный поток видео, который показывает заднюю часть вашего автомобиля, может серьезно отвлекать от вождения, и важно убедиться, что любая установка камеры заднего вида используется только безопасным образом. Имейте в виду, что то, что находится впереди вашего автомобиля, вероятно, важнее, чем то, что находится сзади. Вы также должны обязательно соблюдать любые местные и федеральные законы, которые могут быть у вас в отношении движущихся экранов спереди. Убедитесь, что вы соблюдаете местное законодательство в отношении экранов, видимых водителю.

Использование камеры заднего вида для резервного копирования вашего автомобиля полезно, но многие люди задаются вопросом, есть ли способ держать камеру включенной все время, независимо от того, едете ли вы задним ходом или нет.

Короткий ответ: да, это вполне возможно, хотя для этого, вероятно, потребуется некоторая самостоятельная работа, так как вам, вероятно, потребуется подключить камеру к цепи ходовых огней.

Теперь вы можете избежать некоторых безумных вещей, которые мы видели в Интернете, если у вас будет правильная система.

---



Итак, как это сделать? Не волнуйтесь, мы вас прикроем.

1. Инструменты для сборки
2. Получение правильной камеры
3. Понимание вашего автомобиля
4. Снимите внутреннюю панель багажника
5. Снимите номерной знак
6. Проходные и соединительные провода
7. Установка монитора
8. Проверка

Теперь есть несколько надежных способов взлома вашей внутренней навигационной системы:

Иногда они могут работать. А также некоторые методы, которые могут принести вам премию Дарвина.

Но мы предлагаем вам приобрести правильные инструменты.

Для этого вам понадобятся две вещи. В большинстве случаев вам нужна система, независимая от какой-либо OEM-конфигурации. Несмотря на то, что есть способы взломать заводские навигационные системы, мы не рекомендуем это делать, а вместо этого предлагаем вам полагаться на правильная система .

Во-первых, вам понадобится камера заднего вида, питание которой не зависит от фонарей заднего хода. Чрезвычайно распространенной конфигурацией проводки является использование фонаря заднего хода. Вы не можете использовать камеру заднего вида во время движения, если она работает только тогда, когда вы едете задним ходом.

Во-вторых, вам понадобится система, которая также питается независимо от фонарей заднего хода. Опять же, иногда встречается в пространстве DIY даже в передней части салона, и этот монитор, скорее всего, должен быть послепродажным.

Теперь мы рассмотрим основные моменты, но для лучшего понимания того, как настроить камеру заднего вида, прочитайте наше руководство по установке камеры заднего вида.



Шаг 1. Сборка инструментов

Для начала вам потребуются правильные инструменты для работы. Если вы планируете установить постоянно работающую резервную камеру в своем автомобиле, скорее всего, у вас есть какие-то инструменты. Но вот несколько вещей, которые вам, вероятно, понадобятся:

• Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
• Набор торксов
• Набор гаечных ключей или какой-нибудь разводной ключ
• Защитные очки
• Фонари
• Стандартный инструмент для зачистки/обжима проводов
• Набор головок Torx
• Универсальный нож
• Набор головок или гаечных ключей
• Несколько люверсов для установки камеры



Шаг 2.

Подбор камеры

Стоимость установки резервной камеры часто полностью зависит от вас! Стоимость самих юнитов может варьироваться от:

• <100 долл. США за базовую резервную камеру. Всегда есть более дешевые варианты, но они, как правило, имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
• 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi. Это стандартные резервные камеры рабочей лошадки, которые выполнят свою работу.
• В зависимости от желаемых наворотов у нас также есть большой выбор высококачественных универсальных камер заднего вида



Шаг 3. Знакомство с автомобилем

Во многих случаях, если в вашем автомобиле уже установлена ​​камера заднего вида, маловероятно, что вашу камеру можно будет переназначить для обеспечения непрерывного видеопотока. Мы не собираемся полностью исключать эту возможность, но OEM-системы часто трудно модифицировать, чтобы превзойти их существующие функциональные возможности, поэтому мы оставляем этот компонент на ваше усмотрение.

Проводка вашего автомобиля для непрерывной трансляции видео на монитор на самом деле не сильно отличается от установки камеры заднего вида, но есть несколько отличий и вещей, на которые следует обратить внимание. Рекомендуется ознакомиться со схемой электропроводки для вашего конкретного автомобиля. Часто резервные камеры поставляются с одной, которая помогает вам, но только если вы приобрели ее для своей конкретной марки и модели. У нас они есть, так что это может стать отличным шагом, который облегчит вашу жизнь.

Еще одна вещь, которую следует иметь в виду, прежде чем начать, заключается в том, что непрерывно работающая видеокамера будет потреблять больше энергии, чем традиционная резервная камера, и, поскольку вы будете подключать ее к своим ходовым огням, это может разрядить аккумулятор вашего автомобиля больше, чем ожидалось. . Разговор с механиком перед тем, как начать работу, может быть полезным шагом, чтобы убедиться, что электрическая система вашего автомобиля соответствует поставленной задаче.

Ниже приведена наиболее вероятная конфигурация, которую вам нужно будет использовать:



Время делать своими руками!

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта.

Сделайте грубый замер от места, где вы собираетесь разместить камеру, до багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Перед тем, как начать, вам нужно прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Ваша камера, скорее всего, будет установлена ​​над номерным знаком или над ним. Мы начнем оттуда. Вот что нужно сделать:



Шаг 4. Снимите внутреннюю панель багажника

Скорее всего, это твердый пластик или резина, и вы должны быть в состоянии использовать инструмент, например плоскую отвертку, чтобы поддеть ее. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить — если вы ломаете пластик, вы становитесь слишком агрессивным в процессе установки.



Шаг 5. Снимите номерной знак

Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.

Вставьте одну из ранее купленных резиновых прокладок. Теперь вы готовы приступить к работе и подключению проводов.



Шаг 6. Прокладка и подключение проводов

Здесь мы начинаем выяснять, как питать нашу недавно установленную камеру. Пойдем!

Пропустите камеру и кабель питания через отверстие в салон автомобиля.

Найдите проводку ходовых огней для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к постоянному источнику питания, который питает ходовые огни вашего автомобиля. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный. Как мы уже говорили ранее, перед установкой также рекомендуется дважды проверить, может ли электрическая система вашего автомобиля справиться с новым энергопотреблением.

Зачистите положительный и отрицательный провода на кабеле ходовых огней (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.

Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.



Шаг 7. Установка монитора

Следующим шагом является установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке резервной камеры может быть очень полезным.

Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)

Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенный провод вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.



Шаг. 8 Тестирование

Если все прошло хорошо, вы сможете включить монитор камеры заднего вида и просмотреть поток видео с подробным описанием задней части вашего автомобиля. Поздравляем, вы, по сути, создали резервную камеру, которую можно использовать во время вождения. Как использовать камеру заднего вида во время вождения? Что ж, мы предлагаем использовать его только в том случае, если вы входите в среду, где этот вид сзади будет необходим, и выключать камеру, когда она не используется, чтобы снизить общий износ батареи в течение более длительного периода. времени. Вообще говоря, такие системы лучше всего подходят для частной собственности и ферм, где ценность безопасности непрерывного кормления перевешивает опасность потенциального отвлечения внимания.

Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:



• Устранение неполадок с резервной камерой, которая не работает

• Устранение неполадок с размытой камерой заднего вида

• Устранение неполадок с запотевшей камерой заднего вида





Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникает из-за плохих сращиваний проводов, а не из-за некачественных соединений неиспользуемых силовых кабелей.

Теперь, если вы хотите начать это путешествие, просмотрите наш ассортимент камер, чтобы выбрать то, что лучше всего подойдет для вашего автомобиля, и свяжитесь с нами, если у вас возникнут вопросы.

Поделиться:

Похожие сообщения

Руководство по покупке мониторов резервных камер

2022

Перейти к содержимому Руководство по покупке мониторов резервных камер

• Посмотреть увеличенное изображение



В этом руководстве . Мы обсудим все, что вам нужно знать при выборе монитора резервной камеры для ваших приложений.

Итак, если вы хотите:

• 88px»> Приобретите новый монитор с камерой заднего вида или обновите текущий монитор

• Узнайте о наиболее важных функциях, которые следует учитывать при покупке монитора

  .

• Узнайте плюсы и минусы различных вариантов резервных мониторов заднего вида

Тогда вам понравится это новое руководство.

Давайте начнем.

Зачем монитор резервной камеры?

Сегодня многие камеры заднего вида с монитором продаются в комплекте, который включает в себя камеру, проводку и автомобильный монитор заднего вида. С другой стороны, некоторые камеры являются автономными, и вам необходимо приобрести монитор отдельно или использовать существующий дисплей в вашем автомобиле, если он у вас есть.

Система спутниковой навигации и монитор входят в стандартную комплектацию большинства современных автомобилей. Если в вашем автомобиле есть один из них, вы сможете подключить камеру напрямую к нему, если они совместимы.

Если вы приобрели OEM-камеру (производство оригинального оборудования) для своего автомобиля, скорее всего, она будет работать с монитором, установленным в приборной панели, если он у вас есть.

Если у вас в настоящее время нет монитора приборной панели, вам следует подумать о приобретении вторичного монитора. И есть много мониторов камеры заднего вида на вторичном рынке, которые можно модернизировать.

Типы мониторов для камер заднего вида

На рынке представлено множество типов мониторов для камер заднего вида, и выбор того, который подходит для вашего автомобиля, может оказаться ошеломляющим.

Две самые большие проблемы, которые могут возникнуть у большинства людей, — это качество и размер видео.

Чтобы система была полезной, вы хотите, чтобы она давала четкое изображение того, что находится позади вас. Четкость картинки будет определяться качеством камеры и разрешением дисплея.

Итак, на что обратить внимание при выборе монитора?

Описание технологии ЖК-дисплея

Большинство доступных в настоящее время мониторов резервных камер имеют жидкокристаллический дисплей (ЖКД).

В то время как ЭЛТ-мониторы используются для стрельбы электронами по стеклянным поверхностям, ЖК-мониторы работают с подсветкой и жидкими кристаллами.

ЖК-панель представляет собой плоский лист материала, содержащий слои фильтров, стекла, электродов, жидких кристаллов и подсветку.

ЖК-дисплеи TFT обеспечивают наилучшее изображение, особенно в сочетании с высококачественной ПЗС-камерой. Они цифровые и, следовательно, их легко починить, если что-то пойдет не так.

Типы задней подсветки

Подсветка CCLP обычно используется в недорогих мониторах, в которых используется высокое напряжение через схему инвертора мощности.

Они могут выйти из строя во влажных условиях, например, в зимние месяцы.

Светодиодная подсветка

используется в более дорогих мониторах. Они должны служить в два раза дольше, чем панель с подсветкой CCLP.

Примечание. При поиске мониторов вы почти наверняка когда-нибудь встретите термин «светодиодная панель». Светодиодная панель представляет собой ЖК-экран с подсветкой, выполненной из светодиодов (светоизлучающих диодов).

Светодиоды дают более яркий источник света при значительно меньшем потреблении энергии. Они также могут генерировать белый цвет в дополнение к типичному цвету RGB и являются типом панели, используемой в мониторах HDR.

Количество входов для камер

Почти все мониторы заднего вида будут иметь два входа для облегчения использования двух камер. Некоторые современные мониторы позволяют отображать до четырех камер на разделенном или четырехэкранном макете.

Большинство мониторов имеют возможность переворачивать или отражать изображение через экранное меню.

Проверить совместимость

Большинство современных мониторов совместимы с камерами PAL и NTSC. Но вам все равно нужно проверить, совместимы ли ваш монитор и камера.

Доступны различные размеры экрана. Лучший совет — купить большой размер (7 дюймов или 9 дюймов), который поместится на приборной панели или в ней, так как изображение будет более заметным.

Вам не нужно модифицировать заводскую приборную панель или устанавливать монитор в дополнение к существующему радио. Есть другие варианты.

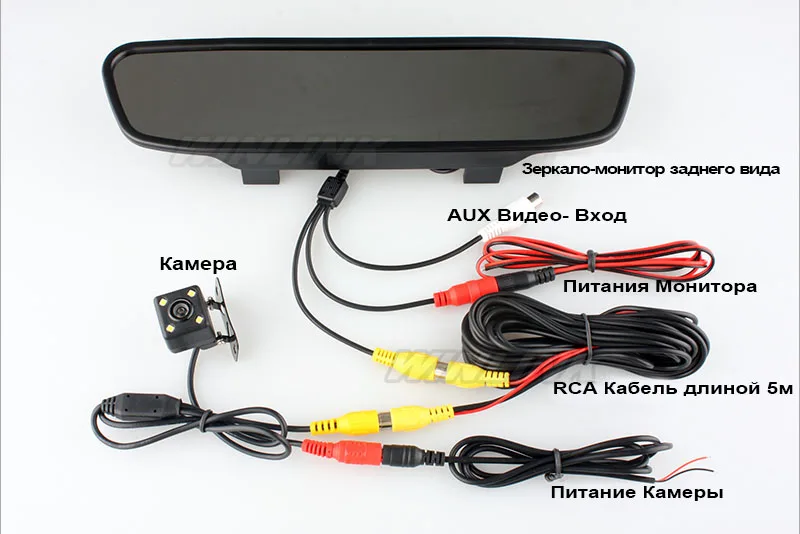

Вид сзади Зеркало Мониторы

Эти мониторы можно заменить или прикрепить к зеркалу заднего вида вашего автомобиля, обеспечивая задний дисплей, который не мешает.

Зеркальный монитор заднего вида идеально подходит для всех типов транспортных средств, поскольку он может быть отражающим (служит и зеркалом заднего вида, и монитором для камеры заднего вида) или неотражающим (служит только монитором для камеры заднего вида).

Плюсы:

• Сменный монитор зеркала заднего вида

  впишется в интерьер вашего автомобиля и предоставит вам монитор, на который вы уже смотрите, когда едете задним ходом.

• Их может быть сложнее установить, но, похоже, они всегда были там.

• Размер экрана варьируется от 2,5 до 10 дюймов. Большой размер позволяет разделить экран. Перед покупкой убедитесь, что размер подходит для ваших солнцезащитных козырьков.

• При выключенном экране стекло ведет себя аналогично стандартному зеркалу.

• Bluetooth и слоты для карт памяти — это функции, которые могут быть включены в некоторые сменные зеркала.

• 88px»> Сменные зеркала менее заметны, что снижает вероятность их кражи.

Минусы :

• Зеркала могут отражать свет от солнечных крыш и окон, что затрудняет просмотр изображения на экране. Некоторые автомобили имеют много света, проникающего через такие вещи, как высокие боковые окна или люк в крыше.

• При использовании только в качестве зеркала обзор темнее, чем у стандартного зеркала заднего вида, что затрудняет использование в пасмурные дни.

Мониторы для приборной панели

Монитор такого типа можно быстро установить на приборную панель. Обычно поставляется с U-образным или вентиляторным кронштейном для установки.

Основание монитора можно легко установить в любом транспортном средстве с помощью прилагаемой ленты 3M или винтов.

Такой дисплей является идеальным решением для жилых автофургонов, коммерческих фургонов или грузовиков, а также других крупных транспортных средств, обеспечивая дополнительную видимость и безопасность водителя.

Плюсы:

• Мониторы

  , устанавливаемые на приборную панель, могут быть проводными, беспроводными и даже портативными со встроенным аккумулятором.

• Они доступны в различных размерах, но 7-дюймовый является наиболее распространенным и обычно не дороже, чем другие размеры.

• Эти мониторы легко адаптируются.

  Их можно подвесить к потолку, установить на приборной панели или прикрепить к лобовому стеклу с помощью кронштейна на присоске.

Минусы:

• В ясные дни свет, отражающийся от монитора, может быть проблемой для водителя.

• Выберите тот, который можно убрать из поля зрения, когда вы выходите из машины, чтобы отпугнуть грабителей.

• Большинство из них легко отцепить, но другие могут оказаться трудными для повторной установки.

Заключение

Надеюсь, это руководство было для вас интересным и полезным.

А может у вас есть вопрос? В любом случае, дайте нам знать ваши мысли в разделе комментариев ниже.
