Что такое блок управления сервоприводом Delta ASD-B2-0121-B. Какие функции выполняет этот блок. Каковы основные характеристики и параметры Delta ASD-B2-0121-B. Где применяется данный блок управления. Как правильно подключить и настроить Delta ASD-B2-0121-B.

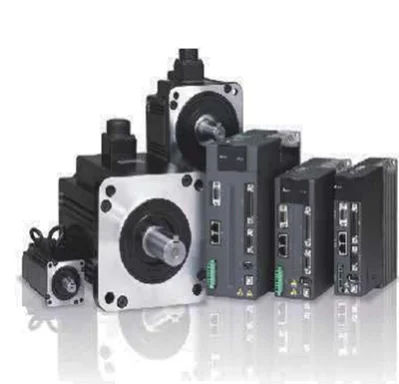

Что представляет собой блок управления сервоприводом Delta ASD-B2-0121-B

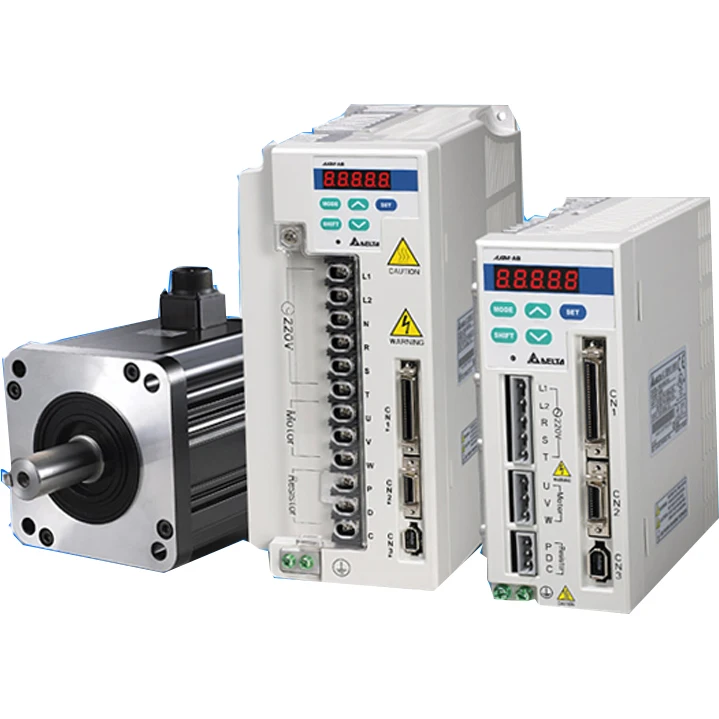

Блок управления сервоприводом Delta ASD-B2-0121-B представляет собой компактное устройство, предназначенное для управления работой сервомотора. Данный блок выполняет следующие ключевые функции:
- Обеспечение точного позиционирования вала сервопривода
- Контроль скорости вращения двигателя
- Ограничение тока и момента
- Защита от перегрузок и короткого замыкания
- Обработка сигналов обратной связи с датчиков
- Выполнение заданных алгоритмов движения
Блок Delta ASD-B2-0121-B относится к серии ASD-B2 и оптимизирован для работы с сервомоторами мощностью до 100 Вт. Он имеет компактные размеры и удобный интерфейс подключения, что упрощает его интеграцию в системы автоматизации.
Основные технические характеристики Delta ASD-B2-0121-B
Блок управления Delta ASD-B2-0121-B обладает следующими ключевыми параметрами:
- Номинальная мощность: 100 Вт
- Напряжение питания: однофазное 220В AC
- Выходной ток: 1.2A (непрерывный), 3.6A (пиковый)
- Частота ШИМ: 10 кГц
- Интерфейсы: аналоговый, импульсный, ModBus
- Режимы работы: позиционирование, скорость, момент
- Встроенные функции защиты
- Габариты: 35 x 150 x 95 мм
Блок имеет высокую точность позиционирования (до ±1 угловой минуты) и широкий диапазон регулирования скорости. Предусмотрена возможность настройки параметров через ПК.
Области применения блока управления Delta ASD-B2-0121-B
Благодаря своим характеристикам, блок Delta ASD-B2-0121-B находит применение в различных отраслях промышленности и автоматизации, в том числе:
- Станки с ЧПУ
- Упаковочное оборудование
- Конвейерные линии
- Робототехнические комплексы
- Системы позиционирования
- Печатное и полиграфическое оборудование
Блок позволяет реализовать точные перемещения и высокодинамичные движения в автоматизированных системах. Его компактность и функциональность делают Delta ASD-B2-0121-B оптимальным выбором для многих применений.

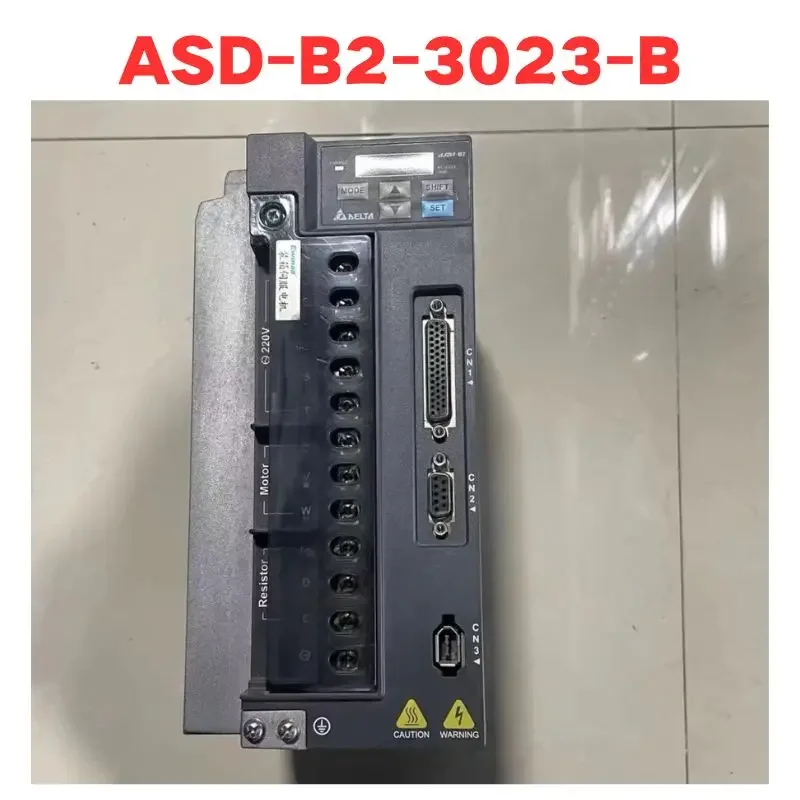

Подключение и настройка блока управления Delta ASD-B2-0121-B
Для корректной работы блока управления Delta ASD-B2-0121-B необходимо выполнить следующие основные шаги по его подключению и настройке:
- Подключить питание 220В AC к соответствующим клеммам блока
- Соединить выходные клеммы U, V, W с обмотками сервомотора
- Подключить датчик обратной связи (энкодер) к разъему CN2
- Настроить параметры двигателя через ПО Delta
- Выбрать требуемый режим работы (позиция/скорость/момент)
- Задать источник управляющего сигнала
- Настроить коэффициенты ПИД-регулятора
- Установить ограничения по току и скорости
Правильная настройка параметров позволяет добиться оптимальной производительности системы. Рекомендуется внимательно изучить руководство по эксплуатации перед подключением блока.
Преимущества использования блока Delta ASD-B2-0121-B
Применение блока управления Delta ASD-B2-0121-B дает ряд важных преимуществ:
- Высокая точность позиционирования и стабильность скорости
- Компактные размеры при достаточной мощности
- Встроенные функции защиты двигателя и блока
- Гибкие возможности настройки под конкретную задачу
- Поддержка различных режимов работы и интерфейсов
- Удобство монтажа и подключения
- Высокая надежность и длительный срок службы
Все это делает Delta ASD-B2-0121-B оптимальным выбором для управления сервоприводами в промышленных системах автоматизации, обеспечивая высокую эффективность работы оборудования.

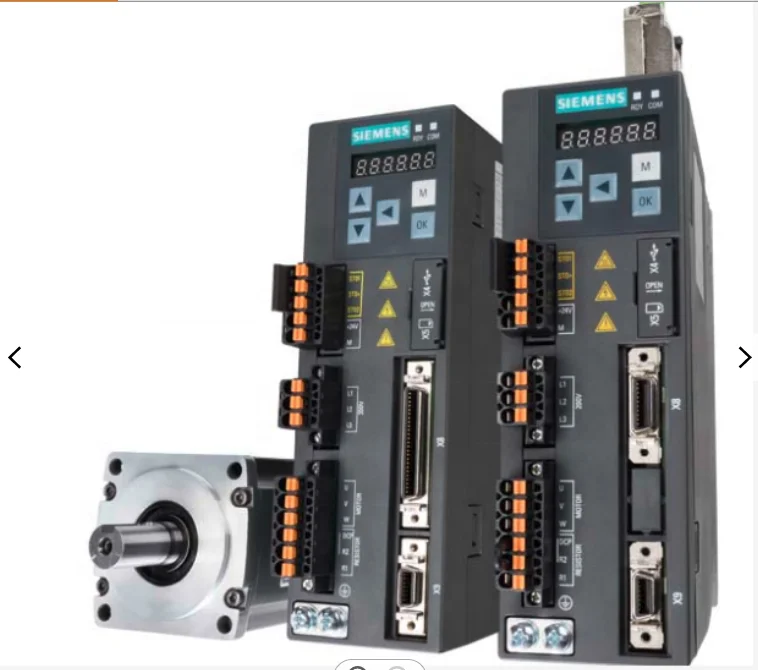

Сравнение Delta ASD-B2-0121-B с аналогами
Чтобы оценить преимущества блока Delta ASD-B2-0121-B, полезно сравнить его с аналогичными устройствами других производителей:
| Параметр | Delta ASD-B2-0121-B | Omron R88D-KN01H-ECT | Siemens V90 6SL3210-5FB10-1UA0 |
|---|---|---|---|
| Мощность | 100 Вт | 100 Вт | 100 Вт |
| Выходной ток | 1.2A (3.6A пик) | 1.1A (3.3A пик) | 1.2A (3A пик) |
| Интерфейсы | Аналоговый, импульсный, ModBus | EtherCAT | PROFINET |
| Габариты | 35 x 150 x 95 мм | 50 x 168 x 170 мм | 45 x 170 x 170 мм |
Как видно из сравнения, Delta ASD-B2-0121-B имеет наиболее компактные размеры при схожих характеристиках мощности. Он также предлагает более широкий выбор интерфейсов управления.
Типичные вопросы при работе с Delta ASD-B2-0121-B
При эксплуатации блока управления Delta ASD-B2-0121-B у пользователей часто возникают следующие вопросы:
Как настроить ограничение момента?
Для настройки ограничения момента необходимо в параметрах блока задать значение P1-55 (внутреннее ограничение момента). Оно устанавливается в процентах от номинального момента двигателя.
Почему двигатель вибрирует на малых скоростях?
Вибрация на малых скоростях часто вызвана неоптимальными настройками ПИД-регулятора скорости. Попробуйте уменьшить пропорциональный коэффициент P2-00 и увеличить интегральный коэффициент P2-01.
Как реализовать режим электронного редуктора?
Для работы в режиме электронного редуктора необходимо:
- Установить P1-01 = 5 (режим электронного редуктора)
- Задать передаточное отношение с помощью параметров P1-44 и P1-45
- Подать импульсы задания на входы PUL и DIR
Внимательное изучение руководства и правильная настройка параметров позволяют решить большинство возникающих вопросов при работе с блоком Delta ASD-B2-0121-B.
Что такое сервопривод (сервомотор) и как им управлять
Сервопривод – это привод, вал которого может встать в заданное положение или поддерживать заданную скорость вращения. Другими словами, валом сервопривода можно управлять, например, задавая ему положение в градусах или определенную частоту вращения.
Сервоприводы используются в самых разных областях, например, в робототехнике они помогают моделировать различные движения роботов. Сервоприводы – эффективное решение для перемещения механизмов в пространстве.

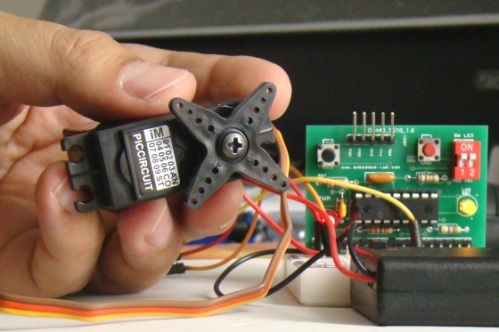

Если говорить об основных элементах сервопривода, то он состоит из блока управления, мотора и датчика.
Управление происходит через печатную плату, к которой подключен мотор постоянного тока и потенциометр (датчик). Внутри блока управления также находятся шестерни редуктора.

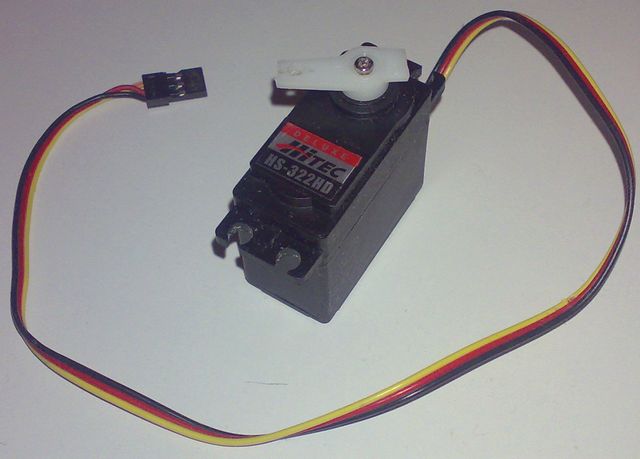

Фактически сам привод представляет собой электрический мотор с редуктором, именно электромотор преобразует электричество в механическое действие.
Но скорость вращения мотора не всегда подходит для достижения поставленных целей. Чтобы было возможно управлять вращением мотора, используется редуктор. В итоге он понижает скорость вращения выходного вала до нужного значения. Потенциометр контролирует получаемый на выходе результат.
Также из сервопривода выходят три провода. Два из них питают мотор, третий провод используется для подачи сигнала, который несет в себе заданное значение.
При включении электромотора запускается вращение выходного вала. К нему можно подключить или присоединить то, чем в дальнейшем планируется управлять.
Сервопривод получает заданное значение, после этого сравнивает данное значение со значением на своем датчике. В случае расхождения блок управления стремится достичь и поддержать заданное значение, чтобы оно по возможности совпадало со значением, которое поступает с датчика.
Крутящий момент (Усилие на валу). Измеряется в кг/см.
Представляет собой произведение силы на длину рычага. На практике крутящий момент отвечает за ускорение выходного вала и его способность преодолевать сопротивление вращению. Чем выше крутящий момент, тем больше возможностей у мотора реализовать свой потенциал.
Скорость поворота. Означает скорость, с которой выходной вал сервопривода меняет свое положение. Угол изменения положения указывается в градусах.
Угол поворота. Это максимальный угол, на который может повернуться выходной вал. Наиболее распространенные значения для этой характеристики: 180° и 360°.
Габариты сервопривода. Сервоприводы бывают маленькие, стандартные и большие. Стандартные сервоприводы самые недорогие. При отклонении габаритов от стандартных значений цена, как правило, меняется пропорционально такому отклонению.
Материал шестерней. Шестерни редуктора производятся из пластика, карбона, металла. Пластиковые шестерни легкие, но не предназначены для серьезных нагрузок.
Карбоновые шестерни более прочные, но и более дорогие. Металлические шестерни – самые тяжелые, идеально подходят для максимальных нагрузок.
Виды сервоприводов
Сервоприводы бывают цифровые и аналоговые.
По внешнему виду они почти не отличаются друг от друга. Основное отличие заключается в принципе управления мотором. У аналоговых сервоприводов управление происходит с помощью специальной микросхемы, цифровые сервоприводы обладают микропроцессором. Микросхема и микропроцессор способны принимать и анализировать управляющие импульсы. Только на микросхему они обычно поступают с частотой 50 Гц, а на микропроцессор – с частотой 200 Гц и более. В результате этого цифровой сервопривод мобильнее и четче реагирует на управляющий сигнал.
Цифровые сервоприводы – это новый шаг в развитии техники, и они характеризуются рядом преимуществ. К таким преимуществам относятся: высокая точность позиционирования, возможность более быстрого управления приводом, возможность поддержания постоянного крутящего момента.

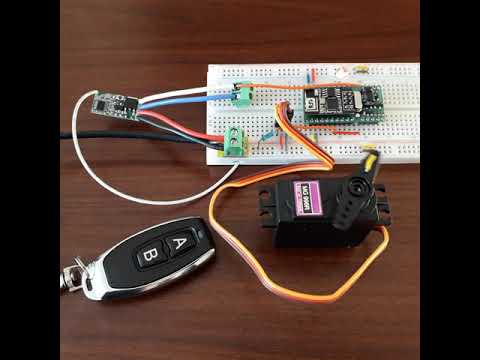

Подключение к Arduino
Для достижения самых разных целей робототехники к программируемому контроллеру Arduino может быть подключен сервопривод. Подключение осуществляется через кабели, которые выходят из сервопривода. Обычно это три кабеля: красный; коричневый или черный; желтый, оранжевый или белый.
Красный кабель отвечает за питание сервопривода. Коричневый — за заземление. Желтый – подключается непосредственно к плате Arduino и предназначен для передачи управляющего сигнала.
Подключение сервопривода к плате Arduino производится через ШИМ-выводы.
Итак, черный провод подключается к любому GND-пину.
Красный кабель питания (VTG) — к соответствующему выводу для подключения питания.
Белый сигнальный кабель – к ШИМ-выводу.
Питание сервоприводов
Большинство плат Arduino рассчитано на 500 мА. Исходя из этого, сервопривод является достаточно энергоемким компонентом, так как потребляет более 100 мА.
Если в ходе проекта требуется использование мощного сервопривода или нескольких сервоприводов, то необходимо позаботиться об их дополнительном питании. Проблема дополнительного питания сервоприводов может быть решена следующим образом:
• Обеспечить питание сервопривода от дополнительно приобретенного блока питания, например, 5 или 6 В;
• При отсутствии блока питания с нужным напряжением, можно использовать стабилизатор.
Напрямую к Arduino можно подключать только маломощный сервопривод. В противном случае пользователя ожидают разные побочные эффекты: от перезагрузки платы до перегорания отдельных компонентов.
Количество сервоприводов
Количество подключаемых к плате Arduino сервоприводов ограничено. Большинство моделей Arduino предусматривает подключение 12 сервоприводов, Arduino Mega позволяет подключить до 48 сервоприводов.

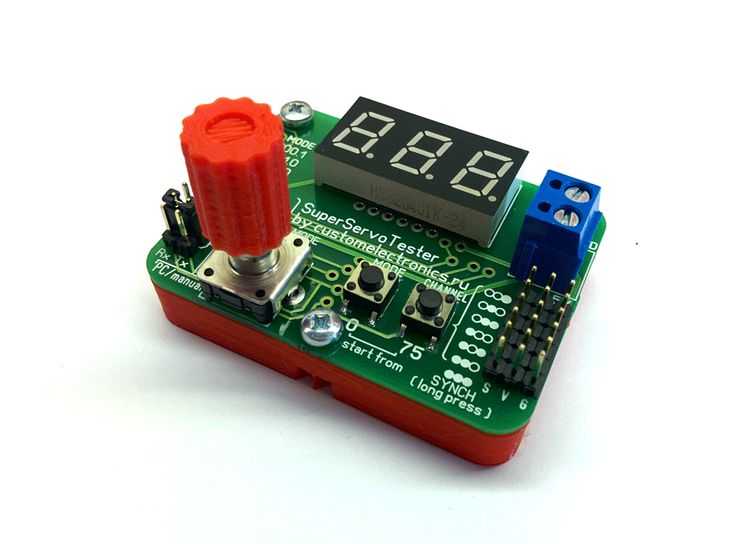

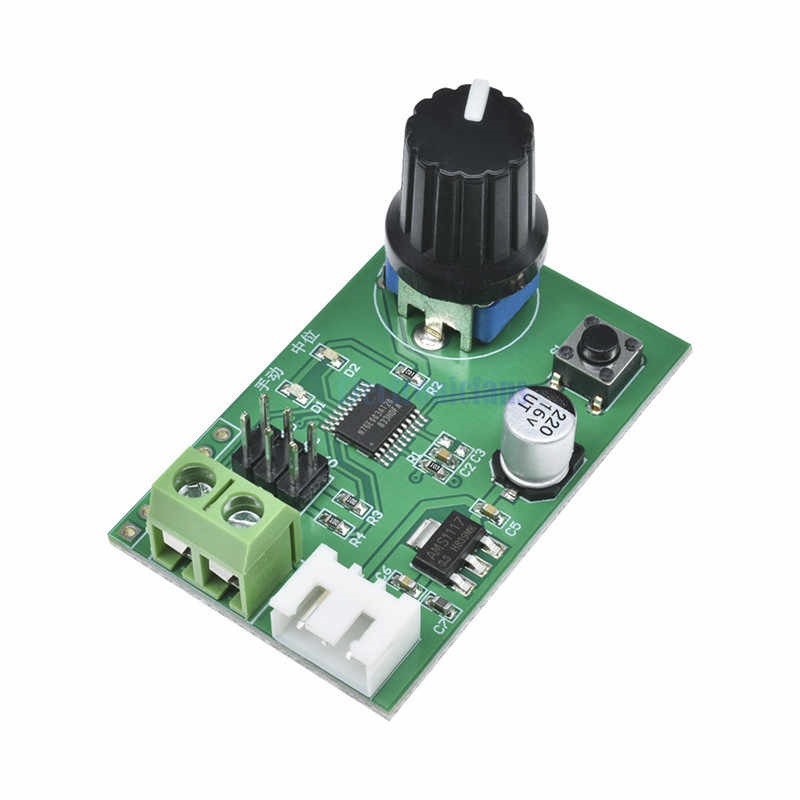

Управление сервоприводом
Библиотека Servo
Библиотека для сервопривода содержит в себе набор дополнительных команд, которые позволяют вводить программу в упрощенном виде.
На сегодняшний день уже написаны программы для самых разных целей. Библиотеки можно подобрать по ссылке https://www.arduino.cc/reference/en/libraries/.
На платах Arduino за исключением модели Arduino Mega обращение к библиотеке отключает функцию analogWrite(PWM) на пинах 9 и 10. Наличие подключения сервопривода или отсутствие такового при этом роли не играет. На платах Arduino Mega можно подключить до 12 сервомоторов без отключения функции PWM.
Для управления сервоприводом предусмотрена библиотека Servo.h.
Вызывается она через #include <Servo.h>. После подключения библиотеки становится возможным пользоваться списком, содержащихся в ней функций. С функциями библиотеки можно ознакомиться через меню «Файл/примеры». Для каждого сервопривода создается свой «объект» (servo), который прикрепляется к соответствующему цифровому пину. После этого программируемый контроллер Arduino готов отправлять управляющие сигналы на конкретный сервопривод.
Передача сигналов производится постоянно, даже при «простое» сервопривода. Для приостановки передачи сигналов нужно отправить команду вручную.
Управляющий сигнал
Для управления сервоприводом управляющий сигнал приобретает решающее значение. Он представляет собой импульс, который имеет нужную ширину и посылается с соответствующей частотой. Ширину импульса можно вбивать в программном коде вручную, методом подбора достигнув точного угла, или использовать команды библиотеки, указывая нужный угол в градусах. У разных марок сервоприводов ширина импульса для поворота выходного вала на определенный угол может быть различна.
Импульсы отвечают как за движение сервопривода, так и за его неподвижное положение. Работа сервопривода происходит в замкнутом цикличном кругу посылаемых импульсов.
Управляющие команды
Управление сервоприводом через библиотеку основано на следующих командах:
• attach() — позволяет подключить определенный сервопривод к соответствующему пину;
• write() — на пин поступают значения для управления им;
• writeMicroseconds() — позволяет управлять сервоприводом путем передачи на него значений в микросекундах;
• read() — считывает значение текущего положения сервопривода;
• attached() — контролирует подключение сервопривода к пину;
• detach() — отключает сервопривод от конкретного пина.
Возможные сложности
Если в работе сервопривода возникают нарушения, то, как правило, об этом говорят соответствующие шумы: жужжание, потрескивание и прочее. Ниже рассмотрим основные причины таких шумов.
Невозможность поворота на заданный угол
Бывают случаи, когда поворот сервопривода на заданный угол невозможен. Например, на его пути возникает какая-либо преграда. Этой преградой может стать закрепленное на сервоприводе устройство или его часть. Упираясь в преграду, сервопривод начинает характерно жужжать. Чтобы решить данную проблему, в программу вносятся команды, ограничивающие перемещение сервопривода путем изменения угла перемещения.
Настройки начальной и конечной позиции
Иногда необходимо подкорректировать координаты начальной или конечной позиции. Это нужно когда значения датчика и фактического положения выходного вала расходятся относительно конечной позиции последнего.
Например, выходной вал находится в конечной позиции, но датчик считает, что он еще ее не достиг и пытается заставить выходной вал продолжить движение. Возникает характерный шум. В этом случае начальная позиция не обязательно должна начинаться с 0°С, а конечная не обязательно должна заканчиваться на 180°C. Эти предельные значения можно немного сдвинуть на 5-10°C, и проблема будет решена.
Заключение
На сегодняшний день сервопривод – это необходимый элемент в робототехнике, с помощью которого воплощаются многие творческие проекты. Этот умный управляемый моторчик предназначен для моделирования движения. Пользоваться его функциями достаточно просто, уже написано множество программ, которые могут быть использованы в качестве трафарета для воплощения собственных идей. Сервопривод подключается к программируемому контроллеру Arduino. Все тонкости этого процесса подробно освещены как в этой статье, так и в других статьях, выложенных в сети.
Современные магазины предлагают большой выбор сервоприводов.
Зная нужные характеристики, легко подобрать подходящую модель.
