Как работает драйвер BP2832A для светодиодной лампы. Какие преимущества у светодиодных ламп с импульсным источником питания. Как добавить таймер на микросхеме CD4060 к схеме светодиодного драйвера. Какие компоненты нужны для создания простого таймера на 20 минут.
Особенности и преимущества светодиодных ламп с импульсным драйвером
Светодиодные лампы стремительно набирают популярность благодаря ряду важных преимуществ перед традиционными источниками света. Ключевую роль в их эффективности играет встроенный драйвер — источник питания для светодиодов. Рассмотрим основные типы драйверов и их особенности.
Два основных типа драйверов для светодиодных ламп
Можно выделить два основных типа драйверов, используемых в современных светодиодных лампах:
- Импульсные стабилизированные источники питания
- Простейшие выпрямители с конденсатором
Импульсные драйверы обеспечивают стабильное питание светодиодов и имеют ряд преимуществ:
- Высокая энергоэффективность
- Длительный срок службы
- Возможность управления яркостью
- Защита от перегрузок и короткого замыкания
Простейшие выпрямители менее надежны и долговечны, но проще и дешевле в производстве. Их основной недостаток — уязвимость к колебаниям напряжения сети.
Микросхема BP2832A — основа современного светодиодного драйвера
Одной из популярных микросхем для создания импульсных драйверов является BP2832A. Эта микросхема обеспечивает стабильный ток для питания светодиодов и имеет ряд полезных функций:
- Встроенный MOSFET-транзистор
- Защита от перегрева
- Защита от короткого замыкания
- Возможность диммирования
Благодаря этим особенностям BP2832A позволяет создавать надежные и эффективные драйверы для светодиодных ламп. Рассмотрим принципиальную схему такого драйвера подробнее.
Принципиальная схема драйвера на BP2832A
Рассмотрим базовую схему драйвера для светодиодной лампы на микросхеме BP2832A:
- Входное напряжение 220В подается через предохранитель и варистор
- Выпрямительный мост и конденсатор формируют постоянное напряжение
- BP2832A управляет MOSFET-транзистором, формируя импульсы тока для светодиодов
- Обратная связь по току реализована через резистор R1
- Выходной LC-фильтр сглаживает пульсации тока
Эта схема обеспечивает стабильный ток через светодиоды независимо от колебаний напряжения сети. Какие еще возможности открывает использование микросхемы BP2832A?
Управление работой драйвера через вывод 4 микросхемы BP2832A
Важной особенностью BP2832A является возможность управления работой через вывод 4. Если замкнуть этот вывод на общий минус, генератор микросхемы блокируется и лампа гаснет. Это позволяет легко реализовать функции включения/выключения и диммирования светодиодной лампы.
Добавление таймера на микросхеме CD4060
Рассмотрим, как можно расширить функциональность светодиодной лампы, добавив простой таймер на 20 минут. Для этого используем микросхему-счетчик CD4060.
Принцип работы таймера на CD4060
CD4060 представляет собой 14-разрядный двоичный счетчик с встроенным генератором. Принцип работы таймера следующий:
- При включении питания счетчик обнуляется
- Встроенный генератор формирует импульсы для счетчика
- Через заданное время на одном из выходов появляется логическая 1
- Эта 1 используется для выключения светодиодной лампы
Время срабатывания таймера определяется частотой генератора и выбранным выходом счетчика. Как рассчитать необходимые компоненты для нужного времени работы?
Расчет компонентов для таймера на 20 минут
Для получения задержки в 20 минут необходимо:
- Установить частоту генератора около 0.5 Гц
- Использовать выход Q14 микросхемы CD4060
Частота генератора задается резистором R3 и конденсатором C3. Можно использовать следующие номиналы:
- R3 = 1 МОм
- C3 = 2.2 мкФ
Это обеспечит частоту около 0.45 Гц и время задержки примерно 20.5 минут. Точную подстройку можно выполнить, немного изменяя номинал R3.
Интеграция таймера в схему светодиодного драйвера
Рассмотрим, как объединить схему таймера на CD4060 с драйвером светодиодной лампы на BP2832A:
- Питание для CD4060 берется с выхода параметрического стабилизатора на 12В
- Выход Q14 CD4060 подключается к затвору полевого транзистора
- Сток транзистора соединяется с выводом 4 микросхемы BP2832A
- При появлении 1 на Q14 транзистор открывается и блокирует BP2832A
Таким образом, через 20 минут после включения лампа автоматически погаснет. Как пользоваться такой лампой с таймером?
Алгоритм работы лампы с встроенным таймером
Последовательность действий при использовании лампы следующая:
- Включение лампы обычным выключателем
- Лампа горит в течение 20 минут
- Автоматическое выключение по срабатыванию таймера
- Для повторного включения нужно выключить и снова включить лампу
Такой режим работы удобен, например, в коридорах или подсобных помещениях, где свет часто забывают выключать.
Преимущества и недостатки лампы со встроенным таймером
Рассмотрим основные плюсы и минусы реализации таймера в светодиодной лампе:
Преимущества:
- Автоматическое выключение экономит электроэнергию
- Продлевается срок службы светодиодов
- Удобно в местах с кратковременным пребыванием людей
- Простая и надежная схема
Недостатки:
- Необходимость перевключения для длительной работы
- Невозможность регулировки времени работы
- Некоторое усложнение конструкции лампы
В целом, преимущества перевешивают недостатки для большинства сценариев применения. Как можно усовершенствовать эту схему?
Возможные модификации и улучшения схемы
Рассмотренную базовую схему можно доработать различными способами:
Регулировка времени работы
Добавление потенциометра в цепь задающего генератора CD4060 позволит плавно регулировать время работы лампы. Это удобно для настройки под конкретные условия эксплуатации.
Плавное включение и выключение
Используя ШИМ-сигнал с CD4060 для управления яркостью через вывод 4 BP2832A, можно реализовать плавное включение и затухание лампы. Это создаст более комфортное освещение.
Датчик движения
Интеграция инфракрасного датчика движения позволит автоматически включать лампу при появлении человека и отсчитывать время работы от последнего обнаруженного движения. Это еще больше повысит энергоэффективность.
Беспроводное управление
Добавление модуля беспроводной связи (например, Wi-Fi или Bluetooth) даст возможность управлять лампой со смартфона. Можно реализовать удаленное включение/выключение, настройку таймера и другие функции.
Применение таймера в других схемах светодиодных драйверов
- Найти вывод управления/блокировки в используемой микросхеме драйвера
- Подобрать подходящее напряжение питания для микросхемы таймера
- Согласовать уровни напряжений между таймером и драйвером
В большинстве современных микросхем для светодиодных драйверов предусмотрен вход для внешнего управления, что упрощает интеграцию дополнительных функций.
Универсальность схемы таймера на CD4060
Схема таймера на CD4060 достаточно универсальна и может быть использована в различных проектах, не только связанных со светодиодным освещением. Ее можно применять везде, где требуется отсчет заданного интервала времени с последующим включением или выключением какого-либо устройства.
Заключение
Рассмотренная схема драйвера светодиодной лампы на микросхеме BP2832A с добавлением таймера на CD4060 демонстрирует, как можно расширить функциональность стандартных решений. Такой подход позволяет создавать энергоэффективные и удобные в эксплуатации осветительные приборы.
Ключевые моменты:
- Использование импульсного драйвера повышает эффективность и надежность светодиодной лампы
- Добавление таймера позволяет автоматизировать работу освещения
- Схема достаточно проста для самостоятельной реализации
- Возможны различные модификации для расширения функционала
Эта схема может служить основой для создания различных «умных» светильников, адаптированных под конкретные задачи и условия эксплуатации. Экспериментируя с компонентами и добавляя новые функции, можно создавать уникальные и эффективные решения для светодиодного освещения.
Драйвер + таймер для светодиодной лампы, схема (BP2832A, CD4060)
Принципиальная схема простого драйвера для светодиодной лампы, питающейся о 220В, а также небольшое дополнение в виде таймера. Сейчас все моднее и моднее светодиодные лампы. И действительно есть преимущества.
В отличие от ЛДС совстроенным «балластом» они не только меньше жрут, но и, что особо важно, дольше живут. Хотя не все. Я бы разделил имеющиеся в продаже «светодиодки» на две группы «настоящие» и «поддельные». «Настоящие», на мой непросвещенный взгляд, это те, что со встроенным импульсным стабилизированным источником питания светодиодов, ну такие, как например, на рис.1.
А к «поддельным», опять же, на мой непросвещенный взгляд, отнесу такие, как на рис.2. То есть, простейшая и весьма уязвимая схема выпрямителя с конденсатором. К сожалению, по моему личному опыту, такие светодиодные лампы долго не живут. Хотя и починить их легче, — это признаю.
И что интересно, «поддельные» обычно спаяны на плате для «настоящих», но только используя некоторые дорожки, основная же часть платы пустая. В общем, «китайский колхоз».
Рис. 1. Схема импульсного драйвера для светодиодной лампы, выполнена на микросхеме BP2832A.
Рис. 2. Простейшая схема выпрямителя с конденсатором для питания светодиодной лампы.
«Настоящие» лампы интересны тем, что ими относительно легко управлять, потому что есть импульсный источник питания на микросхеме, которую можно блокировать.
В частности, в схеме на рисунке 1, можно выключить лампу, если замкнуть вывод 4 микросхемы ВР2832А на общий минус. При этом перестает работать генератор микросхемы, и схема перестает функционировать, светодиоды гаснут.
Принципиальная схема
На рисунке 3 показана схема с добавленной схемой таймера на 20 минут, сделанного на основе микросхемы CD4060. Этот таймер ограничивает время работы лампы. То есть, через 20 минут после включения лампа гаснет.
Чтобы её снова включить нужно сначала выключить питание лампы (выключить обычным выключателем) на несколько секунд, а потом снова включить.
Счетчик D1 питается напряжением 12V.
Это напряжение получается при помощи параметрического стабилизатора, состоящего из резистора R2 и стабилитрона VD1 (на схеме пронумерованы только детали добавленные к схеме светодиодной лампы). Конденсатор С2 дополнительно сглаживает пульсации. В момент включения в электросеть появляется напряжение на С2, которым питается микросхема D1.
Это же напряжение, с помощью цепочки C1-R1 формирует импульс обнуления счетчика микросхемы D1, который поступает на её вывод 12. После этого на всех выходах счетчика D1, включая и выход D14, появляются логические нули. Нулевое напряжение поступает на затвор VT1. Он закрыт. И никак не влияет на работу схемы светодиодной лампы.
Поэтому светодиодная лампа горит.
Рис. 3. Схема сетевого импульсного драйвера для питания светодиодной лампы + таймер.
Так продолжается пока идет отсчет времени. Частота импульсов задающего генератора цепью C3-R3 установлена таким образом, что логическая единица на выводе 3 D1 появляется через 20 минут после обнуления счетчика.
Как только единица появляется на выводе 3 D1 происходит две вещи.
Во-первых, единица через диод VD2 поступает на вход первого элемента мультивибратора микросхемы и срывает его генерацию, поэтому счетчик останавливается в этом состоянии и далее не считает. Во-вторых, единица с вывода 3 D1 поступает на затвор полевого транзистора VT1, который открывается и замыкает вывод 4 микросхемы ВР2832А на общий минус питания.
Это приводит к блокировке генератора этой микросхемы и она перестает работать. Питание на светодиоды не поступает и лампа гаснет. Чтобы снова включить лампу, нужно её сначала отключить от электросети (выключить) на некоторое время около 2-3 секунд или более.
При этом происходит разрядка конденсаторов, имеющихся в схеме. Затем, при включении питания появляется напряжение на С2, которым питается микросхема D1. Это же напряжение, с помощью цепочки C1-R1 формирует импульс обнуления счетчика микросхемы D1, который поступает на её вывод 12.
После этого на всех выходах счетчика D1, включая и выход D14, появляются логические нули.
Нулевое напряжение поступает на затвор VT1. Он закрыт. И никак не влияет на работу схемы светодиодной лампы. Поэтому светодиодная лампа горит.
Таким образом, схема таймера запускается при включении лампы и ограничивает время горения до 20 минут. Но это время не обязательно должно быть именно 20 минут. Изменив емкость С3 и сопротивление R3 можно в очень широких пределах регулировать время горения лампы, от нескольких секунд до нескольких дней.
Послеслово
Данную схему таймера можно применить и к другой схеме «настоящей» светодиодной лампы, то есть, с импульсным генератором, потому что всегда у микросхемы — генератора есть тот самый вывод, подав логический ноль на который, можно её заблокировать. Нужно только его найти. Но на это есть справочные данные, так называемые, «дата-шиты».
Кромарев Д. РК-08-17.

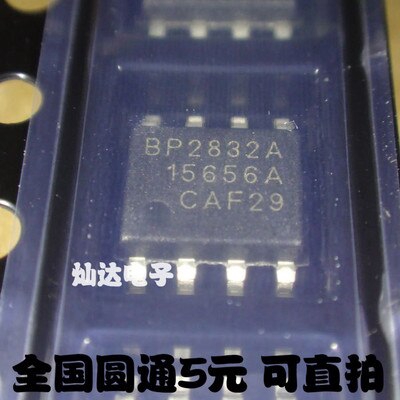

BP2832A — 库存在线 — 深圳市明佳达电子有限公司 —
