Как устроена светодиодная лампа на 220В с драйвером BP3122. Как разобрать и отремонтировать такую лампу своими руками. Как модернизировать лампу для увеличения срока службы.
Устройство светодиодной лампы на 220В с драйвером BP3122
Светодиодные лампы на 220В с драйвером BP3122 имеют следующую типовую конструкцию:
- Стеклянный рассеивающий плафон
- Пластиковый корпус с вентиляционными отверстиями
- Алюминиевый радиатор для отвода тепла
- Плата со светодиодами (обычно 6-9 штук)
- Плата драйвера на микросхеме BP3122
- Цоколь E27 или E14
Микросхема BP3122 представляет собой специализированный драйвер для светодиодных ламп мощностью до 5-6 Вт. Она обеспечивает стабилизацию тока через светодиоды и имеет встроенные защиты от перегрузки, короткого замыкания и перегрева.
Причины выхода из строя светодиодных ламп
Основные причины, по которым светодиодные лампы выходят из строя раньше заявленного срока службы:
- Деградация светодиодов из-за перегрева
- Выход из строя электролитических конденсаторов в драйвере
- Пробой полупроводниковых элементов драйвера
- Нарушение паяных соединений из-за температурных циклов
Чаще всего первыми выходят из строя именно светодиоды. Производители часто завышают ток через светодиоды для получения большей яркости, что приводит к их ускоренной деградации и снижению светового потока.
Как разобрать светодиодную лампу для ремонта
Процесс разборки типовой светодиодной лампы выглядит следующим образом:
- Аккуратно подрезать клей, крепящий стеклянный плафон к корпусу
- Снять плафон
- Выкрутить винты, крепящие плату со светодиодами
- Отпаять провода от платы со светодиодами
- Извлечь плату драйвера
- При необходимости открутить цоколь
При разборке нужно соблюдать осторожность, чтобы не повредить хрупкие детали. Особое внимание следует уделить технике безопасности при работе с электронными компонентами.
Диагностика неисправностей светодиодной лампы
Для определения причины выхода лампы из строя можно провести следующую диагностику:
- Проверить целостность светодиодов мультиметром
- Измерить выходное напряжение драйвера (должно быть около 9В)
- Осмотреть плату драйвера на предмет вздувшихся конденсаторов
- Проверить качество паяных соединений
Если светодиоды исправны, а драйвер выдает нормальное напряжение, вероятнее всего проблема в деградации светодиодов. В этом случае их можно попробовать заменить.
Замена светодиодов в светодиодной лампе
Процесс замены светодиодов включает следующие этапы:
- Выпаять старые светодиоды с платы феном или паяльником
- Очистить контактные площадки от остатков припоя
- Нанести флюс на контактные площадки
- Установить и припаять новые светодиоды, соблюдая полярность
- Проверить отсутствие замыканий между выводами
При выборе новых светодиодов нужно ориентироваться на номинальный ток 150-180 мА и напряжение 3-3.2В. Рекомендуется использовать светодиоды известных производителей для большей надежности.
Модернизация светодиодной лампы для увеличения срока службы
Чтобы продлить срок службы отремонтированной лампы, можно выполнить следующую модернизацию:
- Увеличить количество светодиодов с 6 до 9 штук
- Использовать более качественную термопасту между платой и радиатором
- Заменить электролитические конденсаторы на более долговечные
- Улучшить теплоотвод, добавив дополнительные вентиляционные отверстия
Увеличение количества светодиодов позволит снизить нагрузку на каждый из них и уменьшить нагрев. Это значительно замедлит процесс их деградации.
Сборка и проверка отремонтированной лампы
После замены компонентов нужно выполнить следующие действия:
- Собрать лампу в обратном порядке
- Нанести термопасту между платой и радиатором
- Проверить работу лампы в течение нескольких часов
- Убедиться в отсутствии мерцания и равномерности свечения
- Приклеить плафон на герметик
Если лампа работает стабильно и не перегревается, ее можно считать успешно отремонтированной. При правильном выполнении ремонта срок службы может быть продлен на несколько лет.
Преимущества и недостатки самостоятельного ремонта светодиодных ламп
Самостоятельный ремонт светодиодных ламп имеет следующие плюсы и минусы:
Преимущества:
- Существенная экономия средств по сравнению с покупкой новой лампы
- Возможность улучшить характеристики лампы при ремонте
- Интересный опыт для любителей электроники
Недостатки:
- Требуются определенные навыки и инструменты
- Есть риск повредить лампу при неаккуратной разборке
- Сложно найти оригинальные компоненты для замены
В целом, при наличии опыта работы с электроникой, самостоятельный ремонт светодиодных ламп может быть оправдан с экономической точки зрения.
Светодиодная лампа на 220 вольт GL5.5 с импульсным драйвером на микросхеме BP3122
схемы, конструкции, статьи
Типовая схема драйвера светодиодной лампы на 220 V с микросхемой BP3122
Сначала о драйвере. Микросхема BP3122 специально разработана для светодиодного освещения и является высокоэффективной микросхемой импульсного источника питания с встроенными полевыми транзисторами (650V), что сводит к минимуму количество внешних элементов, позволяет уменьшить размеры платы и, соответственно, стоимость драйвера.
Стабилизация тока через светодиоды реализована без оптопары, цепи обратной связи на TL431 и вспомогательной обмотки трансформатора. Вместе с тем минимизировано количество внешних компонентов. Пусковой ток составляет 60 мкА . Конденсатор в цепи питания VCC заряжается через
пусковой резистор при включении. Как только напряжение VCC достигнет пускового порога,
BP3122 начнет вырабатывать импульсы.
Для стабилизации выходного тока через светодиоды к выводу SC подключается внешний резистор, через который протекает ток выходного полевого транзистора. Падение напряжения на резисторе сравнивается на компараторе с внутренним источником опорного напряжения 500 мВ. Таким образом изменяется скважность импульсов и поддерживается постоянный ток через светодиоды с точностью плюс/минус 5%.
Рекомендуемая выходная мощность микросхемы не более 5 Вт, а стабилизация выходного тока поддерживается в диапазоне входных напряжений переменного тока от 85 до 265 вольт. Максимальная частота переключения при нормальной работе составляет 65 — 70 кГц. В микросхеме реализованы: защита от короткого замыкания, защита от перенапряжения, защита от перегрева (порог 150 ℃ с гистерезисом 25 ℃) и другие.
Теперь, собственно, о лампе GL5.5 – E27. Срок службы, продекларированный производителем, 50 000 часов. Гарантию в магазине дали на пол года. А на традиционные энергосберегающие дают год.
Китайские производители не оговаривают снижение яркости в процессе эксплуатации, а оно может достигать 50% и более в течение 1-2 лет и зависит от степени превышения номинальных режимов светодиодов. А цена у таких ламп пока-что, как у «вечных», хотя качественные диодные лампы стоят в разы дороже. Лампа будет светить, возможно, и 20 лет, но вы ее замените гораздо раньше, т.к. свет этот будет со временем все тусклее и тусклее. А причина простая, чтобы получить хорошую яркость дешевые светодиоды загоняют в жесткий режим. Нагрев таких светодиодов более 50 градусов даже на радиаторе, то есть они подвержены ускоренной деградации.
На выходе драйвера лампы GL5.5 установлены две параллельные цепочки из трех последовательно включенных светодиодов. Вместо предохранителя установлен резистор 2,2 Ом. При входном напряжении сети переменного тока 236 вольт напряжение на светодиодах составило 9,37 вольта постоянного тока. Ток через диоды – 250 мА. Получаем мощность около 2,5 Вт, до 50% которой уходит на нагрев светодиодов.
Все шесть светодиодов установлены на очень тонкой плате, приклеенной к алюминиевой пластине, которая крепится к алюминиевому радиатору с помощью двух винтов. В пластмассовой части лампы имеются вентиляционные отверстия.

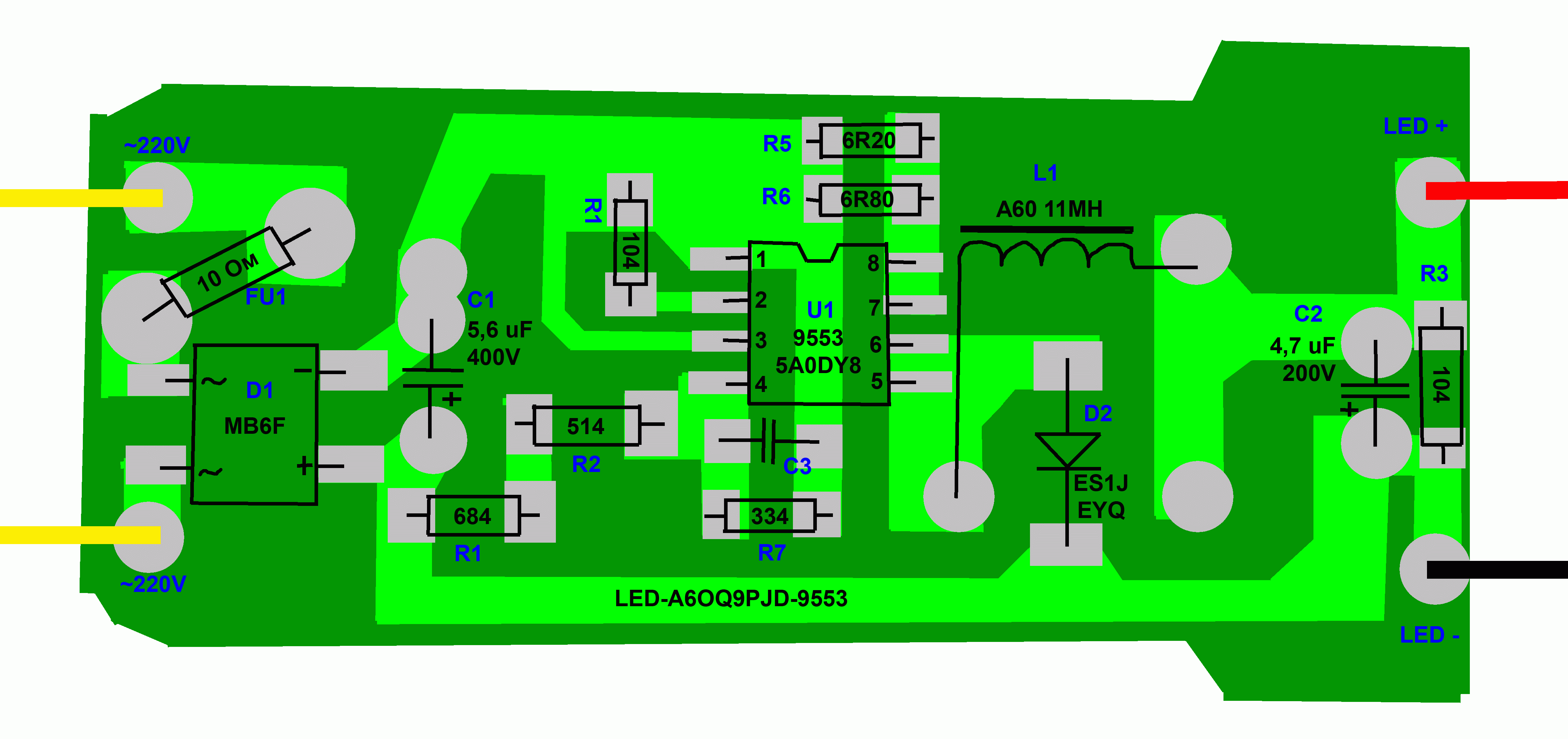

Схема драйвера собрана на печатной плате с двухсторонним монтажом элементов. При включении лампы наблюдается задержка 0.5-1 сек до начала свечения. Стеклянный плафон рассеивает свет, а без плафона свет направленный и более яркий. Исходя из этого сравнение диодных ламп и ламп накаливания очень условно, но данную лампу можно приравнять к 40 ваттной лампе накаливания по силе света.
Количество светодиодов и их размеры как в светильнике на 3 Вт, но они более мощные.
Лучшие схемы
- Разрядное устройство
- Светодиодная лампа smartbuy с драйвером на SM2082D
- Лампа народная на bp9916c
- Схема драйвера светодиодов на 220
- LED лампа Selecta g9 220v 5w
- Простое зарядное устройство
- Схема светодиодной лампы на 220в
- Светодиодная лампа ASD LED-A60
- Лампа ЭРА А65 13Вт
- Схема светодиодной ленты
- Простой цифровой термометр
- Лампа Фотон 15 Вт
- LED лампа Estares GL10-E27
- Драйвер Dark Energy
Статьи
- Светодиодные филаментные лампы
- Напряжение на светодиоде
- Линейные светодиодные светильники
- Светодиодные ленты LED
- Как паять светодиодную ленту
- Лампа своими руками
- Глушилки сотовых телефонов
- Освещение для дома
- Общедомовой учет тепла
- Светодиодная лента на 220 в
- Подсветка для кухни из ленты
- Подсветка рабочей зоны кухни
Схема драйвера для светодиодов лампы JCDR-G5.
3 на 220 вольт мощностью 7WЛампа ЭРА А65 220В 13Вт
Лампа своими руками
Простое зарядное устройство
Разрядное устройство для аккумулятора
Светодиодная лампа ASD LED-A60
Схема и устройство светодиодной лампы на 220 вольт
Светодиодная лампа g9 220v, схема и параметры
Светодиодные ленты LED
Светодиодная лента на 220 вольт
Подсветка рабочей зоны кухни
Подсветка для кухни своими руками
Ремонтируем светодиодную лампу самостоятельно
Содержание
Предыстория
Несколько лет назад были приобретены 4 светодиодные лампочки модели GL5.5-E27 изготовленные под брендом Estares. Две из них неплохо эксплуатировались в прихожей, где освещение горит по нескольку часов в день с периодическими переключениями, одна в ванной комнате и еще 1 в туалете, где режим эксплуатации отличается более частыми коммутациями, чем продолжительностью работы.
Но, невзирая на отличие в условиях эксплуатации, по истечении трех лет, все лампочки практически одновременно стали мигать через несколько минут после включения.
Причина этого явления известна — светодиоды постепенно выходят из строя из-за повышенного тока, протекающего через них. Производитель, чтобы лампа светила ярче использует драйвер с максимально допустимым для данного типа светодиодов выходным током. Как следствие светодиоды при работе нагреваются выше допустимой для данного типа светодиодов температуры, и соответственно быстрее деградируют. При этом яркость свечения лампы со временем начинает уменьшаться, это видно не вооруженным глазом. Сопротивление светодиодов также снижается и достигает того предела, при котором начинает срабатывать защита драйвера от перегрузки и короткого замыкания, это и вызывает мигание лампочки.
Ради интереса и экономии ради было принято решение попытаться осуществить ремонт этих светодиодных ламп, а именно заменить деградировавшие светодиоды на новые и посмотреть, что из этого получится.
Разборка светодиодной лампы
Обычным канцелярским ножом с узким лезвием очень аккуратно подрезаем клей, крепящий стеклянный плафон лампы к пластиковому корпусу.
Плафон не придавливаем, он очень хрупкий и легко ломается. После подрезания клея плафон легко снимается.
Весь клей, а его там не мало, с обеих частей разобранной светодиодной лампы лучше удалить. Он нам не понадобится.
Что мы видим. На тонкой плате установлено шесть светодиодов, хотя возможна установка еще трех. Очевидно, что мы имеем дело с уже классическим подключением светодиодов к драйверу, такое же применяется в светодиодных лентах, по три последовательных светодиода. То есть, в данную лампу возможно установить всего 9 светодиодов, три группы по три светодиода в каждой. Это снизит нагрузку на светодиоды и продлит срок службы светодиодной лампы.
Плата прижата саморезами к пластиковому корпусу, в котором имеются вентиляционные отверстия, через алюминиевый радиатор.
Отпаиваем провода от платы и разбираем этот слоеный пирог. Термопаста между платой и радиатором отсутствует. Вопрос нужна ли она там риторический.
Под радиатором обнаруживаем плату драйвера.
Обратите внимание на обесцвечивание красного плюсового провода. Это явно вызвано повышенной температурой.
В принципе дальше разбирать светодиодную лампу смысла нет, можно просто проверить работоспособность драйвера. При подаче на вход драйвера напряжения 220 В переменного тока, на выходе должно быть около 9 В постоянного.
Соблюдайте правила электробезопасности!
Лирически-теоретическое отступление
Но если есть большое желание посмотреть, а что там и как, то аккуратно поддеваем отверткой цоколь лампы по периметру и скручиваем цоколь по резьбе. Поддеваем торцовый контакт и вытаскиваем его. После этого плата драйвера свободно извлекается.
На фото провод идущий к торцовому контакту отсутствует.
Как видим, производитель не был оригинален и использовал типовой драйвер светодиодной лампы на микросхеме BP3122. .
Типовая схема применения BP3122 следующая:
Данная микросхема была специально разработана для применения в драйверах светодиодных ламп и представляет собой микросхему управления импульсным источником питания.
Ее применение позволяет значительно сократить размер драйвера, а как следствие и его стоимость, за счет сокращения применяемых дополнительных компонентов.
Рекомендуемая производителем микросхемы выходная мощность не более 6 Вт при входном напряжении 230 В ±15% и 5 Вт в диапазоне входных напряжений переменного тока от 85 до 265 В. В микросхеме реализована защита от перегрузки и короткого замыкания, защита от перегрева, а также защита от перенапряжений. С механизмом самовозврата при устранении неисправности.
Уровень стабилизированного выходного тока определяется типом применяемого трансформатора, а именно соотношением витков первичной Np и вторичной Ns обмоток, и пиковым током в MOSFET, который в свою очередь, зависит от сопротивления задающего резистора, подключенного к входу CS микросхемы.
Стабилизация тока, на выходе исследованного драйвера, осуществляется на уровне 350 мА.
Ремонт светодиодной лампы
Для замены деградировавших, на AliExpress были заказаны новые светодиоды у этого продавца.
Отпаять старые светодиоды с платы проще всего посредством фена паяльной станции (температура около 300 °С). Можно и паяльником, но придется повозиться, изготовив специальную «вилочку для пайки светодиодов». Плата весьма теплоемкая и отбирает часть тепла на себя, поэтому паяльник менее 100 Вт можно даже не рассматривать.
Убрав старые светодиоды, не прекращая подогрева снизу платы, наносим на места пайки флюс, при необходимости припой, и размещаем новые светодиоды, соблюдая полярность.
Предварительно, выводы новых светодиодов также не помешает залудить. А для удобства их последующего позиционирования на плате, отметить, например анод, маркером.
Номинальные данные приобретенных светодиодов: ток 150 мА, напряжение 3,0 – 3,2 В, теплого, белого свечения 2800 – 3500 К.
Сборка осуществляется в обратном порядке. При наличии термопасты наносим ее на обратную сторону платы.
После этого работоспособность светодиодной лампы можно проверить, включив ее на несколько часов.
Не смотрите на горящие светодиоды не защищенным глазом, это опасно для зрения. Накройте их листом бумаги!
Если все нормально, все группы светодиодов светятся равномерно и не мигают, можно приклеить на место стеклянный плафон. Лучше использовать для этого клей типа «Момент». Термоклей не годится, при нагреве лампы во время работы, он может расплавиться и плафон отклеиться и упадет.
После высыхания клея светодиодная лампа снова будет служить вам верой и правдой. Ну а если вдруг, что, вы уже знаете, как ее починить.
