Как правильно выбрать номинал конденсатора для схемы. Какие факторы учитывать при выборе типа конденсатора. Как рассчитать емкость при последовательном и параллельном соединении конденсаторов. Стандартные ряды номиналов конденсаторов.
Основные принципы выбора конденсаторов
При выборе конденсатора для электронной схемы необходимо учитывать несколько ключевых факторов:
- Требуемую емкость
- Рабочее напряжение
- Тип диэлектрика
- Допуск
- Температурный коэффициент
- Частотные характеристики
- Потери
Рассмотрим подробнее, как правильно выбрать конденсатор с учетом этих параметров.
Выбор номинальной емкости конденсатора
Номинальная емкость — это основной параметр конденсатора. При выборе емкости руководствуются следующими принципами:
- Для емкостей в пикофарадах (пФ) обычно используют керамические конденсаторы
- Для емкостей в нанофарадах (нФ) подходят многослойные керамические конденсаторы
Конкретное значение емкости обычно определяется расчетами для схемы или рекомендациями в документации на микросхемы.
Выбор рабочего напряжения конденсатора
Рабочее напряжение конденсатора должно с запасом превышать максимальное напряжение в схеме. Рекомендуется выбирать конденсаторы с номинальным напряжением в 1,5-2 раза выше максимального рабочего напряжения в цепи.
Например, если максимальное напряжение в схеме 12 В, следует использовать конденсаторы с номиналом не менее 25 В.
Выбор типа конденсатора в зависимости от применения
Различные типы конденсаторов имеют свои преимущества для конкретных применений:
- Керамические — для высокочастотных схем, фильтрации
- Пленочные — для точных схем, работы на высоких частотах
- Электролитические — для фильтрации в источниках питания, развязки
- Танталовые — для компактных схем с батарейным питанием
При выборе учитывают стабильность параметров, потери, габариты и стоимость конденсаторов.
Учет допуска емкости конденсатора
Допуск емкости показывает максимальное отклонение фактического значения от номинального. Для большинства применений подходят конденсаторы с допуском ±10% или ±20%.
Для прецизионных схем может потребоваться допуск ±1% или ±5%. Чем меньше допуск, тем дороже конденсатор.
Температурный коэффициент емкости
Температурный коэффициент емкости (ТКЕ) определяет изменение емкости при изменении температуры. Для схем, чувствительных к изменению емкости, выбирают конденсаторы с низким ТКЕ, например:
- NP0/C0G керамические (±30 ppm/°C)
- Полистирольные (±150 ppm/°C)
- Полипропиленовые (±200 ppm/°C)
Конденсаторы с высоким ТКЕ, например X7R керамические (±15%), используют в некритичных к изменению емкости цепях.
Учет частотных характеристик конденсатора
Для высокочастотных схем важно учитывать изменение емкости и потерь конденсатора на высоких частотах. Наилучшими высокочастотными свойствами обладают:
- Керамические NP0/C0G конденсаторы
- Слюдяные конденсаторы
- Пленочные полистирольные и тефлоновые конденсаторы
Электролитические конденсаторы имеют ограниченный частотный диапазон и высокие потери на ВЧ.
Выбор конденсаторов с учетом потерь
Для энергоэффективных схем важно минимизировать потери в конденсаторах. Основные виды потерь:
- Тангенс угла диэлектрических потерь
- Ток утечки
- Эквивалентное последовательное сопротивление (ESR)
Наименьшими потерями обладают керамические, пленочные и слюдяные конденсаторы. У электролитических конденсаторов потери выше.

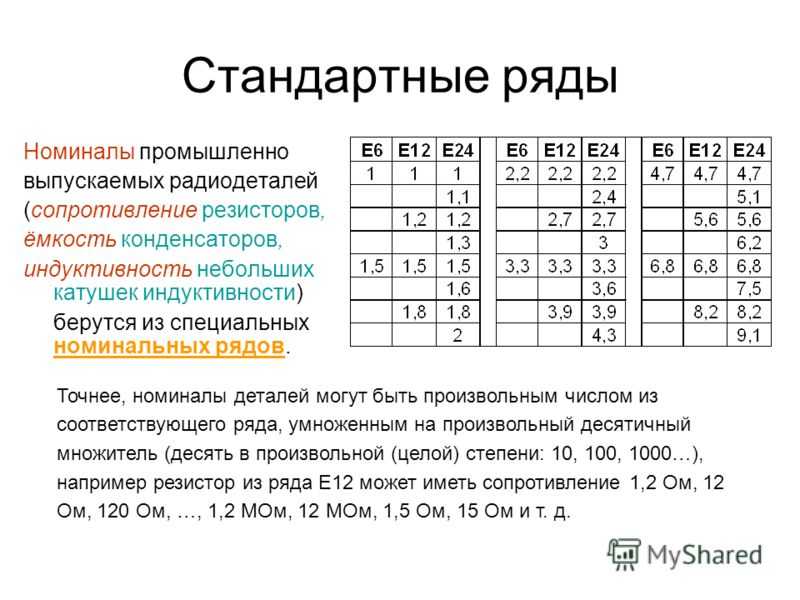

Стандартные номиналы конденсаторов
Конденсаторы выпускаются со стандартными номиналами емкости согласно рядам E6 и E12:
- E6: 1.0, 1.5, 2.2, 3.3, 4.7, 6.8
- E12: 1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2
Номиналы умножаются на степени 10 для получения всего диапазона значений. Например, в ряду E6: 1 пФ, 1.5 пФ, 2.2 пФ, 3.3 пФ и т.д.
Последовательное и параллельное соединение конденсаторов
Для получения нестандартных значений емкости используют последовательное и параллельное соединение конденсаторов.
Последовательное соединение
При последовательном соединении общая емкость уменьшается и рассчитывается по формуле:
1/Cобщ = 1/C1 + 1/C2 + 1/C3 + …
Например, при последовательном соединении конденсаторов 10 мкФ и 20 мкФ получим:
1/Cобщ = 1/10 + 1/20 = 3/20
Cобщ = 20/3 = 6.67 мкФ
Параллельное соединение
При параллельном соединении емкости складываются:
Cобщ = C1 + C2 + C3 + …
Например, при параллельном соединении конденсаторов 10 мкФ и 20 мкФ получим:
Cобщ = 10 + 20 = 30 мкФ
Маркировка конденсаторов
Емкость конденсаторов может маркироваться несколькими способами:
- Прямое указание емкости и единиц измерения (например, 100 пФ, 0.1 мкФ)
- Цифровой код (например, 104 = 10*10^4 пФ = 100 нФ)
- Цветовая маркировка (аналогично резисторам)
Рабочее напряжение обычно указывается отдельно после емкости.
Заключение
Правильный выбор конденсаторов критически важен для работоспособности электронных устройств. Необходимо учитывать множество факторов — от номинальной емкости до частотных характеристик. Тщательный подбор параметров конденсаторов позволяет создавать надежные и эффективные электронные схемы.
Конденсатор таблица емкости
Конденсаторы являются второй, по распространенности и степени использования, после резисторов, деталью в электронных схемах. Действительно, в любом электронном устройстве, будь то мультивибратор на 2 транзисторах или материнская плата компьютера, во всех них находят применение эти радиоэлементы. Конденсатор обладает свойством накапливать заряд и впоследствии отдавать его. Простейший конденсатор представляет собой 2 пластины, разделенные тонким слоем диэлектрика.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Маркировка и расшифровка конденсаторов.
- Конденсаторы: виды, устройство, маркировка и параметры конденсаторов
- Маркировка конденсаторов
- Конвертер единиц емкости конденсатора
- Программа для определения емкости конденсатора по цифровой маркировке
- Кодовая, цифровая маркировка конденсаторов
- Маркировка конденсаторов
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор мультиметром и измерить его емкость
Маркировка и расшифровка конденсаторов.
Номиналы конденсаторов очень похожи на номиналы резисторов.
Наиболее часто используемые ряды при производстве конденсаторов — ряд Е3 и рад Е6, так как многие типы конденсаторов сложно изготовить с большой точностью.
Чтобы производить реальный диапазон конденсаторов, необходимо увеличивать шаг между номиналами ёмкостей по мере их увеличения. Стандартные ряды конденсаторов основаны на этой идее и их значения похожи в каждом интервале, кратном десяти.
Ряд Е3 3 значения в каждом интервале, кратном десяти 10, 22, 47, Обратите внимание, как значение шага увеличивается по мере увеличения ёмкости емкость каждый раз примерно удваивается.
Ряд Е6 6 значений в каждом интервале, кратном десяти 10, 15, 22, 33, 47, 68, Видите, это тот же ряд Е3, но с дополнительными промежуточными значениями. Номиналы конденсаторов Номиналы конденсаторов очень похожи на номиналы резисторов.
Ряды конденсаторов Чтобы производить реальный диапазон конденсаторов, необходимо увеличивать шаг между номиналами ёмкостей по мере их увеличения. Кодовая маркировка конденсаторов описана здесь.

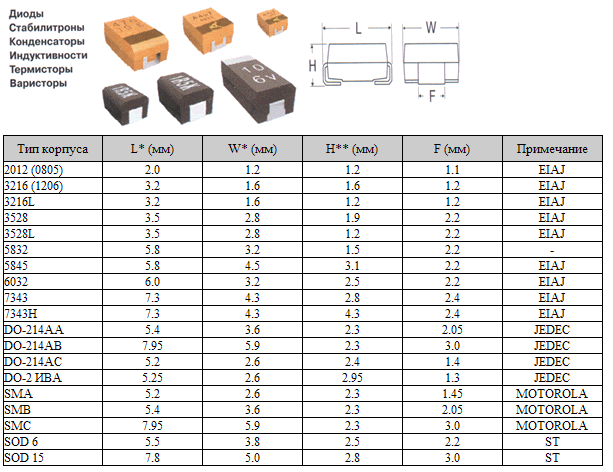

Конденсаторы: виды, устройство, маркировка и параметры конденсаторов
Номиналы конденсаторов очень похожи на номиналы резисторов. Наиболее часто используемые ряды при производстве конденсаторов — ряд Е3 и рад Е6, так как многие типы конденсаторов сложно изготовить с большой точностью. Чтобы производить реальный диапазон конденсаторов, необходимо увеличивать шаг между номиналами ёмкостей по мере их увеличения. Стандартные ряды конденсаторов основаны на этой идее и их значения похожи в каждом интервале, кратном десяти. Ряд Е3 3 значения в каждом интервале, кратном десяти 10, 22, 47,
Определение емкости конденсатора выполняется в соответствии со стандартами IEC по таблице 1. Сам принцип определения.
Маркировка конденсаторов
В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах.
При такой маркировке буква указывает на десятичную запятую и обозначение мкФ, нФ, пФ , а цифры — на значение емкости:. Очень часто бывает трудно отличить русскую букву «п» от английской «n». Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:.
Конвертер единиц емкости конденсатора
Как неотъемлемые элементы всех без исключения электрических схем конденсаторы отличаются большим разнообразием вариантов конструктивного исполнения. Они выпускаются многими производителями по всему миру с применением различных технологий. Как следствие, маркировка имеет множество вариантов в соответствии с внутренними стандартами производителя, что делает попытки расшифровывать обозначения трудной задачей. Задачей маркировки стоит соответствие каждого конкретного элемента определенным значениям рабочей характеристики.
Данная программа позволяет оперативно определить емкость конденсатора по цифровой маркировке.
Определение емкости конденсатора выполняется в соответствии со стандартами IEC по таблице 1.
Программа для определения емкости конденсатора по цифровой маркировке
Кроме буквенно-цифровой маркировки применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC табл. При таком способе маркировки первые две или три цифры обозначают значение емкости в пикофарадах пФ , а последняя цифра — количество нулей. При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, — мкФ. Таблица 2. Кодировка номинальной емкости конденсаторов тремя цифрами. Пикофарады пф ; pF.
Кодовая, цифровая маркировка конденсаторов
Конденсатором обычно называют устройство, которое обладает способностью накапливать электрический заряд. Конструктивно конденсатор представляет собой два проводника, разделенных диэлектриком. Единицей электрической емкости конденсатора в системе СИ является Фарада. Сокращенно обозначается буквой Ф.
Названа в честь английского физика Майкла Фарадея. В радиоэлектронике используется емкость конденсатора, выраженная через дробные единицы фарад: пикофарад, нанофарад, микрофарад. Конденсаторы, как и резисторы бывают постоянные и переменные КПЕ — конденсатор переменной емкости.
Номиналы конденсаторов очень похожи на номиналы резисторов. шага увеличивается по мере увеличения ёмкости (емкость каждый раз примерно удваивается). Таблица номиналов конденсаторов по рядам Е3 и Е6.
Маркировка конденсаторов
Существует универсальный измерительный прибор для радиокомпонентов. Может измерять индуктивности, ESR и потери электролитических конденсаторов. Тип деталей определяется автоматически и выводит значения на дисплей. Очень часто для проведения ремонтных работ в электронных устройствах, необходимо иметь в запасе конденсаторы различных номиналов.
В данной статье речь пойдет об определении параметров конденсатора по таблицам цветовой маркировки конденсаторов. Цветовая маркировка конденсаторов содержит сокращенное обозначение параметров конденсатора и может быть представлена в виде полос, колец или точек.
При этом возможно сочетание двух колец и точки, указывающий на множитель. При пяти метках цвет корпуса указывает на значение рабочего напряжения. В зависимости от технологий, которыми обладает фирма, диапазон температуры может быть другим.
Различают три основных способа кодирования.
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости. Первые две цифры указывают на значение емкости в пикофарадах пф , последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1. Буква R используется в качестве десятичной запятой. Например, код равен 1.
Каждый радиолюбитель должен хоть не много, но разбираться в маркировке тех или иных радиоэлектронных компонентов. Безусловно, для этого имеется множество самых разнообразных справочников, в которых подобная информация представлена в достаточном объёме. В этой статье присутствую данные по кодовой маркировке конденсаторов и сводные таблицы конвертации емкостей.
Для того что бы хорошо разобраться в кодовой маркировке конденсаторов используйте соответствующие справочники.
200 электролитических конденсаторов 15-ти разных типов
Внимание! Наконец-то, то что все давно ждали — на муське обзор конденсатора по п.18!!!
Электролитический конденсатор — необходимая в хозяйстве радиолюбителя вещь. Часто оказывается, что нету под рукой столь нужной маленькой копеечной детальки — из-за такой ерунды приходится ехать в магазин. В целях избежать такой ситуации решил обзавестись такой коробочкой.
Сама коробочка продается в этом магазине -http://www.banggood.com/10-15-24-36-Value-Electronic-Components-Storage-Assortment-Box-p-908310.html — стоит 2.2$ Так что наш восточный сосед насыпал нам кучку конденсаторов на 3$. Очень неплохая цена для 200 конденсаторов. В конце концов содержимое можно отдать (выкинуть, разобрать в познавательных целях, бусы сплести и т.
д.) — а в коробочку в 15 ячеек что-то положить.
Дошло все за 2 недели внезапно.
Фото упаковки (в пленке была)
Размеры:
Есть вешалка на гвоздь 🙂
В коробке находятся 200 электролитических конденсатора таких номиналов:
От транспортировки конденсаторы в коробочке почти не перемешались. Чтобы не путаться, я подписал номиналы (почему продавец так не делает сам — не понятно)
Измерения конденсаторов проводил популярным тут тестером (версия в коробочке)
Прибор измеряет емкость, ESR, Vloss. С емкостью более менее все понятно.
Описание Vloss стырил отсюда — http://go-radio.ru/universalniy-tester-radiokomponentov.html:
… он косвенно указывает на уровень утечки конденсатора. Как известно, реальный конденсатор имеет сопротивление диэлектрика между обкладками. Благодаря этому сопротивлению конденсатор медленно разряжается из-за, так называемого, тока утечки.Так вот, при заряде конденсатора коротким импульсом тока напряжение на его обкладках достигает определённого уровня.
Но, как только заряд конденсатора прекращается, напряжение на заряженном конденсаторе падает на очень небольшую величину. Разность между максимальным напряжением на конденсаторе и тем, что наблюдается после завершения заряда и выражают как Vloss. Чтобы было удобней, Vloss выражают в процентах.
Но, как только заряд конденсатора прекращается, напряжение на заряженном конденсаторе падает на очень небольшую величину. Разность между максимальным напряжением на конденсаторе и тем, что наблюдается после завершения заряда и выражают как Vloss. Чтобы было удобней, Vloss выражают в процентах.Т.е. если он меньше 5% значит все ок.
Про ESR (ЭПС) — Equivalent series resistance(эквивалентное последовательное сопротивление) — тут можно почитать про параметр и способ измерения — http://go-radio.ru/esr-kondensatora.html.
Определяют по таблице:
Для маленьких емкостей до 5 Ом. Если сильно больше номинала таблицы — то такой кондер лучше выкинуть.
Пациент №1
0.1мкФ; 50В; 4х7 мм; 15 штук; Фирма NCK
ESR должен быть 5. Тут скорее всего прибор не умеет мерить нормально на маленьких емкостях.
Пациент №2
0.22 мкФ; 50 В; 15 штук; 5х11 мм; фирма Chang
ESR должен быть 5.
Пациент №3
0.47 мкФ; 50 В; 15 штук; 5х11 мм; фирма Chang
ESR должен быть 5.Тут скорее всего прибор не умеет мерить нормально на маленьких емкостях.
Пациент №4
1 мкФ; 50 В; 15 штук; 5х11 мм; фирма Chang
ESR по таблице должен быть 4.5. Тут скорее всего прибор не умеет мерить нормально на маленьких емкостях
Пациент №5
2.2 мкФ; 50 В; 15 штук; 5х10 мм; фирма Chang
ESR по таблице должен быть 4.5 Тут скорее всего прибор не умеет мерить нормально на маленьких емкостях
Пациент №6
3.3 мкФ; 50 В; 15 штук; 5х10 мм; фирма Chang
ESR по таблице должен быть 4.7 Тут скорее всего прибор не умеет мерить нормально на маленьких емкостях
Пациент №7
4.7 мкФ; 50 В; 15 штук; 5х11 мм; фирма Chang
ESR по таблице должен быть 3.0 Тут скорее всего прибор не умеет мерить нормально на маленьких емкостях
Пациент №8
10 мкФ; 25 В; 15 штук; 5х11 мм; фирма Chang
ESR по таблице должен быть 5.
3 Тут все ок с ESR
Пациент №9
22 мкФ; 25 В; 15 штук; 5х10 мм; фирма Chang
Что-то судя по таблице пичально тут с ESR
Пациент №10
22 мкФ; 16 В; 15 штук; 5х11 мм; фирма Chang
ESR по таблице должен быть 3.6 Тут с ESR все ок
Пациент №11
47 мкФ; 16 В; 10 штук; 5х10 мм; фирма Jackcon
По таблице ESR должен быть около 1. Сами все видите.
Пациент №12
47 мкФ; 25 В; 10 штук; 5х10 мм; фирма Chang
По таблице ESR должен быть 0.9. Все ок.
Пациент №13
100 мкФ; 25 В; 10 штук; 6х11 мм; фирма NJYTYB
По таблице ESR должен быть 0.3. Сами видите.
Пациент №14
100 мкФ; 16 В; 10 штук; 6х11 мм; фирма хз
По таблице ESR должен быть 0.7. Сами видите — более менее все ок.
Пациент №15
220 мкФ; 10 В; 10 штук; 5х12 мм; фирма Chang
По таблице ESR должен быть 0.
6. Сами видите — более менее все ок.
Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Номинальные характеристики силовых конденсаторов для двигателей NEMA класса B с Т-образным корпусом
(903) 984-3061 | 2800 шоссе. 135 North, Kilgore, TX 75662
Steelman Industries
Искать на сайте
<< Индекс | < Страница 2 | Страница 4 >
Рекомендуемые номиналы конденсаторов для Т-образных двигателей NEMA класса B
ТАБЛИЦА 1A
| Номинальная скорость двигателя | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3600 об/мин | 1800 об/мин | 1200 об/мин | ||||||||||
| Мощность асинхронного двигателя (л.с.) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | ||||||
| 3 | 1,5 | 14 | 1,5 | 23 | 2,5 | 28 | ||||||
| 5 | 2 | 14 | 2,5 | 22 | 3 | 26 | ||||||
| 7,5 | 2,5 | 14 | 3 | 20 | 4 | 21 | ||||||
| 10 | 4 | 14 | 4 | 18 | 5 | 21 | ||||||
| 15 | 5 | 12 | 5 | 18 | 6 | 20 | ||||||
| 20 | 6 | 12 | 6 | 17 | 7,5 | 19 | ||||||
| 25 | 7,5 | 12 | 7,5 | 17 | 8 | 19 | ||||||
| 30 | 8 | 11 | 8 | 16 | 10 | 19 | ||||||
| 40 | 12 | 12 | 13 | 15 | 16 | 19 | ||||||
| 50 | 15 | 12 | 18 | 15 | 20 | 19 | ||||||
| 60 | 18 | 12 | 21 | 14 | 22,5 | 17 | ||||||
| 75 | 20 | 12 | 23 | 14 | 25 | 15 | ||||||
| 100 | 22,5 | 11 | 30 | 14 | 30 | 12 | ||||||
| 125 | 25 | 10 | 36 | 12 | 35 | 12 | ||||||
| 150 | 30 | 10 | 42 | 12 | 40 | 12 | ||||||
| 200 | 35 | 10 | 50 | 11 | 50 | 10 | ||||||
| 250 | 40 | 11 | 60 | 10 | 62,5 | 10 | ||||||
| 300 | 45 | 11 | 68 | 10 | 75 | 12 | ||||||
| 350 | 50 | 12 | 75 | 8 | 90 | 12 | ||||||
| 400 | 75 | 10 | 80 | 8 | 100 | 12 | ||||||
| 450 | 80 | 8 | 90 | 8 | 120 | 10 | ||||||
| 500 | 100 | 8 | 120 | 9 | 150 | 12 | ||||||
Рекомендуемые номиналы конденсаторов для Т-образных двигателей NEMA класса B
ТАБЛИЦА 1B
(л.
с.)(%)
(%)
(%)
Рекомендуемые номиналы конденсаторов для двигателей без Т-образного корпуса NEMA класса B с короткозамкнутым ротором
ТАБЛИЦА 2A
| 3600 об/мин | 1800 об/мин | 1200 об/мин | ||||
|---|---|---|---|---|---|---|
| Мощность асинхронного двигателя (л.с.) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) |
| 3 | 1,5 | 14 | 1,5 | 15 | 1,5 | 20 |
| 5 | 2 | 12 | 2 | 13 | 2 | 17 |
| 7,5 | 2,5 | 11 | 2,5 | 12 | 3 | 15 |
| 10 | 3 | 10 | 3 | 11 | 3,5 | 14 |
| 15 | 4 | 9 | 4 | 10 | 5 | 13 |
| 20 | 5 | 9 | 5 | 10 | 6,5 | 12 |
| 25 | 6 | 9 | 6 | 10 | 7,5 | 11 |
| 30 | 7 | 8 | 7 | 9 | 9 | 11 |
| 40 | 9 | 8 | 9 | 9 | 11 | 10 |
| 50 | 12 | 8 | 11 | 9 | 13 | 10 |
| 60 | 14 | 8 | 14 | 8 | 15 | 10 |
| 75 | 17 | 8 | 16 | 8 | 18 | 10 |
| 100 | 22 | 8 | 21 | 8 | 25 | 9 |
| 125 | 27 | 8 | 26 | 8 | 30 | 9 |
| 150 | 32,5 | 8 | 30 | 8 | 35 | 9 |
| 200 | 40 | 8 | 37,5 | 8 | 42,5 | 9 |
| 250 | 50 | 8 | 45 | 7 | 52,5 | 8 |
| 300 | 57,5 | 8 | 52,5 | 7 | 60 | 8 |
| 350 | 65 | 8 | 60 | 7 | 67,5 | 8 |
| 400 | 70 | 8 | 65 | 6 | 75 | 8 |
| 450 | 75 | 8 | 67,5 | 6 | 80 | 8 |
| 500 | 77,5 | 8 | 72,5 | 6 | 82,5 | 8 |
0027Рекомендуемые номиналы конденсаторов для двигателей с короткозамкнутым ротором без Т-образного корпуса NEMA класса B
ТАБЛИЦА 2B
| 900 об/мин | 720 об/мин | 600 об/мин | ||||
|---|---|---|---|---|---|---|
| Мощность асинхронного двигателя (л.с.) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) | Номинал конденсатора (кВАр) | Сниженный линейный ток (%) |
| 3 | 2 | 27 | 2,5 | 35 | 3,5 | 41 |
| 5 | 3 | 25 | 4 | 32 | 4,5 | 37 |
| 7,5 | 4 | 22 | 5,5 | 30 | 6 | 34 |
| 10 | 5 | 21 | 6,5 | 27 | 7,5 | 31 |
| 15 | 6,5 | 18 | 8 | 23 | 9,5 | 27 |
| 20 | 7,5 | 16 | 9 | 21 | 12 | 25 |
| 25 | 9 | 15 | 11 | 20 | 14 | 23 |
| 30 | 10 | 14 | 12 | 18 | 16 | 22 |
| 40 | 12 | 13 | 15 | 16 | 20 | 20 |
| 50 | 15 | 12 | 19 | 15 | 24 | 19 |
| 60 | 18 | 11 | 22 | 15 | 27 | 19 |
| 75 | 21 | 10 | 26 | 14 | 32,5 | 18 |
| 100 | 27 | 10 | 32,5 | 13 | 40 | 17 |
| 125 | 32,5 | 10 | 40 | 13 | 47,5 | 16 |
| 150 | 37,5 | 10 | 47,5 | 12 | 52,5 | 15 |
| 200 | 47,5 | 10 | 60 | 12 | 65 | 14 |
| 250 | 57,5 | 9 | 70 | 11 | 77,5 | 13 |
| 300 | 65 | 9 | 80 | 11 | 87,5 | 12 |
| 350 | 75 | 9 | 87,5 | 10 | 95 | 11 |
| 400 | 85 | 9 | 95 | 10 | 105 | 11 |
| 450 | 92,5 | 9 | 100 | 9 | 110 | 11 |
| 500 | 97,5 | 9 | 107,5 | 9 | 115 | 10 |
0027 Таблицы 1 и 2 относятся к трехфазным двигателям с частотой 60 Гц при включении конденсаторов как единого блока.
© Стандарт IEEE 141-1986
<< Индекс | < Страница 2 | Страница 4 >
Чем мы можем помочь?
Сообщите нам, как мы можем помочь найти подходящее оборудование для вашего применения.
Свяжитесь с нами
Базовая электроника – выбор конденсатора, номиналы конденсаторов
В предыдущей статье мы рассмотрели различные типы конденсаторов. Теперь давайте обсудим выбор конденсатора для данного приложения. Как правило, выбор конденсатора не является сложной задачей, если только у вас нет конкретных требований к схеме. Инженеры часто имеют номинальную емкость, рассчитанную для схемы, или должны использовать емкость с ИС или активным компонентом. Большинство ИС (например, 555, ИС микроконтроллеров и т. д.) имеют рекомендуемые значения емкости, указанные в их спецификациях для различных приложений.
Если нет особых требований к схеме, и если требуемая емкость указана в пикофарадах, можно использовать керамический конденсатор.
Если требуемая емкость указана в нанофарадах, можно слепо доверять конденсаторам MLC (Multilayer Ceramic). Если необходимая емкость измеряется в микрофарадах, обычно выбирают конденсаторы с алюминиевым электролитом. Для более широкого диапазона температур и надежности можно использовать стеклянные и слюдяные конденсаторы.
Помимо номинальной емкости, вторым наиболее важным параметром, который необходимо обязательно учитывать, является номинальное напряжение. Номинальное напряжение конденсатора всегда должно как минимум в 1,5 или 2 раза превышать максимальное напряжение, которое может возникнуть в цепи. Конденсаторы не так надежны, как резисторы. Они легко повреждаются, когда приложенное напряжение приближается к максимальному значению.
Если цепь имеет особые требования, необходимо учитывать множество других факторов. Различные типы конденсаторов предпочтительны для конкретных цепей и приложений. Предпочтительные области применения различных типов конденсаторов приведены в следующей таблице:
Помимо пригодности различных конденсаторов для конкретных применений, другие важные факторы, которые, возможно, необходимо учитывать, включают следующее:
- проверить, зависит ли работа схемы от прецизионной емкости. Конденсатор с наименьшим допуском следует использовать, если требуется узкая емкость. Емкость конденсатора никогда не выйдет за пределы его номинального допуска, если только он не будет поврежден из-за чрезмерного напряжения или условий окружающей среды.
- Диапазон рабочих температур и температурный коэффициент — Если цепь чувствительна к температуре или емкость не должна изменяться сверх определенного предела в диапазоне температур, необходимо учитывать диапазон рабочих температур и температурный коэффициент. Степень изменения емкости следует рассчитывать на основе температурного коэффициента и температурной кривой. С температурной чувствительностью схемы также можно справиться, используя вместе конденсаторы с положительным и отрицательным температурными коэффициентами. В этом случае необходимо рассчитать максимальное изменение емкости в диапазоне температур.
- Зависимость от частоты — Емкость многих конденсаторов зависит от частоты и может не подходить для определенного диапазона частот. В зависимости от схемы следует учитывать зависимость емкости от частоты.
- Эксплуатационные потери – Эксплуатационные потери могут быть важным фактором, когда в цепях требуется энергоэффективность (например, в цепях с батарейным питанием). Для таких цепей следует тщательно выбирать конденсаторы с учетом их коэффициента рассеяния (типичные потери энергии в процентах), диэлектрической абсорбции, тока утечки или сопротивления изоляции, а также собственной индуктивности. Все эти потери должны быть сведены к минимуму, чтобы повысить эффективность и срок службы батареи схемы.
- Пульсирующий ток и Импульсное напряжение — это очень важные проверки. Цепь должна быть рассчитана на пульсирующие напряжения и максимальный пульсирующий ток. Следует выбрать конденсатор с соответствующим током пульсаций и номинальным рабочим напряжением.
- Полярность и обратное напряжение – Если в цепи используется электролитический конденсатор, его необходимо подключать в правильном направлении. Его номинальное обратное напряжение должно быть как минимум в два раза больше возможного обратного напряжения в этой ветви цепи.
Конденсатор с наименьшим допуском следует использовать, если требуется узкая емкость. Емкость конденсатора никогда не выйдет за пределы его номинального допуска, если только он не будет поврежден из-за чрезмерного напряжения или условий окружающей среды.
В зависимости от схемы следует учитывать зависимость емкости от частоты.
Его номинальное обратное напряжение должно быть как минимум в два раза больше возможного обратного напряжения в этой ветви цепи. Стандартные номиналы конденсаторов
Конденсаторы также доступны со стандартными номиналами в соответствии с серией E, как и резисторы. Чтобы узнать больше о стандартных значениях резисторов, конденсаторов, катушек индуктивности и стабилитронов, ознакомьтесь со следующей статьей «Базовая электроника 08 — показания, допуски и номинальная мощность резисторов».
Стандартных значений для конденсаторов меньше, чем для резисторов. Как правило, конденсаторы доступны только в серии E-6 со стандартными номиналами (10, 15, 22, 33, 47 и 68), за которыми следует определенное количество нулей.
Последовательная и параллельная комбинация конденсаторов
В стандартной серии E может быть невозможно получить точное значение требуемой емкости. В таких случаях можно использовать последовательную или параллельную комбинацию конденсаторов, чтобы получить желаемую емкость в цепи.
При последовательном соединении конденсаторов эквивалентная емкость определяется следующим уравнением:
1/C серия = 1/C 1 + 1/C 2 + 1/C 3 + . . . .
При параллельном соединении конденсаторов эквивалентная емкость определяется как
C Параллельное = C 1 + C 2 + C 3 + . . . .
Уравнение для последовательного соединения емкостей получено из того факта, что сумма падений напряжения на всех последовательно соединенных емкостях будет равна приложенному напряжению, а ток через них останется одним и тем же. Уравнение для последовательной комбинации емкостей получается следующим образом:
В Итого = В С1 + В С2 + В С3 + . . . .
1/C Серия * ∫i.dt = 1/C 1 * ∫i.dt + 1/C 2 * ∫i.dt + 1/C 3 * ∫i.dt + . . .
1/C серия = 1/C 1 + 1/C 2 + 1/C 3 + .
. . .
Уравнение для параллельной комбинации емкостей получено из того факта, что сумма токов через все параллельно соединенные емкости будет равна общему току, а напряжение на них останется одним и тем же. Уравнение для параллельной комбинации емкостей получается следующим образом:
Я = i1 + i2 + i3 + . . . .
C Параллельный * dV/dt = C 1 * dV/dt + C 2 * dV/dt + C 3 * dV/dt + . . . . .
С Параллельный = С 1 + С 2 + С 3 + . . . .
Считывание пакетов резисторов
В прошлом для обозначения значения, допуска и рабочего напряжения конденсаторов использовались цветовые коды и различные типы числовых кодов. Сегодня емкость, допуск и рабочее напряжение напечатаны на корпусе конденсаторов или указаны стандартными кодами BS1852 или BS EN 60062. В этих системах кодирования значение, допуск и рабочее напряжение конденсатора обозначаются двух- или трехзначными цифровыми кодами, за которыми следует буква.
