Что такое транзистор BUZ90. Каковы его основные характеристики и параметры. Где применяется BUZ90 в электронике. Как правильно использовать данный MOSFET-транзистор в схемах.
Что представляет собой транзистор BUZ90
BUZ90 — это мощный N-канальный MOSFET-транзистор в корпусе TO-220AB. Он относится к семейству высоковольтных полевых транзисторов, предназначенных для применения в силовой электронике.
Основные характеристики BUZ90:
- Тип: N-канальный MOSFET
- Максимальное напряжение сток-исток: 600 В
- Максимальный постоянный ток стока: 4,5 А
- Максимальная рассеиваемая мощность: 75 Вт
- Сопротивление открытого канала: 1,6 Ом
- Корпус: TO-220AB
BUZ90 обладает низким сопротивлением открытого канала и способен работать на высоких частотах, что делает его отличным выбором для импульсных источников питания и других высокочастотных применений.
Основные параметры и характеристики BUZ90
Рассмотрим подробнее ключевые параметры транзистора BUZ90:
Напряжение пробоя сток-исток
Максимальное напряжение между стоком и истоком составляет 600 В. Это позволяет использовать BUZ90 в высоковольтных схемах, например, в импульсных блоках питания.
Ток стока
Номинальный постоянный ток стока равен 4,5 А. В импульсном режиме транзистор способен пропускать ток до 18 А.
Сопротивление открытого канала
Типовое значение RDS(on) составляет 1,6 Ом. Низкое сопротивление открытого канала обеспечивает малые потери проводимости.
Пороговое напряжение
Пороговое напряжение затвор-исток VGS(th) находится в диапазоне 2,1-4 В. Это напряжение, при котором транзистор начинает открываться.
Входная емкость
Входная емкость Ciss составляет около 950 пФ. Данный параметр важен при расчете цепей управления затвором.
Области применения транзистора BUZ90
Благодаря своим характеристикам, BUZ90 находит широкое применение в следующих областях:
- Импульсные источники питания
- Преобразователи напряжения
- Драйверы электродвигателей
- Системы управления освещением
- Зарядные устройства
- Инверторы
BUZ90 особенно хорошо подходит для применения в импульсных источниках питания благодаря способности работать на высоких частотах и выдерживать высокие напряжения.
Как правильно использовать BUZ90 в схемах
При использовании BUZ90 в электронных схемах следует учитывать несколько важных моментов:
Управление затвором
Для полного открытия транзистора необходимо подавать на затвор напряжение 10-15 В относительно истока. Рекомендуется использовать драйвер затвора для быстрого переключения.
Защита затвора
Максимальное напряжение затвор-исток составляет ±20 В. Для защиты затвора рекомендуется использовать стабилитрон на 18-20 В между затвором и истоком.
Тепловой режим
При больших токах необходимо обеспечить эффективный теплоотвод. Рекомендуется использовать радиатор и теплопроводящую пасту.
Параллельное включение
При необходимости увеличения тока возможно параллельное включение нескольких BUZ90. В этом случае следует использовать выравнивающие резисторы в цепях истоков.
Аналоги и замены BUZ90
В качестве альтернативы BUZ90 можно рассмотреть следующие транзисторы с близкими характеристиками:
- IRFP460 — более мощный аналог с током 20 А
- STP6NK60Z — современная замена с меньшим сопротивлением канала
- STW11NM80 — улучшенная версия с током 11 А
- FQP4N60C — бюджетный вариант с близкими параметрами
При выборе замены следует тщательно сравнивать все ключевые параметры транзисторов.
Особенности монтажа BUZ90
При монтаже BUZ90 на печатную плату необходимо соблюдать следующие правила:
- Обеспечить надежный теплоотвод через металлическую подложку корпуса
- Использовать достаточно широкие дорожки для стока и истока
- Располагать транзистор вертикально для лучшего охлаждения
- Применять теплопроводящую пасту при установке на радиатор
- Соблюдать меры защиты от статического электричества при монтаже
Правильный монтаж BUZ90 обеспечит его надежную работу в течение длительного срока.
Измерение параметров BUZ90
Для проверки исправности и измерения основных параметров BUZ90 можно использовать следующие методы:
Проверка целостности переходов
С помощью мультиметра в режиме прозвонки проверяют отсутствие коротких замыканий между выводами.
Измерение порогового напряжения
Подавая напряжение на затвор, измеряют ток стока. Напряжение, при котором ток начинает резко возрастать, является пороговым.
Измерение сопротивления открытого канала
При полностью открытом транзисторе измеряют сопротивление между стоком и истоком. Оно должно быть близко к паспортному значению RDS(on).
Проверка пробивного напряжения
С помощью специального тестера проверяют напряжение пробоя сток-исток. Оно должно быть не менее паспортного значения.
Заключение
BUZ90 является надежным и проверенным временем MOSFET-транзистором для силовой электроники. Несмотря на появление более современных аналогов, он по-прежнему широко применяется благодаря оптимальному сочетанию характеристик и доступности. При правильном применении BUZ90 способен обеспечить эффективную и долговечную работу электронных устройств.
Выключатель-контроллер для люстры из пяти ламп (4018, BUZ90)
Самодельный выключатель, контроллер для управления люстрой из 5-ти ламп, построена на микросхеме 4018. Обычно лампы люстры разделенына две группы, независимо от общего числа ламп. Связано это, в первую очередь, с тем, что стандартная проводка для люстры рассчитана на две коммутируемые цепи. Конечно, это не дает в полном объеме реализовать все возможности многоламповой люстры.
Здесь приводится описание электронного переключателя пяти ламп (или пяти групп ламп) с помощью трехкнопочного узла управления. Одной кнопкой «Вкл.» можно включить все лампы одновременно. Кнопкой «Вык.» можно все выключить. Кнопкой «Рег.» можно регулировать число включенных ламп.
Принципиальная схема
Основу схемы составляет микросхема CD4018A (или другая типа «4018»). Данная микросхема представляет собой пятиразрядный сдвигово-параллельный регистр. Информацию в него можно записывать как последовательно, так и параллельно. Причем, выходы инверсные.
Входы D1-D5 служат для подачи параллельного кода, а единица на входе S запишет этот код в регистр, и он появится на выходе, но в инверсном виде. Таким образом, чтобы все выходы установить в нулевое состояние нужно записать в регистр код «11111».
Для этого входы D1-D5 соединены с плюсом питания (на них таким образом поданы единицы), а при подаче импульса на вход S на выходах устанавливается «00000». Чтобы установить на всех выходах логические единицы, нужно записать в регистр «00000», для этого нужно подать единицу на вход R.
Рис. 1. Принципиальная схема управления люстрой из пяти ламп.
По фронту каждого импульса, приходящего на вход С, регистр будет записывать данные на входе D0. И выдавать их со сдвигом на выходе в инвертированном виде. То есть, если на D0 будет логический ноль, то с первым импульсом на С на D1 появится единица, со вторым импульсом на С, единица будет уже на выходах D1 и D2, и так далее до полного заполнения.
Логические уровни с выходов микросхемы D1 поступают на ключи на полевых высоковольтных транзисторах VT1-VT5, которые переключают лампы Н1 — Н5 (или группы ламп Н1-Н5).
Лампы питаются пульсирующим постоянным током от выпрямителя на мосте VD13.
Диоды VD3-VD12 и резисторы R2-R6 служат для устранения влияния емкости затворов транзисторов на работу микросхемы D1. Дело в том, что емкость затворов транзисторов BUZ90 и аналогичных, существенная, и при коммутации возникает значительный ток на её зарядку, что приводит к перегрузке выхода КМОП-микросхемы, и если не приводит к её повреждению, то обязательно приведет к сбою в её работе. Здесь резисторы R2-R6 ограничивают ток зарядки затворов VТ1-VТ5, а диоды VD2-VD12 обеспечивают ускоренный разряд емкости затворов этих транзисторов.
Микросхема питается от параметрического стабилизатора на стабилитронах VD1 и VD2. Стабилитрона два — на всякий случай, потому что при выходе стабилитрона из строя на микросхему может поступить напряжение электросети, и она выйдет из строя. Хотя, скорее всего, в этом случае раньше пробьет С1, но все же, для перестраховки.
Работа схемы в целом
При включении питания конденсатор С2 создает импульс, который поступает на вывод 10 и устанавливает выходы D1 в нулевое состояние.
Это нужно для того чтобы после включения питания лампы сами не включились.
Если нужно включить все лампы сразу -нажимаем S2. При этом на вывод 15 поступает напряжение высокого уровня и на всех выходах устанавливаются логические единицы. Все транзисторы VТ1-VТ5 открываются, и через них подается ток на все лампы.
Если нужно выключать все лампы нажимаем кнопку S1. При этом на вывод 10 поступает напряжение высокого уровня и на всех выходах устанавливаются логические нули. Все транзисторы VТ1-VТ5 закрываются, и гаснут все лампы.
Если нужно включить не все лампы, из состояния «выключено» нажимаем кнопку S3 и отпускаем. При этом на вывод 14 поступает импульс через цепь R9-R8-C2. Эта цепь служит для подавления дребезга контактов кнопки S3. И на выводе 5 появляется логическая единица. VТ1 открывается и загорается Н1.
При последующих нажатиях S3 последовательно появляются логические единицы на выводах 4, 6, 11 и 13. Соотвественно, открываются транзисторы VТ2, VT3, VТ4, VТ5 и загораются лампы Н2, НЗ, Н4, Н5.
Таким образом, кнопкой S2 включаем люстру всю и сразу, а кнопкой S3 её можно включить постепенно, по одной лампочке, оставив включенными столько ламп, сколько нужно.
Детали и их замена
Микросхему 4018 можно заменить любым аналогом «4018», например, CD4018, NJM4018 и т.д. Транзисторы BUZ90 можно заменить на IRF840, КП707В2 и другие аналоги.
Мощность каждой лампы должна быть не более 150W. В принципе, можно переключать и более мощные лампы, до 2000W каждая, но в этом случае транзисторы нужно поставить на радиаторы, а диодный мост заменить, соответственно, более мощным.
Но, в люстре вряд ли будут такие мощные лампы, скорее всего по 40-60W, не более. В этом случае никаких радиаторов для транзисторов не нужно.
Молчанов Г. И. РК-2016-09.
Транзистор полевой КП709 — DataSheet
Перейти к содержимому
Цоколевка транзисторов КП708, КП709, КП710Описание
Мощные эпитаксиально-планарные полевые транзисторы с изолированным затвором и каналом n-типа.
Предназначены для применения в импульсных и переключательных устройствах, импульсных вторичных источниках электропитания телевизоров и схемах управления
| Параметр | Обозначение | Маркировка | Условия | Значение | Ед. изм. |
| Аналог | КП709А | SNF30616 *1, SML601R6GN *1, NSFY30616 *1, APT601R6GN *1, 2SK1809, 2SK1404, 2SK807 *1, STP6NA60FI *1, 2SK2563 *2 | |||
| КП709Б | BUZ90A, PHP3N60, STP4NA60, BUZ90, IRFBC30, MTP3N60E | ||||
| КП709В | BUZ90, BUK455-600B, FS4UM12, SSP4N60A, SSh5N60A *1, 2SK2025-01, 2SK1402, 2SK2003-01MR, STM3N60/220, BUZ93, BUZ90A, 2SK1767 *1, MTP3N60 | ||||
| КП709Г | BUZ44A *1, YTF830, SFN430 *1, IRF830R, IRF830, BUZ41A, NTE2398, OM6104ST, OM6004ST, SMD1001, STM4N50/220, MTP4N50E | ||||
| КП709Д | YTF832, STM832, STM432 *1, SFN432 *1, IRFP432 *1, IRF832R, IRF832, IRF432R *1, IRF432 *1, BUZ42, SMD1003 | ||||
| Структура | С изолированным затвором и n-каналом | ||||
Рассеиваемая мощность сток-исток (постоянная). | PСИ, P*СИ, т max | КП709А | — | 75* | мВт, (Вт*) |
| КП709Б | — | 75* | |||
| КП709В | — | 75* | |||
| КП709Г | — | 75* | |||
| КП709Д | — | 75* | |||
| Напряжение отсечки транзистора — напряжение между затвором и истоком (полевого транзистора с p-n-переходом и с изолированным затвором). | UЗИ отс, U*ЗИ пор | КП709А | — | 2…4 | В |
| КП709Б | — | 2…4 | |||
| КП709В | — | 2…5 | |||
| КП709Г | — | 2…5 | |||
| КП709Д | — | 2…5 | |||
Максимальное напряжение сток-исток (постоянное). Со звездочкой максимальное напряжение затвор-сток. | UСИ max, U*ЗC max | КП709А | — | 600 | В |
| КП709Б | — | 600 | |||
| КП709В | — | 600 | |||
| КП709Г | — | 500 | |||
| КП709Д | — | 500 | |||
| Максимальное напряжение затвор-исток (постоянное). | UЗИ max | КП709А | — | ±20 | В |
| КП709Б | — | ±20 | |||
| КП709В | — | ±20 | |||
| КП709Г | — | ±20 | |||
| КП709Д | — | ±20 | |||
Ток стока (постоянный). Со звездочкой ток стока (импульсный) | IС, I*С, И | КП709А | — | 4.5; 18* | А |
| КП709Б | — | 4.5; 14* | |||
| КП709В | — | 3.5; 16* | |||
| КП709Г | — | 4.5; 18* | |||
| КП709Д | — | 4; 14* | |||
| Начальный ток стока | IС нач, I*С ост | КП709А | — | ≤0.5 | мА |
| КП709Б | — | ≤0.5 | |||
| КП709В | 20 В | ≤0.25 | |||
| КП709Г | 20 В | ≤0. 25 | |||
| КП709Д | 20 В | ≤0.25 | |||
| Крутизна характеристики полевого транзистора | S | КП709А | 25 В; 2 А | ≥2000 | мА/В |
| КП709Б | 25 В; 2 А | ≥2000 | |||
| КП709В | 25 В; 2.5 А | 1500 | |||
| КП709Г | 25 В; 2.5 А | 1500 | |||
| КП709Д | 25 В; 2.5 А | 1500 | |||
| Входная емкость транзистора — емкость между затвором и истоком | C11и, С*12и, С*22и | КП709А | 25 В | ≤650; ≤70* | пФ |
| КП709Б | 25 В | ≤650; ≤70* | |||
| КП709В | 25 В | ≤950 | |||
| КП709Г | 25 В | ≤950 | |||
| КП709Д | 25 В | ≤950 | |||
| Сопротивление сток-исток в открытом состоянии — сопротивление между стоком и истоком в открытом состоянии транзистора при заданном напряжении сток-исток | RСИ отк, K*у. P, P**вых, ΔUЗИ | КП709А | — | ≤4.6 | Ом, (дБ*), (Вт**),(мВ***) |
| КП709Б | — | ≤2 | |||
| КП709В | — | ≤2.5 | |||
| КП709Г | — | ≤1.5 | |||
| КП709Д | — | ≤2 | |||
| Коэффициент шума транзистора | Кш, U*ш, E**ш, Q*** | КП709А | — | — | Дб, (мкВ*), (нВ/√Гц**), (Кл**) |
| КП709Б | — | — | |||
| КП709В | — | — | |||
| КП709Г | — | — | |||
| КП709Д | — | — | |||
| Время включения транзистора | tвкл, t*выкл, F**р, ΔUЗИ/ΔT | КП709А | — | ≤50 | нс, (нс*), (МГц**), (мкВ/°C***) |
| КП709Б | — | ≤50 | |||
| КП709В | — | ≤30; 150* | |||
| КП709Г | — | ≤30; 150* | |||
| КП709Д | — | ≤30; 150* |
Описание значений со звездочками(*,**,***) смотрите в буквенных обозначениях параметров полевых транзисторов.
*1 — аналог по электрическим параметрам, тип корпуса отличается.
*2 — функциональная замена, тип корпуса аналогичен.
*3 — функциональная замена, тип корпуса отличается.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
buz90%20equivalent Технический паспорт и примечания по применению
| Каталог Технический паспорт | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
буз90 Реферат: Транзистор БУ790 буз90 ти211 Т0220АБ буз90н буз-90 | OCR-сканирование | БУЗ90 0014S51 Т0220АБ; Т-39-11 буз90 БУ790 транзистор буз90 ти211 T0220AB буз90н буз-90 | |
БУЗ90 Реферат: ст буз90 1N4007 1N4148 BA159 BYW72 BYW76 ДВ-5 25R8 | Оригинал | CW4605CP /160В 2SA1015 4700пФ 1Н4148 БУЗ90 ст буз90 1Н4007 1Н4148 БА159 BYW72 BYW76 ДВ-5 25R8 | |
Недоступно Резюме: нет абстрактного текста | OCR-сканирование | БУЗ90_ бб53131 0Q14S51 БУЗ90 bb53T31 Т-39-11 Т-39-11- | |
БУЗ90 Реферат: BUZ90 MOSFET LSE 0405 | OCR-сканирование | БУЗ90 21А-04 О-220АБ БУЗ90 МОП-транзистор BUZ90 ЛСЭ 0405 | |
Недоступно Резюме: нет абстрактного текста | Оригинал | БУЗ90 | |
ИРФ 740 Н Реферат: IRF 748 n irf 751 IRF 745 R BUZ90 irfz irf 740 BUZ91A IRFZ34 IRFZ40 | Оригинал | ИРФЗ44 ИРФЗ45 ИРФЗ40 БУЗ90А БУЗ90 БУЗ71 ИРФЗ34 STH75N06 STH80N05 ИРФ 740 Н ИРФ 748 н ирф 751 ИРФ 745 Р БУЗ90 ирфз ирф 740 БУЗ91А ИРФЗ34 ИРФЗ40 | |
4x1N4007 Реферат: BUZ90, эквивалентный tda4605, tda4605, схема SMP buz90, 6-контактная микросхема управления питанием, TDA4605-2, tda4605. | Оригинал | ККА4605-2 220нФ47 1087EY1 ТДА4605-2) 1Н4148 ККА4605-2 001ВА) 4x1N4007 Эквивалент BUZ90 тда4605 Схемы смпс tda4605 буз90 6-контактная микросхема управления питанием smps TDA4605-2 заметка по применению tda4605 смпс с разным напряжением трансформатор обратного хода монитора | |
БУЗ90 Резюме: TDA4605 4x1N4007 BUZ90 эквивалент TDA4605-2 tda4605 замечание по применению tda4605 smps электрические схемы 1N4148 BA159 BYW72 | Оригинал | ИЛА4605-2 BYW76 33 нФ/630 В 4x1N4007 220пФ БУЗ90 1Н4148 220нФ47 1087EY1 ТДА4605-2) БУЗ90 TDA4605 4x1N4007 Эквивалент BUZ90 TDA4605-2 заметка по применению tda4605 Схемы смпс tda4605 1Н4148 БА159BYW72 | |
БУЗ90 Реферат: BUZ80A BSI07A BUZ84A BUZ11 буж F133 251C BS170 BSS123 | OCR-сканирование | BSI07A О-226кк БС170 О-226АА БСС123 О-236АА О-204АЭ IRF142 Т0-204АЭ IRF143 БУЗ90 БУЗ80А БУЗ84А БУЗ11 буж F133 251С | |
IRF9634 Реферат: MJE13001 KT538A KT8296 KT829 KT940A kt8290 KT8270A MJE-13001 IRML2402 | Оригинал | КТ6136А КТ6137А КТ660А КТ660 КТ814А КТ814 КТ814Б КТ815А КТ815 IRF9634 MJE13001 КТ538А КТ8296 КТ829 КТ940А кт8290 КТ8270А MJE-13001 IRML2402 | |
и 13001 Реферат: buz90 BS170 BUZ11 буж F133 251C BSS123 BUZ71 BUZ71A | OCR-сканирование | BSI07A О-226кк БС170 О-226АА БСС123 О-236АА Т0-204АА БУП61 О-204АА БУП62 си 13001 буз90 БУЗ11 буж F133 251С БУЗ71 БУЗ71А | |
MTP6N60E эквивалент Резюме: buz91a эквивалентно buz90 эквивалентно IRFBE30 эквивалентно IRFB11N50A эквивалентно irfp460a эквивалентно BUZ74 эквивалентно 2SK2645 «перекрестная ссылка» эквивалентно buz305 эквивалентно irfp22n50a | Оригинал | IRF820 IRF820A IRF820AS IRF820S IRF830A IRF830AS IRF830S IRF840 IRF840A IRF840AS Эквивалент MTP6N60E буз91а эквивалент эквивалент buz90 Эквивалент IRFBE30 Эквивалент IRFB11N50A эквивалент irfp460a Эквивалент BUZ74 2SK2645 «перекрестная ссылка» аналог buz305 ЭКВИВАЛЕНТ irfp22n50a | |
2N6155 Реферат: BUZ24 4900 SIEMENS BUZ10 buz90 буж буп 314 BUZ11 F133 251C | OCR-сканирование | BSI07A О-226кк БС170 О-226АА БСС123 О-236АА О-220АБ БУЗ171 O-220ftB irf120 2Н6155 БУЗ24 4900 СИМЕНС БУЗ10 буз90 буж буп 314 БУЗ11 F133 251С | |
БУЗ171 Реферат: ТО-236-АА буз90 БУЗ80А БУЗ84А БУЗ10 БУЗ11 буж Ф133 251С | OCR-сканирование | BSI07A О-226кк БС170 О-226АА БСС123 О-236АА О-220АБ БУЗ171 O-220ftB irf120 ТО-236-АА буз90 БУЗ80А БУЗ84А БУЗ10 БУЗ11 буж F133 251С | |
1998 — БУЗ90 эквивалент Резюме: B82724-J2182-N21 450 Вт smps Дизайн 10K275 FERRITES N67 TDA tda 7805 s10k300 THERMISTOR siemens CNY17-2 TV ферритовый IC 7805 с обратной связью | Оригинал | B32620 B32621 B32621 Эквивалент BUZ90 Б82724-ДЖ2182-Н21 450 Вт SMP Дизайн 10К275 ФЕРРИТЫ N67 ТДА тда 7805 S10k300 ТЕРМИСТОР Сименс CNY17-2 ТВ обратноходовой феррит ic 7805 телевизор | |
1998 — стд2н52 Резюме: stp2na60 buz102 эквивалент SSH6N80 rfp60n06 замена IRL2203N BUZ91 эквивалент RFP60N06LE IRFP460 перекрестная ссылка эквивалент buz91a | Оригинал | 2SK1119 2СК1120 2SK1151 2SK1152 2SK1153 2SK1154 2SK1155 2SK1156 2SK1157 2SK1158 std2n52 стп2на60 аналог buz102 СШ6Н80 рфп60н06 замена IRL2203N Эквивалент BUZ91 RFP60N06LE Перекрестная ссылка IRFP460 буз91а эквивалент | |
ирф113 Реферат: IRF224 buz90 буж F133 IRF035 IRF034 IRF123 | OCR-сканирование | 1RF9Z32 О-220АБ 1РФ48 IRF034 О-204АЭ ИРФ250 IRF252 irf113 IRF224 буз90 буж F133 IRF035 IRF123 | |
фкп60н06 Резюме: SSH6N80 spb32N03l SMP60N03-10L SSP80N06A Приложение IRF540 rfp60n06 fsd9933a 2SK790 IRFZ30 | Оригинал | СТП7НБ40 STT3PF30L STD20NE03L СТП60НЕ03Л-12 СТП60НЕ03Л-10 STP40NF03L СТП80НЕ03Л-06 STS4DPF30L fqp60n06 СШ6Н80 спб32Н03л СМП60Н03-10Л SSP80N06A Приложение IRF540 рфп60н06 фсд9933а 2SK790 ИРФЗ30 | |
ирф9110 Реферат: SOT-123 IRF224 irf113 1rf48 BUZ10 BUZ63 IRF9122 irfl33 IRF034 | OCR-сканирование | 1RF9Z32 О-220АБ 1РФ48 IRF034 БУЗ171 O-220ftB irf120 к-204аа irf9110 СОТ-123 IRF224 irf113 БУЗ10 БУЗ63 IRF9122 irfl33 | |
БУЗ90аф Реферат: hv82 MGF4919G-01 MGF4919G MGF2407A-01 BUZ80AF1 6n60 MGF1302-15 SSP 50N06 2n10l | Оригинал | О-251АА О-247АС О-220АБ ПауэрСО-20 БУЗ90аф hv82 MGF4919Г-01 MGF4919G МГФ2407А-01 БУЗ80АФ1 6н60 МГФ1302-15 ССП 50Н06 2н10л | |
2002 — fqp60n06 Резюме: spb32N03l rfp60n06 SSH6N80 FQP50N10 FSD6680 STP55NF06 И ЕЕ ЭКВИВАЛЕНТ SFP70N03 HGTG*N60A4D irf630 irf640 | Оригинал | СТП7НБ40 STT3PF30L STD20NE03L СТП60НЕ03Л-12 СТП60НЕ03Л-10 STP40NF03L СТП80НЕ03Л-06 STS4DPF30L fqp60n06 спб32Н03л рфп60н06 СШ6Н80 ФКП50Н10 ФСД6680 STP55NF06 И ЕЕ ЭКВИВАЛЕНТ SFP70N03 ХГТГ*N60A4D irf630 irf640 | |
1RFZ40 Реферат: 1RF150 MTP25N10E mth7n50 Транзистор MTP35N06E BUZ80a эквивалент buz90 эквивалент MTP40N06M MFE9200 MTH7N50 | OCR-сканирование | ДК101/Д. 0020-frJ 1РФЗ40 1РФ150 МТР25Н10Е mth7n50 транзистор МТР35Н06Е Эквивалент BUZ80a эквивалент buz90 МТП40Н06М MFE9200 MTH7N50 | |
1998 — Материал Epcos n67 Реферат: Регулятор 35L DIODE SIEMENS epcos BUZ90 эквивалентный конденсатор Siemens 1 мкФ 630 В BUZ90 B82724J2182 TDA tda 7805 7805 регулятор напряжения металлический тип 1000 Вт smps | Оригинал | ||
1999 — SSH6N80 Реферат: RFP60n06 IRF3205 IR BUK417-500AE SFP70N03 BUZ91A 2SK2717 STMicroelectronics BUZ22 IXFh23N50 | Оригинал | БУЗ10 БУЗ11 БУЗ11А БУЗ71 БУЗ71А БУЗ72А БУЗ80А IRF520 IRF530 IRF540 СШ6Н80 рфп60н06 IRF3205 ИК БУК417-500АЭ SFP70N03 БУЗ91А 2SK2717 STMicroelectronics БУЗ22 IXFh23N50 | |
МФЭ9200 Аннотация: BUZ84A BUZ90 эквивалент IRF150 MOSFET AMP схема BUZ35S MTP40N06M IRFZ22 mosfet 1RF620 MTM12N10L MTP25N10E | OCR-сканирование | ДК101/Д. О-22QI 0020-Ч МФЭ9200 БУЗ84А Эквивалент BUZ90 Схема IRF150 MOSFET AMP БУЗ35С МТП40Н06М МОП-транзистор IRFZ22 1RF620 МТМ12Н10Л МТР25Н10Е | |
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>Предыдущий 1 2 Next
BUZ90 N-Channel Mosfet Power Transistor — TO-220 Package
Нажмите, чтобы увеличить
Ссылка клиента:
BUZ90 N-Channel Mosfet Power Transistor — TO-220 Количество в упаковке
Для массовых запросов, пожалуйста, напишите нам по электронной почте [email protected]
Сравнить
Добавить в список желаний
Артикул: ST2001CO1573 Категории: Компонент, Компоненты, Транзисторы Теги: BUZ90, BUZ90 Mosfet, BUZ90 Mosfet Power Transistor, BUZ90 Transistor, Component, MOSFET, Mosfet Power Transistor, Силовой транзистор, Транзистор
- Описание продукта
- ИНФОРМАЦИЯ О ПРОДУКТЕ
- информация о доставке
- Перевозка и доставка
Описание продукта
BUZ90 N-канальный силовой МОП-транзистор — корпус TO-220
BUZ90 N-канальный силовой МОП-транзистор 600 В, 4,5 А, корпус TO-220.
BUZ90 представляет собой трехслойное устройство NPN или PNP в пределах рабочего диапазона, ток коллектора IC является функцией тока базы IB, изменение тока базы дает соответствующее усиленное изменение тока коллектора для заданного напряжения коллектор-эмиттер VCE. Этот продукт известен как BUZ90, BUZ90 Mosfet, BUZ90 Mosfet Power Transistor, BUZ90 Transistor, BUZ90 MOSFET, BUZ90 Mosfet Power Transistor, BUZ90 Power Transistor, Transistor.
Характеристики/характеристики:
- Напряжение пробоя сток-исток: 600 В
- Пороговое напряжение затвора: 2,1 ~ 4 В
- Ток стока при нулевом напряжении затвора: 10 ~ 100 мкА
- Ток утечки затвор-исток: 10 ~ 10 нА
- Сопротивление в открытом состоянии сток-исток: 1,5 ~ 16 Ом
- Непрерывный ток стока: 4,5 А
- Импульсный ток стока: 18 А
- Напряжение источника затвора: ±20 В
- Рассеиваемая мощность: 75 Вт
- Входная емкость: 780 ~ 1050 пФ
- Время задержки включения: 20 ~ 30 нс
- Время нарастания: 50 ~ 75 нс
- Рабочая температура: -55 ~ +150°C
- Термическое сопротивление: ≤ 1,67 К/Вт
- Пакет: ТО-220 АБ
Применение:
- Драйверы силовых приводов для автомобилей
- Блок управления двигателем
- Преобразователи постоянного тока в постоянный
Спецификация: BUZ90
В комплект поставки входят:

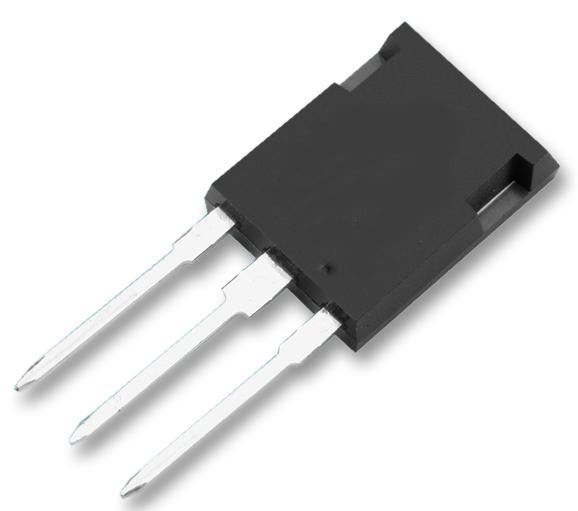

- 1 x BUZ90 N-канальный силовой МОП-транзистор – корпус TO-220
Примечание.
Изображения продукта показаны только в иллюстративных целях и могут отличаться от фактического продукта.
ИНФОРМАЦИЯ О ПРОДУКТЕ
Сведения о доставке лучшие курьерские службы, работающие в стране, такие как Delhivery, DTDC, BlueDart, XpressBees, Ecom Express и т. д., в соответствии с отзывами для курьерского партнера в месте нахождения клиента. Некоторые внутренние районы Индии, которые не покрываются этими курьерскими службами, покрываются нами через India-Post. Мы ежедневно прилагаем все усилия, чтобы отправить заказ в тот же день, когда он был заказан, или в течение следующих 24 часов с момента размещения заказа. Большинство заказов, размещенных до 13:00, отправляются и отправляются в тот же день. Заказы размещаются почтой, которая запланирована на отгрузку на следующий день. Такие же усилия прилагаются в течение всей недели, включая будни, а иногда и выходные и праздничные дни. Мы обеспечиваем местный самовывоз (самовывоз для местных клиентов) в будние дни и частично в выходные дни.
