Что такое транзистор и зачем его проверять

Транзистор — это полупроводниковый прибор, который используется для усиления и переключения электрических сигналов. Он является одним из ключевых компонентов современной электроники. Существует два основных типа транзисторов:

• Биполярные транзисторы (BJT) — имеют три вывода: эмиттер, база и коллектор. Бывают типа NPN и PNP.
• Полевые транзисторы (FET) — имеют три вывода: исток, затвор и сток. Бывают с N-каналом и P-каналом.

Проверка транзистора необходима в следующих случаях:

• При ремонте электронных устройств для выявления неисправных компонентов
• При входном контроле новых транзисторов перед использованием
• Для определения параметров и типа неизвестного транзистора

Мультиметр позволяет быстро и просто проверить исправность транзистора без его выпаивания из схемы. Рассмотрим основные методы проверки различных типов транзисторов.

Подготовка к проверке транзистора

Перед началом тестирования транзистора мультиметром необходимо выполнить следующие подготовительные действия:

1. Определить тип проверяемого транзистора (биполярный или полевой) и его структуру (NPN/PNP или N-канал/P-канал).
2. Выяснить назначение выводов транзистора (база, эмиттер, коллектор или затвор, исток, сток). Эту информацию можно найти в даташите на транзистор.
3. Переключить мультиметр в режим проверки диодов или измерения сопротивления.
4. Отключить транзистор от схемы, если он припаян к плате. Проверка в схеме может дать неверные результаты.

Правильная подготовка позволит избежать ошибок при тестировании и получить достоверные результаты проверки транзистора.

Проверка биполярного транзистора мультиметром

Для проверки биполярного транзистора типа NPN или PNP используется следующий алгоритм:

1. Подключите черный щуп мультиметра к базе транзистора.
2. Красным щупом поочередно коснитесь эмиттера и коллектора. Для исправного NPN-транзистора показания должны быть в диапазоне 500-800 мВ. Для PNP-транзистора индикация будет «OL» (обрыв цепи).
3. Поменяйте щупы местами — черный к эмиттеру и коллектору, красный к базе. Теперь для NPN показания будут «OL», а для PNP — 500-800 мВ.
4. Подключите щупы к эмиттеру и коллектору. В обоих направлениях должен быть обрыв цепи «OL».

Если все измерения соответствуют описанным, транзистор исправен. Любые другие показания свидетельствуют о неисправности.

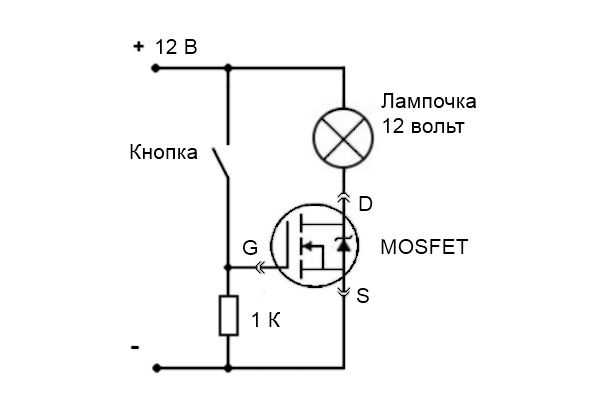

Как проверить полевой транзистор

Проверка полевых транзисторов имеет свои особенности:

1. Подключите черный щуп к истоку, а красный к затвору. Должен быть обрыв цепи.
2. Переключите красный щуп на сток. Также должен быть обрыв.
3. Подключите черный щуп к стоку, а красный к истоку. Должно быть небольшое сопротивление 10-100 Ом.
4. Замкните затвор на исток. Сопротивление сток-исток должно значительно уменьшиться.

Эти измерения позволяют проверить целостность каналов и управляющий эффект затвора полевого транзистора.

Измерение коэффициента усиления транзистора

Некоторые мультиметры позволяют измерить коэффициент усиления транзистора по току (h21E или β). Для этого:

1. Переключите мультиметр в режим hFE.
2. Вставьте выводы транзистора в соответствующие гнезда на мультиметре.
3. На дисплее отобразится значение коэффициента усиления.

Типичные значения h21E для маломощных транзисторов составляют 100-300. Для силовых транзисторов — 20-100. Сильно заниженный коэффициент усиления может свидетельствовать о деградации транзистора.

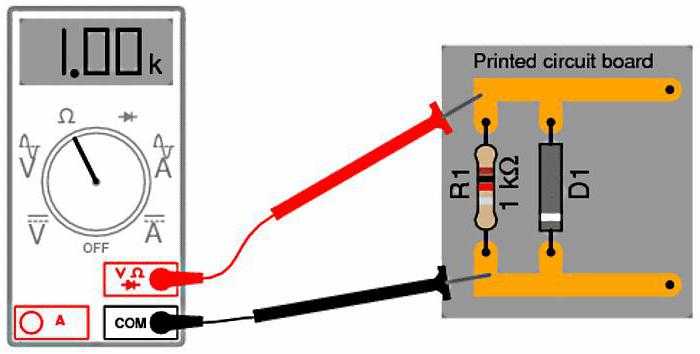

Проверка транзистора без выпаивания из схемы

Хотя проверка транзистора в схеме менее точна, в некоторых случаях ее можно провести:

1. Отключите питание схемы.
2. Измерьте сопротивление переходов база-эмиттер и база-коллектор.
3. Сравните полученные значения с номинальными для данного типа транзистора.
4. Учитывайте влияние параллельно подключенных компонентов на результаты измерений.

При сомнительных результатах рекомендуется все же выпаять транзистор для более точной проверки. Это позволит исключить влияние других элементов схемы на измерения.

Типичные неисправности транзисторов

При проверке транзисторов можно выявить следующие распространенные дефекты:

• Пробой перехода база-эмиттер или база-коллектор — низкое сопротивление во всех направлениях
• Обрыв одного из переходов — высокое сопротивление во всех направлениях
• Утечка коллектор-эмиттер — низкое сопротивление между коллектором и эмиттером
• Снижение коэффициента усиления — заниженное значение h21E

Знание типовых неисправностей помогает правильно интерпретировать результаты проверки транзистора мультиметром и сделать вывод о его состоянии.

Рекомендации по проверке транзисторов

Для получения достоверных результатов при проверке транзисторов следуйте этим рекомендациям:

• Используйте качественный мультиметр с функцией проверки полупроводников
• Соблюдайте правильную полярность подключения щупов
• Проверяйте все переходы транзистора в обоих направлениях
• Сравнивайте полученные значения с эталонными для данного типа транзистора
• При сомнениях повторите измерения несколько раз
• Для более точной проверки используйте специальные приборы — измерители параметров транзисторов

Следование этим простым правилам поможет избежать ошибок при диагностике транзисторов с помощью мультиметра.

Как проверить транзистор мультиметром(тестером): биполярный, npn и другие

Обновлена: 24 Ноября 2022 3031 0

Поделиться с друзьями

Содержание статьи Что такое транзистор и зачем его проверять Как проверить мультиметром биполярный транзистор Как проверить мультиметром униполярный транзистор Часто задаваемые вопросы Перед использованием транзистора всегда рекомендуют проверять его исправность. Для этого применяют различные приборы, но наиболее удобный и точный – мультиметр, о котором мы подробно рассказали в одном из предыдущих материалов. А сейчас расскажем, как правильно проверять мультиметром транзисторы разных типов. Что такое транзистор и зачем его проверять Транзисторы – важные элементы электрических схем и плат приборов, потребляющих ток. Эта радиоэлектронная конструкция позволяет управлять потоком электричества в сети. Технически она представляет собой полупроводниковый триод с тремя контактами. Регулирующее действие прибора основано на переходе «электрон-дырка». В зависимости от конструкции и соответствующего принципа работы различают два типа транзисторов: Биполярный. Основан на двух каналах движения частиц, а области чередующейся проводимости могут располагаться двумя способами: «дырка – электрон – дырка» (PNP) или «электрон – дырка – электрон» (NPN). Различают также аналоговые (для обычной электротехники), цифровые (для электроники) и гибридные (для силовых систем, поэтому их также называют силовыми) модели биполярных транзисторов. Они имеют три вывода: коллектор, эмиттер и базу, представляющие собой длинные тонкие штыри, торчащие из корпуса устройства. Их обозначают буквами «К», «Б» и «Э» соответственно.  Униполярный. Его также называют полевым. Это более простая конструкция, в которой ток проходит только через один узкий канал. Измерение основано не на паре «электрон-дырка», а только на одном элементе из этой пары. Во время прозвона прибора внутри этого канала изменяется напряжение. Разница между входным и выходным значением характеризует состояние устройства. Устройство также имеет три вывода-штыря: сток (обозначается буквой «С» и соответствует в схемах прозвонки коллектору биполярной модели), исток («И», соответствует эмиттеру) и затвор («З», соответствует базе). Проверять транзистор лучше всякий раз перед тем, как встроить его в плату или схему. Это намного проще, удобнее и безопаснее, чем потом пытаться найти и устранить поломку в готовой, собранной электрической цепи или электронике. Прозвонить нужно и новые, только что купленные устройства, и изделия, извлеченные из оборудования или найденные среди старых запасов. Вполне реальны ситуации, когда в партии триодов, поставленной в магазин с завода электроники, имеется значительный процент брака. Как проверить мультиметром биполярный транзистор Биполярные транзисторы распространены больше полевых, поэтому особенно важно знать, как правильно проверить их перед эксплуатацией. Алгоритм прозвона устройств PNP-типа, представленных здесь как встречно подключенные диоды, следующий: Подключаем к мультиметру щупы. Для прозвона черный щуп нужно вставить в разъем COM (отрицательный полюс), а красный – в разъем «VΩmA» (положительный полюс). Выставляем регулятор на передней панели прибора в режим прозвонки или измерения сопротивления в пределах 2 кОм. Подносим черный щуп к выводу «Б», красный – к ножке «Э» транзистора. Если транзистор исправен, сопротивление перехода будет находиться в пределах от 0,6 до 1,3 кОм. Точно так же замеряем выводы «Б» (черный щуп) и «К» (красный щуп). Нормальный диапазон сопротивления перехода для этой пары тоже 0,6–1,3 кОм.  Если хотя бы в одном из этих двух замеров указанная величина будет меньше 0,6 кОм, транзистор неисправен. Тогда меняем щупы местами: красный вставляем в разъем COM, а черный – в «VΩmA» и повторяем замеры выводов транзистора. Если прибор исправен, сопротивление будет минимально.   Иначе на дисплее будет единица. Это значит, что прибор не может измерить значения такого уровня. В этом случае транзистор неисправен, применять его в текущем состоянии нельзя, он требует замены или, по возможности, ремонта. Аналогичным способом проверяют биполярные транзисторы NPN-типа, представленные здесь как обратно подключенные диоды. Важное отличие – только в подключении щупов. Сначала черный щуп подключают к разъему COM, а красный – к «VΩmA», черный щуп подносят к выводу «Э», а красный – к выводу «К». Затем меняют местами гнезда на мультиметре, подносят красный щуп к ножке «К», а черный – к ножке «Б». В обоих случаях об исправности триода говорит сопротивление в интервале от 0,6 до 1,3 кОм. Как проверить мультиметром униполярный транзистор Униполярные (полевые) транзисторы встречаются реже биполярных, но все равно полезно знать, как проверять их исправность. Для элементов, основанных на n-канале (электрон), применяют следующий алгоритм тестирования: Нужно подключить щупы, вставив их в разъемы мультиметра аналогично тому, как это описано для прозвона биполярного транзистора. Затем так же нужно выбрать режим прозвонки (только прозвонки, режим измерения сопротивления здесь не подойдет), повернув колесо регулятора на передней панели мультиметра. Черный провод подносят к ножке «С», а красный – к выводу «И» на транзисторе. Следует зафиксировать полученное показание. Затем красным щупом касаются вывода «З» (так мы частично открываем канал, по которому проходит ток), при этом в норме получается значение меньше, чем в первом случае. Далее проход необходимо закрыть. Для этого черным щупом касаются ножки «З», красным – вывода «И». Если транзистор исправен, мультиметр покажет исходное значение, зафиксированное после первого измерения. Если прибор сломан, второе значение будет таким же, как первое, или больше (частичного открытия не вышло), или третье будет отличаться в ту или иную сторону от первого (канал не закрылся). Этот же алгоритм используют, чтобы проверить полевые транзисторы, основанные на p-канале (дырка). Единственная разница в том, что в самом начале щупы на мультиметре нужно подключить наоборот: черный вставить в разъем «VΩmA», красный – в COM. Часто спрашивают, как проверить мультиметром IGBT-транзистор. Это другое название смешанной модели – разновидности биполярных устройств, сочетающих элементы аналоговых и цифровых конструкций. Для них актуален алгоритм полевых моделей, нужно только учитывать, что коллектору соответствует вывод «С» (сток), а эмиттеру – вывод «И» (исток). PNP-типы тестируют по схеме для n-канала, NPN-модели – как для p-канала. Часто задаваемые вопросы Как проверить транзистор на плате без выпаивания? Теоретически – по тем же алгоритмам, что и транзисторы, не включенные в схему или плату. Однако на практике без выпаивания прозвонить устройство очень трудно. Для полевых моделей такой возможности нет вообще – касаться прибора щупами вы можете, но показания будут некорректны. Биполярные транзисторы без выпаивания дают более адекватные значения, но и они нередко далеки от отражающих настоящее состояние прибора. Поэтому выпаивать транзистор, скорее всего, придется. Так что проверяйте исправность элементов до того, как вы встроите их в электрические схемы или платы. Как проверить транзистор большой мощности? Транзисторы большой мощности – как правило, биполярные гибридные (силовые). Их коллектор рассчитан на ток до 100 ампер, мощность таких устройств может достигать 100 ватт. Но в плане проверки исправности действует общий алгоритм для всех моделей биполярной конструкции, приведенный выше. Если вы ставите мультиметр в режим прозвонки, отличий нет никаких; если выбираете режим проверки сопротивления, следует выставить соответствующий максимальный уровень этого параметра, указанный в технической документации проверяемого транзистора.  Как проверить строчный транзистор? Строчный транзистор (строчной развертки) – один из важнейших элементов телевизоров, обеспечивающий формирование качественного изображения на экране. Технически это, как правило, биполярные конструкции PNP-типа, поэтому для их проверки подходит соответствующий алгоритм. Основная проблема в том, что строчный элемент обычно на момент поломки уже впаян в плату. Если выпаивать его очень не хочется, попробуйте прозвонить, как есть – возможно, значения все-таки окажутся корректными. В противном случае придется выпаивать транзистор строчной развертки из платы телевизора. Как проверить составной транзистор? Составная модель также называется транзистором Дарлингтона. Она состоит из двух элементов в общем корпусе. Мультиметром такую конструкцию проверить невозможно – вы можете касаться выводов щупами, но корректных значений вы не получите. Для прозвона составных транзисторов придется собрать простую электросхему из резистора, лампочки и самого проверяемого устройства. Если оно исправно, при подключении к базе положительного полюса лампочка загорится, если подключить отрицательный полюс – погаснет. Если что-то идет не по этому алгоритму, транзистор нуждается в замене. Дополнительное видео по теме: Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

особенности проверки современных транзисторов (95 фото)

В мире электроники существует большое количество разных приспособлений и деталей. Их счёт идёт на миллионы и постоянно возрастает с изобретением всё новых приборов.

Несмотря на большое количество элементов электроники, каждый специалист данного направления знает о транзисторах. Это радиоэлектронный прибор, работающий на особых частотах, который имеет 3 вывода. Его работа заключается в уменьшении сопротивления силы тока.

Как уже можно было догадаться сегодня речь пойдёт о том, как проверить транзистор мультиметром.

Краткое содержимое статьи:

С чего нужно начать?

Прежде чем начать работу с мультиметром, нужно уметь им пользоваться, знать какую модель вы применяете, а также уметь подсоединять его к сети.

Узнать, что за модель вы используете, можно посмотрев на его маркировку.

Обычно маркировка находится на коробке от прибора и там имеется полная информация о нём, а именно:

• Модель транзистора.
• Страна производитель.
• Выпускающая фирма.
• Гарантия на товар.

Если же по каким-то причинам у вас нет коробки от транзистора, исправить это можно путём поиска похожей фотографии в интернете, где и будет подробное описание прибора.

Проверка биполярного транзистора мультиметром

Далее мы поговорим об инструкции, как проверить транзистор:

• Присоединить большой красный щуп (СЕМ) – это будет считаться минусом, а чёрный присоединить к (МА) – это плюс.
• Далее необходимо включить устройство и перенаправить его в режим прозвонки или можно перевести в режим сопротивления на ваше усмотрение.
• После чего на экране вы увидите величину сопротивления энергии. В норме она колеблется от 0,3 до 0,7 Ом.
• Чтобы отобразить минимальное сопротивление необходимо обозначить мощность вашего перехода, и после всего проделанного ваш прибор полностью настроен и готов к его активному и длительному использованию.

Как проверить транзистор не выпаивая его?

Выпаивание любой детали из электроприбора очень ответственно дело, при котором допущение малейшей ошибки может полностью вывести из строя любой электроприбор.

Так как проверить транзистор не выпаивая его из схемы?

• Сначала нужно убедиться в его целостности.
• Затем проверить его генерацию.
• Далее вам следует обратить внимание на Л2, которое находится близ размыкания красных щупов.
• Свечение лампы Л2 свидетельствует о его работоспособности.

Если лампа Л2 не будет гореть, то это является верным признаком того, что прибор сломан. В таком случае не рекомендуется чинить его самостоятельно, так как велика вероятность того, что во время ремонта вы повредить остальные детали.

Советуем вам обратиться с такой проблемой к грамотному специалисту, который сможет починить транзистор.

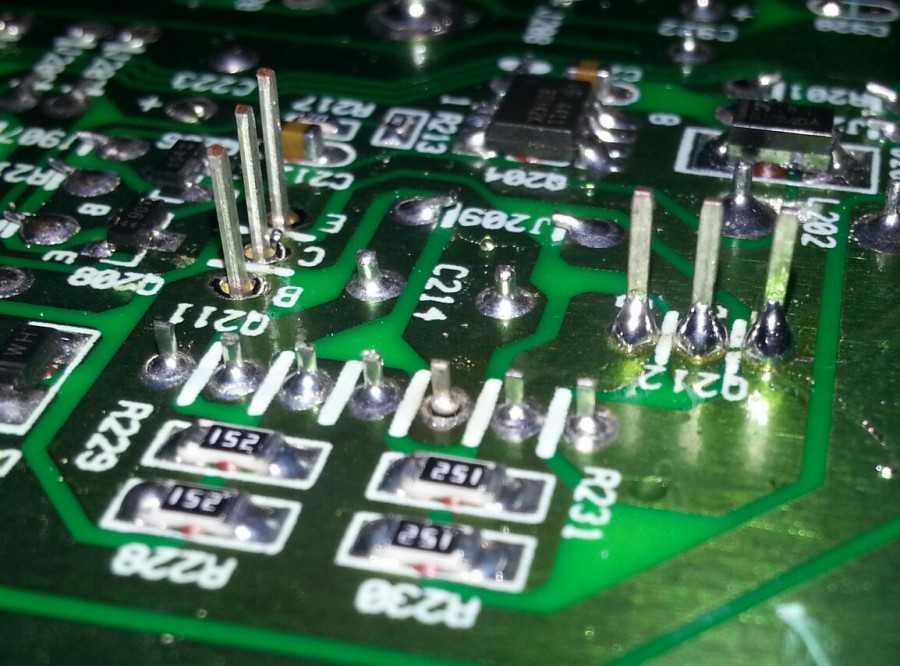

Проверяем транзистор на плате

Теперь мы переходим к тому, как проверить транзистор на плате? Следует отметить, что это один из самых популярных вопросов по данной тематике.

На просторах интернета существует множество ответов на этот вопрос, но не все являются правильными с точки зрения физики и инженерии. Тестирование транзистора на плате происходит следующим образом:

Его сначала нужно подключить к плюсовой базе с помощью мощного источника. Если сделать всё правильно, то у вас должна загореться лампочка.

Чтобы провести аналогичное тестирование нужно аккуратно подать минус, в результате чего лампочка должна перестать светиться.

Проведение таких несложных манипуляций с прибором должно удостоверить вас о работоспособности детали. Если вы не получите таких результатов, то это свидетельствует о поломке транзистора.

Проверяем мультиметр транзистором IGBT

Транзистор IGBT был создан в Литве, и поэтому он несколько будет отличаться от отечественных приборов. Для его проверки вам необходимо осуществить каскадное соединение в биполярной структуре и затем посмотреть на показатели.

Далее провести прибор в режим полупроводника. Если все манипуляции сделаны верно, это показатель исправности мультиметра.

Заключение

Спасибо что воспользовались нашей статьёй. Мы попытались грамотно изложить мысли и ответить на все интересующие вопросы.

При работе с электроприборами будьте внимательны и тогда работа с ними принесёт невероятный энтузиазм и удовольствие. Желаем удачи!

Фото советы как проверить транзистор мультиметром

Вам понравилась статья? Поделитесь 😉



Тестирование транзисторов в цепях с помощью мультиметров, омметра и индикатора характеристик

3 июля 2022 г. 12 июня 2021 г. by Michal

Транзистор представляет собой небольшое полупроводниковое устройство, которое может быть повреждено при неправильном подключении. Транзистор также может выйти из строя, если на вход подать более высокий ток или напряжение. Предлагается проверить транзистор. Эффект горения транзистора можно наблюдать, взглянув на схему. Проверка транзисторов в цепях с помощью мультиметров является хорошей идеей, если на печатной плате не видно визуального эффекта.

В зависимости от функциональности цифрового мультиметра транзистор можно проверить на его работу в виде прохождения и отказа. Другие мультиметры также могут проверять усиление транзистора, установив его в режим hFE.

• Расчет кВА трансформатора: калькулятор кВА трансформатора
• Классификация трансформаторов тока на основе четырех параметров

Транзистор также можно проверить с помощью омметра и анализатора характеристик. Омметр проверяет подключение двух клемм. Где трассировщик кривой использует разные точки тока и напряжения для построения характеристик VI транзистора.

Проверка транзисторов в цепи с помощью мультиметра

Этапы проверки транзисторов в цепи с помощью мультиметра

Выполните следующие шаги для проверки транзистора в цепи с помощью мультиметра.

Disconnect

Отсоедините транзистор, который вы хотите проверить, от печатной платы. В противном случае мультиметр может выйти из строя, и правильный результат не будет отображаться.

Установка транзистора

Если ваш цифровой мультиметр имеет порт для проверки транзисторов, используйте его. И вставьте транзистор в выделенный порт тестирования транзисторов. Вставьте транзистор в соответствии с обозначениями NPN или PNP. Если порта для транзистора нет, вместо этого проверьте транзистор с помощью омметра.

Вставка транзистора в порт для тестирования транзисторов

Установка режима

Теперь поверните ручку, чтобы правильно установить режим для тестирования транзистора. Используйте символ hFE, чтобы получить коэффициент усиления транзистора.

Чтение

На этом этапе цифровой мультиметр покажет коэффициент усиления транзистора. Если показания не отображаются, измените конфигурацию транзистора с конфигурации E-B-C на B-C-E.

Различные конфигурации портов NPN и PNP

Проверка транзисторов омметром

Проверка транзистора омметром — это старый способ проверки транзистора. Омметр для проверки транзистора имеет два PN перехода база-эмиттер и база-коллектор. Обработка этих двух переходов как отдельных диодов может помочь в определении работы транзистора.

• Как работают микроволновые печи
• Типы энкодеров на основе движения, технологии обнаружения и каналов

Этапы проверки транзистора с помощью омметра

Прежде всего, обязательно удалите транзистор из схемы.

Шаг 1: Проверка база-эмиттер

Для транзистора NPN подключите положительный вывод к базе, а отрицательный к эмиттеру транзистора. Хороший транзистор должен показывать связность. И наоборот для транзистора PNP.

Для NPN-транзистора поменяйте местами выводы, т. е. подключите плюс к эмиттеру, а минус к базе транзистора. В этом случае не будет подключения для хорошего транзистора.

Проверка транзистора с помощью омметра

Шаг 2: Проверка база-коллектор

Для транзистора NPN подключите положительный вывод к базе, а отрицательный вывод к коллектору. Хороший транзистор должен показывать связность. И наоборот для транзистора PNP.

• 7 причин изучать электротехнику
• Аналоговая и цифровая электроника для инженеров pdf Книга

Для NPN-транзистора теперь меняем местами вывод, т. е. подключаем положительный вывод к коллектору, а отрицательный вывод к базе транзистора. Хороший транзистор не должен иметь никаких подключений.

Проверка транзистора с помощью анализатора характеристик

Проверка транзистора с помощью анализатора характеристик

Анализатор характеристик похож на осциллограф с различными функциями, такими как временная выборка, развертка по списку и многоканальная развертка. Кривые используются для анализа диодов, транзисторов, тиристоров и т. д. Используйте соответствующие настройки, установите напряжение и проанализируйте ток коллектора. Точно так же используйте различные базовые токи, проанализируйте ток коллектора и начертите кривые характеристик VI.

Как проверить транзистор

​

Это самый быстрый и простой способ проверить транзистор. Не нужно возиться со схемами выводов или идентификацией базы, коллектора и эмиттера. Не нужно возиться с измерительным прибором и пытаться удерживать один провод на одном соединении, касаясь другого.

Если вы хотите узнать, как проверить транзистор с помощью мультиметра, я также показал этот метод позже в статье.

Проще всего использовать это устройство. LCR-T4 Измеритель ESR Транзистор Тестер Диод Триод Емкость Индуктивность SCR 328 ЖК-дисплей Дисплей MOS PNP NPN (батарейная пряжка с чехлом).

Это лучшее устройство, которое я когда-либо покупал для своего увлечения конструированием электронных устройств. Это также один из самых дешевых по цене менее пятнадцати фунтов.

Я купил его в комплекте, но вы также можете купить его в готовом виде. Вы можете прочитать о версии комплекта здесь. Это не особенно сложно и может быть собрано за несколько минут при тщательной пайке.

Что вы получите в итоге, соберете ли вы его сами или купите готовый, вот что.

​

Есть несколько версий с тремя винтовыми клеммами для подключения. Я предпочитаю версию с нулевым усилием вставки только потому, что ее проще использовать.

Гнездо с нулевым усилием вставки имеет пронумерованные клеммы вокруг него, как показано на рисунке ниже.

Неважно, к каким терминалам вы подключаетесь. Просто убедитесь, что вы подключили каждую ногу транзистора к соединениям 1, 2 и 3. Тестер сделает все остальное и определит клеммы для вас, а также проверит и скажет вам, что такое транзистор. На нем будет указано, является ли устройство PNP или NPN, пороговое напряжение эмиттера и текущий коэффициент усиления.

Просто вставьте транзистор и бросьте ливер. Затем просто нажмите кнопку тестирования. Это так просто.

Здесь вы видите тестер с транзистором 2N3906 PNP. С этим устройством легко просто вставить его в правый верхний угол розетки, так как есть три контакта 1,2 и 3 рядом друг с другом. Как вы можете видеть, устройство работает и было идентифицировано как транзистор PNP с выводом из 1 E 2 B 3 C. «B = 284» во второй строке дисплея — это текущий коэффициент усиления или коэффициент усиления, поскольку он более известен. Я думаю, что «B» используется, поскольку это также греческая буква B или бета. Другое число «677 мВ» — это пороговое напряжение эмиттера.

Здесь вы видите тестер с транзистором 2N3904 NPN. Он идентифицирует вывод как 1 E 2 B 3 C. Просто чтобы доказать, что ему все равно, какие ножки соединяются, где я перевернул устройство и протестировал его повторно.

Как видите, распиновка теперь выглядит как 1 C 2 B 3 E.

Здесь тестируется 2N3819, обычный N-канальный JFET.

​

Дисплей показывает, что это полевой транзистор N-типа с выводом 1 исток 2 затвор a и 3 сток. другие числа показывают емкость затвора и пороговое напряжение затвора.

Как проверить транзистор с помощью мультиметра

Как видите, это не намного проще, однако, если вы ищете, как проверить транзистор, и у вас нет этого набора, вы можете сделать это с помощью мультиметра. мультиметр с проверкой диодов. Большинство мультиметров имеют эту функцию.

Прежде чем начать, вам необходимо кое-что узнать.

1 убедитесь, что вы знаете, что это за устройство. NPN является более распространенным, другой тип — PNP. Самый простой способ — посмотреть номер на устройстве и найти его в Интернете.

2 вам также необходимо знать пин-код устройства. Вот какие ноги являются коллектором базы и эмиттером. Самый простой способ — снова поискать в интернете.

3. После того, как вы вытащите булавку, нарисуйте ее. Это значительно облегчит выявление потенциальных клиентов при тестировании.

Если вы проверяете транзистор с помощью мультиметра, вам необходимо знать распиновку.

Установите мультиметр на диодный диапазон. Это будет выглядеть примерно так, как показано ниже.

Тестирование NPN-транзистора

В целях тестирования мы тестируем транзистор, как если бы это были 2 диода, как показано на рисунке ниже. Возможно, вы уже слышали об этой аналогии.

Убедитесь, что провода правильно подключены к глюкометру. Я видел людей с красным проводом, подключенным к черному терминалу.

1. Подключите красный положительный провод к базе транзистора.

2. Прикоснитесь к черному отрицательному проводу эмиттера, и вы должны получить показания обрыва цепи.

3. Прикоснитесь к черному отрицательному проводу на коллекторе, и вы должны получить показания обрыва цепи.

Разомкнутая цепь будет читаться так же, как если бы она не была подключена к чему-либо разомкнутой цепи, как на этой картинке.

4. Теперь подключите черный отрицательный провод к базе транзистора.

5. Коснитесь красного положительного вывода эмиттера, и на этот раз вы должны получить показания.

6. Коснитесь красного положительного вывода на коллекторе, и вы также должны получить показания.

Под чтением я подразумеваю что-то вроде .740, как показано на рисунке ниже.

Последней проверкой является подключение щупов измерителя к коллектору и эмиттеру. Это также должно восприниматься как разомкнутая цепь в любом случае, когда провода подключены.

Тестирование PNP-транзистора

Еще раз убедитесь, что провода подключены к измерителю правильно.

1. Подсоедините черный отрицательный провод к базе транзистора.

2. Коснитесь красного положительного вывода на эмиттере, и вы должны получить показания обрыва цепи.

3. Коснитесь красного положительного вывода на коллекторе, и вы должны получить показания обрыва цепи.

Разомкнутая цепь будет выглядеть так же, как если бы она не была соединена с чем-либо разомкнутой цепью, как на этой картинке.

4. Теперь подключите красный положительный провод к базе транзистора.

5. Коснитесь черного отрицательного вывода эмиттера, и на этот раз вы должны получить показания.

6. Коснитесь черного негатива на коллекторе, и вы также должны получить показания.

Под чтением я подразумеваю что-то вроде .740, как показано на рисунке ниже.

Последней проверкой является подключение щупов измерителя к коллектору и эмиттеру. Это также должно восприниматься как разомкнутая цепь в любом случае, когда провода подключены.

Самая большая проблема, с которой я столкнулся при использовании этого метода, заключается в попытке удерживать щупы мультиметра неподвижно во время проверки показаний.
