Что такое катод и анод диода

Диод — это полупроводниковый прибор с двумя выводами, который пропускает электрический ток только в одном направлении. Выводы диода называются катод и анод:

• Катод — отрицательный электрод диода
• Анод — положительный электрод диода

Ток через диод может протекать только от анода к катоду. В обратном направлении диод ток не пропускает (за исключением очень малого обратного тока утечки).

Как определить катод и анод на схематическом изображении диода

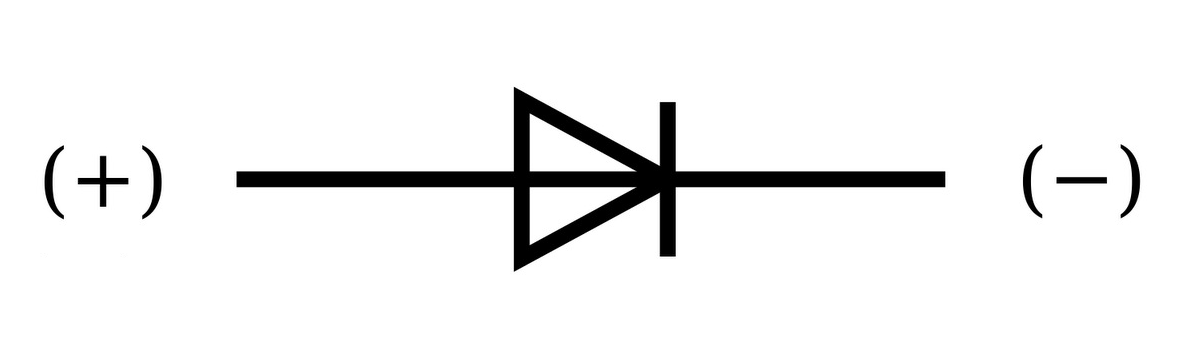

На принципиальных электрических схемах диод обозначается следующим символом:

• Треугольник — анод диода
• Вертикальная черта — катод диода

Таким образом, ток через диод может протекать только от треугольника к черте, то есть слева направо на схеме.

Способы определения полярности реального диода

Существует несколько способов определить, где у диода находится катод, а где анод:

1. По маркировке на корпусе

Обычно на корпусе диода есть полоска, кольцо или точка, которые обозначают катод. Если такая маркировка есть — это самый простой способ.

2. По длине выводов

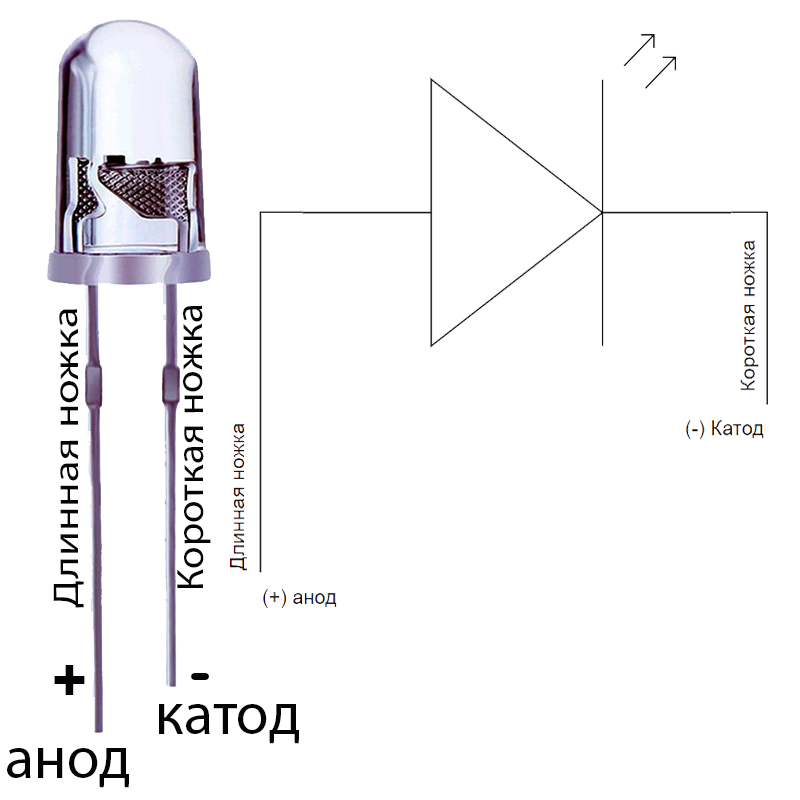

У многих диодов, особенно светодиодов, вывод катода делают короче вывода анода. Но не всегда это правило соблюдается.

3. С помощью мультиметра

Если подключить мультиметр в режиме «прозвонки диодов», то при подключении «+» щупа к аноду, а «-» к катоду, прибор покажет напряжение открытого перехода диода (обычно 0.5-0.7 В). При обратном подключении показаний не будет.

4. По подключению к источнику питания

При правильном подключении диода (анод к «+», катод к «-«) через него потечет ток. При обратном подключении тока не будет. Так можно проверять светодиоды — они будут светиться только при правильной полярности.

Почему важно правильно определять выводы диода

Правильное определение катода и анода диода критически важно по следующим причинам:

• При неправильном подключении диод не будет выполнять свою функцию в схеме
• Подача обратного напряжения, превышающего максимально допустимое, может вывести диод из строя
• У светодиодов при обратном включении свечения не будет
• В выпрямительных схемах на диодах при неправильном включении не будет преобразования переменного тока в постоянный

Поэтому при монтаже любых схем с диодами нужно быть предельно внимательным и проверять правильность подключения.

Отличия катода от анода в различных типах диодов

Рассмотрим особенности определения полярности для некоторых распространенных типов диодов:

Выпрямительные диоды

У выпрямительных диодов катод обычно обозначается полосой на корпусе. Часто используются в мостовых схемах выпрямления переменного тока.

Светодиоды

У светодиодов катод часто имеет более короткий вывод. Также на корпусе со стороны катода может быть площадка или срез.

Стабилитроны

У стабилитронов катод обозначается кольцевой полосой. При этом в схеме они могут включаться как в прямом, так и в обратном направлении.

Диоды Шоттки

У диодов Шоттки катод обозначается полосой или выступом на корпусе. Отличаются малым падением напряжения в открытом состоянии.

Проверка исправности диода

Помимо определения полярности, важно уметь проверять исправность диода. Для этого можно использовать следующие методы:

• Проверка мультиметром в режиме «прозвонки диодов»
• Измерение прямого и обратного сопротивления диода
• Подключение к источнику питания через резистор и измерение падения напряжения

Исправный диод должен проводить ток в прямом направлении и не проводить в обратном. При этом падение напряжения на открытом диоде должно соответствовать справочным данным.

Использование диодов в электронных схемах

Благодаря своему свойству проводить ток только в одном направлении, диоды широко применяются в электронике для решения следующих задач:

• Выпрямление переменного тока
• Защита от обратной полярности
• Формирование опорного напряжения (стабилитроны)
• Ограничение уровня сигнала
• Детектирование радиосигналов
• Световая индикация (светодиоды)

При этом во всех схемах критически важно соблюдать правильную полярность подключения диодов.

Заключение

Умение правильно определять катод и анод диода — важный навык для любого радиолюбителя и инженера-электронщика. Это позволяет корректно монтировать схемы и избегать выхода компонентов из строя из-за неправильного подключения. Существует несколько простых способов определения полярности, которые можно использовать в зависимости от ситуации и типа диода.

Катод и анод это плюс или минус

Последний раз редактировалось sashatgu Здравствуйте, помогите пожалуйста разобраться в том что такое анод и катод, где они находятся с внешней стороны пальчиковой батарейки и какие знаки имеют, а также где они находятся внутри пальчиковой батарейки и какие знаки имеют. Также где катод и анод у светодиода и какие знаки имеют? Я ничего не могу понять даже на уровне пальчиковой батарейки.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Где у светодиода плюс и минус
• Научный форум dxdy
• Электронный анод. Назначение диода. Определяем полярность светодиода. Где плюс и минус у LED
• Катод и анод
• Что такое анод и катод?
• Все методы определения полярности у светодиодов
• Анод и катод
• Что такое анод и катод — простое объяснение
• Анод и катод — что это и как правильно определить? Анод и катод на схеме диода
• Что такое анод и катод — простое объяснение

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Катод

Где у светодиода плюс и минус

Часто возникает проблема определения, какой из электродов является катодом, а какой — анодом. Для начала нужно разобраться с терминами. В сложных веществах электроны между атомами в соединениях распределены неодинаково.

В результате взаимодействия частицы перемещаются от атома одного вещества к атому другого. Реакция именуется окислительно-восстановительной. Потеря электронов называется окислением, элемент, отдающий электроны — восстановителем. Присоединение электронов носит название восстановление, принимающий элемент в этом процессе — окислитель. Переход электронов от восстановителя к окислителю может протекать по внешней цепи, и тогда его можно использовать в качестве источника электрической энергии.

Устройства, в которых энергия химической реакции превращается в электрическую энергию, называются гальваническими элементами.

Простейший классический пример гальванического элемента — две пластины, изготовленные из различного металла и погруженные в раствор электролита. В такой системе окисление происходит на одном металле, а восстановление — на другом. Электрод, на котором протекает окисление, называется анодом. Электрод, на котором протекает восстановление — катодом.

Из школьных учебников химии известен пример медно-цинкового гальванического элемента, работающего за счет энергии реакции между цинком и сульфатом меди. В устройстве Якоби — Даниэля пластина из меди помещена в раствор сульфата меди медный электрод , цинковая пластина погружена в раствор сульфата цинка цинковый электрод.

Цинковый электрод отдает катионы в раствор, создавая в нем избыточный положительный заряд, а у медного электрода раствор обедняется катионами, здесь раствор заряжен отрицательно. Замыкание внешней цепи заставляет электроны перетекать от цинкового электрода к медному. Равновесные отношения на границах фаз прерываются. Идёт окислительно-восстановительная реакция. Если химическую реакцию провоцирует внешняя энергия электрического тока, идёт процесс, называемый электролизом. Процессы, протекающие при электролизе, обратны процессам, протекающим при работе гальванического элемента.

Электрод, на котором происходит восстановление, также называется катодом, но при электролизе он заряжен отрицательно, а анод — положительно. Электролизом расплавленных соединений и водных растворов получают металлы, производят очистку металлов от примесей и извлечение ценных компонентов электролитическое рафинирование. Из металла, подлежащего очистке, отливают пластины.

Они помещаются в качестве анодов в электролизер. Под воздействием электрического тока металл подвергается растворению. Его катионы переходят в раствор и разряжаются на катоде, образуя осадок чистого металла.

Примеси, содержащиеся в первоначальной неочищенной металлической пластине, либо остаются нерастворимыми в виде анодного шлама, либо переходят в электролите, откуда удаляются. Электролитическому рафинированию подвергают медь, никель, свинец, золото, серебро, олово. Электроэкстракция — процесс выделения металла из раствора в ходе электролиза.

Для того чтобы металл перешёл в раствор, его обрабатывают специальными реагентами. В ходе процесса на катоде происходит выделение металла, характеризующегося высокой чистотой. Так получают цинк, медь, кадмий. Чтобы избежать коррозии, придать прочность, украсить изделие поверхность одного металла покрывают слоем другого. Этот процесс называется гальваностегией. Гальванопластика — процесс получения металлических копий с объёмных предметов электроосаждением металла.

Принцип действия катода и анода в вакуумном приборе может продемонстрировать электронная лампа. Она выглядит как герметически запаянный сосуд с металлическими деталями внутри.

Прибор используется для выпрямления, генерирования и преобразования электрических сигналов. По числу электродов выделяют:. Диод — вакуумный прибор с двумя электродами, катодом и анодом.

Катод подключен к отрицательному полюсу источника питания, анод — к положительному. Предназначение катода — испускать электроны под действием нагрева электрическим током до определенной температуры.

Посредством испущенных электронов создается пространственный заряд между катодом и анодом. Самые быстрые электроны устремляются к аноду, преодолевая отрицательный потенциальный барьер объемного заряда.

Анод принимает эти частицы. Создается анодный ток во внешней цепи. Электронным потоком управляют с помощью дополнительных электродов, подавая на них электрический потенциал. Посредством диодов переменный ток преобразуется в постоянный. В электронике широко используется свойство диодов пропускать ток в прямом направлении и не пропускать в обратном. Работа светодиода основана на свойстве кристаллов полупроводников светиться при пропускании через p-n переход тока в прямом направлении.

Химические источники электрического тока, в которых протекают обратимые реакции, называются аккумуляторами: их перезаряжают и используют многократно.

При работе свинцового аккумулятора происходит окислительно-восстановительная реакция. Металлический свинец окисляется, отдает свои электроны, восстанавливая диоксид свинца, принимающего электроны.

Металлический свинец в аккумуляторе — анод, он заряжен отрицательно. Диоксид свинца — катод и заряжен положительно. По мере разряда аккумулятора расходуются вещества катода и анода и их электролита, серной кислоты. Чтобы зарядить аккумулятор, его подключают к источнику тока плюсом к плюсу, минусом к минусу. Направление тока теперь обратное тому, какое было при разряде аккумулятора. Теперь свинцовый электрод становится катодом, на нем проходит процесс восстановления, а диоксид свинца — анодом, с протекающей процедурой окисления.

В аккумуляторе вновь создаются вещества, необходимые для его работы. Проблема возникает из-за того, что определенный знак заряда не может быть прочно закреплен за анодом или катодом. Часто катодом является положительно заряженный электрод, а анодом — отрицательный. Часто, но не всегда. Все зависит от процесса, протекающего на электроде. Деталь, которую поместили в электролит, может быть и анодом и катодом. Все зависит от цели процесса: нужно нанести на нее другой слой металла или снять его.

В электрохимии анод — это электрод, на котором идут процессы окисления, катод — это электрод, где происходит восстановление. У диода отводы называются анод и катод. У нового светодиода с необрезанными контактами анод и катод определяются визуально по длине. Катод короче.

Если контакты обрезаны, поможет батарейка, приложенная к ним. Свет появится, когда полярности совпадут. В электрохимии речь правильнее вести не о знаках зарядов электродов, а о процессах, на них идущих. На катоде проходит реакция восстановления, на аноде — окисления. В электротехнике для протекания тока катод подключают к отрицательному полюсу источника тока, анод — к положительному.

Содержание 1 Понятие катода и анода — простое объяснение 2 Применение в электрохимии 2. Термометр сопротивления — датчик для измерения температуры: что это такое, описание и виды. Что такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделей. Чем отличаются и где используются постоянный и переменный ток. Что такое активная и реактивная мощность переменного электрического тока?

Как установить и настроить спутниковую антенну самостоятельно? Для чего нужен пирометр и как измерять температуру бесконтактным методом. Что такое нихромовая проволока, её свойства и область применения.

Что такое тензодатчик, типы тензометрических датчиков, схема подключения и их применение.

Научный форум dxdy

Ета такая хренатень, которая употребляется в скопе с другими такого рода хренатенями для достижения результативности в случаи скрещивания этих хренатеней с разными, но уже другими хренатенями Зубы вставь,сквозит. Ноу коментс. Анад, катод элименты ламп То что называют безграмотные меня меньше всего волнует Проблема толерантности имеет значение при пересадке органов и тканей 2 ] Способность организма переносить неблагоприятное влияние того или иного фактора среды это из википедии

Анод — это плюс (по четыре буквы в каждом слове). Катод — это минус (по пять букв в каждом слове). У анода анионы окисляются (все слова.

Электронный анод. Назначение диода. Определяем полярность светодиода. Где плюс и минус у LED

Изучение таких отраслей, как электрохимия и цветная металлургия, невозможно без понимания в полной мере терминов катод и анод. В то же время эти термины являются неотъемлемой частью вакуумных и полупроводниковых электронных приборов. Под электрохимией следует понимать раздел физической химии, изучающий химические процессы, вызываемые воздействием электрического тока, а также электрические явления, вызываемые химическими процессами. Существует два основных вида электрохимических операций:. Под процессами окисления стоит понимать процедуру, при которой частица отдает электроны. Восстановительный процесс подразумевает процедуру принятия электронов частицей. Цветная металлургия широко использует процесс электролиза для выделения металлов из добытых руд и дальнейшей очистки.

Катод и анод

Часто возникает проблема определения, какой из электродов является катодом, а какой — анодом. Для начала нужно разобраться с терминами. В сложных веществах электроны между атомами в соединениях распределены неодинаково. В результате взаимодействия частицы перемещаются от атома одного вещества к атому другого. Реакция именуется окислительно-восстановительной.

Вспомните, как вы накачивали колесо велосипеда или автомобиля.

Что такое анод и катод?

Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом. На рисунке показано условное обозначение диода на схеме.

Все методы определения полярности у светодиодов

Это возникает от того, что новое понятие не может однозначно зацепиться за уже известные факты в сознании, никак не получается построить новую связь в семантической сети фактов. Все знают, что у диода есть катод и анод. Все знают, как диод обозначается на электрической схеме. Но далеко не все могут правильно сказать, где же на схеме что. Под спойлером картинка, посмотрев на которую, вы навсегда запомните, где у диода анод, а где катод. Должен предупредить, развидеть это не получится, так что тот, кто не уверен в себе, пусть не открывает. Теперь, когда мы отпугнули слабых, продолжаем Да, вот так все просто.

Анод — это плюс (по четыре буквы в каждом слове). Катод — это минус (по пять букв в каждом слове). У анода анионы окисляются (все слова.

Анод и катод

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.

Что такое анод и катод — простое объяснение

ВИДЕО ПО ТЕМЕ: Расчет резистора для светодиода

Анод др. Катод от греч. В технике: Электрод полупроводникового прибора диода, тиристора , подключенный к отрицательному полюсу источника тока, когда прибор открыт то есть имеет маленькое сопротивление , называют катодом, подключённый к положительному полюсу — анодом. В электрохимии: Катод — электрод, на котором происходят реакции восстановления, анод — электрод, на котором происходят окислительно-восстановительные реакции окисление. Термины и определения. Примечание — Анод — отрицательный электрод во время разряда и положительный во время заряда.

Оставьте комментарий 6,

Анод и катод — что это и как правильно определить? Анод и катод на схеме диода

Чтобы создавать эффективные электронные схемы с диодами, требуется минимальный объем знаний об их устройстве и принципе работы. Перед началом пайки обязательно необходимо определить, где у этих элементов анод и где катод. Визуального осмотра бывает недостаточно, если электронные элементы приобретены без технической документации или выпаяны из старого оборудования. Для проверки обязательно требуется тестер с различными режимами работы и источник питания с напряжением вольт. Диодами называют электронные элементы, сопротивление которых меняется в зависимости от направления тока. Если ток подается в одну сторону плюс на плюс , он проходит легко диод открыт благодаря низкому сопротивлению.

Что такое анод и катод — простое объяснение

Содержание: Электрохимия и гальваника Процесс электролиза или зарядки аккумулятора Гальванотехника В электронике Заключение. Рассмотрим окислительно-восстановительную реакцию в гальваническом элементе, тогда какие процессы протекают на его электродах? Отсюда возникает вопрос — где плюс, а где минус у батарейки? Исходя из определения, у гальванического элемента анод отдаёт электроны.

Как оно работает!?

Чтобы научиться создавать устройства, надо знать как они работают, из чего состоят. По любым радиоэлектронным устройствам бегает ток. От того, как и куда его направить, зависит работа устройства. Ток по проводам можно сравнить с течением жидкостей по трубам. Вода в трубах течет по разному, где-то быстро, где-то медленно. Где-то очень большое давление, а где-то совсем маленькое. По трубам не всегда вода течёт, бывает и нефть, а бывают и канализационные и мусоро-проводы для сваливания туда всяких отходов.

У электричества тоже есть свои давление и скорость течения. Чем больше электрический ток, тем толще должен быть провод. Если пустить гречневую кашу через гелевый стержень, она через него не потечёт, стержень заткнётся, и если будет достаточное давление, лопнет в том месте где заткнуло. А вот через трубу диаметром сантиметров пять, гречневая каша потечёт, и ничего не лопнет.
Ток обычно обозначается буквой I и меряется Амперами

Чем больше напряжение, тем толще должна быть изоляция провода. Напряжение — как давление, чем выше, тем толще изоляция, или толще должны быть трубы чтобы выдержать давление. Тонкие трубы ведь большого давления не выдерживают, лопаются, точно так же и провода при большом напряжении пробивает.
Напряжение обычно обозначается буквами U или V и меряется Вольтами.

Электричество течёт в электронных схемах от плюса к минусу.

Начну с описания различных деталей устройств и буду постепенно пополнять их разнообразие.

Диод
Диод обычно предназначен пускать ток в одну сторону, и не пускать в другую.
Как клапан, пропускает воду в одну сторону, а если она потекла в другую, то сразу закрывается. Диод работает точно так же. Диод — электронный клапан.
У каждой лапки диода есть название — анод и катод.
Катод — отрицательный электрод, поэтому в схемах обычно смотрит на минус.
Анод — положительный электрод, и на него чаще всего подают плюс.
Чтобы лучше запомнить, кто из них отрицательный, а кто положительный, — в слове «катод» столько же букв, сколько в слове «минус». А в слове «анод» столько же букв, сколько в слове «плюс». Диод пускает от анода к катоду, и не пускает обратно, от катода к аноду.
На схемах диод обозначается вот так:

Диод

Где у диода катод, а где анод — легко запомнить, одна сторона обозначения походит на буковку А (анод), правая сторона на букву К (катод).

Диоды на вид бывают всякие разные:

Важные характеристики диодов — максимальное напряжение и максимальные токи — постоянный и при коротком импульсе.
Если напряжение в схеме не более 15 Вольт, и ожидаемый постоянный ток через диод предполагается не более 1 Ампер, то и диод должен быть не ниже чем на 15 В, и не ниже чем на ток 1 А.

Если мы подключим диод катодом к минусу, то ток потечёт, и лампочка засветится.
Если мы перевернём диод анодом к минусу, то диод не пропустит ток с плюса на минус, и лампочка не загорится.

Фотодиоды и светодиоды на принципиальных схемах обозначаются вот как:

Иногда с круглишками, иногда без них.

У них точно так же есть катод и анод, как и у простых диодов.
Поэтому крайне важно для работоспособности схемы не путать назначение лапок, полярность.

Переменный ток



В предыдущем примере с диодом и лампочкой был постоянный ток, тоесть тёк в одном направлении.
При переменном токе полярность меняется с какой-то частотой.
В розетках нашей страны плюс с минусом меняются местами 50 раз в секунду, в электросетях Японии и Америки 60 раз, в Европе 100 раз в секунду.
Частота, — будь то смена полярности, или количество зажиганий светодиодика в секунду, — меряется в Герцах.



Как узнать переменный или постоянный ток в цепи ?
Подключили диод, лампочка светится.
Перевернули диод, лампочка всё равно светится.
Если диод заведомо целый, значит ток в цепи переменный.

Чтобы из переменного тока сделать постоянный, нужно 4 диода, для соединения в диодный мост.
Диодный мост на схемах рисуют из четырёх диодов, или просто ромбом с диодом внутри, для упрощения.

Белые провода — переменное напряжение, на выходе постоянное: черный — минус, красный плюс.

Если постоянный ток изобразить на графике, он будет выглядеть вот так.

С течением времени на плюсе всегда остаётся плюс, на минусе минус.

У переменного тока с течением времени плюс с минусом на проводах меняются местами, на графике он будет выглядеть вот так:

Каждая такая пупырышка называется полупериод.
Если выше полоски — положительный, например который нам нужен.
Если ниже полоски — отрицательный, который нам не нужен, и нам надо его перевернуть.
Участок времени из двух полупериодов, отрицательного и положительного, называют полным периодом.
Пометим положительные полупериоды зеленым цветом, отрицательные красным.

 Если собрать диодный мост из красных и зеленых светодиодов можно увидеть как он работает:

На лампочку идёт постоянный пульсирующий ток, но она не светится потому что ток через светодиоды недостаточно большой.
Светодиодный мост перевернул отрицательные (красные) полупериоды в нужную нам сторону

На предыдущем примере частота переменного тока была около 1 герца, тоесть примерно одна смена полярности в секунду.
С более высокими частотами работа диодного моста уже не так явно видна (здесь герц 7-10):

В цепях переменного тока частотами от 30 или 60 герц, глаз не может уследить за миганием светодиодов, они будут мигать очень быстро и будет казаться что они просто все светятся.

Конденсатор

Конденсатор — электронная бочка.
Конденсатор накапливает в себе энергию, и этим самым в электрических схемах работает как бак с водой.
Например если включать и выключать воду, то она то есть, то нету, а нас это не устраивает.
Нам нужно чтоб вода всегда была.
Если под кран, из которого вода то идёт, то не идёт, поставить бочку и проковырять снизу дырку, то из дырки вода будет течь всё время. Ту же самую роль выполняют и конденсаторы в схемах.

Конденсаторы бывают на переменный и на постоянный ток.
У конденсаторов на постоянный ток важно не путать полярность — назначение выводов, какой из них подключить на плюс, а какой на минус.
Конденсатор обозначается на схеме вот так:

Слева на переменный ток, справа на постоянный.

Конденсаторы бывают всякие разные:



 Предыдущая схема у нас была с пульсирующим постоянным током:

Если параллельно лампочке поставить конденсатор, то на лампочку пойдет постоянный ток без пульсаций.

Ёмкость конденсаторов измеряется в пикофарадах (пФ или pF), нанофарадах (нФ, nF), микрофарадах (мкФ, uF), и фарадах (Ф, F).
Например 7 нанофарад = 0, 000 000 007 фарад.
14 пикофарад = 0, 000 000 000 014 фарад.
10 микрофарад = 0, 000 010 Фарад.



Ёмкость почти всегда написана на конденсаторе русскими или английскими буквами, или бывает обозначена цветовым или цифровым шифром.



Цифровая маркировка выглядит как три цифры, первые две начальные цифры, последняя -количество нулей после них, получается число в пикофарадах.
Например на конденсаторе надпись 104, это 10 и 4 нуля = 100000 пикофарад = 0,1 микрофарад. Или 873 = 87+000 = 87000 пФ = 87 Нанофарад. 151 = 15 и 0 = 150 пФ. Если две цифры, например 82, то значит нулей нет, и ёмкость конденсатора 82 Пф.



Цветовая маркировка сначала кажется сложнее, но если часто возиться с полосатыми детальками, то можно и её запомнить наизусть.
На деталь наносят 3, 4 или 5 цветных колец.
Первые два кольца — тоже цифры, третье — множитель, х1, х10, х100, х1000, х10000, и т.п., четвёртая — допуск, серебряного цвета или золотого. Допуск — отклонение в процентах, от заявленной ёмкости, золотое кольцо — меньше или больше на 5%, серебряное — на 10%.
Золотое или серебряное кольцо всегда последнее, это чтобы не перепутать откуда считать кольца.

Не менее важный параметр конденсатора — его допустимое напряжение.
Конденсаторы нельзя ставить в цепь с более высоким напряжением, нежели чем указано на конденсаторе. Например на конденсаторе написано 3300uF 16V, значит его допустимое напряжение 16 вольт, его можно ставить в легковой автомобиль, где 13 вольт, но нельзя ставить в КАМАЗ, потому что там 24 вольта, и он может взорваться, а от взорванного конденсатора никакого толку не будет, только перевод деталей. Если просто хочется взорвать ненужный конденсатор, например с оторваной лапкой, или помятым корпусом, то можно подключить конденсатор с допустимым напряжением 6. 3 вольта в цепь 48 вольт или еще больше.

Резистор

Резистор с латинского переводится как «сопротивляться».
Говоря по русски, резистор — сопротивление. Резистор в схемах выполняет роль заткнутой поролоном трубы. Заткнутость в трубах бывает разная, можно поставить сито, тогда будет пропускать почти полностью. Можно затолкать поролона, а можно заткнуть наглухо старым валенком так, что за сутки просочится всего одна капля.
Резистор ограничивает ток в цепи.
Чем меньше сопротивление резистора, тем он больше пропускает. Чем больше сопротивление, тем он больше «заткнут» и следовательно меньше пропускает.
Сопротивление измеряется в омах, килоомах (КОм, или К) и мегаомах (МОм или М). Иногда еще в миллиомах.
Чем больше ом резистор, тем больше в нём засунуто «поролона». Так мегаом (миллион ом) вообще почти ничего не пропускает, а один ом пропускает почти всё.
Резистор обозначается на схемах вот так или так:

Сверху обычно в таком виде он выглядит на наших схемах, а обозначением снизу резисторы рисуют на зарубежных.

Резисторы бывают всякие разные:

Узнать обозначение можно по маркировке, иногда её пишут буквами — М для мегаомов, К для килоомов, Е или R для омов. Резисторы могут маркироваться цветными кольцами, или цифровой маркировкой, так же как конденсаторы, только значение не в пикофарадах, а в омах.
102 = 10 и 2 нолика = 1000 ом = 1 килоом.
754 = 75 и 4 нолика = 750000 ом = 750 килоом, или 0,75 мегаом.

Еще бывают резисторы с надписями 2М2, М15, К47, 15М, 68К, 3К3, 4R7.
2М2 — 2.2 мегаома,
М15 — 0,15 мегаом или 150 килоом,
К47 — 0,47 килоом, или 470 ом,
15М — 15 мегаом,
68К — 68 килоом,
3К3 — 3.3 килоом (3300 ом),
4R7 — 4.7 ом.

В этой маркировке 2.2 мегаома будет выглядеть как 2М2,
22 мегаома — 22М,
220 килоом, или 0,22 мегаома будет выглядеть как 220К или М22.

ОШИБКА — 404 — НЕ НАЙДЕНА

• Главная
• Вупси-Дейзи

Наши серверные гномы не смогли найти страницу, которую вы ищете.

Похоже, вы неправильно набрали URL-адрес в адресной строке или перешли по старой закладке.

Возможно, некоторые из них могут вас заинтересовать?

Отрывные заголовки — прямые

В наличии ПРТ-00116

20

Избранное Любимый 133

Список желаний

Датчик расстояния и жестов ZX

В наличии SEN-13162

28,50 $

3

Избранное Любимый 33

Список желаний

Колесо — 65 мм (резиновая шина, пара)

В наличии РОБ-13259

2

Избранное Любимый 22

Список желаний

Сканер отпечатков пальцев — TTL (GT-521F32)

Нет в наличии SEN-14518

7

Избранное Любимый 59

Список желаний

Какая разнообразная неделя!

6 мая 2022 г.

На этой неделе у нас появилось множество уникальных новых продуктов, в том числе комплекты Qwiic PIR Kits, переходник для спутникового трансивера, аксессуары GNSS-RTK, станки с ЧПУ и многое другое!

Избранное Любимый 0

Исследуйте L-диапазон с Facet

10 июня 2022 г.

SparkFun RTK Facet L-Band теперь доступен вместе с собранной версией нашего комплекта управления мощностью MOSFET!

Избранное Любимый 0

Комплект фонарика

11 октября 2018 г.

Это руководство по сборке комплекта фонарика SparkFun, базового комплекта для обучения пайке.

Избранное Любимый 3

ОШИБКА — 404 — НЕ НАЙДЕНА

• Главная
• Нихил де Нихило подходят

Наши серверные гномы не смогли найти страницу, которую вы ищете.

Похоже, вы неправильно набрали URL-адрес в адресной строке или перешли по старой закладке.

Возможно, некоторые из них могут вас заинтересовать?

RFID-метка — прачечная MIFARE Classic® 1K (13,56 МГц)

Нет в наличии SEN-10131

Избранное Любимый 9

Список желаний

SparkFun ESP32 Thing Plus DMX для светодиодного экрана

В наличии DEV-15110

22,50 $

1

Избранное Любимый 16

Список желаний

Функциональная плата SparkFun MicroMod GNSS — NEO-M9N

В наличии GPS-18378

49,95 $

Избранное Любимый 1

Список желаний

RFM97C Mini Shield LoRa — 100 мВт

Остался только 1! SPX-18574

17,95 $

1

Избранное Любимый 6

Список желаний

Участие в разработке Arduino IDE

14 октября 2020 г.
