C546B datasheet. BC546B транзистор: характеристики, применение и особенности NPN-транзистора

Какие основные параметры имеет BC546B. Где применяется этот транзистор. Как работает NPN-транзистор. Какие преимущества у BC546B по сравнению с аналогами. На что обратить внимание при использовании BC546B.

Основные характеристики транзистора BC546B

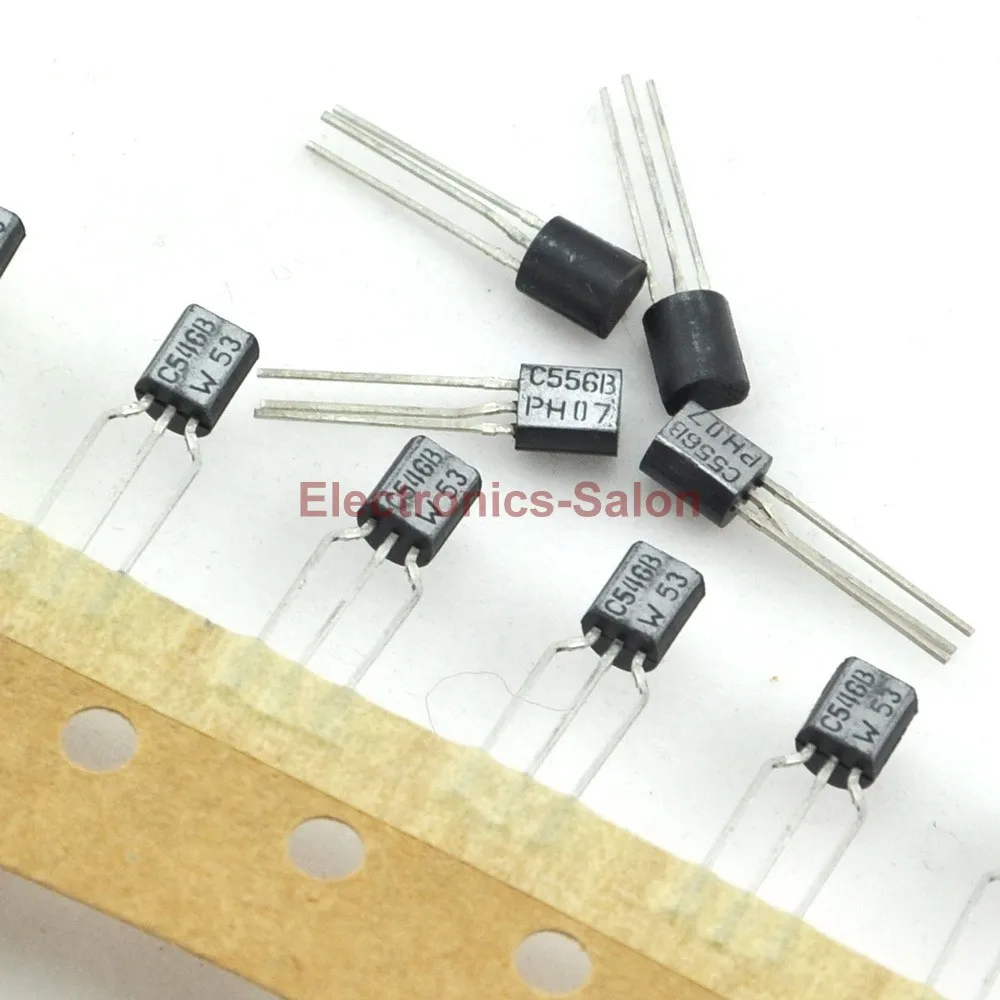

BC546B — это NPN биполярный транзистор общего назначения в корпусе TO-92. Он широко используется в различных электронных схемах благодаря своим характеристикам:

• Максимальное напряжение коллектор-эмиттер: 65 В
• Максимальный ток коллектора: 100 мА
• Коэффициент усиления по току (hFE): 110-220
• Максимальная рассеиваемая мощность: 500 мВт
• Граничная частота: 150 МГц

Эти параметры делают BC546B подходящим для применения в маломощных схемах усиления и коммутации. Какие еще особенности важны при выборе этого транзистора? Рассмотрим подробнее его характеристики и области применения.

Принцип работы NPN-транзистора

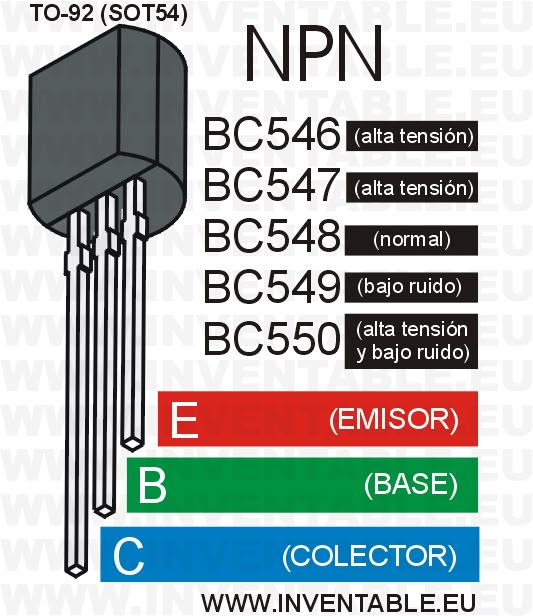

BC546B относится к типу NPN-транзисторов. Как работает такой транзистор? NPN-транзистор состоит из трех слоев полупроводника:

• N-типа (эмиттер)
• P-типа (база)
• N-типа (коллектор)

При подаче небольшого тока на базу открывается переход база-эмиттер, что позволяет протекать значительно большему току между коллектором и эмиттером. Таким образом осуществляется усиление сигнала.

Коэффициент усиления по току (hFE) показывает, во сколько раз ток коллектора больше тока базы. Для BC546B этот параметр находится в диапазоне 110-220, что обеспечивает хорошее усиление сигнала.

Области применения транзистора BC546B

Благодаря своим характеристикам, BC546B находит применение во многих электронных устройствах и схемах:

1. Усилители малой мощности
2. Переключающие схемы
3. Драйверы светодиодов
4. Схемы управления реле
5. Генераторы импульсов
6. Источники питания
7. Аудиосхемы

Какие факторы делают BC546B популярным выбором для этих применений? Прежде всего, это сочетание хороших электрических характеристик, доступности и низкой стоимости.

Преимущества использования BC546B

BC546B обладает рядом преимуществ по сравнению с аналогами:

• Высокая надежность и стабильность характеристик
• Низкий уровень шума
• Хорошая температурная стабильность
• Широкий диапазон рабочих температур: от -55°C до +150°C
• Доступность в исполнении без свинца, что важно для экологичности производства

Эти факторы делают BC546B отличным выбором для многих приложений. Однако при его использовании следует учитывать некоторые особенности и ограничения.

Особенности использования BC546B в электронных схемах

При проектировании схем с использованием BC546B необходимо учитывать следующие аспекты:

• Максимальное напряжение коллектор-эмиттер не должно превышать 65 В
• Ток коллектора не должен превышать 100 мА
• Рассеиваемая мощность не должна превышать 500 мВт
• При работе на высоких частотах следует учитывать граничную частоту 150 МГц

Соблюдение этих ограничений обеспечит надежную и стабильную работу транзистора в вашей схеме. Как правильно рассчитать параметры схемы с учетом характеристик BC546B?

Расчет параметров схемы

При проектировании схемы с BC546B важно правильно рассчитать резисторы в цепях базы и коллектора. Ток базы можно определить по формуле:

Iб = Iк / hFE

где Iк — требуемый ток коллектора, а hFE — коэффициент усиления по току.

Зная ток базы, можно рассчитать сопротивление базового резистора:

Rб = (Vвх — Vбэ) / Iб

где Vвх — входное напряжение, а Vбэ — напряжение база-эмиттер (обычно около 0,7 В для кремниевых транзисторов).

Сравнение BC546B с аналогами

BC546B имеет несколько аналогов с похожими характеристиками. Как он соотносится с ними?

• BC547: имеет схожие характеристики, но меньший коэффициент усиления (100-600)
• 2N3904: американский аналог, с несколько меньшим максимальным напряжением коллектор-эмиттер (40 В)
• BC337: может работать с большим током коллектора (до 500 мА), но имеет меньшее напряжение коллектор-эмиттер

Выбор между этими транзисторами зависит от конкретных требований вашей схемы. BC546B часто предпочитают за его оптимальное сочетание характеристик и доступности.

Монтаж и обращение с BC546B

При работе с BC546B важно соблюдать несколько правил:

1. Соблюдайте правильную ориентацию выводов при монтаже
2. Используйте антистатические меры предосторожности, так как транзистор чувствителен к статическому электричеству
3. При пайке не перегревайте выводы, используйте теплоотвод
4. Обеспечьте адекватное охлаждение при работе транзистора на предельных режимах

Соблюдение этих правил поможет избежать повреждения транзистора и обеспечит его надежную работу в вашем устройстве.

Применение BC546B в современной электронике

Несмотря на появление новых технологий, BC546B продолжает широко использоваться в современной электронике. Почему этот транзистор остается популярным?

• Проверенная временем надежность
• Хорошо изученные характеристики
• Широкая доступность и низкая стоимость
• Совместимость со многими существующими схемами

BC546B часто используется в образовательных целях, в прототипировании и в мелкосерийном производстве. Его простота и универсальность делают его отличным выбором для начинающих электронщиков и опытных разработчиков.

Инновационные применения BC546B

Несмотря на свой «возраст», BC546B находит применение и в современных инновационных проектах:

• IoT-устройства с низким энергопотреблением
• Портативные медицинские приборы
• Схемы управления в «умном доме»
• Аудиофильские усилители

Эти примеры показывают, что даже классические компоненты могут найти свое место в передовых технологиях.
