Что такое телефонный кабель RJ11. Как выбрать подходящий кабель для подключения телефона или модема. Какие бывают виды разъемов RJ11 и чем они отличаются. Как правильно обжать телефонный кабель RJ11 своими руками.
Что такое телефонный кабель RJ11 и для чего он используется

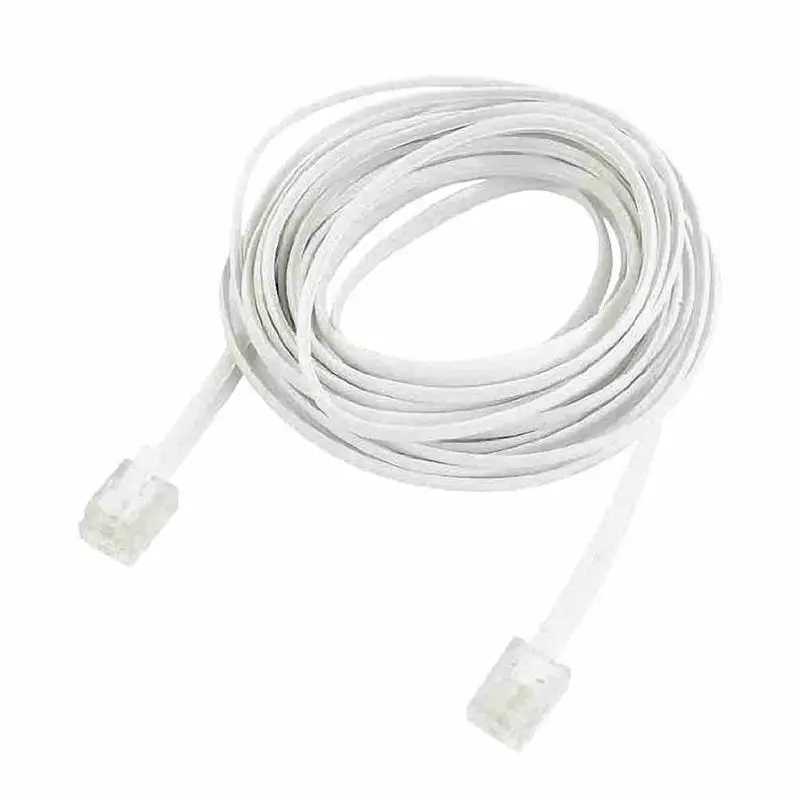

Телефонный кабель RJ11 — это стандартный кабель для подключения телефонов, модемов и факсов к телефонной линии. RJ11 (Registered Jack 11) — это тип разъема, который используется на концах кабеля. Основные характеристики кабеля RJ11:
- Имеет 4 или 6 контактов (проводников)
- Стандартная толщина проводников — 26-28 AWG
- Обычно используется плоский кабель
- Длина может быть от 0,3 до 30 метров и более
- Чаще всего применяется для аналоговых телефонных линий
Кабель RJ11 используется для подключения следующих устройств:
- Стационарные телефоны
- Факсимильные аппараты
- Модемы для dial-up интернета
- ADSL-модемы
- Автоответчики
- Мини-АТС
Виды разъемов RJ11 и их отличия
Существует несколько разновидностей разъемов RJ11, которые отличаются количеством контактов:
RJ11 (6P2C)
Самый распространенный тип. Имеет 6 позиций для контактов, но используются только 2 центральных. Применяется для подключения обычных телефонов.
RJ11 (6P4C)
Имеет 6 позиций, используются 4 центральных контакта. Применяется для подключения телефонов с дополнительными функциями, ADSL-модемов.
RJ11 (6P6C)
Задействованы все 6 контактов. Используется редко, в основном в системах офисной телефонии.
Чем отличаются эти разъемы? Количество задействованных контактов определяет функциональность. Для обычного телефона достаточно 2 проводов, но 4 и 6 проводов позволяют передавать дополнительные сигналы.
Как правильно выбрать телефонный кабель RJ11
При выборе телефонного кабеля RJ11 следует учитывать несколько важных параметров:
Длина кабеля
Выбирайте кабель с небольшим запасом по длине. Слишком длинный кабель будет мешать, а слишком короткий может не дотянуться до нужной точки.
Количество проводников
Для большинства применений достаточно 4-жильного кабеля (RJ11 6P4C). Но уточните требования вашего оборудования.
Материал проводников
Лучше выбирать кабель с медными проводниками, а не с омедненными алюминиевыми. Медь обеспечивает лучшую проводимость.
Тип оболочки
ПВХ-оболочка подходит для домашнего использования. Для прокладки в стенах лучше выбрать кабель с негорючей оболочкой.
Экранирование
В обычных условиях экранирование не требуется. Но при прокладке рядом с силовыми кабелями лучше выбрать экранированный вариант.
Как подключить телефонный кабель RJ11
Подключение телефонного кабеля RJ11 обычно не вызывает сложностей. Основные шаги:
- Подключите один конец кабеля к телефонной розетке на стене.
- Другой конец подключите к соответствующему разъему на телефоне или модеме.
- Убедитесь, что разъемы плотно зафиксированы с обеих сторон.
- Проверьте работу устройства — должен быть гудок на телефоне или соединение на модеме.
При подключении ADSL-модема может потребоваться установка сплиттера или фильтра для разделения голосового и интернет-сигнала.
Обжим телефонного кабеля RJ11 своими руками
Иногда возникает необходимость самостоятельно обжать разъем RJ11 на кабеле. Для этого потребуются:
- Кримпер (обжимной инструмент) для RJ11
- Разъемы RJ11
- Кусачки или специальный нож для зачистки кабеля
Процесс обжима включает следующие этапы:
- Отрежьте кабель нужной длины.
- Снимите внешнюю изоляцию на 2-3 см с конца кабеля.
- Расправьте проводники в нужном порядке (обычно: красный, зеленый, черный, желтый).
- Вставьте проводники в разъем RJ11 до упора.
- Поместите разъем с кабелем в кримпер и сожмите рукоятки до щелчка.
- Проверьте надежность обжима, слегка потянув за кабель.
При обжиме важно соблюдать правильный порядок проводников и не допускать их перекручивания.
Распространенные проблемы с телефонными кабелями RJ11 и их решение
Несмотря на простоту конструкции, с телефонными кабелями RJ11 могут возникать различные проблемы. Рассмотрим наиболее частые из них:
Обрыв кабеля
Признаки: отсутствие сигнала, периодические разрывы связи.
Решение: Найдите место обрыва с помощью тестера. Если обрыв близко к разъему, можно обрезать поврежденный участок и заново обжать разъем. При обрыве в середине кабеля проще заменить весь кабель.
Плохой контакт в разъеме
Признаки: шум в линии, периодическое пропадание сигнала при шевелении кабеля.
Решение: Попробуйте переобжать разъем. Если это не помогает, замените разъем или весь кабель.
Наводки и помехи
Признаки: посторонние шумы в линии, особенно при включении электроприборов.
Решение: Проложите кабель подальше от источников электромагнитных помех. Используйте экранированный кабель.
Перепутанные проводники
Признаки: устройство не работает, хотя кабель выглядит целым.
Решение: Проверьте правильность порядка проводников в разъемах с обоих концов кабеля. При необходимости переобожмите разъемы.
Альтернативы телефонному кабелю RJ11
Хотя телефонный кабель RJ11 остается стандартом для многих применений, существуют и альтернативные решения:
Ethernet-кабель (RJ45)
Преимущества:
- Более высокая пропускная способность
- Возможность передачи данных и питания (PoE)
- Универсальность применения
Недостатки:
- Более высокая стоимость
- Необходимость в специальном оборудовании для телефонии (IP-телефоны)
Оптоволоконный кабель
Преимущества:
- Очень высокая скорость передачи данных
- Нечувствительность к электромагнитным помехам
- Возможность передачи сигнала на большие расстояния
Недостатки:
- Высокая стоимость
- Сложность монтажа и обслуживания
- Необходимость в специальном оборудовании
Беспроводные решения
Преимущества:
- Отсутствие необходимости в прокладке кабелей
- Гибкость в размещении оборудования
- Простота масштабирования
Недостатки:
- Возможные проблемы с качеством связи
- Зависимость от электропитания
- Потенциальные проблемы с безопасностью
Выбор альтернативы зависит от конкретных требований к системе связи и имеющейся инфраструктуры.
Кабель RJ11 в категории «Телекоммуникации и связь»
Кабель-тестер (RJ-45 и RJ-11) BENETECH GT66 ТОП
На складе в г. Харьков
Доставка по Украине
1 448 грн
Купить
Харьков
Тестер сети, телефонного кабеля, RJ45 RJ11 зеленый st
Доставка по Украине
205.97 грн
267.49 грн
Купить
Тестер сети, телефонного кабеля, RJ45 RJ11 RJ12, NSS-4681VR st
Доставка по Украине
217.62 грн
282.62 грн
Купить
Тестер сети, телефонного кабеля, RJ45 RJ11 зеленый lt
Доставка по Украине
216.53 грн
281.21 грн
Купить
Тестер сети, телефонного кабеля, RJ45 RJ11 RJ12, NSS-4681VR lt
Доставка по Украине
228.17 грн
296.33 грн
Купить
Тестер сети, телефонного кабеля, RJ45 RJ11 зеленый oo
Доставка по Украине
208.56 грн
270.86 грн
Купить
Тестер сети, телефонного кабеля, RJ45 RJ11 RJ12, NSS-4681VR oo
Доставка по Украине
220.
21 грн
285.99 грн
Купить
Инструмент для заделки кабеля, сеть RJ45 RJ11 UTP st
Доставка по Украине
136.06 грн
176.70 грн
Купить
Инструмент для заделки кабеля, сеть RJ45 RJ11 UTP lt
Доставка по Украине
146.68 грн
190.50 грн
Купить
Инструмент для заделки кабеля, сеть RJ45 RJ11 UTP oo
Доставка по Украине
138.65 грн
180.07 грн
Купить
LAN тестер сетевого кабеля RJ45 RJ11 BENETECH GM62
На складе в г. Киев
Доставка по Украине
1 316.14 грн
1 343 грн
Купить
LAN тестер сетевого кабеля RJ45 RJ11 BENETECH GT67
На складе в г. Киев
Доставка по Украине
1 538.56 грн
1 569.96 грн
Купить
Тестер кабеля AMPCOM для интерфейса RJ45/RJ11/RJ12/RJ14
На складе в г. Ужгород
Доставка по Украине
475 грн
Купить
Ужгород
Тестер сетевого кабеля RJ45, BNC, RJ11, USB
На складе в г.
Киев
Доставка по Украине
711.55 — 730.55 грн
от 4 продавцов
726.75 грн
765 грн
Купить
Кабель телефонний Goobay RJ12 M M 10.0m плаский 6P6C AWG28 11 Western чорний 75.03.4080 ZK, код: 7453998
Доставка по Украине
155.99 грн
220 грн
Купить
Смотрите также
Кабель телефонний Goobay RJ12 M M 3.0m плаский 6P6C AWG28 11 Western чорний 75.05.0321 EM, код: 7453995
Доставка по Украине
71.98 грн
105 грн
Купить
Кабель телефонний Goobay RJ12 M M 6.0m плаский 6P6C AWG28 11 Western чорний 75.05.0322 GM, код: 7453996
Доставка по Украине
125.98 грн
180 грн
Купить
Кабель телефонний Goobay RJ12 M M 6.0m плаский 6P6C AWG28 11 Western чорний 75.05.0322 SP, код: 7453996
Доставка по Украине
125.99 грн
180 грн
Купить
Кабель телефонний Goobay RJ12 M M 3.0m плаский 6P6C AWG28 11 Western чорний 75.05.0321 SP, код: 7453995
Доставка по Украине
71.
99 грн
105 грн
Купить
Обжимка для сетевого кабеля RJ45 RJ11 RJ12 + стриппер
На складе
Доставка по Украине
279 — 299 грн
от 4 продавцов
299 грн
309 грн
Купить
Кабель телефонний Goobay RJ12 M M 6.0m плаский 6P6C AWG28 11 Western чорний 75.05.0322 TE, код: 7453996
Доставка по Украине
125.98 грн
180 грн
Купить
Телефонный кабель IOGEAR G2LR1105 ReelQuick Cable RJ11 Phone/Modem 1.5m
На складе в г. Черновцы
Доставка по Украине
60 грн
Купить
Черновцы
Тестер мережевих та телефонних кабелів RJ-45, RJ-11
На складе
Доставка по Украине
по 579 грн
от 4 продавцов
579 грн
Купить
Кабель телефонний Goobay RJ12 M M 6.0m плаский 6P6C AWG28 11 Western чорний 75.05.0322 GL, код: 7453996
Доставка по Украине
125.
99 грн
180 грн
Купить
Кабель телефонний Goobay RJ12 M M 3.0m плаский 6P6C AWG28 11 Western чорний 75.05.0321 CS, код: 7453995
Доставка по Украине
71.98 грн
105 грн
Купить
Тестер сети, телефонного кабеля, RJ45 RJ11 зеленый, 101615
На складе в г. Ровно
Доставка по Украине
155 грн
Купить
Тестер сети, телефонного кабеля, RJ45 RJ11 RJ12, NSS-4681VR, 106539
На складе
Доставка по Украине
165 грн
Купить
Кабель телефонний Goobay RJ12 M M 10.0m плаский 6P6C AWG28 11 Western чорний 75.03.4080 BS, код: 7453998
Доставка по Украине
155.98 грн
220 грн
Купить
Тестер витой пары Uni-T UT681L-CHN RJ45 LAN RJ11 MHZ
На складе
Доставка по Украине
580 грн
Купить

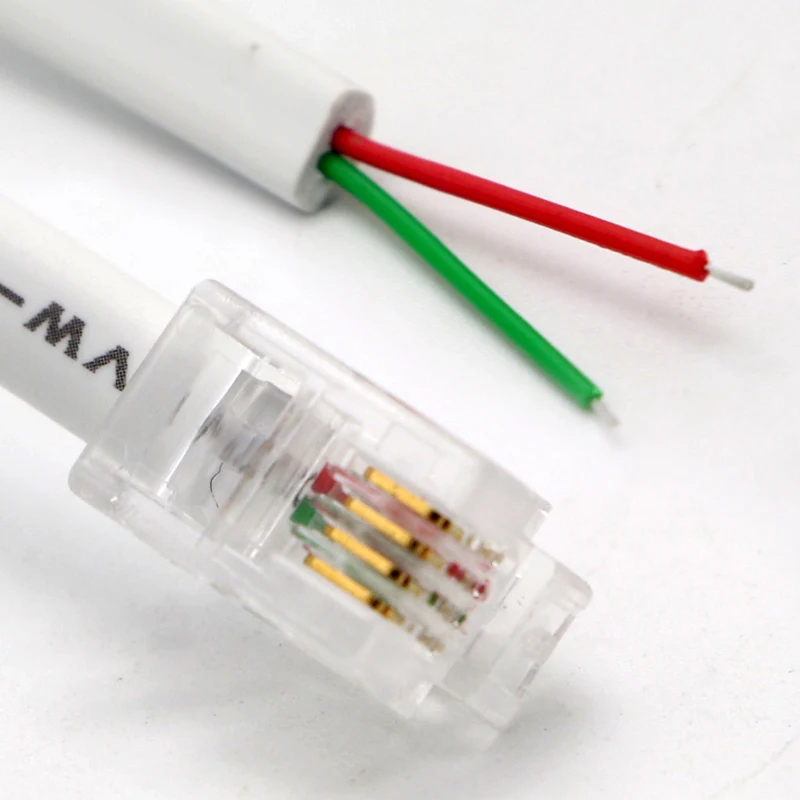

Как обжать телефонный кабель — 2 и 4 жилы
Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка.
Что нам понадобится?
Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься.
Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой проблем тоже не возникает.
Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа.
В-третьих — обжимной инструмент. Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля.
Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.
Последовательность действий:
Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:
Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:
С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см.
схему справа):
У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать.
После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:
С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:
Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:
Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз.
Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,
Помогло? Посоветуйте друзьям!
© NastroiSam.
RU Все права защищены. Запрещено использование материалов сайта без согласия авторов.
| 16.65 МБ / 0.001 сек |

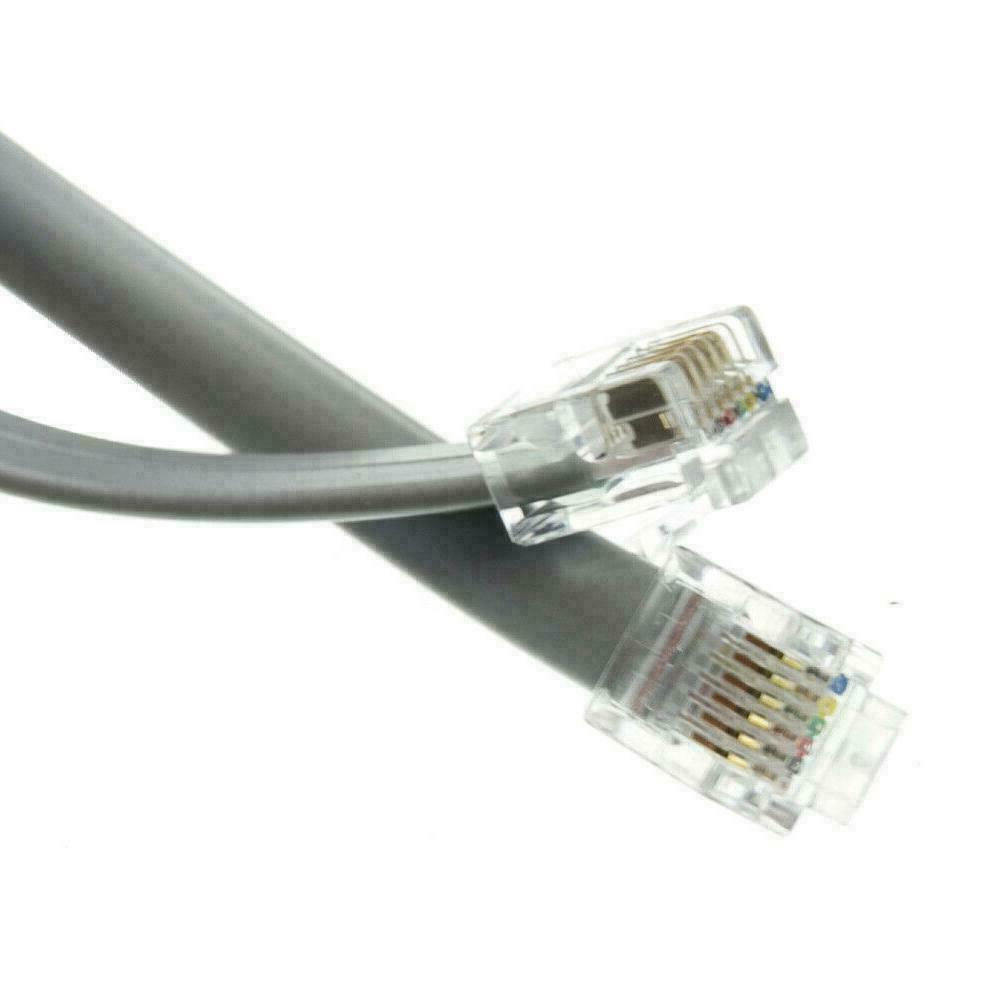

Модульный телефонный кабель RJ11, 25 футов, прямой
Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Больше просмотров
Артикул № : 7085
В наличии — готов к отправке
60-дневная гарантия возврата денег
Осталось только 32585
Ваша цена
0,79 долл.
| 2+ | 10+ | 20+ | 50+ |
| 0,77 | 0,74 | 0,72 | 0,70 |
Срочные заказы доставляются в тот же день
(если размещены до 12:00 по тихоокеанскому стандартному времени)
Большинство заказов доставляются в течение от 1 до 24 часов
(кроме праздников и выходных)
- СОВМЕСТИМОСТЬ: Используйте этот телефонный удлинитель для простого подключения телефонов, модемов, автоответчиков и факсимильных аппаратов к настенной розетке дома или в офисе.
- ПРЯМАЯ ПРОВОДКА: Для передачи данных лучше всего использовать прямой телефонный кабель.
- РАЗЪЕМЫ RJ11: На каждом конце телефонного кабеля имеется стандартный штыревой разъем RJ-11 с 4 проводниками.
- ПОЗОЛОЧЕННЫЕ ПРОВОДНИКИ: Каждый проводник покрыт золотом для устранения статического электричества и повышения проводимости.
- ГИБКОСТЬ: Атласная оболочка, покрывающая наш телефонный кабель, обеспечивает повышенную гибкость, облегчая подключение устройств.
Детали
* 28AWG, серебристая атласная оболочка
* Окончание штекером RJ11 (6P4C) на обоих концах
* 4-проводная прямая проводка
контакт 1 — контакт 1 (черный)
контакт 2 — контакт 2 (красный)
контакт 3 — контакт 3 (зеленый)
контакт 4 — контакт 4 (желтый)
* Прямая проводка обычно используется для передачи данных.
Дополнительная информация
| Длина кабеля | 25 футов |
|---|---|
| Цвет | Серебро |
| Код СКП | 741459784256 |
| Количество в ящике | 150 |
Вас также могут заинтересовать следующие продукты
com. Все права защищены. Карта сайта • Политика конфиденциальности • Условия использования Модульный кабель для передачи данных RJ11 Straight Through 6P4C
Сохранить 0
Модульные линейные кабелиSKU: PH-100-01BK
Нет отзывов
Длина: 1 фут
1 фут
3 фута
5 футов
7 футов
10 футов
15 футов
25 футов
35 футов
50 футов
75 футов
100 футов
125 футов
150 футов
Цвет: черный
Серебристый
Вариант
1 фут / Черный — 1,341 фута / Серебристый — 1,343 фута / Черный — 1,703 фута / Серебряный — 1,705 фута / Черный — 2,065 фута / Серебряный — 2,067 фута / Черный — 2,427 фута / Серебряный — 2,4210 фута / Черный — 2,9610 футов / серебро — 2,9615 долларов США / черный — 3,8615 футов / серебро — 3,8625 футов / черный — 5,6625 футов / серебро — 5,6635 футов / черный — 7,4635 футов / серебро — 7,4650 футов / черный — 10,1650 долларов США / серебро — 10,1675 футов / черный — 14,6675 футов / Серебряный — 14,66100 фута / Черный — 19 долларов США. 16100 футов / Серебристый — 19,16125 долларов США / Черный — 23,66125 долларов США / Серебряный — 23,66150 долларов США / Черный — 28,16150 долларов США / Серебряный — 28,16 долларов США
Поделитесь этим продуктом
- Описание
- Срок поставки
Описание

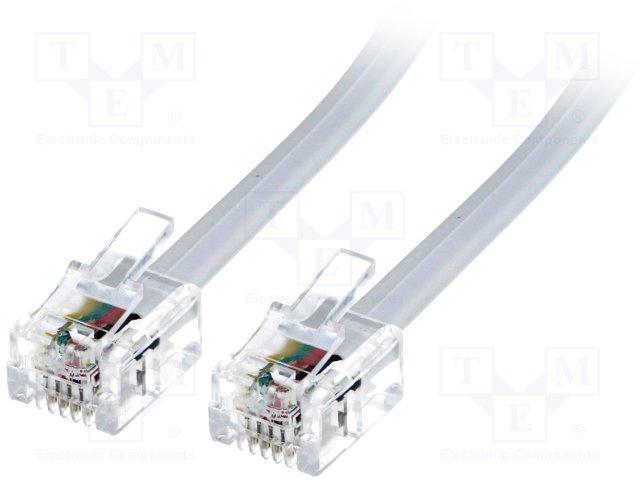

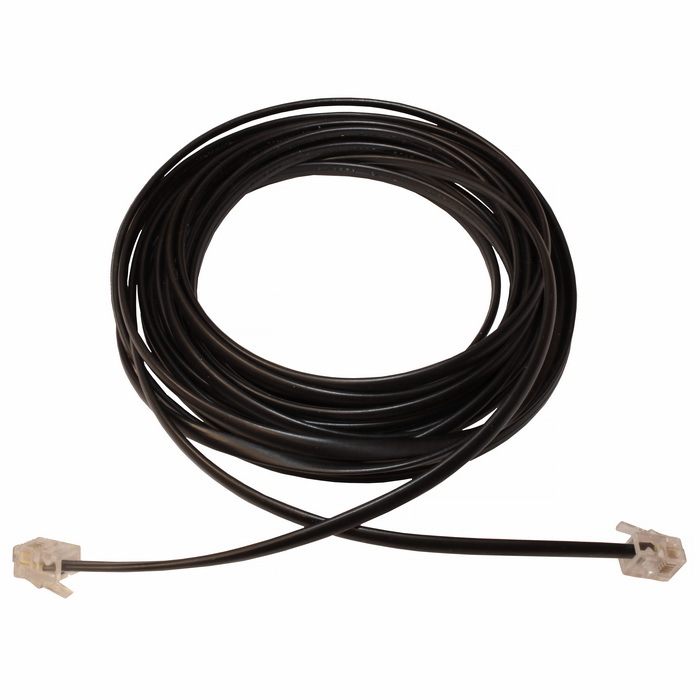

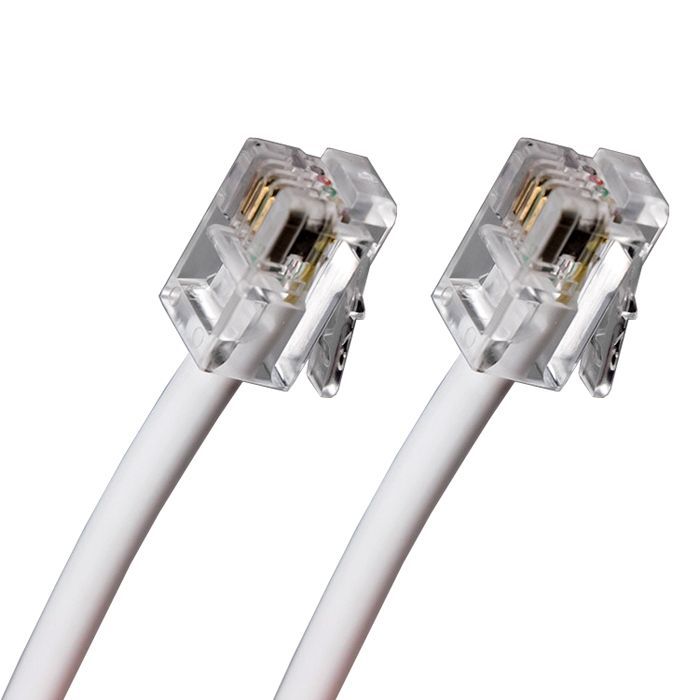

Этот модульный плоский телефонный кабель состоит из штекеров RJ11 (6P4C) на обоих концах и имеет прямую проводку. Обычно он используется в приложениях для передачи данных, таких как подключение модема к фильтру ADSL.
| Физические характеристики | |
|---|---|
| Цвет | Серебристый сатин/черный |
| Контактное покрытие | Золото |
| Диаметр кабеля | 5 мм х 2,5 мм |
| Калибр проволоки | 26АВГ |
| Материал оболочки | ПВХ — поливинилхлорид |
| Класс защиты | Фольксваген-1 |
| Номинальная температура | 60 град С |
| Номинальное напряжение кабеля | 150 В |
| Проводка | Прямой проход (1-1, 2-2, 3-3, 4-4) |
| Соединитель(и) | |
| Соединитель A | RJ11 (6P4C) Штекер |
| Соединитель В | RJ11 (6P4C) штекер |
| Сертификаты | |
| UL | Да — Кабель |
| cUL | Да — Кабель |
| Защита окружающей среды | |
| RoHS | Да |
| Досягаемость | Да |
| Конфликтные минералы | Да |
| Информация об упаковке | |
| Количество в упаковке | 1 |
| Информация о гарантии | |
| Гарантия | Ограниченный срок службы |
Срок поставки
Этот товар собирается после получения заказа.
