Цап цабе что это. ЦАП на PCM1754 и CS8416: обзор бюджетного DIY-проекта для аудиофилов

Как собрать недорогой ЦАП своими руками. Какие компоненты выбрать для ЦАПа начального уровня. Каковы основные этапы разработки и сборки самодельного ЦАПа. Какие проблемы могут возникнуть при создании DIY-ЦАПа и как их решить.

Выбор компонентов для бюджетного ЦАПа

Для создания недорогого ЦАПа своими руками автор выбрал следующие основные компоненты:

• ЦАП-микросхема PCM1754 в корпусе SSOP-16
• Декодер CS8416 для обработки входного цифрового сигнала
• Оптический приемник HKRX178D для TOSLINK-входа
• Операционный усилитель uPC4570 для выходного каскада

Такой набор позволяет собрать функциональный ЦАП начального уровня за небольшие деньги. Общая стоимость компонентов составила около 2000 рублей, но автор потратил всего 500 рублей, используя детали из старой техники.

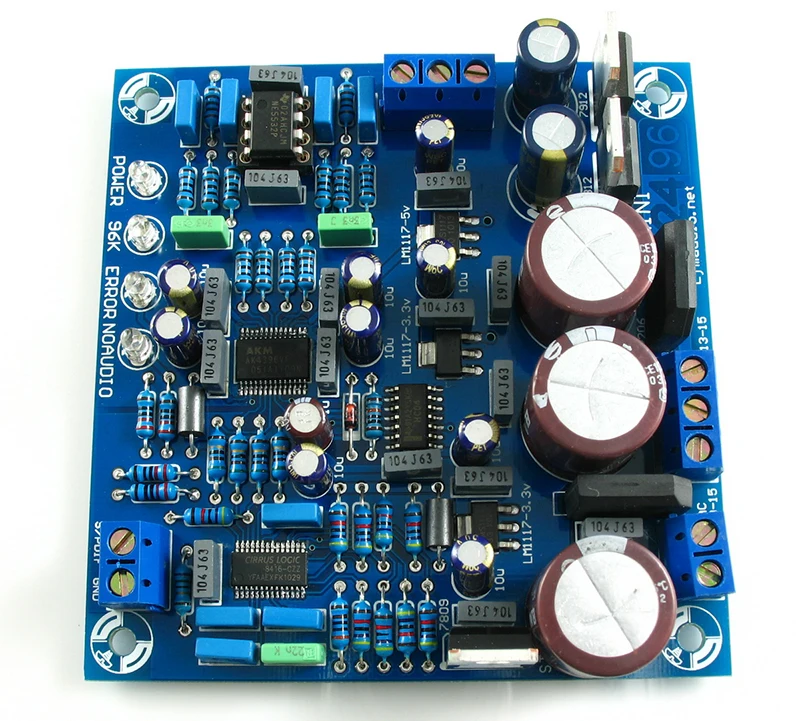

Основные блоки схемы ЦАПа

Схема ЦАПа состоит из четырех основных блоков:

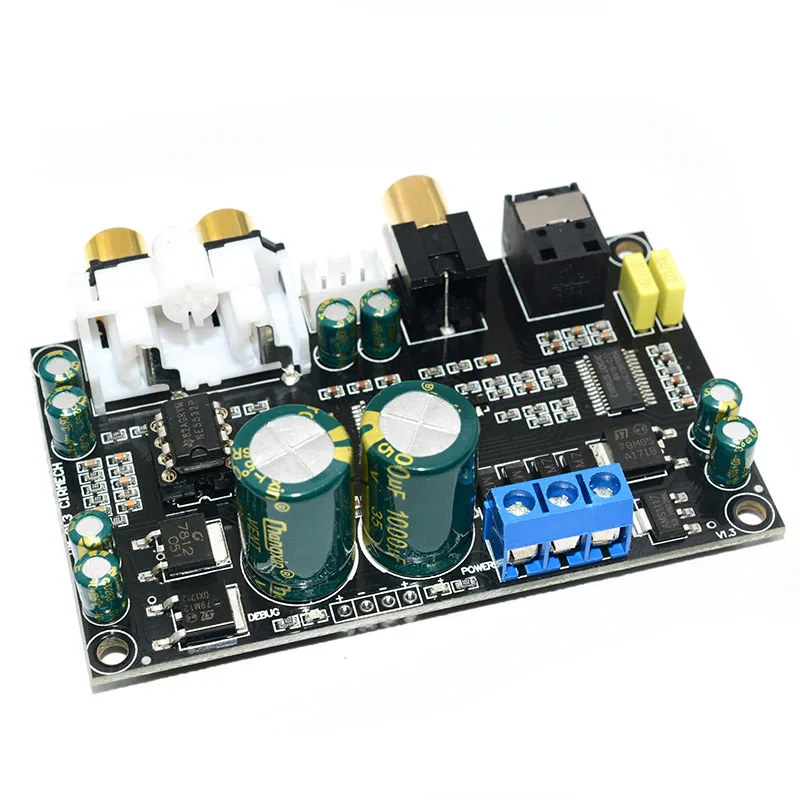

1. Входной декодер на CS8416 с оптическим и коаксиальным S/PDIF входами
2. Собственно ЦАП на PCM1754
3. Аналоговая выходная часть с фильтром и усилителем
4. Блок питания с раздельными линиями для цифровой и аналоговой частей

Такая структура является типичной для большинства ЦАПов. Рассмотрим особенности реализации каждого блока подробнее.

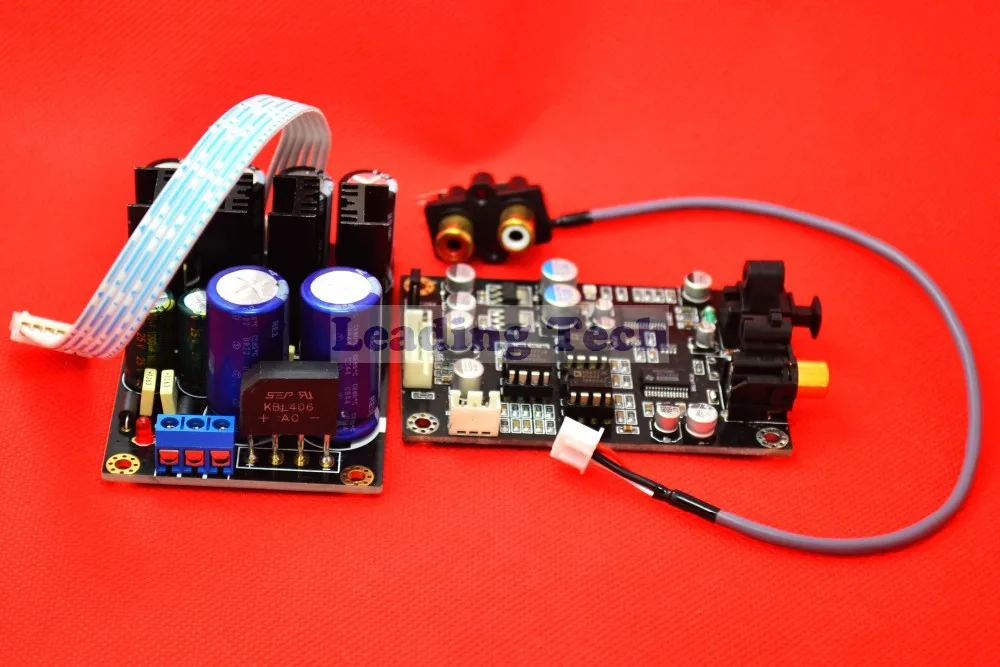

Входной декодер на CS8416

Микросхема CS8416 отвечает за прием и декодирование цифрового аудиопотока в формате S/PDIF. Ключевые моменты ее подключения:

• Гальваническая развязка коаксиального входа через трансформатор
• Оптический вход через TOSLINK-приемник
• Управление режимами работы через перемычки без микроконтроллера
• Сброс декодера через RC-цепочку

Выбор CS8416 обусловлен ее низкой ценой по сравнению с более популярной DIR9001. При этом CS8416 обеспечивает все необходимые функции для ЦАПа начального уровня.

ЦАП PCM1754 и его особенности

PCM1754 — это 24-битный стерео ЦАП от Texas Instruments. Его ключевые характеристики:

• Разрешение 24 бита
• Поддержка частот дискретизации до 192 кГц
• Динамический диапазон 106 дБ
• Низкий уровень искажений -90 дБ
• Встроенный цифровой фильтр

PCM1754 принимает данные от декодера CS8416 по интерфейсу I2S. Для работы ЦАПа не требуется сложных схем обвязки, что упрощает разработку платы.

Аналоговая выходная часть

После ЦАПа сигнал проходит через пассивный ФНЧ с частотой среза около 50 кГц. Это позволяет отфильтровать высокочастотные составляющие за пределами слышимого диапазона.

В качестве выходного усилителя используется операционный усилитель uPC4570. Он питается от однополярного источника с искусственной средней точкой. Хотя uPC4570 не является аудиофильским, его параметры вполне достаточны для ЦАПа начального уровня.

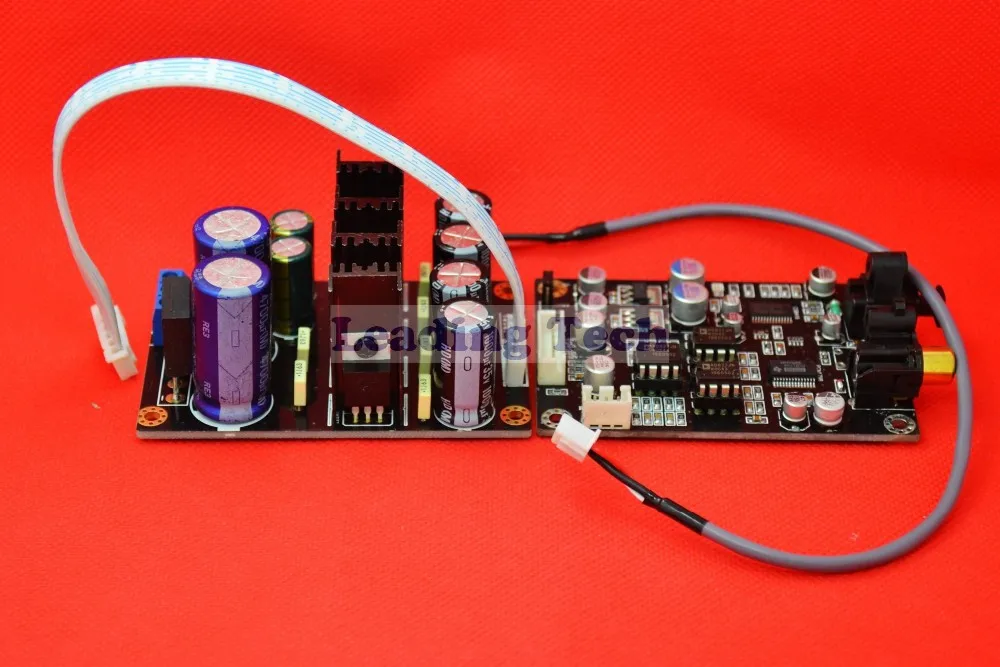

Блок питания ЦАПа

Для качественной работы ЦАПу требуется тщательно спроектированное питание. Ключевые моменты:

• Раздельные обмотки трансформатора для цифровой и аналоговой частей
• Стабилизаторы напряжения для получения необходимых питающих напряжений
• Разделение цифровой и аналоговой земель

Правильная разводка питания и земель критически важна для минимизации помех и достижения высокого качества звука.

Разработка печатной платы

Разработка платы для ЦАПа оказалась непростой задачей из-за мелкого шага выводов микросхем. Основные сложности:

• Необходимость в тонких дорожках для разводки выводов микросхем
• Сложность автотрассировки из-за высокой плотности компонентов
• Необходимость в двухсторонней плате для минимизации наводок

В итоге плата была разведена вручную с использованием обеих сторон и межслойных переходов через выводы компонентов.

Сборка и настройка ЦАПа

При сборке ЦАПа автор столкнулся с рядом проблем, которые потребовали доработки схемы:

• Замена стабилизатора 78L05 на более мощный 7805 из-за перегрева
• Увеличение емкости конденсатора сброса CS8416 для надежного старта
• Замена схемы аналогового фильтра из-за сильных искажений

После внесения изменений ЦАП заработал стабильно и обеспечил достойное качество звучания.

Итоговые характеристики самодельного ЦАПа

В результате получился рабочий ЦАП со следующими характеристиками:

• Поддержка входных сигналов S/PDIF и TOSLINK
• Разрешение 24 бит / 192 кГц
• Динамический диапазон более 100 дБ (теоретически)
• Низкий уровень искажений (точные измерения не проводились)
• Стоимость компонентов около 2000 рублей

Несмотря на бюджетность, ЦАП обеспечивает вполне достойное качество звучания на уровне недорогих коммерческих моделей.

Выводы по проекту самодельного ЦАПа

Создание DIY-ЦАПа оказалось интересным, но непростым проектом. Основные выводы:

• Возможно собрать хороший ЦАП своими руками за небольшие деньги
• Требуются базовые знания цифровой и аналоговой схемотехники
• Важно тщательно продумать разводку питания и земель
• Необходимо быть готовым к отладке и доработке схемы
• Результат может превзойти дешевые готовые решения

Для радиолюбителей такой проект станет отличной возможностью углубить знания и получить уникальное устройство.

Мобильный ЦАП на AK4493 с идеальными замерами. Обзор и тестирование новинки Loconaq A1

Удивительно, но сегодня мобильные ЦАПы вышли на совершенно новый виток эволюции. Теперь балом правят ни вес и габариты, а непосредственно начинка и звук. Да, звук наконец выдвинули на передний план и он начал сам задавать тренды. Одним из пионеров в этом ключе стал свеженький Loconaq A1, предлагающий в миниатюрном корпусе полноразмерный ЦАП Asahi Kasei AK4493 с каким-то невероятным разрешением звука 32 бита 768 кГц. и поддержкой DSD512. Но и это не все, выходная мощность заявлена 80 мВт на 32 Ома, а значит модель раскачает практически все внутриканальные наушники и подавляющее число полноразмерных. Очень интересный девайс, настало время поговорить о нем поподробнее.

Характеристики

• ЦАП: Asahi Kasei AK4493
• Разрешение звука: до 768 кГц/32 бит, DSD512
• Выходная мощность: 80 мВт на 32 Ома
• Диапазон частот: 20 Гц – 20 кГц
• Питание: 5 вольт 0.079 ампер
• Входы: Type C
• Выходы: 3.5 мм
• Размеры: 52 x 22 мм
• Вес: 17 г
• ОС: Windows, MAC OS, Android, iOS

УЗНАТЬ АКТУАЛЬНУЮ ЦЕНУ НА Loconaq A1

Видеоверсия обзора

Упаковка и комплектация

Поставляется аппарат в миниатюрной картонной коробке, чуть больше спичечного коробка. Из которой мы узнаем о внешнем виде ЦАПа и его максимальном разрешении для PCM и DSD потока.

Внутри находим сам девайс, небольшую инструкцию по эксплуатации на русском языке и короткий Type C кабель. Переходник с Type C на полноценный USB, видимо, надо приобретать отдельно, как и для других видов подключения. Например MicroUSB или Lightning.

Комплектный кабель весьма неплох: коннекторы тут выполнены из металла и имеют соответствующую защиту от перегиба, а непосредственно сам провод сделан из гибкого, но прочного капрона.

Огромный плюс, на мой взгляд, что кабель здесь сменный. Поскольку он не очень долговечен при частом использовании в боковом кармане брюк. А так, заказал новый, а старый просто выкинул. Удобно.

Дизайн/Эргономика

Корпус самого девайса полностью алюминиевый. Но сплав мягкий, после первого же падения он сразу получил вмятину на грани.

Функциональных элементов тут немного. На лицевой части имеем светодиод, который меняет цвет в зависимости от передаваемого сигнала. В большинстве случаев вам будет гореть приятный зеленый цвет, он отвечает за качество до 24 бита 96 кГц. Но может быть еще синим и красным.

На боковых же гранях удобно расположены USB Type C вход и классический 3.5 мм. выход.

Соответственно, в Type C подключаем кабель, другой конец которого уходит в смартфон, а в 3.5 мм. — свои любимые проводные наушники.

Запускаем программный плеер или стримминговый сервис и получаем удовольствие от прослушивания.

Максимальное качество, естественно, здесь можно добиться только через режим Bitperfect на Android (плееры HiBy, Onkio, UAP и FiiO Music) и через WASAPI Exclusive (Push, Event) на операционной системе Windows. При подключении к iOS, iPad OS, Mac или Linux максимально доступное качество активируется по умолчанию.

Все это, конечно, не правило, ЦАП будет работать во всех возможных плеерах и доступных подключениях. Просто происходить это будет через микшер системы, а значит с дополнительными пересчетами.

Микрофон здесь не работает. Это технически невозможно. Кто ищет с поддержкой гарнитуры — обратите внимание на решения с кодеком, а не полноценном ЦАП.

Под Windows 10 драйвера подтягиваются автоматически. Устройство определяется под именем KM-DSD4493 Audio. Поддержки ASIO, очевидно, нет.

Попытку разобрать девайс я, конечно же, предпринимал, поскольку на нижней его грани находится 4 маленьких винтика. Однако их извлечение абсолютно ничего не дало, а приложение больших усилий грозило просто-напросто испортить устройство. В общем, разобрать аппарат я, увы, не смог. К сожалению.

Очень хотелось глянуть на используемый USB чип и число генераторов задающей частоты. По описанию нам известен лишь ЦАП Asahi Kasei AK4493 и выходная мощность в 80 мВт на 32 Ома нагрузки. Что могу сказать, хороший чип и отличная мощность. Для карманной версии мобильного ЦАПа — то, что нужно. Раскачает все внутриканалки и полноразмеры до 100 ом включительно. Большую нагрузку он тоже возьмет, на сайте указаны наушники до 300 Ом, но играть с ними будет весьма вяло.

Замеры

По замерам имеем результат «великолепно» по каждому из пунктов.

Шикарная линейность АЧХ, низкие шумы, отличный динамический диапазон и минимальные искажения. Технически устройство просто прекрасно. Лучше я видел только у iBasso DC03. Таблички из моих обзоров не стоит сравнивать, так как измерения проводились на разной аппаратуре. Совсем недавно я перешел на оборудование классом повыше. Но успел протестировать оба устройства и полученное меня очень впечатлило.

Если же говорить о шумах в паузах, то в Loconaq A1 они действительно присутствуют. Однако услышать их можно только на довольно чувствительных наушниках. Особого нагрева в процессе работы я не выявил. А для питания ЦАП откушивает от источника 5 вольт 0.08 ампер. Значение, конечно, немного выше среднего, но все еще терпимое.

Звук

Звучит же Loconaq насыщенно, драйвово и в меру детально. Такого упора на микронюансы, как это было в DC03 здесь нет. Это, наверное основное, что отличает A1 от ЦАПа iBasso. При этом, середина у Loconaq ощущается более сочной и живой. Точнее сравнить эти девайсы просто невозможно. Они преследуют разные цели, а значит используют отличные методы и подходы.

А похож A1 на другой имеющийся у меня ЦАП — xDuoo Link2. Вот с этим аппаратом они вполне могут конкурировать. Но тоже, по басам мне вот больше нравится Link2, а по проработке вокала и среднечастотного тела акустических инструментов — Loconaq. Ну и выхлоп у Link2 на треть выше, что тоже немаловажно при сравнении.

Если же выбирать между героем обзора и прошлым хитом компании свистком Erilles, то последний имеет приятное сочное оформление. Такой своеобразный окрас звучания, свойственный последним кодекам ESS. Отчего в моем личном рейтинге он на ладонь, но обходит брутальную нейтральность Asahi Kasei.

Значит ли это, что A1 лучше или хуже других ЦАП? — нет, я ознакомил вас лишь с моей личной системой приоритетов. В абсолютно любом подходе есть свои плюсы, которые лучше себя проявят в той или иной ситуации. Даже независимо от стилей. Все перечисленные свистки, на мой вкус, жанрово независимы. И отлично отыграют все от ноиза или чайковского, до прогрессивной электроники, блюза или трешового тежмета с элементами оперного пения.

А вот наушники роль играют. Ikko Oh20 выжали такой уровень детализации из героя обзора, что мне стало даже немного неловко говорить о какой-то ее недостаче. Совет тут простой: чем лучше — тем лучше. Старайтесь использовать гибридные модели, поскольку они обладают хорошим запасом детализации и умело скомпенсируют звучание ЦАПа. Массы и драйва на середине, а также скорости и текстуры в басах у Loconaq итак в избытке. По эмоциональности есть небольшой уход в теплые тона, но с сохранением элементов нейтральности. То есть звук подкрашен, но самую малость, дабы избежать той самой сухой отстраненности. Подобное обычно называют приятный выразительный звук.

Выводы

Итогом, Loconaq A1 — это еще один отличный ЦАП с классической музыкальной подачей, свойственной Asahi Kasei. Тот самый «velvet sound». Из недостатков можно выделить разве что прожорливость и отсутствие переходников в комплекте. С замерами тут полный порядок. Результат на уровне ЦАПов от серьезных производителей. Отличный чип внутри, из-за которого многие и приобретут это устройство. Ну и внушительная для такого класса устройств выходная мощность. По звучанию все тоже прекрасно, хлесткий проработанный бас, телесная насыщенная серединка и неплохие для своего ценника верха. Добротное устройство — вполне можно брать.

УЗНАТЬ АКТУАЛЬНУЮ ЦЕНУ НА Loconaq A1

Выбираем самый дешевый стационарный ЦАП со встроенным усилителем для наушников

Мы уже рассмотрели несколько ЦАПов со встроенным усилителем для наушников в ценовом сегменте от 150 до 250 долларов. При этом сразу же я получил запрос сделать тоже самое, но в пределах 50 долларов максимум. Сразу хочется провести черту, за подобные деньги это никак не могут быть уважаемые бренды и эстетического удовольствия от созерцания их внешнего вида вы вряд ли получите. Кроме того, решения этого сегмента редко могут похвастаться сверхнизкими шумами и минимальными искажениями. Но это будут нормальные стационарные ЦАП с достаточно годным качеством и приличным звуком. И еще, я рассматриваю исключительно ЦАПы со встроенным усилителем для наушников. Для меня это важно и я остановился исключительно на таких решениях.

AIYIMA DAC-A2

Данный ЦАП может получать сигнал по USB, оптике или коаксиалу. Имеет на борту простейший эквалайзер с отдельной регулировкой низких и высоких частот. И главное, питание осуществляется через стандартный MicroUSB разъем. Что позволит в широких пределах рассматривать качество кабеля. Выхода здесь два: RCA линейный и классический 3.5 мм миниджек на наушники. По USB ЦАП выдает 24 бита 96 кГц, а по оптике и коаксиалу — аж до 24 бита 192 кГц. Разница заключена в используемом чипе BRAVO SA9023A, который выше минимального Hi-Res просто не умеет. Однако и такого качества вам будет за глаза.

CSR8675 Pro

CSR8675 Pro базируется на достойном уважения чипе PCM5102A и поддерживает подключение по блютуз кодеку AptX HD. За который отдувается не менее уважаемый CSR8675. Выходы здесь ровно те же, из входов имеем блютуз и USB Type C. Отдельно стоит выделить наличие сменных усилителей DIP-8. Изначально тут установлены считай заглушки, то есть чипы минимального уровня и прайса. Но экспериментируя с ними вы сможете не только поднять качество звука и замеров, но и подогнать это звучание под собственные вкусовые оттенки.

KGUSS Q2

С решениями от «гуся» мы уже сталкивались и качеством их я остался вполне доволен. Данный ЦАП меня привлек в первую очередь тем, что не требует дополнительного питания. Вход тут только USB, выходы — стандартные. Радует ЦАП и качественным преобразователем ESS ES9018K2M, и выбранными операционниками AD823. Спорным можно отметить лишь USB чип SA9023. Однако до XMOS эти решения можно по истине признать лучшими.

Clover Audio

По USB этот ЦАП работает на CM6631A и выдает разрешение до 24 бит 192 кГц. Поставляется аппарат в виде платки или трех различных конфигураций корпуса. Чуть дешевле можно наткнуться на старые версии, поэтому рекомендую не экономить 1.5 доллара. Из интересного здесь есть поддержка USB, оптики и коаксиала на входе, три раздельных генератора частоты и хардварный ЦАП ESS ES9023. Очень серьезная заявка для своего сегмента.

XMOS U8 + AK4490

По названию тут можно сразу понять две вещи: что производитель им вообще не заморачивался и что внутри стоит вполне солидное железо. XMOS U8 практически гарантирует нам высокое качество USB с поддержкой ASIO, а выделенный ЦАП AK4490 подчеркивает всю серьезность, которую вложили в это устройство. AK4490 — это уже не шутки, данный чип ставят и в решения за несколько сотен тысяч. Ну и как вишенка на торте, получите сменный операционник на выходе для наушников. И это было бы самое крутое решение, если бы я не наткнулся на обновленную версию.

WEILIANG SU2A

Здесь у нас уже актуальный XMOS XU208 с гарантированным ASIO, целых 4 генератора частоты и самый свежий ЦАП ES9038Q2M. Круче, как говорится, не придумаешь. Плюс еще сменный операционный усилитель. В общем, я себе взял именно такой. Есть вариации с блютуз и без.

KGUSS DAC-K3

Ну и старый добрый KGUSS DAC-K3 тоже вошел в нашу ценовую нишу. Его я тестировал лично и могу констатировать, что аппарат очень годный. Даже жалко было с ним расставаться. Внутри два сменных операционника на линейник и наушники, CS8412 и CS4398 в качестве чипов. Если кто хочет из проверенных вариантов за 50 баксов — «гуся» можно смело брать. Обзор есть здесь же на сайте.

AIYIMA DAC-A5

Еще один вариант от AIYIMA с входным потоком на USB, оптике и коаксиале. Набор микросхем нам обозначили как CM6642 в качестве USB, CS8416 ресивер, CS4398 ЦАП и усиление на TPA6120 и OPA2134. Что ж, очень неплохо. А для своего ценника так вообще огонь. При этом маркировка платы мне показалась очень знакомой и в ней я узнал старый добрый Dilvpoetry DAC-X6 Pro. Думаю, это он и есть. Гусю он проигрывает лишь невозможностью быстрой замены операционных усилителей. Здесь их придется паять. Если конечно вы захотите экспериментировать. Но решение тоже годное.

LiNEAP A936

Ну и на сладкое я оставил LiNEAP A936. В наличии USB, оптика и коаксиал. По начинке USB чип VT1630, CS8416 ресивер, CS4398 ЦАП и усиление на TPA6120A2. Что гарантирует нам на наушниках 910 мВТ на 32 Ома или 1 Вт на 16 Ом. Для тугих наушников это пожалуй лучшее решение. Плюс довольно распространенный среди недорогого аудио бренд и зачетный фарш. Владельцам 150 — 300 омных наушников на заметку.

Итогом, несколько из этих моделей у меня уже были и показали за свой прайс просто потрясающее качество и возможности. Еще пару я уже заказал для тестов себе лично. По начинке все решения однозначно достойны внимания, выходы у них равноценные: RCA + наушники, ну а входы сами смотрите. Нужна вам оптика и коаксиал или нет. Также обратите внимание на наличие сменных усилителей. Это особенный бонус и потрясающее времяпровождение. Ну и конечно соизмеряйте выходную мощность с сопротивлением ваших наушников. Удачных покупок.

Цабу — Викисловарь

Содержание

• 1 Русский
  • 1.1 Морфологические и синтаксические свойства
  • 1.2 Произношение
  • 1.3 Семантические свойства
    • 1.3.1 Значение
    • 1.3.2 Синонимы
    • 1.3.3 Антонимы
    • 1.3.4 Гиперонимы
    • 1.3.5 Гипонимы
  • 1.4 Родственные слова
  • 1.5 Этимология
  • 1.6 Фразеологизмы и устойчивые сочетания
  • 1.7 Перевод
  • 1.8 Анаграммы
  • 1.9 Библиография

Морфологические и синтаксические свойства[править]

Цабу

Существительное, одушевлённое, женский род (тип склонения ?? по классификации А. А. Зализняка).

Имя собственное (личное имя).

Корень: —.

Произношение[править]

Семантические свойства[править]

Значение[править]

1. женское имя ◆ Мою подругу зовут Цабу.

Синонимы[править]

1. —

Антонимы[править]

1. —

Гиперонимы[править]

1. имя

Гипонимы[править]

1. —

Родственные слова[править]

Ближайшее родство

Этимология[править]

Происходит от ??

Фразеологизмы и устойчивые сочетания[править]

Перевод[править]

Перевод имени

Анаграммы[править]

• Бацу, Буца, цуба

Библиография[править]

• Сводный словарь личных имён народов Северного Кавказа / отв. ред. Р. Ю. Намитокова. — М. : Флинта : Наука, 2012. — ISBN 978-5-9765-1436-2.

Для улучшения этой статьи желательно: Уточнить парадигму словоизменения, используя более конкретный шаблон словоизменения Добавить описание морфемного состава с помощью {{морфо-ru}} Добавить транскрипцию в секцию «Произношение» с помощью {{transcriptions-ru}} Добавить сведения об этимологии в секцию «Этимология» Добавить хотя бы один перевод в секцию «Перевод»

Что такое АЦП и ЦАП

Что такое АЦП и ЦАП

Аббревиатура АЦП означает аналогово-цифровой преобразователь. Это устройство используют для преобразования обычного аналогового сигнала в форму цифровую. Цифровая форма означает последовательность цифрового значения напряжения, которые измеряют с одинаковыми промежутками времени. Пожалуй, самым главным параметром АЦП есть разрядность их выходных данных. Именно данный фактор гарантирует соотношения преобразования шум/сигнал и в конце динамический диапазон сигнала цифрового.

Купить АЦП https://zetlab.com/shop/izmeritelnoe-oborudovanie/moduli-atsp-tsap/atsp-tsap-zet-220/ можно в зависимости от потребностей, ведь они бывают нескольких видов.

К примеру, параллельные АЦП считаются самыми скоростными из всех видов. В данном типе аналогово-цифровых преобразователей необходимо большими потоками передавать данные, именно поэтому они передаются в виде параллелей.  Параллельные АЦП имеют большое количество внешних выводов. Габариты АЦП этого типа достаточно большие. Довольно большой ток потребления – еще одна особенность параллельных АЦП. Несмотря на эти недостатки, есть один большой плюс таких устройств – высокая скорость преобразования сигнала из аналогового в цифровой.

Если необходим экономичный вид АЦП, тогда стоит обратить внимание параллельно-последовательные. В процессе аналогового-цифрового преобразования данный вид АЦП принимают участие цифро-аналоговые преобразователи. Конвейерная обработка позволяет добиться значительной скорости подачи отсчетов аналогового сигнала на выход.

Сегодня одним из самых популярных видов АЦП является преобразователи последовательного приближения. Эти АЦП могут работать в широком спектре задач. При этом АЦП последовательного приближения обладают быстродействием.

Противоположное устройство АЦП ЦАП https://zetlab.com/shop/izmeritelnoe-oborudovanie/moduli-atsp-tsap/atsp-tsap-zet-220/. Цифро-аналоговые преобразователи необходимы для преобразования обычного цифрового кода в аналоговый сигнал. ЦАП используют, к примеру, в аудио СД-проигрывателях. Самые распространенные типы ЦАП:

— лестничного типа

— взвешивающего типа

— передискретизации

Самым простым типом цифро-аналоговых преобразователей считают широтно-импульсный ЦАП. Его можно встретить в аудиотехнике Hi-Fi. К важным характеристикам ЦАП: относят разрядность, монотонность, максимально возможную частоту дискретизации, динамический диапазон, частотные (интегральная и дифференциальная нелинейность) и статистические характеристики (соотношение шум/сигнал, коэффициент гармоники).



---

Цифро-аналоговый преобразователь для аудио-системы «ЦАПцарап» — d.lab

Описывается построение очень дешевого цифро-аналогового преобразователя на основе PCM1754 и CS8416 с оптическим и цифровым входами.

Наверное, у каждого аудиофила наступает этап, когда он понимает, что ему нужен ЦАП. И тут возникает вопрос – купить готовый или сваять самому? Как правило, хорошие заводские изделия стоят непомерных для радиолюбителя денег. Но есть очень дешевые Китайские поделки за 25-30$, только вот, что там внутри? С другой стороны, за эти деньги можно собрать неплохой ЦАП самому. Но ту все совсем не гладко – готовых для повторения схем практически нет, а для того, что есть трудно найти нужные детали. Поэтому я решил строить свой ЦАП самостоятельно из того что нашлось в сокровищнице радиолюбителя.

Часть 1. Теоретическая.

Для начала нужно определиться с основой ЦАПа – микросхемой, которая будет определять не только его характеристики, но и цену. Копаясь у себя в сокровищнице, нашел небрежно выдранный кусок платы с чудом сохранившейся на нем PCM1754 в корпусе SSOP-16. М-да! Придется постараться. Но это определило мой выбор. Сам по себе данный ЦАП беспомощный потому, что не понимает стандарт S/PDIF, т.е. сигнал для него нужно «приготовить». Это делают специальные микросхемы-декодеры типа популярной DIR9001. Но вот ее цена для начинающего и сомневающегося в успехе ЦАПостроителя великовата. Выход нашелся неожиданно, на сайте, не посвященном ЦАПстрою – микросхема CS8416. Стоит в три раза дешевле DIR9001 и может работать без микроконтроллера. Для ЦАПа начального уровня вполне хватит.

Итак, для того чтобы понять, как все это работает, первым делом подробно рисуем схему постепенно вникая в суть ее компонентов. Ниже приведена схема первоначального варианта ЦАПа, но ее повторять не нужно — читаем статью до конца. Схема нарисована в DipTrace, но у флешки начались провалы в памяти и исходник был безвозвратно потерян, поэтому остался только восстановленный карандашом скан.

Условно схема делится на четыре части – декодер с входами, собственно ЦАП, аналоговая выходная часть и блок питания. Цифровой сигнал S/PDIF от источника гальванически развязан через согласующий трансформатор и подается на вход RXP0 декодера. Оптический цифровой сигнал с приемника TOSLINK подается на вход RXP1. Оставшиеся входы RXP2 и RXP3 зарезервированы и чтобы не наводили помех, джамперами замкнуты на землю. При необходимости их тоже можно использовать. Большое количество джамперов нужно для организации «хардварного» управления декодером, т.е без применения микроконтроллера. Можно обойтись и без них, но т.к. я начинающий ЦАПостроитель хотелось поиграться с настройками, попробовать понять, пощупать «как оно». Тип оптического приемника для цифрового сигнала принципиального значения не имеет, но важно учесть, что они бывают передающие и принимающие. Например, для приема сигнала я применил HKRX178D, а его «брат» передатчик HKTX179В.

Схема сброса декодера сделана «по простому», без супервизора – подтяжкой вывода RST к плюсу питания. Задержку старта обеспечивает конденсатор. К выходу ошибки NV/RERR декодера подключен вход MUTE ЦАПа и светодиод. Таким образом, при возникновении проблем с кабелем загорается светодиод ERROR и аналоговая часть ЦАПа должна затыкаться, не воспроизводя искажения. У ЦАПа тоже есть пара перемычек-джамперов, в остальном эта часть схемы унизительно скромна. Соединение цифровой и аналоговой земель происходит на этом участке схемы. Как я понял, правильная разводка «земель» и «питаний» это большая часть успеха потому, ошибившись или сэкономив можно свести на нет все достоинства цифрового звучания.

После ЦАПа стоит насоветованный одним форумчанином НЧ фильтр с частотой среза около 50кГц, отфильтровывающий все, что выше предела слышимости человеческого уха. Ну, тут то, уже знакомые закорючки на схеме. В архиве есть симулятор для Mulitisim 13 для того, что бы понять, как он работает и настроить под себя. Операционник питается от однополярного источника питания с искусственной средней точкой. Его я применил не совсем «цифровой», как любимый всеми 823-й, но он вполне достоин быть в ЦАПе начального уровня и неплохо справляется с своими обязанностями. Если верить букварю — uPC4570 это такой улучшенный аналог популярного 4558, но с более быстрый. Дополнительного усилителя в схеме ЦАПа не предусмотрено по причине того, что он уже есть в усилителе мощности.

Собственный блок питания является неотъемлемой частью ЦАПа потому, что должен обеспечивать несколько разных, не связанных между собой, напряжений. Мой БП выполнен на понижающем трансформаторе малой мощности с двумя раздельными обмотками для аналогового и цифрового питания. Нужные напряжения получаются при помощи линейных стабилизаторов. Земли соответственно тоже раздельные.

Самый мощный из подключенных трассировщиков в DipTrace, увидев такую схему, во всю силу напряг процессор, а через 1,5 часа окончательно повесил компьютер. Пришлось опять все брать в свои руки. Не понимаю, как в нем разводят еще большие схемы, наверное, неделями ждут. «Благодаря» супермелкосхемам декодера и ЦАПа дороги пришлось делать тонкие, иначе к ним не подлезть. Для уменьшения количества межслойных перемычек используются выводы компонентов.

Конденсаторы и резисторы, в данный девайс, я впаял какие были, не уделяя особого внимания критике самоучек-ЦАПостроителей, теоретиков раздающих советы на тематических форумах. В архиве есть смета первоначального варианта ЦАПа. Я вообще не старался с первого раза сделать все идеально правильно, поэтому критика на счет припаянного в не то место конденсатора не принимается. Не стану спорить о правильности всех схемотехнических решений – в первом варианте устройства такого уровня сложности самостоятельному разработчику трудно все учесть. Но ЦАП получился и поет вполне достойно. Полная стоимость деталей по смете составила почти 2000р., но учитывая, что большую часть я выпаял из старого «телека», ЦАП мне обошелся не дороже 500р.

Часть 2. Практическая.

В результате работы над ЦАПом, после его настройки и доводки окончательный вариант схемы стал иметь вид как на рисунке ниже. Изменения выделены красным, эту схему можно повторять — она 100% рабочая.

Большое кол-во джамперов оказалось совершенно ненужно потому, что вариантов стыковки ЦАПа и декодера нет, кроме единственного правильного. При любом другом варианте они друг друга просто не понимают. Поэтому я их перемкнул каплей припоя навсегда. Теперь ЦАПа и декодер общаются между собой в формате 24-bit, I2S на частоте 256*Fs. Функция Emphasis отключена в обоих микросхемах.

В блоке питания пришлось заменить стабилизатор 78L05 на более мощный 7805 с небольшим радиатором, т.к. несмотря на то, что допустимый ток стабилизации не был превышен, он грелся. Не выше допустимого предела, но решил не рисковать т.к. сгорев стабилизатор бы делов наделал. По необъяснимой причине залитый MSTATOR сильно затрещал, как ламповый телевизор — пришлось его заменить. Еще увеличил емкость конденсатора на ноге сброса CS8416 (выв. RST. нога 9), а то декодер начинал работать раньше чем успевал включиться и зависал.

В данном варианте схемы не проверялся вход S/PDIF  потому, что нет источника сигнала. По этой же причине не проводились измерения параметров готового устройства, поэтому судить о уровне искажений можно только теоретически.

Схема аналоговой части рекомендованная «опытным» форумчанином оказалась не рабочая (сильно искажала сигнал), поэтому заменил ее на ту, что рекомендует букварь. Вообще, меня порой удивляет способность некоторых людей хаять правила подключения рекомендованные изготовителем. Повторил схему в точности как в букваре, естественно подобрав необходимые номиналы для получения нужного уровня и АЧХ сигнала. Основная особенность данного схемотехнического решения в том, что несмотря на однополярное питание ОУ, нет делителя напряжения для получения средней точки питания — для этого используется вывод VCOM ЦАПа (нога 10 микросхемы PCM1754). Новую схему спаял на месте старой, что бы не переделывать плату. Вообще печатная плата должна сильно измениться, но переделывать не стал потому, что на горизонте замаячил новый ЦАП. В архиве первоначальный вариант, кому надо исправляйте сами.

Единственная не решенная проблема это режим MUTE в микросхеме PCM1754. Дело в том, что на самом деле все работает как положено, но в режиме MUTE ЦАП выдает в линию сильное шипение. Как выяснилось это такая особенность микросхемы PCM1754. «MUTEирование» входа или выхода аналоговой части транзисторным ключем работает хорошо, но сильно щелкает в колонках, что еще более недопустимо, чем шипение. Наиболее подходящий вариант переключения аналоговой части при помощи реле. Но наигравшись с разными вариантами я бросил это бесполезное занятие и оставил все как есть в надежде, что это мой не последний ЦАП.

Отдельно хочу поблагодарить участника форума VegaLab — Ромыч спасибо за советы. Здесь можно почитать ветку форума для чайников: «Помогите чайнику с PCM1754«

Часть 3. Итог.

Как я уже писал выше, благодаря моей способности выколупывать старье из ненужной электротехники, ЦАП обошелся мне  дешевле Китайской поделки. Но даже его полная стоимость даст фору аналогичным решениям.

Первое, что «бросилось в уши» при прослушивании это прозрачность звучания. Возникает ощущение, что исполнители находятся от тебя на разном расстоянии, как на концерте. Еще очень резко выражен стереоэффект — четко слышно разделение звука по каналам.

Ну и напоследок не совсем приглядное фото цапцарапыча:

Что такое ЦАП? Устройство, схемы, назначение, параметры

Что такое ЦАП?

Цифроаналоговые преобразователи (ЦАП) — предназначены для преобразования цифровых сигналов в аналоговые. Такое преобразование необходимо, например, при восстановлении аналогового сигнала, предварительно преобразованного в цифровой для передачи на большое расстояние или хранения (таким сигналом, в частности, может быть звук). Другой пример использования такого преобразования — получение управляющего сигнала при цифровом управлении устройствами, режим работы которых определяется непосредственно аналоговым сигналом (что, в частности, имеет место при управлении двигателями).

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

К основным параметрам ЦАП относят разрешающую способность, время установления, погрешность нелинейности и др.

Разрешающая способность — величина, обратная максимальному числу шагов квантования выходного аналогового сигнала. Время установления t_уст — интервал времени от подачи кода на вход до момента, когда выход­ной сигнал войдет в заданные пределы, определяемые погрешностью.

Погрешность нелинейности — максимальное отклонение графика зависимости выходного напряжения от напряжения, задаваемого цифровым сигналом, по отношению к идеальной прямой во всем диапазоне преобразования.

Как и рассматриваемые аналого-цифровые преобразователи (АЦП), ЦАП являются «связующим звеном» между аналоговой и цифровой электроникой. Существуют различные принципы построения АЦП.

Схема ЦАП с суммированием весовых токов

На рис. 3.88 приведена схема ЦАП с суммированием весовых токов.

Ключ S₅ замкнут только тогда, когда разомкнуты все ключи S₁…S₄ (при этом u_вых= 0). U₀

— опорное напряжение. Каждый резистор во входной цепи соответствует определенному разряду двоичного числа.

По существу этот ЦАП — инвертирующий усилитель на основе операционного усилителя. Анализ такой схемы не представляет затруднений. Так, если замкнут один ключ

S1, то u_вых= −U₀R_oc/ R

что соответствует в первом и нулям в остальных разрядах.

Абрамян Евгений Павлович

Доцент кафедры электротехники СПбГПУ

Задать вопрос

Из анализа схемы следует, что модуль выходного напряжения пропорционален числу, двоичный код которого определяется состоянием ключей S1…S4. Токи ключей S1…S4 суммируются в точке «а», причем токи различных ключей различны (имеют разный «вес»). Это и определяет название схемы.

Из вышеизложенного следует, что u_вых= − ( U₀R_oc / R ) · S₁ − ( U₀R_oc / (R/2) ) · S₂ – − ( U₀R_oc / (R/4) ) · S₃ − ( U₀R_oc / (R/8) ) · S₄ = = − ( U₀R_oc / R ) · ( 8S₄ + 4S₃ + 2S₂ + S₁)

где S_i ,i = 1, 2, 3, 4 принимает значение 1, если соответствующий ключ замкнут, и 0, если ключ разомкнут.

Состояние ключей определяется входным преобразуемым кодом. Схема проста, но имеет недостатки: значительные изменения напряжения на ключах и использование резисторов с сильно отличающимися сопротивлениями. Требуемую точность этих сопротивлений обеспечить затруднительно.

ЦАП на резистивной матрицы R — 2R

Рассмотрим ЦАП на основе резистивной матрицы R — 2R(матрицы постоянного сопротивления) (рис. 3.89).

В схеме использованы так называемые перекидные ключи S₁…S₄, каждый из которых в одном из состояний подключен к общей точке, поэтому напряжения на ключах невелики. Ключ S₅ замкнут только тогда, когда все ключи S₁…S₄ подключены к общей точке. Во входной цепи использованы резисторы всего с двумя различными значениями сопротивлений.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

Из анализа схемы можно увидеть, что и для нее модуль выходного напряжения пропорционален числу, двоичный код которого определяется состоянием ключей S1…S4. Анализ легко выполнить, учитывая следующее.

Пусть каждый из ключей S₁…S₄ подключен к общей точке. Тогда, как легко заметить, напряжение относительно общей точки в каждой следующей из точек «a»…«d» в 2 раза больше, чем в предыдущей. К примеру, напряжение в точке «b» в 2 раза больше, чем в точке «а» (напряжения U_а, U_b, U_c и U_d в указанных точках определяются следующим образом:

U_a = U₀

U_c = U₀ / 2

U_b = U₀ / 4

U_d = U₀ / 8

Допустим, что состояние указанных ключей изменилось. Тогда напряжения в точках «a»…«d» не изменятся, так как напряжение между входами операционного усилителя практически нулевое.

Из вышеизложенного следует, что:

u_вых= − ( U₀R_oc / 2R ) · S₄ − ( (U₀/2) R_oc / 2R ) · S₃ –  ( (U₀/4) R_oc / 2R ) · S₂ − ( (U₀/8) R_oc / 2R ) · S₁ =  − ( U₀R_oc/ 16R) · ( 8S₄+ 4S₃+ 2S₂ + S₁)

где S_i , i = 1, 2, 3, 4 принимает значение 1, если соответствующий ключ замкнут, и 0, если ключ разомкнут.

ЦАП для преобразования двоично-десятичных чисел

Рассмотрим ЦАП для преобразования двоично-десятичных чисел (рис. 3.90).

Для представления каждого разряда десятичного числа используется отдельная матрица R − 2R (обозначены прямоугольниками). Z₀…Z₃ обозначают числа, определенные состоянием ключей каждой матрицы R − 2R.

Абрамян Евгений Павлович

Доцент кафедры электротехники СПбГПУ

Задать вопрос

Принцип действия становится понятным, если учесть, что сопротивление каждой матрицы R, и если выполнить анализ фрагмента схемы, представленного на рис. 3.91.

Из анализа следует, что

U₂ = U₁ · [ ( R||9R) / (8,1R + R||9R) ]

R||9R = (R · 9R) / (R + 9R) = 0,9R

Следовательно, U₂ = 0,1 U₁. С учетом этого получим?

u_вых= − ( U₀R_oc / 16R ) · 10⁻³ ( 10³ · Z₃ + 10² · Z₂ + 10 · Z₁ + Z₀)

Наиболее распространенными являются ЦАП серий микросхем 572, 594, 1108, 1118 и др. В табл. 3.2 приведены…

Параметры ЦАП

404: Страница не найдена

WhatIs.com Ищите тысячи технических определений Просмотреть определения :

• А
• Б
• С
• D
• E
• Ф
• G
• H
• я
• Дж
• К
• л
• м
• N
• O
• -П
• квартал
• R
• S
• т
• U
• В
• Вт
• Х
• Я
• Z
• #

Авторизоваться регистр

• Сеть Techtarget
• Технический ускоритель

RSS

• Что такое.com
• Просмотреть определения По теме

  Выберите категорию

  • AppDev
  • Программное обеспечение для бизнеса
  • Компьютерные науки
  • Consumer Tech
  • Дата-центр
  • ИТ-менеджмент
  • Сеть
  • Безопасность
  • Хранение и данные Mgmt
  AppDev Просмотреть все
  • Гибкая, Скрам, XP
  • Яблоко
  • DevOps
  • Интернет-приложения
  • Java
  • Linux
  • Microsoft
  • Открытый исходный код
  • Операционные системы
  • Программирование
  • Программные приложения
  • Разработка программного обеспечения
  • Веб-сервисы, SOA

MQA audio: что это такое? Как это получить?

Сервисы потоковой передачи музыки в настоящее время являются основным средством, с помощью которого многие из нас слушают музыку.Большинство из них, например, ведущие на рынке Spotify и Apple Music, предлагают стандартные музыкальные потоки со сжатием с потерями, 256 или 320 кбит / с, AAC, MP3 или Ogg Vorbis. Некоторые из них, такие как Tidal, Qobuz и Deezer, также предлагают потоки более высокого качества CD.

А как насчет аудио высокого разрешения (под которым мы подразумеваем качество выше CD)? Первым сервисом, предлагающим потоковую передачу в высоком разрешении, был Qobuz, за ним последовали Tidal и совсем недавно Amazon. Наш любимый сервис потоковой передачи музыки, Tidal, запустил свою ныне созданную библиотеку высокого разрешения Tidal Masters более трех лет назад, и для этого используется технология MQA.

Так что же такое MQA audio? Как это помогло трансляции в высоком разрешении стать реальностью? И какие еще ощущения от прослушивания музыки это позади?

Что такое MQA?

MQA стремится «коренным образом изменить то, как мы все любим музыку». Это метод цифрового захвата и хранения исходных мастер-записей в виде файлов, которые достаточно малы и удобны для загрузки или потоковой передачи, без звуковых жертв, традиционно связанных со сжатыми файлами.

MQA утверждает, что его треки используют полосу пропускания, аналогичную той, которая требуется для потоков CD-качества.Так что, если вы относительно легко можете транслировать Hi-Fi уровень Tidal, то новый уровень Tidal Masters с использованием MQA не должен стать проблемой.

Как можно слушать MQA?

Вместо того, чтобы быть новым типом файлов, наряду с FLAC, WAV и др., Файлы MQA могут быть упакованы внутри любого контейнера без потерь, такого как FLAC, WAV или Apple Lossless. Для декодирования файлов MQA вам понадобится совместимое оборудование, такое как музыкальный стример или портативный музыкальный проигрыватель, или программное обеспечение, такое как настольное приложение Tidal.

И это не обещание пустяков; оборудование доступно. И вот прошло уже несколько лет его существования, и этого много.

Pioneer XDP-100R и Onkyo DP-X1 были одними из первых портативных аудиоплееров, совместимых с MQA, и с тех пор он был расширен за счет включения различных плееров от Pioneer, Onkyo, Astell & Kern и Sony, включая отмеченный наградами Sony NW -A45 и Astell & Kern A & norma SR15.

LG V30 стал первым глобально доступным смартфоном с MQA в 2017 году, и с тех пор этот формат нашел свое применение в его преемниках LG ThinQ, а также в телефоне Essential.

Стримеры Select Technics также могут быть добавлены в список продуктов с поддержкой MQA, как и семейство мультирум Bluesound Generation 2, а также компоненты Hi-Fi от NAD, dCS, Moon от Simaudio, Mark Levinson и Audiolab . ЦАПы DragonFly Black и DragonFly Red от AudioQuest также поддерживают MQA.

Некоторые продукты Meridian также могут воспроизводить этот формат — к ним относятся USB-ЦАП Explorer 2, усилитель для наушников Prime, эталонный проигрыватель компакт-дисков 808v6, эталонное аудиоядро 818v3, динамики Special Edition и системы 40th Anniversary.

Где найти музыку MQA?

Если у вас нет вышеперечисленного оборудования, вы все равно проигрываете более миллиона треков Tidal Masters через рабочий стол Tidal, приложения для Android и iOS, которые могут декодировать и воспроизводить их, скажем, на телефоне или Macbook.

Эти приложения могут завершить первое «развертывание» декодирования файла MQA, выводя потоки с максимальной частотой 24 бит / 96 кГц. Однако единственный способ полностью распаковать файл MQA для воспроизведения и, следовательно, дать вам более точное представление файла, — это связать приложение с MQA-совместимым продуктом (как указано выше), что избавляет от процесса декодирования из программного обеспечения (приложение Tidal).

Крупные музыкальные лейблы, такие как Universal, Warner Bros и Sony Music, которые теперь являются партнерами и предлагают музыку в MQA, мы не удивимся, если в игру включится и больше сервисов потоковой передачи музыки. Deezer объявила о партнерстве с MQA еще в сентябре 2017 года, но с тех пор на этом фронте все затихло.

Актуальные музыкальные файлы MQA доступны для загрузки на таких сайтах, как Highresaudio, Onkyo Music (на базе 7digital) и 2L, а также музыка e-onkyo, магазин Kripton HQM и груверы (Япония).А если вы хотите воспроизводить такие купленные файлы на ПК или ноутбуке, специализированное программное обеспечение для настольных музыкальных плееров, такое как Audirvana и Roon, также поддерживает MQA.

А как насчет MQA Live?

XiangSheng DAC 03A I PCM1794 USB Tube DAC HIFI EXQUIS Coaxial SPIDIF HD Внешняя звуковая карта DAC03A XSDAC03A DAC03A | pcm1794 usb | xiangsheng dac-03ausb tube dac

Этот ЦАП с USB-модулем по умолчанию (TE7022L, наш SA9023) также имеется в наличии в Канаде, мы можем предоставить быструю доставку для североамериканских клиентов (США и КАНАДА) ， и дополнительную скидку около 40 долларов США

Знаменитый DAC-03A I. Сян Шэна. Эта версия dac-03A использует микросхему приемника CS8416 и микросхему PCM1794A для декодирования функции

Черный / серебристый вариант USB SA9023 с USB-декодером SA9023 (USB имеет частоту дискретизации 24b / 96 кГц)

Черный / серебристый вариант USB XMOS с USB-декодером XMOS (USB имеет частоту дискретизации 24 бит / 192 кГц)

Тактико-технические характеристики:

• Совместимость ОС устройства SA9023 USB: почти Windows, MAC, Android, Apple-phone (только с комплектом камеры)
  Совместимость ОС устройства Xmos USB: почти Windows, MAC, Не поддерживает устройство телефона / планшета
• Этот ЦАП имеет два стерео выхода RCA: обычный выход операционного усилителя ИЛИ выход лампового буфера.это удобно с ламповым усилителем или транзисторным усилителем, чтобы получить различные эффекты.
• Основная плата усилителя с двухпанельной конструкцией, производство отлично.
• Приемник локального цифро-аналогового преобразования с использованием CIRRUS CS8416 и TI PCM1794A
• В ламповом выходном модуле используется русская лампа 6х4н, звук мягкий. Высокое напряжение и нить накала регулируются источником постоянного тока.
• ЦАП имеет 3 операционных усилителя: это OPA2134PA или OPA2604AU или другой операционный усилитель того же качества / цены, производитель часто меняет операционный усилитель, поэтому мы не можем точно знать, какой операционный усилитель точно, но все они одинаковы / очень близкое качество / звук (подтверждено производителем XiangSheng)
• В машинных резисторах и конденсаторах не используются компоненты SMD, но они имеют высокое качество сборки дискретных компонентов, поэтому качество звука может быть гарантировано.В машине используется множество компонентов для лихорадки: японские металлопленочные резисторы , полипропиленовые конденсаторы WIMA Германии, конденсаторы Suren, сверхминиатюрные металлизированные полипропиленовые конденсаторы CBB, монолитные конденсаторы . Никогда не используйте полиэстер, плитку и другие общие компоненты. Таким образом обеспечивается чистый звук, высокая разрешающая способность, небольшой бас, широкое звуковое поле и так далее.
• Светодиодные индикаторы входов источников
• Использование превосходной производительности трансформатора R-типа источника питания (часто используется в высокоуровневом оборудовании Hi-Fi), хотя коэффициент стоимости круглый, квадратный трансформатор значительно увеличился, но высокая эффективность, небольшая магнитная утечка.
• Цифровая и аналоговая часть фильтра выпрямителя независимого регулятора мощности для уменьшения помех
• Выход RCA и коаксиальный штекер позолочены для уменьшения контактного сопротивления.
• Реализация функций машины принимает управление MCU, состояние канала и громкость запоминания, когда последнее отключение
• Он использует почти все уровни HIFI и высококачественные электронные компоненты

Параметры спецификации:

• Размеры: ширина 260 мм, глубина 167 мм, высота 55 мм.
• 4 входа цифровых сигналов: BNC, коаксиальный, оптический (SPDIF), а также USB
• Частотный диапазон: 20 Гц-30 кГц
• SNR: Выход порта OP-amp: 110 дБ
  Выход порта лампы: 90 дБ
• Гармонические искажения: Общий выход порта: <0.001
  Выход порта трубки: <0,1%
• Поддержка цифрового потока 16 бит, 20 бит, 24 бит
• Поддерживает следующие частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 192 кГц.
• Выходной уровень: 2000 мВ
• Динамический диапазон: 120 дБ
• Входной импеданс: цифры 75 Ом
• Сопротивление линейного выхода: 600 Ом
• Входное напряжение: 100-230 В / 50 Гц, 60 Гц, импульсный источник питания
• Вес нетто: около 2 кг

Буферная трубка заменена на российскую трубку 6х4н:

SA9023 USB (осциллятор находится на обратной стороне USB-карты):

USB-карта XMOS:

HIFI EXQUIS придаст этому ЦАП больший пакет безопасности:

SA9023 USB не требует установки драйвера, он будет установлен непосредственно OS

Для установки драйвера: отключите антивирус и отсоедините USB-кабель перед установкой драйвера, а затем подключите его позже.

Лучшая цена на цап цап лампа — отличные предложения на цап цап лампы от мировых продавцов цап цап

Отличные новости !!! Вы попали в нужное место для цап-цап-лампы. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок и небольших независимых продавцов со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая лампа цап-цап скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой цап-цап-лампу на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в лампе цап-цап и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dac dac tube по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

NOS DAC. ЦАП без передискретизации [преимущества, недостатки]

NOS DAC (ЦАП без передискретизации) — это цифро-аналоговый преобразователь без передискретизации.И иногда аналоговый фильтр может отсутствовать. Прочтите, почему используется цифровой аналоговый преобразователь NOS, его типы, преимущества и недостатки, передискретизация и ЦАП без передискретизации.

Перед прочтением статьи прочтите о типах ЦАП R2R, SDM PCM и DSD>

Смотрите и делитесь: Hi Res Audio [Как это работает. Качество звука. 7 мифов]

Зачем нужен NOS DAC

Традиционно цифро-аналоговые преобразователи PCM имеют передискретизаторы для обеспечения лучшей работы аналогового фильтра.Потому что аналоговый фильтр является обязательной частью ЦАП DSD и PCM.

Цифровой аналоговый преобразователь без передискретизации используется для устранения артефактов передискретизации (звона цифрового фильтра и отклонения амплитуды полосы пропускания). Это обычный ЦАП без передискретизатора и модуля цифрового фильтра.

ЦАП

NOS не является отдельным типом ЦАП, по мнению автора. Посмотрим на картинку.

NOS DAC. Цифровой аналоговый преобразователь без передискретизации

• В части показан ЦАП R2R PCM без передискретизации.
• ЦАП с сигма-дельта-модуляцией PCM NOS показан в части B.
• DSD DAC (часть C) — это тоже NOS DAC.

Существуют разные типы преобразователей: два ЦАП PCM и один DSD.

---

Смотрите и делитесь: что такое DSD audio? Видео объяснение

---

Частота дискретизации NOS DAC определяется в соответствии с полосой заграждения аналогового фильтра.

Но аналоговый фильтр не имеет четкой границы между полосами. Потому что это постепенно.

На картинке мы видим разницу между цифровыми и аналоговыми фильтрами.

Цифровой и аналоговый фильтр

NOS DAC не имеет цифрового фильтра. Таким образом, для без передискретизации частота дискретизации ЦАП должна быть достаточно высокой, чтобы обеспечить более эффективное подавление первой (по частоте) группы алиасов аналоговым фильтром.

NOS DAC. Частота дискретизации и аналоговый фильтр

Следовательно, запись должна производиться на высокой частоте дискретизации ЦАП.

ЦАП без передискретизации без аналогового фильтра

Некоторые ЦАП NOS могут не иметь аналогового фильтра.Это позволяет нам избавиться от частотных и фазовых искажений аналогового фильтра. Аналоговый фильтр может быть активным (содержит операционные усилители, транзисторы, лампы). Это означает, что активный аналоговый фильтр также может вызывать нелинейные искажения.

Но «без аналогового фильтра» означает, что на выходе присутствует хорошо известная «лестница». Рассмотрим спектр «лестниц».

ЦАП выход без аналогового фильтра
(это спектр «лестницы»)

Спектр псевдонима — копия звукового сигнала.Здесь звуковой сигнал находится в диапазоне частот от 0 до [частота дискретизации] / 2.

Псевдонимы повторяются по оси частот от [частота дискретизации] / 2 до бесконечности. Также часть из них переворачивается по частоте.

Можно ли без проблем слушать такой сигнал? Да. При определенных условиях.

Если половина частоты дискретизации выше 20 кГц, все псевдонимы находятся в ультразвуковом диапазоне. И мы этого не слышим. Некоторые говорят, что это ухо работает как аналоговый фильтр. И это действительно так.

Но абсолютно линейных аудиосистем не бывает.Это вызывает интермодуляционные искажения ультразвуковых компонентов. И продукты интермодуляции от ультразвуковых компонентов появляются в слышимом частотном диапазоне. И эти продукты соотносятся с полезным аудиосигналом. Это не хорошо.

Уровень продуктов интермодуляции зависит от нелинейности. Псевдонимы имеют уровень, равный полезному звуковому сигналу. Чем выше уровень ультразвука, тем больше уровень его интермодуляционных продуктов.

Также необходимо помнить, что аналоговые части аппарата имеют ограничение динамического диапазона.И максимальный уровень сигнала, передаваемого через аналоговые части, определяется суммарной энергией спектра звукового сигнала и его псевдонимов.
Т.е. псевдонимы занимают часть динамического диапазона. Другими словами, псевдонимы уменьшают полезный динамический диапазон.

Уменьшение динамического диапазона дает что-нибудь полезное? Нет. Это снижает максимальное отношение сигнал / шум. И особенно не подходит для сигналов низкого уровня.

Чтобы компенсировать влияние псевдонима на динамический диапазон, его следует увеличить.

К счастью, аналоговые части аудиоустройств имеют собственное ограничение диапазона из-за емкости и индуктивности проводников и электронных компонентов.Он ограничивает разброс псевдонимов по оси частот за счет уменьшения уровней псевдонимов с ростом частоты.

Резюме: NOS без аналогового фильтра позволяет избавиться от его искажений. Но такой ЦАП может вызывать:

• слышимые проблемы интермодуляции,
• дополнительное уменьшение динамического диапазона полезного музыкального сигнала.

ЦАП без передискретизации и повышающая дискретизация

На практике у нас ограниченный диапазон доступных разрешений (частот дискретизации) записей, загруженных из интернет-магазинов или скопированных с компакт-диска.Чтобы подготовить загрузку музыки для NOS DAC, эти аудиофайлы должны быть повышены до частоты дискретизации, совместимой с конвертером.

Передискретизация на персональном компьютере (даже ноутбуке) может дать разработчикам аудио больше ресурсов для точных вычислений цифровой обработки сигналов. Но качество звука определяется не только вычислительными ресурсами. Потому что дизайн фильтров передискретизации может быть выполнен разными способами.

Проблема с повышением частоты дискретизации

, рассматриваемая в этой части статьи, может относиться как к PCM, так и к DSD DAC.

Возможна предварительная передискретизация:

Встроенное и автономное преобразование

Рядный	Не в сети
Нет необходимости предварительно преобразовывать (повышать дискретизацию) записи	Перед воспроизведением записи должны быть передискретизированы
Требуемая вычислительная мощность высококачественных алгоритмов может быть ограничена в реальном времени.Из-за отсутствия питания аудиопоток может прерываться. Возможны проблемы со старыми компьютерами	Нет реального времени — почти нет ограничений вычислительной мощности
При каждом воспроизведении на передискретизацию расходуется дополнительная электрическая энергия	Электроэнергия на преобразование расходуется однократно
Встроенный аудиопоток, передискретизированный проигрывателем, должен быть отправлен на ЦАП без какой-либо обработки (безупречное воспроизведение)	Содержимое аудиофайла с повышенной дискретизацией в автономном режиме должно быть отправлено на ЦАП без какой-либо обработки (безупречное воспроизведение)

В операционной системе Windows, чтобы избежать обработки между проигрывателем и ЦАП (побитовое воспроизведение), используются драйверы ASIO и WASAPI.

Преимущества DAC

без передискретизации

1. Отсутствуют артефакты звона цифрового фильтра,
2. Более простая внутренняя работа,
3. Возможная способность к меньшим искажениям.

Недостатки NOS DAC

1. Как правило, требуется предварительная дискретизация аудиофайла,
2. Возможные проблемы из-за недостаточной фильтрации псевдонимов (слышимые продукты интермодуляционных искажений и дополнительное потребление динамического диапазона).

Передискретизация против DAC

без передискретизации

NOS DAC против передискретизации

ЦАП без передискретизации	ЦАП передискретизации
	Имеются артефакты звона и другие искажения цифрового фильтра
Может потребоваться предварительная дискретизация внешнего аудиофайла	Передискретизация / повышающая дискретизация и фильтрация в цифровой домашней почте перед преобразованием в аналоговую форму внутри DAC
R2R, сигма-дельта-модуляция	R2R, сигма-дельта-модуляция
DSD	DSD

Как звучит NOS DAC

Невозможно гарантировать, что NOS DAC дает звуковые преимущества.

Как устройство с более простой внутренней работой (меньшее количество внутренних элементов), ЦАП дает потенциальные возможности для лучшего звука (меньшие искажения).

Но есть и другие факторы, влияющие на работу любого аналогово-цифрового преобразователя:

• качество электроснабжения (шум и отклонение),
• вопросы аналогового фильтра и других элементов,
• тактовая частота и отклонение амплитуды,
• размытие краев тактового сигнала,
• разное.

Для ЦАП без передискретизации очень важно качество внешней передискретизации.

Если для воспроизведения на NOS DAC используются аудиозаписи с высоким разрешением, продукты ультразвуковых итермодуляций могут быть более интенсивными в диапазоне слышимых частот из-за нелинейных искажений и «более мягкой» фильтрации без цифрового фильтра.

Резюме: качество звука NOS DAC по сравнению с другими типами зависит от реализации устройства.

Список NOS DAC

Предупреждение: здесь нет рекомендаций.Это не полный список. Это не реклама или предложение. Это только список примеров NOS DAC. Список может содержать ошибки и неактуальную информацию. Обязательно спросите продавца / производителя DAC о фактических возможностях NOS.

Список цифро-аналоговых преобразователей NOS

Производитель	Модель
Акустический план
	DigiMaster
Аудиал
	Модель S USB
Аудио-GD
	R2R 1
	R2R 2
	R2R 7
Аудио Примечание
	ЦАП 0.1x
	ЦАП 1.1x / II
	ЦАП 2.1x
	ЦАП 4.1x
	DAC 5 Special
дБ Audio Labs
	Tranquility USB DAC
Джунилабс
	Jundac Два
Метрум
	АМЕТИСТ
	ONYX
	ДЖЕЙД
	ПАВАН
	ADAGIO
Лаборатория MHDT
	Атлантида
	Пагода
	Стокгольм 2
	Орхидея
	Канарейка
	Стамбул
Mojo Audio
	Mystique
Promitheus Audio
	Твердотельный ЦАП
	Трубка DAC
Сакура Системс
	Модель 4705 Gemini
ТераДак
	TDA1543 NOS DAC-V2.6D
	TDA1543 NOS DAC-V3.1D
	TDA1543 NOS DAC-V4.0
	TDA1543 NOS DAC-V4.1D
	TDA1543 NOS DAC-V4.5
Винни Росси
	LIO DSD / PCM DAC (с LIO DAC 2.0)

Выводы

1. NOS DAC позволяет избавиться от артефактов звона цифрового фильтра.
2. Возможны проблемы с доступностью записей о собственной частоте дискретизации ЦАП без передискретизации.
3. Записи с повышением дискретизации могут иметь следующие проблемы:
   • качество звука различных инструментов преобразования частоты дискретизации,
   • bit-perfect возможности музыкального плеера,
   • дополнительное потребление электроэнергии (для inline ресемплинга).
4. Для некоторых аудиосистем, чтобы уменьшить интермодуляционные искажения, может применяться ультразвуковая фильтрация во время записи с повышением дискретизации.
5. Также у ЦАП есть другие проблемы, которые влияют на конечное качество (стабильность тактовой частоты, питание и т. Д.). Таким образом, схема цифро-аналогового преобразователя без передискретизации не улучшает звук сама по себе.

Автор: Юрий Корзунов, 11 марта 2018 г.,

Основатель, разработчик Audiophile Inventory.

---

Читать статьи

[Обзор] Doge Electronics Doge7 Tube DAC

[Обзор] Doge Electronics Doge7 Tube DAC

[Главная | Персонал и контакты | Hi-Fi площадка | Аудиторские тесты | Сделай сам и настройки | Музыка и книги]

Doge Electronics Doge7 Tube DAC

Название продукта: Doge 7 Tube DAC
Производитель: Doge Electronics — Китай
Стоимость: 1590 долларов США.НАС. (Конвертация валюты)
(YMMV)

Рецензент: Роджер МакКуэйг — TNT Canada
Проверено: февраль 2018 г.

О Doge

Люди выбирают компоненты для своей аудиосистемы на основе множества различных критериев. Некоторых привлекают престижные имена, экзотически выглядящие футляры или права хвастовства, сопровождающие пятизначные ценники. Дож не для этой толпы. Их бизнес-модель основана на продуктах, сочетающих высокое качество в дизайне, выборе компонентов и методах изготовления по максимально выгодной цене.Одним из ключевых элементов управления их ценой являются прямые продажи с завода, которые исключают распространение и розничную наценку. Конечно, эта стратегия также исключает возможность для потенциального покупателя прослушать продукт и поговорить с живым человеком в розничном магазине, а также об обслуживании местных клиентов. Однако с течением времени местных розничных магазинов становится все меньше и меньше, и в моем случае прослушивание продукта часто означает поездку в Торонто или Монреаль! Не уверен, что это уже считается местным.Опыт этого писателя в работе с аудио-магазинами не всегда был удачным, поэтому работа с фабрикой в ​​Китае не рассматривается как препятствие. Не слишком большая поддержка розничной аудиоиндустрии в Канаде, но, в конце концов, этот сайт называется «Голая правда».

Приключение начинается

Я фанат виниловых пластинок. Подавляющее большинство моих аудиофилов и усилий за последние 15 лет было сосредоточено на улучшении моей системы воспроизведения виниловых пластинок и пополнении моей коллекции виниловых пластинок. У меня мало знаний и гораздо меньше понимания огромного и все более сложного мира цифровой музыки.Что ж, это не помешало мне недавно приобрести ЦАП Doge 7, который воспроизводит почти все существующие форматы PCM и DSD. Будучи долгое время довольным владельцем предусилителя Doge 8, я определенно проложил путь к покупке еще одного продукта Doge. Однако оказывается, что когда дело доходит до полнофункционального оборудования для воспроизведения цифрового звука, я действительно не знал того, чего на самом деле не знал!

После небольшой задержки, так как DHL удалось отправить мою посылку не в тот распределительный центр, ящик прибыл.Дож не пожалел усилий, чтобы он прибыл в хорошем состоянии. Аппарат был упакован в полиэтиленовый пакет, затем в тройные картонные коробки, полиэтиленовую пленку поверх ящиков и деревянный ящик с каркасом. До ЦАПа добрался довольно долго! Я был удивлен, обнаружив, что для пульта дистанционного управления не было батарей. Дож объяснил, что действующие правила перевозки не допускают использование батарей. К счастью, они у меня были под рукой.

У Doge 7 тот же стиль корпуса и кнопок управления, что и у моего предусилителя Doge 8, только на этот раз полностью черного цвета.На передней панели есть вырез для цифрового дисплея, а также разъем для наушников. Внутри 7 снова очень похожа на 8 с чистой компоновкой и качественной конструкцией. Опять же, следуя пути Doge 8, в этом устройстве используются лампы 12AX7 и 12AT7, количество ламп меняется в зависимости от наличия или отсутствия опции балансного выхода (XLR). Это не было подтверждено производителем, но можно сделать вывод, что аналоговая часть этого устройства копирует схемную схему их превосходного предусилителя Doge 8.На задней панели 6 входов; USB, 2 коаксиальных кабеля, 2 оптических и один AES. Должен признаться, что я не знал, что такое порт AES, пока не получил это устройство и не нашел его. Для тех читателей, которые находятся в такой же ситуации, мое чтение объяснило, что порт AES использует тот же протокол, что и s-pdif, но с разъемом типа XLR и другим уровнем напряжения. Есть 2 небалансных выхода и один балансный (в моем устройстве есть опция XLR). Вся фурнитура задней панели отличного качества.

Когда я разместил заказ на этот ЦАП, я действительно подумал, что это будет установка plug and play.Для некоторых режимов работы было. Например, отправка музыки на ЦАП через порт s-pdif, коаксиальный или оптический, была простой, и я мог отправлять музыку с выходов s-pdif моего проигрывателя компакт-дисков и проигрывателя Squeezebox II (макс. 48 кГц). отлично с первого раза и каждый раз. Я не знаю, можно ли передавать PCM и / или DSD с высокой частотой дискретизации по этому типу соединения, у меня нет оборудования для проверки этого. Кроме того, я читал, что некоторые звуковые карты ПК с Windows имеют выходные порты s-pdif. У меня тоже нет подходящей звуковой карты для этого, и я собираюсь использовать USB с моего ПК.

И наоборот, отправка музыки на ЦАП через USB-порт с моего ПК с Windows 10 была приключением. Чтобы рассказать свою историю, необходима небольшая техническая справочная информация. Как было сказано ранее, все это для меня в новинку, поэтому прошу прощения за мое довольно упрощенное объяснение. Большинство микросхем ЦАП не могут декодировать PCM, отправляемый через USB-пакеты, если частота дискретизации превышает 96 кГц. Чтобы обойти эту проблему, Doge установил чип под названием XMOS перед чипом ESS Sabre DAC. Дож объяснил, что это единственный коммерчески доступный в настоящее время способ обойти это ограничение.Чип XMOS преобразует поток данных USB обратно в формат s-pdif, который затем может обработать ЦАП. Обратите внимание, что ЦАП ESS Sabre может декодировать формат DSD в s-pdif, поэтому XMOS требуется только для определенных форматов PCM. Чтобы микросхема XMOS выполняла свою работу, на ПК должен быть установлен драйвер. Здесь и началась первая проблема. Из-за смены поставщика микросхем XMOS я получил устаревший драйвер, поэтому, конечно, ЦАП не мог связываться с ПК. Понадобилась пара дней и большая поддержка со стороны Doge, чтобы выяснить, в чем именно проблема, и как только был установлен правильный драйвер, проблема со связью мгновенно исчезла.Я понимаю, что Doge несколько раздражен этим своим поставщиком чипов XMOS. Кроме того, Doge планирует пересмотреть свои процедуры тестирования, чтобы избежать подобных неудач в будущем.

Теперь препятствие номер один было преодолено, переходим к следующему. Если вы пользователь Mac, вы можете пропустить этот абзац, поскольку он относится только к настройке с помощью устройства Windows. Я решил установить Foobar 2000 в качестве музыкального проигрывателя на свой компьютер. Причина этого выбора довольно проста: это единственный известный мне бесплатный музыкальный проигрыватель для Windows, который поддерживает все музыкальные форматы и частоты дискретизации, которые может принимать ЦАП.Я быстро обнаружил, что настройка Foobar для обработки PCM и DSD с высокой частотой дискретизации — это то, что лучше всего оставить программистам и детям, которые родились с мышью в руках. Я отказался от этого и переключился на JRiver, в основном потому, что JRiver — единственный другой совместимый с Windows плеер, который, как я знаю, справится с этой задачей. Под руководством Марка из Doge настройка JRiver через меню прошла хорошо, и я очень быстро воспроизводил музыку через USB во всех форматах, которые были на моем компьютере. Doge находится в процессе подготовки страницы поддержки со снимками экрана с настройками JRiver.В моем случае установка JRiver без поддержки со стороны Doge была бы методом проб и ошибок, поскольку я не разбирался в большинстве настроек. Таким образом, эта новая страница поддержки будет необходима менее технически подкованным владельцам Doge 7. Для полноты я должен добавить, что мне сказали, что несколько проще настроить потоковую передачу музыки через USB с ПК Apple. Похоже, что в ОС Apple (как бы она ни называлась) есть встроенный музыкальный проигрыватель и необходимые драйверы. У меня нет никаких подробностей по этому поводу, и я никогда не собираюсь его пробовать.

Теперь перейдем к третьему эпизоду инсталляции Doge 7. Этот абзац пишется с некоторым смущением, потому что я чувствую себя довольно глупо. Когда Doge 7 стал полностью работоспособным, я понял, что в системе был сильный гул. Гул был совершенно неприемлемым и раздражающим. С помощью приложения для Android под названием Audio Tool было подтверждено, что гудение было именно на частоте 60 Гц. Итак, началась охота за контуром заземления. Это включало в себя долгую серию подключений и отключений компонентов и установку изолирующего трансформатора во всех мыслимых местах и ​​комбинациях компонентов, но гудение сохранялось.В конце концов мне удалось установить, что гудение находится в USB-соединении между ПК и ЦАП. Итак, теперь я думаю, что мне придется раскошелиться на 260 долларов. США плюс пошлины и налоги на высокоскоростной USB-изолятор Intona, чтобы мой новый ЦАП работал без шума? Да, я понимаю, что есть и другие продукты, которые стоят меньше и которые справятся со своей задачей, но они не работают за пределами формата 24/96! Примерно в этот момент Дож сообщил мне, что внутри ЦАП есть переключатель, который можно настроить на шумоподавление, об этом переключателе не говорится ни в руководстве, ни на веб-сайте? (см. фото ниже) В настоящее время я также не знаю, как это работает.Установка этого переключателя в положение шумоподавления действительно уменьшила гул, но лишь немного. Наконец, разочаровавшись, я установил адаптер заземления на шнур питания для ПК, и гул полностью исчез. Теперь я полностью запутался! Как это может работать, если изолирующий трансформатор не работает? Это не давало мне покоя до следующего дня, когда я проанализировал проводку трансформатора и обнаружил, что это не имеет смысла для изолирующего трансформатора. Не хватало проводов! Я нашел схему подключения этого устройства в Интернете и удивился, что это автотрансформатор, он вообще не обеспечивает никакой изоляции.Я просто забыл, что купил много лет назад. Теперь после переписки с некоторыми людьми, которые знают об этом предмете намного больше, чем я, я понимаю, что гудение / шум по аудиоканалу через USB — обычная проблема. Кто знал! Думаю, вам просто нужно знать, где искать, чтобы получить такую ​​информацию. После того, как наземный подъемник был установлен, в блоке DAC не было обнаруживаемого гула или шума.

Игровой блок

Из электронных писем, которыми я обменивался с Дожем, я узнал, что на заводе в Шугуане у стандартных ламп очень мало времени на прогрев.Doge запускает их в течение 48 часов перед отправкой устройства, однако они рекомендуют 150 часов работы, прежде чем эти лампы выйдут на свой наилучший уровень производительности. Я хорошо помню свой опыт с Doge 8, когда я снял стандартные лампы через день, потому что они звучали очень плохо. Итак, первым шагом было проработать устройство примерно 8-10 часов в день в течение недели, прежде чем пытаться серьезно слушать.

Doge 7 в некоторой степени уникален тем, что имеет два режима работы. Один из режимов — это, конечно, обычный режим ЦАП, который отправляет номинальное значение 2.6 В среднеквадратического значения на несимметричные выходные клеммы. (5,2 В на клеммы XLR), второй режим — это режим предварительного усиления, который позволяет микросхеме ЦАП Sabre контролировать громкость перед ее отправкой на выходы. Максимальный выходной сигнал в обоих режимах одинаков (25 В среднеквадр., Несимметричный). Дож объясняет, что эта функция предусмотрена для того, чтобы громкостью можно было управлять с пульта для тех, у кого нет пульта с предусилителем. Функция встроена в микросхему ЦАП, поэтому решили ее реализовать. Примечательно, что это регулятор громкости в цифровой области, поэтому он не добавляет никаких компонентов в тракт аналогового сигнала.Уровень громкости отображается в диапазоне от нуля до 127. Дож сообщает мне, что это число связано с усилением в дБ. Ручка регулировки громкости довольно маленькая, однако, учитывая, что в большинстве случаев она, вероятно, не будет использоваться, это кажется разумным выбором. Также стоит отметить, что в моем случае выходной сигнал ЦАП достаточно высок, поэтому я могу подключить ЦАП напрямую к усилителям Canary CA330 и в основном использовать ЦАП как линейный каскад. Работает нормально. Выходное сопротивление ЦАП Doge 7 и предусилителя Doge 8 равны 600 Ом, поэтому мои усилители Canary имеют один и тот же тип источника.При прослушивании в обоих режимах результаты отличные, поэтому в остальной части этого отчета не рассматриваются режимы работы. Для любопытных, режим предусилителя был более прозрачным с большим присутствием, логично потому, что сигнал полностью обходит этап предусилителя и, кроме того, не использует регулятор громкости резистивного типа.

Как уже упоминалось, Doge 7 может воспроизводить множество музыкальных форматов:

• Через оптический, коаксиальный, AES-входы: 16-24 бит / 44,1 192 кГц PCM.
• Через USB: 16-32 бит / 44.1384 кГц PCM, DSD64 (DoP) и DSD 128 (DoP)

Хотя я в первую очередь интересуюсь виниловыми пластинками и вкладываюсь в них, за эти годы я собрал значительное количество цифровой музыки, в основном формата Red Book. (Компакт-диск) Многие из моих компакт-дисков датируются еще до моего пробуждения на виниле или вещи, которые я купил на распродажах. Вся моя коллекция компакт-дисков была скопирована на жесткий диск моего ПК и теперь находится на моем недавно установленном музыкальном сервере. (старый компьютер моей жены) Моя коллекция также включает несколько альбомов в форматах 24/96 и 24/192 PCM, а также несколько недавно приобретенных альбомов DSD64 и DSD128 и несколько сэмплов.До приобретения Doge 7 моя цифровая система воспроизведения состояла из плеера Arcam CD73, воспроизводившего через s-pdif Musical Fidelity X-DAC-V3 / X-PSU-V3, а также Squeezebox II, также подававшего s-pdif в MF DAC. В процессе обзора Doge 7 я обнаружил, что мой проигрыватель Squeezebox II ограничивает выходную частоту до 48 кГц! Когда я воспроизводил музыкальный файл 24/96 с Logitech Media Server, он отображал, что это файл 24/96, если я смотрел на проигрыватель Squeezebox II, он указывал 24/96, но после подключения этого сигнала к Doge 7 дисплей включался дож читал 48к! Кто новенький! Все эти годы… Неудивительно, что мне было сложно определить разницу между Красной Книгой, 24/96 и 24/192! Спасибо Дожу за отображение этой информации на цифровом дисплее.

Во время прослушивания воспроизводились следующие музыкальные форматы:

• 16-24 бит / 44,1 и 44 кГц PCM через оптический и коаксиальный s-pdif
• 16-24 бит / 44,1, 96 и 192 кГц PCM, DSD64 (DoP) и DSD 128 (DoP) через USB

Подавляющая часть этого времени была посвящена игре с плеера JRiver на моем ПК через USB-соединение.
Ключевым компонентом цифровой стороны этого ЦАП, конечно же, является 32-битный чип ЦАП ESS Sabre ES9018, разработанный в Канаде. ESS — компания, базирующаяся в Калифорнии, однако центр исследований и разработок их продуктов DAC находится в Келоуне, Британская Колумбия. До появления ES9028PRO в 2016 году (той же компанией) ES9018 считался одним из лучших доступных чипов ЦАП. Учитывая происхождение этого знаменитого чипа ЦАП, можно было бы ожидать отличной производительности от цифрового конца Doge 7. Аналоговый конец Doge 7 — это, по сути, 100% ламповый каскад с лампами 12AX7 и 12AT7.Учитывая ошеломляющий успех Doge и похвалы, полученные в адрес предусилителя Doge 8, в котором используется та же комбинация ламп, можно с уверенностью предположить, что по крайней мере некоторые из аналоговых качеств Doge 8 перешли на Doge 7.

Чем лучше стала моя система за последние несколько лет, тем больше звучало проигрывание компакт-диска как шаг назад. Мои цифровые компоненты для воспроизведения не успевали. Может ли Doge 7 двигать иглу в правильном направлении? Doge 7 обеспечивает высочайшую производительность во всех отношениях.Достаточно прослушать один трек, чтобы понять, что между Doge 7 и моим X-DAC-V3 есть существенная разница. Дож более изысканный, детализированный, плавный и естественный. Doge 7 имеет обширные, щедрые басы и средние басы, которые в то же время жесткие и контролируемые. Такое исполнение басов было совершенно неожиданным и искренне удивило меня. Вот уже второй раз, когда продукт Doge удивил меня, динамический диапазон предусилителя Doge 8 дал мне аналогичную реакцию несколько лет назад.Критический средний диапазон, в котором живет сердце музыки, выглядит естественным, сбалансированным и детализированным. Высокий уровень может выявить слабые стороны ЦАП, но в этом случае проблем нет. Верхние частоты были такими же естественными, как и остальные, без каких-либо признаков цифровой резкости. Общий результат детализированный и динамичный, но плавный и естественный.

Тест Чета Бейкера: Я трубач-любитель. Следовательно, у меня много музыки для трубы, классики, биг-бэнда, джаза, мне все это нравится. Один из моих любимых трубачей — Чет Бейкер, не потому, что в его игре есть великая виртуозность, а из-за чувства, эмоционального заряда, который он придает музыке.Одним из ключевых ингредиентов, благодаря которым он работает, является его тон. Его ноты всегда шелковисто-гладкие. Любой трубач понимает, насколько сложно это сделать. Doge 7 неизменно воспроизводил полный, круглый тон Chet Baker без какой-либо хрупкости или резкости. Непростая задача для цифровой составляющей. Тон был все еще на месте, и я наслаждался прослушиванием Чета полностью. Когда я думаю о времени, которое я слушал, все время всплывают одни и те же слова; полные, обширные, воздушные и естественные, голоса и инструменты никогда не выдают своего цифрового происхождения.

Несколько раз я слушал Doge 7 в течение нескольких часов, никогда не ощущая цифровой усталости или ужасной цифровой головной боли. Я не говорю, что Doge 7 может соответствовать прозрачности и присутствию моего картриджа Zyx Universe, установленного в моем тонарме Dynavector DV507MKII на моем 80-фунтовом полностью восстановленном Lenco L75, который подключен к повышающему трансформатору Coincident Statement и в исключительный ламповый фонокорректор Doge 8 этап. Я говорю, что он достаточно хорош, чтобы мне действительно нравилось играть из моей цифровой музыкальной библиотеки в течение всего дня.Моя система воспроизведения цифровой музыки, наконец, сделала гигантский шаг к тому, чтобы догнать мою аналоговую систему. Действительно значительный и, возможно, особый подвиг для чего-то в этой ценовой категории!

Выводы

ЦАП Doge 7 Tube — это новый продукт. Приобретенный мной агрегат был произведен из первой розничной партии. Как и в случае с запуском любого продукта, от будущих владельцев ожидать некоторых вещей, которые я испытал, не стоит.

Производители выпускают проигрыватели компакт-дисков и ЦАП, характеристики которых намного лучше, чем у всех аналоговых устройств, но этого недостаточно, они должны звучать реально.Суть в том, что Doge 7 очень успешно соединил высококлассный ЦАП с их превосходной сценической родословной ламповой линейки, чтобы создать корпус, который позволяет легко забыть о его цифровых корнях и наслаждаться музыкой. По сути, разве это не самый важный атрибут, который можно требовать от системы воспроизведения цифровой музыки?

Комментарий к s-pdif: коаксиальный против оптического

Я помню, как читал несколько разных авторов, которые говорили, что когда есть выбор между использованием коаксиального кабеля или оптического кабеля для соединения s-pdif, лучше использовать коаксиальный, потому что преобразование в оптический s-pdif создает некоторый джиттер, тогда как коаксиальный кабель не требует преобразование, поэтому джиттер не добавляется.Решил это проверить. Мой проигрыватель компакт-дисков имеет коаксиальный и оптический выходы, а D7 имеет по 2 коаксиальных и оптических входа. Таким образом, оба цифровых выхода проигрывателя компакт-дисков были подключены к ЦАП, и различные компакт-диски воспроизводились при переключении входов ЦАП с пульта дистанционного управления. Я не смог обнаружить никакой разницы. Есть несколько возможных выводов:

• Разницы нет или, по крайней мере, ее нельзя обнаружить без сложного лабораторного оборудования.
• Моя система недостаточно хороша, чтобы слышать разницу.(У меня не так много запасов в этом)
• Мои старые, хоть и опытные, уши не справляются с этой задачей.

Комментарий к Red Book vs Hi Def PCM vs DSD

За последние несколько месяцев я много читал по этому вопросу и нескончаемых споров о том, есть ли слышимая разница между обычной записью компакт-диска (Красная книга), файлами PCM с высокой частотой дискретизации и форматом DSD. Я нашел несколько отличных, хорошо написанных, технически обоснованных статей высокообразованных людей (например, профессора Гарварда), в которых объясняется, что различий между ними нет.Я также нашел то же самое, защищая другую сторону аргумента. Я должен сказать, что аргументам, использовавшимся в поддержку различий, зачастую было труднее следовать. Итак, что показывают мои впечатления от прослушивания нового Doge 7?

Я не думаю, что на данный момент у меня было достаточно времени для прослушивания, чтобы сделать какие-либо уверенные выводы относительно различий, если таковые имеются, между различными форматами. Я думаю, что потребуется гораздо более внимательное выслушивание и сопоставление с глазу на глаз, чтобы сформулировать мнение.На сегодняшний день я не могу сказать, что обнаружил постоянную разницу между файлом PCM 24/96, 24/192 или DSD64. У меня только один файл DSD128, поэтому я не буду комментировать этот формат. В некоторых случаях, но не во всех, я считаю, что файлы PCM с высокой частотой дискретизации и файлы DSD имеют немного улучшенную полноту или воздушность общего звука записи по сравнению с той же записью в формате Red Book. Если вы являетесь счастливым обладателем Doge 7, вам нужно будет решить, потратите ли вы дополнительные деньги на форматы с высоким разрешением?

Трубопрокат

Doge дает покупателю возможность добавить к устройству балансный (XLR) выход.Выходной блок RCA / XLR имеет шесть ламп 12AX7 и две лампы 12AT7, тогда как блок только RCA имеет четыре лампы 12AX7 и две лампы 12AT7. Единственная причина, по которой это упоминается здесь, заключается в том, что если кто-то решает попробовать прокатку труб и используется только выход RCA, тогда нужно заменить только 6 трубок в модели RCA / XLR вместо 8. Это шесть с правой стороны. если смотреть на переднюю панель устройства. Стоит отметить, что стандартные трубки, предоставленные Doge, звучали значительно лучше, чем те, которые были получены в моем устройстве Doge 8 6 лет назад, и это делает прокатку труб вариантом, а не необходимостью.

Список музыки

Вот неполный список проигранной музыки с некоторыми комментариями.

• Sonny Rollins Saxophone Colossus: красивый тон.
• Lee Morgan Search for the New Land: Опять красивый звук рогов.
• Билл Эванс Квинтэссенция: Ясность.
• Madeleine Peyroux — Half the Perfect World: бас был большим и объемным. Меня удивил бас на некоторых треках, которые я слышал много раз.
• Astrud Gilberto Jungle: точное определение голосов в партиях гармонии.
• Дина Вашингтон Блю Гардения
• Стейси Кент: У Кента нюансы ее нежного, наполненного интонацией голоса легко и естественно улавливаются D7.
• Тони Беннет Классический американский песенник: Текстура и нюансы. Фоновые инструменты гладкие и очень настоящие.
• Лайл Ловетт Release Me: В «Baby Its Cold Outside» ритм в случайном порядке наполняет комнату! На «White Freightliner Blues» группа заполняет сцену, звучит замечательно.
• Wilco Sky Blue Sky: Невозможная Германия никогда не звучала так хорошо.Просто вау.
• Концерт Вивальди для гобоя и скрипки: Воздушное, четко определенное расположение инструментов.

Технические характеристики

Полные технические характеристики доступны на указанной выше веб-странице Doge

Форматы музыкальных файлов: Все существующие форматы.
Битовая скорость:

• Через оптический, коаксиальный, AES-входы: 16-24 бит / 44,1 192 кГц PCM.
• Через USB: 16-32 бит / 44,1 384 кГц PCM, DSD64 (DoP) и DSD 128 (DoP)

Комплект ламп:

• 4 X 12AX7, 2 X 12AT7 (только модель RCA)

• 6 X 12AX7, 2 X 12AT7 (модель RCA / XLR)

Полоса пропускания: 20-20 кГц
Отношение сигнал / шум: 103 дБ
6 входов: USB, OPT 1 и 2, Coax 1 и 2, AES.
2 несимметричных выхода (опционально 1 симметричный выход)
Максимальное выходное напряжение 2,6 В (среднеквадратичное значение)
Выходное сопротивление: не более 600 Ом
Разъем для наушников
Регулятор громкости
Регулируемый и фиксированный выходной сигнал
Потребляемая мощность 35 Вт.
Размеры: 44 Ш x 36 Г x 11 В (см)
Вес нетто: 15 кг.

Моя система

Спикеры: Coincident Total Victory I; улучшен до Total Victory II Isreal Blume (создателем), а также улучшен удлиненными ножками и модифицирован мной для двухполосного усиления.(недавнее изменение)
Усилители: моноблоки Canary CA330; с выпрямителем NOS и лампами драйвера и силовыми триодами Genalex Gold Lion PX300B.
Предусилители: Doge 8; с 4 NOS 1960-х годов Seimens 12AT7 и 4 довоенными NOS EI 12AX7. Примечание: с тех пор это устройство было заменено на Doge 8 Clarity.
Цифровые источники: Проигрыватель компакт-дисков Arcam CD72. (используется только как транспорт) Музыкальный стример Logitech Squeezebox + внешний линейный источник питания Powerwave HA-5. Оба указанных выше устройства подключены к Musical Fidelity X-DAC V3 с соответствующим источником питания X-PSU V3.
Аналоговые источники: Основной аналоговый источник: Lenco L75 # 1: Полностью восстановлен; Плинтус 75 фунтов, тонарм Dynavector DV507 MKII, Картридж Zyx Universe, повышающий трансформатор Coincident Statement MC
Второй аналоговый источник: Lenco L75 # 2: частично восстановлен, оригинальный тонарм Lenco, картридж Denon DL160, фонокорректор Project SE II.Межблочные кабели
: Все межсоединения представляют собой кабели, разработанные и изготовленные самим автором, за исключением повышающего выхода MC, который представляет собой Tara Labs RSC Vector 1 и фонокабель Dynavector, поставляемый с тонармом.

© Авторские права 2018 Roger McCuaig — [email protected] — www.tnt-audio.com

[Главная | Персонал и контакты | Hi-Fi площадка | Аудиторские тесты | Сделай сам и настройки | Музыка и книги]

.
