CD4026: подробный обзор микросхемы-счетчика для 7-сегментных дисплеев

Что такое микросхема CD4026. Как работает счетчик CD4026. Для чего используется CD4026 в электронике. Какие основные функции и возможности у CD4026. Как подключить CD4026 к 7-сегментному дисплею. Какие проекты можно сделать с CD4026.

Содержание

Что представляет собой микросхема CD4026

CD4026 — это интегральная микросхема, представляющая собой десятичный счетчик с декодером для 7-сегментного светодиодного дисплея. Основные характеристики CD4026:

  • Десятичный счетчик от 0 до 9
  • Встроенный декодер для управления 7-сегментным дисплеем
  • Тактовый вход для увеличения счета
  • Вход сброса для обнуления счетчика
  • Выход переноса для каскадирования нескольких счетчиков
  • Низкое энергопотребление (технология КМОП)
  • Напряжение питания от 3 до 15 В

CD4026 позволяет легко реализовать простые счетчики и индикаторы на 7-сегментных дисплеях без необходимости использования микроконтроллера.

Принцип работы счетчика CD4026

Принцип работы CD4026 основан на следующих ключевых элементах:


  1. Внутренний десятичный счетчик, который увеличивает свое значение от 0 до 9 при поступлении импульсов на тактовый вход.
  2. Декодер, преобразующий двоичный код счетчика в сигналы управления 7-сегментным дисплеем.
  3. Выходные каскады для непосредственного подключения 7-сегментного светодиодного индикатора.

При подаче импульса на тактовый вход счетчик увеличивает свое значение на 1. Декодер преобразует это значение в комбинацию сигналов для включения соответствующих сегментов дисплея. После достижения значения 9 следующий импульс обнуляет счетчик.

Основные функции и возможности CD4026

Микросхема CD4026 обладает следующими ключевыми функциями:

  • Счет импульсов от 0 до 9
  • Автоматическое декодирование для 7-сегментного индикатора
  • Сброс счетчика в ноль
  • Блокировка счета
  • Выход переноса для каскадирования
  • Управление яркостью дисплея

Эти функции позволяют легко создавать различные счетчики, таймеры, частотомеры и другие устройства с цифровой индикацией на 7-сегментных дисплеях.

Применение CD4026 в электронных проектах

CD4026 широко используется в различных электронных проектах, где требуется простая цифровая индикация. Вот некоторые типичные области применения:


  • Простые электронные часы и таймеры
  • Счетчики событий (например, подсчет посетителей)
  • Частотомеры и измерители периода
  • Индикаторы уровня сигнала
  • Цифровые термометры
  • Счетчики в игровых автоматах

CD4026 особенно удобна для начинающих электронщиков, так как позволяет быстро реализовать работающее устройство с минимумом внешних компонентов.

Подключение CD4026 к 7-сегментному дисплею

Для подключения CD4026 к 7-сегментному светодиодному дисплею необходимо выполнить следующие шаги:

  1. Подключить выводы питания CD4026 к соответствующим шинам (+Vcc и GND).
  2. Соединить выходы сегментов CD4026 (a-g) с соответствующими входами 7-сегментного дисплея.
  3. Подключить общий вывод дисплея через токоограничивающий резистор к земле (для дисплеев с общим катодом) или к +Vcc (для дисплеев с общим анодом).
  4. Подключить тактовый вход CD4026 к источнику импульсов для счета.
  5. При необходимости подключить вход сброса и другие управляющие входы.

Важно правильно рассчитать номинал токоограничивающего резистора, чтобы обеспечить оптимальную яркость дисплея без превышения допустимого тока светодиодов.


Особенности программирования устройств на базе CD4026

Хотя CD4026 не является программируемым устройством в традиционном смысле, при разработке устройств на ее основе следует учитывать несколько важных аспектов:

  • Частота тактовых импульсов не должна превышать максимально допустимую для CD4026 (обычно несколько МГц).
  • Необходимо обеспечить защиту от дребезга контактов при использовании механических кнопок для тактирования или сброса.
  • При каскадировании нескольких CD4026 следует правильно соединять выходы переноса и входы тактирования.
  • Для управления яркостью дисплея можно использовать ШИМ-сигнал на входе разрешения отображения.

Эти особенности необходимо учитывать при проектировании устройств на базе CD4026 для обеспечения их надежной и корректной работы.

Сравнение CD4026 с альтернативными решениями

CD4026 имеет как преимущества, так и недостатки по сравнению с альтернативными решениями для управления 7-сегментными дисплеями:

Преимущества CD4026:

  • Простота использования — не требует программирования
  • Низкое энергопотребление
  • Минимум внешних компонентов
  • Надежность и помехоустойчивость

Недостатки CD4026:

  • Ограниченная функциональность по сравнению с микроконтроллерами
  • Фиксированный формат отображения (только цифры 0-9)
  • Сложность реализации дополнительных функций (например, мультиплексирование дисплеев)

Выбор между CD4026 и другими решениями (например, микроконтроллерами) зависит от конкретных требований проекта, его сложности и необходимой функциональности.


Типичные проблемы при работе с CD4026 и их решения

При использовании CD4026 могут возникнуть следующие распространенные проблемы:

  • Неправильное отображение цифр на дисплее

    Решение: Проверить правильность подключения выводов сегментов и полярность дисплея.

  • Самопроизвольное увеличение счета

    Решение: Добавить подтягивающий резистор на тактовый вход и конденсатор для подавления помех.

  • Нестабильная работа при каскадировании нескольких CD4026

    Решение: Обеспечить синхронизацию тактовых сигналов и использовать буферные элементы между каскадами.

  • Низкая яркость или неравномерная яркость сегментов дисплея

    Решение: Правильно рассчитать и подобрать токоограничивающие резисторы для светодиодов дисплея.

Большинство проблем с CD4026 связаны с неправильным подключением или некорректным выбором внешних компонентов. Внимательное изучение документации и аккуратность при монтаже помогут избежать этих проблем.


Откройте для себя радость понимания электроники

17 ноября 2019 г. • учебник

CD4026 — это интегральная схема (ИС), которая работает как счетчик от 0 до 9 со встроенным декодером для 7-сегментного дисплея. Я думаю, что это идеальная схема для начинающих для тех, кто хочет изучать электронику. В этом уроке мы рассмотрим самые основы этой ИС и шаг за шагом узнаем, как подключить ее к кнопкам, 7-сегментному дисплею и батарее, чтобы построить наш собственный счетчик!

Если вы заинтересованы в сборке этого счетчика самостоятельно, есть подробный список всех необходимых компонентов, включая ссылки на то, где все это купить. Вам также не нужно много инструментов для этого проекта, и он полностью не требует пайки, поскольку использует макетную плату.

Итак, приступим!

Что вам нужно?

Вот изображение всех компонентов, которые необходимы для счетчика CD4026:

Слева у вас 400-контактная макетная плата, а вверху вы видите стандартную 9В качестве источника питания мы будем использовать батарею V с зажимом для батареек. В отличие от микроконтроллеров, микросхемы CMOS, такие как CD4026, хорошо работают с напряжением от 3 до 18 В постоянного тока. Остальные компоненты довольно минимальны: это сам CD4026, 7-сегментный индикатор с общим катодом (подробнее об этом ниже), две кнопки, три резистора и два конденсатора.

Нам также понадобится провод, и вы можете использовать готовые перемычки (что немного запутывает, потому что провода обычно слишком длинные), или вы можете сделать свой собственный из одножильного провода AWG 24/0,6 мм. Проверьте коробку с компонентами, чтобы узнать, где купить компоненты.

Количество необходимых инструментов также минимально, но я рекомендую набор бокорезов и пассатижей. Но как соединить все это вместе?

Схема

Это схема счетчика CD4026:

Вы можете найти более подробное описание функций CD4026 в руководстве по КМОП. Если вы новичок в чтении схем, рассмотрите возможность ознакомиться с нашим руководством по чтению схем 🙂 Хорошо, давайте рассмотрим схему шаг за шагом:

  • +9V — это положительная шина питания, к которой мы подключаем положительную клемму батареи, а
    GND
    — это клемма заземления, к которой подключается отрицательная клемма 9-вольтовой батареи.
  • C1 — фильтрующий конденсатор, сглаживающий рабочее напряжение. На самом деле это не нужно для работы от батареи (поскольку напряжение батареи очень чистое), но если вы когда-нибудь решите подключить эту схему вместо адаптера питания постоянного тока 9 В, все будет готово. Так что лучше включите его 🙂
  • IC1P слева не является отдельным компонентом, а обозначает разъемы питания для CD4026. Это немного сбивает с толку, но для КМОП-ИС разъемы питания обычно отображаются отдельными символами (см. также нашу статью здесь).
  • IC1 — сердце счетчика. Положительный импульс на входе CLK (часы) увеличивает значение счетчика, а положительный импульс на входе RES (сброс) сбрасывает счетчик. Мы должны подключить CI (запрет тактирования) к GND, потому что в противном случае CD4026 будет игнорировать тактовые импульсы. DEI (display enable in) должен быть привязан к +9V, потому что в противном случае подключенный дисплей (см. ниже) останется темным.
    Контакты A-G являются выходами для 7-сегментного дисплея.
  • S1 действует как кнопка увеличения. Всякий раз, когда вы нажимаете ее, счетчик увеличивается на 1. Резистор R1 служит в качестве подтягивающего резистора: таким образом, вход CLK находится на четко определенном логическом уровне (НИЗКИЙ), когда кнопка не нажата. Конденсатор C2 — это простой способ устранения дребезга кнопки S1. Если вы опустите C2, нажатие S1, вероятно, увеличит счетчик не только на 1, но и намного больше.
  • S2 — это кнопка сброса, а R2 — ее подтягивающий резистор. На самом деле нам не нужен конденсатор защиты от дребезга на линии сброса, потому что не имеет значения, сбрасывается ли счетчик один или два раза в быстрой последовательности, поэтому я опустил его.
  • LED1 это наш 7-сегментный дисплей с общим катодом . Резистор R3 ограничивает ток, протекающий через светодиоды. Это не очень чистое решение: мы должны добавить отдельный резистор для каждого сегмента. Таким образом, мы экономим на общем количестве компонентов (потому что нам нужен только один токоограничивающий резистор, а не семь), но компромисс в том, что дисплей будет иметь немного неравномерную яркость: цифра 1 будет ярче, чем цифра 8. , потому что в случае числа 1 только два сегмента разделяют ток, тогда как для числа 8 все семь сегментов разделяют ток. если строите сами, смело добавляйте отдельные резисторы 🙂

И все! Теперь, когда мы поняли схему, мы можем приступить к ее сборке!

Сборка схемы

Прежде чем мы начнем, я хочу немного рассказать об микросхеме CD4026, а также о 7-сегментном светодиодном дисплее. Они поставляются в специальном корпусе, и в этих корпусах есть штифты, а на этих штырях есть номера. И, честно говоря, всегда полезно подумать о том, куда и что подключать, прежде чем это делать 🙂

CD4026 поставляется в двухрядном корпусе с 16 общими контактами, поэтому его корпус также называется DIP16. Здесь вы можете увидеть соглашение о нумерации контактов:

7-сегментные индикаторы состоят из семи светодиодов (или восьми, если они имеют десятичную точку). У них есть один общий вывод, который может быть катодом или анодом:

Семь сегментов выровнены таким образом, что могут отображать все числа от 0 до 9, а также некоторые буквы. Вот типичная распиновка такого дисплея:

Хорошо! Теперь, когда это не так, мы можем начать строить схему!

  • Шаг 1

    Положите перед собой макетную плату с 400 контактами 🙂

  • Шаг 2

    Сначала соедините две шины питания с обеих сторон. Это будет очень удобно в дальнейшем.

  • Шаг 3

    Затем поместите микросхему CD4026 в ряд 20. Убедитесь, что выемка микросхемы направлена ​​вверх к верхней части макетной платы.

  • Шаг 4

    Используйте два коротких провода для подключения контакта 16 (VDD) CD4026 к шине +9 В и контакта 8 (GND) к шине заземления.

  • Шаг 5

    Поместите 7-сегментный дисплей на макетную плату. Убедитесь, что это дисплей с общим катодом.

  • Шаг 6

    Добавьте резистор 470 Ом к контакту 8 7-сегментного дисплея и соедините его с землей.

  • Шаг 7

    Вставьте два тактильных переключателя. Существует только одна ориентация, в которой они помещаются на макетную плату. Если они не подходят, попробуйте повернуть их на 90 градусов 🙂

    На фото мы вставили выключатели в 4 ряд ​​(и слева и справа). При нажатии левой кнопки будет электрическое соединение между рядами 4 и 6 слева. То же самое относится и к кнопке справа. Помните, что два ряда слева и справа на макетной плате независимы.

  • Шаг 8

    Теперь пришло время настроить CD4026.

    Подключите его контакт 2 (CI, запрет синхронизации) к земле, а контакт 3 (DEI, вход включения дисплея) к шине +9В.

  • Шаг 9

    Теперь мы можем добавить подтягивающий резистор R1 (4,7 кОм) между контактом 1 (часы) и землей, а также подтягивающий резистор R2 (4,7 кОм) между контактом 15 (сброс) и землей.

  • Шаг 10

    Вставьте противодребезговой конденсатор C2 (1 мкФ) между контактом 1 (тактовый сигнал) и контактом 2 (блокировка тактового сигнала) CD4026.

    Важно: Убедитесь, что отрицательный вывод конденсатора подключен к контакту 2!

  • Шаг 11

    Вставьте фильтрующий конденсатор C1 (100 нФ) где-нибудь рядом с CD4026 на шине питания между +9В и земля.

    В этом конденсаторе нет необходимости, когда вы питаете схему от батареи, но мне нравится включать его на тот случай, если я когда-нибудь решу запустить эту схему от источника питания.

  • Шаг 12

    Подсоедините одну сторону каждого переключателя к шине +9В.

  • Шаг 13

    Подключите другую сторону переключателей к CD4026.

    Левый переключатель будет увеличивать счетчик, поэтому соедините ряд 6 слева с контактом 1 (часы) CD4026.

    Правый переключатель сбросит счетчик, поэтому соедините ряд 6 справа с контактом 15 (сброс) CD4026.

  • Шаг 14

    Теперь пришло время соединить семь сегментов дисплея. Я придерживаюсь здесь не алфавитного порядка (сегменты от a до g), а более прагматичного подхода.

    Соедините контакт 10 7-сегментного дисплея (ряд 14 слева) с контактом 7 CD4026 (ряд 26 слева; сегмент g).

  • Шаг 15

    Соедините контакт 9 7-сегментного дисплея (ряд 13 слева) с контактом 7 CD4026 (ряд 25 слева; сегмент f).

  • Шаг 16

    Подключите контакт 2 7-сегментного дисплея (ряд 13, справа) к контакту 9CD4026 (ряд 27 справа; сегмент d).

  • Шаг 17

    Соедините контакт 1 7-сегментного дисплея (ряд 14, справа) с контактом 11 CD4026 (ряд 25, справа; сегмент e).

  • Шаг 18

    Соедините контакт 4 7-сегментного дисплея (ряд 11 справа) с контактом 13 CD4026 (ряд 23 справа; сегмент c).

  • Шаг 19

    Соедините контакт 7 7-сегментного дисплея (ряд 11, левый) с контактом 10 CD4026 (ряд 26, правый; сегмент a).

    Этот провод немного неудобен, потратьте некоторое время и согните его, пока вам не нравятся все углы, и он хорошо подходит.

  • Шаг 20

    Соедините контакт 6 7-сегментного дисплея (ряд 10 слева) с контактом 12 CD4026 (ряд 24 справа; сегмент b).

    Этот провод также немного неудобен, потратьте некоторое время и согните его, пока вам не нравятся все углы, и он хорошо подходит.

  • Шаг 21

    Готово! Подсоедините красный провод зажима 9 В к шине +9 В, а черный провод к шине заземления.

И все! Если вы нажмете левую кнопку, счетчик должен увеличиться один за другим. После достижения 9он возвращается к нулю. Если вы хотите сбросить счетчик, нажмите правую кнопку.

Что делать, если что-то не работает?

Да, это было со всеми 🙂 Вы строите схему в меру своих возможностей, а она почему-то не работает. Это совершенно нормально! Самое замечательное, что это всегда можно исправить!

Когда я впервые построил эту схему давным-давно, она не работала, и я чуть не сдался. Я очень рада, что не сделала! В итоге я разобрался с проблемой и заработал. Итак, давайте сделаем то же самое здесь!

Далее я перечислю распространенные проблемы с их решениями. Если ваша схема по-прежнему не работает, свяжитесь с нами в социальных сетях, и мы все исправим!

  • Проблема: CD4026 нагревается!
    Отключите аккумулятор, вы подключили его наоборот! Убедитесь, что положительная клемма аккумулятора подключена к шине +9 В (красная), а отрицательная клемма подключена к шине заземления (синяя).
  • Проблема: Счетчик не включается.
    Во-первых, убедитесь, что в вашей батарее остался заряд 🙂 Убедитесь, что шины питания с обеих сторон подключены правильно (шаг 1). Также убедитесь, что контакт «display enable in» на CD4026 подключен к +9 В (шаг 8). Также проверьте, подключен ли контакт 8 7-сегментного дисплея к земле через резистор 470 Ом (шаг 6).
  • Проблема: счетчик не увеличивается.
    Такое часто случается. Убедитесь, что контакт 2 (блокировка часов) подключен к земле (шаг 8). Также дважды проверьте, что подтягивающий резистор на выводе сброса (вывод 15 CD4026) на самом деле подключен к земле, а не к +9.В (шаг 9). Также убедитесь, что ваши кнопки работают. Кнопка вставлена ​​правильно? Есть только один способ вставить тактильные переключатели в макетную плату, но, возможно, вы были слишком амбициозны и врезали его? Убедитесь, что ориентация переключателя соответствует изображению 🙂 Иногда (очень редко) может случиться так, что в вашей кнопке есть механический дефект. Если вы думаете, что это так, снимите кнопку и подключите два провода к рядам 4 и 6. Увеличится ли значение счетчика, если вы подключите эти провода вручную? Если да, то ваша кнопка мертва.
  • Проблема: Счетчик не сбрасывается.
    Правильно ли вставлена ​​кнопка? Сверьтесь с картинками (шаг 7) и убедитесь, что они расположены правильно 🙂 Также проверьте, не повреждена ли кнопка. Вы можете удалить его и заменить двумя свободными проводами. Если вы подключите провода и счетчик сбрасывается, то ваша кнопка, вероятно, мертва.
  • Проблема: Счетчик увеличивается более чем на 1 при каждом нажатии кнопки.
    Это может произойти, когда кнопка «подпрыгивает». По этой причине мы включили конденсатор С2 емкостью 1 мкФ. Убедитесь, что конденсатор подключен правильно. Если он подключен правильно, попробуйте заменить его на большее значение 2,2 мкФ или даже 10 мкФ. Это ограничит скорость счетчика (это означает, что вы больше не сможете быстро нажимать кнопку), но должно помочь. Иногда полезно использовать другой переключатель, потому что некоторые переключатели не очень хороши и сильно дребезжат.

Это все, о чем я сейчас могу думать. Дайте мне знать, если я что-то забыл!

Видео на YouTube

Я рассмотрел весь этот урок в специальном видео на YouTube:

Заключительные мысли

Поздравляем! Вы построили счетчик, это здорово!

Что дальше? Вы можете себе представить, что существует множество различных приложений для счетчиков. Вот несколько возможных идей:

  • Вы можете каскадирует счетчики последовательно, поэтому вместо счета от 0 до 9 вы сможете считать от 0 до 99. Это можно сделать, подключив CO (вывод, контакт 5) к CLK (часы, контакт 1) второго счетчика CD4026 и так далее. Затем второй счетчик отображает десятки.
  • Что, если вы хотите считать, скажем, до 7 вместо 9? Вы можете использовать логические элементы CMOS, чтобы проверить выход на определенное число и подключить его к выводу сброса (вывод 15).
  • Если вы подключите тактовый вывод к сигналу 1 Гц, каскадируете счетчик с другим и сбросите его на 60, вы в основном построили 1/3 тактового сигнала! Затем вы можете продублировать этот этап для минут и построить третий этап, который сбрасывается на 24, чтобы завершить часы.
  • Я уверен, что можно сделать гораздо больше!

Как бы это ни было весело, мы оставим эти идеи на будущее. Идея этого урока состоит в том, чтобы заинтересовать вас электроникой, и я надеюсь, что смогу убедить вас, что электроника — это очень весело.

Если вы останетесь, мы сможем заняться более сложными проектами 🙂 Большое спасибо за внимание, увидимся!

Содержание

  1. Что вам нужно?
  2. Схема
  3. Построение схемы
  4. Что делать, если что-то не работает?
  5. Видео на YouTube
  6. Заключительные мысли

О программе FriendlyWire

Учебники и проекты по электронике для начинающих. Откройте для себя радость электроники! Продолжай читать.

Необходимые компоненты

1 × 400-контактная макетная плата (ссылка)
1 × Батарея блока 9 В + зажим для батареи
1 × ИС счетчика CD4026 (ссылка)
2 × кнопки (комплект)
1 × Резистор 470 Ом (ссылка, комплект)
2 × Резистор 4,7 кОм (ссылка, комплект)
1 90 384 × Электролитический конденсатор 1 мкФ (ссылка, комплект)
1 × керамический конденсатор 100 нФ (ссылка, комплект)
1 × общий катод , комплект)
17 × перемычка провода (или одножильный провод AWG 24/0,6 мм) (ссылка 1, ссылка 2)

Нажмите на элемент, чтобы узнать больше.

Необходимые инструменты

1 × бокорез
1 × плоскогубцы

Ресурсы

  • CD4026 техническое описание

Давайте построим сообщество

  • @FriendlyWire

Как вы заинтересовались электроникой? Чему вы хотите научиться? Подключайтесь и делитесь своей историей!

Облако тегов

  • CD4026
  • десятичный счетчик
  • 7-сегментный дисплей
  • общий катод
  • подавление дребезга
  • удобный для начинающих
  • схема 900 36
  • tutorial

CD4026BE CD4026 CMOS Декадный счетчик/делитель на 7 сегментов — Juried Engineering

от Juried Engineering

Поделись этим:

Описание :

CD4026BE состоит из 5-ступенчатого декадного счетчика Джонсона и выходного декодера, который преобразует код Джонсона в 7-сегментный декодированный выходной сигнал для управления одним каскадом на цифровом дисплее.

Эти устройства особенно выгодны в устройствах отображения, где важны низкое рассеивание мощности и/или малое количество корпусов.

Входы, общие для обоих типов: CLOCK, RESET и CLOCK INHIBIT; общими выходами являются CARRY OUT и семь декодированных выходов (a, b, c, d, e, f, g). Дополнительные входы и выходы для CD4026B включают вход DISPLAY ENABLE, а также выходы DISPLAY ENABLE и UNGATED «C-SEGMENT». Сигналы, характерные для CD4033B, — это ВХОД ГАШИРОВАНИЯ Пульсаций и ВХОД ПРОВЕРКИ ЛАМПЫ, а также ВЫХОД ГАШИРОВАНИЯ Пульсаций.

Высокий уровень сигнала RESET сбрасывает десятичный счетчик до нуля. Счетчик продвигается вперед на один счет при положительном переходе тактового сигнала, если сигнал CLOCK INHIBIT низкий. Продвижение счетчика по тактовой линии запрещается, когда сигнал CLOCK INHIBIT имеет высокий уровень. Сигнал CLOCK INHIBIT может использоваться как тактовый сигнал с отрицательным фронтом, если линия тактового сигнала поддерживается на высоком уровне. На счетчике JOHNSON предусмотрена антиблокировочная система, что обеспечивает правильную последовательность подсчета. Сигнал CARRY-OUT (C из ) завершает один цикл каждые десять циклов CLOCK INPUT и используется для тактирования следующей декады непосредственно в многодекадной счетной цепочке. Семь декодированных выходных сигналов (a, b, c, d, e, f, g) освещают соответствующие сегменты семисегментного дисплея, используемого для представления десятичных чисел от 0 до 9.. 7-сегментные выходы имеют высокий уровень при выборе в CD4033B; в CD4026B эти выходы становятся высокими только тогда, когда DISPLAY ENABLE IN имеет высокий уровень.

В комплекте:

  • CD4026BE

Особенности этого артикула:

  • Счетчик и 7-сегментное декодирование в одном корпусе
  • Простой интерфейс с 7-сегментными дисплеями
  • Полностью статический счетчик: от постоянного тока до 6 МГц (тип.) при В DD = 10 В
  • Идеально подходит для маломощных дисплеев
  • Выход разрешения отображения (CD4026B)
  • «Гашение пульсаций» и проверка лампы (CD4033B)
  • 100% испытано на ток покоя при 20 В
  • Стандартные симметричные выходные характеристики
  • Параметрические номиналы 5 В, 10 В и 15 В
  • Тактовые входы с триггером Шмитта

Применение:


  • 7-сегментный десятичный дисплей с подсчетом декад
  • 7-сегментный десятичный дисплей с частотным разделением
  • Часы, часы, таймеры (например, ÷60, ÷60, ÷ 12 счетчик/дисплей)
  • Драйвер счетчика/дисплея для счетчиков

Состояние:

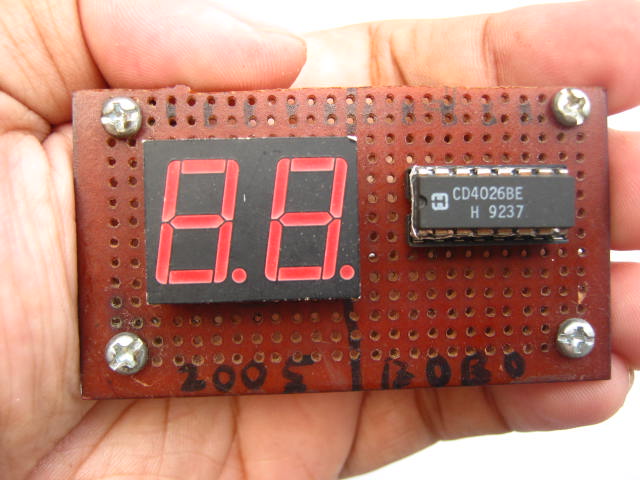

  • Новый и аутентичный компонент (компоненты) — CD4026BE КМОП-счетчик/делитель декад с декодированными 7-сегментными выходами дисплея и микросхемами включения дисплея.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
