Части микроскопа и их функции: полное руководство по устройству оптического микроскопа

Какие основные части есть у оптического микроскопа. Как устроен микроскоп и для чего нужна каждая его деталь. Какие возможности увеличения дает современный оптический микроскоп.

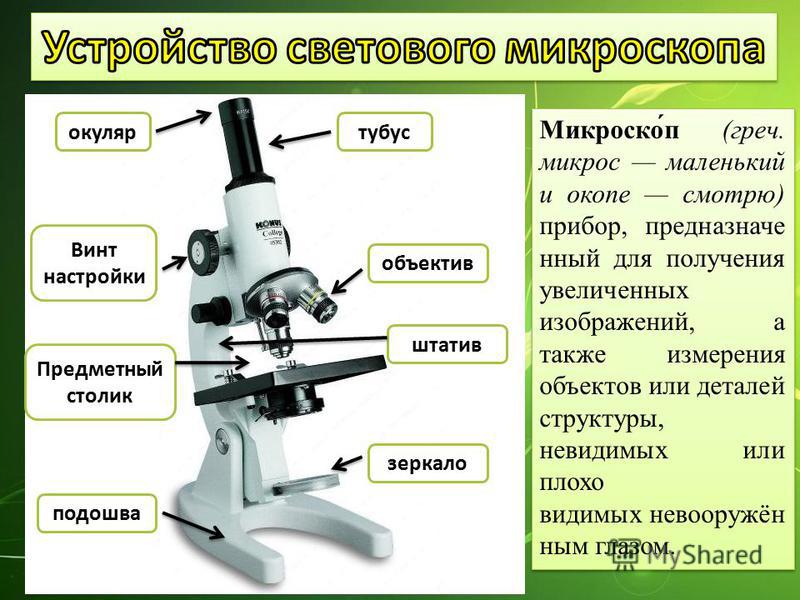

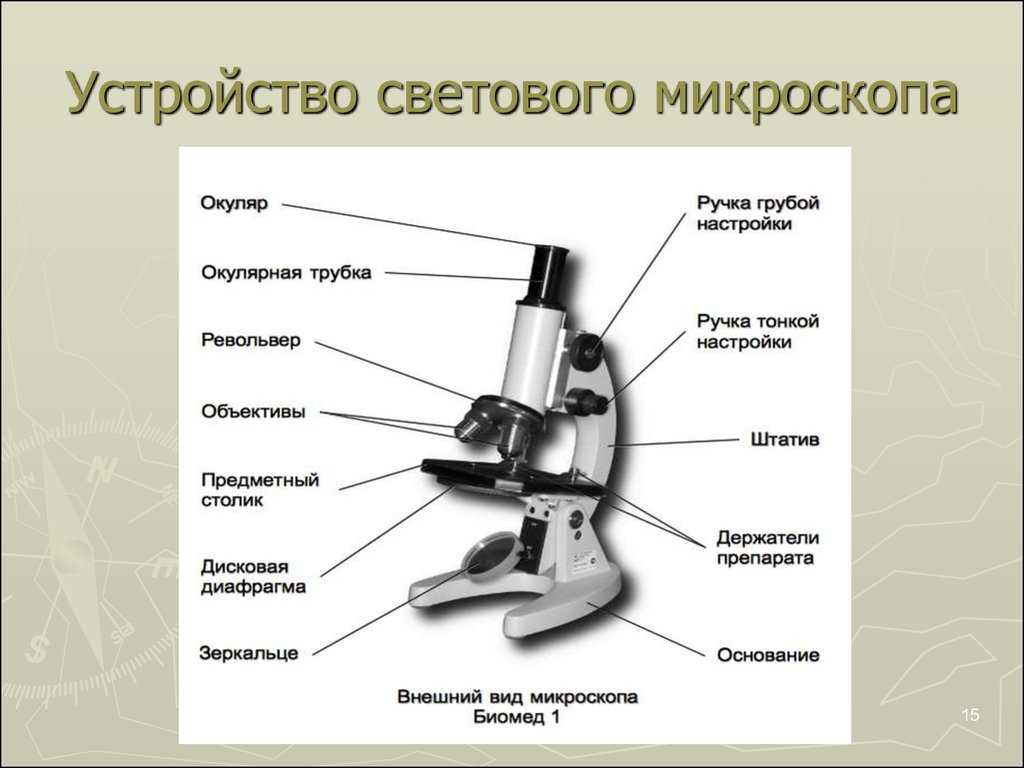

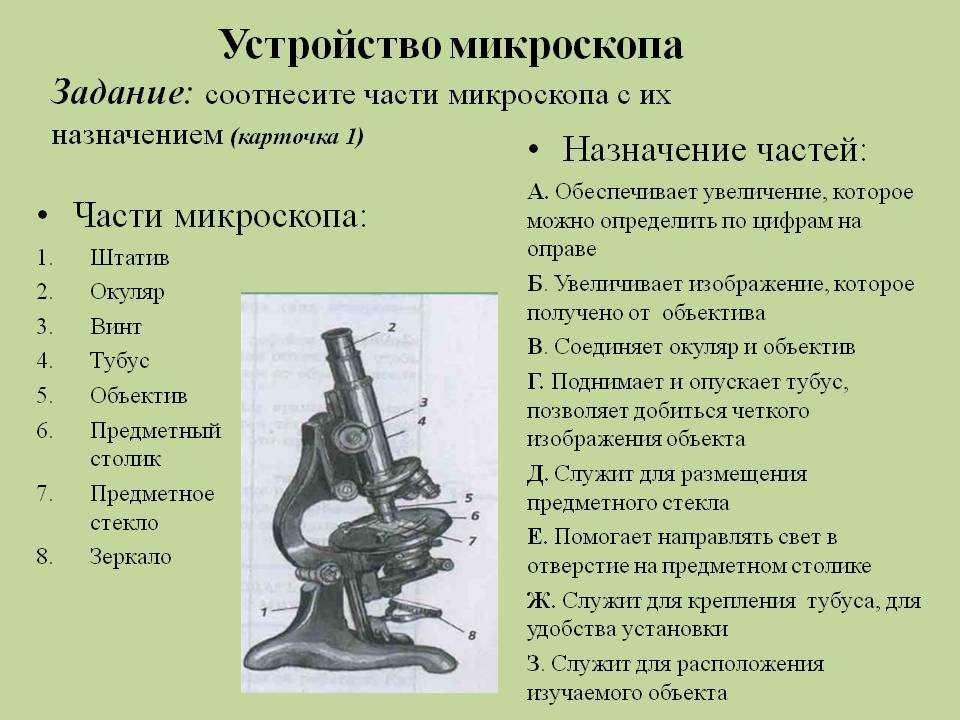

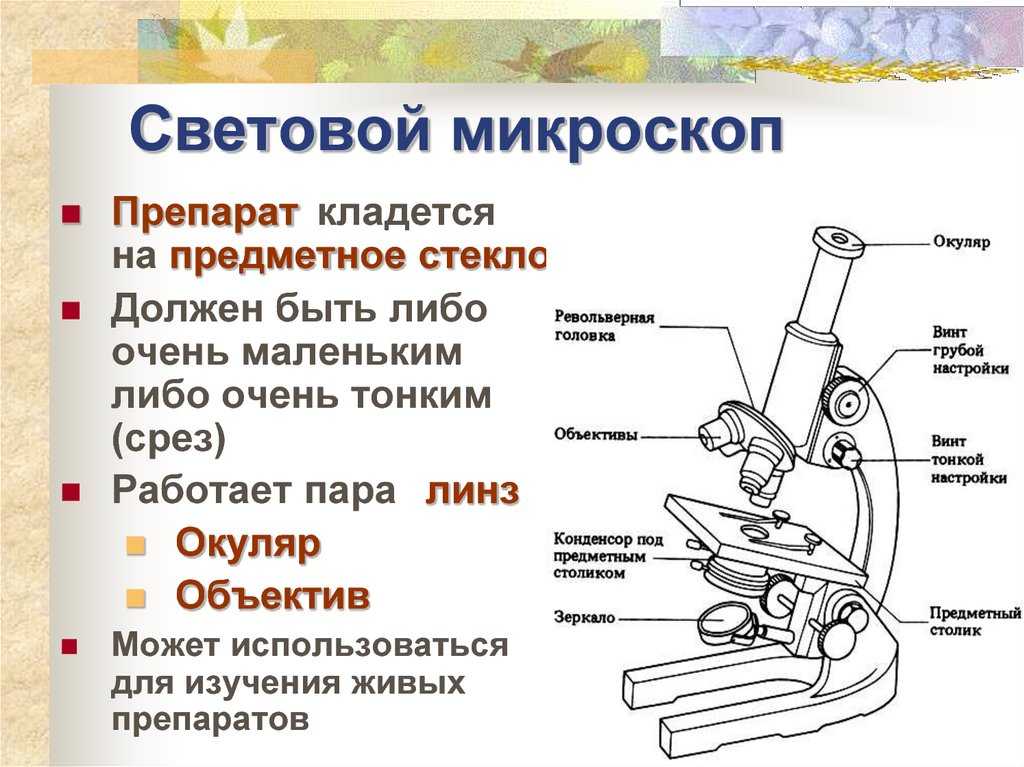

Основные части оптического микроскопа

Оптический микроскоп состоит из двух основных частей — оптической системы и механической. Оптическая система отвечает за увеличение и формирование изображения, а механическая обеспечивает настройку и фокусировку. Рассмотрим подробнее компоненты каждой из этих систем.

Оптическая система микроскопа

В оптическую систему входят следующие ключевые элементы:

• Окуляр — линза, через которую смотрит наблюдатель. Обычно обеспечивает 10-кратное увеличение.
• Объектив — основная увеличивающая линза микроскопа. Может давать увеличение от 4х до 100х.
• Конденсор — собирает и фокусирует свет на исследуемом образце.
• Осветитель — источник света для освещения препарата.

Механическая система микроскопа

Механическая часть включает:

• Штатив — основание и тубусодержатель микроскопа.
• Предметный столик — площадка для размещения препаратов.
• Револьвер — поворотное устройство для смены объективов.
• Макро- и микровинты — для грубой и точной фокусировки.

Функции основных частей оптического микроскопа

Каждый элемент микроскопа выполняет свою важную функцию в процессе получения увеличенного изображения исследуемого объекта. Рассмотрим назначение ключевых компонентов:

Окуляр микроскопа

Окуляр располагается в верхней части тубуса микроскопа и выполняет несколько важных функций:

• Дополнительно увеличивает изображение, сформированное объективом (обычно в 10 раз).
• Формирует удобное для наблюдения мнимое изображение.
• Позволяет корректировать индивидуальные особенности зрения наблюдателя.

Какое увеличение дает окуляр микроскопа? Стандартные окуляры обеспечивают 10-кратное увеличение, но существуют модели с кратностью от 5х до 30х.

Объектив микроскопа

Объектив является ключевым элементом оптической системы микроскопа. Его основные функции:

• Создание сильно увеличенного действительного изображения объекта.
• Сбор света от препарата и формирование изображения в фокальной плоскости окуляра.
• Определение разрешающей способности и качества изображения микроскопа.

Какое увеличение дает объектив? Стандартный набор объективов обычно включает линзы с увеличением 4х, 10х, 40х и 100х.

Возможности увеличения современного оптического микроскопа

Общее увеличение оптического микроскопа определяется произведением увеличения объектива и окуляра. При стандартной комплектации это позволяет получить следующие варианты:

• 40х (4х объектив + 10х окуляр)
• 100х (10х объектив + 10х окуляр)
• 400х (40х объектив + 10х окуляр)
• 1000х (100х объектив + 10х окуляр)

Какое максимальное увеличение может дать оптический микроскоп? Теоретически предел составляет около 2000х, но на практике качественное изображение обычно получают при увеличении до 1000-1500х.

Дополнительные компоненты современных микроскопов

Помимо базовых элементов, современные микроскопы часто оснащаются дополнительными устройствами, расширяющими их возможности:

• Цифровые камеры для фото- и видеофиксации изображений
• Системы автофокусировки
• Моторизованные предметные столики
• Флуоресцентные осветители
• Поляризационные фильтры

Как эти компоненты улучшают работу микроскопа? Они позволяют автоматизировать процесс исследования, получать цифровые изображения высокого качества, применять специальные методы микроскопии.

Правила работы с оптическим микроскопом

Для получения качественных результатов при работе с микроскопом важно соблюдать определенные правила:

1. Начинайте наблюдение с объектива наименьшего увеличения
2. Используйте макровинт для грубой фокусировки, микровинт — для точной
3. Настраивайте освещение с помощью диафрагмы и конденсора
4. Правильно готовьте микропрепараты, используя чистые предметные стекла
5. Аккуратно обращайтесь с оптикой, регулярно очищайте линзы

Почему важно соблюдать эти правила? Они позволяют избежать повреждения микроскопа и препаратов, а также получить максимально четкое и информативное изображение.

Виды оптических микроскопов

Современные оптические микроскопы различаются по конструкции и назначению. Основные типы включают:

• Монокулярные — с одним окуляром
• Бинокулярные — с двумя окулярами для комфортного наблюдения двумя глазами
• Тринокулярные — с дополнительным выходом для камеры
• Стереомикроскопы — для наблюдения объемных объектов
• Инвертированные — с объективами снизу для работы с культурами клеток

Какой тип микроскопа выбрать? Это зависит от конкретных задач исследования, бюджета и личных предпочтений пользователя.

Развитие технологий оптической микроскопии

Несмотря на появление электронных и других типов микроскопов, оптическая микроскопия продолжает развиваться. Современные тенденции включают:

• Создание суперразрешающих микроскопов, преодолевающих дифракционный предел
• Развитие методов флуоресцентной и конфокальной микроскопии
• Интеграцию оптических микроскопов с системами анализа изображений
• Разработку портативных и мобильных микроскопов

Как эти технологии меняют возможности оптической микроскопии? Они позволяют наблюдать все более мелкие структуры, исследовать живые объекты, автоматизировать анализ и сделать микроскопию доступнее.

Что такое и как устроен оптический микроскоп

В XXI веке оптические микроскопы превратились из нишевого научного инструмента в мощную технологию, которую используют врачи, инженеры и ученые.

Что такое оптический микроскоп?

Оптический микроскоп — это устройство, которое использует свет для увеличения, что позволяет видеть объекты, которые слишком малы или слишком далеки, чтобы их можно было увидеть невооруженным глазом.

Приобрести данное устройство вы можете на сайте компании «Интерген», intergen.ru/catalog/mikroskopyi. Магазин продает микроскопы от компании “Олимпус”. Компания «Интерген» занимается поставкой оборудования для лабораторий (клиник) ЭКО. Главные направления — поставка микроскопов Olympus, инкубаторов CO2, центрифуг, криохранилищ

Как работает оптический микроскоп Olympus?

Оптический микроскоп использует линзы для отклонения и фокусировки света, а затем используется для увеличения объекта. Обычно он состоит из трубки, которую можно вращать вокруг своей оси и перемещать вверх и вниз.

Источником света служит лампа накаливания или вольфрамово-галогенная лампа.

Увеличение оптического зависит от числа используемых в нем линз. Обычно встречаются три типа линз — плосковыпуклые, плосковогнутые и менисковые (или составные) выпуклые.

Существует два типа оптических микроскопов: простой и составной.

Функции

Оптический микроскоп — это устройство, используемое для увеличения объектов. Свет собирается линзой объектива, которая фокусируется на диоптрийной линзе, которая дополнительно перефокусирует свет на полупрозрачное предметное стекло. Двигатель поворачивает две или более ручки фокусировки под образцом для получения четких изображений наблюдаемого объекта. Давайте посмотрим на различные части оптического микроскопа.

Сколько частей у оптического микроскопа?

Оптический микроскоп состоит из трех частей: объектива, окуляров и тубуса.

Объектив — это конец основного корпуса микроскопа, который остается рядом с вашим глазом и фиксируется на том, на что вы смотрите. Окуляры представляют собой две линзы, которые располагаются по обе стороны глаз; они образуют увеличительное стекло, которое позволяет вам видеть вещи более подробно. Наконец, трубка представляет собой полую балку, которая поддерживает детали, когда вы смотрите на объект через окуляр.

Окуляр — это линза микроскопа, которая собирает и фокусирует свет, а затем этот свет проецируется на исследуемый объект. Окуляр имеет решающее значение, потому что он может увеличить ваше изображение, делая объект более крупным и точным. Это может быть жизненно важно для более точных наблюдений за микроскопическими объектами. В хорошем микроскопе должно быть две или три линзы, по одной в каждом окуляре, чтобы вы могли видеть точное изображение того, что находится на предметном стекле, без помех от других особенностей.

Объектив, револьвер или револьверная головка, прилагаемые к оптическому микроскопу, гарантируют, что свет от образца будет направлен точно на поверхность детектора (ПЗС, КМОП и т. д.), что значительно уменьшит соотношение между ярким и темным светом. полевые условия. Это помогает увеличить контраст для определенных образцов в процедурах микроскопии, таких как измерения клеточного фенотипа и тканевой архитектуры.

Особенности школьного микроскопа

Школьный микроскоп применяется только на уроках биологии для изучения загадочного строения растений и спор грибов. Благодаря микроскопу, перед детьми открывается невидимый мир, и появляется возможность самостоятельно рассмотреть и изучить структурное строение частичек мироздания. Изучение микроскопа подталкивает детей начать изучать строение окружающего мира через окуляр увеличительного стекла. Все невидимое становится видимым.

Школьные микроскопы относятся к средней ценовой градации и имеют строгие заданные параметры:

1. Микроскоп выполняется с минимальным количеством съемных частей, поэтому на держателе закреплены осветительное стекло, монокуляр и объективы;
2. Оптика должна быть стеклянная, а все подвижные части, которые передвигаются механическим способом – металлические;
3. Станина микроскопа выполняется литой, с пропиленовой подкладкой для исключения возможности скольжения по столу;
4. Школьные микроскопы считаются микроскопами плоского поля, так как используют только проходящий через препарат свет;
5. Расчетный срок эксплуатации школьного микроскопа составляет 5 лет, так как он предназначен для обучения не привыкших к обращению с точными приборами детей.

С помощью школьного микроскопа, дети могут увидеть приближенные к ним клетки самых различных растений и животных. Для лабораторного анализа детям не требуется приносить большие куски подопытного материала, достаточно маленького тонкого среза лезвием. На лабораторном столике такой срез препарируется, чистится, и помещается под укрывное стекло. Чтобы иметь возможность рассмотреть слабоокрашенные клетки, применяются спиртовые растворы йода. Подкрашенный препарат, помещенный на смотровой столик, микроскопа передает картинку живой клетки, которая живет и размножается в реальном времени под взглядом в окуляр.

Правила работы школьным микроскопом:

• микроскоп ставится штативом к школьнику на удаленном расстоянии от края стола;
• свет подается поворотом световой линзы, сосредоточенный на отверстии предметного столика;
• приготовленный препарат кладется на предметный столик и прижимается двумя зажимами;
• поворачивая ручку движения, опустить тубус на расстояние, которое колеблется на отметке 1-2мм;
• регулировочным винтом, поднимая тубус, добиться четкости изображения;
• по окончании работы следует накрыть микроскоп чехлом.

К более современным школьным микроскопам относятся модели с дополнительными функциями:

• встроенная цифровая камера с интерфейсом и возможностью подключения к компьютеру;
• возможность выводить изображение на компьютерный экран;
• дополнительное автономное освещение, благодаря чему можно рассматривать препарированные части в любое время суток;
• электрическое питание от встроенных батареек позволяет брать микроскоп на природу, и на месте изучать понравившиеся растения.

Ко всем положительным качествам такого микроскопа подмешивается один большой минус – такие микроскопы значительно дороже обычных школьных микроскопов, поэтому позволить их себе могут только богатые частные школы.

Какие части микроскопа и их функции?

Микроскоп используется для увеличения мелких предметов. Микроскопы часто используются в научных или образовательных учреждениях для наблюдения за объектами и живыми организмами, которые не видны невооруженным глазом. Важно узнать о различных частях микроскопа, чтобы понять, как работают эти устройства, чтобы получить максимальную отдачу от этого важного научного инструмента.

Можете ли вы назвать все части микроскопа? Важно знать, как правильно маркировать части микроскопа, и здесь есть все, что вам нужно знать о частях микроскопа и их функциях.

Содержание

Зачем вам знать о деталях микроскопа?

Изучение деталей микроскопа дает вам систему отсчета. Вы можете использовать правильные термины для общения с другими учеными или студентами.

Это очень важно при даче инструкций. Если вы преподаватель, вам следует уделить время обучению студентов различным частям микроскопа, чтобы вы могли дать подробные инструкции о том, как подготовить микроскоп и безопасно его использовать.

Знание правильных терминов для различных частей микроскопа также поможет вам в устранении неполадок. Вы сможете найти информацию о конкретной части, с которой у вас возникли проблемы, и выяснить, как исправить проблему.

Например, если вы хотите найти общее увеличение поля, на которое вы смотрите прямо сейчас, вам нужно знать увеличение объектива и окуляра. Однако перед этим вам нужно определить, какой из них является объективом, а какой — окуляром.

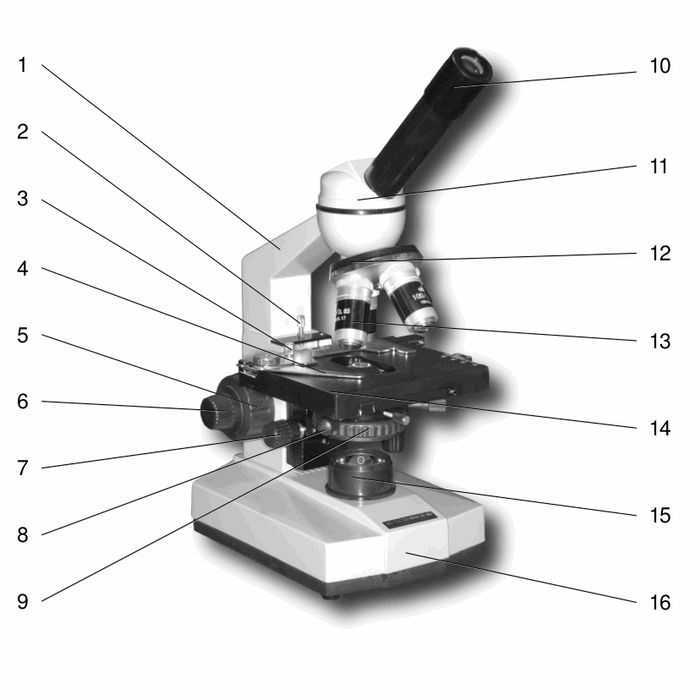

16  Общие части микроскопа

Если вы новичок в микроскопе и не знакомы с частями микроскопа, начало работы может быть довольно пугающим. Как только вы разберетесь с частями микроскопа, вам будет намного легче ориентироваться и начинать наблюдать за своим образцом, а это самое интересное!

Для Понимания Бэттера мы делим эти части на две разные категории в зависимости от их фракции.

1) Конструктивные детали

1. Head (Body)
2. Arm
3. Base

2) Optical Parts

1. Eyepiece
2. Eyepiece tube
3. Objective lenses
4. Revolving Nosepiece (Turret)
5. Rack stop
6. Coarse adjustment Ручки
7. Ручки точной настройки
8. Столик
9. Зажимы предметного столика
10. Диафрагма
11. Осветитель
12. Конденсор
13. Диафрагма

1) Структурные части0069

Три основных структурных компонента сложного микроскопа — это головка, основание и плечо.

• Головка/корпус содержит оптические части в верхней части микроскопа
• Основание микроскопа поддерживает микроскоп и содержит осветитель
• Кронштейн соединяется с головкой микроскопа и поддерживает микроскоп . Он также используется для переноски микроскопа. Некоторые высококачественные микроскопы имеют шарнирный рычаг с более чем одним шарниром, что позволяет больше перемещать микроскопическую головку для лучшего обзора.

При переноске составного микроскопа всегда старайтесь поднимать его одновременно за кронштейн и основание.

2) Оптические части

Оптическая система микроскопа обычно состоит из осветителя (включая источник света и собирающую линзу), конденсора предметного столика, образца, объектива и окуляра. Оптические части микроскопа используются для просмотра, увеличения и получения изображения образца, помещенного на предметное стекло. Эти детали включают:

1) Окуляр:

Окуляр или окулярная линза — это тип линзы, которая крепится к различным оптическим устройствам, таким как телескопы и микроскопы. Он назван так потому, что обычно это линза, которая находится ближе всего к глазу, когда кто-то смотрит через устройство. Проще говоря, это место, куда вы направляете свой взгляд, чтобы увидеть изображение.

Окуляр увеличивает основное изображение, создаваемое объективом; тогда глаз может использовать полное разрешение объектива, чтобы его можно было увидеть человеческим глазом.

2) Тубус окуляра:

Тубус окуляра удерживает окуляры над объективом. Это мост между окуляром и объективом. Головки бинокулярных микроскопов обычно имеют кольцо регулировки диоптрий, которое позволяет учитывать возможные несоответствия нашего зрения в одном или обоих глазах.

3) Объективы:

Объектив микроскопа находится внизу рядом с образцом. Это основные линзы, используемые для визуализации образцов. Они имеют мощность увеличения 40x-100X.

В простейшем случае это очень мощное увеличительное стекло с очень коротким фокусным расстоянием. Его подносят очень близко к исследуемому образцу, чтобы свет от образца сфокусировался внутри трубки микроскопа.

4) Револьверная головка или револьверная головка:

Револьверная головка микроскопа, также известная как револьверная головка, находится под головкой микроскопа и фиксирует линзу объектива над апертурой предметного столика путем вращения в любом направлении.

Револьверная головка — это часть микроскопа, которая удерживает два или более объектива и может вращаться для легкого изменения увеличения (увеличения). Объективы: Обычно на микроскопе вы найдете 3 или 4 объектива. Они почти всегда состоят из 4-кратного, 10-кратного, 40-кратного и 100-кратного увеличения.

5) Ограничитель стойки:

Ограничитель стойки представляет собой небольшой винт, который крепится рядом со столиком. Вам не нужно регулировать стопор штатива микроскопа. Настройка по умолчанию предотвратит расположение предметного столика слишком близко к линзам объектива.

Это настройка, которая определяет, насколько близко линза объектива может подойти к предметному стеклу. Он устанавливается на заводе и не дает учащимся проворачивать мощную линзу объектива в предметное стекло и ломать предметы.

6) Ручки грубой настройки:

Ручка грубой настройки, расположенная на кронштейне микроскопа, перемещает предметный столик вверх и вниз для фокусировки на образце. Зубчатый механизм регулировки производит большое вертикальное перемещение предметного столика лишь при частичном обороте ручки.

Ручку грубой настройки следует использовать только с объективом с наименьшим увеличением. Как только он окажется в фокусе, вам останется только использовать точный фокус. Использование грубой фокусировки с более высокими линзами может привести к тому, что линза врежется в предметное стекло.

7) Ручки точной регулировки:

Ручки точной регулировки, в отличие от ручек грубой регулировки, будут перемещать столик намного медленнее и дадут вам больше контроля над движением столика вверх или вниз.

Ручки точной настройки используются для фокусировки на более мелких деталях просматриваемого образца. Такие объективы, как малое и высокое увеличение, используются с ручкой точной настройки для получения более четкого изображения в более высоком разрешении.

8) Столик:

Все микроскопы имеют столик, на котором образец (обычно установленный на предметном стекле) помещается для наблюдения. Столы часто оснащены механическим устройством, которое удерживает предметное стекло на месте и может плавно перемещать предметное стекло вперед и назад, а также из стороны в сторону.

9) Зажимы предметного столика:

Зажимы предметного столика удерживают слайд на месте. Если у вас есть настоящие сценические клипы, они работают точно так же, как клипы. Они прижимаются пружиной, и вы просто поднимаете зажим и вставляете затвор под него. Клипса будет удерживать слайд на месте.

Если у вас есть механический предметный столик, зажимы действуют больше как тиски, в которых вы регулируете зажимы, чтобы зажать слайд на месте. Затем вы можете повернуть ручки механического столика, чтобы переместить слайд в нужное положение.

10) Апертура:

Апертура — это отверстие в центре предметного столика микроскопа, через которое на предметный столик попадает свет. Числовая апертура связана, но это скорее концепция, связанная с углом конуса света, проходящего через предметный столик, чем составная часть микроскопа.

11) Осветитель:

Осветитель встроен в основание большинства микроскопов. Назначение осветителя состоит в том, чтобы обеспечить равномерный свет высокой интенсивности в месте полевой апертуры, чтобы свет мог проходить через конденсор к образцу.

Осветитель, как можно понять из названия, является источником света микроскопа. Большинство микроскопов имеют встроенный источник постоянного света на 110 вольт, который светит вверх через апертуру предметного столика микроскопа.

Хотя большинство микроскопов имеют встроенный осветитель, генерирующий свет, существуют микроскопы старой школы, которые имеют зеркало в качестве осветителя и отражают свет, исходящий от внешнего источника света, вверх через предметный столик микроскопа для освещения образца.

12) Конденсор:

Конденсор используется для сбора и фокусировки света от осветителя на образец. Он расположен под предметным столиком, часто в сочетании с ирисовой диафрагмой. Ирисовая диафрагма регулирует количество света, попадающего на образец. Он расположен над конденсатором и под сценой.

Он служит для сбора волновых фронтов от источника света микроскопа и их концентрации в конусе света, который освещает образец с равномерной интенсивностью по всему полю зрения.

13) Ирисовая диафрагма:

Ирисовая диафрагма регулирует количество света, попадающего на образец. Он расположен над конденсатором и под сценой. Большинство высококачественных микроскопов включают конденсор Аббе с ирисовой диафрагмой. Вместе они контролируют как фокус, так и количество света, попадающего на образец.

Все части микроскопа и их функции

Микроскоп является важной частью лаборатории, но знаете ли вы уже все части микроскопа и их функции? На самом деле этот инструмент довольно знаком, чтобы знать и использовать. Это началось даже в раннем возрасте, то есть в студенческом возрасте. Но не обязательно уже знать все части. Хотя каждая часть микроскопа играет одинаково важную роль. Любопытно, какие части и функции? Ознакомьтесь с полным объяснением GeneCraft Labs ниже.

Оглавление

Типы микроскопов

Прежде чем приступить к объяснению частей микроскопа и их функций, следует сначала ознакомиться с типами. Всего существует два типа микроскопов, а именно световые и электронные микроскопы.

Световые микроскопы подразделяются на две части: препаровальные микроскопы, используемые для наблюдения за поверхностью объектов, и монокулярные и бинокулярные микроскопы для наблюдения за внутренней частью клеток.

Монокулярный микроскоп имеет только один окуляр. Напротив, бинокулярный микроскоп имеет два окуляра, которые могут использоваться обоими глазами одновременно.

Принцип работы самого электронного микроскопа заключается в использовании источника энергии электронов для увеличения изображения объекта исследования.

Компоненты микроскопа и их функции

Теперь пришло время обсудить детали микроскопа и их функции. Сам микроскоп состоит из двух частей. Есть оптическая и механическая части.

Оптические детали

Оптика состоит из четырех компонентов. Состоит из:

1. Окулярная линза

Окуляр, расположенный непосредственно над микроскопом, является первым источником зрения для пользователя. Его функция заключается в формировании реального изображения объектива. Количество окулярных линз в монокулярном микроскопе всего одно, поэтому его можно использовать одним глазом. Однако для окулярной линзы в бинокулярном микроскопе их две, так что пользователь может иметь оба глаза одновременно.

2. Линза объектива

Линза объектива расположена близко к объекту. Функция этой линзы заключается в увеличении изображения наблюдаемого объекта от 10 до 100 раз.

3. Прожектор

Рефлектор представляет собой регулирующее зеркало, которое используется для отражения света на диафрагму.

4. Конденсор

Конденсор используется для сбора света, отраженного регулирующим зеркалом. Свет фокусируется на объекте.

механическая часть

Механическая часть состоит из семи компонентов, а именно:

1. Тубус микроскопа

Тубус микроскопа используется для регулировки фокуса. Затем еще одной функцией является связь между линзой объектива и окуляром.

2. Револьвер

Револьвер действует как рычаг для поддержки линзы объектива, чтобы облегчить настройку значения наблюдения микроскопа.

3. Зажим объекта

Зажим для предмета удобен для фиксации предметного стекла, чтобы его можно было легко перемещать в процессе наблюдения.

4. Мембрана

Мембрана — это компонент, который находится на подготовительном столе. Его работа состоит в том, чтобы определить, сколько света попадает и фокусируется на объекте наблюдения.

5. Таблица объектов

Как следует из названия, таблица объектов используется в качестве контейнера для размещения объектов наблюдения.
