Что такое KA2209. Каковы основные характеристики KA2209. Для каких устройств подходит KA2209. Какие преимущества дает использование KA2209. Как правильно подключить и настроить KA2209.
Обзор микросхемы KA2209: мощный аудиоусилитель в компактном корпусе
KA2209 — это интегральная микросхема двухканального аудиоусилителя мощности, разработанная компанией Samsung Electronics. Данная микросхема предназначена для применения в портативных аудиоустройствах, где требуется качественное усиление звука при низком напряжении питания и малом энергопотреблении.
Основные характеристики KA2209:
- Двухканальный усилитель мощности
- Напряжение питания: 1.8-9В
- Выходная мощность: до 0.5 Вт на канал (при 4 Ом)
- Низкий ток потребления в режиме ожидания
- Малые нелинейные искажения
- 8-выводной корпус DIP
- Рабочая температура: -20°C до +70°C
Особенности и преимущества использования KA2209
Микросхема KA2209 имеет ряд важных преимуществ, делающих ее отличным выбором для портативной аудиотехники:
- Широкий диапазон напряжения питания позволяет использовать KA2209 как с батарейным, так и с сетевым питанием
- Низкое энергопотребление в режиме ожидания продлевает время работы от аккумулятора
- Малые габариты корпуса DIP8 обеспечивают компактность конечного устройства
- Встроенная защита от перегрева и короткого замыкания повышает надежность
- Низкий уровень нелинейных искажений гарантирует высокое качество звучания
Области применения аудиоусилителя KA2209
Благодаря своим характеристикам, KA2209 находит применение в различных портативных аудиоустройствах:
- Портативные MP3/MP4 плееры
- Мобильные телефоны и смартфоны
- Планшетные компьютеры
- Портативные игровые консоли
- Bluetooth-колонки
- Радиоприемники
- Диктофоны

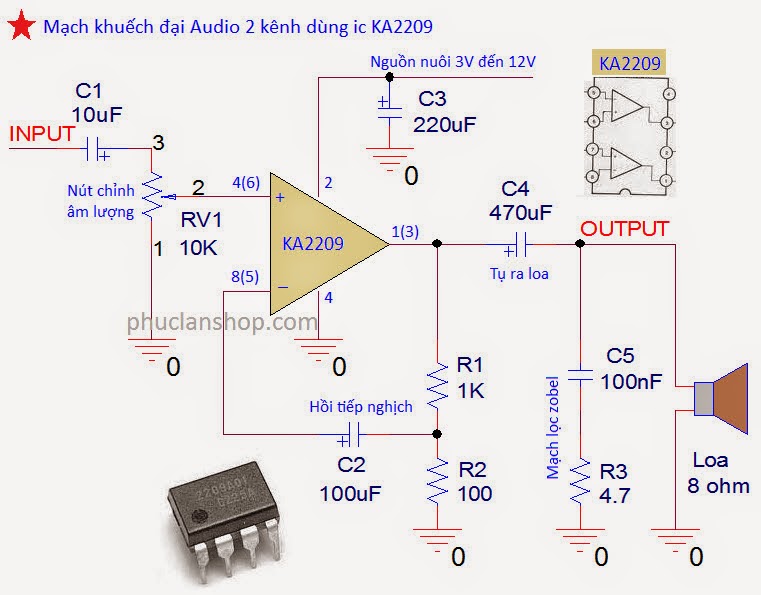

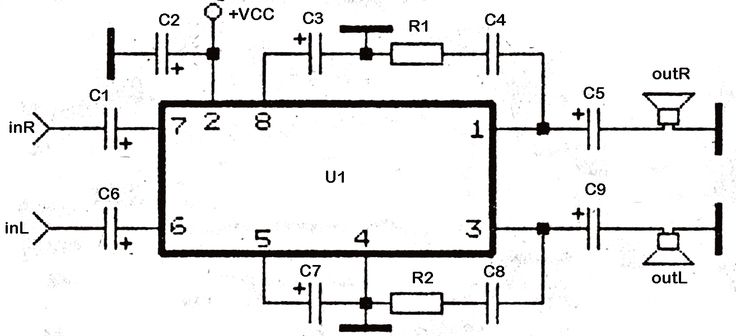

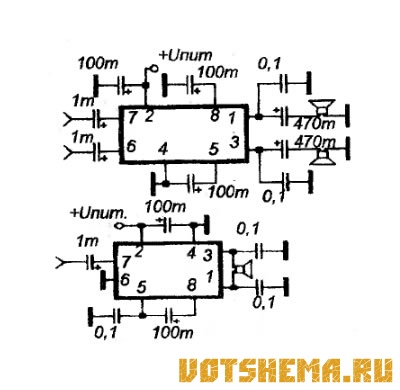

Схема типового включения KA2209
Для корректной работы KA2209 требуется минимум внешних компонентов. Типовая схема включения выглядит следующим образом:- Вывод 1 (NF1) — через конденсатор 100нФ на землю
- Вывод 2 (IN1) — вход первого канала
- Вывод 3 (Vcc) — напряжение питания
- Вывод 4 (IN2) — вход второго канала
- Вывод 5 (NF2) — через конденсатор 100нФ на землю
- Вывод 6 (OUT2) — выход второго канала
- Вывод 7 (GND) — общий провод (земля)
- Вывод 8 (OUT1) — выход первого канала
Между выходами и динамиками рекомендуется включить электролитические конденсаторы емкостью 100-220 мкФ.
Особенности подключения и настройки KA2209
При использовании KA2209 следует учитывать несколько важных моментов:
- Напряжение питания не должно превышать 9В
- Рекомендуется использовать качественные блокировочные конденсаторы в цепях питания
- Для снижения наводок аудиовходы следует экранировать
- При работе на низкоомную нагрузку может потребоваться радиатор охлаждения
- Для защиты от переполюсовки рекомендуется включить диод в цепь питания
Сравнение KA2209 с аналогами
KA2209 имеет схожие характеристики с некоторыми другими популярными аудиоусилителями:
| Параметр | KA2209 | TDA2822M | PAM8403 |
|---|---|---|---|
| Напряжение питания | 1.8-9В | 1.8-12В | 2.5-5.5В |
| Выходная мощность (4 Ом) | 0.5 Вт | 1 Вт | 3 Вт |
| Корпус | DIP8 | DIP8 | SSOP16 |
KA2209 выигрывает у конкурентов по энергоэффективности и диапазону питающих напряжений, что делает его оптимальным выбором для батарейных устройств.
Рекомендации по выбору сопутствующих компонентов
Для получения наилучших характеристик при использовании KA2209 рекомендуется:
- Использовать качественные электролитические и керамические конденсаторы с низким ESR
- Применять резисторы с допуском не хуже 1%
- Выбирать динамики с номинальным сопротивлением 4-8 Ом
- Использовать стабилизированные источники питания с низким уровнем пульсаций
- При необходимости устанавливать входные RC-фильтры для подавления ВЧ-помех
Типичные проблемы при работе с KA2209 и их решение
При использовании KA2209 могут возникать некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их устранения:
- Искажения звука при большой громкости — уменьшите входной сигнал или используйте более мощный усилитель
- Фоновый шум — проверьте качество питания и экранирование входных цепей
- Перегрев микросхемы — установите радиатор или уменьшите напряжение питания
Перспективы развития и будущие модификации KA2209
Хотя KA2209 остается популярной микросхемой, технологии не стоят на месте. В будущем можно ожидать появления новых версий с улучшенными характеристиками:
- Увеличение выходной мощности при сохранении габаритов
- Снижение энергопотребления в режиме ожидания
- Интеграция дополнительных функций (например, эквалайзера)
- Уменьшение уровня нелинейных искажений
- Расширение диапазона рабочих температур
Эти усовершенствования позволят KA2209 оставаться конкурентоспособной на рынке аудиоусилителей для портативной электроники.
