Частотная сетка радиостанций Си-Би диапазона: полное руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое частотная сетка Си-Би диапазона. Как формировались сетки частот гражданских радиостанций. Какие существуют стандарты частот. Как выбрать правильную сетку для своей рации.

Содержание

Что такое частотная сетка Си-Би диапазона

Частотная сетка Си-Би диапазона — это набор фиксированных частот, на которых работают гражданские радиостанции. Си-Би диапазон охватывает частоты от 26,965 МГц до 27,855 МГц. В пределах этого диапазона выделены стандартные каналы связи с определенными центральными частотами.

Основные характеристики частотной сетки Си-Би:

Ширина каждого канала — 10 кГц
Стандартная сетка содержит 40 основных каналов
Существуют дополнительные «дырочные» каналы между основными
Частоты каналов кратны 5 кГц (например, 27,135 МГц)

История формирования сеток частот гражданского диапазона

Изначально в радиосвязи не было четкого деления на каналы. Но с развитием гражданской радиосвязи в 1950-60-х годах возникла необходимость стандартизации частот.

Ключевые этапы формирования сеток частот:

1957 год — в США разрешено свободное использование диапазона 27 МГц
1960-е годы — производители договорились о единой 40-канальной сетке
1970-е годы — сетка из 40 каналов стала стандартом в большинстве стран
1980-е годы — появление региональных модификаций стандартной сетки
1988 год — разрешение Си-Би диапазона в СССР, формирование «российской» сетки

Основные стандарты частотных сеток Си-Би

Существует несколько основных стандартов частотных сеток гражданского диапазона:

Европейская (международная) сетка

40 основных каналов
Частоты каналов заканчиваются на «5» (например, 27,135 МГц)
Используется в большинстве стран мира

Российская сетка

40 основных каналов
Частоты смещены на -5 кГц относительно европейской
Частоты каналов заканчиваются на «0» (например, 27,130 МГц)

Польская сетка

Аналогична российской сетке

Используется в некоторых странах Восточной Европы

Расширенные сетки частот Си-Би диапазона

Помимо базовых 40-канальных сеток, существуют расширенные варианты с дополнительными каналами:

«Дырки» — промежуточные каналы

5 дополнительных каналов между основными
Номера каналов: 56, 62, 68, 70, 74
Не поддерживаются многими импортными рациями

Многосеточные радиостанции

Имеют несколько сеток частот (от 5 до 10)
Позволяют работать в расширенном диапазоне частот
Могут быть запрещены к использованию в некоторых странах

Как выбрать правильную сетку частот для рации

При выборе сетки частот для радиостанции следует учитывать несколько факторов:

Законодательство страны, в которой планируется использование рации
Совместимость с рациями других пользователей
Наличие помех на определенных частотах в конкретной местности
Возможности конкретной модели радиостанции

В России на 2024 год официально разрешено использование следующих сеток частот без специального разрешения:

Сетка C (европейская) — 40 каналов
Сетка D (российская) — 40 каналов
5 дополнительных «дырочных» каналов

Частотные стандарты в современных радиостанциях

Современные модели гражданских радиостанций, как правило, поддерживают работу в нескольких стандартах частотных сеток. Это позволяет использовать одну рацию в разных странах, переключая сетки при необходимости.

Основные обозначения сеток в радиостанциях:

E или EU — европейская сетка
PL — польская/российская сетка
D — расширенная сетка (часто D и выше)

Некоторые производители используют свои обозначения сеток. Например, в рациях DRAGON центральная сетка обозначается буквой E.

Правовые аспекты использования частотных сеток

При использовании гражданских радиостанций необходимо соблюдать законодательство страны, в которой ведется радиообмен. Основные правовые моменты:

В России разрешено использование сеток C и D без специального разрешения
Мощность передатчика ограничена 4 Вт для AM/FM модуляции
Запрещено использование расширенных сеток без специального разрешения
При выезде за границу необходимо уточнять правила использования раций

Нарушение правил использования частот может привести к штрафам и конфискации оборудования.

Перспективы развития частотных сеток Си-Би диапазона

Несмотря на развитие современных средств связи, гражданский диапазон 27 МГц остается востребованным среди различных групп пользователей. Перспективы развития частотных сеток включают:

Унификацию стандартов в разных странах
Расширение доступного диапазона частот

Внедрение цифровых технологий передачи данных
Интеграцию с другими системами связи

Однако любые изменения в частотных сетках требуют согласования на международном уровне и внесения изменений в законодательство отдельных стран.

Заключение

Частотная сетка Си-Би диапазона — важный элемент гражданской радиосвязи, обеспечивающий совместимость оборудования и упорядоченное использование радиочастотного спектра. Знание особенностей различных стандартов частот позволяет эффективно использовать радиостанции и соблюдать законодательные требования.

Радио Ликбез: Что такое нули и пятерки, дырки, сетки в рации?

Очередной выпуск Радио Ликбеза. В этом небольшом видео информация о том, что такое нули и пятерки, как формировались сетки частот радиостанций гражданского диапазона, и что такое дырки в сетках частот.

Что такое сетки, что такое частотные стандарты, и что такое региональные стандарты

Сегодня мы попробуем внести ясность в вопросы, с которыми сталкиваются почти все пользователи раций.

Итак, часто можно услышать: «я работаю в российской сетке», или «я стою в сетке С», или «рация настроена на сетку PL». Во всех этих случаях используется одно и то же слово «сетка», однако при этом имеются в виду абсолютно разные вещи. Попробуем в этом разобраться.

Экскурс в историю развития Си-Би связи

Изначально в радиосвязи никаких каналов не было. Раций было мало, места в эфире много, работай где хочешь. Но уже с 40-50-х годов 20 века начались попытки навести в эфире порядок. Для начала каждой категории пользователей были выделены свои частоты или диапазоны частот, за пределами которых они работать не имели права. Например, частоты 150-400 кГц были отданы под радиовещание, 500 кГц – была международная частота для подачи сигнала SOS, 525-1600 кГц – снова радиовещательный участок, 1830-1950 кГц был отдан радиолюбителям для любительской радиосвязи, дальше шли разные участки для служебных передатчиков, потом радиовещательные диапазоны, потом снова любительские частоты, и так далее. Внутри каждого участка частот существуют свои строгие правила использования, за соблюдением которых следят специальные государственные службы.

Однако в 1957 году в США был принят закон, разрешающий использовать диапазон 27 МГц, грубо говоря, любой домохозяйке, и с 60-х годов 20 века производители начали массово продавать качественные недорогие рации всем желающим. А для того, чтобы максимально упростить использование и не загружать водителям и домохозяйкам головы лишней информацией, производители договорились между собой, и все рации оснастили переключателем каналов, привязав к каждому из каналов свою частоту, на всех рациях одинаковую. Так появилась стандартная американская сетка частот из 40 каналов.

Европейская сетка частот

Например, частота нашего всеми любимого 15 канала – 27135 кГц, 20-го – 27205 кГц, а 40-го – 27405 кГц. В настоящее время эта сетка частот действует в США, а также в большинстве европейских стран, поэтому получила неофициальное название «европейской». Как мы видим, все частоты заканчиваются цифрой 5, поэтому второе название этой сетки – «пятерки». На дисплеях раций эта сетка обозначается или буквой «Е», или совсем никак не обозначается, как принятая по умолчанию.

Сетки частот других стран

По мере того, как гражданский диапазон 27 МГц проникал в европейские страны, он обрастал своими региональными особенностями. Где-то закон ограничивал на отдельных каналах мощность, где-то на определенных каналах можно было работать только в амплитудной модуляции, где-то только в частотной. В Западной Германии законодателям показалось мало 40 каналов, и к ним позже официально добавили еще 40, получив 80-канальную сетку. В Восточной Европе все частоты сместили вниз на величину 5 кГц, но об этом я скажу позже. А круче всего обошлись с каналами в Великобритании – они сделали свою сетку частот, не совместимую ни с кем. Именно эти региональные особенности и выражаются аббревиатурами: EU, EC, I, D2, PL, RU – они высвечиваются на дисплеях раций, сделанных для европейских рынков. Расшифровка этих аббревиатур может быть у каждого производителя своя, процедура переключения стандартов тоже отличается разнообразием, поэтому читайте инструкцию к рации, и, если Вы едете с рацией за границу, лучше заранее узнайте, какой стандарт Вам нужно будет выставить при пересечении границы, тем более что там за этим следят несколько строже, чем на наших бескрайних просторах.

Российская сетка частот

В 1988 году диапазон 27МГц добрался и до России, тогда еще входящей в состав Советского Союза. Сначала у нас попытались пойти своим путем, и ввели нестандартную сетку частот, но очень быстро пришли к 40-канальной сетке, такой же, как в Польше. Наша «Российская» сетка частот отличалась от «европейской» – каждый канал был смещен вниз на 5 кГц, т.е. 15-му каналу соответствует частота 27.130 кГц, 20-му каналу – 27200 кГц, а 40-му – 27400 кГц. Как мы видим, все частоты заканчиваются на «0», и такая сетка частот получила название «нули». А поскольку она используется в Восточной Европе, а именно в странах Балтии, в Белоруссии, Украине, и особенно в Польше, она также называется «Польской» сеткой. На радиостанциях такая сетка частот обозначается буквами P, R, значками «-5», или просто «5», или названием польского регионального стандарта: PL, PX.

Что касается нашей страны, то так исторически сложилось, что радиостанции к нам долгое время поставлялись в основном те, что были предназначены для американского и западноевропейского рынка. Заморачиваться переделкой станций на официальную сетку с «нулями» захотели далеко не все, и основная масса пользователей работала, да и сейчас продолжает работать, «как есть», т.е. в «европейской» сетке частот. Еще раз подчеркну, и это надо запомнить: на территории России в основном все работают в «Европейской» сетке частот, а про «российскую» сетку в России почти все давно забыли, и вспоминают о ней, только подъезжая к Беларуси, Украине или Прибалтике.

Еще немного про сетки частот

Теперь разберем еще одно явление, так же в народе именуемое «сетками».

На пике развития си-би диапазона 40 каналов на всех стало катастрофически не хватать. И тут начали массово появляться станции, где помимо стандартной сетки в 40 каналов можно было включить другие сетки. Так, за 40-м каналом центральной сетки (частота 27405) начиналась следующая сетка, первый канал которой – 27415, и простиралась она до 40-го канала с частотой 27885. А ниже 1 канала (частота 26965) шла другая сетка, 40-й канал которой стоял на частоте 26955, а первый – на частоте 26515).

Первой массовой многосеточной станцией стал YOSAN JC-2204, пришедший к нам в далеком 1993 году. У него было 5 сеток: центральная – стандартная, и по две сетки вверх и вниз. Обозначались они буквами от A до E, основная (центральная) – C. Модель оказалось очень удачной, и выпускалась под разными названиями, включая слегка перелицованную версию под названием ALAN-78.

Каково же было удивление, когда появилась модель ALAN-78 Plus, абсолютно не похожая на простой 78-й, с десятью (!) сетками, при этом центральная обозначалась буквой D. То есть, чтобы работать в 15 канале (который тогда уже активно использовался), на ALAN-78 нужно было выставить канал 15С, а на ALAN-78 Plus – 15d. А потом появились несколько моделей радиостанций DRAGON с десятью сетками, где центральная сетка уже обозначалась буквой E. А еще позже под маркой Maycom были выпущены 15-сеточные модели раций, где, помимо сеток ABCDE, с центральной сеткой C, были еще сетка ABCDE с символом «минус», и ABCDE с символом «+».

Но дальше всех пошел французский PRESIDENT, у которого центральная сетка была «A», сетка выше – «B», сетка ниже – «C», две сетки выше – «D», две сетки ниже – «E», а всего этих сеток – от 5 до 10 штук на разных моделях.

Сейчас почти окончательно утвердился стандарт, по которому центральная сетка обозначается буквой D. Например, на всех станциях OPTIM 15-й канал в европейском стандарте обозначается 15-dE, в польском – 15-dP или 15-dR. А у других производителей даже в пределах одного модельного одной торговой марки встречаются разночтения: например на радиостанциях MegaJet моделей, 600, 800, 450-650-850 центральная сетка называется D, но при этом на MJ-50, 150, 500, 550 и 555 эта же сетка называется C, на MJ-3031M-Turbo – E. А на простых бюджетных MJ-100-200-300 сетки обозначаются буквами L, M и H (Low, Middle, High), центральная получается M, или, на старых модификациях MJ-300, совсем без буквы.

Именно из-за этой путаницы сейчас все чаще наряду с номером канала на дисплее высвечивается частота: 15-dE соответствует частоте 27. 135.

Правовые аспекты

Ну и напоследок необходимо упомянуть еще одно важное обстоятельство: работа в любой сетке, кроме центральной, является нарушением закона, и за это предусмотрено наказание в виде штрафа с изъятием аппаратуры, или без оного. Пока что в России за этим никто не следит, но кто его знает, что завтра будет? Поэтому, если рацией будет пользоваться неопытный человек, лучше по возможности сразу отключить

А находясь за границей, даже не пытайтесь проверять – может обойтись совсем не дешево, и уж точно неприятно: в лучшем случае останетесь без аппаратуры и заплатите штраф.

Автор статьи: Михаил Бирюков (Бобр)

Ликбез по дальности радиосвязи.

Ликбез по установке антенн.

Больше полезных материалов по радиосвязи здесь.

Всем удачи, 55, 73!

FAQ радиосвязи. Рации, радиостанции, радиосвязь

Что такое CB? По-английски — «Citizen Band», по-pусски — «гражданский диапазон» радио связи (с 26.970 МГц по 27.855 МГц). В России радиосвязь в CB диапазоне была разрешена в 1988 г.

Она предполагает наличие 2-х и более радиостанций, обеспечивающих связь в симплексном режиме (нажал — говори, отпустил — слушаешь). Допустимые виды модуляции радиочастоты: амплитудная — АМ, частотная — FM, однополосная — SSB (верхняя боковая полоса — USB, нижняя боковая полоса — LSB).

Разрешённая мощность передатчика: для FM — мощность несущей не более 10 Вт, АМ и SSB пиковая мощность не более 10 Вт (осенью 2013г разрешённую без регистрации для частных лиц мощность в FM и АМ ограничили уровнем 4 Вт, а разрешённые без регистрации частоты ограничили сеткой С), в SSB разрешена пиковая мощность до 12 Вт.

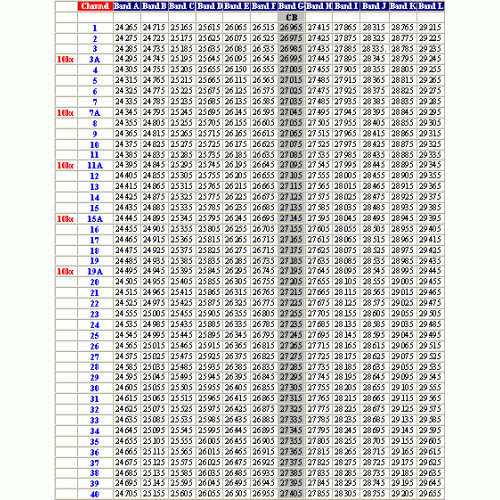

Что такое каналы и сетки? Канал — диапазон частот шириной 10кГц с центральными частотами, приведёнными ниже. Сетка — диапазон частот, вмещающий 40 каналов (45 — с так называемыми «дырками»). Для примера: Таблица частотных каналов сетки Севр (МГц):

1 — 26.965	8 — 27.055	70 – 27.145	23 — 27. 255	32 — 27.325
2 — 26.975	9 — 27.065	16 — 27.155	24 — 27.235	33 — 27.335
3 — 26.985	10 — 27.075	17 — 27.165	25 — 27.245	34 — 27.345
56 – 26.995	11 — 27.085	18 — 27.175	26 — 27.265	35 — 27.355
4 — 27.005	68 – 27.095	19 — 27.185	27 — 27.275	36 — 27.365
5 — 27.015	12 — 27.105	74 – 27.195	28 — 27.285	37 — 27.375
6 — 27.025	13 — 27.115	20 — 27.205	29 — 27.295	38 — 27.385
7 — 27.035	14 — 27.125	21 — 27.215	30 — 27.305	39 — 27.395
62 – 27. 045	15 — 27.135	22 — 27.225	31 — 27.315	40 — 27.405

Таблица частотных каналов сетки Девр (МГц):

1 — 27.415	8 — 27.505	70 – 27.595	23 — 27.705	32 — 27.775
2 — 27.425	9 — 27.515	16 — 27.605	24 — 27.685	33 — 27.785
3 — 27.435	10 — 27.525	17 — 27.615	25 — 27.695	34 — 27.795
56 – 27.445	11 — 27.535	18 — 27.625	26 — 27.715	35 — 27.805
4 — 27.455	68 – 27.545	19 — 27.635	27 — 27.725	36 — 27.815
5 — 27.465	12 — 27.555	74 — 27. 645	28 — 27.735	37 — 27.825
6 — 27.475	13 — 27.565	20 — 27.655	29 — 27.745	38 — 27.835
7 — 27.485	14 — 27.575	21 — 27.665	30 — 27.755	39 — 27.845
62 – 27.495	15 — 27.585	22 — 27.675	31 — 27.765	40 — 27.855

Это «европейская» сетка. Для «российской» сетки соответственно последняя цифра «0», т.е 27.155MHz – 16Ce, 27.150MHz – 16Cr. «Дырки» — с номерами больше 40, в так называемой «национальной нумерации» им присвоены специфические номера (56, 62, 68, 70, 74). В большинстве импортных раций, кроме самых современных моделей, дырок нет. Нумерация сеток — отдельный вопрос. Некоторые производители, например, Алан, смещают нумерацию сеток на 1 (т.

е. сетка С в алановской нумерации — Д). По принятым в официальных документах Минсвязи сетки — С и Д. На протяжении длительного времени в России в СиБи диапазоне были разрешены сетки С и Д при использовании радиостанций с выходной мощностью передатчика до 10 Вт. Но решением ГКРЧ № 13-20-08 от 03.09.2013г в диапазоне СиБи (26,960-27,410 МГц) без оформления разрешений на использование радиочастот или радиочастотных каналов разрешена выходная мощность передатчика с АМ/FM модуляцией не более 4 Вт, этим решением ГКРЧ разрешена для применения полоса радиочастот: «26960-27410 кГц (СиБи-диапазон), за исключением каналов с центральными частотами 26995 кГц, 27045 кГц, 27095 кГц, 27145 кГц и 27195 кГц, для личного пользования физическими лицами РЭС сухопутной подвижной службы с основными техническими характеристиками, указанными в приложении № 2 к настоящему решению ГКРЧ без оформления разрешений на использование радиочастот или радиочастотных каналов, при этом запрещается создание выделенных, технологических и других сетей связи, трансляция программ и рекламы, а применяемые РЭС не должны создавать вредных помех и не могут требовать защиты от помех со стороны других радиоэлектронных средств.

« Таким образом, без оформления разрешений на использование радиочастот или частотных каналов (т.е. без платы за использование частот) после 3 сентября 2013г можно использовать 85 каналов — сетка Севр (40 каналов), сетка Срос (40 каналов) и 5 «дырок в российской сетке частот (заканчивается на «0»; «дырки в европейской сетке — заканчивающиеся на «5» — 26995 кГц, 27045 кГц, 27095 кГц, 27145 кГц и 27195 кГц — изъяты из перечня частот, разрешённых в Си-Би диапазоне без получения разрешений, а про «дырки» в Российской сетке — 26990 кГц, 27040 кГц, 27090 кГц, 27140 кГц и 27190 кГц — ничего не сказано, они лежат в разрешённом диапазоне частот — следовательно, разрешены (как и были разрешены в России последние пару десятилетий). Решение ГКРЧ от 3 сентября убрало из перечня Си-Би частот, допущенных к использованию без оформления разрешений на использование частот, сетку Д (27,410 — 27,860 МГц) (которая была разрешена без оформления частотных разрешений последние пару десятков лет).
