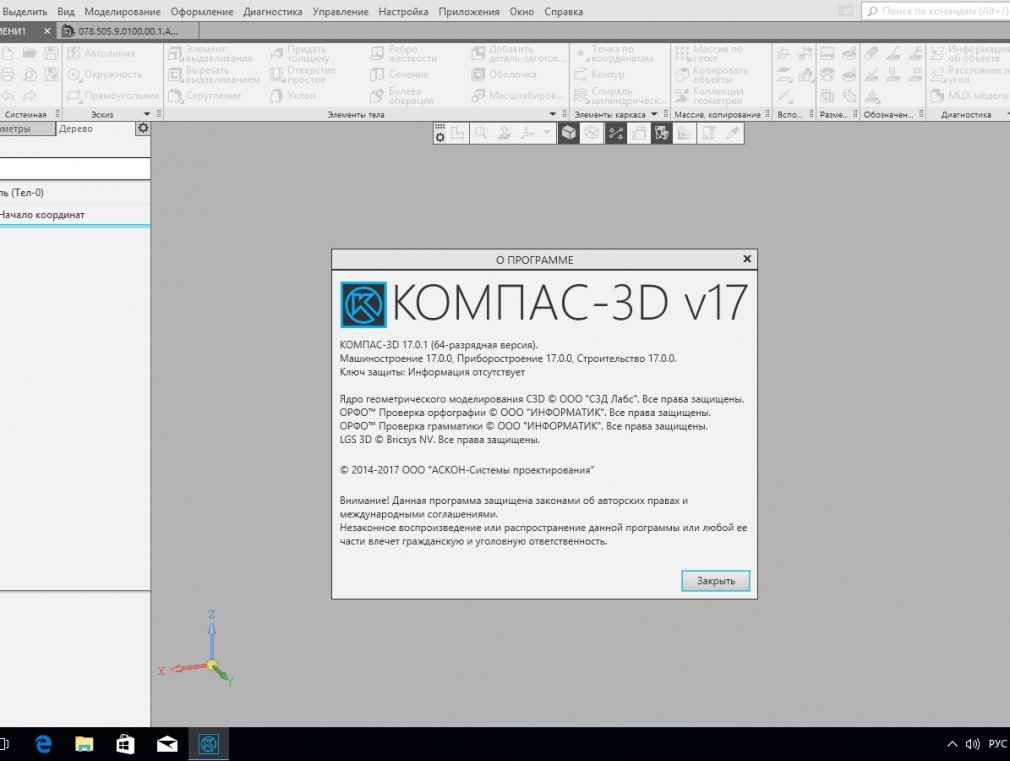

Компас v17: Вышел бесплатный КОМПАС-3D v17 Учебная версия

КОМПАС-3D v17. По-настоящему крутая версия уже с вами!

17 апреля 2017 г.

Вы его ждали, и вот он здесь: АСКОН объявляет о выходе КОМПАС-3D v17 – версии, которая позволит повысить скорость работы инженера на 20%! Кардинально измененные интерфейс и логика работы в системе, новые и словно заново родившиеся команды, бесшовно интегрированные в интерфейс КОМПАС-3D приложения, еще более свободный импорт и экспорт моделей… В общем, проектируйте и получайте удовольствие!

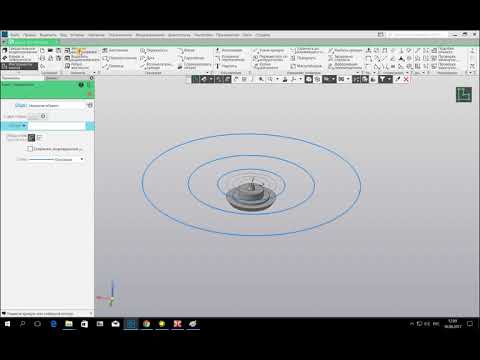

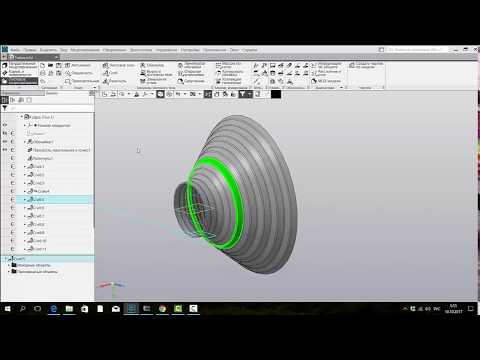

В новой версии максимум пространства отведено моделированию и минимум — самому интерфейсу. Теперь инструменты КОМПАС-3D будут под рукой там, где это удобно. Команда КОМПАС сделала все, чтобы инженер, работая над своей задачей, не отвлекался от идеи на кнопки и переключатели, а был сконцентрирован на объекте, над которым трудится — будь то большая сборка, отдельная деталь, чертеж, спецификация или просто текстовый документ. Внимание пользователя в КОМПАС-3D v17 приковано именно к тому, что

он создает, а не к кнопкам, которые для этого необходимы.

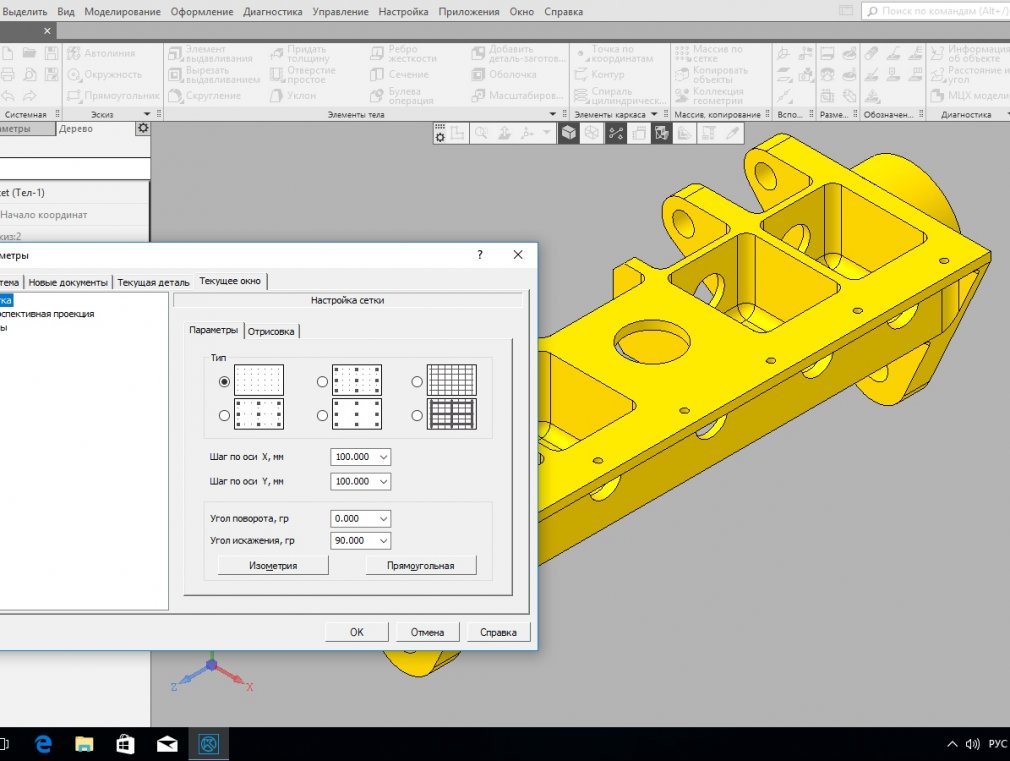

Интерфейс v17 учитывает условия многочасовой работы инженеров — запас контрастности позволяет работать при разном освещении, не напрягая зрение; а также специфику современных широкоформатных мониторов и даже смысловую нагрузку цветов — теперь пользователи могут выбирать 16 комбинаций цветовых схем в темной и светлой вариациях.

КОМПАС-3D v17 – это конкурентоспособная по функционалу и эргономике система проектирования мирового уровня. Например, в новой версии реализована актуальная для многих инженеров поддержка многомониторной работы — одновременно можно работать со сборкой и спецификацией, деталью и чертежом. Еще v17 умеет «подхватывать» лицензию на лету при потере связи с сервером лицензии или случайном изъятии физического ключа. Существенно увеличилась производительность системы при работе с насыщенными чертежами: перестраивается только видимая область чертежа, все остальное остается за кадром. Появилась удобная возможность свободного перемещения компонентов в сборке, не зафиксированных сопряжениями, без вызова каких-либо команд — как говорится, бери и тащи!

Само собой, не остались без новинок и приложения. Валы и механические передачи 3D позволяют создавать реалистичную резьбу, а в Оборудование:Металлоконструкции максимально автоматизирован процесс подготовки документации на спроектированную конструкцию. Кроме того, прямо внутри среды КОМПАС-3D появились и новые приложения! КОМПАС-Эксперт предназначен для автоматической проверки документов по заданным типам тестов на соответствие стандартам оформления, ограничительным перечням предприятия и правилам работы в КОМПАС-3D — реализовано уже более 80 проверок и их число растет. Еще одна новинка — приложение для проведения расчетов и построения чертежей и моделей часовых передач «Валы и механические передачи 3D. Часовые механизмы».

Хотите увидеть эти и другие новинки в действии и понять, как далеко шагнул новый КОМПАС-3D? Участвуйте в промотуре «КОМПАС-3D v17. Зарядись обновлением!», который стартует 19 апреля и пройдет более чем в 30 городах России и СНГ. На встречах с командой КОМПАС вы сможете узнать, где именно кроется прирост производительности в 20%, откроете секреты быстрого проектирования в новом интерфейсе и лично убедитесь в эргономичности v17.

Новый интерфейс и мощь функционала версии уже получили признание пользователей. 1500 человек смогли оценить преимущества КОМПАС-3D v17 в ходе бета-тестирования. Кроме того, более 600 предприятий поверили в новую версию еще на стадии ее разработки и оформили предзаказ v17 в рамках опережающего обновления: счастливчики получат весь арсенал v17 первыми, просто скачав новую версию из личного кабинета сайта технической поддержки! Однако с премьерой версии выгодные условия по переходу на v17 не заканчиваются: например, предприятия могут воспользоваться акцией «Трейд-ин. Замещение» по замене импортных САПР на КОМПАС-3D.

Кстати, пока шла разработка новой версии, команда КОМПАС-3D не раз делилась инсайдерскими подробностями, раскрывала подходы к тестированию, знакомила пользователей с предстоящими переменами. Хотите встретить v17 во всеоружии? Тогда кликайте!

КОМПАС-3D v17: всё тайное становится явным

Бета-тест КОМПАС-3D v17: знакомимся со Строительной конфигурацией

Скачать демоверсию

КОМПАС-3D v17 Home.

Основы 3D-проектирования. Часть 6. Создание переходника

В прошлых уроках мы познакомились с основами твердотельного и поверхностного и листового моделирования в КОМПАС-3D v17 Home, а также создали колесо для модели, мыльницу и скребок.

В этой статье мы построим переходник с вентилятора на пластиковую канализационную трубу диаметром 110 мм. Для построения будем использовать сборку, сопряжения и контекстное редактирование модели.

Для чего может пригодиться данная деталь? Допустим, вам надоело дышать испарениями от принтера и вы захотели сделать вентиляцию для отведения вредных газов. Один из самых простых способов — накрыть принтер картонной, фанерной или акриловой коробкой с компьютерным вентилятором и трубой для отведения на улицу или в вентиляционную систему многоквартирного дома. С таким переходником вы сможете использовать стандартный компьютерный вентилятор и стандартные пластиковые канализационные трубы, которые есть в любом магазине сантехники.

Вентилятор можно скачать отсюда. Скачивать его не обязательно, от вентилятора потребуется только посадочный размер. Вот он на рисунке:

Если не хотите скачивать готовую модель, то постройте эскиз и выполните элемент выдавливания на расстояние 3-4 мм.

Создаем сборку.

Запустим команду «Добавить компонент из файла». Выберем файл вентилятора.

Укажем начало координат.

Нажмём кнопку «Сменить направление» около Оси Z. Нажмём кнопку «Создать объект» или среднюю кнопку мыши.

Теперь вставим трубу. Запустим команду «Добавить из файла». Выберем из открытых файлов трубу.

Укажем произвольную точку. Выберем способ вставки «По сопряжениям»

Выберем сопряжение «На расстоянии»

Укажем ближайшую грань трубы и верхнюю грань вентилятора.

Ввёдём расстояние 50 мм

При необходимости переключим ориентацию и направление. Нажмём среднюю кнопку мыши, чтобы создать сопряжение.

Теперь выберем сопряжение «Соосность»

Укажем цилиндрические поверхности вентилятора и трубы. Нажмём среднюю кнопку мыши, чтобы создать сопряжение.

Нажмём кнопку «Создать объект» или среднюю кнопку мыши, чтобы завершить вставку детали.

Теперь построим переходник, который соединит вентилятор с внутренней поверхностью трубы.

Выделим плоскость XY. Нажмём кнопку «Создать деталь».

Введите название файла и нажмите кнопку сохранить.

Сборка перешла в режим «Контекстное редактирование». В этом режиме мы будем создавать деталь в контексте сборки. Также обратите внимание, что на плоскости автоматически был создан эскиз и мы находимся в режиме редактирования этого эскиза.

Нам нужно спроецировать наружный контур вентилятора. Запустим команду «Спроецировать объект» на панели «Геометрия».

Последовательно укажем участки, составляющие наружный контур вентилятора. При необходимости вы можете приближать и вращать модель.

Выйдем из режима «Эскиз», не покидая режим «Контекстное редактирование».

Выберем команду «Смещенная плоскость». Укажем плоскость XY и введём расстояние 50 мм (как между трубой и вентилятором).

Создадим эскиз на этой плоскости. Спроецируем в эскиз внутреннюю грань трубы. Выходим из режима «Эскиз».

Запускаем команду «Элемент по сечениям». Указываем в дереве оба построенных эскиза.

Теперь необходимо получить внутреннюю полость.

Создадим новый эскиз на верхней грани элемента по сечениям.

Спроецируем в него внутреннюю грань трубы.

Создадим эскиз на нижней грани элемента по сечениям.

Спроецируем в него внутреннюю грань вентилятора.

Запустим команду «Вырезать по сечениям». Укажем два последних созданных эскиза.

Теперь у переходника есть внутренняя полость.

Для сопряжения с трубой необходимо продлить переходник. Для этого новый эскиз нам не потребуется. Запустим команду «Элемент выдавливания», укажем верхнюю грань и расстояние 50.

КОМПАС-3D может строить элементы выдавливания не только на основе эскизов, но и на основе плоских граней.

Теперь необходимо разместить отверстия под крепёж. Сейчас крепиться можно только шурупами. Сделаем площадки для крепления под болты и гайки.

Создадим эскиз на плоскости ZY. Построим эскиз как на картинке. Построение начинайте с оси вращения.

Запустим команду «Вырезать вращением».

Создадим на одной из полученных площадок эскиз.

Спроецируем в эскиз все четыре отверстия вентилятора.

Запустим операцию «Вырезать выдавливанием». Установим способ «Через всё».

Выйдем из режима «Контекстное редактирование». Сохраним изменения.

Откроем деталь в новом окне:

Сохраним её в Stl с параметрами:

Поздравляю — вы создали свою первую деталь с использованием моделирования в контексте сборки!
