Конденсатор. Емкость конденсатора. Заряд конденсатора.

Основы

Емкость конденсатора. Заряд конденсатора.

Конденсатор — это электронное устройство, обладающее электрической емкостью, то есть способностью накапливать электрический заряд (заряжаться).

обозначение конденсатора на схемах

Самый простой конденсатор состоит из двух металлических пластин (обкладок), разделенных тонким слоем диэлектрика (изолятора), в качестве которого может служить воздух, фарфор, слюда, керамика, бумага или другой материал, обладающий достаточно большим сопротивлением.

Единицей электрической емкости конденсатора является фарада (Ф) — дань памяти великому английскому ученому Майклу Фарадею.

В радиоэлектронике используются конденсаторы, емкость которых составляет дробные единицы фарад: пикофарады (пФ), нанофарады (нФ), микрофарады (мкФ).

1 Ф (фарада) = 1000000 мкФ (микрофарад)
1 мкФ (микрофарада) = 1000 нФ (нанофарад) = 1000000 пФ (пикофарад)

1 нФ (нанофарад) = 1000 пФ (пикофарад)

керамические конденсаторы

Конденсаторы, как и резисторы, существуют постоянные и переменные. В зависимости от материала диэлектриков современные конденсаторы бывают: бумажные, керамические, слюдяные, электролитические и другие.

Наибольшее распространение имеют керамические конденсаторы. Емкость керамических конденсаторов составляет единицы — тысячи пикофарад.

обозначение электролитического конденсатора на схемах

Самой большой емкостью обладают электролитические конденсаторы, у которых в качестве изолятора используется тончайший слой окисла, получаемый электролитическим способом.

Емкость электролитических конденсаторов может достигать тысяч микрофарад. Электролитические конденсаторы, как правило, полярные, т. е. имеют положительный и отрицательный полюса. Нарушение правильной полярности при включении электролитического конденсатора в цепь недопустимо, так как может вывести его из строя.

электролитические конденсаторы

На корпусе конденсаторов наряду со значением их емкости и величиной ее возможного отклонения от номинала обычно указывается значение рабочего электрического напряжения. На конденсаторах, в основном, указано номинальное рабочее напряжение при постоянном токе. Включение конденсатора в цепь, напряжение в которой превосходит его рабочее напряжение, не допускается, так как происходит разрушение изолятора, вследствие чего конденсатор выходит из строя.

Конденсаторы, емкость которых можно менять в заданных интервалах, называются конденсаторами переменной емкости и подстроечными.

Для конденсаторов постоянной емкости на схеме рядом с условным графическим обозначением указывают значение емкости. При емкости менее 0,01 мкФ (10000 пФ) ставят число пикофарад без обозначения размерности, например, 15, 220, 9100. Для емкости 0,01 мкФ и более ставят число микрофарад.

У электролитических конденсаторов возле одной из обкладок ставят плюс. Такой же знак обычно стоит и на корпусе конденсатора около соответствующего вывода. Также чаще всего указывают номинальное напряжение.

Для конденсаторов переменной емкости и подстроечных указывают пределы изменения емкости при крайних положениях ротора, например, 6…30, 10…180, 6…470.

Маркировка конденсаторов

При обозначении номинала на зарубежных керамических конденсаторах часто используется специальная кодировка, при которой последняя цифра в числе обозначает количество нулей (емкость в пикофарадах). Например:

Маркировка конденсатора
Номинал
471
470 пФ
103
10 000 пФ (0.01 мкФ)
104
100 000 пФ (0.1 мкФ)
154
150 000 пФ (0.15 мкФ)
334
330 000 пФ (0.33 мкФ)

Заряд конденсатора

Рассмотрим процесс накопления конденсатором электрической энергии. Подсоединим обкладки конденсатора к полюсам источника тока. В момент замыкания цепи на обкладках конденсатора начнет накапливаться заряд. Как только напряжение на конденсаторе уравнивается с напряжением источника, процесс заряда конденсатора закончится и ток в цепи станет равным нулю. Таким образом, по окончании заряда цепь постоянного тока окажется разомкнутой. Если теперь несколько увеличить напряжение источника, то конденсатор накопит еще некоторый заряд. Чем больше емкость конденсатора, тем больший заряд будет на его обкладках при заданном значении напряжения между обкладками.

Если цепь конденсатора и источника постоянного тока разорвать, то конденсатор остается заряженным. Заряженный конденсатор может быть использован в качестве источника энергии, которая накоплена в нем в виде энергии электрического поля зарядов на обкладках. Именно таким образом используют конденсатор в солнечных двигателях BEAM-роботов. Источником электроэнергии при этом является солнечная батарея.

Посмотрим, что произойдет, если теперь подключить заряженный конденсатор, например, к светодиоду (с учетом полярностей). В получившейся цепи снова потечет ток (ток разряда конденсатора). Этот ток имеет направление, противоположное току заряда, то есть вытекает из положительно заряженной обкладки конденсатора как из положительного полюса источника. По мере разряда напряжение на конденсаторе уменьшится, и ток в цепи начнет убывать. В момент окончания разряда энергия конденсатора окажется полностью израсходованной, и ток в цепи исчезнет.

микрофарад [мкФ] в аттофарад [аФ] • Электрическая емкость • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц измерения

Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления. Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыИмпульс (количество движения)Импульс силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер реактивной мощностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева

Сенсорный экран этого планшета выполнен с использованием проекционно-емкостной технологии.

Общие сведения

Использование емкости

Конденсаторы — устройства для накопления заряда в электронном оборудовании

Историческая справка

Маркировка конденсаторов

Примеры конденсаторов

Ионисторы

Емкостные сенсорные экраны

Поверхностно-емкостные экраны

Проекционно-емкостные экраны

Общие сведения

Измерение емкости конденсатора номинальной емкостью 10 мкФ с помощью осциллографа-мультиметра

Электрическая емкость — это величина, характеризующая способность проводника накапливать заряд, равная отношению электрического заряда к разности потенциалов между проводниками:

C = Q/∆φ

Здесь Q — электрический заряд, измеряется в кулонах (Кл), — разность потенциалов, измеряется в вольтах (В).

В системе СИ электроемкость измеряется в фарадах (Ф). Данная единица измерения названа в честь английского физика Майкла Фарадея.

Фарад является очень большой емкостью для изолированного проводника. Так, металлический уединенный шар радиусом в 13 радиусов Солнца имел бы емкость равную 1 фарад. А емкость металлического шара размером с Землю была бы примерно 710 микрофарад (мкФ).

Так как 1 фарад — очень большая емкость, поэтому используются меньшие значения, такие как: микрофарад (мкФ), равный одной миллионной фарада; нанофарад (нФ), равный одной миллиардной; пикофарад (пФ), равный одной триллионной фарада.

В системе СГСЭ основной единицей емкости является сантиметр (см). 1 сантиметр емкости — это электрическая емкость шара с радиусом 1 сантиметр, помещенного в вакуум. СГСЭ — это расширенная система СГС для электродинамики, то есть, система единиц в которой сантиметр, грам, и секунда приняты за базовые единицы для вычисления длины, массы и времени соответственно. В расширенных СГС, включая СГСЭ, некоторые физические константы приняты за единицу, чтобы упростить формулы и облегчить вычисления.

Использование емкости

Конденсаторы — устройства для накопления заряда в электронном оборудовании

Условные обозначения конденсаторов на принципиальных схемах

Понятие электрической емкости относится не только к проводнику, но и к конденсатору. Конденсатор — система двух проводников, разделенных диэлектриком или вакуумом. В простейшем варианте конструкция конденсатора состоит из двух электродов в виде пластин (обкладок). Конденсатор (от лат. condensare — «уплотнять», «сгущать») — двухэлектродный прибор для накопления заряда и энергии электромагнитного поля, в простейшем случае представляет собой два проводника, разделённые каким-либо изолятором. Например, иногда радиолюбители при отсутствии готовых деталей изготавливают подстроечные конденсаторы для своих схем из отрезков проводов разного диаметра, изолированных лаковым покрытием, при этом более тонкий провод наматывается на более толстый. Регулируя число витков, радиолюбители точно настраивают контура аппаратуры на нужную частоту.

Примеры изображения конденсаторов на электрических схемах приведены на рисунке.

Параллельная RLC-цепь, состоящая из резистора, конденсатора и катушки индуктивности

Историческая справка

Еще 275 лет назад были известны принципы создания конденсаторов. Так, в 1745 г. в Лейдене немецкий физик Эвальд Юрген фон Клейст и нидерландский физик Питер ван Мушенбрук создали первый конденсатор — «лейденскую банку» — в ней диэлектриком были стенки стеклянной банки, а обкладками служили вода в сосуде и ладонь экспериментатора, державшая сосуд. Такая «банка» позволяла накапливать заряд порядка микрокулона (мкКл). После того, как ее изобрели, с ней часто проводили эксперименты и публичные представления. Для этого банку сначала заряжали статическим электричеством, натирая ее. После этого один из участников прикасался к банке рукой, и получал небольшой удар током. Известно, что 700 парижских монахов, взявшись за руки, провели лейденский эксперимент. В тот момент, когда первый монах прикоснулся к головке банки, все 700 монахов, сведенные одной судорогой, с ужасом вскрикнули.

В Россию «лейденская банка» пришла благодаря русскому царю Петру I, который познакомился с Мушенбруком во время путешествий по Европе, и подробнее узнал об экспериментах с «лейденской банкой». Петр I учредил в России Академию наук, и заказал Мушенбруку разнообразные приборы для Академии наук.

В дальнейшем конденсаторы усовершенствовались и становились меньше, а их емкость — больше. Конденсаторы широко применяются в электронике. Например, конденсатор и катушка индуктивности образуют колебательный контур, который может быть использован для настройки приемника на нужную частоту.

Существует несколько типов конденсаторов, отличающихся постоянной или переменной емкостью и материалом диэлектрика.

Примеры конденсаторов

Оксидные конденсаторы в блоке питания сервера.

Промышленность выпускает большое количество типов конденсаторов различного назначения, но главными их характеристиками являются ёмкость и рабочее напряжение.

Типичные значение ёмкости конденсаторов изменяются от единиц пикофарад до сотен микрофарад, исключение составляют ионисторы, которые имеют несколько иной характер формирования ёмкости – за счёт двойного слоя у электродов – в этом они подобны электрохимическим аккумуляторам. Суперконденсаторы на основе нанотрубок имеют чрезвычайно развитую поверхность электродов. У этих типов конденсаторов типичные значения ёмкости составляют десятки фарад, и в некоторых случаях они способны заменить в качестве источников тока традиционные электрохимические аккумуляторы.

Вторым по важности параметром конденсаторов является его рабочее напряжение. Превышение этого параметра может привести к выходу конденсатора из строя, поэтому при построении реальных схем принято применять конденсаторы с удвоенным значением рабочего напряжения.

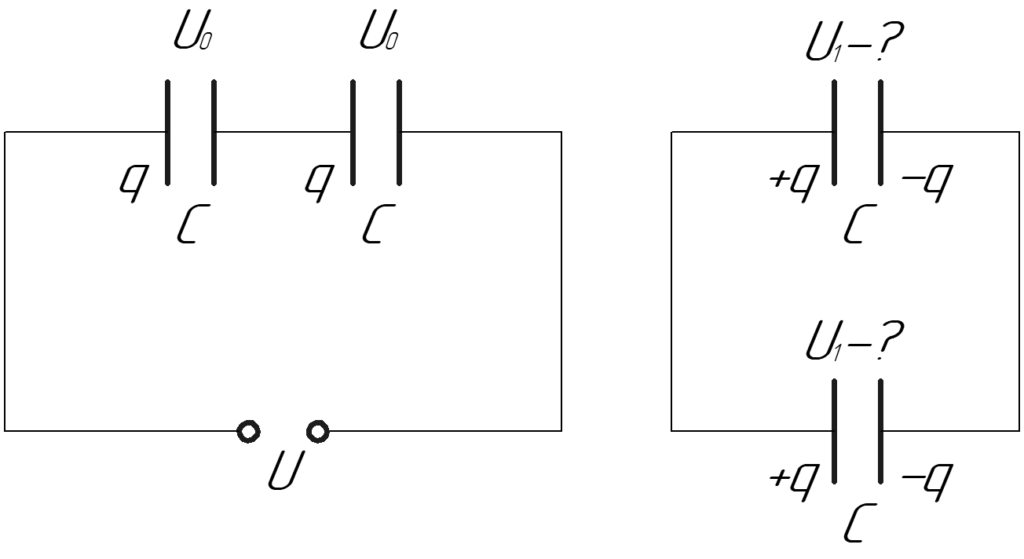

Для увеличения значений ёмкости или рабочего напряжения используют приём объединения конденсаторов в батареи. При последовательном соединении двух однотипных конденсаторов рабочее напряжение удваивается, а суммарная ёмкость уменьшается в два раза. При параллельном соединении двух однотипных конденсаторов рабочее напряжение остаётся прежним, а суммарная ёмкость увеличивается в два раза.

Третьим по важности параметром конденсаторов является температурный коэффициент изменения ёмкости (ТКЕ). Он даёт представление об изменении ёмкости в условиях изменения температур.

В зависимости от назначения использования, конденсаторы подразделяются на конденсаторы общего назначения, требования к параметрам которых некритичны, и на конденсаторы специального назначения (высоковольтные, прецизионные и с различными ТКЕ).

Маркировка конденсаторов

Подобно резисторам, в зависимости от габаритов изделия, может применяться полная маркировка с указанием номинальной ёмкости, класса отклонения от номинала и рабочего напряжения. Для малогабаритных исполнений конденсаторов применяют кодовую маркировку из трёх или четырёх цифр, смешанную цифро-буквенную маркировку и цветовую маркировку.

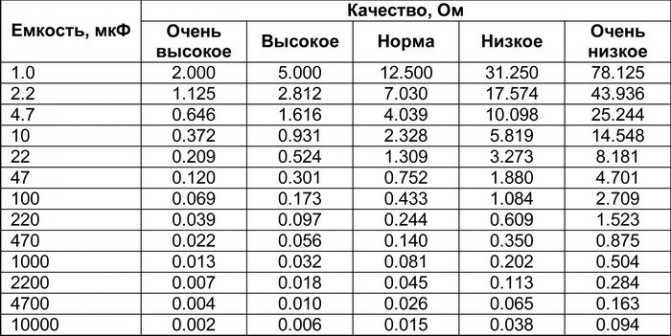

Соответствующие таблицы пересчёта маркировок по номиналу, рабочему напряжению и ТКЕ можно найти в Интернете, но самым действенным и практичным методом проверки номинала и исправности элемента реальной схемы остаётся непосредственное измерение параметров выпаянного конденсатора с помощью мультиметра.

Оксидный конденсатор собран из двух алюминиевых лент и бумажной прокладки с электролитом. Одна из алюминиевых лент покрыта слоем оксида алюминия и служит анодом. Катодом служит вторая алюминиевая лента и бумажная лента с электролитом. На алюминиевых лентах видны следы электрохимического травления, позволяющего увеличить их площадь поверхности, а значит и емкость конденсатора.

Предупреждение: поскольку конденсаторы могут накапливать большой заряд при весьма высоком напряжении, во избежание поражения электрическим током необходимо перед измерением параметров конденсатора разряжать его, закоротив его выводы проводом с высоким сопротивлением внешней изоляции. Лучше всего для этого подходят штатные провода измерительного прибора.

Оксидные конденсаторы: данный тип конденсатора обладает большой удельной емкостью, то есть, емкостью на единицу веса конденсатора. Одна обкладка таких конденсаторов представляет собой обычно алюминиевую ленту, покрытую слоем оксида алюминия. Второй обкладкой служит электролит. Так как оксидные конденсаторы имеют полярность, то принципиально важно включать такой конденсатор в схему строго в соответствии с полярностью напряжения.

Твердотельные конденсаторы: в них вместо традиционного электролита в качестве обкладки используется органический полимер, проводящий ток, или полупроводник.

Трехсекционный воздушный конденсатор переменной емкости

Переменные конденсаторы: емкость может меняться механическим способом, электрическим напряжением или с помощью температуры.

Пленочные конденсаторы: диапазон емкости данного типа конденсаторов составляет примерно от 5 пФ до 100 мкФ.

Имеются и другие типы конденсаторов.

Ионисторы

В наши дни популярность набирают ионисторы. Ионистор (суперконденсатор) — это гибрид конденсатора и химического источника тока, заряд которого накапливается на границе раздела двух сред — электрода и электролита. Начало созданию ионисторов было положено в 1957 году, когда был запатентован конденсатор с двойным электрическим слоем на пористых угольных электродах.

Двойной слой, а также пористый материал помогли увеличить емкость такого конденсатора за счет увеличения площади поверхности. В дальнейшем эта технология дополнялась и улучшалась. На рынок ионисторы вышли в начале восьмидесятых годов прошлого века.

С появлением ионисторов появилась возможность использовать их в электрических цепях в качестве источников напряжения. Такие суперконденсаторы имеют долгий срок службы, малый вес, высокие скорости зарядки-разрядки. В перспективе данный вид конденсаторов может заменить обычные аккумуляторы. Основными недостатками ионисторов является меньшая, чем у электрохимических аккумуляторов удельная энергия (энергия на единицу веса), низкое рабочее напряжение и значительный саморазряд.

Ионисторы применяются в автомобилях Формулы-1. В системах рекуперации энергии, при торможении вырабатывается электроэнергия, которая накапливается в маховике, аккумуляторах или ионисторах для дальнейшего использования.

Электромобиль А2В Университета Торонто. Общий вид

В бытовой электронике ионисторы применяются для стабилизации основного питания и в качестве резервного источника питания таких приборов как плееры, фонари, в автоматических коммунальных счетчиках и в других устройствах с батарейным питанием и изменяющейся нагрузкой, обеспечивая питание при повышенной нагрузке.

В общественном транспорте применение ионисторов особенно перспективно для троллейбусов, так как становится возможна реализация автономного хода и увеличения маневренности; также ионисторы используются в некоторых автобусах и электромобилях.

Электромобиль А2В Университета Торонто. Под капотом

Электрические автомобили в настоящем времени выпускают многие компании, например: General Motors, Nissan, Tesla Motors, Toronto Electric. Университет Торонто совместно с компанией Toronto Electric разработали полностью канадский электромобиль A2B. В нем используются ионисторы вместе с химическими источниками питания, так называемое гибридное электрическое хранение энергии.

Двигатели данного автомобиля питаются от аккумуляторов весом 380 килограмм. Также для подзарядки используются солнечные батареи, установленные на крыше электромобиля.

Емкостные сенсорные экраны

В современных устройствах все чаще применяются сенсорные экраны, которые позволяют управлять устройствами путем прикосновения к панелям с индикаторами или экранам. Сенсорные экраны бывают разных типов: резистивные, емкостные и другие. Они могут реагировать на одно или несколько одновременных касаний. Принцип работы емкостных экранов основывается на том, что предмет большой емкости проводит переменный ток. В данном случае этим предметом является тело человека.

Поверхностно-емкостные экраны

Cенсорный экран iPhone выполнен по проекционно-емкостной технологии.

Таким образом, поверхностно-емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. В качестве резистивного материала обычно применяется имеющий высокую прозрачность и малое поверхностное сопротивление сплав оксида индия и оксида олова. Электроды, подающие на проводящий слой небольшое переменное напряжение, располагаются по углам экрана. При касании к такому экрану пальцем появляется утечка тока, которая регистрируется в четырех углах датчиками и передается в контроллер, который определяет координаты точки касания.

Преимущество таких экранов заключается в долговечности (около 6,5 лет нажатий с промежутком в одну секунду или порядка 200 млн. нажатий). Они обладают высокой прозрачностью (примерно 90%). Благодаря этим преимуществам, емкостные экраны уже с 2009 года активно начали вытеснять резистивные экраны.

Недостаток емкостных экранов заключается в том, что они плохо работают при отрицательных температурах, есть трудности с использованием таких экранов в перчатках. Если проводящее покрытие расположено на внешней поверхности, то экран является достаточно уязвимым, поэтому емкостные экраны применяются лишь в тех устройствах, которые защищены от непогоды.

Проекционно-емкостные экраны

Помимо поверхностно-емкостных экранов, существуют проекционно-емкостные экраны. Их отличие заключается в том, что на внутренней стороне экрана нанесена сетка электродов. Электрод, к которому прикасаются, вместе с телом человека образует конденсатор. Благодаря сетке, можно получить точные координаты касания. Проекционно-емкостный экран реагирует на касания в тонких перчатках.

Проекционно-емкостные экраны также обладают высокой прозрачностью (около 90%). Они долговечны и достаточно прочные, поэтому их широко применяют не только в персональной электронике, но и в автоматах, в том числе установленных на улице.

Автор статьи: Sergey Akishkin, Tatiana Kondratieva

Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

Что такое символ микрофарад на мультиметре? (Руководство 2022)

При измерении емкости многие из вас могут не узнать символ микрофарад на мультиметре. Но не волнуйтесь; в этом информативном посте будут обсуждаться микрофарады, конденсаторы и способы измерения емкости мультиметром.

Какое обозначение микрофарад на мультиметре?

Обозначение микрофарад на мультиметре: мкФ или мкФ . Все единицы Фарада (единица СИ F) записываются со знаком F или под ним, например, мкФ (микрофарад), нФ (нанофарад) и мФ (миллифарад), где F обозначает фарад и настройки емкости.

Однако в некоторых других мультиметрах емкость обозначена знаком –|(–  вместо Ф . Настройка диапазона микрофарад на мультиметре Остальные единицы фарад на мультиметре нФ (нанофарад), мФ (миллифарад)

Посмотрите на изображение, чтобы понять символ микрофарад.

Что такое микрофарад?

Микрофарад является единицей фарада (F) и обозначается как мкФ . Поэтому конденсаторы микрофарадного диапазона используются в бытовой технике и цепях.

микрофарад — это миллионная доля фарада, что означает, что одна микрофарад равна 0,000001 или 10 -6 фарад , а одна фарад аналогична 1000000 или 10 6 микрофарад.

Большинство конденсаторов, используемых в бытовой технике, измеряются в микрофарадах.

Что такое емкость?

Способность конденсатора накапливать заряд называется емкостью . Он рассчитывается как отношение количества накопленного заряда к результирующему напряжению.

Формула емкости: C=Q/V , где Q обозначает заряд, а В напряжение или разность потенциалов на обкладках конденсатора. Единицей измерения емкости в СИ является Фарад.

Что такое конденсатор?

Конденсатор — это пассивный электронный компонент (не вырабатывающий энергию) цепи, в котором накапливается мало электроэнергии.

Конденсаторы используются для поддержания питания в течение короткого периода времени, когда устройство отключено от источника питания. Энергия внутри конденсатора предотвращает разрыв цепи.

Как работает конденсатор?

Конденсатор состоит из положительных и отрицательных пластин, которые хранят равное количество противоположных зарядов, разделенных резистивным материалом, называемым диэлектриком.

Когда энергия от активного источника питания достигает конденсатора, он пытается перейти от одной пластины к другой с максимальной мощностью или силой. Диэлектрик (изолятор или плохой проводник) между двумя пластинами позволяет контролируемому количеству тока течь в цепь.

Если напряжение питания падает, пластины конденсатора разряжаются, обеспечивая постоянное напряжение в цепи на очень короткое время.

Как измерить емкость мультиметром?

Мультиметр подает небольшой заряд на конденсатор и определяет его емкость по соотношению выходного напряжения. Ниже мы обсудим, как проверить емкость мультиметром.

  • Во-первых, любой конденсатор, с которым вы работаете, должен быть соответствующим образом разряжен до нулевого напряжения; в противном случае это может привести к повреждению мультиметра. Чтобы разрядить конденсатор, соедините оба узла конденсатора резистором или куском металла.
  • Вставьте черный щуп в порт с маркировкой COM и красный щуп со знаком –|( ‘–.
  • Включите мультиметр.
  • Поверните переключатель (ручку или диск) до режим емкости , обозначенный F или –|(–, и выберите требуемый диапазон.
  • Проверьте значение емкости, указанное на конденсаторе. Это поможет вам отрегулировать мультиметр выше емкости конденсатора. Предположим, ваш конденсатор 13 мкФ, затем  настройте микрометр на 20 мкФ , чтобы значение конденсатора находилось в диапазоне .
  • Подсоедините черный щуп к отрицательной клемме, а красный щуп к положительной клемме конденсатора.
  • Если значение конденсатора недоступно, установите переключатель микрометра на минимальное значение. Если конденсатор находится выше диапазона мультиметра, он покажет статический на экране.
  • Увеличивайте показания емкости мультиметра, пока не получите значение емкости конденсатора.
  • Вы не получите информацию о емкости, если конденсатор поврежден или с истекшим сроком службы.
Вывод

Итак, условное обозначение микрофарад на мультиметре мкФ . Микрофарад — это субъединица и миллионная () часть фарада (F). Микрофарад

Следуйте нашему простому руководству, чтобы проверить конденсатор и измерить емкость с помощью мультиметра. Поделитесь своим мнением в разделе комментариев.

Связанные руководства:

  • Что означает OL на мультиметре?
  • Как выглядят 50 миллиампер на мультиметре?
  • 50 мА выглядят как на мультиметре

Видео с вопросом: Определение общей емкости конденсаторов в ряду

Расшифровка видео

Схема на схеме содержит два последовательно соединенных конденсатора. Какова общая емкость схема? Ответ на ближайший микрофарад.

Итак, в этом вопросе мы была дана схема, показывающая простую цепь, где у нас есть ячейка, подключенная к последовательно с двумя конденсаторами. Емкости каждого из них два конденсатора обозначены на схеме в единицах микрофарад. У этого слева есть емкость 150 мкФ, а у этого емкость 250 микрофарад. Нас просят найти сумму емкость. Для этого нам нужно вспомнить, что когда у нас есть несколько конденсаторов, соединенных последовательно, то один над общим емкость, которую мы обозначили 𝐶 нижним индексом T, определяется суммой обратные величины отдельных емкостей. Итак, если мы обозначим эти емкости с нижними индексами один, два, три и т. д., то это один больше 𝐶 один плюс один больше 𝐶 два плюс один сверх 𝐶 три и так далее для любых дополнительных конденсаторов, подключенных в ряд.

В этом вопросе у нас есть только два последовательно соединенных конденсатора в нашей цепи, поэтому нам нужны только первые два члена. правая часть этого уравнения. Обозначим это 150 мкФ конденсатор как 𝐶 один и этот 250-микрофарадный как 𝐶 два. Тогда в этом уравнении вместо количества 𝐶 один и 𝐶 два, мы можем использовать наши значения 150 и 250 микрофарад. Это дает нам выражение, которое говорит, что единица сверх полной емкости 𝐶 нижний индекс T равна единице больше 150 мкФ плюс один свыше 250 мкФ.

Чтобы сложить два дроби, мы хотим, чтобы эти дроби имели общий знаменатель. Один простой способ сделать это — крест умножить. Итак, мы берем 250 из знаменатель правой дроби, а числитель умножаем на знаменатель левой дроби на эти 250. Затем мы берем 150 из знаменатель левой дроби, а числитель и знаменатель умножаем правой дроби на эти 150. Теперь у нас есть две дроби, которые оба имеют одинаковый знаменатель, равный 250, умноженному на 150 в единицах микрофарад. Получается 37500 микрофарад. Теперь мы можем сложить эти два дроби, чтобы получить результат 400 разделить на 37500 мкФ. Затем оценка этой дроби дает результат 0,0106 повторяется с единицами обратных микрофарад.

Обратите внимание, что мы получили эти единицы обратные микрофарады, потому что у нас была величина с единицами микрофарад в знаменатель дроби. Теперь, имея единицы обратного микрофарад, или единица, разделенная на микрофарады, здесь имеет смысл, потому что что мы вычислили, была единица, деленная на общую емкость 𝐶 нижний индекс T. В вопросе мы пытаемся найдите значение самой общей емкости, так что это значение индекса 𝐶 Т. Это означает, что мы должны принять обратную этому результату для одного над 𝐶 нижним индексом T, чтобы получить наш отвечать. Итак, мы имеем это выражение здесь для полной емкости 𝐶 нижний индекс Т.
