Частотник для трехфазного. Частотный преобразователь: полный обзор функций и применения — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое частотный преобразователь и как он работает. Какие бывают типы частотников. Для чего используются преобразователи частоты. Как выбрать и подключить частотный преобразователь.

Содержание

Что такое частотный преобразователь и принцип его работы

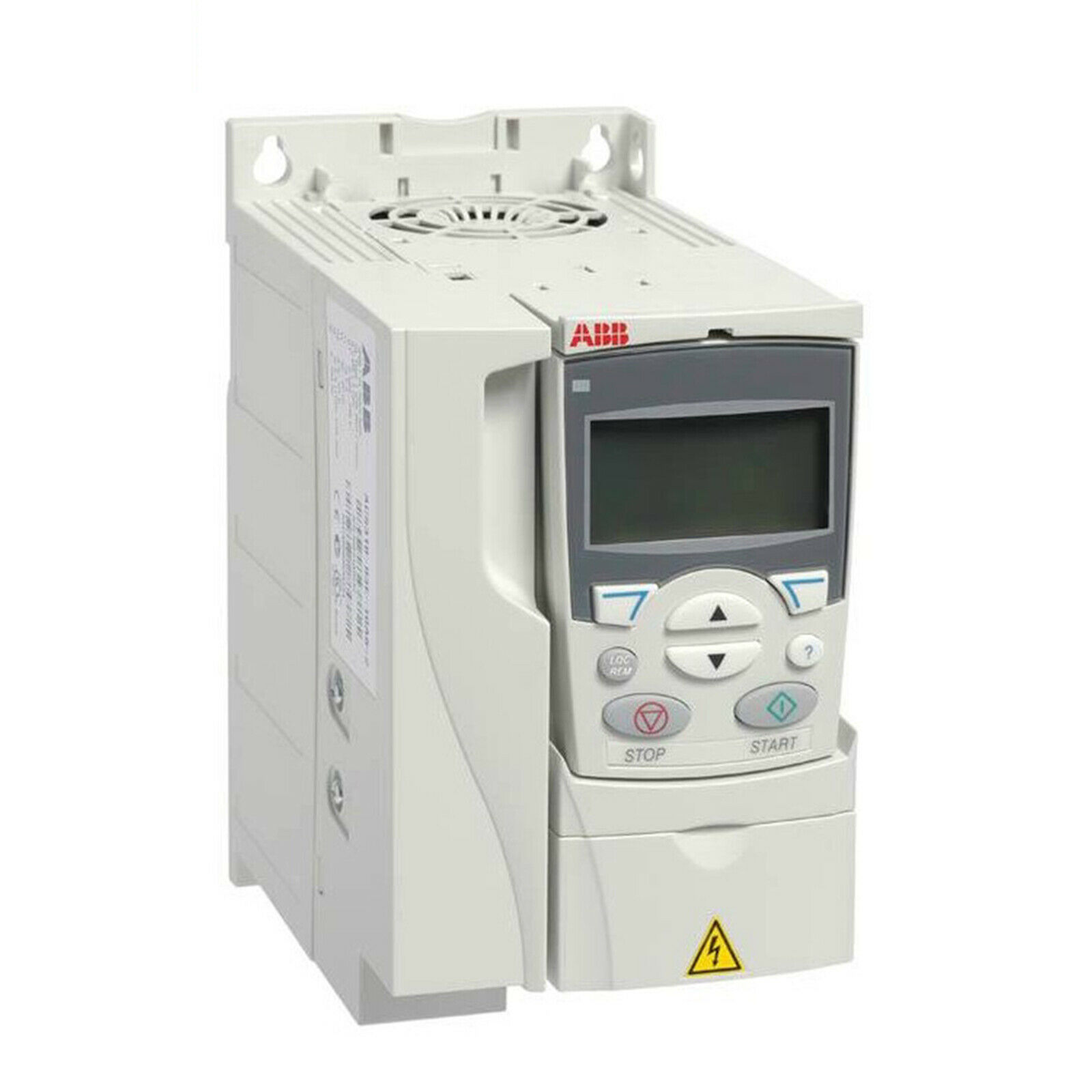

Частотный преобразователь (ЧП) — это электронное устройство для управления скоростью вращения асинхронного электродвигателя. Принцип его работы основан на изменении частоты и напряжения питания электродвигателя.

Основные компоненты частотного преобразователя:

Выпрямитель — преобразует переменное напряжение сети в постоянное
Звено постоянного тока — сглаживает пульсации выпрямленного напряжения
Инвертор — преобразует постоянное напряжение в переменное регулируемой частоты
Система управления — формирует сигналы управления инвертором

Изменяя частоту выходного напряжения, ЧП регулирует скорость вращения электродвигателя в широком диапазоне. При этом обеспечивается плавный пуск и торможение двигателя.

Основные типы частотных преобразователей

По типу питающего напряжения частотные преобразователи делятся на:

Однофазные (220В)
Трехфазные (380В)
Высоковольтные (6-10 кВ)

По принципу управления различают:

Скалярные — простые и недорогие
Векторные — более точные и функциональные

По назначению выделяют:

Общепромышленные
Для насосов и вентиляторов
Для подъемно-транспортных механизмов
Специализированные

Преимущества использования частотных преобразователей

Применение частотно-регулируемого привода обеспечивает следующие преимущества:

Экономия электроэнергии до 30-60%
Плавный пуск и остановка двигателя
Снижение пусковых токов
Защита двигателя от перегрузок
Увеличение срока службы оборудования

Точное регулирование скорости и момента
Улучшение качества технологического процесса

Это позволяет повысить эффективность и надежность работы электропривода в различных отраслях промышленности.

Области применения частотных преобразователей

Частотные преобразователи широко применяются для управления электроприводами в следующих сферах:

Насосные и вентиляционные системы
Конвейеры и транспортеры
Лифты и подъемные механизмы
Станки и промышленное оборудование
Компрессоры и воздуходувки
Экструдеры и миксеры
Центрифуги и сепараторы
Прокатные станы
Буровые установки

Использование ЧП позволяет оптимизировать работу оборудования и технологических процессов в различных отраслях промышленности.

Как выбрать частотный преобразователь

При выборе частотного преобразователя необходимо учитывать следующие параметры:

Мощность и тип электродвигателя
Диапазон регулирования скорости
Характер нагрузки (постоянный/переменный момент)
Точность поддержания скорости/момента
Условия эксплуатации (температура, влажность и т.д.)
Необходимые функции и интерфейсы
Требования к защитным функциям

Важно правильно рассчитать мощность ЧП с учетом перегрузочной способности. Рекомендуется выбирать преобразователь на ступень выше по мощности, чем двигатель.

Подключение и настройка частотного преобразователя

Процесс подключения и запуска частотного преобразователя включает следующие этапы:

Монтаж ЧП в шкаф управления
Подключение силовых цепей (питание, двигатель)
Подключение цепей управления
Настройка параметров ЧП под конкретный двигатель
Настройка режимов работы и защитных функций

Пробный запуск и проверка работы системы

При подключении важно соблюдать требования по электромагнитной совместимости и правила техники безопасности. Настройку лучше доверить квалифицированным специалистам.

Функции защиты в частотных преобразователях

Современные частотные преобразователи имеют множество встроенных защитных функций:

Защита от короткого замыкания
Защита от перегрузки по току
Защита от перенапряжения
Защита от пониженного напряжения
Температурная защита двигателя и преобразователя
Защита от обрыва фаз
Защита от заклинивания двигателя
Защита от сухого хода насоса

Это обеспечивает надежную работу электропривода и защиту оборудования от аварийных ситуаций.

Энергосбережение с помощью частотных преобразователей

Частотное регулирование позволяет существенно снизить энергопотребление, особенно для приводов с вентиляторной нагрузкой (насосы, вентиляторы). Основные способы энергосбережения:

Снижение скорости при уменьшении нагрузки
Оптимизация КПД двигателя
Устранение механических регулирующих устройств
Снижение пусковых токов
Рекуперация энергии торможения

Экономия электроэнергии при использовании ЧП может достигать 30-60% в зависимости от характера нагрузки.

Интеграция частотных преобразователей в АСУ ТП

Современные частотные преобразователи имеют развитые коммуникационные возможности для интеграции в АСУ ТП:

Поддержка промышленных сетей (Modbus, Profibus, CANopen и др.)
Встроенные программируемые контроллеры
Возможность удаленного мониторинга и управления
Подключение датчиков обратной связи
Реализация сложных алгоритмов управления

Это позволяет создавать комплексные системы автоматизации технологических процессов на базе частотно-регулируемого электропривода.

Обслуживание и диагностика частотных преобразователей

Для обеспечения долгой и надежной работы частотного преобразователя необходимо проводить его регулярное обслуживание:

Очистка от пыли и загрязнений
Проверка и подтяжка электрических соединений
Контроль температурного режима
Замена охлаждающих вентиляторов
Обновление программного обеспечения

Многие современные ЧП имеют функции самодиагностики, что упрощает выявление и устранение неисправностей. При возникновении сбоев следует обращаться к квалифицированным специалистам.

Перспективы развития частотно-регулируемого привода

Основные тенденции в развитии частотных преобразователей:

Повышение энергоэффективности
Улучшение алгоритмов управления двигателем
Расширение функциональных возможностей
Упрощение процесса настройки и эксплуатации
Интеграция с системами «умного» производства

Применение новых полупроводниковых технологий

Это позволит еще больше повысить эффективность и расширить области применения частотно-регулируемого электропривода в промышленности.

Частотный преобразователь: полный обзор функций частотника

Преобразователем частоты именуют статическую преобразовательную конструкцию, используемую с целью регуляции скорости вращения асинхронного электрического двигателя. Устройства данного типа, работающие на переменном токе, гораздо проще сконструированы, и их легче эксплуатировать в сравнении с двигателями, использующими постоянный ток. Это способствует популяризации асинхронного электродвигателя.

Преобразователь частоты обеспечивает плавность пуска и остановки электрического двигателя. Наиболее уместно его использование для крупного электродвигателя с большой мощностью.

Кроме частотного преобразователя для регуляции вращательной скорости могут применяться: механические вариаторы, гидравлические муфты и т. д. Однако, такие компоненты имеют ряд недостатков:

Низкий уровень качества;
Сложная конструкция;
Высокая себестоимость;
Узкий диапазон вариантов рабочей частоты.

Частотный преобразователь для электродвигателя, регулирующий уровень напряжения питающего тока и его частоту, по данным пунктам явно отличается в лучшую сторону. Как результат, КПД преобразования стремится к ста процентам при достаточно низкой угрозе поломок.

Классификация преобразователей частоты

Согласно типу питающего напряжения необходимого для работы частотного преобразователя, существуют устройства следующих групп:

Однофазные;
Трёхфазные;
Высоковольтные.

Преобразователь может быть подключён к электродвигателям следующих типов:

Однофазным, имеющим расщеплённые полюса, и однофазным конденсаторным;
Трёхфазным, асинхронного типа, работающим с использованием переменного тока.
Оснащённых постоянными магнитами.

Существует несколько сфер использования частотного преобразователя:

Общепромышленная;
Векторное преобразование частоты;
Механизмы с насосно-вентиляторным типом нагрузки;
Преобразователи частоты в кранах и иных подъёмных механизмах;

Также существуют взрывозащищённые преобразователи, ориентированные на тяжёлые условия эксплуатации, и децентрализованные модели, которые устанавливаются прямо на базе асинхронного электродвигателя.

Особенности устройства преобразователя частоты

Типичная схема, свойственная частотному преобразователю, основана на построении двойного преобразования. Это означает, что устройство состоит из:

Звена постоянного тока, также сформированного из неуправляемого выпрямителя и фильтра;
Силового импульсного инвентора;
Системы управления.

Первый компонент отвечает за преобразование переменного сетевого напряжения в постоянное. После неуправляемого выпрямителя движения тока происходит через транзисторные ключи, обеспечивающие подключение обмотки асинхронного двигателя к положительным и отрицательным выводам звена постоянного тока. Эти транзисторы вместе называются силовым импульсным инвентором. Трёхфазный инвентор, состоящий из шести, осуществляет преобразование выпрямленного напряжения соответственно в трёхфазное переменное значение необходимой частоты и амплитуды, передаваемое на обмотку статора электрического двигателя.

Для компоновки импульсного инвентора предпочтительно использование IGBT-транзисторов (биполярные, имеют затвор), поскольку они являются обладателями достаточно высокой частоты переключения. Это позволяет формировать на выходе синусоидальный сигнал с минимальными искажениями.

Принципы функционирования частотного преобразователя

Регуляция пускового тока может осуществляться вручную, но это увеличивает затраты электропотребления и снижает срок эксплуатации асинхронного двигателя. Обычно без преобразователя напряжения показания до семи раз превышают значение номинала. Определённо, это не самые лучшие условия для эксплуатации.

Принцип работы преобразователей частоты связан со спецификой действия асинхронного электродвигателя. У двигателя подобного вида наблюдается зависимость между вращательной частотой магнитного поля и частотой напряжения питающего тока. В данном моменте и заключается смысл методики частотного управления. Изменяемая преобразователем входная частота напряжения отвечает за регуляцию частоты вращения. Таким образом, диапазон значений выходного напряжения весьма широк.

По принципу работы силового элемента частотные преобразователи можно отнести к следующим категориям:

Конструкции, имеющие выраженный промежуточный неуправляемый выпрямитель.
Конструкции, имеющие непосредственную связь (без промежуточного звена).

Частотники второго типа появились гораздо раньше, в них силовой компонент представлен управляемым выпрямителем, сконструированным из тиристоров. Формирование выходного сигнала происходит при поочерёдном отпирании тиристоров управляющим узлом. На сегодняшний день такие приборы потеряли свою актуальность.

Что касается частотного преобразователя первого типа, то он примечателен тем, что его можно запитать через внешнее звено постоянного тока. Сам частотник при этом защищается предохранителем быстрого действия. Однако, это делает нежелательным применение контакторов, поскольку данная разновидность коммутации провоцирует возникновение повышенного зарядного тока и выгорание предохранителей.

Работа частотного преобразователя связана с принципом двойного преобразования напряжения:

Регуляция сетевого напряжения через выпрямление и фильтрование (для этого используются конденсаторные системы).
Задействуется электронное управление, устанавливающее заблаговременно выбранную частоту тока.
Происходит образование прямоугольных импульсов, корректируемых при помощи обмотки статора. В результате они преобразуются в синусоиду.

Содержание двух принципов управления преобразователем частоты

Существует диада основных принципов регуляции частотных преобразователей:

Принцип скалярного управления.

Преобразователи частоты управляемые по данному принципу имеют низкую себестоимость. Часто применяются в приводах устройств, где степень частоты вращения может регулироваться в соотношении 1:40. Это позволяет адекватно управлять работой насосов, компрессоров, вентиляторов. К тому скалярный метод позволяет осуществлять регуляцию работы сразу нескольких электродвигателей.

Векторный принцип.

Имеют максимальное совпадение характеристик асинхронных электроприводов с параметрами приводов ПТ. Этому способствует разделение регуляционных каналов, связанных с потокосцеплением и вращательной скоростью асинхронного двигателя. Частотники, работающие в рамках данной системы управления, более дорогие по цене и применяются в устройствах требующих высокоточного регулирования скорости: станках, лифтах, кранах.

Как и где следует применять частотный преобразователь

Частотный преобразователь позволяет регулировать скорость действия следующих механизмов:

Насосов, перекачивающих горячую или холодную воду по системе водоснабжения и обогрева;
Вспомогательных агрегатов котельных, тепловых электростанций, ТЭЦ и т.д.;
Дробилках, мельницах, мешалках;
Песковых и пульповых насосов, используемых на обогатительных фабриках;
Лифтовых установок;
Разнотипных центрифуг;
Производственных линий, создающих ленточные материалы;
Кранового и эскалаторного оборудования;
Устройств, обеспечивающих силовые манипуляции;
Приводов на буровых станках, специализированных приборов и так далее.

Наиболее очевидна польза частотных преобразователей с точки зрения экономии:

Оптимальный уровень КПД позволяет вдвое экономить электроэнергию.
Количество и качество конечного продукта в производственной значительно возрастает.
Комплектующие механизма меньше изнашиваются;
Общая длительность эксплуатации оборудования также возрастает.

Как итог, частотный преобразователь отвечает за эффективность и продуктивность функционирования механизмов.

Тонкости выбора частотного преобразователя

Основным значимым параметром, при выборе той или иной модели преобразователя частоты, на сегодняшний день является именно его стоимость. Это обусловлено тем, что только для дорогого устройства характерна максимальная функциональность. Но это не отменяет наличие специфических требований в зависимости от того, для механизма какой категории подбирается преобразователь, поэтому необходимо учитывать:

Разновидность и данные по мощности асинхронного электродвигателя, к которому подключается частотник;
Насколько точно и в каком диапазоне можно регулировать скорость;
Насколько точно осуществляется поддержание момента и скорости вращения на валу электрического двигателя;
Соответствие конструкции (формы, размера, пульта управления и так далее) индивидуальным требованиям.

Обязательно также обратить внимание на значение мощности асинхронного электрического двигателя, с которым будет взаимодействовать преобразователь частоты. Если один из параметров (например: величина пускового момента, затрачиваемое на разгон или торможение время) должен соответствовать каким-то особым требованиям, то нужно выбрать устройство более высокого класса, чем потенциально подходящее.

Самостоятельная сборка преобразователя

Чтобы механизм адекватно функционировал, сеть должна обладать весьма широкой вариацией значений напряжения. Это снижает риск поломки устройства при резких скачках.

Частота должна соответствовать производственным запросам. Нижний предел этого параметра позволяет ориентироваться в спектре возможностей регулирования скорости привода. В случае, если требуется расширить частотный диапазон относительно уже имеющегося, то необходимо подобрать модель частотного преобразователя, принцип работы которой относится к векторному типу.

Однако, стандартный рабочий диапазон составляет 10-60 Герц и лишь иногда доходит до 100 Герц.

Далее следует обратить внимание на входы и выходы управления. Процесс применения устройств с достаточно большим количеством разъёмов гораздо более удобен. Но и стоимость от этого возрастает, кроме того, затрудняется настройка. Подобные приборы могут быть оснащены дискретными, цифровыми или аналоговыми разъёмами.

Использование дискретного разъёма позволяет вводить управляющие команды и выводить информацию о течении процесса. Цифровой разъём обеспечивает введение сигналов, подаваемых цифровыми датчиками. Аналоговый разъём предназначен для введения сигнала обеспечивающего обратную связь.

Также следует проверять соответствие характеристик шины управления и возможностей преобразователя. В первую очередь это можно понять по соответствию числа разъёмов. По возможности их должно быть даже больше, чем требуется, чтобы имелся простор для модернизирования.

Если говорить о перегрузочных способностях, то следует предпочесть модели, которые имеют уровень мощности на 15% превышающий данные по мощности у двигателя.

В любом случае всегда нужно как следует изучать прилагающуюся к частотнику документацию. Там можно найти все требуемые сведения о параметрах и характеристиках.

Схема сборки

Следующая последовательность подойдёт для проводки, функционирующей с уровнем напряжения в 220 вольт и на одной фазе. Схема рассчитана на двигатель уровнем мощности не более 1 кВт.

В первую очередь осуществляется соединение обмоток двигателя по принципу «треугольник».

В качестве фундамента преобразователя используется пара плат. Одна из них необходима для блока питания и драйвера. Также туда будут относиться транзисторы и силовые клеммы. Другую плату применяют, чтобы закрепить микроконтроллер и индикатор. Между собой платы контактируют посредством гибкого шлейфа.

Для моделирования импульсного блока питания понадобится стандартная схема, которую можно обнаружить в сети.

Для контроля работы двигателя и напряжения не нужно влиять на ток извне. Тем не менее вполне уместно ввести в устройство линейную развязку с микросхемой.

На общем радиаторе устройства фиксируются транзисторы и диодный мост.

Обязательно потребуются оптроны ОС2-4, которые используются для дублирования кнопок управления. А с помощью ОС-1 выполняются пользовательские функции.

Однофазный преобразователь частоты не нуждается в трансформаторе. В качестве альтернативы воспользоваться токовым шунтом, который при необходимости дополняется при помощи усилителя DA-1.

При мощности до 400 ватт схема для стабильной работы двигателя не требует установки термодатчика. Уровень сетевого напряжения вполне можно контролировать усилителем DA-1-2.

Для управляющих кнопок необходима защита в виде пластиковых толкателей. Сам процесс управления построен на опторазвязке.

При применении проводов чрезмерной длины, используются помехоподавляющие кольца.

Методика подключения преобразователя частоты к двигателю

Подключение преобразователя возможно только при соблюдении рекомендованной изготовителем комплектации устройства:

Сечения определённых типов;
Провода определённых типов;
Дополнительное оборудование.

К дополнительному оборудованию можно отнести:

Реактор ПТ;
Тормозной блок;
Фильтр (входной/выходной).

Не рекомендовано занижение номинала автоматического выключателя. Даже минимальное несоответствие может привести к хаотичному размыканию цепи, что зачастую сводит ситуацию к тому, что звено постоянного тока выходит из строя, и схема оказывается нарушена. Следует обращать внимание на то, чтобы наконечники проводов были хорошо обжаты.

Зачастую при самостоятельной установке входная и выходная клеммы оказываются перепутаны (хотя общепонятную маркировку преобразователя вполне можно увидеть). Поэтому нужно знать, схема формируется таким образом, что клеммы L1, L2, L3 используются для соединения с питающей сетью, а U, V, W — предназначаются для электродвигателя. Если не соблюсти этого правила, скорее всего придётся всё ремонтировать.

Ввод в эксплуатацию преобразователя частоты Danfoss VLT Micro Drive FC 51

Watch this video on YouTube

Также, поломка гарантирована, если на входы управляющего элемента осуществляется подача напряжения на 220 и 380 вольт.

Уход за преобразователем

Чтобы продлить срок службы ПЧ следует осуществлять за ним соответствующий уход:

Отслеживать оседание пыли на внутренних элементах и производить своевременную чистку устройства при помощи компрессора.
Удостоверяться в работоспособности узлов, которые используются механизме, и производить их замену, если возникает такая необходимость.
Соблюдать адекватную рабочую температуру (не более +40°С) механизма и уровень напряжения на управляющей шине.
Регулярно (не реже одного раза за 3 года) обновлять слой термопасты на силовых компонентах устройства.
По возможности соблюдать умеренный уровень влажности.

Частотные преобразователи для скважинных насосов | 220/380 В

В продаже имеются однофазные и трехфазные частотные преобразователи для скважинных насосов систем водоснабжения. Номинальная мощность ПЧ — от 0,4 до 315 кВт. Номинальный ток: 2,5 — 297 А. Напряжение питания: однофазное 220В / трехфазное 480В. Преобразователи производятся в компактных корпусах со степенью защиты IP20. Оборудование поставляется со складов в Москве и Санкт-Петербурге. Доставка по России.

Общий принцип работы

Частотный преобразователь для скважинного насоса должен обеспечивать стабильное давление воды в системе водоснабжения, снижая вероятность гидроударов и минимизируя размеры гидроаккумуляторов. Это достигается благодаря системе ПИД-регулирования с датчиком обратной связи. Обычно используется аналоговый датчик давления, сигнал от которого поступает на вход управления преобразователя частоты. Опираясь на полученные данные, ПЧ плавно регулирует скорость вращения электродвигателя скважинного насоса, обеспечивая плавность работы системы в целом.

Функции защиты

Специализированные преобразователи для водяных насосов, как правило, имеют возможность подключения систем защиты от сухого хода, замерзания и протечек. Кроме того, при попадании в насос инородных предметов преобразователь должен обеспечить защиту от перегрева и перегрузки. Поскольку расстояние от ПЧ до насоса может быть большим, следует учитывать возможное падение напряжение. Кроме того, исходя из условий работы, необходимо тщательно продумать защиту частотника от влаги.

Дополнительные устройства

Несмотря на множество «умных» функций частотных преобразователей для скважин, не стоит отказываться от защитной автоматики – датчика протока, датчиков уровня воды, электроконтактного манометра. Эти устройства обеспечат дополнительную защиту в случае нештатных ситуаций. Также не рекомендуем полностью отказываться от гидроаккумулятора, поскольку он экономит ресурс циклов пуска-останова ПЧ и обеспечивает дополнительную стабильность системы.

Однофазный преобразователь частоты | INSTART

Данная политика конфиденциальности относится к сайту под доменным именем instart-info.ru. Эта страница содержит сведения о том, какую информацию мы (администрация сайта) или третьи лица могут получать, когда вы пользуетесь нашим сайтом.

Данные, собираемые при посещении сайта

Персональные данные

Персональные данные при посещении сайта передаются пользователем добровольно, к ним могут относиться: имя, фамилия, отчество, номера телефонов, адреса электронной почты, адреса для доставки товаров или оказания услуг, реквизиты компании, которую представляет пользователь, должность в компании, которую представляет пользователь, аккаунты в социальных сетях; поля форм могут запрашивать и иные данные.

Эти данные собираются в целях оказания услуг или продажи товаров, связи с пользователем или иной активности пользователя на сайте, а также, чтобы отправлять пользователям информацию, которую они согласились получать.

Мы не проверяем достоверность оставляемых данных, однако не гарантируем качественного исполнения заказов или обратной связи с нами при некорректных данных.

Данные собираются имеющимися на сайте формами для заполнения (например, регистрации, оформления заказа, подписки, оставления отзыва, обратной связи и иными).

Формы, установленные на сайте, могут передавать данные как напрямую на сайт, так и на сайты сторонних организаций (скрипты сервисов сторонних организаций).

Также данные могут собираться через технологию cookies (куки) как непосредственно сайтом, так и скриптами сервисов сторонних организаций. Эти данные собираются автоматически, отправку этих данных можно запретить, отключив cookies (куки) в браузере, в котором открывается сайт.

Не персональные данные

Кроме персональных данных при посещении сайта собираются не персональные данные, их сбор происходит автоматически веб-сервером, на котором расположен сайт, средствами CMS (системы управления сайтом), скриптами сторонних организаций, установленными на сайте. К данным, собираемым автоматически, относятся: IP адрес и страна его регистрации, имя домена, с которого вы к нам пришли, переходы посетителей с одной страницы сайта на другую, информация, которую ваш браузер предоставляет добровольно при посещении сайта, cookies (куки), фиксируются посещения, иные данные, собираемые счетчиками аналитики сторонних организаций, установленными на сайте.

Эти данные носят неперсонифицированный характер и направлены на улучшение обслуживания клиентов, улучшения удобства использования сайта, анализа посещаемости.

Предоставление данных третьим лицам

Мы не раскрываем личную информацию пользователей компаниям, организациям и частным лицам, не связанным с нами. Исключение составляют случаи, перечисленные ниже.

Данные пользователей в общем доступе

Персональные данные пользователя могут публиковаться в общем доступе в соответствии с функционалом сайта, например, при оставлении отзывов, может публиковаться указанное пользователем имя, такая активность на сайте является добровольной, и пользователь своими действиями дает согласие на такую публикацию.

По требованию закона

Информация может быть раскрыта в целях воспрепятствования мошенничеству или иным противоправным действиям; по требованию законодательства и в иных случаях, предусмотренных законом.

Для оказания услуг, выполнения обязательств

Пользователь соглашается с тем, что персональная информация может быть передана третьим лицам в целях оказания заказанных на сайте услуг, выполнении иных обязательств перед пользователем. К таким лицам, например, относятся курьерская служба, почтовые службы, службы грузоперевозок и иные.

Сервисам сторонних организаций, установленным на сайте

На сайте могут быть установлены формы, собирающие персональную информацию других организаций, в этом случае сбор, хранение и защита персональной информации пользователя осуществляется сторонними организациями в соответствии с их политикой конфиденциальности.

Сбор, хранение и защита полученной от сторонней организации информации осуществляется в соответствии с настоящей политикой конфиденциальности.

Как мы защищаем вашу информацию

Мы принимаем соответствующие меры безопасности по сбору, хранению и обработке собранных данных для защиты их от несанкционированного доступа, изменения, раскрытия или уничтожения, ограничиваем нашим сотрудникам, подрядчикам и агентам доступ к персональным данным, постоянно совершенствуем способы сбора, хранения и обработки данных, включая физические меры безопасности, для противодействия несанкционированному доступу к нашим системам.

Ваше согласие с этими условиями

Используя этот сайт, вы выражаете свое согласие с этой политикой конфиденциальности. Если вы не согласны с этой политикой, пожалуйста, не используйте наш сайт. Ваше дальнейшее использование сайта после внесения изменений в настоящую политику будет рассматриваться как ваше согласие с этими изменениями.

Отказ от ответственности

Политика конфиденциальности не распространяется ни на какие другие сайты и не применима к веб-сайтам третьих лиц, которые могут содержать упоминание о нашем сайте и с которых могут делаться ссылки на сайт, а также ссылки с этого сайта на другие сайты сети Интернет. Мы не несем ответственности за действия других веб-сайтов.

Изменения в политике конфиденциальности

Мы имеем право по своему усмотрению обновлять данную политику конфиденциальности в любое время. В этом случае мы опубликуем уведомление на главной странице нашего сайта. Мы рекомендуем пользователям регулярно проверять эту страницу для того, чтобы быть в курсе любых изменений о том, как мы защищаем информацию пользователях, которую мы собираем. Используя сайт, вы соглашаетесь с принятием на себя ответственности за периодическое ознакомление с политикой конфиденциальности и изменениями в ней.

Как с нами связаться

Если у вас есть какие-либо вопросы о политике конфиденциальности, использованию сайта или иным вопросам, связанным с сайтом, свяжитесь с нами:

8 800 222 00 21

[email protected]

Однофазный частотный преобразователь Danfoss — Статьи

Дата публикации: 25.06.2019

В настоящее время частотные преобразователи получили широкое распространение за счет:

простоты регулирования скорости вращения вала электродвигателя
уменьшении пусковых токов
защиты от токов к. з и перегрузок
экономии электроэнергии
увеличения срока службы оборудования

Применяются для приводов транспортеров, станков, вентиляторов, в дымососах и насосных системах, дробилках и тд.

В случаях когда имеется 3-х фазная сеть 380 В, использование «частотников» не составляет труда, но зачастую не всегда есть возможность подключиться к 3-х фазной сети. Поэтому в таких случаях можно подключить трехфазный электродвигатель к частотному преобразователю с входным питанием 220 В.

Рисунок 1 — Схема подключения преобразователя частоты

Однофазный частотный преобразователь, подключается к однофазной сети с напряжением 220 В. При этом, на выходе частотного преобразователя получаем трехфазное напряжение с амплитудой 220 В. В таком случае обмотки электродвигателя переменного тока следует соединить по схеме тругольник.

Важно! Подключение однофазного электродвигателя к частотному преобразователю недопустимо!

Рисунок 2 — Подключение обмоток электродвигателя треугольником

Преобразователи частоты Danfoss VLT Micro Drive FC-051 с однофазным питанием, выпускаются следующих номиналов: от 0,18 кВт до 2,2 кВт.

Монтаж и подключение преобразователей частоты следует выполнять соблюдая требования безопасности приведенные в инструкции по эксплуатации преобразователя частоты.

Правильно подбирайте однофазный частотный преобразователь для трехфазного э.д.

Cмотрите так же:

Функция «Спящий режим» преобразователя частоты Danfoss FC-051 (Реализация на встроенном контроллере)

Управление частотным преобразователем Danfoss серии FC51 с панели оператора Weintek MT8121XE1WK

Режим поддержания постоянной температуры. Задание в цифровом виде. Видео инструкция

Частотные преобразователи Веспер для управления группой насосов E5-Р7500

Преобразователь частоты Е5-Р7500 позиционируется, прежде всего, как преобразователь частоты для управления электроприводами с насосной (вентиляторной) нагрузочной характеристикой. Но это не исключает его применение в ряде общепромышленных приложений: конвейер, компрессор и т п. , а также в АСУ, построенных на основе сетевых протоколов MODBUS, PROFIBUS, BACnet, Metasys N2.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 0,75 кВт Выходной ток: до 3,4 А Полная мощность преобразователя: 1 кВА Технические характеристики ..

23,500.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 1,5 кВт Выходной ток: до 4,1 А Полная мощность преобразователя: 2 кВА Технические характеристики . .

24,100.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 2,2 кВт Выходной ток: до 5,4 А Полная мощность преобразователя: 3 кВА Технические характеристики ..

25,200.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 3,7 кВт Выходной ток: до 9,2 А Полная мощность преобразователя: 5 кВА Технические характеристики . .

27,500.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 5,5 кВт Выходной ток: до 12,1 А Полная мощность преобразователя: 7 кВА Технические характеристики ..

28,900.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 7,5 кВт Выходной ток: до 17,5 А Полная мощность преобразователя: 10 кВА Технические характеристики . .

33,800.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 11 кВт Выходной ток: до 23 А Полная мощность преобразователя: 15 кВА Технические характеристики ..

43,500.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 15 кВт Выходной ток: до 31 А Полная мощность преобразователя: 20 кВА Технические характеристики ..

48,300.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 18,5 кВт Выходной ток: до 38 А Полная мощность преобразователя: 25 кВА Технические характеристики ..

62,800.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 22 кВт Выходной ток: до 44 А Полная мощность преобразователя: 30 кВА Технические характеристики ..

78,500.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 30 кВт Выходной ток: до 58 А Полная мощность преобразователя: 40 кВА Технические характеристики ..

91,900.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 37 кВт Выходной ток: до 73 А Полная мощность преобразователя: 50 кВА Технические характеристики ..

126,800.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 45 кВт Выходной ток: до 88 А Полная мощность преобразователя: 60 кВА Технические характеристики ..

145,100.00 р.

Входное напряжение: трехфазное, 380~480 В, 50/60 Гц Выходное напряжение: трехфазное, 380~480 В, (пропорционально входному напряжению) Мощность электродвигателя: до 55 кВт Выходной ток: до 103 А Полная мощность преобразователя: 75 кВА Технические характеристики ..

177,100.00 р.

Трехфазный преобразователь напряжения по доступной цене

Каждый, кто связан с производством, наверняка слышал о преобразователях напряжения для электродвигателей. Прогресс идет вперед огромными шагами и производство становится все более автоматизированным, отчего появляется потребность в устройствах, помогающих осуществить контроль промышленного процесса с минимальным человеческим вмешательством. Преобразователи напряжения относятся как раз к таким устройствам.

Наша компания «Garcom» предлагает вам приобрести преобразователь напряжения по самой доступной цене. В нашем ассортименте вы найдете частотные преобразователи от ведущих производителей России. Современные частотники делятся на устройства с векторной и скалярной системой управления.

Кому понадобится преобразователь мощности

Частотный преобразователь на сегодняшний день является очень распространенным типом оборудования, встречающимся почти на каждой производственной линии, использующей асинхронные электродвигатели. Вне зависимости от масштабов производства – частотный преобразователь способен принести вам выгоду, так как несет в себе целый ряд преимуществ использования.

Частотно регулируемые системы используются не только в промышленности, но и во многих других сферах, как например тепло- и водоснабжение, где частотные преобразователи отвечают за работу насосов, вентиляционные установки (преобразователи используют для вентиляторов и дымососов), подъемные работы, теплоэлектростанции и многое другое. Как вы сами можете убедиться – вариаций применения частотников – огромное множество.

Требуется преобразователь частоты? Звоните и заказывайте прямо сейчас!

Все чаще потребитель решает купить преобразователь частоты не только из-за его преимуществ в промышленном плане, но и из-за привлекательной цены. Данное оборудование не выделяется высокой стоимостью или сложностью покупки – напротив, преобразователь частоты является одним из самых доступных устройств, направленных на автоматизацию производства.

Как правильно выбрать трехфазный преобразователь напряжения

На сегодняшний день нет никаких проблем с приобретением частотного преобразователя. Наш прогресс дошел до того, что для покупки нужного оборудования не нужно никуда ездить – весь поиск выполняется через поисковые запросы в сети интернет. Но важно помнить, что правильный выбор оборудования – является залогом эффективности работы любого предприятия! Приобретая привод, вы учитываете все потребности и характеристики вашего оборудования, ведь только при правильном подборе он будет работать максимально эффективно.

Так все же – как правильно выбрать трехфазный преобразователь напряжения и какими параметрами стоит руководствоваться в первую очередь? Ведь существует множество нюансов, несоблюдение которых может привести к довольно непредсказуемым последствиям, а порой и к полному выходу оборудования из строя.

Выбирая преобразователь напряжения, учитывайте:

Мощность самого преобразователя. Выбирать нужно с учетом номинального значения приводного электродвигателя, учитывая также и перегрузочную способность. Для этого нужно знание типа перегрузок управляемого механизма – такие как величина перегрузки, длительность и частота возникновения.
Напряжение сети. Самой распространенной является низковольтная трехфазная питающая сеть на 380 В. Однако, далеко не все предприятия пользуются ей. Нередко встречаются случаи, когда оборудование работает от сети в 660, 690 В, 3 кВ, 6 кВ и 10 кВ.
Регулировка частот. Вы можете установить практический любой частотный преобразователь на оборудование, скорость работы которого снижается до 50% от номинальной. Однако, если вам необходимо обеспечить надежный рабочий процесс при низких и близких к нулю частотах, вам нужен специальный электродвигатель, способный работать и в таких условиях. Кроме того, применение таких двигателей подразумевает наличие защиты оборудования по температуре.
Узел управления двигателя. Управление рабочим процессом двигателя возможно осуществлять как через местный пульт, так и дистанционно.
Функционал. Частотный преобразователь должен иметь определенный набор функций, отвечающий вашим требованиям. Подобрав подходящий вам функционал, вы сможете найти идеально соотношение цены и прироста эффективности. Конструктивные особенности. Исполнение частотного преобразователя должно полностью соответствовать условиям его дальнейшей эксплуатации.

От правильного подбора оборудования зависит очень многое. Помните, что главным принципом работы частотного преобразователя является формирование выходного напряжения в соответствии с заданными параметрами мощности. Можно выделить несколько этапов формирования выходного напряжения: сначала происходит выравнивание напряжения в сети, затем снижение пульсации и наконец фильтрация гармоничных искажений. Управление частотой процесса, происходящего в инверторе, регулирует скорость вращения вала.

Преимущества и недостатки частотных преобразователей

Выбирая частотный преобразователь для потребностей предприятия, вы зачастую основываетесь на том, что заранее знаете нужную модель оборудования, а также ее характеристики и свойства. Такой подход к делу значительно упрощает вам задачу, позволяя сделать заказ в сети интернет. Наш опыт работы позволяет с уверенностью сказать – не спешите заказывать по первому же попавшемуся запросу.

Такое оборудование лучше всего заказывать у надежного поставщика, работающего напрямую с производителем оборудования. Кроме того, такой подход позволит вам существенно сократить риски приобретения некачественного оборудования, способного повлечь определенные негативные последствия.

Купить преобразователь напряжения в Пятигорске

Весь ряд преобразователей частоты, представленный на сайте нашей компании, прошел все необходимые технические испытания и обладает множеством функциональных возможностей. Применение такого оборудования в любой сфере промышленного производства приносит значительный прирост эффективности, вне зависимости от объемов производства.

Вы можете выбрать частотный преобразователь от ведущих Российский производителей по доступной цене в нашем интернет-каталоге, представленном на сайте. Кроме того, если вы столкнетесь с трудностями в выборе оборудования – наши специалисты предоставят вам грамотную и профессиональную консультацию. Звоните прямо сейчас и переходите на новый уровень производства!

N700V-110HF 11кВт 380-480В частотный преобразователь 11 кВт (трехфазный 380В)

Входные параметры
Входное напряжение	3-фазы 380-480В
Частота	50/60 Гц ±5%
Выходные параметры
Мощность легкая/тяжелая нагрузка	11 кВт
Номинальный выходной ток	23 А
Точность частоты	Аналоговое: В пределах 0,1% от максимальной выходной частоты; Цифровое: В пределах 0,01% от максимальной выходной частоты
Режим управления	Управление по характеристике U/f, бессенсорное управление
Диапазон управления по частоте	от 0,1 до 400 Гц
Пусковой момент	1 Гц / 150% бессенсорное векторное управление
Время ускорения и замедления	от 0.1 до 300сек, (линейное ускорение/замедление s-кривой, u-кривой), возможная вторая установка ускорения/замедления
Кривая U/f	линейная, квадратичная, задаваемая по нескольким точкам
Сервисные функции
Настройка частоты	Панель оператора: Клавиши вверх и вниз/значения установочных параметров. Аналоговое регулирование через потенциометр. Внешний сигнал: 1Вт, переменный резистор от 1кОм до 2кОм. Режим по постоянному току 0~5В. Режим по постоянному току 0~10В, 4~20мА (полное входное сопротивление 10кОм)
RS-485	Стандартный интерфейс RS-485(MODBUS)
Пуск Вперед/назад	Панель оператора: Клавиша Пуск и Стоп (направление изменяется программируемым параметром). Внешний сигнал: Команды Вперед Пуск/Стоп и Назад Пуск/Стоп устанавливаются заданием параметров (NC/NO).
Автоматическая регулировка напряжения (AVR)	Автоматическое поддержание постоянного выходного напряжения при изменения напряжения питания
Защита от перегрузки по напряжению	Есть
Защита от провала напряжения	Есть
Другие функции защиты	Защита от перегрева, перегрузки по току, обнаружение потери фазы
Конструктивное исполнение
Подключение к сети	клеммная колодка
Подключение нагрузки	клеммная колодка
Температура окружающей среды	от -20°С до +60°С
Относительная влажность воздуха	Не более 90% (без конденсата)
Предназначен для эксплуатации	Внутри помещения, защищенного от коррозионных газов и пыли
Высотность	Не более 1000 м
Вибрация	5.9 м/с2 (0,6G), 10-55 Гц (относится к способу проверки для JIS C0911) не более 1g при частоте

Hybrid Мощный трехфазный преобразователь частоты 60 Гц 50 Гц для различных областей применения

$ 500,00- $ 1,000,00 / комплект
1,0 комплект (Мин. Заказ)
Название продукта: источник питания 3-фазный преобразователь частоты марки YUCOO 60 Гц 50 Гц Модель: YK -BP8310 Веб-сайт: Символьный источник питания Фирменный 3-фазный преобразователь частоты YUCOO 60 Гц 50 Гц 1. Принять дискретный (независимый), без силового трансформатора, вход без изоляции и изоляция выхода 2. Высокоточная стабилизация частоты и стабилизация напряжения, быстрая регулировка ручки напряжение и частота 3.Высокоточный светодиодный цифровой дисплей измерительной головки: напряжение, ток, частота, активная мощность и коэффициент мощности (фазы A, B и C можно переключать9 случайным образом) 4. Быстрая переходная скорость отклика до 100% нагрузки / разгрузки и время отклика стабилизированной характеристики напряжения. время в пределах 2 мс 5. Выходная частота: 50 Гц, 60 Гц и 47 ~ 70 Гц, 400 Гц, частота нагрузки и плюс; 0,1% 6. Выходное напряжение: фазное напряжение 0 ~ 300 В (линейное напряжение 0 ~ 520), может моделировать напряжения от всех страны мира 7. Разность фаз: 120 & amp; deg; & amp; plusmn; 2 & amp; deg; 8.Он имеет несколько защит, таких как перенапряжение, перегрузка по току, перегрузка, перегрев и т. Д., А также функции аварийной сигнализации. Мощность (кВА) 3 6 10 15 20 30 45 60100120400500600 Емкость по фазам (кВА) 1 2 3,3 5 7 10 15 20 33 40 134 167 200 Вход переменного тока Однофазный 220 В / 50 Гц, 60 Гц Трехфазный 380 В / 50 Гц, 60 Гц Выходная фаза переменного тока Фаза отключения (разность фаз 120 & amp; deg; & amp; plusmn; 2 & amp; deg;) Выходная частота 45 Гц ~ 70 Гц, 50 Гц, 60 Гц, 400 Гц; Напряжение Низкий диапазон Фазовое напряжение: 0 В ~ 150 В (линейное напряжение: 0 В ~ 260 В) Фазовое напряжение высокого диапазона: 0 В ~ 300 В (линейное напряжение: 0 В ~ 520 В) Максимальный ток 0 ~ 150 В 8.4A 16.8A 28A 42A 50A 84A 125A 168A 276A 336A 1112A 1400A 1667A 0 ~ 300V 4.2A 8.4A 14A 21A 25A 42A 63A 84A 138A 168A 556A 700A 833A Коэффициент стабильности частоты & amp; le; & amp; plusmn; 0. Коэффициент стабильности нагрузки 1% & amp; плюс; 0,5% Искажение формы сигнала & amp; le; & amp; plusmn; 2% (резистивная нагрузка) Время отклика & amp; le; 2 мс Индикация Разрешение Частота цифр 4-значное разрешение 0,1 Гц Фаза A, B, C может изменить по желанию Цифра Напряжение 4-значное разрешение 0,1 В Цифра Ток 4-значное разрешение: ниже 4 А: 0001A; выше 4A: 0,01A Digit Power 4-значное разрешение 1W Защита Вход без предохранителя, выходной предохранитель, скорость электроники определяет перенапряжение, перегрузку по току, перегрузку, перегрев, короткое замыкание и автоматическую защиту от скачков и сигнализацию. Охлаждение Принудительное вентиляторное охлаждение Окружающая среда Рабочая температура 0 ° C ~ 45 ° C Относительная влажность 0 ~ 90% (без конденсации) Рабочая температура 0 ° C ~ 45 ° C, относительная 0 ~ 90% (без конденсации) состояние коагуляции) Форма Размеры (мм) 190 * 305 * 430 280 * 450 * 500 620 * 320 * 620 950 * 560 * 650 700 * 1340 * 1280 1700 * 1750 * 1000 1650 * 850 * 1090 1650 * 800 * 1200 Вес ( Кг) 30 35 45 60 78140170280650 1050 1250 1350 1450 1890 Изображение источника питания Марка YUCOO 3-фазный преобразователь частоты 60 Гц 50 Гц Вопрос 1: Можно ли добавить порт RS232 ИЛИ RS485 на преобразователь частоты и может ли он поддерживать RS232 и RS485 вместе Ответ: Да, это нормально, можно добавить порт RS232 ИЛИ RS485 на преобразователь частоты для связи. Но мы не предлагали программное обеспечение, а только содержимое протокола. Кроме того, он может выбирать только RS232 или RS485 и не может RS232 и RS485 в одном преобразователе частоты Вопрос 2: Может ли наш преобразователь частоты обеспечивать выходную частоту 400 Гц9 Если да, то в каких полях он может применяться to9 Ответ: Да, мы можем сделать преобразователь выходной частоты 400 Гц. Его можно применять в самолетах, военных и т. д. Вопрос 3: Для выходной частоты / напряжения / тока / мощности, сколько цифр на дисплее9 Ответ: 4-значный дисплей для напряжения / тока / power 3-значный дисплей для частоты Вопрос 4: Если вы приобрели обратно мощность 50-60 Гц, но обнаружили, что частотный диапазон недостаточно широк, не может выдерживать нагрузку, вы можете заменить свои собственные внутренние детали, чтобы изменить частотный диапазон 9 Ответ: Да, но вы должны строго следовать шагу изменения, который дал инженер, иначе, если возникнут какие-либо проблемы, это может привести к повреждению источника питания.Вопрос 5: каково фазное напряжение и линейное напряжение Ответ Фазное напряжение только для трехфазного выходного источника питания Фазное напряжение = любое линейное напряжение на проводе + линейное напряжение Nero Линейное напряжение = 3-проводное напряжение кабеля
Могу ли я подключить трехфазное преобразователь частоты на однофазное питание?
Часто те, кто использует преобразователь частоты, могут обнаружить, что им необходимо подключить преобразователь частоты более высокой мощности к однофазному источнику питания. Поскольку большинство преобразователей частоты высокой мощности принимают в качестве источника питания только трехфазный вход, у них остается мало вариантов или альтернатив.Не волнуйтесь, решение есть.
Если вы используете преобразователь частоты, рассчитанный на трехфазный вход, и единственный источник питания, который у вас есть, — это однофазный вход, то вы можете уменьшить номинальные характеристики преобразователя частоты, чтобы принять однофазный входной источник питания. Вы почти всегда можете использовать преобразователь частоты, рассчитанный на трехфазный вход, с однофазным входным источником питания. Когда доступен только трехфазный входной преобразователь частоты, приемлемой и обычной практикой является снижение номинальных характеристик преобразователя частоты для работы с однофазным входным источником питания.
Прежде чем снижать номинальные параметры преобразователя частоты, очень важно убедиться, что используемый преобразователь частоты правильно подходит для вашего применения. Ниже приведены некоторые основные рекомендации, которые помогут вам определить, подходит ли ваш преобразователь частоты для вашего приложения: Соберите данные с паспортной таблички двигателя, включая мощность (л.с.), ток (А), напряжение двигателя, входное линейное напряжение и фазу источника питания. Определите, какой тип преобразователя частоты потребуется для вашего приложения.Тип будет подпадать под категорию вольт на герц (В / Гц), вектор с обратной связью или вектор с обратной связью (вектор без датчика). Внутренние компоненты трехфазного входного преобразователя частоты рассчитаны на соответствующий ток, ожидаемый при подаче трехфазного входного питания. При использовании однофазного входа линейный ток от однофазной сети всегда выше. «Снижение номиналов» — это процесс обеспечения того, чтобы эти компоненты были рассчитаны на более высокий ток, который будет течь от однофазного входа вместо трехфазного входа.
Мощность преобразователя частоты можно снизить на :
При определении мощности двигателя также будет подключен преобразователь частоты, а затем будет выбран преобразователь частоты с мощностью выше, чем мощность двигателя, чтобы компенсировать дополнительный входной ток от однофазного источника питания. Самая простая формула, используемая для этих типов приложений:
Входной ток преобразователя частоты> Номинальный ток двигателя * 1,73
Входной ток преобразователя частоты должен быть равен номинальному току двигателя * 1 или превышать его.73
При установке большинства трехфазных преобразователей частоты на входе в систему, где используется однофазная входная мощность, вы почти всегда подключаете провода входной линии к L1 и L2 преобразователя частоты. L3 останется открытым без каких-либо подключений. Для уверенности проконсультируйтесь с производителем преобразователя частоты или знающим интегратором.
Пример:
Приложение имеет однофазный входной источник питания 230 В переменного тока, и его необходимо подключить к конвейеру с преобразователем частоты, подключенным к трехфазному асинхронному двигателю на 10 лошадиных сил 230 В переменного тока.Предположим, было определено, что это приложение будет хорошо работать с простым преобразователем частоты вольт на герц (В / Гц). Проблема в том, что, поскольку нет производителей преобразователей частоты, которые предлагают преобразователь частоты (преобразователь частоты) с однофазным входом мощностью 10 лошадиных сил (л.с.), нам потребуется снизить номинальные характеристики преобразователя частоты с трехфазным входом для однофазного входа. Большинство производителей преобразователей частоты предлагают продукты мощностью до 3 лошадиных сил (л.с.) для однофазного входа. Паспортная табличка двигателя переменного тока мощностью 10 лошадиных сил (л.с.) показывает, что двигатель рассчитан примерно на 27 ампер при 230 В переменного тока.Мы должны использовать приведенное выше уравнение:
Входной ток преобразователя частоты> Номинальный ток двигателя * 1,73
Входной ток преобразователя частоты> 27 А * 1,73
Частотный преобразователь Входной ток> 46,71
Для этого приложения потребуется преобразователь частоты 230 В переменного тока с трехфазным напряжением на герц (В / Гц) с номинальным входным током 47,0 ампер или выше.
Преобразователь частоты переменного / переменного тока Преобразователь трехфазный в трехфазный Производитель, поставщик, экспортер
коэффициент искажения (THD)
9 0049
Температура окружающей среды
900
Модель
SDT-25KW
Изоляция
Низкочастотный трансформатор
Вход переменного тока
Номинальное входное напряжение (В переменного тока)
3 фазы 400 В / 60 Гц (L1, L2, L3-N 230 В.L1-L2-L3 400V)
Номинальный входной ток (A)
36A (фазный ток)
Входная частота
60 Гц + 0,05 Гц
Выход переменного тока
Номинальная выходная мощность переменного тока
25 кВт
Форма выходного переменного тока
Чистая синусоида
Фазы
Трехфазные провода 4
Номинальное выходное напряжение
400VAC + 3% (L1, L2, L3 — N 230V.L1-L2-L3 400 В)
Выходная частота
50 Гц + 0,05 Гц
Номинальный выходной ток (A)
36A (фазный ток)
Коэффициент мощности (PF)
> 0,95
Способность к перегрузке
150%, 10 с
КПД
> 94%
3
<3% (линейная нагрузка)
Коэффициент амплитуды (CF)
3: 1
Дисплей
LCD
Электроизоляционные свойства
2500Vac, 1 минута
-15 ~ + 55
Влажность окружающей среды
0 ~ 90%, без конденсации
Защита
Вход пониженного напряжения, перенапряжения, выходной сверхток, короткое замыкание, перегрев и т. д.
Конструкция
Метод охлаждения
Охлаждение вентилятором
Шум
<40 дБ
Степень защиты 49

Используемая высота (м)
3000
Размеры (мм)
700x600x1100 мм
Вес (кг)
Стандарт CE
EN60950-1: 2006 + A11: 2009, EN61000-6-4: 2007 + A1: 2001, EN61000-6-2: 2005, EN61000-3-12: 2005, EN61000-3- 11: 2000
Преобразователи частоты | GB Electronics (UK) Ltd
Что такое статические преобразователи частоты?
Статический преобразователь частоты (SFC) — это устройство, которое преобразует фиксированное напряжение и частоту в другое напряжение и частоту.Они используются для питания оборудования, которое работает при заданном напряжении и частоте, такого как самолет или военное оборудование (115 В переменного тока, 400 Гц), когда доступная мощность составляет, например, сеть Великобритании (230 В переменного тока, 50 Гц). SFC, в отличие от более старых технологий, таких как роторные преобразователи частоты или преобразователи частоты двигателя, не имеют движущихся частей и, следовательно, более эффективны и надежны. Их также можно использовать для перехода с однофазного на трехфазный.
Стандартные приложения для SFC обычно используются в авиационной отрасли; преобразование сетевого питания (50/60 Гц) в питание самолета (115 В переменного тока, 400 Гц).Они используются для имитации источников питания самолетов при разработке, тестировании или ремонте оборудования, установленного на самолетах. Это может быть что угодно, от критически важного навигационного оборудования до торгового камбуза, такого как кофемашины.
SFC
используются в военной и нефтяной промышленности, когда требуется питание на частоте 400 Гц в одно- или трехфазном режиме. Они также используются в общей электронной промышленности, когда приложение требует преобразования с 50 Гц на 60 Гц или с 60 Гц на 50 Гц с одно- или трехфазным выходом.
ГБ Электроника может предоставить широкий спектр статических преобразователей частоты; от базовой однофазной машины с фиксированным выходом 1 кВА, 115 В переменного тока, 400 Гц, НЧ диапазона, до трехфазной машины диапазона ME, которая начинается с 10 кВА и увеличивается до 500 кВА. Вход и выход также можно настроить в соответствии с вашими индивидуальными требованиями.
Как разработчик и производитель продукции, мы можем адаптировать наш дизайн к вашим требованиям. Еще одно преимущество наших готовых к использованию продуктов с фиксированным напряжением состоит в том, что все они просты в использовании, легко подключаются к сети и имеют очень конкурентоспособную цену.
Прокрутите вниз для получения дополнительной информации или запроса коммерческого предложения.

Трехфазный преобразователь частоты 60 Гц в трехфазный 400 Гц
Многоимпульсное входное выпрямление — низкий уровень гармонических искажений
Низкая стоимость ВА — экономия затрат
Компактный размер — меньше места в стойке
Задний выходной разъем
Входной кабель питания
Behlman FC5003 — это прочный преобразователь частоты COTS, предназначенный для преобразования 120/208 В переменного тока, 3-фазное, 60 Гц, наземное питание, в 115/200 В переменного тока, 3-фазное, 400 Гц, питание самолета.FC5003 находится в прочном корпусе высотой 6U (10,5 дюймов) для монтажа в стойку 19 дюймов с входным линейным шнуром с вилкой и выходной розеткой.
Прочный, надежный и простой в использовании для различных областей применения:
Испытания авионики и авиационной продукции
Имитатор мощности самолета
Преобразователь мощности
ВХОД: 120/208 В переменного тока +10%, — 15%, 3-фазный, 57-63 Гц (многоимпульсный входной трансформатор для низкого входного тока THD.)
ВЫХОД:
Мощность: 6000 ВА с перегрузкой 120% в течение 5 минут
Напряжение: 115/200 В переменного тока, 3 фазы
Ток: 16 ампер, непрерывно, на фазу (17 ампер в течение пяти минут, на фазу).
Частота: 400 Гц +/- 0,5 Гц
Пик-фактор тока: 3: 1 Типичный
Искажения: 2.5% Типичный коэффициент нелинейных искажений при полной резистивной нагрузке
Регулировка нагрузки: +/- 0,7% от холостого хода до полной нагрузки
Регулировка линии: +/- 0,1% для изменения линии ± 10%
Коэффициент мощности: 100% от номинальной выходной мощности при любой нагрузке с коэффициентом мощности.
КПД: обычно 85-90%
ЗАЩИТНЫЕ ЦЕПИ:
Вход: быстродействующий главный выключатель с защитой и индикатором
Постоянный ток: перегрузка автоматически вызывает уменьшение напряжения для обеспечения максимального тока
без искажения формы выходного сигнала.
Короткое замыкание: короткое замыкание обеспечивает размыкание выхода электронной защелки для защиты нагрузки.
Электропитание восстановлено циклическим выключателем.
Thermal: Внутренний датчик температуры предотвращает тепловое повреждение.
ОРГАНЫ УПРАВЛЕНИЯ / ИНДИКАТОРЫ:
метров: два цифровых мультиметра, истинное среднеквадратичное значение напряжения с разрешением 0,1 В.+/- 1% полной шкалы +/- 1 LSB и ампер
с разрешением 0,1 А +/- 1% полной шкалы +/- 1 младший бит
Выбор фазы: трехпозиционный переключатель для фаз A, B, C
Неисправность: три светодиода для постоянного тока, фиксации перегрузки и превышения температуры
Включение / выключение выхода: кнопочный переключатель с индикатором
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Шасси для монтажа в стойку: корпус для монтажа в стойку 19 дюймов 10.50 ”В x 22” Г с ручками спереди и сзади
Вес: около 160 фунтов.
Охлаждение: Внутренние вентиляторы; воздух спереди и по бокам, воздух снаружи сзади
Рабочая температура: 0-50 ° C
Температура хранения: -20 — +60 ° C
Влажность: 0 — 95% без конденсации.
Входное соединение: предварительно смонтированный двухметровый сетевой шнур с вилкой типа NEMA L21-30P.(Хаббелл # 2811)
Выходные соединения
: Розетка, соответствующая требованиям NEMA типа FSL4FR, на задней панели
ОПЦИИ
S: слайды
ОДНО- И ТРЕХФАЗНЫЙ ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ
евро
ОПИСАНИЕ ПРОДУКЦИИ
однофазные трансформаторы
контроль
Интернет-провайдер
10-50ВА
ITA
50-3000ВА

мультитап 50-3000ВА
ET
мультитап 50-3000ВА
ТОР
тороидальный 20ВА-10кВА
MC
4-20кВА
изоляция и безопасность
TE
50-3000ВА
Али
50-1000ВА ОСВЕЩЕНИЕ 12В
TMIB
для медицинских разработчик0,3: 2 кВА
TMI
3000-25000ВА
TMI64
медицинское использование 3000-25000ВА
ALX
класс ip55 II 200-500ВА
трехфазные трансформаторы
мощность
ТТП
1-500кВА
изоляция и безопасность
TTI
1-40кВА
ТТИ-К
k-фактор трансф.15-300кВА
автотрансформеры
SB
110/220 реверс. 0,1-10 кВА
Банкомат
отдельная фаза 0,1-5кВА
КВА
трехфазный 1-500кВА
ATTP
трехфазный 1-300кВА
ATTP1
трехфазный + ящик 1-300кВА
Квадроцикл
мотор начиная с 7-220кВт
корпуса металлические
металл шкафы
стабилизаторы напряжения
АВР
Напряжение регуляторы
SEN
электронный 1 фаза 0.5-2КВА
IMP1
электронный 1 фаза 3-30кВА
R
1ф. сервопривод стоечный 2-10кВА
РБ
1ф.сервопривод двигатель 2-10кВА
R25
1ф. сервопривод 3-22кВА
РАФ
линия кондиционеры HI-FI 1.5-3k
IMP3
электронный 3 фаза
10-2000кВА
RTC
3 фазы электром.6-30кВА
RTC220
3 фазы электром. 220 В
РТИ
три тел. линия кондиционеры
РИТЭГ
3 фазы электром.до 500 кВА
источники бесперебойного питания
EB Unin. Блоки питания (ИБП) до 2 кВА
ECL синусоидальная волна до 3 кВА
GET синусоидальная волна до 10 кВА
преобразователи частоты
GMM
1, 3> 1ф.Преобразователь частоты 50/60 Гц от 3 до 15 кВА
GTT
3ф. 50/60 Гц преобразователь частоты от 9 до 100 кВА
GSC
1ф. 50/60 Гц преобразователь частоты 6-9А
GSC
1, 3> 1ф.Преобразователь частоты 50/60 Гц от 20 до 65 А
другие продукты
VAR-N
отдельная фаза регулируемые автотрансформаторы
ВАР-3Н
трехфазный регулируемые автотрансформаторы
ПЕРЕХОДНИКИ 230В-110В
Motor Guard (защита двигателя)
итальянская версия
Преобразователь частоты от 50 Гц до 60 Гц и 400 Гц
Статический (твердотельный) преобразователь частоты может преобразовывать как напряжение, так и частоту в регулируемое значение, это очень полезно для изменения 60 Гц на 50 Гц (наоборот), в то время как входная частота электрического оборудования несовместима с источником питания, особенно между различными страны.Например, в США, Канаде и Филиппинах это 60 Гц, а в Китае и большинстве европейских стран — 50 Гц, тогда твердотельный преобразователь частоты изменит 60 Гц на 50 Гц, если электрическое устройство было произведено в Китае, но использовалось в Канаде. Статические преобразователи частоты также используются для тестирования электрического оборудования, где требуется источник питания переменного тока с синусоидальной волной. Твердотельные преобразователи частоты 400 Гц обычно используются в военных, телекоммуникационных учреждениях и аэропортах.
Характеристики
Входная частота 50 Гц, 60 Гц или 400 Гц.
0 — 150 В, выходная частота от 0 до 300 В переменного тока для опции.
Выходная частота от 40,0 до 499,9 Гц.
Точный цифровой дисплей с 4 светодиодами, выходная частота, напряжение, сила тока и мощность.
Полная гальваническая развязка, без гармонических искажений (EMI EMC).
Чистый и стабильный выход синусоидальной волны.
Быстрое время отклика.
Устойчивая перегрузочная способность до 300%.
Технология IGBT / PWM увеличивает компактный размер, низкий уровень шума и высокую надежность.
Возможность моделирования глобального напряжения и частоты для тестирования экспортной электротехнической продукции.
Агрегаты оснащены электронной схемой / мгновенным выключателем / зуммером аварийной сигнализации для перенапряжения, перегрузки по току, перегрева, защиты от короткого замыкания на выходе.

Общие характеристики статического преобразователя частоты

Однофазный трехфазный
Вместимость 500ВА — 45 кВА 3 кВА — 150 кВА
Способы изготовления IGBT / широтно-импульсная модуляция
Ввод Напряжение (опционально) 1 фаза 2 провода: 110 В / 220 В / 230 В / 240 ± 10%
3 фазы, 4 провода: звезда типа 190/110, 200/115, 208/120, 220/128, 230/132, 240/139 В ± 10%
3 фазы 4 провода: звезда типа 380/220, 400/230, 415/240, 440/254, 460/265, 480/277 В ± 10%
3 фазы, 4 провода: Della типа 220, 230, 240, 380, 400, 415, 440 В ± 10%
50 Гц или 60 Гц ± 5% 47 Гц — 63 Гц или 50 Гц, 60 Гц или 400 Гц ± 5%
Выход Напряжение Настройка 110 В (низкий уровень): 0-150 В 1) 0-600В; 2).Номинальное напряжение настройки: -10% ~ -30% ± 10% ~ + 25% предустановки
220 В Настройка 0-300 В (высокий класс): 0-300 В
Скорость стабилизации нагрузки ≤ ± 1%
Частота От 40,0 Гц до 499,9 Гц (программируется)
Стабильность частоты ≤ ± 0.01%
Гармонические искажения Чистая синусоида ≤2%
Частотомер 4-разрядный цифровой частотомер, разрешение 0,1 Гц / шаг
Вольтметр 4-разрядный цифровой измеритель напряжения, разрешение 0,1 В
Амперметр 4 разряда, цифровой амперметр, разрешение 0.1А
Ваттметр 4-разрядный цифровой ваттметр, разрешение 0,1 Вт
Защита С перегрузкой, коротким замыканием, перегревом,
устройство мгновенной защиты от сбоев питания и аварийной сигнализации
Рабочая обстановка Температура 0-40 град.℃
Влажность 0 — 90% (без конденсации)
Выбор статического преобразователя частоты

Преобразователь однофазный в однофазный
Вместимость 500 ВА 1 кВА 2 кВА 3 кВА 5 кВА 8 кВА 10 кВА 15 кВА 20 кВА 30 кВА 45 кВА
Модель GC-500W GC-1101 GC-1102 GC-1103 GC-1105 GC-1108 GC-1110 GC-1115 GC-1120 GC-1130 GC-1145
Выходной ток
Низкокачественный (L-N) Л: 4.2А L: 8,4 А L: 16,8 А L: 25,0 А L: 41,6 А L: 63,0 А L: 83,2А L: 125,0 А L: 166,4 А L: 250А L: 375A
Полноценный:
(L-N) В: 2.1А В: 4,2 А В: 8,4 А В: 12,5 А В: 20,8 А В: 31,5 А В: 41,6 А В: 62,5 А В: 83,2 А H: 125A В: 188A
Масса (Кг) 17 21 год 45 60 70 80 120 130 150 200 265
Размер (мм) 365 * 570 * 138 350 * 530 * 675 350 * 630 * 855 450 * 630 * 1000
(дюйм) 14.6 * 14,8 * 5,5 14 * 21,2 * 27 14 * 26 * 34,2 18 * 25,2 * 40
Преобразователь трехфазный в однофазный
Вместимость 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА 45 кВА 50 кВА 60 кВА 75 кВА 90 кВА 100 кВА
Модель GC-3110 GC-3115 GC-3120 GC-3125 GC-3130 GC-3145 GC-3150 GC-3160 GC-3175 GC-3190 GC-31100
Выходной ток
Низкокачественный (L-N) Л: 83.2А L: 125A L: 166,6 А L: 208,3 А L: 250А L: 375A L: 416,6 А L: 500 А L: 625A L: 750А L: 833,3 А
Полноценный:
(L-N) В: 41.6А В: 62,5 А В: 83,3 А В: 104,1 А H: 125A В: 187,5 А В: 208,3 А В: 250А В: 312,5 А В: 375A В: 416.6А
Масса (Кг) 120 130 150 175 200 265 290 350 410 485 545
Размер (мм) 350 * 630 * 855 500 * 780 * 1100 750 * 1000 * 1200 850 * 1100 * 1350
(дюйм) 14 * 26 * 34.2 20 * 31,2 * 40 30 * 40 * 48,5 34 * 44 * 54,5
Преобразователь трехфазный в трехфазный
Вместимость 3 кВА 10 кВА 15 кВА 20 кВА 30 кВА 45 кВА 60 кВА 75 кВА 100 кВА 120 кВА 150 кВА
Модель GC-3303 GC-3310 GC-3315 GC-3320 GC-3330 GC-3345 GC-3360 GC-3375 GC-33100 GC-33120 GC-33150
Выходной ток
Низкокачественный (L-N) Л: 8.4А L: 27,6 А L: 41,6 А L: 55,6 А L: 83,2А L: 125,0 А L: 166,4 А L: 208,4 А L: 277,6 А L: 333,4 А Л: 418.0A
Полноценный:
(L-N) В: 4,2 А В: 13,8 А В: 20,8 А В: 27,8 А В: 41,6 А В: 62,5 А В: 83,2 А В: 104,2 А В: 138.8A В: 166,7 А В: 209,0 А
Масса (Кг) 100 195 210 240 360 390 450 525 720 960 1080
Размер (мм) 700 * 480 * 1370 800 * 550 * 1650 1000 * 800 * 1800 1200 * 800 * 1950
(дюйм) 24.8 * 16 * 36,8 30,8 * 20 * 44 34 * 26,4 * 47,2 48 * 32 * 78

Преобразователь 50/60 Гц Общие приложения
Стандартный источник питания для EMI / EMC / безопасного тестирования.
