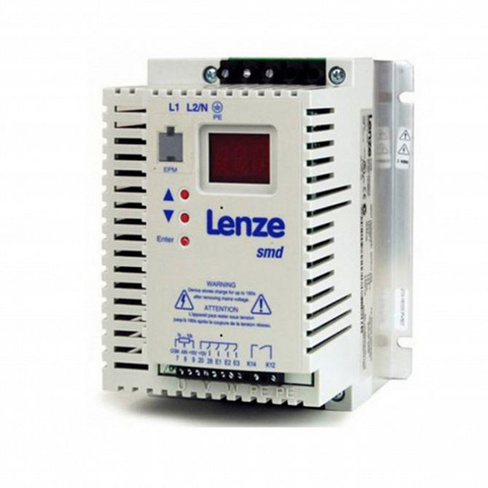

Для чего нужен частотный преобразователь
Электродвигатель — одно из старейших и наиболее широко используемых устройств, работающих от электричества. Помощник двигателя – частотный преобразователь — хотя и был создан намного позже, сегодня он зачастую является незаменимым дополнением электродвигателя.
В настоящее время электродвигатель — это наиболее широко используемое электрическое устройство в промышленности. Его конструкция не сильно изменилась за последнее столетие, и он до сих пор остается единственным устройством, преобразующим электрическую энергию в механическую. В свою очередь, механическая энергия преобразуется в электричество генераторами, конструкция которых почти идентична конструкции двигателей — одна и та же электрическая машина может работать и как двигатель и как генератор. Значение двигателей для современной промышленности невозможно переоценить, и лучшим доказательством этого является тот факт, что треть всей производимой в мире электроэнергии потребляется электрическими двигателями.
При всей своей простоте и множестве преимуществ электромотор также имеет определенные ограничения — у этого агрегата всего два рабочих состояния — когда он обесточен, он не работает, а при включении он всегда работает с одной и той же номинальной скоростью, без возможности регулирования (еще выпускаются «под заказ» электродвигатели с несколькими скоростями, но сроки изготовления могут достигать полугода и плавного регулирования от них увы не добиться). В этом случае на помощь приходят устройства, называемые частотными преобразователями.
Частотник — давайте контролировать обороты двигателя!
Первые решения такого типа появились только в 1960-х годах, однако, поворотным моментом стали 80-е годы. С наступлением цифровой эпохи стало возможным отказаться от аналогового управления, которое в случае таких сложных устройств, как преобразователи частоты, требовало передовых технических знаний.
Приводные системы — это не только подъемные машины или ленточные конвейеры в шахтах, но и .
.. пылесосы с регулируемой мощностью всасывания или ремень на кассе в магазине, где мы делаем покупки.
Энергосбережение
Вторая основная причина использования частотников — это энергосбережение. Это особенно важно для насосов и вентиляторов из-за механики и законов физики. В таких системах мы говорим о так называемой квадратичной характеристике крутящего момента, из-за которой даже небольшое снижение скорости дает значительную экономию электроэнергии.
Это хорошо видно на примере старых промышленных установок, которым уже несколько десятилетий. В то время было обычной практикой увеличивать размеры систем. Все было больше, чем должно быть. Мотор немного больше, чем нужно, и насос немного больше, чем нужно. Система все время работала на максимальных мощностях, а ограничения потока воды и мощность нагнетателя регулировались с использованием традиционных механических методов дросселирования потока. И только использование частотного управления позволяет адаптировать скорость двигателя к реальным потребностям и плавно регулировать обороты.
По словам сервисных инженеров, которые очень часто участвуют в энергоаудитах и анализируют экономическую рентабельность оборудования, приобретение даже дорогостоящих преобразователей частоты может окупаться даже в течение нескольких недель.
Стоит отметить, что при использовании частотника, электродвигатель может перегреваться, поэтому стоит позаботиться о его качественном охлаждении.
Способы управления частотным преобразователем | Техпривод
Существует несколько способов управления частотным преобразователем. В процессе работы ПЧ происходит оперативный контроль следующих функций:
Пуск – Останов (Старт – Стоп). Управление началом вращения и торможением подключенного двигателя.
Установка скорости. Настройка рабочей скорости привода.
Аварийный останов. Аварийное снятие силового питания, сигнал разрешения работы.
Эти изменения в работе ПЧ производятся путем подачи сигналов с внешних устройств либо с панели управления.
Остальными параметрами можно управлять исключительно с панели управления, причем некоторые из них активны только при выключенном двигателе.
Способы управления могут быть следующими:

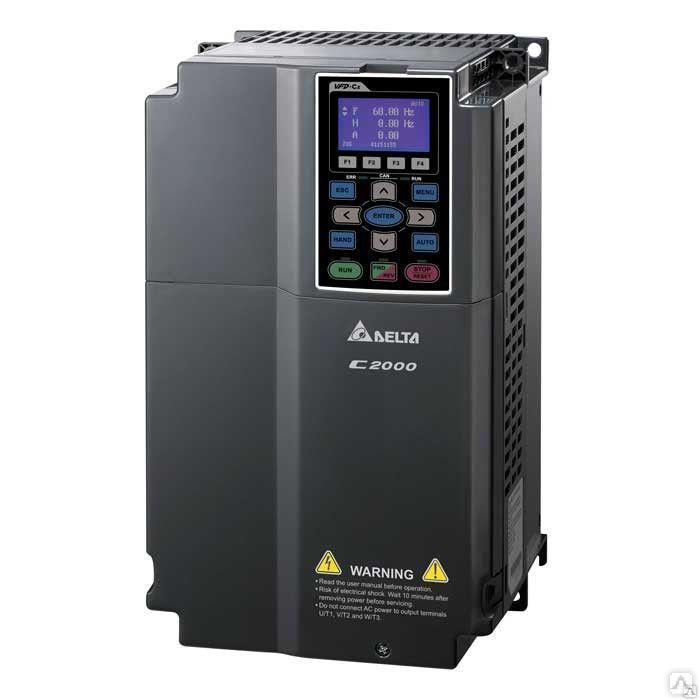

- управление с помощью клавиатуры (панели управления) частотного преобразователя
- управление с помощью пульта ДУ
- аналоговый вход (изменение текущей скорости вращения двигателя)
- дискретные входы (изменение различных состояний и параметров преобразователя)
- последовательный интерфейс RS-485 либо его аналог
Рассмотрим управление преобразователем на примере ПЧ Prostar PR6000.
Управление с помощью пульта ДУ
В отличие от панели управления пульт может иметь кабель длиной до 500 м, по которому передаются сигналы последовательного интерфейса.
Пульт управления имеет клавиши RUN (Пуск), STOP/RESET (Стоп/Сброс), JOG (работа в импульсном или толчковом режиме).
Также можно сбрасывать ошибки, менять значение частоты и направление вращения двигателя, изменять прочие параметры.
Управление через аналоговый вход
В преобразователе частоты PR6000 имеется два аналоговых входа – AI1 и AI2. Это выгодно отличает его от других моделей с одним аналоговым входом.
Вход AI1 может использоваться для управления по напряжению с входным сопротивлением 47 кОм. Вход AI2 имеет выбор, который производится переключателем: токовый вход с входным сопротивлением 500 Ом, или вход по напряжению.
Управление через дискретные входы
У преобразователя PR6000 имеется 8 дискретных (цифровых) входов: FWD (вперед/стоп), REW (назад/стоп) и 6 входов DI1…DI6.
Входы FWD и REW могут работать в двух- и трехпроводном режиме, при этом третий провод программируется на одном из входов DI1…DI6. Выбор режима управления скоростью устанавливается в параметре Р077.
Дискретные входы DI1…DI6 являются многофункциональными, они программируются на разные функции, которые запускаются при активации соответствующего входа.
Набор возможных функций: выбор многоскоростного режима, выбор разгона/замедления, включение вращения в режиме JOG вперед/назад, управление остановом, увеличение/уменьшение частоты, вход сигнализации неисправности (аварии), пауза при пуске, трехпроводное управление пуском/стопом, торможение постоянным током, сброс ошибки/сообщения, работа по качающейся частоте, включение/сброс/вход счетчика. Всего можно выбрать до 20 различных параметров, которые устанавливаются в параметрах Р071…Р076 для каждого входа. Активация дискретных входов происходит путем замыкания нужного входа на клемму СОМ. Причем, это может производиться разными способами — выходом контроллера, контактами реле, датчика или ручной кнопки. Дискретные и аналоговые входы показаны ниже.
Управление через последовательный интерфейс
При работе через интерфейс RS-485 преобразователь частоты управляется контроллером либо персональным компьютером через специальный адаптер-преобразователь RS-485/RS-232.
Через этот интерфейс преобразователь может не только принимать команды на изменения параметров и состояния, но и выдавать информацию о своем текущем состоянии на другие устройства. Также по интерфейсу RS-485 может поддерживаться связь с другими преобразователями.
Далее поговорим о способах оперативного управления режимами ПЧ.
Старт/Стоп двигателя
Запуск и останов двигателя может производиться следующими способами.
- С панели управления преобразователя частоты. Для этого используются кнопки RUN, STOP/RESET. Если нужен кратковременный запуск, используется кнопка JOG.
- Подачей сигнала на дискретные входы FWD, REW при двухпроводном управлении. Для трехпроводного управления нужно задействовать один из дискретных входов DI1…DI6 и запрограммировать его соответствующим образом. Режим выбирается параметром Р077. Любой из этих входов можно также использовать для импульсного запуска (команда JOG). При двухпроводном управлении для работы двигателя необходим постоянный сигнал на соответствующих входах.
- Через последовательный интерфейс командами с контроллера. Выбор источника команды Старт/Стоп в ПЧ Prostar PR6000 производится в параметре Р006.
Двухпроводное управление пуском/остановом
Трехпроводное управление пуском/остановом
Управление частотой
ПЧ может управлять скоростью несколькими способами в зависимости от конкретного оборудования.

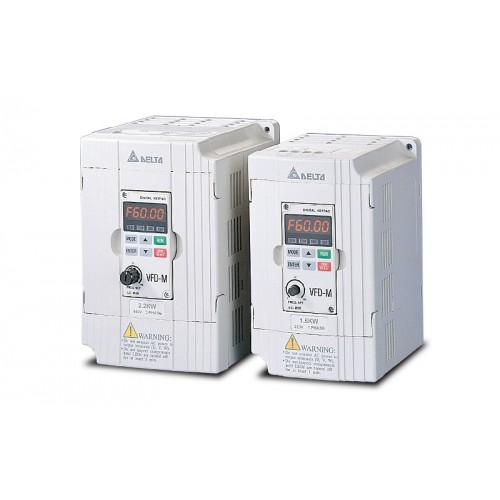

- Управление скоростью при помощи переменного резистора, установленного на клавиатуре (панели управления) ПЧ.
- Дискретное изменение при помощи клавиш панели управления Вверх/Вниз.
- Дискретное изменение при помощи контактов (любых двух), подключенных ко входам DI1…DI6. При активации соответствующего дискретного входа происходит уменьшение либо увеличение скорости в заданных пределах с заданным шагом.
Примечание. В вариантах 2 и 3 при включении питания двигатель запускается на частоту, установленную в параметре Р005. В процессе работы частоту можно оперативно изменять. Если измененное значение частоты необходимо запомнить, используется параметр Р155. - Задание скорости при помощи аналоговых сигналов напряжения или тока, поступающих на входы AI1, AI2. Аналоговые сигналы могут комбинироваться в разных вариантах.
- Задание в соответствии с частотой импульсов на входе DI6.
- Через интерфейс RS-485 от контроллера. Выбор канала управления частотой осуществляется параметром Р004. Верхняя и нижняя рабочие частоты устанавливаются в параметрах Р009 и Р010. Скорость работы двигателя в импульсном (толчковом) режиме JOG задается параметром Р052.
В процессе работы частоту можно оперативно изменять. Если измененное значение частоты необходимо запомнить, используется параметр Р155.Аварийный останов ПЧ
Кроме штатного останова функцией Стоп с заданным замедлением используются два способа экстренного останова двигателя и отключения ПЧ.
- Аварийный останов прерыванием питания. Для этого производители рекомендуют перед силовым питанием ПЧ устанавливать трехфазный линейный контактор, питание катушки которого зависит от состояния аварийной цепи всего оборудования. При нажатии на кнопку «Аварийный останов» или другом экстренном случае питание контактора отключается, и напряжение с ПЧ снимается. Таким образом двигатель гарантированно остановится.
- Используется функция дискретного входа DI1…DI6 «Сигнализация неисправности внешнего устройства». Если запрограммировать нужный вход на эту функцию, в случае подачи на него аварийного сигнала преобразователь остановится.
При нажатии на кнопку «Аварийный останов» или другом экстренном случае питание контактора отключается, и напряжение с ПЧ снимается. Таким образом двигатель гарантированно остановится.
Другие полезные материалы:
Тонкости настройки преобразователя частоты
Настройка преобразователя частоты для работы на несколько двигателей
Назначение и виды энкодеров
I-Chastotnik yesithuthi sombane ngezandla zabo: isiphaluka, imfundo kunye noxhumano
Kule nqaku, siza kujonga i-chastotnik yemoto yamandla, umgaqo wokusebenza kwayo kunye nezinto eziphambili. Ugxininiso oluphambili luya kufakwa kwi-теория, ukuze uqonde umgaqo мы-преобразователь частоты kwaye emva koko uza kuvelisa kwaye uyivelise ngezandla zakho.
Кодва ококугала удинга инкамбо энсинане йокукала, окуя кукукселела укуба йийипхи и-частотник квае йинтони инджонго эфунэкайо.
Imisebenzi yomguquli wexesha
Isabelo seegonyama sihlala kwishishini ngama-двигатель асинхронный. Квайе бабелала бекунзима укулавула, куба банешантья эсифезулу се-ротор, квае укутшинтша умбане вокуфакельва кунзима, квае нгаманье амаксеша кунзима. Кодва и-частотник ибуйисела умфанекисо нгокуфелелейо. Kwaye ukuba ngaphambili ukutshintsha isantya somthumeli, umzekelo, wasebenzisa iintlobo ezahlukeneyo zokunciphisa, ke namhlanje ukwanele ukusebenzisa ifowuni enye.
Ukongeza, i-band частота ikuvumela ukuba ungafumani nje kuphela ithuba lokutshintsha iiparitha zee drive, kodwa kunye nezinye iindidi zokukhusela ezongezelelweyo. Акухо мфунеко йокуба бакалисе я-электромагнитный, квае нгаманье амаксеша аванакудинга интанетхи есигаба эситатху укукинисекиса укусебенза нгокукхелекилейо квинквело йокупаса. Yonke le misebenzi, exhunywe ngokutshintsha nokutshintshwa kwindlela yokusebenza yombane, iya kudlulela kwi-частотный преобразователь.
Икувумела укуба утшинтше изигаба квимвелисо, убухулу бекеша лангоку (квайе нгоко исивинини се-ротор сияхлука), калиса укукала квае ухлазийе утшинтшо, кунье неминье имисебензи эминье ингензива. Konke kuxhomekeke kwi-microcontroller esetyenziswe kwisiphaluka solawulo.
Umgaqo wokusebenza
Yenza i-chastotnik yesithuthi sombane ngezandla zabo, icebo linikezelwa kwinqaku, lilula. Ikuvumela ukuba uguqulwe isigaba esinye sibe sesithathhu. Ngenxa yoko, kunokwenzeka ukuba isebenzise imoto engqinelanayo kwimpilo yemihla ngemihla. Нгешеша элифанайо, укусебенза квайо кунье намандла акулахлеканга. Эмва Коко, uyazi ukuba xa uvula imoto kwinethiwekhi kunye nesigaba esinye, параметры ukunciphisa kwale phantse kabini. Kwaye kukho konke ukugugulwa kwamanani ombane oza kungena kwicebo.
Iyokuqala ibhloko yokulungisa. Iinkcukacha ezininzi malunga nalo ziya kuchazwa ngezantsi. Эмва kokuba i-voltage elungisiwe icutshulwe. Kwaye i-intanethi echanekileyo iyaphuma kwigalelo le-inverter.
Йенза укугукулва квендаво янгоку нгокусетьензисвайо кунье неэномболо эзифунекайо заманканаба. Oku kuhlaselwa kungenziwa phantsi kohlengahlengiso. Iqukethe ama-semiconductors, apho isiphaluka solawulo lwe-microcontroller sisisityenzisiweyo. Кодва нгоку малунга наво онке аманкаку нгокубанзи.
Ретификатор I-блока
Ингаба йимиба эмибини — исигаба эсисодва кунье нешитатху. Uhlobo lokuqala lokuvuselela lungasetyenziswa kunoma iyiphi inethiwekhi. Ukuba unesigaba esitathhu, ngoko kwanele ukuxhuma omnye. I-схема частотника yesithuthi sombane ayigqibekanga ngaphandle kweyunithi yokulungisa. Ekubeni kukho umehluko kwinani lezigaba, kuthetha ukuba kuyimfuneko ukusebenzisa inombolo ethile yediodisuctor диоды. Ukuba sithetha ngabaguquguquli bexesha elide, ezondliwa ukusuka kwisigaba esinye, ke kufuneka umlungisi weediode ezine kufuneka. Зитшинтшва нгебхалоджи.
Ikuvumela ukuba unciphise umahluko phakathi kwexabiso lombane kwi-ввод и вывод. Ngokuqinisekileyo, isisigidi se-wave-wave Circuit singasetyenziselwa, kodwa ayinakulungelelanisa, kuphakanyiswa inani elininzi lokunyuka.
Kodwa ukuba ngumbuzo woqhagamshelwano lwesigaba sesitathhu, kuyimfuneko ukusebenzisa II-semiconductors ezintandathu kvisiphaluka. Ngokukodwa isicwangciso esifanayo kumhleli мы-автогенератор, akukho ntlukwano. Into kuphela enokuzongezwa apha idiode ezongezelelweyo ezintathu ezenzelwe ukukhusela kumbane wokujika.
Изинто зокукока
Эмва кокувуселела кухо айсбо. Injongo yayo ephambili kukuba kunqunyulwe yonke into eguqukileyo yolu hlobo olulungisiweyo. Ngomfanekiso ocacileyo, umzekelo wokutshintshwa kufuneka ulungiswe. Нгоко, кунье нокудлулела нгехойили. Kwaye i-электролитический конденсатор yongezwa phakathi kokunye kunye nokunciphisa. Nantsi oku kwaye inomdla kwiqhinga lokufaka endaweni. Ukuba i-катушка ithatyathwa yindlela eyenziwa ngayo, i-capacitor ingaba ngumqhubi okanye ikhefu phambi kwendawo ekhoyo ngoku.
Ньенгоко кватива, кухо оквангоку нгко кви-выпрямитель. Yaye xa ithe isondliwa kwi-электролитический конденсатор, akukho nto eyenzekayo, ekubeni i-final — разрыв в цепи.
Кодва кухо угукуко олутиле оквангоку. Kwaye ukuba kukho ukuhamba okuqhubekayo, kuhamba kwisiphaluka sendawo, i-capacitor iba ngumqhubi. Ngenxa yoko, uphawu oluhlanganisiweyo luvaliwe ukuba lufakwe. Ezi ziphumo zenziwe ngokwemithetho yeKirchhoff, eziziseko zobunjineli bamandla kagesi.
Мощность инвертора Мощность
Kodwa ngoku sele sifinyelele kwi-node efambili-i-cascade ye-transistors. Инвертор Benza — i-DC-to-AC yomguquleli. Ukuba ukhiqiza i-chastotnik yesithuthi sombane ngezandla zakho, ngoko ke kucetyiswa ukuba usebenzise iindibano ze-IGBT-транзистор, ungazifumana kunoma iyiphi ivenkile yeevendiyo. Kwaye iindleko zazo zonke izixhobo zokwenza i-chastotnik ziya kuba ziphindwe kabini ngaphantsi kwexabiso lomveliso ogqityiweyo, kwanokwenziwa kweShayina.
Iingqapheli ezimbini zisetyenziswe kwisigaba ngasinye. Zibandakanywa phakathi kokunye kunye nokunciphisa, njengoko kuboniswe kumzobo owanikwe kwinqaku. Кодва умтшинтши нгамние унемвелисо йокулавула. Ngokuxhomekeke kwisiphi isignali esisetyenziswe kuyo, iipropati zento ye-semiconductor ziyatshintsha.
Ngaphezu koko, oku kunokwenziwa kokubili ngokuguqulwa komsebenzi (umzekelo, ngokusebenzisa amanani amancinci amaninzi ukusebenzisa i-voltage kwiimpawu zokulawula ezifunekayo) okanye ngokuzenzekelayo. Нанти ийокугкибела квайе ия кукхубека.
Inkqubo yo lawulo
Kwaye ukuba ukudibanisa kwe-преобразователь частоты kumoto wombane kulula, kuyimfuneko kuphela ukudibanisa iipedali ezihambelanayo, ngoko yonke in iyinkimbinkimbi kakhulu kvisiphaluka solawulo. Into ekhoyo kukuba kukho isidingo sokucwangcisa isixhobo ukuze kufikelelwe ukulungiswa okuphezulu kunokwenzeka. Kwinqanaba ле-микроконтроллер, lidibanisa abafundi nabaphathi. Ngoko ke, kuyimfuneko ukuba ngabaguquli bamanje abaza kubeka iliso amandla okusetyenziswa ngogesi kagesi. Kwaye xa kuthe gqitha, i-хронограф kufuneka ishintshwe.
Ukudibanisa isiphaluka solawulo
Ukongezelela, ukukhuselwa kokutshiswa komlilo kunikwa. Kwi-выход управления микроконтроллером, усебензиса идивайси ефанайо (я-дарлингтонская сборка), i-терминалы управления транзисторами ze-IGBT zixhunyiwe.
Ukongeza, kufuneka ukhangele я-параметры, ngoko kufuneka udibanise isibonakaliso se-LED kwisiphaluka. Ukusuka kubafundi, kufuneka udibanise amaqhosha okuvumela ukuba utshintshe phakathi kweendlela zokupasa, kunye nokuchasana okuchaseneyo, ngokuguqula oku kutshintsha isantya se-rotor yesithuthi.
Isiphelo
Ndifuna ukuqaphela ukuba kunokwenzeka ukuvelisa i-freewheel yemoto yamandla, intengo yomkhiqizo ogqityiweyo iqala ukusuka kuma-ruble ama-5000. Yaye le yeenjini zombane ogunyazisiweyo onamandla angadluli kwi-0,75 кВт. Ukuba ufuna ukulawula umqhubi onamandla, udinga i-freewheel eyabiza. Ukusetyenziswa kwimpilo yemihla ngemihla, айсбо элиланделайо ланеле. Isizathu kukuba akukho mfuneko yeqela elikhulu lemisebenzi kunye nezicwangciso, ezibaluleke kakhulu kukuguqula isantya se-rotor.
