Как устроена электропроводка ВАЗ 2110. Какие элементы входят в электрическую схему автомобиля. Как диагностировать и устранить неисправности электрооборудования ВАЗ 2110.
Особенности электропроводки ВАЗ 2110
Электропроводка ВАЗ 2110 имеет ряд особенностей, которые необходимо учитывать при эксплуатации и ремонте автомобиля:
- Использование современной бортовой электронной системы управления двигателем и другими агрегатами
- Наличие центрального замка с электроприводами дверей
- Применение мультиплексной системы передачи данных между электронными блоками
- Использование реле и предохранителей для защиты электрических цепей
- Разделение всей проводки на несколько независимых жгутов (моторный, панели приборов, дверей и др.)
Знание этих особенностей позволяет правильно диагностировать и устранять неисправности электрооборудования ВАЗ 2110.
Основные элементы электросхемы ВАЗ 2110
В электрическую схему ВАЗ 2110 входят следующие основные элементы:
- Аккумуляторная батарея
- Генератор
- Стартер
- Система зажигания (катушка, свечи, высоковольтные провода)
- Блок управления двигателем
- Датчики (температуры, давления, положения и др.)
- Исполнительные механизмы (форсунки, регулятор холостого хода и др.)
- Приборы освещения и сигнализации
- Электродвигатели (стеклоочистителей, вентилятора охлаждения и др.)
- Звуковой сигнал
- Электростеклоподъемники
- Центральный замок
Все эти элементы соединены между собой проводами, образуя единую электрическую сеть автомобиля.
Диагностика неисправностей электропроводки
При возникновении проблем с электрооборудованием ВАЗ 2110 следует провести диагностику, включающую следующие этапы:
- Визуальный осмотр проводки на наличие повреждений изоляции, обрывов, окислений контактов
- Проверка целостности предохранителей
- Контроль напряжения аккумулятора и генератора
- Проверка работы отдельных потребителей (фар, стеклоочистителей и т.д.)
- Диагностика электронных блоков управления с помощью сканера
Такая последовательность позволяет локализовать неисправность и определить причину ее возникновения.
Типичные неисправности электропроводки ВАЗ 2110
К наиболее распространенным проблемам с электрикой на ВАЗ 2110 относятся:
- Окисление клемм аккумулятора
- Перегорание предохранителей
- Неисправности генератора (износ щеток, выход из строя реле-регулятора)
- Отказ стартера
- Выход из строя датчиков двигателя
- Нарушение контактов в разъемах
- Обрывы проводов в местах частых изгибов (двери, капот)
- Неисправности центрального замка
Своевременная диагностика позволяет выявить эти проблемы на ранней стадии и предотвратить более серьезные поломки.
Ремонт электропроводки ВАЗ 2110
При ремонте электропроводки ВАЗ 2110 следует придерживаться следующих рекомендаций:
- Использовать качественные материалы (провода, клеммы, изоляцию)
- Соблюдать полярность при подключении
- Надежно изолировать все соединения
- Использовать специальный инструмент (обжимные клещи, мультиметр)
- Проверять работу цепи после ремонта
- При сложных неисправностях обращаться к специалистам
Правильно выполненный ремонт обеспечит надежную работу электрооборудования автомобиля.
Модернизация электропроводки ВАЗ 2110
Для улучшения характеристик электрооборудования ВАЗ 2110 можно провести следующую модернизацию:
- Установка более мощного генератора
- Замена штатной проводки на провода большего сечения
- Установка дополнительных реле для силовых потребителей
- Монтаж современной аудиосистемы
- Установка ксеноновых или светодиодных фар
- Монтаж сигнализации с автозапуском
При проведении модернизации важно учитывать нагрузочную способность существующей проводки и возможности штатного электрооборудования.
Техника безопасности при работе с электропроводкой
При проведении работ с электрооборудованием ВАЗ 2110 необходимо соблюдать следующие правила безопасности:
- Отключать аккумулятор перед началом работ
- Использовать изолированный инструмент
- Не допускать замыканий проводов
- Проверять отсутствие напряжения перед касанием проводов
- Не работать с электрооборудованием в сырую погоду
- Соблюдать осторожность при работе с высоковольтными цепями системы зажигания
Соблюдение этих простых правил позволит избежать поражения электрическим током и повреждения оборудования автомобиля.

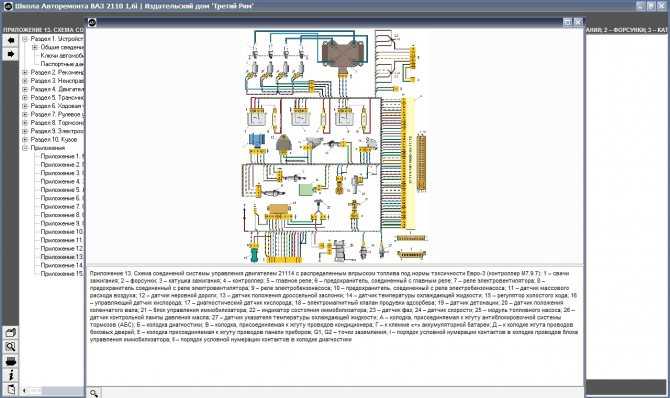

СХЕМА ВАЗ-2110
Современный автомобиль всё больше превращается в компьютер – если недавно отечественные авто, серии ВАЗ, ГАЗ, ЛАДА имели из электроники только электропроводку и автомагнитолу, то в новых зарубежных японских и европейских машинах практически всё управляется электроникой и контроллерами. Всевозможные датчики, парковочные радары, системы автоматического управления и оптимизации расхода топлива, превращают ваш автомобиль в ПК на колёсах. Осталось ли здесь место радиолюбительским инновациям? Да! Начнём с стоимости ремонта, замены некоторых деталей и узлов автоэлектроники или простого техосмотра – тут расходы на оплату услуг автосервиса многократно превысят стоимость непосредственно заменяемой детали. Например восстановить обрыв провода в электропроводке по силам любому автолюбителю, вооружённому омметром и лампой-контролькой. А поможет в этом наш каталог принципиальных схем электрооборудования от большинства наиболее распространённых моделей автомобилей – mitsubishi, москвич, газ, уаз.
Если речь идёт о машине почтенного возраста (например Ваз) – не оборудованной хитрой электроникой, то будет полезным собрать для неё gsm сигнализацию, мощное импульсное зарядное устройство (на основе БП ATX) или простой самодельный бортовой компьютер, схему которого вы найдёте в данном разделе. Очень подробно рассматриваются вопросы перехода автомобильных фар на светодиодные. Приводится список стандартных диодных лампочек для авто, их технические характеристики, а так-же несколько вариантов самостоятельного изготовления светодиодных автомобильных фар. Естественно не обошли внимание и модную новинку – электромобили. Тут вы найдёте статьи про особенности работы и эксплуатации электромобиля, зарядное устройство для его аккумулятора и советы по сборке электроавто своими руками.
Справочник по SMD деталям
Ваз-2110 выпускается с 1996 года. Тип кузова четырехдверный седан. Изначально на модели ваз 2110 устанавливались карбюраторные 1,5 литровые 69л.

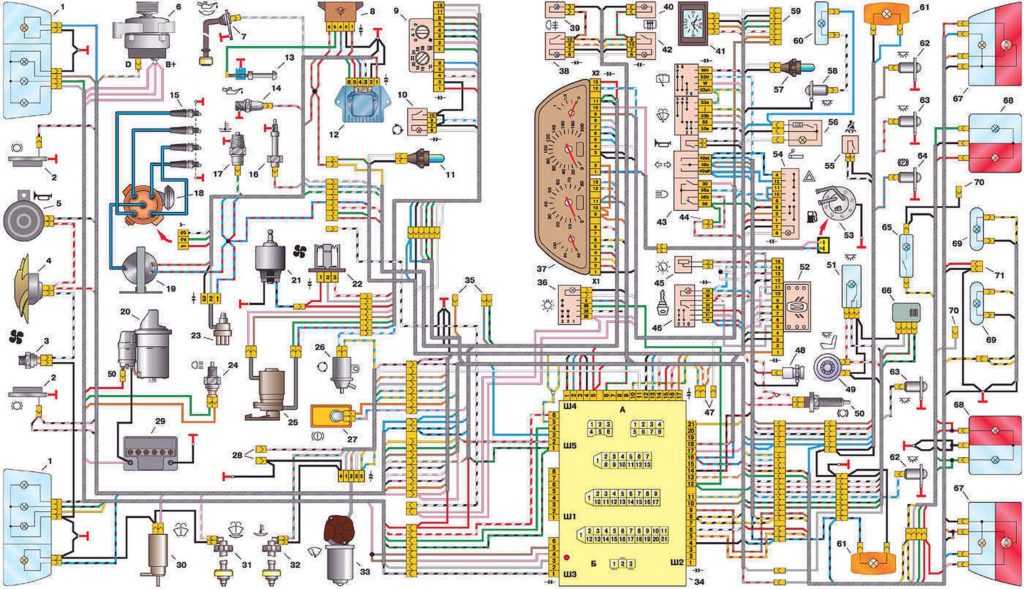

1. блок-фара; 2. датчики износа передних тормозных колодок; 3. датчик включения электродвигателя вентилятора; 4. электродвигатель вентилятора системы охлаждения двигателя; 5. звуковой сигнал; 6. генератор ваз-2110; 7. датчик уровня масла; 8. блок управления электромагнитным клапаном карбюратора; 9. контроллер отопителя; 10. выключатель клапана рециркуляции; 11. лампа подсветки рычагов управления отопителем; 12. коммутатор; 13. концевой выключатель карбюратора; 14. датчик контрольной лампы давления масла; 15. свечи зажигания; 16. электромагнитный клапан карбюратора; 17. датчик указателя температуры охлаждающей жидкости; 18. датчик-распределитель зажигания; 19. катушка зажигания; 20. стартер; 21. электродвигатель вентилятора отопителя; 22. дополнительный резистор электродвигателя отопителя; 23.
По всем вопросам о ремонте обращайтесь на ФОРУМ
ФОРУМ ПО РЕМОНТУ АВТОЭЛЕКТРОНИКИ

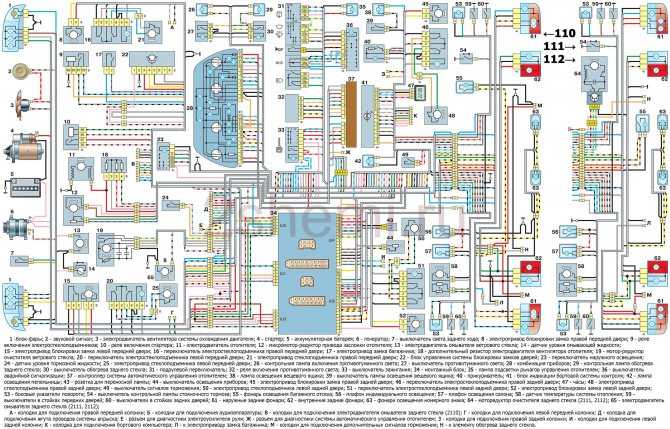

ВАЗ 2110 | Схема электрооборудования автомобиля с карбюраторным двигателем 2110
ВАЗ 2110
Сервисное обслуживание и эксплуатация
Руководства ￫ ВАЗ ￫ 2110 (Лада)
| 1 – блок-фара | 37 – комбинация приборов |
| 2 – датчик износа колодок передних тормозов | 38 – выключатель заднего противотуманного света |
| 39 – контрольная лампа противотуманного света | |
| 4 – электродвигатель вентилятора системы охлаждения двигателя | 40 – контрольная лампа обогрева заднего стекла |
| 5 – звуковой сигнал | 41 – часы |
| 6 – генератор | 42 – выключатель обогрева заднего стекла |
| 7 – датчик уровня масла | 43 – подрулевой переключатель |
| 8 – блок управления электромагнитным клапаном карбюратора | 44 – колодка для переключения проводов при установке блок-фар другого типа |
| 9 – контроллер отопителя | 45 – выключатель освещения приборов |
| 10 – выключатель клапана рециркуляции | 46 – выключатель зажигания |
| 11 – лампа подсветки рычагов управления отопителем | 47 – колодки для подключения жгута проводов очистителей фар |
| 12 – коммутатор | 48 – розетка для переносной лампы |
| 13 – концевой выключатель карбюратора | 49 – плафон направленного света |
| 14 – датчик контрольной лампы давления масла | 50 – выключатель сигнала торможения |
| 15 – свечи зажигания | 51 – плафон освещения салона |
| 16 – электромагнитный клапан карбюратора | 52 – блок бортовой системы контроля |
| 17 – датчик указателя температуры охлаждающей жидкости | 53 – датчик указателя уровня топлива |
| 18 – распределитель зажигания | 54 – выключатель аварийной сигнализации |
| 19 – катушка зажигания | 55 – датчик ремня безопасности водителя |
| 20 – стартер | 56 – прикуриватель |
| 21 – электродвигатель вентилятора отопителя | 57 – лампа подсветки пепельницы |
| 22 – дополнительный резистор электродвигателя отопителя | 58 – выключатель лампы освещения вещевого ящика |
| 23 – датчик скорости | 59 – колодка для подключения бортового компьютера |
| 24 – выключатель света заднего хода | 60 – лампа освещения вещевого ящика |
| 25 – микромоторедуктор привода заслонки отопителя | 61 – боковой указатель поворота |
| 26 – клапан рециркуляции | 62 – выключатель в стойке передней двери |
| 27 – датчик уровня тормозной жидкости | 63 – выключатель в стойке задней двери |
| 28 – колодки для подключения электродвигателя омывателя заднего стекла | 64 – выключатель контрольной лампы стояночного тормоза |
| 29 – аккумуляторная батарея | 65 – фонарь освещения багажника |
| 30 – электродвигатель омывателя ветрового стекла | 66 – датчик температуры воздуха в салоне |
| 31 – датчик уровня омывающей жидкости | 67 – наружный задний фонарь |
| 32 – датчик уровня охлаждающей жидкости | 68 – внутренний задний фонарь |
| 33 – электродвигатель очистителя ветрового стекла | 69 – фонарь освещения номерного знака |
| 34 – монтажный блок | 70 – колодка для подключения элемента обогрева заднего стекла |
| 35 – колодки для подключения жгута предупредительного света | 71 – колодка для подключения дополнительного сигнала торможения |
| 36 – переключатель наружного освещения |
А — порядок условной нумерации штекеров в колодках монтажного блока,
комбинации приборов, выключателя зажигания и моторедуктора очистителя ветрового
стекла
Б — порядок условной нумерации штекеров в колодках датчика-распределителя
зажигания и датчика скорости
Примечания:
1.
В жгуте проводов панели приборов вторые концы проводов белого, черного,
оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены
между собой в одних точках.
2. Изгибы проводов в местах входа в жгут показывают направления их прокладки
в жгуте.
