Что такое газоразрядные индикаторы и почему они популярны

Газоразрядные индикаторы (также известные как nixie-трубки) — это электронные устройства для отображения цифр и символов, популярные в 1950-70-х годах. Они состоят из стеклянной колбы, наполненной инертным газом, с металлическими электродами в форме цифр или символов внутри. При подаче высокого напряжения газ ионизируется, и вокруг нужного электрода возникает характерное оранжевое свечение.

Сегодня газоразрядные индикаторы вновь обрели популярность среди любителей винтажной электроники благодаря своему уникальному ретро-футуристическому внешнему виду. Многие энтузиасты создают на их основе оригинальные часы, калькуляторы и другие устройства.

Необходимые компоненты для сборки часов на газоразрядных индикаторах

Для создания часов на газоразрядных индикаторах потребуются следующие основные компоненты:

Газоразрядные индикаторы (например, советские ИН-12 или ИН-14)
Микроконтроллер Arduino для управления
Высоковольтный блок питания (180-200 В)
Драйверы для управления индикаторами
Модуль часов реального времени
Резисторы, конденсаторы и другие вспомогательные компоненты
Корпус для размещения всех элементов

Важно отметить, что работа с высоким напряжением требует соблюдения правил техники безопасности. Необходимо принять меры для изоляции высоковольтных цепей.

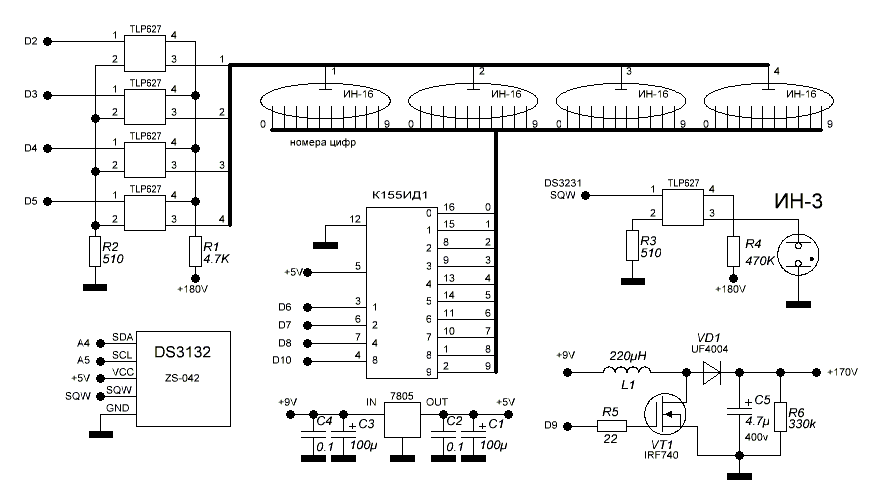

Схема подключения газоразрядных индикаторов к Arduino

Схема подключения газоразрядных индикаторов к Arduino выглядит следующим образом:

Высоковольтный блок питания подает напряжение 180-200 В на аноды индикаторов через токоограничивающие резисторы

Катоды индикаторов подключаются к драйверам (например, K155ИД1), которые управляются сигналами с Arduino
Arduino также подключается к модулю часов реального времени по интерфейсу I2C
Для управления яркостью может использоваться ШИМ-сигнал с Arduino

Важно обеспечить надежную изоляцию высоковольтных цепей от низковольтной части схемы. Для этого используются оптроны или другие методы гальванической развязки.

Программирование микроконтроллера Arduino для управления часами

Программа для Arduino должна выполнять следующие основные функции:

Считывание текущего времени с модуля часов реального времени
Формирование сигналов для отображения цифр на индикаторах
Управление яркостью свечения
Реализация дополнительных функций (будильник, термометр и т.д.)

Вот пример базового кода для управления отображением времени на 6 газоразрядных индикаторах:

«`cpp #include #include RTC_DS3231 rtc; const int anodePins[] = {2, 3, 4, 5, 6, 7}; // Пины для анодов индикаторов const int cathodePin = 8; // Пин для управления катодами через драйвер void setup() { for (int i = 0; i < 6; i++) { pinMode(anodePins[i], OUTPUT); } pinMode(cathodePin, OUTPUT); Wire.begin(); rtc.begin(); // Установка времени (раскомментировать при первой загрузке) // rtc.adjust(DateTime(2024, 9, 20, 12, 0, 0)); } void loop() { DateTime now = rtc.now(); int hours = now.hour(); int minutes = now.minute(); displayTime(hours, minutes); } void displayTime(int hours, int minutes) { int digits[6]; digits[0] = hours / 10; digits[1] = hours % 10; digits[2] = minutes / 10; digits[3] = minutes % 10; for (int i = 0; i < 4; i++) { digitalWrite(anodePins[i], HIGH); displayDigit(digits[i]); delay(5); // Время отображения каждой цифры digitalWrite(anodePins[i], LOW); } } void displayDigit(int digit) { // Отправка кода цифры на драйвер катодов digitalWrite(cathodePin, digit & 0x01); digitalWrite(cathodePin, digit & 0x02); digitalWrite(cathodePin, digit & 0x04); digitalWrite(cathodePin, digit & 0x08); } ```

Этот базовый код можно расширить, добавив функции управления яркостью, будильника, отображения даты и температуры.

Особенности разработки корпуса для часов на газоразрядных индикаторах

При разработке корпуса для часов на газоразрядных индикаторах нужно учесть несколько важных моментов:

Обеспечение достаточной вентиляции для отвода тепла от индикаторов и электронных компонентов
Надежная изоляция высоковольтных цепей от пользователя
Удобный доступ к элементам управления (кнопки настройки времени, будильника и т.д.)
Эстетичный внешний вид, подчеркивающий винтажный стиль индикаторов

Многие любители используют для корпуса дерево, оргстекло или 3D-печать. Важно предусмотреть отверстия для вентиляции и прозрачное окно для обзора индикаторов.

Меры безопасности при работе с высоким напряжением

Работа с газоразрядными индикаторами требует соблюдения правил электробезопасности:

Использовать изолированные инструменты и провода
Не прикасаться к высоковольтным цепям при включенном питании
Разряжать конденсаторы после выключения устройства
Обеспечить надежную изоляцию всех высоковольтных компонентов
Использовать предохранители для защиты от короткого замыкания

При соблюдении этих мер создание часов на газоразрядных индикаторах будет безопасным и увлекательным процессом.

Возможные улучшения и модификации проекта

Базовый проект часов на газоразрядных индикаторах можно расширить различными способами:

Добавление функции будильника с выбором мелодии

Интеграция датчика температуры и влажности
Создание многорежимного дисплея (время, дата, температура)
Управление по Wi-Fi или Bluetooth
Синхронизация времени через интернет
Добавление эффектов анимации при смене цифр

Эти модификации сделают устройство более функциональным и интересным, сохраняя при этом его винтажный шарм.

Часы на газоразрядных индикаторах своими руками

Автором данной самоделки является AlexGyver, автор одноименного YouTube канала. В настоящее время большинство газоразрядных индикаторов больше не производится, и остатки советских индикаторов можно найти только на барахолке или радиорынке. В магазинах их найти очень трудно. Но чем меньше становится этих индикаторов, тем больше к ним растёт интерес. Растёт он у любителей ламповости, винтажа и конечно же пост апокалипсиса.

Итак, мы хотим сделать часы на их основе, и ради простоты и максимальной доступности будем управлять индикаторами при помощи микроконтроллера в лице платформы ардуино, которая подключается к компьютеру по USB и в неё по клику мышки загружается прошивка. Между ардуиной и индикаторами нам нужна ещё некоторая электроника, которая будет раздавать сигналы по ногам индикаторов. Значит, во-первых, нам нужен генератор, который будет создавать высокое напряжение для питания индикаторов. Часы работают от постоянного напряжения около 180В. Этот генератор устроен очень просто и работает на индуктивных выбросах. Частоту генератора задаёт шим контроллер, при частоте в 16кГц на выходе получаем напряжение 180В. Но не смотря на высокое напряжение, генератор очень и очень слабый, так что о других его применениях даже не думайте, он способен только на тлеющий разряд в инертном газе. Это напряжение, а именно +, через высоковольтные оптопары направляется на индикаторы. Сами оптопары управляются ардуиной, то есть она может подать +180В на любой индикатор. Чтобы цифра в индикаторе засветилась, нужно подать на неё землю, и этим занимается высоковольтный дешифратор – советская микросхема. Дешифратор тоже управляется ардуиной и может подключить к земле любую цифру.

А теперь внимание: индикаторов у нас 6, а дешифратор 1. Как же это работает? На самом деле дешифратор подключен сразу ко всем индикаторам, то есть ко всем их цифрам, и работа дешифратора и оптопар синхронизирована таким образом, что в один момент времени напряжение подаётся только на одну цифру одного индикатора, то есть оптопара очень быстро переключают индикаторы, а дешифратор зажигает на них цифры, и нам кажется, что все цифры горят одновременно. На деле же каждая цифра горит чуть больше 2 миллисекунд, затем сразу включается другая, суммарная частота обновления 6-ти индикаторов составляет около 60Гц, то есть кадров в секунду, а учитывая инертность процесса, глаз никаких мерцаний не замечает. Такая система называется динамическая индикация и позволяет очень сильно упростить схему.

В общем и целом, схема часов получается весьма и весьма сложной, поэтому разумно сделать для неё печатную плату.

Плата универсальная для индикаторов ИН12 и ИН14. На этой плате, помимо всей необходимой для индикаторов обвязки, предусмотрены места для следующих железок: кнопка включения/выключения будильника, выход на пищалку будильника, термометр + гигрометр DHT22, термометр DS18b20, модуль реального времени на чипе DS3231 и 3 кнопки для управления часами. Всё перечисленное железо является опциональным, и его можно подключать, а можно и не подключать, это всё настраивается в прошивке. То есть на этой плате можно сделать просто часы, вообще без кнопок и без всего, а можно сделать часы с будильником, отображением температуры и влажности воздуха, вот такая вот универсальная плата. Печатку естественно решили заказать у китайцев, потому что есть очень много тонких дорожек и переходов на другую сторону платы. Так называемый гербер файл платы вы найдёте в архиве, который можно скачать на странице

проекта

. Дорожек в этом проекте много, особенно тонких на плате с индикаторами.

Плату нужно распилить на части, так как она двухэтажная. Но лучше не пилить, стеклянная пыль очень вредна для лёгких. Закалённым саморезом царапаем плату и аккуратно ломаем в тисках.

В общем сейчас нужно запаять все компоненты на плату согласно подписям и рисункам на шелкографии. Также нужно будет купить рейку с пинами, чтобы соединить части платы.

В проекте используется полноразмерная Arduino Nano. Сделано это для упрощения загрузки прошивки даже для самых новичков.

Итак, собрали нижнюю плату. Сначала нужно протестировать работу генератора. Если он собран неправильно, то может бахнуть конденсатор. Так что накрываем его чем-нибудь и включаем питание.

Ничего не бахнуло, это хорошо. Аккуратно измеряем напряжение на ногах конденсатора, должно быть 180В.

Отлично. Внимательно смотрим как паять индикаторы. На всех индикаторах одна нога помечена белым — это анод.

Лампу нужно вставлять так, чтобы анодная нога попала вот в это отверстие, это анодные дороги.

После пайки обязательно отмойте флюс, иначе вместо одной цифры могут гореть несколько. Далее распаиваем оставшиеся датчики и пищалки, если они нужны, и паяем провода для подключения кнопок.

Датчик температуры пришлось выносить на проводах, чтобы разместить его подальше от источников нагрева.

Все кнопки и выключатель будильника выносим на проводах. Модуль часов тоже сделаем на проводах. Со страницы

проекта

качаем архив, в котором есть прошивка и библиотеки. Загружаем прошивку.

Проверяем.

Всё работает! Поздравляю, мы сделали ламповые часы. Теперь, что касается корпуса. Автор долго искал максимально доступный и деревянный вариант, и таки нашёл вот такую заготовку для самодельной шкатулки, которая идеально подходит по размеру к плате.

Также делаем отверстия под пищалки, провода, кнопки и переключатели.

Плату нужно приподнять, автор использует обычные стойки для печатных плат.

Корпус автор покрасил под орех. Не очень удачно, лучше используйте морилку.

Готово! Осталось показать, как всем этим пользоваться. Перед прошивкой можно настроить некоторые моменты: времена режима часов и режима отображения температуры и влажности. Автор поставил 10 секунд на часы и 5 на температуру. Температура, к слову, слева, влажность справа.

Есть 2 режима яркости индикаторов, дневной и ночной. Соответственно для этого настройки.

Ну и время, через которое будильник сам отключится после начала тревоги. В общем часики тикают, и каждую минуту у них делается так называемое антиотравление индикаторов. Быстро перебираются все цифры, чтобы редко включаемые цифры не глючили и включались сразу. В общем кнопки у нас 3: выбор, и увеличить/уменьшить. При клике по кнопке «выбор» в режиме температуры, вы сразу переключитесь в режим часов.
Удержав кнопку «выбор» попадаем в режим настройки будильника. Кнопками вверх/вниз можно менять цифру. Кликом по кнопке «выбор» можно менять, «настройка часов» и «настройка минут». Клавиатура у нас к слову резистивная.
Удержав кнопку ещё раз, попадаем в режим настройки времени. Настроили, удерживаем ещё раз и попадаем обратно на просто режим часов. Также из настройки времени будильника можно выйти сразу же, дважды кликнув по кнопке выбор. То есть выйти минуя настройку времени.

Звонок будильника да, отвратительный, но такой лучше всего пробуждает. В этом можете убедиться, посмотрев оригинальный видеоролик автора:

С этими часами у нас сегодня всё. Благодарю за внимание. До новых встреч!

Источник

Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.

Многим встроенным приложениям необходимо знать время для запуска определенных задач в определенное время и дату, или для временных отметок событий, или для того и другого. Микросхемы RTCC (часы реального времени и календарь) для выполнения этой функции доступны уже несколько десятилетий, но перед разработчиками стоит задача сократить количество компонентов и занимаемую площадь при минимизации энергопотребления и времени проектирования.

В этой статье обсуждается, как выбрать микросхему RTCC и быстро внедрить ее во встраиваемую систему с минимальными затратами места и энергопотреблением. Он будет включать в себя обсуждение MCU со встроенными RTCC и использование доступных модулей RTCC для помощи в создании прототипов с RTC для поверхностного монтажа и другими компонентами. Чипы

Однако сам по себе чип RTCC мало что может. Для этого требуется точный кристалл для хронометража — возможно, кристалл с температурной компенсацией для очень точного хронометража — и резервный аккумулятор, чтобы можно было отслеживать время, даже когда встроенная система отключена. Эти вспомогательные компоненты определяют способность RTCC выполнять две основные задачи:

Некоторые микроконтроллеры, такие как 32-разрядный микроконтроллер PIC32MZ2064DAA288 от Microchip Technology, имеют внутренний блок RTCC. Может показаться отличной идеей использовать такое устройство для проектирования системы, требующей точного хронометража, тем более, что микроконтроллер PIC32MZ2064DAA288 будет автоматически переключать внутреннее питание на свой входной контакт батареи (V _BAT ) при недостаточном напряжении на контактах нормального питания микроконтроллера (V _DDCORE и V _DDIO ) для питания устройства.

Во-первых, блоку RTCC микроконтроллера PIC32MZ2064DAA288 потребуется кварцевый резонатор с частотой 32768 Гц, подключенный к двум выводам вторичного генератора, для поддержания точного времени, когда микроконтроллер выключен. Хотя можно использовать основной тактовый генератор микроконтроллера для управления блоком RTCC, этот генератор перестает работать, когда микроконтроллер находится в режиме глубокого сна.

Встроенный RTCC включает регистр калибровки, а Microchip предоставляет процедуру калибровки, которая может уменьшить погрешность хронометража до 0,66 секунды в месяц для частот кварцевого генератора, отклоненных на целых 260 частей на миллион (ppm). Однако фиксированная калибровка не учитывает изменения температуры, которые также могут повлиять на частоту генератора и, следовательно, на точность хронометража.

Во-вторых, микроконтроллер не выключается полностью при переходе на питание от батареи, за исключением блока RTCC. Другие блоки в микроконтроллере могут быть активированы или отключены во время работы от батареи, что контролируется программным обеспечением. Проблема, созданная здесь, заключается в том, что разряд батареи и срок службы становятся зависимыми от программного обеспечения.

Эта проблема не уникальна для микроконтроллера PIC32MZ2064DAA288. Это произойдет с любым микроконтроллером, который включает в себя блок RTCC. Использование отдельного чипа RTCC решает эту проблему, четко изолируя функцию хронометража от микроконтроллера, а также это единственный выбор конструкции, когда микроконтроллер не имеет внутреннего RTCC.

Инженеры-конструкторы десятилетиями используют отдельные микросхемы RTCC для измерения времени в различных встроенных и вычислительных приложениях. В то время как некоторые поставщики ИС теперь предлагают такие микросхемы, технология поверхностного монтажа (SMT) усложнила оценку микросхем RTCC, поскольку устройства не могут быть легко припаяны вручную или вставлены в сокеты.

Эти модули также включают батареи, обычно монетные, для поддержания питания, даже когда основная система отключена.
Хорошим примером такого модуля является 255 Chronodot от Adafruit (рис. 1). Такие модули удобны для оценки микросхем RTCC, для макетирования и прототипирования, а во многих случаях даже для массового производства.
Рис. 1. Устройство Adafruit 255 Chronodot включает в себя микросхему RTCC и батарею на модуле сквозных отверстий. (Источник изображения: Adafruit)
В таблице 1 перечислены шесть различных модулей RTCC, основанных на трех разных микросхемах RTCC от двух поставщиков интегральных схем.
Модуль RTCC Чип RTCC Интерфейс Аккумулятор Мин. срок службы батареи (тип. )
DFRobot DFR0151 Максим DS1307 I²C CR1225 9 (17) лет
SparkFun BOB-12708 Максим DS1307 I²C CR1225 9 (17) лет
Адафрут 3103 Максим DS3231 I²C CR1220 нет данных
Адафрут 255 Хронодот Максим DS3231
I²C CR1632 8 лет
Максим DS3231MPMB1# Максим DS3231 I²C CR1025 нет данных
СТМ STEVAL-FET001V1 STMicro M41T62 I²C Внешний нет данных
Таблица 1. Шесть модулей RTCC иллюстрируют широкую доступность и разнообразие модулей RTCC. (Источник данных: Digi-Key Electronics)
Модули RTCC, подобные шести, перечисленным в таблице 1, упрощают добавление хронометража к прототипам систем. Более пристальный взгляд на то, как устроены эти модули, дает полезную информацию при разработке платы, включающей базовый чип RTCC.

Первое, что следует отметить в Таблице 1, это то, что все эти модули RTCC имеют одну общую черту — интерфейс I ² C. Ранние чипы RTCC 1970-х годов эмулировали небольшие SRAM, используя параллельные шины адреса и данных. Это была эпоха, когда параллельные микропроцессорные шины были обычным явлением, а встроенные последовательные протоколы еще не получили широкого распространения.
Сегодня последовательные протоколы между чипами, особенно I ² C, являются предпочтительным интерфейсом для периферийных устройств, которым требуется относительно небольшая полоса пропускания. Чипы RTCC, безусловно, подходят, потому что для передачи информации о дате и времени требуется очень мало байтов.
Первые два модуля RTCC, показанные в таблице 1, DFR0151 от DFRobot и BOB-12708 от SparkFun, основаны на микросхеме DS1307 RTCC от Maxim Integrated, которая представляет собой 8-контактное устройство. Из-за его популярности для модулей на основе этого чипа доступны библиотеки Arduino и наложение драйвера Raspberry Pi Raspbian.
RTCC DS1307 имеет отдельные контакты для шины питания и аккумулятора, чтобы обеспечить автоматическое переключение между шиной питания встроенной системы и резервной батареей при сбое питания системы (рис. 2).
Рис. 2. Микросхема DS1307 RTCC компании Maxim Integrated автоматически переключается с V _CC на V _BAT, когда напряжение на контакте V _CC падает ниже примерно 4,5 В. (Источник изображения: Maxim Integrated)
На рис. 2 также показано соединение между микросхемой DS1307 RTCC и кристаллом. Для микросхем RTCC этот кристалл почти всегда представляет собой недорогой часовой кристалл с частотой 32768 Гц, такой как WATCH-2X6 от IQD Frequency Products. Этот кристалл вводит два новых фактора, которые следует учитывать при разработке чипов RTCC.
Первым фактором является стабильность кристаллов при изменении температуры. В большинстве RTCC используются кристаллы «камертонов», которые изначально были разработаны для наручных часов. Эти кристаллы отклоняются от своей номинальной частоты в зависимости от температуры (рис. 3).
Рис. 3. Резонансная частота кварца с частотой 32768 Гц зависит от температуры, что влияет на точность хронометража RTCC. (Источник изображения: IQD Frequency Products)
Резонансная частота кристалла IQD WATCH-2X6 изменяется в зависимости от температуры, что изменяет частоту генератора и приводит к ошибке хронометража. Обратите внимание, что сдвиг частоты генератора на 20 частей на миллион приводит к примерно одной минутной погрешности хронометража в месяц.
Второй фактор скрыт за чрезмерным упрощением соединения между кристаллом и чипом RTCC на рис. антенна. Эта «антенна» может направлять высокочастотные сигналы и шум от остальной системы на внутренний кварцевый генератор RTCC.
Любой шум, связанный с дорожками между кварцевым кристаллом часов и чипом RTCC, может вызвать дополнительные переходы в цепи генератора чипа RTCC, что может привести к ускорению хода часов. Решением является тщательная компоновка печатной платы. Это включает размещение кристалла как можно ближе к контактам генератора микросхемы RTCC, а также размещение заземления под входными контактами кристалла и всем корпусом часового кристалла (рис. 4).
Рис. 4. Тщательное расположение печатной платы над плоскостью заземления предотвращает влияние нежелательных шумов на точность хронометража микросхемы RTCC. (Источник изображения: Maxim Integrated)
Кроме того, на рис. 4 показана заштрихованная область под корпусом RTCC, предотвращающая попадание шума близко расположенных дорожек на входные контакты кристалла микросхем RTCC. Если возможно, добавьте защитное кольцо на компонентный слой печатной платы, который окружает кристалл и входные контакты кристалла микросхемы RTCC, чтобы предотвратить влияние шума на точность хронометража.
Установка часового кристалла с печатной платы в микросхему
Чтобы обойти некоторые проблемы, связанные с компоновкой печатной платы для внешнего кристалла, выберите M41T62 RTCC от STMicroelectronics со встроенным кристаллом. Этот чип RTCC доступен на оценочной плате STMicroelectronics STEVAL-FET001V1, которая имеет размер 24-контактного DIP. Схема этой платы показана на рис. 5. Для M41T62 доступна библиотека Arduino и наложение драйвера Raspberry Pi Raspbian.
Рис. 5. Чип STMicroelectronics M41T62 RTCC (в центре) доступен на оценочной плате STEVAL-FET001V1, выполненной в виде 24-контактного DIP. (Источник изображения: STMicroelectronics)
Как видно из схемы, M41T62 имеет только контакт V _CC. У него нет отдельного контакта V _BAT, на который можно было бы переключиться в случае сбоя основной шины питания, поскольку устройство размером всего 1,5 x 3,2 мм предназначено для использования в носимых устройствах и цифровых камерах. В этих встраиваемых приложениях батарея обычно является единственным источником питания, а пространство имеет большое значение.
Обратите внимание, что в качестве источника питания для M41T62 также можно использовать суперконденсатор. Во встроенной системе системный источник питания или зарядное устройство можно подключить к выводу V _CC M41T62 через блокировочный диод D1 (рис. 6).
Диод должен быть с малой утечкой, например 1N4148WS, показанный на рис. 5 выше, чтобы предотвратить разряд суперконденсатора обратно через блок питания системы, когда остальная часть системы отключена.
Рис. 6. Перезаряжаемый суперконденсатор можно использовать для питания микросхемы RTCC M41T62. (Источник изображения: STMicroelectronics)
Температурная компенсация укрощает кристалл
Три модуля RTCC, перечисленные в таблице 1 (Adafruit 3013, Adafruit 255 Chronodot и Maxim DS3231MPMB1#), основаны на чипе Maxim DS3231 RTCC (рис. 7). Наряду со встроенным кристаллом устройство включает датчик температуры, что объясняет длинное официальное название устройства «Чрезвычайно точный I²C-интегрированный RTC/TCXO/Crystal».
Рис. 7. Микросхема DS3231 RTCC объединяет часовой кристалл с частотой 32768 Гц, датчик температуры и массив коммутируемых конденсаторов, что обеспечивает точность хронометража устройства с точностью ±2 минуты в год. (Источник изображения: Maxim Integrated)
Как показано на блок-схеме, кварцевый генератор с температурной компенсацией (TCXO) DS3231 состоит из внутреннего кристалла, датчика температуры и массива переключаемых конденсаторов. Как и DS1307 RTCC, DS3231 также имеет отдельные контакты для основного питания (V _CC) и резервную батарею (V _BAT).
Как и микросхема STMicroelectronics M41T62 RTCC, микросхема DS3231 RTCC не требует компоновки внешнего кристалла. Его TCXO уменьшает колебания точности хронометража, вызванные колебаниями температуры. Внутренний TCXO DS3231 поддерживает точность хронометража устройства с точностью плюс-минус 2 минуты в год в очень широком диапазоне рабочих температур от -40°C до +85°C.
Из-за его популярности существует несколько библиотек Arduino и наложение драйвера Raspberry Pi Raspbian, доступное для модулей на основе микросхемы DS3231 RTCC.
Как долго будет работать батарея?
Аккумуляторы — это элементы обслуживания, срок службы которых не вечен. При добавлении RTCC во встроенную конструкцию важно учитывать ток батареи, требуемый чипом RTCC, для соответствующего размера резервной батареи.
Срок службы батареи в приложении RTCC будет определяться потребляемым током микросхемы RTCC во время ее работы, минимальным рабочим напряжением, требуемым микросхемой RTCC, и количеством времени, в течение которого батарея сможет обеспечивать требуемый ток до его выходное напряжение падает ниже этого минимального рабочего напряжения (таблица 2).
Чип RTCC Ток батареи (нА) Тип. (макс. )
Максим DS1307 300 (500)
Максим DS3231 840 (3000)
STMicro M41T62 5000 (7000)
Таблица 2. Номинальные значения тока питания от батарей для микросхем RTCC помогут выбрать подходящую резервную батарею. (Источник данных: Digi-Key Electronics)
Для модулей RTCC, показанных ранее в таблице 1, резервные батареи уже выбраны. Некоторые поставщики модулей указывают срок службы батарей в спецификациях модулей, которые также показаны в таблице 1. Литиевые батарейки типа «таблетка» в настоящее время являются предпочтительным типом батарей для этих модулей. Диаметр стола варьируется в пределах 10, 12 и 16 мм. Конечно, чем больше емкость аккумулятора, тем больше места и веса он добавляет, но очевидным преимуществом является более длительное время автономной работы при заданном потреблении тока.
Заключение
Следует соблюдать осторожность при выборе устройств RTTC, при выборе сопутствующего кристалла и батареи для обеспечения точной работы, а также при размещении печатной платы. В качестве альтернативы доступные модули на основе чипов RTCC упрощают макетирование и прототипирование, значительно сокращая время разработки.
