Привет, geektimes! В

первой части

статьи были рассмотрены принципы получения точного времени на самодельных часах. Пойдем дальше, и рассмотрим, как и на чем это время лучше выводить.

Итак, у нас есть некая платформа (Arduino, Raspberry, PIC/AVR/STM-контроллер, etc), и стоит задача подключить к нему некую индикацию. Есть множество вариантов, которые мы и рассмотрим.

Сегментная индикация

Тут все просто. Сегментный индикатор состоит из обычных светодиодов, которые банально подключаются к микроконтроллеру через гасящие резисторы.


Осторожно, траффик!

Плюсы: простота конструкции, хорошие углы обзора, невысокая цена.
Минус: количество отображаемой информации ограничено.
Конструкции индикаторов бывают двух видов, с общим катодом и общим анодом, внутри это выглядит примерно так (схема с сайта производителя).

Есть 1001 статья как подключить светодиод к микроконтроллеру, гугл в помощь. Сложности начинаются тогда, когда мы захотим сделать большие часы — ведь смотреть на мелкий индикатор не особо удобно. Тогда нам нужны такие индикаторы (фото с eBay):

Они питаются от 12В, и напрямую от микроконтроллера просто не заработают. Тут нам в помощь приходит микросхема CD4511, как раз для этого предназначенная. Она не только преобразует данные с 4-битной линии в нужные цифры, но и содержит встроенный транзисторный ключ для подачи напряжения на индикатор. Таким образом, нам в схеме нужно будет иметь «силовое» напряжение в 9-12В, и отдельный понижающий преобразователь (например L7805) для питания «логики» схемы.

Матричные индикаторы

По сути, это те же светодиоды, только в виде матрицы 8х8. Фото с eBay:


Продаются на eBay в виде одиночных модулей либо готовых блоков, например по 4 штуки. Управление ими весьма просто — на модулях уже распаяна микросхема MAX7219, обеспечивающая их работу и подключение к микроконтроллеру с помощью всего лишь 5 проводов. Для Arduino есть много библиотек, желающие могут посмотреть код.

Плюсы: невысокая цена, хорошие углы обзора и яркость.
Минус: невысокое разрешение. Но для задачи вывода времени вполне достаточно.

ЖК-индикаторы

ЖК-индикаторы бывают графические и текстовые.


Графические дороже, однако позволяют выводить более разнообразную информацию (например график атмосферного давления). Текстовые дешевле, и с ними проще работать, они также позволяют выводить псевдографику — есть возможность загружать в дисплей пользовательские символы.

Работать с ЖК-индикатором из кода несложно, но есть определенный минус — индикатор требует много управляющих линий (от 7 до 12) от микроконтроллера, что неудобно. Поэтому китайцы придумали совместить ЖК-индикатор с i2c-контроллером, получилось в итоге очень удобно — для подключения достаточно всего 4х проводов (фото с eBay).

ЖК-индикаторы достаточно дешевые (если брать на еБее), крупные, их просто подключать, и можно выводить разнообразную информацию. Единственный минус это не очень большие углы обзора.

OLED-индикаторы

Являются улучшенным продолжением предыдущего варианта. Варьируются от маленьких и дешевых с диагональю 1.1″, до больших и дорогих. Фото с eBay.


Собственно, хороши всем кроме цены. Что касается мелких индикаторов, размером 0.9-1.1″, то (кроме изучения работы с i2c) какое-то практическое применение им найти сложно.

Газоразрядные индикаторы (ИН-14, ИН-18)

Эти индикаторы сейчас весьма популярны, видимо из-за «теплого лампового

звука

света» и оригинальности конструкции.


(фото с сайта nocrotec.com)

Схема их подключения несколько сложнее, т.к. эти индикаторы для зажигания используют напряжение в 170В. Преобразователь из 12В=>180В может быть сделан на микросхеме MAX771. Для подачи напряжения на индикаторы используется советская микросхема К155ИД1, которая специально для этого и была создана. Цена вопроса при самостоятельном изготовлении: около 500р за каждый индикатор и 100р за К155ИД1, все остальные детали, как писали в старых журналах, «дефицитными не являются». Основная сложность тут в том, что и ИН-хх, и К155ИД1, давно сняты с производства, и купить их можно разве что на радиорынках или в немногих специализированных магазинах.

С индикацией мы более-менее разобрались, осталось решить, какую аппаратную платформу лучше использовать. Тут есть несколько вариантов (самодельные я не рассматриваю, т.к. тем кто умеет развести плату и припаять процессор, эта статья не нужна).

Arduino

Самый простой вариант для начинающих. Готовая плата стоит недорого (около 10$ на eBay с бесплатной доставкой), имеет все необходимые разъемы для программирования. Фото с eBay:


Под Arduino есть огромное количество разных библиотек (например для тех же ЖК-экранов, модулей реального времени), Arduino аппаратно совместима с различными дополнительными модулями.
Главный минус: сложность отладки (только через консоль последовательного порта) и довольно-таки слабый по современным меркам процессор (2КБайт RAM и 16МГц).

Главный плюс: можно сделать много чего, практически не заморачиваясь с пайкой, покупкой программатора и разводкой плат, модули достаточно соединить друг с другом.

32-разрядные процессоры STM

Для тех кто захочет что-то помощнее, есть готовые платы с процессорами STM, например плата с STM32F103RBT6 и TFT-экраном. Фото с eBay:


Здесь мы уже имеем полноценную отладку в полноценной IDE (из всех разных мне больше понравилась Coocox IDE), однако понадобится отдельный программатор-отладчик ST-LINK с разъемом JTAG (цена вопроса 20-40$ на eBay). Как вариант, можно купить отладочную плату STM32F4Discovery, на которой этот программатор уже встроен, и его можно использовать отдельно.

Raspberry PI

И наконец, для тех кто хочет полной интеграции с современным миром, есть одноплатные компьютеры с Linux, всем уже наверное известные Raspberry PI. Фото с eBay:


Это полноценный компьютер с Linux, гигабайтом RAM и 4х-ядерным процессором на борту. С краю платы выведена панель из 40 пинов, позволяющая подключать различную периферию (пины доступны из кода, например на Python, не говоря о C/C++), есть также стандартный USB в виде 4х разъемов (можно подключить WiFi). Так же есть стандартный HDMI.

Мощности платы хватит к примеру, не только чтобы выводить время, но и чтобы держать HTTP-сервер для настройки параметров через web-интерфейс, подгружать прогноз погоды через интернет, и так далее. В общем, простор для полета фантазии большой.

С Raspberry (и процессорами STM32) есть одна единственная сложность — ее пины используют 3-вольтовую логику, а большинство внешних устройств (например ЖК-экраны) работают «по старинке» от 5В. Можно конечно подключить и так, в принципе заработает, но это не совсем правильный метод, да и испортить плату за 50$ как-то жалко. Правильный способ — использовать «logic level converter», который на eBay стоит всего 1-2$.
Фото с eBay:

Теперь достаточно подключить наше устройство через такой модуль, и все параметры будут согласованы.

ESP8266

Способ скорее экзотический, но довольно-таки перспективный в силу компактности и дешевизны решения. За совсем небольшие деньги (около 4-5$ на eBay) можно купить модуль ESP8266, содержащий процессор и WiFi на борту.

Фото с eBay:


Изначально такие модули предназначались как WiFi-мост для обмена по serial-порту, однако энтузиастами было написано множество альтернативных прошивок, позволяющих работать с датчиками, i2c-устройствами, PWM и пр. Гипотетически вполне возможно получать время от NTP-сервера и выводить его по i2c на дисплей. Для тех кто хочет подключить много различной периферии, есть специальные платы NodeMCU с большим числом выводов, цена вопроса около 500р (разумеется на eBay):

Единственный минус — ESP8266 имеет очень мало памяти RAM (в зависимости от прошивки, от 1 до 32КБайт), но задача от этого становится даже интересней. Модули ESP8266 используют 3-вольтовую логику, так что вышеприведенный конвертор уровней тут также пригодится.

На этом вводный экскурс в самодельную электронику можно закончить, автор желает всем удачных экспериментов.

Я в итоге остановился на использовании Raspberry PI с текстовым индикатором, настроенным на работу с псевдографикой (что вышло дешевле чем графический экран той же диагонали). Сфоткал экран настольных часов во время написания этой статьи.


Часы выводят точное время, взятое из Интернета, и погоду которая обновляется с Яндекса, все это написано на Python, и вполне работает уже несколько месяцев. Параллельно на часах запущен FTP-сервер, что позволяет (вкупе с пробросом портов на роутере) обновить на них прошивку не только из дома, но и из любого места где есть Интернет. Как бонус, ресурсов Raspberry в принципе хватит и для подключения камеры и/или микрофона с возможностью удаленного наблюдения за квартирой, или для управлением различными модулями/реле/датчиками. Можно добавить всякие «плюшки», типа светодиодной индикации о пришедшей почте, и так далее.

PS: Почему eBay?
Как можно было видеть, для всех девайсов приводились цены или фото с ебея. Почему так? К сожалению, наши магазины часто живут по принципу «за 1$ купил, за 3$ продал, на эти 2 процента и живу». В качестве простого примера, Arduino Uno R3 стоит (на момент написания статьи) 3600р в Петербурге, и 350р на eBay с бесплатной доставкой из Китая. Разница действительно на порядок, безо всяких литературных преувеличений. Да, придется подождать месяц чтобы забрать посылку на почте, но такая разница в цене думаю, того стоит. Но впрочем, если кому-то надо прямо сейчас и срочно, то наверно и в местных магазинах есть выбор, тут каждый решает сам.

Wall-E Clock Shield. Своими руками. Часть 1. «Железо» / Блог им. Ghost_D / RoboCraft. Роботы? Это просто!

Идея появилась (примерно в начале апреля), после очередной ревизии неисправных материнских плат. На одной из таких плат был обнаружен сдвоенный семисегментный индикатор. Такие индикаторы (с общим катодом), как выяснилось позже, весьма распространены. И когда друзья подогнали целую плату (бог знает от чего), на которой таких индикаторов была целая россыпь, естественно возникло желание о их применении. Первое, что пришло на ум —
ЧАСЫ
.
Хм, часы?!?! Вроде как и банально, а с другой стороны, почему бы и нет?

Прикинул, всяческие «ЗА» и «ПРОТИВ«.
Самые веские «ЗА«:
1) Не пропадать же выпаянным деталькам впустую 🙂
2) Этот шилд, по моему мнению, может стать неплохим подарком. (я в некоторой степени «курирую» ардуиновское направление у одного знакомого подростка, и у него, кстати, в начале мая ДР).
3) Часы относятся к «вечным» ценностям и являются очень полезным и всегда актуальным прибором!
4) Процесс изготовления — хороший материал для статьи на конкурс «Кибервесна 2014» 🙂
5) Полученный код я планирую использовать в следующих проектах (это будут часы на блинкерных индикаторах).

6) Данный проект просто обязан поднять мой собственный LEVEL в части программирования.

Как корабль не может быть без имени, так и проект должен как-то называться. Проект я назвал WALL-E Clock Arduino Shield. Почему так? Ну, во первых, большинство деталей — взяты с мусора (мат. платы, списанные принтера и т.д.). А во вторых, что бы хоть как-то оправдать нахождение этого проекта на ресурсе, посвященному роботам 🙂

Итак, сформированные требования к будущему шилду-часам (как говорят, «ХОТЕЛКИ»):
1) это должны быть часы реального времени, не зависящие от пропадания электроэнергии, фазы луны, приливов на Марсе (т.е., обязательно с использованием микросхем RTC)
2) как минимум, 2 семисегментных индикатора
3) пусть это будет еще и будильник
4) размер готовой платы не должен превышать размеры стандартного шилда для Arduino
5) предусмотрим кнопки для НОРМАЛЬНОЙ установки времени/будильника/задания режима работы (а не через Serial port и тому подобные извраты)
7) «полуавтономный» вариант. (Клевая штука, для людей, у которых Ардуиновские платы просто валяются без дела.)
8) готовая плата должна быть односторонней, чтобы можно было бы изготовить в домашних условиях.
9) Готовый шилд должен выглядеть более-менее красиво 🙂

Итак, с этой же материнской платы дополнительно были извлечены: часовой кварц (32.768 kHz), буззер (пищалка) и батарейный отсек (для батарейки CR2032).

Собираем схему на макетке. Причем, сборка проходила покаскадно 🙂
«Оп-Оп! Ардуино-стайл!!!»

Не знаю почему, но в мире Arduino, самой ходовой микросхемой RTC (Real Time Clock) является DS1307. Не будем оригинальничать и отступать от традиционного. (Тем более, что эта микросхема еще и легкодоступна. Даже наш минский завод «Интеграл» выпускает ее аналог, с названием IN1307).
Итак, основа наших часов — микросхема DS1307 (в качестве «обвеса» установлены: кварц на 32,768Кгц, батарейка и 2-а подтягивающих резистора на линиях SDA и SCL). Благодаря батарейке они продолжают идти при отключении внешнего питания. Также у DS1307 есть свободные 56 байт энергозависимого статического ОЗУ, которые можно использовать в своих целях (например, хранить настройки будильника).

По поводу этой микросхемы и Arduino, интернет просто кишит материалом и примерами работы. Так, что сильно расписывать не буду. Отмечу только важные моменты.


Регистры микросхемы DS1307.


— Для включения часов следует установить бит CH в ноль, это следует сделать принудительно, т.к. часы после включения по умолчанию выключены.
— Часы хранят информацию в двоично-десятичном виде – для получения данных достаточно прочитать соответствующий им регистр. (Пример, 25 минут хранятся по адресу 1. И записаны в виде: «0010 0101»=37 или HEX=25. Для перевода в нормальный вид нужно (37/16)*10+остаток от деления на 16 => 2*10+(37-32)=25).
— 7 регистр отвечает за выходной тактовый генератор часов, SQW вывод. Бит OUT инвертирует выходной сигнал, бит SQWE включает тактовый генератор, а биты RS0 и RS1 устанавливают частоту тактовых импульсов.

Для работы с клавиатурой на скорую руку была сделана такая вот платка

Такой вариант клавиатуры нужно подключать к пину, с поддержкой АЦП (читай, «аналоговые» входы).

После долгих изысканий, приходим к некому консенсусу в распределении ресурсов и основных элементов будущего шилда, и окончательно наша схема стала выглядеть так:

DS1307 подключается по протоколу I2С Bus, а это значит, что уже задействованы пины А4 и А5.
Тактирующий выход DS1307 мы подключим к одному из пинов Arduino, которые поддерживают внешние прерывания.

Подключение индикаторов достаточно простое. Все аноды индикаторов (8 штук у каждого) соединяются параллельно и подключаются к выводам сдвигового регистра 74HC595, а выводы катодов (по два на каждый индикатор) — в нужный момент «садятся на землю» с помощью транзисторных ключей. Очень хорошо подошла для этого сборка Дарлингтона MP4020 (коих я навыпаивал с принтеров в большом количестве).
Цифровые пины Arduino №3,4,5,6 — подключение баз транзисторной сборки. (Из-за нюансов при разводке печатной платы, подключение немного не логичное. В плане, 6 пин управляет первым сегментом и т.д.)
Как говорят знающие люди: «Что не допаяно паяльником — скорректируем софтом!»

Окончательно распределение пинов Arduino выглядит следующим образом:

Схема готова.
Следующим этапом — разводка печатной платы.

(Огромное спасибо Александру, за неоценимую помощь в этом процессе! Особенно мне понравился «финт» с кнопками).

Обратите внимание!!!
->Кнопки должны быть с 4-мя выводами (Дело в том, что попарно замкнутые выводы кнопки используются как перемычки на плате)!!!
->Холдер батарейки накрывает DS1307!!! Примерьте заранее!!!
-> Номиналы деталей можно узнать при наведении курсора в SprintLayout.
->Я использовал в SprintLayout возможность заполнения медью неиспользуемой площади (Темно-зеленые участки). Без всяких замыслов, банально, чтобы быстрее вытравливалась плата.

Однако, я РЕАЛЬНО не понимаю, как указать, что это площадь — «земля». Поэтому, при запайке я объединил их с помощью перемычки (резистор 0R).

ЛУТ, традиционный ЛУТ. Хороший утюг Вам в помощь 🙂
(Честно говоря, мелкие дорожки под индикаторами заставили меня переутюживать плату несколько раз. Так, что не говорю, что процедура простая. Запасайтесь терпением).

Собственно, лицевая сторона платы — тоже ЛУТ. Со слоями в SprintLayout надеюсь разберетесь 🙂
Собираем до кучи все необходимое.

А именно:

--------- Bill Of Materials (BOM)  -----------
- микросхема DS1307 -1шт
- микросхема 74HC595+ колодка -1шт
- часовой кварц на 32768 kHz  -1шт
- сдвоенный 7-сегментный индикатор(с общим катодом. LTD322P, С-362G или аналогичные)-2шт
- сборка MP4020 -1шт
- SMD резистор 270 Om (маркировка 271) -9шт
- SMD резистор 1 kOm (маркировка 102) -4шт
- SMD резистор 4.7 kOm (маркировка 472) -4шт
- SMD резистор 10 kOm (маркировка 103) -4шт
- SMD конденсатор 0.1 (маркировка 104)  -2шт
- электролит. конденсатор 100x10V  -1шт
- кнопка (четыре вывода!!!)  -3шт
- светодиод 3мм (цвет по вкусу) -1шт
- буззер  -1шт
- холдер для батарейки  -1шт
- стандартная полоска штырьков
--------- End Bill Of Materials (BOM) -----------

Ну и пару часов уходит на запайку деталек…
Маленький нюанс. Чтобы изображение (на лицевой стороне) не испортилось, я покрыл его прозрачным лаком для печатных плат. Однако, это лак портится от воздействия спирта. А без спирта — очень тяжело отмыть плату от разводов канифоли. В этот раз (по совету друзей) я паял с помощью глицерина, который ОЧЕНЬ замечательно отмывается простой водой. Приобретается глицерин в аптеке, без всяких проблем.

Личные ощущения. Процесс пайки с помощью глицерина менее «комфортный», чем с флюсом, но вполне приемлем.

Нижняя сторона платы:

Лицевая сторона:

Если добрались до этого момента — мои поздравления!!! С «железячной» частью закончили 🙂

К этому моменту написания статьи, я понял, что опус получается очень «громоздким» и решил разбить его на две части. В следующей части, внимательно рассмотрим программную составляющую проекта.
Так, что чуть-чуть терпения…

To be continued… (или по нашему) Продолжение следует…

Как самому сделать электронные часы. Часы электронные светодиодные

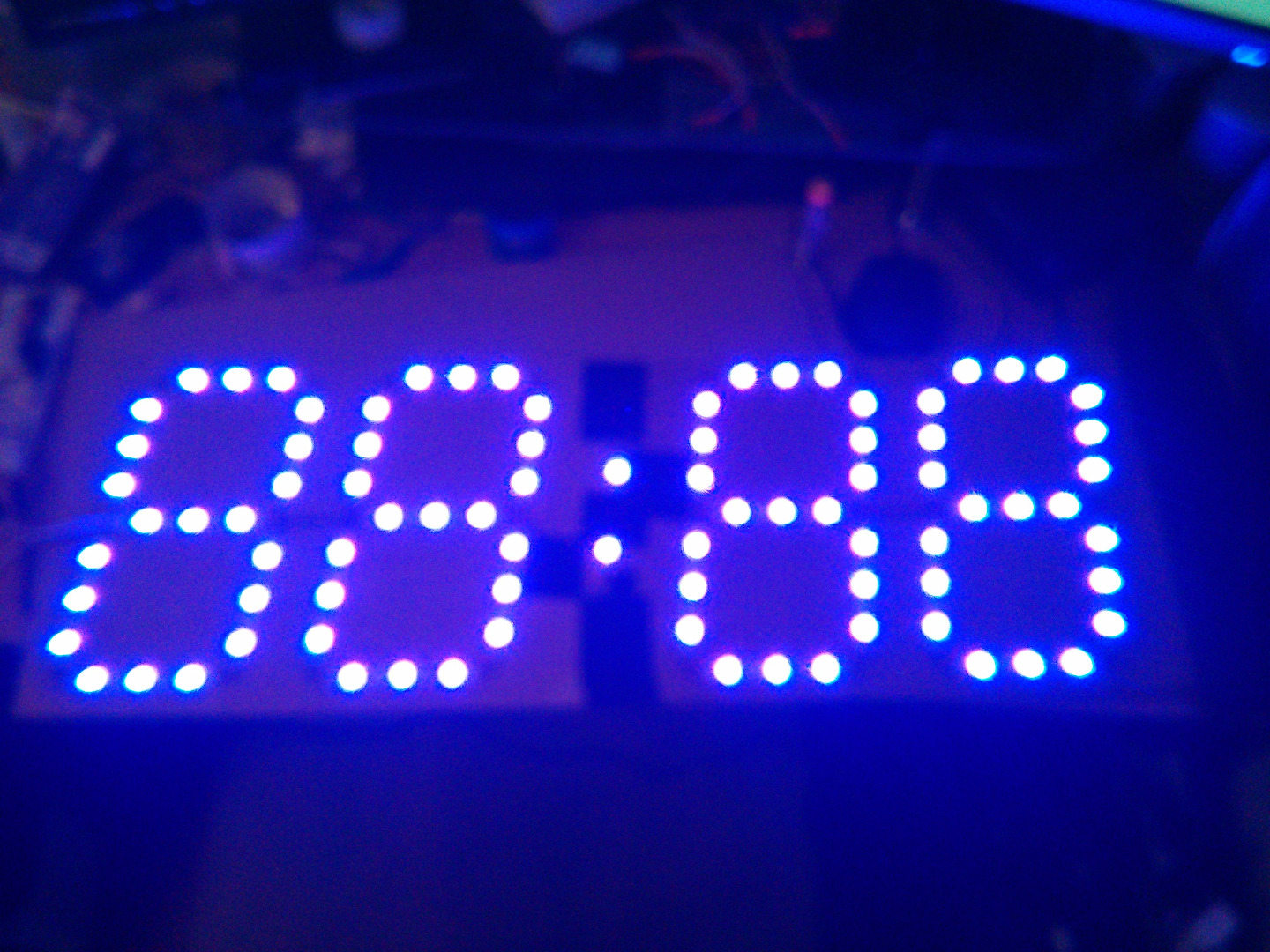

На фото прототип, собранный мной для отладки программы, которая будет управлять всем этим хозяйством. Вторая arduino nano в верхнем правом углу макетки не относится к проекту и торчит там просто так, внимание на нее можно не обращать.

Немного о принципе работы: ардуино берет данные у таймера DS323, перерабатывает их, определяет уровень освещенности с помощью фоторезистора, затем все посылает на MAX7219, а она в свою очередь зажигает нужные сегменты с нужной яркостью. Так же с помощью трех кнопок можно выставить год, месяц, день, и время по желанию. На фото индикаторы отображают время и температуру, которая взята с цифрового термодатчика

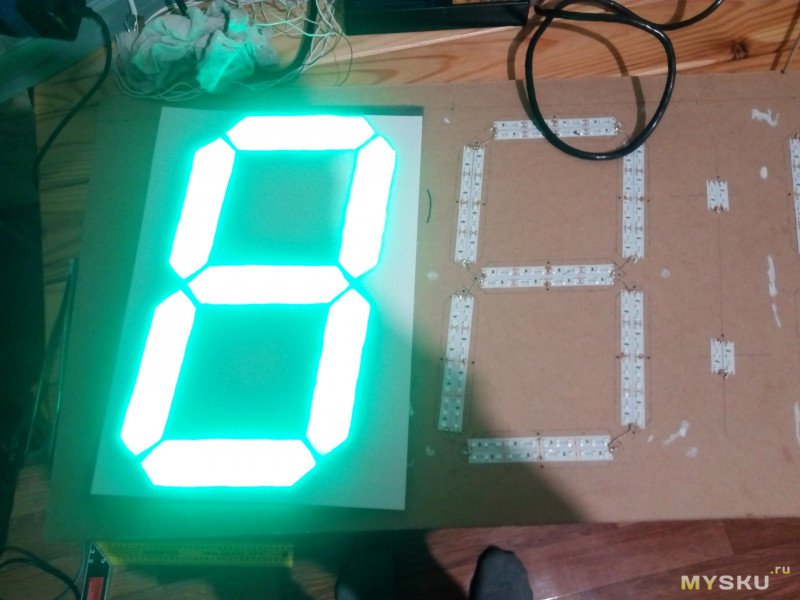

Основная сложность в моем случае — это то, что 2.7 дюймовые индикаторы с общим анодом, и их надо было во первых как то подружить с max7219, которая заточена под индикаторы с общим катодом, а во вторых решить проблему с их питанием, так как им нужно 7,2 вольта для свечения, чего одна max7219 обеспечить не может. Попросив помощи на одном форуме я получил таки ответ.

Решение на скриншоте:


К выходам сегментов из max7219 цепляется микросхемка , которая инвертирует сигнал, а к каждому выводу, который должен подключаться к общему катоду дисплея цепляется схемка из трех транзисторов, которые так же инвертируют его сигнал и повышают напряжение. Таким образом мы получаем возможность подключить к max7219 дисплеи с общим анодом и напряжением питания более 5 вольт

Для теста подключил один индикатор, все работает, ничего не дымит

Начинаем собирать.

Схему решил разделить на 2 части из-за огромного количества перемычек в разведенном моими кривыми лапками варианте, где все было на одной плате. Часы будут состоять из блока дисплея и блока питания и управления. Последний было решено собрать первым. Эстетов и бывалых радиолюбителей прошу не падать в обморок из-за жестокого обращения с деталями. Покупать принтер ради ЛУТа нет никакого желания, поэтому делаю по старинке — тренируюсь на бумажке, сверлю отверстия по шаблону, рисую маркером дорожки, затем травлю.

Принцип крепления индикаторов оставил тот же, как и на .

Размечаем положение индикаторов и компонентов, с помощью шаблона из оргстекла, сделанного для удобства.

Процесс разметки



Затем с помощью шаблона сверлим отверстия в нужных местах и примеряем все компоненты. Все встало безупречно.

Рисуем дорожки и травим.


купание в хлорном железе

Готово!
плата управления:


плата индикации:


Плата управления получилась отлично, на плате индикации не критично сожрало дорожку, это поправимо, настало время паять. В этот раз я лишился SMD-девственности, и включил 0805 компоненты в схему. Худо-бедно первые резисторы и конденсаторы были припаяны на места. Думаю дальше набью руку, будет легче.
Для пайки использовал флюс, который купил . Паять с ним одно удовольствие, спиртоканифоль использую теперь только для лужения.

Вот готовые платы. На плате управления имеется посадочное место для ардуино нано, часов, а так же выходы для подключения к плате дисплея и датчики (фоторезистор для автояркости и цифровой термометр ds18s20) и блок питания на с регулировкой выходного напряжения (для больших семисегментников) и для питания часов и ардуино, на плате индикации находятся посадочные гнезда для дисплеев, панельки для max2719 и uln2003a, решение для питания четырех больших семисегментников и куча перемычек.


плата управления сзади

Плата индикации сзади:

Ужасный монтаж смд:


Запуск

После припаивания всех шлейфов, кнопок и датчиков пришло время все это включить. Первый запуск выявил несколько проблем. Не светился последний большой индикатор, а остальные светились тускло. С первой проблемой расправился пропаиванием ножки смд-транзистора, со второй — регулировкой напряжения, выдаваемого lm317.
ОНО ЖИВОЕ!
