Пушка Гаусса своими руками

Несмотря на относительно скромные размеры, пистолет Гаусса – это самое серьезное оружие, которое мы когда-либо строили. Начиная с самых ранних этапов его изготовления, малейшая неосторожность в обращении с устройством или отдельными его компонентами может привести к поражению электрическим током. Будьте внимательны!

Сергей Апресов

Обладать оружием, которое даже в компьютерных играх можно найти только в лаборатории сумасшедшего ученого или возле временного портала в будущее, — это круто. Наблюдать, как равнодушные к технике люди невольно фиксируют на устройстве взгляд, а заядлые геймеры спешно подбирают с пола челюсть, — ради этого стоит потратить денек на сборку пушки Гаусса.

Как водится, начать мы решили с простейшей конструкции — однокатушечной индукционной пушки. Эксперименты с многоступенчатым разгоном снаряда оставили опытным электронщикам, способным построить сложную систему коммутации на мощных тиристорах и точно настроить моменты последовательного включения катушек.

Вместо этого мы сконцентрировались на возможности приготовления блюда из повсеместно доступных ингредиентов. Итак, чтобы построить пушку Гаусса, прежде всего придется пробежаться по магазинам. В радиомагазине нужно купить несколько конденсаторов с напряжением 350−400 В и общей емкостью 1000−2000 микрофарад, эмалированный медный провод диаметром 0,8 мм, батарейные отсеки для «Кроны» и двух 1,5-вольтовых батареек типа С, тумблер и кнопку. В фототоварах возьмем пять одноразовых фотоаппаратов Kodak, в автозапчастях — простейшее четырехконтактное реле от «Жигулей», в «продуктах» — пачку соломинок для коктейлей, а в «игрушках» — пластмассовый пистолет, автомат, дробовик, ружье или любую другую пушку, которую вы захотите превратить в оружие будущего.

Мотаем на ус

Главный силовой элемент нашей пушки — катушка индуктивности. С ее изготовления стоит начать сборку орудия. Возьмите отрезок соломинки длиной 30 мм и две большие шайбы (пластмассовые или картонные), соберите из них бобину с помощью винта и гайки.

Начните наматывать на нее эмалированный провод аккуратно, виток к витку (при большом диаметре провода это довольно просто). Будьте внимательны, не допускайте резких перегибов провода, не повредите изоляцию. Закончив первый слой, залейте его суперклеем и начинайте наматывать следующий. Поступайте так с каждым слоем. Всего нужно намотать 12 слоев. Затем можно разобрать бобину, снять шайбы и надеть катушку на длинную соломинку, которая послужит стволом. Один конец соломинки следует заглушить. Готовую катушку легко проверить, подключив ее к 9-вольтовой батарейке: если она удержит на весу канцелярскую скрепку, значит, вы добились успеха. Можно вставить в катушку соломинку и испытать ее в роли соленоида: она должна активно втягивать в себя отрезок скрепки, а при импульсном подключении даже выбрасывать ее из ствола на 20−30 см.

Препарируем ценности

Для формирования мощного электрического импульса как нельзя лучше подходит батарея конденсаторов (в этом мнении мы солидарны с создателями самых мощных лабораторных рельсотронов). Конденсаторы хороши не только большой энергоемкостью, но и способностью отдать всю энергию в течение очень короткого времени, до того как снаряд достигнет центра катушки. Однако конденсаторы необходимо как-то заряжать. К счастью, нужное нам зарядное устройство есть в любом фотоаппарате: конденсатор используется там для формирования высоковольтного импульса для поджигающего электрода вспышки. Лучше всего нам подходят одноразовые фотоаппараты, потому что конденсатор и «зарядка» — это единственные электрические компоненты, которые в них есть, а значит, достать зарядный контур из них проще простого.

Разборка одноразового фотоаппарата — это этап, на котором стоит начать проявлять осторожность. Вскрывая корпус, старайтесь не касаться элементов электрической цепи: конденсатор может сохранять заряд в течение долгого времени. Получив доступ к конденсатору, первым делом замкните его выводы отверткой с ручкой из диэлектрика. Только после этого можно касаться платы, не опасаясь получить удар током. Удалите с зарядного контура скобы для батарейки, отпаяйте конденсатор, припаяйте перемычку к контактам кнопки зарядки — она нам больше не понадобится. Подготовьте таким образом минимум пять зарядных плат. Обратите внимание на расположение проводящих дорожек на плате: к одним и тем же элементам схемы можно подключиться в разных местах.

Расставляем приоритеты

Подбор емкости конденсаторов — это вопрос компромисса между энергией выстрела и временем зарядки орудия. Мы остановились на четырех конденсаторах по 470 микрофарад (400 В), соединенных параллельно. Перед каждым выстрелом мы в течение примерно минуты ждем сигнала светодиодов на зарядных контурах, сообщающих, что напряжение в конденсаторах достигло положенных 330 В. Ускорить процесс заряда можно, подключая к зарядным контурам по несколько 3-вольтовых батарейных отсеков параллельно. Однако стоит иметь в виду, что мощные батареи типа «С» обладают избыточной силой тока для слабеньких фотоаппаратных схем. Чтобы транзисторы на платах не сгорели, на каждую 3-вольтовую сборку должно приходиться 3−5 зарядных контуров, подключенных параллельно. На нашем орудии к «зарядкам» подключен только один батарейный отсек. Все остальные служат в качестве запасных магазинов.

Определяем зоны безопасности

Мы никому не посоветуем держать под пальцем кнопку, разряжающую батарею 400-вольтовых конденсаторов. Для управления спуском лучше установить реле. Его управляющий контур подключается к 9-вольтовой батарейке через кнопку спуска, а управляемый включается в цепь между катушкой и конденсаторами. Правильно собрать пушку поможет принципиальная схема. При сборке высоковольтного контура пользуйтесь проводом сечением не менее миллиметра, для зарядного и управляющего контуров подойдут любые тонкие провода. Проводя эксперименты со схемой, помните: конденсаторы могут иметь остаточный заряд. Прежде чем прикасаться к ним, разряжайте их коротким замыканием.

Подводим итог

Процесс стрельбы выглядит так: включаем тумблер питания; дожидаемся яркого свечения светодиодов; опускаем в ствол снаряд так, чтобы он оказался слегка позади катушки; выключаем питание, чтобы при выстреле батарейки не отбирали энергию на себя; прицеливаемся и нажимаем на кнопку спуска. Результат во многом зависит от массы снаряда. Нам с помощью короткого гвоздя с откусанной шляпкой удалось прострелить банку с энергетическим напитком, которая взорвалась и залила фонтаном полредакции. Затем очищенная от липкой газировки пушка запустила гвоздь в стену с расстояния в полсотни метров. А сердца поклонников фантастики и компьютерных игр наше орудие поражает без всяких снарядов.

Портативная пушка Гаусса за 1к / Хабр

В этом посте будет рассмотрена схема и сборка портативной Пушки Гаусса, которую можно собрать за минимальную сумму, а именно, ускоритель будет собран в сумму ~ 1000р. Схема проста на столько, что ее сможет собрать не разбирающийся. Корпус в свою очередь можно скачать в виде 3D модели.

Принцип работы Пушки Гаусса

Мы заряжаем высоковольтный конденсатор и разряжаем его на катушку. При протекании тока в катушке, образуется электромагнитное поле, которое втягивает ферромагнитный снаряд внутрь ствола.

Заряд конденсатора расходуется пропорционально быстро и, в идеале, ток через катушку перестает течь в момент, когда снаряд находится в центре ствола. После чего, силы на снаряд перестают действовать и он продолжает движение по инерции, вылетает из ствола.

Схема портативной Пушки Гаусса

Схема, изображена в виде фотографий компонентов, которые соединены разноцветными проводами для наглядности.

Компоненты схемы, подобраны максимально дешевые, что бы уложится в 1000р. Некоторые компоненты можно купить в магазинах города, но все так же можно заказать на Aliexpress.

  1. Преобразователь — самый простой, с регулировкой напряжения до 390В.
  2. Конденсатор — самый дешевый высоковольтный конденсатор с достаточной емкостью. Слышал, что он закипает если его зарядить до полного напряжения в 450В. Но у нас преобразователь выдает максимум 390В.
  3. Провод — провод для намотки катушки обычно дорогой, лучше всего взять его из старых трансформаторов. В этом случае, гайд максимально доступный, по этому заказано 10м провода с aliexpress (в магазинах будет дорого, можно так же поискать на барахолке).
  4. Тиристор — лучше покупать в магазинах города, так как на aliexpress можно попасться на подтелку, если заказывать штучно.
  5. Кнопка — кнопка спуск, продается в местных магазинах и на aliexpress.
  6. Переключатель — продается в местных магазинах и на aliexpress.
  7. Контейнер для кроны — так же есть в местных магазинах.
  8. Соединительные провода
  9. Батарейки
  10. Резистор для тиристора.
  11. Трубка для ствола из немагнитного материала.

Принцип работы

Сначала, происходит зарядка конденсатора через преобразователь. Для этого, переключатель переводится в положение 1 и замыкает батарейки и преобразователь, а цепь батареек тиристора наоборот размыкается, что бы нельзя было выстрелить во время зарядки конденсатора. Таким образом, ток с батареек поступает на преобразователь, а тот, в свою очередь, заряжает конденсатор до 390 В.

После зарядки конденсатора, переключатель переводится в положение 2, размыкает батарейки от преобразователя и замыкает цепь батареек и тиристора. Остается только нажать кнопку спуск. При нажатии на кнопку спуск, происходит замыкание батареек с управляющий электродом тиристора через резистор (резистор нужен, так как для открытия тиристора требуется ~ 1.5В, 150 мА). После того как тиристор открыт — конденсатор разряжается на катушку через него, магнитное поле катушки, втягивает снаряд внутрь себя, происходит выстрел.

В принципе это все по части ускорителя. Что бы доится оптимальных результатов, катушки для Пушки Гаусса обычно рассчитывают в программе Femm.

В текстовом документе приложенному к скрипту, нужно указать параметры своего ускорителя. После чего запустить симуляцию.

После окончания симуляции, в папке с программой появится текстовый файл с результатами, зайдя в который, мы увидим КПД и приращение энергии пули. А так же промежуточные данные, такие как время, позиция снаряда, и ток во время этой позиции. Проанализировав результаты, можно пробовать следующую попытку, пока не добьемся оптимального результата.

Обычно результаты симуляции Femm расходятся с реальными, но без симуляции выйдет все еще хуже. После намотки катушки, возможно, просто понадобится немного подогнать параметры вручную, если хотите выжать максимум.

Для более подробного объяснения, имеется видео. Для наглядности, провода в видео используются тех же цветов, что и в схеме на картинке. Видео поделено на несколько частей поэтапной сборки, так, что сможет собрать даже новичок в электронике.


Корпус для Пушки Гаусса

После сборки ускоряющей части, можно сделать корпус. Корпус обычно каждый делает в меру своих возможностей. Как наиболее подходящий для большинства способ, была спроектирована 3D модель, которую можно распечатать на принтере.

Корпус спроектирован в виде двух половинок, для удобства печати на 3D принтере. В данном случае использовался PLA пластик.

Схему и Модель корпуса можно скачать с гугл диска по ссылке — Download

Процесс изготовления корпуса и испытания изделия, можно посмотреть на видео ниже.

Бластеры, пневматическая винтовка в 15 лет и оружие в космосе: интервью с аспирантом из Тулы, который модернизировал пушку Гаусса

Пушку Гаусса модернизировал 27-летний туляк, аспирант ТулГУ Илья Сидоров. Сама пушка является одной из разновидностей электромагнитного ускорителя масс. С ней Илья уже побывал на различных выставках. Например, на международном форуме «Армия», где его разработку оценили представители Минобороны России. Мы поговорили с Ильей и узнали о том, почему он решил заняться конструкторским делом, как оценивает свою модернизацию пушки, а также поговорили об оружии в космосе.

— Для начала расскажите немного о себе. Как вы пришли к конструкторскому делу?

— Учась еще в школе, мне хотелось стать инженером-конструктором, потому что я видел в этом какое-то творческое начало, какую-то творческую жилку. Это интересное направление, которое меня привлекало. Вещей по жизни мне в принципе нравится не очень много: это спорт, оружие, и какая-то, может быть, философская составляющая жизни. Во все, что я делаю, я вкладываю какой-то смысл. Сначала я поступал на радиоэлектронику. Собственно, природа возникновения такого оружия как раз таки электрическая. И я подумал, что, наверное, логичнее было бы попасть именно на эту специальность на эту кафедру. Оттуда я после первого курса перевелся как раз на «Стрелково-пушечное и ракетное оружие» (прим. ред. — выпускниками кафедры были А.Г. Шипунов, Н.Ф. Макаров, И.Я. Стечкин и В.П. Грязев, который также преподавал и читал лекции для студентов и сотрудников кафедры). Виктор Алексеевич Власов, мой нынешний научный руководитель, сказал: «Илья, что ты переживаешь, так? Ты выступаешь даже не за свою кафедру. Ты участвуешь в конференциях наших, так что давай к нам». Ну я подумал, взвесил все за и против, и ушел.

— Вам нравилось учиться на этой специальности?

— Учился здесь с удовольствием.  У меня было студенческое конструкторское бюро, в котором я что-то пробовал делать, писал какие-то научные статьи. В портфолио их было шесть или семь. У меня как раз была тема, связанная с электромагнитной пушкой. Я каждый раз своими руками делал более совершенную модель. Но уже потом пришел к выводу, что нужно ставить какую-то определенную цель, глобальную: она должна что-то пробивать. Пробивать достаточно серьезные преграды, серьезную броню хотя бы на уровне бронежилета первого класса или второго, это обычно металл или кусок фанеры.

— Вернемся к вашему студенчеству. Как именно вы познакомились с оружием и конструкторским делом?

— У нас в семье есть традиция. Она достаточно такая древняя уже, наверное. Началась она еще с моего прадеда. Отец мне рассказывал, что любому ребенку в семье на пятнадцатилетие дарят оружие. Вот мне 15 лет исполняется и отец говорит: «Сынок, ты дорос. Я хочу тебе сделать подарок». Он достает коробку такую картонную, и я вообще не понимаю, что это. Только понимаю, что это что-то необычное. У меня жутко захватило дух. Он вскрывает ее, а там пневматическая винтовка ижевская. Моей радости не было предела от того, что родители сделали такой подарок. Ну и я ходил тайком куда-то в лес стрелять. Там было очень интересно. Потом я ее разобрал. Мне стало интересно как будущему инженеру, скажем так.

— Желание разобрать ее пришло сразу?

— Да. В каком-то плане, может быть, я и остался таким ребенком, который постоянно все разбирает. Мне действительно очень интересна техника. И, наверное, уже никогда не пропадет эта тяга. Я стараюсь любую вещь модернизировать Ну, собственно, с пневматической винтовкой произошло то же самое. Я ее модернизировал. Стал покупать навесной оборудования на свои какие-то копейки со школьных обедов. Мама с папой тоже давали, конечно, какие-то деньги.

— Они знали о том, чем вы занимаетесь?

— Ну конечно. Мама, скажем так, к этому с опаской относилась. Но это нормально, она же мама. Боялась, что я прищемлю что-нибудь или что-то взорвется. Отец относился к этому с иронией. С таким мудрым снисхождением. Когда я брал винтовку и уходил куда-то стрелять, мама все время спрашивала: «Зачем ты берешь ее с собой?». Я говорил: «Мам, я аккуратно». Мы постоянно спорили по этому поводу, но в итоге все равно я уходил тайком. Пробовал разные прицелы, разное оборудование. Пробовал что-то делать сам. Даже сейчас она у меня есть и замодернизирована просто в хлам. Там стоит новая пружина, дульный тормоз металлический. То есть все пластмассовые детали, которые были, я заменил на металлические, наверное, кроме ложи. Даже сейчас, в этой пушке (прим. ред. — модернизированная пушка Гаусса) нет этого конечного результата. Меня она не устраивает. Хоть она и показалась на выставках, но я знаю, что есть много любителей, которые тоже этим занимаются. Мне хочется на базе кафедры сделать не что-то прорывное, совершенное, а что-то, что другие люди смогут изменить посл меня. Чтобы другие ребята, которые будет здесь учиться, могли просто так включать, стрелять и ставить какие-то эксперименты. Может быть, они потом вообще скажут, что он какую-то ерунду сделал. Мне бы хотелось на базе кафедры, допустим, хотелось сделать баллистический ствол на электромагнитном принципе. Это было бы, наверно, логично и правильно, чтобы другие люди могли воочию наблюдать вот этот процесс.

— Как вы вообще пришли к тому, чтобы модернизировать пушку Гаусса? Ведь люди создают сначала одни конструкции, затем другие, и вот так постепенно приходят к делу своей жизни.

— У меня, собственно, тоже это все было постепенно. Я не могу сказать, что я гениальный инженер или ученый. Я вообще не ученый. Я, скажем так, на уровне любителя все это делаю просто потому, что мне нравится. Мне просто нравится. И все. Я делаю то, что хочу. И я считаю это правильно. Поэтому первая модель, я сделал ее еще в школе.

— В школе?!

— Да, в школе. Я дома сидел, все это собирал, паял. Это было уже после пневматического ружья. Потом понял, что интересно было бы попробовать какие-то новые принципы, принципы электромагнетизма. Это было весьма занимательно и интересно, потому что я не видел ничего подобного. В интернете искал, да. Видел, что другие ребята тоже что-то делают. И я очень сильно загорелся и стал собирать что-то свое. А так как денег не было ни шиша, я находил детали, менялся с каким-то людьми, ходил в радиокружок. Очень замечательный человек, который меня в этом поддержал — Лев Дмитриевич Пономарев, который до сих пор занимается с ребятами радиоэлектроникой. У нас было две подели пушки: одна лежала дома, другую мы собирали с ним. Это была такая моделька с колесиками. Царь-пушка электромагнитная. Мы собирали ее для небольшой выставки в ДК. Там я, получается, выиграл свой первый диплом. По-моему, это была олимпиада «Наследники левши». Потом мне уже дали за мою первую модель уже здесь, в университете, диплом первой степени. Их было, по-моему, всего два в Туле. И, в общем-то, с этого все началось. Меня это захватило и не отпускает до сих пор. Стараюсь по мере своих возможностей светиться, продвигать эти темы и может быть, кого-то заражать. Я буду счастлив, если кто-то сделает что-то лучше меня. Мы должны служить мотивацией для других людей ровно так же, как и они для нас. Это нескончаемый процесс, и он должен существовать во всех своих проявлениях.

— Чем вы занимаетесь сейчас?

— Сейчас работаю на оборонном предприятие ЦКИБ СОО, в свое время я очень хотел туда попасть, потому что там работали известные конструкторы. Мне хотелось набраться опыта. Взаимодействую со своим отделом. С людьми, которые очень компетентны в своих вопросах. Мне очень приятно работать в такой атмосфере. Возвращаясь сюда и общаясь с преподавателями и с ребятами, которые тоже заинтересованы, ты сам себя подстегиваешь и развиваешь. Когда ты варишься только в своем котле, это не очень правильно, потому что у всех пределы разные. У всех разные знания и разные акценты. И зная эти акценты, обращая на них внимания, ты можешь развиваться сам.

— Вы же уже со своей модернизированной пушкой Гаусса принимали участие в ряде выставок. Расскажите об этом.

— Да, я поездил по выставкам немножко. Особенно мне нравится выставки «Интерполитех» и «Армия», в которой я поучаствовал в этом году, и это было просто феерично. Очень много людей интересных туда приходит: и ученых, и пользователей, и просто каких-то больших людей, больших дядек, военных из Минобороны. Они так смотрят придирчиво, как положено, не стесняются в выражениях. Был случай, что ко мне потом приходили люди и говорили: «Илья, вам не стыдно работать? Вы делаете оружие, и тем самым вы портите свою карму». То есть там какие-то религиозные начались философствования.

— Вас это не удивило?

Любое животное имеет защитные механизмы. У человека это мозг. Если появилось оружие, значит, есть от кого защищаться. И это вполне нормально, что человек пытается себя защитить. Я считаю, что суть вещей определяет владелец. Если бы никто в мире не делал оружие, я бы переквалифицировался и освоил что-то новое, более созидательное. Выращивал бы что-то, лил сталь или строил дома. Нам решать, как мы используем что-либо: во благо или во вред.



— Что именно пушке Гаусса дало ваше усовершенствование?

— Да, собственно, я бы не сказал, что я  сделал здесь что-то кардинально новое. Просто компоновка. По моей схеме это, по сути, однозарядная болтовая пушка. Здесь принцип основан ан тех же самых электромагнитных принципах, которые существуют в физике. И чего-то кардинально нового, с уверенностью могу сказать, я не внес. Просто я собрал компоновку, которая понятна. Этот как полезная модель. Компоновка понятна любому человеку, который в этом ничего не понимает. Это образец, который даст понимание процесса и устройства данного оружия. Здесь я попытался показать на простом примере, что будет представлять собой будущее оружие, основанное на данном принципе (прим. ред. — электромагнитном). Тут, в принципе, достаточно все понятно: ствол, соленоиды, конденсаторы, аккумулятор, ложа и блоки управления. Все это соединяется проводами и, собственно, работает. Сейчас здесь находится выставочный образец. Мне бы хотелось, конечно, сделать стендовый образец здесь, на кафедре. Чтобы кто угодно мог прийти и посмотреть, как это работает. Если навесить огромное количество блоков, вот этих проводников, то можно получать огромные скорости. Вот это как раз и здорово. Чтобы люди могли воочию видеть, как оно работает. Этот макет был собран для того, чтобы это показать. Дальнейшее развитие подобного рода установки я вижу уже как раз таки в набрасывании колоссального количества блоков. Энергия, которая возникает в этом устройстве — колоссальная и очень опасна. Можно получить очень серьезный удар током и возможно даже с летальным исходом. То есть нужно быть предельно аккуратным в таких вещах.

— А вы как работаете?

— Ну конечно это перчатки, причем не один слой. И я еще надеваю сварочные краги. То есть когда я рубильник дергаю или как-то взаимодействую с этим, я, естественно, разряжаю конденсаторы. И разряжать их тоже нужно аккуратно, лучше всего на соленоиды, потому что если замкнуть их отверткой, конденсатор может взорваться. Я призываю всех людей, которые с подобными штуками работают, быть предельно осторожными. Не надо забывать про технику безопасности, она реально написана кровью.

— А как происходит процесс создания? Вы просыпаетесь среди ночи с идеей, как это происходит, например, у писателей или художников?

— Я просто все было основано желание. Я смотрел форумы, смотрел видео, как вообще данный принцип работает, и потом уже что-то свое выдумывал. То есть это, скажем так, когда ты смотришь какие-то вещи по данной тематике, изучаешь кучу информации, то потом у тебя вырисовывается какая-то компоновка, которую принимаешь ты. Если вы посмотрите на образцы оружия или, например, автомобилей, то увидите, что они похожи на человека, который их сделал. Там будут какие-то общие черты. Мне всегда, например, нравился пистолет Макарова. От него веет надежностью, в нем чувствуется какая-то сила.

— Какие планы в дальнейшем? Когда, собственно, будем танки пробивать?

— Тут, на самом деле, все достаточно сложно. Во-первых, пока создание какого-то компактного и мощного оружия на электромагнитном принципе в недалеком будущем может и будет возможно, но начинать работать в этом направлении надо уже сейчас. Если не работать и не проводить исследования, то ничего не будет. Где, как не в университете, заниматься такими вещами. У меня задача создать именно стенд, который будет пробивать первый класс бронежилета, а потом постепенно повышать и переходить на более сложные материи, которые мы будем пробивать. Камень преткновения и основная проблема — получит кратковременный мощный импульс. И тут дело в источнике питания. Например, порох. У него разный химический состав. Существует множество различных марок. Но это все — горючие вещества, которые при горении в замкнутом объеме создают огромный кратковременный импульс. Это, скажем так, микровзрыв.  Здесь же такой импульс получить достаточно сложно ввиду природы возникновения. Принцип создания импульса другой. Для этого мы используем конденсаторы. Накапливаем энергию и отдаем на соленоиды, чтобы импульс возник именно в катушках, затянул пулю и разогнал до нужной нам скорости. То есть здесь будет решать и длина ствола, и количество соленоидов. Нам этот импульс нужно будет увеличивать. Чем больше соленоидов, тем длиннее ствол.

— Не могу не спросить. А когда будем стрелять бластерами?

— Во все надо вкладываться. У американцев уже есть лазерная система ПВО. Они сбивают ракеты лазером. У нас, наверно, тоже есть подобные работы, которые ведут к созданию лучевого оружия, но все это — исследования. Нет сейчас задач и целей, которые нужно поражать именно энергетически, то есть именно лазером. Это своего рода баловство, но развивать подобные темы нужно. Где такое оружие может пригодиться? Я думаю, что в космосе. Пороховому оружию нужен кислород для горения пороха, а в космосе вакуум. У меня были мысли, и я высказывал их на своем предприятии, мол, давайте попробуем сделать пороховое космическое оружие, это же интересно. Будет какой-то кислородный баллон, да, боезапас будет ограничен, но это реально. Можно было бы сделать, но нет задачи. Вакуум и невесомость это жутко плодотворная среда для создания орбитальных орудий. Сбивать, например, астероиды, летящие к Земле. Нас защищает только атмосфера и Луна. Если бы у нас были подобные устройства, это бы дало человечеству шанс защитить планету хотя бы от небольших астероидов. Если делать что-то подобное, то это огромный проект с огромным бюджетом, но создать пробник и что-то сбить достаточно дешево.

— А вы не планирует этим однажды заняться?

— Я планирую, может быть, сейчас, выбить какой-то грант на создание такой модели. Но у нас, наверно, это сложновато сделать. Я бы с удовольствием этим занялся. Конечно, нужна команда. Привлекать надо людей, они — самый ценный ресурс. У нас много самородков и гениальных людей, которые могут делать лучше, чем в заграничных компаниях. А что может привлечь? Закрытые базовые потребности. Когда человеку есть что есть, на чем передвигаться и где жить. Когда это все закрыто, человек начинает думать о том, как реализовать себя. И это важно. Созидание — истинный смысл существования каждого человека, он должен к этому стремиться и преумножать свой потенциал.

Как я делал гаусс-ган, а получился шокер. Схема гаусс пушки своими руками от батареек Как сделать гаусс пушку в домашних условиях

Проект был начат в 2011 году.Это был проект подразумевающий полностью автономную автоматическую систему для развлекательных целей, с энергией снаряда порядка 6-7Дж, что сравнимо с пневматикой. Планировалось 3 автоматических ступеней с запуском от оптических датчиков, плюс мощный инжектор-ударник засылающий снаряд из магазина в ствол.

Компоновка планировалась такой:

Тоесть класический Булл-пап, что позволило вынести тяжелые аккумуляторы в приклад и тем самым сместить центр тяжести ближе к ручке.

Схема выглядит так:

Блок управления в последствии был разделен на блок управления силовым блоком и блок общего управления. Блок конденсаторов и блок коммутации были обьеденены в один. Так-же были разработаны резервные системы. Из них были собраны блок управления силовым блоком, силовой блок, преобразователь, распределитель напряжений, часть блока индикации.

Представляет собой 3 компаратора с оптическими датчиками.

Каждый датчик имеет свой компаратор. Это сделано для повышения надежности, так при выходе из строя одной микросхемы откажет только одна ступень, а не 2. При перекрытии снарядом луча датчика сопротивление фототранзистора меняется и срабатывает компаратор. При классической тиристорной коммутации управляющие выводы тиристоров можно подключать напрямую к выходам компараторов.

Датчики необходимо устанавливать так:

А устройство выглядит так:

Силовой блок имеет следующую простую схему:

Конденсаторы C1-C4 имеют напряжение 450В и емкость 560мкФ. Диоды VD1-VD5 применены типа HER307/ В качестве коммутации применены силовые тиристоры VT1-VT4 типа 70TPS12.

Собранный блок подключенный к блоку управления на фото ниже:

Преобразователь был применен низковольтный, подробнее о нем можно узнать

Блок распределения напряжений реализован банальным конденсаторным фильтром с силовым выключателем питания и индикатором, оповещающим процесс заряда аккумуляторов. Блок имеет 2 выхода- первый силовой, второй на все остальное. Так-же он имеет выводы для подключения зарядного устройства.

На фото блок распределения крайний справа сверху:

В нижнем левом углу резервный преобразователь, он был собран по самой простой схеме на NE555 и IRL3705 и имеет мощность около 40Вт. Предполагалось использовать его с отдельным небольшим аккумулятором, включая резервную систему при отказе основной или разряде основного аккумулятора.

Используя резервный преобразователь были произведены предварительные проверки катушек и проверялась возможность использования свинцовых аккумуляторов. На видео одноступенчатая модель стреляет в сосновую доску. Пуля со специальным наконечником повышенной пробивной способности входит в дерево на 5мм.

В пределах проекта так-же разрабатывалась универсальная ступень, как главный блок для следующих проектов.

Эта схема представляет собой блок для электромагнитного ускорителя, на основе которого можно собрать многоступенчатый ускоритель с числом ступеней до 20. Ступень имеет классическую тиристорную коммутацию и оптический датчик. Энергия накачиваемая в конденсаторы- 100Дж. Кпд около 2х процентов.

Использован 70Вт преобразователь с задающим генератором на микросхеме NE555 и силовым полевым транзистором IRL3705. Между транзистором и выходом микросхемы предусмотрен повторитель на комплементарной паре транзисторов, необходимый для снижения нагрузки на микросхему. Компаратор оптического датчика собран на микросхеме LM358, он управляет тиристором, подключая конденсаторы к обмотке при прохождении снарядом датчика. Параллельно трансформатору и ускоряющей катушки применены хорошие снабберные цепи.

Методы повышения КПД

Так-же рассматривались методы повышения КПД, такие как магнитопровод, охлаждение катушек и рекуперация энергии. О последней расскажу подробнее.

ГауссГан имеет очень малый КПД, люди работающие в этой области давно разыскивают способы повышения КПД. Одним из таких способов является рекуперация. Суть ее состоит в том чтобы вернуть не используемую энергию в катушке обратно в конденсаторы. Таким образом энергия индуцируемого обратного импульса не уходит в никуда и не цепляет снаряд остаточным магнитным полем, а закачивается обратно в конденсаторы. Этим способом можно вернуть до 30 процентов энергии, что в свою очередь повысит КПД на 3-4 процента и уменьшит время перезарядки, увеличив скорострельность в автоматических системах. И так- схема на примере трехступенчатого ускорителя.

Для гальванической развязки в цепи управления тиристоров использованы трансформаторы T1-T3. Рассмотрим работу одной ступени. Подаем напряжение заряда конденсаторов, через VD1 конденсатор С1 заряжается до номинального напряжения, пушка готова к выстрелу. При подаче импульса на вход IN1, он трансформируется трансформатором Т1, и попадает на управляющие выводы VT1 и VT2. VT1 и VT2 открываются и соединяют катушку L1 с конденсатором C1. На графике ниже изображены процессы во время выстрела.

Больше всего нас интересует часть начиная с 0.40мсек, когда напряжение становится отрицательным. Именно это напряжение при помощи рекуперации можно поймать и вернуть в конденсаторы. Когда напряжение становится отрицательным, оно проходя через VD4 и VD7 закачивается в накопитель следующей ступени. Этот процесс так-же срезает часть магнитного импульса, что позволяет избавится от тормозящего остаточного эффекта. Остальные ступени работают подобно первой.

Статус проекта

Проект и мои разработки в этом направлении в общем были приостановлены. Вероятно в скором будущем я продолжу свои работы в этой области, но ничего не обещаю.

Список радиоэлементов
ОбозначениеТипНоминалКоличествоПримечаниеМагазинМой блокнот
Блок управления силовой частью
Операционный усилитель

LM358

3В блокнот
Линейный регулятор1В блокнот
ФототранзисторSFh4093В блокнот
СветодиодSFh5093В блокнот
Конденсатор100 мкФ2В блокнот
Резистор

470 Ом

3В блокнот
Резистор

2. 2 кОм

3В блокнот
Резистор

3.5 кОм

3В блокнот
Резистор

10 кОм

3В блокнот
Силовой блок
VT1-VT4Тиристор70TPS124В блокнот
VD1-VD5Выпрямительный диод

HER307

5В блокнот
C1-C4Конденсатор560 мкФ 450 В4В блокнот
L1-L4Катушка индуктивности4В блокнот

LM555

1В блокнот
Линейный регуляторL78S15CV1В блокнот
Компаратор

LM393

2В блокнот
Биполярный транзистор

MPSA42

1В блокнот
Биполярный транзистор

MPSA92

1В блокнот
MOSFET-транзистор

IRL2505

1В блокнот
Стабилитрон

BZX55C5V1

1В блокнот
Выпрямительный диод

HER207

2В блокнот
Выпрямительный диод

HER307

3В блокнот
Диод Шоттки

1N5817

1В блокнот
Светодиод2В блокнот
470 мкФ2В блокнот
Электролитический конденсатор2200 мкФ1В блокнот
Электролитический конденсатор220 мкФ2В блокнот
Конденсатор10 мкФ 450 В2В блокнот
Конденсатор1 мкФ 630 В1В блокнот
Конденсатор10 нФ2В блокнот
Конденсатор100 нФ1В блокнот
Резистор

10 МОм

1В блокнот
Резистор

300 кОм

1В блокнот
Резистор

15 кОм

1В блокнот
Резистор

6. 8 кОм

1В блокнот
Резистор

2.4 кОм

1В блокнот
Резистор

1 кОм

3В блокнот
Резистор

100 Ом

1В блокнот
Резистор

30 Ом

2В блокнот
Резистор

20 Ом

1В блокнот
Резистор

5 Ом

2В блокнот
T1Трансформатор1В блокнот
Блок распределения напряжений
VD1, VD2Диод2В блокнот
Светодиод1В блокнот
C1-C4Конденсатор4В блокнот
R1Резистор

10 Ом

1В блокнот
R2Резистор

1 кОм

1В блокнот
Выключатель1В блокнот
Батарея1В блокнот
Программируемый таймер и осциллятор

LM555

1В блокнот
Операционный усилитель

LM358

1В блокнот
Линейный регулятор

LM7812

1В блокнот
Биполярный транзистор

BC547

1В блокнот
Биполярный транзистор

BC307

1В блокнот
MOSFET-транзистор

AUIRL3705N

1В блокнот
ФототранзисторSFh4091В блокнот
Тиристор25 А1В блокнот
Выпрямительный диод

HER207

3В блокнот
Диод20 А1В блокнот
Диод50 А1В блокнот
СветодиодSFh5091

Привет, друзья! Наверняка кто-то из вас уже когда-то читал или лично сталкивался с электромагнитным ускорителем Гаусса, который более известен под «Пушкой Гаусса».

Традиционная Гаусс-пушка строится с применением труднодоступных или довольно дорогих конденсаторов большой емкости, также для осуществления правильной зарядки и выстрела требуется некоторая обвязка (диоды, тиристоры и так далее). Это может быть довольно сложно для людей, которые ничего не понимают в радиоэлектронике, но желание поэкспериментировать не дает сидеть на месте. В этой статье я попытаюсь подробно рассказать о принципе работы пушки и о том, как можно собрать упрощенный до минимума ускоритель Гаусса.

Главной частью пушки является катушка. Как правило ее мотают самостоятельно на каком-либо диэлектрическом немагнитном стержне, который в диаметре несильно превышает диаметр снаряда. В предложенной конструкции катушку можно намотать даже «на глазок», потому что принцип действия просто не позволяет произвести никаких расчетов. Достаточно добыть медный или алюминиевый провод диаметром 0.2-1 мм в лаковой или силиконовой изоляции и намотать на стволе 150-250 витков так, чтобы длинна намотки одного ряда была примерно 2-3 см. Можно использовать и готовый соленоид.

При прохождении электрического тока через катушку в ней возникает магнитное поле. Проще говоря, катушка превращается в электромагнит, который втягивает железный снаряд, а чтобы он не оставался в катушке, во время его вхождения в соленоид нужно просто отключить подачу тока.

В классических пушках это достигается за счет точных расчетов, применения тиристоров и других компонентов, которые «обрежут» импульс в нужный момент. Мы же просто будем разрывать цепь «когда получится». Для экстренного разрывания электрической цепи в быту используют плавкие предохранители, их можно использовать в нашем проекте, однако более целесообразно заменить их лампочками от елочной гирлянды. Они рассчитаны на питание низким напряжением, поэтому при питании от сети 220В мгновенно перегорают и разрывают цепь.

Готовое устройство состоит всего из трех деталей: катушки, сетевого кабеля и лампочки, подключенной последовательно катушке.

Многие согласятся, что использование пушки в таком виде крайне неудобно и неэстетично, а порой даже очень опасно. Поэтому я смонтировал устройство на небольшом кусочке фанеры. Для катушки установил отдельные клеммы. Это дает возможность быстро менять соленоид и экспериментировать с разными вариантами. Для лампочки я установил два тонких обрезанных гвоздя. Концы проводов лампочки просто обкручиваются вокруг них, поэтому лампочка меняется очень быстро. Обратите внимание, что сама колба находится в специально проделанном отверстии.

Дело в том, что при выстреле происходит большая вспышка и искры, поэтому я посчитал нужным немного отвести вниз эту «струю». Схема простого одноступенчатого настольного электромагнитного ускорителя масс или просто – Гаусс пушка. Названа по имени немецкого учёного Карла Гаусса. В моем случае ускоритель состоит из зарядки, токоограничивающая нагрузка, двух электролитических конденсаторов, вольтметра и соленоида.

Итак, разберем все по порядку. Зарядка пушки работает от сети 220 вольт. Зарядка состоит из конденсатора 1,5 мкФ 400 В. Диоды 1N4006. Напряжение на выходе 350 В.


Далее идет токоограничивающая нагрузка — Н1, в моем случае лампа накаливания, но можно использовать мощный резистор 500 – 1000 Ом. Ключ S1 ограничивает зарядку кондесаторов. Ключ S2 подает разряд мощный разряд тока на соленойд, поэтому S2 должен выдерживать большой ток, в своем случае я использовал кнопку от электрического щитка.


Конденсаторы С1 и С2, каждый 470 мкФ 400 В. В сумме получается 940 мкФ 400 В. Подключать конденсаторы нужно соблюдая полярность и напряжение на них во время зарядки. Контролировать напряжение на них можно вольтметром.


И теперь самое сложное в нашей конструкции гаусс пушки – соленоид. Наматывается он на диэлектическом стержне. Внутренний диаметр ствола 5-6 мм. Провод использовал ПЭЛ 0.5. Толщина катушки 1.5 см. Длина 2 см. Мотая соленоид, нужно каждый слой изолировать супер клеем.


Ускорять нашей электромагнитной гаусс пушкой мы будем обрезки гвоздей или самодельные пули толщиной 4-5 мм, длинной с катушку. Более легкие пули летают на большее расстояние. Более тяжелые летают на расстояние меньше, но энергия у них больше. Мой гаусс ган пробивает пивные банки и стреляет на 10-12 метров в зависимости от пули.

И ещё, для ускорителя лучше подбирать провода потолще, чтобы было меньше сопротивления в цепи. Будьте крайне осторожны! Во время изобретения ускорителя меня несколько раз било током, соблюдайте правила электробезопастности и уделяйте внимание надёжности изоляции. Удачи в творчестве.

Обсудить статью ГАУСС ПУШКА

.
В этой статье Константин, мастерская How-todo, покажет как сделать портативную пушку Гаусса.

Проект делался просто по фану, так что цели установить какие-либо рекорды в Гауссо-строении не было.

На самом деле Константину даже стало лень рассчитывать катушку.

Давайте для начала освежим в памяти теорию. Как вообще работает пушка Гаусса.

Мы заряжаем конденсатор высоким напряжением и разряжаем его на катушку из медного провода, находящуюся на стволе.

При протекании по ней тока создается мощное электромагнитное поле. Пуля из ферромагнетика втягивается внутрь ствола. Заряд конденсатора расходуется очень быстро и, в идеале, ток через катушку перестает течь в момент, когда пуля находится посередине.

После чего она продолжает лететь по инерции.

Перед тем, как перейдём к сборке следует предупредить, что работать с высоким напряжением нужно очень аккуратно.

Особенно, при использовании таких больших конденсаторов, это может быть весьма опасно.

Будем делать одноступенчатую пушку.

Во-первых, из-за простоты. Электроника в ней практически элементарна.

При изготовлении многоступенчатой системы нужно как-то коммутировать катушки, рассчитывать их, устанавливать датчики.

Во-вторых, многоступенчатый девайс просто бы не поместился в задуманный форм-фактор пистолета.

Ибо даже сейчас корпус забит полностью. За основу были взяты подобные переломные пистолеты.

Корпус будем печатать на 3D принтере. Для этого начинаем с модели.

Делаем его во Fusion360 все файлы будут в описании, если вдруг кто захочет повторить.

Постараемся как можно компактнее уложить все детали. Кстати, их совсем немного.
4 аккумулятора 18650, в сумме дающие примерно 15В.
В их посадочном месте в модели предусмотрены углубления для установки перемычек.

Которые сделаем из толстой фольги.
Модуль, повышающий напряжение аккумуляторов до примерно 400 вольт для зарядки конденсатора.

Сам конденсатор, а это банка 1000 мкФ 450 В.

И последнее. Собственно катушка.

Остальные мелочи типа тиристора, батарейки для его открытия, кнопки пуска можно расположить навесом или приклеить к стенке.

Так что отдельных посадочных мест для них не предусмотрено.
Для ствола понадобится немагнитная трубка.

Будем использовать корпус от шариковой ручки. Это значительно проще, чем допустим печатать его на принтере и затем шлифовать.

Наматываем на каркас катушки медный лакированный провод диаметром 0,8 мм, прокладывая между каждым слоем изоляцию. Каждый слой должен быть жестко зафиксирован.

Мотаем каждый слой максимально плотно, виток к витку, слоев делаем столько, сколько поместится в корпус.

Рукоять сделаем из дерева.

Модель готова, можно запускать принтер.

Почти все детали сделаны соплом 0,8 мм и только кнопка, удерживающая ствол, сделана соплом 0,4 мм.

Печать заняла около семи часов, так вышло что остался только розовый пластик.
После печати аккуратно очищаем модель от поддержек. В магазин покупаем грунт и краску.

Использовать акриловую краску не получилось, но она отказалась нормально ложится даже на грунт.
Для покраски PLA пластика существуют специальные спреи и краски, которые будут прекрасно держаться и без подготовки.
Но такие краски не нашлись, получилось корявенько конечно.

Красить пришлось наполовину высунувшись в окно.

Скажем мы что неровная поверхность — это такой стиль, и вообще так и планировалось.
Пока идет печать и сохнет краска, займемся рукоятью.
Дерева подходящей толщины не нашлось, поэтому склеим два куска паркета.

Когда он просох, придаем ему грубую форму при помощи лобзика.

Немного удивимся, что аккумуляторный лобзик без особых трудностей режет 4см древесины.

Далее при помощи дремеля и насадки скругляем углы.

Из-за малой ширины заготовки, наклон рукояти получается не совсем такой, как хотелось.

Сгладим эти неудобства эргономичностью.

Затираем неровности насадкой с наждачкой, вручную проходимся 400-й.

После зачистки покрываем маслом в несколько слоев.

Крепим рукоять на саморез, предварительно просверлив канал.

Финишной наждачкой и надфилями подгоняем все детали друг к другу, чтобы все закрывалось, держалось и цеплялось, как нужно.

Можно переходить к электронике.
Первым делом устанавливаем кнопку. Примерно прикинув так, чтобы она в будущем не особо мешалась.

Далее собираем отсек для аккумуляторов.
Для этого нарезаем фольгу на полоски и приклеиваем ее под контакты батарей. Батареи соединяем последовательно.

Все время проверяем чтобы был надежность контакта.
Когда с этим покончено, можно подключить высоковольтный модуль через кнопку, а к нему конденсатор.

Можно даже попробовать его зарядить.
Выставляем напряжение около 410 В, чтобы разряжать его на катушку без громких хлопков замыкающихся контактов, нужно использовать тиристор, который работает как выключатель.

А чтобы он замкнулся, достаточно небольшого напряжения в полтора вольта на управляющем электроде.

К сожалению оказалось, что повышающий модуль имеет среднюю точку, а это не позволяет без особых ухищрений брать управляющее напряжение с уже установленных аккумуляторов.

Поэтому берем пальчиковую батарейку.

А маленькая тактовая кнопка служит курком коммутирая через тиристор большие токи.

На этом все бы и закончилось, но два тиристора не выдержали таких издевательств.
Так что пришлось подбирать тиристор помощнее, 70TPS12, он выдерживает 1200-1600В и 1100А в импульсе.

Раз проект все равно заморозился на недельку, докупим еще и детали для того, чтобы сделать индикатор заряда. Он может работать в двух режимах, зажигая только один диод, сдвигая его, либо поочередно зажигая все.

Второй вариант выглядит более красиво.

Схема достаточно простая, но на али можно купить уже готовый такой модуль.

Добавив пару мегаомных резисторов на вход индикатора, можно подключать его прямо на конденсатор.
Новый тиристор, как и планировалось, с легкостью пропускает мощные токи.

Единственное, он не закрывается, то есть перед выстрелом нужно выключить зарядку дабы конденсатор мог полностью разрядиться, и тиристор перешел в исходное состояние.

Этого можно было избежать, будь преобразователь с одно-полупериодным выпрямителем.
Попытки переделать имеющейся успехов не принесли.

Можно приступать к изготовлению пули. Они должны магнититься.

Можно взять вот такие чудные дюбель-гвозди, они имеют диаметр 5,9 мм.

И идеально заходят ствол, остается лишь отрезать шляпку, и чуток заострить.

Вес пульки получился 7,8 г.

Скорость, к сожалению, сейчас замерить нечем.

Заканчиваем сборку проклейкой корпуса и катушки.

Можно тестировать, эта игрушка неплохо дырявит алюминиевые банки, пробивает картонки, да и вообще чувствуется мощь.

Хотя многие утверждают, что Гаусс-пушки бесшумные, она немного хлопает при выстреле, даже без пули.

При прохождении больших токов через провод катушки, хоть это и происходит в доли секунды, она нагревается и немного расширяется.
Если пропитать катушку эпоксидной смолой, можно частично избавиться от этого эффекта.

Самоделку представил для Вас Константин, мастерская How-todo.

Всем привет. В данной статье рассмотрим, как изготовить портативную электромагнитную пушку Гаусса, собранную с применением микроконтроллера. Ну, насчет пушки Гаусса я, конечно, погорячился, но то, что это – электромагнитная пушка, нет сомнения. Данное устройство на микроконтроллере было разработано для того, чтобы обучить начинающих программированию микроконтроллеров на примере конструирования электромагнитной пушки своими руками.Разберем некоторые конструктивные моменты как в самой электромагнитной пушке Гаусса, так и в программе для микроконтроллера.

С самого начала нужно определиться с диаметром и длиной ствола самой пушки и материалом, из которого она будет изготовлена. Я применил пластиковый футляр диаметром 10 мм из-под ртутного термометра, поскольку он у меня валялся без дела. Вы можете использовать любой доступный материал, обладающий не ферромагнитными свойствами. Это стекло, пластик, медная трубка и т. д. Длина ствола может зависеть от количества применяемых электромагнитных катушек. В моем случае используется четыре электромагнитных катушки, длина ствола составила двадцать сантиметров.

Что касается диаметра применяемой трубки, то в процессе работы электромагнитная пушка показала, что нужно учитывать диаметр ствола относительно применяемого снаряда. Проще говоря, диаметр ствола не должен намного превышать диаметр применяемого снаряда. В идеале, ствол электромагнитной пушки должен подходить под сам снаряд.

Материалом для создания снарядов послужила ось от принтера диаметром пять миллиметров. Из данного материала и были изготовлены пять болванок длиной 2,5 сантиметра. Хотя также можно применять стальные болванки, скажем, из проволоки или электрода – что найдется.

Нужно уделить внимание и весу самого снаряда. Вес по возможности должен быть небольшим. Мои снаряды слегка тяжеловаты получились.

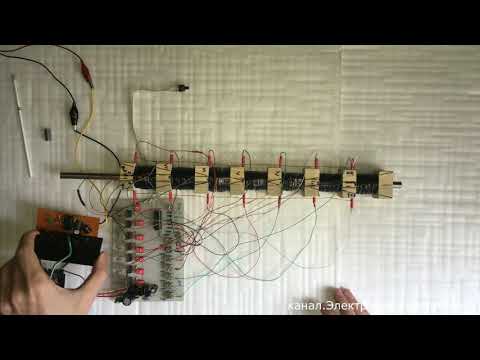

Перед созданием данной пушки были проведены эксперименты. В качестве ствола использовалась пустая паста от ручки, в качестве снаряда – иголка. Иголка с легкостью пробивала обложку журнала, установленного неподалеку от электромагнитной пушки.

Поскольку оригинальная электромагнитная пушка Гаусса строится по принципу заряда конденсатора большим напряжением, порядка трехсот вольт, то в целях безопасности начинающим радиолюбителям следует запитывать её низким напряжением, порядка двадцати вольт. Низкое напряжение приводит к тому, что дальность полета снаряда не очень большая. Но опять же, всё зависит от количества применяемых электромагнитных катушек. Чем больше электромагнитных катушек применяется, тем больше получается ускорение снаряда в электромагнитной пушке. Также имеют значение диаметр ствола (чем меньше диаметр ствола, тем снаряд летит дальше) и качество намотки непосредственно самих электромагнитных катушек. Пожалуй, электромагнитные катушки – самое основное в устройстве электромагнитной пушки, на это нужно обратить серьёзное внимание, чтобы добиться максимального полета снаряда.

Я приведу параметры своих электромагнитных катушек, у вас они могут быть другими. Катушка наматывается проводом диаметром 0,2 мм. Длина намотки слоя электромагнитной катушки составляет два сантиметра и содержит шесть таких рядов. Каждый новый слой я не изолировал, а начинал намотку нового слоя на предыдущий. Из-за того, что электромагнитные катушки запитываются низким напряжением, вам нужно получить максимальную добротность катушки. Поэтому все витки наматываем плотно друг другу, виток к витку.

Что касается подающего устройства, то тут особые пояснения не нужны. Все паялось из отходов фольгированного текстолита, оставшегося от производства печатных плат. На рисунках все подробно отображено. Сердцем подающего устройства является сервопривод SG90, управляемый микроконтроллером.

Подающий шток изготовлен из стального прутка диаметром 1,5 мм, на конце штока запаяна гайка м3 для сцепления с сервоприводом. На качалке сервопривода для увеличения плеча установлена загнутая с двух концов медная проволока диаметром 1,5 мм.

Данного нехитрого устройства, собранного из подручных материалов, вполне хватает, чтобы подать снаряд в ствол электромагнитной пушки. Подающий шток должен полностью выходить из загрузочного магазина. В качестве направляющей для подающего штока послужила треснувшая латунная стойка с внутренним диаметром 3 мм и длиной 7 мм. Жалко было выбрасывать, вот и пригодилось, собственно, как и кусочки фольгированного текстолита.

Программа для микроконтроллера atmega16 создавалась в AtmelStudio, и является полностью открытым проектом для вас. Рассмотрим некоторые настройки в программе микроконтроллера, которые придется произвести. Для максимально эффективной работы электромагнитной пушки вам понадобится настроить в программе время работы каждой электромагнитной катушки. Настройка производится по порядку. Сначала подпаиваете в схему первую катушку, все остальные не подключаете. Задаете в программе время работы (в миллисекундах).

Прошиваете микроконтроллер, и запускаете программу на микроконтроллере. Усилия катушки должно хватать на то, чтобы втянуть снаряд и придать начальное ускорение. Добившись максимального вылета снаряда, подстраивая время работы катушки в программе микроконтроллера, подключаете вторую катушку и также настраиваете по времени, добиваясь еще большей дальности полета снаряда. Соответственно, первая катушка остается включенной.

PORTA |=(1 PORTA &=~(1

Таким способом настраиваете работу каждой электромагнитной катушки, подключая их по порядку. По мере увеличения количества электромагнитных катушек в устройстве электромагнитной пушке Гаусса скорость и, соответственно, дальность снаряда должны также увеличиваться.

Данную кропотливую процедуру настройки каждой катушки можно избежать. Но для этого придется модернизировать устройство самой электромагнитной пушки, установив датчики между электромагнитными катушками для отслеживания перемещения снаряда от одной катушки к другой. Датчики в сочетании с микроконтроллером позволят не только упростить процесс настройки, но и увеличат дальность полета снаряда. Данные навороты я не стал делать и усложнять программу микроконтроллера. Целью было реализовать интересный и несложный проект с применением микроконтроллера. Насколько он интересен, судить, конечно, вам. Скажу честно, я радовался, как ребенок, «молотя» из данного устройства, и у меня созрела идея более серьезного устройства на микроконтроллере. Но это уже тема для другой статьи.

Программа и схема

9,830 Просмотры

Довольна мощная модель знаменитой Гаусс пушки, которую можно сделать своими руками из подручных средств. Данная самодельная Гаусс пушки изготавливается очень просто, имеет лёгкую конструкцию, всё используемые детали найдутся у каждого любителя самоделок и радиолюбителя. С помощью программы расчёта катушки, можно получить максимальную мощность.

Итак, для изготовления Пушка Гаусса нам потребуется:

  1. Кусок фанеры.
  2. Листовой пластик.
  3. Пластиковая трубка для дула ∅5 мм.
  4. Медный провод для катушки ∅0,8 мм.
  5. Электролитические конденсаторы большой ёмкости
  6. Пусковая кнопка
  7. Тиристор 70TPS12
  8. Батарейки 4X1.5V
  9. Лампа накала и патрон для неё 40W
  10. Диод 1N4007

Сборка корпуса для схемы Гаусс пушки

Форма корпуса может быть любой, не обязательно придерживаться представленной схеме. Что бы придать корпусу эстетический вид, можно его покрасить краской из баллончика.

Установка деталей в корпус для Пушки Гаусса

Для начала крепим конденсаторы, в данном случае они были закреплены на пластиковые стяжки, но можно придумать и другое крепление.

Затем устанавливаем патрон для лампы накала на внешней стороне корпуса. Не забываем подсоединить к нему два провода для питания.

Затем внутри корпуса размещаем батарейный отсек и фиксируем его, к примеру саморезами по дереву или другим способом.

Намотка катушки для Пушки Гаусса

Для расчета катушки Гаусса можно использовать программу FEMM, скачать программу FEMM можно по этой ссылке https://code.google.com/archive/p/femm-coilgun

Пользоваться программой очень легко, в шаблоне нужно ввести необходимые параметры, загрузить их в программу и на выходе получаем все характеристики катушки и будущей пушки в целом, вплоть до скорости снаряда.

Итак приступим к намотке! Для начала нужно взять приготовленную трубку и намотать на неё бумагу, используя клей ПВА так, что бы внешний диаметр трубки был равен 6 мм.

Затем просверливаем отверстия по центру отрезков и насаживаем из на трубку. С помощью горячего клея фиксируем их. Расстояние между стенками должно быть 25 мм.

Насаживаем катушку на ствол и приступаем к следующему этапу…

Схема Гаусс Пушки. Сборка

Собираем схему внутри корпуса навесным монтажом.

Затем устанавливаем кнопку на корпус, сверлим два отверстия и продеваем туда провода для катушки.

Для упрощения использования, можно сделать для пушки подставку. В данном случае она была изготовлена из деревянного бруска. В данном варианте лафета были оставлены зазоры по краям ствола, это нужно для того что бы регулировать катушку, перемещая катушку, можно добиться наибольшей мощности.

Снаряды для пушки изготавливаются из металлического гвоздя. Отрезки делаются длиной 24 мм и диаметром 4 мм. Заготовки снарядов нужно заточить.

Подпишитесь на новости

Обладать оружием, которое даже в компьютерных играх можно найти только в лаборатории сумасшедшего ученого или возле временного портала в будущее, — это круто. Наблюдать, как равнодушные к технике люди невольно фиксируют на устройстве взгляд, а заядлые геймеры спешно подбирают с пола челюсть, — ради этого стоит потратить денек на сборку пушки Гаусса.

Как водится, начать мы решили с простейшей конструкции — однокатушечной индукционной пушки. Эксперименты с многоступенчатым разгоном снаряда оставили опытным электронщикам, способным построить сложную систему коммутации на мощных тиристорах и точно настроить моменты последовательного включения катушек. Вместо этого мы сконцентрировались на возможности приготовления блюда из повсеместно доступных ингредиентов. Итак, чтобы построить пушку Гаусса, прежде всего придется пробежаться по магазинам. В радиомагазине нужно купить несколько конденсаторов с напряжением 350−400 В и общей емкостью 1000−2000 микрофарад, эмалированный медный провод диаметром 0,8 мм, батарейные отсеки для «Кроны» и двух 1,5-вольтовых батареек типа С, тумблер и кнопку. В фототоварах возьмем пять одноразовых фотоаппаратов Kodak, в автозапчастях — простейшее четырехконтактное реле от «Жигулей», в «продуктах» — пачку соломинок для коктейлей, а в «игрушках» — пластмассовый пистолет, автомат, дробовик, ружье или любую другую пушку, которую вы захотите превратить в оружие будущего.


Мотаем на ус

Главный силовой элемент нашей пушки — катушка индуктивности. С ее изготовления стоит начать сборку орудия. Возьмите отрезок соломинки длиной 30 мм и две большие шайбы (пластмассовые или картонные), соберите из них бобину с помощью винта и гайки. Начните наматывать на нее эмалированный провод аккуратно, виток к витку (при большом диаметре провода это довольно просто). Будьте внимательны, не допускайте резких перегибов провода, не повредите изоляцию. Закончив первый слой, залейте его суперклеем и начинайте наматывать следующий. Поступайте так с каждым слоем. Всего нужно намотать 12 слоев. Затем можно разобрать бобину, снять шайбы и надеть катушку на длинную соломинку, которая послужит стволом. Один конец соломинки следует заглушить. Готовую катушку легко проверить, подключив ее к 9-вольтовой батарейке: если она удержит на весу канцелярскую скрепку, значит, вы добились успеха. Можно вставить в катушку соломинку и испытать ее в роли соленоида: она должна активно втягивать в себя отрезок скрепки, а при импульсном подключении даже выбрасывать ее из ствола на 20−30 см.


Освоившись с простой однокатушечной схемой, можно испытать свои силы в постройке многоступенчатого орудия — ведь именно такой должна быть настоящая пушка Гаусса. В качестве коммутирующего элемента для низковольтных схем (сотни вольт) идеально подходят тиристоры (мощные управляемые диоды), для высоковольтных (тысячи вольт) — управляемые искровые разрядники. Сигнал на управляющие электроды тиристоров или разрядников будет посылать сам снаряд, пролетая мимо фотоэлементов, установленных в стволе между катушками. Момент выключения каждой катушки будет всецело зависеть от питающего ее конденсатора. Будьте внимательны: избыточное увеличение емкости конденсатора при заданном импедансе катушки может привести к увеличению длительности импульса. В свою очередь это может привести к тому, что после прохождения снарядом центра соленоида катушка останется включенной и замедлит движение снаряда. Детально отследить и оптимизировать моменты включения и выключения каждой катушки, а также измерить скорость движения снаряда поможет осциллограф.

Препарируем ценности

Для формирования мощного электрического импульса как нельзя лучше подходит батарея конденсаторов (в этом мнении мы солидарны с создателями самых мощных лабораторных рельсотронов). Конденсаторы хороши не только большой энергоемкостью, но и способностью отдать всю энергию в течение очень короткого времени, до того как снаряд достигнет центра катушки. Однако конденсаторы необходимо как-то заряжать. К счастью, нужное нам зарядное устройство есть в любом фотоаппарате: конденсатор используется там для формирования высоковольтного импульса для поджигающего электрода вспышки. Лучше всего нам подходят одноразовые фотоаппараты, потому что конденсатор и «зарядка» — это единственные электрические компоненты, которые в них есть, а значит, достать зарядный контур из них проще простого.


Знаменитый рэйлган из игр серии Quake с большим отрывом занимает первое место в нашем рейтинге. В течение многих лет виртуозное владение «рельсой» отличало продвинутых игроков: оружие требует филигранной точности стрельбы, однако в случае попадания скоростной снаряд буквально разрывает противника на куски.

Разборка одноразового фотоаппарата — это этап, на котором стоит начать проявлять осторожность. Вскрывая корпус, старайтесь не касаться элементов электрической цепи: конденсатор может сохранять заряд в течение долгого времени. Получив доступ к конденсатору, первым делом замкните его выводы отверткой с ручкой из диэлектрика. Только после этого можно касаться платы, не опасаясь получить удар током. Удалите с зарядного контура скобы для батарейки, отпаяйте конденсатор, припаяйте перемычку к контактам кнопки зарядки — она нам больше не понадобится. Подготовьте таким образом минимум пять зарядных плат. Обратите внимание на расположение проводящих дорожек на плате: к одним и тем же элементам схемы можно подключиться в разных местах.


Снайперское орудие из зоны отчуждения получает второй приз за реализм: сделанный на основе винтовки LR-300 электромагнитный ускоритель сверкает многочисленными катушками, характерно гудит при зарядке конденсаторов и насмерть поражает противника на колоссальных расстояниях. Источником питания служит артефакт «Вспышка».

Расставляем приоритеты

Подбор емкости конденсаторов — это вопрос компромисса между энергией выстрела и временем зарядки орудия. Мы остановились на четырех конденсаторах по 470 микрофарад (400 В), соединенных параллельно. Перед каждым выстрелом мы в течение примерно минуты ждем сигнала светодиодов на зарядных контурах, сообщающих, что напряжение в конденсаторах достигло положенных 330 В. Ускорить процесс заряда можно, подключая к зарядным контурам по несколько 3-вольтовых батарейных отсеков параллельно. Однако стоит иметь в виду, что мощные батареи типа «С» обладают избыточной силой тока для слабеньких фотоаппаратных схем. Чтобы транзисторы на платах не сгорели, на каждую 3-вольтовую сборку должно приходиться 3−5 зарядных контуров, подключенных параллельно. На нашем орудии к «зарядкам» подключен только один батарейный отсек. Все остальные служат в качестве запасных магазинов.


Расположение контактов на зарядном контуре одноразового фотоаппарата Kodak. Обратите внимание на расположение проводящих дорожек: каждый провод схемы можно припаять к плате в нескольких удобных местах.

Определяем зоны безопасности

Мы никому не посоветуем держать под пальцем кнопку, разряжающую батарею 400-вольтовых конденсаторов. Для управления спуском лучше установить реле. Его управляющий контур подключается к 9-вольтовой батарейке через кнопку спуска, а управляемый включается в цепь между катушкой и конденсаторами. Правильно собрать пушку поможет принципиальная схема. При сборке высоковольтного контура пользуйтесь проводом сечением не менее миллиметра, для зарядного и управляющего контуров подойдут любые тонкие провода. Проводя эксперименты со схемой, помните: конденсаторы могут иметь остаточный заряд. Прежде чем прикасаться к ним, разряжайте их коротким замыканием.


В одной из самых популярных стратегических игр пехотинцы Глобального Совета Безопасности (GDI) оснащаются мощнейшими противотанковыми рельсотронами. Кроме того, рэйлганы устанавливаются и на танки GDI в качестве апгрейда. По степени опасности такой танк — это примерно то же самое, что Звездный разрушитель в Star Wars.

Подводим итог

Процесс стрельбы выглядит так: включаем тумблер питания; дожидаемся яркого свечения светодиодов; опускаем в ствол снаряд так, чтобы он оказался слегка позади катушки; выключаем питание, чтобы при выстреле батарейки не отбирали энергию на себя; прицеливаемся и нажимаем на кнопку спуска. Результат во многом зависит от массы снаряда. Нам с помощью короткого гвоздя с откусанной шляпкой удалось прострелить банку с энергетическим напитком, которая взорвалась и залила фонтаном полредакции. Затем очищенная от липкой газировки пушка запустила гвоздь в стену с расстояния в полсотни метров. А сердца поклонников фантастики и компьютерных игр наше орудие поражает без всяких снарядов.


Ogame — это многопользовательская космическая стратегия, в которой игроку предстоит почувствовать себя императором планетных систем и вести межгалактические войны с такими же живыми противниками. Ogame переведена на 16 языков, в том числе русский. Пушка Гаусса — одно из самых мощных оборонительных орудий в игре.

Как-то я играл в всеми известную игру сталкер,и увидел там такое необычное оружие — пушку гаусса. Она имела самые лучшие параметры оружия. В интернете я нашел статью как сделать это самое оружие. Но как на зло у меня не было деталей для изготовления гаусс пушки.

Я нашел схему гаусс пушки от 220 Вольт и посмотрел на работу пушки, начал разрабатывать свою схему гаусс пушки, на доступных элементах и с питанием от 6-15 вольт.

Решил использовать преобразователь напряжения от схемы , но немного изменил схему и трансформатор будет другой. В итоге получилась такая схема:

Генератор прямоугольных импульсов собран на транзисторах VT1-VT2 генерирует импульсы высокой частоты которые проступают на первичную обмотку трансформатора и генерируют импульсы высокого напряжения на вторичной обмотке,которые выпрямляются диодом VD1 и конденсатор C1 заряжается до напряжения 250-350 Вольт.

Трансформатор имеет первичною обмотку 3-7 витков проволоки 1мм. И вторичную обмотку 90-120 витков проволоки 0,3-0,4мм.

Мотаем трансформатор на сердечнике от трансформатора от любого импульсного блока питания.Главное что б обмотки влезли.

Без нагрузки при питании 12 вольт на выходе около 700-900 вольт.После диода 380-450 вольт.

Изготовление катушки (соленоида) не составит труда:
Мотаем виток к витку катушку проволокой 0,6-0,8 мм с общим сопротивлением 3-5Ом (при сопротивлении 1,5Ом результат намного лучше при батарее конденсаторов 1000мф*200в) на пластиковой трубке с зазором 0,4-0,7 см.

Для контроля напряжения параллельно с конденсатором подключите вольтметр и когда конденсатор зарядится до нужного напряжения отключаем схему от питания и вставляем снаряд около катушки в трубку(снаряд-отрезок гвоздика длинной 2-4 см и диаметр зависимо от трубки и от дальности полета подберите сами)

Прицеливаемся и нажимаем на выключатель SA1. Если снаряд застрял по средине трубки,или вылетел на небольшое расстояние, то попробуйте поиграться с расстоянием между снарядом и катушкой.

Несколько фотографий:

Заряд конденсаторов(от АКБ-гораздо быстрее,у меня бп слабый)

Жгу лампочку от преобразователя.

ДОПОЛНЕНИЕ(17.09.2013)

Следует добавить неоновою лампочку для индикации заряда конденсатора. Для корректного отображения состояния конденсатора — сделан удлинитель напряжения на 3 (для подключения неонки к конденсатору *200 Вольт.) Для подключения конденсатора на другое напряжение- делитель надо другой.

Неонка — от чайника простая на 220 Вольт. Порог зажигания-60-80 Вольт.

Вот схема подключения:

Резисторы для 200 вольт.При 200 вольт — лампочка светится.

Вот несколько фото и видео:

Список радиоэлементов
ОбозначениеТипНоминалКоличествоПримечаниеМагазинМой блокнот
VT1Биполярный транзистор

КТ805АМ

1Любой NPN мощныйВ блокнот
VT2Биполярный транзистор

КТ361А

1Любой маломощный PNPВ блокнот
VD1Выпрямительный диод

FR107

1ВЧ 1000ВВ блокнот
C1Конденсатор0. 1 мкФ125VВ блокнот
С2Электролитический конденсатор500-10000 мкФ1350-450ВВ блокнот
R1Резистор

100 Ом

10.25WВ блокнот
R2Резистор

Обладать оружием, которое даже в компьютерных играх можно найти только в лаборатории сумасшедшего ученого или возле временного портала в будущее – это круто. Наблюдать, как равнодушные к технике люди невольно фиксируют на устройстве взгляд, а заядлые геймеры спешно подбирают с пола челюсть – ради этого стоит потратить денек на сборку пушки Гаусса своими руками .

Как водится, начать мы решили с простейшей конструкции – однокатушечной индукционной пушки . Эксперименты с многоступенчатым разгоном снаряда оставили опытным электронщикам, способным построить сложную систему коммутации на мощных тиристорах и точно настроить моменты последовательного включения катушек. Вместо этого мы сконцентрировались на возможности приготовления блюда из повсеместно доступных ингредиентов.

Итак, чтобы построить пушку Гаусса, прежде всего прийдётся пробежаться по магазинам. В радиомагазине для самоделки нужно купить несколько конденсаторов с напряжением 350–400 В и общей емкостью 1000–2000 микрофарад , эмалированный медный провод диаметром 0,8 мм , батарейные отсеки для «Кроны » и двух 1,5-вольтовых батареек типа С , тумблер и кнопку. В фототоварах возьмём пять одноразовых фотоаппаратов Kodak , в автозапчастях – простейшее четырёхконтактное реле от «Жигулей», в «продуктах» – пачку соломинок для коктейлей , а в «игрушках» – пластмассовый пистолет, автомат, дробовик, ружьё или любую другую пушку, которую вы захотите превратить в оружие будущего.

Мотаем на ус…

Главный силовой элемент нашей пушки – катушка индуктивности . С её изготовления стоит начать сборку орудия. Возьмите отрезок соломинки длиной 30 мм и две большие шайбы (пластмассовые или картонные), соберите из них бобину с помощью винта и гайки. Начните наматывать на нее эмалированный провод аккуратно, виток к витку (при большом диаметре провода это довольно просто). Будьте внимательны, не допускайте резких перегибов провода, не повредите изоляцию. Закончив первый слой, залейте его суперклеем и начинайте наматывать следующий. Поступайте так с каждым слоем. Всего нужно намотать 12 слоев . Затем можно разобрать бобину, снять шайбы и надеть катушку на длинную соломинку, которая послужит стволом. Один конец соломинки следует заглушить. Готовую катушку легко проверить, подключив её к 9-вольтовой батарейке : если она удержит на весу канцелярскую скрепку, значит, вы добились успеха. Можно вставить в катушку соломинку и испытать её в роли соленоида: она должна активно втягивать в себя отрезок скрепки, а при импульсном подключении даже выбрасывать её из ствола на 20–30 см .

Препарируем ценности

Для формирования мощного электрического импульса, как нельзя лучше подходит (в этом мнении мы солидарны с создателями самых мощных лабораторных рельсотронов). Конденсаторы хороши не только большой энергоемкостью, но и способностью отдать всю энергию в течение очень короткого времени, до того, как снаряд достигнет центра катушки. Однако конденсаторы необходимо как-то заряжать. К счастью, нужное нам зарядное устройство есть в любом фотоаппарате: конденсатор используется там для формирования высоковольтного импульса для поджигающего электрода вспышки. Лучше всего нам подойдут одноразовые фотоаппараты, потому что конденсатор и «зарядка» – это единственные электрические компоненты, которые в них есть, а значит, достать зарядный контур из них проще простого.

Разборка одноразового фотоаппарата – это этап, на котором стоит начать проявлять осторожность . Вскрывая корпус, старайтесь не касаться элементов электрической цепи: конденсатор может сохранять заряд в течение долгого времени. Получив доступ к конденсатору, первым делом замкните его выводы отверткой с ручкой из диэлектрика . Только после этого можно касаться платы, не опасаясь получить удар током. Удалите с зарядного контура скобы для батарейки, отпаяйте конденсатор, перемычку к контактам кнопки зарядки – она нам больше не понадобится. Подготовьте таким образом минимум пять зарядных плат. Обратите внимание на расположение проводящих дорожек на плате: к одним и тем же элементам схемы можно подключиться в разных местах.

Расставляем приоритеты

Подбор ёмкости конденсаторов – это вопрос компромисса между энергией выстрела и временем зарядки орудия. Мы остановились на четырех конденсаторах по 470 микрофарад (400 В) , соединенных параллельно. Перед каждым выстрелом мы в течение, примерно, минуты ждем сигнала светодиодов на зарядных контурах, сообщающих, что напряжение в конденсаторах достигло положенных 330 В . Ускорить процесс заряда можно, подключая к зарядным контурам по несколько 3-вольтовых батарейных отсеков параллельно. Однако стоит иметь в виду, что мощные батареи типа «С» обладают избыточной силой тока для слабеньких фотоаппаратных схем. Чтобы транзисторы на платах не сгорели, на каждую 3-вольтовую сборку должно приходиться 3–5 зарядных контуров, подключенных параллельно. На нашем орудии к «зарядкам» подключен только один батарейный отсек. Все остальные служат в качестве запасных магазинов.

Определяем зоны безопасности

Мы никому не посоветуем держать под пальцем кнопку, разряжающую батарею 400-вольтовых конденсаторов. Для управления спуском лучше установить реле . Его управляющий контур подключается к 9-вольтовой батарейке через кнопку спуска, а управляемый включается в цепь между катушкой и конденсаторами. Правильно собрать пушку поможет принципиальная схема. При сборке высоковольтного контура пользуйтесь проводом сечением не менее миллиметра , для зарядного и управляющего контуров подойдут любые тонкие провода. Проводя эксперименты со схемой, помните: конденсаторы могут иметь остаточный заряд. Прежде чем прикасаться к ним, разряжайте их коротким замыканием.


Artem

Подводим итог

Процесс стрельбы выглядит так:

  • включаем тумблер питания;
  • дожидаемся яркого свечения светодиодов;
  • опускаем в ствол снаряд так, чтобы он оказался слегка позади катушки;
  • выключаем питание, чтобы при выстреле батарейки не отбирали энергию на себя; прицеливаемся и нажимаем на кнопку спуска.

Результат во многом зависит от массы снаряда.

Соблюдайте осторожность, орудие представляет реальную опасность.

Винтовка гаусса

Код на карабин Гаусса в Fallout 4

Если нет желания изучать локации и выполнять квесты и хочется сразу получить это убойное оружие, то можно воспользоваться читами. Конечно, это не самый честный вариант, но все же и он помогает раздобыть винтовку. Чтобы стать обладателем мощного оружия, запустите игровую консоль при помощи клавиши «~». В открывшемся поле пропишите следующую фразу: player. additem 000d1eb0 1. После этого в вашем меню появится оптический карабин Гаусса Fallout 4.

Учтите, что боезапас карабина быстро истощается. Поэтому, чтобы не остаться без патронов в ответственный момент, воспользуйтесь читами для боеприпасов. Для этого введите в консоли следующую комбинацию: player. additem 0018ABDF (количество). Тогда ваш боезапас будет восстановлен, и вы продолжите путешествие по Пустоши.

Собираем Гаусс-пушку в домашних условиях

Для того чтобы создать пушку Гаусса своими руками, нам для начала, понадобится катушка индуктивности. На бобину аккуратно намотайте эмалированный провод, без резких перегибов, чтобы ни в коем случае не повредить изоляцию.

Первый слой, после наматывания, залейте суперклеем, подождите, пока он высохнет, и приступайте к следующему слою. Таким же образом нужно намотать 10-12 слоев. Готовую катушку надеваем на будущий ствол оружия. На один из его краев следует надеть заглушку.

Для того чтобы получить сильный электрический импульс, отлично подойдет батарея конденсаторов. Они способны отдавать накопленную энергию в течение короткого времени, пока пуля дойдет до середины катушки.

Для зарядки конденсаторов понадобится зарядное устройство. Подходящее устройство есть в фотографических аппаратах, оно служит для возникновения вспышки. Конечно, речь не идет о дорогой модели, которую мы будем препарировать, но одноразовые «Кодаки» сгодятся.

К тому же в них, кроме зарядки и конденсатора, прочих электроэлементов нет. Разбирая фотоаппарат, будьте осторожны, чтобы вас не ударило электрическим током. С устройства для зарядки смело удаляйте скобы для батареек, отпаяйте конденсатор.

Таким образом, нужно подготовить приблизительно 4-5 плат (можно больше, если желание и возможности позволяют). Вопрос выбора конденсатора заставляет сделать выбор между мощностью выстрела и временем, которое понадобится для зарядки. Большая емкость конденсатора требует и большего отрезка времени, снижая скорострельность, так что придется искать компромисс.

Светодиодные элементы, установленные на зарядные контуры, сигнализируют светом о том, что необходимый уровень зарядки достигнут. Конечно, можно подключить дополнительные зарядные контуры, но не переусердствуйте, чтобы не спалить ненароком транзисторы на платах. Для того чтобы разрядить батарею, в целях безопасности лучше всего установить реле.

Управляющий контур подключаем к батарейке через кнопку спуска, а управляемый – в цепь, между катушкой и конденсаторами. Для того чтобы совершить выстрел, необходимо подать питание на систему, и, после светового сигнала, зарядить оружие. Питание отключаем, прицеливаемся и стреляем!

Если процесс вас увлек, а полученной мощности маловато, то вы можете приступить к созданию многоступенчатой пушки Гаусса, ведь она должна быть именно такой.

Оптимальная ёмкость

Подбор идеальной ёмкости для оружия – очень важный момент. Лучше всего остановиться на варианте из четырех конденсаторов с мощностью в четыре сотни Ватт, соединенных параллельно. После выстрела, приблизительно минуту нужно подождать, пока сигналы диодов покажут, что напряжение достигло необходимого минимума.

Ускорить процесс зарядки можно, подключив не одно, а три зарядных устройства одновременно, но следует учесть, что батарейки «С» типа слишком мощные для схемы, изъятой из фотоаппарата, и могут быстро вывести ее из строя.

Наличие пяти батарей подразумевает использование только одной, а остальные являются своеобразными запасными элементами для оружия.

В видеоиграх

  • В игре Halo 2 и всех последующих после неё частях на боевых внедорожниках – «Бородавочниках» в качестве оружия присутствуют боевые установки «Серебро V», которые по своему принципу действия похожи на пушку Гаусса.
  • В игре Crimsonland присутствует винтовка Гаусса (а также Gauss Shotgun, работающий как дробовик), которая бесшумно пронизывает врагов, нанося тяжёлые повреждения.
  • В Warzone 2100 при развитии до 70 % открывается доступ к пушке Гаусса.
  • В BattleTech, в сериях MechWarrior и MechCommander, MechCommander 2
  • В игре S.T.A.L.K.E.R. гаусс-пушка имеет огромную мощность и медленно перезаряжается. Она работает на батареях, которые используют энергию артефакта «Вспышка». В игре S.T.A.L.K.E.R.: Зов Припяти под аномалией «Железный лес» есть помещение, где проводились её испытание, там же стоит прототип огромной пушки Гаусса.
  • В StarCraft пехотинцы вооружены автоматической винтовкой Гаусса C-14 «Impaler». “Призраки” также имеют винтовки C-10, которые называются «Картечные винтовки».
  • В Crysis винтовка Гаусса представляет собой снайперское оружие, наносящее максимальный урон.
  • В Crysis 2 пушка Гаусса представляет собой модификацию для штурмовой винтовки, наряду с подствольным гранатомётом. Обладает большим уроном и медленной перезарядкой.
  • В Fallout 2 винтовка Гаусса является мощным оружием с высокой дальностью стрельбы, не уступающей снайперским винтовкам.
  • В Fallout 3 и в Fallout New Vegas винтовка Гаусса — энергетическая снайперская винтовка, оснащённая оптическим прицелом и отличающаяся высокой эффективностью на средних и больших дистанциях. Наносит очень большой урон.
  • В Fallout 4 Винтовка Гаусса – одно из самых мощных видов оружия в игре.
  • В Fallout Tactics есть гаусс-пистолет, гаусс-винтовка и четырёхствольный гаусс-пулемёт.
  • В играх серии X-COM: Terror From The Deep орудие Гаусса является одной из первых разработок для уничтожения инопланетян под водой.
  • В играх X³: Reunion/X³: Terran Conflict Гаусс-пушка — мощное оружие для эсминцев, обладающее хорошей дальностью, но низкой скоростью полёта снарядов. Энергии практически не тратит, но требует специальных боеприпасов.
  • B Ogame пушка Гаусса — мощное оборонительное сооружение.
  • В Red Faction: Guerrilla гауссова винтовка является оружием высокой мощности, но обладает средней разрушающей силой по сравнению с другими видами оружия, несущими разрушающий характер.
  • В MMOTPS S4 League пушка Гаусса представляет собой пулемет, у которого при беспрерывной стрельбе постепенно снижается точность.
  • В Planetside и Planetside 2 у империи New Conglomerate почти всё оружие от пистолета до тяжёлого дробовика (вернее многоствольной гаусс пушки) на руке у экзоскелета представляет собой как раз таки разнообразные варианты пушки Гаусса.
  • В игре Half-Life гауссова пушка (также называемая тау-пушкой) является наиболее мощным оружием, стреляющим раскалёнными плутониевыми стержнями.
  • В игре Syndicate пушка Гауса является самым мощным оружием, схожим по силе с РПГ. Минус в маленькой обойме и случайных жертвах.
  • В игре Master of Orion II пушка Гаусса обладает уроном, не зависящим от расстояния стрельбы.
  • В игре Star Conflict пушка Гаусса является дальнобойным кинетическим орудием. Способно накапливать заряд.
  • В игре Command & Conquer 3 Tiberium Wars гаусс-автомат спецназовца – ГСБ.
  • В игре Doom 4 также присутствует ускоритель Гаусса (на самом деле это больше похоже на рельсотрон)
  • В игре EVE Online гаусс-пушка является гибридным оружием наравне с бластером, которое отличается повышенной дальностью, но уменьшенным уроном, в отличие от бластера, который наносит больше урона на коротких дистанциях.

Принцип действия

Пушка Гаусса состоит из соленоида, внутри которого находится ствол (как правило, из диэлектрика). В один из концов ствола вставляется снаряд, сделанный из ферромагнетика. При протекании электрического тока в соленоиде возникает электромагнитное поле, которое разгоняет снаряд, «втягивая» его внутрь соленоида. На концах снаряда при этом образуются полюса, ориентированные согласно полюсам катушки, из-за чего после прохода центра соленоида снаряд притягивается в обратном направлении, то есть тормозится. В любительских схемах иногда в качестве снаряда используют постоянный магнит, так как с возникающей при этом ЭДС индукции легче бороться. Такой же эффект возникает при использовании ферромагнетиков, но выражен он не так ярко благодаря тому, что снаряд легко перемагничивается (коэрцитивная сила).

Для наибольшего эффекта импульс тока в соленоиде должен быть кратковременным и мощным. Как правило, для получения такого импульса используются электролитические конденсаторы большой ёмкости и с высоким рабочим напряжением. {2} \over 2}}

U{\displaystyle U} — напряжение конденсатора
C{\displaystyle C} — ёмкость конденсатора
Время разряда конденсаторов

Это время за которое конденсатор полностью разряжается:

T=πLC2{\displaystyle T={\pi {\sqrt {LC}} \over 2}}
L{\displaystyle L} — индуктивность
C{\displaystyle C} — ёмкость
Время работы катушки индуктивности

Это время за которое ЭДС катушки индуктивности возрастает до максимального значения (полный разряд конденсатора) и полностью падает до 0. Оно равно верхнему полупериоду синусоиды.

T=2πLC{\displaystyle T=2\pi {\sqrt {LC}}}
L{\displaystyle L} — индуктивность
C{\displaystyle C} — ёмкость

Стоит заметить, что в представленном виде две последние формулы не могут применяться для расчетов пушки Гаусса, хотя бы по той причине, что по мере движения снаряда внутри катушки, её индуктивность все время изменяется.

Многоступенчатая пушка

Справившись со сборкой простейшего варианта оружия можно перейти к более сложному варианту. Ведь настоящая пушка Гаусса обязательно должна быть многоступенчатой.

Чтобы сформировать значительный электрический импульс, необходимо создать целую батарею конденсаторов. Этот тип устройств отличается высокой ёмкостью, и способностью передать энергию за короткий временной промежуток, позволяющий «снаряду» орудия добраться до центральной части катушки.

Любой конденсатор требует подзарядки. Подобного типа зарядные устройства имеются в фотоаппаратах. При изготовлении пушки Гаусса подойдут элементы одноразовых фотографических приборов, т.к. в них и конденсатор и зарядное устройство представляют собой единое целое. Изъять их из фотоаппарата очень просто.

Электромагнитная винтовка в теории обладает достоинствами, которые недостижимы для любого другого известного оружия:

  • возможность выбора скорости движения снаряда;
  • отсутствие гильз;
  • выполнение абсолютно бесшумных выстрелов;
  • незначительная отдача;
  • высокая надежность;
  • износостойкость;
  • функционирование в безвоздушном, в частности космическом пространстве.

Несмотря на достаточно простой принцип функционирования и несложную конструкцию, винтовка Гаусса обладает некоторыми недостатками, которые создают преграды для ее использования в качестве оружия.

Основная проблема заключается в низком КПД электромагнитных катушек. Специальные тесты показывают, что лишь порядка 7% заряда преобразуется в кинетическую энергию, чего недостаточно для приведения в движение патрона.

Второй трудностью является существенное потребление и длительное накопление энергии конденсаторами. Вместе с пушкой придется носить достаточно тяжелый и объемный источник питания.

Исходя из вышесказанного, можно сделать вывод, что в современных условиях практически не существует перспектив для реализации идеи в качестве стрелкового оружия. Положительный сдвиг в нужном направлении возможен лишь в случае разработки мощных, автономных и в то же время компактных источников электрического тока.

Конструкция[править | править код]

Производитель неизвестен. Возможно, изготовляется кустарно в Зоне: в конструкции используются детали нескольких образцов вооружения блока Атлантического договора — в частности, скелетный приклад от H&K G36 и оптический прицел .

Гаусс-пушка имеет отличную от всех других видов оружия систему боепитания — её магазин для боеприпасов состоит из двух частей: контейнер с капсулированными фрагментами артефакта «Вспышка», используемый для питания электромагнитов, и отдельный контейнер со снарядами.

Калибр оружия неясен: в игровых ресурсах он обозначается и как 9 мм, и как 2.54 мм.

При выстреле происходит передача энергии с заряженных конденсаторов на секции катушек, охватывающие ствол, которые последовательно, действием электромагнитных сил, разгоняют снаряд до скорости порядка 15 км/c (для сравнения, дульная скорость пули автомата Калашникова равна примерно 700 м/c), который за сотые доли секунды преодолевает расстояние до цели. Перед каждым следующим выстрелом требуется подзарядка конденсаторов из блока-аккумулятора, что обуславливает крайне низкую скорострельность.

На Гаусс-пушке установлен оптический прицел, похожий на SUSAT, но повышенной кратности, позволяющий вести огонь по целям, находящимся на значительном удалении от стрелка.

Делаем винтовку самостоятельно

Подобный способ добычи карабина Гаусса в Fallout 4 доступен после установки дополнения Contraptions Workshop. Тогда создать винтовку можно в Кузнице тяжелого оружия и Терминале. Кроме того, для изготовления потребуются следующие компоненты:

  • Клей – 15 шт.
  • Проводка – 4 шт.
  • Ядерный материал – 2 шт.
  • Алюминий – 14 шт.
  • Болт – 15 шт.
  • Пружина – 4 шт.
  • Дерево – 8 шт.
  • Сталь – 3 шт.
  • Серебристые – 2 шт.

Чтобы собрать все компоненты, придется долго бегать по Пустоши или потратить немало золота. И нетерпеливым стоит узнать, как добыть винтовку простым и дешевым способом. О нем речь пойдет в следующей главе.

Боеприпасы[править | править код]

Боеприпасы для гаусс-пушки встречаются двух видов — обычные аккумуляторы, позволяющие сделать 10 выстрелов, и менее энергоемкие, и, как следствие, дающие возможность сделать всего 6 выстрелов.

Аккумуляторы

Батареи для Гаусс-пушки, созданные в лабораторных условиях при помощи высокотехнологичных инструментов. Производитель неизвестен. Так как Гаусс — оружие, применяемое группировкой «Монолит», то можно рискнуть предположить, что группировка имеет собственную лабораторию по производству батарей.

Аккумуляторы пониженной емкости

Батареи, изготовленные в кустарных условиях. В Зове Припяти такие батареи изготавливает Кардан, некогда бывший сотрудником лаборатории, работавшей над созданием Гаусс-пушки еще до появления Зоны.

Прототипы

В настоящее время не существует ни одного удачного примера создания высокоэффективного электромагнитного оружия. Однако это не мешает разработке прототипов. Наиболее удачным примером выступает изобретение инженерного бюро Delta V Engineering.

Пятнадцатизарядное устройство разработчиков позволяет вести достаточно скорострельную стрельбу, выпуская по 7 патронов в секунду. К сожалению, пробивной способности винтовки хватает лишь для поражения стекла и жестяных банок. Электромагнитное оружие обладает весом порядка 4 кг и стреляет пулями калибра 6,5 мм.

На сегодняшний день разработчику пока не удалось достичь успехов на пути преодоления основного недостатка винтовки – крайне низкой стартовой скорости снарядов. Здесь данный показатель составляет всего лишь 43 м/сек. Если проводить параллели, то начальная скорость патрона, выпущенного из пневматической винтовки, почти в 20 раз выше.

Пушка Гаусса в качестве оружия обладает преимуществами, которыми не обладают другие виды стрелкового оружия. Это отсутствие гильз и неограниченность в выборе начальной скорости и энергии боеприпаса, возможность бесшумного выстрела (если скорость достаточно обтекаемого снаряда не превышает скорости звука) в том числе без смены ствола и боеприпаса, относительно малая отдача (равная импульсу вылетевшего снаряда, нет дополнительного импульса от пороховых газов или движущихся частей), теоретически, больша́я надёжность и, в теории, износостойкость, а также возможность работы в любых условиях, в том числе в космическом пространстве.

Однако, несмотря на кажущуюся простоту пушки Гаусса, использование её в качестве оружия сопряжено с серьёзными трудностями, главное из которых: большие затраты энергии.

Первая и основная трудность — низкий КПД установки. Лишь 1-7 % заряда конденсаторов переходят в кинетическую энергию снаряда. Отчасти этот недостаток можно компенсировать использованием многоступенчатой системы разгона снаряда, но в любом случае КПД редко достигает 27 %. В основном в любительских установках энергия, запасённая в виде магнитного поля, никак не используется, а является причиной использования мощных ключей (часто применяют IGBT модули) для размыкания катушки (правило Ленца).

Вторая трудность — большой расход энергии (из-за низкого КПД).

Третья трудность (следует из первых двух) — большой вес и габариты установки при её низкой эффективности.

Четвёртая трудность — достаточно длительное время накопительной перезарядки конденсаторов, что заставляет вместе с пушкой Гаусса носить и источник питания (как правило, мощную аккумуляторную батарею), а также высокая их стоимость. Можно, теоретически, увеличить эффективность, если использовать сверхпроводящие соленоиды, однако это потребует мощной системы охлаждения, что приносит дополнительные проблемы, и серьёзно влияет на область применения установки. Или же использовать заменяемые батареи конденсаторы.

Пятая трудность — с увеличением скорости снаряда время действия магнитного поля, за время пролёта снарядом соленоида, существенно сокращается, что приводит к необходимости не только заблаговременно включать каждую следующую катушку многоступенчатой системы, но и увеличивать мощность её поля пропорционально сокращению этого времени

Обычно этот недостаток сразу обходится вниманием, так как большинство самодельных систем имеет или малое число катушек, или недостаточную скорость пули.. В условиях водной среды применение пушки без защитного кожуха также серьёзно ограничено — дистанционной индукции тока достаточно, чтобы раствор солей диссоциировал на кожухе с образованием агрессивных (растворяющих) сред, что требует дополнительного магнитного экранирования.

В условиях водной среды применение пушки без защитного кожуха также серьёзно ограничено — дистанционной индукции тока достаточно, чтобы раствор солей диссоциировал на кожухе с образованием агрессивных (растворяющих) сред, что требует дополнительного магнитного экранирования.

Таким образом, на сегодняшний день у пушки Гаусса нет перспектив в качестве оружия, так как она значительно уступает другим видам стрелкового оружия, работающего на других принципах. Теоретически, перспективы, конечно, возможны, если будут созданы компактные и мощные источники электрического тока и высокотемпературные сверхпроводники (200—300К). Однако, установка, подобная пушке Гаусса, может использоваться в космическом пространстве, так как в условиях вакуума и невесомости многие недостатки подобных установок нивелируются. В частности, в военных программах СССР и США рассматривалась возможность использования установок, подобных пушке Гаусса, на орбитальных спутниках для поражения других космических аппаратов (снарядами с большим количеством мелких поражающих деталей), или объектов на земной поверхности.

Технологические особенности

Винтовка Гаусса интересна исследователям одновременно несколькими особенностями. Реализация данной технологии позволит избежать нагрева оружия. Следовательно, его скорострельные качества возрастут до ранее неизведанных пределов. Более того, воплощение технологических задумок в реальность заставит отказаться от гильз, что существенно упростит стрельбу.

По умолчанию стрелять винтовка Гаусса может тонкими узкими снарядами с высочайшей пробивной способностью. Ускорение патрона в данном случае абсолютно не зависит от диаметра.

Для функционирования оружия достаточно подзарядки электрическим током. Что касается известных схем, то в их структуре практически отсутствуют подвижные элементы.

Интересные факты[править | править код]

Реально ли использование?

Теоретически пушка Гаусса обладает преимуществом перед любым другим видом стрелкового вооружения. Это:

  • отсутствие гильз;
  • неограниченная начальная скорость заряда;
  • возможность осуществления выстрела в любой среде включая космос;
  • простота конструкции.

Но имеются и следующие существенные недостатки:

  • низкий коэффициент полезного действия;
  • огромный расход энергии;
  • долгое время накопления энергии для заряда;
  • большой вес реально действующей конструкции.

Фактически, при нынешнем уровне развития технологий, использование пушки Гаусса в качестве оружия невозможно. Остается только разглядывать фотографии пушки Гаусса или наблюдать за применением ее аналогов супер-героями типа Джеймса Бонда в фантастических фильмах.

Применение[править | править код]

Из-за очень высокой скорости разгоняемого снаряда Гаусс-пушка является крайне эффективным оружием для применения на сверхдальних дистанциях, на которых обычные снайперские винтовки малоэффективны. Благодаря данному фактору Гаусс-пушка обладает огромной пробивной силой, что позволяет с легкостью уничтожить цель даже за толстым пуленепробиваемым листом. Считается одним из лучших видов оружия для убийства вражеских снайперов, а также особо опасных и живучих мутантов — большинство погибают от единственного выстрела; особо живучие (к примеру, химера, бюрер и псевдогигант) выдерживают несколько.

Также данная винтовка применяется для уничтожения вертолётов и наземной бронетехники, однако причиняемый технике урон менее обширен, чем от РПГ-7у.

В ТЧ она гораздо слабее: может потребоваться два выстрела на одного противника, в отличие от ЗП, где, если умело прицелиться, можно одним выстрелом убить сразу нескольких врагов.

Единственное оружие, способное конкурировать с Гаусс-пушкой — винтовка «Рысь». Она имеет бо́льшую скорострельность, но намного меньший урон.

  • Автор: Владимир

Содержание

  • 1 Принцип действия
  • 2 Применение
  • 3 Преимущества и недостатки
  • 4 В литературе
  • 5 В компьютерных играх
  • 6 См. также
  • 7 Ссылки
  • 8 Примечания

. Проблема, похоже, не уникальна, так как несколько столкновений описаны, в том числе, в этой ветке на официальных форумах Steam. В некоторых сообщениях указывается, что этот эксплойт может помешать появлению дальнейших основных квестов, поэтому настоятельно рекомендуется не запускать этот сбой.

За кулисами[]

Реальный аналог[]

В реальной жизни пушку Гаусса правильнее называть койлганом, но оба названия часто используются взаимозаменяемо. Название « Gauss» — отсылка к Карлу Фридриху Гауссу, который сформулировал математическое описание магнитного эффекта, используемого магнитными ускорителями. Сегодня псевдоним «винтовка Гаусса» стал широко популярен как в реальной жизни, так и в художественной литературе. Применение такой технологии в качестве оружия остается только теоретическим поскольку текущая технология койлгана имеет чрезвычайно низкий уровень эффективности до такой степени, что изначально неэффективные рельсотроны на самом деле более эффективны и практичны в создании, и некоторое количество таких прототипов оружия существует уже некоторое время.

Полностью безоткатная винтовка Гаусса, изображенная в игре, на самом деле неверна в реальной жизни. Огромная электромагнитная сила, действующая на 2-миллиметровую пулю, все еще будет давить на источник энергии, которым является винтовка Гаусса. Тот факт, что винтовка Гаусса может безошибочно пробивать даже тяжелую броню на больших дистанциях, означает, что она должна генерировать значительное количество силы, что, в свою очередь, вызовет большую отдачу, возможно, даже сравнимую со снайперской. винтовка.

Разработка[]

  • Само оружие выглядит как дань уважения винтовке Гаусса M72 из Fallout 2 от Black Isle . Оба оружия имеют одинаковую общую конструкцию (хотя в версии S.T.A.L.K.E.R. вместо деревянной мебели используется полимер или пластик), являются мощными и точными и используют патроны калибра 2 мм. Это дополнительно подкрепляется наличием пистолета .223 и Бозара в данных S.T.A.L.K.E.R.: Чистое Небо .
  • Батарея на текстуре оружия читается как 2,54 мм, строка XML для инвентаря читается как 2 мм, а текстура самой батареи читается как 9мм.
  • Удивительно, но у винтовки Гаусса есть механический прицел, и его даже можно удалить, отредактировав файл .ltx оружия. Однако прицельные приспособления не выровнены, скорее всего, потому, что винтовка Гаусса никогда не задумывалась как бесприцельная.

Ссылки[]

  1. ↑ Вариант в Неопознанное оружие. Оно известно как «Неопознанное оружие», но идентично обычной винтовке Гаусса, за исключением того, что оно не может использовать батареи, установленные присяжными, и не может быть сброшено.
  2. S.T.A.L.K.E.R.: Зов Припяти , Кардан: «Ого, чувак… Наверное, это был не сон, в конце концов. Это ружье — винтовка Гаусса, или артикул 62, как его раньше официально называли. Уф… Тогда я работал по контракту на заводе «Юпитер». Разрабатывал оружие, если мне не изменяет память». нашел достаточно компактный источник энергии».

Галерея[]

Тень Чернобыля[]

Вид от первого лица

Перезарядка

Модель мира пушки Гаусса во всех играх.

Просмотр третьего лица

Call of Pripyat []

Degtyarev, владеющий винтовкой Gauss

Gauss Rifle Magnetic Linear Accelerator — Science Projects

(973) 777 — 3113

[email protected]

1059

[email protected]

1059 100016

[email protected]

1059 100016

info@miniscience.

Клифтон, Нью-Джерси 07011

07:30 — 19:00

С понедельника по пятницу

123 456 789

info@example. com

Goldsmith Hall

New York, NY

07:30 — 19:00

с понедельника по пятницу

Пистолет — это очень простой эксперимент, в котором используется цепная магнитная реакция для запуска стального шарика в цель на высокой скорости. Этот образовательный и забавный проект очень прост в создании (это займет всего несколько минут), его очень просто понять и объяснить, и в то же время его интересно смотреть и использовать.

Ниже показан образец винтовки Гаусса в действии. Вначале стальной шарик начинает катиться к магниту, прикрепленному скотчем к пластиковой рейке. Как только катящийся шарик ударяется о магнит, другой шарик с противоположной стороны запускается и покидает устройство с очень высокой скоростью.

Магнитный ускоритель является хорошим научным проектом, потому что вы можете легко задать вопрос, определить переменные, выдвинуть гипотезу и провести научные эксперименты по этому поводу.

Вы также можете иметь таблицу результатов и график, и презентация захватывающая. Всем нравится видеть неподвижный мяч, который внезапно движется с большой скоростью без какой-либо видимой причины для этого.

Это руководство по проекту разработано и спонсируется MiniScience Inc. Материалы для этого проекта доступны в наборе GRIFLE.

Сбор информации:

Узнайте о магнитах и ​​магнитной силе (основная причина ускорения в этом проекте). Читайте книги, журналы или спрашивайте профессионалов, которые могут знать, чтобы узнать о факторах, влияющих на скорость ускорения. Следите за тем, откуда вы получили информацию.

Вопрос/ Цель:

Что вы хотите узнать? Напишите заявление, описывающее, что вы хотите сделать. Используйте свои наблюдения и вопросы, чтобы написать утверждение. Вот пример вопроса:

Как количество магнитов влияет на кинетическую энергию винтовки Гаусса?

Определить переменные:

Когда вы думаете, что знаете, какие переменные могут быть задействованы, подумайте о способах изменения по одной за раз. Если вы измените более одного за раз, вы не будете знать, какая переменная вызывает ваше наблюдение. Иногда переменные связаны и работают вместе, чтобы вызвать что-то. Сначала попробуйте выбрать переменные, которые, по вашему мнению, действуют независимо друг от друга.

Это пример того, как вы можете определить переменные:

Независимая переменная — это количество магнитов, Зависимая переменная — это кинетическая энергия.

Это еще один пример того, как вы можете определить переменные:

Независимая переменная — это количество магнитов, Зависимая переменная — расстояние выброса.

Гипотеза:

На основе собранной информации сделайте обоснованное предположение о том, какие факторы влияют на систему, с которой вы работаете. Идентификация переменных необходима, прежде чем вы сможете выдвинуть гипотезу.

Это пример гипотезы:

Я предполагаю, что каждый дополнительный магнит будет удваивать кинетическую энергию по сравнению с предыдущим магнитом.

План эксперимента:

Разработайте эксперимент для проверки каждой гипотезы. Составьте пошаговый список того, что вы будете делать, чтобы ответить на каждый вопрос. Этот список называется экспериментальной процедурой. Чтобы эксперимент дал ответы, которым можно доверять, он должен иметь «контроль». Контроль – это дополнительное экспериментальное испытание или прогон. Это отдельный эксперимент, проводимый точно так же, как и другие. Единственное отличие состоит в том, что никакие экспериментальные переменные не меняются. Элемент управления — это нейтральная «точка отсчета» для сравнения, которая позволяет вам увидеть, что делает изменение переменной, сравнивая ее с отсутствием изменения чего-либо. Надежные элементы управления иногда очень трудно разработать. Они могут быть самой сложной частью проекта. Без контроля вы не можете быть уверены, что изменение переменной вызывает ваши наблюдения. Серия экспериментов, включающая контроль, называется «контролируемым экспериментом».

Введение:

В этом эксперименте мы попробуем винтовку Гаусса с разным количеством магнитов и запишем расстояние выброса.

Процедура:

Положите магнитный ускоритель или винтовку Гаусса горизонтально на край стола высотой около 100 см. Выберите место на столе, где у вас есть свободное пространство не менее 10 футов для выброшенного мяча.

Загрузите его одним магнитом, двумя шариками перед ним и третьим шариком (назовем его триггерным шариком), катящимся к магниту сзади. Измерьте расстояние до земли, на которое мяч выбрасывается, и запишите его в таблицу данных. Винтовка Гаусса с одним магнитом

Повторите это с 2, 3 и 4 магнитами и запишите расстояние выброса для каждого количества магнитов.

Ваша таблица данных может выглядеть следующим образом:

Данные о расстоянии выброса для магнитного линейного ускорителя



Количество ускоряющих магнитов Расстояние выброса (метр)
1
2
3
4

Используйте расстояние выброса для расчета начальной кинетической энергии снаряда. Вычислить кинетическую энергию снаряда достаточно просто, используя следующее уравнение:

KE=1/2 м * v2 или KE= 1/2 м * (d/t)2

, где m — масса снаряда. в килограммах, v — скорость в метрах в секунду, KE — энергия в джоулях. Во второй формуле d — расстояние катапультирования (в метрах), t — время в пути (в секундах).

Масса стального шарика диаметром 1/2″ составляет 8,4 грамма или 0,0084 килограмма. t составляет 0,45 секунды (это время, за которое любой объект падает с высоты одного метра без учета трения о воздух).

Итак, зная m = 0,0084 кг и t = 0,45 секунды, вы можете рассчитать кинетическую энергию снаряда, упавшего на расстоянии d = 2,7 метра от стола.

KE = 1/2 * 0,0084 * (2,7 / 0,45)2 = 0,1512 Дж

Кинетическая энергия нашего магнитного линейного ускорителя



Количество ускоряющих магнитов Расстояние выброса (метр) Кинетическая энергия (Джоуль)
1 0,92 0,0175
2 1,32 0,0361
3 ….
4 ….

Постройте график:

Используйте приведенную выше таблицу, чтобы построить гистограмму для ваших результатов. Используйте одну полосу для каждого количества магнитов от 1 до 4. Высота каждой полосы будет представлять кинетическую энергию, которую вы рассчитали с этим количеством магнитов.

Это пример графика, но он неполный. Вы должны построить график, используя свои собственные данные.

Также проверьте правильность расчетов.

Материалы и оборудование:

Это примерный список материалов:

  • 4 сверхсильных магнита (№ по каталогу N35.500.500)
  • 10 стальных шариков (деталь № SBALL)
  • 2 деревянных дюбеля, используемых для изготовления перил.





Стандартный комплект винтовки Гаусса MiniScience содержит все вышеперечисленные предметы. Деревянные дюбели в комплекте короткие из-за ограничений по доставке. Лучше всего, если вы сделаете разные рельсы для мячей длиной не менее 3–4 футов.

Результаты эксперимента (наблюдение):

Эксперименты часто проводятся сериями. Можно провести серию экспериментов, каждый раз изменяя одну переменную на разную величину. Серия экспериментов состоит из отдельных экспериментальных «прогонов». Во время каждого прогона вы измеряете, насколько переменная повлияла на изучаемую систему. Для каждого прогона используется разная величина изменения переменной. Это приводит к разной реакции системы. Вы измеряете этот ответ или записываете данные в таблицу для этой цели. Это считается «необработанными данными», поскольку они еще не обработаны и не интерпретированы. Например, когда необработанные данные обрабатываются математически, они становятся результатами.

Расчеты:

Если вы делаете какие-либо расчеты, запишите их в этом разделе вашего отчета.

Сводка результатов:

Кратко о том, что произошло. Это может быть в виде таблицы обработанных числовых данных или графиков. Это также может быть письменное изложение того, что произошло во время экспериментов.

На основе расчетов с использованием зарегистрированных данных составляются таблицы и графики. Изучая таблицы и графики, мы можем увидеть тенденции, которые говорят нам, как различные переменные влияют на наши наблюдения. На основании этих тенденций можно сделать выводы об изучаемой системе. Эти выводы помогают нам подтвердить или опровергнуть нашу первоначальную гипотезу. Часто математические уравнения можно составить из графиков. Эти уравнения позволяют нам предсказать, как изменение повлияет на систему, без необходимости проведения дополнительных экспериментов. Продвинутые уровни экспериментальной науки в значительной степени зависят от графического и математического анализа данных. На этом уровне наука становится еще более интересной и мощной.

Заключение:

Используя тенденции в ваших экспериментальных данных и ваших экспериментальных наблюдениях, попытайтесь ответить на ваши первоначальные вопросы. Верна ли ваша гипотеза? Настало время собрать воедино то, что произошло, и оценить проведенные вами эксперименты.

Связанные вопросы и ответы:

То, что вы узнали, может помочь вам ответить на другие вопросы. Многие вопросы связаны. Во время экспериментов у вас могло возникнуть несколько новых вопросов. Теперь вы можете понять или проверить то, что вы обнаружили при сборе информации для проекта. Вопросы ведут к большему количеству вопросов, которые приводят к дополнительным гипотезам, которые необходимо проверить.

Возможные ошибки:

Если вы не заметили ничего отличного от того, что произошло с вашим элементом управления, переменная, которую вы изменили, может не повлиять на исследуемую систему. Если вы не наблюдали последовательную, воспроизводимую тенденцию в своей серии экспериментальных запусков, возможно, экспериментальные ошибки повлияли на ваши результаты. Первое, что нужно проверить, это то, как вы делаете свои измерения. Является ли метод измерения сомнительным или ненадежным? Возможно, вы неправильно читаете показания весов, или, возможно, измерительный прибор работает хаотично.

Если вы обнаружите, что ошибки эксперимента влияют на ваши результаты, тщательно переосмыслите план своих экспериментов. Просмотрите каждый шаг процедуры, чтобы найти источники потенциальных ошибок. Если возможно, попросите ученого просмотреть процедуру вместе с вами. Иногда автор эксперимента может упустить очевидное.

Ссылки:

Перечислите ваши ссылки/библиографию в этом разделе вашего руководства по проекту.

http://www.MiniScience.com/kits/Gauss_Rifle/index.html

Электромагнетизм: Как сделать мощный самодельный пистолет с катушкой | Custom

Самодельный электрический пистолет с катушкой

В этом мастер-классе вы узнаете, как сделать пистолет с катушкой без камеры. Катушка — это электромагнитная метательная установка. Это более мощный собрат, Rail Gun уже проходит испытания в военных целях. Это также одно из самых мощных оружий в серии игр Quake. Катушки настолько мощны, что в будущем их будут использовать для запуска спутников на орбиту! Эти инструкции покажут вам, как сделать свой собственный винтовой пистолет без схемы камеры. Получайте удовольствие от этого урока по хакингу своими руками!

Как работает винтовой пистолет?

Пистолет с катушкой Работа

Пистолет с катушкой состоит из ряда проводящих катушек, расположенных вдоль прямой линии на расстоянии друг от друга. Когда ток проходит через катушки, он индуцирует магнитный поток через их центры. Когда ферромагнитный снаряд приближается к линиям магнитного потока, создаваемым катушкой, он намагничивается, и магнитное притяжение тянет рельс к центру катушки. Ряд катушек расположен так, что магнитный поток от первой катушки притягивает снаряд к его центру. После этого первая катушка выключается и включается вторая катушка, которая снова притягивает снаряд к своему центру. Когда этот процесс повторяется через последовательность витков, снаряд может достигать огромных скоростей.

ОСТОРОЖНО: ВЫСОКОЕ НАПРЯЖЕНИЕ Прежде чем мы начнем, имейте в виду, что койл-пистолет предполагает работу с высоким напряжением и быстро движущимися снарядами. Только люди, которые знают, как безопасно обращаться с высоким напряжением, должны делать это. Кроме того, я не несу ответственности за любые травмы или вред, которые могут быть причинены во время работы над этим проектом. Необходимо обеспечить надлежащую изоляцию всех контактов и клемм, а также постоянно носить защитное снаряжение, такое как резиновые перчатки, обувь и защитные очки.

Шаг 1: Подготовка катушек Возьмите трубу ПВХ и обрежьте ее, чтобы получилась длина 30-40см. После этого возьмите изоляционную ленту и обмотайте ею трубу на расстоянии 1-2 дюйма от ее конца. Намотайте изоляционную ленту над трубой последовательно, пока она не достигнет толщины 4-5 мм. Далее проделайте то же самое с расстояния 3-4 см от первой накрутки.

Катушки для пистолета с катушкой

Затем возьмите медную проволоку и, оставив вначале небольшой провис, начните оборачивать ее вокруг трубы. Обертывания должны быть плотными и плотно прилегать друг к другу, без промежутков между ними. После наматывания первого слоя накройте его изоляционной лентой, затем начинайте обматывать поверх нее второй слой. Медные провода должны быть намотаны из стороны в сторону в одном направлении, либо по часовой стрелке, либо против часовой стрелки. Повторите этот процесс для 6-7 слоев. Для нескольких катушек требуется расстояние 3 см от первой катушки. После подготовки катушки используйте наждачную бумагу, чтобы отшлифовать концы катушки, чтобы удалить покрытие и сделать их проводящими.

Схема пистолета с катушкой

Шаг 2. Изготовление конденсаторного зарядного устройства Для этого проекта также можно использовать схему вспышки камеры и конденсаторы, но, поскольку их требуется большое количество, мне было проще купить несколько высоковольтных конденсаторов и сделать для них специальное зарядное устройство, таким образом, изготовив катушку без камеры. Чтобы сделать зарядное устройство конденсаторной батареи для конденсаторов 400 В, 3300 мкФ, подготовьте цепь, как показано на схеме:

Цепь зарядного устройства катушки катушки

Установите мостовой выпрямитель, как показано на схеме. Я использовал мостовой выпрямитель D3SBA60 на 600 В. Глядя на маркировку на проводе выпрямителя, контакты переменного тока микросхемы подключаются к линиям питания и нейтрали вашего источника переменного тока. Контакты с маркировкой + и — на микросхеме обеспечивают постоянное напряжение, положительное напряжение проходит через лампу накаливания мощностью 100 Вт, действующую как резистор с высокой нагрузкой. Переключатель используется для включения и выключения зарядки конденсаторов. При использовании нескольких конденсаторов всегда выбирайте конденсаторы одинакового номинала и подключайте их параллельно, чтобы увеличить подаваемый ток.

Шаг 3: Создание схемы пистолета с катушкой

Схема пистолета с катушкой

Катушки на пистолете с катушкой должны быть подключены в соответствии со схемой, показанной выше. SCR (кремниевый управляемый выпрямитель) или тиристор используется для управления высоким напряжением, подаваемым на катушку, он действует как переключатель. Я использовал SCR с номиналом 50 А, 50RIA120, меньшие SCR, такие как TYN616, также можно использовать, если 5 или 6 из них подключены параллельно, поскольку каждый обеспечивает номинальный импульсный ток 200 А. Обычные выключатели или реле использовать нельзя, так как они обычно сжигают в них контакты из-за высокого напряжения и тока.

Внутреннее устройство SCR просто. Когда на его затвор подается напряжение через небольшую батарею, диод активируется, и катод и анод могут быть подключены к катушке, как обычный диод. Переключатель, который управляет напряжением затвора, подаваемым на SCR, по сути, управляет током, идущим к катушке, и действует как наш триггер для пушки катушки. Даже если у вас есть много конденсаторов, подключенных параллельно без SCR, способного работать с большим током, вы не сможете обеспечить полную мощность. При соединении конденсаторов и катушек следует использовать медные провода большого сечения. Все соединения и клеммы должны быть должным образом изолированы, чтобы предотвратить поражение электрическим током. Выбирая SCR, выберите тот, у которого высокое значение параметра «Surge  Current/Itsm». Техническое описание этого SCR можно найти по адресу: SCR Datasheet.

Coil Gun SCR

В качестве снаряда можно использовать любой объект на основе ферромагнитного материала, обычно это гвозди и болты. Я обнаружил, что использование болтов является наиболее эффективным из-за большей площади поверхности их головок.

Снаряды для винтовки

Ускорение и дальность полета вашего снаряда зависят от выбранного вами снаряда. Обычно используются болты длиной не менее длины катушки. Расстояние между болтом и катушкой также имеет решающее значение; Эффективное расстояние между ними можно найти, поместив его внутрь трубы и протестировав койлган. Воздушный зазор между снарядом и катушкой также должен быть минимальным. На видео показано, как я испытываю снаряд:

Шаг 5. Соберите все вместе

Чтобы собрать вместе все компоненты катушки: катушку и трубу, конденсаторы, SCR, переключатель и т.  д., и, конечно, придать всей установке вид пистолет, я нашел очень простой способ сделать это. Я смог использовать силиконовый пистолет (удерживающее устройство, используемое для тюбиков с силиконовым клеем). Я разобрал все детали, которые не нужны (вал и т.д.). Будьте осторожны при снятии пружины, так как она находится под высоким напряжением. Если вы не будете осторожно снимать пружину, она может выскочить из держателя и ударить вас.

Пистолет для силикона

Соберите трубку по длине пистолета, закрепите ее горячим клеем или другим клеем, расположите SCR сбоку и приклейте. Прикрепите конденсатор к нижней части пистолета и, наконец, прикрепите курковый переключатель к рукоятке и подключите провода. Наконец, используйте черный аэрозольный баллончик, чтобы детализировать его. Магнит малой мощности, подобный тем, что используются в крошечных динамиках, можно использовать на одном конце трубы, чтобы удерживать болт или снаряд на месте, чтобы он не упал при перемещении катушки.

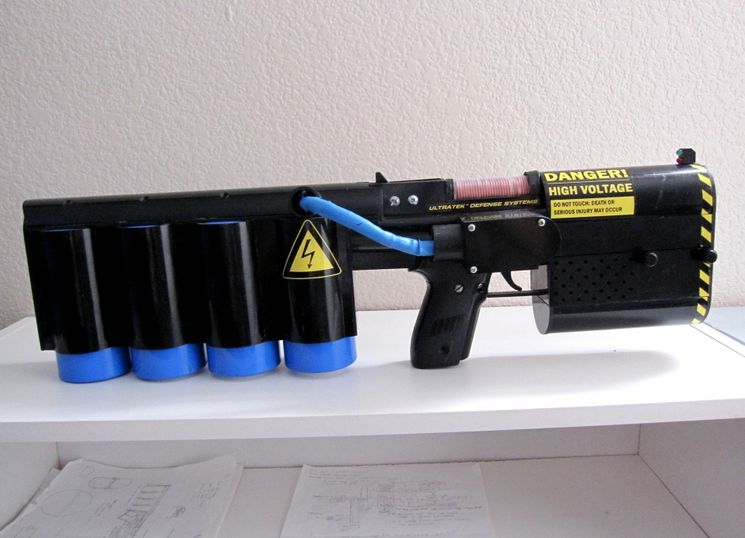

Готовый электрический пистолет своими руками!

Этот койлган был чрезвычайно мощным, он случайно разбил мне оконное стекло во время тестирования. Он может пробить пенопласт, картон и т. д., так что будьте осторожны! Вы можете увидеть винтовой пистолет в действии на видео ниже!

Мощная пушка гаусса своими руками схема. Как я делал гаусс-пушку, а получился шокер. Виды тепловых пушек

Приводим схему электромагнитной пушки на таймере NE555 и микросхеме 4017В.

Принцип действия электромагнитной (гауссовой) пушки основан на быстрой последовательной работе электромагнитов L1-L4, каждый из которых создает дополнительную силу, ускоряющую металлический заряд. Таймер NE555 посылает на микросхему 4017 импульсы с периодом примерно 10 мс, о частоте импульсов сигнализирует светодиод D1.

При нажатии кнопки РВ1 микросхема IC2 последовательно с одинаковым интервалом открывает транзисторы с TR1 по TR4, в коллекторную цепь которых включены электромагниты L1-L4.

Для изготовления этих электромагнитов нам понадобится медная трубка длиной 25 см и диаметром 3 мм. Каждая катушка содержит 500 витков эмалированного провода диаметром 0,315 мм. Катушки должны быть изготовлены таким образом, чтобы они могли свободно двигаться. В качестве снаряда выступает кусочек гвоздя длиной 3 см и диаметром 2 мм.

Пистолет может питаться как от аккумулятора 25 В, так и от сети переменного тока.

Меняя положение электромагнитов, добиваемся наилучшего эффекта, из рисунка выше видно, что интервал между каждым витком увеличивается — это связано с увеличением скорости снаряда.

Это, конечно, не настоящая пушка Гаусса, а рабочий прототип, на базе которого можно, усилив схему, собрать более мощную пушку Гаусса.

Прочие виды электромагнитного оружия.

Помимо магнитных ускорителей массы существует множество других видов оружия, использующих электромагнитную энергию. Рассмотрим самые известные и распространенные их виды.

Электромагнитные ускорители массы .

Помимо «гауссовых пушек» существует как минимум 2 типа ускорителей массы — индукционные ускорители массы (катушка Томпсона) и рельсовые ускорители массы, также известные как «рельсовые пушки» (от англ. «Rail gun» — рельсовая пушка ).

Работа индукционного ускорителя масс основана на принципе электромагнитной индукции. В плоской обмотке быстро растет электричество, которое вызывает переменное магнитное поле в пространстве вокруг. В обмотку вставлен ферритовый сердечник, на свободный конец которого надето кольцо из токопроводящего материала. Под действием переменного магнитного потока, пронизывающего кольцо, в нем возникает электрический ток, создающий магнитное поле противоположного направления относительно поля обмотки. Кольцо своим полем начинает отталкиваться от поля обмотки и разгоняется, слетая со свободного конца ферритового стержня. Чем короче и сильнее импульс тока в обмотке, тем мощнее вылетает кольцо.

В противном случае работает рельсовый ускоритель массы. В нем токопроводящий снаряд движется между двумя рельсами — электродами (отсюда и получил свое название — рельсотрон), по которым подается ток.

Источник тока подключен к рельсам у их основания, поэтому ток течет как бы вслед за снарядом, а магнитное поле, создаваемое вокруг токонесущих проводников, полностью концентрируется за токопроводящим снарядом. В этом случае снаряд представляет собой проводник с током, помещенный в перпендикулярное магнитное поле, создаваемое рельсами. По всем законам физики на снаряд действует сила Лоренца, направленная в сторону, противоположную точке соединения рельсов, и ускоряющая снаряд. С изготовлением рельсотрона связан ряд серьезных проблем — импульс тока должен быть настолько мощным и резким, чтобы снаряд не успел испариться (ведь через него протекает огромный ток!), а ускоряющая сила возникают, что ускоряет его вперед. Поэтому материал снаряда и рельса должен иметь максимально возможную проводимость, снаряд должен иметь как можно меньшую массу, а источник тока должен иметь как можно большую мощность и меньшую индуктивность. Однако особенность рельсового ускорителя в том, что он способен разгонять сверхмалые массы до сверхвысоких скоростей. На практике рельсы изготавливаются из бескислородной меди, покрытой серебром, в качестве снарядов используются алюминиевые бруски, в качестве источника питания используется батарея высоковольтных конденсаторов, и перед входом в рельсы снаряду стараются дать как можно больше с максимальной начальной скоростью, используя пневматические или огнестрельные ружья.

Помимо ускорителей массы, электромагнитное оружие включает в себя источники мощного электромагнитного излучения, такие как лазеры и магнетроны.

Все знают лазер. Он состоит из рабочего тела, в котором при выстреле создается инверсная населенность квантовых уровней электронами, резонатора для увеличения пробега фотонов внутри рабочего тела и генератора, который будет создавать эту самую инверсную населенность. В принципе, инверсную населенность можно создать в любом веществе, и в наше время проще сказать, из чего НЕ делают лазеры.

Лазеры можно классифицировать по рабочему телу: рубиновые, СО2, аргоновые, гелий-неоновые, твердотельные (GaAs), спиртовые и др., по режиму работы: импульсные, непрерывные, псевдонепрерывные, классифицировать по количеству используемых квантовых уровней: 3-уровневый, 4-уровневый, 5-уровневый. Лазеры также классифицируют по частоте генерируемого излучения — микроволновые, инфракрасные, зеленые, ультрафиолетовые, рентгеновские и др. КПД лазеров обычно не превышает 0,5%, но сейчас ситуация изменилась — полупроводниковые лазеры (на основе GaAs твердотельные лазеры) имеют КПД более 30% и сегодня могут иметь выходную мощность до 100(!) Вт, т.е. сравнимую с мощными «классическими» рубиновыми или СО2 лазерами. Кроме того, существуют газодинамические лазеры, наименее похожие на лазеры других типов. Их отличие в том, что они способны производить непрерывный луч огромной мощности, что позволяет использовать их в военных целях. По сути, газодинамический лазер представляет собой реактивный двигатель, в котором имеется резонатор, перпендикулярный потоку газа. Раскаленный газ, выходящий из сопла, находится в состоянии инверсии населённостей.

Стоит добавить к нему резонатор — и в космос полетит многомегаваттный поток фотонов.

Микроволновые пушки — основным функциональным узлом является магнетрон — мощный источник микроволнового излучения. Недостатком СВЧ-пушек является их чрезмерная опасность применения даже по сравнению с лазерами — СВЧ-излучение хорошо отражается от препятствий и в случае стрельбы в помещении облучению подвергнется буквально все внутри! Кроме того, мощное микроволновое излучение смертельно опасно для любой электроники, что тоже необходимо учитывать.

А почему, собственно, именно «гаусс-пушки», а не дисковые пусковые установки Томпсона, рельсотроны или лучевое оружие?

Дело в том, что из всех видов электромагнитного оружия именно гаусс-пушка наиболее проста в изготовлении. Кроме того, он имеет достаточно высокий КПД по сравнению с другими электромагнитными стрелковками и может работать при низких напряжениях.

На следующем уровне сложности находятся индукционные ускорители — дисковые метатели Томпсона (или трансформаторы). Для их работы требуются несколько более высокие напряжения, чем обычные гауссианы, далее, пожалуй, наиболее сложны лазеры и микроволны, и на самом последнем месте стоит рельсотрон, требующий дорогих конструкционных материалов, безупречной точности расчета и изготовления, дорогого и мощного источника энергии (батарея высоковольтных конденсаторов) и много других дорогих вещей.

Кроме того, гаусс-пушка, несмотря на свою простоту, имеет невероятно большой простор для конструкторских решений и инженерных изысканий — так что это направление достаточно интересное и перспективное.

Самодельный микроволновый пистолет

Прежде всего предупреждаю: это оружие очень опасно, при изготовлении и эксплуатации соблюдайте максимальную степень осторожности!

Короче, я вас предупредил. А теперь приступим к изготовлению.

Берем любую микроволновую печь, желательно самую маломощную и дешевую.

Если сгорел, не беда — лишь бы магнетрон работал. Вот его упрощенная схема и внутренний вид.

1. Лампа освещения.
2. Вентиляционные отверстия.
3. Магнетрон.
4. Антенна.
5. Волновод.
6. Конденсатор.
7. Трансформатор.
8. Панель управления.
9. Привод.
10. Вращающийся лоток.
11. Сепаратор с роликами.
12. Дверная защелка.

Далее извлекаем оттуда этот самый магнетрон. Магнетрон разрабатывался как мощный генератор электромагнитных колебаний СВЧ-диапазона для использования в радиолокационных системах. В микроволновых печах установлены магнетроны с частотой микроволн 2450 МГц. В работе магнетрона используется процесс движения электронов при наличии двух полей — магнитного и электрического, перпендикулярных друг другу. Магнетрон представляет собой двухэлектродную лампу или диод, содержащую раскаленный катод, испускающий электроны, и холодный анод. Магнетрон помещен во внешнее магнитное поле.

Пушка Гаусса своими руками

Анод магнетрона имеет сложную монолитную конструкцию с системой резонаторов, необходимой для усложнения структуры электрического поля внутри магнетрона. Магнитное поле создается катушками с током (электромагнитом), между полюсами которых помещен магнетрон. Если бы магнитного поля не было, то эмитированные с катода электроны практически без начальной скорости двигались бы в электрическом поле по прямым линиям, перпендикулярным катоду, и все попадали бы на анод. В присутствии перпендикулярного магнитного поля траектории электронов изгибаются под действием силы Лоренца.

Бывшие в употреблении магнетроны продаются на нашем радиобазаре по 15 уе.

Это магнетрон в разрезе и без радиатора.

Теперь вам нужно выяснить, как привести его в действие. На схеме видно, что необходимое накаливание 3В 5А и анод 3кВ 0,1А. Указанные значения мощности применимы для магнетронов от слабых СВЧ, а для мощных могут быть несколько больше. Мощность современных магнетронов микроволновых печей составляет около 700 Вт.

Для компактности и мобильности СВЧ-пушки эти значения можно несколько уменьшить — лишь бы происходила генерация. Запитать магнетрон будем от преобразователя с аккумулятором от компьютерного источника бесперебойного питания.

Паспортное значение 12 вольт 7,5 ампер. Нескольких минут боя должно хватить. Накал магнетрона 3В, получаем с помощью микросхемы стабилизатора LM150.

Желательно включать накал за несколько секунд до включения анодного напряжения. А киловольты на анод берем с преобразователя (см. схему ниже).

Питание накала и Р210 подается включением главного тумблера за несколько секунд до выстрела, а сам выстрел производится кнопкой, подающей питание на задающий генератор на Р217. Данные трансформатора взяты из той же статьи, только вторичка Тр2 намотана 2000 — 3000 витками ПЭЛ0,2. С полученной обмотки изменение подается на простейший однополупериодный выпрямитель.

Конденсатор высоковольтный и диод можно взять от СВЧ, или если не заменить на 0,5 мкФ — 2кВ, диод — КЦ201Е.

Для направленности излучения, и срезания обратных лепестков (чтобы не зацепляло себя) помещаем магнетрон в рупор. Для этого используем металлический рожок от школьных звонков или громкоговорителей стадиона. В крайнем случае можно взять из-под краски цилиндрическую литровую банку.

Вся микроволновая пушка размещена в корпусе из толстой трубы диаметром 150-200 мм.

Ну вот, пушка готова. С его помощью можно выжигать бортовой компьютер и сигнализацию в автомобилях, выжигать мозги и телевизоры злобных соседей, охотиться на бегающих и летающих тварей. Я надеюсь, что вы никогда не запускаете этот микроволновый инструмент — для вашей же безопасности.

Составитель: Патлах В.В.
http://patlah.ru

ВНИМАНИЕ!

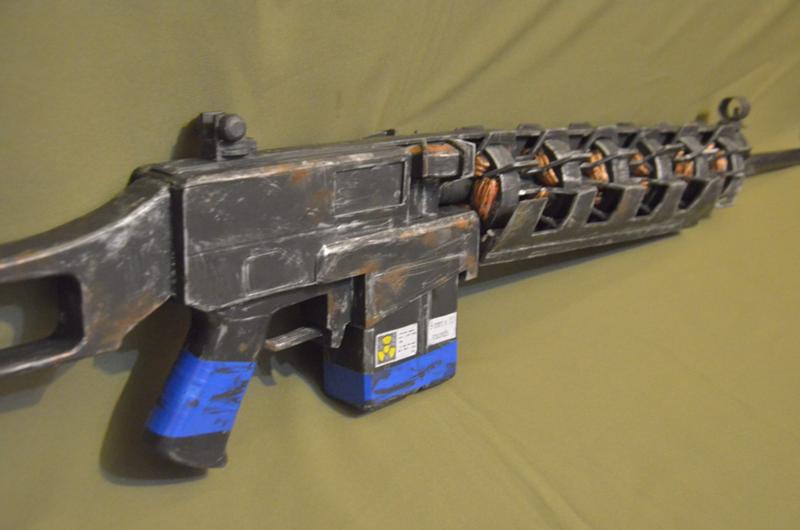

Гаусс-пушка (винтовка Гаусса)

Другие названия: гаусс-пушка, гаусс-пушка, гаусс-винтовка, гаусс-пушка, бустерная винтовка.

Винтовка Гаусса (или ее более крупный вариант, пушка Гаусса), как и рельсотрон, является электромагнитным оружием.

Пушка Гаусса

На данный момент боевых промышленных образцов не существует, хотя ряд лабораторий (в основном любительских и университетских) продолжают усиленно работать над созданием этого оружия. Система названа в честь немецкого ученого Карла Гаусса (1777-1855). С какого перепугу математик удостоился такой чести, я лично понять не могу (пока не могу, вернее, у меня нет соответствующих сведений). Гаусс имел гораздо меньше отношения к теории электромагнетизма, чем, например, Эрстед, Ампер, Фарадей или Максвелл, но, тем не менее, пушка была названа его именем. Название прижилось, и поэтому мы будем использовать его.

Принцип действия:
Винтовка Гаусса состоит из катушек (мощных электромагнитов), закрепленных на стволе из диэлектрика. При подаче тока электромагниты на некоторое короткое время включаются один за другим в направлении от ствольной коробки к дульному срезу. Они по очереди притягивают к себе стальную пулю (иглу, дротик или снаряд, если говорить о пушке) и тем самым разгоняют ее до значительных скоростей.

Преимущества оружия:
1. Нет картриджа. Это позволяет значительно увеличить вместимость магазина. Например, в магазин на 30 патронов можно загрузить 100-150 пуль.
2. Высокая скорострельность. Теоретически система позволяет начать разгон следующей пули еще до того, как предыдущая покинет ствол.
3. Бесшумная стрельба. Сама конструкция оружия позволяет избавиться от большинства акустических составляющих выстрела (см. обзоры), поэтому стрельба из гаусс-винтовки выглядит как серия малозаметных хлопков.
4. Отсутствие демаскирующей вспышки. Эта функция особенно полезна ночью.
5. Низкая доходность. По этой причине при выстреле ствол оружия практически не задирается вверх, в связи с чем повышается точность стрельбы.
6. Надежность. Винтовка Гаусса не использует патроны, а потому сразу отпадает вопрос о некачественном боеприпасе. Если вдобавок к этому вспомнить об отсутствии ударно-спускового механизма, то само понятие «осечка» можно забыть как страшный сон.
7. Повышенная износостойкость. Это свойство обусловлено малым количеством подвижных частей, малыми нагрузками на узлы и детали при стрельбе, отсутствием продуктов сгорания пороха.
8. Возможность использования как на открытом космосе, так и в средах, подавляющих горение пороха.
9. Регулируемая скорость пули. Эта функция позволяет при необходимости снизить скорость пули ниже звуковой. В результате исчезают характерные хлопки, и винтовка Гаусса становится совершенно бесшумной, а значит, пригодной для секретных спецопераций.

Недостатки оружия:
Среди недостатков винтовок Гаусса часто называют: низкий КПД, большое энергопотребление, большой вес и габариты, долгое время перезарядки конденсаторов и т.д. Хочу сказать, что все эти проблемы обусловлены только уровнем развития современных технологий. В будущем, при создании компактных и мощных источников питания, с использованием новых конструкционных материалов и сверхпроводников, пушка Гаусса действительно может стать мощным и эффективным оружием.

В литературе, конечно фантастической, Уильям Кейт вооружил легионеров винтовкой гаусса в своем цикле «Пятый иностранный легион». (Одна из моих любимых книг!) Также была на вооружении милитаристов с планеты Клисанд, на которую Джим ди Гризли привез роман Харрисона «Месть Крысы из нержавейки». Говорят, гауссианство встречается и в книгах из S.T.A.L.K.E.R. серии, но я прочитал только пять из них. Я не нашел ничего подобного, но я не буду говорить за других.

Что касается личного творчества, то в своем новом романе «Мародеры» я подарил моему главному герою Сергею Корну тульский карабин Гаусса «Метель-16». Правда, владел он им только в начале книги. Ведь главный герой все-таки, а значит, заслуживает более внушительного ружья.

Олег Шовкуненко

Отзывы и комментарии:

Александр 29.12.13
По п.3 — выстрел со сверхзвуковой скоростью пули будет громким в любом случае. По этой причине для бесшумного оружия используются специальные дозвуковые патроны.
Согласно п. 5 отдача будет присуща любому оружию, стреляющему «материальными объектами» и зависит от соотношения масс пули и оружия, и импульса силы, ускоряющей пулю.
По п.8 — никакая атмосфера не может влиять на горение пороха в запаянном патроне. В открытом космосе будет стрелять и огнестрельное оружие.
Проблема может заключаться только в механической стабильности деталей оружия и смазочных свойствах при сверхнизких температурах. Но этот вопрос решаемый, и еще в 1972 были проведены испытательные стрельбы в открытом космосе из орбитальной пушки с военной орбитальной станции ОПС-2 («Салют-3»).

Олег Шовкуненко
Александр хорошо что написал.

Честно говоря, я сделал описание оружия исходя из собственного понимания темы. Но, возможно, что-то было не так. Пройдемся по пунктам вместе.

Пункт №3. «Бесшумность стрельбы».
Насколько мне известно, звук выстрела из любого огнестрельного оружия состоит из нескольких составляющих:
1) Звук или лучше сказать звуки работы механизма оружия. К ним относятся удар бойка по капсюлю, лязг затвора и т. д.
2) Звук, который создает воздух, наполнявший ствол перед выстрелом. Его вытесняет как пуля, так и пороховые газы, просачивающиеся через режущие каналы.
3) Звук, который создают сами пороховые газы при резком расширении и охлаждении.
4) Звук, создаваемый акустической ударной волной.
Первые три пункта вообще не относятся к гауссианству.

Предвижу вопрос про воздух в стволе, но в гауссовой винтовке ствол не обязательно должен быть сплошным и трубчатым, а значит проблема отпадает сама собой. Так что остается пункт номер 4, как раз тот, о котором Вы, Александр, говорите. Хочу сказать, что акустическая ударная волна далеко не самая громкая часть выстрела. Глушители современного оружия с ним практически не борются. И все же огнестрельное оружие с глушителем до сих пор называют бесшумным. Поэтому гауссиану тоже можно назвать бесшумной. Кстати, большое спасибо, что напомнили. Забыл упомянуть среди достоинств гаусс-пушки возможность регулировки скорости пули. Ведь есть возможность установить дозвуковой режим (что сделает оружие совершенно бесшумным и предназначенным для скрытных действий в ближнем бою) и сверхзвуковой (это для реальной войны).

Предмет №5. «Практически нет отдачи».
Конечно, есть и отдача по гассовке. Куда без нее?! Закон сохранения импульса еще никто не отменял. Только принцип действия винтовки Гаусса сделает ее не взрывной, как в огнестрельном, а как бы натянутой и гладкой, а потому гораздо менее заметной для стрелка. Хотя, если честно, это только мои подозрения. Пока из такого ружья не стрелял :))

Пункт №8. «Возможность применения обоих в открытом космосе…».
Ну я вообще ничего не говорил о невозможности применения огнестрельного оружия в открытом космосе. Только переделывать надо будет так, столько технических проблем решить, что проще гаусс-пушку создать :)) Что касается планет со специфическими атмосферами, то применение огнестрела на них действительно может быть не только затруднительным , но и небезопасно. Но это уже из раздела фэнтези, собственно, которым занимается ваш покорный слуга.

Вячеслав 05.04.14
Спасибо за интересный рассказ об оружии. Все очень доступно и разложено по полочкам. Еще бы схемку для большей наглядности.

Олег Шовкуненко
Вячеслав, схему вставил, как вы просили).

заинтересовало 22.02.15
«Почему винтовка Гауса?» — В Википедии так написано, потому что он заложил основы теории электромагнетизма.

Олег Шовкуненко
Во-первых, исходя из этой логики, авиабомбу следовало бы назвать «бомбой Ньютона», потому что она падает на землю, подчиняясь Закону всемирного тяготения. Во-вторых, в той же Википедии Гаусс вообще не упоминается в статье «Электромагнитное взаимодействие». Хорошо, что все мы образованные люди и помним, что Гаусс вывел одноименную теорему. Правда, эта теорема входит в более общие уравнения Максвелла, так что здесь Гаусс как бы снова оказывается посередине с «закладыванием основ теории электромагнетизма».

Юджин 05. 11.15
Винтовка Гауса — придуманное название оружия. Впервые появилось в легендарной постапокалиптической игре Fallout 2.

Роман 26.11.16
1) о том, какое отношение Гаусс к названию) читал в википедии, но не электромагнетизм, а теорема Гаусса, эта теорема и есть основа электромагнетизма и лежит в основе уравнений Максвелла.
2) грохот от выстрела в основном из-за резко расширяющихся пороховых газов. потому что пуля сверхзвуковая и через 500м от ствола срезает, а грохота от него нет! только свист из воздуха перерезанного ударной волной от пули и все!)
3) про то что мол есть образцы стрелкового оружия и молчит ибо мол пуля там дозвуковая — это бред! когда приводятся какие-либо аргументы, нужно докопаться до сути вопроса! выстрел бесшумен не потому что пуля дозвуковая, а потому что пороховые газы там из ствола не выходят! читайте про пистолет ПСС в Вике.

Олег Шовкуненко
Роман, вы случайно не родственник Гаусса? Уж больно рьяно вы отстаиваете его право на это имя. Лично мне все равно, если людям нравится, пусть будет гаусс-пушка. Насчет всего остального почитайте отзывы к статье, где уже подробно обсуждался вопрос бесшумности. Я не могу добавить к этому ничего нового.

Даша 12.03.17
Пишу фантастику. Мнение: РАЗГОН – оружие будущего. Я бы не стал приписывать иностранцу право первенства в этом оружии. УСКОРЕНИЕ РУССКИХ НАВЕРЕН БУДЕТ ВЫШЕ гнилого запада. Лучше не давать гнилому иностранцу ПРАВО НАЗЫВАТЬ ОРУЖИЕ СВОИМ ГРЕВНЫМ ИМЕНЕМ! У русских полно своих мудрецов! (незаслуженно забыто). Кстати, пулемет (пушка) Гатлинга появился ПОЗЖЕ, чем российская СОРОКА (система вращающегося ствола). Гатлинг просто запатентовал украденную у России идею. (За это мы будем называть его Козлиным Гутлом!). Поэтому Гаусс тоже не имеет отношения к разгонному оружию!

Олег Шовкуненко
Даша, патриотизм это конечно хорошо, но только здоровый и разумный. А вот с гаусс-пушкой, как говорится, поезд ушел. Термин уже прижился, как и многие другие. Не будем менять понятия: интернет, карбюратор, футбол и т. д. Впрочем, не столь важно, чьим именем названо то или иное изобретение, главное, кто сможет довести его до совершенства или, как в случае с винтовка гаусса, хоть до боевого состояния. К сожалению, о серьезных разработках боевых гаусс-систем, как в России, так и за рубежом, я пока не слышал.

Божков Александр 26.09.17
Все ясно. А нельзя ли добавить статьи о других видах оружия?: О термитной пушке, электропушке, БФГ-9000, арбалете Гаусса, эктоплазменном пулемете.

Написать комментарий

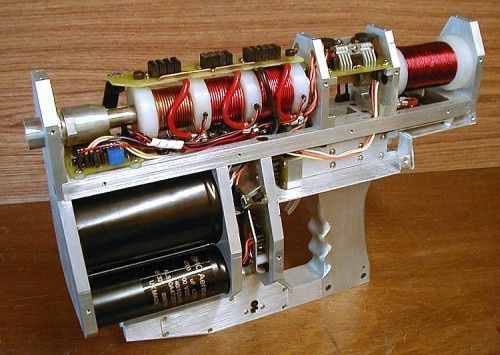

Самодельный пистолет Гаусса

Несмотря на свои относительно скромные размеры, пистолет Гаусса является самым серьезным оружием, которое мы когда-либо создавали. Начиная с самых ранних стадий его изготовления, малейшая небрежность в обращении с устройством или его отдельными компонентами может привести к поражению электрическим током.

Пушка Гаусса. Простейшая схема

Будьте осторожны!

Основным силовым элементом нашей пушки является индуктор

Рентгеновская пушка Гаусса

Расположение контактов в цепи зарядки одноразовой камеры Kodak

Иметь оружие, которое даже в компьютерных играх можно найти только в лаборатории сумасшедшего ученого или возле временного портала в будущее, круто. Смотреть, как неравнодушные к технике люди невольно останавливают взгляд на устройстве, а заядлые геймеры торопливо подбирают челюсть с пола — ради этого стоит потратить день на сборку пушки Гаусса.

Как обычно, мы решили начать с самой простой конструкции — индукционного пистолета с одной катушкой. Эксперименты с многоступенчатым разгоном снаряда были оставлены опытным электронщикам, которые смогли построить сложную систему переключения на мощных тиристорах и точно настроить моменты последовательного переключения катушек. Вместо этого мы сосредоточились на возможности приготовления блюда из общедоступных ингредиентов. Итак, чтобы построить пушку Гаусса, в первую очередь нужно пройтись по магазинам. В радиолавке нужно купить несколько конденсаторов на напряжение 350–400 В и общей емкостью 1000–2000 мкФ, эмалированный медный провод диаметром 0,8 мм, батарейный отсек для «Кроны» и два 1,5-вольтовых C батарейки, тумблер и кнопка. Возьмем пять одноразовых фотоаппаратов Kodak в фототоварах, простое четырехконтактное реле от Жигулей в автозапчастях, пачку соломинок для коктейлей в «продуктах», а пластиковый пистолет, автомат, дробовик, винтовку или любой другой пистолет, который вы хотите в «игрушки». хотят превратить в оружие будущего.

Мотаем на ус

Основной силовой элемент нашей пушки — индуктор. С его изготовления стоит начать сборку ружья. Возьмите кусок соломы длиной 30 мм и две большие шайбы (пластиковые или картонные), соберите их в шпульку с помощью винта и гайки. Начинайте аккуратно, виток за витком, наматывать на него эмалированный провод (при большом диаметре провода это достаточно просто). Будьте осторожны, не перегните резко провод, не повредите изоляцию. Закончив первый слой, заливаем его суперклеем и начинаем наматывать следующий. Проделайте это с каждым слоем. Всего нужно намотать 12 слоев. Затем можно разобрать катушку, снять шайбы и надеть катушку на длинную соломинку, которая будет служить бочонком. Один конец соломинки должен быть заглушен. Готовую катушку легко проверить, подключив ее к 9-вольтовая батарейка: если она держит скрепку, то вам это удалось. В катушку можно вставить соломинку и протестировать ее как соленоид: она должна активно втягивать в себя скрепку, а при пульсации даже выбрасывать ее из ствола на 20–30 см.

Разбираем ценности

Конденсаторная батарея как нельзя лучше подходит для генерации мощного электрического импульса (в этом мы солидарны с создателями самых мощных лабораторных рельсотронов). Конденсаторы хороши не только своей высокой энергоемкостью, но и способностью отдавать всю энергию за очень короткое время до того, как снаряд достигнет центра катушки. Однако конденсаторы нужно как-то заряжать. К счастью, нужное нам зарядное устройство есть в любой камере: там конденсатор используется для формирования высоковольтного импульса для электрода зажигания вспышки. Одноразовые камеры подходят для нас лучше всего, потому что конденсатор и «зарядное устройство» — единственные электрические компоненты, которые у них есть, а это означает, что извлечь из них зарядную цепь не составит труда.

Разборка одноразовой камеры — это этап, с которого следует начать проявлять осторожность. Открывая корпус, старайтесь не прикасаться к элементам электрической цепи: конденсатор может сохранять заряд длительное время. Получив доступ к конденсатору, первым делом замкните его выводы отверткой с диэлектрической ручкой. Только после этого можно прикасаться к плате, не опасаясь получить удар током. Снимаем клеммы аккумулятора с цепи зарядки, выпаиваем конденсатор, припаиваем перемычку к контактам кнопки зарядки — она ​​нам больше не понадобится. Подготовьте таким образом не менее пяти плат для зарядки. Обратите внимание на расположение токопроводящих дорожек на плате: к одним и тем же элементам схемы можно подключаться в разных местах.

Установка приоритетов

Выбор емкости конденсатора является компромиссом между энергией выстрела и временем перезарядки оружия. Мы остановились на четырех конденсаторах по 470 мкФ (400 В), соединенных параллельно. Перед каждым выстрелом около минуты ждем, пока светодиоды на зарядных цепях просигнализируют о том, что напряжение на конденсаторах достигло положенных 330 В. Ускорить процесс зарядки можно, подключив к зарядному несколько 3-вольтовых батарейных отсеков. цепи параллельно. Однако следует иметь в виду, что мощные аккумуляторы типа «С» имеют избыточный ток для слабых цепей камеры. Чтобы транзисторы на платах не выгорели, на каждую 3-х вольтовую сборку должно быть включено 3-5 цепей зарядки параллельно. На нашем ружье к «зарядкам» подключается только один аккумуляторный отсек. Все остальные служат запасными магазинами.

Определение охранных зон

Никому не советуем держать под пальцем кнопку, которая разряжает батарею 400-вольтовых конденсаторов. Для управления спуском лучше установить реле. Цепь его управления подключена к 9-вольтовой батарее через спусковую кнопку, а управляемая цепь подключена к цепи между катушкой и конденсаторами. Поможет правильно собрать ружье принципиальная схема. При сборке высоковольтной цепи используйте провод сечением не менее миллиметра; для цепей зарядки и управления подходят любые тонкие провода.

При экспериментировании со схемой помните, что конденсаторы могут иметь остаточный заряд. Прежде чем прикасаться к ним, разрядите их коротким замыканием.

Подведение итогов

Процесс съемки выглядит так: включить выключатель питания; ждем яркого свечения светодиодов; опускаем снаряд в ствол так, чтобы он был немного позади катушки; отключите питание, чтобы при выстреле батареи не забирали энергию на себя; прицельтесь и нажмите кнопку спуска. Результат во многом зависит от массы снаряда. С помощью короткого гвоздя с обкусанной шляпкой удалось расстрелять банку с энергетиком, которая взорвалась и фонтаном затопила половину редакции. Затем пушка, очищенная от липкой соды, запустила гвоздь в стену с расстояния пятидесяти метров. А сердца любителей фантастики и компьютерных игр наше оружие поражает безо всяких снарядов.

Составитель: Патлах В.В.
http://patlah.ru

© «Энциклопедия технологий и методов» Патлах В.В. 1993-2007

ВНИМАНИЕ!
Запрещается любая перепечатка, полное или частичное воспроизведение материалов данной статьи, а также размещенных в ней фотографий, рисунков и схем без предварительного письменного согласия редакции энциклопедии.

Напоминаю! Что за любое незаконное и незаконное использование материалов, опубликованных в энциклопедии, редакция ответственности не несет.

15 253 просмотров

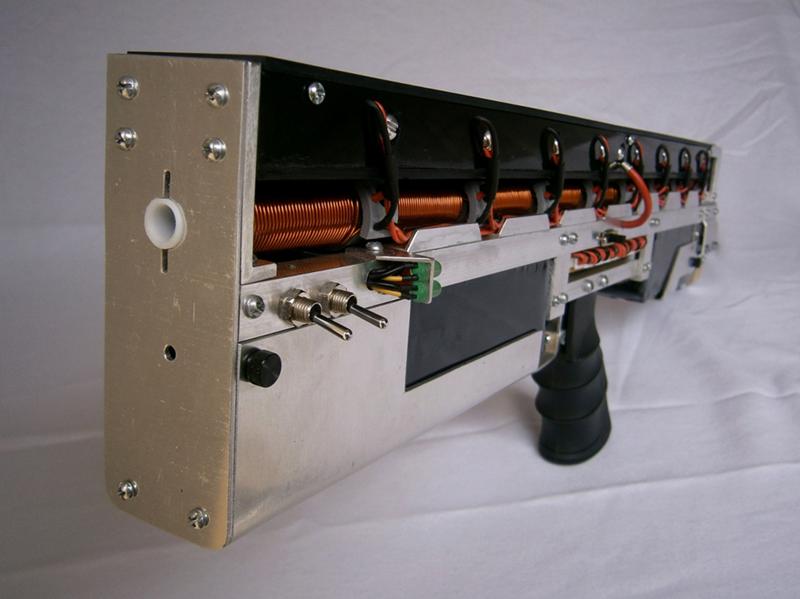

Мощная модель знаменитой пушки Гаусса, которую можно сделать своими руками из подручных средств, довольна. Эта самодельная пушка Гаусса делается очень просто, имеет облегченную конструкцию, у каждого любителя самоделок и радиолюбителя найдутся все используемые детали. С помощью программы расчета катушки можно получить максимальную мощность.

Итак, для изготовления Пушки Гаусса нам понадобится:

  1. Кусок фанеры.
  2. Листовой пластик.
  3. Трубка пластиковая для дула ∅5 мм.
  4. Медная проволока для катушки ∅0,8 мм.
  5. Большие электролитические конденсаторы
  6. кнопка запуска
  7. Тиристор 70TPS12
  8. Аккумуляторы 4X1,5 В
  9. Лампа накаливания и патрон к ней 40Вт
  10. Диод 1N4007

Сборка корпуса по схеме пушки Гаусса

Форма корпуса может быть любой, не обязательно придерживаться представленной схемы. Для придания корпусу эстетичного вида можно покрасить его краской из баллончика.

Установка деталей в корпус для Пушки Гаусса

Для начала монтируем конденсаторы, в данном случае они были закреплены на пластиковых стяжках, но можно придумать и другое крепление.

Затем устанавливаем патрон для лампы накаливания с внешней стороны корпуса. Не забудьте подключить к нему два провода питания.

Затем помещаем батарейный отсек внутрь корпуса и закрепляем его, например, шурупами или другим способом.

Обмотка катушки для пушки Гаусса

Для расчета катушки Гаусса можно использовать программу FEMM, скачать программу FEMM можно по этой ссылке https://code.google.com/archive/p/femm- coilgun

Пользоваться программой очень легко, нужно ввести в шаблон необходимые параметры, загрузить их в программу и на выходе получаем все характеристики катушки и будущей пушки в целом, вплоть до скорости снаряд.

Итак, начинаем наматывать! Для начала нужно взять подготовленную трубочку и обмотать ее бумагой с помощью клея ПВА так, чтобы внешний диаметр трубочки был 6 мм.

Затем в центре сегментов сверлим отверстия и надеваем их на трубку. Зафиксируйте их горячим клеем. Расстояние между стенками должно быть 25 мм.

Надеваем катушку на ствол и переходим к следующему шагу…

Схема Пушки Гаусса. Сборка

Собираем схему внутри корпуса методом поверхностного монтажа.

Затем устанавливаем кнопку на корпус, сверлим два отверстия и продеваем туда провода для катушки.

Для упрощения использования можно сделать подставку для пистолета. В данном случае он был сделан из деревянного бруска. В этом варианте лафета по краям ствола оставлены зазоры, это необходимо для того, чтобы регулировкой катушки, перемещая катушку, можно было добиться наибольшей мощности.

Пушечные снаряды изготавливаются из металлического гвоздя. Сегменты выполнены длиной 24 мм и диаметром 4 мм. Заготовки патронов необходимо затачивать.

Есть стандартные этапы роста, через которые проходит каждый настоящий радиолюбитель: мигалка, зуммер, блок питания, усилитель и так далее. Где-то в начале затесались всякие шокеры, тесла и гауссы. Но в моем случае сборка пушки Гаусса поразила даже тогда, когда другие нормальные люди уже давно паяют осциллографы и ардуины. Наверно мало наигрался в детстве 🙂

Короче 3 дня просидел на форумах, нахватался теории электромагнитного метательного оружия, собрал схемы преобразователей напряжения для заряда конденсаторов и приступил к бизнес.

Различные схемы инверторов для Gauss

Вот несколько типовых схем, позволяющих получить необходимые 400 вольт, при зарядке которых на конденсаторы от 5-1 катушка, создаст мощное магнитное поле, толкающее снаряд. Это сделает Gauss носимым — независимо от розетки 220 В. Так как аккумуляторы были под рукой всего на 4,2 вольта — я остановился на схеме DC-DC инвертора с самым низким напряжением.

Здесь витки имеют 5 ПЭЛ-0,8 первичных и 300 ПЭЛ-0,2 вторичных обмоток. Для сборки приготовил красивый трансформатор от блока питания АТХ, который, к сожалению, не заработал…

Схема началась только с 20 мм ферритового кольца от китайского электронного трансформатора. Только что доделал обмотки обратной связи и все заработало даже от 1 вольта! Читать далее. Правда, дальнейшие эксперименты не обнадеживали: сколько ни пытался наматывать на трубки разные катушки, толку не было. Кто-то говорил про прострел насквозь фанеру 2 мм, но это не мой случай…

К сожалению не моё.)

А после того, как я увидел мощные, я вообще поменял свои планы, а так корпус вырезал из пластика кабель-канал с ручкой на основе никель- никелированная мебельная ножка не исчезала, решил поставить электрошокер от китайского фонаря, сам фонарь и лазерный прицел от красной указки. Это винегрет.

Шокер был в светодиодном фонарике и давно не работал — никель-кадмиевые аккумуляторы перестали накапливать ток. Поэтому всю эту начинку я запихал в общий корпус, выведя наружу кнопки и тумблеры управления.

Получился шокер-фонарь с лазерным прицелом, в виде футуристического бластера. Отдал сыну — бегает, стреляет.

Позже на свободное место поставлю плату для записи голоса, заказанную на Али за 1,5$, способную записать музыкальный фрагмент типа лазерного выстрела, звуков боя и т.д. Но это уже

Иметь оружие, которое даже в компьютерных играх можно найти только в лаборатории сумасшедшего ученого или возле временного портала в будущее, круто. Наблюдать за тем, как неравнодушные к технике люди невольно устремляют взгляд на устройство, а заядлые геймеры торопливо подбирают челюсти с пола — ради этого стоит потратить день на сборку пушки Гаусса.

Как обычно, мы решили начать с самой простой конструкции — индукционного пистолета с одной катушкой. Эксперименты с многоступенчатым разгоном снаряда были оставлены опытным электронщикам, которые смогли построить сложную систему переключения на мощных тиристорах и точно настроить моменты последовательного переключения катушек. Вместо этого мы сосредоточились на возможности приготовления блюда из общедоступных ингредиентов. Итак, чтобы построить пушку Гаусса, в первую очередь нужно пройтись по магазинам. В радиомагазине нужно купить несколько конденсаторов на напряжение 350-400 В и общей емкостью 1000-2000 мкФ, эмалированный медный провод диаметром 0,8 мм, батарейные отсеки для Кроны и два 1,5-вольтовых типа C батарейки, тумблер и кнопка. Возьмем пять одноразовых фотоаппаратов Кодак в фототоварах, простое четырехконтактное реле от Жигулей в автозапчастях, пачку соломинок для коктейлей в «продуктах», а пластиковый пистолет, автомат, дробовик, винтовку или любой другой пистолет, который вы хотите в «игрушки». хотят превратить в оружие будущего.


Мотаем на ус

Основной силовой элемент нашей пушки — индуктор. С его изготовления стоит начать сборку ружья. Возьмите кусок соломы длиной 30 мм и две большие шайбы (пластиковые или картонные), соберите их в шпульку с помощью винта и гайки. Начинайте аккуратно, виток за витком, наматывать на него эмалированный провод (при большом диаметре провода это достаточно просто). Будьте осторожны, не перегните резко провод, не повредите изоляцию. Закончив первый слой, заливаем его суперклеем и начинаем наматывать следующий. Проделайте это с каждым слоем. Всего нужно намотать 12 слоев. Затем можно разобрать катушку, снять шайбы и надеть катушку на длинную соломинку, которая будет служить бочонком. Один конец соломинки должен быть заглушен. Готовую катушку легко проверить, подключив ее к 9-вольтовая батарейка: если она держит скрепку, то вам это удалось. В катушку можно вставить соломинку и протестировать ее в роли соленоида: она должна активно втягивать в себя скрепку, а при пульсации даже выбрасывать ее из ствола на 20–30 см.


Освоив простую схему с одной катушкой, можно попробовать свои силы в построении многокаскадной пушки — ведь именно такой и должна быть настоящая пушка Гаусса. Тиристоры (мощные управляемые диоды) идеально подходят в качестве коммутационного элемента для низковольтных цепей (сотни вольт), а управляемые разрядники — для высоковольтных цепей (тысячи вольт). Сигнал на управляющие электроды тиристоров или разрядников будет подавать сам снаряд, пролетая мимо фотоэлементов, установленных в стволе между катушками. Момент выключения каждой катушки будет полностью зависеть от питающего ее конденсатора. Будьте осторожны: чрезмерное увеличение емкости при заданном импедансе катушки может привести к увеличению длительности импульса. В свою очередь, это может привести к тому, что после прохождения снарядом центра соленоида катушка останется включенной и замедлит движение снаряда. Осциллограф поможет детально отследить и оптимизировать моменты включения и выключения каждой катушки, а также измерить скорость снаряда.

Препарируем ценности

Конденсаторная батарея как нельзя лучше подходит для генерации мощного электрического импульса (в этом мы солидарны с создателями самых мощных лабораторных рельсотронов). Конденсаторы хороши не только своей высокой энергоемкостью, но и способностью отдавать всю энергию за очень короткое время до того, как снаряд достигнет центра катушки. Однако конденсаторы нужно как-то заряжать. К счастью, нужное нам зарядное устройство есть в любой камере: там конденсатор используется для формирования высоковольтного импульса для электрода зажигания вспышки. Одноразовые камеры подходят для нас лучше всего, потому что конденсатор и «зарядное устройство» — единственные электрические компоненты, которые у них есть, а это означает, что извлечь из них зарядную цепь не составит труда.


Знаменитый рельсотрон из игр Quake занимает первое место в нашем рейтинге с большим отрывом. Владение «рельсом» уже много лет отличает продвинутых игроков: оружие требует филигранной точности стрельбы, но в случае попадания скоростной снаряд буквально разрывает противника на части.

Разборка одноразовой камеры — это этап, с которого следует начать проявлять осторожность. Открывая корпус, старайтесь не прикасаться к элементам электрической цепи: конденсатор может сохранять заряд длительное время. Получив доступ к конденсатору, первым делом замкните его выводы отверткой с диэлектрической ручкой. Только после этого можно прикасаться к плате, не опасаясь получить удар током. Снимаем клеммы аккумулятора с цепи зарядки, выпаиваем конденсатор, припаиваем перемычку к контактам кнопки зарядки — она ​​нам больше не понадобится. Подготовьте таким образом не менее пяти плат для зарядки. Обратите внимание на расположение токопроводящих дорожек на плате: к одним и тем же элементам схемы можно подключаться в разных местах.


Второй приз за реалистичность занимает снайперская пушка Зоны отчуждения: на базе винтовки LR-300 электромагнитный ускоритель сверкает многочисленными витками, характерно гудит при заряде конденсаторов и поражает противника на колоссальных дистанциях. Артефакт вспышки служит источником питания.

Установка приоритетов

Выбор емкости конденсатора является вопросом компромисса между энергией выстрела и временем заряжания ружья. Мы остановились на четырех конденсаторах по 470 мкФ (400 В), соединенных параллельно. Перед каждым выстрелом около минуты ждем, пока светодиоды на зарядных цепях просигнализируют о том, что напряжение на конденсаторах достигло положенных 330 В. Ускорить процесс зарядки можно, подключив к зарядному несколько 3-вольтовых батарейных отсеков. цепи параллельно. Однако следует учитывать, что мощные аккумуляторы типа «С» имеют избыточный ток для слабых цепей камеры. Чтобы транзисторы на платах не выгорели, на каждую 3-х вольтовую сборку должно быть включено 3-5 цепей зарядки параллельно. На нашем ружье к «зарядкам» подключается только один аккумуляторный отсек. Все остальные служат запасными магазинами.


Расположение контактов в цепи зарядки одноразового фотоаппарата Kodak. Обратите внимание на расположение токопроводящих дорожек: каждый провод схемы можно припаять к плате в нескольких удобных местах.

Определение охранных зон

Никому не советуем держать под пальцем кнопку, которая разряжает батарею 400-вольтовых конденсаторов. Для управления спуском лучше установить реле. Цепь его управления подключена к 9-вольтовой батареи через спусковую кнопку, а управляемая цепь подключается к цепи между катушкой и конденсаторами. Принципиальная схема поможет правильно собрать ружье. При сборке высоковольтной цепи используйте провод сечением не менее миллиметра; для цепей зарядки и управления подходят любые тонкие провода. Экспериментируя со схемой, помните, что конденсаторы могут иметь остаточный заряд. Прежде чем прикасаться к ним, разрядите их коротким замыканием.


В одной из самых популярных стратегических игр морские пехотинцы Глобального совета безопасности (GDI) оснащены мощнейшими противотанковыми рельсотронами. Кроме того, рельсотроны также устанавливаются на танки GDI в качестве модернизации. По степени опасности такой танк примерно такой же, как Звездный разрушитель в «Звездных войнах».

Подведение итогов

Процесс съемки выглядит так: включить выключатель питания; ждем яркого свечения светодиодов; опускаем снаряд в ствол так, чтобы он был немного позади катушки; отключите питание, чтобы при выстреле батареи не забирали энергию на себя; прицельтесь и нажмите кнопку спуска. Результат во многом зависит от массы снаряда. С помощью короткого гвоздя с откушенной шляпкой удалось прострелить банку энергетика, которая взорвалась и фонтаном залила половину редакции. Затем пушка, очищенная от липкой соды, запустила гвоздь в стену с расстояния пятидесяти метров. А сердца любителей фантастики и компьютерных игр наше оружие поражает безо всяких снарядов.


Ogame — многопользовательская космическая стратегия, в которой игроку предстоит почувствовать себя императором планетарных систем и вести межгалактические войны с такими же живыми противниками. Ogame переведена на 16 языков, включая русский. Пушка Гаусса — одно из самых мощных оборонительных орудий в игре.

Обладать оружием, которое даже в компьютерных играх можно найти только в лаборатории сумасшедшего ученого или возле временного портала в будущее, круто. Наблюдая за тем, как неравнодушные к технике люди невольно останавливают взгляд на устройстве, а заядлые геймеры торопливо подбирают челюсти с пола — ради этого стоит потратить на сборку день пушки гаусса своими руками .

Как обычно, мы решили начать с самой простой конструкции — индукционного пистолета с одной катушкой . Эксперименты с многоступенчатым разгоном снаряда были оставлены опытным электронщикам, которые смогли построить сложную систему переключения на мощных тиристорах и точно настроить моменты последовательного переключения катушек. Вместо этого мы сосредоточились на возможности приготовления блюда из общедоступных ингредиентов.

Итак, чтобы построить пушку Гаусса, в первую очередь нужно пройтись по магазинам. in the radio store homemade need to buy a few capacitors with tension 350-400V and total capacity 1000–2000 microfarads , enamelled copper wire diameter 0.8 mm , battery compartments for « короны » и две батареи 1,5 вольт типа C , тумблер и кнопку. На фото изделия берите пять одноразовых фотоаппараты Kodak , в автозапчастях — простейшее четырехконтактное реле от «Жигулей», в «продуктах» — пачка соломинок для коктейлей , а в «игрушках» — пластиковый пистолет, автомат , дробовик, пистолет или любой другой пистолет, который вы хотите превратить в оружие будущего.

Накручиваем на ус…

Основной силовой элемент нашей пушки — индуктор . С его изготовления стоит начать сборку ружья. Возьмите длинную соломинку 30 мм и две большие шайбы (пластиковые или картонные), соберите их в катушку с помощью винта и гайки. Начинайте аккуратно, виток за витком, наматывать на него эмалированный провод (при большом диаметре провода это достаточно просто). Будьте осторожны, не перегните резко провод, не повредите изоляцию. Закончив первый слой, заливаем его суперклеем и начинаем наматывать следующий. Проделайте это с каждым слоем. Всего нужно намотать 12 слоев . Затем можно разобрать катушку, снять шайбы и надеть катушку на длинную соломинку, которая будет служить бочонком. Один конец соломинки должен быть заглушен. Готовую катушку легко проверить, подключив ее к Батарейка 9 вольт : если она держит на своем весе скрепку, то вам это удалось. В катушку можно вставить соломинку и протестировать ее как соленоид: она должна активно втягивать в себя канцелярскую скрепку, да еще и выбрасывать из ствола за 20–30 см .

Препарируем ценности

Для формирования мощного электрического импульса он подходит как нельзя лучше (в этом мнении мы солидарны с создателями мощнейших лабораторных рельсотронов). Конденсаторы хороши не только своей высокой энергоемкостью, но и способностью отдавать всю энергию за очень короткое время, до того, как снаряд достигнет центра катушки. Однако конденсаторы нужно как-то заряжать. К счастью, нужное нам зарядное устройство есть в любой камере: там конденсатор используется для формирования высоковольтного импульса для электрода зажигания вспышки. Одноразовые камеры подходят для нас лучше всего, потому что конденсатор и «зарядное устройство» — единственные электрические компоненты, которые у них есть, а это означает, что извлечь из них зарядную цепь не составит труда.

Разборка одноразового фотоаппарата — этап, на котором стоит начинать проявлять осторожность . При вскрытии корпуса постарайтесь не прикасаться к элементам электрической цепи : конденсатор может сохранять заряд длительное время. Получив доступ к конденсатору, первым делом замкните его выводы отверткой с диэлектрической ручкой . Только после этого можно прикасаться к плате, не опасаясь получить удар током. Снимаем клеммы аккумулятора с цепи зарядки, выпаиваем конденсатор, перемычку на контакты кнопки зарядки — она ​​нам больше не понадобится. Подготовьте не менее пять зарядных плат . Обратите внимание на расположение токопроводящих дорожек на плате: к одним и тем же элементам схемы можно подключаться в разных местах.

Установка приоритетов

Выбор емкости конденсатора является вопросом компромисса между энергией выстрела и временем заряжания ружья. Мы остановились на четырех конденсаторах 470 мкФ (400 В) соединенных параллельно. Перед каждым выстрелом мы около минут ждем сигнала светодиодов на зарядных цепях, сообщающих о том, что напряжение на конденсаторах достигло положенного 330 В . Вы можете ускорить процесс зарядки, подключив несколько 3-вольтовых аккумуляторных модулей параллельно зарядным цепям. Однако следует учитывать, что мощные аккумуляторы типа «С» имеют избыточный ток для слабых цепей камеры. Чтобы транзисторы на платах не выгорели, на каждую 3-х вольтовую сборку должно быть включено 3-5 цепей зарядки параллельно. На нашем ружье к «зарядкам» подключается только один аккумуляторный отсек. Все остальные служат запасными магазинами.

Определение охранных зон

Никому не советуем держать под пальцем кнопку, которая разряжает батарею 400-вольтовых конденсаторов. Для управления спуском лучше установить реле . Цепь его управления подключена к 9-вольтовой батарее через спусковую кнопку, а управляемая цепь подключена к цепи между катушкой и конденсаторами. Принципиальная схема поможет правильно собрать ружье. При сборке высоковольтной цепи используйте провод сечением не менее мм , для цепей зарядки и управления подходят любые тонкие провода. Экспериментируя со схемой, помните: конденсаторы могут иметь остаточный заряд. Прежде чем прикасаться к ним, разрядите их коротким замыканием.


Артем

Подведение итогов

Процесс стрельбы выглядит так:

  • включить выключатель питания;
  • ждем яркого свечения светодиодов;
  • опускаем снаряд в ствол так, чтобы он был немного позади катушки;
  • отключить питание, чтобы при выстреле батареи не забирали энергию на себя; прицельтесь и нажмите кнопку спуска.

Результат во многом зависит от массы снаряда.

Будьте осторожны, пистолет представляет реальную опасность.

Пистолет с катушкой | Хакадей

19 июня 2022 г., Дональд Папп

[Дрю Пилчер] нужны были прочные катушки с индивидуальной намоткой без сердечника и с идеально плоскими сторонами. Катушки, конечно, можно намотать вручную, но надежное создание идеальных катушек с тонкой проволокой и большим количеством слоев требует дополнительной помощи. К счастью, [Дрю] поделился своим методом именно этого. Возможно, неудивительно, что ключом к получению воспроизводимых высококачественных катушек является хорошая подготовка и инструменты.

Наиболее важной частью является возможность вращать шпулю для намотки, не отрывая рук от заготовки. Для этого дешевая, безымянная электрическая дрель и педаль (сделанная из собранного спускового механизма дрели) составляют основу самодельной намоточной машины [Дрю]. Чтобы сделать катушки с точностью, нужно также посчитать количество витков. К счастью, для этого есть простое решение; [Дрю] использовал дешевый цифровой счетчик оборотов от Amazon. В этом экономичном устройстве используются магнит и датчик, поэтому [Дрю] просто прикрепил магнит сбоку к патрону дрели.

Осторожная намотка и обильное нанесение клея CA помогают обеспечить хорошие результаты.

Катушка — это то, на что наматывается проволока, образуя катушку, и впоследствии ее нужно будет снять с катушки. Для этого [Дрю] использует латунный вал, металлические шайбы и несколько пластиковых прокладок. Небольшой слой смазки на поверхности катушки помогает гарантировать, что в конце все будет правильно разъединяться.

Чтобы сделать катушку, [Дрю] рекомендует несколько средств увеличения и запас клея CA. Намотайте проволоку как можно аккуратнее и плотнее, а в процессе нанесите клей СА, чтобы закрепить вещи. Это требует некоторой практики, но действительно чистые обмотки возможны, если все сделано правильно.

Для толстых катушек с большим количеством слоев клей CA будет скреплять детали достаточно хорошо, но для катушек меньшего размера [Дрю] любит покрывать их двухкомпонентной эпоксидной смолой. После полной сборки шпуля разбирается и максимально осторожно выталкивается внутренний сердечник.

Результат? Плотно намотанная, прочная катушка с идеально плоскими сторонами. Это именно то, что нужно [Дрю] для его предстоящего проекта катушки. Как это работает, интересно? Вы можете ознакомиться с основами, описанными здесь.

Posted in Инструментальные хакиTagged Катушка, намотка катушки, счетчик оборотов

29 июля 2018 года Дженни Лист

Пистолет с электромагнитной катушкой берет линию электромагнитов, работающих вместе, чтобы сформировать движущееся электромагнитное поле. Эти поля ускоряют проект и бум, у вас есть электричество, движущее материю, часто с впечатляющей скоростью.

[Карл Бугея] взял эту идею и в каком-то смысле перевернул ее с ног на голову с помощью своего гибкого исполнительного механизма для печатных плат. Теперь линейка электромагнитов является движущейся частью, а магнитный объект — неподвижной. По-прежнему существует линейка плоских индукторов на печатных платах в классической конфигурации катушки, но, как следует из названия, на гибкой подложке.

В результате получается удивительно органичное движение, напоминающее некоторых ящериц, гусениц или змей. Он может двигаться над магнитом по петле или изгибаться в воздухе над ним. Это новая подвижная часть, и он угостил нас видео, которое мы разместили под паузой.

Он планирует использовать его в какой-то форме робота, хотя, хотя он, безусловно, перспективен, нам было бы интересно узнать, какую силу он может производить, и достаточно ли надежна гибкая печатная плата для многократной работы. Мы приветствуем его за то, что он взял простую идею и так эффективно доказал ее концепцию.

Мы приносили вам работы [Карла] раньше, особенно с его мотором на печатной плате.

Продолжить чтение «Гибкая печатная плата становится приводом» →

Posted in классические хаки, Взломы роботовTagged катушки, гибкая печатная плата, гибкая печатная плата, магнит

12 июля 2018 г. Том Нарди

Время от времени мы сталкиваемся с информацией, которая напоминает нам о том, что летающих машин еще нигде не было, но мы определенно живем в будущем. Обычно речь идет о каком-то новом применении искусственного интеллекта, а может быть, об очередном успехе в бурно развивающейся сфере частных космических полетов. Но иногда бывает, когда смотришь на сайт и говоришь себе: «О, круто, у них в наличии есть электромагнитные ускорители на 1,5 кВт».

Arcflash Labs, партнерство [Дэвида Вирта] и [Джейсона Мюррея], выставило на продажу свой пистолет Гаусса EMG-01A для всех, кто достаточно смел и готов выложить 1000 долларов США за то, что по сути является высокотехнологичным пневматическим пистолетом. . Создатели утверждают, что эффективность батареи 6S LiPo в стиле RC составляет 6,5%, что позволяет ему производить более 100 выстрелов без перезарядки. Стреляя стальными снарядами весом 4,6 г со скоростью 45 м/с, это футуристическое оружие больше подходит для консервных банок, чем для вторжения инопланетных сил, но, по крайней мере, вы будете стрелять по этим банкам с позиции абсолютного технического превосходства.

EMG-01A основан на результатах предыдущих экспериментов команды, таких как полуавтоматический рельсотрон, который мы рассмотрели в прошлом году. Они сделали устройство намного меньше и легче, чем их предыдущие пистолеты, а также поработали над тем, чтобы сделать их более безопасными и надежными. Тем не менее, на странице для EMG-01A есть ряд предупреждений и предостережений, которые вы не увидите на задней части коробки для пистолета Red Ryder BB; это, конечно, не игрушка, и любой, кто берет ее в свои руки, должен уважать ответственность, которую он берет на себя.

Кстати говоря, кто вообще может купить одну из этих вещей? На сайте Arcflash Labs четко указано, что они будут доставлять оружие только в Соединенные Штаты, а также приводится список штатов и городов, в которые они не могут отправить готовое оружие. По сути, они следуют тем же законам и руководящим принципам, которые используются для доставки пневматического оружия в США, поскольку они считают, что это справедливая классификация для их электромагнитного оружия. Неясно, думает ли ATF так же, и должно быть интересно посмотреть, какой юридический ответ может быть, если Arcflash Labs начнет перемещать достаточное количество единиц.

Если вы хотите воевать с перерабатываемыми материалами, не тратя так много денег, вы всегда можете построить свой собственный за меньшие деньги. Или почти ничего, если вы хотите пройти полный путь МакГайвера.

Продолжить чтение «Теперь вы можете купить практическую пушку Гаусса» →

Posted in Оружие ХакиTagged конденсатор, катушка, электромагнитная, гаусс-пушка

14 октября 2017 г. Дэн Мэлони

Он огромный, громоздкий, и ему требуется 45 секунд, чтобы выстрелить всеми тремя патронами в магазине. Но это полноценный полуавтоматический рельсотрон, и он довольно крут.

Да, у него есть свои пределы, но у каждой новой технологии они есть, особенно у таких полностью самодельных сборок. Удачно названный [NSA_listbot] вложил много труда в свой рельсотрон, и это всего лишь самый последний продукт итеративного цикла проектирования.

Принцип аналогичен другим рельсотронам, о которых мы рассказывали ранее, которые ускоряют снаряды с помощью быстродействующих электромагнитов. Список функций в видео ниже читается как спецификация для сверхсекретного военного проекта: круглое отверстие с полевым усилением, батарея конденсаторов на 4,5 кДж и специальный Arduino Nano, который защищен от огромного электромагнитного импульса (ЭМИ), генерируемого катушками. Но интересные детали заключаются в механической конструкции, которая должна была отойти от стандартной конструкции огнестрельного оружия, чтобы обращаться с безгильзовыми 6-мм снарядами. В результате ствольная коробка и магазины полностью напечатаны на 3D-принтере. Несмотря на то, что он производит сильный удар, его циклическая скорострельность мучительно медленная. Однако мы ожидаем, что ситуация улучшится по мере развития технологий аккумуляторов и конденсаторов.

Хотите посмотреть еще несколько сборок рельсотрона? У нас есть их в избытке — от одного с колпачками на 50 000 долларов до паутинного ремня на запястье.

Читать далее «Полуавтоматическая рельсовая пушка — убийца ноутбуков» →

Posted in Оружие ХакиTagged конденсатор, катушка, электромагнит, плазма, рельсовая пушка, рельсотрон, винтовка, оружие

16 августа 2017 г., Джон Байхтал

Всякий раз, когда мы видим в Интернете проект пушки с катушкой, кажется, что он включает в себя батарею огромных конденсаторов. [miroslavus] применил другой подход к своему оружию — он хотел, чтобы его проект был построен без этих крышек-монстров.

Он питается от аккумуляторов LiPo для квадрокоптера, двух аккумуляторов для дронов по 1400 мАч, соединенных последовательно и запускающих медные катушки 21SWG, которые [мирославус] создал с помощью специально разработанной им намоточной установки, напечатанной на 3D-принтере. На креплениях есть выступы, чтобы помочь вам аккуратно уложить катушки, а также крепления для фотодиодов, чтобы пистолет знал, когда он заряжен.

При срабатывании Arduino Nano активирует пару полевых МОП-транзисторов IRF3205 с логическими сигналами, повышенными до 20 В, длина которых составляет 7 мм или 8 мм. Пушка не то чтобы создает плазменные разряды при своих пусках, но, тем не менее, это увлекательный проект.

Ознакомьтесь с проектом одноразового пистолета с катушкой для камеры и пистолетами для катушек для новичков, которые мы ранее запускали.

Продолжить чтение «Создание винтового пистолета без гигантских крышек» →

Posted in Разное HacksTagged arduino nano, катушка, липоли

22 августа 2016 г. Дэн Мэлони

Распространенная жалоба в комментариях многих проектов Hackaday: почему они использовали микроконтроллер? Легко в понедельник утром перепроверить чужой дизайн, но редко можно увидеть, как OP возвращается и фактически доказывает, что микроконтроллер был лучшим выбором. Поэтому, когда [GreatScott] переделал свой недавний самодельный винтовой пистолет с дискретной логикой, нам просто нужно было рассказать об этом.

Вы помните из оригинальной сборки, что [GreatScott] не пытался построить электромагнитную винтовку, подрывающую кирпичную стену. Его сборка была больше связана с изучением концепций и разработкой жизнеспособного механизма управления для небольшой винтовой пушки, и поэтому он выбрал Arduino для быстрого прототипа своей схемы управления. Но когда его привлекли к ответственности за этот выбор конструкции, он принял вызов и разработал контроллер с использованием дискретных логических элементов И-НЕ и ИЛИ-НЕ, нескольких защелок RS и пары компараторов. Базовая схема управления была простой, но слишком простой для обеспечения безопасности — снаряд, застрявший в стволе, мог оставить катушку под напряжением на неопределенное время, что привело к повреждению. То, что потребовалось для исправления строки кода в эскизе Arduino, потребовало дополнительного каскада компаратора и RC-цепи для создания таймера для автоматического отключения катушки. В конце концов макетная схема выполнила свою работу, но для ее реализации потребовалось бы вдвое больше места, чем на Arduino, но при этом не было бы такой гибкости.

Не каждый проект заслуживает Arduino, и иногда совершенно очевидно, что строитель либо выбрал более легкий путь, либо использовал единственный прием в своей книге. Снимаю шляпу перед [ГрейтСкоттом] не только за то, что у него хватило мужества оправдать свой дизайн, но и за то, что он доказал, что у него есть дискретные логические способности, чтобы осуществить это.

продолжить чтение «Сделай сам Coil Gun Redux: с Arduino жизнь действительно проще» →

Posted in Взломы Arduino, Взломы оружияTagged arduino, койл-пушка, дискретная логика, я же говорил вам

19 августа 2016 г. Дэн Мэлони

Есть что-то притягательное в катушках, особенно в больших. Вероятно, это опасность; между зарядом, хранящимся в батареях конденсаторов, и летающими снарядами, эксперименты с большими катушечными пушками могут быть смертельными. Но многое можно узнать из того, как работают койл-пистолеты, особенно если вы создадите этот 3D-печатный койл-пистолет начального уровня.

Для новичка в стрельбе из винтового пистолета [Великий Скотт] проделал фантастическую работу по объяснению основ. Пульсация катушки в нужное время втянет ферромагнитный снаряд в сердечник катушки и позволит импульсу выбросить его наружу, а правильное использование нескольких катушек улучшит производительность.

Его пистолет представляет собой простую конструкцию пистолета с двумя катушками, оптическими датчиками, определяющими, когда снаряд находится в центре каждой катушки, и Arduino для координации всего. Результаты не впечатляют — он потребляет лишь небольшое количество тока — но пушка все еще работает. [Великий Скотт] указывает, как можно использовать конденсаторную батарею для увеличения тока, но для простоты он оставляет это как упражнение для строителя.

За прошедшие годы на наших страницах появилось множество моделей койл-пушек и рельсотронов, в том числе его невероятно мощная пушка, в которой используется настолько большая батарея конденсаторов, что ей нужна собственная машина. Нам нравится эта сборка за ее простоту, доступность и отличное объяснение ее функций.

Продолжить чтение «Катушка для новичков: изучение электромагнитного движения» →

Posted in Оружие ХакиTagged катушки, рельсовая пушка

Arcflash Labs представляет ручную винтовку Гаусса GR-1 ANVILThe Firearm Blog

    Опубликовано в Боеприпасы, Ежедневные новости, Винтовки, Полуавтоматические от Luke C. без комментариев
    Теги: ARCFLASH Labs, футуристическая, винтовка Гаусса, как они работают?, Магниты

    Сотрудники лаборатории Arcflash рады объявить о выпуске первой и единственной в мире винтовки Гаусса с ручкой — GR-1 ANIVL. GR-1 — это высокоэнергетическая винтовка Гаусса, способная производить дульную энергию до 100 Дж (75 фут-фунтов), что аналогично пневматической винтовке. GR-1 позиционируется как новая концепция вооружения, позволяющая обойти потребность в порохе, избежать нарушений прав на огнестрельное оружие и предоставить новый способ вооружиться. Более того, Arcflash запустила в производство свой GR-1 ANVIL, и в настоящее время он доступен для предварительного заказа.

    Больше футуристического оружия @ TFB:

    • Новый точечный прицел без стекла? Это будущее оптики?
    • Будущее уже наступило! Научно-фантастическая винтовка с использованием ДВУХ винтовок Marlin 60
    • Визуальный тур по детству Тавора: от салфеточного дудла до израильской винтовки

    Arcflash Labs представляет портативную винтовку Гаусса GR-1 ANVIL

    Arcflash ANVIL — это полуавтоматическая высоковольтная винтовка Гаусса. По данным Arcflash, в настоящее время это самый мощный койлган, который когда-либо продавался населению, и, скорее всего, он станет самым мощным ручным койлганом, который когда-либо производился. Хотя компания рекомендует использовать арматуру диаметром 0,5 дюйма (снаряд) определенных заранее определенных размеров, любой ферромагнитный снаряд диаметром менее 1/2 дюйма можно использовать с НАКОВАЛЬНЕЙ.

    Винтовка Гаусса питается от литий-полимерной батареи 6S, которая обеспечивает 40 выстрелов за одну зарядку благодаря электролитическим конденсаторам 8 HV. Каждый магазин для наковальни вмещает 10 выстрелов, а из винтовки можно стрелять с максимальной скоростью 100 выстрелов в минуту (реально около 20 выстрелов в минуту). Несмотря на то, что эта технология едва ли столь же мощна, как пневматическая винтовка PCP, она многообещающая и, по крайней мере, новизна.

    Чтобы заказать наковальню GR-1, потенциальные покупатели должны сначала подписать отказ от ответственности перед отправкой винтовки. Зарядное устройство, магазины и боеприпасы будут продаваться отдельно от самой винтовки, текущая цена предварительного заказа которой составляет 3375 долларов США. Винтовка поставляется полностью собранной и готовой к использованию с вашими боеприпасами и магазинами.

    Дело не в том, а в том, когда порох преуспеет. Это тысячелетняя технология. Это работает нормально. Но мы думаем, что у нас есть кое-что получше. Здесь огромный потенциал, но технология все еще находится в зачаточном состоянии.

    Дэвид Вирт, соучредитель Arcflash Labs

    Одной из главных проблем винтовок Гаусса или рельсовых пушек является абсолютно сумасшедшее количество электричества, хранящегося в конденсаторах, которое необходимо для запуска снаряда с любой значимой скоростью. Если ваше тело закроет зазор между рельсами или катушками, вас ждет плохой день — вот почему развитие технологии идет такими медленными темпами.

    Что касается эффективности GR-1 как оружия, вы на самом деле смотрите на 101 джоуль энергии на цель, что все еще всего на несколько джоулей меньше . 22 Short (для сравнения .45 ACP может доставить 483 Дж в цель, а патрон .22LR — где-то около 178 Дж). Итак, что вы думаете об этом типе нового оружия? Как вы думаете, перспективна ли эта технология? Дайте нам знать в комментариях. У меня был личный опыт создания подобных установок в колледже, и я должен сказать, что, несмотря на отсутствие смертоносности, GR-1 все равно довольно впечатляет (если не немного тяжеловат).

    Технические характеристики ускорителя GR-1 ANVIL

    • Основной источник питания 6S LiPo (40+ выстрелов на одном заряде)
    • Блок питания 1000 Вт (CQR)
    • Конденсаторы 8 высоковольтных электролитических
    • Переключатели 9 высоковольтных SCR
    • Снаряд 10-12 мм x [переменная] легированная сталь
    • Вместимость арматуры Магазины на 10 патронов
    • Скорострельность до 100 выстр/мин
    • Начальная скорость 75 м/с
    • Дульная энергия 85 Дж
    • Эффективность 2,8%

    Физические размеры

    • Длина ствола 26 дюймов
    • Отверстие 0,5 дюйма
    • Физические размеры 38,0 x 8,0 x 3,0 дюйма
    • Общий вес (без нагрузки, без батареи) 20 фунтов
    Люк К.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
