Что такое часы на Arduino UNO

Часы на Arduino UNO — это простой электронный проект, в котором плата Arduino используется для отсчета времени и вывода его на дисплей. Такие часы позволяют освоить основы работы с Arduino, научиться подключать периферийные устройства и программировать микроконтроллер.

Основные преимущества создания часов на Arduino UNO:

Простота сборки — требуется минимум компонентов
Наглядность работы — сразу виден результат
Возможность кастомизации — можно добавлять новые функции
Низкая стоимость компонентов
Отличный учебный проект для новичков

Необходимые компоненты для сборки часов на Arduino

Для создания простых часов на Arduino UNO вам понадобятся следующие компоненты:

Плата Arduino UNO
ЖК-дисплей 16×2 символов
Потенциометр на 10 кОм для регулировки контрастности дисплея
2-3 тактовые кнопки для настройки времени
Резисторы 10 кОм — 2-3 шт
Макетная плата
Соединительные провода

Дополнительно можно использовать модуль часов реального времени (RTC) для более точного хода часов, но для учебного проекта это необязательно.

Схема подключения компонентов

Схема подключения компонентов часов к Arduino UNO выглядит следующим образом:

ЖК-дисплей подключается по 4-битной шине данных к пинам 4, 5, 6, 7 Arduino
Пины RS и E дисплея подключаются к пинам 8 и 9 Arduino соответственно
Потенциометр подключается к питанию, земле и пину V0 дисплея
Кнопки подключаются к пинам 2 и 3 Arduino через подтягивающие резисторы 10 кОм

Полная схема подключения выглядит так:

«` «`

Написание кода для часов на Arduino

Базовый код для часов на Arduino UNO будет выглядеть примерно так:

«`cpp #include LiquidCrystal lcd(8, 9, 4, 5, 6, 7); int hours = 12; int minutes = 0; int seconds = 0; void setup() { lcd.begin(16, 2); pinMode(2, INPUT_PULLUP); pinMode(3, INPUT_PULLUP); } void loop() { updateTime(); displayTime(); delay(1000); } void updateTime() { seconds++; if (seconds == 60) { seconds = 0; minutes++; if (minutes == 60) { minutes = 0; hours++; if (hours == 24) { hours = 0; } } } } void displayTime() { lcd.setCursor(0, 0); lcd.print(«Time: «); if (hours < 10) lcd.print("0"); lcd.print(hours); lcd.print(":"); if (minutes < 10) lcd.print("0"); lcd.print(minutes); lcd.print(":"); if (seconds < 10) lcd.print("0"); lcd.print(seconds); } ```

Этот код инициализирует дисплей, настраивает кнопки, а затем в бесконечном цикле обновляет и отображает время. Для установки времени вручную нужно добавить обработку нажатий кнопок.

Варианты реализации часов на Arduino UNO

Существует множество вариантов реализации часов на Arduino UNO. Вот некоторые популярные идеи:

Часы с будильником — добавляется функция установки и срабатывания будильника
Часы с термометром — к проекту подключается датчик температуры
Часы с модулем RTC — для более точного хода используется модуль реального времени
Часы с разными режимами отображения — добавляются режимы 12/24 часа, отображение даты
Часы с подсветкой — дисплей оснащается светодиодной подсветкой

Как улучшить точность хода часов на Arduino

Для повышения точности хода часов на Arduino можно предпринять следующие меры:

Использовать внешний кварцевый резонатор вместо внутреннего RC-генератора Arduino

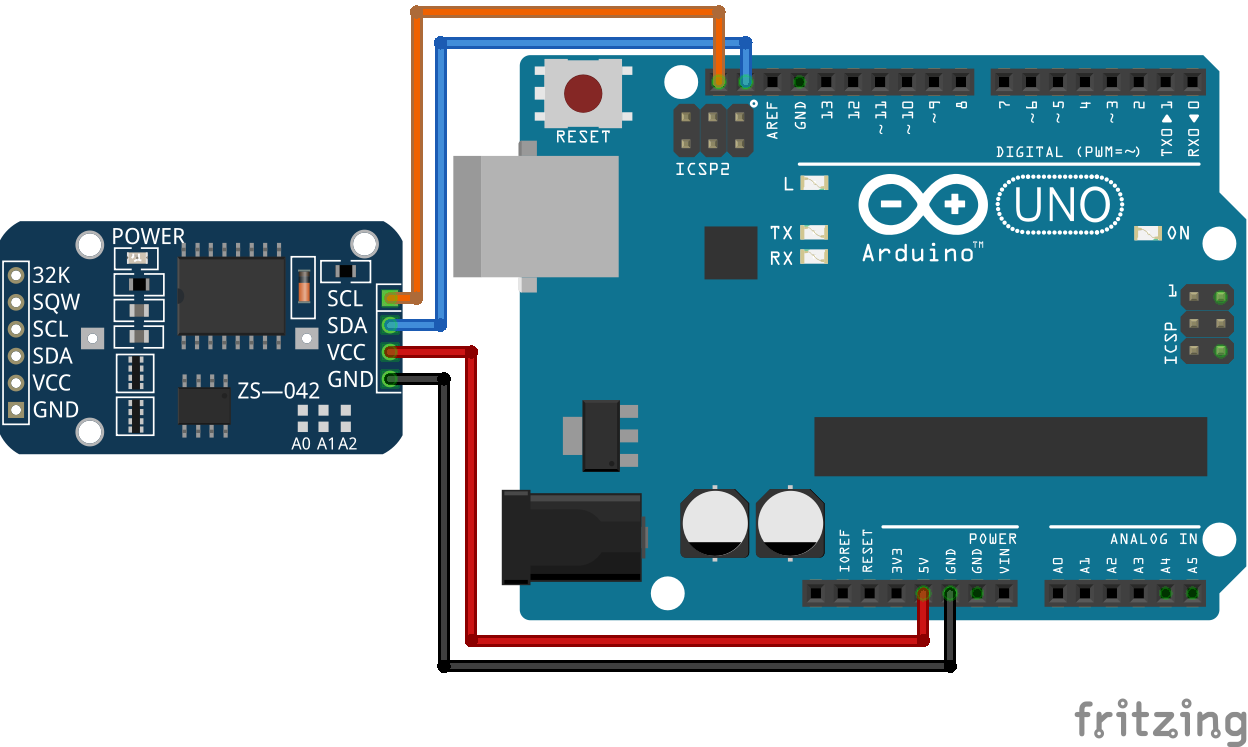

Применить модуль часов реального времени (RTC), например DS3231

Периодически синхронизировать время с внешним точным источником (NTP-сервер)
Использовать прерывания вместо delay() для отсчета времени
Калибровать ход часов, измеряя и компенсируя ошибку

Наиболее эффективным способом является использование специализированного модуля RTC, который обеспечивает высокую точность хода даже при отключении питания.

Добавление дополнительных функций

Базовые часы на Arduino можно дополнить различными полезными функциями:

Будильник с настройкой времени срабатывания
Измерение температуры и влажности
Отображение фаз луны
Создание секундомера и таймера
Автоматическая коррекция времени по радиосигналам
Управление внешними устройствами по расписанию

Для реализации этих функций потребуется подключение дополнительных датчиков и модулей к Arduino, а также усложнение программного кода.

Часто задаваемые вопросы о часах на Arduino

Как долго будут идти часы на Arduino без внешнего питания?

Без дополнительных модулей часы на Arduino будут работать только при подключенном питании. При отключении питания время сбросится. Для сохранения хода часов при отключении питания нужно использовать модуль RTC с батарейкой.

Какова точность хода часов на Arduino?

Точность хода часов на базовом Arduino UNO составляет около 1-2 секунд в сутки. Для повышения точности рекомендуется использовать внешний кварцевый резонатор или модуль RTC.

Можно ли сделать часы на Arduino без дисплея?

Да, можно создать часы без дисплея, используя для индикации времени светодиоды или семисегментные индикаторы. Также возможно передавать время на компьютер или смартфон по последовательному порту или беспроводному интерфейсу.

Заключение

Создание часов на Arduino UNO — отличный проект для начинающих, позволяющий на практике освоить основы работы с микроконтроллерами. Этот проект можно постепенно усложнять, добавляя новые функции и совершенствуя точность хода. Часы на Arduino могут стать не только учебным пособием, но и полезным устройством для повседневного использования.

Как сделать часы на ардуино уно — Строй Обзор

Содержание

Комплектующие
Что за идея
Схема проекта
Результат
Часы на Ардуино на основе ЖК-дисплея и часов реального времени
Комплектующие
Схема соединения
Установка даты и времени
Код проекта
Часы с выводом на экран Nokia 5110
Комплектующие
Схема соединения
Код урока
Часы с будильником, гигрометром и термометром
Комплектующие
Схема соединения
Код урока
Часы без RTC
Комплектующие
Схема соединения

Я сам еще новичек, совсем зеленый. Поэтому мой пост будет полезен таким же начинающим))

С ардуиной познакомился с месяц назад, заказал деталек — стали приходить — начал потихоньку вникать. Вообще — глобально я хочу собрать бортовой компьютер в авто — для вывода оперативной информации и сброса ошибок. Ну а пока тернеруюь на кошках__)

Решил собрать часы.

Сначала пришел LCD экран 1602 символов, стандартный экран, инстсрукций по подключению в интернете масса. www.dreamdealer.nl/tutorials/connecting_a_1602a_lcd_display_and_a_light_sensor_to_arduino_uno.html
Подключил-посмотрел, мдя, проводов много(( Запустил на нем простейшие софтовые часы, все ничего, но как только отключаешь питание — продавает и время( А так как кнопок еще нету — то установка происходит через комп по ком порту через Процессинг, вообщем тот еще геморой.

Потом пришел заранее заказанный модуль I2C — символьный LCD. Модуль этот основан на микрухе которая расширяет порты ввода вывода. тоесть по 2м проводам данные входят — а по 8 выводам расходятся на экран. Вещь дюже полезная, на ибээ их полно.

Стало совсем красиво.

Есть некоторая загвоздка. дело в том что в библиотеке с которой работает экран по i2c протоколу — нерабочие примеры((( Это у меня отняло какое-то время для понимания сути процессов))

Кратенько для тех кто купит переходник — в каждом переходнике зашит его адрес, адрес можно узнать с помощью сканера адресов или аналитическим методом. На платке есть перемычки — если ихзапаять, адрес будет 0x20, а если перемычки сводобные — адрес будет 0x27. Адресация нужна для правильной инициализации переходника и работы с LCD экраном.

Сразу понятно будет не все, но после суток-двух копания в инете, прийдет понимание.

Вообщем суть такая, по двум проводам можно подключить любое количество экранов! Главное чтобы у каждого был свой адрес, а менять адрес можно если менть перемычки на переходничке i2c lcd. Если экранчик один, то можно выяснить аэрес перебором или найти сканер и посмотреть все доступные адреса по протоколу i2c. Адрес зависит от типа переходника, про типы подробно вот тут arduino-info.wikispaces.com/LCD-Blue-I2C

У меня оказался Третий вариант как по ссылке. Разобравшись что куда, выяснил что адрес у него 0x27, эта цифра нужна для обращения к экрану.

А теперь важное.

Есть 2 рабочих варианта (может даже больше)

Перая библиотека с примерами качается по ссылке arduino-info.wikispaces.com/LCD-Blue-I2C
Сама библиотка https://bitbucket. org/fmalpartida/new-liquidcrystal/downloads
Примеры брать не из библиотки а из блога выше.

Второй вариант, arduino-info.wikispaces.com/file/detail/LiquidCrystal_I2C1602V1.zip/341635514
Мой пример работает на этой библиотеке. Она старее, но мне показалось достаточной использовать ее.

Обе эти библиотеки НЕ СОВМЕСТИМЫ!

Так что ставим второй вариант, если не заработает — ставим первый и переписываем пример под свою библиотеку, благо там не много.

Я честно уже не помню почему выбрал второй вариант и где взял примеры, главное, что все работает))

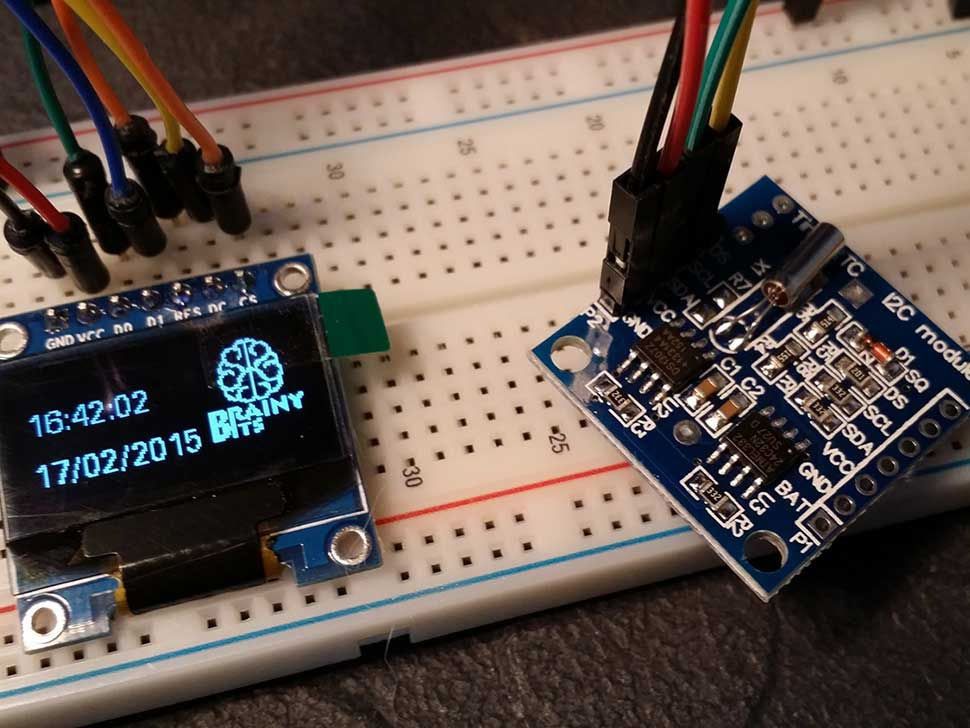

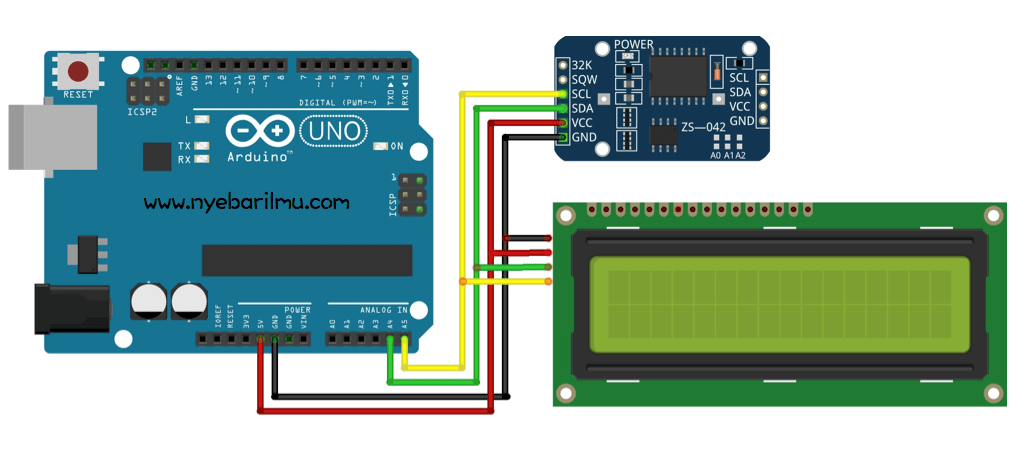

После настройки экрана по двум проводам, пришли RTC модуль — часы реального времени на микрухе 1307. Общаются они по тем же 2м проводам, то есть портов на ардуине не занимают вообще.

Рабочую библиотеку нашел не сразу, заработала вот эта https://github.com/adafruit/RTClib

Примеры в ней хорошие, рабочие, все сразу стало понятно. Адрес в часах зашит жестко (я не понял как его менять)

Теперь при отключении питания, часы не сбрасываются)))

Итак, особенностью часов является отображение 3х чисел в виде столбиков, секундыи минуты слева -направо, часы — наоборот справа-налево.

Используется 8 собственных символов, которые создают индикацию. Сначала сдеал 9 — начали скакать символы, смотрел — думал — оказалось что максимальное количество собственных символов — 8. Поэтому в качестве полного закрашенного квадрата используется системный знак по коду, а процентное заполнение — нарисовано в массиве битами.

Я думаю что в коде все понятно.

Функция Map — «растягивает» отображаемый промежуток в 24 часа на то количество клеток, которое нужно. так же и с минутами и секундами, но там растягивается другой диапазон.

Сначала делал без мапа — не смог найти функцию округления, коэффициенты были целыми числами — и растягивался диапазон всегда то больше — то меньше чем нужно. А мап меня спас))

В остальном все довольно просто, не забываем стирать квадраты, когда цикл часов начинается занова.

Самые простые часы на основе Arduino и LCD (ЖК дисплей) из тех что мы когда-то делали. Нам потребуются только Arduino UNO, 16×2 ЖК-дисплей и две кнопки. Никаких резисторов, никаких потенциометров.

Комплектующие

Начинаем с деталей, которые нам понадобятся для проекта цифровых часов на Ардуино Уно:

Arduino UNO & Genuino UNO x 1
Стандартный ЖК-дисплей Adafruit — 16×2 (белый на синем) x 1
Кнопочный переключатель SparkFun 12 мм × 2
Макетная плата половинного размера × 1
Провода перемычки (на выбор)

Что за идея

Ранее мы делали один сложный проект с цифровыми часами, о котором мы расскажем в следующих уроках, и нашли в процессе несколько проблем. После этого мы решили поделиться этой проблемой со всеми. Основная проблема в том как оценивается длительность секунды.

По факту — сделать правильную секунду в цифровых часах не так просто. Нужно правильно работать с циклами. Мы нашли много комментариев на англоязычных сайтах:

На скриншоте выше видно, что код реализован таким образом, что теперь инкремент s будет выполняться каждую 1 секунду и не больше, в зависимости от времени выполнения цикла loop<>.

В связи с этим резисторы и потенциометры мы полностью удалили.

Кнопки настройки времени вы можете использовать встроенные в микросхему ATmega328P.

pinMode(hs, INPUT_PULLUP) избегает использования внешнего Pullup. Подробнее о INPUT_PULLUP читайте в нашем Справочнике программиста Ардуино.

Избегайте потенциометра ЖК-дисплея.

Контрастность ЖК-дисплея может быть установлена с помощью сигнала PWM (Широтно-импульсная модуляция (ШИМ, англ. pulse-width modulation (PWM))) Arduino.

То же самое для подсветки, которая питается сигналом ШИМ (PWM) Arduino, поэтому её можно установить как вкл/выкл с помощью Arduino.

Схема проекта

Принципиальная схема нашего проекта выглядит таким образом:

Схема соединения всех комплектующих для наших цифровых часов Ардуино выглядит так:

Код проекта вы можете скачать или скопировать ниже. Код содержит комментарии. Обычно мы рекомендуем копировать код из скачанного файла, т. к. при копировании могут выявляться некоторые ошибки.

Также не забываем, что мы в самом начале подключаем библиотеку LiquidCrystal, которую вы можете скачать в разделе Библиотеки на нашем сайте.

Результат

На этом пока всё, надеемся, что ваши цифровые часы Ардуино идут точно секунда в секунду.

Мы решили собрать большое руководство о том, как сделать часы на Ардуино, где расскажем о нескольких вариантах реализации такого проекта. Ранее мы уже делали электронные часы на основе этой платы.

Часы на Ардуино на основе ЖК-дисплея и часов реального времени

Цель первого урока показать, как сделать простые часы на основе Arduino с использованием ЖК-дисплея и часов реального времени.

Комплектующие

Для первого урока этого большого руководства нам понадобятся следующие комплектующие для наших часов на Ардуино:

Arduino UNO и Genuino UNO
PCF8563 (часы реального времени)
Кристалл 32 кГц
10К потенциометры
Резистор 10k 1/4w
Резистор 220 Ом
LCD 16×2
Макет с набором проводов

В этом уроке будут использованы ЖК-дисплей и часы реального времени. Если вы хотите знать больше теме взаимодействия Arduino и ЖК-дисплеев — изучите уроки, которые мы публиковали ранее на нашем сайте.

Схема соединения

Схема очень проста. PCF8563 связывается с Arduino с помощью TWI, и когда данные принимаются, ЖК-дисплей обновляется, показывая новое время.

Установка даты и времени

Чтобы установить дату и время, используйте следующий скетч:

Код проекта

Теперь вы сможете использовать свои часы, загрузив этот скетч на Arduino:

Часы с выводом на экран Nokia 5110

Следующий урок — часы на Arduino, которые также простые для сборки, где вы сможете установить дату и время на последовательном мониторе.

В этом уроке используются лишь несколько компонентов — только перемычки, Arduino и дисплей Nokia 5110/3110.

Комплектующие

Детали, используемые в этом проекте ниже.

Оборудование

Arduino UNO и Genuino UNO × 1
Adafruit дисплей Nokia 5110 × 1
Соединительные провода (универсальные) × 1
Резистор 221 Ом × 1

Программное обеспечение

Схема соединения

Соединяем детали часов на Ардуино как на схеме выше:

контакт pin 3 — последовательный тактовый выход (SCLK) // pin 3 — Serial clock out (SCLK)

контакт pin 4 — выход серийных данных (DIN) // pin 4 — Serial date out (DIN)
контакт pin 5 — дата / выбор команды (D / C) // pin 5 — date/Command select (D/C)
контакт pin 6 — выбор ЖК-чипа (CS / CE) // pin 6 — LCD chip select (CS/CE)
контакт pin 7 — сброс ЖК (RST) // pin 7 — LCD reset (RST)

Код урока

Код второй версии часов вы можете скачать или скопировать ниже.

Часы с будильником, гигрометром и термометром

Эти часы сделаны с использованием платы Arduino Uno, датчика AM2302, модуля RTC DS3231 и TFT-дисплей 1,8″ с ST7735.

Комплектующие

Компоненты, используемые в третьей версии часов на Ардуино перечислены ниже.

Компоненты оборудования

Arduino UNO и Genuino UNO × 1
Часы реального времени (RTC) × 1
Датчик температуры DHT22 × 1
Кнопочный переключатель 12мм
SparkFun Кнопочный переключатель 12 мм × 4
Соединительные провода (универсальные) × 1
Макет (универсальный) × 1
Adafruit ST7735 1,8 «дисплей × 1

Программное обеспечение

Схема соединения

Соедините все детали часов согласно схеме ниже.

Код урока

Скачайте или скопируйте код часов для Ардуино ниже и загрузите на плату используя Arduino IDE.

Часы без RTC

Для начала мы должны понимать, что такое RTC. Из Википедии:

В итоге в данной версии мы сделаем часы без RTC с индикатором температуры и влажности на Arduino с помощью модуля DHT11. Также мы используем 3 кнопки для установки часов.

Комплектующие

Вам понадобятся эти кусочки для этого проекта:

Arduino Uno плата
Кнопки 3 шт.
Потенциометр
Модуль LCD 1602
Модуль температуры и влажности DHT11
Макетная плата
Перемычки

Схема соединения

Соедините комплектующие часов как на схеме ниже.

Вы можете скопировать или скачать код часов на Ардуино ниже.

На этом пока всё. Мы постарались описать все основные варианты реализации часов на Ардуино.

Часы реального времени | Статья в журнале «Молодой ученый»

Автор: Еремеев Дмитрий Вячеславович

Рубрика: Информационные технологии

Опубликовано в Молодой учёный №13 (251) март 2019 г.

Дата публикации: 01.04.2019 2019-04-01

Статья просмотрена: 371 раз

Скачать электронную версию

Скачать Часть 1 (pdf)

Библиографическое описание:

Еремеев, Д. В. Часы реального времени / Д. В. Еремеев. — Текст : непосредственный // Молодой ученый. — 2019. — № 13 (251). — С. 36-38. — URL: https://moluch.ru/archive/251/57696/ (дата обращения: 02.10.2022).

В данной статье рассмотрена модель часов реального времени.

Результатом является разработка электрической принципиальной схемы микропроцессорного устройства на аппаратной платформе Arduino Uno R3.

Ключевые слова: ардуино уно, часы реального времени.

Целью моей работы является моделирование процесса управления железнодорожным переездом.

Для выполнения поставленной задачи необходимы компоненты:

– Контроллер Arduino UNO R3;

– Малая макетная плата для прототипирования;

– ЖК-дисплей 16×2;

– 2 кнопки;

– Резистор 10 КОм — 2 шт;

– Потенциометр 10 КОм;

– Провода.

Одним из первых проектов, которые новички собирают на основе платы Arduino, являются простые часы, ведущие отсчет времени. В основном такие часы основаны на подключаемом к Arduino модуле RTC (Real Time Clock). Сегодня на рынке электронных компонентов доступны разные модели RTC, различающиеся точностью и ценой. Среди распространенных моделей можно назвать DS1302, DS1307, DS3231.

Статья направлена на изучение и ознакомление с аппаратной и программной частями Arduino и создание простых часов, ведущих отсчет времени без использования RTC. Точность в данном случае будет невелика, поэтому проект рассматривается как учебный.

Arduino — аппаратная вычислительная платформа, основными компонентами которой являются простая плата ввода-вывода и среда разработки на языке Processing/Wiring. Arduino может использоваться как для создания автономных интерактивных объектов, так и подключаться к программному обеспечению, выполняемому на компьютере (например, Adob Flash, Processing, Max (англ.), Pure Data,SuperCollider. Рассылаемые в настоящее время версии могут быть заказаны уже распаянными. Информация об устройстве платы (рисунокпечатной платы) находится в открытом доступе и может быть использована теми, кто предпочитает собирать платы самостоятельно.

Принцип работы заключается в том, что при каждом запуске часов нужно будет устанавливать для них текущее значение времени. Такие часы, безусловно, лучше не использовать в своей повседневной жизни при долгой их активности без перезагрузки и дальнейшей настройки, поскольку рассинхронизация с текущим временем в процессе длительной эксплуатации может быть существенной.

Данные часы можно собрать на обычной макетной плате, поскольку здесь не потребуется много компонентов. Основным звеном здесь будет плата Arduino Uno. Для отображения времени используем ЖК-дисплей 16×2. Для изменения настроек времени следует подключить две кнопки (для часов и минут). Кнопки подключаются к Arduino через резисторы 10 КОм. Чтобы изменять яркость дисплея потребуется потенциометр на 10 КОм. Схема подключения всех этих компонентов к плате Arduino Uno представлена ниже.

Ниже представлен скриншот собранной модели (рис. 1).

Рис. 1. Макетная сборка устройства часов реального времени в программной среде Tinkercad

Ниже представлены скриншоты работы модели в определенных ситуациях, описанных выше (рис. 2, рис. 3).

Рис. 2. Работа часов до полудня (AM)

Рис. 3. Работа часов после полудня (PM)

Ниже представлен листинг программы.

Заключение

Целью работы было поставлено изучение и ознакомление с аппаратной и программной частями Arduino и создание часов реального времени без модуля RTC. Такие часы лучше всего рассматривать с учебной точки зрения, так как при последующих выключениях нужно выставлять время заново, при очень длительной работе часов будет замечена рассинхронизация. Данная цель выполнена.

Литература:

Момот, М. В. Мобильные роботы на базе Arduino. 2-е издание. — СПб.: БХВ-Петербург, 2018. — 336 с. ил.
Блум Джереми, Изучаем Arduino: инструменты и методы технического волшебства: Пер. с англ. — СПб.:БХВ-Петербург, 2015 г.-336 с.: ил.
Англоязычный ресурс производителя Arduino [Электронный ресурс], офиц.сайт. URL: https://www.arduino.cc/.
Видео-уроки интернет магазина [Электронный ресурс], URL: http://www.youtube.com/user/AmperkaRu.
Электронная энциклопедия интернет магазина [Электронный ресурс], офиц.сайт, Москва. URL: http://wiki.amperka.ru/.

Основные термины (генерируются автоматически): RTC, реальное время, час, UNO, компонент, отсчет времени, программная часть, работа часов.

Ключевые слова

ардуино уно, часы реального времени

Часы плоттер на ардуино или arduino-робот рисует маркером текущее время в режиме реального времени

Arduino-робот Plotclock рисует рисует последовательность цифр, отображающей текущее время в 24-часовом формате .Собрать такого робота часовщика можно самому

на базе ардуино , 3х сервоприводов и конечно нужны будут детали напечатанные на 3д принтере .

Немецкий дизайнер портала Thingiverse с ником Joo из Нюрнберга (также известен под именем Йоханес) разработал простого робота, который через определенные промежутки времени с помощью простого маркера отображает ход времени на миниатюрной классной доске. Элементы простого шарнирного механизма, в который установлен маркер, выполнены на 3D принтере. «Механические руки» робота стирают устаревшие значения прежде чем нарисовать снова, и каждый раз, когда робот завершает рисовать цифры, они соответствуют реальному времени

Arduino-робот Plotclock рисует рисует последовательность цифр, отображающей текущее время в 24-часовом формате

Основные характеристики:

Робот Plotclock, выполненный на платформе Arduino Uno, с помощью маркера в прямом смысле рисует на белой поверхности последовательность цифр, отображающих текущее время в 24-часовом формате;
Затем робот стирает с поверхности устаревшее значение, и рисует новые значения часов и минут;
Пластиковые элементы механической конструкции робота изготовлены на 3D принтере.

Механическая часть робота состоит из нескольких простых пластиковых элементов и механизмов, соединенных между собой с помощью болтов и гаек размера M3. Управление движениями механической руки осуществляется с помощью платы Arduino Uno и трех серводвигателей

Для управления «механической рукой» робота Plotclock используются три серводвигателя и плата Arduino.

Автор предлагает пошаговую инструкцию по сборке часов, необходимые рисунки и спецификации, а также исходные коды и проектные файлы для 3D печати механических элементов, что позволит пользователям создать свои варианты часов. Проект продолжает развиваться, представленный вариант может считаться лишь первым прототипом устройства. Представленный вариант является последним в линии проектов 21 века по модернизации и реконструкции классических часов.

Код для ардуино можно взять на гитхабе https://github.com/9a/plotclock

Для сборки Plotclock пользователям потебуется:

Лазерный резак или 3D принтер (в данном варианте детали были напечатан на 3д принтере )
Плата Arduino Uno http://ali.pub/2d3eyq или http://ali.pub/2d3ezi
Три серводвигателя 9G http://ali. pub/2d3f2m или http://ali.pub/2d3f3l
Маркер для сухостираемых досок http://ali.pub/2d3f4y
Небольшая белая пластиковая поверхность
Болты и гайки M3, лента для уплотнения резьбовых соединений.
Подписывайся на Geek каналы :
➤ VK — https://vk.com/denis_geek
➤ VK — https://vk.com/club_arduino
➤ VK — https://vk.com/chinagreat
➤ VK — https://vk.com/solar_pover
➤ VK — https://vk.com/my_vedroid
➤ VK — https://vk.com/3dprintsumy
➤ Youtube — http://www.youtube.com/c/Danterayne
★ Моя партнёрка с Aliexpress ★
http://ali.pub/1j9ks1
★ Получай 10.5% скидку с любой покупки на Aliexpress! ★
http://ali.pub/1lx67o
★ Полезное браузерное приложение для кэшбэка ★

Ардуино часы без модуля

Содержание

Комплектующие
Что за идея
Схема проекта
Результат
цифровая электроника вычислительная техника встраиваемые системы
Часы на Arduino без использования модуля RTC

Проект на Arduino: часы на основе 7-сегментных индикаторов без использования модуля реального времени.

Для сборки данного проекта нам понадобится:
1) Arduino (либо другие аналоги)
2) 4 семисегментных индикатора (AliExpress: http://ali.pub/1armbe)
3) 4 драйвера CD4026 (AliExpress: http://ali.pub/24rkfv)
4) Две кнопки
5) Два светодиода
6) И куча резисторов…

Собираем всё по схеме и заливаем на ардуино следующий скетч:

Основа часов delay(100) – задержка на 100 миллисекунд. Почему именно на 100мс, а не на 1 секунду? Всё просто: чтобы сымитировать миганием светодиодов секунды. 200мс светодиод горит, 800мс – не горит.

Комплектующие

Начинаем с деталей, которые нам понадобятся для проекта цифровых часов на Ардуино Уно:

Arduino UNO & Genuino UNO x 1
Стандартный ЖК-дисплей Adafruit — 16×2 (белый на синем) x 1
Кнопочный переключатель SparkFun 12 мм × 2
Макетная плата половинного размера × 1
Провода перемычки (на выбор)

Что за идея

В связи с этим резисторы и потенциометры мы полностью удалили.

Кнопки настройки времени вы можете использовать встроенные в микросхему ATmega328P.

Избегайте потенциометра ЖК-дисплея.

Схема проекта

Принципиальная схема нашего проекта выглядит таким образом:

Схема соединения всех комплектующих для наших цифровых часов Ардуино выглядит так:

Код проекта вы можете скачать или скопировать ниже. Код содержит комментарии. Обычно мы рекомендуем копировать код из скачанного файла, т.к. при копировании могут выявляться некоторые ошибки.

Результат

На этом пока всё, надеемся, что ваши цифровые часы Ардуино идут точно секунда в секунду.

цифровая электроника вычислительная техника встраиваемые системы

Часы на Arduino без использования модуля RTC

Одним из первых проектов, которые новички собирают на основе платы Arduino, являются простые часы, ведущие отсчет времени. В основном такие часы основаны на подключаемом к Arduino модуле RTC (Real Time Clock или Часы реального времени). Сегодня на рынке электронных компонентов доступны разные модели RTC, различающиеся точностью и ценой. Среди распространенных моделей можно назвать DS1302, DS1307, DS3231.

Но часы на Arduino можно сделать и без использования RTC, особенно если не получается достать такие модули. Конечно, точность в данном случае будет невелика, поэтому проект скорее должен рассматриваться как учебный.

Принцип работы таких часов довольно прост. Каждый раз, когда вы включаете эти часы на Arduino, вы должны будете установить для них текущее значение времени, также как и любые аналоговые часы. Такие часы, безусловно, лучше не использовать в своей повседневной жизни при долгой их активности без перезагрузки и дальнейшей настройки, поскольку рассинхронизация с текущим временем в процессе длительной эксплуатации может быть существенной.

Данные часы можно собрать на обычной макетной плате, поскольку здесь не потребуется много компонентов. Основным нашим звеном здесь будет плата Arduino Uno. Для отображения времени можно взять ЖК-дисплей 16×2. Для изменения настроек времени следует подключить две кнопки (для часов и минут). Кнопки подключаются к Aduino через резисторы 10 КОм. Чтобы изменять яркость дисплея потребуется потенциометр на 10 КОм. Схема подключения всех этих компонентов к плате Arduino Uno представлена ниже.

Теперь следует запрограммировать Arduino. Простой код (скетч), позволяющий выводить время на экран LCD-дисплея приведен ниже.

DS3231 arduino подключение — часы реального времени RTC DS3231

DS3231 arduino подключение — это автономная дешевая плата, в которой имеется встроенный кварц с термо-стабилизацией с исключительной точность хода часами в режиме реального времени. В состав модуля также входит литий-ионный аккумулятор, обладающий лучшим соотношением массы и накопленной энергии. Встроенный генератор позволил сократить количество деталей в схеме и повысить корректность работы прибора.

Технические характеристики устройства

Напряжение питания:	3.3В и 5В/v
Чип памяти::	AT24C32 (32 Кб)
Точность:	± 0.432 сек в день
Частота кварца:	32.768 кГц
Поддерживаемый протокол:	I2C
Габариты:	38мм x 22мм x 15мм

DS3231 arduino подключение — базовая информация

Большая часть микросхем, аналогичных одной из самых доступных типов модульного устройства часов реального времени DS1307, применяется схема простого кварцевого генератора. DS3231 arduino подключение, которого не представляет никакой сложности. Данная схема выполнена на двух транзисторах с рабочей частотой 32 кГц. Однако и в этих приборах имеется свое несовершенство, так при различных температурных составляющих изменяется диапазон частот у кварца. А это в свою очередь создает неточность при обработке и подсчете времени.

Этот недостаток был решен в микросхеме DS3231, за счет внедрения в нее термо-компенсированного кварцевого генератора поддерживающий температурную стабильность частоты. При этом реальное время всегда находится в высокоточном режиме (в случае надобности, параметры температуры возможно подсчитать). DS3231 гарантирует работу с выводом информации по всем значениям, начиная от секунд и заканчивая месяцем и годом. Помимо этого он определяет сколько дней в текущем месяце и делает коррекцию при високосном годе.

Само устройство собрано на основе чипа DS3231N. Чтобы подтянуть линии 32K, SQW, SCL и SDA была применена сборка из резисторов RP1 с номиналом 4.7 кОм. Но здесь нужно учитывать одну зависимость. При использовании некоего количества приборов с шиной обеспечивающей передачу информации через интерфейс I2C, тогда нужно убрать резисторы на остальных модулях. Другая резисторная сборка, также служащая для поддержания стабильного уровня нуля на линиях A0, A1 и A2 и для изменения памяти адреса у микросхемы AT24C32N.

DS3231 arduino подключение — Подзарядка аккумулятора

Для обеспечения подзарядки аккумулятора служит цепочка, собранная на сопротивлении R5 и выпрямительном диоде D1. Вообще то эту цепь можно убрать, поскольку дисковые литиевые элементы SR2032 могут служить много лет. Светодиод визуальной индикации, включенный через сопротивление R1 показывает, что модуль включен и готов к работе. Так как DS3231 arduino подключение выполнено по интерфейсной шине I2C, то для удобства использования электрические шины поданы на два коннектора J1 и J2. Для чего служат другие контакты — показано в таблице ниже.

Функции J1

32K:	выход, частота 32 кГц
SQW:	выход
SCL:	линия тактирования (Serial CLock)
SDA:	линия данных (Serial Dфta)
VCC:	«+» питание модуля
GND:	«-» питание модуля

Функции J2

SCL:	линия тактирования (Serial CLock)
SDA:	линия данных (Serial Data)
VCC:	«+» питание модуля
GND:	«-» питание модуля

Что касается электронного компонента памяти AT24C32N, то он упрятан в корпус SOIC8, работает по сдвоенному интерфейсному проводнику I2C.

Фиксированный адрес чипа AT24C32N — 0x57, но в случае нужды его несложно изменить, установив перемычки A0, A1 и A2. Поскольку в приборе AT24C32N реализовано три входных адреса A0, A1 и A2, способные быть в двух положениях: LOG-1 или LOG-0. Микросхема способна работать на восемь адресов, начиная от 0x50 и заканчивая 0x57.

Подключение DS3231 к Arduino

Компоненты для подключения:

Arduino UNO R3 x 1 шт.

Часы реального времени на DS3231, RTC, SPI, AT24C32 x 1 шт.

Провод DuPont, 2,54 мм, 20 см, F-M (Female — Male) x 1 шт.

Кабель USB 2.0 A-B x 1 шт.

Принцип подключения:

В этой иллюстрации покажу как делать DS3231 arduino подключение используя только приборы DS3231 и Arduino UNO R3, необходимая информация будет поступать на все данные будут передаваться в «Port Monitor». Сложного в схеме ничего нет, для подключения нужно две пары проводов. Первым делом подключается интерфейсный проводник I2C, SCL в A4 (Arduino UNO) и SDA в A5 (Arduino UNO), теперь подается напряжение питание GND к GND и VCC к 5V. Возможно подать и 3.3v, на этом подключение завершилось.

Для нормальной работы устройства DS3231 требуется библиотека, которая отсутствует в программе разработки Arduino, поэтому ее нужно скачать здесь и встроить в программу разработки. Скачать: DS1307RTC и Time

Настройка и установка времени DS3231

Прежде, чем включать устройство нужно запустить процесс программирования времени, для этого необходимо взять из библиотеки DS1307RTC в качестве примера файл. Делается это так: -> «Файл» -> «Примеры» -> «DS1307RTC» -> «SetTime», либо можно взять готовый код расположенный ниже.

Скачать скетч

DS3231 arduino подключение — теперь этот код нужно загрузить в контроллер Arduino, значение времени нужно взять с операционной системы, открываем «Мониторинг порта».

Программа разработки

В данной библиотеке имеется еще дополнительный файл для примера, открывается он также просто: DS1307RTC «Файл» —> «Примеры» —> «DS3231» —> «DS3231_Serial_Hard»

Скачать скетч

Опять же и этот код добавляем в контроллер Arduino, а затем открыть «Мониторинг порта»

Вот и все дела.

DS3231 подключение

Сегодня я расскажу, как подключить модуль часов реального времени RTC DS3231 и вывести результат на экран дисплея NOKIA 5110. Это второй урок про этот дисплей и если вы не смотрели первый, то вам будет труднее разобраться.
Модуль часов точного времени RTC DS3231.

Аббревиатура RTC означает — Часы Реального Времени от английского Real Time Clock.

В этом уроке мы познакомимся.
С самим модулем.
Научимся устанавливать и записывать в него, время, день, месяц и год.
Считывать данные из памяти и разбивать их на значения, чтобы можно было выводить их на экран дисплея.
Покажу как вывести свой шрифт на экран.

Как это сделать я рассказывал в прошлом уроке.
Посмотрим, что получилось.
Видео я ускорил в 5 раз, чтобы был лучше виден результат, так что двоеточия мигают быстрее чем на самом деле.

В нашей жизни мы уже не можем представить себя без того, чтобы не знать сколько сейчас времени.
Часы есть у каждого. Они могут быть в телефоне, в фитнес браслете или просто наручные. Дома тоже куда не глянь везде часы. В бытовой технике они встроены так чтобы видеть который час.
Но есть и скрытые часы.
Они могут быть в телевизоре, электроплите и других гаджетах.
Служат для включения и отключения по времени или по таймеру.

Во многих проектах Ардуино требуется отслеживать и фиксировать время.
Модуль часов реального времени RTC DS3231 лучше всего подходит для этой работы.
Он оснащён дополнительной батареей которая, позволяет хранить текущую дату, не завися от наличия питания на самом устройстве.
Так как модуль работает от автономного питания – батареек, аккумуляторов, и продолжают проводить отсчёт, даже если на Ардуино отключилось питание.

Модуль часов реального времени RTC DS3231 позволяет устанавливать и считывать:

Секунды,
минуты,
часы,
дни,
недели,
месяцы и годы,
а также температуру.

Дата, по окончании месяца, автоматически подстраивается для месяцев, у которых дней меньше 31, включая учёт февраля и коррекцию дней для високосного года.
Модуль часов может работать в 24-чaсoвoм, или в 12-чaсoвoм формате с индикатором AM/PM.
Есть два программируемых по времени будильника, и программируемый выход прямоугольного сигнала.
Адрес и данные передаются последовательно через двунаправленную шину I2C или по-другому она называется TWI.

Что может модуль.

Установить календарь до 2100 года с учётом високосных лет
Выбор режимов 12(AM/PM) или 24-часового режима
Возможность настроить 2 будильника
Использовать в качестве генератора прямоугольных импульсов
Измерять температуру микросхемы. Она практически не нагревается поэтому можно сказать, что она равна температуре окружающей среды.

На основе этого модуля можно построить .

Часы,
будильник,
секундомер,
таймер,
генератор прямоугольных импульсов,
термометр,
включать/выключать внешние устройства по расписанию.

Для удобного использования контакты расположены с двух сторон платы.

Если вам интересно, то можно посмотреть моё видео, где я делал часы с кукушкой. Там был использован индикатор TM1637, а для вывода звуков кукушки я использовал мп3 плеер.

Если модуль питается от платы Arduino, то он не использует батарею на модуле. При питании от батарейки модуль отслеживает дату и время, но не работает с шиной I2C.
При отсутствии обоих источников питания модуль прекращает работать и сбрасывает все данные в заводские настройки.
С резервной батарейкой часы способны проработать несколько лет.

Группы контактов

Группы контактов — J1

32K: выход генератора, частота 32 кГц
SQW: Выход прямоугольного(Square-Wave) сигнала.
SCL: Serial CLock — шина тактовых импульсов интерфейса I2C
SDA: Serial Data — шина данных интерфейса I2C;
VCC: «+» питание модуля
GND: «-» питание модуля

Группы контактов — J2

SCL: линия тактирования (Serial CLock)
SDA: линия данных (Serial Data)
VCC: «+» питание модуля
GND: «-» питание модуля

Подключение модуля DS3231 RTC Arduino к шине I2C(например, для Arduino UNO, Nano, Pro Mini):
SCL → A5
SDA → A4
VCC → +5 В
GND → земля

Подключение происходит по двухпроводной шине I2C(TWI)
Выводы SDA и SCL подключаются к аналогичным выводам на Arduino
Питание VCC к +5 Вольт, а GND к GND на плате Arduino

Характеристики

Микросхема: DS3231
Рабочее напряжение: 3,3 В — 5 В.
Потребляемый ток (в режиме ожидания): до 170 мкА.
Потребляемый ток (во время передачи данных): до 300 мкА.
Потребляемый ток (во время резервного питания, без передачи данных): до 3,5 мкА.
Тактовая частота шины I2C: до 400 кГц.
Рабочая температура: 0 … 70 °C.
Точность хода: ±2 ppm (примерно ± 1 минута в год) при температуре от 0 до 40C
внутренний термометр с диапазоном от −40…+85°C.
Размер: мм 38 мм (длина) мм * 22 мм (Ш) мм * 14 мм (высота)
Вес: 8 г

Для работы необходимо установить библиотеку DS3231. Скачать можно по ссылке в описании к видео.

В видео я подробно рассказываю как подключить этот модуль часов, объясняю что делает каждая строчка кода в скетче.

Создание часов и календаря с помощью Arduino, клавиатуры 4×4 и ЖК-дисплея 16×2

By EG Projects

В посте рассказывается о том, как сделать часы и календарь, используя встроенные таймеры Arduino Uno. В проекте не используются внешние RTC (часы реального времени). Только внутренний таймер Arduino (функция задержки) используется для построения системы часов и календаря с Arduino Uno. Часы и календарь с Arduino — сложный проект, так как код слишком длинный, будет сложно понять поток кода. Прежде чем начать, я предполагаю, что у вас есть базовые знания о количестве дней в неделе, количестве недель в месяце, количестве месяцев в году, количестве дней в месяцах, количестве дней в году и о високосном году. Часы и календарь проекта с Arduino разработаны с учетом всех ключевых особенностей часов и календаря. Если вы знаете обо всех ключевых функциях часов и календаря, вы можете легко понять приведенный ниже код.

Часы и календарь Arduino

Часы и календарь Arduino – требования к проекту

Arduino Uno.
16×2 ЖК.
Потенциометр для регулировки контрастности ЖК-дисплея.
Клавиатура 4×4 для настройки времени и даты.

Часы Arduino, принцип работы и схема календаря

Время и дата отображаются на ЖК-дисплее размером 16×2 символа. Для установки времени и даты используйте клавиатуру 4×4, подключенную к Arduino для ввода даты и времени. Символьный ЖК-дисплей 16×2 взаимодействует с Arduino (плата микроконтроллера) в 4-битном режиме. Кулоны клавиатуры подключены к контактам 0,1,2,3 Arduino, а ряды подключены к контактам 4,5,6 и 7. Принципиальная схема проекта приведена ниже. Контакты данных ЖК-дисплея подключены к контактам arduino № 8,9.,10,11. Контакт Lcd rs (выбор регистра) подключен к контакту № 13 Arduino. Контакт Lcd E (включить) подключен к контакту № 12 Arduino. Контакт ЖК-дисплея r/w (чтение/запись) заземлен напрямую, чтобы выполнять только операцию записи, без операции чтения.

Часы и календарь с клавиатурой arduino 4×4 и ЖК-дисплеем 16×2 — принципиальная схема

Как работает система календаря с часами arduino

Когда вы впервые загружаете код/схему в arduino uno. На ЖК-дисплее размером 16×2 символа появится сообщение с просьбой ввести дату (год, месяц, день) и время (часы, минуты). Вы должны ввести текущую дату и время. Как только вы введете время и дату, часы начнут работать автоматически.

После ввода времени секунды будут отображаться на ЖК-дисплее и начнут увеличиваться одна за другой. Когда секунды дойдут до 60, минуты будут увеличиваться, а секунды снова начнут отсчитываться с 0. Когда часы дойдут до 24, дата будет увеличиваться. Когда дата достигает конца месяца, месяц будет увеличиваться, а когда его конец декабрь, год будет увеличиваться. Вся логика месяцев и дней года включена в код. Код имеет возможность распознавать високосный год и увеличивать календарные дни, такие как високосный год.

Настройка часов Arduino и даты календаря

Если вы хотите настроить время и дату в любое время, просто нажмите 1 на клавиатуре. На ЖК-дисплее размером 16×2 символа появится всплывающее сообщение с просьбой ввести время и дату. Если вы введете какую-либо неправильную информацию, например, если вы введете секунды = 70 или минуты = 63, система воспримет это как ошибку и сообщит вам, что вы ввели неправильные данные. Все необходимые проверки включены в код.

Невозможно объяснить каждое выражение кода. Я рекомендую вам ознакомиться с приведенными ниже руководствами. Приведенный ниже код написан с использованием тех же концепций, которые объясняются в приведенных ниже руководствах.

Как отобразить текст на ЖК-дисплее 16×2.
Клавиатура 4×4 с Arduino.
Символьный ЖК-дисплей в 4-битном режиме с Arduino

Примечание: В моем проекте я использую клавиатуру 4×4. Так как их 16 кнопок в клавиатуре 4×4 4×4=16 и мне нужно только 10 кнопок для цифр. Поэтому я использовал первые десять кнопок клавиатуры. Остальные шесть недействительны. На них ничего нет, если вы их нажмете, ничего не произойдет.

Функции кнопок календаря часов Arduino

КНОПКА 1 — сканирование 1 (первый ряд первый кулон)
КНОПКА 2 — Сканирование 2 (первая строка, второй кулон)
КНОПКА 3 — Сканирование 3 (первый ряд, третий кулон)
КНОПКА 4 — Сканирование 4 (четвёртый кулон первой строки)
КНОПКА 5 — Сканирование 5 (первый кулон второй строки)

КНОПКА 6 — сканирование 6 (второй ряд, второй кулон)

КНОПКА 7 — Сканирование 7 (третий кулон второй строки)

КНОПКА 8 – Сканирование 8 (четвертый кулон второй строки)

КНОПКА 9 — сканирование 9 (первый кулон в третьей строке)

КНОПКА 10 — сканирование 0 (второй кулон в третьей строке)
КНОПКА 11 — void-nothing-is empty (третий ряд третий кулон)
КНОПКА 12 — пустота-ничего-пусто (третья строка четвертый кулон)
КНОПКА 13 — void-nothing-is empty (четвёртая строка первый кулон)
КНОПКА 14 — пустота-ничего-пусто (четвертая строка второй кулон)
КНОПКА 15 — пустота-ничего-пусто (четвертая строка третий кулон)
КНОПКА 16 — void-nothing-is empty (четвертая строка четвертый кулон)

Найдите другие проекты часов и календарей. Каждый проект содержит бесплатный исходный код и принципиальную схему проекта.

Часы и календарь с микроконтроллером 89c51

Загрузите код проекта и файл скетча arduino в формате .ino. Пожалуйста, дайте нам свой отзыв о проекте. Если у вас есть какие-либо вопросы относительно публикации, пожалуйста, напишите их ниже в разделе комментариев.

Смотрите видео проекта здесь

Файлы с часовым календаром

Подано в соответствии с: Arduino, Microcontroller Project – ELEGOO Official

ВВЕДЕНИЕ

Это будильник Arduino! Он не только отображает время и звонит будильник, но также может контролировать температуру в вашей комнате. Оболочка легко печатается на 3D-принтере, а все электронные детали включены в наш суперстартовый комплект UNO.

Электроника, используемая в этом проекте

Избранное продукт:

Elegoo Uno Project Super Starter Kit

Elegoo Neptune FDM 3D Printer

Elegoo UNO Project. Самый полный набор звездочек

9002 5
Elegoo Uno Project. Самый полный набор звездочек
9005 9005 3
Elegoo Uno Project. Самый полный набор звездочка
555:
Elegoo UNO.
ИНСТРУКЦИЯ ПО СБОРКЕ
Вы можете шаг за шагом узнать, как сделать этот гаджет на основе Arduino, в видео ниже:

СКАЧАТЬ
Скачать код и схему этого проекта здесь: http://bit.ly /2КиВВ9G
И не забудьте поделиться с нами своими наработками в социальных сетях.

Ардуино Учебник
25 февраля 2022 г.
ELEGOO Smart Robot Car V4. 0 с камерой: Загрузить код в модуль камеры
Как загрузить код в модуль камеры в Smart Robot…
Читать далее
21 января 2022 г.
Учебное пособие: напечатанный на 3D-принтере мини-призматический телевизор с светоделителем
Как пользоваться призменным мини-телевизором с светоделителем? Показать Марс…
Читать далее
13 января 2022 г.
Учебник: Автоматический диспенсер для бумажных полотенец на основе Arduino
Большинство изобретений и творений делается для удобства или удовольствия…
Читать далее
10 ноября 2021 г.
Учебное пособие. Создание устройства для определения качества воздуха на базе Arduino
Устройство для определения качества воздуха на базе Arduino СПИСОК МАТЕРИАЛОВ: Рекомендуемый продукт: ELEGOO Mega 2560…
Читать далее
25 октября 2021 г.
Учебное пособие. Создание лампы накаливания с помощью платы Arduino UNO
Можете ли вы представить себе лампу накаливания с платой Arduino UNO для любого…
Читать далее
26 августа 2021 г.
Лучший бюджетный 3D-принтер для миниатюр
Источник: https://www.pinterest.com/pin/28569778875058723/ Настольные игры были вытеснены на обочину. ..
Читать далее
26 августа 2021 г.
Лучший 3D-принтер для смолы, отвечающий вашим потребностям
Источник: https://www.pinterest.com/pin/821977369495545022/ Печать смолой немного сложнее, чем печать филаментом….
Читать далее
26 августа 2021 г.
Лучшие 3D-принтеры для начинающих в 2021 году
Источник: https://www.pinterest.com/pin/286541595032645362/ Новейшие 3D-принтеры нашли место во всем…
Читать далее
26 августа 2021 г.
Устранение неполадок при 3D-печати 101
Источник: https://unsplash. com/photos/KshEaH06rV8 Читать далее
26 августа 2021 г.
3D Pen vs. 3D-принтер: полное руководство
Источник: https://unsplash.com/photos/aCniNTiIFd8 Использование технологий 3D-печати зашло очень далеко…
Читать далее
17 августа 2021 г.
Учебное пособие: игра Arduino «Угадай число»
Скучаете на вечеринке и можете играть только на телефоне? Давайте…
Читать далее
13 августа 2021 г.
Выставка 3D-печати древних китайских построек
3D-печать проникла во все аспекты нашей жизни. Наблюдая…
Читать далее
Что такое контакты Arduino UNO, важность часов, требования к источнику питания.
Здравствуйте, В этой статье я собираюсь подробно рассказать о выводах Arduino UNO, источнике питания и часах, используемых в Arduino Uno. Если вы не знаете, сколько энергии нужно использовать при работе с arduino uno, то вы должны прочитать эту статью, прежде чем начать, иначе вы можете взорвать свой arduino uno вместе с этим, я узнаю о контактах GPIO и почему часы важно в ардуино уно.
Оборудование:
Genuino UNO / Arduino UNO | Амазон Индия | Amazon Global
Внешний адаптер питания | Амазон Индия | Amazon Global
Держатель аккумулятора | Амазон Индия | Amazon Global
Батарея AA | Амазон Индия | Амазон Глобал
Рис. 1.1 Разъемы Arduino UNO
Обратите внимание, что два разъема имеют номера для каждого из контактов. Мы не будем вдаваться в подробности, я напишу еще одну статью, объясняющую, что такое разные типы булавок. Я дам вам более подробную информацию об этом, но я просто хотел, чтобы вы знали, что каждый из этих контактов делает что-то свое на доске.
Например, несколько контактов предназначены для питания или обеспечения питания вашего щита или всего, что вы подключили.
Читайте также:
Программирование Arduino для начинающих | Как запрограммировать Arduino с нуля.
Интеллектуальная система парковки на основе IOT с базой данных Firebase Realtime.
Что такое Arduino UNO | Genuino UNO для начинающих.
Здесь есть несколько контактов, которые имеют дело с аналоговыми или так называемыми аналоговыми сигналами и позволяют вам измерять аналоговый сигнал из внешнего мира. Я объясню, что это такое, в другой статье.
Затем на другой стороне у вас есть контакты, которые цифровые, они могут понимать значения высокого или низкого уровня во внешнем сигнале, и они могут определять состояние сигнала из внешнего мира, или они могут генерировать такой сигнал и отправлять его другим подключенные устройства.
Опять же, не беспокойтесь о деталях, если вы не совсем понимаете, о чем я говорю, потому что в этом разделе у меня есть следующие статьи, в которых конкретно обсуждаются эти вопросы.
Кроме того, вы можете видеть цифровые контакты сбоку, называемые SCL и SDA, там есть RF, а здесь внизу, TX и RX. Это особенно 1 (TX) и 0 (RX), а затем SDA и SCL. Это коммуникационные контакты, поэтому мы можем использовать эти контакты, чтобы позволить микроконтроллеру atmega 328p взаимодействовать с внешними устройствами, такими как, например, датчики или даже ваш компьютер или другой фильм Arduinos.
На самом деле вы можете создавать способы, с помощью которых ваш Arduino Uno может общаться и отправлять, например, числа или текстовые сообщения большего размера на другие подключенные устройства. Для этого мы используем механизмы или так называемые протоколы, такие как этот, здесь эти два контакта вместе реализуют очень популярный такой протокол — последовательный протокол, называемый протоколом I²C.
С другой стороны, мы можем использовать эти контакты 1 (TX) и 0 (RX) для связи по классическому протоколу последовательной связи. Я собираюсь вернуться к ним позже в другой статье.
Рис.1.2 Кабель USB A-USB B
Давайте перейдем к передней части платы, где у нас есть пара больших разъемов. То, что здесь делает этот разъем, — это разъем USB. Это разъем, который подключен к этому микроконтроллеру, и он позволяет вам программировать ваш Arduino Uno, подключив его через USB к вашему компьютеру.
У вас есть кабель USB A-USB B, который вы подключаете к USB-разъему, а другой конец подключаете к компьютеру, а затем обеспечивает питание вашей платы, а также возможность подключения, чтобы вы могли использовать Arduino IDE, например, для отправить программу на Arduino Uno.
Рис.1.3 Внешний адаптер питания
В следующей статье я подробно покажу, как это сделать. Помимо USB-порта, вы также можете питать Arduino через бочкообразный разъем, чтобы у вас был внешний адаптер питания, который вы подключаете к настенной розетке, и вы можете использовать совместимый миллиметровый разъем для питания вашего Arduino.
Таким образом, вам не нужно держать Arduino подключенным к компьютеру для питания, он может использовать внешний источник питания и подключить его в другом месте, где предполагается установить ваш гаджет.
Рис. 1.4 Питание от батареи Arduino
Вы также можете использовать внешний источник питания от батареи. Просто заполните его легко доступными дешевыми батареями типа АА, и с помощью того же разъема он может обеспечить питание от батареи для вашего Arduino, так что теперь вам не нужна цепь питания на стене.
Читайте также:
Программирование Arduino для начинающих | Как запрограммировать Arduino с нуля.
Интеллектуальная система парковки на основе IOT с базой данных Firebase Realtime.
Что такое Arduino UNO | Genuino UNO для начинающих.
Хороший простой способ получить некоторую независимость ваших гаджетов от источников питания через аккумулятор. Это действительно помогает при создании портативных проектов.
Говоря о требованиях к питанию, ваш Arduino Uno может работать с широким диапазоном источников питания с точки зрения напряжения.
В нем есть регулятор напряжения, позволяющий подключать источники питания в диапазоне, скажем, от 5 до 12 вольт. Вы также можете подняться выше, но тогда, если у вас есть источник напряжения, скажем, 15 или 16 вольт, тогда у вас будет много энергии, потраченной впустую на регулятор напряжения.
Если вы используете внешний адаптер питания, я рекомендую, чтобы он был примерно 9 вольт или не более 12 вольт, чтобы уменьшить тепло, выделяемое регулятором напряжения.
Точно так же, особенно если вы используете батарейный блок, чем больше батарей вы вставите, тем больше отходов вы получите на регуляторе напряжения.
Опять же, не превышайте 9 вольт до 12 вольт, так как регулятор напряжения производит много тепла. Которые иногда повреждают регулятор напряжения.
Почти закончено еще несколько вещей, которые я хотел упомянуть здесь, которые часто вызывают недоумение у новых производителей Arduino.
Многие спрашивают, что такое заголовки ICSP с двумя наборами контактов. Через заголовок ICSP вы можете использовать специальное подключенное оборудование, называемое аппаратным программатором, которое позволяет вам напрямую программировать ваш микроконтроллер. У вас есть два набора ICSP, потому что на этой плате два микроконтроллера. Один заголовок ICSP используется для программирования микроконтроллера atmega 328p, а другой набор ICSP используется для программирования контроллера USB.
Конечно, вам не нужно программировать его, когда вы покупаете его, вы уже запрограммированы. Я объяснил здесь только то, что вы знаете, что это такое для программирования микроконтроллера с использованием специального внешнего аппаратного устройства, называемого программатором ICSP, так что это одно.
Есть еще пара компонентов, о которых я хочу упомянуть, это кнопка сброса. Когда вы нажимаете ее, вы сбрасываете плату и начинаете выполнять любую программу на микроконтроллере с самого начала, так что это кнопка сброса.
Тогда у вас есть это блестящее устройство, это хрустальные часы, они откалиброваны, чтобы биться с частотой 16 миллионов раз в секунду, так что это мегагерцы, и это часы, которые заставляют тикать всю доску.
Каждому микроконтроллеру, как и микропроцессору, для работы нужны часы.
Каждый раз, когда часы тикают, процессор выполняет следующую инструкцию. Если часов здесь нет или часы работают неправильно, то и микроконтроллер работать не будет.
Как будто время останавливается, если нет часов. В завершение и для этой статьи я хотел бы объяснить, что представляют собой эти два больших устройства серебристого цвета. Вы можете видеть, что они расположены очень близко к штекерному разъему, а также очень близко к регуляторам напряжения.
Эти два устройства представляют собой конденсаторы, которые используются для очистки напряжения, поступающего через цилиндрический разъем от внешнего источника. Идея здесь в том, что микроконтроллеру нужен хороший стабильный источник питания, чтобы он работал правильно.
Он хочет, например, чтобы его напряжение было хорошим постоянным 5 вольт. Он не любит, когда напряжение колеблется, например, от 5 вольт до 5 или до 5,1 и так далее. Что делают эти два конденсатора, так это пытаются взять нечистый источник питания, который поступает через цилиндрический разъем, возможно, от адаптера питания от стены, который может содержать много помех и шума от других близлежащих устройств, и тогда эти конденсаторы также будут способствовать очистить это напряжение до того, как оно достигнет atmega 328p.
На этом я закончу и надеюсь, что эта статья дала вам хороший обзор того, что находится на плате Arduino Uno и каковы ее основные компоненты.
В следующей статье я немного расскажу о цифровых и аналоговых портах, прежде чем перейти к разговору о коммуникациях.
Заключение, в этой статье я объясню вам требования к источнику питания Arduino, почему важны часы, разные контакты Arduino uno, некоторые меры предосторожности, связанные с источником питания, и различные способы питания Arduino Uno.
Шахматные часы Arduino UNO TFT LCD с постоянным контролем времени — Блог — Собери подарок
Рождественский подарок, чтобы играть лицом к лицу со своими близкими.
В этом проекте мы разработали цифровые шахматные часы на базе Arduino UNO и ЖК-экран для моего маленького сына. Он также участвовал во всех разработках и тестировании, и теперь он считает, что программирование на C проще, чем программирование в Scratch.
Эти шахматные часы позволяют запрограммировать все самые популярные режимы контроля времени для игры в шахматы. От простого контроля времени, до постинкрементов и преинкрементов времени, а также бонусов за сделанные ходы на разных стадиях игры.
В этом блоге мы описываем основные элементы управления временем, которые обычно используются в игре в шахматы, чтобы позже увидеть их реализацию в нашей программе шахматных часов для Arduino.

У вас нет прав на редактирование метаданных этого видео.
Редактировать носитель
Габаритные размеры Икс МаленькийСреднийБольшойПользовательский
Тема (обязательно) Краткое описаниеТеги (через запятую)Видеовидимость в результатах поискаVisibleHidden
Родительский контент Золотые призеры Uno: 16 подарков от сообщества e14 за 16 лет существования Arduino!Project14 | Объявление победителей: Создайте подарок, который принесет радость другим! Вызовите жюри конкурса «Создай подарок»!
Плакат
Загрузить Предварительный просмотр
Что такое шахматные часы
Шахматные часы состоят из двух расположенных рядом часов с кнопками для остановки одних часов и запуска других, так что эти часы никогда не идут одновременно.
Контроль времени в шахматах
Различные временные рамки шахматной партии
Существует 5 основных временных рамок шахматной партии. Специальные названия для ограничения по времени сообщают нам, насколько быстрой является игра.
Стандартный/Классический
Внезапная смерть
Быстрые шахматы
Блиц шахматы
Шахматы-пули
Стандарт/Классика
Используется в турнирах, часто имеет ограничение по времени: 40 ходов за 2 часа, затем 20 ходов за 1 час, а затем 30 минут внезапной смерти.
Внезапная смерть
Мы должны закончить игру до того, как упадет наш флаг. Это также называется быстрой игрой.
Быстрые шахматы
Оба игрока начинают с 30 минут на все ходы.
Блиц-шахматы
Обычно означает 5 минут на всю игру. 3-минутный блиц также популярен.
Bullet Chess
1 или 2 минуты — это все, что вам нужно.
Форматы овертайма
Игровое время делится на две категории: основное время и овертайм. Чтобы переключаться между ними, игрокам нужно инициировать серию событий.
В шахматах, если игрок достигает фиксированного количества ходов, он может активировать «бонусное время», которое добавляется к фиксированному времени.
Приращение в шахматах
Приращение в шахматах — это небольшое количество времени, которое добавляется к часам после каждого хода. Обычно устанавливается от 1 до 30 секунд.
Существует пять основных типов приращений времени:
Фишер или кумулятивный режим добавления обратно (также называемый ФИДЕ, бонус или прогрессивный)
Задержка Бронштейна или некумулятивный режим добавления обратного сигнала (также называемый Adagio)
Простая задержка или режим задержки (также называемый Andante или US Delay)
Время или Внезапная смерть
В первых трех элементах управления временем реализованы своего рода часы с задержкой, небольшое количество времени, которое добавляется к каждому ходу. Причина в том, что при ограничении времени внезапной смерти все ходы должны быть выполнены за указанное время, иначе игрок проигрывает. С небольшой задержкой, добавляемой к каждому ходу, у игрока всегда есть как минимум столько времени, чтобы сделать ход. Три типа часов задержки различаются тем, как реализована задержка.
Последние два контроля времени несколько отличаются, так как они не полагаются на временную задержку.
Фишер или кумулятивный режим добавления обратного хода
Определенное количество времени добавляется к основному времени игроков при каждом ходе, если только основное время игрока не истекло до того, как он завершил свой ход. Например, если контроль времени составляет 90+30 (девяносто минут основного времени на игрока с добавлением тридцати секунд на каждый ход), каждый игрок получает дополнительные тридцать секунд к своему основному времени за каждый ход, если только основное время игрока не выбежал первым. По правилам ФИДЕ и US Chess прибавка применяется и к первому ходу.
Задержка Бронштейна или режим некумулятивного добавления
Этот элемент управления временем добавляет время, но в отличие от приращения не всегда добавляется максимальное количество времени. Если игрок тратит больше, чем указанная задержка, то вся задержка добавляется к часам игрока, но если игрок движется быстрее, чем задержка, добавляется только точное количество времени, затраченное игроком. Как и в случае приращения, время задержки применяется к первому ходу по правилам ФИДЕ и шахматам США.
Простая задержка или задержка США
Часы ждут периода задержки для каждого хода, прежде чем основное время игрока начнет обратный отсчет. Например, если задержка составляет десять секунд, часы ждут десять секунд на каждый ход, прежде чем начнется обратный отсчет основного времени. Это текущий стандарт турниров в США.
Время или Внезапная смерть
Это самый простой метод. Каждому игроку отводится фиксированное количество времени на всю игру. Если основное время игрока истекает, он проигрывает игру.
Обзор нашей реализации

У вас нет прав на редактирование метаданных этого видео.
Редактировать носитель
Габаритные размеры Икс SmallMediumLargeCustom
Тема (обязательно) Краткое описаниеТеги (через запятую)Видимость видео в результатах поискаVisibleHidden
Родительский контент
Цифровые шахматные часы Arduino UNO
Плакат
Загрузить Предварительный просмотр
Контроль времени достигнут

У вас нет прав на редактирование метаданных этого видео.
Редактировать носитель
Габаритные размеры Икс SmallMediumLargeCustom
Subject (обязательно) Краткое описаниеТеги (через запятую)Видимость видео в результатах поискаVisibleHidden
Родительский контент
Цифровые шахматные часы Arduino UNO
Плакат
Загрузить Предварительный просмотр
Используемое оборудование
Эта программа совместима со всеми ЖК-экранами TFT и моделями Arduino, которые поддерживает библиотека Adafruit TFTLCD.
Для показанных примеров я использую:
Arduino UNO
ELEGOO UNO R3 2,8 дюйма TFT
Вы также можете выбрать этот из Adafruit:
Сенсорный экран adafruit TFT, 2,8 дюйма, Arduino, резистивный сенсорный экран
Программное обеспечение
Вы можете загрузить полный эскиз Arduino из репозитория github:
Шахматные часы Arduino UNO https://github. com/javagoza/ArduinoTFTChessClock
В скетче используется библиотека, которую мы также разработали для отображения виртуальных семисегментных дисплеев на TFT-экране. Эта библиотека позволяет отображать различные настраиваемые дисплеи без мерцания на Arduino UNO с ЖК-экраном TFT, который обычно имеет серьезные проблемы с обновлением данных на экране. /challenges-projects/project14/buildapresent/b/blog/posts/arduino-uno-chess-clock-_2d00_-tft-lcd-virtual-clock-display-library
Виртуальный сегментный TFT-дисплей для Arduino https://github.com/javagoza/TFTVirtualSegmentDisplay
Особенности шахматных часов Arduino
Эти часы Arduino с сенсорным ЖК-дисплеем TFT предназначены для использования в качестве игровых часов для шахмат
. Основные характеристики:
5 различных алгоритмов, охватывающих все популярные стандарты синхронизации
Режимы увеличения времени перед перемещением
Режимы увеличения времени после перемещения
До 3 различных определений стадий в игре.
Режим времени без приращений
Кумулятивный режим добавления
Некумулятивный режим добавления
Управление ходами для каждого этапа.
Автовыбор для белых часов
24 предварительно запрограммированных параметра для быстрого и удобного использования
Счетчик ходов для всех опций
Пауза/возобновление игры
Дисплей и кнопки
Настройки
Предустановленные режимы
Как определяются предустановленные режимы
static const GameType games[24] PROGMEM = { { FISCHER, 0, 1, {{ 300, 0}, {0, 0}, {0, 0}}}, // 01 Блиц на время 5 мин. { FISCHER, 0, 1, {{1500, 0}, {0, 0}, {0, 0}}}, // 02 Быстрое время 25 мин. { FISCHER, 0, 1, {{ 180, 0}, {0, 0}, {0, 0}}}, // 03 Блиц на время 3 мин. { FISCHER, 0, 2, {{7200,40}, {1800, 0}, {0, 0}}}, // 04 Время + гильотина 2 часа f.b. 30 минут { FISCHER, 0, 2, {{3600,40}, {1800, 0}, {0, 0}}}, // 05 Время + гильотина 1 час f. b. 30 минут { FISCHER, 0, 3, {{7200, 40}, {3600, 20}, {1800, 0}}}, // 06 2 x Время + гильотина 2 часа f.b. 1 час 30 минут { FISCHER, 0, 3, {{7200, 40}, {7200, 20}, {1800, 0}}}, // 07 Время + повторение 2-го периода 2 часа f.b. 1 час (повторяется) { FISCHER, 10, 2, {{1500,40}, {300, 20}, {0, 0}}}, // 08 Время + Бонус («Фишер») 25 мин f.b. 5 мин + 10 сек/ход { ФИШЕР, 30, 2, {{7200, 40}, {900, 0}, {0, 0}}}, // 09 Время + Бонус («Фишер») 2 часа f.b. 15 мин + 30 сек/ход { FISCHER, 30, 3, {{7200, 40}, {7200, 20}, {900, 0}}}, // 10 2 x Время + Бонус («Фишер») 2 часа, f.b. 1 час 15 мин + 30 сек/ход { FISCHER, 30, 3, {{3600, 40}, {3600, 20}, {900, 0}}}, // 11 2 x Время + Бонус («Фишер») 1 час, ф.б. 30 часов ф.б. 15 мин + 30 сек/ход { FISCHER, 2, 1, {{180, 0}, {0, 0}, {0, 0}}}, // 12 Бонус («Фишер») блиц 3 мин + 2 сек/ход { FISCHER, 10, 1, {{1500, 0}, {0, 0}, {0, 0}}}, // 13 Бонус («Фишер») рапид 25 мин + 10 сек/ход { FISCHER, 30, 1, {{180, 0}, {0, 0}, {0, 0}}}, // 14 Бонус («Фишер») медленный 90 мин + 30 сек/ход { FISCHER, 30, 2, {{5400, 40}, {900, 0}, {0, 0}}}, // 15 Бонусный турнир 90 мин ф. б. 15 мин (все + 30 сек/ход) { FISCHER, 30, 2, {{6000, 40}, {1800, 0}, {0, 0}}}, // 16 Бонусный турнир 100 мин ф.б. 30 мин (все + 30 сек/ход) { БРОНШТЕЙН, 3, 1, {{300, 0}, {0, 0}, {0, 0}}}, // 17 Задержка («Бронштейн») 5 мин + 3 сек/свободный ход { БРОНШТЕЙН, 10, 1, {{1500, 0}, {0, 0}, {0, 0}}}, // 18 Задержка («Бронштейн») 25 мин + 10 сек/свободный ход { БРОНШТЕЙН, 5, 2, {{7200, 0}, {0, 0}, {0, 0}}}, // 19Задержка («Бронштейн») 1 час 55 мин 5 сек/свободный ход { DELAY, 3, 1, {{300, 0}, {0, 0}, {0, 0}}}, // 20 задержек («ЗАДЕРЖКА США») 5 мин + 3 сек/свободный ход { DELAY, 10, 1, {{1500, 0}, {0, 0}, {0, 0}}}, // 21 задержка («ЗАДЕРЖКА США») 25 мин + 10 сек/свободный ход { DELAY, 10, 1, {{1500, 0}, {0, 0}, {0, 0}}}, // 22 задержки («ЗАДЕРЖКА США») быстрая 25 мин + 10 сек/ход { DELAY, 30, 1, {{180, 0}, {0, 0}, {0, 0}}}, // 23 Задержка («ЗАДЕРЖКА США») медленная 90 мин + 30 сек/ход { ЗАДЕРЖКА, 30, 2, {{5400, 40}, {900, 0}, {0, 0}}}, // Турнир с задержкой 24 ("US DELAY") 90 мин f. b. 15 мин (все + 30 сек/ход) };
enum IncrementType { DELAY = 0, // Задержка запуска часов игрока после периода задержки БРОНШТЕЙН, // Игроки получают использованную часть прибавки в конце каждого хода FISCHER // Игроки получают полное приращение в конце каждого хода, с приращением 0 это BLIZT или GUILLOTINE }; структура StageType { большая продолжительность; внутренние ходы; }; структура GameType { тип приращения тип приращения; uint16_t приращение секунд; uint16_t число этапов; Стадии StageType[3]; };
Сенсорный экран выбора предустановленных режимов
Пример двух часов, обращенных друг к другу в состоянии ожидания, чтобы начать игру. Еще не решено, какие часы будут контролировать время белых, а какие – черных.
На экране отображается выбранный режим управления (TIME, FISCHER, BRNSTEIN, US DELAY), применяемое приращение времени, если оно существует.
Различные определенные этапы, количество движений, которые нужно завершить вовремя, и временные бонусы на следующих этапах.
Счетчик ходов и цветной (белый, черный) индикатор
Пауза/возобновление
Сброс игры, новая игра, возврат в режим ожидания.
Репозитории Github
Шахматные часы Arduino UNO https://github.com/javagoza/ArduinoTFTChessClock
Виртуальный сегментный дисплей TFT LCD для Arduino https://github.com/javagoza/TFTVirtualSegmentDisplay
Ссылки
Что такое контроль времени для шахматного турнира: Рапид, Блиц, Буллет и Стандарт – Hercules Chess
Контроль времени — Википедия
Справочник Всемирной шахматной федерации
Контроль времени для Bullet, Blitz и Standard
Блоги проекта
Цифровые шахматные часы Arduino UNO
Шахматные часы Arduino UNO TFT ЖК-дисплей Библиотека виртуальных часов
Шахматные часы Arduino UNO | Hackaday.
io
Эти шахматные часы позволяют запрограммировать все самые популярные режимы контроля времени для игры в шахматы. От простого контроля времени, до постинкрементов и преинкрементов времени, а также бонусов за сделанные ходы на разных стадиях игры.
Особенности шахматных часов Arduino
Эти часы Arduino с сенсорным ЖК-дисплеем TFT были разработаны для использования в качестве игровых часов для шахмат или других игр.
Основные характеристики:
5 различных алгоритмов, охватывающих все популярные стандарты синхронизации
Режимы увеличения времени перед перемещением
Режимы увеличения времени после перемещения
До 3 различных определений стадий в игре.
Режим времени без приращений
Совокупный режим добавления
Некумулятивный режим добавления
Детали
Вы можете прочитать полный проект блога в блоге проекта Element14
<noscript><img loading='lazy' src='/800/600/http/viy19.ucoz.ru/_ph/1/78445586.gif' /></noscript> youtube.com/embed/ro7Iozd8Quo» frameborder=»0″ allowfullscreen=»»>
Используемое оборудование
Эта программа совместима со всеми ЖК-экранами TFT и моделями Arduino, которые поддерживает библиотека Adafruit TFTLCD.
Аппаратное обеспечение:
Arduino UNO
ELEGOO UNO R3 2,8 дюйма TFT
Особенности шахматных часов Arduino0035 Основные характеристики:
5 различных алгоритмов, охватывающих все популярные стандарты синхронизации
Режимы увеличения времени перед ходом
Режимы увеличения времени после хода
До 3 различных определений этапов в игре.
Временной режим без приращений
Кумулятивный режим сложения
Некумулятивный режим сложения
Перемещает управление для каждой ступени.
Автоматический выбор часов для белых часов
24 предварительно запрограммированных параметра для быстрого и удобного использования
Счетчик перемещения для всех вариантов
Пауза/Возобновление игры
ПРЕДИТАННЫЕ МОЕКИ
01 ВРЕМЯ БЛИЦА 5 МИН
02 НАСТОЯЩИЙ РАСТОК 25 МИН
03 ВРЕМЯ БЛИТЗ 3 МИН
04 04 04 04 04 04
03 ВРЕМЯ БЛИТЦ 3 МИН
04 04 04 04 04 04 04 04
. 30 мин
05 Время + гильотина 1 час f.b. 30 мин
06 2 x Время + гильотина 2 часа f.b. 1 час 30 мин
07 Время + повторение 2-го периода 2 часа f.b. 1 час (повторяющийся)
08 Время + Бонус («Фишер») 25 мин ф.б. 5 мин + 10 сек/ход
09 Время + Бонус («Фишер») 2 часа Ф.Б. 15 мин + 30 сек/ход
10 2 x Время + Бонус («Фишер») 2 часа, ф.б. 1 час 15 мин + 30 сек/ход
11 2 x Время + Бонус («Фишер») 1 час, ф.б. 30 часов ф.б. 15 мин + 30 сек/ход
12 Бонус («Фишер») блиц 3 мин + 2 сек/ход
13 Бонус («Фишер») рапид 25 мин + 10 сек/ход
14 Бонус («Фишер» ) медленный 90 мин + 30 сек/ход
15 Бонусный турнир 90 мин ф.б. 15 мин (все + 30 сек/ход)
16 Бонусный турнир 100 мин ф.б. 30 мин (все + 30 сек/ход)
17 Задержка («Бронштейн») 5 мин + 3 сек/свободный ход
18 Задержка («Бронштейн») 25 мин + 10 сек/ход свободный
19 Задержка («Бронштейн») 1 час 55 мин 5 сек/свободно
20 Задержка («US DELAY») 5 мин + 3 сек/свободно
21 Задержка («US DELAY») 25 мин + 10 сек/ перемещение бесплатно
22 Задержка («ЗАДЕРЖКА США») быстрая 25 мин + 10 сек/ход
23 Задержка («ЗАДЕРЖКА США») медленная 90 мин + 30 сек/ход
24 Турнир с задержкой («ЗАДЕРЖКА США») 90 мин. 15 мин (все + 30 сек/ход)
1 × Ардуино УНО
1 × ELEGOO UNO R3 2,8 дюйма TFT
1
Скачать код с Github
Скачать код из репозитория Github
https://github.com/javagoza/ArduinoTFTChessClock
2
Шаг 2
Измените предустановленные режимы по своему усмотрению
static const GameType games[24] PROGMEM = { { FISCHER, 0, 1, {{ 300, 0}, {0, 0}, {0, 0}}}, // 01 Блиц на время 5 мин. { FISCHER, 0, 1, {{1500, 0}, {0, 0}, {0, 0}}}, // 02 Быстрое время 25 мин. { FISCHER, 0, 1, {{ 180, 0}, {0, 0}, {0, 0}}}, // 03 Блиц на время 3 мин. { FISCHER, 0, 2, {{7200,40}, {1800, 0}, {0, 0}}}, // 04 Время + гильотина 2 часа f.b. 30 минут { FISCHER, 0, 2, {{3600,40}, {1800, 0}, {0, 0}}}, // 05 Время + гильотина 1 час f.b. 30 минут { FISCHER, 0, 3, {{7200, 40}, {3600, 20}, {1800, 0}}}, // 06 2 x Время + гильотина 2 часа f.b. 1 час 30 минут { FISCHER, 0, 3, {{7200, 40}, {7200, 20}, {1800, 0}}}, // 07 Время + повторение 2-го периода 2 часа f.b. 1 час (повторяется) { FISCHER, 10, 2, {{1500,40}, {300, 20}, {0, 0}}}, // 08 Время + Бонус («Фишер») 25 мин f.b. 5 мин + 10 сек/ход { ФИШЕР, 30, 2, {{7200, 40}, {900, 0}, {0, 0}}}, // 09 Время + Бонус («Фишер») 2 часа f.b. 15 мин + 30 сек/ход { FISCHER, 30, 3, {{7200, 40}, {7200, 20}, {900, 0}}}, // 10 2 x Время + Бонус («Фишер») 2 часа, f.b. 1 час 15 мин + 30 сек/ход { FISCHER, 30, 3, {{3600, 40}, {3600, 20}, {900, 0}}}, // 11 2 x Время + Бонус («Фишер») 1 час, ф.б. 30 часов ф.б. 15 мин + 30 сек/ход { FISCHER, 2, 1, {{180, 0}, {0, 0}, {0, 0}}}, // 12 Бонус («Фишер») блиц 3 мин + 2 сек/ход { FISCHER, 10, 1, {{1500, 0}, {0, 0}, {0, 0}}}, // 13 Бонус («Фишер») рапид 25 мин + 10 сек/ход { FISCHER, 30, 1, {{180, 0}, {0, 0}, {0, 0}}}, // 14 Бонус («Фишер») медленный 90 мин + 30 сек/ход { FISCHER, 30, 2, {{5400, 40}, {900, 0}, {0, 0}}}, // 15 Бонусный турнир 90 мин ф. б. 15 мин (все + 30 сек/ход) { FISCHER, 30, 2, {{6000, 40}, {1800, 0}, {0, 0}}}, // 16 Бонусный турнир 100 мин ф.б. 30 мин (все + 30 сек/ход) { БРОНШТЕЙН, 3, 1, {{300, 0}, {0, 0}, {0, 0}}}, // 17 Задержка («Бронштейн») 5 мин + 3 сек/свободный ход { БРОНШТЕЙН, 10, 1, {{1500, 0}, {0, 0}, {0, 0}}}, // 18 Задержка («Бронштейн») 25 мин + 10 сек/свободный ход { БРОНШТЕЙН, 5, 2, {{7200, 0}, {0, 0}, {0, 0}}}, // 19Задержка («Бронштейн») 1 час 55 мин 5 сек/свободный ход { DELAY, 3, 1, {{300, 0}, {0, 0}, {0, 0}}}, // 20 задержек («ЗАДЕРЖКА США») 5 мин + 3 сек/свободный ход { DELAY, 10, 1, {{1500, 0}, {0, 0}, {0, 0}}}, // 21 задержка («ЗАДЕРЖКА США») 25 мин + 10 сек/свободный ход { DELAY, 10, 1, {{1500, 0}, {0, 0}, {0, 0}}}, // 22 задержки («ЗАДЕРЖКА США») быстрая 25 мин + 10 сек/ход { DELAY, 30, 1, {{180, 0}, {0, 0}, {0, 0}}}, // 23 Задержка («ЗАДЕРЖКА США») медленная 90 мин + 30 сек/ход { ЗАДЕРЖКА, 30, 2, {{5400, 40}, {900, 0}, {0, 0}}}, // Турнир с задержкой 24 ("US DELAY") 90 мин f. b. 15 мин (все + 30 сек/ход) };
Структура режимов часов
enum IncrementType { DELAY = 0, // Задержка запуска часов игрока после периода задержки БРОНШТЕЙН, // Игроки получают использованную часть прибавки в конце каждого хода FISCHER // Игроки получают полное приращение в конце каждого хода, с приращением 0 это BLIZT или GUILLOTINE }; структура StageType { большая продолжительность; внутренние ходы; }; структура GameType { тип приращения тип приращения; uint16_t приращение секунд; uint16_t число этапов; Стадии StageType[3]; };
Посмотреть все инструкции
Нравится этот проект?
Делиться
Научитесь собирать цифровые часы Arduino OLED
Цели урока
Сочетание OLED-дисплея и кнопок
Кнопки с прерываниями
Работа с задержкой() и millis()
Внедрение меню конфигурации
Структурирование проекта Arduino
Необходимые компоненты
1× Arduino
1× Макет
9× Проводная перемычка (вилка-вилка)
1× 128×64 OLED-дисплей I2C (SSD1306)
2× Кнопочный/тактильный переключатель
Купить компоненты
$ 13,80 Ардуино Уно (клон)
$ 15,55 Ардуино Уно (клон)
$ 24,77 Arduino Uno SMD (оригинал)
$ 23,97 Чип Arduino Uno (оригинал)
$ 11,09 3x макет
$ 2,75 1x макетная плата маленькая
$ 5,99 1x макетная плата большая
$ 4,45 1x макетная плата большая
$ 3,59 Перемычка между мужчинами и женщинами
$ 3,35 Перемычка между мужчинами и женщинами
$ 5,25 128×64 I2C OLED (желто-синий)
$ 7,01 128×64 I2C OLED (желто-синий)
$ 8,80 128×64 I2C OLED (синий)
$ 6,34 128×64 I2C OLED (синий)
$ 8,27 128×64 I2C OLED (белый)
$ 6,89 128×64 I2C OLED (белый)
$ 18,02 128×64 I2C OLED (белый корпус)
$ 8,48 15 цветных тактильных переключателей
$ 3,35 5 цветных тактильных переключателей
$ 13,86 50 цветных тактильных переключателей
🛒 Откройте для себя более 200 компонентов Arduino
Узнайте, как собрать два разных часа.
