Схемотехника современных магнитофонов, страница 4

Другие предметы \ Устройства записи и воспроизведения сигналов

Схема управления электродвигателем формирует необходимое напряжение на выводе 13. При этом скорость вращения электродвигателя М, включенного между указанным выводом и проводом источника питания, может регулироваться переменным резистором R4. Управление режимами работы названной схемы осуществляется переключателями SW2 и SW3.

В ряде отечественных моделей магнитофонов в качестве усилителя воспроизведения используется микросхема К157УЛ1А(Б). Она работает при напряжении питания 9 В (допустимый диапазон изменения этого напряжения 8,1-20 В). В номинальном режиме ток потребления составляет 3-6 мА. Схема оптимизирована с точки зрения обеспечиваемого отношения сигнал/шум (данный параметр имеет величину не меньшую, чем 54 дБ). В микросхеме имеется встроенный стабилизатор напряжения питания, выходные каскады имеют защиту от короткого замыкания.

Принципиальная схема УВ на ИМС К157УЛ1А приведена на рис. 3.22. Амплитудно-частотные характеристики канальных усилителей определяются параметрами цепей отрицательных обратных связей, включенных между выводами 13, 1 и 9, 7, а коэффициенты усиления — сопротивлениями резисторов R3 и R4.

Усилители воспроизведения могут входить в более крупные микросхемы, объединяющие в себе несколько узлов магнитофона. Такие структуры будут рассмотрены ниже.

Микросхемы для построения усилителей записи

Одним из требований, предъявляемых к усилителям записи, является их высокое выходное сопротивление, благодаря которому они работают как генераторы тока. Естественно, что в таком качестве не может выступать любая усилительная микросхема. Кроме того, необходима возможность изменения параметров корректирующих цепей при использовании разных типов магнитных лент и различной скорости записи. Если динамический диапазон записываемых сигналов велик, возникает потребность в системе автоматического регулирования уровня записи (АРУЗ).

На рис. 3.23 показаны структурная схема и схема включения микросхемы LA3220, применяемая в музыкальном центре JVC UX-T20.

Входами левого и правого каналов записи служат выводы 1С342/5Д0, а выходами- 1С342/2ДЗ. Корректирующие RLC-цепи, определяющие вид АЧХ, включены в цепи отрицательных обратных связей усилителей, то есть соединены с выводами 1С342/2Д и 1С342/11Д При смене типа магнитной ленты на базы ключевых транзисторов Q143 и Q243 поступает управляющее напряжение RCRO2, и производится коммутация дополнительных корректирующих цепочек R152R153C157 и R252R253C257, изменяющих постоянные времени трактов записи. Каскады АРУЗ выполнены независимо от основных усилителей записи. Для их работы следует подать сигнал, пропорциональный среднему уровню сигналов в каналах, на вывод IC342/7. Регулировка уровня записи производится с помощью изменения выходных сопротивлений каскадов АРУЗ (выходы IC342/6.9), включенных параллельно цепям прохождения записываемых сигналов. Для отключения схемы АРУЗ применяется ключевой транзистор Q343. Если на его базу подать напряжение высокого логического уровня, он открывается, и низкое выходное сопротивление перехода «коллектор-эмиттер» шунтирует вывод управления IC342/7.

Из отечественных разработок подобных микросхем можно назвать ИМС К157УП1 и К157УП2. Эти модификации различаются расположением выводов и полярностью управляющего напряжения системы АРУЗ. На рис. 3.24 представлена структурная схема названных микросхем. Нумерация выводов приведена для ИМС К157УП1. Схема содержит два канала стереофонического тракта записи, состоящие из предварительных УЗ с цепями регулировки усиления и микрофонных усилителей. Ее достоинством служит низкий уровень собственных шумов. Перегрузочная способность по микрофонному входу составляет 36 дБ, а по входу предварительного усилителя записи — 16 дБ.

Микросхемы для построения полных трактов записи/воспроизведения

В некоторых моделях магнитофонов применяют совмещенный тракт записи/воспроизведения, где одни и те же каскады усиления используют с помощью коммутирующих элементов как в режиме воспроизведения, так и в режиме записи. Это необходимо, чтобы соблюсти определенный компромисс между требованиями, предъявляемыми к усилителям. В высококачественной аппаратуре подобные схемные решения не используются.

Существуют интегральные микросхемы (табл. 3.5), содержащие как элементы совмещенного тракта, так и каскады, предназначенные для раздельной работы в режимах воспроизведения и записи. При наличии каскадов усилителей низкой частоты и схем управления электродвигателем они позволяют создать магнитофон при минимуме дополнительных схемных элементов.

На рис. 3.25 приведены структурная схема и схема включения микросхемы СХА1278. В режиме воспроизведения сигналы с магнитных головок поступают на выводы 3 и 22, являющиеся входами предварительных усилителей воспроизведения (ПУВ). Конденсаторы С11 и С21 влияют на вид амплитудно-частотной характеристики в области высоких частот. Коррекция АЧХ тракта на средних частотах осуществляется в следующем каскаде усиления (У) навесными RC-элементами, подключаемыми к выводам 4-6 и 19-21. Выводы 6 и 19 могут служить линейными выходами тракта воспроизведения.

Скачать файл

Выбери свой ВУЗ

• АлтГТУ 419
• АлтГУ 113
• АмПГУ 296
• АГТУ 267
• БИТТУ 794
• БГТУ «Военмех» 1191
• БГМУ 172
• БГТУ 603
• БГУ 155
• БГУИР 391
• БелГУТ 4908
• БГЭУ 963
• БНТУ 1070
• БТЭУ ПК 689
• БрГУ 179
• ВНТУ 120
• ВГУЭС 426
• ВлГУ 645
• ВМедА 611
• ВолгГТУ 235
• ВНУ им. Даля 166
• ВЗФЭИ 245
• ВятГСХА 101
• ВятГГУ 139
• ВятГУ 559
• ГГДСК 171
• ГомГМК 501
• ГГМУ 1966
• ГГТУ им. Сухого 4467
• ГГУ им. Скорины 1590
• ГМА им. Макарова 299
• ДГПУ 159
• ДальГАУ 279
• ДВГГУ 134
• ДВГМУ 408
• ДВГТУ 936
• ДВГУПС 305
• ДВФУ 949
• ДонГТУ 498
• ДИТМ МНТУ 109
• ИвГМА 488
• ИГХТУ 131
• ИжГТУ 145
• КемГППК 171
• КемГУ 508
• КГМТУ 270
• КировАТ 147
• КГКСЭП 407
• КГТА им. Дегтярева 174
• КнАГТУ 2910
• КрасГАУ 345
• КрасГМУ 629
• КГПУ им. Астафьева 133
• КГТУ (СФУ) 567
• КГТЭИ (СФУ) 112
• КПК №2 177
• КубГТУ 138
• КубГУ 109
• КузГПА 182
• КузГТУ 789
• МГТУ им. Носова 369
• МГЭУ им. Сахарова 232
• МГЭК 249
• МГПУ 165
• МАИ 144
• МАДИ 151
• МГИУ 1179
• МГОУ 121
• МГСУ 331
• МГУ 273
• МГУКИ 101
• МГУПИ 225
• МГУПС (МИИТ) 637
• МГУТУ 122
• МТУСИ 179
• ХАИ 656
• ТПУ 455
• НИУ МЭИ 640
• НМСУ «Горный» 1701
• ХПИ 1534
• НТУУ «КПИ» 213
• НУК им. Макарова 543
• НВ 1001
• НГАВТ 362
• НГАУ 411
• НГАСУ 817
• НГМУ 665
• НГПУ 214
• НГТУ 4610
• НГУ 1993
• НГУЭУ 499
• НИИ 201
• ОмГТУ 302
• ОмГУПС 230
• СПбПК №4 115
• ПГУПС 2489
• ПГПУ им. Короленко 296
• ПНТУ им. Кондратюка 120
• РАНХиГС 190
• РОАТ МИИТ 608
• РТА 245
• РГГМУ 117
• РГПУ им. Герцена 123
• РГППУ 142
• РГСУ 162
• «МАТИ» — РГТУ 121
• РГУНиГ 260
• РЭУ им. Плеханова 123
• РГАТУ им. Соловьёва 219
• РязГМУ 125
• РГРТУ 666
• СамГТУ 131
• СПбГАСУ 315
• ИНЖЭКОН 328
• СПбГИПСР 136
• СПбГЛТУ им. Кирова 227
• СПбГМТУ 143
• СПбГПМУ 146
• СПбГПУ 1599
• СПбГТИ (ТУ) 293
• СПбГТУРП 236
• СПбГУ 578
• ГУАП 524
• СПбГУНиПТ 291
• СПбГУПТД 438
• СПбГУСЭ 226
• СПбГУТ 194
• СПГУТД 151
• СПбГУЭФ 145
• СПбГЭТУ «ЛЭТИ» 379
• ПИМаш 247
• НИУ ИТМО 531
• СГТУ им. Гагарина 114
• СахГУ 278
• СЗТУ 484
• СибАГС 249
• СибГАУ 462
• СибГИУ 1654
• СибГТУ 946
• СГУПС 1473
• СибГУТИ 2083
• СибУПК 377
• СФУ 2424
• СНАУ 567
• СумГУ 768
• ТРТУ 149
• ТОГУ 551
• ТГЭУ 325
• ТГУ (Томск) 276
• ТГПУ 181
• ТулГУ 553
• УкрГАЖТ 234
• УлГТУ 536
• УИПКПРО 123
• УрГПУ 195
• УГТУ-УПИ 758
• УГНТУ 570
• УГТУ 134
• ХГАЭП 138
• ХГАФК 110
• ХНАГХ 407
• ХНУВД 512
• ХНУ им. Каразина 305
• ХНУРЭ 325
• ХНЭУ 495
• ЦПУ 157
• ЧитГУ 220
• ЮУрГУ 309

Микрофонный усилитель на маломощных транзисторах. Активный микрофонный усилитель

Микрофонные усилители своими руками.

Усилитель для компьютерного микрофона с фантомным питанием.

Завел себе на комп такую ​​программу как Skype. Но вот одна незадача: нужно держать микрофон возле рта, чтобы собеседник вас хорошо слышал. Решил, что чувствительности микрофона не хватает. И я решил сделать усилитель усилителя.

Поиск в Интернете дал десятки схем усилителей. Но все они нуждались в отдельном источнике питания. Хотел сделать усилитель без дополнительного источника, питающийся от самой звуковой карты. Что бы не пришлось менять батарейки или тянуть дополнительные провода.
Прежде чем сражаться с врагом, нужно знать его в лицо. Поэтому у меня накопилась информация в интернете об устройстве микрофона: https://oldoctober.com/ru/microphone. В статье рассказывается, как сделать компьютерный микрофон своими руками. При этом саму идею я позаимствовал: нет необходимости ломать готовое устройство для своих экспериментов, если это можно сделать самому. Краткий пересказ статьи сводится к тому, что компьютерный микрофон представляет собой электретный капсюль. Электретный капсюль с электрической точки зрения представляет собой полевой транзистор с открытым исходным кодом. Этот транзистор питается от звуковой карты через резистор, который также является преобразователем сигнального тока в напряжение. Два уточнения к статье. Во-первых, резистора в цепи стока в капсюле нет, сам видел, когда разбирал. Во-вторых, подключение резистора и конденсатора сделано в кабеле, а не в звуковой карте. То есть один выход используется для питания микрофона, а второй — для приема сигнала. То есть получается примерно такая схема

Здесь слева на картинке — электретный капсюль (микрофон), справа — звуковая карта компьютера.
Многие источники пишут, что микрофон питается от напряжения 5В. Это неправда. В моей звуковой карте это напряжение было 2,65В. Когда выход питания микрофона был закорочен на землю, ток составлял около 1,5 мА. То есть резистор имеет сопротивление около 1,7 кОм. Именно от такого источника и требовалось питание усилителя.
В результате экспериментов с микрокапом родилась такая схема.

Питание капсулы осуществляется через резисторы R1, R2. Для предотвращения отрицательной обратной связи на сигнальных частотах используется конденсатор С1. На капсюль подается напряжение питания, равное падению напряжения на p-n переходе. Сигнал с капсюля выделяется на резисторе R1 и подается на базу транзистора VT1 для усиления. Транзистор включен по схеме с общим эмиттером с нагрузкой на резисторы R2 и резистор в звуковой плате. Отрицательная обратная связь по постоянному току через R1, R2 обеспечивает относительное постоянство тока через транзистор.

Вся конструкция была собрана методом поверхностного монтажа непосредственно на капсюль микрофона. По сравнению с микрофоном без усилителя сигнал увеличился примерно в 10 раз (22 дБ).

Вся конструкция была обернута сначала бумагой для изоляции, а затем фольгой для экранирования. Фольга имеет контакт с телом капсюля.

Микрофонный усилитель с однопроводным питанием.

Микрофон с предусилителем, помещенный в корпус, требует подключения к устройству силовых проводов (в дополнение к экранированному сигнальному проводу). С конструктивной точки зрения это не очень удобно. Количество соединительных проводов можно уменьшить, подав питающее напряжение по тому же проводу, по которому идет сигнал, т.е. по центральной жиле кабеля. Именно такой способ питания используется в предлагаемом вниманию читателей усилителе. Принципиальная его схема показана на рисунке.

Усилитель предназначен для работы от электретного микрофона любого типа (например, МКЭ-3). Питание на микрофон подается через резистор R1. Звуковой сигнал с микрофона подается на базу транзистора VT1 через разделительный конденсатор С1. Необходимое смещение на базе этого транзистора (около 0,5 В) задается делителем напряжения R2R3. Усиленное напряжение звуковой частоты выделяется на нагрузочном резисторе R5 и далее подается на базу транзистора VT2, входящего в составной эмиттерный повторитель, собранный на транзисторах VT2 и VT3. Эмиттер последнего подключается к верхнему контакту разъема ХР1 (выход усилителя), к которому подключается центральная жила соединительного экранированного кабеля, оплетка которого соединяется с общим проводом. Отметим, что наличие эмиттерного повторителя на выходе предварительного усилителя значительно снижает уровень помех на микрофонном входе.

Рядом с входным разъемом устройства, к которому подключен микрофон, монтируются еще две детали: нагрузочный резистор R6, через который подается питание, и разделительный конденсатор С3, служащий для отделения звукового сигнала от постоянной составляющей напряжение питания.
Схемное решение, использованное в данном усилителе, обеспечивает автоматическую установку и стабилизацию режима его работы. Давайте посмотрим, как это происходит. После включения питания напряжение на верхнем выводе разъема ХР1 возрастает примерно до 6 В. При этом напряжение на базе транзистора VT1 достигает порога его открытия 0,5 В и через него начинает протекать ток транзистор. Возникающее при этом падение напряжения на резисторе R5 вызывает открытие составного эмиттерного повторителя транзистора. В результате увеличивается общий ток усилителя, а вместе с ним увеличивается и падение напряжения на резисторе R6, после чего режим стабилизируется.

Поскольку коэффициент усиления по току составного эмиттерного повторителя (он равен произведению коэффициентов усиления по току транзисторов VT2 и VT3) может достигать нескольких тысяч, стабилизация режима очень жесткая. Усилитель в целом работает как стабилитрон, фиксируя выходное напряжение на уровне 6 В независимо от напряжения питания. Однако при использовании источника питания с другим напряжением необходимо подобрать резисторы делителя R2R3 так, чтобы напряжение на верхнем выводе разъема ХР1 было равно половине напряжения питания. Любопытно, что режим практически невозможно изменить регулировкой сопротивления нагрузочного резистора R5. Падение напряжения на нем всегда равно суммарному напряжению открытия транзисторов составного эмиттерного повторителя (около 1 В), а изменения его сопротивления приводят лишь к изменению тока через транзистор VT1. То же самое относится и к резистору R6.

Еще интереснее работа усилителя в режиме усиления переменного тока. Напряжение звуковой частоты с нижнего вывода резистора R5 передается эмиттерным повторителем с очень небольшим затуханием на верхний вывод — выход усилителя. При этом ток через резистор постоянный и почти не колеблется со звуковой частотой. Другими словами, единственный усилительный каскад оказывается нагруженным на генератор тока, т.е. на очень большое сопротивление. Входное сопротивление повторителя также очень велико, и, как следствие, коэффициент усиления очень высок. При спокойном разговоре перед микрофоном амплитуда выходного напряжения может достигать нескольких вольт. Цепочка R4C2 не пропускает переменную составляющую сигнала звуковой частоты в цепь питания микрофона и делителя напряжения.

Однокаскадный усилитель вообще не склонен к самовозбуждению и поэтому расположение деталей на плате особого значения не имеет, желательно разместить только вход и выход с разных концов платы.

Налаживание сводится к подбору резисторов делителя R2R3 до получения на выходе половины питающего напряжения. Полезно также подобрать резистор R1, ориентируясь на лучшее звучание сигнала, снимаемого с микрофона. Если входное сопротивление радиоустройства, с которым используется этот усилитель, меньше 100 кОм, емкость конденсатора С3 следует соответственно увеличить.

Подключение динамического микрофона к микрофонному входу звуковой карты компьютера.

Микрофонный вход звуковой карты предназначен для подключения электретного микрофона. Назначение контактов разъема микрофонного входа показано на рис. 1. Звуковой сигнал подается на звуковую карту через контакт TIP. Питание электретного микрофона подается через резистор R на контакт RING. Штыри TIP и RING соединены вместе в микрофонном кабеле.

Рис. один

Почти все мультимедийные микрофоны $2-$4 подходят только для распознавания речи, телефонии и т.д. Хотя эти микрофоны обычно высокочувствительны, они имеют высокий уровень нелинейных искажений, недостаточную перегрузочную способность, а также круговую диаграмму направленности (т.е. , они одинаково хорошо воспринимают сигналы с любого направления). Поэтому при записи вокала в домашних условиях необходимо использовать остронаправленный динамический микрофон, чтобы минимизировать посторонние шумы от вентилятора. системный блок и другие источники.

Динамический микрофон можно подключить непосредственно к микрофонному входу звуковой карты. Сигнальный провод микрофонного кабеля необходимо припаять к контакту TIP, экран — к контакту GND, а контакт RING оставить свободным. Если у микрофона два сигнальных контакта — ГОРЯЧИЙ и ХОЛОДНЫЙ, то контакт ГОРЯЧИЙ соедините с контактом НАКОНЕЧНИК, а контакт ХОЛОДНЫЙ соедините с GND. Поскольку чувствительность динамического микрофона низкая по сравнению с электретным микрофоном, достаточный уровень записи достигается только при расположении микрофона на расстоянии 3-5 сантиметров от губ исполнителя. Это не всегда приемлемо, так как некоторые типы микрофонов будут «плеваться», несмотря на встроенную ветрозащиту. Такие микрофоны необходимо располагать дальше от исполнителя, а для получения достаточного уровня записи использовать предусилитель. Схема простейшего предусилителя с питанием от разъема микрофонного входа показана на рис. 2.9.0009

Рис. 2

Эта схема у меня работает прилично со следующими номиналами: R1, R3 — 100 кОм, R2 — 470 кОм, С1, С2 — 47 мкФ, VT1 — кт3102ам (можно заменить на кт368, кт312, кт315).
Схема построена на классическом транзисторном каскаде с общим эмиттером. Нагрузкой каскада является резистор R звуковой карты (рис. 1). Коэффициент усиления зависит от параметров транзистора VT1, номинала резистора обратной связи R2 и номинала резистора R звуковой карты. Конденсатор C1 необходим для развязки по постоянному току. Резистор R1 служит для устранения щелчков при подключении микрофона «на ходу», при желании его можно исключить.

При ближайшем рассмотрении оказалось, что на выводе TIP микрофонного входа моего SB LIVE 5.1 ​​присутствует постоянное напряжение около 2 В. Причину исследовать не удалось, и характерно ли это только для моего копия звуковой карты или для всех. Но совершенно точно, что работоспособность схемы практически не меняется при исключении элементов С2, R3.

Преимуществом этой схемы является ее простота. К недостаткам можно отнести большие нелинейные искажения — около 1% (1 кГц) при 1 мВ на входе. Снизить нелинейные искажения до 0,1% можно, используя дополнительный резистор 100 Ом, включенный между эмиттером транзистора VT1 и шиной GND, при этом коэффициент усиления уменьшается с 40 дБ до 30 дБ. Изменения показаны на рис. 3.

Рис. 3

Более высокие параметры можно получить при использовании внешнего микрофонного усилителя с автономным питанием, подключаемого к линейному входу звуковой карты. Например — собранный по схеме с симметричным входом.

Микрофонный усилитель своими руками.

Наверное, у многих из вас возникала потребность в записи звука на компьютер, например, при озвучивании видеороликов или создании клипов. Использование китайского недорогого ширпотреба категорически нежелательно, во-первых, из-за достаточно низкой чувствительности, во-вторых, качества звука
получается *грязно*, иногда даже собственный голос становится неузнаваемым.
Высокие частоты имеют значительный и неоправданный завал, а их стойкость оставляет желать лучшего.
Качественный микрофон, — увы, не по карману!

Но выход есть! У многих есть старые, еще советские динамические микрофоны, типа МД-52 или подобные. И даже при их отсутствии эти экземпляры можно купить за *сущие копейки*. Не пытайтесь подключать такие микрофоны напрямую к звуковой карте — слишком низкое напряжение ЗЧ на выходе. Поэтому используем простейший микрофонный усилитель, на широко распространенной микросхеме К538УН3, его стоимость менее 50 руб. Но мы использовали старую микросхему, выпаянную из древней кассетной магнитолы. Напрямую сама микросхема подключена по типовой, общепринятой схеме включения, с максимальным коэффициентом усиления. Усилитель питается напрямую от компьютера, напряжение питания 12 В, хотя работоспособность сохраняется и при — 5В, в этом случае питание можно брать с разъема USB.

Микрофонный усилитель. Схема.

Конденсаторы электролитические — любые, на напряжение 16В. Значение емкости конденсаторов можно изменять в небольших пределах. Устройство можно собрать с помощью простой навесной установки.

Без настройки, усилитель не требует и не нуждается в экранировании. Но желательно использование экранированных кабелей и не слишком длинных. Пробные тесты показали относительно низкий уровень собственных шумов, достаточно высокую чувствительность и очень приличное качество звука даже на встроенных компьютерных звуковых картах типа AC9.7. Динамический диапазон около 40 дБ. Для записи звука на компьютер мы использовали программу Sound Forge.

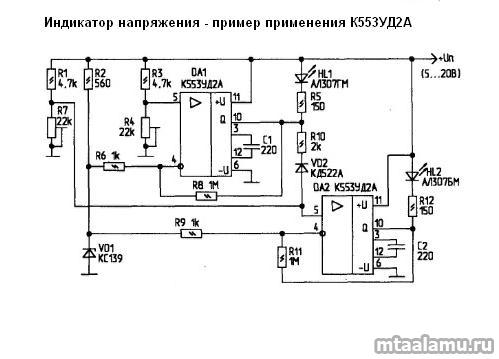

Ну и еще несколько схем для статей в довесок.

Чистого звука вам!

Недавно был обзор на микрофонный усилитель на MAX9814.
Отзыв вызвал много комментариев, а это значит, что интерес к теме есть.
Год назад мне тоже пришлось усиленно «курить» эту тему, так как мой хороший друг, сразу после того, как решил вести свой канал на ютубе, столкнулся с проблемой записи звука.
Дело в том, что обычные компьютерные микрофоны на электретных капсюлях, в изобилии представленные в компьютерных магазинах, более-менее сносно работают только в скайпе, но совершенно не подходят для озвучки в программах видеозахвата с экрана, которыми обычно пользуются блогеры. создание видеороликов для YouTube.
Такие программы, как Bandicam, FastStone Capture, плохо работают с этими микрофонами. Звук пишется очень и очень тихо. Уровня звука в записях просто катастрофически не хватает и никакие программные ухищрения не спасут ситуацию.
Мой друг боролся с этой напастью сначала самостоятельно, перепробовал несколько электретных микрофонов из компьютерных магазинов — результат нулевой и обратился ко мне — что делать?
Мы вместе начали изучать эту тему. Порылись в интернете — цены на более-менее подходящие для блогеров микрофоны начинаются на Али от 3 тысяч. Конечно, есть и дешевле, но микрофоны с рекомендациями стоят около 3 тысяч и выше. Мой друг не был готов выкладывать такие деньги, потому что на данном этапе задача была просто попробовать записать первое видео.
Стали искать более демократичные варианты и на Али наткнулась на платку микрофонного усилителя MAX9812.
Платок заказывали, но когда еще влезет, а результат нужен был здесь и сейчас.
Итак, дальнейший поиск привел к статье Николай Сухов по IXBT — Complementary Si/Ge SRPP в электретном предусилителе или мастер-класс по Microcup-11 в аудиофильской практике.
Ниже схема и картинка оттуда. Во всех случаях в качестве активного элемента Q2 использовался транзистор КТ3102, а вместо ГТ310Б — транзисторы КТ3107, ГТ322, МП39.B были опробованы и показали хорошие результаты без каких-либо других изменений в схеме, как транзистор Q1.

Припаял к нему наспех, навесным креплением, усилок по этой схеме на КТ3102 и КТ3107, который тут же заработал от фантомного питания звуковой карты имеющегося на микрофонном входе. Все это он умудрился впихнуть в головку дешевого магазинного электретного микрофона, который у него уже был. вот так

Был доволен до безумия!))) Конечно! Столько денег сэкономил!

Ну раз уж мне стало известно о такой проблеме, то решил сделать себе такой вариант микрофона. Пригодится?)
Купил обычный электретный капсюль,

тоже, навес,

Такую же схему от Сухова спаял и все это дело вставил в кусок латунной трубки.

В качестве подставки я использовал подсвечник, валявшийся без дела в шкафу. В итоге получился вот такой гламурный микрофон. Набалдашник (ветрозащита) надел для придания законченного вида.

Потом примерно через месяц Али пришел с платкой микрофонного усилителя MAX9812. Ей было мало фантомного питания от компа, нужно было внешнее. Долго думал над дизайном. Решение пришло при посещении магазина Fix Price. Продаются замечательные светодиодные лампы на батарейках, которые имеют батарейный отсек на 3 элемента АА с кнопкой ON-OFF и гибкую подставку, на которую можно прикрепить голову с микрофоном.

Схема подключения MAX9Плата 812 с внешним питанием от 3 до 5 Вольт и штекером 3.5 Jack

Так как выходной сигнал микрофона с усилителем намного выше, есть смысл подключать его не в микрофон, а в линейный вход звуковой карты, которая имеет лучшие параметры, чем микрофонный вход. У меня нет линейного входа, поэтому я использую микрофонный вход.
Сам платок чудесно вошел в кусок трубки от медицинского шприца на 5 мл. В резиновом поршне шприца проделал отверстие, в которое с натягом и с герметиком воткнул гибкую подставку лампы и вуаля! продукт готов! Внутрь трубки кладу свернутую кольцом бумажку, чтобы закрыть припаянные к плате провода. По идее бумажной трубкой можно закрыть все внутренности. Я прикрыл только провода, потому что на платке есть миниатюрный светодиод. Думал, что будет красиво светиться, а оказалось, что светит очень слабо, эффекта нет, поэтому есть смысл поставить в голову более яркий отдельный светодиод, тогда получится довольно красиво, как и микрофоны в залы заседаний наших уважаемых депутатов. Также на наконечник можно надеть какую-нибудь ветрозащитную бомбу. Все это было в планах, но, как обычно, если не сделать сразу, то уже никогда не сделаешь.)

Сладкая парочка — MAX9812 против комплементарного Si/Ge SRPP от Н. Сухова.

— Наконец, протоколы испытаний. Первый из них был сделан в декабре 2017 года, когда была собрана и протестирована схема на дискретных элементах по статье Н. Сухова, приведенной в начале обзора. Запись непрерывная, но состоит из 7 фрагментов. В качестве элемента Q2 везде использовался транзистор КТ3102, а вместо Q1 последовательно впаивались КТ3107, ГТ322, ГТ328, ГТ346, МП39Б и, наконец, снова устанавливался КТ3107. Другие элементы схемы не менялись, режимы не регулировались, уровень записи не регулировался. Неплохие результаты на транзисторах 3107, GT322, MP39Б показал лучший результат, на мой субъективный взгляд, у транзистора МП39Б. В итоге я использовал его в готовой конструкции микрофона, которую собрал в корпусе из латунной трубки. Итак, давайте послушаем. Начало записи «голая капсула», поэтому звук очень тихий, но это

Еще одна запись была сделана при подготовке этого материала. Вот так звучит китайская сборка MAX9812 с внешним питанием от трех элементов АА и подключенным к микрофонному входу ноутбука.

И, последняя, ​​тоже свежая, запись чисто для беглого сравнения звука MAX9812 и усилителя на дискретной рассыпке по Сухову. Напомню, что активные элементы в схеме КТ3102+МП39Б

Надеюсь, что предоставленная информация будет кому-то полезна. Всем удачи.

Планирую купить +33 Добавить в избранное Понравился обзор +78 +120

Для эстрадных оркестров, школьных радиоцентров или домофонов часто требуется предварительный усилитель для микрофона с низким импедансом или динамическая головка, используемая в той же роли. Схемы таких усилителей предлагает журнал Funkamater (ГДР).

Первый, самый простой, используется, когда микрофон находится далеко от основного усилителя. Напряжение питания 7,5-12 В подается на предварительный усилитель по «звуковому» кабелю с заземленной оплёткой. Транзисторы (V1 и V2) сильно усиливают сигнал. Конденсатор С2 устраняет самовозбуждение. Режим работы устанавливается с помощью подстроечного резистора R3 таким образом, чтобы на коллекторе V2 было «половинное» напряжение питания. Потребляемый ток = 1,5 мА.

Второй усилитель предназначен для работы с качественным оборудованием. При увеличении сопротивления R5 = 100 кОм усиление прибора максимально (51 дБ). Чувствительность 3-8 мВ, оптимальное сопротивление микрофона = 200 Ом. В верхней точке R2 напряжение = +6 В, а на коллекторе V1 напряжение примерно +2 В.

Оба усилителя собраны из мелких деталей и помещены в жестяные корпуса размером со спичечный коробок и заземлены. Кремниевые транзисторы применяются в устройствах малой мощности: V1 малошумящие, например КТ312Б, V2 — КТ306, КТ315, КТ342 с любым буквенным индексом. Журнал «М-К» №2, 1985 г.

Нештатная активация микрофона.

Размещение микрофонного усилителя в непосредственной близости от микрофона снижает требования к экранированию соединительных проводов и улучшает соотношение сигнал/шум. Однако при этом возникает новая проблема, связанная с питанием микрофона с усилителем. Встроенный аккумулятор требует частой замены, а использование дополнительного кабеля питания не всегда удобно.

На рисунке представлена ​​схема двухкаскадного микрофонного усилителя, питание которого осуществляется по сигнальному проводу. В этом случае к основному усилителю R4 нужно добавить только один резистор, служащий нагрузкой микрофонного усилителя и разделительного конденсатора С2.

https://pandia.ru/text/78/153/images/image004_83.jpg»>

Стоит недорого, стоит около 120 руб.

А вот его схема:

https://pandia. ru/text/78/153/images/image006_61.jpg»>

Рис. 4 . Схема подключения микрофонного усилителя.

Еще разные микроусилители на микросхемах

Эти усилители служат для усиления сигналов, имеющих небольшое значение (0,2-2 мВ). Входное сопротивление микрофонного усилителя, обеспечивающее максимальное отношение сигнал/шум, выбрано равным 3-кратному внутреннему сопротивлению.

Довольно простая схемная реализация микрофонного усилителя получается при использовании операционного усилителя. Операционный усилитель следует выбирать исходя из минимального значения шума, подаваемого на вход. Из отечественных операционных усилителей больше других подходят КМ551УД2А (Uвх шум = 1 мкВ) или К157УД2 (Uвх шум = 1,6 мкВ). Из зарубежных операционных усилителей можно рекомендовать NE5532.

Входное напряжение 1 мВ,
Номинальное выходное напряжение 100 мВ,
Отношение сигнал/шум = 56 дБ,
Диапазон рабочих частот, Гц,
Гармонические искажения 0,05%

Операционный усилитель подключен по схеме инвертирующего усилителя . Коэффициент усиления определяется соотношением резисторов R1/R2 и равен 100 Ом. При замене операционного усилителя К157УД2 на КМ551УД2А отношение сигнал/шум увеличится до 60 дБ.

https://pandia.ru/text/78/153/images/image009_117.gif»>

На рис.3 представлена ​​схема микрофонного усилителя с симметричным входом, в котором функции трансформатора выполняет дифференциальный усилитель на операционном усилителе DA1.

На DA2 собран сумматор двух сигналов Шумоподавление будет тем больше, чем выше степень согласования резисторов R3 и R4, R6 и R7, R8 и R9, R10 и R12, R11 и R13

Микрофонный усилитель имеет следующие параметры:
Номинальное входное напряжение = 2 мВ,
Номинальное выходное напряжение = 100 мВ,
Отношение сигнал/шум 60 дБ,
Гармонические искажения 0,5%,
Частотная характеристика, Гц,
Минимальное сопротивление нагрузки = 10 кОм

Коэффициент усиления микрофонного усилителя зависит от положения переключателя С1.

При разомкнутом выключателе K = 50, при замкнутом выключателе = 100.

End Millenium — это усилитель мощности высокого класса с диапазоном мощности от 99 до 300 Вт (при сопротивлении 8 Ом). Использование качественных усилителей класса А/В достигается рядом схемных решений. В первую очередь обращает на себя внимание отсутствие каких-либо цепей обратной связи, так как если она и исправляет ошибку принятого на вход сигнала, то после нее уже необратимая. Простая схемотехника в сочетании с высоким качеством компонентов обеспечивает короткий путь прохождения сигнала от входа до выхода. Использование высокотехнологичных компонентов можно отметить применением полипропиленовых конденсаторов, многоэмиттерных биполярных транзисторов и миниатюрных резисторов на стеклянной подложке.

Высокие частоты диапазона легко воспроизводятся сверхбыстрым усилителем (линейность до > 500 000 Гц), а использование четырехступенчатого туннеля на выходе дает фирменную быструю передачу низких частот. Общая сцена хорошо детализирована и прозрачна.

Принципиальная схема сборки усилителя Конец тысячелетия:

На принципиальной схеме видно, насколько просто реализована идея усилителя. Отсутствие цепей обратной связи (100% без ОС), отсутствие конденсаторов и других компонентов, вносящих искажения в сигнал в цепях сигнального тракта. Частотная характеристика линейна от постоянного тока до самой высокой частоты сигнала — 500 000 Гц. Возможно, это самый быстрый усилитель, который вы когда-либо слышали! Любая часть музыкального сопровождения от самого глубокого баса до мельчайших переходов передается усилителем с легкостью.

Плата усилителя также содержит дополнительные функции, такие как защита от постоянного напряжения и защита от постоянного напряжения. короткое замыкание на выходе. Защита отслеживает появление любых перегрузок на выходе и отключает усилитель на несколько секунд. Ограничения по току или сигналу не используются. При обнаружении ошибки устройство автоматически выключается и ждет нормализации ситуации. Затем он включится и продолжит воспроизведение. Эта система настолько эффективна, что может закоротить выход на несколько дней!

Благодаря новой топологии усилителя, которая, по сути, в некоторых аспектах разрушает общепринятые принципы, стало возможным построить усилитель с хорошо управляемой звуковой картиной, подвижной сценой с высокой степенью детализации по доступной цене. Низкая стоимость достигается в основном за счет того, что сборку вы производите самостоятельно.

Четырехкаскадный туннельный выходной каскад позволяет точно передавать усиленный сигнал от источника на головку звуковой головки. Не только запустить движение мембраны, но и остановить его за микросекунду.

100% отсутствие ОС = 100% музыкальность

Мягкий, почти камерный звук — в основном заслуга схемотехники усилителя, которая не содержит привычной в таких случаях схемы обратной связи. Этот принцип конструкции обычно называют 100% разомкнутым контуром, а также он используется в конструкции высококачественных усилителей других марок (обычно очень дорогих).

В обычных усилителях (со схемой обратной связи) типичным подходом является использование схем с высоким коэффициентом усиления (Kos до 100 000) и большой степенью искажения сигнала для достижения требуемого коэффициента усиления по напряжению. Сравнивая форму выходного сигнала с формой входного сигнала, можно исправить ошибку передачи и, таким образом, уменьшить измеренное гармоническое искажение. Однако такая ошибка не может быть исправлена ​​до тех пор, пока она не будет обнаружена и воспроизведена звуковой головкой, которая также связана с искаженным сигналом. Это можно сравнить с попыткой заглушить волны в бассейне, создав такие же волны в противофазе. Непрактично, и волны имеют слишком низкую частоту по сравнению со временем, которое требуется корректирующим волнам, чтобы достичь другой стороны бассейна.

Другая проблема возникает, когда вы пытаетесь линеаризовать сигнал, усиленный нелинейным (искажающим сигнал) элементом. Существует неизбежная модуляция, ранее называемая интермодуляционным искажением сигнала. Это досадное недоразумение можно охарактеризовать так, как будто два вокалиста поют одновременно, а третий слышит негармоничный, надоедливый тон. В лучшем случае от этого можно избавиться за счет потери частотного диапазона, но это все равно потеря. Другой способ услышать интермодуляционные искажения в обычном усилителе — увеличить или уменьшить громкость сигнала.

С другой стороны, Millennium воспроизводит сигнал независимо от уровня громкости и динамического диапазона. Здесь используется совершенно другой принцип коррекции искажений. В схемах без обратной связи невозможно избавиться от искажений, если они уже произошли, поэтому принимаются все меры для предотвращения их появления. Ультралинейные полупроводники, высокостабильные резисторы, отсутствие конденсаторов и контурные печатные платы для всех цепей аудиосигналов. Все компоненты, используемые в конструкции, высочайшего качества от признанных лидеров рынка, что также можно найти только в высококачественных усилителях в запредельной ценовой категории.

В результате получается не перегруженная сложностью схема и чистый звук без модуляции, но с хорошей детализацией и музыкальной динамикой.

Z-транзистор английского производства представляет собой биполярный вертикальный транзистор, основанный на технологии, обычно применяемой для производства МОП-транзисторов. Однако он имеет гораздо более низкое сопротивление перехода (Re или Rs), чем полевой или полевой МОП-транзистор, и, таким образом, вносит меньше искажений в сигнал.

Пренебрежимо малая емкость перехода (6 пФ) и очень низкий коэффициент шума также являются преимуществом.

Millennium High Voltage Circuits

Изначально Millennium был задуман как усилитель мощностью 120 Вт при сопротивлении 8 Ом или 240 Вт при сопротивлении 4 Ом с трансформаторным питанием 33-0-33 В. Но, добавив дополнительные модули выходного каскада, вы можете использовать его для более высокой мощности или более низких сопротивлений нагрузки (до 1 Ом). При питании усилителя 40-0-40: один дополнительный модуль дает 180 Вт на 8 Ом нагрузки, два модуля по 350 Вт на 4 Ом. При питании 50-0-50 Вольт: три модуля — 250 Вт на 8 Ом, 500 Вт на 4 Ом.

Детали дополнительного модуля размещены на отдельной плате, которая также содержит эмиттерные резисторы и соответствующие шунтирующие конденсаторы для обеспечения стабильности каскада.

Увеличение выходной мощности возможно также за счет снижения сопротивления нагрузки при питании от 33-0-33 Вольт, более 800 Вт при нагрузке 1 Ом.

Во избежание потери качества не рекомендуется использовать дополнительные модули на выходе устройств, которые будут предназначены для воспроизведения ВЧ и СЧ диапазона. Параллельный модуль неизбежно будет иметь отличия в характеристиках транзисторов, что приведет к появлению в сигнале высших гармоник, проявляющихся агрессивным звуком на больших громкостях сигнала. Решением может быть использование отдельных выходов для НЧ и СЧ/ВЧ каналов. Хотя для этого потребуются отдельные акустические системы, большинство современных громкоговорителей имеют эту опцию. При этом один выходной канал будет загружен на СЧ/ВЧ секцию, а ряд дополнительных модулей — на более мощный басовый выход, где высшие гармоники будут отсекаться входным фильтром переменного тока.

Отдельные выходные разъемы входят в стандартную комплектацию наших комплектов мощностью 180 Вт и выше. (Кроме версий с балансным входом, где параллельные выходные каскады все равно не используются)

Дополнительная плата модуля вывода с эмиттерными резисторами и блокировочными конденсаторами — до трех плат одновременно. Они соединены с основной платой проводами питания и ввода/вывода.

«Конец» — самая успешная аудиоконструкция в Скандинавии!

Любой скандинавский радиолюбитель знает дизайн предыдущей версии 3.1. Было продано более 3600 таких комплектов для самостоятельной сборки из 1995 по 1999 год, пока не наступило тысячелетие. Практически все они в настоящее время работают в сотнях различных аудиосистем, подтверждая необычайно высокое качество воспроизведения.

В версии Millennium он улучшен во всех аспектах:

Четырехступенчатый басовый насос с туннельным выходом

Резисторы на стеклянной подложке для лучшей линейности и однородности

Усиление сигнала с помощью специально разработанных Z-транзисторов с очень низким Re и выходом емкость (CC=6pF).

Низкое искажение сигнала благодаря сверхлинейной топологии ядра.

Детализация высоких частот за счет применения блокировочных конденсаторов 4,7 мФ с полипропиленовым сепаратором на шинах питания.

Все дорожки печатной платы, относящиеся к звуковому сигналу, имеют закругленные переходы. Это предотвращает возникновение стоячих волн и способствует более точному и правильному воспроизведению.

Кроме того, компактная доска, изготовленная из высококачественного стекловолокна Fr4, получила несколько дополнительных функций. Отключаемая функция защиты среагирует на появление на выходе постоянного напряжения 5 мВ, а эффективная защита от короткого замыкания сохранит ваш усилитель даже при экстремальных перегрузках.

Система смещения при соблюдении температурного режима при напряжении питания +/- 100 Вольт обеспечивает долговременную работу в любом приложении. Millennium также стабильно работает при понижении напряжения до +/- 10 вольт.

Вопросы питания

Мощность усилителя очень важна для качества воспроизведения!

Если вы думаете о создании идеального блока питания для вашего усилителя, наиболее привлекательным вариантом будет использование блока (шведских) конденсаторов RIFA емкостью от 100 000 мкФ каждый. Добавьте к ним блокировочные индуктивности, чтобы уменьшить зарядные токи, и вы получите лучший блок питания для вашей аудиосистемы.

Однако цена и размер установки при таком подходе делают ее менее привлекательной. Это слишком дорого и занимает примерно столько же места, сколько маленький холодильник. Вот почему мы разработали «Супер-пупер» блок питания в более обтекаемой форме, чем громоздкое, но простое решение от RIFA.

Американские низкоимпедансные конденсаторы емкостью 120 000 мкФ от ChemiCon распределяются для питания мощных и чувствительных сигнальных каскадов отдельно, поэтому любые провалы мощности, вызванные перегрузкой мощных каскадов, не будут отражаться на входных и драйверных цепях.

Кроме того, набор поликарбонатных конденсаторов помогает уменьшить высокочастотный шум от выпрямителя.

Эти два конденсатора по 4,7 мФ отмечены на плате, но теперь они установлены на плате усилителя, а не на блоке питания.

Выход AUX, используется для питания усилителя напряжения и драйверов.

Резерв емкости 120 000 мкФ обеспечивает полную стабильность и достаточную мощность для питания даже критических нагрузок. Бренд ChemiCon ранее был известен как Sprague.

Полная схема усилителя The End Millennium

Scale Не 1: 1

Размер доски: 107×54 мм

Фотография Amplifier Board

«Hatsick Поставленная здесь». «BIAS Testpoint» — Контрольная точка для настройки смещения

Инструкция по сборке

Сборка Миллениума не сложная и не займет много времени.

Начните с высыпания всех деталей из пакета на стол.

Нагрейте паяльник.

Начните с установки низкопрофильных компонентов, таких как резисторы и подстроечные резисторы. Сверьте нумерацию элементов на схеме с написанной на самой плате и сравните с цветовым кодом, напечатанным в таблице на предыдущей странице. Если вы уверены, что все установлено правильно, приступайте к пайке. После этого установите конденсаторы, сначала маленькие, потом большие. Припой.

Два электролита по 470 мФ устанавливаются обратной стороной, не перепутайте полярность, полоса обозначающая минус на обеих сторонах ближнего края платы.

Установите их на плату перед обрезкой выводов и пайкой.

Теперь установите Т9 и драйвера (будьте осторожны, они устанавливаются каждый самостоятельно) настолько высоко, насколько позволяет длина контактов. Они должны быть под прямым углом к ​​доске.

Затем прикрутите драйверы к радиатору с помощью коротких винтов 3 мм и небольших прокладок. Они не должны смазываться и должны плотно прилегать к прокладке без воздушного зазора. На картинке видно, что конденсаторы 4м7 тоже уже установлены, но будет немного проще, если с этим подождать.

Поместите термопрокладку на место установки выходного транзистора и поместите картонные шайбы под крепежные винты. Смазочные материалы использовать нельзя!

Закрепите каждый Sanken в ПРАВИЛЬНОМ месте на плате металлической подложкой к прокладке. Убедиться в отсутствии посторонних включений (стружки, грязи) под прокладкой. Используйте прокладку и винты большего размера. Затяните винты как можно сильнее, не снимая их.

Затем припаяйте их к плате и обрежьте выводы.

Теперь установите конденсаторы 4,7 мФ на обратной стороне платы. Припаяйте входной и выходной провода, как показано на рисунках.

ВНИМАНИЕ!

Если вы используете «супер-пупер» блок питания с отдельными трансформаторами для входных каскадов и драйвера (рекомендуется), не забудьте обрезать проводники к печатной плате между + и Aux+, а также — и Aux-

Подключение входных разъемов (небалансного и балансного соответственно)

Подключение дополнительных модулей к основной плате

Настройка

Подключите мультиметр (мВ) между двумя контрольными точками на плате, см. стр. 10.

Подайте питание на усилитель, пока НЕ ​​подключайте нагрузку.

Установите триммер смещения (501) на 10 мВ, если вы будете использовать усилитель с нагрузкой 8 Ом или 20 мВ на 4 Ом.

Подключите мультиметр к выходным клеммам усилителя. Установите триммер постоянного тока (103) как можно ближе к нулю. Отклонения +/- 50 мВ находятся в пределах допуска при использовании любых динамиков.

Еще раз проверьте напряжение смещения, возможно, его необходимо скорректировать. Отклонение параметра +/- 20% от значения находится в пределах допуска.

Повторите процедуру для другого канала. Если напряжение отличается от указанного, пожалуйста, свяжитесь с LC Audio, прежде чем продолжить.

Подключите колонки к усилителю и начинайте играть! Нужно понимать, что для обкатки усилителя до выхода на рабочий режим требуется 1-2 недели.

Использование защиты от выходного постоянного напряжения

Миллениум имеет встроенную защиту от постоянного напряжения на выходе, которую вы можете использовать по своему усмотрению. При желании его можно отключить или вообще исключить из схемы. Некоторые рекомендации по этому поводу:

Некоторые специалисты склоняются к тому, что схема защиты влияет на передачу низких частот. И в некоторых случаях они правы. Бас становится мягче и более рассеянным. Это связано с тем, что в некоторых усилителях защита срабатывает на частотах среза входного фильтра намного выше необходимых, скажем, 10-20 Гц.

Защита тысячелетия, благодаря нашим стараниям, не влияет на басовую секцию, так как частота среза фильтра ниже 0,5 Гц и вместо обычного для таких случаев первого порядка установлен фильтр второго порядка. Это означает, что граничная характеристика фильтра более крутая и влияние на звуковой сигнал практически отсутствует (на частоте 20 Гц эффект фильтра близок к нулю)

Конденсаторы фильтра С12 и С14 выполнены в пластмассовых корпусах и с немагнитными выводами, так что если через них проходит весь частотный диапазон сигнала, то они выдержат любой, самый требовательный звуковой тест. Однако через них не проходит сигнал выше 0,5 Гц.

При использовании электростатических динамиков необходимо использовать систему защиты, так как их сопротивление постоянному току близко к нулю.

Вы НЕ МОЖЕТЕ использовать систему защиты, если используете обычные динамические системы, так как некоторые из них допускают входное постоянное напряжение до 200 мВ без повреждений.

*Название темы на форуме должно соответствовать виду: Название статьи [обсуждение статьи]

Очень простые и качественные схемы микрофонных усилителей с низковольтным питанием для любых радиолюбительских конструкций

Добрый день уважаемые радиолюбители!
Приветствую вас на сайте «»

В статье собраны схемы простых микрофонных усилителей которые найдут применение и для компьютера , и в караоке, и в качестве простых микрофонных усилителей для различных радиолюбительских устройств .

Немного об используемых микрофонах.
Чаще всего радиолюбители используют в своих устройствах микрофоны двух типов — динамические, или электретные.
Внутреннее обозначение:
— MD — микрофон динамический
— ФЭМ — микрофон конденсаторный, электретный
Диапазон частот у них примерно одинаков, в среднем — 50-16000 Герц.
Чувствительность динамических микрофонов 1-2 мВ/Па, электретных микрофонов 1-4 мВ/Па.
Для работы электретных микрофонов требуется дополнительный источник питания — 1,5-4,5 вольта (питание также необходимо для встроенного в капсюль полевого транзистора, служащего для согласования высокого выходного сопротивления микрофона с низким входным сопротивлением микрофона). усилитель).
Капсюль динамического микрофона имеет низкое выходное сопротивление и низкое напряжение. Поэтому все без исключения динамические микрофоны оснащены встроенным в их корпус повышающим согласующим трансформатором.
Чаще всего в радиолюбительских схемах присутствует блок питания электретных микрофонов, если же нет, то вот типовая схема включения электретного микрофона:

Сопротивление резистора R1 зависит от напряжения питания. Например, вы можете выбрать это так:
— при напряжении питания 1,5 — 3 вольта — как на схеме, 2,2 кОм
— при 4,5 вольта — 4,7 кОм
— более 4,5 вольт — около 10 кОм
Типовое питание и подключение электретного микрофона к микрофону усилитель:
— с низковольтным питанием:

— при питании напряжением более 4,5 вольт можно использовать стабилитрон на соответствующее напряжение:

С микрофонами думаю более-менее понятно.
Теперь перейдем к микрофонным усилителям.
В статье приведены несколько схем на транзисторах и микросхемах.
Напряжение питания всех транзисторных схем в примерах — 3 вольта. Если у вас есть более высоковольтный блок питания, то вам нужно добавить в схемы. Потребляемый ток усилителей составляет около 1 мА.

Первая схема.
Микрофонный усилитель на двух транзисторах разной проводимости.
Усилитель не требует подбора элементов схемы.
Коэффициент усиления не менее 150-200 во всем диапазоне частот.
Схема усилителя:

В схеме кроме указанных транзисторов можно использовать КТ3102 и КТ3107 с любым буквенным индексом, допустима замена на КТ315 и КТ361, но работа усилителя может ухудшиться. Также можно применять их зарубежные аналоги.
Такую же замену транзисторов можно произвести и в других схемах микрофонных усилителей.
Плата и схема усилителя на двух транзисторах:

Вторая схема.
Микрофонный усилитель на трех транзисторах.
Прирост 300-400.
Схема усилителя:

Особенностью данного усилителя является коррекция АЧХ во втором каскаде, что достигается включением цепочек С4 и R5 параллельно резистору R7. На низких частотах сопротивление конденсатора С4 велико, а резистор R5 практически не влияет на усиление каскада. На высоких частотах из-за малого сопротивления того же конденсатора R5 включен параллельно R7. Сопротивление в цепи эмиттера уменьшается, что приводит к увеличению коэффициента усиления каскада.
Печатная плата и схема подключения трехтранзисторного усилителя:

Схема третья.
Микрофонный усилитель на трех транзисторах разной проводимости.
Коэффициент усиления — до 1000.
Схема усилителя:

При необходимости коэффициент усиления можно уменьшить, увеличив номинал резистора R3 (при R3 равном 1 кОм коэффициент усиления -100).
Для нормальной работы усилителя необходимо, чтобы постоянное напряжение на эмиттере третьего транзистора было +1,4 вольта, которое устанавливается подбором номинала резистора R1.
Печатная плата и принципиальная схема усилителя на трех транзисторах разной проводимости:

Четвертая схема.
Микрофонный усилитель на ИМС типа К538УН3Б
С помощью такой микросхемы можно собрать очень простой микрофонный усилитель с коэффициентом усиления 2000-4000 (при напряжении питания 6 вольт, при напряжении питания 3 вольта коэффициент усиления упадет до 500-1000).
Схема усилителя:

Пятая схема.
Микрофонный усилитель на два канала (стерео) на ИМС TDA7050.
Микросхема имеет два канала с коэффициентом усиления около 1000 в полосе частот от 20 Гц до 20 кГц.
Напряжение питания может быть от 1,6 вольт до 6 вольт.
Схема усилителя:

Питание от 12 до 3 вольт. Источник питания. Понижающее напряжение без трансформатора

Как самому собрать простой блок питания и мощный источник напряжения.
Иногда приходится подключать различные электронные устройства, в том числе самодельные, к источнику постоянного тока 12 вольт. Блок питания легко собрать самостоятельно за полдня. Поэтому нет необходимости приобретать готовый блок, когда интереснее сделать нужную вещь для своей лаборатории самостоятельно.

Любой, кто хочет, сможет без особого труда изготовить 12-вольтовый блок самостоятельно.
Кому-то нужен источник для питания усилителя, а кому-то для питания небольшого телевизора или радио…
Шаг 1: Какие детали нужны для сборки блока питания…
Для сборки блока подготовьте заранее электронный комплектующие, детали и принадлежности, из которых будет собран сам блок….
-Плата печатная.
— Четыре диода 1N4001 или аналогичные. Мост диодный.
— Стабилизатор напряжения LM7812.
— Трансформатор понижающий маломощный на 220 В, вторичная обмотка должна иметь напряжение 14В — 35В переменного тока, с током нагрузки от 100 мА до 1А, в зависимости от того, какую мощность необходимо получить на выходе.
— Конденсатор электролитический емкостью 1000мкФ — 4700мкФ.
— Конденсатор 1мкФ.
— Два конденсатора по 100 нФ.
— Обрезать провода.
— Радиатор, при необходимости.
Если вам нужно получить от блока питания максимальную мощность, для этого нужно подготовить соответствующий трансформатор, диоды и радиатор для микросхемы.
Шаг 2: Инструменты….
Для изготовления блока необходимы инструменты для монтажа:
-Паяльник или паяльная станция
-Кусачки
-Пинцет монтажный
-Инструмент для зачистки проводов
-Приспособление для всасывания припоя.
-Отвертка.
И другие полезные инструменты.
Шаг 3: Схема и многое другое…

Чтобы получить 5-вольтовый стабилизированный блок питания, вы можете заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более чем на 0,5 ампера потребуется радиатор для микросхемы, иначе от перегрева она выйдет из строя.
Однако если вам нужно получить от источника несколько сотен миллиампер (менее 500 мА), то можно обойтись и без радиатора, нагрев будет незначительным.
Дополнительно в схему добавлен светодиод для визуальной проверки работоспособности блока питания, но можно обойтись и без него.

Цепь питания 12В 30А .
При использовании одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
Пожалуй, самая дорогая часть этой схемы — силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше стабилизированного напряжения 12В, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не следует стремиться к большей разнице между значениями входного и выходного напряжения, так как при таком токе значительно увеличивается в размерах теплоотвод выходных транзисторов.
В схеме трансформатора используемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Максимальный ток, протекающий через микросхему 7812 в цепи, не будет превышать 1А.
Шесть составных транзисторов Дарлингтона типа TIP2955, включенных параллельно, обеспечивают ток нагрузки 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть нагрузки Текущий.
Для охлаждения радиатора можно использовать небольшой вентилятор.
Проверка блока питания
При первом включении не рекомендуется подключать нагрузку. Проверяем работу схемы: к выходным клеммам подключаем вольтметр и измеряем напряжение, оно должно быть 12 вольт, либо значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, с мощностью рассеивания 3 Вт, или аналогичную нагрузку — типа лампы накаливания от автомобиля. При этом показания вольтметра не должны измениться. При отсутствии на выходе напряжения 12 вольт отключите питание и проверьте правильность монтажа и исправность элементов.
Перед установкой проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя поступает напрямую на выход схемы. Во избежание этого проверьте силовые транзисторы на короткое замыкание, для этого мультиметром измерьте сопротивление между коллектором и эмиттером транзисторов отдельно. Эту проверку необходимо проводить перед их установкой в ​​цепь.

Блок питания 3 — 24В

Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт, с максимальным током нагрузки до 2А, если уменьшить токоограничивающий резистор на 0,3 Ом, ток можно увеличить до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должна быть не менее 3 Вт. Регулировка напряжения управляется операционным усилителем LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с 8 контакта на 3 ОУ с делителя на резисторы 5,1К.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 составляет 36 В и 44 В соответственно. Силовой трансформатор должен выдавать как минимум на 4 вольта больше стабилизированного выходного напряжения. Силовой трансформатор в схеме имеет выходное напряжение 25,2 вольт переменного тока с отводом посередине. При переключении обмоток выходное напряжение снижается до 15 вольт.

Схема блока питания 1,5 В

Схема блока питания для получения напряжения 1,5 В использует понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхему LM317.

Схема регулируемого блока питания от 1,5 до 12,5 В

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольт до 12,5 вольт, в качестве регулирующего элемента используется микросхема LM317. Его необходимо установить на радиатор, на изолирующую прокладку, чтобы исключить короткое замыкание на корпус.

Схема источника питания с фиксированным выходным напряжением

Схема источника питания с фиксированным выходным напряжением 5 вольт или 12 вольт. В качестве активного элемента используется микросхема LM 7805, LM7812 установлена ​​на радиатор для охлаждения нагрева корпуса. Выбор трансформатора показан на левой стороне таблички. По аналогии можно сделать блок питания на другие выходные напряжения.

Схема блока питания 20 ватт с защитой

Схема для небольшого самодельного трансивера фирмы DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, номинальное напряжение питания 13,8В, максимальное 15В, при токе нагрузки 2,7А.
По какой схеме: импульсный блок питания или линейный?
Импульсные блоки питания получаются малогабаритными и КПД хороший, но неизвестно как поведет себя в критической ситуации, скачках выходного напряжения…
Несмотря на недостатки, была выбрана линейная схема управления: достаточно крупный трансформатор, не высокий КПД, необходимо охлаждение и т.д.
Б/у детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало только регулятора напряжения µA723/LM723 и нескольких мелких деталей.
Стабилизатор напряжения собран на микросхеме µA723/LM723 в штатном включении. Выходные транзисторы Т2, Т3 типа 2N3055 установлены на радиаторах для охлаждения. Потенциометром R1 устанавливается выходное напряжение в пределах 12-15В. Переменным резистором R2 устанавливают максимальное падение напряжения на резисторе R7, равное 0,7В (между выводами 2 и 3 микросхемы).
Для питания используется тороидальный трансформатор (может быть любой на ваше усмотрение).
На микросхеме МС3423 собрана схема, срабатывающая при превышении напряжения (выбросов) на выходе блока питания, регулировкой R3 устанавливается порог напряжения на ножке 2 от делителя R3/R8/R9(опорное напряжение 2,6В), с выхода 8 подается напряжение на открытие тиристора ВТ145, вызывающее короткое замыкание, приводящее к срабатыванию предохранителя 6.3а.

Для подготовки блока питания к работе (предохранитель 6.3а пока не задействован) установите выходное напряжение, например, 12,0В. Нагрузить агрегат нагрузкой, для этого можно подключить галогенную лампу 12В/20Вт. Установите R2 так, чтобы падение напряжения было 0,7 В (ток должен быть в пределах 3,8 А 0,7 = 0,185 Ом x 3,8).
Настраиваем работу защиты от перенапряжения, для этого плавно устанавливаем выходное напряжение 16В и подстраиваем R3 для срабатывания защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (перед этим ставим перемычку).
Описываемый блок питания можно перестроить под более мощные нагрузки, для этого установить более мощный трансформатор, дополнительные транзисторы, элементы обвязки, выпрямитель на свое усмотрение.

Самодельный блок питания 3,3в

Если вам нужен мощный блок питания, 3,3 вольта, то его можно сделать, переделав старый блок питания от ПК или воспользовавшись приведенными выше схемами. Например, в цепи питания 1,5 В заменить резистор 47 Ом большего номинала, или поставить для удобства потенциометр, настраивая его на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей до сих пор валяются старые советские радиодетали, которые валяются без дела, но которые можно успешно применить и они будут служить вам верой и правдой долгое время, одна из известных схем УА1Ж, которая ходит по интернету. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдерживают и какой из них надежнее?
У каждой стороны свои аргументы, но можно достать детали и сделать еще один простой и надежный блок питания. Схема очень простая, она защищена от перегрузки по току и при параллельном соединении трех КТ808 может отдать ток 20А, автор использовал такой блок с 7 параллельными транзисторами и отдал в нагрузку 50А, при этом емкость конденсатор фильтра 120000 мкФ, напряжение вторичной обмотки 19в. Нужно учитывать, что контакты реле должны коммутировать такой большой ток.

При правильном монтаже просадка выходного напряжения не превышает 0,1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам нужен высоковольтный источник постоянного напряжения для питания лампы выходного каскада передатчика, что мы должны использовать для этого? В интернете много разных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: для высокого напряжения применяют схемы от трансформаторов как на одну фазу, так и на три фазы (при наличии в доме источника трехфазного напряжения).
Второе: для уменьшения габаритов и веса применена бестрансформаторная схема питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы в том, что между сетью и нагрузкой нет гальванической развязки, так как выход подключается к этому источнику напряжения, соблюдая фазу и ноль.

Схема имеет повышающий анодный трансформатор Т1 (на требуемую мощность, например, 2500 ВА, 2400В, ток 0,8 А) и понижающий трансформатор накаливания Т2 — ТН-46, ТН-36 и т.д. Для устранения бросков тока при включении и защиты диодов при зарядке конденсаторов используется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами для равномерного распределения Uобр. Расчет номинала по формуле R (Ом) = ПИВх500. C1-C20 для устранения белого шума и уменьшения скачков напряжения. Мосты типа КБУ-810 можно использовать и как диоды, подключив их по указанной схеме и соответственно взяв нужное количество, не забывая о шунтировании.
R23-R26 для разряда конденсаторов после отключения электроэнергии. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждый 1 вольт приходится 100 Ом, но при большом напряжении резисторы оказываются достаточно большой мощности и вам здесь приходится маневрировать, учитывая, что напряжение холостого хода больше на 1, 41,

Еще по теме

Трансформаторный блок питания 13,8 вольт 25 а своими руками для КВ трансивера.

Ремонт и доработка китайского блока питания для питания адаптера.

Напряжение 12 вольт используется для питания большого количества электроприборов: приемников и радиоприемников, усилителей, ноутбуков, шуруповертов, светодиодных лент и прочего. Зачастую они работают от батареек или блоков питания, но при выходе из строя того или другого перед пользователем встает вопрос: «Как получить 12 вольт переменного тока»? Об этом мы поговорим далее, предоставив обзор наиболее рациональных способов.

Получаем 12 вольт от 220

Самая распространенная задача — получить 12 вольт от бытовой электросети 220В. Это можно сделать несколькими способами:

1. Понизить напряжение без трансформатора.
2. Используйте сетевой трансформатор на 50 Гц.
3. Используйте импульсный источник питания, возможно, в паре с импульсным или линейным преобразователем.

Понижающее напряжение без трансформатора

Преобразовать напряжение с 220 В до 12 без трансформатора можно 3 способами:

1. Понизьте напряжение с помощью балластного конденсатора. Универсальный способ используется для питания маломощной электроники, например светодиодных ламп, и для зарядки небольших аккумуляторов, как в фонариках. Недостатком является малый косинус Фи схемы и низкая надежность, но это не мешает ее широкому применению в дешевых электроприборах.
2. Понизьте напряжение (ограничьте ток) с помощью резистора. Способ не очень хороший, но имеет право на существование, подходит для питания какой-нибудь очень слабой нагрузки, например светодиода. Основной его недостаток – выделение большого количества активной мощности в виде тепла на резисторе. 907:10
3. Используйте автотрансформатор или дроссель с аналогичной логикой обмотки.

гасящий конденсатор

Прежде чем приступить к рассмотрению данной схемы, в первую очередь стоит сказать об условиях, которые необходимо соблюдать:

• Блок питания не универсальный, поэтому рассчитан и используется только для работы с одним известное устройство.
• Все внешние элементы блока питания, такие как регуляторы, если для схемы используются дополнительные компоненты, должны быть изолированы, а на металлические ручки потенциометров надеты пластиковые колпачки. Не прикасайтесь к плате блока питания и проводам подключения выходного напряжения, если к ним не подключена нагрузка или если в схеме нет стабилитрона или регулятора низкого постоянного напряжения. 907:10

Впрочем, такая схема вряд ли вас убьет, а вот удар током можно получить.

Схема показана на рисунке ниже:

R1 — необходим для разряда гасящего конденсатора, С1 — основной элемент, гасящий конденсатор, R2 — ограничивающий токи при включении цепи, VD1 — диодный мост, VD2 — стабилитрон на нужное напряжение, на 12 вольт подходят: Д814Д, КС207В, 1N4742A. Вы также можете использовать линейный преобразователь.

Или усиленный вариант первой схемы:

Величина гасящего конденсатора рассчитывается по формуле:

Кл (мкФ) = 3200 * I (нагрузка) / √ (U вх²-U вых²)

С(мкФ) = 3200 *I(load)/√Uinput

Но можно и калькуляторами, они есть в сети или в виде программы для ПК, например, как вариант от Вадима Гончарука, можно поискать в интернете.

Конденсаторы должны быть такие — пленочные:

Или вот такие:

Остальные перечисленные способы рассматривать нет смысла, т.к. понижение напряжения с 220 до 12 вольт резистором не эффективно из-за большого тепловыделения (габариты и мощность резистора будут соответствующие), а наматывать дроссель отводом с определенного витка для получения 12 вольт нецелесообразно из-за трудозатрат и габаритов.

Блок питания на сетевом трансформаторе

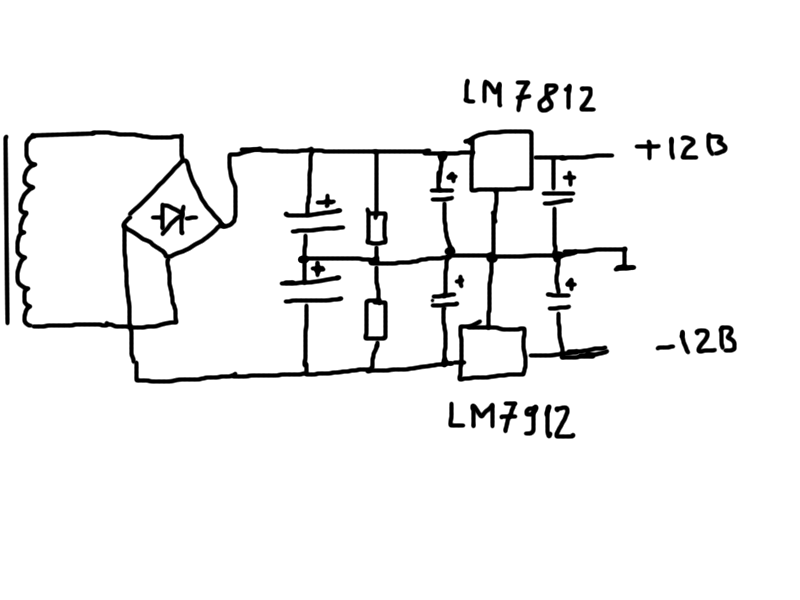

Классическая и надежная схема, идеальна для питания усилителей звука, например колонок и магнитол. При условии установки нормального фильтрующего конденсатора, который обеспечит необходимый уровень пульсаций.

Дополнительно можно установить стабилизатор на 12 вольт, типа КРЕН или Л7812 или любой другой на нужное напряжение. Без него выходное напряжение будет изменяться в зависимости от скачков напряжения в сети и будет равно:

Uвых=Uвх*Ктр

Ктр — коэффициент трансформации.

Здесь стоит отметить, что выходное напряжение после диодного моста должно быть на 2-3 вольта больше выходного напряжения БП — 12В, но не более 30В, оно ограничено техническими характеристиками стабилизатора, и эффективность зависит от разницы напряжений между входом и выходом.

Трансформатор должен подавать 12-15 В переменного тока. Стоит отметить, что выпрямленное и сглаженное напряжение будет в 1,41 раза больше входного напряжения. Оно будет близко к амплитудному значению входной синусоиды.

Еще хочу добавить регулируемую схему питания на LM317. С его помощью можно получить любое напряжение от 1,1 В до значения выпрямленного напряжения с трансформатора.

12 вольт от 24 вольт или другое повышенное постоянное напряжение

Для понижения постоянного напряжения с 24 вольт до 12 вольт можно использовать линейный или импульсный стабилизатор. Такая необходимость может возникнуть, если вам необходимо запитать нагрузку 12 В от бортовой сети автобуса или грузового автомобиля напряжением 24 В. Кроме того, вы получите стабилизированное напряжение в сети автомобиля, которое часто меняется. Даже в автомобилях и мотоциклах с бортовой сетью 12 В оно достигает 14,7 В при работающем двигателе. Поэтому эту схему можно использовать и для питания светодиодных лент и светодиодов на транспортных средствах.

Схема с линейным стабилизатором упоминалась в предыдущем пункте.

К нему можно подключить нагрузку с током до 1-1,5А. Для усиления тока можно использовать проходной транзистор, но выходное напряжение может немного упасть — на 0,5В.

Аналогично можно использовать LDO-стабилизаторы, это те же линейные стабилизаторы напряжения, но с малым падением напряжения, типа АМС-1117-12в.

Или импульсные аналоги типа AMSR-7812Z, AMSR1-7812-NZ.

Схемы подключения аналогичны L7812 и Кренкам. Также эти варианты подходят для понижения напряжения от блока питания от ноутбука.

Эффективнее использовать импульсные понижающие преобразователи напряжения, например, на ИМС LM2596. На плате имеются контактные площадки In (вход+) и (-выход) соответственно. В продаже можно найти версию с фиксированным выходным напряжением и с регулируемым, как на фото выше с правой стороны вы видите синий многооборотный потенциометр.

12 вольт от 5 вольт или другое пониженное напряжение

Можно получить 12 В от 5 В, например, от USB-порта или зарядного устройства для мобильного телефона, а также можно использовать с популярными ныне литиевыми батареями с напряжением 3,7-4,2В.

Если речь о блоках питания, то можно еще и во внутреннюю схему вмешаться, отредактировать источник опорного напряжения, но для этого нужно иметь определенные познания в электронике. Но можно упростить и получить 12В с помощью повышающего преобразователя, например на базе XL6009IC. В продаже есть варианты с фиксированным выходом 12В или регулируемые с регулировкой в ​​диапазоне от 3,2 до 30В. Выходной ток — 3А.

Продается на готовой плате, и на ней есть маркировка с назначением выводов — вход и выход. Другой вариант — использовать MT3608 LM2977, он форсирует до 24В и выдерживает выходной ток до 2А. Также на фото хорошо видны подписи под контактные площадки.

Как получить 12В из подручных средств

Самый простой способ получить напряжение 12 В — последовательно соединить 8 батареек АА по 1,5 В.

Или используйте готовые батарейки на 12 В с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. Внутри это набор маленьких «таблеток», которые вы видите на фото.

Мы рассмотрели набор вариантов получения 12В дома. Каждый из них имеет свои плюсы и минусы, разную степень эффективности, надежности и экономичности. Какой вариант лучше использовать, вы должны выбирать самостоятельно, исходя из своих возможностей и потребностей.

Так же стоит отметить, что один из вариантов мы не рассматривали. Вы также можете получить 12 вольт от блока питания компьютера ATX. Для запуска без ПК нужно замкнуть зеленый провод на любой из черных. 12 вольт на желтом проводе. Обычно мощность линии 12В составляет несколько сотен ватт, а сила тока – десятки ампер.

Теперь вы знаете, как получить 12 вольт из 220 или других доступных значений. Напоследок рекомендуем посмотреть полезное видео

Ремонт усилителя плеера иностранного производства часто затруднен из-за применения в нем низковольтной микросхемы, аналог которой найти очень сложно. Поэтому приходится делать новую конструкцию на транзисторах или микросхемах отечественного производства, но в этом случае радиолюбитель испытывает определенные трудности в выборе нужной схемы с малым значением напряжения питания. Например, при повторении схем, описанных в , необходимо использовать 53 радиодетали в варианте на микросхемах или 72 радиодетали в транзисторном варианте. Лучше всего использовать упрощенную схему. Эта схема имеет очевидные преимущества — один активный элемент (микросхема К157УД2), малое количество используемых деталей и достаточно хорошие характеристики. Но есть один существенный и, казалось бы, непреодолимый для низковольтного плеера недостаток: высокое напряжение питания микросхемы (9V в этом усилителе). Выход из этой ситуации есть — использовать преобразователь первичного напряжения питания плеера, обычно 3 В, во вторичное, более высокое, от которого питать усилитель. В этом варианте конструкции потребуется всего 10 элементов для преобразователя и 21 для усилителя.

Разработанный вариант преобразователя мощности усилителя воспроизведения проигрывателя (питание коллекторного двигателя напрямую от источника тока) имеет следующие технические характеристики:

Выходное напряжение, В, при выходном токе 15 мА и входном напряжении 2-3 В ……………. 7 — 10

Коэффициент пульсаций вторичного напряжения, %, не более . ……………………………….. ……. ……….0,001

Частота преобразования, кГц ………………………………… …………………………………………………. ……… ……..100…200

КПД, %, не менее …………………………………. …………………………………………….. ……………………………… 55

Габаритные размеры, мм ……………………………………….. ……………………………………………………….. ……………………………14x10x10

Преобразователь напряжения построен по схеме двухтактного генератора (рис. 1), что позволило получить достаточно высокий КПД. Роль переключателей выполняют транзисторы VT1 и VT2, которые попеременно открываются и закрываются подобно транзисторам симметричного мультивибратора. Фазировка их работы осуществляется соответствующим включением коллекторной и базовой обмоток трансформатора Т1. Делитель напряжения R2R1 обеспечивает запуск преобразователя. При включении напряжения питания падение напряжения на резисторе R2 (около 0,7 В) положительно подается на базы транзисторов и открывает их. Из-за разброса параметров транзисторов токи коллектора (и токи в коллекторных обмотках трансформатора Т1) не могут быть точно одинаковыми, и увеличение тока в одном из плеч генератора приводит к положительной обратной связи на базу этого транзистора и, как следствие, лавинообразное нарастание тока до его насыщения. При уменьшении скорости нарастания тока в коллекторной обмотке противоЭДС создает положительную связь с базой транзистора другого плеча, коллекторный ток в первом плече уменьшается и лавинообразно возрастает в коллекторной цепи и обмотка другого транзистора. Таким образом, в магнитопроводе трансформатора индуцируется переменный во времени магнитный поток, который создаст во вторичной обмотке (выводы 7-8) ЭДС. Диодный мост VD1 — VD4 преобразует переменное напряжение в пульсирующее, а его сглаживание осуществляется элементами схемы питания усилителя воспроизведения. В преобразовательном устройстве конденсатор С1 повышает надежность процесса самовозбуждения.

В конструкции использованы самые распространенные транзисторы КТ315, причем можно взять транзисторы с любым буквенным индексом и параметром h 21Э > 50. Однако не следует выбирать транзисторы со слишком большим h 21Э, так как это снижает КПД устройства . Применение других транзисторов (кроме КТ373Г) нежелательно, так как напряжение насыщения перехода коллектор-эмиттер рекомендуемых транзисторов всего 0,4 В, и они имеют малые габариты. Резисторы и конденсаторы любые малогабаритные. Трансформатор выполнен на кольцевом магнитопроводе К7Х4Х2 из ферритов марок 600НН, 400НН. Коллекторная обмотка намотана в два провода (диаметром 0,2 мм) и содержит 11 витков, а базовая обмотка (также в два провода диаметром 0,13 мм) имеет 17 витков. Вторичная (выходная) обмотка содержит 51 виток провода диаметром 0,13 мм. Намотка осуществляется навалом проводом ПЭВ или ПЭЛ. Вместо диодов КД522Б можно использовать германиевые малогабаритные диоды, с соответствующим изменением числа витков трансформатора. Это даже приведет к увеличению КПД преобразователя на 10-15%. Если в преобразователе использовать двухполупериодную схему выпрямления с выводом из средней точки вторичной обмотки, то это уменьшит количество диодов на два и еще больше повысит КПД, так как один выпрямительный диод будет включен последовательно с нагрузкой (усилитель ) вместо двух. В этом случае необходимо пересчитать преобразователь.

Установка преобразователя — любая, его части могут быть размещены на одной плате с частями усилителя или оформлены в виде отдельного блока. В авторской конструкции использован второй вариант (рис. 2). Части преобразователя склеены в объемную конструкцию, состоящую из трех слоев. Слой первый — конденсатор С1 и резисторы R1, R2. Второй — трансформатор и диодный мост, выпаянные из VD1-VD4. Третий — транзисторы VT1, VT2, спаянные между собой выводами эмиттеров. Перед установкой транзисторов для уменьшения габаритов блока их следует сточить с боков на длину 7 мм. Выводы трансформатора припаяны непосредственно к выводам деталей. Остальные соединения выполняются тонкими проводниками. После этого следует припаять входной и выходной проводники и проверить работу блока. При использовании исправных элементов и правильно выполненном монтаже конструкция сразу заработает. Если этого не происходит, то необходимо проверить правильность соединения обмоток трансформатора. После этого всю конструкцию следует залить эпоксидной смолой. Полностью изготовленный и испытанный блок помещают в коробку из тонкой бумаги, в ней предварительно делают отверстия для выводов и заливают объем компаундом.

Как получить нестандартное напряжение, не вписывающееся в стандартный диапазон напряжений?

Стандартное напряжение — это напряжение, которое очень часто используется в ваших электронных гаджетах. Это напряжение 1,5 Вольта, 3 Вольта, 5 Вольт, 9 Вольт, 12 Вольт, 24 Вольта и т.д. Например, в вашем допотопном МР3 плеере была одна батарейка на 1,5 вольта. В пульте от телевизора уже используются две батарейки по 1,5 Вольта, соединенные последовательно, а значит уже 3 Вольта. Разъем USB имеет самые крайние контакты с потенциалом 5 вольт. Наверное, у каждого в детстве был Денди? Для питания Денди необходимо было подать напряжение 9 В.вольт к нему. Почти во всех автомобилях используется 12 вольт. 24 вольта уже используется в основном в промышленности. Также под этот, условно говоря, стандартный диапазон «заточены» различные потребители этого напряжения: лампочки, проигрыватели и так далее.

Но, увы, наш мир не идеален. Иногда просто очень нужно получить напряжение не из стандартного диапазона. Например, 9,6 вольта. Ну никак… Да тут блок питания нас выручает. Но опять же, если использовать готовый блок питания, то его придется таскать вместе с электронной безделушкой. Как решить эту проблему? Итак, я дам вам три варианта:

Вариант №1

Сделать регулятор напряжения в схеме электронной брелка по этой схеме (подробнее):

Вариант №2

На трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Планы на студию!

Что мы видим в результате? Мы видим регулятор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ — две последние цифры, написанные на стабилизаторе. Могут быть числа 05, 09, 12, 15, 18, 24. Может даже больше 24. Не знаю, врать не буду. Эти два последних числа говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:

Вот стабилизатор 7805 дает нам на выходе 5 вольт по этой схеме. 7812 выдает 12 вольт, 7815 — 15 вольт. Подробнее о стабилизаторах можно прочитать .

Стабилитрон U — напряжение стабилизации на стабилитроне. Если взять стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжения 7805, то на выходе получим 8 Вольт. 8 Вольт — это уже нестандартный диапазон напряжения ;-). Оказывается, подобрав правильный стабилизатор и правильный стабилитрон, можно легко получить очень стабильное напряжение из нестандартного диапазона напряжений ;-).

Давайте рассмотрим все это на примере. Так как я просто меряю напряжение на выводах стабилизатора, то конденсаторы не использую. Если бы я питал нагрузку, то я бы использовал и конденсаторы. Наша морская свинка — стабилизатор 7805. Мы кормим 9вольт от бульдозера на вход этого стабилизатора:

Следовательно, на выходе будет 5 вольт, ведь стабилизатор 7805.

Теперь берем стабилитрон для стабилизации U=2,4 Вольта и вставляем по такой схеме, можно и без конденсаторов, ведь мы просто делаем замеры напряжения.

Ого, 7,3 вольта! 5 + 2,4 Вольта. Работает! Так как мои стабилитроны не высокоточные (прецизионные), то напряжение стабилитрона может незначительно отличаться от паспортного напряжения (заявленного производителем напряжения). Ну, я думаю, это не проблема. 0,1 вольта погоды нам не сделает. Как я уже говорил, таким образом можно подобрать любое значение из ряда вон выходящее.

Вариант №3

Есть и другой аналогичный метод, но здесь используются диоды. Может быть вы знаете, что падение напряжения на прямом переходе кремниевого диода 0,6-0,7 Вольта, а германиевого 0,3-0,4 Вольта? Именно это свойство диода мы и будем использовать ;-).

Итак, схема в студию!

Эту конструкцию собираем по схеме. Нестабилизированное входное постоянное напряжение также осталось на уровне 9 вольт. Стабилизатор 7805.

Итак, что на выходе?

Почти 5,7 Вольта ;-), что и требовалось доказать.

Если два диода соединить последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:

На каждом кремниевом диоде падает 0,7 вольта, значит 0,7 + 0,7 = 1,4 вольта. Тоже с германием. Подключать можно как три, так и четыре диода, тогда нужно суммировать напряжения на каждом. На практике больше трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.

Самодельный усилитель на микросхеме TDA 7381.

Принес другу в ремонт магнитолу Kenwood KDC-M4524. Подключив к нему питание от этого, магнитола не подавала признаков жизни. Предохранитель оказался сгоревшим. Вывод — сгорел усилитель.

После поломки магнитолы сразу обнаружил смазанную дорожку и выпавший электролит в питании. Пробег дорожки с перемычкой, электролит заменен, а вместо лампы 12В предохранитель. Старт прошел нормально, почистил лампу. Подключаюсь к прямому. Дисплей работает, диски читает, а звука нет. Начал искать причину почему нет звука

Первым делом нашел, оказалось собран усилитель на TDA7560. Хорошо, что на схеме есть управляющие токи, так что даташит на TDA7560 не нужен.

В первую очередь проверяю наличие напряжения на выходах ножки Mute 22 и ножки ST-BY 4. На выходе 22 — 4,2В, на выходе 4 — 4,99.

Странно, напряжения в норме. Начал проверять между выходами динамиков.
3 Амбассадор показал норм напряжение, и на одном напряжение было на 2 вольта меньше. Думал, что дело во входном усилке, но все было в порядке. Сначала проверил входное напряжение переменным вольтметром, а после отдельным амплитудным. Так все таки накрылся усилитель
Для облегчения труда старой щепки Ичкохлоза и выпадения лапок в одиночку с помощью иглы

Так как микросхемы TDA7560 у меня не было, начал искать чем можно заменить. Одна микросхема TDA7381 осталась от старых мафонов. Разница между ними была всего 25 ног. На TDA7381 он не используется, а на TDA7560 ножка чем-то управляет. Но это в принципе не важно, т.к. в этой магнитоле он тоже не используется. Кратко ставлю

Попался мне на беду во время подачи чипа, случайно задел ножку питания. Но не до основания, а кончик остался. Удачно припаял проводки для подключения к плюсовой шине

Большинство аудиопоставщиков довольно категорично и не готовы к компромиссам при выборе оборудования, справедливо полагая, что воспринимаемый звук должен быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных по вашему запросу:

TDA7381

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, руководства:

Дождитесь окончания поиска по всем базам.

Пожалуй, главную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощность воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, обозначающие внедрение высоких технологий в производство аудиотехники:

• Hi-Fi. Обеспечивает максимальную чистоту и точность звука, избавляя его от посторонних шумов и искажений.
• Хай-Энд. Выбор перфекциониста, готового дорого платить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Зачастую в эту категорию входит оборудование для ручной сборки.

Характеристики, на которые следует обратить внимание:

• Входная и выходная мощность. Показатель номинальной выходной мощности имеет решающее значение, т.к. значения Edge часто бывают недостоверными. 907:10
• Диапазон частот. Варьируется от 20 до 20 000 Гц.
• Коэффициент нелинейных искажений. Здесь все просто – чем меньше, тем лучше. Идеальное значение, по мнению экспертов, — 0,1%.
• Соотношение сигналов и шум. Современная техника предполагает значение этого показателя свыше 100 дБ, что минимизирует посторонние шумы при прослушивании.
• Коэффициент демпинга. Отражает выходное сопротивление усилителя в его отношении к номинальному сопротивлению нагрузки. Иными словами, достаточный показатель коэффициента демпфирования (более 100) снижает возникновение ненужных вибраций оборудования и т. д. 907:10

Следует помнить: изготовление качественных усилителей процесс трудоемкий и высокотехнологичный, соответственно слишком низкая цена При достойных характеристиках следует насторожить.

Классификация

Чтобы разобраться во всем многообразии рыночных предложений, необходимо различать товар по различным критериям. Усилители могут классифицировать:

• Силой. Предварительный — своеобразный промежуточный звен между источником звука и оконечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость выходного сигнала. Вместе они образуют законченный усилитель. 907:10

Важно: Первичное преобразование и обработка сигнала происходит в предварительных усилителях.

• По элементной базе различаются лампа, транзистор и интегральный ум. Последние возникли, чтобы объединить достоинства и свести к минимуму недостатки первых двух, например, качество звука ламповых усилителей и компактность транзистора.
• По принципу действия усилители делятся на классы. Базовые классы — А, В, АВ. Если усилители класса А потребляют много энергии, но выдают качественный звук, класса В точность наоборот, то класс АВ представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокий КПД. Также различают классы C, D, H и G, возникающие при использовании цифровых технологий. Также различают однотактный и двухтактный режимы работы выходного каскада. 907:10
• По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно используются в домашних кинотеатрах для формирования объемности и реалистичности звучания. Чаще всего встречаются двухканальные, соответственно для правой и левой аудиосистемы.

Внимание: Изучение технических составляющих покупки, безусловно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу «звуки без звука».

Заявка

Выбор усилителя в большей степени оправдан целями, для которых он приобретается. Перечислим основные направления использования усилителей звуковой частоты:

1. В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором будет лампа двухканальная однобитная в классе А, также оптимальным выбором может быть трехканальная класс АВ, где один канал выделен под сабвуфер, с функцией Hi-Fi.
2. Для акустической системы в автомобиле. Наиболее популярны четырехканальные усилители класса AV или D, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовера для плавной подстройки частот, которая позволяет обрезать частоты в верхнем или нижнем диапазоне по мере необходимости. 907:10
3. В концертном оборудовании. К качеству и возможностям профессионального оборудования более высокие требования обусловлены большим пространством звуковых сигналов, а также высокой требовательностью к интенсивности и длительности использования. Таким образом, рекомендуется приобретать усилитель класса не ниже D, способный работать практически на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающих от неблагоприятных погодных условий и механические воздействия. 907:10
4. В студии оборудования. Все вышеперечисленное справедливо для студийного оборудования. Можно добавить про самый большой диапазон воспроизведения частот — от 10Гц до 100кГц по сравнению с таковым от 20Гц до 20кГц в бытовом усилителе. Также следует отметить возможность раздельной регулировки громкости на разных каналах.

Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, желательно заранее изучить все многообразие предложений и выбрать максимально актуальный вариант аудиоаппаратуры.

Конкурс начинающих радиолюбителей
«Моя любительская стройка»

Конкурсная разработка начинающего радиолюбителя
«Усилитель низкой частоты на микросхеме TDA7384»

Здравствуйте уважаемые друзья и гости сайта!
Представляю вам первую конкурсную работу (второй конкурс сайта) начинающего радиолюбителя Руслана Волкова. :

Привет всем радиолюбителям!

Представляю вам свою первую работу:
«Усилитель низкой частоты на микросхеме TDA7384»

выполнен на интегральной микросхеме TDA7384, содержащей четыре одинаковых УНГ по 40 Вт.

Технические характеристики усилителя:
Uпит………………9-18 В
F розетка………….20-20000Гц
I ост.. …………..250ma
I Потч. Макс……… 10А.

Выпал из разбитого магнитного «Кенвуда», модель не помню какая. Для начала нашел в «инете» Datasheet на TDA7384. Потом было решено, где я буду использовать этот усилитель, и приступили к созданию начатого.
Первым делом из старых плат выпали нужные детали, потом нашел в интернете печатную плату TDA 7384.Lay. И принялся за дело.

Схема усилителя низкой частоты на TDA7384:

Усилитель печатной платы в формате .lay:

Конструктив усилителя выполнен на плате из фольгированного стеклокиполита. Конструкция предполагает подключение усилителя в качестве стереофонического источника с последующим разделением каждого канала и к квадрофоническому источнику.
Квадрофонический источник необходимо подключить к входам вход 1, вход 2, вход 3, вход 4.
Стерео источник подключается к замкнутым контактам вход 1/вход 2 и вход 3/вход 4:

Схема подключения усилителя в режиме стерео

Чип должен быть установлен на радиатор площадью не менее 400 кв. См. или 150-200 кв. СМ с кулером!
После выполнения вышеуказанных условий получилась такая плата с радиатором и кулером от старого ПК:

Плата была не очень, делал с помощью принтера, утюга и хлорного утюга.

Вход на стереоусилитель (подключен к замкнутым контактам вход 1/вход 2 и вход 3/вход 4), выход — квадрофонический (необходимо подключить к входам вход 1, вход2, вход3, вход4), штекер маленький — Пара питания = 12 вольт:

Теперь нужно найти для него источник питания на 12 вольт. Я использовал блок питания от компьютера, так как он достаточно мощный и занимает мало места.

Убрал все не нужные провода, оставив 12 вольт — желтый провод (у меня красный) и запускающий БП — зеленый провод:

Подключил БП к усилителю, ничего не почувствовал, значит все сделано правильно, можно попробовать подключить колонки (взял звуковой сигнал с ПК):

Спереди: Сзади:

Подключил, все заработало, ура!!! Но громкость на передних и задних динамиках разная, что делать?

Порылся в «инете», нашел схему предусилителя На микросхеме К157УД2 можно заменить на К157УД3:

Нарисовал будущую плату на листе формата А4 с подборкой необходимых реквизитов:

После этого отсканировал и отредактировал в Paint программе NET, вот что получилось:

Думаю, получилось не хуже, чем в других программах. Этот способ будет полезен тем, кто не работает в программах, созданных для чертежных досок.
Вот что я сделал:

Плата получилась чуть лучше предыдущей, думаю, что все дело в хлорном железе, буду пробовать платы на что-то другое.

Если использовать четыре канала на входе усилителя, то таких плат нужно будет делать две, регулировка будет всех четырех каналов. В моем варианте регулировка осуществляется одновременно на двух передних и двух задних динамиках.

Собираем все в соответствующий корпус и подключаем:

После подключения R7, R8 отрегулируйте громкость на колонках и пользуйтесь.
Чтобы не разбирать усилитель при подключении других колонок, или другого входа аудио, подстановочные сопротивления можно заменить переменными и вывести их на переднюю панель.

ОКРАШИВАНИЕ УДУШЕНИЕ

Микросхема TDA7384. Активно используется в автомагнитолах, обеспечивает очень хороший звук. Внутри микросхемы штатный транзисторный усилитель, выходные каскады которого работают в режиме АВ, поэтому качество звука достаточно качественное до момента превышения номинального напряжения входного сигнала. Это напряжение не должно превышать 3 вольта, берется с предварительного усилителя автомагнитолы. Кстати микросхем TDA7384, TDA7386, TDA7385, TDA7383, TDA7381 Имеют одинаковую схему подключения и отличаются только выходной мощностью.

На некоторых форумах можно прочитать негативные отзывы о чипе, в частности то, что у чипа плохие показатели, сильно греется, звук бахромчатый, много хрипов и шумов. Я лично делал много усилителей на этой микросхеме и ничего подобного не замечал, просто нужно уметь правильно обращаться с микросхемами такого рода.
