Чем можно заменить резистор. Замена резисторов в электронных схемах: полное руководство

Как правильно подобрать замену для сгоревшего резистора. Какие параметры важно учитывать при замене. На что можно заменить SMD резистор. Как заменить резистор перемычкой.

Основные параметры резисторов, важные при замене

При выборе замены для вышедшего из строя резистора необходимо учитывать следующие ключевые параметры:

• Номинальное сопротивление
• Допустимая мощность рассеивания
• Допуск (точность номинала)
• Тип резистора (постоянный, переменный, подстроечный)
• Рабочее напряжение
• Температурный коэффициент сопротивления

Рассмотрим подробнее, на что следует обращать внимание при подборе замены по каждому из этих параметров.

Номинальное сопротивление при замене резисторов

Номинальное сопротивление — это основной параметр резистора, определяющий его функцию в схеме. При замене крайне важно подобрать резистор с максимально близким значением сопротивления. В большинстве случаев допустимо отклонение в пределах 5-10% от исходного номинала.

Например, если в схеме стоит резистор на 1 кОм, его можно заменить на:

• 910 Ом
• 1,1 кОм
• 1,2 кОм

Но нежелательно использовать резисторы с сопротивлением 680 Ом или 1,5 кОм, так как отклонение слишком велико.

В некоторых прецизионных схемах требуется более точное соответствие номиналу. В таких случаях допустимое отклонение может составлять не более 1-2%.

Допустимая мощность рассеивания резисторов

Мощность рассеивания — это максимальная мощность, которую резистор может рассеивать в виде тепла без повреждения. Этот параметр критически важен для надежной работы схемы.

При замене резистора следует выбирать компонент с такой же или большей допустимой мощностью. Использование резистора с меньшей мощностью может привести к его перегреву и выходу из строя.

Наиболее распространенные номиналы мощности резисторов:

• 0,125 Вт
• 0,25 Вт
• 0,5 Вт
• 1 Вт
• 2 Вт

Например, если в схеме стоит резистор на 1 Вт, его можно заменить на резистор мощностью 2 Вт, но нельзя использовать 0,5 Вт.

Допуск (точность) резисторов при замене

Допуск определяет максимальное отклонение реального сопротивления резистора от номинального значения. Типичные значения допуска:

• ±1%
• ±2%
• ±5%
• ±10%
• ±20%

При замене желательно использовать резистор с таким же или меньшим допуском. Например, резистор с допуском ±5% можно заменить на аналог с допуском ±1%, но не наоборот.

В большинстве бытовых электронных устройств используются резисторы с допуском ±5%. Для прецизионных схем может потребоваться допуск ±1% или даже меньше.

Особенности замены SMD резисторов

SMD (Surface Mounted Device) резисторы — это компоненты для поверхностного монтажа, широко используемые в современной электронике. При их замене следует учитывать несколько особенностей:

• Размер корпуса — должен соответствовать посадочному месту на плате
• Способ маркировки — может отличаться от маркировки выводных резисторов
• Теплоотвод — SMD резисторы хуже отводят тепло, что влияет на выбор мощности

Если нет возможности найти точно такой же SMD резистор, можно рассмотреть следующие варианты замены:

1. Использовать два параллельно соединенных SMD резистора меньшего номинала
2. Применить выводной резистор, установив его вертикально
3. Изготовить переходник для установки выводного резистора

Замена резистора перемычкой: когда это возможно.

В некоторых случаях сгоревший резистор можно заменить простой перемычкой. Это допустимо, если:

• Резистор имеет очень маленькое сопротивление (менее 1 Ома)
• Резистор использовался в качестве предохранителя и сгорел, защитив схему
• Схема работоспособна без данного резистора (что бывает крайне редко)

Однако следует помнить, что замена резистора перемычкой — это временное решение. В большинстве случаев оно может привести к нарушению работы схемы или повреждению других компонентов.

Параллельное и последовательное соединение резисторов для замены

Если нет возможности найти резистор с точно требуемым номиналом, можно использовать комбинацию из нескольких резисторов. Основные варианты:

Последовательное соединение

При последовательном соединении резисторов их сопротивления складываются:

R = R1 + R2 + R3 + …

Например, резистор 15 кОм можно заменить двумя последовательно соединенными резисторами 10 кОм и 5 кОм.

Параллельное соединение

При параллельном соединении результирующее сопротивление рассчитывается по формуле:

1/R = 1/R1 + 1/R2 + 1/R3 + …

Например, резистор 500 Ом можно заменить двумя параллельно соединенными резисторами по 1 кОм.

Важно помнить, что при таких заменах необходимо учитывать суммарную мощность рассеивания полученной комбинации резисторов.

Влияние температуры на выбор замены резистора

Температурный коэффициент сопротивления (ТКС) показывает, как изменяется сопротивление резистора при изменении температуры. В большинстве бытовых устройств этим параметром можно пренебречь, но в некоторых случаях он становится критически важным:

• В измерительных приборах
• В схемах стабилизации напряжения
• В устройствах, работающих в широком диапазоне температур

При замене резистора в таких схемах следует выбирать компонент с аналогичным или лучшим ТКС. Обычно этот параметр указывается в ppm/°C (частей на миллион на градус Цельсия).

Особенности замены переменных и подстроечных резисторов

Переменные и подстроечные резисторы имеют дополнительные параметры, которые нужно учитывать при замене:

• Тип регулировки (линейная, логарифмическая)
• Количество оборотов (для многооборотных подстроечных резисторов)
• Размеры и способ крепления
• Расположение и количество выводов

При отсутствии точно такого же компонента можно рассмотреть следующие варианты замены:

1. Использовать переменный резистор с ближайшим бóльшим номиналом, добавив последовательно постоянный резистор для компенсации
2. Заменить одиночный переменный резистор на схему из двух последовательно соединенных (один фиксированный, второй переменный)
3. В случае с подстроечным резистором — использовать многооборотный вместо однооборотного для более точной настройки

Замена резисторов в высокочастотных схемах

В высокочастотных схемах (радиоприемники, передатчики, ВЧ-усилители) при замене резисторов следует учитывать дополнительные факторы:

• Паразитная индуктивность — выше у проволочных резисторов
• Паразитная емкость — может влиять на работу схемы на высоких частотах
• Скин-эффект — проявляется на высоких частотах, увеличивая сопротивление

Рекомендации по замене резисторов в ВЧ-схемах:

1. Использовать безындуктивные типы резисторов (металлопленочные, углеродистые)
2. Выбирать резисторы с минимальными размерами для уменьшения паразитных эффектов
3. При замене проволочных резисторов на другие типы может потребоваться перенастройка схемы

Заключение

Правильный выбор замены для вышедшего из строя резистора — важный этап в ремонте электронной техники. Учитывая все описанные выше параметры и особенности, можно подобрать наиболее подходящий компонент, обеспечивающий корректную и надежную работу устройства.

Помните, что в сложных или ответственных схемах лучше консультироваться со специалистом или использовать оригинальные комплектующие. Неправильная замена может привести не только к некорректной работе устройства, но и к повреждению других компонентов.

Чем заменить резистор smd печки, 12w51rj, можно ли перемычкой r050, аналог

Резистор можно заменить только на другой резистор, поэтому ниже описали различные виды резисторов.

Виды резисторов	Описание
Выводные	Выводные – применяются для монтажа сквозь печатную плату. Они отличаются наличием радиально или аксиально расположенных выводов (ножками). Такие резисторы можно встретить в старой технике, которую изготавливали 20 и более лет назад. Сейчас их применяют в простых устройствах и в случаях, когда использование SMD резистора невозможно. Выводные резисторы бывают: Проволочные – резисторный компонент представляет собой проволоку, намотанную на сердечник. Проволока используется с низким температурным коэффициентом. Металлопленочные, композитные – в качестве резисторного компонента используется пленка из металлического сплава. Основными материалами для резисторного компонента являются: манганин; константан; нихром; никелин; металлодиэлектрики; оксиды металлов; углерод.
SMD	SMD резисторы не имеют ножек. Их выводы расположены на поверхности корпуса. Их можно монтировать непосредственно на поверхность печатной платы. Это самый простой и доступный вариант в автоматизированных линиях, к тому же такой элемент значительно экономит место на плате. Может использоваться как резистор отопителя. Если планируется ремонт какой-либо электротехники, например микроволновой печки, нужно учитывать, что заменить резистор можно только резистором. Они бывают: тонкопленочные; толстопленочные.
По отличию конструкции	Постоянные. Переменные. Нелинейные.
По назначению	Общего. Специального.

Самый востребованный элемент для электротехники – это резистор. Он позволяет ограничивать ток, делить напряжение, создавать цепи обратной связи. Без использования резистора нельзя представить ни одну схему.

Если нужно найти способ чем заменить резистор, то лучше не искать аналоги, поскольку идеальной альтернативой будет лишь другой резистор.

Что такое резистор

Резистор (сопротивление) относится к группе пассивных элементов. С его помощью ток может лишь снижаться, он не способен усиливать сигнал.

Согласно закону Ома и Кирхгофа – протекающее через резистор напряжение может только падать, его величина равна величине протекающего тока, умноженного на величину сопротивления. Такой элемент можно встретить даже в лампочке для продления ее срока эксплуатации.

Основные виды

Резисторы бывают разными, разделены по различным критериям. По методу монтажа они бывают:

• Выводные;
• SMD.

По конструкции резисторы бывают:

• постоянными – имеют два вывода, нет возможности изменять напряжения;
• переменными – работают по принципу перемещения бегунка трамблера по резисторному слою;
• нелинейные – сопротивление может меняться под действием температуры, светоизлучения, напряжения, двух величин.

Все резисторы имеют общее и специальное назначение. Если нужно найти, чем заменить резистор, лучше воспользоваться другим таким же элементом.

Специальные бывают следующих видов:

• высокоомные;
• высоковольтные;
• высокочастотные;
• прецизионные и сверхпрецизионные.

Принцип работы резистора

Резисторы устанавливают в электрические цепи, чтобы ограничить протекающий через них ток. Величину напряжения, которое должно упасть, можно рассчитать по закону Ома.

Падение напряжения – это количество Вольт, образующееся на выводах резистора во время протекания тока. Если на резисторе падает напряжение и в это время через него протекает ток, значит, он выделяет тепло, мощность которого можно определить по формуле P=UI или P=U²/R=I²R.

Во время протекания электрического тока электроны сталкиваются с неоднородной структурой, из-за чего происходит потеря их энергии, которая выделяется в виде тепла.

Основные характеристики

Чтобы правильно подобрать резистор, нужно изучить его характеристики, к которым относится:

• номинальное сопротивление;
• максимальная рассеиваемая мощность;
• допуск или класс точности.

Зачастую этой информации достаточно чтобы подобрать замену. Если забыть о допустимой мощности, резистор перегорит. Приобретать резисторы можно с большим запасом мощности на 20-30%, но никак не меньше.

Сфера применения резисторов

Чтобы понять, где используются резисторы, нужно рассмотреть несколько примеров.

1. Ограничитель тока, например, если нужно подключить светодиод. Необходимо вычитать номинальное рабочее напряжение светодиода из напряжения тока. Затем поделить на номинальный ток через светодиод. Так можно получить номинал ограничительного сопротивления.
2. Делитель напряжения, где выходное напряжение можно определить по формуле – U_вых=U_вх(R2/R1+R2).
3. Также резистор может использоваться для задания тока транзисторам. Работает по предыдущей схеме ограничителя.

Варианты соединения резисторов

Резисторы можно подключать в электрической цепи различными способами.

1. Последовательное. Подключение происходит поочередно, резистор к резистору. В результате получается неразрывная цепь, без каких-либо ответвлений. Ток в каждой точке цепи одинаковый, меняется лишь напряжение. При таком соединении общее сопротивление увеличивается.
2. Параллельное. Представляет собой соединение концов резисторов в одной точке A, B. Оно состоит из нескольких параллельно подключенных друг к другу резисторов. Электрический ток между точками распределяется на резисторы, а напряжение остается одинаковым. При таком соединении общее сопротивление снижается.
3. Смешанное. Представляет собой цепь, где резисторы подключены одновременно последовательно и параллельно. Все выше сказанное о соединениях подходит и для этого типа. Общее сопротивление рассчитывается по формуле R_общ=(R1*R2)/(R1+R2).

Такие соединения необходимы, когда во время работы не оказалось резистора с нужным номиналом. Если, например нужен номинал 100Ком:

• можно последовательно соединить 2 резистора по 50Ком;
• параллельно по 200Ком;
• смешано 2 по 70Ком и параллельно к ним 1 на 65Ком.

Найти способ, чем заменить резистор нельзя. Для замены этого элемента нет аналогов. Необходимо найти другой резистор или воспользоваться различными способами их соединения, чтобы получить желаемый результат.

Про резисторы для начинающих заниматься электроникой

При сборке любого устройства, даже самого простейшего, у радиолюбителей часто возникают проблемы с радиодеталями, бывает что не удается достать какой то резистор определенного номинала, конденсатор или транзистор… в данной статье я хочу рассказать про замену радиодеталей в схемах, какие радиоэлементы на что можно заменять и какие нельзя, чем они различаются, какие типы элементов в каких узлах применяют и многое другое. Большинство радиодеталей могут быть заменены на аналогичные, близкие по параметрам.

Начнем пожалуй с резисторов.

Итак, вам наверное уже известно, что резисторы являются самыми основными элементами любой схемы. Без них не может быть построена ни одна схема, но что же делать, если у вас не оказалось нужных сопротивлений для вашей схемы? Рассмотрим конкретный пример, возьмем к примеру схему светодиодной мигалки, вот она перед вами:

Для того чтобы понять, какие резисторы здесь в каких пределах можно менять, нам нужно понять, на что вообще они влияют. Начнем с резисторов R2 и R3 – они влияют (совместно с конденсаторами) на частоту мигания светодиодов, т.е.

можно догадаться, что меняя сопротивления в большую или меньшую сторону, мы будем менять частоту мигания светодиодов. Следовательно, данные резисторы в этой схеме можно заменить на близкие по номиналу, если у вас не окажется указанных на схеме. Если быть точнее, то в данной схеме можно применить резисторы ну скажем от 10кОм до 50кОм.

Что касается резисторов R1 и R4, в некоторой степени и от них тоже зависит частота работы генератора, в данной схеме их можно поставить от 250 до 470Ом.

Тут есть еще один момент, светодиоды ведь бывают на разное напряжение, если в данной схеме применяются светодиоды на напряжение 1,5вольт, а мы поставим туда светодиод на большее напряжение – они у нас будут гореть очень тускло, следовательно, резисторы R1 и R4 нам нужно будет поставить на меньшее сопротивление.

Как видите, резисторы в данной схеме можно заменить на другие, близкие номиналы.

Вообще говоря, это касается не только данной схемы, но и многих других, если у вас при сборке схемы скажем не оказалось резистора на 100кОм, вы можете заменить его на 90 или 110кОм, чем меньше будет разница – тем лучше ставить вместо 100кОм 10кОм не стоит, иначе схема будет работать некорректно или вовсе, какой либо элемент может выйти из строя. Кстати, не стоит забывать что у резисторов допустимо отклонение номинала. Прежде чем резистор менять на другой, прочитайте внимательно описание и принцип работы схемы. В точных измерительных приборах не стоит отклоняться от заданных в схеме номиналов.

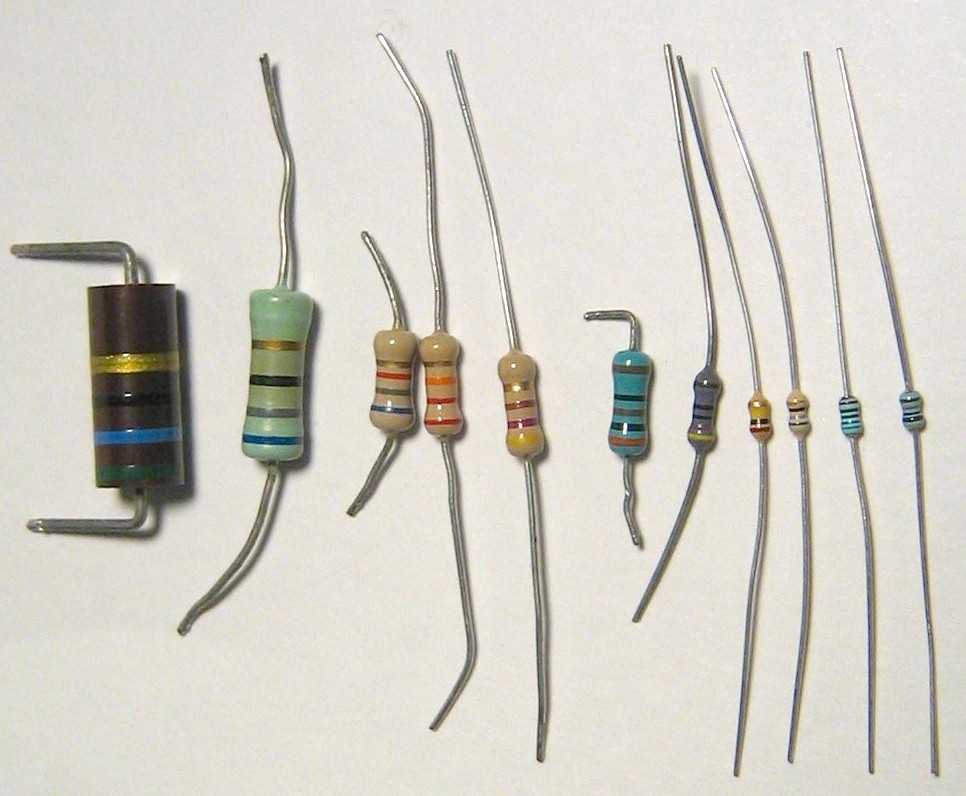

• Теперь что касается мощностей, чем мощнее резистор тем он толще, ставить вместо мощного 5 ваттного резистора 0,125 ватт никак нельзя, в лучшем случае он будет очень сильно греться, в худшем — просто сгорит.
• А заменить маломощный резистор более мощным – всегда пожалуйста, от этого ничего не будет, только мощные резисторы они более крупные, понадобится больше места на плате, или придется его поставить вертикально.
• Не забывайте про параллельное и последовательное соединение резисторов, если вам нужен резистор на 30кОм, вы можете его сделать из двух резисторов по 15кОм, соединив последовательно.

В схеме что я дал выше, присутствует подстроечный резистор. Его конечно же можно заменить переменным, разницы никакой нет, единственное, подстроечный придется крутить отверткой.

Можно ли подстроечные и переменные резисторы в схемах менять на близкие по номиналу? В общем то да, в нашей схеме его можно поставить почти любого номинала, хоть 10кОм, хоть 100кОм – просто изменятся пределы регулирования, если поставим 10кОм, вращая его мы быстрее будем менять частоту мигания светодиодов, а если поставим 100кОм.

, регулировка частоты мигания будет производиться плавнее и «длиннее» нежели с 10к. Иначе говоря, при 100кОм диапазон регулировки будет шире, чем при 10кОм.

А вот заменять переменные резисторы более дешевыми подстроечными не стоит. У них движок грубее и при частом использовании сильно царапается токопроводящий слой, после чего при вращении движка сопротивление резистора может меняться скачкообразно. Пример тому хрип в динамиках при изменении громкости.

Подробнее про виды и типы резисторов можно почитать .

Теперь поговорим про конденсаторы, они бывают разных видов, типов и конечно же емкостей. Все конденсаторы различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск. В радиоэлектронике применяют два типа конденсаторов, это полярные, и неполярные.

Отличие полярных конденсаторов от неполярных заключается в том, что полярные конденсаторы нужно включать в схему строго соблюдая полярность. Конденсаторы по форме бывают радиальные, аксиальные (выводы у таких конденсаторов находятся сбоку), с резьбовыми выводами (обычно это конденсаторы большой емкости или высоковольтные), плоские и так далее.

Различают импульсные, помехоподавляющие, силовые, аудио конденсаторы, общего назначения и др.

1. Где какие конденсаторы применяют?

2. В фильтрах блоков питания применяют обычные электролитические, иногда еще ставят керамику (служат для фильтрации и сглаживания выпрямленного напряжения), в фильтрах импульсных блоков питания применяют высокочастотные электролиты, в цепях питания — керамику, в некритичных цепях тоже керамику.
3. На заметку!


У электролитических конденсаторов обычно большой ток утечки, а погрешность емкости может составлять 30-40%, т.е. емкость указанная на банке, в реальности может сильно отличаться.

Номинальная ёмкость таких конденсаторов уменьшается по мере их срока эксплуатации.

Самый распространённый дефект старых электролитических конденсаторов – это потеря ёмкости и повышенная утечка, такие конденсаторы не стоит эксплуатировать дальше.

Вернемся мы к нашей схеме мультивибратора (мигалки), как видите там присутствуют два электролитических полярных конденсатора, они так же влияют на частоту мигания светодиодов, чем больше емкость, тем медленнее они будут мигать, чем меньше емкость, тем быстрее будут мигать.

Во многих устройствах и приборах нельзя так «играть» емкостями конденсаторов, к примеру если в схеме стоит 470 мкФ – то надо стараться поставить 470 мкФ, или же параллельно 2 конденсатора 220 мкФ. Но опять же, смотря в каком узле стоит конденсатор и какую роль он выполняет.

Рассмотрим пример на усилителе низкой частоты:

Как видите, в схеме присутствует три конденсатора, два из которых не полярные. Начнем с конденсаторов С1 и С2, они стоят на входе усилителя, через эти конденсаторы проходит/подается источник звука. Что будет если вместо 0.22 мкФ мы поставим 0.

01 мкФ? Во первых немного ухудшится качество звучания, во вторых звук в динамиках станет заметно тише. А если мы вместо 0.

22 мкФ поставим 1 мкФ – то на больших громкостях у нас появятся хрипы в динамиках, усилитель будет перегружаться, будет сильнее нагреваться, да и качество звука снова может ухудшиться.

Если вы глянете на схему какого нибудь другого усилителя, можете заметить, что конденсатор на входе может стоять и 1 мкФ, и даже 10 мкФ. Все зависит от каждого конкретного случая. Но в нашем случае конденсаторы 0.22 мкФ можно заменять на близкие по значению, например 0.15 мкФ или лучше 0.33 мкФ.

Итак, дошли мы до третьего конденсатора, он у нас полярный, имеет плюс и минус, путать полярность при подключении таких конденсаторов нельзя, иначе они нагреются, что еще хуже, взорвутся.

А бабахают они очень и очень сильно, может уши заложить.

Конденсатор С3 емкостью 470 мкФ у нас стоит по цепи питания, если вы еще не в курсе, то скажу, что в таких цепях, и например в блоках питания чем больше емкость, тем лучше.

Сейчас у каждого дома имеются компьютерные колонки, может быть вы замечали, что если громко слушать музыку, колонки хрипят, а еще мигает светодиод в колонке.

Это обычно говорит как раз о том, что емкость конденсатора в цепи фильтра блока питания маленькая (+ трансформаторы слабенькие, но об этом я не буду). Теперь вернемся к нашему усилителю, если мы вместо 470 мкФ поставим 10 мкФ – это почти то же самое что конденсатор не поставить вообще.

Как я уже говорил, в таких цепях чем больше емкость, тем лучше, честно говоря в данной схеме 470 мкФ это очень мало, можно все 2000 мкФ поставить.

Ставить конденсатор на меньшее напряжение чем стоит в схеме нельзя, от этого он нагреется и взорвется, если схема работает от 12 вольт, то нужно ставить конденсатор на 16 вольт, если схема работает от 15-16 вольт, то конденсатор лучше поставить на 25 вольт.

Что делать, если в собираемой вами схеме стоит неполярный конденсатор? Неполярный конденсатор можно заменить двумя полярными, включив их последовательно в схему, плюсы соединяются вместе, при этом емкость конденсаторов должна быть в два раза больше чем указано на схеме.

Никогда не разряжайте конденсаторы замыкая их вывода! Всегда нужно разряжать через высокоомный резистор, при этом не касайтесь выводов конденсатора, особенно если он высоковольтный.

Практически на всех полярных электролитических конденсаторах на верхней части вдавлен крест, это своеобразная защитная насечка (часто называют клапаном).

Если на такой конденсатор подать переменное напряжение или превысить допустимое напряжение, то конденсатор начнет сильно греться, а жидкий электролит внутри него начнет расширяться, после чего конденсатор лопается.

Таким образом часто предотвращается взрыв конденсатора, при этом электролит вытекает наружу.

В связи с этим хочу дать небольшой совет, если после ремонта какой либо техники, после замены конденсаторов вы впервые включаете его в сеть (например в старых усилителях меняются все подряд электролитические конденсаторы), закрывайте крышку и держитесь на расстоянии, не дай бог что бабахнет.

Теперь вопрос на засыпку: можно ли включать в сеть 220вольт неполярный конденсатор на 230 вольт? А на 240? Только пожалуйста, сходу не хватайте такой конденсатор и не втыкайте его в розетку!

У диодов основными параметрами являются допустимый прямой ток, обратное напряжение и прямое падение напряжения, иногда еще нужно обратить внимание на обратный ток. Такие параметры заменяющих диодов должны быть не меньше, чем у заменяемых.

У маломощных германиевых диодов обратный ток значительно больше, чем у кремниевых. Прямое падение напряжения у большинства германиевых диодов примерно в два раза меньше чем у похожих кремниевых. Поэтому в цепях, где используется это напряжение для стабилизации режима работы схемы, например в некоторых оконечных усилителях звука, замена диодов на другой тип проводимости не допустима.

Для выпрямителей в блоках питания главными параметрами являются обратное напряжение и предельно допустимый ток. Например, при токах 10А можно применять диоды Д242…Д247 и похожие, для тока 1 ампер можно КД202, КД213, из импортных это диоды серии 1N4xxx. Ставить вместо 5 амперного диода 1 амперный конечно же нельзя, наоборот можно.

В некоторых схемах, например в импульсных блоках питания нередко применяют диоды Шоттки, они работают на более высоких частотах чем обычные диоды, обычными диодами такие заменять не стоит, они быстро выйдут из строя.

Во многих простеньких схемах в качестве замены можно поставить любой другой диод, единственное, не спутайте вывода, с осторожностью стоит к этому относиться, т. к. диоды так же могут лопнуть или задымиться (в тех же блоках питания) если спутать анод с катодом.

Можно ли диоды (в т.ч.

диоды Шоттки) включать параллельно? Да можно, если два диода включить параллельно, протекающий через них ток может быть увеличен, сопротивление, падение напряжения на открытом диоде и рассеиваемая мощность уменьшаются, следовательно – диоды меньше будут греться. Параллелить диоды можно только с одинаковыми параметрами, с одной коробки или партии. Для маломощных диодов рекомендую ставить так называемый «токоуравнивающий» резистор.

Транзисторы делятся на маломощные, средней мощности, мощные, низкочастотные, высокочастотные и т.д. При замене нужно учитывать максимально допустимое напряжение эмиттер-коллектор, ток коллектора, рассеиваемая мощность, ну и коэффициент усиления.

Заменяющий транзистор, во первых, должен относиться к той же группе, что и заменяемый. Например, малой мощности низкой частоты или большой мощности средней частоты.

Затем подбирают транзистор той же структуры: р-п-р или п-р-п, полевой транзистор с р-каналом или n-каналом. Далее проверяют значения предельных параметров, у заменяющего транзистора они должны быть не меньше, чем у заменяемого.

Кремниевые транзисторы рекомендуется заменять только кремниевыми, германиевые — германиевыми, биполярные – биполярными и т.д.

Давайте вернемся к схеме нашей мигалки, там применены два транзистора структуры n-p-n, а именно КТ315, данные транзисторы спокойно можно заменить на КТ3102, или даже на старенький МП37, вдруг завалялся у кого Транзисторов, способных работать в данной схеме очень и очень много.

Как вы думаете, будут ли работать в этой схеме транзисторы КТ361? Конечно же нет, транзисторы КТ361 другой структуры, p-n-p. Кстати, аналогом транзистора КТ361 является КТ3107.

В устройствах, где транзисторы используются в ключевых режимах, например в каскадах управления реле, светодиодов, в логических схемах и пр… выбор транзистора не имеет большого значения, выбирайте аналогичной мощности, и близкий по параметрам.

В некоторых схемах между собой можно заменять например КТ814, КТ816, КТ818 или КТ837. Возьмем для примера транзисторный усилитель, схема его ниже.

Выходной каскад построен на транзисторах КТ837, их можно заменить на КТ818, а вот на КТ816 уже не стоит менять, он будет очень сильно нагреваться, и быстро выйдет из строя. Кроме того, уменьшится выходная мощность усилителя. Транзистор КТ315 как вы уже наверное догадались меняется на КТ3102, а КТ361 на КТ3107.

Мощный транзистор можно заменить двумя маломощными того же типа, их соединяют параллельно.

При параллельном соединении, транзисторы должны применяться с близкими значениями коэффициента усиления, рекомендуется ставить выравнивающие резисторы в эмиттерной цепи каждого, в зависимости от тока: от десятых долей ома при больших токах, до единиц ом при малых токах и мощностях. В полевых транзисторах такие резисторы обычно не ставятся, т.к. у них положительный ТКС канала.

Про резисторы для начинающих заниматься электроникой | Инвертор, преобразователь напряжения, частотный преобразователь

Продолжение статьи о начале занятий электроникой. Для тех, кто отважился начать. Рассказ о деталях.

Радиолюбительство до сего времени является одним из часто встречающихся увлечений, хобби. Если сначала собственного славного пути радиолюбительство затрагивало в главном конструирование приемников и передатчиков, то с развитием электрической техники расширялся спектр электрических устройств и круг радиолюбительских интересов.

Естественно, такие сложные устройства, как, к примеру, видеомагнитофон, проигрыватель компакт-дисков, телек либо домашний кинозал у себя дома собирать не станет даже самый квалифицированный радиолюбитель. А вот ремонтом техники промышленного производства занимаются очень многие радиолюбители, при этом довольно удачно.

Другим направлением является конструирование электрических схем либо доработка «до класса люкс» промышленных устройств.

Спектр в данном случае довольно велик.

Это устройства для сотворения «умного дома», зарядные устройства для аккумов, регуляторы оборотов электродвигателей, частотные преобразователи для трехфазных движков, преобразователи 12…220В для питания телевизоров либо звуковоспроизводящих устройств от авто аккума, разные терморегуляторы. Также очень популярны схемы фотореле для включения освещения, охранные устройства и сигнализация, также почти все другое.

Передатчики и приемники отошли на последний план, а вся техника именуется сейчас просто электроникой. И сейчас, пожалуй, следовало бы именовать радиолюбителей как-то по другому. Но исторически сложилось так, что другого наименования просто не выдумали. Потому пусть будут радиолюбители.

Составляющие электрических схем

При всем многообразии электрических устройств они состоят из радиодеталей. Все составляющие электрических схем можно поделить на два класса: активные и пассивные элементы.

Активными числятся радиодетали, которые владеют свойством усиливать электронные сигналы, т.е. владеющие коэффициентом усиления. Несложно додуматься, что это транзисторы и все, что из их делается: операционные усилители, логические микросхемы, микроконтроллеры и почти все другое.

Одним словом все те элементы, у каких маломощный входной сигнал управляет довольно массивным выходным. В таких случаях молвят, что коэффициент усиления (Кус) у их больше единицы.

К пассивным относятся такие детали, как резисторы, конденсаторы, катушки индуктивности, диоды и т.п. Одним словом все те радиоэлементы, которые имеют Кус в границах 0…1! Единицу тоже можно считать усилением: «Однако, не ослабляет». Вот поначалу и разглядим пассивные элементы.

Резисторы

Являются самыми ординарными пассивными элементами. Основное их предназначение ограничить ток в электронной цепи. Простым примером является включение светодиода, показанное на рисунке 1. При помощи резисторов также подбирается режим работы усилительных каскадов при разных схемах включения транзисторов.

Набросок 1. Схемы включения свтодиода

Характеристики резисторов

Ранее резисторы назывались сопротивлениями, это как раз их физическое свойство. Чтоб не путать деталь с ее свойством сопротивления переименовали в резисторы.

Сопротивление, как свойство присуще всем проводникам, и характеризуется удельным сопротивлением и линейными размерами проводника. Ну, приблизительно так же, как в механике удельный вес и объем.

Формула для подсчета сопротивления проводника: R = ρ*L/S, где ρ удельное сопротивление материала, L длина в метрах, S площадь сечения в мм2. Несложно узреть, что чем длиннее и тоньше провод, тем больше сопротивление.

Можно поразмыслить, что сопротивление не наилучшее свойство проводников, ну просто препятствует прохождению тока. Но в ряде всевозможных случаев как раз это препятствие является полезным.

Дело в том, что при прохождении тока через проводник на нем выделяется термическая мощность P = I2 * R. Тут P, I, R соответственно мощность, ток и сопротивление.

Эта мощность употребляется в разных нагревательных устройствах и лампах накаливания.

Резисторы на схемах

Все детали на электронных схемах показываются при помощи УГО (условных графических обозначений). УГО резисторов показаны на рисунке 2.

Набросок 2. УГО резисторов

Черточки снутри УГО обозначают мощность рассеяния резистора. Сходу следует сказать, что если мощность будет меньше требуемой, то резистор будет нагреваться, и, в конце концов, сгорит. Для подсчета мощности обычно пользуются формулой, а поточнее даже 3-мя: P = U * I, P = I2 * R, P = U2 / R.

1-ая формула гласит о том, что мощность, выделяемая на участке электронной цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток через этот участок. Если напряжение выражено в Вольтах, ток в Амперах, то мощность получится в ваттах. Таковы требования системы СИ.

Рядом с УГО указывается номинальное значение сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1К, R3 1,2К, R4 1К2, R5 5М1. R1 имеет номинальное сопротивление 1Ом, R2 1КОм, R3 и R4 1,2КОм (буковка К либо М может ставиться заместо запятой), R5 — 5,1МОм.

Современная маркировка резисторов

В текущее время маркировка резисторов делается при помощи цветных полос. Самое увлекательное, что цветовая маркировка упоминалась в первом послевоенном журнальчике «Радио», вышедшем в январе 1946 года. Там же было сказано, что вот, это новенькая южноамериканская маркировка. Таблица, объясняющая принцип «полосатой» маркировки показана на рисунке 3.

Набросок 3. Маркировка резисторов

На рисунке 4 показаны резисторы для поверхностного монтажа SMD, которые также именуют «чип — резистор». Для любительских целей более подходят резисторы типоразмера 1206. Они довольно большие и имеют благопристойную мощность, целых 0,25Вт.

На этом же рисунке обозначено, что наибольшим напряжением для чип резисторов является 200В. Таковой же максимум имеют и резисторы для обыденного монтажа. Потому, когда предвидится напряжение, к примеру 500В лучше поставить два резистора, соединенных поочередно.

Набросок 4. Резисторы для поверхностного монтажа SMD

Чип резисторы самых малеханьких размеров выпускаются без маркировки, так как ее просто некуда поставить. Начиная с размера 0805 на «спине» резистора ставится маркировка из 3-х цифр.

1-ые две представляют собой номинал, а 3-я множитель, в виде показателя степени числа 10.

Потому если написано, к примеру, 100, то это будет 10 * 1Ом = 10Ом, так как хоть какое число в нулевой степени равно единице 1-ые две числа нужно множить конкретно на единицу.

Если же на резисторе написано 103, то получится 10 * 1000 = 10 КОм, а надпись 474 говорит, что пред нами резистор 47 * 10 000 Ом = 470 КОм. Чип резисторы с допуском 1% маркируются сочетанием букв и цифр, и найти номинал можно только пользуясь таблицей, которую можно найти в вебе.

Зависимо от допуска на сопротивление номиналы резисторов делятся на три ряда, E6, E12, E24. Значения номиналов соответствуют цифрам таблицы, показанной на рисунке 5.

Набросок 5.

Из таблицы видно, что чем меньше допуск на сопротивление, тем больше номиналов в соответственном ряду. Если ряд E6 имеет допуск 20%, то в нем всего только 6 номиналов, в то время как ряд E24 имеет 24 позиции. Но это все резисторы общего внедрения. Есть резисторы с допуском в один процент и меньше, потому посреди их может быть отыскать хоть какой номинал.

Не считая мощности и номинального сопротивления резисторы имеют еще несколько характеристик, но о их пока гласить не будем.

Соединение резисторов

Невзирая на то, что номиналов резисторов довольно много, время от времени приходится их соединять, чтоб получить требуемую величину.

Обстоятельств этому несколько: четкий подбор при настройке схемы либо просто отсутствие подходящего номинала. В главном употребляется две схемы соединения резисторов: последовательное и параллельное.

Схемы соединения показаны на рисунке 6. Там же приводятся и формулы для расчета общего сопротивления.

Набросок 6. Схемы соединения резисторов и формулы для расчетов общего сопротивления

В случае поочередного соединения общее сопротивление равно просто сумме 2-ух сопротивлений. Это как показано на рисунке. По сути резисторов может быть и больше. Такое включение бывает в делителях напряжения. Естественно, что общее сопротивление будет больше самого большего. Если это будут 1КОм и 10Ом, то общее сопротивление получится 1,01КОм.

При параллельном соединении все как раз напротив: общее сопротивление 2-ух (и поболее резисторов) будет меньше наименьшего.

Если оба резистора имеют однообразный номинал, то общее их сопротивление будет равно половине этого номинала. Можно так соединить и десяток резисторов, тогда общее сопротивление будет как раз десятая часть от номинала.

К примеру, соединили в параллель 10 резисторов по 100 ОМ, тогда общее сопротивление 100 / 10 = 10 Ом.

Необходимо подчеркнуть, что ток при параллельном соединении согласно закону Кирхгофа разделится на 10 резисторов. Потому мощность каждого из их будет нужно в 10 раз ниже, чем для 1-го резистора.

Продолжение читайте в последующей статье.

Борис Аладышкин

P. S. Если вам нравятся наши статьи, вы сможете подписаться на нашу рассылку и все новые статьи, размещенные на веб-сайте Электрик Инфо придут на ваш электрический почтовый ящик!

Подписаться на почтовую рассылку Вы сможете перейдя по этой ссылке: /subscribe2. htm

Про резисторы для начинающих заниматься электроникой

Радиолюбители в 21 веке занимаются не столько созданием различных передатчиков, приемников, сколько усовершенствованием уже промышленно изготовленных устройств.

Создание систем «умного дома», различных зарядных устройств, регуляторов скорости, преобразователей напряжения и других физических величин – вот основное направление в конструировании и разработке в наше время.

Основой для большинства современных схем уже служат не радиоэлектронные компоненты, а различные электронные устройства (контроллеры, датчики, преобразователи). Однако развитие радиотехники начиналось именно с простейших компонентов и термин «радиолюбитель» уже нечем не заменить.

Компоненты электронных схем

Практически все компоненты радиоэлектронных схем можно разделить на активные и пассивные элементы. Активные компоненты способны усиливать электрические сигналы, а одной из основных характеристик для них является коэффициент усиления. К элементам такого типа относятся микроконтроллеры, логические микросхемы, операционные усилители. К пассивным элементам относятся резисторы, конденсаторы, диоды, т.е. элементы с коэффициентом усиления в пределах от 0 до 1. Основные характеристики и назначение резисторов рассмотрим в данной статье.

Резисторы

Назначение резистора: ограничение максимального значения тока в электрической цепи. В простейшем случае резистор включается в цепь светодиода для ограничения максимального тока (рисунок 1). Резистор представляет собой простой проводник. Основной параметр любого резистора – его сопротивление. Сопротивление проводников определяется удельным сопротивлением (зависит от материала) и линейных размеров проводника. Для определения сопротивления применяется формула:

[size=16]R = ρ*L/S

где ρ — удельное сопротивление материала, L длина в метрах, S площадь сечения в кв. мм. Сопротивление, как физический параметр, препятствует прохождению электрического тока. При этом при прохождении тока через резистор выделяется тепловая энергия, равная произведению сопротивления на квадрат силы тока – рассеиваемая мощность резистора. Как и любой элемент электрической схемы, резистор имеет свое собственное условное графической обозначение (УГО). Внутри УГО резистора нанесены черточки, обозначающие мощность рассеяния резистора. Для буквенного обозначения резистора используется латинская буква «R» с порядковым номером резистора в схеме. Рядом с резистором может указываться его номинальное сопротивление (R3 1,2K). Для обозначения основных параметров резисторов используется маркировка с помощью цветных полос (рисунок 3). Впервые на просторах бывшего СССР о цветной маркировке резисторов было упомянуто в журнале «Радио» в 1946 году. Современные электронные схемы предъявляют определенные условия к размерам элементов. Поэтому для поверхностного монтажа SMD применяются специальные «чип-резисторы» (рисунок 4). Для маркировки SMD компонентов применяется цифровой шифр из трех цифр (первые две цифры – номинальное сопротивление, третья – множитель в виде показателя степени 10). Все резисторы выпускаются согласно номинальному ряду значений сопротивлений (Е6, Е12, Е24). Для каждого из рядов существует свой допуск (±5, ±10, ±20%), однако существуют резисторы с допуском в 1%.

Схемы соединения резисторов

Ввиду достаточно ограниченного числа номинальных значений сопротивлений для резисторов часто для настройки схем приходится подбирать необходимое сопротивление, соединяя несколько элементов. Существует два способа соединения резисторов – последовательное и параллельное. Зная зависимости при параллельном и последовательном соединении резисторов можно достаточно точно подобрать требуемое значение сопротивления. Рисунок 6 Стоит отметить, что при параллельном соединении резисторов в каждой из параллельных ветвей протекает ток, а его суммарное значение разделяется на количество ветвей. Поэтому мощность подбираемых резисторов можно занижать прямо пропорционально количеству параллельных ветвей. Добавлять комментарии могут только зарегистрированные пользователи. [ Регистрация | Вход ]

Новости сайта ukrelektrik.com

Последние статьи ukrelektrik.com

Последние ответы на форуме ukrelektrik.com

Заземление, зануление rashpilek1975 Alexzhuk / 37 Электроотопление IusCoin Multiki / 68 Всё обо всём — общение 2alpilip Наде4ка / 29

Резистор

Резисторы разных размеров, типов, мощности с проволочными выводами
Почтовая марка Германии 1994 года

Рези́стор (англ. resistor, от лат. resisto — сопротивляюсь) — пассивный элемент электрических цепей, обладающий определённым или переменным значением электрического сопротивления[1], предназначенный для линейного преобразования силы тока в напряжение и напряжения в силу тока, ограничения тока, поглощения электрической энергии и др.[2]. Весьма широко используемый компонент практически всех электрических и электронных устройств.

Схема замещения резистора чаще всего имеет вид параллельно соединённых сопротивления и ёмкости. Иногда на высоких частотах последовательно с этой цепью включают индуктивность. В схеме замещения сопротивление — основной параметр резистора, ёмкость и индуктивность — паразитные параметры.

Линейные и нелинейные резисторы

Все резисторы делятся на линейные и нелинейные.

Сопротивления линейных резисторов не зависят от приложенного напряжения или протекающего тока.

Сопротивления нелинейных резисторов изменяются в зависимости от значения приложенного напряжения или протекающего тока. Например, сопротивление осветительной лампы накаливания при отсутствии тока в 10-15 раз меньше, чем в режиме освещения. В линейных резистивных цепях форма тока совпадает с формой напряжения, вызвавшего этот ток.

Основные характеристики и параметры резисторов

• Номинальное сопротивление — основной параметр.
• Предельная рассеиваемая мощность.
• Температурный коэффициент сопротивления.
• Допустимое отклонение сопротивления от номинального значения (технологический разброс в процессе изготовления).
• Предельное рабочее напряжение.
• Избыточный шум.
• Максимальная температура окружающей среды для номинальной мощности рассеивания.
• Влагоустойчивость и термостойкость.
• Коэффициент напряжения. Учитывает явление зависимости сопротивления некоторых видов резисторов от приложенного напряжения.

Определяется по формуле:

K

U

=

R

1

−

R

2

R

1

∗
100
%

{displaystyle K_{U}={frac {R_{1}-R_{2}}{R_{1}}}*100\%}

, где

R

1

{displaystyle R_{1}}

и

R

2

{displaystyle R_{2}}

 — сопротивления, измеренные при напряжениях, соответствующих

10
%

{displaystyle 10\%}

-ной и

100
%

{displaystyle 100\%}

-ной номинальной мощности рассеяния резистора. [3]

Некоторые характеристики существенны при проектировании устройств, работающих на высоких и сверхвысоких частотах, это:

• Паразитная ёмкость.
• Паразитная индуктивность.

Обозначение резисторов на схемах

Чем заменить резистор

Проверка резистора мультиметром

Проверить номинал резистора можно с помощью измерения сопротивления (омметр).

В разъем COM вставляется черный щуп, а в VΩ красный. VΩ — это измерение напряжения и сопротивления.

Переводим мультиметр в режим измерения сопротивления. Диодная прозвонка не поможет. Прозвонка измеряет только падение напряжения, но не сопротивление. Начинаем с малого значения в 200 Ом.

Единица обозначает две ситуации. Если у резистора сопротивление выше, чем выбранный предел, мультиметр покажет зашкаливающее значение. Так же единица обозначает, что прибор не видит радиодеталь или есть плохой контакт между щупами и деталью.

Точка на экране показывает предел измерения. Здесь выбран предел 20 кОм.

Мультиметр показывает 2,7 кОм. При измерениях нельзя касаться одновременно двух металлических оснований щупов. Ваше тело может шунтировать измеряемую деталь, и показания пробора будут ложными.

Пробитый резистор мультиметр определит как с 0 сопротивлением. А в режиме диодной прозвонки, мультиметр начнет пищать. Однако, если реальное сопротивление резистора было 1 Ом, то прибор может пищать, а в режиме измерения сопротивления будет показывать погрешности.

Тоже самое с резисторами, чьи номиналы сопротивления выше, чем у измеряемого прибора. Можно его проверить и с помощью диодной прозвонки. При исправном резисторе диодная прозвонка не будет пищать, она покажет падение напряжения. Но и тут проблема.

Если требуется проверить резистор на плате, лучше выпаивайте один контакт, иначе прибор будет показывать ложные значения. Другие радиодетали на плате будут шунтировать и вносить свои искажения при измерениях.

Чем заменить неисправный

Учитывайте цепь, в которой надо поменять деталь. Если SMD резистор, то подойдет только такой же +-5% от номинала. Если это DIP резистор, который стоит в блоке питания, то можно обойтись с большей погрешностью. Проблема в том, что некоторые схемы могут быть рассчитаны на большую погрешность, а схемы для точны приборов нет. SMD компоненты обладают меньшей емкостью и индуктивностью, чем DIP. И в тоже время, SMD не предназначены для высокой мощности.

Еще можно объединить разные резисторы в один нужный, для временного ремонта. Например, резистор мощностью 2 Вт и сопротивлением 10 кОм чернеет и перегревается. Чем можно его заменить? Можно соединить два резистора по 20 кОм 2 Вт параллельно, и получим эквивалентную мощность 4 Вт и сопротивление 10 кОм. А можно и последовательно соединить два по 5 кОм 2 Вт. И получится резистор 10 кОм 4 Вт.

Маркировка резисторов

Не нужно учить или зубрить маркировку. Она пригодится в тех ситуациях, когда на плате резистор сгорел или повредился, а данных о его сопротивлении нет.

DIP маркируются кольцами. У них есть множители и проценты погрешности.

SMD в виду своих габаритов маркируются цифрами.

Форум радиолюбителей

toronto У нас в гостях
Сообщения: 4 Зарегистрирован: 18 фев 2017, 17:09

чем заменить цементный резистор?

Сообщение toronto » 18 фев 2017, 17:19

phoenix Супермодератор
Сообщения: 349 Зарегистрирован: 25 янв 2012, 01:09

Re: чем заменить цементный резистор?

Сообщение phoenix » 19 фев 2017, 15:49

toronto У нас в гостях
Сообщения: 4 Зарегистрирован: 18 фев 2017, 17:09

Re: чем заменить цементный резистор?

Сообщение toronto » 24 фев 2017, 07:50

Для замены резистора на 6,8кОм/5Вт можно использовать три параллельно включенных резистора по 20 кОм (2Вт+2Вт+1Вт). Итоговое сопротивление будет 6,67 кОм.[/quote]

спасибо за ответ! Но я просил чем можно заменить. Так как нету на подбор цементных резисторов.

phoenix Супермодератор
Сообщения: 349 Зарегистрирован: 25 янв 2012, 01:09

Re: чем заменить цементный резистор?

Сообщение phoenix » 24 фев 2017, 13:30

toronto У нас в гостях
Сообщения: 4 Зарегистрирован: 18 фев 2017, 17:09

Чем заменить резистор

Резистор можно заменить только на другой резистор, поэтому ниже описали различные виды резисторов.

Виды резисторов	Описание
Выводные	Выводные – применяются для монтажа сквозь печатную плату. Они отличаются наличием радиально или аксиально расположенных выводов (ножками).

Такие резисторы можно встретить в старой технике, которую изготавливали 20 и более лет назад. Сейчас их применяют в простых устройствах и в случаях, когда использование SMD резистора невозможно.

Выводные резисторы бывают:

1. Проволочные – резисторный компонент представляет собой проволоку, намотанную на сердечник. Проволока используется с низким температурным коэффициентом.
2. Металлопленочные, композитные – в качестве резисторного компонента используется пленка из металлического сплава.

Основными материалами для резисторного компонента являются:

• манганин;
• константан;
• нихром;
• никелин;
• металлодиэлектрики;
• оксиды металлов;
• углерод.

Это самый простой и доступный вариант в автоматизированных линиях, к тому же такой элемент значительно экономит место на плате.

Может использоваться как резистор отопителя. Если планируется ремонт какой-либо электротехники, например микроволновой печки, нужно учитывать, что заменить резистор можно только резистором.

• тонкопленочные;
• толстопленочные.

1. Постоянные.
2. Переменные.
3. Нелинейные.

1. Общего.
2. Специального.

Самый востребованный элемент для электротехники – это резистор. Он позволяет ограничивать ток, делить напряжение, создавать цепи обратной связи. Без использования резистора нельзя представить ни одну схему.

Если нужно найти способ чем заменить резистор, то лучше не искать аналоги, поскольку идеальной альтернативой будет лишь другой резистор.

Что такое резистор

Резистор (сопротивление) относится к группе пассивных элементов. С его помощью ток может лишь снижаться, он не способен усиливать сигнал.

Согласно закону Ома и Кирхгофа – протекающее через резистор напряжение может только падать, его величина равна величине протекающего тока, умноженного на величину сопротивления. Такой элемент можно встретить даже в лампочке для продления ее срока эксплуатации.

Основные виды

Резисторы бывают разными, разделены по различным критериям. По методу монтажа они бывают:

• Выводные;
• SMD.

По конструкции резисторы бывают:

• постоянными – имеют два вывода, нет возможности изменять напряжения;
• переменными – работают по принципу перемещения бегунка трамблера по резисторному слою;
• нелинейные – сопротивление может меняться под действием температуры, светоизлучения, напряжения, двух величин.

Все резисторы имеют общее и специальное назначение. Если нужно найти, чем заменить резистор, лучше воспользоваться другим таким же элементом.

Специальные бывают следующих видов:

• высокоомные;
• высоковольтные;
• высокочастотные;
• прецизионные и сверхпрецизионные.

Принцип работы резистора

Резисторы устанавливают в электрические цепи, чтобы ограничить протекающий через них ток. Величину напряжения, которое должно упасть, можно рассчитать по закону Ома.

Падение напряжения – это количество Вольт, образующееся на выводах резистора во время протекания тока. Если на резисторе падает напряжение и в это время через него протекает ток, значит, он выделяет тепло, мощность которого можно определить по формуле P=UI или P=U 2 /R=I 2 R.

Во время протекания электрического тока электроны сталкиваются с неоднородной структурой, из-за чего происходит потеря их энергии, которая выделяется в виде тепла.

Количество выделяемого тепла является величиной, которая указывает на сложность протекания тока через резистор и зависит от удельного сопротивления вещества.

Основные характеристики

Чтобы правильно подобрать резистор, нужно изучить его характеристики, к которым относится:

• номинальное сопротивление;
• максимальная рассеиваемая мощность;
• допуск или класс точности.

Зачастую этой информации достаточно чтобы подобрать замену. Если забыть о допустимой мощности, резистор перегорит. Приобретать резисторы можно с большим запасом мощности на 20-30%, но никак не меньше.

Сфера применения резисторов

Чтобы понять, где используются резисторы, нужно рассмотреть несколько примеров.

1. Ограничитель тока, например, если нужно подключить светодиод. Необходимо вычитать номинальное рабочее напряжение светодиода из напряжения тока. Затем поделить на номинальный ток через светодиод. Так можно получить номинал ограничительного сопротивления.
2. Делитель напряжения, где выходное напряжение можно определить по формуле – U_вых=U_вх(R2/R1+R2).
3. Также резистор может использоваться для задания тока транзисторам. Работает по предыдущей схеме ограничителя.

Варианты соединения резисторов

Резисторы можно подключать в электрической цепи различными способами.

1. Последовательное. Подключение происходит поочередно, резистор к резистору. В результате получается неразрывная цепь, без каких-либо ответвлений. Ток в каждой точке цепи одинаковый, меняется лишь напряжение. При таком соединении общее сопротивление увеличивается.
2. Параллельное. Представляет собой соединение концов резисторов в одной точке A, B. Оно состоит из нескольких параллельно подключенных друг к другу резисторов. Электрический ток между точками распределяется на резисторы, а напряжение остается одинаковым. При таком соединении общее сопротивление снижается.
3. Смешанное. Представляет собой цепь, где резисторы подключены одновременно последовательно и параллельно. Все выше сказанное о соединениях подходит и для этого типа. Общее сопротивление рассчитывается по формуле R_общ=(R1*R2)/(R1+R2).

Такие соединения необходимы, когда во время работы не оказалось резистора с нужным номиналом. Если, например нужен номинал 100Ком:

• можно последовательно соединить 2 резистора по 50Ком;
• параллельно по 200Ком;
• смешано 2 по 70Ком и параллельно к ним 1 на 65Ком.

Найти способ, чем заменить резистор нельзя. Для замены этого элемента нет аналогов. Необходимо найти другой резистор или воспользоваться различными способами их соединения, чтобы получить желаемый результат.

Что будет если поставить резистор большего сопротивления

Резистор — один из наиболее распространённых компонентов в электронике. Его назначение — простое: сопротивляться течению тока, преобразовывая его часть в тепло.

Основной характеристикой резистора является сопротивление. Единица измерения сопротивления — Ом (Ohm, Ω). Чем больше сопротивление, тем большая часть тока рассеивается в тепло. В схемах, питаемых небольшим напряжением (5 – 12 В), наиболее распространены резисторы номиналом от 100 Ом до 100 кОм.

Закон Ома

Закон Ома позволяет на заданном участке цепи определить одну из величин: силу тока I, напряжение U, сопротивление R, если известны две остальные:

Для обозначения напряжения наряду с символом U используется V.

Рассмотрим простую цепь

Расчитаем силу тока, проходящего через резистор R1 и, соответственно, затем через лампу L1. Для простоты будем предполагать, что сама лампа обладает нулевым собственным сопротивлением.

Аналогично, если бы у нас был источник питания на 5 В и лампа, которая по документации должна работать при токе 20 мА, нам нужно бы было выбрать резистор подходящего номинала.

В данном случае, разница в 10 Ом между идеальным номиналом и имеющимся не играет большого значения: можно смело брать стандартный номинал — 240 или 220 Ом.

Аналогично, мы могли бы расчитать требуемое напряжение, если бы оно было не известно, а на руках были значения сопротивления и желаемая сила тока.

Соединение резисторов

При последовательном соединении резисторов, их сопротивление суммируется:

При параллельном соединении, итоговое сопротивление расчитывается по формуле:

Если резистора всего два, то:

В частном случае двух одинаковых резисторов, итоговое сопротивление при параллельном соединении равно половине сопротивления каждого из них.

Таким образом можно получать новые номиналы из имеющихся в наличии.

Применеие на практике

Среди ролей, которые может выполнять резистор в схеме можно выделить следующие:

Токоограничивающий резистор

Пример, на котором рассматривался Закон Ома представляет собой также пример токоограничевающего резистора: у нас есть компонент, который расчитан на работу при определённом токе — резистор снижает силу тока до нужного уровня.

В случае с Ардуино следует ограничивать ток, поступающий с выходных контактов (output pins). Напряжение, в состоянии, когда контакт включен (high) составляет 5 В. Исходя из документации, ток не должен превышать 40 мА. Таким образом, чтобы безопасно увести ток с контакта в землю понадобится резистор номиналом R = U / I = 5 В / 0.04 А = 125 Ом или более.

Стягивающие и подтягивающие резисторы

Стягивающие (pull-down) и подтягивающие (pull-up) резисторы используются в схемах рядом со входными контактами логических компонентов, которым важен только факт: подаётся ноль вольт (логический ноль) или не ноль (логическая единица). Примером являются цифровые входы Ардуино. Резисторы нужны, чтобы не оставить вход в «подвешенном» состоянии. Возьмём такую схему

Мы хотим, чтобы когда кнопка не нажата (цепь разомкнута), вход фиксировал отсутствие напряжения. Но в данном случае вход находится в «никаком» состоянии. Он может срабатывать и не срабатывать хаотично, непредсказуемым образом. Причина тому — шумы, образующиеся вокруг: провода действуют как маленькие антенны и производят электричество из электромагнитных волн среды. Чтобы гарантировать отсутствие напряжения при разомкнутой цепи, рядом с входом ставится стягивающий резистор:

Теперь нежелательный ток будет уходить через резистор в землю. Для стягивания используются резисторы больших сопротивлений (10 кОм и более). В моменты, когда цепь замкнута, большое сопротивление резистора не даёт большей части тока идти в землю: сигнал пойдёт к входному контакту. Если бы сопротивление резистора было мало (единицы Ом), при замкнутой цепи произошло бы короткое замыкание.

Аналогично, подтягивающий резистор удерживает вход в состоянии логической единицы, пока внешняя цепь разомкнута:

То же самое: используются резисторы больших номиналов (10 кОм и более), чтобы минимизировать потери энергии при замкнутой цепи и предотвратить короткое замыкание при разомкнутой.

Делитель напряжения

Делитель напряжения (voltage divider) используется для того, чтобы получить из исходного напряжения лишь его часть. Например, из 9 В получить 5. Он подробно описан в отдельной статье.

Мощность резисторов

Резисторы помимо сопротивления обладают ещё характеристикой мощности. Она определяет нагрузку, которую способен выдержать резистор. Среди обычных керамических резисторов наиболее распространены показатели 0.25 Вт, 0.5 Вт и 1 Вт. Для расчёта нагрузки, действующей на резистор, используйте формулу:

При превышении допустимой нагрузки, резистор будет греться и его срок службы может сильно сократиться. При сильном превышении — резистор может начать плавиться и вызвать воспламенение. Будьте осторожны!

При сборке любого устройства, даже самого простейшего, у радиолюбителей часто возникают проблемы с радиодеталями, бывает что не удается достать какой то резистор определенного номинала, конденсатор или транзистор… в данной статье я хочу рассказать про замену радиодеталей в схемах, какие радиоэлементы на что можно заменять и какие нельзя, чем они различаются, какие типы элементов в каких узлах применяют и многое другое. Большинство радиодеталей могут быть заменены на аналогичные, близкие по параметрам.

Резисторы

Начнем пожалуй с резисторов.

Итак, вам наверное уже известно, что резисторы являются самыми основными элементами любой схемы. Без них не может быть построена ни одна схема, но что же делать, если у вас не оказалось нужных сопротивлений для вашей схемы? Рассмотрим конкретный пример, возьмем к примеру схему светодиодной мигалки, вот она перед вами:

Для того чтобы понять, какие резисторы здесь в каких пределах можно менять, нам нужно понять, на что вообще они влияют. Начнем с резисторов R2 и R3 – они влияют (совместно с конденсаторами) на частоту мигания светодиодов, т.е. можно догадаться, что меняя сопротивления в большую или меньшую сторону, мы будем менять частоту мигания светодиодов. Следовательно, данные резисторы в этой схеме можно заменить на близкие по номиналу, если у вас не окажется указанных на схеме. Если быть точнее, то в данной схеме можно применить резисторы ну скажем от 10кОм до 50кОм. Что касается резисторов R1 и R4, в некоторой степени и от них тоже зависит частота работы генератора, в данной схеме их можно поставить от 250 до 470Ом. Тут есть еще один момент, светодиоды ведь бывают на разное напряжение, если в данной схеме применяются светодиоды на напряжение 1,5вольт, а мы поставим туда светодиод на большее напряжение – они у нас будут гореть очень тускло, следовательно, резисторы R1 и R4 нам нужно будет поставить на меньшее сопротивление. Как видите, резисторы в данной схеме можно заменить на другие, близкие номиналы. Вообще говоря, это касается не только данной схемы, но и многих других, если у вас при сборке схемы скажем не оказалось резистора на 100кОм, вы можете заменить его на 90 или 110кОм, чем меньше будет разница – тем лучше ставить вместо 100кОм 10кОм не стоит, иначе схема будет работать некорректно или вовсе, какой либо элемент может выйти из строя. Кстати, не стоит забывать что у резисторов допустимо отклонение номинала. Прежде чем резистор менять на другой, прочитайте внимательно описание и принцип работы схемы. В точных измерительных приборах не стоит отклоняться от заданных в схеме номиналов.

Теперь что касается мощностей, чем мощнее резистор тем он толще, ставить вместо мощного 5 ваттного резистора 0,125 ватт никак нельзя, в лучшем случае он будет очень сильно греться, в худшем — просто сгорит.

А заменить маломощный резистор более мощным – всегда пожалуйста, от этого ничего не будет, только мощные резисторы они более крупные, понадобится больше места на плате, или придется его поставить вертикально.

Не забывайте про параллельное и последовательное соединение резисторов, если вам нужен резистор на 30кОм, вы можете его сделать из двух резисторов по 15кОм, соединив последовательно.

В схеме что я дал выше, присутствует подстроечный резистор. Его конечно же можно заменить переменным, разницы никакой нет, единственное, подстроечный придется крутить отверткой. Можно ли подстроечные и переменные резисторы в схемах менять на близкие по номиналу? В общем то да, в нашей схеме его можно поставить почти любого номинала, хоть 10кОм, хоть 100кОм – просто изменятся пределы регулирования, если поставим 10кОм, вращая его мы быстрее будем менять частоту мигания светодиодов, а если поставим 100кОм. , регулировка частоты мигания будет производиться плавнее и «длиннее» нежели с 10к. Иначе говоря, при 100кОм диапазон регулировки будет шире, чем при 10кОм.

А вот заменять переменные резисторы более дешевыми подстроечными не стоит. У них движок грубее и при частом использовании сильно царапается токопроводящий слой, после чего при вращении движка сопротивление резистора может меняться скачкообразно. Пример тому хрип в динамиках при изменении громкости.

Подробнее про виды и типы резисторов можно почитать здесь.

Конденсаторы

Теперь поговорим про конденсаторы, они бывают разных видов, типов и конечно же емкостей. Все конденсаторы различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск. В радиоэлектронике применяют два типа конденсаторов, это полярные, и неполярные. Отличие полярных конденсаторов от неполярных заключается в том, что полярные конденсаторы нужно включать в схему строго соблюдая полярность. Конденсаторы по форме бывают радиальные, аксиальные (выводы у таких конденсаторов находятся сбоку), с резьбовыми выводами (обычно это конденсаторы большой емкости или высоковольтные), плоские и так далее. Различают импульсные, помехоподавляющие, силовые, аудио конденсаторы, общего назначения и др.

Где какие конденсаторы применяют?

В фильтрах блоков питания применяют обычные электролитические, иногда еще ставят керамику (служат для фильтрации и сглаживания выпрямленного напряжения), в фильтрах импульсных блоков питания применяют высокочастотные электролиты, в цепях питания — керамику, в некритичных цепях тоже керамику.

На заметку!

У электролитических конденсаторов обычно большой ток утечки, а погрешность емкости может составлять 30-40%, т.е. емкость указанная на банке, в реальности может сильно отличаться. Номинальная ёмкость таких конденсаторов уменьшается по мере их срока эксплуатации. Самый распространённый дефект старых электролитических конденсаторов – это потеря ёмкости и повышенная утечка, такие конденсаторы не стоит эксплуатировать дальше.

Вернемся мы к нашей схеме мультивибратора (мигалки), как видите там присутствуют два электролитических полярных конденсатора, они так же влияют на частоту мигания светодиодов, чем больше емкость, тем медленнее они будут мигать, чем меньше емкость, тем быстрее будут мигать.

Во многих устройствах и приборах нельзя так «играть» емкостями конденсаторов, к примеру если в схеме стоит 470 мкФ – то надо стараться поставить 470 мкФ, или же параллельно 2 конденсатора 220 мкФ. Но опять же, смотря в каком узле стоит конденсатор и какую роль он выполняет.

Рассмотрим пример на усилителе низкой частоты:

Как видите, в схеме присутствует три конденсатора, два из которых не полярные. Начнем с конденсаторов С1 и С2, они стоят на входе усилителя, через эти конденсаторы проходит/подается источник звука. Что будет если вместо 0.22 мкФ мы поставим 0.01 мкФ? Во первых немного ухудшится качество звучания, во вторых звук в динамиках станет заметно тише. А если мы вместо 0.22 мкФ поставим 1 мкФ – то на больших громкостях у нас появятся хрипы в динамиках, усилитель будет перегружаться, будет сильнее нагреваться, да и качество звука снова может ухудшиться. Если вы глянете на схему какого нибудь другого усилителя, можете заметить, что конденсатор на входе может стоять и 1 мкФ, и даже 10 мкФ. Все зависит от каждого конкретного случая. Но в нашем случае конденсаторы 0.22 мкФ можно заменять на близкие по значению, например 0.15 мкФ или лучше 0.33 мкФ.

Итак, дошли мы до третьего конденсатора, он у нас полярный, имеет плюс и минус, путать полярность при подключении таких конденсаторов нельзя, иначе они нагреются, что еще хуже, взорвутся. А бабахают они очень и очень сильно, может уши заложить. Конденсатор С3 емкостью 470 мкФ у нас стоит по цепи питания, если вы еще не в курсе, то скажу, что в таких цепях, и например в блоках питания чем больше емкость, тем лучше.

Сейчас у каждого дома имеются компьютерные колонки, может быть вы замечали, что если громко слушать музыку, колонки хрипят, а еще мигает светодиод в колонке. Это обычно говорит как раз о том, что емкость конденсатора в цепи фильтра блока питания маленькая (+ трансформаторы слабенькие, но об этом я не буду). Теперь вернемся к нашему усилителю, если мы вместо 470 мкФ поставим 10 мкФ – это почти то же самое что конденсатор не поставить вообще. Как я уже говорил, в таких цепях чем больше емкость, тем лучше, честно говоря в данной схеме 470 мкФ это очень мало, можно все 2000 мкФ поставить.

Ставить конденсатор на меньшее напряжение чем стоит в схеме нельзя, от этого он нагреется и взорвется, если схема работает от 12 вольт, то нужно ставить конденсатор на 16 вольт, если схема работает от 15-16 вольт, то конденсатор лучше поставить на 25 вольт.

Что делать, если в собираемой вами схеме стоит неполярный конденсатор? Неполярный конденсатор можно заменить двумя полярными, включив их последовательно в схему, плюсы соединяются вместе, при этом емкость конденсаторов должна быть в два раза больше чем указано на схеме.

Никогда не разряжайте конденсаторы замыкая их вывода! Всегда нужно разряжать через высокоомный резистор, при этом не касайтесь выводов конденсатора, особенно если он высоковольтный.

Практически на всех полярных электролитических конденсаторах на верхней части вдавлен крест, это своеобразная защитная насечка (часто называют клапаном). Если на такой конденсатор подать переменное напряжение или превысить допустимое напряжение, то конденсатор начнет сильно греться, а жидкий электролит внутри него начнет расширяться, после чего конденсатор лопается. Таким образом часто предотвращается взрыв конденсатора, при этом электролит вытекает наружу.

В связи с этим хочу дать небольшой совет, если после ремонта какой либо техники, после замены конденсаторов вы впервые включаете его в сеть (например в старых усилителях меняются все подряд электролитические конденсаторы), закрывайте крышку и держитесь на расстоянии, не дай бог что бабахнет.

Теперь вопрос на засыпку: можно ли включать в сеть 220вольт неполярный конденсатор на 230 вольт? А на 240? Только пожалуйста, сходу не хватайте такой конденсатор и не втыкайте его в розетку!

Вот тут можете еще почитать про конденсаторы

Диоды

У диодов основными параметрами являются допустимый прямой ток, обратное напряжение и прямое падение напряжения, иногда еще нужно обратить внимание на обратный ток. Такие параметры заменяющих диодов должны быть не меньше, чем у заменяемых.

У маломощных германиевых диодов обратный ток значительно больше, чем у кремниевых. Прямое падение напряжения у большинства германиевых диодов примерно в два раза меньше чем у похожих кремниевых. Поэтому в цепях, где используется это напряжение для стабилизации режима работы схемы, например в некоторых оконечных усилителях звука, замена диодов на другой тип проводимости не допустима.

Для выпрямителей в блоках питания главными параметрами являются обратное напряжение и предельно допустимый ток. Например, при токах 10А можно применять диоды Д242…Д247 и похожие, для тока 1 ампер можно КД202, КД213, из импортных это диоды серии 1N4xxx. Ставить вместо 5 амперного диода 1 амперный конечно же нельзя, наоборот можно.

В некоторых схемах, например в импульсных блоках питания нередко применяют диоды Шоттки, они работают на более высоких частотах чем обычные диоды, обычными диодами такие заменять не стоит, они быстро выйдут из строя.

Во многих простеньких схемах в качестве замены можно поставить любой другой диод, единственное, не спутайте вывода , с осторожностью стоит к этому относиться, т.к. диоды так же могут лопнуть или задымиться (в тех же блоках питания) если спутать анод с катодом.

Можно ли диоды (в т.ч. диоды Шоттки) включать параллельно? Да можно, если два диода включить параллельно, протекающий через них ток может быть увеличен, сопротивление, падение напряжения на открытом диоде и рассеиваемая мощность уменьшаются, следовательно – диоды меньше будут греться. Параллелить диоды можно только с одинаковыми параметрами, с одной коробки или партии. Для маломощных диодов рекомендую ставить так называемый «токоуравнивающий» резистор.

Транзисторы

Транзисторы делятся на маломощные, средней мощности, мощные, низкочастотные, высокочастотные и т.д. При замене нужно учитывать максимально допустимое напряжение эмиттер-коллектор, ток коллектора, рассеиваемая мощность, ну и коэффициент усиления.

Заменяющий транзистор, во первых, должен относиться к той же группе, что и заменяемый. Например, малой мощности низкой частоты или большой мощности средней частоты. Затем подбирают транзистор той же структуры: р-п-р или п-р-п, полевой транзистор с р-каналом или n-каналом. Далее проверяют значения предельных параметров, у заменяющего транзистора они должны быть не меньше, чем у заменяемого.
Кремниевые транзисторы рекомендуется заменять только кремниевыми, германиевые — германиевыми, биполярные – биполярными и т.д.

Давайте вернемся к схеме нашей мигалки, там применены два транзистора структуры n-p-n, а именно КТ315, данные транзисторы спокойно можно заменить на КТ3102, или даже на старенький МП37, вдруг завалялся у кого Транзисторов, способных работать в данной схеме очень и очень много.

Как вы думаете, будут ли работать в этой схеме транзисторы КТ361? Конечно же нет, транзисторы КТ361 другой структуры, p-n-p. Кстати, аналогом транзистора КТ361 является КТ3107.

В устройствах, где транзисторы используются в ключевых режимах, например в каскадах управления реле, светодиодов, в логических схемах и пр… выбор транзистора не имеет большого значения, выбирайте аналогичной мощности, и близкий по параметрам.

В некоторых схемах между собой можно заменять например КТ814, КТ816, КТ818 или КТ837. Возьмем для примера транзисторный усилитель, схема его ниже.

Выходной каскад построен на транзисторах КТ837, их можно заменить на КТ818, а вот на КТ816 уже не стоит менять, он будет очень сильно нагреваться, и быстро выйдет из строя. Кроме того, уменьшится выходная мощность усилителя. Транзистор КТ315 как вы уже наверное догадались меняется на КТ3102, а КТ361 на КТ3107.

Мощный транзистор можно заменить двумя маломощными того же типа, их соединяют параллельно. При параллельном соединении, транзисторы должны применяться с близкими значениями коэффициента усиления, рекомендуется ставить выравнивающие резисторы в эмиттерной цепи каждого, в зависимости от тока: от десятых долей ома при больших токах, до единиц ом при малых токах и мощностях. В полевых транзисторах такие резисторы обычно не ставятся, т.к. у них положительный ТКС канала.

Думаю, на этом закончим, в заключении хочу сказать, что вы всегда сможете попросить помощи у Google, он вам всегда подскажет, даст таблицы по замене радиодеталей на аналоги. Удачи!

Его параметры и обозначение на схеме

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть.

Другое название резистора – сопротивление. По сути, это просто игра слов, так как в переводе с английского resistance – это сопротивление (электрическому току).

Когда речь заходит об электронике, то порой можно встретить фразы типа: «Замени сопротивление», «Два сопротивления сгорели». В зависимости от контекста под сопротивлением может подразумеваться именно электронная деталь.

На схемах резистор обозначается прямоугольником с двумя выводами. На зарубежных схемах его изображают чуть-чуть иначе. «Тело» резистора обозначают ломаной линией – своеобразная стилизация под первые образцы резисторов, конструкция которых представляла собой катушку, намотанную высокоомным проводом на изоляционном каркасе.

Рядом с условным обозначением указывается тип элемента (R) и его порядковый номер в схеме (R1). Здесь же указано его номинальное сопротивление. Если указана только цифра или число, то это сопротивление в Омах. Иногда, рядом с числом пишут Ω – так, греческой заглавной буквой «Омега» обозначают омы. Ну, а, если так, – 10к, то этот резистор имеет сопротивление 10 килоОм (10 кОм – 10 000 Ом). Про множители и приставки «кило», «мега» можете почитать здесь.

Не стоит забывать о переменных и подстроечных резисторах, которые всё реже, но ещё встречаются в современной электронике. Об их устройстве и параметрах я уже рассказывал на страницах сайта.

Основные параметры резисторов.

Номинальное сопротивление.

Это заводское значение сопротивления конкретного прибора, измеряется это значение в Омах (производные килоОм – 1000 Ом, мегаОм – 1000000 Ом). Диапазон сопротивлений простирается от долей Ома (0,01 – 0,1 Ом) до сотен и тысяч килоОм (100 кОм – 1МОм). Для каждой электронной цепи необходимы свои наборы номиналов сопротивлений. Поэтому разброс значений номинальных сопротивлений столь велик.

Рассеиваемая мощность.

Более подробно о мощности резистора я уже писал здесь.

При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через него ток, превышающий заданное значение, то токопроводящее покрытие разогреется настолько, что резистор сгорает. Поэтому существует разделение резисторов по рассеиваемой мощности.

На графическом обозначении резистора внутри прямоугольника мощность обозначается наклонной, вертикальной или горизонтальной чертой. На рисунке обозначено соответствие графического обозначения и мощности указанного на схеме резистора.

К примеру, если через резистор потечёт ток 0,1А (100 mA), а его номинальное сопротивление 100 Ом, то необходим резистор мощностью не менее 1 Вт. Если вместо этого применить резистор на 0,5 Вт, то он вскоре выйдет из строя. Мощные резисторы применяются в сильноточных цепях, например, в блоках питания или сварочных инверторах.

Если необходим резистор мощностью более 2 Вт (5 Вт и более), то внутри прямоугольника на условном графическом обозначении пишется римская цифра. Например, V – 5 Вт, Х – 10 Вт, XII – 12 Вт.

Допуск.

При изготовлении резисторов не удаётся добиться абсолютной точности номинального сопротивления. Если на резисторе указано 10 Ом, то его реальное сопротивление будет в районе 10 Ом, но никак не ровно 10. Оно может быть и 9,88 и 10,5 Ом. Чтобы как-то обозначить пределы погрешности в номинальном сопротивлении резисторов, их делят на группы и присваивают им допуск. Допуск задаётся в процентах.

Если вы купили резистор на 100 Ом c допуском ±10%, то его реальное сопротивление может быть от 90 Ом до 110 Ом. Узнать точное сопротивление этого резистора можно лишь с помощью омметра или мультиметра, проведя соответствующее измерение. Но одно известно точно. Сопротивление этого резистора не будет меньше 90 или больше 110 Ом.

Строгая точность номиналов сопротивлений в обычной аппаратуре важна не всегда. Так, например, в бытовой электронике допускается замена резисторов с допуском ±20% от того номинала, что требуется в схеме. Это выручает в тех случаях, когда необходимо заменить неисправный резистор (например, на 10 Ом). Если нет подходящего элемента с нужным номиналом, то можно поставить резистор с номинальным сопротивлением от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом/100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону увеличения.

Для тех, кто ещё не знает, существует ещё одна возможность подобрать необходимое сопротивление – его можно составить, соединив вместе несколько резисторов разных номиналов. Об этом читайте в статье про соединение резисторов.

Существует аппаратура, где такой трюк не пройдёт – это прецизионная аппаратура. К ней относится медицинское оборудование, измерительные приборы, электронные узлы высокоточных систем, например, военных. В ответственной электронике используются высокоточные резисторы, допуск их составляет десятые и сотые доли процента (0,1-0,01%). Иногда такие резисторы можно встретить и в бытовой электронике.

Стоит отметить, что в настоящее время в продаже можно встретить резисторы с допуском не более 10% (обычно 1%, 5% и реже 10%). Высокоточные резисторы имеют допуск в 0,25. 0,05%.

Температурный коэффициент сопротивления (ТКС).

Под влиянием внешней температуры или собственного нагрева из-за протекающего тока, сопротивление резистора меняется. Иногда в тех пределах, которые нежелательны для работы схемы. Чтобы оценить изменение сопротивления из-за воздействия температуры, то есть термостабильность резистора, используется такой параметр, как ТКС (Температурный Коэффициент Сопротивления). За рубежом принято сокращение T.C.R.

В маркировке резистора величина ТКС, как правило, не указывается. Для нас же необходимо знать, что чем меньше ТКС, тем лучше резистор, так как он обладает лучшей термостабильностью. Более подробно о таком параметре, как ТКС, я рассказывал тут.

Первые три параметра основные, их надо знать!

Перечислим их ещё раз:

Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм. )

Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт. )

Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

Так же стоит отметить конструктивное исполнение резисторов. Сейчас можно встретить как микроминиатюрные резисторы для поверхностного монтажа (SMD-резисторы), которые не имеют выводов, так и мощные, в керамических корпусах. Существуют и невозгораемые, разрывные и прочее. Перечислять можно очень долго, но основные параметры у них одинаковые: номинальное сопротивление, рассеиваемая мощность и допуск.

В настоящее время номинальное сопротивление резисторов и их допуск маркируют цветными полосами на корпусе самого элемента. Как правило, такая маркировка применяется для маломощных резисторов, которые имеют небольшие габариты и мощность менее 2. 3 ватт. Каждая фирма-изготовитель устанавливает свою систему маркировки, что вносит некоторую путаницу. Но в основном присутствует одна устоявшаяся система маркировки.

Новичкам в электронике хотелось бы рассказать и о том, что кроме резисторов, цветовыми полосами маркируют и миниатюрные конденсаторы в цилиндрических корпусах. Иногда это вызывает путаницу, так как такие конденсаторы ложно принимают за резисторы.

Таблица цветового кодирования.

Рассчитывается сопротивление по цветным полосам так. Например, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

Первые две цифры согласно красному цвету – 22, третья красная полоса, это множитель. Стало быть, по таблице множитель для красной полосы – 100. На множитель необходимо умножить число 22. Тогда, 22 _* 100 = 2200 Ом. Золотистая полоса соответствует допуску в 5%. Значит, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм). Мощность рассеивания зависит от размеров и конструктивного исполнения корпуса.

На практике широкое распространение имеют резисторы с допуском 5 и 10%. Поэтому за допуск отвечают полосы золотого и серебристого цвета. Понятно, что в таком случае, первая полоса находится с противоположной стороны элемента. С неё и нужно начинать считывание номинала.

Но, как быть, если резистор имеет небольшой допуск, например 1 или 2% ? С какой стороны считывать номинал, если с обеих сторон присутствуют полосы красного и коричневого цветов?

Этот случай предусмотрели и первую полосу размещают ближе к одному из краёв резистора. Это можно заметить на рисунке таблицы. Полоски, обозначающие допуск расположены дальше от края элемента.

Конечно, бывают случаи, когда нет возможности считать цветовую маркировку резистора (забыли таблицу, стёрта/повреждена сама маркировка, некорректное нанесение полос и пр. ).

В таком случае, узнать точное сопротивление резистора можно только, если измерить его сопротивление мультиметром или омметром. В таком случае вы будете 100% знать его реальную величину. Также при сборке электронных устройств рекомендуется проверять резисторы мультиметром для того, чтобы отсеить возможный брак.

Таблица взаимозаменяемости | АО «РЕСУРС»

Импортные резисторы, наборы резисторов Серии и фирмы-производители	Замена АО «Ресурс»
RC ф. Yageo CRCW ф. Vishay СR ф. Bourns CR ф. Viking	Р1-12 ШКАБ.434110.002 ТУ ОС Р1-12 ШКАБ.434110.021 ТУ
RT ф. Yageo VSMP ф. Vishay СRP и CRT ф. Bourns AR ф. Viking	Р1-16РБ ШКАБ.434110.037 ТУ
RC ф. Yageo (R0) CRCW ф. Vishay (R0) СR ф. Bourns (R0)	Р1-23 ШКАБ.434110.020 ТУ
CAT10-J2 ф. Bourns CRA04S04 ф. Vishay EXB24V ф. Panasonic 741X043 ф. CTS	НР1-86-1 ШКАБ.434110.039 ТУ
CAY-J4 ф. Bourns CRA04S08 ф. Vishay EXB28V ф. Panasonic 741X083 ф. CTS	НР1-86-2 ШКАБ.434110.039 ТУ
CAT10-J4 ф. Bourns EXBN8V ф. Panasonic 741C083 ф. CTS	НР1-86-3 ШКАБ.434110.039 ТУ
FR1, CR1 ф. ATC Сeramics RFP-250-50 RM, RFP-400-50T, K100N50X4B, G450N50W4, G250N50W4, G150N50W4B, G100N50W4, G200N50W4, G300N50W4, E250N50X4, E150N50X4, E150N50X4E ф. Anaren T-50R0-40-1X, T-50R0-10-1X ф. Barry Industries RF, RL, RS, CR ф. Johanson Manufacturing corp.	Р1-17РБ ШКАБ.434110.029 ТУ
SPW ф. Vishay	Р1-69 ШКАБ.434110.023 ТУ
FC ф. Vishay	Р1-86 ШКАБ.434110.019 ТУ
PTF, CPF, PMA ф. Vishay	С2-29В ШКАБ.434110.010 ТУ С2-29ВР ШКАБ.434110.017 ТУ
MF, CR ф. Chu jhi Electronics MF, CR ф. Synton-tech corp. RC1123, RCO123, SFR16, PRC201 ф. Philips	С2-33м ШКАБ. 434110.006 ТУ
4816P-001 ф. Bourns	НР1-1Р-1 ШКАБ.434110.016 ТУ
4816P-002 ф. Bourns	НР1-1Р-2 ШКАБ.434110.016 ТУ
CAT-16 ф. Bourns	НР1-2Р ШКАБ.434110.018 ТУ
CAY-16 ф. Bourns	НР1-3Р ШКАБ. 434110.018 ТУ
CAT-25 ф. Bourns	НР1-4Р ШКАБ.434110.018 ТУ

Сопротивление r 5 1j чем заменить. Резистор. Резисторы переменного сопротивления. Где какие конденсаторы применяют

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть.

Другое название резистора – сопротивление. По сути, это просто игра слов, так как в переводе с английского resistance – это сопротивление (электрическому току).

Когда речь заходит об электронике, то порой можно встретить фразы типа: «Замени сопротивление», «Два сопротивления сгорели». В зависимости от контекста под сопротивлением может подразумеваться именно электронная деталь.

На схемах резистор обозначается прямоугольником с двумя выводами. На зарубежных схемах его изображают чуть-чуть иначе. «Тело» резистора обозначают ломаной линией – своеобразная стилизация под первые образцы резисторов, конструкция которых представляла собой катушку, намотанную высокоомным проводом на изоляционном каркасе.

Рядом с условным обозначением указывается тип элемента (R ) и его порядковый номер в схеме (R1 ). Здесь же указано его номинальное сопротивление. Если указана только цифра или число, то это сопротивление в Омах. Иногда, рядом с числом пишут Ω – так, греческой заглавной буквой «Омега» обозначают омы. Ну, а, если так, – 10к , то этот резистор имеет сопротивление 10 кило Ом (10 кОм – 10 000 Ом). Про множители и приставки «кило», «мега» можете .

Не стоит забывать о переменных и подстроечных резисторах, которые всё реже, но ещё встречаются в современной электронике. Об их устройстве и параметрах я уже рассказывал на страницах сайта.

Основные параметры резисторов.

Номинальное сопротивление.

Это заводское значение сопротивления конкретного прибора, измеряется это значение в Омах (производные килоОм – 1000 Ом, мегаОм – 1000000 Ом). Диапазон сопротивлений простирается от долей Ома (0,01 – 0,1 Ом) до сотен и тысяч килоОм (100 кОм – 1МОм). Для каждой электронной цепи необходимы свои наборы номиналов сопротивлений. Поэтому разброс значений номинальных сопротивлений столь велик.

Рассеиваемая мощность.

Более подробно о мощности резистора я уже писал .

При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через него ток, превышающий заданное значение, то токопроводящее покрытие разогреется настолько, что резистор сгорает. Поэтому существует разделение резисторов по рассеиваемой мощности.

На графическом обозначении резистора внутри прямоугольника мощность обозначается наклонной, вертикальной или горизонтальной чертой. На рисунке обозначено соответствие графического обозначения и мощности указанного на схеме резистора.

К примеру, если через резистор потечёт ток 0,1А (100 mA), а его номинальное сопротивление 100 Ом, то необходим резистор мощностью не менее 1 Вт. Если вместо этого применить резистор на 0,5 Вт, то он вскоре выйдет из строя. Мощные резисторы применяются в сильноточных цепях, например, в блоках питания или сварочных инверторах.

Если необходим резистор мощностью более 2 Вт (5 Вт и более), то внутри прямоугольника на условном графическом обозначении пишется римская цифра. Например, V – 5 Вт, Х – 10 Вт, XII – 12 Вт.

Допуск.

При изготовлении резисторов не удаётся добиться абсолютной точности номинального сопротивления. Если на резисторе указано 10 Ом, то его реальное сопротивление будет в районе 10 Ом, но никак не ровно 10. Оно может быть и 9,88 и 10,5 Ом. Чтобы как-то обозначить пределы погрешности в номинальном сопротивлении резисторов, их делят на группы и присваивают им допуск. Допуск задаётся в процентах.

Если вы купили резистор на 100 Ом c допуском ±10%, то его реальное сопротивление может быть от 90 Ом до 110 Ом. Узнать точное сопротивление этого резистора можно лишь с помощью омметра или мультиметра, проведя соответствующее измерение. Но одно известно точно. Сопротивление этого резистора не будет меньше 90 или больше 110 Ом.

Строгая точность номиналов сопротивлений в обычной аппаратуре важна не всегда. Так, например, в бытовой электронике допускается замена резисторов с допуском ±20% от того номинала, что требуется в схеме. Это выручает в тех случаях, когда необходимо заменить неисправный резистор (например, на 10 Ом). Если нет подходящего элемента с нужным номиналом, то можно поставить резистор с номинальным сопротивлением от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом/100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону увеличения.

Существует аппаратура, где такой трюк не пройдёт – это прецизионная аппаратура. К ней относится медицинское оборудование, измерительные приборы, электронные узлы высокоточных систем, например, военных. В ответственной электронике используются высокоточные резисторы, допуск их составляет десятые и сотые доли процента (0,1-0,01%). Иногда такие резисторы можно встретить и в бытовой электронике.

Стоит отметить, что в настоящее время в продаже можно встретить резисторы с допуском не более 10% (обычно 1%, 5% и реже 10%). Высокоточные резисторы имеют допуск в 0,25…0,05%.

Температурный коэффициент сопротивления (ТКС).

Под влиянием внешней температуры или собственного нагрева из-за протекающего тока, сопротивление резистора меняется. Иногда в тех пределах, которые нежелательны для работы схемы. Чтобы оценить изменение сопротивления из-за воздействия температуры, то есть термостабильность резистора, используется такой параметр, как ТКС (Температурный Коэффициент Сопротивления). За рубежом принято сокращение T.C.R.

В маркировке резистора величина ТКС, как правило, не указывается. Для нас же необходимо знать, что чем меньше ТКС, тем лучше резистор, так как он обладает лучшей термостабильностью. Более подробно о таком параметре, как ТКС, я рассказывал .

Первые три параметра основные, их надо знать!

Перечислим их ещё раз:

Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм…)

Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт…)

Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

Так же стоит отметить конструктивное исполнение резисторов. Сейчас можно встретить как микроминиатюрные резисторы для поверхностного монтажа (SMD-резисторы), которые не имеют выводов, так и мощные, в керамических корпусах. Существуют и невозгораемые, разрывные и прочее. Перечислять можно очень долго, но основные параметры у них одинаковые: номинальное сопротивление , рассеиваемая мощность и допуск .

В настоящее время номинальное сопротивление резисторов и их допуск маркируют цветными полосами на корпусе самого элемента. Как правило, такая маркировка применяется для маломощных резисторов, которые имеют небольшие габариты и мощность менее 2…3 ватт. Каждая фирма-изготовитель устанавливает свою систему маркировки, что вносит некоторую путаницу. Но в основном присутствует одна устоявшаяся система маркировки.

Новичкам в электронике хотелось бы рассказать и о том, что кроме резисторов, цветовыми полосами маркируют и миниатюрные конденсаторы в цилиндрических корпусах. Иногда это вызывает путаницу, так как такие конденсаторы ложно принимают за резисторы.

Таблица цветового кодирования.

Рассчитывается сопротивление по цветным полосам так. Например, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

Первые две цифры согласно красному цвету – 22, третья красная полоса, это множитель. Стало быть, по таблице множитель для красной полосы – 100. На множитель необходимо умножить число 22. Тогда, 22 * 100 = 2200 Ом. Золотистая полоса соответствует допуску в 5%. Значит, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм). Мощность рассеивания зависит от размеров и конструктивного исполнения корпуса.

На практике широкое распространение имеют резисторы с допуском 5 и 10%. Поэтому за допуск отвечают полосы золотого и серебристого цвета. Понятно, что в таком случае, первая полоса находится с противоположной стороны элемента. С неё и нужно начинать считывание номинала.

Но, как быть, если резистор имеет небольшой допуск, например 1 или 2% ? С какой стороны считывать номинал, если с обеих сторон присутствуют полосы красного и коричневого цветов?

Этот случай предусмотрели и первую полосу размещают ближе к одному из краёв резистора. Это можно заметить на рисунке таблицы. Полоски, обозначающие допуск расположены дальше от края элемента.

Конечно, бывают случаи, когда нет возможности считать цветовую маркировку резистора (забыли таблицу, стёрта/повреждена сама маркировка, некорректное нанесение полос и пр. ).

В таком случае, узнать точное сопротивление резистора можно только, если измерить его сопротивление мультиметром или омметром. В таком случае вы будете 100% знать его реальную величину. Также при сборке электронных устройств рекомендуется проверять резисторы мультиметром для того, чтобы отсеить возможный брак.

Часто во время внешнего осмотра можно обнаружить повреждение лакового или эмалевого покрытия. Резистор с обуглившейся поверхностью или с колечками на ней также неисправен. Небольшое потемнение лакового покрытия допустимого у таких резисторов следует проверить величину сопротивления. Допустимое отклонение от номинальной величины не должно превышать ±20 %. Отклонение величины сопротивления от номинала в сторону возрастания наблюдается при длительной эксплуатации у высокоомных резисторов (более 1 МОм).

В ряде случае обрыв токопроводящего элемента не вызывает никаких изменений внешнего вида резистора. Поэтому проверку резисторов на соответствие их величин номинальным значениям производят с помощью омметра. Перед измерением сопротивления резисторов в схеме следует выключить приемник и разрядить электролитические конденсаторы. При измерении необходимо обеспечить надежный контакт между выводами проверяемого резистора и зажимами прибора. Чтобы не шунтировать прибор, не следует касаться руками металлических частей щупов омметра. Величина измеренного сопротивления должна соответствовать тому номиналу, который обозначен на корпусе резистора с учетом допуска, соответствующего классу данного резистора и собственной погрешности измерительного прибора. Например, при измерении сопротивления резистора I класса точности с помощью прибора Ц-4324 суммарная погрешность во время измерения может достигать ±15 % (допуск резистора ±5 % плюс погрешность прибора ±10). Если резистор проверяется без. выпаивания его из схемы, то необходимо учитывать влияние шунтирующих цепей.

Наиболее часто встречающаяся неисправность у резисторов- пе регорание токопроводящего слоя, которое может быть вызвано прохождением через резистор недопустимо большого тока в результате различных замыканий в монтаже или пробоя конденсатора. Проволочные резисторы значительно реже выходят из строя. Основные неисправности их (обрыв или перегорание проволоки) обычно находят при помощи омметра.

Переменные резисторы (потенциометры) чаще всего имеют нарушения контакта подвижной щетки с токопроводящими элементами резистора. Если такой потенциометр используется в радиоприёмнике для регулировки громкости, то при повороте его оси в головке динамического громкоговорителя слышны трески. Встречаются также обрывы, износ или повреждение токопроводящего слоя.

Исправность потенциометров определяют омметром. Для этого подключают один из щупов омметра к среднему лепестку потенциометра, а второй щуп — к одному из крайних лепестков. Ось регулятора при каждом таком подключении очень медленно вращают. Если потенциометр исправен, то стрелка омметра перемещается вдоль шкалы плавно, без дрожания и рывков. Дрожание и рывки стрелки свидетельствуют о плохом контакте щетки с токопроводящим элементом. Если стрелка омметра вообще не отклоняется, это означает, что резистор неисправен. Такую проверку рекомендуется повторить, переключив второй щуп омметра ко второму крайнему лепестку резистора, чтобы убедиться в исправности и этого вывода. Неисправный потенциометр необходимо заменить новым или отремонтировать, если это возможно. Для этого вскрывают корпус потенциометра и тщательно промывают спиртом токопроводящий элемент и наносят тонкий слой машинного масла. Затем его собирают и вновь проверяют надежность контакта.

Резисторы, признанные непригодными, обычно заменяются исправными, величины которых подбирают так, чтобы они соответствовали принципиальной схеме приемника. При отсутствии резистора с соответствующим сопротивлением его можно заменить двумя (или несколькими) параллельно или последовательно соединенными. При параллельном соединении двух резисторов общее сопротивление цепи можно рассчитать по формуле

где Р — рассеиваемая на резисторе мощность, Вт; U — напряжение на резисторе,. В; R — величина сопротивления резистора; Ом.

Желательно взять резистор с несколько большей мощностью рассеяния (на 30,. .40 %), чем полученная при расчете. При отсутствии резистора требуемой мощности можно подобрать несколько резисторов меньшей. мощности и соединить их между собой параллельно или последовательно с таким расчетом, чтобы их общее сопротивление оказалось равным заменяемому, а общая мощность не ниже требуемой.

При определении взаимозаменяемости различных типов постоянных и переменных резисторов для последних учитывают также характеристику изменения сопротивления от угла поворота его оси. Выбор характеристики изменения потенциометра определяют его схемным назначением. Например, чтобы получить равномерное регулирование громкости радиоприемника, следует выбирать потенциометры группы В (с показательной зависимостью изменения сопротивления), а в цепях регулировки тембра — группы А.

При замене вышедших из строя резисторов типа ВС можно рекомендовать резисторы типа МЛТ соответствующей мощности рассеяния, имеющие меньшие габариты и лучшую влагоустойчивость. Номинальная мощность резистора и класс его точности не имеют существенного значения в цепях управляющих сеток ламп и коллекторов транзисторов малой мощности.

Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать. Рассказ о деталях.

Радиолюбительство до сих пор является одним из самых распространенных увлечений, хобби. Если в начале своего славного пути радиолюбительство затрагивало в основном конструирование приемников и передатчиков, то с развитием электронной техники расширялся диапазон электронных устройств и круг радиолюбительских интересов.

Конечно, такие сложные устройства, как, например, видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр у себя дома собирать не станет даже самый квалифицированный радиолюбитель. А вот ремонтом техники промышленного производства занимаются очень многие радиолюбители, причем достаточно успешно.

Другим направлением является конструирование электронных схем или доработка «до класса люкс» промышленных устройств.

Диапазон в этом случае достаточно велик. Это устройства для создания «умного дома», преобразователи 12…220В для питания телевизоров или звуковоспроизводящих устройств от автомобильного аккумулятора, различные терморегуляторы. Также очень популярны , а также многое другое.

Передатчики и приемники отошли на последний план, а вся техника называется теперь просто электроникой. И теперь, пожалуй, следовало бы называть радиолюбителей как-то иначе. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть будут радиолюбители.

Компоненты электронных схем

При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

Активными считаются радиодетали, которые обладают свойством усиливать электрические сигналы, т.е. обладающие коэффициентом усиления. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы, и многое другое.

Одним словом все те элементы, у которых маломощный входной сигнал управляет достаточно мощным выходным. В таких случаях говорят, что коэффициент усиления (Кус) у них больше единицы.

К пассивным относятся такие детали, как резисторы, и т.п. Одним словом все те радиоэлементы, которые имеют Кус в пределах 0…1! Единицу тоже можно считать усилением: «Однако, не ослабляет». Вот сначала и рассмотрим пассивные элементы.

Резисторы

Являются самыми простыми пассивными элементами. Основное их назначение ограничить ток в электрической цепи. Простейшим примером является включение светодиода, показанное на рисунке 1. С помощью резисторов также подбирается режим работы усилительных каскадов при различных .

Рисунок 1. Схемы включения свтодиода

Свойства резисторов

Раньше резисторы назывались сопротивлениями, это как раз их физическое свойство. Чтобы не путать деталь с ее свойством сопротивления переименовали в резисторы .

Сопротивление, как свойство присуще всем проводникам, и характеризуется удельным сопротивлением и линейными размерами проводника. Ну, примерно так же, как в механике удельный вес и объем.

Формула для подсчета сопротивления проводника: R = ρ*L/S, где ρ удельное сопротивление материала, L длина в метрах, S площадь сечения в мм2. Нетрудно увидеть, что чем длиннее и тоньше провод, тем больше сопротивление.

Можно подумать, что сопротивление не лучшее свойство проводников, ну просто препятствует прохождению тока. Но в ряде случаев как раз это препятствие является полезным. Дело в том, что при прохождении тока через проводник на нем выделяется тепловая мощность P = I 2 * R. Здесь P, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных нагревательных приборах и лампах накаливания.

Резисторы на схемах

Все детали на электрических схемах показываются с помощью УГО (условных графических обозначений). УГО резисторов показаны на рисунке 2.

Рисунок 2. УГО резисторов

Черточки внутри УГО обозначают мощность рассеяния резистора. Сразу следует сказать, что если мощность будет меньше требуемой, то резистор будет греться, и, в конце концов, сгорит. Для подсчета мощности обычно пользуются формулой, а точнее даже тремя: P = U * I, P = I 2 * R, P = U 2 / R.

Первая формула говорит о том, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток через этот участок. Если напряжение выражено в Вольтах, ток в Амперах, то мощность получится в ваттах. Таковы требования системы СИ.

Рядом с УГО указывается номинальное значение сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1К, R3 1,2К, R4 1К2, R5 5М1. R1 имеет номинальное сопротивление 1Ом, R2 1КОм, R3 и R4 1,2КОм (буква К или М может ставиться вместо запятой), R5 — 5,1МОм.

Современная маркировка резисторов

В настоящее время маркировка резисторов производится с помощью цветных полос. Самое интересное, что цветовая маркировка упоминалась в первом послевоенном журнале «Радио», вышедшем в январе 1946 года. Там же было сказано, что вот, это новая американская маркировка. Таблица, объясняющая принцип «полосатой» маркировки показана на рисунке 3.

Рисунок 3. Маркировка резисторов

На рисунке 4 показаны резисторы для поверхностного монтажа SMD, которые также называют «чип — резистор». Для любительских целей наиболее подходят резисторы типоразмера 1206. Они достаточно крупные и имеют приличную мощность, целых 0,25Вт.

На этом же рисунке указано, что максимальным напряжением для чип резисторов является 200В. Такой же максимум имеют и резисторы для обычного монтажа. Поэтому, когда предвидится напряжение, например 500В лучше поставить два резистора, соединенных последовательно.

Рисунок 4. Резисторы для поверхностного монтажа SMD

Чип резисторы самых маленьких размеров выпускаются без маркировки, поскольку ее просто некуда поставить. Начиная с размера 0805 на «спине» резистора ставится маркировка из трех цифр. Первые две представляют собой номинал, а третья множитель, в виде показателя степени числа 10. Поэтому если написано, например, 100, то это будет 10 * 1Ом = 10Ом, поскольку любое число в нулевой степени равно единице первые две цифры надо умножать именно на единицу.

Если же на резисторе написано 103, то получится 10 * 1000 = 10 КОм, а надпись 474 гласит, что перед нами резистор 47 * 10 000 Ом = 470 КОм. Чип резисторы с допуском 1% маркируются сочетанием букв и цифр, и определить номинал можно лишь пользуясь таблицей, которую можно отыскать в интернете.

В зависимости от допуска на сопротивление номиналы резисторов разделяются на три ряда, E6, E12, E24. Значения номиналов соответствуют цифрам таблицы, показанной на рисунке 5.

Рисунок 5.

Из таблицы видно, что чем меньше допуск на сопротивление, тем больше номиналов в соответствующем ряду. Если ряд E6 имеет допуск 20%, то в нем всего лишь 6 номиналов, в то время как ряд E24 имеет 24 позиции. Но это все резисторы общего применения. Существуют резисторы с допуском в один процент и меньше, поэтому среди них возможно найти любой номинал.

Кроме мощности и номинального сопротивления резисторы имеют еще несколько параметров, но о них пока говорить не будем.

Соединение резисторов

Несмотря на то, что номиналов резисторов достаточно много, иногда приходится их соединять, чтобы получить требуемую величину. Причин этому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала. В основном используется две схемы соединения резисторов: последовательное и параллельное. Схемы соединения показаны на рисунке 6. Там же приводятся и формулы для расчета общего сопротивления.

Рисунок 6. Схемы соединения резисторов и формулы для расчетов общего сопротивления

В случае последовательного соединения общее сопротивление равно просто сумме двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть и больше. Такое включение бывает в . Естественно, что общее сопротивление будет больше самого большего. Если это будут 1КОм и 10Ом, то общее сопротивление получится 1,01КОм.

При параллельном соединении все как раз наоборот: общее сопротивление двух (и более резисторов) будет меньше меньшего. Если оба резистора имеют одинаковый номинал, то общее их сопротивление будет равно половине этого номинала. Можно так соединить и десяток резисторов, тогда общее сопротивление будет как раз десятая часть от номинала. Например, соединили в параллель десять резисторов по 100 ОМ, тогда общее сопротивление 100 / 10 = 10 Ом.

Следует отметить, что ток при параллельном соединении согласно закону Кирхгофа разделится на десять резисторов. Поэтому мощность каждого из них потребуется в десять раз ниже, чем для одного резистора.

Продолжение читайте в следующей статье.

При сборке любого устройства, даже самого простейшего, у радиолюбителей часто возникают проблемы с радиодеталями, бывает что не удается достать какой то резистор определенного номинала, конденсатор или транзистор… в данной статье я хочу рассказать про замену радиодеталей в схемах, какие радиоэлементы на что можно заменять и какие нельзя, чем они различаются, какие типы элементов в каких узлах применяют и многое другое. Большинство радиодеталей могут быть заменены на аналогичные, близкие по параметрам.

Начнем пожалуй с резисторов.

Итак, вам наверное уже известно, что резисторы являются самыми основными элементами любой схемы. Без них не может быть построена ни одна схема, но что же делать, если у вас не оказалось нужных сопротивлений для вашей схемы? Рассмотрим конкретный пример, возьмем к примеру схему светодиодной мигалки, вот она перед вами:

Для того чтобы понять, какие резисторы здесь в каких пределах можно менять, нам нужно понять, на что вообще они влияют. Начнем с резисторов R2 и R3 – они влияют (совместно с конденсаторами) на частоту мигания светодиодов, т.е. можно догадаться, что меняя сопротивления в большую или меньшую сторону, мы будем менять частоту мигания светодиодов. Следовательно, данные резисторы в этой схеме можно заменить на близкие по номиналу, если у вас не окажется указанных на схеме. Если быть точнее, то в данной схеме можно применить резисторы ну скажем от 10кОм до 50кОм. Что касается резисторов R1 и R4, в некоторой степени и от них тоже зависит частота работы генератора, в данной схеме их можно поставить от 250 до 470Ом. Тут есть еще один момент, светодиоды ведь бывают на разное напряжение, если в данной схеме применяются светодиоды на напряжение 1,5вольт, а мы поставим туда светодиод на большее напряжение – они у нас будут гореть очень тускло, следовательно, резисторы R1 и R4 нам нужно будет поставить на меньшее сопротивление. Как видите, резисторы в данной схеме можно заменить на другие, близкие номиналы. Вообще говоря, это касается не только данной схемы, но и многих других, если у вас при сборке схемы скажем не оказалось резистора на 100кОм, вы можете заменить его на 90 или 110кОм, чем меньше будет разница – тем лучше ставить вместо 100кОм 10кОм не стоит, иначе схема будет работать некорректно или вовсе, какой либо элемент может выйти из строя. Кстати, не стоит забывать что у резисторов допустимо отклонение номинала. Прежде чем резистор менять на другой, прочитайте внимательно описание и принцип работы схемы. В точных измерительных приборах не стоит отклоняться от заданных в схеме номиналов.

Теперь что касается мощностей, чем мощнее резистор тем он толще, ставить вместо мощного 5 ваттного резистора 0,125 ватт никак нельзя, в лучшем случае он будет очень сильно греться, в худшем — просто сгорит.

А заменить маломощный резистор более мощным – всегда пожалуйста, от этого ничего не будет, только мощные резисторы они более крупные, понадобится больше места на плате, или придется его поставить вертикально.

Не забывайте про параллельное и последовательное соединение резисторов, если вам нужен резистор на 30кОм, вы можете его сделать из двух резисторов по 15кОм, соединив последовательно.

В схеме что я дал выше, присутствует подстроечный резистор. Его конечно же можно заменить переменным, разницы никакой нет, единственное, подстроечный придется крутить отверткой. Можно ли подстроечные и переменные резисторы в схемах менять на близкие по номиналу? В общем то да, в нашей схеме его можно поставить почти любого номинала, хоть 10кОм, хоть 100кОм – просто изменятся пределы регулирования, если поставим 10кОм, вращая его мы быстрее будем менять частоту мигания светодиодов, а если поставим 100кОм., регулировка частоты мигания будет производиться плавнее и «длиннее» нежели с 10к. Иначе говоря, при 100кОм диапазон регулировки будет шире, чем при 10кОм.

А вот заменять переменные резисторы более дешевыми подстроечными не стоит. У них движок грубее и при частом использовании сильно царапается токопроводящий слой, после чего при вращении движка сопротивление резистора может меняться скачкообразно. Пример тому хрип в динамиках при изменении громкости.

Подробнее про виды и типы резисторов можно почитать .

Теперь поговорим про конденсаторы, они бывают разных видов, типов и конечно же емкостей. Все конденсаторы различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск. В радиоэлектронике применяют два типа конденсаторов, это полярные, и неполярные. Отличие полярных конденсаторов от неполярных заключается в том, что полярные конденсаторы нужно включать в схему строго соблюдая полярность. Конденсаторы по форме бывают радиальные, аксиальные (выводы у таких конденсаторов находятся сбоку), с резьбовыми выводами (обычно это конденсаторы большой емкости или высоковольтные), плоские и так далее. Различают импульсные, помехоподавляющие, силовые, аудио конденсаторы, общего назначения и др.

Где какие конденсаторы применяют?

В фильтрах блоков питания применяют обычные электролитические, иногда еще ставят керамику (служат для фильтрации и сглаживания выпрямленного напряжения), в фильтрах импульсных блоков питания применяют высокочастотные электролиты, в цепях питания — керамику, в некритичных цепях тоже керамику.

На заметку!

У электролитических конденсаторов обычно большой ток утечки, а погрешность емкости может составлять 30-40%, т.е. емкость указанная на банке, в реальности может сильно отличаться. Номинальная ёмкость таких конденсаторов уменьшается по мере их срока эксплуатации. Самый распространённый дефект старых электролитических конденсаторов – это потеря ёмкости и повышенная утечка, такие конденсаторы не стоит эксплуатировать дальше.

Вернемся мы к нашей схеме мультивибратора (мигалки), как видите там присутствуют два электролитических полярных конденсатора, они так же влияют на частоту мигания светодиодов, чем больше емкость, тем медленнее они будут мигать, чем меньше емкость, тем быстрее будут мигать.

Во многих устройствах и приборах нельзя так «играть» емкостями конденсаторов, к примеру если в схеме стоит 470 мкФ – то надо стараться поставить 470 мкФ, или же параллельно 2 конденсатора 220 мкФ. Но опять же, смотря в каком узле стоит конденсатор и какую роль он выполняет.

Рассмотрим пример на усилителе низкой частоты:

Как видите, в схеме присутствует три конденсатора, два из которых не полярные. Начнем с конденсаторов С1 и С2, они стоят на входе усилителя, через эти конденсаторы проходит/подается источник звука. Что будет если вместо 0.22 мкФ мы поставим 0.01 мкФ? Во первых немного ухудшится качество звучания, во вторых звук в динамиках станет заметно тише. А если мы вместо 0.22 мкФ поставим 1 мкФ – то на больших громкостях у нас появятся хрипы в динамиках, усилитель будет перегружаться, будет сильнее нагреваться, да и качество звука снова может ухудшиться. Если вы глянете на схему какого нибудь другого усилителя, можете заметить, что конденсатор на входе может стоять и 1 мкФ, и даже 10 мкФ. Все зависит от каждого конкретного случая. Но в нашем случае конденсаторы 0.22 мкФ можно заменять на близкие по значению, например 0.15 мкФ или лучше 0.33 мкФ.

Итак, дошли мы до третьего конденсатора, он у нас полярный, имеет плюс и минус, путать полярность при подключении таких конденсаторов нельзя, иначе они нагреются, что еще хуже, взорвутся. А бабахают они очень и очень сильно, может уши заложить. Конденсатор С3 емкостью 470 мкФ у нас стоит по цепи питания, если вы еще не в курсе, то скажу, что в таких цепях, и например в блоках питания чем больше емкость, тем лучше.

Сейчас у каждого дома имеются компьютерные колонки, может быть вы замечали, что если громко слушать музыку, колонки хрипят, а еще мигает светодиод в колонке. Это обычно говорит как раз о том, что емкость конденсатора в цепи фильтра блока питания маленькая (+ трансформаторы слабенькие, но об этом я не буду). Теперь вернемся к нашему усилителю, если мы вместо 470 мкФ поставим 10 мкФ – это почти то же самое что конденсатор не поставить вообще. Как я уже говорил, в таких цепях чем больше емкость, тем лучше, честно говоря в данной схеме 470 мкФ это очень мало, можно все 2000 мкФ поставить.

Ставить конденсатор на меньшее напряжение чем стоит в схеме нельзя, от этого он нагреется и взорвется, если схема работает от 12 вольт, то нужно ставить конденсатор на 16 вольт, если схема работает от 15-16 вольт, то конденсатор лучше поставить на 25 вольт.

Что делать, если в собираемой вами схеме стоит неполярный конденсатор? Неполярный конденсатор можно заменить двумя полярными, включив их последовательно в схему, плюсы соединяются вместе, при этом емкость конденсаторов должна быть в два раза больше чем указано на схеме.

Никогда не разряжайте конденсаторы замыкая их вывода! Всегда нужно разряжать через высокоомный резистор, при этом не касайтесь выводов конденсатора, особенно если он высоковольтный.

Практически на всех полярных электролитических конденсаторах на верхней части вдавлен крест, это своеобразная защитная насечка (часто называют клапаном). Если на такой конденсатор подать переменное напряжение или превысить допустимое напряжение, то конденсатор начнет сильно греться, а жидкий электролит внутри него начнет расширяться, после чего конденсатор лопается. Таким образом часто предотвращается взрыв конденсатора, при этом электролит вытекает наружу.

В связи с этим хочу дать небольшой совет, если после ремонта какой либо техники, после замены конденсаторов вы впервые включаете его в сеть (например в старых усилителях меняются все подряд электролитические конденсаторы), закрывайте крышку и держитесь на расстоянии, не дай бог что бабахнет.

Теперь вопрос на засыпку: можно ли включать в сеть 220вольт неполярный конденсатор на 230 вольт? А на 240? Только пожалуйста, сходу не хватайте такой конденсатор и не втыкайте его в розетку!

У диодов основными параметрами являются допустимый прямой ток, обратное напряжение и прямое падение напряжения, иногда еще нужно обратить внимание на обратный ток. Такие параметры заменяющих диодов должны быть не меньше, чем у заменяемых.

У маломощных германиевых диодов обратный ток значительно больше, чем у кремниевых. Прямое падение напряжения у большинства германиевых диодов примерно в два раза меньше чем у похожих кремниевых. Поэтому в цепях, где используется это напряжение для стабилизации режима работы схемы, например в некоторых оконечных усилителях звука, замена диодов на другой тип проводимости не допустима.

Для выпрямителей в блоках питания главными параметрами являются обратное напряжение и предельно допустимый ток. Например, при токах 10А можно применять диоды Д242…Д247 и похожие, для тока 1 ампер можно КД202, КД213, из импортных это диоды серии 1N4xxx. Ставить вместо 5 амперного диода 1 амперный конечно же нельзя, наоборот можно.

В некоторых схемах, например в импульсных блоках питания нередко применяют диоды Шоттки, они работают на более высоких частотах чем обычные диоды, обычными диодами такие заменять не стоит, они быстро выйдут из строя.

Во многих простеньких схемах в качестве замены можно поставить любой другой диод, единственное, не спутайте вывода, с осторожностью стоит к этому относиться, т.к. диоды так же могут лопнуть или задымиться (в тех же блоках питания) если спутать анод с катодом.

Можно ли диоды (в т.ч. диоды Шоттки) включать параллельно? Да можно, если два диода включить параллельно, протекающий через них ток может быть увеличен, сопротивление, падение напряжения на открытом диоде и рассеиваемая мощность уменьшаются, следовательно – диоды меньше будут греться. Параллелить диоды можно только с одинаковыми параметрами, с одной коробки или партии. Для маломощных диодов рекомендую ставить так называемый «токоуравнивающий» резистор.

Транзисторы делятся на маломощные, средней мощности, мощные, низкочастотные, высокочастотные и т.д. При замене нужно учитывать максимально допустимое напряжение эмиттер-коллектор, ток коллектора, рассеиваемая мощность, ну и коэффициент усиления.

Заменяющий транзистор, во первых, должен относиться к той же группе, что и заменяемый. Например, малой мощности низкой частоты или большой мощности средней частоты. Затем подбирают транзистор той же структуры: р-п-р или п-р-п, полевой транзистор с р-каналом или n-каналом. Далее проверяют значения предельных параметров, у заменяющего транзистора они должны быть не меньше, чем у заменяемого.
Кремниевые транзисторы рекомендуется заменять только кремниевыми, германиевые — германиевыми, биполярные – биполярными и т.д.

Давайте вернемся к схеме нашей мигалки, там применены два транзистора структуры n-p-n, а именно КТ315, данные транзисторы спокойно можно заменить на КТ3102, или даже на старенький МП37, вдруг завалялся у кого Транзисторов, способных работать в данной схеме очень и очень много.

Как вы думаете, будут ли работать в этой схеме транзисторы КТ361? Конечно же нет, транзисторы КТ361 другой структуры, p-n-p. Кстати, аналогом транзистора КТ361 является КТ3107.

В устройствах, где транзисторы используются в ключевых режимах, например в каскадах управления реле, светодиодов, в логических схемах и пр… выбор транзистора не имеет большого значения, выбирайте аналогичной мощности, и близкий по параметрам.

В некоторых схемах между собой можно заменять например КТ814, КТ816, КТ818 или КТ837. Возьмем для примера транзисторный усилитель, схема его ниже.

Выходной каскад построен на транзисторах КТ837, их можно заменить на КТ818, а вот на КТ816 уже не стоит менять, он будет очень сильно нагреваться, и быстро выйдет из строя. Кроме того, уменьшится выходная мощность усилителя. Транзистор КТ315 как вы уже наверное догадались меняется на КТ3102, а КТ361 на КТ3107.

Мощный транзистор можно заменить двумя маломощными того же типа, их соединяют параллельно. При параллельном соединении, транзисторы должны применяться с близкими значениями коэффициента усиления, рекомендуется ставить выравнивающие резисторы в эмиттерной цепи каждого, в зависимости от тока: от десятых долей ома при больших токах, до единиц ом при малых токах и мощностях. В полевых транзисторах такие резисторы обычно не ставятся, т.к. у них положительный ТКС канала.

Думаю, на этом закончим, в заключении хочу сказать, что вы всегда сможете попросить помощи у Google, он вам всегда подскажет, даст таблицы по замене радиодеталей на аналоги. Удачи!

Силовая электроника

— Можно ли заменить этот резистор проводом или предохранителем?

\$\начало группы\$

У меня вышел из строя блок питания. При дальнейшем осмотре обнаружил, что пробит резистор большой мощности (15 Ом, 10 Вт).

К сожалению, я не могу купить такой резистор (с такими же характеристиками, не говоря уже о той же марке) и схемы у меня нет, и я не уверен, для чего именно резистор (какие устройства он делает ограничивать ток для?) и мне интересно, насколько это опасно для:

• Замените резистор проводом. Это означает отсутствие сопротивления и гораздо больший ток в близлежащих компонентах. Несмотря на то, что я не вижу компонентов, на которые может повлиять перегрузка по току, я бы все же сделал это в крайнем случае.

• Замените резистор на предохранитель. Мы можем рассчитать соответствующий ток (230 В при 15 ~ 16 А) и припаять. Это даже лучший вариант, так как в худшем случае он сгорит, и я сохраню другие компоненты. Последнее, что я хочу сделать, это сдуть микросхему, когда сейчас сгорел только один резистор.

Насколько уместны эти варианты? Есть ли другой способ решить проблему?

• силовая электроника
• предохранители

\$\конечная группа\$

7

\$\начало группы\$

Марка значения не имеет. И вы определенно можете купить резистор, который подойдет, то есть с таким же сопротивлением и приблизительной номинальной мощностью.

Вы предполагаете, что остальные запасы еще работают. Это может быть правдой, а может и нет…

очень трудно найти резистор 15 Ом 10 Вт в моем районе прямо сейчас

Сложнее, чем реконструировать источник питания, чтобы понять, почему там был резистор 15 Ом? Нет, я не куплюсь на это, если у вас нет свободного времени … На самом деле вы можете сделать и то, и другое: заказать резистор из Китая, дешево, но с медленной доставкой. Тем временем перепроектируйте источник питания хотя бы вокруг резистора. Потом разберетесь для чего нужен резистор, и что скорее всего он был нужен 🙂

Остальное я уже протестировал, установив предохранитель на несколько секунд, печатная плата выдает ожидаемые результаты, поэтому не уверен на 100%, но на 99% все остальное работает. Каково ваше мнение о предлагаемых обходных путях?

Разработчики использовали резистор не просто так. Вам придется перепроектировать схему, убедиться, что вы понимаете их причину, а затем убедиться, что обходные пути ничего не сломают. Инженеры не ставят такие элементы в схему просто так. Не используйте провод или предохранитель.

\$\конечная группа\$

3

\$\начало группы\$

Без схемы трудно понять, насколько важно точное значение резистора. Использование предохранителя или короткого замыкания провода было бы неадекватным. (Даже если он изначально работает с одним из них, он, скорее всего, выйдет из строя через короткое время под нагрузкой, или вы можете повредить оборудование, которое питается от источника питания.) Помимо замены надлежащей стоимости, некоторые варианты могут быть использовать несколько резисторов для создания сменного резистора. Например, вы можете использовать два резистора на 30 Ом, соединенных параллельно, или два резистора на 7,5 Ом, соединенных последовательно, чтобы создать замену на 15 Ом. Сменные резисторы должны иметь общую мощность, равную (или превышающую) мощность оригинальной детали. Вы можете даже развить эту идею, используя 3 или 4 резистора, чтобы воссоздать правильное значение сопротивления и мощности. С резисторами одинакового номинала требуемая мощность для каждого из них делится поровну.

\$\конечная группа\$

1

\$\начало группы\$

Многие конструкции источников питания могут быть подвержены пусковым токам, которые, в зависимости от фазы сети, когда устройство подключено, могут превышать нормальные рабочие токи на порядок или более. Даже если токи вернутся к норме за 10 мс или меньше, такого масштабного перегрузки по току может быть достаточно, чтобы вызвать повреждение даже в течение этого короткого времени. Добавление последовательного резистора на вход каскада источника питания, как правило, снижает эффективность, но также позволяет легко определить максимально возможный пусковой ток. Шунтирование такого резистора может привести к тому, что источник питания будет работать, по крайней мере некоторое время, но будет подвержен повреждению из-за высоких пусковых токов. Хотя некоторые резисторы могут быть ненужными (поскольку множество факторов будет ограничивать пусковые токи даже без резистора), количество инженерных усилий, необходимых для определения того, что резистор может быть исключен, может превышать количество инженерных усилий, которые были затрачены на весь источник питания. дизайн.

\$\конечная группа\$

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Выбор резисторов для замены

---

---

Автор: Carl Babcoke, CET

—- Несколько основных типов резисторов обозначены стрелками и подписи.

В настоящее время доступны резисторы

различных типов и номиналов.

Они значительно различаются по производительности и стабильности. Эта информация составлен, чтобы помочь техническим специалистам выбрать сменные резисторы, которые равны или превышают исходные характеристики.

В предыдущие десятилетия, когда электронные продукты были менее сложными, выбор небольшого резистора для замены был очень прост.

Сначала из схемы было получено значение в омах. Далее любые новые резистор такой же мощности (или больше, если бы его можно было втиснуть в пробел) был установлен. Других соображений не было.

Применительно к цветным телевизорам последних моделей, к сожалению, этот простой метод может привести к ухудшению качества изображения или вызвать отсроченный сбой что сильно повреждает несколько других компонентов. Да, современное оборудование требует, чтобы больше внимания уделялось выбору надлежащей замены резистор из многих отличных типов, доступных в настоящее время.

Хотя правила получения соответствующего типа резистора мало и несложно, их легче запомнить после причин за правилами объясняются.

Поэтому сначала будет предоставлена ​​некоторая справочная информация.

Что такое резистор? Под словом «резистор» подразумевается компонент что сопротивляется чему-то.

В этом случае он сопротивляется протеканию тока. И во второстепенном смысле, он устойчив к воздействию напряжения.

С несколькими типами резисторов 30-летней давности этого было бы достаточно. для определения резистора как компонента, имеющего отношение напряжение/ток то есть постоянное и линейное. Хотя это определение исключало конденсаторы, диоды и катушки индуктивности, он вскоре устарел с введением уникальные резисторы, изменяющие сопротивление в зависимости от величины напряжения, точная температура или интенсивность света, падающего на резистор элемент. Эти интересные типы резисторов будут объяснены позже. и в конце предлагается лучшее определение резисторов.

Углеродные резисторы

Углерод — материал, используемый в большинстве резисторов. На рис. 1 показаны детали конструкции горячеформованного угольный тип резистора. Углерод смешивается с непроводящим связующие и наполнители для формирования резистивного центра, который сочетается с концевых проводов и внешней изоляции за один проход через автоматическая машина.

Горячеформованные угольные резисторы доступны, как правило, мощностью от от 1/8 Вт до 2 Вт. Также производятся меньшие количества размеров 3-W и 4-W.

Вариации соотношения углерода и наполнителя и физического размера резистивный элемент дает значения от 10 до 22 МОм. Эти значения допускается производственный допуск около ±10%. Затем ±5% и Значения допусков f2% получаются путем тестирования всего цикла и удаления те резисторы, которые находятся в пределах более жестких допусков.

Нецелесообразно производить или выбирать угольные резисторы лучшего качества. допуски, потому что нормальные изменения сопротивления от старения и тепла циклы часто превышают эти пределы. Если требуются более жесткие допуски, следует выбрать более стабильный тип резистора.

Температурные коэффициенты этих угольных резисторов находятся в пределах +1000 частей на миллион (PPM) на градус Цельсия и -1000 PPM. Однако, резисторы имеют небольшой отрицательный коэффициент.

То есть сопротивление немного уменьшается от повышения температуры.

———- Два резистора были сломаны для иллюстрации конструкции. Слева на обоих рисунках — взрывозащищенный тип RCA. Другой качественный автомобильный бон-композитный тип. После того, как они были разбиты, Было обнаружено, что огнеупорный резистор имеет сердечник из стекла или какой-то керамики. это было гладким и отражающим. Половина, удерживаемая большим и указательным пальцами, имеет соскоблили изоляцию, чтобы показать металлическую крышку и спирали резистивного материал. Справа центр угленаполнителя и изоляция. (толстый, чтобы обеспечить прочность) являются единственными видимыми частями карбоновый комп.

Рисунок 1. Горячеформованные резисторы из углеродного композита производятся в автоматизированные машины. Значения сопротивления обозначены цветами полосы вокруг тела. Горячеформованные углеродные резисторы заменяются потихоньку в новое оборудование по углеродно-пленочным типам.

————

Тест резисторов

1. Верно/Неверно Два резистора мощностью 1 Вт всегда могут рассеивать 2 Вт.

2. Верно/неверно Резисторы с проволочной обмоткой создают наименьший уровень шума.

3. Верно/неверно Варисторы подчиняются закону Ома.

4. Верно/неверно Пленочные резисторы имеют наименьшее реактивное сопротивление из всех типов.

5. Верно/неверно Многие угольные резисторы изменяют сопротивление после многократного использования. горячие и холодные циклы.

6. Верно/неверно Не заменяйте резисторы резисторами большей мощности.

7. Верно/неверно Горячеформованные резисторы имеют минимальный скин-эффект.

8. Правда/ложь Углерод наименее стабилен из всех резистивных материалов. обычно используется в резисторах.

9. Верно/неверно Все металлопленочные резисторы неиндуктивные.

10. Верно/неверно Самонагрев резистора из-за рассеиваемой мощности иногда является преимуществом.

Ответы на викторину по резисторам

—————

Резисторы из углеродной пленки

Тонкая пленка углерода осаждается из углеродсодержащего высокотемпературного газа на цилиндрический стержень с керамической или стеклянной подложкой. Вот почему этот тип резистора иногда называют пленочным.

Наконец, металлические торцевые заглушки с подводящими проводами плотно обжимаются поверх концы, а изоляционный материал наносится литьем или окунанием (см. Фигура 2).

Для более низких значений сопротивления пленка непрерывна от края до края.

Более высокие значения требуют размещения (или разрезания) углеродной пленки по спирали. вокруг ядра. Чрезвычайно высокие значения имеют одну длинную непрерывную спираль что дает длинный узкий путь углерода.

Резисторы из углеродной пленки обычно изготавливаются сопротивлением от 1 Ом до и 200 МОм. Этот тип набирает популярность, и число используемых в год, вероятно, будет продолжать расти, если только металлопленочные типы пересилить его за счет лучшей стабильности.

Металлопленочные резисторы Конструкция металлопленочных резисторов аналогична по сравнению с ранее описанными типами углеродных пленок. Тонкопленочные типы имеют покрытие толщиной в одну миллионную дюйма из хрома, никеля или алюминия.

Оксид металла, объемный металл или глазурованный металл используются для более толстой покрытия.

При сплошном покрытии основное сопротивление составляет всего несколько тысяч Ом. В металлической пленке прорезаны спиральные канавки для увеличения сопротивления. значение каждого резистора, которое может быть обрезано таким образом с хорошим допуском. Плоские конструкции могут быть обработаны лазером для достижения очень высокой точности.

Металлопленочные резисторы

делятся на две категории. В одну группу входят высокоточные, высокостабильные прецизионные резисторы, которые почти соответствуют превосходным характеристикам из лучших прецизионных проволочных типов. Другая группа состоит из резисторы меньшего тока для использования там, где более высокая мощность и минимальная важен дрейф сопротивлений. Эти последние типы часто включаются в новом оборудовании в качестве альтернативы большим резисторам с проволочной обмоткой или там, где стабильность углеродного состава неудовлетворительна.

Эти металлопленочные резисторы изготавливаются путем осаждения нихромовых или другого металлического сплава на стеклянном или керамическом стержне, в то время как компоненты в вакууме. Заглушки с выводами и изоляцией добавляются позже.

Резисторы из металлокерамики. Смесь драгоценных металлов и керамических связующих. экранируется на керамический стержень или трубку перед тем, как «выстрелить» в высокая температура для производства резисторов из глазурованного металла и металлокерамики. Кермет представляет собой комбинацию керамики и металла.

Как правило, металлокерамические резисторы меньше, чем другие типы, они могут изготавливаться в больших сопротивлениях до 500 МОм, некоторые типы могут работать до до 8000 В/дюйм тела, и они устойчивы к неблагоприятным условиям окружающей среды. крайности. Одним словом, у них отличные характеристики, оправдывающие более высокая цена для многих приложений.

Объемные пленочные резисторы

В качестве резистивного элемента в пленке объемных свойств используется только чистый металл. резисторы.

Они ограничены серединой диапазона сопротивления (примерно от 30 до 100К-о) и максимум 0,75 Вт, но имеют отличные преимущества такие как эти: лучшая высокочастотная характеристика любого типа резистора; доступность в допусках точности; стабильный температурный коэффициент; и очень малый шумовой вклад.

За исключением нескольких ограничений и цены, объемные резисторы приблизиться к идеалу.

Огнестойкие резисторы — Огнестойкие резисторы принципиально не отличаются от других. Несмотря на то, что удалось получить мало конкретной информации о внутренняя конструкция, многие из них представляют собой металлопленочные типы. В любом случае огнезащита состоит из керамического или стеклянного стержня на центр в дополнение к общему керамическому покрытию, которое не горит или газообразование при перегрузке резистора.

Огнестойкие резисторы можно использовать для замены многих других типов, но они особенно рекомендуются для зон безопасности, отмеченных на схемах.

Стабильность резистора Кажется логичным, что резистор не должен меняться сопротивление вообще после его изготовления. Это не относится к делу; все резисторы изменяются в значении, но некоторые типы меняются больше, чем другие.

Температура. Одной из основных причин изменения сопротивления является температура.

Температура окружающей среды вокруг каждого резистора и внутреннее повышение температуры от мощности, рассеиваемой внутри резистора, оба вносят свой вклад к колебаниям сопротивления.

Изменения из-за циклирования — Резистор часто подвергается «возвратному» изменению. сопротивления при работе попеременно между комнатной температурой и номинальная мощность. Другими словами, морозостойкость после работы в горячем состоянии отличается от исходной морозостойкостью. Некоторые резисторы показывают постоянные значительные изменения уже после нескольких тепловых циклов.

————- Эти взрывозащищенные резисторы являются частью запасного линия. (Любезно предоставлено GTE-Sylvania) Sylvania ECG semiconductor

Об этом изменении сопротивления в результате тепловых циклов сообщалось в июне 1970 г. выпуск электронного обслуживания.

Из всех проволочных, металлопленочных и углеродных резисторов, были протестированы, только углеродные претерпели какие-либо необратимые изменения. Один Резистор мощностью 0,5 Вт был примерно на 12% выше всего после трех циклов. 1-W углерод имел постоянное увеличение на 17% после трех тепловых циклов. Худший пример был тип углерода 0,5 Вт, 3,3 МОм, который увеличился на 47%. Ни один из эти резисторы не имели каких-либо внешних изменений или признаков перегрузки.

Аналогичный тест, проведенный в апреле этого года, подтвердил тенденцию, хотя резисторы показали лишь умеренное постоянное увеличение после четырех или пяти тепловых циклов. при номинальной мощности.

Вероятно, эти лучшие результаты объясняются современным улучшенным производством. методы.

Испытания на перегрузку — Обе серии испытаний включали работу резисторов. с шагом увеличения мощности выше номинала. Испытания были остановлены каждый раз, когда резистор показывал видимые признаки перегрузки. Когда к одному полуваттному резистору была приложена перегрузка в 10 раз больше номинальной, сопротивление уменьшилось примерно до трети от исходного значения, а цветные полосы были обожжены.

Другие аналогичные угольные резисторы (не те, которые подвергались термическому циклу) показали небольшое уменьшение сопротивления при повышении температуры окружающей среды. Они также измерено немного высоко при распылении консервированной охлаждающей жидкости. В соответствии к этим неточным тестам у них явно была небольшая отрицательная температура коэффициент.

Выводы — Было измерено умеренное постоянное повышение резистентности после испытаний, в которых эти резисторы из углеродного состава работали между нулевые ватты и номинальные ватты в течение нескольких циклов. Однако любая массовая перегрузка значительно уменьшил сопротивление.

Эта характеристика карбона для снижения его стойкости к сильным перегрузкам (а не сгорание) является одной из причин, по которой резисторы угольного типа редко рекомендуется в зонах безопасности электронных схем. Такие почти шорты может привести к дополнительному повреждению других компонентов.

Защитные резисторы должны либо открываться, либо сохранять первоначальное сопротивление.

Рисунок 2. Сопротивление угольно-пленочных и металлопленочных резисторов обычно равно элемент, расположенный в несколько спиралей, чтобы удлинить путь и, таким образом, увеличить сопротивление. Отводящие провода служат в качестве соединений. Цветные полосы вокруг тела указывают на сопротивление и толерантность. Напротив, с проволочной обмоткой резисторы имеют плотную спираль из множества витков провода сопротивления. Они могут иметь наконечники или подводящие провода (или их комбинацию), а спецификации отпечатываются на телах, обычно круглых, но покрытых стекловидным телом эмалевое или квадратное керамическое покрытие. ПЛЕНОЧНАЯ ИЛИ ПРОВОЛОЧНАЯ КОНСТРУКЦИЯ

Рисунок 3. Это стандартный цветовой код для всех малых резисторов. ЦВЕТНОЙ КОД

Цветовой код

Резистор, который физически слишком мал, чтобы иметь емкость и мощность напечатанная на нем информация обычно обозначается четырьмя полосами цвета вокруг корпуса, как показано на рисунке 3.

Резисторы проволочные

Проволочные резисторы и регулируемые регуляторы наименее стандартизированный из всех типов резисторов. Они доступны в много разных форм и форм, и обычно это самый дорогой тип резистора.

Большинство проволочных резисторов изготавливаются путем намотки отрезка резистивного сплава. проволоки (хромоникелевой или медно-никелевой) по спирали вокруг трубы, стержня или бобина из керамики. Они обладают такими преимуществами, как высокая стабильность, низкий уровень шума. и способность выдерживать большие перегрузки.

Резисторы с проволочной обмоткой

обычно выбирают либо из-за малошумящих, сверхточных и превосходная стабильность или для управления большой мощностью.

К недостаткам относятся большой размер, значительное количество емкость, и чрезмерная индуктивность (если специально не намотан). Низкая индуктивность можно получить, установив одну обмотку удвоенного требуемого сопротивления, со второй обмоткой (идентичной, только намотанной в обратном направлении) плотно прилегает к первому. Эти две обмотки соединены параллельно, чтобы отменить индуктивности и обеспечить правильное сопротивление.

Также производятся регулируемые делители напряжения и регулируемые регуляторы с проволочными элементами.

Шум в резисторах

Все резисторы производят внутренний шум, но амплитуда сильно различается в зависимости от материалов, используемых в резистивном элементе. Есть два Основные источники шума резисторов.

Тепловой шум — Тепловой шум также называют «белым шумом» и «белым шумом». шум сына.» Он имеет одинаковую мощность шума на всех частотах, и шум существует без подачи напряжения или тока на резистор. Амплитуда шума увеличивается с увеличением сопротивления и температуры.

Токовый шум — Прохождение тока через резистор создает ток шум, амплитуда которого обратно пропорциональна частоте (т. то есть более высокие частоты тока вызывают меньший шум тока). Шум амплитуда пропорциональна квадрату тока. Утроение ток, например, производит шум в девять раз громче. Один вывод из этих фактов состоит в том, что большое количество постоянного тока производит сильнейшее амплитуда шума.

Интенсивность текущего шума можно контролировать путем выбора материалов и типа конструкции.

Когда в резисторе присутствует ток, токовый шум обычно намного сильнее, чем шум Джонсона. Углеродные резисторы обычно имеют большая амплитуда шума, чем у металлокерамической пленки или металлооксида типы. Резисторы из чистого металла (объемные и проволочные) имеют наименьшее количество шума.

Потенциометры и реостаты

Сопротивление потенциометров, «подстроек» и реостатов можно варьировать вручную. Реостаты имеют только два активных соединения, и их можно отрегулировать в диапазоне от почти нуля до полного номинала.

Большинство реостатов имеют обмотку круглой формы и подвижный палец стеклоочистителя скользит по элементу.

Потенциометры аналогичны, но у них есть соединения на каждом конце резистивный элемент плюс соединение центрального стеклоочистителя. Эти элементы управления обычно подключаются как делители напряжения. Некоторые потенциометры имеют прямой (линейный) элемент сопротивления, а стеклоочиститель перемещается по прямой линия. Но у большинства элемент имеет обычную круглую форму.

Триммеры — это горшки или реостаты, предназначенные только для периодического использования. корректировки (такие как калибровка прибора). Вал короткий или имеет просто отверстие для отвертки.

Другие триммеры способны к высокому разрешению, потому что стержень должен повернуть на несколько оборотов для сквозной регулировки.

Баки и реостаты имеют резистивные элементы из углерода, металлокерамики или провод сопротивления. Должна быть указана конусность всех регулируемых регуляторов.

Переменный ток в сравнении с постоянным током Все практические постоянные резисторы реального мира имеют некоторую индуктивность и значительную емкость, как показано на рис. 4.

Пленочные резисторы лучше всего подходят для высокочастотных сигналов, где эффект» становится проблемой. На этих частотах формованный углерод резистор может оказаться в 10 раз выше по сопротивлению, потому что ток течет только через внешнюю часть углерода.

Специальные резисторы в стиле DIP используются во многих компьютерах или других цифровых устройствах. логические модули. (Предоставлено компанией Beckman Instruments)

Рис. 4 Реальный резистор имеет некоторую емкость параллельно и некоторая индуктивность последовательно с ним из-за конструкции.

Однако пленочные резисторы с большим количеством спиралей могут быть слишком индуктивный для сигналов выше примерно 10 МГц.

Типы из литого углерода обычно имеют низкую индуктивность, поскольку резистивное Элемент представляет собой прямой стержень из углерода. Но сквозная емкость может быть чрезмерным для некоторых приложений. Например, один испытанный образец 22 млн. 4,7 пф на цифровом измерителе емкости B&K-Precision. это неудобно близко к емкости хорошего зонда области.

Максимальное номинальное напряжение

Распространенная полуправда состоит в том, что максимальное напряжение для любого конкретного резистора можно найти по закону Ома в зависимости от сопротивления и номинальной мощности. Это верно для низких и средних значений сопротивления, но утверждение не относится к высоким значениям, где расчетное напряжение (согласно по закону Ома) превышает истинное максимальное напряжение резистивного материала. (Каждый вид резистивного материала имеет определенное значение напряжения на дюйм.

Напряжения выше этого значения вызывают какой-либо отказ материала или неисправность.) Согласно закону Ома, 1-МОм резистор должен иметь 1000 В постоянного тока применяется для рассеяния 1 Вт. Однако 1000 В составляет около вдвое больше номинального максимального напряжения.

Если максимальное напряжение неизвестно, никогда не подавайте напряжение более 700 В постоянного тока. (около 500 В RMS для синусоидальных волн) на каждый дюйм длины корпуса резистора.

Линейные резисторы Все ранее описанные резисторы были линейного типа. Ток увеличивался или уменьшался точно в соответствии с напряжением. И мощность была одинаковой, независимо от того, был ли резистор подключен к плюсу, отрицательное или переменное напряжение.

Другие резисторы работают одним или несколькими нелинейными способами.

Термисторы

Любое изменение температуры его резистивного элемента изменяется сопротивление термистора. Это включает в себя любые колебания температуры от мощность, которая применяется к термистору, и это основа для применение термисторов в цепях размагничивания телевизоров и в качестве резисторов перенапряжения в блоках питания. По сути, самонагрев обеспечивает регенеративную действие, которое ускоряет операцию и заставляет ее завершиться.

Но когда термистор используется в качестве датчика для измерения температуры, схема должна подавать незначительную мощность на термистор, чтобы предотвратить самонагрев, что нарушит точность.

Термисторы изготавливаются как с положительной, так и с отрицательной температурой. коэффициенты (PTC и NTC).

Варисторы Резисторы, зависящие от напряжения (VDR), представляют собой металлооксидные варисторы. которые изменяют сопротивление в зависимости от величины напряжения на их клеммах. Более высокое напряжение уменьшает сопротивление по постепенной кривой, поэтому варисторы могут быть использованы в некоторой степени в качестве регуляторов напряжения.

Варистор дает равные сопротивления от одинаковых положительных или отрицательных напряжений. Диаграмма напряжения/сопротивления имеет одинаковую кривую как вверху, так и внизу. Без высокого отношения прямого сопротивления варисторы не должны использоваться. способный производить постоянное напряжение путем выпрямления.

Следующий месяц в осциллограмме статью Гилла Гришабера, найдите условия, при которых варистор в телевизионном приемнике для создания отрицательного постоянного напряжения.

Специализированный тип варистора имеет острые изгибы как сверху, так и снизу. своей кривой. Эти варисторы используются для ограничения переходных напряжений от например, линии электропередач переменного тока, и они будут подробно описаны в более поздняя проблема.

Большинство варисторов изготавливаются из карбидных гранул, смешанных с керамическим связующим перед обжигом при высокой температуре и провода установлены.

Световые резисторы

Резисторы, сопротивление которых зависит от уровня освещенности, называются светозависимые резисторы (ЛДР), а изготавливаются они из сульфида кадмия или селенид кадмия. LDR способны к огромным изменениям сопротивления. Один может измерять 2 M-o в полной темноте, а затем быстро меняться на около 100 n при попадании на элемент яркого света.

Эти LDR используются для определения уровня освещенности в комнате, а затем отрегулируйте яркость и контрастность телевизора в соответствии с соответствующими настройками.

После того, как сопротивление LDR контролировалось количеством света, это сопротивление линейно к любым приложенным напряжениям. Следовательно, LDR можно использовать в качестве переменных резисторов для ослабления звуковых сигналов.

Определение резистора

В одной книге сопротивление в электрических системах сравнивается с трением в механических системы. Это не очень точно и не охватывает все приложения. Другой источник говорит, что резистор предлагает известную степень сопротивления течение электрического тока. Но индуктивность делает то же самое. Третья идея заключается в том, что резистор выделяет тепло сам по себе, противодействуя текущий поток.

Возможно, это определение, состоящее из нескольких частей, необходимо для описания резисторов. адекватно. Резистор должен соответствовать всем этим требованиям:

Резистор специально разработан для получения известного значения сопротивления; это компонент, самым большим свойством которого является сопротивление. Индукторы и конденсаторы тоже имеют сопротивление, но оно там вторичное.

Резистор или сопротивление оказывают одинаковое сопротивление потоку любого из них. неизменный (постоянный) ток или переменный (переменный) ток. Следовательно, форма волны тока идентичен форме сигнала напряжения. Эти заявления не верны для конденсаторов и катушек индуктивности.

Резистор, включенный последовательно между источником напряжения и нагрузкой, ограничивает тока за счет снижения напряжения нагрузки. Ток резистора развивает падение напряжения на собственном внутреннем сопротивлении. Поэтому напряжение нагрузки равно напряжению источника минус падение напряжения на резисторе. С другой стороны, если короткое замыкание, то снижает напряжение нагрузки до нуля, резистор параллельно источнику напряжения, а ток ограничен значение сопротивления.

Это незначительные и основные текущие ограничения.

Ток через резистор или сопротивление выделяет тепло. Это не верно для чистых емкостей и индуктивностей. (Конечно, требуется напряжение для текущего расхода.)

Сопротивление или резистор не меняет фазу переменного (переменного тока) ток (катушки индуктивности и конденсаторы вызывают фазовые сдвиги).

То же самое количество тока протекает через резистор или сопротивление, когда либо определенное положительное напряжение, либо идентичное отрицательное напряжение. применяется к нему. Это не относится к диодам, транзисторам и другим твердотельным устройства.

— Миниатюрные прецизионные резисторы теперь доступны в транзисторном исполнении. пакеты, которые вставляются в транзисторные гнезда. (Предоставлено Vishay Resistive системы)

Сменные наконечники резисторов

Использование 1 W для замены ½-W (или 2-W для замены 1-W) углеродного состава Резистор — хорошая техника, но только в определенных цепях. В общем, этот вид замены более высокой мощности безопасен в аудио, ПЧ, видео и низкоуровневые этапы вертикальной и горизонтальной развертки.

Замена на больший размер снижает требования к допускам, поскольку более крупные резисторы работают холоднее (лучше теплопроводность и радиационное охлаждение) и они, по-видимому, менее подвержены изменениям сопротивления, не вызванным по перегрузкам.

Конечно, замена угольного резистора на металлический обычно улучшение без каких-либо недостатков. Однако следует помнить о возможности более высокие индуктивные свойства в типах металлов.

Выбор резистора становится более важным в горизонтальной развертке цепей из-за сильных амплитуд импульсов и более высокого напряжения, такие как повышение, фокус и высокое напряжение.

Вот крайний пример.

Многие старые приемники цветного телевидения имели небольшой резистор 66 МОм, который действовал в качестве прокачки для источника питания фокуса 5000 В. Это рассчитывается как диссипация всего 0,38 Вт (менее половины ватта). Техник решил заменить это с углеродным резистором мощностью 2 Вт. Однако они были доступны в значениях только до 22-М-о, поэтому последовательно использовали три. В течение Несколько недель телевизор плохо фокусировался. Три резистора сгорели. посмотрите, и каждый измерил только часть номинального сопротивления.

Что могло пойти не так? Всего было использовано шесть ватт (в 10 раз больше). запас прочности). Техник пренебрег удобным правилом не применять более 700 В пост. тока/дюйм. корпуса резистора.

Каждый резистор мощностью 2 Вт имел длину около 3/4 дюйма, поэтому его номинал (при отсутствии конкретных данных) при 525 В постоянного тока. Но каждый 22-Mo резистор был призван выдерживают около 1700 В, что более чем в три раза превышает перенапряжение.

Также не забывайте об изменении сопротивления при углеродном составе. резисторы подвергаются тепловым циклам. Резистор с горизонтальным сигналом через него 15 734 тепловых цикла / с. Практический опыт показал, более высокая, чем обычно, частота отказов резисторов, используемых в цепи пластины ламп горизонтального осциллятора. Это одна из областей, которую нужно изучить, если изображение не хватает ширины на правом краю, а HV немного низковат.

Для замены до типоразмера 2-W и в тех случаях, когда оригинальные спецификации неизвестны, лучше всего иметь на складе только металлопленочные огнеупорные резисторы.

Конечно, серые накладки на схемах имеют приоритет над всеми эти общие предложения. Компоненты в этих областях важны для повышения безопасности и предупреждения пожаров. Поэтому используйте только рекомендованные производителем замены или дублировать исходные спецификации для всех зон безопасности. составные части.

См. также: Взрывозащита RCA Пленочные резисторы





---

Альтернативный резистор | diyAudio

Перейти к последнему

странствует

член

22 сентября 2012 г. 1:48

#1

• 22-09-2012 1:48
• #1

При замене большого конденсатора в моем предусилителе McIntosh C24 я сжег угольный резистор 2,2 кОм, 1 Вт, который был прикреплен к старой крышке. Только на следующей неделе я смогу получить правильную деталь, но я очень близок (думаю) к тому, чтобы устройство заработало, и я не хочу ждать детали. Я остановился у Radio Shach и купил два варианта: 1) углеродную пленку 2,2 кОм, 1/2 Вт или 2) я могу соединить вместе два 1 кОм, 1 Вт плюс два 100 Ом, 1 Вт, оксидных резистора с медалью. (1k + 1k + 100 + 100.) Это временное решение, пока я не получу нужный компонент.

Буду признателен, если подскажете, что использовать.

Спасибо



каркас дивана

Участник

22 сентября 2012 г. 6:59

#2

• 22-09-2012 6:59
• #2

Используйте вариант 3) два 2,2k 1/2W последовательно, параллельно еще два 2,2k последовательно.



джиттер

Член

22 сентября 2012 г. 8:02

#3

• 22-09-2012 8:02
• #3

1) Нет. McIntosh не использовал резистор 1 Вт просто для развлечения, так что резистор 1/2 Вт может быть перегружен.

2) Да, должно работать.
Поскольку мощность рассеивается на четырех резисторах вместо одного, их мощность может быть даже меньше 1 Вт. Для резисторов номиналом 1 кОм должно хватить 1/2 Вт, для резисторов 100 Ом достаточно 1/8 Вт.

3) Да, если мощность, которую должен рассеивать резистор 2k2/1W, несколько меньше 1 Вт (вероятно), это должно сработать.
Из-за допусков токи, протекающие через параллельно включенные резисторы, не равны. Однако это не имеет большого значения, если фактическое рассеивание на резисторе 2k2/1 Вт не очень близко к 1 Вт.



Последнее редактирование: 22.09.2012 8:07

ЭндрюТ

Р.И.П.

22 сентября 2012 г. 9:20:00

#4

• 22-09-2012 9:20
• #4

два 4k7//4k7 или три 6k8//6k8//6k8 или т. д……
или 1k1+1k1 или 390r+390r+390r или т. д.….

Все даст примерно 2k2 и выше рейтинг рассеивания.



странствует

член

22 сентября 2012 г. 11:58

#5

• 22-09-2012 11:58
• #5

Ценю все советы.

диванспуд сказал:

Используйте вариант 3) два 2,2 кОм 1/2 Вт последовательно, параллельно еще два 2,2 кОм последовательно.

Нажмите, чтобы развернуть…

Разве два последовательных 2,2 кОм не будут давать сопротивление 4,4 Ом?



каркас дивана

Участник

22-09-2012 12:12

#6

• 22-09-2012 12:12
• #6

Вы забыли букву «к»? В итоге вы получите две пары последовательных последовательностей 4,4 кОм, соединенных параллельно, для эффективного сопротивления 2,2 кОм. И мощность более или менее распределяется между четырьмя резисторами.



сакеллогг

Участник

22-09-2012 13:53

#7

• 22-09-2012 13:53
• #7

блуждает сказал:

Ценю все советы.

Разве два последовательно соединенных 2,2 кОм не создадут сопротивление 4,4 Ом?

Нажмите, чтобы развернуть. ..

да вы правы.
, но если вы соедините 2,2 кОм с 2,2 кОм по 1 Вт, вы получите резистор 1,1 кОм 2 Вт.
добавьте то же самое снова и серию и мощность на 2,2к выше….



сакеллогг

Участник

22 сентября 2012 г. 13:56

#8

• 22-09-2012 13:56
• #8

woops…. диван размещен неважно.



магноман

Участник

22 сентября 2012 г. 14:07

#9

• 22-09-2012 14:07
• #9

Это напоминает мне о; Если бы у вас было ведро на 5 и 3 галлона, как бы вы отмерили 4 галлона воды?

Ни в коем случае не предлагаю использовать деталь с меньшим номиналом, но из любопытства (потому что иногда есть другие ограничения или пожелания) можно ли опубликовать частичную схему или эскиз того, как используется этот резистор 2,2К?

Просто перечитайте свой исходный пост, где кажется возможным, что этот резистор является прокачкой через большую объемную крышку, это рассеет примерно половину его номинала для источника питания 33 В или, может быть, это просто часть шунтирующего регулятора.

Большое спасибо
-Антонио



Последнее редактирование: 22 сентября 2012 г. 14:14

джк

RIP

22.09.2012 16:03

#10

• 22-09-2012 16:03
• #10

Резистор является частью фильтра CRCR, питающего регулятор 75 В для всей нагрузки B+.

Предположим, что общий ток составляет 10 мА, для этого потребуется 0,22 Вт, а в этом случае я бы использовал часть на 1 Вт.



странствует

член

22.09.2012 16:27

#11

• 22-09-2012 16:27
• #11

магноман сказал:

T

Ни в коем случае не предлагаю использовать деталь с меньшим номиналом, но из любопытства (потому что иногда бывают другие ограничения или пожелания) можно ли опубликовать частичную схему или эскиз того, как используется этот резистор 2,2К?

Просто перечитайте свой первоначальный пост, где кажется возможным, что этот резистор является прокачкой через большую объемную крышку, это рассеет примерно половину его номинала для источника питания 33 В, или, может быть, это просто часть шунтирующего регулятора.

Большое спасибо
-Антонио

Нажмите, чтобы развернуть…

Это Р97.

спасибо,



джиттер

Участник

2012-09-22 17:54

#12

• 22-09-2012 17:54
• #12

дрожание сказал:

2) Да, это должно работать.
Поскольку мощность рассеивается на четырех резисторах вместо одного, их мощность может быть даже меньше 1 Вт. Для резисторов номиналом 1 кОм должно хватить 1/2 Вт, для резисторов 100 Ом достаточно 1/8 Вт.

3) Да, если мощность, которую должен рассеивать резистор 2k2/1W, несколько меньше 1 Вт (вероятно), это должно сработать.
Из-за допусков токи, протекающие через параллельно включенные резисторы, не равны. Тем не менее, это не имеет большого значения, если фактическое рассеивание на резисторе 2k2/1 Вт не очень близко к 1 Вт.

Нажмите, чтобы развернуть…

Упс… мое замечание в 3) о том, что мощность не близка к 1 Вт, не применимо, когда используются резисторы мощностью 1/2 Вт. Это было бы в случае резисторов 1/4 Вт.
Разделение рассеиваемой мощности, о котором я писал в 2), очевидно, относится и к 3).



Последнее редактирование: 22 сентября 2012 г. 17:57

магноман

Участник

22-09-2012 18:21

№13

• 22-09-2012 18:21
• №13

блуждает сказал:

Это Р97.

спасибо,

Нажмите, чтобы развернуть…

Wanders, Спасибо за дополнение.

Не знаю, какой на самом деле ток, но только на основе предохранителя 1/16 А можно предположить, что он меньше 12 мА (ухудшение номинала предохранителя в 5 раз). Это рассеет 0,32 Вт, если все работает правильно (поэтому я согласен, что 1 Вт кажется разумным).

Спасибо
-Антонио



джиттер

Участник

23 сентября 2012 г. 7:24

№14

• 23-09-2012 7:24
• №14

На схемах не указано, быстродействующие или медленнодействующие предохранители. Я предполагаю, что коэффициент 5 снижается для быстродействующих предохранителей. Каково снижение номинальных характеристик, если предохранитель был инерционным?



джк

RIP

23 сентября 2012 г. 9:14

№15

• 23 сентября 2012 г. 9:14
• №15

[IMGDEAD]https://img.photobucket.com/albums/v209/TheAmpNerd/McIntosh/34_Pre_05CapLeak.jpg[/IMGDEAD]

Это быстровыдувной тип, некоторые серийные номера имеют припаянный тип косички, другие имеют защелкивающийся тип картриджа.



странствует

член

23 сентября 2012 г., 11:17

№16

• 23.09.2012 11:17
• №16

Да, быстрый удар. Тип косички на моем устройстве.



Показать скрытый контент низкого качества

Вы должны войти или зарегистрироваться, чтобы ответить здесь.

Делиться:

Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Эл. адрес Делиться Ссылка на сайт

Как заменить резистор двигателя вентилятора

Если вентилятор вашего автомобильного кондиционера и обогревателя не работает должным образом, вам может потребоваться заменить неисправный резистор двигателя вентилятора.

• Уровень сложности «Сделай сам» : Новичок
• Стоимость: $114–125, включая работу, $70 DIY
• Необходимое время : 1 час
• Инструменты и материалы : маленький набор трещотки и головки

Что такое резистор двигателя вентилятора?

Резистор электровентилятора представляет собой электрический компонент, который управляет скоростью вентилятора вентилятора, направляя переменный ток с переключателя скорости вентилятора на приборной панели на вентилятор электровентилятора, расположенный в корпусе ОВКВ. Знать, как заменить резистор двигателя вентилятора, несложно, поскольку резистор обычно находится в непосредственной близости от салонного фильтра и двигателя вентилятора.

Двигатель вентилятора направляет воздух через вентиляционные отверстия вашей системы HVAC, будь то для обогрева или кондиционирования воздуха. Корпус HVAC большинства современных автомобилей расположен внутри автомобиля за приборной панелью со стороны пассажира. Этот ремонт был выполнен на Toyota Tacoma 2010 года, но точное расположение резистора двигателя вентилятора может отличаться.

Сколько стоит замена резистора двигателя вентилятора?

Средняя стоимость замены резистора электродвигателя вентилятора в ремонтной мастерской составляет от 44 до 55 долларов США на запчасти и 70 долларов США на оплату труда, при общей стоимости от 114 до 125 долларов США.

С другой стороны, вы можете легко починить резистор двигателя вентилятора дома примерно за час (даже если вы новичок) и примерно за 70 долларов.

Какие общие признаки указывают на необходимость замены резистора электровентилятора?

• Двигатель вентилятора не работает
• Двигатель вентилятора работает только на одной скорости и не работает на других скоростях

Если двигатель вентилятора вообще не работает, сначала следует дважды проверить все применимые предохранители или реле под капотом или в салоне. По-прежнему существует вероятность того, что управление двигателем вентилятора может быть неисправным, но если ручка управления чувствует себя хорошо, а все предохранители и реле исправны, скорее всего, вам необходимо заменить резистор двигателя вентилятора. Наиболее распространенным признаком неисправного резистора является то, что двигатель вентилятора работает только на одной скорости с элементами управления HVAC и не работает на всех других скоростях.

Перегоревший резистор электровентилятора, снятый с фургона Ford E250 2004 года выпуска.

После снятия резистора электровентилятора быстрый визуальный осмотр иногда может подтвердить, что деталь неисправна, так как на резисторе будет темное пятно (похожее на ожог). Однако это визуальное повреждение присутствует не всегда, как мы выяснили во время ремонта Tacoma 2010 года.

Пока вы работаете с корпусом HVAC под приборной панелью, вот некоторые сопутствующие элементы, которые вы должны выполнить для профилактического обслуживания или предотвращения возникновения проблем с вашей системой HVAC в будущем.

• Снимите и очистите вентилятор двигателя вентилятора
• Заменить фильтр салона
Снимите и очистите вентилятор электровентилятора, чтобы предотвратить будущие проблемы с HVAC.

Как заменить резистор электровентилятора

Доступ к резистору мотора вентилятора обычно чрезвычайно прост, но сложнее всего будет расположить свое тело внутри автомобиля, чтобы снять деталь. Резистор находится в нижней части корпуса HVAC или сразу за бардачком.

Шаг 1 : При необходимости снимите дверцу перчаточного ящика.

Для снятия бардачка обычно не требуется никаких инструментов, так как вы можете просто нажать на боковые стороны и опустить дверь от приборной панели. В некоторых автомобилях могут потребоваться инструменты для снятия этой детали, в то время как в других, таких как Tacoma 2010 года, вообще не требуется снимать бардачок, чтобы получить доступ к резистору двигателя вентилятора.

Шаг 2 : Отсоедините жгут проводов и выкрутите винты.

В зависимости от расположения резистора электровентилятора иногда проще сначала снять жгут проводов. На других автомобилях проще вынуть резистор из корпуса и потом отсоединить жгут.

Шаг 3 : Снимите и замените резистор двигателя вентилятора.

После того, как винты будут удалены и жгут проводов отсоединен, резистор двигателя вентилятора просто выдвинется из корпуса HVAC. Если новый резистор поставляется с резиновой или пенопластовой прокладкой по внешнему краю, обязательно удалите и старую прокладку. Возможно, что некоторые резисторы не имеют какой-либо прокладки.

Перед завершением полной установки нового резистора электровентилятора можно проверить правильность его работы, установив новый резистор на место и убедившись, что все скорости вентилятора электровентилятора работают в соответствии с проектом.

Шаг 4 : Затяните винты и снова подсоедините жгут проводов.

После того, как вы убедились, что двигатель вентилятора работает нормально, пришло время затянуть винты и снова прикрепить жгут проводов в порядке, обратном тому, который вы сняли на шаге 2.

Шаг 5 : Установите на место дверцу перчаточного ящика.

Если для доступа к резистору электродвигателя вентилятора необходимо было снять перчаточный ящик, последним шагом в этом самостоятельном ремонте будет переустановка этой дверцы.

Сохраняйте спокойствие!

В разгар летней жары не парьтесь из-за неработающего вентилятора! Следуйте этим простым шагам, чтобы заменить двигатель вентилятора, и система HVAC вашего автомобиля будет работать так, как задумано, чтобы обеспечить вам комфорт во время вождения круглый год. Чтобы ваш автомобиль работал как можно более плавно, не забудьте подключить FIXD Sensor и приложение, чтобы отслеживать состояние автомобиля в режиме реального времени, диагностировать индикатор проверки двигателя и получать предупреждения о техническом обслуживании на свой телефон.

Могу ли я заменить этот резистор резистором с другим кодом серии? — СДЕЛАЙ САМ ВЕЩИ

Смотри, мама, никаких компьютерных штучек

попфлаер 18 апреля 2020 г. , 8:25

#1

Я не могу найти ответ на свой вопрос в Google, так что, может быть, вы, ребята, можете помочь?

Я пытаюсь найти запасную часть для следующего компонента, так как я никак не могу заплатить 62 доллара за один резистор:

https://www.mouser.com/ProductDetail/667-ERJ-3GEYJ335V

I нашел этот, но код серии другой. Практически все остальное совпадает. Тот, что по ссылке выше: ERJ-xGE

Компонент, который я нашел для замены, это вот этот, но код серии: ERJ-U
https://www.mouser.com/ProductDetail/Panasonic/ERJ-U03J335V?qs=sGAEpiMZZMu61qfTUdNhGyeJ7bfa48HNpMdff9naw2Q%3D

Насколько важно это что коды серий совпадают? Будет ли эта замена той, которую я нашел, работать?

1 Нравится

Фредрик 18 апреля 2020 г., 8:53

#2

Что за цепь? Резисторы — это резисторы, и их основное свойство — номинальное сопротивление. Все остальное зависит от того, где используется резистор:

• Допуск (насколько важно точное значение сопротивления в данной цепи?).
• Footprint (если у вас есть существующая печатная плата).
• Номинальная мощность (при достаточном напряжении и достаточно низком сопротивлении устройство должно выдерживать проходящий через него ток)
• Температурный коэффициент (при использовании в прецизионных схемах, чувствительных к температуре, где значение сопротивления должно изменяться таким же образом, как и значения других компонентов в других частях схемы)
• Номинальное напряжение (при использовании в высоковольтных цепях)
• Упаковка (если вы используете машину для заполнения ваших печатных плат)

В большинстве случаев важно только первое и, возможно, второе дополнительное свойство.

3 лайка

попфлаер 18 апреля 2020 г. , 8:59

#3

Это печатная плата мутировавших колец. У меня есть только файлы kiCad, но я не могу открыть их, чтобы получить схему.
РЕДАКТИРОВАТЬ: файлы найдены в сети
РЕДАКТИРОВАТЬ: R50
Находится здесь, где я поместил зеленую стрелку.


ring_v30-3-11400×1848 369 КБ

https://modularaddict.com/mutated-rings-pcb

[Я надел шляпу модератора и удалил остальные страницы; заинтересованные стороны могут получить их из источника – @fredrik]

1 Нравится

Фредрик 18 апреля 2020 г., 9:20

#4

Да, я только что откопал здесь схемы, и это подтяжка для яркости FM CV-входа (он же V/OCT), чтобы держать его по центру, если ничего не подключено. Абсолютно никаких особых требований; что-то от нескольких сотен кс и выше должно работать там (или даже ниже этого, поскольку оно отключается, если что-то подключено) хорошо используйте 3.3M (см. ниже). Но подойдет любой 3.3M.

image881×435 65,5 КБ

(может быть, слишком низкое значение может создать ненужную нагрузку на опорное напряжение)

4 лайка

попфлаер 18 апреля 2020 г., 9:24

#5

Мне нравится, как вы можете просто смотреть на это, и это имеет для вас смысл. Это как суперсила
Спасибо!

Могу я задать еще один вопрос? В спецификации печатной платы Mutated Plaits компания Mouser указала конденсатор, указанный как «Не рекомендуется для новых разработок». Должен ли я найти замену или поскольку эта печатная плата была создана пару лет назад, все ли в порядке? Это было здесь:
81-ГРМ185К1х300ДЖА01ДЖ

2 лайка

Фредрик 18 апреля 2020 г. , 9:35

#6

Нет, это нормально, если, возможно, вы не планируете построить более 6200 штук. «Не рекомендуется» обычно просто означает, что у производителя есть более новая модель, а не что со старой что-то не так.

В данном случае важны номинальная стоимость и тип диэлектрика C0G/NP0; этот код означает, что это керамический конденсатор «класса 1», который очень стабилен даже при изменении температуры (см. «Температурный коэффициент», о котором я упоминал ранее). Если в спецификации явно указан C0G/NP0, обычно это делается не просто так, поэтому лучше использовать правильный тип.

3 лайка

попфлаер 18 апреля 2020 г., 9:39

#7

Хорошо. Спасибо. Есть несколько вещей, которые перечислены как «устаревшие», но не предлагают замену. Я выполняю поиск и фильтрую каждый элемент, пока не могу продвинуться дальше, а затем просто выбираю самый дешевый из них. Я предполагаю, что это единственный способ действительно сделать это. Я всегда удостоверяюсь, что тип точно такой же, напряжение, температура, размер и т. д.

1 Аналогично

аналоговый вывод 18 апреля 2020 г., 11:38

#8

Структура скидок за количество… интересная.

Если вы не готовы платить 62 доллара за один, как насчет 70 долларов за 10 000?

4 лайков

Каустик 18 апреля 2020 г., 19:11

#9

Зачем вообще указывать это как вариант!?!?!!!?

1 Нравится

Попфлаер 18 апреля 2020 г. , 19:23

#10

Я знаю! Я тоже это видел… ха-ха. Мне нравится, что 100 — это 4474 доллара, а 10 тысяч — 70 долларов. Полностью бас-аквардс.

antoine.pasde2 18 апреля 2020 г., 21:43

#11

На самом деле это нормальное соединение для FM_CV (управляющее напряжение частотной модуляции?), которое схема, по-видимому, хочет установить по умолчанию около 1,65 В (половина напряжения питания 3,3 В).
Так что я бы порекомендовал придерживаться резистора 1% 3,3 МОм, чтобы избежать смещения частоты.
Но подойдет любой резистор 1% 3,3 МОм, нет необходимости в резисторе за 65 долларов.

1 Нравится

antoine. pasde2 18 апреля 2020 г., 21:46

#12

Это должно быть ошибкой, учитывая, что 70 долларов за 10000, 37,79 долларов за 5000 и 44,74 доллара за 100 звучат правильно.
Не знаю, как они достигли цены за единицу в 61,54 доллара.

1 Нравится

Фредрик 18 апреля 2020 г., 22:18

№13

Упс, посмотрел на наклейку на разъеме, а не на выходе . И опорное значение составляет -10 В, а не 1,0 В. На этом входе также есть ручная ручка, так что вы все равно можете компенсировать неправильное значение, но это не значит, что не хватает резисторов 3,3 МОм (это значение E6 после все)…

(дорогой стоил ±5% кстати)

поп-флаер 18 апреля 2020 г. , 22:30

№14

У меня к вам общий вопрос о резисторах SMD. Для сквозного отверстия я смог купить кучу металлопленочных резисторов 1/4 Вт разного сопротивления, чтобы у меня был запас, так как в большинстве случаев дешевле покупать более 5 резисторов. @fredrik объяснил, что по большей части следует обращать внимание на толерантность и след. При этом могу ли я купить кучу резисторов мощностью 1/10 Вт разного сопротивления в размерах 0603 или 0402? Или это пустая трата денег, и я должен просто покупать только то количество, которое указано в спецификациях, поскольку резисторы могут различаться и быть более уникальными для определенных конструкций?

Фредрик 18 апреля 2020 г., 22:47

№15

Решать вам, но прагматичный подход состоит в том, чтобы округлять в большую сторону при заказе (хотя бы потому, что вы уроните или потеряете вещи) и округлите больше для общих компонентов. Или вы можете сойти с ума от комплектования и запастись, и через много лет ваши дети найдут ваш тайник и будут поражены тем, как странно выглядели компоненты в 2020 году.

Вот пара статей на эту тему:

North Coast Synthesis Ltd.

Тщеславие «Много деталей»

Попытка сэкономить деньги, имея много деталей, просто проигрышна.

ООО «Синтез Северного побережья».

Общие детали, которые необходимо иметь на складе

Что касается электроники для хобби и особенно SDIY, какие основные детали вы должны иметь на своей полке?

5 лайков

попфлаер 19 апреля, 2020, 4:50

№16

Забавно, потому что я прочитал эти статьи еще до того, как в январе разместил свой первый заказ на Tayda… ха-ха.
Я просто буду придерживаться своей философии округления до ближайшего десятого числа, когда речь идет о резисторах.

2 лайка

устройствоx 19 апреля 2020 г., 9:41

# 17

очень хорошо читается. Мне было интересно [ мне лень записывать цифры и соображать ] о покупке больших наборов резисторов . Я подобрал пару, и было приятно иметь это странное значение, которое требуют некоторые дизайны, но будет много значений, которые я никогда не использую [ну, может быть, когда-нибудь я попробую дизайн, лол] то же самое с керамикой. шапки . но это не займет много времени, чтобы увидеть, какие ценности вы действительно используете много, и для них может быть не деньги, а удобство иметь их под рукой оптом.

устройствоx 19 апреля 2020 г., 9:46

# 18

Одна вещь, которая повлияла на мои оптовые закупки, это то, что я собираю много материалов MFOS, а Рэй использовал много одних и тех же компонентов в разных модулях, скорее всего, поэтому он мог использовать то, что у него было под рукой.

1 Аналогично

аналоговыйвыход 19 апреля 2020 г., 13:37

# 19

Я купил один раз пакетик с двумя сотнями резисторов по 100к, и с тех пор, как начал строить модули, я его прожевал — еще 9 вчера. Не могу вспомнить, сколько я заплатил, но я уверен, что это было одно из моих лучших решений о мелких покупках.

3 лайков

КристианБлох 19 апреля 2020 г., 16:35

#20

Когда я покупаю их на месте, я получаю 100 штук за 5 долларов. Я начал с нескольких ассортиментов, а теперь просто покупаю те ценности, которые у меня заканчиваются. Похоже, Сэм делает то же самое, за исключением того, что покупает по 1000 штук за раз

2 «Нравится»

следующая страница →

3 Признаки неисправного резистора двигателя вентилятора (и стоимость замены)

Когда вы сидите за рулем своего автомобиля, вы ожидаете, что климат-контроль будет работать в соответствии с указаниями. Итак, что происходит, когда система не подает воздух так, как вам нужно? В некоторых случаях проблема может быть связана с неисправным резистором двигателя вентилятора отопителя.

В этой статье мы обсудим признаки неисправности резистора электровентилятора и покажем, где его искать. Мы также обсуждаем стоимость замены, чтобы вы могли определить, стоит ли ее ремонтировать. Начнем с того, что нужно искать признаки.

3 Признаки неисправного резистора двигателя вентилятора

Наиболее распространенным признаком неисправного резистора двигателя вентилятора является то, что вы заметите только, что ваш вентилятор работает на максимальной скорости или что он не будет работать вообще.

Основные признаки неисправного резистора двигателя вентилятора включают:

• Только одна скорость двигателя вентилятора
• Различные настройки воздушного потока не работают
• Нет9 Воздух поступает из вентиляционных отверстий0050

Вот более подробный список наиболее распространенных признаков неисправного резистора двигателя вентилятора:

Только одна скорость двигателя вентилятора

Одним из наиболее распространенных симптомов неисправности резистора двигателя вентилятора является застревает в одной настройке. Поскольку резистор двигателя вентилятора регулирует скорость вращения вентилятора, невозможность изменить его может указывать на проблемы.

Если резистор выйдет из строя или закоротит, двигатель вентилятора может застрять на определенной скорости. Хотя вы все еще можете использовать кондиционер или обогреватель на его скорости, вы захотите снова отремонтировать его для полной функциональности.

Этот симптом также может быть вызван неисправностью других деталей ОВКВ. Возможно, вы захотите устранить неполадки в соединениях с двигателем или переключателем вентилятора, чтобы убедиться, что они не вышли из строя.

Различные настройки воздушного потока не работают

С другой стороны, вы можете заметить, что вентилятор работает в нескольких настройках, но не во всех. Когда система выключена, резистор двигателя вентилятора не нужен. Это также верно, когда двигатель вентилятора установлен на полную скорость.

Однако для других настроек требуется резистор для управления потоком. С учетом сказанного, это состояние также может быть вызвано переключателем двигателя вентилятора. Из-за этого вам может потребоваться дополнительная диагностика, чтобы определить, какая часть является виновником.

Воздух не поступает из вентиляционных отверстий

Когда резистор выходит из строя, воздух может не выходить из вентиляционных отверстий. Резистор двигателя вентилятора управляет мощностью двигателя вентилятора системы. Когда он выходит из строя, он может отключить все питание двигателя.

Когда на двигатель вентилятора не подается питание, давление воздуха не создается. Вы остаетесь с обогревателем или кондиционером, из вентиляционных отверстий которого ничего не выходит.

Однако есть и другие вещи, которые вы, возможно, захотите проверить перед резистором, если из вентиляционных отверстий ничего не выходит. Если ничего не работает, вы должны начать с просмотра предохранителей в первую очередь. Отсюда вы также можете подумать, что сам двигатель вентилятора вышел из строя.

Функция Резистор вентилятора вентилятора

Резистор двигателя вентилятора является частью системы HVAC и электрическим компонентом. Он регулирует скорость вращения вентилятора электровентилятора. Когда вы регулируете скорость вращения вентилятора на комбинации приборов в вашем автомобиле, резистор отвечает за регулировку скорости, с которой работает двигатель вентилятора.

Поскольку скорость вращения вентилятора регулярно регулируется, резистор подвергается сильному износу. Постоянный стресс может привести к тому, что он выйдет из строя в любой момент.

Расположение резистора электровентилятора отопителя

Резистор электровентилятора отопителя часто находится под приборной панелью. Он расположен в отсеке отопителя и кондиционера. Он подключен к системе кондиционирования воздуха, где он может регулировать скорость вращения вентилятора. Его также можно найти за перчаточным ящиком некоторых автомобилей. В любом случае, вы найдете его рядом с двигателем вентилятора.

При выходе из строя резистора становится сложнее или невозможно изменить скорость воздушного потока. Чтобы диагностировать его, необходимо оценить электрические цепи. Есть много частей, которые могут вызывать одни и те же проблемы, но все они расположены относительно близко друг к другу для облегчения диагностики.

Стоимость замены резистора электровентилятора отопителя

Стоимость замены резистора электровентилятора отопителя может составлять от 10 до 60 долларов, в зависимости от типа автомобиля, которым вы управляете. В схеме деталей кондиционера и отопителя это одна из наименее затратных по замене деталей.

Резистор двигателя вентилятора отопителя часто выходит из строя из-за неисправного вентилятора отопителя, поэтому часто приходится заменять как резистор вентилятора отопителя, так и вентилятор.

Замена тоже не сложная деталь. Диагностика проблемы может занять больше времени, чем замена резистора. Если вам неудобно заменять резистор самостоятельно, вам потребуется помощь профессионального механика.

Средняя стоимость работ по замене резистора электровентилятора зависит от того, где вы живете, и от типа вашего автомобиля. Целесообразно делать покупки, потому что вы можете получить множество предложений, причем некоторые из них почти вдвое дороже, чем у другого поставщика. Как правило, вы можете рассчитывать заплатить от 50 до 200 долларов за работу, связанную с заменой резистора двигателя вентилятора, что дает вам общую сумму от 60 до 260 долларов за детали и работу.

Часто задаваемые вопросы

Как долго должен работать резистор двигателя вентилятора?

Несмотря на то, что резистор электродвигателя вентилятора рассчитан на весь срок службы автомобиля, можно ожидать, что он прослужит 10–15 лет, но он может прослужить дольше или меньше в зависимости от климата, манеры вождения и качества резистор. Наиболее важным фактором, определяющим срок службы резистора двигателя вентилятора, является климат, в котором вы живете. Чем теплее и влажнее климат, тем короче срок службы резистора.
