Чем обжать наконечники для проводов без инструмента. Как обжать наконечник на провод без специального инструмента: 5 эффективных способов

Как обжать наконечник на провод без пресс-клещей. Какие подручные инструменты можно использовать для обжима наконечников. Какие ошибки нужно избегать при самостоятельном обжиме проводов.

Почему важно правильно обжимать наконечники на проводах

Правильный обжим наконечников на проводах имеет критическое значение для надежности и безопасности электрических соединений. Качественно обжатый наконечник обеспечивает:

• Надежный электрический контакт между проводом и клеммой
• Механическую прочность соединения
• Защиту от окисления и коррозии
• Предотвращение короткого замыкания
• Снижение риска возгорания из-за перегрева в месте соединения

При некачественном обжиме возможны такие проблемы, как ненадежный контакт, повышенное сопротивление, перегрев и даже возгорание проводки. Поэтому так важно выполнять эту операцию правильно, даже если под рукой нет специального инструмента.

Способ 1: Обжим с помощью молотка и кернера

Один из самых простых способов обжать наконечник без специальных инструментов — использовать молоток и кернер:

1. Зачистите конец провода на нужную длину
2. Вставьте зачищенный провод в наконечник
3. Положите наконечник на твердую ровную поверхность
4. Установите кернер на наконечник и нанесите несколько точных ударов молотком
5. Сделайте 3-5 вмятин с каждой стороны наконечника

Важно не пробить наконечник насквозь, а лишь деформировать его для фиксации провода. Этот метод подходит для наконечников небольшого сечения.

Способ 2: Обжим с помощью плоскогубцев

Для обжима наконечников можно использовать обычные плоскогубцы:

1. Вставьте зачищенный провод в наконечник
2. Обхватите наконечник плоскогубцами
3. С усилием сожмите плоскогубцы, деформируя наконечник
4. Поверните наконечник на 90° и повторите обжим
5. Сделайте несколько обжимов по длине наконечника

Этот способ требует определенной сноровки, чтобы не пережать и не повредить наконечник. Старайтесь распределять усилие равномерно.

Способ 3: Обжим с помощью тисков

Тиски позволяют создать достаточное усилие для качественного обжима:

1. Вставьте провод в наконечник
2. Поместите наконечник между губками тисков
3. Медленно сжимайте тиски, контролируя усилие
4. Поверните наконечник на 90° и повторите обжим
5. Сделайте несколько обжимов по длине наконечника

Чтобы не повредить наконечник, можно проложить между ним и губками тисков кусочки мягкого металла. Контролируйте степень сжатия, чтобы не раздавить наконечник полностью.

Способ 4: Обжим с помощью паяльника

Для небольших наконечников можно использовать метод пайки:

1. Зачистите и облудите конец провода
2. Вставьте провод в наконечник
3. Нагрейте наконечник паяльником
4. Добавьте припой, чтобы он заполнил пространство между проводом и наконечником
5. Дайте соединению остыть

Этот способ обеспечивает хороший контакт, но требует навыков пайки. Будьте осторожны, чтобы не перегреть изоляцию провода.

Способ 5: Обжим с помощью зубила

При отсутствии других инструментов можно использовать зубило:

1. Вставьте провод в наконечник
2. Положите наконечник на твердую поверхность
3. Установите зубило поперек наконечника
4. Ударьте по зубилу молотком, чтобы сделать вмятину
5. Повторите процесс несколько раз по длине наконечника

Этот метод требует осторожности, чтобы не повредить провод внутри наконечника. Удары должны быть точными и не слишком сильными.

Типичные ошибки при самостоятельном обжиме наконечников

При обжиме наконечников без специального инструмента легко допустить ошибки. Вот некоторые распространенные проблемы:

• Недостаточное усилие обжима, приводящее к ненадежному контакту
• Чрезмерное усилие, повреждающее наконечник или провод
• Неравномерный обжим по длине наконечника
• Повреждение изоляции провода
• Использование наконечника неподходящего размера
• Недостаточная зачистка провода перед обжимом

Чтобы избежать этих ошибок, внимательно следуйте инструкциям и проверяйте качество обжима после каждой операции.

Когда лучше отказаться от самостоятельного обжима

Несмотря на то, что описанные методы могут помочь в экстренной ситуации, есть случаи, когда лучше воздержаться от самостоятельного обжима:

• При работе с силовыми кабелями большого сечения
• В системах, где требуется высокая надежность соединений
• При отсутствии опыта работы с электропроводкой
• Если есть возможность воспользоваться услугами профессионала

В этих ситуациях риск некачественного соединения может привести к серьезным проблемам, поэтому лучше обратиться к специалисту или использовать профессиональный инструмент.

Заключение

Обжим наконечников без специального инструмента возможен, но требует внимательности и аккуратности. Описанные методы могут помочь в экстренной ситуации, но для регулярного использования рекомендуется приобрести профессиональный обжимной инструмент. Это обеспечит надежность соединений и безопасность электропроводки.

Помните, что качественное электрическое соединение — залог безопасной и эффективной работы любого электрооборудования. Если у вас возникают сомнения в своих навыках, всегда лучше обратиться к профессионалу.

Как обжать провод с наконечником без специального инструмента | Энергофиксик

Наверное, многие сталкивались с такой проблемой, когда нужно обжать всего лишь пару концов проводов, а специального инструмента нет и приобретать его ради такой мелочи совсем не хочется. Так как нашу смекалку еще никто не отменял, то многие самостоятельно выдумывают варианты обжима, которые не только не создают надежный контакт, но даже могут стать источником пожара. В этой статье я расскажу о нескольких способах выполнить качественное обжатие без использования специального инструмента.

Оглавление

Запрессовка Кернером

Соединение провода и наконечника пайкой

Выводы

Запрессовка Кернером

Наверное самым удобным и надежным способом (по моему мнению) является запрессовка с помощью молотка и кернера. Для успешной работы вам потребуется:

1. Обычный молоток, который точно есть в каждом доме.

2. Непосредственно сам наконечник.

3. Тиски или большая кувалда, в общем ровная и твердая поверхность, на которой мы и будем выполнять запрессовку (я же использую кусок рельсы).

4. Кернер, а если такого нет, то, как крайний вариант, может подойти гвоздь на 200 мм, но с предварительно затупленным острием.

Сама запрессовка выглядит следующим образом:

Берем наконечник и вставляем в него предварительно зачищенную жилу. Затем кладем его на ровную и твердую поверхность, например, на тиски.

Важно. Для того, чтобы контакт был максимально надежный сечение наконечника должно соответствовать сечению запрессовываемого проводника, а так как сечение жил может значительно отличаться от заявленного, то обязательно примеряйте наконечник к жиле и не верьте написанному. Жила должна довольно плотно входить внутрь наконечника.

И несильными ударами молотка начинаете наносить точечные вмятины на наконечнике с одной стороны, а затем с другой.

И перед этим предварительно не расплющивайте наконечник (почему-то, так многие делают). Он и так под ударами деформируется.

Количество точек ударного воздействия напрямую зависит от того, насколько длинный наконечник.

Важно. Когда будете запрессовывать обратную сторону, учтите, что «лунки» ни в коем случае не должны быть симметричны относительно тех, что вы уже сделали на одной стороне. Выполните смещение хотя бы на несколько миллиметров.

Выполняя такую запрессовку, следите, чтобы керн не проделал дырку в наконечнике, вы его должны смять, а не порвать.

В результате у вас получится отличное соединение, которое практически ничем не будет уступать запрессовке, выполненной профессиональным инструментом.

Соединение провода и наконечника пайкой

Скажу сразу, такое соединение уже нельзя назвать запрессовкой, но оно вполне имеет право на жизнь и оно больше подходит именно для медных кабелей. Итак, если у вас есть олово, маленькая горелка или строительный фен, то можно выполнить соединение по следующему алгоритму:

Зачищенную жилу необходимо предварительно облудить.

Затем в верхней части, где лопатка в гильзе, нужно аккуратно просверлить отверстие (через которое будет заливаться расплавленное олово).

Потом вставляем жилу в наконечник и нижнюю часть обматываем стекловолоконной лентой. Это нужно для того, чтобы когда через отверстие вы будете заливать олово, оно не вытекло с другого края.

Затем, разогревая наконечник горелкой или строительным феном, начинаем заливку расплавленного олова.

Есть более простой вариант. Олово кладется непосредственно в наконечник, затем он разогревается строительным феном (до расплавления положенного олова), а потом в него просто вставляется предварительно залуженный провод.

Выводы

Существуют также и другие методы обжатия наконечников без использования специализированного инструмента, но по моему личному мнению эти два варианта являются самыми надежными. Если у вас есть свои методы, то поделитесь ими в комментариях и да, я понимаю что обжатие специализированным инструментом самое надежное, но эти способы также имеют право на существование.

Спасибо за ваше внимание и за поставленный лайк!

Как обжать наконечник без инструмента — 3 простых способа

НШВИ – наконечник штыревой втулочный изолированный: предназначен для опрессовки медных проводов, надевается на зачищенный край провода и обжимается пресс клещами.

Соединение провода и наконечника пайкой

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения  без использования специального опрессовочного инструмента.

• Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.

• Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.

• Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.

• При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:

Как НЕ нужно пытаться обжимать провод

Часто умельцы пытаются сделать это при помощи пассатижей, зубила или даже бьют по наконечникам молотком. Как результат – не плотное соединение или нарушение целостности наконечника. Все это может привести к нагреву в месте соединения при возникновении высоких токов. Это чревато возникновением короткого замыкания, просадкой напряжения, потерей питания на линии, вследствие расплавления и деформации наконечника и соединительного контакта.

Даже если на первый взгляд кабель плотно сидит в наконечнике, это еще не значит, что он плотно прилегает внутри. Поэтому лучше не экспериментировать с этими способами, особенно, если планируется подавать на кабель высокое напряжение (более 220В) или подключать к нему мощные потребители.

Что собой представляет наконечник

Аббревиатура наконечника, состоящая из четырех букв НШВИ, в расшифровке обозначает наконечник штыревой втулочный изолированный. Другими словами – это просто втулка для гибкого многожильного провода. Она необходима для защиты конца провода предназначенного для фиксации в винтовой зажимной клемме. Наконечник надевается на зачищенный край провода и прессуется специальным приспособлением. В качестве ручного прессовального инструмента используются пресс клещи.

Металлическая часть НШВИ изготовлена из электролитической меди. Изоляция присутствует только на тыльной стороне изделия. Толщина изолятора превышает диаметр металлической части наконечника и напоминает манжет. Его надевают сверху изоляционного покрытия провода, а металлическую часть, вместе с голыми жилами внутри, обжимают. Делая соединение наконечника с винтовым зажимом, металлическая часть полностью скрывается в гнезде. Снаружи остается только безопасная диэлектрическая часть.

Электротехническое изделие используется только с медными проводами, сечением до 35 мм2. Металлическая часть подвергается лужению, поэтому имеет серебристый цвет. Толщины стенок НШВИ достаточно, чтобы обеспечить целостность жил при зажатии клеммы болтом.

Как правильно выбрать

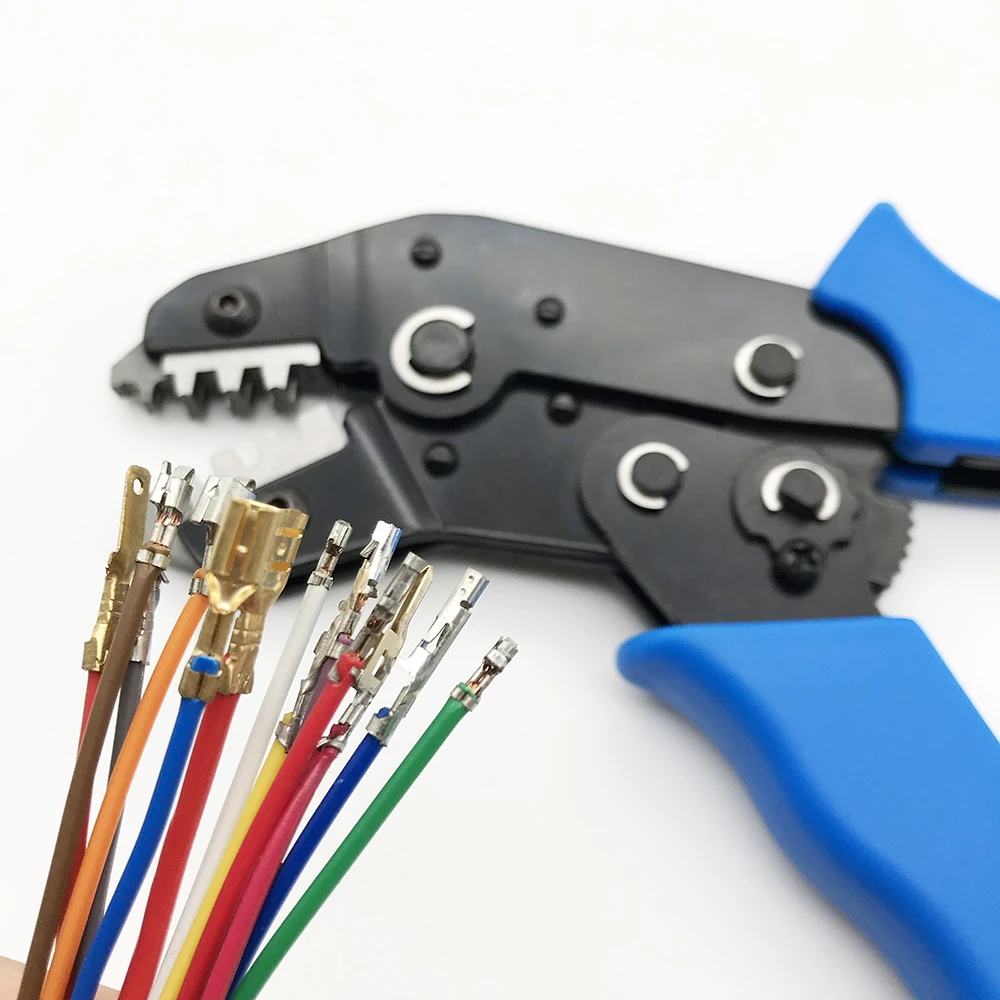

Чтобы выбрать кримпер для обжима, следует учитывать, для какой работы придется воспользоваться данным инструментом. По утверждению специалистов, для каждого типа провода нужно подобрать соответствующую версию. Лучшая альтернатива — это модель с настраиваемым усилием пружин.

Желательно подобрать кримперы ведущих производителей, которые гарантируют не только долгий срок службы изделия, но и надёжность опрессовки наконечников. Все технические параметры устройства должны соответствовать задачам.

Вам это будет интересно Особенности кабеля ВБбШв

Важно! При зажатии изделий в контактные клеммы без предварительной подготовки со временем под влиянием тока жилки утрясутся, между ними возникнет свободное пространство, контакт ухудшится.

Для нормальной фиксации коннекторов нужно обеспечить приличное усилие. Конструкция должна его выдерживать. Поэтому нужно выбрать модель высокого качества, кримпер должен быть изготовлен из довольно толстого и качественного металла. Нужно помнить, что хороший кримпер для обжима наконечников просто не может быть невесомым.

Как пользоваться кримпером для обжима

Опрессовка проводов с помощью гильз

December 28, 2016

Сейчас есть огромное количество технологий, позволяющих быстро и надежно соединить электрические провода и кабели. Каждый из способов имеет как плюсы, так и минусы. Провода и кабели соединяются методом сварки или же пайки. Можно использовать скрутку или скрепить проводники клеммными колодками, СИЗами. Все эти методы хороши и эффективны. Но когда необходимо получить действительно качественное соединение, поможет опрессовка поводов.

Результат такого метода – хороший контакт, защищенный от окислительных процессов и особо прочное соединение. Единственный минус – неразъемность. Отсоединить два кабеля уже не выйдет. Придется только резать. Опрессовка проводов выполняется с применением специальных наконечников – гильз. Их можно приобрести в любом строительном магазине или на рынке. Стоимость данных элементов – около 1 доллара за единицу.

В них вставляются жилы. А сама гильза затем при помощи ручного пресса деформируется, за счет чего и создается надежное электрическое соединение.

Молоток далеко убирать не нужно, он пригодится

Для этого способа нужно иметь:

• Кернер.
• Слесарные теса.
• Молоток.

«Прибить» наконечник можно, но для этого недостаточно просто бить по нему молотком. Нужно создать точечные крепления, которые надежно зафиксируют кабель, при этом «расплющат» его изнутри. Для этого стоит воспользоваться кернером. Кабель зачищается на месте предполагаемого соединения, вставляется в наконечник и это все зажимается в обычные слесарные теса, далее берется кернер и одним сильным, но точным ударом в наконечнике делается керн. Таких кернов нужно сделать от 3 до 5 штук с каждой стороны, при этом на другой стороне их нужно стараться делать ассиметрично. Это позволит более плотно закрепить провод в наконечнике и сделать контакт надежнее.

Использование керна – самый легкий и распространенный способ, но его не стоит применять при подключении высокоточных приборов, чтобы застраховать соединения от перегрева и всех вытекающих последствий.

В любом случае правильно подбирать сечение провода для наконечника или наоборот, диаметр наконечника под нужное сечение провода. Если наконечник больше провода, то нормального контакта добиться, все равно, не получиться.

И еще один немаловажный нюанс – иногда диаметр наконечника, заявленный на самом наконечнике, не соответствует действительности. Поэтому при покупке лучше брать с собой маленький кусочек провода и сразу же примерять.

Хитрости с тесами, позволяющие не повредить наконечник

Что нужно иметь под рукой:

• Слесарные теса.
• 2 болта немного меньших по длине чем наконечник.
• Изолента.

Чтобы обжать наконечник его нельзя просто зажать тесами, так как зажим будет неравномерным. Но есть способ, позволяющий исправить ситуации и правильно распределить сдавливание в тесах. Для этого к наконечнику крепятся два болта с противоположных сторон, закрепить их можно скотчем или изолентой. Затем в наконечник вставляется кабель и все это обжимается тесами. После чего изолента удаляется, и снимаются болты.

В данном методе главное не переусердствовать с усилиями и не порвать наконечник тесами.

Типичные ошибки при соединении проводов опрессовкой

Несколько важных советов для начинающих электриков, или людей, самостоятельно применяющих такой метод соединения как опрессовка проводов гильзами .

1. Применение гильз сечением меньше чем провод.

Никогда не пользуйтесь гильзами меньшего, чем требуется диаметра. Чтобы вставить провода в них, необходимо уменьшить диаметр жилы, что делают, срезая часть проводника и уменьшая поперечное сечение провода.

Т.е. если вы хотите нарастить провод сечением 2.5 мм2, а гильза у вас на 1.5 мм2, не нужно брать напильник и обтесывать провода чтобы они влезли в гильзу.

Утоньшение провода приводит к увеличению сопротивления участка контакта, а также уменьшает его пропускную способность. Поэтому цель сохранения одинаковой проводимости по всей длине линии теряется. В месте соединения провод начинает нагреваться и быстро разрушается, хорошо, если без дыма и пламени.

Уменьшение сечения провода приводит и к снижению механической прочности соединения. При любом стороннем воздействии он может элементарно переломиться. Искать место обрыва в разветвленной сети — дело непростое даже для профессионального электрика, если, конечно, нет специальных приборов. А они есть не в каждом доме.

2. Использование гильз большого диаметра.

Увеличение диаметра гильзы тоже пользы не приносит. Добиться надежного и крепкого соединения не всегда удается. Применение «народного» метода сгибания концов провода вдвое можно считать лишь частичным выходом. Практика показывает, что механическая прочность опрессованного соединения в таком случае снижается тоже почти вдвое.

3. Разрезание гильз на несколько кусков.

Таким методом пользуются многие новички, дабы сэкономить на гильзах. Не укорачивайте заводскую гильзу. Это приводит не только к неудобству работы клещами, но и к повышению сопротивления. Последствия описаны в первом совете. Механическая прочность тоже уменьшается вследствие снижения длины контактного участка.

Скрутка или клеммник что лучше

Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт».

В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т. д.

Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок), конкретно в пункте 2.1.21, чётко сказано о запрете на соединение проводов методом скрутки:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.

В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.

Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.

• Вот основные и наиболее распространённые среди них:

• Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным — 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А).
• Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время — не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
• Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках.

Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ).

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например, барьерным.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1

2(фото выше)

3

4

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5(может у вас что-то другое)

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

• Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
• Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
• Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
• Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

24

Сергей

Полезное и интересное

Изготовление обжима

Рабочая часть инструмента будет изготовлена из стальной полосы шириной 5 см. Берется отрезок длиной буквально 15 см и расчерчивается как на фото.

Он будет распущен вдоль на 2 губки, между которыми нужно сделать отверстия под разный диаметр наконечников. В примере их 2, но лучше сразу выточить все популярные размеры.

Вырезанная заготовка распускается пополам с помощью тонкого отрезного диска.

После этого нужно выточить отверстия между губками для получения контактной части обжима. Для этого лучше использовать болгарку, а не сверло, поскольку вырезы должны быть угловатыми, а не круглыми.

Чтобы соединить заготовки вместе получив клещи, нужно сделать на них проушины. Для этого к каждой губке переваривается по шайбе, после чего они притягиваются вместе болтом с гайкой.

На выступе удлиненной губки инструмента сверлится отверстие, к которому прикручивается доработанный болт с приваренной шайбой вместо головки.

На вторую губку приваривается отрезок трубки.

Для получения механизма стягивания губок болт с шайбой вместо шляпки закрепляется на нижней части гильотины и пропускается через трубку на второй губке. На него накручивается удлиненная гайка с приваренной ручкой. Широкая гайка имеет увеличенную площадь упора в резьбу, благодаря чему не сорвется под давлением.

Чтобы воспользоваться инструментом, необходимо завести между его клещами зачищенный провод с наконечником.

Вращая удлиненную гайку с ручкой нужно сдавить его губки, тем самым деформировав трубку.

Для увеличения площади контакта обжим делается несколько раз с шагом пару миллиметров. При использовании мощной трубки, когда для деформации нужны большие усилия, можно вращать гайку ключом.

Сборка такого обжима обойдется в копейки, при этом он сжимает наконечники куда аккуратней, чем тиски или плоскогубцы, хотя и не дотягивает до настоящего кримпера.

Пайка – более сложный, но надежный способ

Для этого нам понадобится:

• Олово.
• Источник тепла (строительный фен, газовая горелка, бытовая газовая плита, для небольших наконечников подойдет даже зажигалка «автогенка»).
• Древесная смола.

Перед тем как начинать работу, кабель и внутреннюю полость наконечника нужно предварительно залудить. Зачищенную сторону кабеля нужно покрыть довольно плотным слоем олова, после чего поместить его в наконечник. Наконечник подводится под источник тепла и из-за нагрева олово внутри расплавляется и скрепляет наконечник и кабель.

Можно также поступить и другим способом – просто залить расплавленное олово в наконечник, вставить в него кабель и так же разогреть. Олово пропитает кабель и создаст относительно надежное соединение.

Инструменты для опрессовки и их недостатки

Существует два типа инструментов, применяемых для опрессовки:

Требования к размерам прессованных соединений

Для каждого типа гильз есть стандартный размерный ряд, соответствующий ГОСТам. Ниже приведен пример таблицы размеров ГМЛ (гильза медная луженная):

Что касается маркировки, то она расшифровывается следующим образом:

Как обжать автомобильную клемму плоскогубцами

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.

Плоскогубцами аккуратно поджимаем наружные лапки так, чтобы они начали сворачиваться, образуя кольцо. Диаметр кольца должен пропускать вовнутрь ваш провод и слегка зажимать его.

Зачищаем конец провода. Как зачистить провод в автомобиле. Слегка скручиваем оголенный конец, чтобы жилки провода не топорщились. Просовываем сквозь подготовленное кольцо провод таким образом, чтобы оголенная часть оказалась между внутренних лапок, а внутри кольца уже была изоляция.

На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами

Обращаем внимание на усики клеммы
После того, как клемма обжата на проводе, ее можно обмотать изолентой. Это спасает от короткого замыкания, да и выглядит вполне красиво

Таким образом, обжимаются стандартные российские автомобильные клеммы типа «мама», «папа» и «под ключ». При должном опыте, качество обжима практически не отличается от заводского, а обжать клемму можно всего за полминуты.

Кабельные наконечники для многожильного провода

Кабельные наконечники для обжима многожильного провода представляют собой медную луженую трубку. Существуют три вида наконечников: с изоляцией, без изоляции и для двух проводов с изоляцией. Первые два типа отличаются друг от друга только наличием изоляции, а третий тип предназначен для обжима одновременно двух проводов с одинаковым сечением.

Кабельные наконечники с изоляцией

Кабельные наконечники без изоляции

Кабельные наконечники с изоляцией для двух проводов

Основным отличием наконечников для одного провода и двух проводов это геометрия пластиковой изоляции, для одного провода изоляция круглая, для двух проводов продолговатая, позволяет разместить сразу два провода.

Кабельные наконечники разделяются по сечению и длине обжимной части. С одной стороны кабельный наконечник развальцован, это сделано для того, чтобы в процессе монтажа не возникало затруднений с вводом многожильного кабеля в наконечник.

Кабельные наконечники предназначены для монтажа только на многожильный кабель.

Основное преимущество многожильного провода, это его гибкость. Гибкий многожильный кабель удобно использовать в электрощитовом производстве, где очень ограниченно пространство и требуется делать большое количество соединений с многочисленными изгибами и переплетениями. Но у данного кабеля есть один недостаток, при соединении его с помощью винтового контакта или прижимной пластины, жилы данного кабеля расходятся в разных направлениях, что делает данное соединение очень не надежным. Чтобы жилы многожильного кабеля стали единым целым применяются кабельные наконечники.

Наконечники обжимаются на кабель с помощью специального инструмента. Обжимной инструмент разделяется на два типа: по принципу пассатижей и диафрагменный инструмент. Первый тип инструмента наиболее распространен, и имеет разнообразное количество модификаций от простых клещей в виде пассатижей до обжимного инструмента с храповым механизмом, но в данном инструменте обжим кабельного наконечника происходит только с двух сторон.

Обжимной инструмент для кабельных наконечников

Обжимной инструмент с храповым механизмом

Диафрагменный обжимной инструмент

Монтаж кабельных наконечников происходит следующим образом: кабель зачищается на нужную длину, соответствующую длине наконечника, затем наконечник одевается на зачищенный участок многожильного кабеля и обжимается специальным инструментом, тем самым кабельный наконечник становится внешней оболочкой для жил кабеля, которая удерживает их вместе.

Основное требование для качественного обжима – это подбор размера наконечника под сечение провода, диапазон размеров сечений наконечников от 0,25 мм² и до 16 мм², так же необходимо подобрать нужную длину наконечника от 6 мм до 14 мм.

Процесс обжима кабельных наконечников с помощью специального обжимного инструмента очень прост и удобен, а также занимает очень мало времени.

Кабельные наконечники для многожильного провода

Инструмент для обжима кабельных наконечников

Ждем вас в наших торговых офисах.

КВТ Выбор инструмента для опрессовки силовых наконечников и гильз

Весь инструмент «КВТ» для опрессовки силовых наконечников и гильз можно разделить на 3 основные группы по принципу действия:

• механика,
• гидравлика,
• аккумуляторный инструмент.

В зависимости от формы опрессовочного профиля различают также клиновидную и шестигранную опрессовку.

Принцип клиновидной опрессовки (вдавливание) наиболее часто реализован в механических пресс-клещах. Помимо ручного инструмента для обжима наконечников на проводах мелких сечений (от 1,5 мм² до 10 мм² или максимально 35 мм²) клиновидная опрессовка востребована при монтаже кабелей и проводов с цельнотянутыми моножилами. Клиновидная опрессовка считается надежной альтернативой пайке, но, как и пайка, постепенно выходит из обращения. Тем не менее, у этого метода есть свой плюс – чаще всего такие пресса оснащены встроенным пуансоном и одной матрицей, так что при их использовании не требуется постоянная смена матриц и они могут обжимать наконечники любого стандарта, не превышающие возможности инструмента.

Гексагональная (шестигранная) опрессовка на сегодняшний день является наиболее востребованной и популярной техникой монтажа кабельных гильз и наконечников. Гексагональная опрессовка обладает целым рядом преимуществ:

1. Шестигранный профиль матриц обеспечивает равномерное обжатие хвостовика наконечника на кабельной жиле по всему периметру. За счет этого достигается максимальная площадь контактного соединения и высокая степень герметизации.
2. Ввиду равномерного обжима стенок хвостовика наконечника снижается вероятность образования микротрещин и дефектных разломов материала наконечника.
3. Отсутствует вероятность пережима и повреждения самой токонесущей жилы кабеля. Щадящий обжим и цельность кабельной жилы приобретают особое значение при опресовке многопроволочных жил 2-6 классов гибкости
4. При правильном подборе матриц гексагональный метод опрессовки обеспечивает значительно более прочное механическое соединение наконечника и проводника, а также гарантирует надежный электрический контакт.

---

По принципу действия прессы «КВТ» подразделяются на:

По производительности механические прессы уступают гидравлическим и аккумуляторным инструментам. Однако механические инструменты имеют свои плюсы:

1. Они не чувствительны к температуре, при которой происходит монтаж, отличаются надежной конструкцией и не требуют специального обслуживания.
2. При работе с наконечниками небольших сечений (от 1,5 до 10 мм²), работать ручным, компактным механическим инструментом удобнее и быстрее. Однако не стоит забывать, что опрессовка механическими прессами происходит исключительно за счет физической силы оператора, что делает их неконкурентоспособными при проведении большого объема работ, требующего значительного количества опрессовок.
3. Отсутствие сменных матриц и съемных деталей.

Популярность гидравлического инструмента обусловлена высоким усилием опрессовки от 5 до 100 тонн, относительно низкой ценой и высокой эксплуатационной надежностью. Гидравлические инструменты «КВТ» можно разделить на 4 основные группы:

— ручные гидравлические прессы моделей ПГР серии «Мастер» без клапана АСД,

— ручные гидравлические прессы моделей ПГРс серии «Профи» с клапаном АСД,

— ручные гидравлические прессы моделей ПГРс серии «Профи» с клапаном АСД и

   автоматическим возвратом штока,

— помповые гидравлические головы моделей ПГ с выносным насосом.

Преимущества гидравлических прессов КВТ:

1. Все гидравлические ручные прессы КВТ кроме 70й серии, оснащены двухступенчатым механизмом ускоренного нагнетания давления, что уменьшает количество «холостых качков» до смыкания матриц и значительно экономит время монтажа.
2. Прессы профессиональной серии ПГРс оснащены клапаном АСД (автоматического сброса давления) – при достижении максимального рабочего давления срабатывает клапан, не позволяющий дальше нагнетать давление в рабочую полость инструмента. Данное решение значительно увеличивает рабочий ресурс инструмента, и предохраняет его от возможных поломок.
3. В соответствие с требованиями эргономики ряд моделей или элементов гидравлических прессов «КВТ» выполнен из высокопрочного алюминиевого сплава, что значительно снижает их вес.
4. Широчайший диапазон опрессовки : медные и алюминиевые наконечники сечением от 4 до 1000 мм²
5. Для моделей 300-й серии прессов «КВТ» в ассортименте представлены наборы прецизионных матриц для опрессовки наконечников и гильз наиболее популярных в России стандартов (ГОСТ, стандарт КВТ, DIN и др.)
6. Все гидравлические прессы имеют поворотную голову, что облегчает работу и увеличивает производительность труда

Аккумуляторный инструмент для опрессовки бесспорно является инструментом ближайшего будущего. Единственное, что ограничивает его широкое и повсеместное использование на сегодня — относительно высокая цена, обусловленная стоимостью мотора с электронной платой управления и аккумуляторных батарей.

При этом аккумуляторный инструмент обладает практически всеми преимуществами классической гидравлики, что не удивительно, поскольку использует тот же принцип нагнетания давления плюс, имеет свои «фишки»:

1. Высокая скорость работы.
2. Полное отсутствие физических усилий при работе – достаточно нажать на кнопку.
3. Все модели аккумуляторных прессов КВТ оснащены системой АСД и продвинутым механизмом автоматического возврата штока, что гарантирует полный цикл опрессовки и целостность инструмента.

Таблица опрессовки силовых наконечников механическими пресс-клещами и гидравлическими прессами КВТ

Обжимка для наконечников электрического кабеля: особенности клещей и гильз

Электропроводка – необходимость, без которой не будет света и не станет работать ни один электроприбор. Во время монтажных или ремонтных работ мастерами используется обжимка для наконечников электрического кабеля, обеспечивающая высокий уровень безопасности и надежности мест соединения проводов. Читайте и поймете, что это такое и для чего она нужна. Расскажем о наконечниках для электропроводов, типах обжимки и нюансах выполнения соединения кабелей специальным инструментом.

Наконечники и специальный инструмент для обжимки электропроводовИсточник asset.conrad.com

Общие сведения об использовании наконечников и гильз

Если соединение электропроводов будет не плотным, тогда место контакта будет нагреваться. Итогом может стать пожар. Кроме того, неплотное соединение не обеспечит требуемую пропускную способность. Это приведет к нестабильной работе электросети и, возможно, выходу из строя электрического оборудования.

Когда выполняется обжим проводов, удается избежать перечисленных неприятностей. Сам процесс представляет собой опрессовку электрических кабелей при использовании специальных наконечников.

Обычно мастера работу выполняют кримперами. Они обеспечивают качественные соединения с требуемой плотностью. Специальный инструмент для электрических проводов еще называют обжимками. С их помощью выполняется опрессовка соединения путем механического воздействия, которое позволяет:

• максимально быстро провести монтажные и ремонтные работы;
• создать в большинстве случаев неразъемное соединение, выдерживающее существенные разрывные нагрузки;
• обеспечить беспрерывный поток электрического тока в конкретной цепи даже при сложных эксплуатационных условиях.

Кримпер ускоряет монтаж и создает надежное неразъемное соединениеИсточник kabeltut.ru

Достоинства способа соединения электропроводов путем опрессовки повлияли на использование метода практически всеми профессиональными электриками. Кроме того, производители электропродукции предлагают различные наконечники, облегчающие монтажные и ремонтные работы.

Использование наконечников не представляет затруднения ни для одного профессионального электрика. В пустую полость этих элементов электрической сети вставляют зачищенный электрокабель. Потом гильзу сжимают. В результате получается провод с наконечником, который соединяют с другим компонентом электроцепи.

На заметку! Специальные наконечники доступны в широком ассортименте во всех специализированных магазинах так же, как и инструмент для их обжима. Гильзы рекомендовано использовать даже при выполнении разовой работы небольшого объема. Их невысокая цена существенно не повлияет на выделенный бюджет. При этом применение наконечников позволяет выполнить максимально качественное соединение.

Один из вариантов наконечникаИсточник german-instrument.ru

Опрессовка проводов наконечниками обычно осуществляется, когда проводится соединение многожильных кабелей. При этом количество жил имеет значение в отличие от их сечения. Опрессовку используют даже для обжима очень тонких проводов, когда не нужно создавать существенных усилий.

Однако такую работу невозможно выполнить, если отсутствует специальный инструмент. Поэтому большинство домовладельцев обращается за помощью в специализированные компании, в которых работает опытный персонал, всегда имеющий в наличии весь необходимый расходный материал и приспособления для опрессовки.

Важно! Обжим наконечников проводов – это так называемая холодная сварка. Процесс выполняется без воздействия высоких температур. Он осуществляется только путем механического воздействия. В результате обеспечивается быстрая и надежная коммутация.

Обжим металлического наконечника электропровода специальным инструментомИсточник 6.allegroimg.com

Благодаря сильному воздействию на место соединения провода с наконечником его металлов плотно сжимает токопроводящую жилу. Именно поэтому получает неразъемный контакт. Однако во время опрессовки не прилагают максимально возможные усилия. Существуют ограничения, которые нельзя превышать. Иначе произойдет нарушение целостности токопроводящих жил. Об этом хорошо знают профессионалы. Поэтому их помощь в большинстве случаев незаменима.

Одним из вариантов соединения многожильных проводов является пайка. Однако этот вариант не самый простой способ. Нужен минимум навык в такой работе. Только опытный человек сможет выполнить качественное соединение пайкой.

Без удаления общей оплетки и изоляции с каждой жилы не удастся обеспечить контакт. Для выполнения этой работы требуется время. Нужен также дополнительный инструмент. При этом не каждый обыватель сможет с нею справиться. Некоторые люди даже не имеют никакого представления, как она выполняется.

Мастера всегда придут на помощь, когда нужно профессионально обжать электропроводаИсточник a.d-cd.net

Обжим провода существенно ускоряет и упрощает монтажный процесс. Этот способ позволяет быстро выполнить необходимое соединение и качественно решить поставленную задачу. Метод используется большинством профессиональных электриков, которые на практике убедились в его преимуществе.

Чтобы соединение было качественным, в начале работы выбирают подходящие гильзы и наконечники. Их сжатие выполняется по одному и тому же принципу.

Для изготовления соединительных элементов используются разные материалы. Производство таких деталей осуществляется с учетом характеристик токов. Подобрать подходящую гильзу или наконечник для конкретного вида работы может только профессионал, который разбирается в маркировке этих изделий и хорошо знает, чем они отличаются.

Так, гильза применяется для соединения электрических проводов между собой. При этом кабели могут иметь одно и то же или разное сечение. Наконечник же используется для удобного и качественного соединения электропровода, например, с клеммами.

Наконечники разного размераИсточник mti.by

Такие изделия имеют небольшие размеры. Эта особенность создает еще одну проблему при выборе гильз и наконечников. Дело в том, что у слишком маленьких изделий отсутствует место для нанесения полной маркировки. Она может быть частичной или полностью отсутствовать. Поэтому существует большая вероятность, что не профессионал совершит ошибку, выбрав неподходящие элементы для конкретной электрической цепи. В этом случае обжим наконечников или гильз не обеспечит требуемый уровень безопасности и надежности соединений.

При этом на изделиях большого размера места вполне достаточно для нанесения полноценной маркировки. Однако они стоят дороже как из-за своих габаритов, так и из-за наличия специальных обозначений. Ведь нанесение маркировки вынуждает производителей увеличивать затраты на производство электротехнической продукции.

Важно! Маркированные и немаркированные наконечники или гильзы от ответственного производителя не отличаются качеством. Оно всегда высокое у электропродукции известных марок.

Наконечники-гильзы от известных производителей всегда имеют высокое качествоИсточник elnow.ru

При этом выбрать подходящее изделие не всегда поможет консультант в магазине. Многие продавцы не являются квалифицированными специалистами в области электротехнической продукции. Поэтому рекомендуется ее приобретать в специализированных компаниях одновременно с заказом услуг по монтажу электрической сети.

Важным моментом также является сила, с которой осуществляется опрессовка кабельных наконечников и гильз. Ее значения не указываются при маркировке продукции. Это еще одна причина, почему нужно обращаться к профессионалам. Ведь они прекрасно знают, что сила затягивания изделий зависит от их типа, которых достаточно много.

Так, к популярной электротехнической продукции относятся:

• НКИ – наконечники кольцевого типа;
• РПИ-П, РШИ-П и так далее – разъемы плоской формы;
• НВИ – наконечники вилочного типа;
• ОВ – прокалывающие ответвители;
• НШКИ – наконечники штыревые круглой формы.

Чтобы осуществить качественный обжим проводов наконечниками, инструмент нужно использовать, на котором обозначены подходящие размеры для выполнения конкретного соединения. При этом губки специального приспособления должны подходить по форме к гильзе.

Пресс-клещи, на матрице которых обозначены сечения проводовИсточник onlinetrade.ru

Важно! Усилие, которое создает инструмент, зависит от диаметра отверстия между сжимаемыми губками. Значит, на величину силы влияет сечение наконечника или гильзы.

Продуманная конструкция специального приспособления позволяет не прикладывать больших усилий во время выполнения работы, если размеры обжимной детали подходят под отверстие в инструменте.

На заметку! Необходимое усилие не указывается при нанесении маркировки, потому что соединением электрокабельной продукции занимаются профессиональные электрики.

Опрессовка наконечников и гильз осуществляется инструментом, который позволяет зажимать стандартные изделия. Это универсальные приспособления. Технология их использования не отличается сложностью. Применение такого инструмента позволяет обжимать различные наконечники, коннекторы, гильзы во время ремонта или монтажа любых электрических сетей.

При опрессовке кабельной продукции дополнительно используется смазка. Большинство производителей ее наносят на внутреннюю поверхность наконечников и гильз. Поэтому стараются выбирать именно такие изделия, чтобы уменьшить расходы и время выполнения работы.

Лучше использовать гильзы со смазкой внутриИсточник 1.allegroimg.com

Важно! Наконечники и гильзы – это одноразовая продукция. Она не снимается после установки. Поэтому ее никогда не получится использовать в другом месте, создав надежное и безопасное соединение. При этом изделия позволяют быстро восстанавливать электрическую цепь, проводить качественный ремонт, первоначальный монтаж проводки и обеспечивать ее работоспособность в течение многие лет.

Разновидности и маркировка элементов

Наглядным примером неправильного соединения электрокабелей служит электрический щиток, в котором изоляция проводки оплавлена после скрутки токопроводящих жил. Обжимка проводов позволяет предотвратить нагрев места контакта даже при возрастании тока нагрузки. Поэтому существенно уменьшается вероятность возникновения пожара. Если кабель соединен качественно с подключаемым устройством, тогда уменьшается сопротивление перехода.

Наконечники и гильзы – профессиональная альтернатива скруткам, болтовым и винтовым соединениям. Они полностью снимают или максимально минимизируют переходное сопротивление. Такая электротехническая продукция предназначена в основном для многожильных кабелей.

Гильзы – надежная альтернатива другим способам соединения проводовИсточник chint.ru

Обжимка для проводов из меди изготавливается из цельнотянутых трубок, созданных из такого же сплава. При этом популярным наконечником является изделие, которое с одной стороны сплюснуто. В этой части оно еще имеет отверстие, позволяющее выполнять винтовое соединение.

Наконечники изготавливаются без защитного покрытия под электропроводку разного сечения. Отверстия под винтовой крепеж то же создаются различного диаметра. Это позволяет подобрать нужное изделие для выполнения конкретного соединения. Производятся также луженые электролитические наконечники. Этот вид изделий изготавливается с различными крепежными отверстиями.

Для маркировки наконечников без покрытия используется аббревиатура ТМ. После букв производители указывают сечение подходящего электропровода и диаметр отверстия для винтового крепления. При этом наконечники с покрытием обозначаются аббревиатурой ТМЛ. После этих букв указываются аналогичные параметры, как и для изделий без покрытия.

Наконечники ТМЛ с покрытиемИсточник satu.kz

Производители еще выпускают наконечники, в конструкции которых присутствует контрольное окошко. Изделия изготавливаются из меди. Имеющееся окошко позволяет контролировать проводимую опрессовку. Для маркировки таких наконечников используется аббревиатура ТМЛ(о). Отличаются эти изделия возможностью их установки на кабельную продукцию с помощью пайки и при использовании припоя. Этот вариант монтажа исключает возникновение переходного сопротивления.

Еще существуют алюмомедные элементы. Их применяют, когда требуется соединить медный провод с кабелем из алюминия. В таком исполнении производители выпускают наконечники со сплюснутым концом и цилиндрические гильзы.

Алюмомедные оконечные элементыИсточник satu.kz

Востребованы также штифтовые соединительные элементы. Эта разновидность наконечников используется для подключения к электрическим приборам маленького размера. В частности, их применяют, когда устанавливают автоматические выключатели. Наконечники-штифты – это идеальный вариант, обеспечивающий хороший контакт, если выполняется подключение к устройствам с маленькими зажимными креплениями. Для маркировки этих соединительных изделий производители применяют аббревиатуру НШП.

Особенности инструмента для обжима электропроводов

Обжимка наконечников для проводов проводится специальным инструментом. Он подбирается под конкретный тип зажимаемого изделия. Ведь оно может быть не только плоским, но и иметь форму:

• цилиндра;
• вилки;
• петли;
• ножа,
• штекера.

Наконечники выпускаются разной формыИсточник elektroznatok.ru

Учитывается также при выборе инструмента диапазон опрессовки. Это параметр, который показывает наибольшее и наименьшее сечение электрокабеля. Если обжимается провод диаметром 0,25-16 мм, тогда обжимку выполняют ручными клещами. Такой инструмент используется, например, во время монтажа слаботочных, телефонных, компьютерных линий.

Гидравлические клещи применяются при подключении подстанций, когда прокладываются кабели большого диаметра. Их площадь сечения обычно превышает 16 мм². Если выполняется большой объем работы, профессиональные электрики используют электропассатижи. Они могут функционировать в полуавтоматическом или полностью автоматическом режиме.

Гидравлические мощные пресс-клещиИсточник avtomag96.ru
Что такое клеммник для соединения проводов, как они работают, их плюсы и минусы

При подборе инструмента также учитывают:

1. Наличие дополнительной изоляции на ручках клещей. Обычно они изготавливаются из пластика. Некоторые производители их дополняют резиновыми накладками. Это позволяет существенно уменьшить риск поражения током.
2. Оснащение инструмента дополнительным лезвием для обрезки проводов. Его размещают на рабочей части клещей.
3. Наличие регулируемого пуансона или поворотной матрицы для опрессовки изделий нестандартного размера.
4. Оснащение клещей фигурными губками, необходимыми для зажима маленьких наконечников.

Кримпер для обжима тонких проводовИсточник knipex-pro.ru

Кримперы выпускают многие бренды, специализирующиеся на изготовлении ручного инструмента для электромонтажных работ. Клещи для обжима проводов обычно поставляются только с одной матрицей. Она представляет собой губки инструмента. Каждая матрица имеет несколько углублений определенной формы, но разных размеров. Они позволяют обжимать провода различного диаметра.

Обычно профессиональные электрики к клещам покупают комплект дополнительных матриц, чтобы выполнять опрессовку большого количества типов наконечников. Губки инструмента могут иметь изоляцию. Матрицы в таком исполнении используют для соединения многожильных проводов. Если нужно выполнить обжим однопроволочного жесткого кабеля, тогда на инструмент устанавливают неизолированные губки.

На заметку! Клещи используют для соединения проводов с наконечниками, когда выполняют подключение приборов освещения, счетчиков, розеток, УЗО, выключателей и так далее.

Пресс-клещи позволяют выполнить качественное подключение разных электрических приборовИсточник matizclub.net

Производители выпускают разные пресс-клещи. Существуют модели, которые предназначены для работы исключительно с телефонными или оптоволоконными разъемами. Производится также многофункциональный инструмент. Он может выполнять не только обжим проводов, но и снимать с них изоляцию.

На заметку! Ручные клещи имеют стальной корпус и обычно оснащаются храповым механизмом. С его помощью можно блокировать разжим инструмента. Это позволяет сначала зажать наконечник в клещах, потом вставить в него провод и выполнить качественную опрессовку. При необходимости всегда можно разблокировать механизм. Ручным инструментом удобно проводить опрессовку даже одной рукой.

В некоторых матрицах обжимы обозначены разными цветами. Желтая маркировка показывает место, где опрессовывается провод 4-6 мм², а синяя – 1,5-2,5 мм². Также обычно еще имеется красный цвет. Он означает, что можно выполнить обжим наконечников кабеля с сечением 0,25-1,5 мм².

Пресс-клещи с цветной маркировкойИсточник etm.ru

Благодаря цветной маркировке на матрице уменьшается вероятность использования неподходящего обжима на губках для опрессовки электрокабеля определенного диаметра. Не допустить ошибку также помогают манжеты наконечников. Ведь их производители изготавливают тоже цветными в соответствии со стандартными сечениями проводов.

Во время опрессовки выполняются следующие действия:

1. С кабеля удаляется изоляция. Длина оголенного участка должна быть равна аналогичному размеру трубчатой части наконечника. Изоляция удаляется, чтобы контакту двух металлов ничто не мешало.
2. Оголенная часть немного скручивается, если обжимается многожильный провод.
3. Скрученный отрезок вставляется в наконечник так, чтобы изоляционный материал кабеля упирался в металл.
4. В матрицу клещей помещается наконечник с электропроводом, который обязательно поддерживают, когда проводится обжим.

Завершается процесс проверкой прочности созданного соединения. Для этого просто пытаются выдернуть кабель из наконечника.

Об использовании обжимных клещей и стриппера рассказано и показано в этом видеоматериале:

На заметку! Широкий ассортимент инструмента позволяет приобрести подходящий обжим для проводов в соответствии с их диаметром, используемыми наконечниками, запланированным объемом работ.

Хотя самыми распространенными являются пресс-клещи, принцип работы которых похож на функционирование пассатижей, в работе электрики еще используют диафрагменный инструмент. Его особенностью является возможность выполнения опрессовки с 4 или даже 6 сторон. На точное число таких поверхностей влияет вид диафрагмы, которая установлена в клещах.

Благодаря втулке инструмента, осуществляющей полный обхват, увеличивается надежность соединения. Опрессовка наконечников кабеля выполняется с максимальной плотностью. Помимо этого, нет необходимости в инструменте менять втулку, потому что инструмент способен автоматически подстраиваться под ее толщину.

Диафрагменный инструментИсточник ls-market.ru

Однако у диафрагменных клещей существует недостаток. С помощью такого инструмента выполняется опрессовка исключительно конца одного кабеля. Причина этому наличие замкнутой головки, находящейся с другой стороны отверстия, в которое вставляется наконечник. Поэтому такой инструмент не применяется для создания обжима 2-х электрических кабелей. Другими словами, его не используют вместо скрутки.

О профессиональном инструменте, который осуществляет клиновидную и гексагональную (шестистороннюю) опрессовку различных гильз и наконечников, рассказывает подробно специалист в этом видео:

Соединение проводов: традиционные и современные способы

Сфера использования кримперов для оконцовки электропроводов

На область применения инструмента влияет его конструкция и форма. Многообразие моделей, которые выпускают производители, позволяет специализированным компаниям выполнять любые задачи.

Клещи для оконцовки многожильных проводов и наконечников с тонкими стенками

Этот инструмент применяется для опрессовки электрических кабелей небольшой толщины. Их площадь сечения может даже составлять 0,25 мм². Такие провода соединяются с втулочными наконечниками штыревого типа.

На заметку! Компания IEK производит один из самых качественных инструментов для оконцовки проводов с множеством жил.

Благодаря опрессовки электрических проводов при использовании качественных втулок многочисленные жилы не расшипериваются на конце кабеля. Это позволяет удобно и быстро его подключать к клеммам различных устройств.

Клещи для тонких наконечников и многожильных электропроводовИсточник bts-instrument.com

Пресс-клещи для проводов с многочисленными жилами и наконечников с толстыми стенками

Этот инструмент отличается большими размерами по сравнению с вышеописанными клещами. Каждая модель изготавливается с матрицей под наконечники конкретных размеров. Например, компания КВТ выпускает кримпер ПК-16, у которого 5 рабочих зон. После использования клещей на втулке отпечатывается специальное клеймо.

В названии пресс-клещей может быть буква «У». Она обозначает, что в конструкции кримпера имеется храповый механизм, который находится в рукояти инструмента.

С вариантами опрессовки и обжима электропроводов поможет познакомиться следующий видеоролик:

Клещи для электрокабеля с большим сечением

Если электрический провод имеет крупное сечение, тогда используют гидравлический обжимник для окантовки кабеля. Эту разновидность инструмента начали применять раньше пресс-клещей с принципом работы, как у пассатижей.

От размеров гидравлического приспособления зависит сечение электропровода, на котором можно будет обжать наконечник. Эту разновидность инструмента применяют во время прокладки силовых линий. Такое приспособление используется при монтаже электрических щитов.

Чтобы выполнить сжатие матрицы гидравлического инструмента, на его рычаг прикладывают большое усилие. Медленное удаление штока происходит, когда клапан чуть-чуть приоткрыть. Быстрее этот процесс выполняется при полном его открытии. Когда матрицы полностью сжаты, тогда инструмент блокируется. Однако даже в таком положении они не создают чрезмерного давления, которое станет причиной выхода из строя механизма.

Вариант гидравлического обжимникаИсточник cheboksary.оптинструмент.рф

Матрицы к гидравлическому инструменту подбирают под его габариты. Обычно в комплект такого обжимника их входит несколько штук. Смене подлежит исключительно нижний элемент, так как верхняя часть способна автоматически занимать первоначальное положение, потому что представляет собой намагниченную деталь.

В гидравлическом исполнении обжим для наконечников проводов может иметь в своей конструкции двухстороннюю втулку. Она используется, когда осуществляют демонтаж электрощита и последующую его установку в другом месте. Ведь при выполнении такой работы часто приходится наращивать электрические кабели. При этом их сечение нередко превышает 16 мм².

Об особенностях использования гидравлических пресс-клещей рассказывает мастер в этом видеоролике:

Инструмент для последовательной опрессовки кабельной продукции

Данная разновидность обжимника позволяет исключить попадание воздуха во внутреннюю полость гильзы во время осуществления опрессовки. Этот нюанс очень важен, когда соединяется алюминиевый кабель с проводом из меди. Отсутствие воздуха уменьшает вероятность окисления места контакта двух металлов.

Клещи для опрессовки компьютерных проводов

Витая пара применяется для подключения компьютера к интернету. Для LAN-кабеля используются специальные кримперы. Эта разновидность инструмента относится к отдельной группе пресс-клещей. В их конструкции имеется особая матрица, которая отличается формой. Именно она позволяет устанавливать штекеры типа RJ 45. Он также используются во время прокладки телефонных сетей.

Эта разновидность кримпера не выполняет обжим. Инструмент осуществляет смещение контактов, которые прорезают изоляционную защиту на каждом тонком проводнике витой пары.

Профессиональный обжим компьютерного проводаИсточник stroy-okey.ru
Беспроводной звонок для частного дома: выбираем лучшую модель

Коротко о главном

Обжимник представляет собой инструмент для опрессовки проводов с наконечниками и гильзами, которые упрощают дальнейший монтаж электросети. Чаще используют пресс-клещи, похожие на пассатижи. Это ручные кримперы, оснащенные матрицами для обжима наконечников разной формы и размера.

Производители также выпускают диафрагменный инструмент, отличающийся наличием втулки, которая позволяет проводить опрессовку с 4 или 6 сторон. Существуют гидравлические клещи, а также для обжима компьютерных проводов, толстостенных и тонкостенных наконечников и последовательной опрессовки.

Гильзы изготавливают из меди, алюминия и в комбинированном исполнении. Наконечники выпускаются разных размеров и формы в зависимости от места использования. Во время соединения конец провода зачищается, вставляется вместе с гильзой в клещи и опрессовывается.

Виды обжима кабелей и инструменты

В электропроводке используются различные виды кабеля, каждый из которых предполагает использование специальных наконечников, разъемов или специфического способа обжима. Зависят эти параметры от того, из какого материала сделан кабель, какой он конструкции, а также его вида применения. Чтобы узнать о том, какие виды обжима обычно используются для кабелей разных видов, мы разобрали их с различных сторон.

Шестигранный обжим: алюминиевые и медные кабели

Самым часто встречающимся типом обжимки для кабельного наконечника считается шестигранный, потому что он подходит для самых распространенных видов материала для кабеля – меди и алюминия. Широкий диапазон области использования этого обжима включает обжимку с VDE-0295-категориями 2, 5 и 6 соответствия, а также требует обрабатывание соединений без натяжки алюминиевого провода. Плюсом данного вида обжима является центральная сила, прилагается которая со всех сторон поочередно и на максимальной площади во время процесса. Каждая проволока проводника сжимается равномерно, что минимизирует риск повреждений.

Обжим для отступа

Процесс данного вида обжима – самый старый использующийся обжимной профиль. Подходит он только для обжимания медных кабелей, зачастую применяется для контрольных панелей и шкафов РзиА с напряжением уровня 1000 В. Допустимый диапазон представляет собой проводники многожильные, а еще мелкозернистые с уплотнением по классификациям 5, 6 до 400 кв. мм. Обработка проводника может быть произведена трубчатыми наконечниками серии R или F. Основным преимуществом применения данного метода обжима можно считать простоту выполнения, которая не требует использования специальных инструментов: все можно выполнить обычными обжимными ручниками. Профиль обжима применения зависит от поперечных сечений кабеля, наконечника и соединителя. Так как обжимка не представляет собой стандартизированную операцию, нужно применять только качественные и стандартные инструменты, соответствующие с IEC 1238.

Обжимные углубления для изолированных материалов и медных кабелей

Способ разработан специализированно для обрабатывания соединения по стандартам DIN 46234 и DIN 46341, часть 1, форма A+B, подходящих для проводов классификации в соответствии с VDE 0295 2, 5 и 6. Обжим с углублением дает гарантию того, что даже при большом наружном диаметре опрессовка будет глубокой и достаточной. Обжимной наконечник также подходит для подготовки предварительно изолированных клемм в соответствии с DIN 46234, где обжимной наконечник пробивает изоляцию. Для предотвращения риска повредить изоляционный слой во время обжимки, нужно применять кабельные наконечники исключительно с высококачественной изоляционной прослойкой и соответствующими профилями обжима.

Беспрессовочный обжим: четырехточечный

Обжим с четырех точек применяется по стандарту для панелей и распределительных шкафов РзиА до 1000 В напряжения. Также используются они в других типах соединений, например, в системах привода локомотива, когда тип обжимки четырехточечный может предоставить идеальный подход. Профиль обжима подойдет для кабеля и наконечников сечением от 10 мм2 до 300 мм2, когда сочетаются они с проводами по классификации VDE 0295 2, 5 и 6. Будьте внимательны: использовать с наконечниками с предварительной изоляцией и разъемами запрещено. Плюсом данной обжимки по сравнению со стандартным способом является то, что при процессе выполнения применяется центрическая сила, которая не требует дополнительного использования прессов. Это значит, что одним инструментом для обжима можно провести данный процесс, выполняя вышеперечисленные сечения.

Газонепроницаемый: Овальные обжимы

Опрессовка такого типа применяется чаще всего в автомобилестроении, производстве сельскохозяйственной техники и на производстве химикатов. Газонепроницаемый обжим определяет, что и соединитель, и наконечник кабель расположены вплотную друг к другу, не образуя расстояния между ними. Это значит, что туда не может попасть жидкость или газообразное вещество при нормальных условия. Благодаря этому не существует риска окисления отдельных жил и скачка сопротивления. В данном случае газонепроницаемая опрессовка позволяет добиться постоянства соединения и отличной проводимости тока.

Какой пресс обжима выбрать для конкретной ситуации?

Чтобы достичь плотных опрессованных соединений, нужно использовать соответствующие процедуры обжима.

• • Перед проведением опрессовки проверьте все элементы на чистоту. Это значит, что нужно очистить все металлические элементы специальной щеточкой, а провода из алюминия избавить от слоя окисления. В целом, нужно отслеживать то, чтобы на соединителе не присутствовало остатков металла, чтобы не пошла коррозийная реакция.
  • Используя стриппер, вы можете очистить поверхность кабелей. Удостоверьтесь, что проводники не имеют повреждений, а длина очищенной области не составляет более 10%, чем кабельный наконечник или соединитель. Это нужно потому, что эти элементы имеют свойство увеличиваться на 10% при давлении.
  • Проверьте, не имеют ли вставки пресса грязи или повреждений. Они должны сверкать металлическим блеском.

Как происходит процесс опрессовки?

В момент, когда соединительные элементы и кабели готовы к использованию, можно начинать процесс обжима. Самый надежный и качественный результат опрессовки кабельных соединений можно получить, используя правильное оборудование. Исходя из этого стоит подойти к выбору пресса со всей ответственностью и осуществлять его в формате одной схемы: и пресс, и кабельный наконечник, и соединитель должны быть произведены на одном заводе. Если вы выбираете полностью совместимые элементы, то с помощью профессиональной опрессовки сможете добиться нормального сопротивления при контакте, который не будет приводить к повышению температуры и возгоранию. Обжим кабельного наконечники стоит начинать со стороны соединения и продолжать, направляясь к кабелю. Но, если нужно произвести сращивание кабелей, то опрессовку нужно проводить сначала в центре соединительного элемента. Если так не делать, то соединитель не растянется и на нем могут образоваться трещинки. К примеру, число нажатий, нужных для гофрированных наконечников для проводов, обозначается маркировкой на наконечнике и соединителе. Удостоверьтесь, что процедура опрессовки проведена полноценно. Это имеет большое значение, т.к. необходимое сжатие опрессованного материала может быть достигнуто только в самом конце операции.

Какой пресс использовать: механика vs гидравлика?

Оборудование для опрессовки представляет собой главный элемент каждой процедуры. Не обращая внимания на то, производится ли это механически или автоматически: вид и уровень деформации задаются прессом или степенью износа его составляющих. Инструменты, которые были правильно выбраны для проведения операции, позволяют обеспечить качество наивысшего уровня. То, какой пресс подходит именно вам – механический или гидравлический – зависит от вашего способа использования. Небольшие ручные прессы обычно применяют для сечений малого или среднего размера. Для поперечных сечений более внушительных размеров чаще всего используются электрогидравлические пресса, которые идет со сменными вставками. Кроме размера сечений следует обратить внимание на число нажатий, которые необходимо осуществлять. Электрическое оборудование может обработать больше операций, чем ручное, что очевидно. Механические инструменты имеют профильные диски, регулируемые с двух сторон в параллельном направлении руки. Более того, поперечное сечение, которое пресс может обработать, указано на самом диске. Это позволяет облегчить рабочую нагрузку.

Прессы для обжима от компании Трансмаш

ООО «Трансмаш» является официальным представителем компании «Термофит» в Беларуси. На сайте вы найдете до 11 видов прессов для опрессовки кабелей. Каждый товар сопровождается подробной информацией, но, если у вас остались вопросы, задайте их нашим менеджерам по контактным телефонам. Они оперативно ответят на вашу заявку, уточнят все детали, расскажут как оформить заказ.

Наконечники НШВИ и НШВИ(2) для обжима проводов



Для электрического соединения многожильного провода с другими проводами и устройствами применяются разные способы соединения. Могут быть использованы: скрутка, пайка, сварка, резьбовые или пружинные зажимы.

Некоторые из них – пайка и сварка — требуют дополнительной подготовки и сложны при разборке. Скрутка не везде допустима, и при многоразовом использовании провода ломаются. Для частого монтажа и демонтажа проводов могут использовать пружинные или резьбовые соединения.

Пружинные хороши тем, что можно быстро произвести соединение, но нужна некоторая подготовка. Чтобы защитить жилы от механического и химического воздействия, удобно применять наконечники НШВИ.

Для чего предназначены и где применяются

Основная цель, для чего предназначены наконечники НШВИ – это защита жил кабеля и улучшения электрического контакта. Если очищенный провод многожильного кабеля вставить в резьбовой зажим и закрутить, то жилы расползаются в контактной камере.

Находящаяся в центре проволока может быть пережата и отломлена, в то время как боковые участки могут иметь плохой контакт из-за отсутствия давления. Если жилы перекрутить, то проблема может быть частично решена, но в этом случае отдельные проволоки передавливают друг друга, что снова ведет к их обрыву. К чему это приводит?

Отломленные жилы уменьшают сечение проводника, а это, в свою очередь, приводит к их перегреву и даже отгоранию.

До применения наконечников НШВИ, жилы облуживали припоем, но это мягкий материал, и после первого же обжима проводник расплющивало. В резьбовых зажимах стали использовать контактные пластины, но и они наносили вред, особенно при многократном использовании. Использование пружинных зажимов было более щадящим, однако, они либо были одноразовыми, либо быстро теряли свои свойства.

Неплохо получалось при использовании шайб с контактными площадками, к которым прижимались и припаивались проводники, но они требовали трудоемкие действия, из-за чего работа сильно тормозилась.

Современные наконечники НШВИ лишены всех этих изъянов и повсеместно применяются там, где необходимо произвести контактное штыревое соединение. Познакомимся с ними поближе.

Маркировка НШВИ наконечников

Втулочные наконечники используются для проводов сечением 0,25–150 мм2. Они делятся на изолированные – НШВИ и неизолированные – НШВ. Некоторые производители для маркировки изолированных наконечников (с изолированной юбкой) используют цветовую маркировку, другие этого не делают.

Поэтому в первую очередь стоит обращать на буквенно-цифровую маркировку. Найти ее можно на самой упаковке. Если наконечник крупного размера, маркировка может проставляться на самом наконечнике.

Первые буквы или буква указывает на вид исполнения – одинарный наконечник, то есть в него можно вставить только один провод или двойной. В последнем случае в одну юбку вставляют два провода одного сечения. Понятно, что диаметр втулки во втором случае будет больше.

Итак, для наконечника под одинарный провод будет стоять буква Е, для двойного – ТЕ.

Дальше следуют цифры. Первое число указывает диаметр проводника, для которого используется этот наконечник. Например, число 05 показывает, что очищенный провод должен быть диаметром 5 мм2, причем это не зависит от вида наконечника.

Так, для двойного наконечника с такой маркировкой необходимо взять два провода, каждый из которых имеет сечение 5 мм2. Следующее число указывает длину неизолированной втулки в мм. К примеру, маркировка ТЕ 0508 говорит о том, что наконечник предназначен для двух проводов сечением 5 мм2 и длиной втулки 8 мм.

Как расшифровываются НШВИ и НШВ

Как уже было сказано, существует два вида наконечников, это НШВИ и НШВ. Расшифровываются следующим образом:

• Н — наконечник
• Ш — штыревой
• В- втулочный
• И — изолированный.

Во втором случае расшифровка НШВ означает – наконечник штыревой втулочный. Если наконечник используется для двух проводов, то маркируют двойные наконечники НШВИ-2. Рассмотрим их устройство.

Как устроены втулочные наконечники

Основным элементом наконечника для кабеля служит втулка. Изготавливается она из меди различных марок, например, М0 или М1. Чтобы медь не окислялась, применяют электролитическое лужение. Такой способ позволяет повысить механическую прочность покрытия.

К сожалению, не все производители выпускают доброкачественную продукцию и подменяют медь другим сплавом. Это чревато тем, что наконечники для проводов обретают более высокое сопротивление, чем у медных жил.

Повышенное сопротивление ведет к падению напряжения, а это, в свою очередь, проявляется в нагреве наконечника. Поэтому при покупке наконечников следует проверить изделие, соскоблив защитный слой, либо покупать у надежных поставщиков.

Изолированные наконечники, кроме гильзы, имеют изолирующию юбку. Материалом служит полипропилен или нейлон. Они способны сохранять свои рабочие характеристики до температуры 100–105 ºС.

В отличие от одинарных наконечников, которые снабжены круглой юбкой, двойные наконечники НШВИ(2) имеют юбку прямоугольного сечения.

Для более удобного вставления жил в самой юбке и втулке предусмотрены конусные фаски, благодаря чему жилы не цепляются за края изделия.

Чем опрессовать втулочные наконечники НШВИ

Для обжима гильз используется специальный инструмент, называемый обжимные клещи (кримпер), некоторые называют просто опрессовочный инструмент. Существует три типа таких инструментов:

• ручные;
• полуавтоматические;
• автоматические.

В автоматических кримперах зачистка, вставка наконечника и обжим производится в автоматическом режиме. В полуавтоматическом процессе можно производить одну из следующих операций:

• обжим;
• обрезку;
• зачистку и обжим.

Для таких операций применяются специальные аппликаторы, рассчитанные на определенный размер наконечника.

Ручные кримперы очень разнообразны по своему устройству и возможностям, можно выделить четыре основные группы:

• специализированные ручные;
• электрические;
• пиротехнические;
• гидравлические переносные.

Также они могут отличаться формой аппликатора. В основном используют трапецию, четырехгранник и шестиугольник. Ручные используются для наконечников небольшого сечения, остальные три группы способны работать с сечением от 25 до 300 мм2.

Прежде чем приступать к обжиму, необходимо убедиться, что провод и наконечник соответствуют друг другу. Дело в том, что некоторые предприятия для производства проводов пользуются ТУ, поэтому их номиналы отличаются от других стандартов. После этого обрезают провод, делая это как можно аккуратнее. Чем ровнее будет произведена обрезка, тем легче будет вставить провод в гильзу.

Затем необходимо зачистить провод от изоляции. При работе лучше пользоваться перчатками, чтобы жир с рук не попадал на жилы. Здесь тоже нужна осторожность, чтобы не повредить жилы, иначе сечение уменьшится, и увеличится нагрузка на контакт.

На следующем этапе провод вставляется в наконечник. Несмотря на простоту операции, некоторые допускают ошибку, скручивая жилы в жгут. Этого не следует делать. Во время прессования на жилы оказывается очень сильное давление, в результате чего некоторые перекрещенные проволоки передавливают друг друга, что также ведет к их обрыву. На заключительном этапе гильза с проводом вставляется в кримпер и опрессовывается.

После опрессовки наконечники не должны сниматься с провода, если это происходит, то либо наконечник велик, либо плохо была проведена опрессовка.

Поскольку ассортимент оборудования очень велик, невозможно более подробно описать этот процесс. Всегда необходимо пользоваться инструкцией, приложенной к инструменту.

Применение

Если использовать наконечники для проводов, тогда можно добиться следующих показателей:

• улучшится качество электрического контакта;
• повысится механическая прочность;
• жилы электрического кабеля будут защищены от механического и химического воздействия;
• повысится удобство в использовании.

Кабельные наконечники непосредственно входят во взаимодействие с контактами зажима или устройства. Поскольку они покрыты специальным составом, неподдающемуся окислению, электрический контакт остается хорошим на протяжении всего срока службы. При этом втулочные наконечники не нагреваются и не обгорают, повышая пожарную безопасность и безопасность приборов.

Во время опрессовки наконечника для кабеля повышается плотность всего приспособления, которое намного легче переносит механическое воздействие, чем одножильный кабель и тем более многожильный. Происходит это за счет сжатия проводников.

Внутри гильзы отдельные жилы могут принимать форму шестигранника, из-за чего полностью устраняется просвет между ними. После многоразового использования наконечники НШВИ практически не теряют своей формы.

Готовые обжатые провода с успехом можно подключать к автоматическим выключателям, приборам учета, розеткам, вилкам и другим устройствам, где предусмотрено резьбовое или зажимное соединение. Многоразовое использование делает такие контакты практически вечными.

Широко применяются данный вид наконечников при сборке электрических щитов. Поскольку сборка выполняется мягким многожильным проводом ПВ или ПУГВ то обжим и защита провода просто необходимы.

Чем опрессовать, если нет специального инструмента

В этом случае есть три варианта:

1. лужение;
2. использование плоскогубцев;
3. применение специальных клещей.

Для лужения провод зачищают от изоляции, обезжиривают и покрывают слоем олова. Процесс долгий, трудоемкий и не всегда возможен из-за отсутствия всех необходимых принадлежностей. Для работы с плоскогубцами нужен определенный опыт, так как велика вероятность передавить жилы.

Эти два способа скорее временные, когда нет других возможностей. Использование клещей наиболее приемлемый способ, но ими можно обжимать провода небольшого диаметра, для более толстых проводов без кримпера никак не обойтись.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как обжать кабель аккумулятора без обжимного инструмента? (12 шагов)

Можете ли вы использовать плоский гвоздодер, молоток, уголок или другие инструменты для обжима провода вместо обжимного инструмента RJ45 ?

Правильно используя обжимной инструмент, вы можете сделать хорошее соединение между проводом и корпусом разъема. Но если у меня нет обжимного инструмента, что использовать?

На самом деле, обжим кабеля аккумулятора не представляет особой сложности, и для этого не требуется сложного оборудования.

Учитывая это, как обжать кабель аккумулятора без кримпера? Давайте узнаем из пошагового процесса ниже.

Пошаговый процесс обжима кабеля аккумулятора без обжимного инструмента

Чтобы начать процесс, вам потребуются несколько ингредиентов.

Кабель: Обязательно выберите кабель, подходящий для вашего оборудования, поскольку для разных машин требуются разные кабели. Поскольку доступны различные кабели, помните правило, приведенное ниже.

• Для сухих машин, таких как тракторы, автомобили и т. д., покупайте необработанную медную проволоку.
• Для мокрых машин, таких как гидроциклы, лодки и т. д., купить гальванические пряди.

Припой: Купите некислотный припой со смоляным сердечником, потому что он наиболее безопасен для подключения аккумуляторов. Аккумулятор может подвергнуться коррозии или вызвать проблемы при воздействии электричества, если вы используете припой с кислой канифолью.

Канифольная жидкость: На этом этапе вам также необходимо будет купить некислотную канифольную жидкость. Шаг 01: Подготовка кабеляКабель должен быть обрезан ровно. Избегайте использования ножовки или других типов пил, потому что в результате вы получите неровные или зазубренные концы кабеля, и работать будет тяжело.

Шаг 02: Отрежьте 1 дюйм резинового корпуса, чтобы обнажить кабель

На этом этапе вы должны быть очень осторожны, чтобы не порезать жилы кабеля. Не торопитесь, наберитесь терпения и срежьте только резиновый корпус. Чтобы узнать размер разреза, возьмите помощника из клеммных наконечников. Просто совместите с проволокой и проверьте длину отверстия, а затем аккуратно обрежьте резину, чтобы она легко входила в исходную мета-проволоку.

Не беспокойтесь, если вы обрежете резиновый корпус больше, чем требуется; мы соберем провод позже.

Шаг 03. Удалите все выбившиеся пряди

Перед использованием пальцами вытяните все размотанные пряди. Это увеличит срок службы вашего кабеля, так как вы удалите все случайные биты.

Шаг 04: Прикрепите 4–5 дюймов обшивки

После того, как вы прикрепите клемму, будет сложно прикрепить эти обшивки. Итак, прикрепите их перед подключением терминала.Эти оболочки покроют открытый металл на конце кабеля, когда он будет завершен.

Шаг 05. Нанесите канифольную жидкость

Обильно нанесите канифольную жидкость с помощью ватного тампона на внутреннюю часть терминала и открытые кабели. Как только эта жидкость нагревается, между двумя битами возникает сильное электрическое соединение.

Шаг 06: Вставьте клеммный наконечник в оголенные провода

Возьмите клеммный наконечник и осторожно вставьте его в оголенный конец провода; подтолкните его как можно сильнее.

Шаг 07: Используйте дырокол для плоских гвоздей для обжима наконечника клеммы

Теперь пришло время использовать молоток. Угловой утюг или дырокол для плоских гвоздей. Пробойник нужно поместить в центр гаек; сильно ударьте по нему молотком, чтобы клемма обжималась кабелем. Повторите тот же процесс с другой стороны кабеля.

Шаг 08: Поместите наконечник клеммы в зажим

На следующем шаге мы нагреем соединенную область, что означает, что все это будет очень горячим.В результате вы не сможете удержать наконечник клеммы рукой. Итак, зажмите наконечник клеммы, чтобы вы могли легко нагреть все это.

Шаг 09. Используйте высокотемпературный источник, чтобы нагреть наконечник и выкипятить канифольную жидкость

Вся деталь должна хорошо выглядеть, а соединение должно быть прочным. Для этого нам нужно будет нагреть наконечник и выкипятить канифольную жидкость.

Возьмите бутановую горелку и включите ее. Держите кабель перед бутановой горелкой и осторожно вращайте его, чтобы все это нагрелось.Продолжайте нагревать, пока не увидите пузырьки канифоли.

Шаг 10: Используйте нереактивный припой

На этом этапе мы будем использовать нереактивный припой. Используйте его, чтобы припаять там, где начинался оголенный провод, и заканчивались клеммные колодки. Лучше всего это делать сразу после того, как канифольная жидкость закипит. После завершения дайте ему отдохнуть в течение 1 или 2 минут, прежде чем перейти к следующему шагу.

Припой должен быть расплавлен при достаточном нагреве.

Шаг 11. Отрежьте оголенные жилы проводов

При вставке кабеля в клемму часть проводов может оголиться.Используйте кусачки и зачистите их.

Шаг 12: Покройте открытый металл защитной оболочкой

Теперь мы прикрепили защитную пленку 4–5 дюймов на шаге № 5. Используйте ее, чтобы покрыть соединенную область, чтобы предотвратить коррозию или ржавчину. На самом деле, соединение будет защищено, если вы это сделаете. Точно так же все это приобретет приятный вид. Такая оболочка продлит срок службы аккумуляторных кабелей.

СОВЕТЫ: ​​

Обязательно аккуратно обрежьте провод. Чистота позволит вам выполнить весь проект эффективно с меньшими усилиями и меньшим временем.

Предупреждение:

При выполнении этих соединений необходим сильный нагрев. Итак, работайте в чистом и безопасном месте. Наденьте защитные очки, ручные перчатки и другие необходимые средства защиты.

Final Words

Итак, процесс обжима аккумуляторного кабеля без кримпера не так прост? Весь процесс точно не позволит вам столкнуться со многими проблемами.

Если у вас под рукой нет обжимного инструмента RJ45, а работу необходимо выполнить немедленно, вы можете выполнить следующие действия.Результат этого процесса будет очень похож на использование обжимного инструмента .

Этот самодельный проект наверняка повысит вашу уверенность. Спасибо, что прочитали эту статью.

Как обжать наконечники (концевые втулки) без обжимного инструмента?

Как обжать наконечники (концевые втулки) без обжимного инструмента? — Stack Overflow на русском

Сеть обмена стеками

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетите биржу стека

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Электротехника Stack Exchange — это сайт вопросов и ответов для специалистов в области электроники и электротехники, студентов и энтузиастов.Регистрация занимает всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Любой может задать вопрос

Любой может ответить

Лучшие ответы голосуются и поднимаются на вершину

спросил 3 года 5 месяцев назад

Просмотрено 9к раз

\$\начало группы\$

Привет.

Я знаю, что лучший и безопасный способ обжать эти неизолированные наконечники — это использовать соответствующий обжимной инструмент. Но, так как мне нужно обжать всего 3-4 провода, покупать только для этого специальный обжимной инструмент нецелесообразно. Какой другой метод я могу использовать, чтобы обжим этих неизолированных концевых гильз был достаточно хорошим?

Спасибо.

Создан 22 авг 2018 в 12:55

xchcuixchcui

18311 золотой знак44 серебряных знака1515 бронзовых знаков

\$\конечная группа\$ 3 \$\начало группы\$

Основываясь на личном опыте: просто купите самый дешевый инструмент для обжима наконечников, какой сможете найти.

Это будет лучше, чем пытаться использовать плоскогубцы, которые на самом деле не делают обжим, потому что они сплющиваются, и они могут легко открыться. Плоские наконечники также очень широкие и не подходят к винтовым клеммам, которые в противном случае удерживали бы провод такого сечения.

ответ дан 22 авг 2018 в 13:10

Кевин РидКевин Рид

7,02811 золотой знак2323 серебряных знака3939 бронзовых знаков

\$\конечная группа\$ 3 \$\начало группы\$

Если вы используете эти наконечники для кабеля, который должен быть прочным и долговечным, я бы взял обжимной инструмент или одолжил его.Кримперы имеют точные размеры для правильного обжима кабеля.

При этом, если у вас есть только несколько обжимных зажимов, возможно, терминальный обжимной инструмент может быть на втором месте.

Я купил приличные щипцы на ebay за небольшую часть стоимости нового, и мне не нужен новый.

ответ дан 22 авг 2018 в 17:42

Всплеск напряжения ♦ Всплеск напряжения

61.7k3131 золотой знак6464 серебряного знака172172 бронзовых знака

\$\конечная группа\$ \$\начало группы\$

Можно использовать обычный обжимной инструмент. Почти у каждого есть один из них.

ответ дан 22 авг 2018 в 20:45

Роберт ЭндлРоберт Эндл

2,1671010 серебряных знаков1111 бронзовых знаков

\$\конечная группа\$ 2

Не тот ответ, который вы ищете? Просмотрите другие вопросы с метками обжим или задайте свой вопрос.

Электротехника Stack Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой использования файлов cookie.

Принять все файлы cookie Настроить параметры



Самостоятельное изготовление кабелей аккумуляторной батареи

Инструмент низкого качества — гидравлический обжимной инструмент для грузовых перевозок

По многочисленным просьбам я добавил свой опыт работы с гидравлическим обжимным станком Harbour Freight.Я могу подвести итог в двух словах, очень плохой ….. Читайте дальше, если вы хотите , почему стоит за моим обзором…. (подмигнул)

Пожалуйста, давайте не будем неверно истолковывать мой отзыв выше. Это не значит, что китайцы не могут делать что-то правильно, они, конечно, могут , и делают это каждый день , но когда вы отправляете товар самым низким, самым низким покупателям, вы часто получаете то, за что платите, поскольку дело здесь.

Этот инструмент стоил 59,99 долларов и стоил примерно столько же, сколько стоила гофрированная коробка для его доставки.Поди разберись..

Давайте сделаем что-нибудь открыто, мне нравятся Harbour Freight Tools, для некоторых вещей . Я ни в коем случае не пренебрегаю всей их продукцией… Недавно я купил коробки с нитриловыми перчатками за 1/3 того, за что я могу купить их в моем местном хозяйственном магазине, и они были точно такой же марки. Мне нравятся их наборы ключей, потому что я теряю много ключей и считаю их одноразовыми. HFT хорош для многих вещей , и они действительно служат своей цели. Этого у них не отнять.

Однако этот инструмент не принадлежит их лучшим продуктам.

1- Размеры кристаллов, по-видимому, взяты из какого-то мифического китайского стандарта . Это матрицы размером , а не AWG. Повторяю, это матрицы размером , а не AWG, несмотря на соответствующую маркировку. Это не только вводящее в заблуждение это наглая ложь . Они настолько плохи и так неправильно маркированы, что я подозреваю, что какой-то бедняга в грязной темной комнате, без подключения к Интернету, на самом деле сделал это после жалоб клиентов из США, что матрицы не имеют размера AWG?

2- Судя по всему, более ранние модели этого инструмента изначально имели маркировку в стандарте MCM.Я вижу встречу в HFT tools прямо сейчас; “ О да, мы можем исправить это, позволив просто перемаркировать матрицы MCM в AWG. ». Извините, HFT, это так не работает…

3- Даже если вы найдете хорошо работающую матрицу, она имеет тенденцию выпадать из инструмента в трюм. Мой инструмент/матрицы слегка магнитные , но не настолько близко, чтобы предотвратить выпадение и потерю матриц. HFT не будет , а не сможет заменить . Я пробовал..

4- Матрицы ужасно обработаны , даже если обработаны по мифическому стандарту …

5- Может кто ПОЖАЛУЙСТА скажите китайцам что НЕТ ТАКОГО провода AWG как 7 GA в реальном мире…….. ВТФ!

Обжимной инструмент AMP — TE CONNECTIVITY

	47386-4	18AH0320	Инструмент для обжима, ручной, клеммы и соединения AMP PIDG/PLASTI-GRIP 22–14 AWG AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Рука	Клеммы и соединения AMP PIDG/PLASTI-GRIP 22-14 AWG	—
	1976144-1	59AJ4627	Обжимной инструмент, трещотка, серия AMP Super Seal, контакты 20-16AWG, серия PRO-CRIMPER AMP — TE СОЕДИНЕНИЕ	Посмотреть дополнительные акции Avnet	Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	Контакты AMP Super Seal Series 20-16AWG	Серия PRO-CRIMPER
	58448-2	44F8730	Обжимной инструмент, трещотка, вспомогательные контакты AMPLIMITE HDP-20 28-20AWG D AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	Контакты AMPLIMITE HDP-20 28-20AWG D Sub	—
	600850	98F5870	Обжимной инструмент, рото-обжим, 8AWG-4/0AWG, ручной, SOLISTRAND, трубчатый, CABLE MAKER Terminals & Splices AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Рука	SOLISTRAND, Tubular, CABLE MAKER Клеммы и соединения	Подключение/усилитель 600
	169341-1	98F6693	Обжимной инструмент, гидравлический, контакты AMP HD20 32-20AWG, Te Connectivity / Amp 169 AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Гидравлический	AMP HD20 32-20AWG Контакты	Подключение / Усилитель 169
	58517-3	09:27:30	Обжимной инструмент, трещотка, контакты AMP CST 100 II Series 36-22AWG, Pro-Crimper III Series AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	AMP CST 100 II Series 36-22AWG Контакты	Серия Pro-Crimper III
	354940-1	96F6512	Обжимной инструмент, трещотка, модульные разъемы AMP AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	Модульные разъемы AMP	—
	46447	92F4790	Обжимной инструмент, трещотка, клеммы и соединения AMP SOLISTRAND и STRATO-THERM 22-10AWG, серия CERTI-CRIMP AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	Клеммы и соединения AMP SOLISTRAND & STRATO-THERM 22-10AWG	Серия CERTI-CRIMP
	59250	50Ф546	Инструмент для обжима, трещотка, клеммы и соединения AMP PIDG/STRATO-THERM/PLASTI 22-14AWG AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	Клеммы и соединения AMP PIDG/STRATO-THERM/PLASTI 22-14AWG	Подключение/усилитель 592
	58495-1	44F8409	Инструмент для обжима, ручной, контакты AMP 28-16AWG AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Рука	AMP 28-16AWG Контакты	—
	91523-1	85C0748	Инструмент для обжима, ручной, контакты AMP 24-16AWG, Te Connectivity / Amp 915 AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Рука	AMP 24-16AWG Контакты	Подключение/усилитель 915
	601966-1	89Ф137	Обжимной инструмент, Ручной, Круглые сигнальные контакты AMP 24-20AWG, Te Connectivity / Amp 601 AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Рука	Круглые сигнальные контакты AMP 24-20AWG	Te Connectivity / Усилитель 601
	58641-1	50B608	Обжимной инструмент, трещотка, контакты AMPMODU 26-22AWG MOD IV, Te Connectivity / Amp 586 AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	AMPMODU 26-22AWG MOD IV Контакты	Te Connectivity / Amp 586
	169481-1	93F5678	Обжимной инструмент, трещотка, контакты AMP MOD-4 от 32AWG до 20AWG, серия AMP AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	AMP MOD-4 32AWG до 20AWG Контакты	Серия AMP
	58546-1	92B1815	Инструмент для обжима, трещотка, клеммы и соединения AMP SOLISTRAND 22-10AWG, Te Connectivity / Amp 585 AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	Клеммы и разъемы AMP SOLISTRAND 22-10AWG	Подключение/усилитель 585
	-1	96F9717	Инструмент для обжима, трещотка, универсальные контакты AMP MATE-N-LOK 20-14AWG, подключение Te / усилитель 905 AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	AMP Universal MATE-N-LOK 20-14AWG Контакты	Te Connectivity / Усилитель 905
	14	-1	09J5771	Обжимной инструмент, клеммы и соединения SOLISTRAND AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	—	Клеммы и соединения SOLISTRAND	—
	69363	91Б1932	Обжимной инструмент, ручной, клеммы и соединения Tyco SOLISTRAND и STRATO-THERM Series AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Рука	Клеммы и соединения Tyco SOLISTRAND и STRATO-THERM	Подключение/усилитель 693
	91500-1	72C5746	Обжимной инструмент, трещотка, универсальные контакты AMP MATE-N-LOK 20-14AWG AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	AMP Universal MATE-N-LOK 20-14AWG Контакты	—
	14	-2	09J5772	Обжимной инструмент, клеммы и соединения SOLISTRAND AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	—	Клеммы и соединения SOLISTRAND	—
	169400	46Ф6016	Обжимной инструмент, трещотка, AMP PIDG/PLASTI-GRIP/PIDG, клеммы и соединения SOLISTRAND, серия CERTI-LOK AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	Клеммы и соединения AMP PIDG/PLASTI-GRIP/PIDG, SOLISTRAND	Серия CERTI-LOK
	47387	50Ф542	Обжимной инструмент, трещотка, клеммы и соединения AMP PIDG/PLASTI-GRIP 20–14AWG, серия CERTI-CRIMP AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	Клеммы и соединения AMP PIDG/PLASTI-GRIP 20-14AWG	Серия CERTI-CRIMP
	58573-1	90B4702	Обжимной инструмент, ручной AMP — TE СОЕДИНЕНИЕ	Посмотреть дополнительные акции Avnet	Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Рука	AMP 324484, 324485, 324486, 324487, 324693, 324694, 324695, 324696 Запасные колпачки для проводов	—
	58583-1.	19J6696	ОБЖИМНОЙ ИНСТРУМЕНТ, SUPERSEAL AMP — TE СОЕДИНЕНИЕ		Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров в наличии.		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Храповик	СУПЕРСИЛ 1.Контакты серии 5	ПРО-ОБЖИМНЫЙ III
	91521-1	89C0346	Обжимной инструмент, Ручной, Круглые контакты AMP Type III 18-14AWG, Te Connectivity / Amp 915 AMP — TE СОЕДИНЕНИЕ		Каждый		Запрещенный предмет Минимальный заказ 1 шт. Только кратные 1 Пожалуйста, введите действительное количество Добавлять Мин: 1 Мульт: 1	Рука	Круглые контакты AMP Type III 18-14AWG	Подключение/усилитель 915

Обжим соединителей Deutsch без инструмента

Обжим разъемов Deutsch без инструмента

Можно ли обжимать кабели без обжимного инструмента?

Правильный обжим невозможен без обжимного инструмента.Это связано с тем, что во время опрессовки также нажимается стопорный язычок, что сложно сделать пассатижами.

Можно ли так же обжимать пассатижами?

Хорошо работают простые водоросли

. Если вы хотите, чтобы она выглядела прилично, вставьте небольшой гвоздь или отвертку в доску в месте соединения концевых частей. затем просто вдавите их на место ногтем, и все.

Тогда возникает вопрос, как обжать ствол без обжимного инструмента?

2 ответа. Уничтожьте вещь всеми инструментами вокруг вас.Если вы можете сломать их большими тисками, это, вероятно, самый контролируемый способ сделать это. В качестве альтернативы вы можете использовать плоскогубцы или взять молоток и зубило и зубилом вдавить втулку в двух-трех местах.

Люди также спрашивают: что я могу использовать, если у меня нет обжимных клещей?

Навороченные инструменты не нужны, складки очень мягкие, можно использовать пассатижи.

Когда не следует использовать феррулы?

капсулы отличные. Проводники от 1 мм² до 2,5 мм²: без кабельного наконечника.Проводники сечением более 2,5 мм²: кабельные наконечники или гильзы. Поскольку 99% наших линий управления имеют длину 1 мм, мы обычно не используем кабельные наконечники с рамочными клеммами.

Можно ли обжимать наконечники плоскогубцами?

Это лучше, чем плоскогубцы, они не дают усадки, потому что они сплющены и легко вынимаются. Плоские концы также очень широкие и не подходят для винтовых клемм, которые в противном случае удерживали бы этот датчик.

Можно ли использовать обжимные соединители на одножильном проводе?

Да, можно опрессовать гильзу ствола на сплошную проволоку, это всегда тяжелая работа.Я бы порекомендовал использовать настоящие обжимные клещи, а не просто обжимать их плоскогубцами. Веб-сайт T&B не делает различий между неудачными и неудачными. Там просто написано, что нужно изменить размер контактов (маленький размер).

Для чего используется полиграфический инструмент?

Обжимной инструмент. Печатный инструмент — это устройство, используемое для соединения двух кусков металла путем деформации одного или обоих из них, чтобы они держались вместе. Результат работы инструмента называется выводом. Хорошим примером обжима является подключение вилки к концу кабеля.

Какие кабельные разъемы лучше?

Кабельные соединители

используются для обеспечения надежного соединения с низким импедансом между двумя или более электрическими кабелями в коробке. Наши обзоры кабельных разъемов

Можно ли изменить размер RJ45 без инструментов?

Как сделать феррул?

Начинайте сборку с крышки. Поместите скобу между губками инструмента и плотно нажмите на стальной трос. Во время опрессовки гильзы и ■■■■■■■■ постоянно прикрепляются к проводу.Инструмент для ковки представляет собой пресс для холодного металла, который можно использовать для опрессовки втулок и других ■■■■■■■■ втулок на кабель.

Как подключить коаксиальный кабель без разъема?

Как соединить коаксиальный кабель без разъемов

Можно ли повторно использовать разъемы Ethernet?

Единственное, что вы можете использовать повторно, это кабель Ethernet (Cat5/Cat6). Не обращайте внимания на любые обжимные инструменты или (гибкие) соединители, которые у вас могли быть в предыдущих попытках!

Мне нужны плоскогубцы?

Обжим разъемов Deutsch без инструмента Кабель аккумулятора

: дальнейшие действия — блог Del City

Все мы знаем, что существует несколько типов аккумуляторных кабелей с различными преимуществами и назначениями.Не знал этого? Прочтите нашу публикацию «Аккумуляторный кабель: использование, типы и преимущества» для получения дополнительной информации. Возможно, вы решили, что аккумуляторный кабель подходит для вашего приложения, и это здорово! Остается вопрос… что мне теперь делать? В этом посте мы подробно расскажем о различных аксессуарах или продуктах, которые позволяют максимально эффективно использовать аккумуляторный кабель.

Наконечники

После того, как у вас есть кабель для аккумулятора, вашим следующим шагом должны стать клеммы для аккумулятора. Наконечники аккумуляторной батареи служат основным соединением между кабелем аккумуляторной батареи и аккумуляторной системой.Без этих наконечников у вас не будет надлежащего соединения, и ваш аккумуляторный кабель не окажет никакого влияния на ваше приложение. Наконечники прикреплены к одному концу кабеля аккумулятора. Обжим или пайка необходимы для некоторых типов наконечников, в то время как другие позволяют легко прикрепить наконечник аккумулятора вручную с помощью ручного инструмента.

Доступен широкий выбор наконечников, стандартными из которых являются медные наконечники. Медные наконечники лучше всего использовать в приложениях большого калибра для заземления или потребления энергии.Они имеют дизайн без заусенцев для приятной отделки и очень часто используются в электрических или силовых приложениях. Доступен вариант с лужеными медными наконечниками, который добавляет дополнительный слой защиты от коррозии.

В дополнение к медным наконечникам доступны более уникальные и специальные наконечники для аккумуляторов. Например, сварочный наконечник предварительно измеряется с помощью флюса и припоя для быстрого и простого применения. Они идеально подходят для приложений с коррозионно-активными химическими веществами или вибрационными средами, поскольку обеспечивают дополнительную защиту.Для приложений с более высоким напряжением лучшим вариантом будет прочный наконечник. Для батареи с верхним или боковым креплением обжимной наконечник, предотвращающий вращение, может фиксироваться в 24 различных положениях. Как видно, для каждого приложения доступен аккумуляторный наконечник.

Как и клемма аккумулятора, клемма аккумулятора необходима для завершения приложения кабеля аккумулятора. Эти клеммы являются основным электрическим контактом между аккумуляторным кабелем и аккумулятором. Как и наконечники, они будут прикреплены к одному концу кабеля аккумулятора.В готовом изделии на одном конце должен быть наконечник, а на другом — клемма аккумулятора. Клемму аккумулятора можно обжать, припаять или установить вручную с помощью ручного инструмента.

По сравнению с наконечником аккумулятора, клеммы аккумулятора имеют гораздо больше характеристик, которые следует учитывать при выборе подходящего продукта. Необходимо учитывать такие параметры, как материал, полярность, размер цилиндра, размер шпильки, тип угла и размер кабеля. Наиболее распространенным типом аккумуляторной клеммы является медная клемма, часто используемая в приложениях средней мощности.Они доступны в прямом, параллельном, левом и прямоугольном вариантах. После выбора правильного угла определяется полярность. Они доступны в положительных, отрицательных и универсальных типах. Они обеспечивают более высокую проводимость и часто используются в автомобильной технике, включая автомобили, мотоциклы или внедорожники.

Как и клеммы для аккумуляторов, также доступны более уникальные варианты клемм. Линия терминала Fusion поставляется с предварительно измеренными флюсом и припоем для легкого применения. Для морских применений латунный наконечник идеально подходит для обеспечения высокой коррозионной стойкости и специальных конфигураций.Свинцовые клеммы используются в тяжелых условиях, когда медные клеммы не могут выполнять эту работу. Del City предлагает аккумуляторные клеммы в еще большем количестве вариантов, чем описано выше, чтобы вы могли найти идеальную клемму для себя.

Если кабель аккумулятора поврежден, нет необходимости заменять весь кабель. Если небольшая часть вашего кабеля подверглась коррозии или повреждена, сращивание аккумуляторного кабеля может исправить эту часть. Этот комплект включает в себя шестигранный ключ и инструкции для легкой установки.Вы просто сняли поврежденную клемму аккумулятора и зачистили изоляцию кабеля. Затем прикрепите кусок ремонтного сращивания к кабелю и соедините сращивание обратно с аккумулятором. Ремонтное соединение обеспечивает более простой способ устранения поврежденного кабеля и при этом обеспечивает надежную посадку.

Этот продукт обычно используется для фиксации жгута проводов. Транспортные средства часто оснащены жгутом аккумуляторной батареи, который со временем изнашивается. Замена всего жгута может быть дорогостоящей и сложной. Сращивание аккумуляторного кабеля может заменить только корродированное зелье без необходимости снимать весь кабель или жгут проводов.Ремонтное соединение также доступно в усиленном варианте.

Когда дело доходит до полной работы с аккумулятором, может потребоваться ручная работа. Здесь на помощь приходят различные ручные инструменты. Компания Del City предлагает качественные кабельные кусачки, чтобы убедиться, что кабель аккумулятора имеет необходимую длину. Они обеспечивают гладкий и чистый срез без защемления проволоки. Инструмент для зачистки кабеля также может понадобиться при креплении наконечника или клеммы. Эти съемники плавно снимают внешнее покрытие провода для правильной установки клеммы.Наконец, при креплении клемм/наконечников может понадобиться обжимной инструмент. Мы обсуждали это ранее, когда не все клеммы требуют обжима, но это хороший инструмент, который нужно иметь под рукой. Это разнообразие обжимных инструментов гарантирует, что у вас всегда будет надежный и качественный обжим.

Остались вопросы по аккумуляторному кабелю или аксессуарам? Ознакомьтесь с разделами «Кабель аккумулятора: использование, типы и преимущества», «Как припаять наконечники аккумулятора» и «Как установить ремонтные сращивания кабеля аккумулятора».

Не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1.800.654.4757 для дополнительной помощи!

Как обжимать кабельные наконечники с помощью инструмента для обжима наконечников или без него

Лучшим инструментом для обжима наконечников является обжимной инструмент. Но когда у вас нет под рукой этого специального инструмента и вы хотите обрезать зачищенный электрический провод, вы можете использовать плоскогубцы. Однако обратите внимание, что с помощью плоскогубцев вы можете не получить такой же целостности и прочности электрического соединения, как с помощью инструмента для обжима наконечников. Тем не менее, результат лучше, чем вставлять оголенный провод прямо в разъем.

Что такое проволочный наконечник?

Наконечник для проволоки представляет собой тип металлической втулки (в основном из луженой меди) для надевания колпачка на конец многожильного электрического провода с целью предотвращения износа или разделения жил. После обжатия или обжатия трубка с наконечником связывает тонкие жилы электрического провода вместе, образуя один сплошной сердечник. Это гарантирует, что при подсоединении конца провода к соединителю не останется ни одной жилы провода.

Таким образом, проволочные наконечники хороши для создания надежных электрических соединений.Они обеспечивают максимальный электрический контакт ваших электрических проводов с винтовыми клеммами и прерывателями.

Наконечники и стандартные обжимные соединители

Наконечники и обжимные соединители выполняют более или менее одинаковую работу по заделке электрических проводов. Отличие их в том, как происходит опрессовка. Для наконечников вы обжимаете саму металлическую трубку на оголенном проводе, а для обжимных соединителей вы обжимаете часть цилиндра на изоляцию, а другую часть на зачищенный конец провода.

Еще одно отличие состоит в том, что трубка с наконечником действует как колпачок для намотки зачищенного многожильного провода, тогда как стандартная обжимная или штыревая клемма служит металлическим удлинением конца провода, предлагая различные конфигурации. Некоторые из распространенных конфигураций обжима включают лепестковые, кольцевые и стыковые соединители. Примером стандартного обжимного соединителя является наконечник клеммы, который вы найдете на клеммах аккумулятора, или заземляющий провод, соединяющийся с корпусом большинства приборов.

Как обжимать наконечники?

Как я уже упоминал, лучший способ обжима разъемов с наконечниками — это использование инструмента для обжима наконечников.Этот специальный обжимной инструмент обжимает трубку кабельного наконечника над жилами провода, чтобы сохранить их целыми и устранить любые колебания, которые могут повлиять на целостность электрического соединения.

Однако, если под рукой нет клещей для обжима наконечников, можно попробовать использовать обычные клещи для обжима проводов или любые клещи с функцией обжима. Однако результаты с этими альтернативными инструментами не такие, как при использовании надлежащего инструмента для обжима наконечников. Они не создают надлежащего холодного сварного шва, как это делает обжимной инструмент.

Как обжать наконечник провода с помощью клещей для обжима наконечников

Этапы обжима наконечника с помощью клещей для обжима наконечников

Следуйте этим простым шагам: обожмите крышку наконечника с помощью инструмента для обжима наконечников,

Шаги

Шаг 4: Определите размер провода вы хотите обжать.

Шаг 2: Выберите соединительный наконечник подходящего размера. Вам поможет размер провода, который вы хотите заделывать. Кроме того, поскольку большинство кабельных наконечников имеют цветовую маркировку, вы можете использовать приведенную ниже таблицу цветовых кодов наконечников, чтобы быстро определить правильный размер наконечника для вашего электрического провода.

Цветовые коды наконечников (Источник: effix.co.uk)

Шаг 3: Зачистите провод до нужной длины. Он должен быть достаточно длинным, чтобы поместиться в трубку феррула (около 1 см). Чтобы избежать ошибок, просто измерьте длину трубки наконечника и снимите изоляцию провода на такую ​​же длину.

Шаг 4: Вставьте зачищенный конец провода в наконечник. Колокольный ввод наконечника будет хорошо направлять многожильный провод до изоляции, так что проводник не будет виден.

Убедитесь, что кончик провода касается дна трубки. Если зачищенный участок короче, удалите больше изоляции с провода с помощью инструмента для зачистки проводов. Если часть длиннее, отрежьте ее по длине с помощью диагональных плоскогубцев или обычных кусачек.

Шаг 5: Обожмите сборку обжимного кольца с помощью обжимного инструмента. Просто вставьте клеммную колодку в зажим обжимного инструмента и крепко сожмите рукоятки, чтобы обжать. Сожмите их до упора, чтобы плотно закрепить провод в разъеме наконечника.

Шаг 6: Проведите тест на натяжение провода, чтобы убедиться, что он плотно обжат. Попробуйте отсоединить обжатый наконечник от провода. Если он оторвется или вы заметите какое-либо шевеление, повторите последние два шага. В остальном ваш провод правильно обжат и готов к качественному электрическому соединению.

Как обжимать кабельные наконечники с помощью обычных плоскогубцев

Вариант 1. Использование обжимных инструментов

Если у вас нет инструмента для обжима наконечников и вам необходимо присоединить кабельный наконечник к гибкому электрическому проводу, вы можете временно сделать это с помощью обычные клещи для обжима проводов.В идеале обычные обжимные клещи предназначены для обжима клеммных соединителей. Следовательно, они не подходят для обжима наконечников и, скорее всего, плохо обжаты. Тем не менее, они хороши в экстренных ситуациях.

Плохой обжим оставляет воздушные зазоры между разъемом и проводом. В этих воздушных пространствах может собираться атмосферная влага, которая в конечном итоге может вызвать коррозию как провода, так и разъема. В конечном итоге коррозия клеммы провода приводит к плохому электрическому соединению.Поэтому я бы рекомендовал этот метод только как временное решение для обжима кабельных наконечников.

Шаги

Шаг 1: Определите и подготовьте провод, который вы хотите подключить.
Начните с определения калибра провода, чтобы можно было выбрать правильный соединительный наконечник. Затем снимите изоляцию на конце провода. Около 1 см.

Шаг 2: Выберите наконечник наконечника и наденьте его на зачищенный конец провода. Убедитесь, что все жилы гибкого провода помещаются внутри трубки наконечника.Кроме того, убедитесь, что зачищенный провод полностью входит в металлическую трубку, так что изоляция на проводе касается только верхней части трубки.

Шаг 3: Обожмите клеммный блок с наконечником. Поместите наконечник в сборе между губками обжимного инструмента и начните обжимать с конца, где начинается изоляция провода. Обожмите весь путь до другого конца металлической трубки, оставляя небольшие зазоры между обжимами.

Шаг 4: Проведите испытание на растяжение, чтобы убедиться, что провод плотно удерживается на месте обжатым наконечником.

Вариант 2: Использование комбинированных плоскогубцев с обжимным пазом

Некоторые обычные плоскогубцы, такие как комбинированные плоскогубцы Milwaukee 7-в-1, имеют функцию обжима проводов. Однако кримпер предназначен для обычных штыревых соединителей, а не для наконечников. Таким образом, вы будете следовать процедуре Варианта 1 выше, чтобы обжать наконечник с помощью этих типов плоскогубцев.

Хотя обжим наконечников обычными плоскогубцами или обжимными клещами не лучший способ их обжима, он помогает устранить проблемы, связанные с подключением оголенного многожильного провода к винтовым клеммам.

Некоторые из этих проблем включают короткое замыкание оборудования из-за бродящих проводов и недостаточной площади поверхности для электрического контакта.
