Как правильно обжать клеммы на проводах. Какие инструменты нужны для качественного обжима. Какие виды клемм бывают и как их выбрать. Пошаговая инструкция по обжиму изолированных и неизолированных клемм.
Виды клемм для обжима проводов
При работе с электропроводкой часто возникает необходимость надежно соединить провода между собой или подключить их к оборудованию. Для этого используются различные виды клемм, которые обжимаются на зачищенных концах проводов. Рассмотрим основные типы клемм для обжима:
- Изолированные клеммы — имеют пластиковую изоляцию, которая защищает место соединения. Бывают кольцевые, вилочные, гильзовые.
- Неизолированные клеммы — металлические наконечники без изоляции. Требуют дополнительной изоляции места соединения.

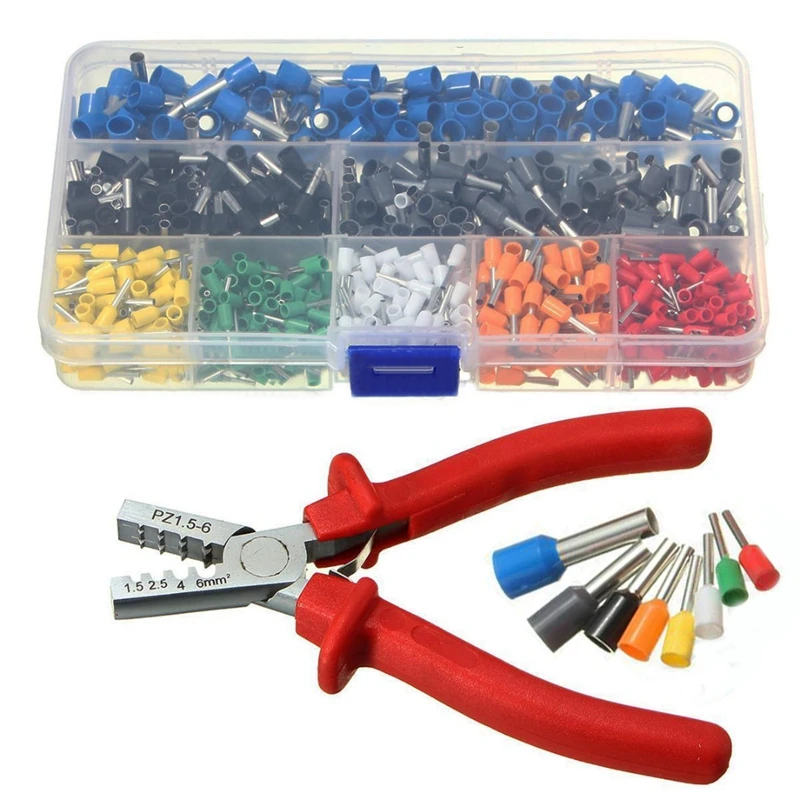

- Втулочные наконечники — для многожильных проводов, обеспечивают надежный контакт.
- Разъемные клеммы — позволяют легко соединять и разъединять провода.
- Клеммные колодки — для соединения нескольких проводов.
Выбор типа клеммы зависит от сечения провода, условий эксплуатации, требуемой надежности соединения. Для бытовой проводки чаще используются изолированные клеммы, для промышленного применения — неизолированные и втулочные наконечники.
Инструменты для обжима клемм
Качественный обжим клемм невозможен без специального инструмента. Рассмотрим основные виды обжимного инструмента:
Механические обжимные клещи
Простой и недорогой инструмент для обжима изолированных клемм. Имеют несколько гнезд для клемм разного размера. Требуют приложения значительного усилия при обжиме.
Гидравлические кримперы
Обеспечивают большое усилие обжима за счет гидравлического привода. Подходят для работы с проводами большого сечения и неизолированными клеммами. Дают очень надежное соединение.
Электрические обжимные инструменты
Работают от аккумулятора или сети. Позволяют быстро и с минимальными усилиями обжимать большое количество клемм. Удобны при масштабных монтажных работах.

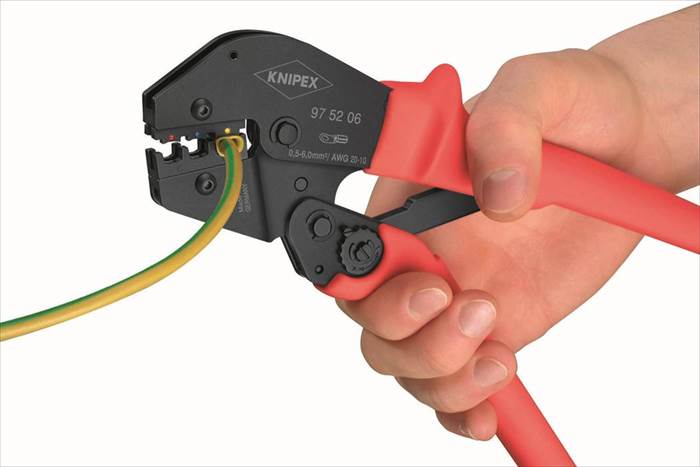

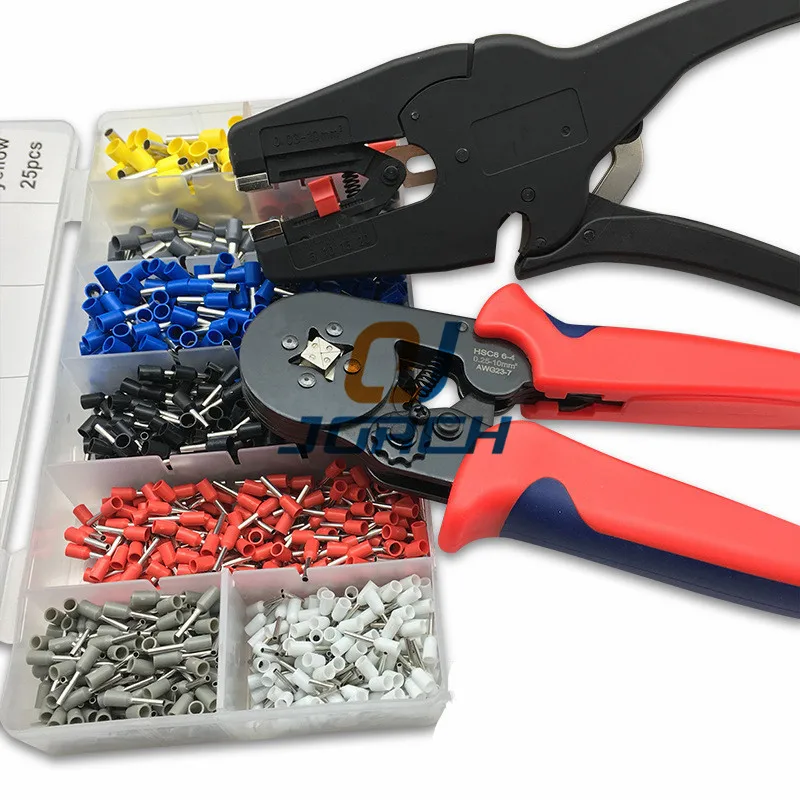

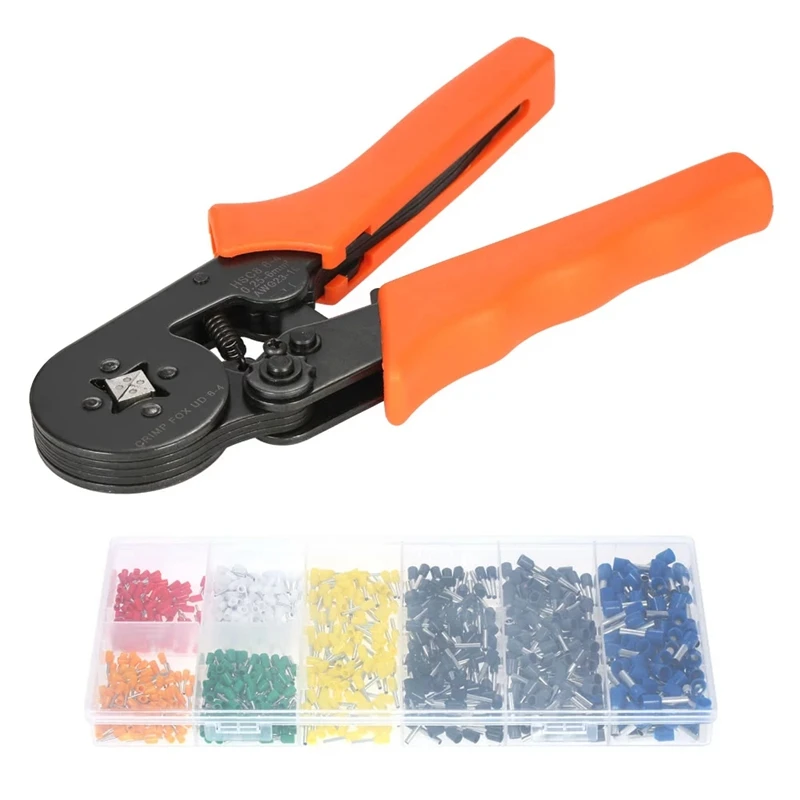

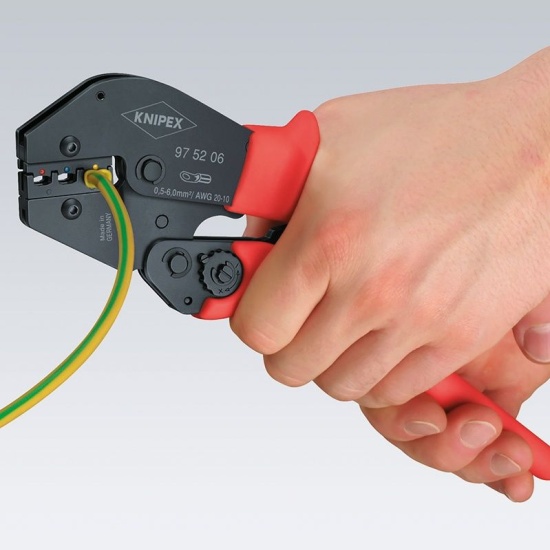

Пресс-клещи
Имеют храповой механизм, обеспечивающий необходимое усилие обжима. Дают стабильно высокое качество соединения. Рекомендуются для профессионального использования.
Для качественного обжима необходимо правильно подобрать инструмент под конкретный тип клемм. Использование универсальных обжимных клещей не всегда дает надежный результат.
Как правильно выбрать сечение провода и клемму
Для надежного электрического соединения важно правильно подобрать сечение провода и соответствующую ему клемму. Какие факторы нужно учитывать при выборе:
- Рабочий ток в цепи — определяет минимально допустимое сечение провода.
- Материал провода — для медных и алюминиевых проводов используются разные клеммы.
- Условия эксплуатации — влажность, температура, механические нагрузки.
- Тип изоляции провода — ПВХ, силикон, фторопласт и т.д.
- Количество соединяемых проводов — одиночные или групповые клеммы.
Сечение клеммы должно точно соответствовать сечению провода. Использование клемм меньшего размера может привести к перегреву и нарушению контакта. Клеммы большего размера не обеспечат надежного обжима.

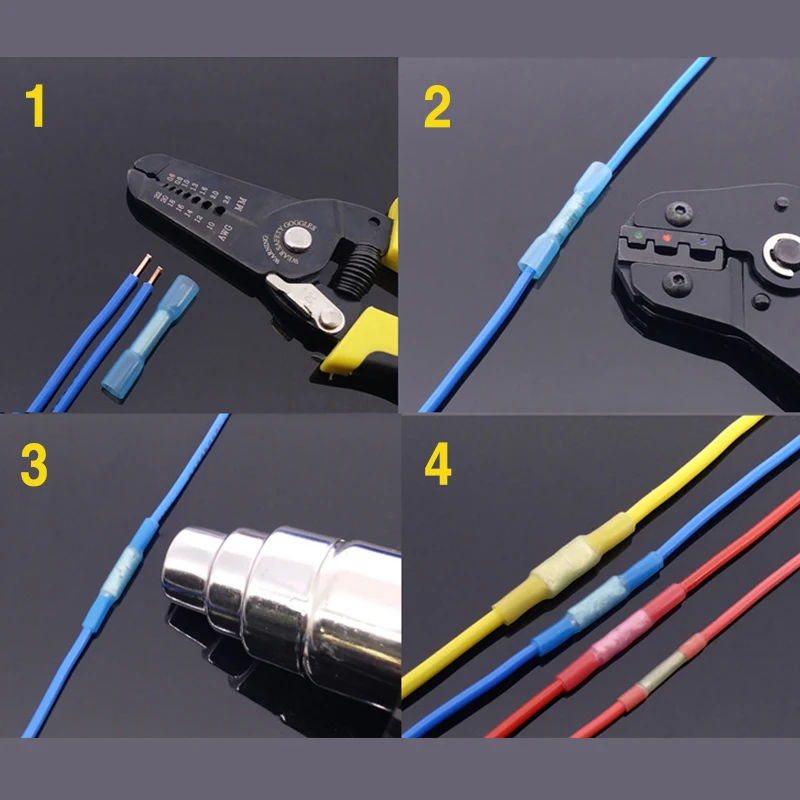

Пошаговая инструкция по обжиму изолированных клемм
Рассмотрим порядок действий при обжиме изолированных клемм на примере кольцевых наконечников:
- Зачистите изоляцию на конце провода на длину, соответствующую глубине клеммы.
- При необходимости скрутите многожильный провод.
- Наденьте на провод термоусадочную трубку для дополнительной изоляции.
- Вставьте зачищенный конец провода в клемму до упора.
- Поместите клемму в соответствующее гнездо обжимных клещей.
- Сожмите ручки клещей до упора, обеспечив полное смыкание губок.
- Проверьте качество обжима — клемма должна быть деформирована, но не раздавлена.
- Потяните за провод и клемму — соединение должно выдержать усилие.
- Надвиньте термоусадочную трубку на место обжима и усадите ее феном.
При правильном выполнении этих шагов вы получите надежное электрическое соединение с хорошей механической прочностью и изоляцией.
Особенности обжима неизолированных клемм
Обжим неизолированных клемм имеет некоторые отличия от работы с изолированными наконечниками:
- Требуется более тщательная зачистка провода от изоляции.
- Необходимо использовать обжимной инструмент с профилированными матрицами.
- Обжим выполняется в несколько этапов — сначала жилы провода, затем изоляция.
- После обжима место соединения нужно дополнительно изолировать.
- Для алюминиевых проводов применяются специальные антикоррозионные пасты.
Неизолированные клеммы обеспечивают более надежный контакт, но требуют аккуратности при монтаже. Их рекомендуется использовать для ответственных соединений в силовых цепях.
Распространенные ошибки при обжиме клемм
При самостоятельном обжиме клемм нередко допускаются ошибки, которые могут привести к ненадежному соединению. Рассмотрим основные из них:
- Неправильный выбор размера клеммы под сечение провода.
- Недостаточная длина зачистки изоляции.
- Повреждение жил провода при зачистке.
- Неполное вставление провода в клемму.
- Перекос клеммы в обжимном инструменте.
- Недостаточное усилие обжима.
- Чрезмерное усилие, приводящее к разрушению клеммы.
- Отсутствие дополнительной изоляции места обжима.
Чтобы избежать этих ошибок, внимательно соблюдайте технологию обжима и используйте качественный инструмент, соответствующий типу клемм.
Проверка качества обжима клемм
После выполнения обжима необходимо проверить качество соединения. Как это сделать:
- Визуальный осмотр — клемма должна быть равномерно обжата, без трещин и деформаций.
- Проверка усилия на разрыв — потяните за провод и клемму с усилием.
- Измерение сопротивления контакта — не должно превышать 0,1 Ом.
- Проверка изоляции места соединения.
- Тест под нагрузкой — пропустите номинальный ток через соединение.
При обнаружении дефектов обжим следует переделать. Экономия времени на проверке может привести к серьезным проблемам при эксплуатации.
Заключение
Качественный обжим клемм — важный этап монтажа электропроводки, от которого зависит надежность и безопасность всей системы. Соблюдение технологии и использование правильно подобранного инструмента позволит получить надежное соединение проводов. При отсутствии опыта лучше доверить эту работу профессионалам.
Обжимка (кримпер) для изолированных клемм. Обжимаем быстро, качественно и красиво: uncle_sem — LiveJournal
прислали мне тут из Поднебесной кримпер на обзор.
если в двух словах — кримпер годный, можно брать. сделан неплохо, жмёт хорошо. не самый дешевый, но зато жмёт нормально.
Вообще, наиболее распространены два вида клемм — изолированные и неизолированные. Ну и два вида крепления проводов к ним — обжимка и пайка.
Пайка — не самый технологичный и быстрый способ, к тому же требует жесткого крепления провода, иначе он может обломаться, ибо припой затекаем между жилами и провод теряет гибкость. Кроме того, пайка более-менее хороша в стационарных условиях, то есть за столом, ну и когда и клемма и провод новые, чистые, и хорошо лудятся неактивным флюсом. В случае старого провода, например, к вышеописанным недостаткам пайки прибавляется еще и необходимость тщательной зачистки спаиваемых поверхностей и использования активного флюса, и соответственно тщательной промывки после пайки.
Работа электрика же как правило не предполагает работу за столом, а паять клеммы или провода где-то под потолком или панелью приборов в машине — то еще удовольствие. Тем не менее в разъемах например мерседесов до w124 включительно использовалась именно пайка. но и разъемы там были специальные — потому и ходило оно долго и счастливо.
Таким образом, лично я рекомендую именно обжимку, а не пайку — это быстрее, технологичнее (окисная плёнка разрушается при сжатии), и не менее надёжно. Но. лично я предпочитаю использовать неизолированные контакты. их обжимка более надёжна, потому что продавить саму клемму непосредственно либо через слой пластика — понятно в каком случае результат будет лучше.
Тем не менее достаточно широко применяются и изолированные клеммы. Часто это вполне адекватный вариант, особенно для цепей где не требуется исключительная надёжность или влагостойкость. Ну и раз уж такие контакты применяются — то и обжимать их нужно правильно. В частности, обжимать нужно не только жилы провода, но и изоляцию, для исключения отламывания от вибрации.
Для того и существуют соответствующие кримперы. Кримперы бывают разного типа, оптимальными лично мне кажутся именно вот такие как в обзоре, с трещоткой. Другие (более простые) дают гораздо более плохой результат.
Как выяснилось из комментов люди не совсем представляют для обжимки чего именно данный кримпер. Вот поясняющая картинка. Простите, но другие клеммы я рисовать не стану, просто поймите что подходит только к таким как возле надписи «подходит». И еще точно такого же типа как справа, только желтые.
Перейдём же непосредственно к обзору данного инструмента.
Он предназначен для обжимки изолированных клемм и подходит для размеров:
0.5-1.0 мм (красный)
1. 5-2.5 мм (синий)
4.0-6.0 мм (желтый)
(цвета — это и цвет клемм и цвет маркировки на губках кримпера)
Призван заменить такое вот чудо из 90-х:
В длину он 21.5см, вес 510г:
Поставляется в блистере, на котором расписаны модели обжимок для всяких радиочастотных кабелей.
Надо полагать, что эта картонка берётся «от балды», но толку от неё в любом случае мало.
К сожалению, благодаря стараниям почты, у кримпера отбился кусочек пластика с ручки, и приклеить я его не смог ни дихлорэтаном, ни даже вюртовским суперклеем с локтайтовским праймером. Такой вот загадочный пластик. Впрочем, на работу никак не влияет, только портит внешний вид, что, конечно, досадно. Обжимка, кстати, очень хорошо лежит в руке, ручки приятные по форме, короче, эргономика на уровне. Да и металл и сборка тоже вполне хороши, никаких люфтов, виляний и изгибаний под нагрузкой. Ибо я как-то купил в оффлайне кримпер для коаксиала — это какой-то ужасный ужас. Тут же всё очень даже ок. Наличествует хвостик, позволяющий разблокировать трещотку.
Сами губки (матрицы) — сменные, крепление — винты на «плюсик», то бишь под обычную крестообразную отвертку — что удобно. С другой стороны, лично я их менять (тем более регулярно) не собираюсь, ниже будет видно почему.
Может показаться, что они какие-то кривые или грязные — но это просто масло, оно присутствует везде в знаковых количествах.
На матрицах есть маркирующее углубление. И вот тут я хочу обратить ваше внимание: они НЕ симметричны. И это вот маркирующее углубление должно приходиться на ту часть клеммы, которая обжимает жилы, а не изоляцию. Это ОЧЕНЬ важно, потому что если перевернуть — то провод недообожмется и выскочит нафиг. Я испортил пару клемм, не понимая — «как так-то?». 😉
Сами матрицы можно перевернуть кому как удобно — ну, чтобы провод в клемму можно было вставлять либо с левой стороны, либо с правой.
Результаты обжимки:
Со стороны провода не фотографировал, но пластик там обжимается тоже отлично.
проверочка:
гирька 20кг. второе фото — уже при снятой гире.
В компании «коллег»:
видосик работы:
Итоги. Кримпер понравился, обжимает хорошо. Синие клеммы, правда, пока не пробовал по причине отсутствия наличия самих клемм, а желтые — по причине отсутствия таких проводов. Но не вижу поводов ему не работать. Из минусов могу отметить, пожалуй, плохую упаковку.
Пара слоёв пупырки, вероятно, защитила бы ручки.
Докапываясь, можно также добавить, что кримперов подобного рода существует великое множество, и все они, блин, разные. В частности, матрицы от данной обжимки не подошли ни к одной из других моих обжимок. Этого, конечно, никто и не обещал, но было бы приятно.
В целом же — рекомендую, только попросите упаковать получше 😉
Обжимка (кримпер) для изолированных клемм. Обжимаем быстро, качественно и красиво
Вводная часть.
Вообще, наиболее распространены два вида клемм — изолированные и неизолированные. Ну и два вида крепления проводов к ним — обжимка и пайка.
Пайка — не самый технологичный и быстрый способ, к тому же требует жесткого крепления провода, иначе он может обломаться, ибо припой затекаем между жилами и провод теряет гибкость.
Кроме того, пайка более-менее хороша в стационарных условиях, то есть за столом, ну и когда и клемма и провод новые, чистые, и хорошо лудятся неактивным флюсом. В случае старого провода, например, к вышеописанным недостаткам пайки прибавляется еще и необходимость тщательной зачистки спаиваемых поверхностей и использования активного флюса, и соответственно тщательной промывки после пайки. Работа электрика же как правило не предполагает работу за столом, а паять клеммы или провода где-то под потолком или панелью приборов в машине — то еще удовольствие. Тем не менее в разъемах например мерседесов до w124 включительно использовалась именно пайка. но и разъемы там были специальные — потому и ходило оно долго и счастливо.
Таким образом, лично я рекомендую именно обжимку, а не пайку — это быстрее, технологичнее (окисная плёнка разрушается при сжатии), и не менее надёжно. Но. лично я предпочитаю использовать неизолированные контакты. их обжимка более надёжна, потому что продавить саму клемму непосредственно либо через слой пластика — понятно в каком случае результат будет лучше.
Тем не менее достаточно широко применяются и изолированные клеммы. Часто это вполне адекватный вариант, особенно для цепей где не требуется исключительная надёжность или влагостойкость. Ну и раз уж такие контакты применяются — то и обжимать их нужно правильно. В частности, обжимать нужно не только жилы провода, но и изоляцию, для исключения отламывания от вибрации. Для того и существуют соответствующие кримперы. Кримперы бывают разного типа, оптимальными лично мне кажутся именно вот такие как в обзоре, с трещоткой. Другие (более простые) дают гораздо более плохой результат.
Как выяснилось из комментов люди не совсем представляют для обжимки чего именно данный кримпер. Вот поясняющая картинка. Простите, но другие клеммы я рисовать не стану, просто поймите что подходит только к таким как возле надписи «подходит». И еще точно такого же типа как справа, только желтые.
Перейдём же непосредственно к обзору данного инструмента.
Он предназначен для обжимки изолированных клемм и подходит для размеров:
0.
1. 5-2.5 мм (синий)
4.0-6.0 мм (желтый)
(цвета — это и цвет клемм и цвет маркировки на губках кримпера)
Призван заменить такое вот чудо из 90-х:
В длину он 21.5см, вес 510г:
Поставляется в блистере, на котором расписаны модели обжимок для всяких радиочастотных кабелей. Надо полагать, что эта картонка берётся «от балды», но толку от неё в любом случае мало.
К сожалению, благодаря стараниям почты, у кримпера отбился кусочек пластика с ручки, и приклеить я его не смог ни дихлорэтаном, ни даже вюртовским суперклеем с локтайтовским праймером. Такой вот загадочный пластик. Впрочем, на работу никак не влияет, только портит внешний вид, что, конечно, досадно. Обжимка, кстати, очень хорошо лежит в руке, ручки приятные по форме, короче, эргономика на уровне. Да и металл и сборка тоже вполне хороши, никаких люфтов, виляний и изгибаний под нагрузкой. Ибо я как-то купил в оффлайне кримпер для коаксиала — это какой-то ужасный ужас.
Сами губки (матрицы) — сменные, крепление — винты на «плюсик», то бишь под обычную крестообразную отвертку — что удобно. С другой стороны, лично я их менять (тем более регулярно) не собираюсь, ниже будет видно почему.
Может показаться, что они какие-то кривые или грязные — но это просто масло, оно присутствует везде в знаковых количествах.
На матрицах есть маркирующее углубление. И вот тут я хочу обратить ваше внимание: они НЕ симметричны. И это вот маркирующее углубление должно приходиться на ту часть клеммы, которая обжимает жилы, а не изоляцию. Это ОЧЕНЬ важно, потому что если перевернуть — то провод недообожмется и выскочит нафиг. Я испортил пару клемм, не понимая — «как так-то?». 😉
Сами матрицы можно перевернуть кому как удобно — ну, чтобы провод в клемму можно было вставлять либо с левой стороны, либо с правой.
Результаты обжимки:
Со стороны провода не фотографировал, но пластик там обжимается тоже отлично.
В компании «коллег»:
Плохонькое видео работы:
Подведём итоги. Кримпер понравился, обжимает хорошо. Синие клеммы, правда, пока не пробовал по причине отсутствия наличия самих клемм, а желтые — по причине отсутствия таких проводов. Но не вижу поводов ем не работать. Из минусов могу отметить, пожалуй, плохую упаковку. Пара слоёв пупырки, вероятно, защитила бы ручки.
Докапываясь, можно также добавить, что кримперов подобного рода существует великое множество, и все они, блин, разные. В частности, матрицы от данной обжимки не подошли ни к одной из других моих обжимок. Этого, конечно, никто и не обещал, но было бы приятно.
В целом же — рекомендую, только попросите упаковать получше 😉
UPD: добавляю фото проверки на прочность. гиря 20кг. второе фото — уже при снятой гире.
Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Как обжимать проводные клеммы и стыковые соединители
04.08.20 — Zoro Staff
Что такое проводные клеммы? Существуют различные типы проводных или обжимных клемм. Обычно они используются для подключения одного провода к электрическому устройству, нескольких проводов к одному устройству или для соединения одного или нескольких проводов вместе. В прошлом это можно было сделать с помощью изоленты или пайки, но сейчас пайка в большинстве случаев не лучше, чем обжим, благодаря развитию технологий.
Что такое проводной терминал?
Если конец провода не подключен должным образом, он все равно может генерировать сигнал, что иногда приводит к нежелательным искажениям, которые могут вызвать проблемы с вашими электрическими устройствами. Клеммы для проводов имеют один или несколько слотов, которые можно использовать для вставки конца электрического провода.
После вставки и обжима в клемму подключенные провода становятся более гибкими в том смысле, что их можно «подключать» или «отключать» от нескольких устройств. Для обжима проводного наконечника рекомендуется использовать специальный обжимной инструмент.
Как обжать провод?
Зачем нужен обжимной инструмент? Хотя может показаться, что вы можете обжимать провода плоскогубцами, реальная физика обжимных соединений немного сложнее. Преимущество обжимных соединений в том, что они газонепроницаемы. Кроме того, они очень устойчивы к вибрации и тепловому удару благодаря упругому натяжению, вызванному постоянным усилием обжима многожильных или собранных проводов.
С помощью обжимного инструмента металлические стержни проводного наконечника охватывают многожильный или собранный провод, заставляя провод эффективно растягиваться или распрямляться, прежде чем он снова сжимается в сотовую форму, что приводит к так называемому холодному сварному шву. . Холодная сварка — это процесс сварки в твердом состоянии, который напоминает пайку, но не требует тепла или расплавленной фазы.
Использование обжимного инструмента помогает гарантировать, что проводная клемма оборачивается вокруг проводов, чтобы соединить их и сформировать это соединение, используя изогнутый зуб и закругленный край для охвата проводов вместо простого сплющивания плеч.
Разница между проводным наконечником и стыковым соединителем
Что такое обжимные или стыковые соединители и чем они отличаются от проводных наконечников? Стыковые соединители, также называемые стыковыми соединителями, соединяют провода вместе вместо того, чтобы подключать провода к какому-либо электрическому устройству. В то время как проводные клеммы могут подключать несколько проводов к одному устройству, стыковые соединители предназначены для защиты соединения между двумя или более проводами друг с другом.
Как обжимать изолированные провода в клеммах?
Если у вас нет инструмента для зачистки проводов или обжимного инструмента и вы пытаетесь использовать стыковой соединитель для соединения проводов друг с другом, вы можете вместо этого использовать ответвительный соединитель.
Ответвительные соединители — это тип проводных клемм, которые работают без предварительной зачистки провода. Чтобы использовать разъем ответвления, вставьте изолированный провод и приложите усилие, чтобы зафиксировать его на месте. Существует специальный тип плоскогубцев, упрощающий защелкивание соединителя, но это не обязательно, поскольку некоторые обжимные инструменты также имеют эту дополнительную функцию.
Создание надлежащих соединений между электрическими проводами и устройствами важно для обеспечения надлежащего функционирования и предотвращения перекрестных каналов или искажения сигнала. Неправильное подключение также может привести к другим повреждениям или травмам. Использование терминалов также может быть более эффективным и экономичным.
Соответствие требованиям и пригодность продукта
Информация о продукте, содержащаяся в данном руководстве, предназначена только для общих информационных целей. Такие заявления о продукте не являются рекомендацией продукта или заявлением относительно уместности, точности, полноты, правильности или актуальности предоставленной информации.
Информация, представленная в этом руководстве, не заменяет использование вами каких-либо инструкций производителя, технических руководств по продукту или других доступных вам профессиональных ресурсов или консультантов. Всегда читайте, понимайте и следуйте всем инструкциям производителя.
Как обжимать разъемы проводов, используемые в автоматах для игры в пинбол, FAST Pinball Skill Guide
Автор Джейкоб Корд
В какой-то момент вам нужно будет обжать кабель, будь то подключение разъемов новой платы FAST, ремонт или добавление разъемов к вашим игровым устройствам.
Обычно провода игровых устройств, таких как ласты, рогатки и т. д., припаиваются непосредственно к ним. Когда вы большой магазин, производящий одни и те же машины в массовом порядке, это лучший способ. Но если вы собираете машину дома в своем гараже, вы можете пройти через множество итераций своего дизайна, вырезая несколько игровых полей по мере улучшения своей игры, и вы обнаружите, что замена игрового поля — это большая работа, которая только становится больше из-за необходимости отпаивать или обрезать провода, чтобы удалить устройства.
Вы, конечно, можете это сделать, но вам следует хотя бы подумать о добавлении разъемов к вашим устройствам. После пайки разъем сделает процесс замены на новое игровое поле намного проще.
Существует множество видов обжимных инструментов. Мне нравится стиль ниже, потому что он охватывает широкий диапазон размеров в одном инструменте. Кримперы серии Engineer PA также очень хороши. Если вы внимательно посмотрите на отверстие, вы увидите шишку в форме сердца. Когда вы сжимаете инструмент, чтобы сделать обжим, этот выступ направляет две стороны разъемов, чтобы завернуть их обратно и захватить провод, который вы обжимаете. Получается отличная связь. Существуют также более дорогие обжимные клещи с храповым механизмом, которые обеспечивают правильное давление на обжим, и хотя ими очень удобно пользоваться, они, конечно, не нужны для того, что мы делаем.
Разъемы Molex
имеют пластиковый корпус с наружной и внутренней резьбой, а также штыревые штыри и втулки с внутренней резьбой, которые вставляются внутрь корпуса для завершения соединителя.
Процесс опрессовки штифтов и гильз с наружной и внутренней резьбой одинаков. Возьмите за привычку использовать разъемы с разным количеством контактов (и, возможно, размерами) для разных частей. Наличие двух одинаковых разъемов Molex для соленоида и переключателя может вызвать некоторую путаницу. Я использую 3-контактный разъем для соленоидов (оставив центральный контакт пустым) и 2-контактный разъем для переключателей. Я покупаю свои разъемы Molex от McMaster-Carr, 2- и 3-контактные штыри 0,062, гильзы и корпуса.
Если вы добавляете разъемы к своим устройствам, вам может быть проще сначала обрезать и обжать все провода. Отрежьте несколько проводов длиной около 3 дюймов.
Есть много способов зачистки проводов, и вы часто будете делать это, когда будете собирать автомат для игры в пинбол. Я рекомендую пару автоматических инструментов для зачистки проводов. Есть несколько стилей, но мне очень подходят эти:

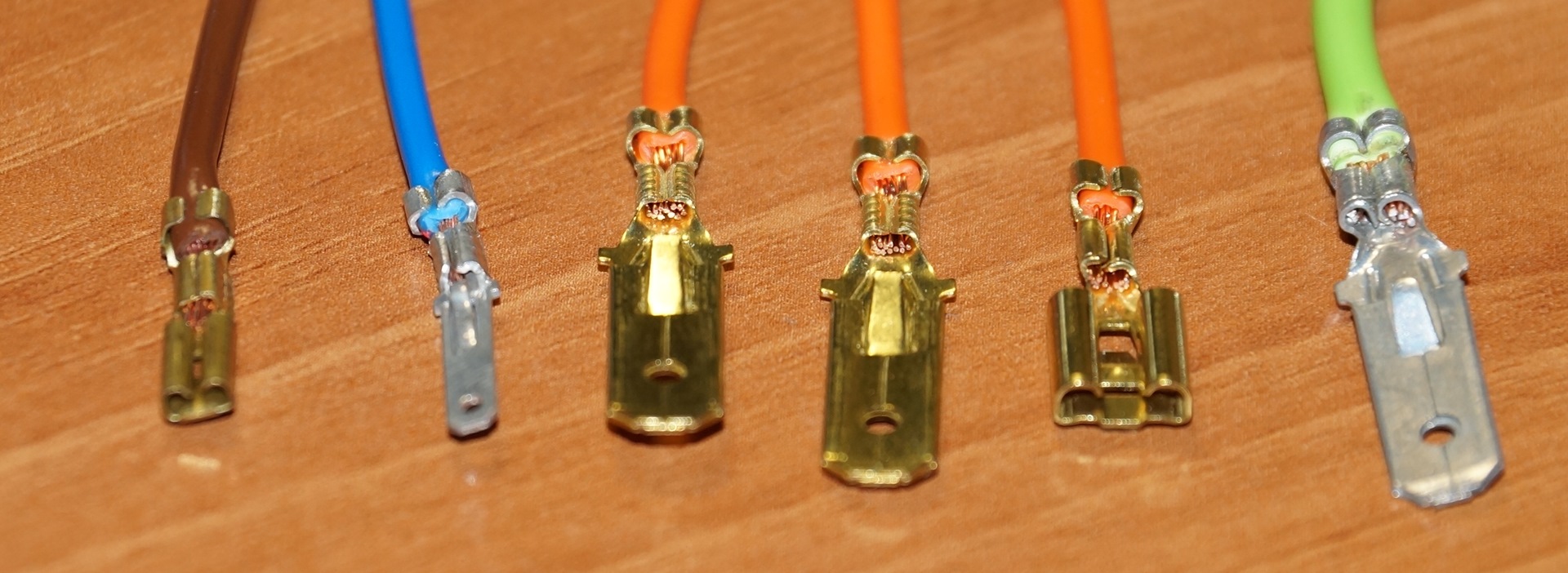

Втулки и штифты Molex имеют два фланца, которые необходимо обжать.
Первый, внутренний фланец (1) — это то, к чему вы обжимаете зачищенный провод. Второй, внешний фланец (2) обхватывает оболочку кабеля. Важно правильно зачистить провод и обрезать его.
Ваши инструменты для зачистки проводов, вероятно, оставят слишком много проводов, а гильзы и штифты Molex требуют только небольшого количества оголенного участка. Если ваш провод слишком длинный, он может мешать разъему. Если он слишком короткий, он может неправильно обжиматься. Лучший способ определить правильную длину — это вложить зачищенный кабель в разъем с оболочкой на своем месте (2) и обрезать провод сразу за концом его обжимной секции (1). Он часто бывает очень коротким, ⅛ дюйма или меньше, в зависимости от размера разъема.
Штифты и гильзы, которые я использую, трудно вставить в обжимной инструмент, потому что они слишком растянуты. Я обычно сжимаю их, пока они не станут параллельными, как вы можете видеть здесь:
.
Всегда сначала следует обжимать внутренние жилы, а затем оболочку.
Я считаю, что проще всего зачистить провод, затем скрутить его несколько раз, чтобы все жилы были вместе, затем обрезать провод и, наконец, обжать его. Фланцы должны указывать на сердцевидную часть обжимного инструмента, так как именно это заставляет фланцы закручиваться и удерживать провод. Я считаю, что проще всего поместить разъем в инструмент и аккуратно удерживать его на месте, готовый к обжиму. Затем свободной рукой вставляю проволоку и сжимаю инструмент.
Я повторяю процесс с изоляционной оболочкой (в немного большем месте обжима), чтобы закончить.
Хорошо обжатое соединение не разорвется, если потянуть за провод, удерживая штифт или гильзу. Если ваш провод тянется, вы должны попробовать обжать с более низким значением. Некоторые люди также припаивают их, но имейте в виду, что если вы решите это сделать, вы должны быть осторожны, чтобы не увеличить размер штифта или втулки, поскольку они могут больше не поместиться в корпусе. Кроме того, если вы решите добавить припой, делайте это ПОСЛЕ того, как вы сделаете обжимное соединение, а не «лужите» провода до этого.
Почему? Поскольку лужение проводов берет гибкий пучок жил и по существу «замораживает» их в форме круга, что мешает поведению обжимного штифта, который предназначен для сдавливания проводов, что увеличивает прочность удержания и электрическую площадь поверхности.
После того, как штифт или гильза были обжаты проводом, зачистите другой конец и припаяйте его к соответствующему месту на игровом поле, не забывая соединить синий провод с плюсом. (Информацию о цветах проводов см. в стандартах проводов FAST Pinball.) Часто бывает проще залудить провод, прежде чем припаивать его к разъему, который вы не можете обернуть вокруг или через него.
Чтобы определить положительную сторону соленоида, присмотритесь, и вы, вероятно, увидите небольшой диод (обычно 1N4004 или 1N4007). Сторона диода с полосой (слева на этом рисунке) является положительной стороной, к которой должно подключаться питание. Отрицательная сторона должна быть подключена к соответствующему контакту на плате FAST I/O.
Я рекомендую придерживаться стандарта цвета проводки, в данном случае синий провод, несущий 48 вольт к положительной стороне, и зеленый провод, соединяющий отрицательную сторону с платой FAST.
Если на вашем соленоиде нет диода, самое время его добавить. Вы можете выровнять полосу с любой стороны и припаять ее к клеммам вместе с новыми проводами.
После того, как провода будут надежно припаяны, вы можете вставить штырьки или гильзы в корпус разъема. Нажимайте до тех пор, пока не почувствуете, что он встал на место со щелчком. Убедитесь, что вы всегда устанавливаете провода в разъемы одинаково.
Существует отличное руководство по соединителям Molex, которые используются в пинболе. примерно с 2005 года! В настоящее время он доступен здесь.
