Как собрать мощный фонарь на светодиодах. Как собрать мощный светодиодный фонарь своими руками: пошаговая инструкция

Как создать корпус для светодиодного фонаря. Какие компоненты необходимы для сборки мощного фонаря. Как правильно установить светодиод и драйвер. Как собрать все элементы воедино и получить рабочий фонарь.

Необходимые компоненты для сборки мощного светодиодного фонаря

Для создания мощного светодиодного фонаря своими руками потребуются следующие компоненты:

• Корпус (алюминиевая трубка с центральным алюминиевым сердечником)
• Чип светодиода мощностью 100 Вт
• Отражатель и линза
• Драйвер для светодиода на 100 Вт
• Литий-полимерный аккумулятор (4S 3300 мАч)
• Выключатель, потенциометр, резисторы
• Термопаста
• Эпоксидный клей
• Провода и припой

Выбор качественных компонентов — залог создания надежного и эффективного фонаря. Особое внимание стоит уделить мощному светодиоду и подходящему драйверу.

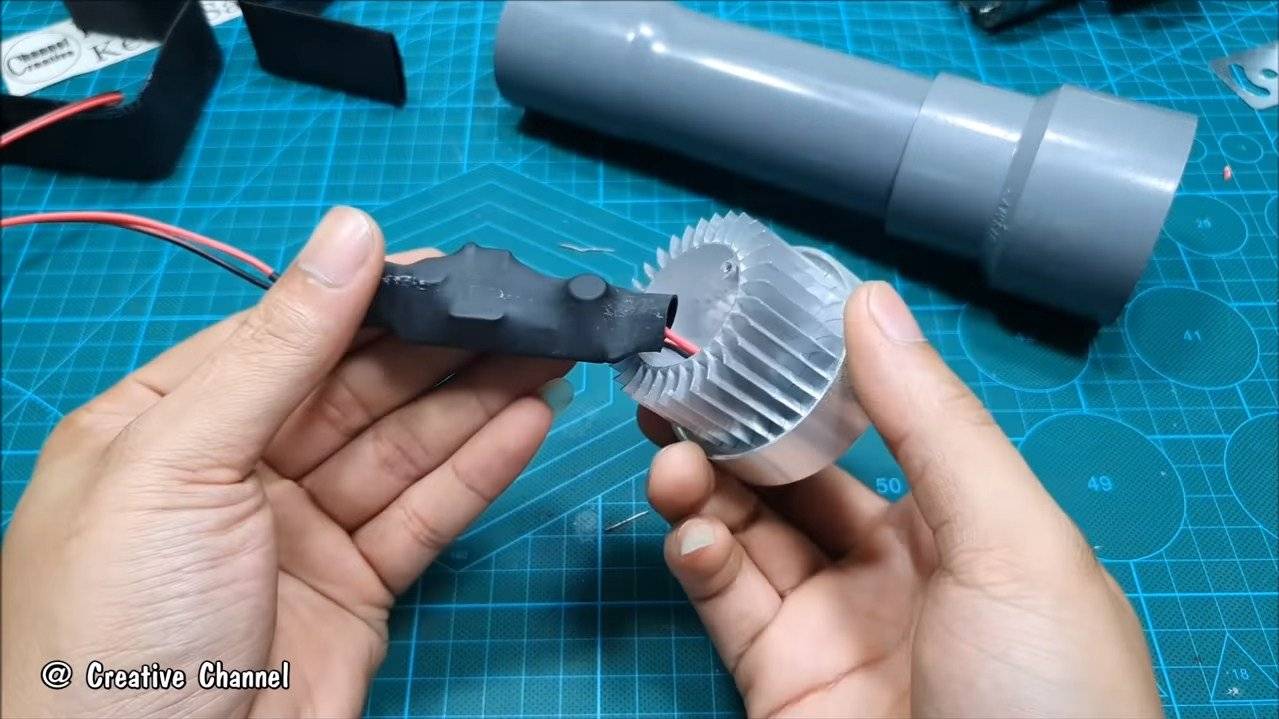

Изготовление корпуса фонаря

Корпус играет важную роль не только в эстетике, но и в функциональности фонаря. Как правильно изготовить корпус?

• Используйте алюминиевую трубку подходящего диаметра
• Добавьте центральный алюминиевый сердечник для лучшего отвода тепла
• Изготовьте переднюю и заднюю крышки на 3D-принтере из ABS-пластика
• Предусмотрите отверстия для элементов управления и вентиляции

Грамотно спроектированный корпус обеспечит эффективное охлаждение светодиода и удобство использования фонаря.

Установка и подключение светодиода

Правильная установка светодиода критически важна для его работы и долговечности. Как это сделать?

1. Нанесите тонкий слой термопасты на радиатор
2. Прикрепите светодиод к радиатору винтами, обеспечив плотный контакт
3. Приклейте отражатель и линзу с помощью эпоксидного клея
4. Припаяйте провода к контактам светодиода

Качественная термопаста и надежное крепление обеспечат эффективный отвод тепла от светодиода.

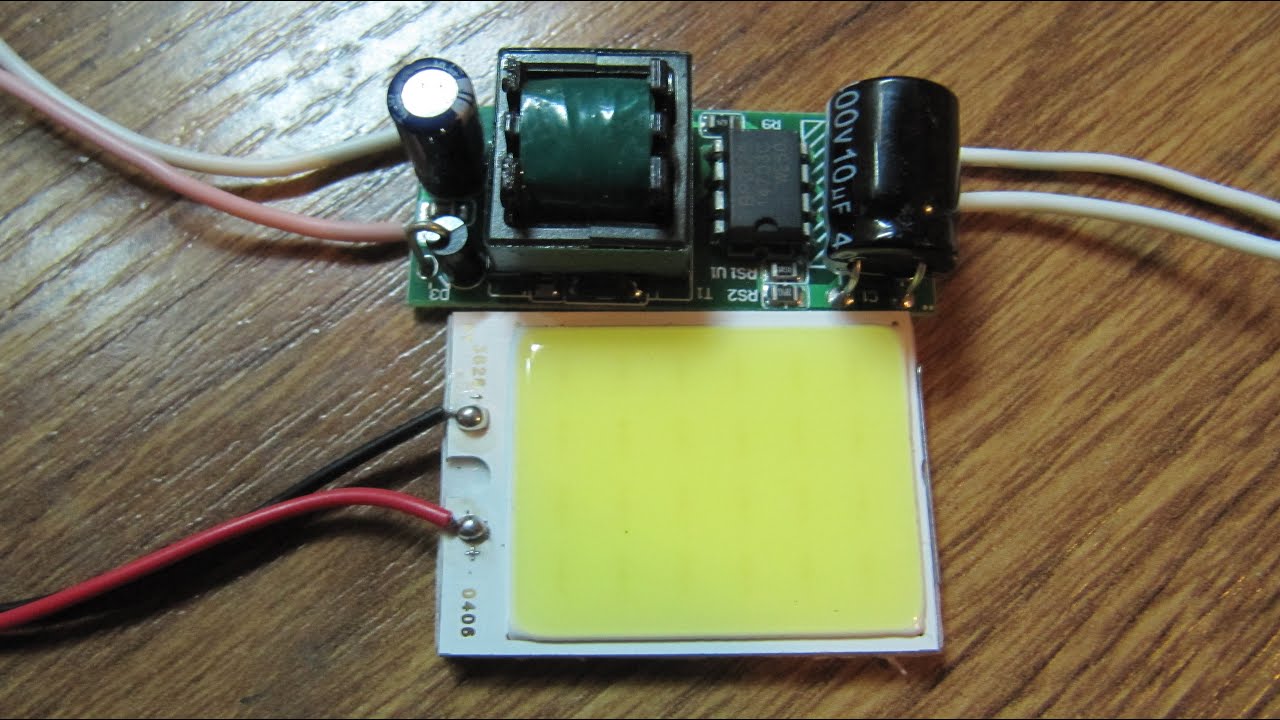

Выбор и настройка драйвера светодиода

Драйвер регулирует подачу тока на светодиод, обеспечивая его стабильную работу. Как выбрать и настроить драйвер?

• Выберите повышающий DC-DC драйвер мощностью не менее 100 Вт
• Для регулировки яркости модифицируйте драйвер по приложенной схеме
• Установите максимальное напряжение на подстроечном резисторе
• Проверьте, чтобы максимальный ток не превышал характеристики светодиода

Правильно настроенный драйвер обеспечит оптимальную работу светодиода и продлит срок его службы.

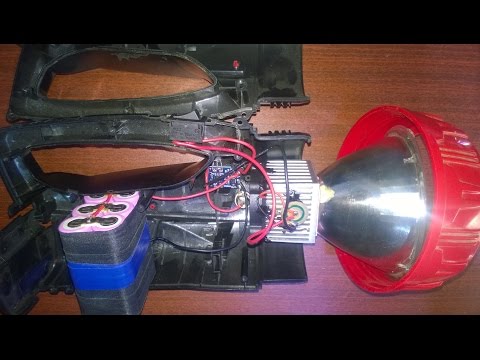

Сборка и подключение компонентов фонаря

На этапе сборки все элементы соединяются в единую конструкцию. Как правильно собрать фонарь?

1. Разместите драйвер внутри корпуса, оставив место для аккумулятора
2. Установите потенциометр для регулировки яркости
3. Смонтируйте выключатель на корпусе
4. Соедините выключатель последовательно с положительным проводом аккумулятора
5. Подключите все компоненты согласно электрической схеме

Аккуратность и внимание к деталям при сборке гарантируют надежную работу фонаря.

Тестирование и настройка готового фонаря

После сборки необходимо провести тщательное тестирование. Как проверить работу фонаря?

• Включите фонарь и проверьте работу светодиода на разных режимах яркости
• Измерьте температуру корпуса после нескольких минут работы
• Проверьте герметичность всех соединений
• Протестируйте время работы от полностью заряженного аккумулятора

Тщательное тестирование позволит выявить и устранить возможные недочеты в конструкции фонаря.

Меры безопасности при использовании мощного светодиодного фонаря

Мощный светодиодный фонарь требует осторожного обращения. Какие меры безопасности необходимо соблюдать?

• Не направляйте луч фонаря в глаза себе и окружающим
• Используйте защитные очки при работе с фонарем на максимальной мощности
• Не оставляйте включенный фонарь без присмотра
• Следите за температурой корпуса во время длительного использования
• Храните фонарь в недоступном для детей месте

Соблюдение этих простых правил обеспечит безопасное использование мощного светодиодного фонаря.

Преимущества самодельного светодиодного фонаря

Создание фонаря своими руками имеет ряд преимуществ. Какие плюсы у самодельного фонаря?

• Возможность точной настройки под свои нужды
• Экономия средств по сравнению с покупкой готового аналога
• Глубокое понимание принципов работы устройства
• Удовлетворение от создания полезного предмета своими руками
• Возможность дальнейшей модернизации и улучшения конструкции

Самостоятельная сборка фонаря позволяет получить уникальное устройство, максимально отвечающее вашим потребностям.

Возможные проблемы и их решение

При сборке и использовании самодельного фонаря могут возникнуть некоторые проблемы. Как их решить?

• Светодиод не работает: проверьте правильность подключения и исправность драйвера
• Фонарь быстро разряжается: используйте аккумулятор большей емкости или оптимизируйте энергопотребление
• Корпус сильно нагревается: улучшите систему охлаждения, добавив радиатор или вентилятор
• Нестабильная яркость: проверьте настройки драйвера и качество контактов

Большинство проблем решается путем тщательной проверки всех соединений и компонентов.

Области применения мощных светодиодных фонарей

Мощные светодиодные фонари находят применение во многих сферах. Где они могут быть полезны?

• Поисково-спасательные операции
• Спелеология и исследование пещер
• Ночная фото- и видеосъемка
• Освещение больших открытых пространств
• Сигнальные и аварийные системы

Высокая яркость и эффективность делают светодиодные фонари незаменимыми в ситуациях, требующих мощного портативного освещения.

Сравнение самодельного фонаря с коммерческими аналогами

Как самодельный фонарь соотносится с готовыми решениями? Рассмотрим основные отличия:

• Стоимость: самодельный фонарь обычно дешевле при сопоставимых характеристиках
• Надежность: зависит от качества сборки, может уступать профессиональным моделям
• Гарантия: отсутствует у самодельных устройств
• Возможности модификации: значительно выше у самодельного фонаря
• Уникальность: самодельный фонарь можно сделать по индивидуальному проекту

Выбор между самодельным и коммерческим фонарем зависит от ваших навыков, бюджета и конкретных требований к устройству.

пошаговая инструкция сборки прожектора своими руками

Хотите сделать мощный и симпатичный светодиодный фонарь своими руками? Тогда этот проект для вас!

Посмотрите видео, в котором раскрыты все особенности этого проекта, а также пройдитесь по шагам до конца статьи, чтобы ознакомиться с частью «как это делается». Для более глубокого понимания проекта, я рекомендую вам посмотреть как видео, так и тексто-графическую часть инструкции.

Шаг 1: Корпус и детали

Чтобы создать переносной светодиодный фонарь, вам понадобятся:

• Корпус: здесь можно применить всю вашу фантазию. Корпус может быть различной формы. И конечно, вы можете сделать корпус для своего самодельного ручного сверхмощного фонарика, просто скопировав мой вариант. Я использовал алюминиевую трубку и центральный алюминиевый сердечник для отведения тепла. Очень важно, чтобы чип светодиода охлаждался, именно поэтому я установил его на такой большой кусок металла. Так что спокойно используйте мои идеи по изготовлению корпуса, они детально рассмотрены в видео. Передняя и задняя крышки, а также ручка напечатаны на 3D принтере из ABS. Я не буду прилагать файлы для 3D печати, так как они были подготовлены для трубки моего диаметра, и вы легко сможете сами сделать 3D-модели заглушек для ваших трубок.
• Чип для 100W светодиода, отражатель, линза.
• 100W драйвер для светодиода — поищите повышающий драйвер постоянного тока для светодиодов («step up constant voltage led driver» для поиска на зарубежных сайтах).
• Литий-полимерный аккумулятор (я использовал 4S 3300mAh).
• Мелкая электроника (выключатель, потенциометр, резисторы).

Шаг 2: Установка светодиода

1. Установите светодиод на радиатор, используя термопасту и винты.
2. Приклейте отражатель и линзу при помощи эпоксидки.
3. Припаяйте на светодиод провода, соединяющие его с драйвером.

Совет: если ваш радиатор недостаточно велик, вы можете использовать активное охлаждение в виде вентилятора. Соедините вентилятор напрямую с источником питания после выключателя.

Шаг 3: Драйвер светодиода

Выберите повышающий DC-DC драйвер, который может держать ток мощностью минимум 100W. Если вы хотите менять яркость дальнобойного фонарика, то используйте приложенную схему для его доработки. После апгрейда, установите максимальный вольтаж на подстроечном резисторе. Максимальный вольтаж должен быть таким же, какой указан у производителя чипа светодиода. Также проверьте ток чипа вольтажа — на максимуме он может выдавать более 100W. Если так, то установите максимальный ток немного ниже, таким образом, вы не превысите 100W при полностью открытом подстроечном резисторе и полностью заряженном аккумуляторе.
А еще вы можете выбрать драйвер постоянного тока и настроить его.

Шаг 4: Подгоняем и соединяем

Вставьте драйвер в трубку (или в ваш собственный корпус). Оставьте место для аккумулятора
Установите потенциометр подстроечного резистора. Установите на корпус выключатель и последовательно соедините его с плюсовым проводом аккумулятора.

Шаг 5: Итог

Поместите аккумулятор в трубку, закройте её (или ваш собственный корпус). Всё готово. Включайте ваш мощный прожектор-фонарь и развлекайтесь!

Более подробные детали сборки можно найти в видео.

Оглавление

• Шаг 1: Корпус и детали
• Шаг 2: Установка светодиода
• Шаг 3: Драйвер светодиода
• Шаг 4: Подгоняем и соединяем
• Шаг 5: Итог

пошаговая инструкция сборки прожектора своими руками

Хотите сделать мощный и симпатичный светодиодный фонарь своими руками? Тогда этот проект для вас!
Посмотрите видео, в котором раскрыты все особенности этого проекта, а также пройдитесь по шагам до конца статьи, чтобы ознакомиться с частью «как это делается». Для более глубокого понимания проекта, я рекомендую вам посмотреть как видео, так и тексто-графическую часть инструкции.

Шаг 1: Корпус и детали

Чтобы создать переносной светодиодный фонарь, вам понадобятся:

• Корпус: здесь можно применить всю вашу фантазию. Корпус может быть различной формы. И конечно, вы можете сделать корпус для своего самодельного ручного сверхмощного фонарика, просто скопировав мой вариант. Я использовал алюминиевую трубку и центральный алюминиевый сердечник для отведения тепла. Очень важно, чтобы чип светодиода охлаждался, именно поэтому я установил его на такой большой кусок металла. Так что спокойно используйте мои идеи по изготовлению корпуса, они детально рассмотрены в видео. Передняя и задняя крышки, а также ручка напечатаны на 3D принтере из ABS. Я не буду прилагать файлы для 3D печати, так как они были подготовлены для трубки моего диаметра, и вы легко сможете сами сделать 3D-модели заглушек для ваших трубок.
• Чип для 100W светодиода, отражатель, линза.
• 100W драйвер для светодиода — поищите повышающий драйвер постоянного тока для светодиодов («step up constant voltage led driver» для поиска на зарубежных сайтах).
• Литий-полимерный аккумулятор (я использовал 4S 3300mAh).
• Мелкая электроника (выключатель, потенциометр, резисторы).

Шаг 2: Установка светодиода

1. Установите светодиод на радиатор, используя термопасту и винты.
2. Приклейте отражатель и линзу при помощи эпоксидки.
3. Припаяйте на светодиод провода, соединяющие его с драйвером.

Совет: если ваш радиатор недостаточно велик, вы можете использовать активное охлаждение в виде вентилятора. Соедините вентилятор напрямую с источником питания после выключателя.

Шаг 3: Драйвер светодиода

Выберите повышающий DC-DC драйвер, который может держать ток мощностью минимум 100W. Если вы хотите менять яркость дальнобойного фонарика, то используйте приложенную схему для его доработки. После апгрейда, установите максимальный вольтаж на подстроечном резисторе. Максимальный вольтаж должен быть таким же, какой указан у производителя чипа светодиода. Также проверьте ток чипа вольтажа — на максимуме он может выдавать более 100W. Если так, то установите максимальный ток немного ниже, таким образом, вы не превысите 100W при полностью открытом подстроечном резисторе и полностью заряженном аккумуляторе.
А еще вы можете выбрать драйвер постоянного тока и настроить его.

Шаг 4: Подгоняем и соединяем

Вставьте драйвер в трубку (или в ваш собственный корпус). Оставьте место для аккумулятора
Установите потенциометр подстроечного резистора. Установите на корпус выключатель и последовательно соедините его с плюсовым проводом аккумулятора.

Шаг 5: Итог

Поместите аккумулятор в трубку, закройте её (или ваш собственный корпус). Всё готово. Включайте ваш мощный прожектор-фонарь и развлекайтесь!

Более подробные детали сборки можно найти в видео.
