Что такое МР-сигнал в заключении МРТ. Как интерпретировать изменение МР-сигнала на снимках. Какие бывают виды МР-сигналов. Каково диагностическое значение МР-сигнала при различных патологиях.
Что такое МР-сигнал и как он формируется
МР-сигнал — это ключевое понятие в магнитно-резонансной томографии. Но что оно означает и как формируется этот сигнал?

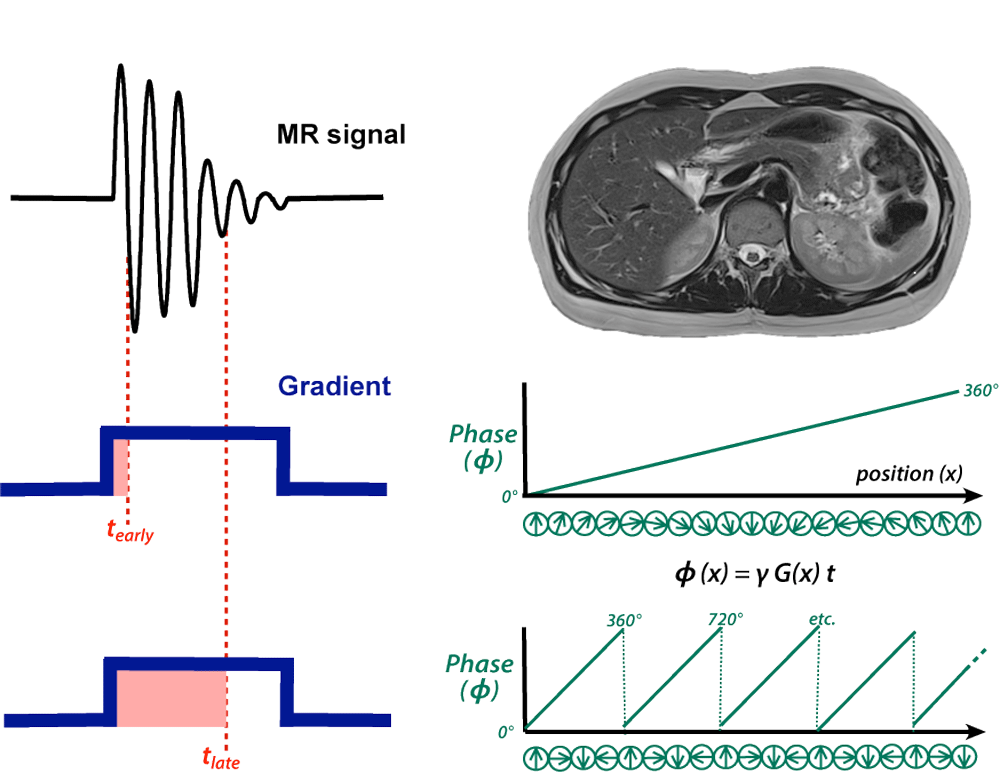

МР-сигнал представляет собой электромагнитное излучение, испускаемое тканями организма в ответ на воздействие радиочастотных импульсов во время МРТ-исследования. Его интенсивность и характеристики зависят от свойств тканей и используемых параметров сканирования.
Формирование МР-сигнала происходит следующим образом:
- Протоны водорода в тканях выстраиваются вдоль силовых линий мощного магнитного поля томографа.
- На них воздействуют радиочастотные импульсы, что приводит к возбуждению протонов.
- После прекращения импульса протоны возвращаются в исходное состояние, испуская при этом электромагнитное излучение — МР-сигнал.
- Этот сигнал улавливается катушками томографа и преобразуется в изображение.
Виды МР-сигналов и их интерпретация
При описании МРТ-снимков врачи-рентгенологи оперируют несколькими основными видами МР-сигналов:
- Изоинтенсивный — интенсивность сигнала соответствует нормальной ткани
- Гиперинтенсивный — повышенная интенсивность сигнала по сравнению с нормой
- Гипоинтенсивный — пониженная интенсивность сигнала
Как правильно интерпретировать изменения МР-сигнала? Повышение или понижение интенсивности сигнала может указывать на различные патологические процессы:
- Отек тканей часто дает гиперинтенсивный сигнал на Т2-взвешенных изображениях
- Кровоизлияния могут давать гиперинтенсивный сигнал в острой фазе и гипоинтенсивный — в хронической
- Опухоли часто имеют неоднородный МР-сигнал из-за различных компонентов в своей структуре
Диагностическое значение МР-сигнала при различных патологиях
Характер изменения МР-сигнала имеет важное значение для диагностики многих заболеваний:
Рассеянный склероз
Очаги демиелинизации при рассеянном склерозе обычно дают гиперинтенсивный сигнал на Т2-взвешенных изображениях и FLAIR. Это позволяет выявлять даже небольшие бляшки на ранних стадиях заболевания.
Инсульт головного мозга
В острой фазе ишемического инсульта наблюдается повышение интенсивности МР-сигнала на диффузионно-взвешенных изображениях. Это помогает диагностировать инсульт в первые часы после появления симптомов.
Опухоли
Большинство опухолей имеют неоднородный МР-сигнал из-за наличия участков некроза, кровоизлияний, кистозных полостей. Характер сигнала помогает предположить гистологический тип опухоли.
Особенности интерпретации МР-сигнала на разных типах изображений
Важно понимать, что интенсивность МР-сигнала зависит от типа взвешенности изображения:
Т1-взвешенные изображения
На Т1-ВИ жидкость дает гипоинтенсивный (темный) сигнал, а жировая ткань — гиперинтенсивный (светлый). Эти изображения хорошо отображают анатомические структуры.
Т2-взвешенные изображения
На Т2-ВИ жидкость и отек тканей дают гиперинтенсивный (светлый) сигнал. Эти изображения лучше выявляют патологические изменения.
FLAIR
Режим FLAIR подавляет сигнал от свободной жидкости, что позволяет лучше визуализировать патологические очаги, расположенные рядом с ликворными пространствами.
Факторы, влияющие на интенсивность МР-сигнала
На интенсивность МР-сигнала могут влиять различные факторы:
- Содержание воды в тканях
- Концентрация протонов водорода
- Наличие парамагнитных веществ (например, продуктов распада гемоглобина)
- Скорость кровотока
- Диффузия молекул воды
Понимание этих факторов помогает правильно интерпретировать изменения МР-сигнала при различных патологических состояниях.
Ограничения в интерпретации МР-сигнала
При анализе МР-сигнала важно учитывать некоторые ограничения:
- Изменения сигнала часто неспецифичны и могут наблюдаться при разных патологиях
- На интенсивность сигнала влияют параметры сканирования и мощность томографа
- Возможно наличие артефактов, искажающих истинную картину
Поэтому интерпретация МР-сигнала всегда должна проводиться с учетом клинической картины и данных других методов исследования.
Заключение
МР-сигнал является ключевым понятием в магнитно-резонансной томографии. Его правильная интерпретация позволяет выявлять различные патологические изменения в тканях и органах. Однако для корректного анализа МР-сигнала необходимо учитывать множество факторов и ограничений метода. Только комплексный подход обеспечивает точную диагностику на основе данных МРТ-исследования.
