Что такое линейный стабилизатор AMS1117. Каковы его основные технические характеристики. Для каких устройств подходит AMS1117. Какие преимущества имеет этот стабилизатор перед аналогами. Как правильно подключить и использовать AMS1117.
Что представляет собой стабилизатор напряжения AMS1117
AMS1117 — это линейный стабилизатор напряжения с малым падением напряжения (LDO — Low-Dropout Regulator), выпускаемый компанией Advanced Monolithic Systems. Данный стабилизатор предназначен для обеспечения стабильного выходного напряжения при изменении входного напряжения или нагрузки.
Основные характеристики AMS1117:
- Выходное напряжение: доступны версии на 1.2В, 1.8В, 2.5В, 3.3В, 5.0В
- Максимальный выходной ток: до 1А
- Входное напряжение: до 15В
- Низкое падение напряжения: типично 1.1В при токе 800мА
- Защита от перегрева и короткого замыкания
- Корпус SOT-223
AMS1117 широко применяется в портативной электронике, системах питания микроконтроллеров, модулях для Arduino и других устройствах, требующих стабильного питающего напряжения.
Технические характеристики и параметры AMS1117
Рассмотрим подробнее основные технические параметры стабилизатора AMS1117:
- Выходное напряжение: доступны фиксированные версии на 1.2В, 1.8В, 2.5В, 3.3В, 5.0В, а также регулируемая версия AMS1117-ADJ
- Максимальный выходной ток: до 1А при правильном охлаждении
- Входное напряжение: от 4.75В до 15В (зависит от требуемого выходного напряжения)
- Падение напряжения: типично 1.1В при токе 800мА
- Точность выходного напряжения: ±1%
- Защита от перегрева с отключением при 160°C
- Защита от короткого замыкания по выходу
- Рабочий температурный диапазон: от -40°C до +125°C
- Корпус SOT-223 размером 6.5 x 3.5 x 1.6 мм
Как видно из характеристик, AMS1117 обеспечивает стабильное выходное напряжение в широком диапазоне входных напряжений и нагрузок, что делает его универсальным решением для многих применений.
Области применения стабилизатора AMS1117
Благодаря своим характеристикам, AMS1117 находит применение во многих областях электроники:
- Питание микроконтроллеров и процессоров в портативных устройствах
- Стабилизация напряжения в модулях для Arduino и других платформ разработки
- Источники питания для аналоговых схем, требующих низкого уровня шумов
- Преобразование напряжения в телекоммуникационном оборудовании
- Стабилизаторы в зарядных устройствах для мобильных гаджетов
- Источники опорного напряжения в измерительных приборах
AMS1117 особенно востребован в портативной электронике, где важны компактные размеры и низкое энергопотребление. Его способность обеспечивать стабильное напряжение при малом падении напряжения позволяет эффективно использовать заряд аккумуляторов.
Преимущества использования AMS1117 перед аналогами
Стабилизатор AMS1117 имеет ряд преимуществ по сравнению с другими подобными решениями:
- Низкое падение напряжения (около 1.1В) позволяет эффективно использовать входное напряжение
- Высокая точность выходного напряжения (±1%) обеспечивает стабильную работу питаемых устройств
- Встроенная защита от перегрева и короткого замыкания повышает надежность
- Компактный корпус SOT-223 удобен для применения в портативных устройствах
- Широкий выбор фиксированных напряжений и наличие регулируемой версии
- Низкий ток покоя (около 5мА) способствует экономии энергии
- Доступная цена при хороших характеристиках
Эти преимущества делают AMS1117 популярным выбором среди разработчиков электроники, особенно для проектов с ограниченным бюджетом или пространством на плате.
Схема подключения и использования AMS1117
Для правильной работы AMS1117 необходимо соблюдать несколько правил при его подключении:
- Входное напряжение должно быть как минимум на 1.5В выше требуемого выходного напряжения
- Необходимо использовать входной и выходной конденсаторы для стабильной работы
- При больших токах нагрузки рекомендуется обеспечить дополнительное охлаждение
- Для регулируемой версии AMS1117-ADJ необходимо правильно рассчитать резистивный делитель
Типовая схема включения AMS1117 выглядит следующим образом:
- Входной вывод (IN) подключается к источнику питания через конденсатор 10мкФ
- Выходной вывод (OUT) соединяется с нагрузкой и шунтируется конденсатором 22мкФ
- Вывод GND подключается к общему проводу схемы
При соблюдении этих правил AMS1117 обеспечит стабильное питание для вашего устройства.
Сравнение различных версий AMS1117
Стабилизатор AMS1117 выпускается в нескольких версиях с разными выходными напряжениями. Рассмотрим их особенности:
- AMS1117-1.2: обеспечивает выходное напряжение 1.2В, подходит для питания ядер современных процессоров
- AMS1117-1.8: выходное напряжение 1.8В, часто используется в мобильных устройствах
- AMS1117-2.5: выдает 2.5В, применяется в некоторых типах памяти и интерфейсах

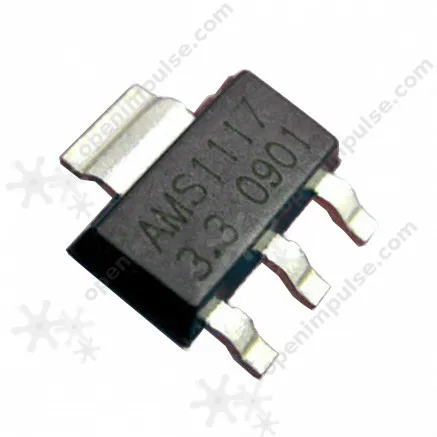

- AMS1117-3.3: наиболее популярная версия, обеспечивает стандартное напряжение 3.3В для многих микроконтроллеров

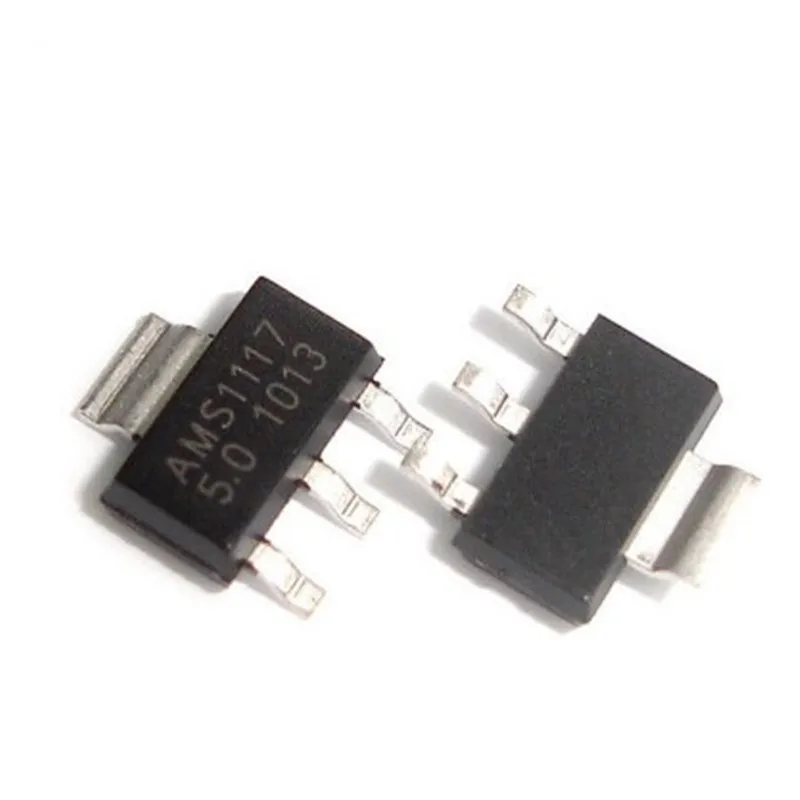

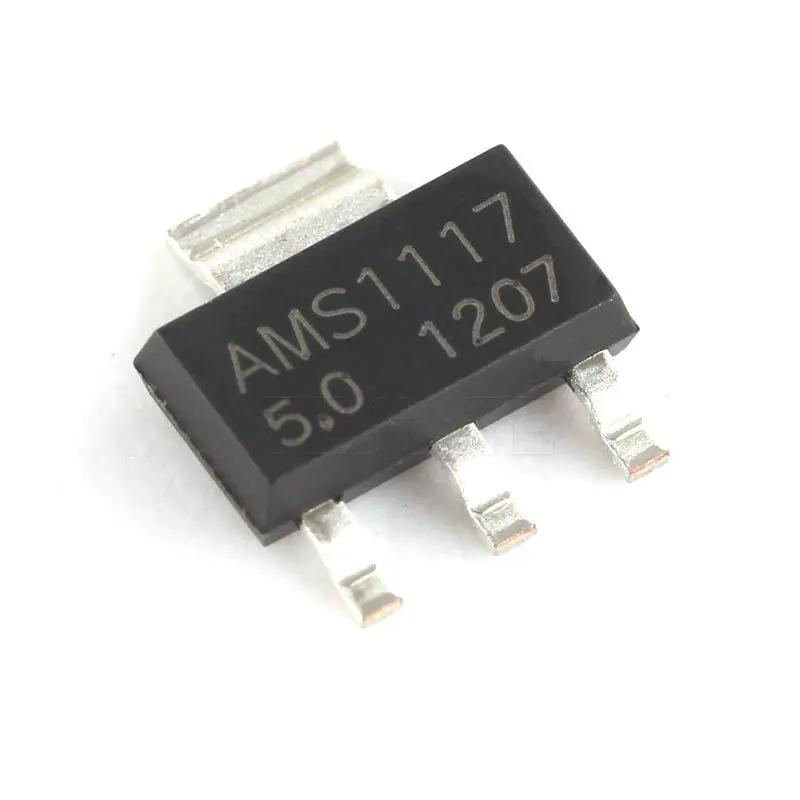

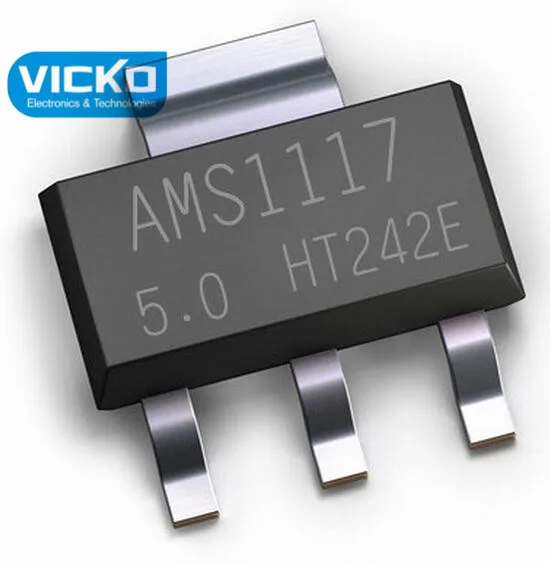

- AMS1117-5.0: выходное напряжение 5В, совместимо со стандартом USB

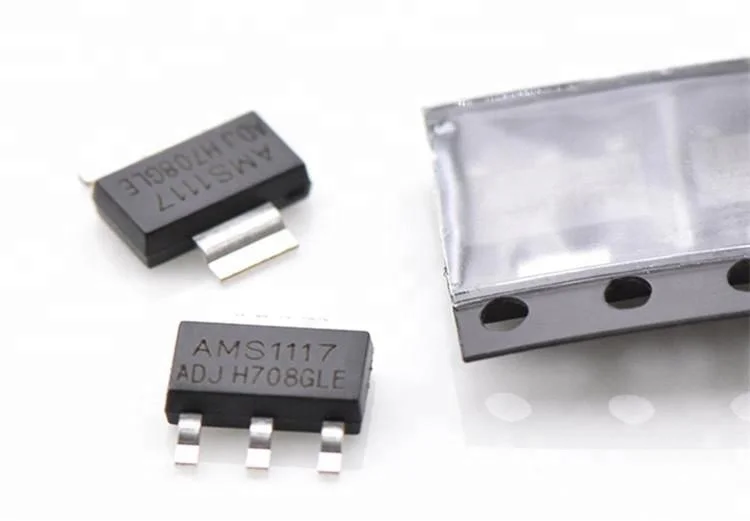

- AMS1117-ADJ: регулируемая версия, позволяет настроить выходное напряжение от 1.25В до 13.8В
Выбор конкретной версии зависит от требований вашего проекта. Например, AMS1117-3.3 отлично подойдет для питания большинства микроконтроллеров, а AMS1117-ADJ предоставит гибкость в настройке напряжения.
Особенности использования AMS1117 в проектах с Arduino
AMS1117 часто применяется в проектах на базе Arduino для стабилизации напряжения питания. Вот несколько советов по использованию этого стабилизатора с Arduino:
- AMS1117-3.3 можно использовать для создания стабильного источника 3.3В для датчиков и периферийных устройств
- AMS1117-5.0 подойдет для питания Arduino Uno или других плат, работающих от 5В
- При использовании AMS1117 с Arduino важно учитывать общее энергопотребление проекта
- Для проектов с повышенным энергопотреблением рекомендуется обеспечить дополнительное охлаждение стабилизатора
- AMS1117-ADJ позволяет создать регулируемый источник питания для экспериментов с Arduino
Правильное применение AMS1117 в проектах Arduino поможет обеспечить стабильную работу всех компонентов и избежать проблем, связанных с нестабильным питанием.
Типичные ошибки при использовании AMS1117
При работе с AMS1117 разработчики иногда допускают ошибки, которые могут привести к некорректной работе или выходу стабилизатора из строя. Рассмотрим наиболее распространенные из них:
- Недостаточная разница между входным и выходным напряжением, что приводит к нестабильной работе
- Отсутствие или неправильный выбор входных и выходных конденсаторов
- Превышение максимально допустимого входного напряжения (15В)
- Попытка получить от стабилизатора ток, превышающий его возможности
- Недостаточное охлаждение при работе с большими токами нагрузки
Избегая этих ошибок, вы сможете обеспечить надежную и долговременную работу AMS1117 в вашем устройстве.
линейный стабилизатор AMS1117-5.0 — Элград
Корзина
Избранное
Оповещения
Кабинет
ДОСТАВКА И ОПЛАТАПОКУПАТЕЛЮЧАТЫ
Каталог —
Встраиваемые модули
линейный стабилизатор AMS1117-5.0
Общая цена
80 р.
В корзину
Добавить в избранное
Артикул:117809
Производство:China(Китай)
Страна:КИТАЙ
В наличии
Описание

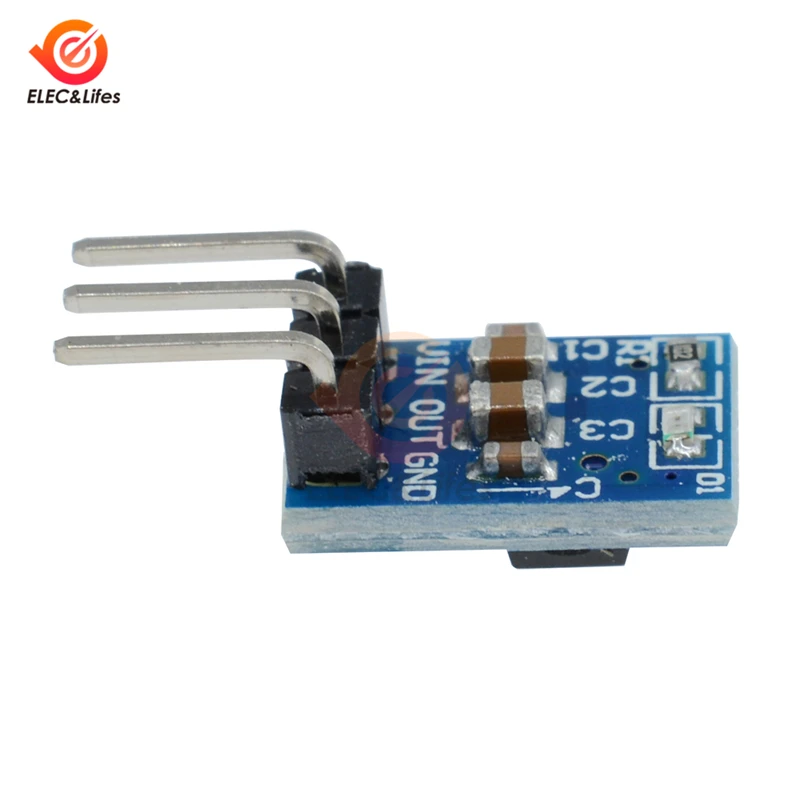

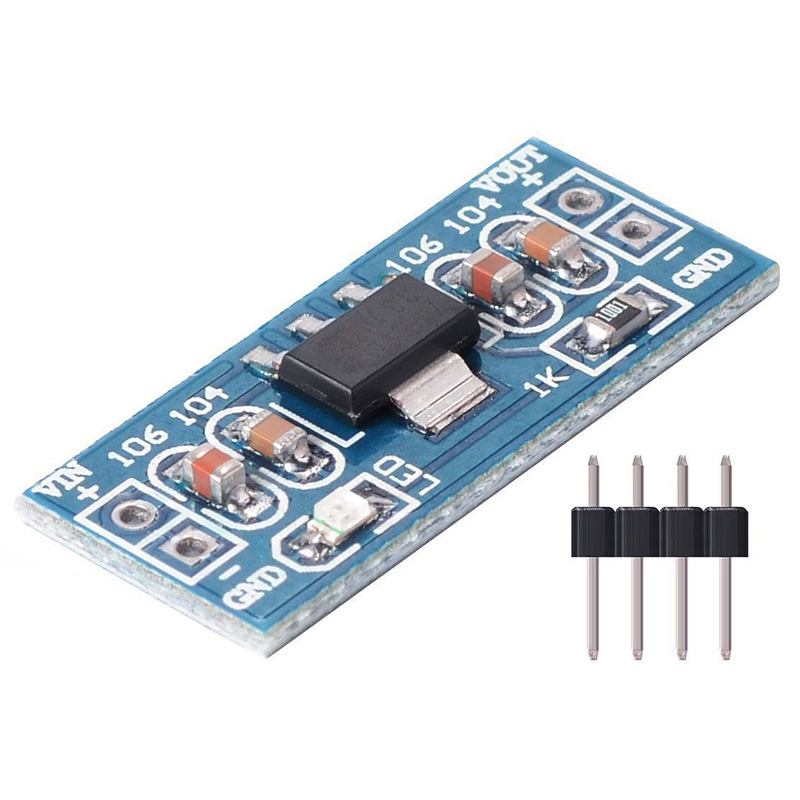

Модуль для Arduino с чипом AMS1117-5.0 представляет собой линейный стабилизатор с выходным напряжением 5В. Стабилизатор обладает низким уровнем пульсаций и обеспечивает выходной ток 0.8 А. Линейный стабилизатор предназначен для работы с низкими напряжениями в цепях питания цифровой логики. В чип AMS1117-5.0 встроена защита от перегрева и короткого замыкания.

В отличие от стабилизаторов с PNP структурой, в которых до 10% от выходного тока составляет ток покоя, ток покоя AMS1117-5.0 зависит от нагрузки, что повышает его общую эффективность.
Характеристики:
Выходное напряжение 5 В
Макс. выходной ток 1А
Макс. входное напряжение 15 В
Рабочая температура -40…125 °С
Тип корпуса SOT-223
Развернуть описание
Технические параметры
| Тип | линейный стабилизатор | |
| Напряжение питания | 5 В |
