Чем отличаются провода пвс: ПВС или ВВГ: в чем разница

Содержание

Отличие между кабелем ВВГ, проводами ПВС и ШВВП

На первый взгляд кажется, что сравнение силового кабеля с проводами просто невозможно, в силу их очевидного различия, тем более предполагать их взаимозаменяемость. Но все не так однозначно в отечественной кабельной индустрии. И начать следует с того, что четкого определения и классификации кабеля и провода не было ни в Советском Союзе, не существует и до сих пор. И даже самые знаменитые справочники по электротехнике дают весьма расплывчатые и общие формулировки. Определение же кабелям и проводам дается в зависимости от их производства по ГОСТ или ТУ. А поскольку бывают случаи, когда провод от кабеля отличается только геометрией сечения, очень даже имеет смысл рассматривать случаи на их взаимозаменяемость.

Несмотря на общее медное исполнение токопроводящих жил и поливинилхлоридное изоляционное покрытие, основное различие между силовым кабелем ВВГ и проводами ПВС и ШВВП заключается в их разном классе гибкости, что в первую очередь влияет на их область применения. Провода обладают большей эластичностью и относятся к 5 классу гибкости. Силовой кабель  ВВГ менее гибкий, 1 и 2 класса. От класса гибкости зависит диаметр проволоки в токопроводящей жиле и её общее количество.

Например, в кабеле ВВГ 1 класса гибкости сечением 2,5 мм2 будет всего одна проволока диаметром 1,78 мм, в то время как в проводах ПВС и ШВВП того же сечения будет 50 проволочек, каждая диаметром 0,25 мм.

Также существует различие для кабеля и проводов в толщине изоляции и внешней оболочки.

К примеру, для кабеля ВВГ 3х2,5 толщина изоляционного слоя будет составлять 0,8 мм, оболочки —  1,5 мм.

Для провода ПВС 3х2,5 изоляционный слой будет толщиной 0,8 мм, внешней оболочки – 1,1 мм.

Для провода ШВВП 3х2,5 – слой изоляции всего 0,5 мм, внешней оболочки 0,6 мм.

Еще одно отличие – геометрия сечения. Кабель ВВГ и провод ПВС – круглого сечения, ШВВП – плоский.

Провода имеют меньший срок службы – до 10 лет, а вот ВВГ подлежит более длительной эксплуатации – до 30 лет.

К проводам менее жесткие требования, и они проходят тестирование испытательным напряжением 2 кВ, в то время как ВВГ проверяют напряжением в диапазоне от 3 до 3,5 кВ.

Также следует добавить несколько слов о качестве поливинилхлорида пластиката, который используется для кабеля, и для проводов в качестве изоляции, и о медной проволоке. Оказывается, для проводов ПВС и ШВВП не нормируются требования к выбору материала для изготовления, а именно для ПВХ и медной катанки, из которой получают проволоку. В то время, как кабель ВВГ изготавливается в соответствии с ТУ и ГОСТ. Соответственно, и качество этих проводов у недобросовестных производителей может быть очень даже сомнительным. Технологии производства отражаются и на стоимости продукции.

Сильно отличаются и диапазоны номинального рабочего напряжения, а, следовательно, и область применения данных кабеля и проводов.

ПВС и ШВВП, имеющие более тонкую изоляцию, применяются в условиях сравнительно небольшого номинального напряжения – до 380 В, поэтому их используют исключительно в бытовых целях для подключения самого разного оборудования и электроприборов, радиоаппаратуры либо в качестве удлинительных шнуров. И, в отличие от ВВГ, который используется для стационарной прокладки, они используются в малоподвижных соединениях с запасом большей гибкости.

ВВГ же, как силовой кабель, применяется для создания стационарных линий электропередач с рабочим напряжением до 1 кВ.

Понятно, что учитывая все перечисленное выше, ни о какой взаимозаменяемости кабеля и проводов не может быть и речи, уж слишком отличные эти виды кабельно-проводниковой продукции.

Компания ООО «ИнвестКабель» — наш партнёр по поставке кабельно-проводниковой продукции. Компания занимается оптовыми поставками кабеля и провода, в том числе, кабель ВВГ, кабель КВВГ, кабель АСБл, ААБл и многие другие силовые, контрольные кабели и повода. Каталог кабельной продукции компании можно посмотреть на их сайте.

.

Чем отличаются провода пвс — Мастер Фломастер

Для многих электриков может вообще показаться странным сравнение кабеля и провода, но тема является достаточно актуальной для некоторых пользователей – попробуем пролить свет на вопрос.

Для начала следует отметить конструкцию жилы. Провод ПВС имеет многожильную токопроводящую жилу, тогда как в кабеле ВВГ применяется моножила и как следствие мы имеем два разных класса гибкости. ПВС имеет класс гибкости 5 (при сечении выше 4мм2 – класс 4), а ВВГ – класс 1.

Назначение провода ПВС подразумевает способность к многократным изгибам, и он находит применение в шнурах бытовой техники, удлинителях, переносках. В свою очередь кабель ВВГ предназначен для стационарной прокладки, где гибкость нужна только в момент монтажа при соединении.

Здесь можно добавить, что срок эксплуатации ПВС — 5 лет и связано это не только с «подвижным образом жизни» данного провода. В его конструкции используется многопроволочная жила, которая со временем, имеет свойство, быстро окисляться и эффективное сечение при этом серьезно снижается. Срок службы ВВГ состоящего из моножил не менее 30 лет, а при условии правильного монтажа и эксплуатации – этот срок значительно увеличивается.

Цена изделия: ПВС имеет более сложное исполнение, чем ВВГ и как следствие более высокую стоимость.

Относительно удобства монтажа, конечно, гибкий кабель в большинстве случаев монтировать проще. Поэтому опытные электрики используют комбинированные решения, т.к. в разных случаях этапов монтажа (разделка, опрессовка, подключение) могут быть удобны оба варианта.

Для наглядного отображения проведенного сравнения удобно будет выглядеть таблица:

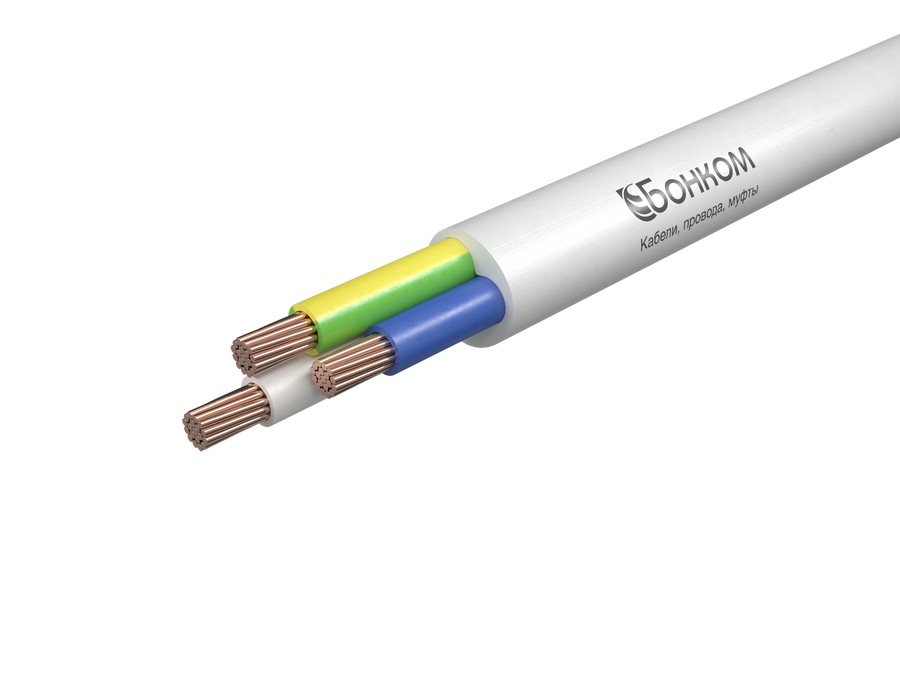

Провод ПВС

Кабель ВВГ

Многопроволочная жила

Моножила

Класс гибкости 5 (4)

Класс гибкости 1

Временная прокладка

Стационарная прокладка

Срок экспл. не менее 5 лет

Срок экспл. не менее 30 лет

Гибкость при монтаже

Удобство разделки

Отличия ПВС и ВВГ. Таблица 1

Критерий/марка кабеляПВСВВГ
ЖилаМедная мультипроволочнаяМедная моно- или мультипроволочная
Степень гибкости жилВысокая (5 класс)Средняя (1-2 класс)
Количество жил2-51-5
Сечение жил, мм20.75-2.51.5-625
ОбмоткаНетканое полотно
Рабочее напряжение, В
— переменный ток (50 Гц)380660/1000
— постоянный ток6601600/2400
Температура эксплуатации, °СОт -25 до + 40От -50 до + 50
Предельная температура нагрева жилы, °С7080
Срок службы, лет6-1030

Использование таких кабельных марок как ПВС или ШВВП, как правило, не выходит за рамки бытовой сферы, чему способствует их повышенная гибкость (5 класс), а также предельное рабочее напряжение, показатель которого ограничен 380 В переменного тока и 660 В постоянного. Соединительный провод ПВС отлично зарекомендовал себя в качестве кабеля для удлинителя, а также при прокладке в специальных коробах или межприборном монтаже.

Марка ВВГ выполняет требования промышленных стандартов и отличается расширенным температурным рабочим диапазоном, -50/+50 °С, и внушительным периодом бесперебойной эксплуатации, до 30 лет, что позволяет создавать долговечные стационарные соединения. Кабель ВВГ допускается к прокладке в блоках и на особых эстакадах, на мостах и в шахтах, внутри сухих и сырых помещений, в т.ч. под бетоном и штукатуркой, в пожаро- и взрывоопасных зонах, на суше и в водоёмах, на высоте до 4.2 км над уровнем моря и в местах с повышенной вибрацией.

Какой кабель, ПВС или ВВГ, лучше для квартиры?

Кабель, который приходит от распределительного ящика к квартирному щиту, обычно представляет собой одну из разновидностей трёхжильной марки ВВГ.

При создании стационарной разводки квартирной электросети лучше использовать кабель ВВГ, ввиду большего запаса прочности по электрическим и функциональным характеристикам. Однако при прокладке проводов в коробах и плинтусах, особенно в местах, требующих существенного изгибания изделия многие электрики работают с ПВС. Следует учитывать, что ПВС выдерживает нагрузку меньше, чем ВВГ и это непрямое назначение данного провода, хотя строгого запрета в ПУЭ на прокладку провода ПВС в квартире нет.

Какую марку, ПВС или ВВГ, лучше для дома?

Схема электроснабжения дома, в частности деревянного, имеет ряд специфических особенностей, например, относительно большую протяжённость проводки, необходимость уличной прокладки кабеля и его ввода в дом и др.

Для ввода в дом используют кабель ВВГ сечением от 16мм2 в металлической трубе.

При внутренней скрытой проводке в деревянном доме необходимо прокладывать кабель в металлических трубах. Наилучший вариант — кабель ВВГ, ПВС не запрещен, но напомним, что его основное назначения для нестационарной прокладки.

При внутренней открытой проводке на изоляторах или в кабель-канале нужен негорючий кабель с маркировкой -нг, например, ВВГнг.

Какая марка, ПВС или ВВГ лучше для улицы?

ПВХ изоляция и оболочка марки ВВГ отличается повышенной стойкостью к коррозионному влиянию окружающей среды, изделие не боится низких и высоких температур, а также их резких перепадов, хорошо противостоит воздействию прямых солнечных лучей, однако при защите гофрой от солнца прослужит намного дольше. В принципе ВВГ подходит для стационарной открытой уличной проводки.

Более подробная информация про уличную прокладку кабеля в статье «Кабель для улицы»

Материал оболочки ПВС и ВВГ одинаковый, поэтому стойкость к УФ схожая. Провод ПВС применяют для уличных переносок и подключения подвижного электрооборудования на улице, срок службы при активной эксплуатации не более 3-5 лет. При температуре ниже -25 С из-за небольшой толщины изоляции провод ПВС дубеет и может потрескаться.


Какую марку, ПВС или ВВГ, лучше применять для подключения плиты и другой бытовой техники?

Подключение бытовых электроприборов обычно осуществляется путём многократного монтажного изгибания кабеля. Кроме того, существует вероятность передавливания и растягивания соединительных и удлинительных шнуров. Поэтому для присоединения бытовой электротехники лучше использовать марку кабеля ПВС.

Сомневаетесь, что все-таки лучше ПВС или ВВГ в вашем случае?

Рекомендуем также ознакомиться с советами профессионального электромонтажника

Чем отличаются столь схожие провода и какой выбрать?

Какое отличие ШВВП от ПВС?

ШВВП – это гибкий шнур, в котором многопроволочные медные жили находятся параллельно и изолированы один от другого поливинилхлоридом. Используется для электромонтажа и присоединения электроприборов к источнику питания. Сфера применения как производство, так и быт . У данного кабеля есть разновидности, которые отличаются между собой сечением жил. Этот провод не используют для работы, где есть высокие нагрузки, поскольку его мощности для этого не хватает. Есть еще очень похожий кабель ВВП. Но основное отличие провода ШВВП от ВВП это количество жил и гибкость, если ШВВП многожильный и достаточно гибкий, то ВВП может быть одножильный и менее гибкий.

ПВС- это силовой гибкий провод, состоящий из многопроволочных изолированных поливинихлоридом медных жил, скрученных между собою. Он влагозащищеный, и имеет более прочную механическую изоляцию.Этим кабелем соединяют электроприборы и электрооборудование для подключения к электрическим сетям. Также используют в производстве и быту. Более частое его применение для организации работы бытовых приборов и освещения. С данного кабеля получаются отличные удлинители.

Для наглядности посмотрите отличие ШВВП и ПВСна рисунке

Чем отличается ПВС от ШВВП, давайте разберем.

Если смотреть визуально то основное отличее это форма- плоский и круклый. Но копнув глубже и изучив технические характеристики видно, что все же между ними есть отличия. Основный отличия приведены в сравнительной таблице(смотрите ниже). Но что же делать если по характеристикам подходит и один и второй кабель? Возможно решающим фактором станет ценовая политика. Если взять ПВС или ШВВПв которых будет количество жилодинаковое и одинаковое сечение, основное отличие между ними будет цена. Первый провод дороже потому, что его жилы скручены и происходит укрутка жил и расход меди увеличивается на 3%, а также расход оболочки у него больше, поскольку толщина изоляции больше чем у второго, от этого и рабочее напряжение составляет 600 вольт. Если при монтаже у Вас будет большое количество изгибов то, лучше работать с проводом ПВС. Цена на один и второй провод зависит так-же не только от количества жил и сечения, а еще и от того кто производитель.

А теперь разберем чем ШВВП отличается от ПВС по ТЕХНИЧЕСКИМ характеристикам

Отличие между кабелем ввг, проводами пвс и шввп

Сравнение характеристик

Чтобы понять, чем отличается шнур ШВВП от провода ПВС, давайте сравним технические характеристики.

ШВВП

(Ш-шнур, В-оболочка ПВХ, В-внешняя ПВХ-оболочка, П-плоский)

ПВС

(П-провод, В-оболочка из ПВХ, С-соединительный)

Номинальное напряжение, Вольт переменного тока 50 Гц 400 660
Диапазон сечений, кв. мм от 0,35 до 4 от 0,75 до 16 (иногда встречаются 0,5 и 25 кв. мм)
Количество жил 2 или 3 от 2 до 5
Допустимые рабочие температуры, градусов Цельсия от -25 до +50 от -50 до +50
Срок службы, лет 6 6

Изоляция у обоих проводников из ПВХ-пластиката, как наружная оболочка, так и оболочки каждой из жил. И шнур, и провод используются для подключения подвижного оборудования. Но их конструкция отличается тем, что у ШВВП жилы уложены параллельно друг другу, а наружная оболочка выполнена тонким слоем изоляции. Из-за этого у шнура плоская форма, что и указано в маркировке.

Жилы провода ПВС уже скручены между собой по всей длине, наружная оболочка выполняется с полным заполнением между жильного пространства, что даёт толстый защитный слой. Однако витая укладка жил увеличивает расход проводников и других материалов на каждый метр кабеля, а толстая внешняя оболочка увеличивает расход ПВХ – всё это приводит к увеличению конечной стоимости продукта.

Внимание: стоимость ПВС больше чем у ШВВП примерно на 30%. Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода

Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС

Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода. Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС.

Как выбрать ПВС

Описание технических характеристик позволяет подобрать изделие в соответствии с требованиями и условиями эксплуатации. Выпускают кабель длиной 10 метров, в бухтах. Стоимость за метр зависит от количества жил и сечения, качества изготовления и производителя.

В быту достаточно трехжильного провода. Его подбирают в зависимости от мощности оборудования, которое будет подключено. На рынке есть множество подделок, поэтому целесообразно самостоятельно проверить основные параметры. Чтобы не приобрести контрафактное изделие, нужно проверить сертификат соответствия.

Для промышленных целей важным является наличие заземляющей жилы. Для таких электроустановок в основном применяется четырехжильный медный кабель.

Какими нормативными документами регламентируется использование

Бытовой удлинитель

При изготовлении ПВС руководствуются требованиями ГОСТ 7399-97. Раздел включает основную информацию о сортаменте, перечень испытаний, требования безопасности. Технический стандарт регламентирует основные механические и электрические пороговые данные. Производитель может изменять отдельные конкретные цифры в указанных допустимых пределах.

В соответствии с ГОСТом провод по количеству жил может иметь 4 варианта исполнения. Площадь сечения жил варьируется от 0,75 до 16 мм2. Продукция с максимальными параметрами выпускается только кабельными заводами.

По нормам, скрутка провода 0,75–2,5 мм2 должна быть выполнена в левом направлении, без заполнителя.

Провод ПВС: расшифровка и применение

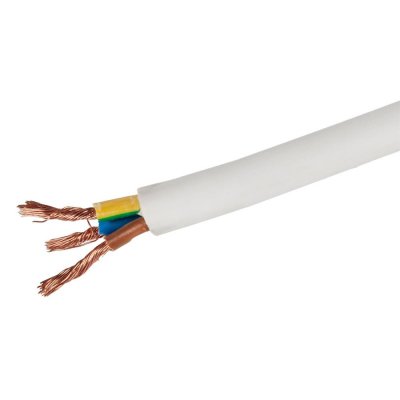

Пример маркировки провода ПВС

Является оптимальным вариантом для бытовых условий, что делает его особо популярным. Аббревиатура указывает на следующие его характеристики: «П» – провод, «В» – виниловая изоляция; «С» – соединительный. Изделие на разрезе круглое.

Есть варианты с маркировкой ПВСП. В этом случае жилы располагаются параллельно, а их форма на разрезе овальная. Его часто называют плоским. Маркировку ПВС-Т можно расшифровать, как эксплуатация в условиях повышенной сырости. Провод ПВСН обозначает, что изделие пятого класса гибкости. Отсутствие вначале буквы «А», говорит о том, что жилы медные.

  • подключение и ремонт бытовых приборов;
  • обустройство временной электропроводки в жилых и бытовых помещениях;
  • как соединительный, удлинительный кабель для разных нужд;
  • подача электроэнергии для малой сельскохозяйственной и садовой техники;
  • на производстве, для оборудования с высоким потреблением электроэнергии.

Является элементом конструкции практически всей бытовой техники и слесарного инструмента.

Какая марка, ПВС или ВВГ лучше для улицы?

ПВХ изоляция и оболочка марки ВВГ отличается повышенной стойкостью к коррозионному влиянию окружающей среды, изделие не боится низких и высоких температур, а также их резких перепадов, хорошо противостоит воздействию прямых солнечных лучей, однако при защите гофрой от солнца прослужит намного дольше. В принципе ВВГ подходит для стационарной открытой уличной проводки.

Материал оболочки ПВС и ВВГ одинаковый, поэтому стойкость к УФ схожая. Провод ПВС применяют для уличных переносок и подключения подвижного электрооборудования на улице, срок службы при активной эксплуатации не более 3-5 лет. При температуре ниже -25 С из-за небольшой толщины изоляции провод ПВС дубеет и может потрескаться.

Какой из этих проводов выбрать

Провода NYM являются образцом немецкой рациональности, но они плохо сопрягаются с другими типами. Поэтому ими нужно оснащать всё здание с нуля. Провода ВВГ и ПВС — это отечественные надежные решения, которые нет смысла сравнивать между собой, ведь они полностью идентичны. Единственное отличие в механической подвижности. Главное — смотреть на сечение, а также подбирать его на базе инженерных расчётов. Только так можно добиться правильной совместимости всех элементов.

Квартира, дом

Ввод сети зависит от размеров помещения и планируемой мощности потребления лучше выполнить кабелем необходимого сечения. Он же применяется при монтаже розеток и освещения, хотя подключение осветителей небольшой мощности можно все же выполнять мягким проводом ПВС. Жесткие концы чаще обламываются около патронов электроламп.

Если после щитка всю проводку выполнять при помощи ПВС, это потребует организации схемы распределения в доме, предполагающей использовать много групп. Каждая из них, обеспечивая меньшую мощность, сохранит баланс без риска превысить допустимую токовую нагрузку.

Оболочка ВВГ, обладая высокой прочностью, позволяет укладку непосредственно под штукатурку, она не боится возможных активных примесей строительных растворов. Отлично ложится за гипсокартонную обшивку стены, но много мучений может доставить при необходимости использовать кабельные каналы. Используется при открытой прокладке. Применение не горючего ВВГнг решает проблему прокладки в помещениях повышенной пожарной опасности.

ПВС требует обязательное наличие защиты в виде кабельного канала, гофрированной или металлической трубы. Под штукатурку прятать рискованно.

Вывод: для стационарной проводки, тем более скрытой, в помещениях лучше применять ВВГ.

Провода типа ВВГ

В отличие от предыдущего варианта его жилы являются цельными по всей длине. Это даёт гораздо большую жёсткость, что обеспечивает качественное прокладывание в стенах. По сути, это провод, являющийся кабелем. Иногда электрики называют его маленькой копией кабелей. Обычно каждая жила имеет свою собственную ПВХ оплётку, в то время как сверху находится общая оболочка, обеспечивающая жесткую фиксацию и надежную защиту от внешнего воздействия. Иногда допускается незначительный гибкий экран, существенно снижающий воздействие магнитного поля. Цельнометаллический стержень не обгорает. Он будет лежать в стене практически вечно, ведь срок использования поливинилхлорида неограничен. Перед тем, как выбрать провод ВВГ, проконсультируйтесь с профильными специалистами. Обычно граничная температура эксплуатации составляет от -50 до +50 градусов по Цельсию. При большой толщине жилы из-за отсутствия промежуточного наполнителя поверхность изделия выглядит ребристой, с неодинаковой формой по всей протяженности. Особенно это касается толстых кабелей. Многожильные решения поддерживаются только для кабелей под высокое напряжение.

Расшифровка индексов и аббревиатуру

Вся кабельная продукция обязательно должна иметь маркировку. Как правило, состоит она с ряда букв и цифр, которые определяют конструкционные особенности, назначение кабеля, материалы, с которых он состоит.

Согласно стандартам, которые приняты в ЕС, расшифровка NYM означает следующее:

  1. N (Normenleitung) – соответствие стандарту VDE
  2. Y (Isolierung der Adem aus Polyvinylchlorid) – поливинилхлорид – материал, с которого выполнена изоляция на жилах;
  3. M (Mantelleitung) – кабель, который применяется для монтажа внутри сооружений и зданий.

Расшифровка кабеля ВВГнг:

  1. В – изоляция, выполненная с ПВХ;
  2. В – оболочка, выполненная с поливинилхлорида;
  3. Г – «голый» кабель, без дополнительного бронирования.

Индексы маркировки нг(А)-LS:

  1. «нг» — не горит при групповой прокладке;
  2. (А) – по категории «А» проводник не горит (при групповой прокладке).
  3. LS- Low Smoke – с низким уровнем выделения газа и дыма.

Как выбрать качественный кабель ВВГ и АВВГ?

Сейчас найти качественный кабель достаточно сложно, ведь появляется масса небольших компаний, реализующих дешевку под видом высококлассной продукции. В связи с этим мастерам приходится быть начеку и хорошенько осматривать кабель перед покупкой и установкой.

Первое, что нужно проверять перед приобретением кабеля – это бирка и сертификат на кабель. На бирке качественного товара от проверенного производителя обязательно будет указано название самого производителя или его товарный знак, длинна изделия и дата его изготовления, штамп технического контроля и знак соответствия. Самый качественный товар делается по нормам ГОСТа.

При осмотре сертификата обязательно обратите внимание на наименование компании-изготовителя, которое должно быть полным, а также на дату истечения срока действия сертификата. Не забудьте изучить имена, подписи руководителей и печать предприятия.. Если бирка и сертификат в порядке, значит, полдела уже сделано, и мы имеем дело с фирмой, которая обладает правом на производство кабелей ВВГ и АВВГ

К сожалению, даже самые известные производители в той или иной партии решают сэкономить на материале и сделать товар худшего качества. Поэтому необходимо изучить и сам кабель.

Если бирка и сертификат в порядке, значит, полдела уже сделано, и мы имеем дело с фирмой, которая обладает правом на производство кабелей ВВГ и АВВГ. К сожалению, даже самые известные производители в той или иной партии решают сэкономить на материале и сделать товар худшего качества. Поэтому необходимо изучить и сам кабель.

Основной критерий качества, который можно проверить прямо на точке продажи – это фактическая площадь сечения жилы кабеля. Часто, экономя на материалах, производитель сильно занижает это значение, что существенно ухудшает электрическое сопротивление как кабеля ВВГ, так и кабеля АВВГ. Поэтому при выборе изделия нередко приходится вооружаться штангенциркулем и вычислять площадь сечения жилы по формуле для определения площади круга:

S=π*R2 или S=(π*D2)/4,
где D – это диаметр жилы, измеренный при помощи штангенциркуля, а R – это радиус жилы, т.е. то же значение, разделенное вдвое. Ну и π = 3,14.

Получившееся значение следует сравнить со значением, указанным на упаковке. Небольшое отличие полностью допустимо, поскольку на упаковке указана номинальная величина, но если значение более чем на 25% меньше заявленного, следует отказаться от кабеля.

Выбор правильного кабеля ВВГ и АВВГ – это серьезное дело, которое в будущем позволит вам избавиться от кучи ненужных проблем. Конечно, кроме описанных действий, перед установкой желательно проверить еще качество изоляции кабеля, а также наличие обрывов и замыканий, однако, в магазине это сделать невозможно. Поэтому стоит довольствоваться тем, что и так известно об изделии.

Кабели марок ВВГ и АВВГ являются одними из наиболее распространенных, поэтому и некачественной продукции встречается много. Главное помните, на проводке не стоит экономить и доверять непонятным несертифицированным производителям. Лучше обратиться к тем, кто не боится указать свое имя на изделии, как участники проекта «Против фальсификаций на рынке кабельной продукции».

Мы реализуем только качественные кабели, провода и муфты надежных производителей.Звоните по телефону +375 17 207-24-16 (17,18,19).

Сравнение технических характеристик

Для удобства сравнения основных технических параметров проводников и понимания, в чем разница между ними, составим таблицу сравнения главных характеристик.

Характеристика/Материал Провод ПВС Кабель ВВГ
Материал и конструкция жилы Медная многопроволочная Медная многопроволочная или цельная
Гибкость токоведущей жилы 5 класс гибкости (высокая) 1 – 2 класс гибкости (средняя)
Количество жил в проводе /кабеле От 2 до 5 От 1 до 5
Площадь сечения жилы, мм2 От 0,75 до 6 От 1,5 до 625
Допустимое напряжение эксплуатации, В
В цепях переменного тока, при частоте 50 Гц 450 Вольт 0,66 кВ или 1 кВ
В цепях постоянного тока 0,66 кВ 1,6 кВ или 2,4 кВ
Допустимая температура окружающего воздуха От -25°С до +40°С От -50°С до +50°С
Допустимая длительная температура нагрева жилы 70°С 70°С в аварийном режиме допускается кратковременный нагрев до 80°С
Нормативный срок эксплуатации От 6 лет (подвижное соединение) до 10 лет (неподвижное соединение) До 30 лет. Эксплуатационная гарантия производителя составляет 5 лет.

Чтобы разобраться, что лучше применить в той или иной ситуации, нужно провести сравнительный анализ отдельных свойств, которые являются определяющими.

Свойства токоведущей жилы. Жилы обоих рассматриваемых проводниковых изделий выполнены из меди. Провод ПВС выпускается только в мультипроволочном варианте исполнения жилы, кабель ВВГ может иметь цельную монопроволочную жилу. Существенная разница между ними заключается в классе гибкости мультипроволочных версий. По этому параметру ПВС многократно превосходит ВВГ. Благодаря этой характеристике, усталостная прочность провода при многократных изгибах значительно выше аналогичного показателя кабеля. То есть, когда речь идет о подвижных соединениях, выбор должен быть сделан в пользу ПВС. К таким соединениям относится питание нестационарных электроприборов, а также электропроводка с вилкой для включения электрооборудования в сеть.

Сечение жилы. Из таблицы видно, что диапазон сечений ВВГ значительно более широк в сторону больших значений. Применительно к выбору электропроводки для дома, квартиры или дачи, можно сказать, что проводка силовых цепей, подающих питание для духовки, для варочной панели или кондиционера, может быть выполнена только с применением кабельного изделия соответствующего сечения. Наибольшее сечение ПВС составляет 2,5мм2, что недостаточно для этих целей.

Свойства изоляции и общий срок службы. Сравнивая эксплуатационные напряжения, при которых могут работать рассматриваемые проводники, определим, чем отличается один материал от другого. Тот факт, что допустимые напряжения для кабеля выше, чем для провода, говорит о том, что при работе в одном и том же классе напряжения, запас электрической прочности изоляции кабеля выше, чем у изоляции провода. Если добавить тот факт, что срок службы ВВГ превышает аналогичный показатель ПВС минимум в три раза, можно сделать следующий вывод:

Монтаж стационарной электропроводки, особенно скрытой, целесообразней выполнять, используя кабель ВВГ. При этом лучше использовать монопроволочное исполнение жилы. Учитывая, что скрытая электропроводка укладывается на очень длительный срок, ее надежность должна быть максимально возможной. Лучше применить вариант исполнения кабеля ВВГнг с негорючей изоляцией.

Условия окружающей среды. Область допустимых температур окружающего воздуха для ВВГ существенно расширена в зону отрицательных температур в сравнении с ПВС. Это обстоятельство определяет тот факт, что выбрать для улицы следует более приспособленное для этого кабельное изделие.

Область применения

Удлинители или переноски

Основная сфера применения и предназначения обсуждаемых проводников – это удлинители. При этом если удлинитель будет использоваться в тяжелых условиях (на стройке, в гараже для подключения электроинструмента), лучше выбрать провод ПВС

В этом случае характерны частые перегибы и случайные удары и трения, поэтому важно чтобы у проводника была качественная и толстая изоляция

Если удлинитель будет проложен где-нибудь за мебелью или другим способом, где вероятность того что его придавят или произойдут другие повреждения минимальна, то вполне можно выбрать шнур ШВВП. Его удобнее будет проложить или провести в узких местах из-за меньших размеров. Такие удлинители используют, когда розетка расположена в неудобном месте, а также для подключения нескольких электроприборов установленных в одном месте, например, телевизора, медиа проигрывателя и акустической системы.

Поговорим о том, что лучше для удлинителя: провод ПВС или ШВВП. Если говорить обобщенно, то удлинитель из ПВС используется там, где вероятны частые удары или повреждения. Также он лучше подходит для подключения мощного электрооборудования, например, перфораторов, болгарок или даже каких-то технологических устройств типа тепловых пушек, при условии отсутствия прямого попадания потоков горячего воздуха или частей устройства на сам провод.

ШВВП используют для тех удлинителей, в которые не подключаются мощные приборы. Они лучше подходят для подключения небольшого кухонного оборудования, светильников, электробритв и бытовой электроники.

О том, как сделать удлинитель своими руками, мы рассказывали в статье. Ознакомьтесь с материалом, чтобы сделать надежный удлинитель для подключения бытовой техники.

Освещение и проводка

Так как скрытая и открытая проводка являются стационарными электроустановками, то под это определение уже не подходят ни провод, ни шнур. В отличие от них кабель с однопроволочными жилами типа ВВГнг специально предназначен на использование в проводке. Тем не менее часто возникает вопрос: «Можно ли использовать ШВВП или ПВС для проводки либо освещения?». Для основной проводки и подключения розеточных групп их применение не рекомендуется.

У ШВВП наружная оболочка достаточно тонкая, для прокладки в стене, хотя это можно исправить его прокладкой в ПВХ-гофре

В то же время у ПВС хоть и толстый слой изоляции, но есть интересное мнение о том, что это затруднит отдачу тепла окружающей среде токопроводящими жилами, что особенно важно при скрытой прокладке под штукатуркой

При подключении точечных светильников в подвесном потолке провода прокладываются за гипсокартонным листом, а если потолок натяжной – то по поверхности чернового потолка. В связи с многообразием дизайнерских решений по установке точек освещения по изогнутым контурам, удобнее будет использовать провода с гибкими жилами. В этих случаях будет удобным выбор ШВВП или ПВС. Но с точки зрения долговечности и механической прочности в этом случае ПВС подходит лучше.

Прокладка на улице допускается только в ПВХ-гофре, а диапазон рабочих температур лучше подходит для этой цели у провода ПВС.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Мы рассмотрели отличия ШВВП от ПВС и советы о том, какой из них выбрать для конкретных задач. Но хотим напомнить, что соединение этих проводов нужно проводить с помощью клеммников с пружинным зажимом (типа ВАГО), пайки, сварки, гильзованием. Делать скрутки категорически запрещено, а при зажиме под винт (как в розетках) жилы провода начинают рваться, из-за чего ухудшается контакт. Со временем он будет греться или вообще отгорит.

Материалы по теме:

  • Что лучше: ПВС или ВВГ
  • Клеммные колодки WAGO
  • Соединение проводов гильзами

Опубликовано:
14.09.2018
Обновлено: 14.09.2018

Конструкция и характеристики

Монтаж небольших объектов ограничивается проводниками номинального поперечного сечения до 6 мм2. Ограничим диапазон сравнения базовых параметров тремя медными жилами и четырьмя, сечением 1,5 мм2, то есть 3х1,15 и 4х1,15. Вот так они выглядят на фото.

Маркировка

  • ПВС – установочный провод (П), (В) полихлорвиниловая (виниловая, ПХВ) изоляция, соединительный (С).
  • ВВГ – силовой кабель с (В) виниловой изоляцией жилы, ПХВ оболочкой (В), нет защитного броневого покрова — голый (Г).
  • После буквенной маркировки идет цифровая, которая расшифровывает количество жил, их поперечное сечение.

Параметры

Удобнее сравнивать основные параметры, представленные таблицей. Ограничивая размеры формы, приводятся характеристики, значение которых различно у выбранных для сравнения марок проводной продукции.

Характеристики ПВС ВВГ
Номер ГОСТ ГОСТ 7399-97 ГОСТ 16442-80
Назначение Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, для изготовления шнуров удлинительных Для эксплуатации в стационарном состоянии, в том числе для прокладки на открытом воздухе
Механические
Конструкция проводника Скрученные тонкие проволоки, гибкая Монолитная, жесткая
Толщина оболочки, мм 0.8 0.9
Прочность при растяжении изоляции и оболочки относительного удлинения при разрыве – не менее, % 150 125
Ресурс стойкости к знакопеременным деформациям изгиба при номинальном напряжении, должен быть, циклов (движений), не менее: 30000 не нормируется
Масса 1 км, кг 88.5 72
Электрические
Сопротивление изоляции при 20 градусов С, на 1 км, не менее, мОм 10 12
Испытание изоляции переменным напряжением частотой 50 Гц и без погружения в воду, кВ. 2,0 в течение 5 минут 3,0 в течении 10 минут
После выдержки в воде при (20+-5) градусов С в течение 1 ч испытание переменным напряжением частотой 50 Гц в течение 15 мин, кВ 2000 не нормируется
Номинальная токовая нагрузка, на воздухе\в земле, не более, А 14/не нормируется 24/33
Температурные
Сохранять стойкость к деформации при, градусов С 70 80
Максимальная температура токопроводящей жилы при эксплуатации, градусов С 70 80
Температура эксплуатации, градусов С -25/+40 градусов -50/+50
Длительно допустимая температура нагрева жил, градусов С +70 +80
Максимально допустимая температура при токах КЗ в течении 4 сек, градусов С не нормируется +160
Допустимый нагрев жил в аварийном режиме не нормируется +80
Срок службы при ресурсе соблюдении условий эксплуатации, хранения и транспортирования, не менее, лет: 6 (10 в стационарных установках) 30

Подобие

Оба кандидата имеют много общего. Одинаков материал проводника, изоляции. Полихлорвинил, модифированный присадками, приобретает дополнительные свойства, что отражается в маркировке материала.

  • Нг – изоляция не поддерживает горения, самостоятельно затухает;
  • Нд или Ls – модификатор, препятствующий образованию дыма;
  • Т – дополнительная маркировка этим символом означает хорошую устойчивость действию плесневого грибка, гниению.

Отличие

ГОСТы прямо определяют, что ПВС – провод, а ВВГ – кабель. Рядовому потребителю различия никакого. Подрядчики огромных объектов, где сметы считают используя единые нормы расценок, предпочитают работать с кабелем. Расценки выполнения работ выше.

Конструкция жилы создает бонус проводу. Эластичность создает удобство, когда необходимы гибкие подключения бытовых приборов и промышленного оборудования. Любые временные соединения сложно выполнить жестким кабелем. «Правила устройства электрических установок» предписывают перед подключением патронов светильников, розеток, выключателей зачищенные концы перед заделкой под винт залуживать или обжимать специальными наконечниками.

Большая толщина оболочки изоляции кабеля (изоляция жил одинаковой величины) дает значительные преимущества. Больше сопротивление изоляции, значит больше предельно допустимое напряжение. Утолщенный слой позволяет без урона переносить повышенную рабочую температуру проводника, а значит, допускает увеличение токовой нагрузки эквивалентного сечения.

ПВС стоит дороже ВВГ. Разница цен, незначительная для продукции малого сечения, с увеличением его становится все ощутимее. Это объясняется более сложной технологией изготовления провода. Вытягивание большого количества тонкой проволоки, последующее свивание сложнее получения одной жилы необходимого сечения.

Кабель ВВГ в сравнении с ПВС

Таблица сравнения кабеля ВВГ и провода ПВС

Кабель ВВГ обладает неплохими качествами и сравнительно невысокой ценой. Его назначение – сети с переменным током: напряжение от 660 до 3000 В, рабочее напряжение от 1кВт до 3,5 кВт. Может иметь от 2 до 6 проводников, сечением жил 1,5 – 250 мм2.

Они имеют одинаковые медные токопроводящие жилы и поливинилхлоридную изоляцию. Основное различие в классе гибкости. ПВС эластичный и относится к 5 классу. Кабель ВВГ имеет 1 или 2 класс. От этого зависит диаметр проволоки и их количество в жиле. Например, кабель ВВГ 1 класса гибкости с сечением 2,5 мм2 может иметь всего одну проволоку 1,78 мм в диаметре. Такой же ПВС будет состоять из 50 проволочек, диаметром 0,25 мм.

Изделие отличается видом профиля. Жилы малого диаметра круглые, большого – секторные. Еще одно отличие состоит в толщине изоляционного материала и оболочки. Для кабеля толщина внутреннего слоя 0,8 мм, внешнего 1,5. Для ПВС соответственно – 0,8 и 1,1 мм.

Есть разные модификации кабеля ВВГ. Возможна скрытая проводка в помещении. Он используется для наружной прокладки. Воздушный или подземный электрокабель нуждается в дополнительной защите гофрорукавом.

Какую марку, ПВС или ВВГ, лучше для дома?

Схема электроснабжения дома, в частности деревянного, имеет ряд специфических особенностей, например, относительно большую протяжённость проводки, необходимость уличной прокладки кабеля и его ввода в дом и др.

Для ввода в дом используют кабель ВВГ сечением от 16мм2 в металлической трубе.

При внутренней скрытой проводке в деревянном доме необходимо прокладывать кабель в металлических трубах. Наилучший вариант — кабель ВВГ, ПВС не запрещен, но напомним, что его основное назначения для нестационарной прокладки.

При внутренней открытой проводке на изоляторах или в кабель-канале нужен негорючий кабель с маркировкой -нг, например, ВВГнг.

Провода типа NYM

Кабель NYM является наиболее распространенным европейским решением. Аббревиатура произошла от сложной немецкой классификации. Основное отличие этого провода от ВВГ заключается в наличии специального наполнителя, содержащего в себе все жилы. Каждая из них находится в оплётке из ПВХ, есть также общая круглая оболочка. Наполнитель изготовлен из пористого материала, препятствующего проникновению влаги. Он не подвержен воспламенению даже при коротком замыкании. Купить провод NYM можно для прокладывания в кабельных шахтах под землей. Они совершенно невосприимчивы даже к полному погружению на небольшую глубину.

Почему советуют провод пвс как акустический?

Расшифровка маркировки

По маркировке кабельной продукции можно определить характеристики проводов/кабелей. Так что не помешает знать, как расшифровывается название ПВС:

  • П — провод.
  • В — виниловая оболочка.
  • С — соединительный.

То есть, это провод в виниловой оболочке, соединительный. Если говорить проще — провод ПВС рекомендован для переносок, замены сетевых шнуров бытовой техники и другого оборудования. Использовать его для проводки (как силовой) не рекомендуют.

Жила у ПВС медная, состоит из множества жестких медных проволок. Проволока скручена в жгут с определенным шагом. При количестве жил от пяти и больше, они могут быть скручены вокруг сердечника.

Так выглядит провод ПВС

У провода ПВС двойная изоляция. Каждая жила имеет собственную защитную оболочку из винила, затем все жилы залиты общим слоем винила. Оболочка провода наложена с заполнением промежутков. Изоляция жил — цветная, соответствует цветовой маркировке. В изделии с тремя и более жилами, желто-зеленый используют для подключения к заземлению, голубой — как нейтраль, остальные жилы фазные. По условиям эксплуатации, провод ПВС может прокладываться только открыто. В штукатурку прятать нельзя, так что для внутренней проводки он не подходит. Его можно проложить открыто — в качестве ретро-проводки.

Деление проводов по классам гибкости

Вообще, сам провод ПВС гибкий (5-й класс гибкости). Минимальный радиус изгиба зависит от количества проводников и их диаметра. Самый гибкий — двужильный с тонкими проводами 2*1,0. Его радиус изгиба не менее 32,5 мм. Чем больше проводов и площадь их сечения, тем хуже гнется.

Характеристики провода ПВС

Назначение провода ПВС — для подключения электрооборудования, установленного вдалеке от внутренней проводки. Из него можно сделать переноску (удлинитель). Еще одна область применения — использовать как соединительный кабель к электрическому духовому шкафу, варочной поверхности, электроплите и любой другой бытовой технике. Сечение проводника подбирается в зависимости от максимальной мощности оборудования и типа нагрузки (220 В или 380 В).

Диаметр проводников в зависимости от мощности

Подходит он и в качестве шнуров к осветительным приборам — лампам, торшерам и т.д.  Только сечение проводов в этом случае небольшое — 0,5-1,5 мм. Срок службы провода ПВС для стационарного  подключения электрооборудования — 10 лет. Не так уж и мало. Особенно если учесть, что бытовую технику зачастую мы меняем чаще.

Провод ПВС можно использовать на улице, но не в северных регионах. Верхний предел температур около +40°C, так что летнее использование не проблема почти везде. А вот оставлять на открытом воздухе зимой можно только ближе к югу. Нижняя граница температурного диапазона зависит от материала оболочки. У одних производителей нижний предел температур -15°C, у других -25°C. Для некоторых регионов этого достаточно, для других — нет. Только один момент: на улице срок службы — не более 6 лет. При этом гарантийный срок — 2 года.

Кстати, есть специальные морозостойкие модификации. Они могут эксплуатироваться при температуре до -40°C. Такие изделия в маркировке имеют дополнительную букву «м» — ПВСм.

Масса одного метра и максимально допустимый ток

Длительно допустимый нагрев жил кабеля — до +70°C, но его лучше не допускать. Кабель и провод перегреваются, когда диаметр жилы не соответствует нагрузке. Поэтому при выборе сечения жил лучше брать с запасом — целее будет. Причем речь и не только о целостности самой проводки, но и вашего жилища.

Еще одна важная характеристика: горючесть. Провод ПВС — стойкий к распространению пламени, но только в случае одиночной его прокладки. То есть, прокладка в кабель-каналах в пожароопасных помещениях не рекомендуется.

Расшифровка маркировки

Наименование проводника расшифровывается стандартным образом как и для любых проводов.

  • Так как буква А в названии отсутствует, материал жил – медь.
  • Ш – шнур. Это тип проводников с повышенной гибкостью по сравнению с обычными проводами.
  • В – ПВХ изоляция жил.
  • В – ПВХ изоляция оболочки шнура.
  • П – плоский.

После основных символов также могут идти описания «Н», «Нг» и другие. Они указывают на дополнительные параметры шнура. К наиболее распространенным буквенным дополнениям относятся:

  • Л – луженая медь. Позволяет упростить процесс пайки. Уменьшает риск образования коррозии и других негативных явлений. Крепление – только с использованием специальных клемм, несъемная арматура для применения запрещена.
  • Т – высокая термостойкость шнура. Можно применять в условиях высокой температуры и влажности. Нельзя устанавливать под прямыми солнечными лучами из-за негативного разрушительного воздействия на поливинилхлоридную изоляцию.
  • Нг – негорючий. Имеет низкое выделение дыма и газа при горении. Также может обозначаться латинскими буквами LS.

Область применения

Удлинители или переноски

Основная сфера применения и предназначения обсуждаемых проводников – это удлинители. При этом если удлинитель будет использоваться в тяжелых условиях (на стройке, в гараже для подключения электроинструмента), лучше выбрать провод ПВС

В этом случае характерны частые перегибы и случайные удары и трения, поэтому важно чтобы у проводника была качественная и толстая изоляция

Если удлинитель будет проложен где-нибудь за мебелью или другим способом, где вероятность того что его придавят или произойдут другие повреждения минимальна, то вполне можно выбрать шнур ШВВП. Его удобнее будет проложить или провести в узких местах из-за меньших размеров. Такие удлинители используют, когда розетка расположена в неудобном месте, а также для подключения нескольких электроприборов установленных в одном месте, например, телевизора, медиа проигрывателя и акустической системы.

Поговорим о том, что лучше для удлинителя: провод ПВС или ШВВП. Если говорить обобщенно, то удлинитель из ПВС используется там, где вероятны частые удары или повреждения. Также он лучше подходит для подключения мощного электрооборудования, например, перфораторов, болгарок или даже каких-то технологических устройств типа тепловых пушек, при условии отсутствия прямого попадания потоков горячего воздуха или частей устройства на сам провод.

ШВВП используют для тех удлинителей, в которые не подключаются мощные приборы. Они лучше подходят для подключения небольшого кухонного оборудования, светильников, электробритв и бытовой электроники.

О том, как сделать удлинитель своими руками, мы рассказывали в статье. Ознакомьтесь с материалом, чтобы сделать надежный удлинитель для подключения бытовой техники.

Освещение и проводка

Так как скрытая и открытая проводка являются стационарными электроустановками, то под это определение уже не подходят ни провод, ни шнур. В отличие от них кабель с однопроволочными жилами типа ВВГнг специально предназначен на использование в проводке. Тем не менее часто возникает вопрос: «Можно ли использовать ШВВП или ПВС для проводки либо освещения?». Для основной проводки и подключения розеточных групп их применение не рекомендуется.

У ШВВП наружная оболочка достаточно тонкая, для прокладки в стене, хотя это можно исправить его прокладкой в ПВХ-гофре

В то же время у ПВС хоть и толстый слой изоляции, но есть интересное мнение о том, что это затруднит отдачу тепла окружающей среде токопроводящими жилами, что особенно важно при скрытой прокладке под штукатуркой

При подключении точечных светильников в подвесном потолке провода прокладываются за гипсокартонным листом, а если потолок натяжной – то по поверхности чернового потолка. В связи с многообразием дизайнерских решений по установке точек освещения по изогнутым контурам, удобнее будет использовать провода с гибкими жилами. В этих случаях будет удобным выбор ШВВП или ПВС. Но с точки зрения долговечности и механической прочности в этом случае ПВС подходит лучше.

Прокладка на улице допускается только в ПВХ-гофре, а диапазон рабочих температур лучше подходит для этой цели у провода ПВС.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Мы рассмотрели отличия ШВВП от ПВС и советы о том, какой из них выбрать для конкретных задач. Но хотим напомнить, что соединение этих проводов нужно проводить с помощью клеммников с пружинным зажимом (типа ВАГО), пайки, сварки, гильзованием. Делать скрутки категорически запрещено, а при зажиме под винт (как в розетках) жилы провода начинают рваться, из-за чего ухудшается контакт. Со временем он будет греться или вообще отгорит.

Лучшие производители

Мы советуем Вам при выборе самостоятельно определять сечение провода, т.к. иногда оно может отличаться от того шифра, который указан на изоляции (к примеру, вместо 2х 2.5 будет 2х2,35). В результате Вы можете стать не только обманутым, но и пострадавшим, если линия выйдет из строя при токовых перегрузках.

Если же верить отзывам в интернете, то наиболее качественным изготовителем является Кольчугинский завод.

Вот и все, что хотелось рассказать Вам о технических характеристиках провода ПВС. Надеемся, что информация была для Вас полезной и интересной!

Похожие материалы:

  • Как найти провод в стене – современные и дедовские методы поиска
  • Как правильно заменить проводку в частном доме?
  • Как определить короткое замыкание в сети?

Какую марку, ПВС или ВВГ, лучше для дома?

Схема электроснабжения дома, в частности деревянного, имеет ряд специфических особенностей, например, относительно большую протяжённость проводки, необходимость уличной прокладки кабеля и его ввода в дом и др.

Для ввода в дом используют кабель ВВГ сечением от 16мм2 в металлической трубе.

При внутренней скрытой проводке в деревянном доме необходимо прокладывать кабель в металлических трубах. Наилучший вариант — кабель ВВГ, ПВС не запрещен, но напомним, что его основное назначения для нестационарной прокладки.

При внутренней открытой проводке на изоляторах или в кабель-канале нужен негорючий кабель с маркировкой -нг, например, ВВГнг.

Это интересно: Составление схемы электропроводки в квартире и частном доме: читаем суть

Отличия ПВС и ВВГ. Таблица 1

Критерий/марка кабеля ПВС ВВГ
Жила Медная мультипроволочная Медная моно- или мультипроволочная
Степень гибкости жил Высокая (5 класс) Средняя (1-2 класс)
Количество жил 2-5 1-5
Сечение жил, мм2 0.75-2.5 1.5-625
Обмотка Нетканое полотно
Рабочее напряжение, В
— переменный ток (50 Гц) 380 660/1000
— постоянный ток 660 1600/2400
Температура эксплуатации, °С От -25 до + 40 От -50 до + 50
Предельная температура нагрева жилы, °С 70 80
Срок службы, лет 6-10 30

Использование таких кабельных марок как ПВС или ШВВП, как правило, не выходит за рамки бытовой сферы, чему способствует их повышенная гибкость (5 класс), а также предельное рабочее напряжение, показатель которого ограничен 380 В переменного тока и 660 В постоянного. Соединительный провод ПВС отлично зарекомендовал себя в качестве кабеля для удлинителя, а также при прокладке в специальных коробах или межприборном монтаже.

Марка ВВГ выполняет требования промышленных стандартов и отличается расширенным температурным рабочим диапазоном, -50/+50 °С, и внушительным периодом бесперебойной эксплуатации, до 30 лет, что позволяет создавать долговечные стационарные соединения. Кабель ВВГ допускается к прокладке в блоках и на особых эстакадах, на мостах и в шахтах, внутри сухих и сырых помещений, в т.ч. под бетоном и штукатуркой, в пожаро- и взрывоопасных зонах, на суше и в водоёмах, на высоте до 4.2 км над уровнем моря и в местах с повышенной вибрацией.

Провода типа ПВС

В большинстве различных справочников он фигурирует только в качестве соединительного изделия. Жилы относятся к малым и средним сечениям. Срединный проводник плотно изолирован при помощи поливинилхлорида, а также имеется общая особо прочная оболочка из ПВХ. Минимальный срок эксплуатации, устанавливаемый производителями, составляет 10 лет, хотя на практике он будет служить намного дольше

Это изделие характеризуется высокой устойчивостью к перепадам температур, что очень важно для сурового российского климата. Базовое преимущество провода ПВС состоит в его пожарной безопасности

Он не горит, а только немного оплавляется. Именно эта модификация устанавливается во всей бытовой технике, а также в электроинструменте. Провод ПВС может быть изготовлен для использования в электросетях 380В 50Гц. Он используется для создания внутренних систем проводки в жилых и офисных помещениях. Многожильные концы проводов требуют лужения перед зажимом. Желательно применять уплотнительную скрутку с дальнейшим лужением.

Это интересно: Подключение ТВ розетки — видео, схема, фото

Технические, механические и электрические характеристики

К основным характеристикам провода ШВВП можно отнести следующие:

  • Площадь сечения. Изготавливаются шнуры на 0,5 кв.мм. и 0,75 кв.мм. По этой причине использовать такой проводник можно только на небольшой нагрузке. В продаже можно найти изделия с сечением 1-6 кв.мм. Эти значения не подходят под государственные стандарты, поэтому приведенные характеристики провода к ним не применимы.
  • Количество жил. Из может быть 2 или 3. В жилах должно содержаться не менее 7 медных проволок.
  • Рабочее напряжение 220/380 В.
  • Толщина изоляции. Минимум 0,5 мм, для внешнего изоляционного слоя минимальное значение составляет 0,6 мм. Цвет оболочки обычно черный или белый.

  • Радиус изгиба – 5 внешних диаметров.
  • Стойкость к многочисленным изгибам. Выдерживает несколько десятков тысяч сгибаний.
  • Срок эксплуатации 2 года. Если не подвергать частым изгибам, время работы может составить 10 лет.
  • Рабочие температуры от -25°С до +40°С.
  • Частота 50 Гц.
  • Может выдерживать пиковое напряжение 2000Вт до 15 минут.
  • Удельное сопротивление 1 метра кабеля достигает 270 Ом.
  • Пропускная мощность трехжильного провода 0,75 кв.мм. составляет 1300 Вт.
  • Токовая нагрузка для изделия с сечением 0,75 кв.мм. – 6А, для 0,5 кв.мм. – 3А.
  • Сопротивление составляет не менее 0,012 Мом для проводника с сечением 0,5 кв.мм. и температурой жил до +70°С. Длина шнура при измерениях равнялась 1000 м.

Сравнение технических характеристик

Для удобства сравнения основных технических параметров проводников и понимания, в чем разница между ними, составим таблицу сравнения главных характеристик.

2

Чтобы разобраться, что лучше применить в той или иной ситуации, нужно провести сравнительный анализ отдельных свойств, которые являются определяющими.

Свойства токоведущей жилы. Жилы обоих рассматриваемых проводниковых изделий выполнены из меди. Провод ПВС выпускается только в мультипроволочном варианте исполнения жилы, кабель ВВГ может иметь цельную монопроволочную жилу. Существенная разница между ними заключается в классе гибкости мультипроволочных версий. По этому параметру ПВС многократно превосходит ВВГ. Благодаря этой характеристике, усталостная прочность провода при многократных изгибах значительно выше аналогичного показателя кабеля. То есть, когда речь идет о подвижных соединениях, выбор должен быть сделан в пользу ПВС. К таким соединениям относится питание нестационарных электроприборов, а также электропроводка с вилкой для включения электрооборудования в сеть.

Сечение жилы. Из таблицы видно, что диапазон сечений ВВГ значительно более широк в сторону больших значений. Применительно к выбору электропроводки для дома, квартиры или дачи, можно сказать, что проводка силовых цепей, подающих питание для духовки, для варочной панели или кондиционера, может быть выполнена только с применением кабельного изделия соответствующего сечения. Наибольшее сечение ПВС составляет 2,5мм2, что недостаточно для этих целей.

Свойства изоляции и общий срок службы. Сравнивая эксплуатационные напряжения, при которых могут работать рассматриваемые проводники, определим, чем отличается один материал от другого. Тот факт, что допустимые напряжения для кабеля выше, чем для провода, говорит о том, что при работе в одном и том же классе напряжения, запас электрической прочности изоляции кабеля выше, чем у изоляции провода. Если добавить тот факт, что срок службы ВВГ превышает аналогичный показатель ПВС минимум в три раза, можно сделать следующий вывод:

Монтаж стационарной электропроводки, особенно скрытой, целесообразней выполнять, используя кабель ВВГ. При этом лучше использовать монопроволочное исполнение жилы. Учитывая, что скрытая электропроводка укладывается на очень длительный срок, ее надежность должна быть максимально возможной. Лучше применить вариант исполнения кабеля ВВГнг с негорючей изоляцией.

Условия окружающей среды. Область допустимых температур окружающего воздуха для ВВГ существенно расширена в зону отрицательных температур в сравнении с ПВС. Это обстоятельство определяет тот факт, что выбрать для улицы следует более приспособленное для этого кабельное изделие.

Сравнение характеристик

Чтобы понять, чем отличается шнур ШВВП от провода ПВС, давайте сравним технические характеристики.

ШВВП

(Ш-шнур, В-оболочка ПВХ, В-внешняя ПВХ-оболочка, П-плоский)

ПВС

(П-провод, В-оболочка из ПВХ, С-соединительный)

Номинальное напряжение, Вольт переменного тока 50 Гц 400 660
Диапазон сечений, кв. мм от 0,35 до 4 от 0,75 до 16 (иногда встречаются 0,5 и 25 кв. мм)
Количество жил 2 или 3 от 2 до 5
Допустимые рабочие температуры, градусов Цельсия от -25 до +50 от -50 до +50
Срок службы, лет 6 6

Изоляция у обоих проводников из ПВХ-пластиката, как наружная оболочка, так и оболочки каждой из жил. И шнур, и провод используются для подключения подвижного оборудования. Но их конструкция отличается тем, что у ШВВП жилы уложены параллельно друг другу, а наружная оболочка выполнена тонким слоем изоляции. Из-за этого у шнура плоская форма, что и указано в маркировке.

Жилы провода ПВС уже скручены между собой по всей длине, наружная оболочка выполняется с полным заполнением между жильного пространства, что даёт толстый защитный слой. Однако витая укладка жил увеличивает расход проводников и других материалов на каждый метр кабеля, а толстая внешняя оболочка увеличивает расход ПВХ – всё это приводит к увеличению конечной стоимости продукта.

Внимание: стоимость ПВС больше чем у ШВВП примерно на 30%. Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода

Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС

Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода. Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС.

ПВС – это кабель или провод

Конструкция трехжильного провода ПВС

ПВС – один из наиболее распространенных видов, который можно использовать для сетей напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких скрученных проволочек, заключенных в отдельную изоляцию. Для удобства монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Нулевой окрашен в синий или голубой цвет. Изоляция заземляющей жилы желто-зеленая. Общая оболочка также имеет широкую гамму цветов.

Есть масса вариантов, отличаются они по следующим параметрам:

  • Наружный имеет три жилы – фаза, ноль, заземление. Он удобен для подачи питания от внешнего трансформатора до распределительного щитка в помещении.
  • Внутренний провод устроен таким же образом. Не имеет защиты от климатических условий и сырости. Можно применять внутри помещения.
  • Медный – высокой прочности, имеет малое сопротивление и повышенную токопроводимость, устойчив к коррозии.
  • Преимущество алюминиевого – цена. Обработка оксидом алюминия повышает срок службы.
  • Т – устойчивость к плесени и грибкам;
  • Б – бронированный кабель;
  • У – увеличивает температурный минимум;
  • ПС – самозатухающая оболочка;
  • Г – без изоляции;
  • СП – силовой;
  • Т – телефонный кабель.

Виды, поперечное сечение

Характеристики и параметры провода ПВС описаны в ГОСТ 7399-97. Согласно этому документу, сечение жилы от 0,75 мм² до 2,5 мм², количество жил — от двух до семи. Максимально допустимое напряжение — 600 В, работает с постоянным и переменным током. Может быть круглым или плоским.

Могут быть следующие модификации:

  • ПВСм. Морозостойкий с температурным диапазоном эксплуатации от -40 °С до +40 °С.
  • ПВСмп. Морозостойкий с дополнительной оболочкой — скрученные изолированные жилы обмотаны синтетической лентой. Поверх залиты слоем ПВХ. Более прочная модификация.
  • ПВСн — не предназначенный для армирования. Точное отличие от обычного может дать только производитель.
  • ПВСу. Есть только у отдельных производителей. Иногда обозначает меньшее количество жил (по сравнению с ГОСТом). Иногда буква «У» обозначает умеренный климат. Что точно значит эта маркировка, тоже надо уточнять у производителя.

  • ПВСт. Изолированные жилы скручены вокруг несущего троса (обычно количество жил 5  больше). Есть другой вариант — где «т» обозначает тропическое исполнение.
  • ПВСЛ — луженая круглая медная жила (в обычном она полированная). Это снова-таки у отдельных производителей.
  • ПВСП — плоский.
  • ПВСПнг(A)-LS. Плоский провод, негорючий вариант. «ПН» — пониженной горючести, LS- пониженное выделение вредных веществ при горении.
  • ПСВЛ-Т.

Как видите, провод ПВС имеет различные модификации. Самые полезные — это морозостойкий ПВСм, пониженной горючести ПВСПнг(A)-LS, может быть полезен плоский — ПВСП.

Квартира, дом

Ввод сети зависит от размеров помещения и планируемой мощности потребления лучше выполнить кабелем необходимого сечения. Он же применяется при монтаже розеток и освещения, хотя подключение осветителей небольшой мощности можно все же выполнять мягким проводом ПВС. Жесткие концы чаще обламываются около патронов электроламп.

Если после щитка всю проводку выполнять при помощи ПВС, это потребует организации схемы распределения в доме, предполагающей использовать много групп. Каждая из них, обеспечивая меньшую мощность, сохранит баланс без риска превысить допустимую токовую нагрузку.

Оболочка ВВГ, обладая высокой прочностью, позволяет укладку непосредственно под штукатурку, она не боится возможных активных примесей строительных растворов. Отлично ложится за гипсокартонную обшивку стены, но много мучений может доставить при необходимости использовать кабельные каналы. Используется при открытой прокладке. Применение не горючего ВВГнг решает проблему прокладки в помещениях повышенной пожарной опасности.

ПВС требует обязательное наличие защиты в виде кабельного канала, гофрированной или металлической трубы. Под штукатурку прятать рискованно.

Вывод: для стационарной проводки, тем более скрытой, в помещениях лучше применять ВВГ.

Особенности применения

При частых сгибах нарушается изоляция провода

От соблюдения особенностей использования шнура зависит качество и продолжительность работы. Высокая гибкость проводника делает его удельным в подключении удлинителей и электроприборов. Но к удлинителям, работающим с этим шнуром, не следует подключать устройства с суммарной нагрузкой свыше 2 кВт. Иначе проводник будет нагреваться выше безопасных значений, из-за чего возрастает риск появления короткого замыкания или возгорания.

Со временем частые изгибы, особенно в местах соединения, могут привести к нарушению изоляции. Нарушение внешней оболочки является сигналом для замены участка провода на исправный.

При подключении шнура к штепселю нужно также правильно выполнять монтаж. Устанавливать его нужно таким образом, чтобы усилие прикладывалось на внешнюю изоляцию, а не на токопроводящие проволоки.

Какое отличие ШВВП от ПВС?

ШВВП – это гибкий шнур, в котором многопроволочные медные жили находятся параллельно и изолированы один от другого поливинилхлоридом. Используется для электромонтажа и присоединения электроприборов к источнику питания. Сфера применения как производство, так и быт . У данного кабеля есть разновидности, которые отличаются между собой сечением жил. Этот провод не используют для работы, где есть высокие нагрузки, поскольку его мощности для этого не хватает. Есть еще очень похожий кабель ВВП. Но основное отличие провода ШВВП от ВВП это количество жил и гибкость, если ШВВП многожильный и достаточно гибкий, то ВВП может быть одножильный и менее гибкий.

ПВС- это силовой гибкий провод, состоящий из многопроволочных изолированных поливинихлоридом медных жил, скрученных между собою. Он влагозащищеный, и имеет более прочную механическую изоляцию.Этим кабелем соединяют электроприборы и электрооборудование для подключения к электрическим сетям. Также используют в производстве и быту. Более частое его применение для организации работы бытовых приборов и освещения. С данного кабеля получаются отличные удлинители.

Для наглядности посмотрите отличие ШВВП и ПВСна рисунке

Кабель ПВС

Кабель ШВВП

Это интересно: Звукоизоляция розеток в квартире — как и чем сделать

Поставки шнура ШВВП

На проводе должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска

Чтобы устройство работало без перебоев, нужно уметь правильно выбирать кабельную продукцию

Обязательно нужно обратить внимание на правильность маркировки. Она наносится согласно ГОСТ7399-97 и должна обозначаться на шнуре

На проводе должен быть нанесет товарный знак производителя, типоразмер и дата выпуска. Маркировка согласно требованиям ГОСТ наносится через каждые 500-550 мм. Это правило может не соблюдаться только в случае согласования с покупателем при производстве изделий для армирования.

Если проводник продается в бухтах, на них должен быть соответствующий ярлык. На нем прописывается информация об изделии – обозначение, длина, масса, название завода-производителя, год выпуска. Также, если покупатель потребует, может наноситься штамп технического контроля.

Основными производителями являются Севкабель и Электрокабель. Они выпускают качественную и надежную продукцию, которая соответствует всем заявленным характеристикам.

Разновидности провода ШВВП и его устройство

Трехжильный провод ШВВП

Найти в продаже проводник ШВВП можно в двух исполнениях – с медными жилами и биметаллическими. Последний состоит из алюминия, который покрыт медным слоем. Используется крайне редко из-за своих пониженных свойств. Стоит дешевле шнура, состоящего полностью из меди.

Вне зависимости от типа проводника ШВВП состоит из следующих деталей:

  • Оболочка. Выполняется из поливинилхлорида.
  • Изоляционный слой. Выполняется из ПВХ.
  • Жила медная многопроволочная.

Изготавливается с двумя или тремя жилами. Класс гибкости пятый.

Каждая жила окрашена в свой цвет для удобства монтажа. Если оболочка синяя, можно судить о том, что эта жила – нулевой провод. Желто-зеленый окрас используется для земли. Коричневый или красный цвет имеет фазовый провод.

Конструкция проводов ШВВП

Подводим итог

Резюмировать сказанное можно следующим образом. Каждый из рассмотренных материалов имеет особенности применения. Делая выбор проводников для конкретных целей, следует тщательно разобраться, в чем отличие ВВГ от ПВС. В заключение хотелось бы перечислить еще пару аспектов, которые могут оказать влияние на выбор.

Первый аспект – цена. Не исключена возможность, когда более низкая цена определит выбор в пользу того или иного материала. В этом случае необходимо точно взвесить все минусы, которые приобретаются с выигрышем в цене.

Второй аспект – конструктивные особенности. Кабель может быть плоским, что в некоторых случаях создает дополнительные удобства при монтаже. Провод, в свою очередь, будучи более мягким, удобнее укладывается в кабельные каналы.

Напоследок рекомендуем просмотреть видео, на котором представлено мнение экспертов:

Надеемся, предоставленная информация помогла вам понять, что лучше выбрать для электропроводки: ПВС или ВВГ и в чем отличие между двумя рассматриваемыми марками проводниковой продукции!

Наверняка вы не знаете:

  • Разница между кабелем ГОСТ и ТУ
  • Что лучше: дифавтомат или УЗО
  • Отличие провода от кабеля

ПВС или ВВГ: что лучше? Сравнение характеристик

Сравнение соединительного провода с силовым кабелем, на первый взгляд бессмысленно, потому что у каждого своя область использования, заменимости быть не должно. Нет четкой формулировки квалификации вида продукции существующими стандартами. Часто внешние отлития не различимы, поэтому не видно разницы применения. Для оптимизации выбора вариантов, нужно рассмотреть технические параметры.

Конструкция и характеристики

Монтаж небольших объектов ограничивается проводниками номинального поперечного сечения до 6 мм2. Ограничим диапазон сравнения базовых параметров тремя медными жилами и четырьмя, сечением 1,5 мм2, то есть 3х1,15 и 4х1,15. Вот так они выглядят на фото.

Маркировка

  • ПВС – установочный провод (П), (В) полихлорвиниловая (виниловая, ПХВ) изоляция, соединительный (С).
  • ВВГ – силовой кабель с (В) виниловой изоляцией жилы, ПХВ оболочкой (В), нет защитного броневого покрова — голый (Г).
  • После буквенной маркировки идет цифровая, которая расшифровывает количество жил, их поперечное сечение.

Параметры

Удобнее сравнивать основные параметры, представленные таблицей. Ограничивая размеры формы, приводятся характеристики, значение которых различно у выбранных для сравнения марок проводной продукции.

ХарактеристикиПВСВВГ
Номер ГОСТГОСТ 7399-97ГОСТ 16442-80
НазначениеДля присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, для изготовления шнуров удлинительныхДля эксплуатации в стационарном состоянии, в том числе для прокладки на открытом воздухе
Механические
Конструкция проводникаСкрученные тонкие проволоки, гибкаяМонолитная, жесткая
Толщина оболочки, мм0.80.9
Прочность при растяжении изоляции и оболочки относительного удлинения при разрыве – не менее, %150125
Ресурс стойкости к знакопеременным деформациям изгиба при номинальном напряжении, должен быть, циклов (движений), не менее:30000не нормируется
Масса 1 км, кг88.572
Электрические
Сопротивление изоляции при 20 градусов С, на 1 км, не менее, мОм1012
Испытание изоляции переменным напряжением частотой 50 Гц и без погружения в воду, кВ.2,0 в течение 5 минут3,0 в течении 10 минут
После выдержки в воде при (20+-5) градусов С в течение 1 ч испытание переменным напряжением частотой 50 Гц в течение 15 мин, кВ2000не нормируется
Номинальная токовая нагрузка, на воздухе\в земле, не более, А14/не нормируется24/33
Температурные
Сохранять стойкость к деформации при, градусов С7080
Максимальная температура токопроводящей жилы при эксплуатации, градусов С7080
Температура эксплуатации, градусов С-25/+40 градусов-50/+50
Длительно допустимая температура нагрева жил, градусов С+70+80
Максимально допустимая температура при токах КЗ в течении 4 сек, градусов Сне нормируется+160
Допустимый нагрев жил в аварийном режимене нормируется+80
Срок службы при ресурсе соблюдении условий эксплуатации, хранения и транспортирования, не менее, лет:6 (10 в стационарных установках)30

Подобие

Оба кандидата имеют много общего. Одинаков материал проводника, изоляции. Полихлорвинил, модифированный присадками, приобретает дополнительные свойства, что отражается в маркировке материала.

  • Нг – изоляция не поддерживает горения, самостоятельно затухает;
  • Нд или Ls – модификатор, препятствующий образованию дыма;
  • Т – дополнительная маркировка этим символом означает хорошую устойчивость действию плесневого грибка, гниению.

Общим является запрещение на производство прокладочных и монтажных работ при понижении температуры воздуха ниже -15С° без прогрева предварительно.

Отличие

ГОСТы прямо определяют, что ПВС – провод, а ВВГ – кабель. Рядовому потребителю различия никакого. Подрядчики огромных объектов, где сметы считают используя единые нормы расценок, предпочитают работать с кабелем. Расценки выполнения работ выше.

Конструкция жилы создает бонус проводу. Эластичность создает удобство, когда необходимы гибкие подключения бытовых приборов и промышленного оборудования. Любые временные соединения сложно выполнить жестким кабелем. «Правила устройства электрических установок» предписывают перед подключением патронов светильников, розеток, выключателей зачищенные концы перед заделкой под винт залуживать или обжимать специальными наконечниками.

Большая толщина оболочки изоляции кабеля (изоляция жил одинаковой величины) дает значительные преимущества. Больше сопротивление изоляции, значит больше предельно допустимое напряжение. Утолщенный слой позволяет без урона переносить повышенную рабочую температуру проводника, а значит, допускает увеличение токовой нагрузки эквивалентного сечения.

Самое большое преимущество ВВГ дает срок службы. Соблюдение правил монтажа, выполнение нормальных условий позволит прослужить 30 лет. Провод обязан проработать не менее 10.

ПВС стоит дороже ВВГ. Разница цен, незначительная для продукции малого сечения, с увеличением его становится все ощутимее. Это объясняется более сложной технологией изготовления провода. Вытягивание большого количества тонкой проволоки, последующее свивание сложнее получения одной жилы необходимого сечения.

Квартира, дом

Предназначение участка электрической сети определяет сечение и марку.

Ввод сети зависит от размеров помещения и планируемой мощности потребления лучше выполнить кабелем необходимого сечения. Он же применяется при монтаже розеток и освещения, хотя подключение осветителей небольшой мощности можно все же выполнять мягким проводом ПВС. Жесткие концы чаще обламываются около патронов электроламп.

Если после щитка всю проводку выполнять при помощи ПВС, это потребует организации схемы распределения в доме, предполагающей использовать много групп. Каждая из них, обеспечивая меньшую мощность, сохранит баланс без риска превысить допустимую токовую нагрузку.

Выбор определят элементы строительных конструкций и особенности необходимого способа прокладки.

Оболочка ВВГ, обладая высокой прочностью, позволяет укладку непосредственно под штукатурку, она не боится возможных активных примесей строительных растворов. Отлично ложится за гипсокартонную обшивку стены, но много мучений может доставить при необходимости использовать кабельные каналы. Используется при открытой прокладке. Применение не горючего ВВГнг решает проблему прокладки в помещениях повышенной пожарной опасности.

ПВС требует обязательное наличие защиты в виде кабельного канала, гофрированной или металлической трубы. Под штукатурку прятать рискованно.

Вывод: для стационарной проводки, тем более скрытой, в помещениях лучше применять ВВГ.

Что применяется на открытом воздухе

Временное подключение, переноску нужно изготавливать мягким и удобным в обращении проводом. Удлинители оборудования и приборов тоже выполняются из ПВС.

Кабель ВВГ эффективнее применять для создания стационарных участков сети. Более широкий температурный диапазон позволяет легче перенести сезонные термические колебания.

Полихлорвинил разлагается при длительном облучении ультрафиолетовым излучением. Поэтому, несмотря на разрешение использования на открытом воздухе, на улице необходимо принимать меры защиты от прямых солнечных лучей. Гофрированный шланг или труба защитит, увеличив срок безаварийной эксплуатации в разы.

Чем отличается кабель от провода

Многие рядовые потребители, которые не связаны с электричеством, до сих слабо представляют разницу между кабелем и проводом. Для них, и то и другое является одинаковой электропроводкой.

Даже в отдельных статьях эти материалы используются как синонимы. Внешне они очень похожи, но различия есть.

Можно выделить пять из них:

  • число проводников
  • количество слоев изоляции
  • качество изоляции и условия ее применения
  • цифровая и буквенная маркировка
  • срок эксплуатации

Рассмотрим подробнее в чем же они отличаются и в чем схожи?

Обозначение по ГОСТ

Во-первых, определимся с названием.

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:

Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.

Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.

Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

  • пластмассы
  • резины или каучука
  • металла
  • СПЭ – сшитого полиэтилена

Самыми современными марками считаются кабели из сшитого полиэтилена.

То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.

А если есть еще одна внешняя изоляция, то можно сразу считать его кабелем? Нет, не всегда. Вот тут то и кроется ошибка многих. Одиночный проводник или “лапшу” может отличить каждый, а при наличии второй оболочки начинаются сомнения.

Например, ПВС, ШВВП или ПУГНП это вовсе не кабель, как считают некоторые, хотя у них и есть внешняя защита.

Вот расшифровки их названий:

  • ПВС – Провод с изоляцией из Винила Соединительный
  • ШВВП – Шнур с изоляцией из Винила с оболочкой из Винила Плоский
  • ПУГНП – Провод Универсального Назначения Гибкий Плоский

Более подробно с характеристиками, маркировкой и требованиями ТУ по кабелям, шнурам и проводам можно ознакомиться из ГОСТ 53768-2010.

Вот сводная сравнительная таблица кабеля ВВГ и провода ПВС. Их недостатки и преимущества.

Разница качества изоляции

Но все таки на первое место при любом сравнении выходит качество изоляции. Она играет важную роль в зависимости от условий монтажа.

Многие кабели можно помещать в агрессивные среды в открытом виде без всяких кабельных каналов или гофрорукавов.

А вот провода, даже не в активной среде, а всего лишь под воздействием воды (дождь), перепадов температур или прямых лучей солнечного света постепенно выйдут из строя. Не говоря уже о других посторонних воздействиях.

Кроме конечно СИП. Но и его в отличие от кабелей, нельзя прокладывать под землей, даже в трубе или гофре.

Отсюда и будет разница в цене, хотя казалось бы по конструкции оба вида и похожи (с двойной изоляцией). Поэтому провода применяются в зданиях, ЗРУ (закрытые распредустройства), а не на улице.

Иногда, для прокладки кабелей в земле и обеспечения дополнительной защиты, используют бронированные марки. Помимо всех слоев изоляции,  у них поверх жил накладывается слой алюминиевой или свинцовой оболочки.

Многожильные или одножильные — что лучше

Провода бывают:

  • многожильными-гибкими (один провод состоит из десятков тоненьких жил)

К примеру, провод ПВ-3.

Его часто используют при сборке вводных и распределительных электрощитков.

Только имейте в виду, что без гильзования подключать его нельзя. Даже в тех автоматах с полукруглой формой контактной площадки, где казалось бы, жилы должны идеально занять все пространство, все только будет хуже.

Жилы перегнутся, деформируются, часть из них попросту не будет участвовать в передаче тока.

При больших нагрузках все оплавится и сгорит. В этом и заключается одна из проблем подключения СИП к автомату. Жила то там вовсе не монолит, да еще и алюминий!

  • моножильными-жесткими (провод монолитный)

Например ПВ-1. Если в начале названия стоит буква ”А” (АПВ), это означает материал изготовления – алюминий. Если ее нет, то провод медный.

Алюминиевые провода не относятся к гибким. Они способны выдержать максимум до 10 перегибов, после чего отламываются. Медные же можно изгибать до полусотни раз.

Многожильные используются в местах, где требуется множество изгибов, либо где провод необходимо протягивать через узкие отверстия.

Одножильные, благодаря своей конструкции, имеют меньшее сопротивление. Их выгодно монтировать там, где нужно увеличить производительность на высоких частотах.

Со временем, сопротивление многожильных может поменяться в сторону увеличения и ухудшиться.

Почему это происходит?

Дело в том, что поверхность каждой тоненькой проволочки подвержена окислению. Вследствие чего, ухудшается контакт между ними. И сечение перестает быть однородным, изменяя сопротивление.

У моножилы подобного эффекта не будет. Там окислы могут размножиться только по поверхности, но внутрь цельного металла естественно не проникнут.

Еще некоторые электрики моножилу считают более стойкой с коротким замыканиям. У гибкого провода, вследствие того, что его медные жилки не слишком плотно прилегают друг к другу, в первые мгновения КЗ, динамический ударный ток не сразу охватывает все сечение жилы, а воздействует больше на проволоки у поверхности.

В результате они, оказавшись под большей нагрузкой чем их «внутренние собратья», оплавятся в первую очередь. А вот для моножилы это не страшно — она цельная. Правда теория эта довольно спорная.

Кабеля также бывают одножильными и многожильными. При этом жила в этом кабеле может быть однопроволочной или многопроволочной.

К примеру, если у вас есть кабель КГ 3*50, то про него правильнее будет говорить — медный трехжильный кабель с многопроволочными жилами. А не, трехфазный кабель с гибкими жилами. В первом определении информации больше и она точнее.

Одножильные кабеля называют жесткими, а многожильные гибкими. По гибкости кабель подразделяется на шесть классов.

Первый класс — это одножильный кабель. Шестой класс — кабель с самой лучшей гибкостью. Но он и стоит на порядок дороже.

Чем тоньше каждая жилка, тем гибче кабель. Все жилы определенного сечения рассчитаны на свой номинальный ток. Если он превышает это значение, то изоляция нагревается и начинает плавиться.

Жесткий кабель обычно укладывают в землю, заделывают под штукатурку. Гибким, подключают переносные электроприборы. Его же используют в изготовлении переносок и удлинителей.

Преимущества жесткого кабеля при подключении приборов в том, что его концы нет необходимости пропаивать или прессовать специальными наконечниками.

Для подключения же гибкого кабеля придется закупать много разной дополнительной расходки и инструментов.

Зачастую гибким кабелем подключают светильники и настольные лампы. Так как эти приборы подвергаются частой ревизии, замене лампочек и т.п.

Что лучше, моножила или многожила? Если подходить к вопросу относительно эксплуатации, то разницы никакой. Главное отличие в монтаже.

Не хотите закупать наконечники и готовы подольше повозиться с протяжкой и укладкой – ваш выбор жесткий одножильный.

В противном случае выбирайте многожильный.

Однако, если речь идет не о капитальном ремонте, а например наращивании старой алюминиевой проводки при подключении дополнительной розетки, то здесь нужно остановиться только на гибком варианте.

Почему так, а не иначе, читайте в отдельной статье:

Таблицы номинальных токов

Если вам нужно узнать сколько нагрузки можно пропустить через жилы разного сечения, в зависимости от условий прокладки, напряжения и материала жил, воспользуйтесь таблицами номинальных токов для кабелей и проводов:

КЛ (Cu) резиновая и ПВХ изоляцияКЛ (Al) резиновая и ПВХ изоляцияКЛ гибкие с резиновой и ПВХ изоляциейКЛ (Cu) с бумажной изоляцией в землеКЛ (Cu) с бумажной изоляцией в воздухеКЛ (Al) с бумажной изоляцией в землеКЛ (Al) с бумажной изоляцией в воздухе

Средний срок службы кабеля с двойной изоляцией — 30лет. Провода с одинарной — менее 15 лет.

Расшифровка названий и сокращений

Вот сборные данные с расшифровкой всех названий основных марок кабелей применяемых при монтаже проводок и строительстве электросетей:

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Исходя из вышеизложенного, нельзя делать однозначного вывода что лучше, кабель или провод. У каждого из них своя область применения.

Главное правильно определиться и четко понимать, когда можно применять один вид изделий, а когда другой. Каждый случай имеет разные оптимальные условия эксплуатации и монтажа.

Но монтаж домашней электропроводки согласно ПУЭ, нужно делать только кабелями (за исключением сборки щитка).

Статьи по теме

В чем разница между Пвс и Шввп?

В 21 веке в мире насчитывается огромное количество разных модификаций кабельно-проводниковой продукции, каждая из которых имеет свое предназначение и используется в различных целях.

Как пример, ПВС и ШВВП – это провод и шнур, каждый из которых  имеет гибкие многопроволочные жилы и наружную оболочку, а также изоляцию жил изготовленную из ПВХ-пластиката. Оба продукта используют для подключения к электросетям.

В этой статье мы попробуем разобраться, в чем все таки  разница между этими проводниками и какой из них лучше всего использовать для конкретных задач.

Чтобы понять, какая же все таки разница между ПВС и ШВВП, нам сначала придется сравнить их технические характеристики.

Расшифровка

ШВВП

(Ш — это шнур, В-оболочка изготовлена с ПВХ, В-внешняя ПВХ-оболочка, П- имеет плоскую форму)

ПВС

(П- это провод, В-оболочка из ПВХ, С-соединительный)

Допустимый уровень номинального напряжения при подаче переменного тока в 50 Гц

400 В

660 В

Возможный диапазон сечения жилы

от 0,35 до 4 мм²

от 0,75 до 16 (в редких случаях 0,5 и 25 мм²)

Наличие жил

от двух до трех

от двух до пяти

Температурный диапазон эксплуатации

не ниже 25 и не выше 50 градусов Цельсия

не ниже 50 и не выше 50 градусов Цельсия

Эксплуатационный период

шесть лет

шесть лет



Каждый из этих продуктов имеет разную конструкцию. Так, в шнуре ШВВП все жилы упакованы параллельно, а снаружи имеется оболочка изготовлена с тонкого слоя изоляции, поэтому этот продукт и имеет плоскую форму.

А вот провод ПВС имеет по всей длинне скрученные между собой жилы и наружную оболочку, которая изготовлена с полным заполнением между жильного пространства, благодаря чему провод имеет толстый слой защиты, поэтому этот продукт и дороже по цене (используется больший расход материала).

Применение (Сфера эксплуатации)

Преимущественно оба проводника используют в качестве удлинителя. Так, ПВС рекомендовано применять в тяжелых условиях, например на стройке или для подключения электроинструментов. При таких условия работы вероятны повреждения, поэтому рекомендовано чтобы проводник имел прочную и качественную изоляцию.

ШВВП рекомендуется прокладывать, где минимально допустимые повреждения. Например, если розетка размещена в неудобном месте и нужно подключить несколько предметов бытовой техники.

Стоит отметить что ШВВП больше подходит для подключения более легкой бытовой техники.

Не рекомендуется применять ни ПВС, ни ШВВП в качестве электропроводки или подключения розеток.

НЕСКОЛЬКО ТОВАРОВ С НАШЕГО МАГАЗИНА

Преимущества

ШВВП рекомендую использовать для подключения бытовых приборов и офисной техники.

ПВС могут применять для подключения бытовой и офисной техники, а также профессионального оборудования и мощной техники.

Шнур имеет компактные размеры и небольшой вес, а также очень гибкий.

ПВС в полтора раза тяжелее по весу нежели ШВВП, но при этом он более прочнее.

Его ценовая политика ниже ПВС.

Так как для изготовления ПВС используется больше расходного материала он дороже по ценовой политике нежели ШВВП.



Выводы

Чтобы подытожить выше изложенный материал стоит отметить, что и ПВС, и ШВВП имеет огромное количество преимуществ, однако каждый из них подходит для определенных работ.

Поэтому перед тем как сделать выбор, какой же из этих продуктов вам приобрести, сначала вам необходимо определить, с чем будет взаимодействовать проводник. ПВС преимущественно рекомендуют использовать для более мощного и профессионального оборудования, а ШВВП для бытовой и офисной техники.



Разница между тефлоновой проволокой и проволокой из ПВХ

25 июня 2021 г.


Тефлоновая проволока и проволока из ПВХ очень распространены, но многие люди не знают разницы между ними. Разница между тефлоновым проводом и проводом из ПВХ в основном проявляется в различии изоляционного слоя.

Первый: разница в толщине изоляционного слоя

Слой изоляции электронных проводов из тефлона будет тоньше, чем слой изоляции электронных проводов из ПВХ.Обратите внимание, что толщина здесь не определяет качество изоляции. Обе подкатегории имеют спецификации с лучшим выдерживаемым напряжением и худшим выдерживаемым напряжением. Например, если в проводе 30 жил, то будет показано преимущество использования тефлоновой проволоки. Исходя из обеспечения электрических характеристик, этот провод можно сделать тоньше.

Два: различная термо- и морозостойкость

Тефлон обладает лучшей термостойкостью. Номинальная температура тефлоновой проволоки может составлять от 105 до 250 градусов, в то время как номинальная температура проволоки из ПВХ обычно составляет от 60 до 105 градусов.Например: если это военный продукт, обычно требуется, чтобы продукт мог нормально работать при температуре окружающей среды 65 градусов. При температуре окружающей среды 65°C температура внутри всей машины также может достигать 80°C и более, поэтому очевидно, что в это время нельзя использовать ПВХ, поскольку внешний изоляционный слой будет быстро стареть, что в конечном итоге повлияет на рабочее состояние. устройства.

Три: различная огнестойкость

Тефлон обладает хорошей огнестойкостью и его нелегко воспламенить, в то время как проволока из ПВХ может воспламениться.Например: Это сильно влияет на безопасное использование оборудования.

Четыре: разный внешний вид

Внешний вид провода отличается яркостью двух. Материал ПВХ будет выглядеть тусклее, а тефлон ярче. Например: Узнав, что внешний вид отличается от этой статьи, полезно различать их на практике.

Пять: Сопротивление трению и коррозионная стойкость различаются

Тефлоновая проволока обладает лучшей стойкостью к трению и коррозии.Например, если наш электронный провод подключен к корпусам AB и CD, он часто должен скользить и может быть выставлен наружу из-за плохой герметичности. На этот раз эта функция раскроет свои преимущества.

Шесть: Различное сопротивление давлению

Сопротивление давлению, которого может достичь тефлон, относительно хуже, чем у проволоки из ПВХ.


Провод с ПВХ и тефлоновой изоляцией

Изоляция провода необходима для предотвращения коротких замыканий между проводниками.Существует несколько типов изоляции проводов, каждый из которых имеет свои характеристики и преимущества. В этом сообщении блога будут обсуждаться различия между изоляцией проводов из ПВХ и тефлона, а также некоторые из наиболее распространенных применений каждого типа.

Провод ПВХ

ПВХ

или поливинилхлорид — это очень прочный и универсальный термопластичный материал, обладающий рядом полезных характеристик для изоляции проводов. Например, помимо влагостойкости, огнестойкости и стойкости к истиранию, ПВХ оптимально функционирует при температуре от -55 °C до 105 °C.Он также устойчив к ультрафиолетовому излучению и многим типам химических веществ, включая кислоты, масла и щелочи.

ПВХ

предлагает менее дорогой материал для изоляции проводов. Это делает его популярным выбором для приложений, в которых используется большой объем проволоки или где стоимость является важным фактором. Это наиболее доступный материал для изоляции проводов, обеспечивающий длительный срок службы, обычно превышающий 25–30 лет. ПВХ также легко обрабатывается и перерабатывается.

Провод с тефлоновой изоляцией

Teflon® — зарегистрированная торговая марка материала политетрафторэтилена (ПТФЭ).Этот синтетический фторполимер является одним из самых популярных изоляционных составов. ПТФЭ может выдерживать экстремальные колебания температуры от -90 °C до 260 °C и используется во многих сложных условиях. Он также очень долговечен и обладает отличными электрическими свойствами.

По сравнению с проводами, изолированными методом экструзии, провод с изоляцией из ПТФЭ обмотан лентой и поэтому имеет одинаковую толщину. По этой причине PTFE, как правило, является проводом более высокого качества и, как правило, значительно дороже, чем провод с изоляцией из ПВХ.

Применение проводов с ПВХ и тефлоновой изоляцией

ПВХ

и тефлон имеют много схожих свойств. Оба материала прочны, гибки и устойчивы к химическим веществам и ультрафиолетовому излучению. Однако их ключевые различия заставляют их использовать в разных приложениях. Например, в то время как ПВХ может использоваться как в качестве материала изоляции, так и в качестве материала оболочки, тефлон обычно используется только в качестве изоляции.

Области применения изоляции проводов и кабельных оболочек из ПВХ включают:

  • Электромонтажная промышленность
  • Индустрия связи
  • Медицинская промышленность
  • OEM-приложения
  • Нефтегазовая промышленность

Провод с тефлоновой изоляцией обеспечивает надежную изоляцию для таких применений, как:

  • Аэрокосмическая промышленность
  • Коаксиальная связь
  • Военная и оборонная промышленность
  • Проводка устройства OEM
  • Нефтегазовая промышленность

Electro-Prep отвечает всем требованиям к проводам и кабелям

Выбор наилучшего типа изоляции проводов — важный способ обеспечить оптимальную работу вашей сборки и длительный срок службы.ПВХ и тефлон являются двумя популярными материалами для изоляции проводов, и выбор того, какой из них использовать, зависит от таких факторов, как среда, в которой будет использоваться ваша сборка, ваш бюджет и многое другое.

Компания Electro-Prep имеет более чем 40-летний опыт производства надежных жгутов проводов и кабельных сборок. Мы можем помочь вам выбрать лучший изоляционный материал и выполнить сборку, отвечающую даже самым строгим требованиям. Чтобы узнать больше о наших услугах, свяжитесь с нами сегодня. Когда вы будете готовы приступить к работе над своим индивидуальным решением, запросите ценовое предложение.

Понимание различий между электрикой и сантехникой из ПВХ

Эта запись была опубликована 16 апреля 2020 года автором Korey.

Поливинилхлорид (ПВХ) представляет собой комбинацию пластика и винила, которая используется для изготовления труб из ПВХ. Эти популярные типы труб обычно используются в сантехнике в качестве альтернативы более дорогим медным трубам. ПВХ также используется для производства электрических проводов. Хотя обычный ПВХ и ПВХ для электрических кабелепроводов изготавливаются из одного и того же типа пластика, это не одно и то же, и их не следует использовать для одних и тех же приложений.Каждый из них должен использоваться только по назначению, а не взаимозаменяемо.

Давайте рассмотрим пять основных различий между сантехническим ПВХ и электрическим кабелепроводом из ПВХ.

Чем отличаются трубы из ПВХ и трубопроводы из ПВХ

Ниже приведены пять основных различий между ПВХ и трубами из ПВХ:

Испытано на давление

Одно из самых больших различий между сантехническими трубами из ПВХ (здесь) и электрическими кабелепроводами из ПВХ заключается в том, что трубы из ПВХ испытываются под давлением, а кабелепроводы из ПВХ — нет.Это означает, что труба из ПВХ и труба из ПВХ не могут использоваться взаимозаменяемо. Поскольку системы водопроводных труб должны выдерживать давление воды, чтобы быть эффективными и работать должным образом, необходимо использовать трубы, которые испытаны и рассчитаны на давление. Номинальное давление напечатано на водопроводной трубе из ПВХ. Трубы из ПВХ не одобрены для использования в сантехнике, потому что они не проходят испытания под давлением, что повышает вероятность утечки.

Толщина стенки

Еще одно различие между трубой из ПВХ и трубой из ПВХ заключается в толщине стенки трубы.Стенка водопроводной трубы из ПВХ обычно толще, чем стенка трубы из ПВХ. Поскольку сантехнический ПВХ используется в приложениях, требующих внимания, дополнительная толщина гарантирует, что труба будет достаточно прочной, чтобы сопротивляться изгибу, и что она останется неповрежденной и неповрежденной. Кабелепровод из ПВХ не обязан выдерживать такое сильное давление, поэтому он не изготавливается с толстыми стенками — это просто не будет рентабельной конструкцией для производителей.

Цвет

Самая заметная разница между обычным ПВХ и электротехническим ПВХ – это цвет труб.Труба из ПВХ, которая используется для сантехники, обычно белого цвета, а ПВХ для электрических кабелепроводов обычно серого цвета. Это стандартные цвета, но вы можете найти ПВХ, в который в процессе производства были добавлены химические добавки для создания труб разного цвета. Имейте в виду, что трубы из ПВХ сортамента 80 также имеют серый цвет, как и трубопроводы из ПВХ, но трубопроводы сортамента 80 — это водопроводные трубы, похожие на белые трубопроводы из ПВХ сортамента 40. Следовательно, трубы сортамента 80 не следует использовать в качестве электропроводки.

Если вам интересно узнать больше о различиях между водопроводными ПВХ-трубами Schedule 40 и Schedule 80, прочитайте наш пост здесь.

Испытано на стойкость к атмосферным воздействиям

Сантехника ПВХ чаще всего находится в помещении или под землей, поэтому он не рассчитан на воздействие ультрафиолетового излучения. Фактически, ультрафиолетовые лучи вредны для этого типа ПВХ, что делает его непригодным для использования на крышах или в местах, где он может подвергаться воздействию погодных условий. Он может стать хрупким и треснуть при воздействии. С другой стороны, ПВХ для электрических кабелепроводов испытан и рассчитан на воздействие УФ-излучения, что означает, что он подходит для наружной гидроизоляции, когда электрические кабели необходимо прокладывать по крышам или по стенам зданий.

приложений

Все вышеперечисленные различия указывают на то, что хотя водопроводная труба из ПВХ и электрический кабелепровод из ПВХ похожи, они не подходят друг для друга. Они были изготовлены для различных целей.

Трубы из ПВХ

предназначены для использования в сантехнических ситуациях, поэтому они проходят испытания под давлением. Он подходит для использования в дренажных, водопроводных и вентиляционных системах. Вы также, вероятно, найдете трубы из ПВХ, используемые в канализационных системах.Его не следует использовать в местах, где он будет подвергаться воздействию элементов, так как он не имеет защиты от ультрафиолета и может быть поврежден.

Электрические кабелепроводы Основной целью ПВХ является использование в электрических системах в качестве корпуса для электрических проводов или кабелей. Трубы из ПВХ часто используются в подземных и влажных местах, где необходимо защитить электрические кабели. Поскольку он прошел испытания и классификацию УФ-излучения, его можно использовать в местах, где он будет подвергаться воздействию УФ-лучей. Чтобы узнать больше о влиянии солнца на трубы из ПВХ, ознакомьтесь с этой статьей.

Сантехнические и электрические кабелепроводы Трубы из ПВХ: прочные и надежные изделия

Как водопроводный ПВХ, так и кабелепровод из ПВХ являются отличными вариантами для использования дома или в коммерческих целях. Они долговечны, универсальны и экономичны в использовании. Тем не менее, очень важно использовать их так, как они были разработаны. Обычные трубы из ПВХ не следует использовать в электрических устройствах, а трубы из ПВХ не будут хорошо работать в сантехнических ситуациях. Но при правильном использовании они эффективны и надежны.

Оболочки и изоляция из ПВХ и резины EPDM

Предположим, вам нужно четыре провода для питания соединения. Прокладка каждого провода по отдельности была бы старомодным способом, но теперь производители окружают все четыре провода поливинилхлоридной (ПВХ) или резиновой оболочкой для защиты и простоты установки. Эти два варианта, резина и ПВХ, имеют разные преимущества, что делает их подходящими для разных ситуаций. Знание разницы между этими двумя внешними слоями поможет вам лучше выбрать правильный кабель для вашей работы.

Что такое кабель EPDM?

В этих кабелях используется этилен-пропилен-диеновый мономер (EPDM), тип резины, в качестве оболочки, окружающей провода. Этот сшитый эластомер обладает высокой гибкостью, долговечностью и влагостойкостью. Он также хорошо работает в широком диапазоне температур, примерно от -55 ° C до 150 ° C, что делает его хорошим выбором для высокотемпературных и высоковольтных приложений. Он обладает лучшей устойчивостью к порезам, чем некоторые другие типы каучука, и превосходной гибкостью.

Вы можете найти резиновую оболочку из этилен-пропиленового каучука на кабелях SOOW, сварочных кабелях и промышленных силовых кабелях, так как эти кабели требуют большего обращения и использования на открытом воздухе. Они устойчивы к воде, влаге, газу, растворителям и маслу, сохраняя при этом достаточную защиту внутренних проводов. Они подходят для многих суровых условий на открытом воздухе или в магазине, потому что они могут выдерживать удары, истирание и многое другое. Кабели EPDM также устойчивы к влаге и ультрафиолетовым лучам, которые могут находиться в этих местах, но они не всегда высоко оцениваются по химическому воздействию.

На рабочих площадках с электроинструментами необходимо использовать кабель SOOW, а на промышленных рабочих площадках часто используются кабели типа W и типа G-GC. Кабели, подобные этим, тянут по грязи, камням, цементу и многому другому, каждый день их сбивают грузовики и на них наступают. Так что такая реклама силовых кабелей, вероятно, выглядела бы примерно как реклама «Форд Крепкий». Резиновые куртки — одни из самых прочных и долговечных курток, которые вы можете получить.

Что такое кабель из ПВХ?

ПВХ-оболочки и изоляция

обладают универсальными характеристиками.ПВХ обладает умеренной долговечностью, а также хорошей устойчивостью к ультрафиолетовым лучам, химическим веществам и огню. Материалы ПВХ широко используются и экономически эффективны. Их также легко модифицировать с помощью таких добавок, как смазочные материалы и пластификаторы, что делает их подходящими для более специализированных сред. Но это также означает, что кабели из ПВХ могут сильно различаться, поэтому вам нужно внимательно изучить отдельные кабели, чтобы определить, подходят ли они для вашего приложения.

Оболочка из ПВХ дешевле, чем резина, потому что она не обеспечивает такой же степени защиты от окружающей среды или ударов, которая может потребоваться внутренним проводам.Например, Romex — это кабель для внутренней установки, но использовать электрический кабель со всеми включенными проводами гораздо проще, чем прокладывать их по отдельности. Итак, есть ли смысл носить на кабеле дорогую резиновую оболочку? Точно нет. Для многих легких применений, которые не будут подвергаться сильному движению или воздействию окружающей среды, кабели из ПВХ являются хорошим выбором, но они, безусловно, не самые долговечные.

Другим недостатком ПВХ является то, что он чувствителен к ультрафиолетовому излучению и может растрескиваться или становиться хрупким, если оставить его на солнце в течение длительного времени.При использовании в наружных кабелях ПВХ должен иметь дополнительную оболочку или специальные добавки. При использовании кабелей из ПВХ вы также должны учитывать газы на основе галогенов и дым, которые выделяются при горении. Хотя для воспламенения обычно требуется довольно высокая температура, по этой причине его не часто используют в густонаселенных зданиях.

Некоторые ПВХ-изоляции и оболочки, такие как кабель MC, могут противостоять воде, влаге, растворителям, газу и маслу, но имеют очень низкую ударопрочность.

Какой тип пластика чаще всего используется в кабельных оболочках?

ПВХ

является наиболее распространенным типом пластика, используемого в кабельных оболочках, благодаря его низкой стоимости и высокой универсальности.Хотя он не выдерживает более суровых условий, он хорошо работает для легких приложений. Он подходит для внутренних и наружных кабелей различных размеров и цветов и может быть гибким или фиксированным. Благодаря такому широкому выбору вариантов вы найдете ПВХ-оболочки для самых разных типов кабелей.

Какая резина используется в кабельной оболочке?

Резина

может иметь различные формы, а это означает, что в оболочках кабелей используется множество различных материалов, включая EPDM. Синтетические каучуки обычно обладают лучшими характеристиками, чем их натуральные аналоги, и составляют многие резиновые смеси в кабелях.Они либо термоотверждаются, либо вулканизируются, чтобы избежать размягчения или плавления при воздействии тепла. Добавки могут резко изменить характеристики материалов.

Другие потенциальные каучуки, которые вы найдете в кабельной оболочке, включают:

  • Вулканизированная индийская резина (VIR):  VIR объединяет каучук с минералами и серой и проходит процесс вулканизации. Он обладает отличной механической прочностью и долговечностью, но вступает в реакцию с медью, поэтому необходимы луженые медные жилы.
  • Полиэтилен (ПЭ):  Полиэтилен — это еще один термопластичный материал, такой как ПВХ. Он более чувствителен к влаге при высоких напряжениях и имеет меньшие диэлектрические потери, чем ПВХ. Его электрические свойства делают его хорошим выбором для высокоскоростных кабелей передачи, которым не требуется высокая гибкость.
  • Сшитый полиэтилен (XLPE) : Путем регулировки цепей в молекулах полиэтилена XLPE может выдерживать более высокие температуры. Это также приводит к более высоким диэлектрическим потерям, чем PE, но может выдерживать более высокие диапазоны температур.
  • Силикон: Силиконовые куртки обладают высокой устойчивостью к ультрафиолетовому излучению, гибкостью и долговечностью. Они обычно используются в чувствительных средах, таких как медицинские и аэрокосмические приложения.
  • Натуральный каучук:  Натуральный каучук обладает некоторыми сильными изоляционными свойствами, но он легко впитывает влагу, имеет низкий температурный диапазон и более подвержен повреждениям при обращении или ультрафиолетовом излучении. Чистый каучук используется нечасто.

EPDM — один из самых прочных типов резины, поэтому его часто используют в тяжелых условиях.Тип используемой резины часто зависит от особых требований вашего применения и того, что может предложить уникальный материал.

Кабели из ПВХ и EPDM от WesBell Electronics

Производители выпускают электрические кабели практически для любых возможных сценариев. Всегда кажется, что есть небольшая вариация, которая гарантирует изготовление нового кабеля, который покупают потребители. Кабели из ПВХ и этилен-пропилен-диен-каучука бывают разных видов, и выбор правильного может быть немного сложным.

Компания WesBell специализируется на проводах и кабелях. Обязательно обсудите ваше приложение с нами перед покупкой. Мы можем помочь вам найти правильный кабель, и, если вы уже что-то задумали, мы потенциально можем найти что-то лучше или дешевле, о чем вы, возможно, не знаете. Мы также можем помочь с подготовительными услугами, такими как резка по длине и зачистка. Свяжитесь с нами через Интернет или по телефону 800-334-8400, чтобы поговорить с членом команды и найти подходящий кабель для вашего проекта.

Cat6 PVC и Cat6 Riser: основные отличия и особенности

Является ли стояк Cat6 лучшим выбором, чем ПВХ Cat6? Какой из этих двух кабелей лучше подходит для вашей сети? Чем одна из них превосходит другую? Что ж, если вы бомбардируете Google подобными поисковыми запросами, остановитесь прямо здесь, поскольку мы вас поддержим.Эта статья представляет собой абсолютное руководство по сравнению Cat6 PVC и Cat6 Riser .

Новичок и, по сути, даже профессионалы в этой области не знают о NFPA (Национальной ассоциации противопожарной защиты) и не принимают во внимание тот факт, что их кабель должен соответствовать определенным стандартам, включая Национальный электротехнический кодекс или NFPA. 70. Это приводит нас к нашей первой функции, которая отделяет два кабеля друг от друга.

Стандарт безопасности:

Когда речь идет о стандартах безопасности, кабель Cat6 Riser имеет преимущество перед кабелями Cat6 PVC.Сертификат Underwriter Laboratories (UL) для стояка Cat6 является одним из самых строгих стандартов в отрасли. Это UL1666.

Сертификация Underwriter Laboratories для PVC Cat6 несколько линейна, чем для Cat6 Riser.

По сравнению с кабелями из ПВХ более высокий спрос на вертикальные кабели можно объяснить более высокими стандартами безопасности. Вместо кабеля из ПВХ можно использовать вертикальный кабель. Однако кабели из ПВХ не разрешается использовать в закрытых помещениях, таких как стояки и вентиляционные камеры.

ПВХ Cat6 против стояка Cat6: Материал оболочки кабеля :

Cat6 PVC использует некачественные и недорогие материалы оболочки. При воздействии огня этот материал выделяет густой дым, опасные химические вещества и частицы сильно загрязненного газа.

Материал оболочки вертикальных кабелей категории 6 лучше, чем у кабелей из ПВХ. Он сконструирован таким элегантным образом, что материал его оболочки обеспечивает достаточную защиту от УФ-излучения и солнечного света, что делает вертикальные кабели идеальными для прокладки как внутри, так и снаружи помещений.

Использование : Кабели

из ПВХ предназначены для наружной прокладки. Поскольку материал их оболочки не такой тонкий, как у вертикального кабеля, вы не можете использовать их в закрытых помещениях.

С другой стороны, стоячие кабели предназначены для использования в стояках, поскольку они огнестойкие и в случае возникновения пожара в здании останавливают распространение огня.

Таким образом, вы можете использовать вертикальные кабели на открытых площадках в качестве замены кабелям из ПВХ.С другой стороны, кабели из ПВХ не подходят для замены стояков.

Скорость передачи данных и пропускная способность :

Когда дело доходит до скорости передачи данных, оба варианта семейства Cat6 с вертикальной платой и PVC имеют одинаковые характеристики. Эти кабели могут передавать данные со скоростью 10 Гбит/с на расстояние 55 метров и 1 Гбит/с на расстояние 100 метров.

Полоса пропускания этих кабелей составляет 550 МГц.

Что касается температуры прокладки, эти кабели можно прокладывать при температуре от 0 до 60 градусов Цельсия.

Знайте разницу между проводами и кабелями

Поговорите с электриками или монтажниками или торговцами электрикой и с покупателями. Термины «кабели» и «провода» часто используются взаимозаменяемо. Однако между ними есть различие, как вы увидите ниже.

Проволока:
В общих чертах проволока представляет собой отрезок металла с круглым, квадратным или прямоугольным поперечным сечением, но в последнем случае ее называют полосой. Металл может быть алюминием или медью в отношении использования в электрике, но вы также можете найти латунную, стальную и MS-проволоку, используемую для других целей.Для целей электротехники используются медь и алюминий из-за их высоких свойств проводимости. Провод в справочнике по электрическим приложениям всегда представляет собой один провод, независимо от того, оголен он или изолирован. Это может быть один провод или пучок проводов с изоляционным покрытием.

Провод может быть оголен или покрыт изоляционным материалом. Вы можете, например, купить эмалированные медные и алюминиевые провода у дилеров в электрических проводах в Ахмадабаде .Этот тип проволоки находит применение при изготовлении трансформаторов и двигателей.

Сплошной отрезок металлической проволоки может быть заключен в изоляционный материал, такой как ПВХ. Толщина изоляционного материала может достигать 1 мм и более. Этот тип провода можно использовать для подключения выключателей или даже для общей бытовой электропроводки.

Изолированные провода могут также иметь оболочку из ПВХ, покрывающую ряд тонких медных или алюминиевых проводов. Эта конфигурация с использованием более тонких жил оголенного провода внутри одной изолирующей оболочки делает провод гибким.Можно использовать отдельные провода сечением от 32 до 20 swg, а затем связать несколько таких проводов в одной оболочке, чтобы получить один проводник с общим поперечным сечением от 1 мм до 12 мм и более. Сечение определяет пропускную способность по току. Проволока, используемая для сварки, например, может иметь тонкие проволоки, которые вместе могут создавать достаточно толстое поперечное сечение, чтобы выдержать 300 ампер. Провода с общим сечением от 2 до 3 мм, но состоящие из более тонких проволок, также могут быть использованы для электропроводки дома, и лучшими считаются домовые провода Polycab различных цветовых кодов с огнестойким изоляционным материалом.

Кабели специального назначения могут иметь двойную изоляцию, а изоляционный материал может быть резиновым или полиэтиленовым, за исключением ПВХ, который является наиболее распространенным из-за его более высокого сопротивления изоляции и низкой стоимости.

Кабели:
Основной отличительной характеристикой кабелей является то, что кабель имеет более одной изолированной жилы, заключенной в общую оболочку. Наиболее распространенным типом являются два проводника, каждый из которых имеет отдельный изоляционный кожух, объединенный во внешней изоляционной оболочке.Это служит для соединения токоведущих и нейтральных проводов в электрической цепи. Следующим шагом является включение трех таких изолированных проводников в общую оболочку, чтобы обеспечить соединения под напряжением, нейтралью и землей. Каждый провод имеет изоляционный материал разного цвета для легкой идентификации.

Электронные кабели и кабели, используемые в телекоммуникациях, могут иметь несколько таких изолированных проводов в общей внешней оболочке. Как указано в разделе о проводах выше, отдельный изолированный провод может быть сплошным проводом из алюминия или меди или несколькими такими жилами, заключенными в оболочку.Этот метод связывания более тонких нитей вместе придает кабелю гибкость. Его можно сматывать, разматывать, а затем снова сматывать или укладывать вокруг углов с легкостью, и проводники вряд ли порвутся.

Когда думают о кабелях, обычно представляют их очень толстыми и обычно используемыми в промышленных целях и для передачи электроэнергии. Однако вы также используете кабели в своем доме для питания приборов и плат расширения, а также между компьютерами и мониторами или телевизорами.Тем не менее, говоря о промышленных кабелях и кабелях для передачи электроэнергии, таких как кабели Polycab, которые можно приобрести у авторизованного дистрибьютора проводов и кабелей Polycab , можно выбирать из различных типов.

Кабели, используемые для передачи электроэнергии, могут иметь очень толстые жилы, обычно алюминиевые. Они по отдельности заключены в изоляционный материал с цветовой кодировкой, а затем объединены в толстый кабель с внешней оболочкой. Оболочка может иметь зазоры между проводами, заполненными дополнительным изоляционным материалом.Некоторые кабели для прочности и защиты внутренних проводов могут иметь плоские полосы из оцинкованного MS, окружающие провода внутри, и в этом случае такие кабели называются бронированными кабелями.

Кабели

обычно имеют двойную изоляцию, поэтому вы можете просто протянуть кабель из одной точки в другую без необходимости прокладывать его через трубу или канал из ПВХ. Однако отдельные провода, даже если они используются вместе, лучше прокладывать через трубу или канал.

Материал изоляции/оболочки из поливинилхлорида (ПВХ) для проводов и кабелей

Поливинилхлорид, провода и кабели с ПВХ изоляцией/оболочкой

Galaxy является ведущим поставщиком проводов или кабелей из поливинилхлорида (ПВХ) на заказ и в наличии.Galaxy может поставлять провода и кабели из ПВХ, как со склада, так и по индивидуальному заказу, с различными размерами AWG, номинальным напряжением, компаундами, экранирующими конструкциями и количеством проводников.

Что такое поливинилхлорид/ПВХ?

Поливинилхлорид, также известный как ПВХ, представляет собой термопластичный материал. ПВХ очень универсален и является широко известным и используемым соединением, вероятно, наиболее часто используемым материалом для проводов и кабелей. ПВХ обладает хорошим сочетанием характеристик, которые объясняют, почему он так часто используется для изоляции проводов и оболочки кабелей.ПВХ прочен, устойчив к ультрафиолетовому излучению и демонстрирует хорошую стойкость к химическим веществам и воде.

Характеристики провода или кабеля из поливинилхлорида/ПВХ

Существует много причин для использования изоляции или оболочки из ПВХ для проводов и кабелей. К ним относятся:

  • ПВХ часто является наименее дорогим материалом оболочки и изоляции с хорошими характеристиками, поэтому ПВХ является хорошим выбором, когда большое значение имеет стоимость, особенно при больших количествах.
  • ПВХ
  • также является наиболее доступным материалом для проводов и кабелей.Имеется большой запас проводов/кабелей из ПВХ на складе/в наличии, включая многие аналоги проводов Alpha и эквивалентные кабели Belden
  • . ПВХ
  • доступен в различных температурных режимах, в том числе до 80°C, до 90°C и до 105°C
  • ПВХ
  • легко печатать и наносить полосы.
  • ПВХ
  • доступен в различных цветах как для курток, так и для одежды.
  • ПВХ
  • также может использоваться для многих нестандартных проводов и кабелей.
  • ПВХ
  • используется для соединительных проводов во многих стилях UL; наиболее распространенными являются UL1007, UL1015, UL1060 и UL1061.

Добавить комментарий

Ваш адрес email не будет опубликован.
