Основы проектирования акустических систем

Проектирование акустической системы (АС) — сложный процесс, требующий знаний в области акустики, электротехники и конструирования. При разработке АС необходимо учитывать множество факторов:

• Тип акустического оформления (закрытый ящик, фазоинвертор, пассивный излучатель и т.д.)
• Параметры динамиков (резонансная частота, добротность, объем эквивалентный подвижной системе и др.)
• Объем и геометрию корпуса
• Материал и толщину стенок корпуса
• Внутреннее демпфирование
• Параметры фазоинвертора (если используется)
• Расчет и конструкцию кроссовера

Рассмотрим основные этапы проектирования АС на примере двухполосной системы с фазоинвертором.

Выбор динамиков для акустической системы

Правильный подбор динамиков — ключевой момент в проектировании АС. Основные параметры, на которые следует обращать внимание:

• Диаметр диффузора
• Мощность (номинальная и максимальная)
• Частотный диапазон
• Чувствительность
• Резонансная частота (Fs)
• Эквивалентный объем (Vas)
• Полная добротность (Qts)

Для двухполосной системы потребуется низкочастотный (НЧ/СЧ) и высокочастотный (ВЧ) динамики. НЧ/СЧ динамик обычно имеет диаметр 5-8 дюймов, ВЧ — 1 дюйм (купольный твитер).

Расчет параметров корпуса акустической системы

Объем корпуса АС рассчитывается исходя из параметров НЧ/СЧ динамика. Для фазоинверторного оформления оптимальный объем обычно составляет 20-40 литров на динамик диаметром 6,5 дюймов.

Точный расчет можно выполнить по формуле:

V = 15.33 * Vas * (Qtc/Qts — 1)^2.87

где:

• V — объем корпуса в литрах
• Vas — эквивалентный объем динамика
• Qtc — требуемая добротность (обычно 0.5-0.7)
• Qts — полная добротность динамика

Проектирование фазоинвертора

Для расчета параметров фазоинвертора используются следующие формулы:

Fb = c / (2π * sqrt(V * Lv))

Sv = Vd * Fb / (0.85 * c)

где:

• Fb — частота настройки фазоинвертора
• c — скорость звука (343 м/с)
• V — объем корпуса
• Lv — длина трубы фазоинвертора
• Sv — площадь сечения трубы
• Vd — объемная скорость воздуха

Частоту настройки фазоинвертора обычно выбирают на 5-10 Гц ниже резонансной частоты динамика. Длину трубы подбирают экспериментально.

Материалы для изготовления корпуса акустической системы

Наиболее распространенные материалы для изготовления корпусов АС:

• МДФ (древесноволокнистая плита средней плотности)
• Фанера повышенной плотности
• ДСП (древесностружечная плита)
• Массив дерева (дуб, бук, ясень)

МДФ считается оптимальным вариантом, сочетающим хорошие акустические свойства, простоту обработки и доступную цену. Рекомендуемая толщина стенок — 18-25 мм.

Сборка корпуса акустической системы

При сборке корпуса АС необходимо обеспечить его максимальную жесткость и герметичность. Основные рекомендации:

• Все соединения должны быть проклеены и усилены саморезами
• Внутренние углы следует укрепить брусками
• Рекомендуется использовать дополнительные ребра жесткости
• Все щели необходимо тщательно герметизировать
• Внутренние поверхности должны быть покрыты демпфирующим материалом

Для демпфирования используют синтепон, войлок, поролон или специализированные акустические материалы.

Проектирование и изготовление кроссовера

Кроссовер разделяет частотный диапазон между динамиками. Для двухполосной системы обычно используют фильтры второго порядка (12 дБ/октаву). Частота раздела выбирается в диапазоне 2-3 кГц.

Расчет номиналов компонентов кроссовера:

L = (R * 10^6) / (2π * F)

C = 10^6 / (2π * F * R)

где:

• L — индуктивность в мкГн
• C — емкость в мкФ
• R — сопротивление динамика в Ом
• F — частота раздела в Гц

Для изготовления кроссовера используют высококачественные компоненты: воздушные катушки, пленочные конденсаторы, мощные резисторы.

Финальная сборка и настройка акустической системы

После сборки всех компонентов необходимо провести акустические измерения и при необходимости скорректировать параметры. Основные этапы настройки:

• Измерение амплитудно-частотной характеристики (АЧХ)
• Проверка фазировки динамиков
• Настройка частоты раздела кроссовера
• Подбор оптимального демпфирования
• Финальная доводка звучания

Для измерений используют специальное оборудование: измерительный микрофон, анализатор спектра, генератор сигналов.

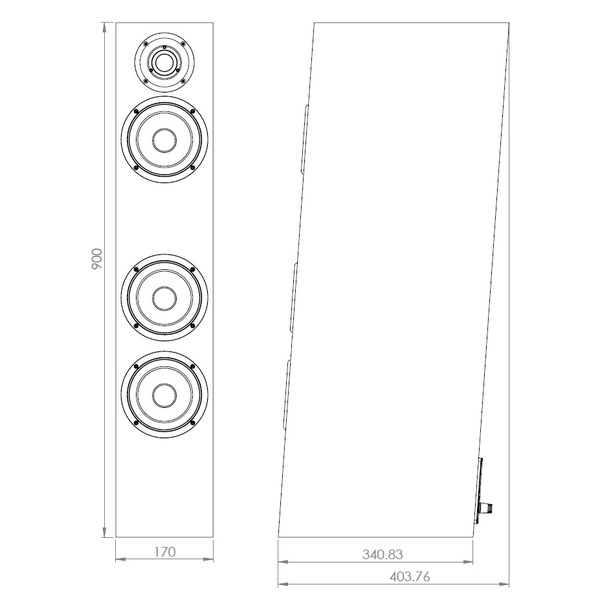

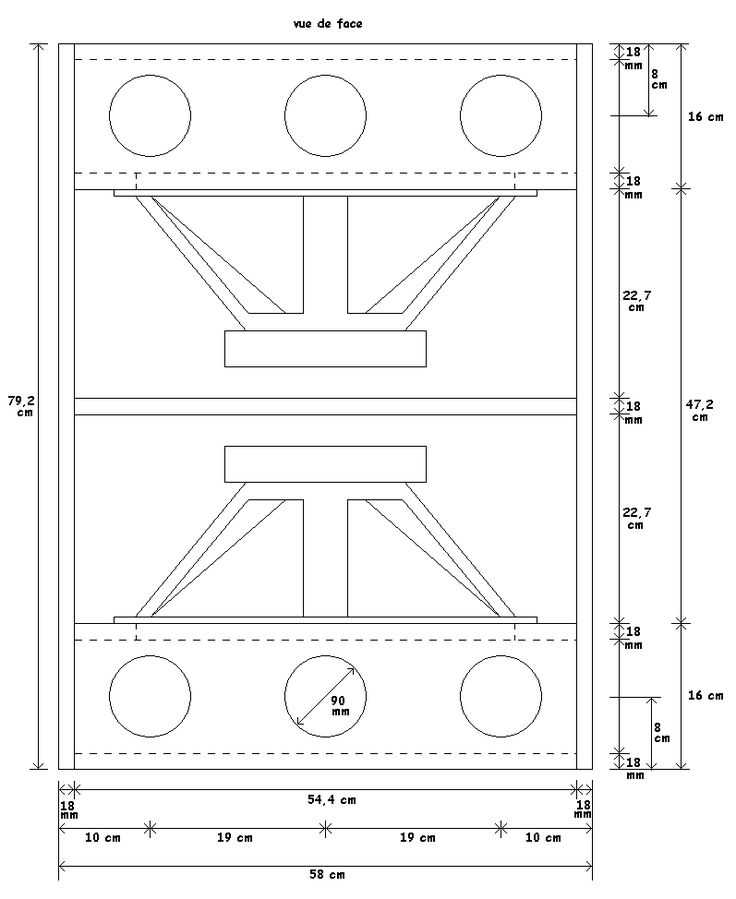

Чертеж колонки

Данные чертежи проектов акустических систем взяты мною из интернета, я просто сделал небольшую подборку, которую буду продолжать. По мере возможности буду давать ссылки на первоисточник это не всегда получается, так как многие материалы скачаны давно и источники уже не известны. Данный чертеж представляет собой небольшую двухполосную акустическую систему, так называемых полочников. Фазоинвертор — щель, образованная конструкцией корпуса. На чертеже показаны размеры, но данных по динамическим головкам нет

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Hi-End акустика своими руками, или как сделать хорошие колонки
• Изготовление акустических систем своими руками
• Как сделать колонку своими руками
• Схема, устройство колонок
• Расчет короба для сабвуфера
• Чертежи колонок магнитных КММ
• Акустические системы
• Акустические системы
• Изготовление акустических систем, корпусов для колонок и аппаратуры
• Колонки самодельные: схема, чертежи

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Добавление новых типов данных на чертеж геологической колонки (версия 2. 0 КРЕДО III)

Hi-End акустика своими руками, или как сделать хорошие колонки

Сохранить и прочитать потом —. Дорогие друзья, разрешите представиться. Зовут меня Юрий. Имя получил в честь Юрия Алексеевича Гагарина, как и многие мальчики в тот период. Настолько он был популярен, когда я родился. Видимо, энергетика того времени и имени первого космонавта, в какой-то степени передалась мне и стала частью души, требующей активности.

В школьные годы активность была разнонаправленной, но не включала в себя учебу. В жизни это не стало помехой. Технический университет закончил с отличием. Профессию свою, выбранную по принципу максимальной сложности специальностей, предлагаемых ВУЗом, в который поступал, не сменил и зарабатываю ею по настоящее время. Учили меня на конструктора гидравлических машин и средств их автоматизации. В свободное от работы время всяческие увлечения не отпускали и дальше.

То, что там увидел при первом посещении, было мечтой молодости. Правда, в те времена такого представить было невозможно. Ассортимент этого магазина открыл для меня дверь в мир реализации задумок. Думаю, как и для многих других, одержимых идеями, людей. Кроме увлечения аудиотехникой, сопровождающего меня по жизни, люблю фотографию, читаю фантастику обязательно о космических путешествиях — отрабатывает та самая энергетика.

И еще одно увлечение — почти дюжину лет мастерю мебель из дерева. Сейчас уже имеется серьезный опыт краснодеревщика, который позволяет изготавливать мебель профессионально.

Создание акустики, о которой пойдет речь — одно из давних моих увлечений. Но, накопленный опыт, сегодняшние возможности и новые желания позволили поставить перед собой сложную задачу — создать акустику для дома, передающую динамику, масштабность и эмоциональность концертного исполнения музыки.

Я — любитель. Буду стараться писать только о конкретике. Поделюсь своим практическим опытом по созданию акустических систем высокого уровня.

Адресую эту информацию таким же любителям, которым нравится качественный звук, получающим удовольствие не от фона, а от прослушивания музыки.

Людям, которые в мире звуков, имеют предпочтения и любимые записи. Весной со мной нечто произошло. Вечером на веранде до ушей донеслось птичье чириканье, повеяло настоящим теплом, где-то зазеленело, прилетел первый растительный аромат, захотелось пригубить вина и послушать музыку. Не анализируя можно все списать на флуктуации души , я почувствовал потребность, и у меня возникла идея обзавестись хорошим звуком для дома. Но в тот момент термин хороший звук вдруг приобрел иной смысл.

В голове встали воспоминания от случайного прослушивания музыки в магазине в комнате хай-энда , великолепной возможности ощутить звук высочайшего качества у нескольких друзей. Все это случилось годы назад, но потребность в хорошем звуке оформилась именно весной семнадцатого. Воспроизведенный акустикой звук должен передать эмоции: солистов и музыкантов, и всех тех, кто готовит запись для нас — слушателей.

По предварительным оценкам, возможно завышенным, купить такое оборудование — оказалось не по карману. Размениваться на хорошее доступное — не хотелось. Таким образом, встала задача построить самому акустику максимально высокого класса, доступного в домашних условиях. Без лабораторий, высокоточных измерений, но, чтобы порода, солидность и элитность звука была неоспорима. Чтобы от прослушивания создавалось именно такое впечатление. В качестве небольшого отступления следует сказать, что задумка имела базу.

Был счастлив от ее звука. Были спаяны различные транзисторные усилители, одна модель чрезвычайно качественная. Сейчас, кроме прежних подзабытых знаний, навыков и опыта, добавилась любовь к изготовлению мебели из дерева и некоторый набор столярного инструмента.

Дополнительно захотелось обзавестись и качественным ламповым усилителем. Дабы сократить реализацию задуманного предложил участие своему другу-энтузиасту и самоделкину, имеющего базу радиофака УПИ Уральский государственный технический университет.

Условились, что акустика подборы, расчеты и воплощение будет моей задачей, ламповик — его часть. Вопрос построения АС был начат с изучения теории и сопутствующих материалов. Передо мной, как и перед многими строителями собственных акустических систем, встал вопрос выбора акустического оформления. Знания, информация, мнения начали копиться и систематизироваться, но ответ на вопрос о типе акустического оформления АС оставался открытым. В это время моему напарнику стали доступными три широкополосные головки 75ГДШ В местном ДК задумали выбросить два сценических сабвуфера, проработавших на протяжении ти с лишним лет.

В каждом стояло по два динамика. В одном из них динамик вышел из строя, отсюда и решение выбросить. Прослушивание в родном сабвуферном корпусе — оценки не изменило. Практически без энтузиазма начал копать интернет на тему применения в АС динамиков имеющегося типа.

Быстро нашлись материалы товарищей, уже построивших АС на основе этих динамиков. Почему: отсутствие демпфирования динамика или минимальное по необходимости. Другими словами динамической головке не создается препятствий при работе, а это, как я понимаю, означает минимум условий для создания внешнего сопротивления и, как следствие, искажений. Еще, резонансная частота динамика в корпусе с трубой не изменяется. Это, в свою очередь, должно обеспечить воспроизведение более богатой басовой составляющей, являющейся основой ритма, обеспечивающей объемность звука и усиливающей психоэмоциональное восприятие музыкальной программы.

С внутренним сопротивлением после прослушивания динамиков , опаской получить слабый результат и, все же, надеждой купил три листа строительной фанеры 12мм для повторения в материале предложенной конструкции. Доработка состояла в применении радиусных переходов в каждом углу впервые гнул фанеру , установки ребра жесткости внутри учитывая габариты и толщину материала и устройство жесткой съемной задней стенки для удобства работ по последующему возможному демпфированию.

Технологию изготовления не даю. Раскрой тоже. Учитывая свой опыт работ с деревом — считаю, что у каждого мастера, берущегося за изготовление такой конструкции, будет своя специфика конструирования и работ по изготовлению. Специфика связана с условиями, навыками и набором инструмента.

Я привык работать с клеем, отказавшись от металлического крепежа кроме съемной задней стенки. Это обеспечивает отсутствие технологических реек, забирающих объем, дающих дополнительную геометрию в канале звука, что с моей точки зрения — дипломированного гидравлика — не есть хорошо для движения звуковой волны по каналу. А задача, между прочим, стоит в создании условий для ее плавного, ламинарного есть такой термин, означающий отсутствие завихрений движения по каналу.

Это снижает вероятность возникновения призвуков, ненужных для высококлассного звука. Звук построенной АС удивил сразу. Могучий, яркий, красивый и отличный от моих фирменных трехполосных фазонверторных ФИ колонок английского бренда.

Значительно отличный. Удивление усиливалось тем, что там же — Англия, интеллект инженеров и масштабное производство, а здесь летнее чудо в фанерном ящике. После того, как первый всплеск эмоций утих, стало понятно, что одного динамика для этой АС мало.

Не хватает верхов и … низов.

Бас низкий, красивый, с множеством оттенков чего не слышно на ФИ и, в то же время, слабый. Можно себя уговорить на такой звук, но недостаток заметный. Посомневавшись в способности этого динамика играть басы в широкополосной АС, построил сужающийся лабиринт — трансмиссионную волновую линию ТВЛ. По отзывам в сети — это как раз то, что необходимо. Описываю без подробностей и аргументов в пользу такого решения. Не привожу рекомендаций и зависимостей построения ТВЛ.

Все есть в интернете. Эту конструкцию сделал более технологичной: с катетами, без скруглений. Следует отметить, АС получилась более компактных размеров. Вот ее разрез. Многие авторы в сети упоминают о важности правильно сделанных расчётов трансмиссионно-волнового канала, отсутствия фундаментальных ошибок, сложности конструкции и необходимости точного ее повторения при изготовлении.

При этом, кроме геометрии и правил выбора динамиков в их подходе собственно ничего и нет. При вычерчивании конструкции АС с ТВЛ меня сопровождало чувство глубокого понимания механики, но не акустики. Все делал на веру. Ведь много людей делилось уже практическим опытом, достигнутым результатом и фотографиями. Многих устраивал полученных звук. Это ведь весомый аргумент. Снова взял строительную фанеру. На сей раз, два листа, с учетом остатков от предыдущего варианта. Изготовил быстро и точно.

Следует подчеркнуть избыточную жесткость корпусов таких конструкций, даже при использовании фанеры 12мм. Итак, ощущение от прослушивания — очень хорошо. Недостатки те же. Если нехватка верхов — это конструкция динамика, то нехватка басов — вопрос корпуса.

Изготовление акустических систем своими руками

Сохранить и прочитать потом —. Дорогие друзья, разрешите представиться. Зовут меня Юрий. Имя получил в честь Юрия Алексеевича Гагарина, как и многие мальчики в тот период. Настолько он был популярен, когда я родился. Видимо, энергетика того времени и имени первого космонавта, в какой-то степени передалась мне и стала частью души, требующей активности.

Колонки задумано сделать напольными с круглым фазоинвертором. чертеж колонки: вид спереди, вид сбоку в разрезе и два варианта внутренних.

Как сделать колонку своими руками

Многие пользователи компьютеров и других устройств приобретают для них колонки — этот аксессуар используется для проигрывания самых разных аудиофайлов. На современном рынке представлено огромное количество разнообразных моделей, которые снабжаются всё новыми и новыми функциями. Но вовсе не обязательно приобретать новое устройство, если старые колонки сломались или их вовсе не было. Вполне реально сделать их своими руками из автомобильных динамиков. Такая работа не отнимет много времени, а также не потребует большого количества дополнительных материалов. С задачей справится даже новичок, что позволяет значительно сэкономить на приобретении аксессуара для компьютера. Но как же сделать колонки самостоятельно? Первым делом необходимо подготовить все необходимые материалы и тщательно изучить последовательность действий. Без этого можно легко ошибиться в процессе работы и не только не добиться положительного результата, но и потратить впустую материалы, которые могли бы быть использованы более рационально. Процесс создания самодельных колонок довольно прост: первым делом нужно измерить динамики и вырезать в деревянных ящиках отверстия для них.

Схема, устройство колонок

Сам связался с постройкой DIY, да и есть примеры друзей, так что если интересно, пара моих наблюдений и выводов:. Здесь Вы вряд ли найдете ответы на свои вопросы. Я хоть и выбрал относительно простой проект полочников Крылова,все равно потратил уйму своего времени и времени знакомых дизайнеров, что бы соединить расчеты и правильный кабинет с внешним оформлением который мне хочется получить. Универсального варианта нет. Есть либо относительно профессионально рассчитанная система подобраны драйвера, кроссовер, кабинет , либо выброшенные деньги на ветер.

Наша организация предоставляет услуги с г.

Расчет короба для сабвуфера

Посвящается тем, у кого есть свободное время. Открываем популярный журнал про хороший звук и с удовольствием смотрим на изящные образы если не сказать образА акустических систем, а посмотреть есть на что. Мощные башни ощетинились во все стороны динамиками, блестят своими лакированными боками, давят паркет острыми шипами и вообще вызывают чувство глубокого уважения. Похоже, у них есть только один недостаток — это, конечно, цена. Возникает вполне логичный вопрос, а что если сделать копию какого-либо монстра самому?

Чертежи колонок магнитных КММ

Профессиональное программное обеспечение для автоматизации работы инженера-геолога, предназначенное для создания пространственных моделей геологического строения местности, ввода данных по выработкам, выпуска чертежей геологических колонок и ведомостей различного вида, а также для расчета физико-механических характеристик и несущей способности одиночной сваи по данным статического и динамического зондирования. Параллельная работа. Информация из отдельных проектов легко и без потерь может быть объединена. С системой поставляется библиотека геологических данных различных типов, описывающих стратиграфические, генетические, литологические и другие свойства объектов геологических изысканий, а также библиотеки линий, штриховок, шаблонов чертежей, ведомостей. В любой из библиотек можно создавать новые или корректировать существующие данные согласно стандартам предприятия. Для этих целей в систему встроены интуитивно понятные редакторы. А с помощью Редактора геологического Классификатора пользователю предоставляется возможность создания и собственных типов данных рис.

Составляем чертёж для колонки Составление чертежа является одним из основных.

Акустические системы

Привет всем,на каком приложении лучше всего рисовать чертеж,идея в том что надо запилить колонки,есть оригинальный чертеж ,в виде картинки,но мне надо перенести чертеж,конечно же ручками,и глянуть визуализацию,а так же расчет материалов,с этой задачей справился бы базис мебельщик,но все же,есть конечно компас ,или автокад,но разве есть там ф-ция расчета материалов? И как разрезать и т. Я понимаю что вопрос глупый,но мне нужно сделать несложный чертеж,но я не знаю на чем лучше это делать.

Акустические системы

ВИДЕО ПО ТЕМЕ: Лабиринт Рогожина на 100ГДШ65-8 Ноэма (1 часть)

Теперь вы можете самостоятельно сделать чертеж корпуса для сабвуфера, рассчитать необходимый объем в литрах, длину порта и все другие параметры, необходимые для создания эффективного короба, не путаясь в формулах и расчетах. Все понимают, что короб является незаменимой частью для правильной работы низкочастотного динамика, который рассчитан работать в определенном объеме, без него, динамик просто будет гонять воздух, при этом КПД снизится в несколько десятков раз. Без короба, из-за отсутствия необходимого демпфера, динамик очень легко вывести на превышение хода, это когда катушка начинает выходить из магнитного зазора, именно в этот момент, любой малейший перекос диффузора может привести к удару катушки о керн цилиндрический магнитопровод, расположенный по центру катушки , что приведет к сползанию обмотки. Есть конечно исключения, например как сабвуферы Free Air, которые рассчитаны работать без объема, но эффективность данных сабвуферов очень мала, рекомендуется устанавливать их только в крайнем случае.

Задача: создать Hi-Fi колонки на базе широкораспространенных автомобильных акустических комплектов.

Изготовление акустических систем, корпусов для колонок и аппаратуры

Изготовление акустических систем своими руками нечастый случай. Практикуется профи, начинающими музыкантами, когда магазинные варианты не устраивают. Это типичные примеры, которые решаются набором общепринятых способов. Рассмотрением мы и займемся. Не рекомендуем листать по диагонали устройство акустической системы, вникайте! Нет шансов сделать акустическую систему самостоятельно без понимания теории. Нижний край — 40 Гц, верхний — 20 Гц 20 кГц.

Колонки самодельные: схема, чертежи
