Конденсаторы для сварочного аппарата: особенности применения и преимущества

alexxlabРазное
Как правильно подобрать конденсаторы для сварочного аппарата. Какие преимущества дает использование конденсаторов в сварочных трансформаторах. Почему важно учитывать емкость и напряжение конденсаторов.

Содержание

Зачем нужны конденсаторы в сварочном аппарате

Конденсаторы играют важную роль в работе сварочных аппаратов, особенно трансформаторного типа. Их основные функции:

  • Компенсация реактивной мощности
  • Стабилизация сварочной дуги
  • Снижение потребления тока из сети
  • Уменьшение мерцания освещения при работе сварочного аппарата

Правильно подобранные конденсаторы позволяют значительно улучшить характеристики сварочного трансформатора. Рассмотрим подробнее, как они влияют на работу аппарата.

Принцип работы конденсаторов в сварочном трансформаторе

Сварочный трансформатор имеет значительную индуктивность, что приводит к сдвигу фаз между током и напряжением. Это вызывает появление реактивной мощности, которая не совершает полезной работы.


Конденсаторы, подключенные параллельно первичной обмотке трансформатора, компенсируют индуктивное сопротивление. В результате:

  • Уменьшается сдвиг фаз
  • Снижается реактивная мощность
  • Увеличивается коэффициент мощности (cos φ)

За счет этого повышается эффективность работы сварочного аппарата и снижается нагрузка на электросеть.

Преимущества использования конденсаторов в сварочных аппаратах

Применение конденсаторов в сварочных трансформаторах дает ряд существенных преимуществ:

  1. Снижение потребляемого тока из сети на 20-30%
  2. Уменьшение падения напряжения в питающей сети
  3. Стабилизация горения сварочной дуги
  4. Увеличение производительности сварки
  5. Экономия электроэнергии
  6. Уменьшение нагрева силовых кабелей

При этом важно правильно подобрать емкость конденсаторов под конкретный сварочный аппарат. Рассмотрим основные критерии выбора.

Как подобрать конденсаторы для сварочного трансформатора

При выборе конденсаторов для сварочного аппарата необходимо учитывать следующие параметры:

  • Мощность сварочного трансформатора
  • Напряжение питающей сети
  • Режим работы (ПВ)
  • Коэффициент мощности аппарата

Емкость конденсаторов рассчитывается по специальным формулам. Ориентировочно можно использовать следующие значения:


  • Для трансформатора 250А — 100-150 мкФ
  • Для 315А — 150-200 мкФ
  • Для 400А — 200-250 мкФ

Напряжение конденсаторов должно быть минимум в 1,5 раза выше напряжения сети. Для 220В подойдут конденсаторы на 450-630В.

Схемы подключения конденсаторов к сварочному аппарату

Существует несколько вариантов подключения конденсаторов к сварочному трансформатору:

  1. Параллельно первичной обмотке
  2. Параллельно вторичной обмотке
  3. К отдельной обмотке

Наиболее распространена схема с подключением параллельно первичной обмотке. Она позволяет эффективно компенсировать реактивную мощность.

При подключении важно соблюдать полярность конденсаторов и использовать провода достаточного сечения. Рекомендуется установить предохранитель для защиты конденсаторов.

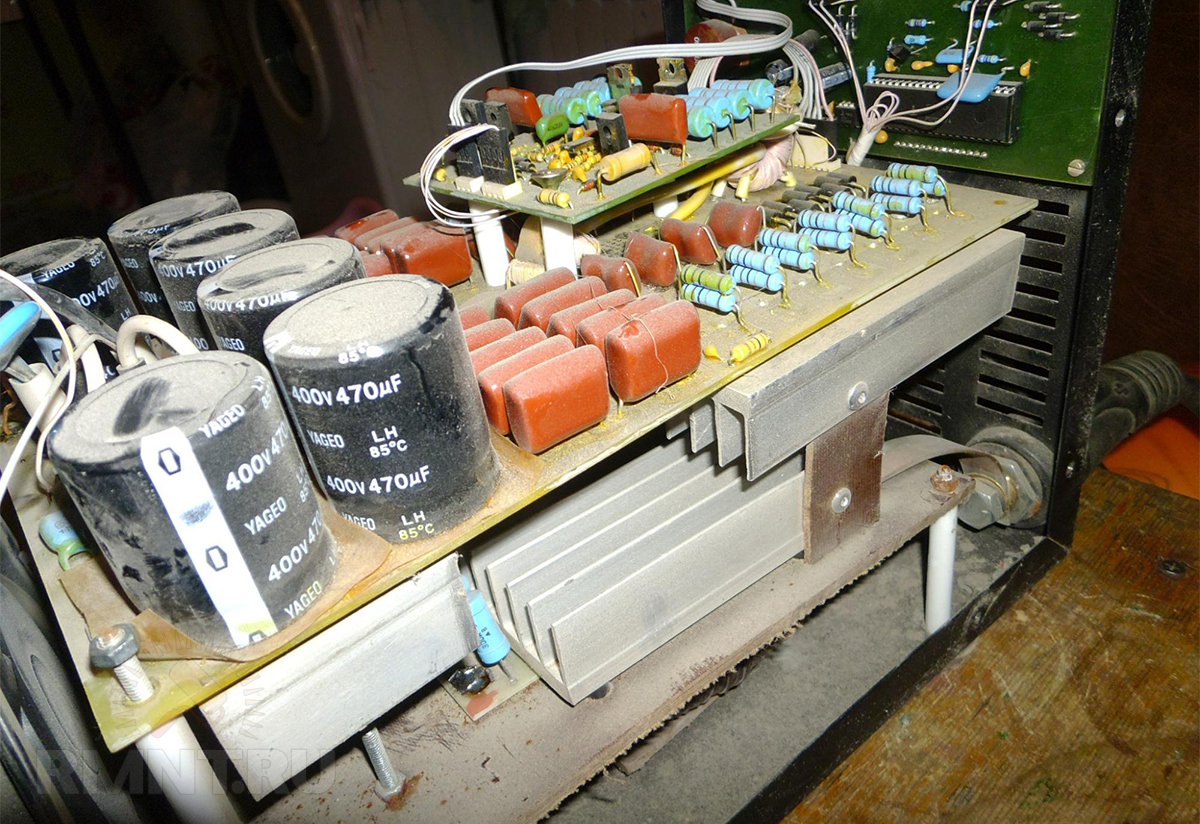

Особенности применения конденсаторов в инверторных сварочных аппаратах

В современных инверторных сварочных аппаратах также используются конденсаторы, но их функции несколько отличаются:

  • Сглаживание пульсаций выпрямленного напряжения
  • Накопление энергии для стабилизации дуги
  • Фильтрация высокочастотных помех

В инверторах применяются специальные высокочастотные конденсаторы меньшей емкости. Их выбор и установка требуют определенных знаний в электронике.


Меры безопасности при работе с конденсаторами в сварочных аппаратах

При использовании конденсаторов в сварочном оборудовании необходимо соблюдать следующие меры безопасности:

  • Использовать конденсаторы с соответствующим рабочим напряжением
  • Устанавливать разрядные резисторы параллельно конденсаторам
  • Не прикасаться к выводам конденсаторов сразу после выключения
  • Проверять исправность изоляции конденсаторов
  • При замене соблюдать полярность подключения

Соблюдение этих правил позволит безопасно эксплуатировать сварочный аппарат с конденсаторами.

Выводы по применению конденсаторов в сварочных аппаратах

Использование конденсаторов в сварочных трансформаторах и инверторах дает ряд существенных преимуществ:

  • Повышение эффективности работы
  • Экономия электроэнергии
  • Стабилизация сварочной дуги
  • Снижение нагрузки на электросеть

При правильном подборе и подключении конденсаторы позволяют значительно улучшить характеристики сварочного оборудования. Однако необходимо учитывать особенности их применения и соблюдать меры безопасности.



Косинусный конденсатор для сварочного трансформатора — Ремонт и модернизация

#1 Dr_MMA

Отправлено 01 February 2017 22:04

Начитавшись в интернете про косинусные конденсаторы, купил два 100 МкФ конденсатора. Подключил конденсаторы параллельно сварочному трансформатору. Результат сразу проявился. Без конденсаторов: потребляемый ток на холостом ходу- около нуля, во время сварки- около 20 ампер. С конденсаторами: на холостом ходу- около 12 ампер, во время сварки- около 11 ампер. Сварочный ток одинаковый — около 120 ампер. В случае с моим трансформатором, оптимальная емкость конденсаторов ,должно быть, чуть меньше 200 МкФ. Поэтому во время сварки ток уменьшается на 1 ампер.
Прилагаю видео.


  • Наверх
  • Вставить ник

#2 LLsvet

Отправлено 02 February 2017 07:49

Все просто.

Во время работы сварочного, появляется реактивный ток, а фаза тока начинает отставать от фазы напряжения (смещение фаз). Причина — индуктивный характер нагрузки.



Установка конденсатора, по идее, должна скомпенсировать реактивный ток и вернуть фазы на место.

НО!

Нагрузка у Вас- то есть, то нет. Значит и реактивные ток,  то — есть, то-нет. А, значит, подключив конденсаторы, Вы получаете перекомпенсацию (в момент отсутствия нагрузки). У Вас фаза тока начинает опережать фазу напряжения. В итоге — тот же реактивный ток, но по другой причине! Причем, учитывая, что сварочник больше простаивает, Вы получаете убытки (в виде потерь мощности на проводах от прохождения реактивного тока.

Если у Вас 20 сварочников, тогда оправдана установка конденсаторов расчитанная: 200мКф х 20 шт х К спроса   (К спроса сварочника может быть не более 20-30%, я, так, думаю).





Правильное решение — установка автоматического анализатора косинуса фи с подключением батареи конденсаторов разной емкости с помощью электронных ключей (электронное реле) .

Т.Е. нужен онлайн автоподбор емкости конденсаторов. Такая штука дороже бюджетного сварочника, однозначно!


  • Наверх
  • Вставить ник

#3 gonta

Отправлено 02 February 2017 11:26

LLsvet, Единственный плюс от этого -не так соседей замучаешь миганием света.


Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#4 LLsvet

Отправлено 02 February 2017 12:39

LLsvet, Единственный плюс от этого -не так соседей замучаешь миганием света.

Это не связано никак! Ну, или не, так, сильно.

Чтобы у соседей не мигало, надо увеличивать сечение кабеля до точки (сверху), где вы с соседом оба подключены.


  • Наверх
  • Вставить ник

#5 валера1963

Отправлено 02 February 2017 13:22

Dr_MMA,вот что написано в букваре 75г.

Прикрепленные изображения

  • Наверх
  • Вставить ник

#6 gonta

Отправлено 02 February 2017 13:40

Это не связано никак! Ну, или не, так, сильно.

Чтобы у соседей не мигало, надо увеличивать сечение кабеля до точки (сверху), где вы с соседом оба подключены.

Пробовал у меня братан как-то такое.Реально меньше перепады напруги.

Но это было давно.Теперь все с инверторами)))))


Ко мне обращаться на ты.

  • Наверх
  • Вставить ник

#7 copich

Отправлено 02 February 2017 14:03

Это не связано никак! Ну, или не, так, сильно.

Чтобы у соседей не мигало, надо увеличивать сечение кабеля до точки (сверху), где вы с соседом оба подключены.

фазу из сети, ноль от батареи


Пробовал у меня братан как-то такое.

Реально меньше перепады напруги.

Но это было давно.Теперь все с инверторами)))))

функционал шире, удобство в работе больше, легче носить … Да только плюсы!!!!

А трансформатор на ЦВЕТМЕТ — тоже плюсы одни — тортик на халявку.


  • Наверх
  • Вставить ник

#8 Dr_MMA

Отправлено 02 February 2017 14:03

Из «плюсов» : Мигание света уменьшилось и потребляемый ток уменьшился.
Из «минусов» : Карману вредно.
Планирую подключать их через переключатель- когда надо включил, когда надо отключил.
Вопрос знающим: кто знает, сколько Квар выдерживают эти конденсаторы ?

  • Наверх
  • Вставить ник

#9 keria

Отправлено 02 February 2017 14:13

сколько Квар выдерживают эти конденсаторы ?

им пофиг квар, рабочее напряжение надо повыше, что бы не пробило , при отключении катушки от сети в ней напряжение подскакивает от самоидукции, по аналогии с трубопроводом резкое повышение давления при гидроударе- все тонкое вхлам. Опять же сами кондеры как демпферы и выступают, гасят это напряжение, по идее с ними при подключении-отключении провода меньше искрить должны, в основном при отключении.

Сообщение отредактировал keria: 02 February 2017 14:17

  • Наверх
  • Вставить ник

#10 Dr_MMA

Отправлено 02 February 2017 15:21

им пофиг квар, рабочее напряжение надо повыше, что бы не пробило , при отключении катушки от сети в ней напряжение подскакивает от самоидукции, по аналогии с трубопроводом резкое повышение давления при гидроударе- все тонкое вхлам. Опять же сами кондеры как демпферы и выступают, гасят это напряжение, по идее с ними при подключении-отключении провода меньше искрить должны, в основном при отключении.

Напряжение выбрал на 1000 вольт, чтоб в будущем на 380 вольт можно было без страха подключать. Только вот, выводы-ножки какие-то нежные. Выдержат ли эти ножки 10-12 ампер(когда подключу к 380 вольт, наверняка ток при холостом ходе будет 10-12 ампер на каждый конденсатор ).

Прикрепленные изображения

Сообщение отредактировал Dr_MMA: 02 February 2017 15:22

  • Наверх
  • Вставить ник

#11 keria

Отправлено 02 February 2017 15:23

Прикрепленные изображения

1000 вольт однозначно хватит.

  • Наверх
  • Вставить ник

#12 LLsvet

Отправлено 02 February 2017 17:22

Неплохо, бы сопротивление паралельно кондеру. Чтоб разряжать в отключенном состоянии.

Неприятно будет, если остаточный заряд + 220В попадет при включении на -220в — это КЗ на 440В!



http://www.power-e.ru/2006_02_50.php



http://www.online-el…ru/cb/help8.php

Сообщение отредактировал LLsvet: 02 February 2017 17:23

  • Наверх
  • Вставить ник

#13 keria

Отправлено 03 February 2017 14:42

Неплохо, бы сопротивление паралельно кондеру. Чтоб разряжать в отключенном состоянии.

По идее он параллельно катушке стоит, через неё и разрядится.

  • Наверх
  • Вставить ник

#14 LLsvet

Отправлено 03 February 2017 15:56

По идее он параллельно катушке стоит, через неё и разрядится.

https://www.ruselt.r…oy-moshchnosti/

Посмотрите внимательно на схему.



На малой мощности — необязательно (до 1- 2 кВар), а, дальше — проблемы Ваши, если на мгновение мигнет свет!

Что конденсатор, что индуктивность -это не просто железяка, подключенная к батарейке… В цепи переменного тока, и, то, и другое -накопители энергии, которая вылетает оттуда с огромной силой. Вас, не било током от трамлера в москвиче? Жаль, что нет… хорошо вбивает физику в голову на всю жизнь.

Итак, мигнул свет. Кондер сохранил в себе энергию на момент выключения со знаком «+». Энергия не ушла, и, чем она больше, тем больше время саморазряда. В сети 50Гц. Через 0,25 сек свет вернулся, но на момент подачи может, как на зло, пришел со знаком «-«. Вот, оно, СОБЫТИЕ!, которое позволит Вам восполнить недостатки образовании по физике…

P.S. Сопротивление подбирается для разряда за время 0,5-1 сек.

Сообщение отредактировал Глобул: 03 February 2017 17:47

  • Наверх
  • Вставить ник

#15 keria

Отправлено 05 February 2017 20:59

В цепи переменного тока, и, то, и другое -накопители энергии, которая вылетает оттуда с огромной силой. Вас, не било током от трамлера в москвиче? Жаль, что нет… хорошо вбивает физику в голову на всю жизнь.

Я вас уверяю,что в цепи постоянного тока они больше накопипители энергии, чем в цепи переменного тока. В сети пременного тока всегда существует вероятность того, чо размыкание произойдет в тот момент, когда энергия реактивного сопротивления равна 0. С постоянкой так не будет.  Хотите прочитать мне лекцию про потокосцепление? Прослушаю с удовольствием, как и многие здесь. Но я сомневаюсь, что осилите, потому как словово

паралельно

пишется с двумя » л» . Читая внимательно физику этого нельзя не заметить. А читая внимателбно тему можно понять, что емкость стоит параллельно индуктивности и при снятии напряжения через неё же и разрядится. Хлопало вас немало видать, и не по детски. Ну да, электрики не соперы, первый раз взет.

  • Наверх
  • Вставить ник

#16 Dr_MMA

Отправлено 07 February 2017 08:44

Так-как я эти конденсаторы буду подключать через переключатель- буду подключать при надобности- то, без разрядного резистора не обойтись.
Была бы схема на симисторе, которая подключала и отключала бы конденсаторы при прохождении синусоиды напряжения через ноль. Хотя бы подключение осуществить при прохождении через ноль, а разрядку можно и резистором ( или первичной обмоткой какого-либо маломощного трансформатора ).

  • Наверх
  • Вставить ник

#17 keria

Отправлено 07 February 2017 15:35

Так-как я эти конденсаторы буду подключать через переключатель- буду подключать при надобности

Вообще, как я помню, угол сдвига между током и напряжением зависит исключительно от соотношения индуктивной и емкостной нагрузок. От того варит аппарат или нет он не зависит. Если ваш аппарат не потребляет (не гоняет) ток на хх, логично предположить, что там в схеме конденсаторы уже стоят,  а ваши лишние. Нужно конденсатор в цепь воткнуть без ничего и измерить ток, если он будет 12 А как на видео, то однозначно он там не нужен, или он слишком большой  из-за ошибки в расчетах. Смысл в том, что на хх не выполняя полезной (активной) работы сварочник перегоняет ток туда и обратно прогревая себя, провода и питающий трансорматор. Именно в этот момент и должен работать конденсатор. А когда горит дуга (сравнительно короткий промежуток времени) потери от реактивных сопротивлений пренебрежимо малы и ничтожны по сравнению с её мощностью.



Т.е. Ток от напряжения отстает не во время работы сварочника, а всегда, конкретно на 90 градусов поэтому мощност на хх



 Q = I*U*cos 90 = I*U *0 = 0 . при люббых токах и напряжениях полезная мощность равна нулю.  Когда дуга загорается,  как раз таки фи становится отличным от 90 и   cos фи не равен нулю. Активная мощность идет на  разогрев дуги. Но фи никогда не будет равен нулю, а его косинус единице, если индуктивность не компенсируется емкостью и кстати наоборот.



Не мучайте свой сварочник и не думайте, что его конструировали недоумки. Недоумки ничего сконструировать не могут. (мы на форумах сидим))))

Сообщение отредактировал keria: 07 February 2017 16:02

  • Наверх
  • Вставить ник

#18 LLsvet

Отправлено 07 February 2017 16:56




Я вас уверяю,что в цепи постоянного тока они больше накопипители энергии, чем в цепи переменного тока. В сети пременного тока всегда существует вероятность того, чо размыкание произойдет в тот момент, когда энергия реактивного сопротивления равна 0. С постоянкой так не будет.  Хотите прочитать мне лекцию про потокосцепление? Прослушаю с удовольствием, как и многие здесь. Но я сомневаюсь, что осилите, потому как словово



пишется с двумя » л» . Читая внимательно физику этого нельзя не заметить. А читая внимателбно тему можно понять, что емкость стоит параллельно индуктивности и при снятии напряжения через неё же и разрядится. Хлопало вас немало видать, и не по детски. Ну да, электрики не соперы, первый раз взет.



Теорию почитайте:

http://www.online-el…ru/cb/help8.php


Т.е. Ток от напряжения отстает не во время работы сварочника, а всегда, конкретно на 90 градусов поэтому мощност на хх

Я тоже так подумал, но возможно там предусмотрено авт отключение транса. Что, за аппарат? Надо посмотреть схему.

Сообщение отредактировал LLsvet: 07 February 2017 16:52

  • Наверх
  • Вставить ник

#19 copich

Отправлено 07 February 2017 18:37

Не мучайте свой сварочник и не думайте, что его конструировали недоумки. Недоумки ничего сконструировать не могут. (мы на форумах сидим))))



Каждый занят своим делом


  • Наверх
  • Вставить ник

#20 keria

Отправлено 07 February 2017 21:30

Теорию почитайте:

Почитал, Где там резистор на рисунке б)?

Предупреждаю . что Fu ‘ это предохранитель, а разрядный резистор должен стоять параллельно конденсатору. даже сюда не поленюсь вынести ваши учебники. Объясните мне тупому где здесь разрядный резистор.!?  а вот еще цитата из вашего «кондуита»



 Для КУ, присоединенной через общий с трансформатором или электродвигателем выключатель, разрядные резисторы не требуются, так как разряд конденсаторов происходит через обмотки этих ЭП.



Не хотите читать мой бред, так хотя бы свои учебники почитайте.  Потом подумайте . Потом решайте, а стоитли писать?



Кто из нас тупее? Я наверное,  а меня за это ненавидят недоучки (назвать их электриками язык не поворачиваеися). Они то свои буквари прокурили и не могут тупого начальника подвинуть, у него ж диплом   подарили наверное….







Каждый занят своим делом

Сидим и меряемся у кого длиннее, хотя точно знаем , что у слона.


  • Наверх
  • Вставить ник

Конденсаторы для сварочного инвертора в категории «Промышленное оборудование и станки»

Инвертор сварочный аппарат инверторный Сталь ММА 250 Ампер сварка инверторная для дома, дачи и гаража

На складе

Доставка по Украине

2 700 грн

2 699 грн

Купить

Topove

Сварочный инверторный аппарат Revolt MMA-317 инвертор 7500 Вт компактный мощный для ручной дуговой сварки

На складе в г. Киев

Доставка по Украине

4 408 грн

3 426 грн

Купить

Revolt

Сварочный инвертор для дома Kaiser MMA-250 HOME LINE Бытовой инверторный сварочный аппарат Кайзер

На складе в г. Кропивницкий

Доставка по Украине

2 800 грн

Купить

ВМережі

Сварочный полуавтомат/ инвертор для алюминия MMA / MIG-MAG / TIG LIF, 180А, Латвия, Vitals Master MIG 1800 ALU

Доставка из г. Днепр

14 015 грн

Купить

Лобзик — интернет магазин

Сварочный инвертор для дома Kaiser MMA-300 HOME LINE Бытовой инверторный сварочный аппарат Кайзер

На складе в г. Кропивницкий

Доставка по Украине

3 600 грн

Купить

ВМережі

Сварочный аппарат инвертор KENDE IN-265 Электродная сварка для сварочных работ в режиме ММА

На складе в г. Кропивницкий

Доставка по Украине

4 300 грн

3 875 грн

Купить

«УКРинструмент» — интернет-магазин строительных инструментов и садовой техники

Диодный мост S50VB100 (для сварочного инвертора)

На складе в г. Кропивницкий

Доставка по Украине

100 грн

Купить

Sxemki.com

Инвертор сварочный аппарат инверторный Сталь 250 Ампер сварка ММА инверторная для дома, дачи и гаража

Доставка из г. Черкассы

1 900 грн

Купить

Topove

Сварочный аппарат инвертор Edon TB-300P (3. 5 кВт, 300 А)

На складе в г. Львов

Доставка по Украине

2 138 грн

1 850 грн

Купить

Вентилятор DC 24v для сварочного инвертора, 92х92х25 / подходит для 0.30а

Доставка по Украине

289 грн

Купить

Тен Хаус.

Конденсатор Seacon 450В 470мкф 30*60

На складе в г. Ромны

Доставка по Украине

275 грн

242 грн

Купить

Benzopt

Сварочный аппарат инвертор Edon TB-300P (3.5 кВт, 300 А) для дома

На складе в г. Львов

Доставка по Украине

2 138 грн

1 829 грн

Купить

«Море инструментов»

Сварочный инвертор EDON EXPERT TIG-250 для аргонодуговой сварки

Доставка по Украине

11 275 грн

Купить

СВАРМАСТЕР

BT40T60 транзистор для сварочного инвертора

Доставка из г. Полтава

96.10 грн

Купить

МегаШара — Интернет-магазин

Инвертор cварочный для аргоно-дуговой сварки INTERTOOL DT-4220

Под заказ

Доставка по Украине

3 999 грн

Купить

Интернет магазин Inter-opt

Смотрите также

Конденсатор электролитический 1000mF 450V, 1000uf 450V

Доставка по Украине

140 грн

Купить

dennis2006

Конденсатор электролитический 680mkF 450V

Доставка по Украине

110 грн

Купить

dennis2006

Конденсатор электролитический 560mF 450V, 560uf 450V

Доставка по Украине

105 грн

Купить

dennis2006

Конденсатор электролитический 330mF 450V, 330uf 450V

Доставка по Украине

70 грн

Купить

dennis2006

Конденсатор электролитический 820mF 450V, 820uf 450V

Доставка по Украине

130 грн

Купить

dennis2006

Сварочный инвертор ММА для работы в труднодоступных местах и на высоте, KENDE IN-265 с наплечным ремнем

На складе в г. Кропивницкий

Доставка по Украине

4 300 грн

3 801 грн

Купить

POLOSA — ИНТЕРНЕТ-МАГАЗИН ТОВАРОВ ДЛЯ СТРОИТЕЛЬСТВА, САДА И ДОМА

Ящик для сварочного инвертора,Патон

Доставка из г. Николаев

1 199 грн

Купить

ТОВ»ПРОФПОСТАЧ»

Вентилятор для сварочного инвертора 9238 24 В

Доставка по Украине

578 грн

Купить

LeChat

Зап. части для авто Tesla. Конденсатор высоковольтный инвертора мотора Tesla model S, model S REST

Доставка по Украине

3 036.80 грн

Купить

Интернет-магазин «Сток-Тесла»

Hugong Wave 315КD Сварочный инвертор для аргонодуговой сварки TIG, PULSE TIG, PULSE TIG AC/DC, MMA.

На складе в г. Киев

Доставка по Украине

87 945 грн

Купить

Инструменты Садовая и Строительная техника Станки Пневмоинтструмент

Вентилятор для сварочного инвертора DC 24V / 92*92*25

Доставка по Украине

305 грн

Купить

Тен Хаус.

Вентилятор для сварочного аппарата (инвертора) DC 24v 92/92/38мм, 0.45A

Доставка по Украине

369 грн

Купить

Тен Хаус.

Вентилятор для инвертора сварочного DC 12v, 92/92/38/ 0.45a

Доставка по Украине

342 грн

Купить

Тен Хаус.

Вентилятор для сварочного инвертора 9238 24 В

Доставка из г. Харьков

578 грн

Купить

Интернет-магазин ZNAKOMO

Выступающая сварка конденсаторным разрядом (CD)

Варианты сварки конденсаторным разрядом для приварки гаек и шпилек с выступом

Сварка сопротивлением конденсаторного разряда (или сварка CD) представляет собой особую форму контактной сварки, при которой энергия сварки обеспечивается высвобождение энергии, хранящейся в большой конденсаторной батарее.

Разработанные для высокоточного и массового производства решения для контактной сварки с конденсаторным разрядом доступны от T. J. Snow в диапазоне от 1 до 160 кДж.

Сброс конденсатора (CD)


Сварная система

Доступно в 12-24 Kjoule

Стандартный 18 ″-24 ″ Глубина горла

Стандартный размер RWMA 2 рамки

  • Многопульсная система-контактная система

      T. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. J. Конденсаторно-разрядная сварочная система состоит из 4 независимых батарей конденсаторов — 2 малых и 2 больших, что позволяет одновременно или каскадно высвобождать энергию конденсатора для удаления нежелательного покрытия предварительным импульсом или окончательным импульсом отпуска.

    • Система быстрой фиксации «Elastomer»

      Когда усилие сварки достигает заданного значения, шайба из эластомера сжимается и накапливает энергию. Когда выступ начинает разрушаться, эластомерная шайба линейно высвобождает накопленную энергию и поддерживает необходимое усилие сварки.

    • Стандартное программируемое усилие и контроль усилия

      Система сварки конденсаторным разрядом T. J. Snow оснащена программируемым усилием, создаваемым пропорциональным клапаном и контролируемым датчиком усилия. Датчик силы позволяет контролировать фактическое усилие на протяжении всего сварного шва, чтобы гарантировать, что надлежащее усилие применяется на всех этапах сварного шва.

    • Дополнительные места расположения шкафов

      Шкаф компакт-дисков может располагаться слева или справа от рамы сварочного аппарата или может быть расположен на расстоянии до 10 метров от рамы сварочного аппарата.

    • Дополнительные конфигурации

      Система конденсаторной разрядной сварки T. J. Snow доступна в моделях с 2 и 3 головками. Механизмы подачи гаек и деталей также могут быть легко интегрированы в систему.

    Преимущества сварки конденсаторным разрядом

    Сокращение времени сварки

    Разрядка конденсатора (CD) В процессе контактной сварки используется накопленная энергия, а не обычные процессы, в которых используется прямое потребление поступающей мощности. Это обеспечивает очень короткое время сварки — обычно 10 миллисекунд или меньше.

    Минимальная зона термического влияния

    Короткое время сварки обеспечивает минимальную миграцию тепла в область, непосредственно окружающую зону сварки, тем самым ограничивая или практически исключая изменение зернистой структуры (размягчение в ЗТВ).

    Концентрированные сварные швы

    В результате короткое время сварки гарантирует, что энергия, необходимая для выполнения сварки, сосредоточена ближе к зоне сварки.

    Энергосбережение и экономия затрат

    Модернизация электроснабжения вашего здания часто не требуется, так как требуемая высокая электроэнергия берется не напрямую из сети распределения электроэнергии, а из батареи конденсаторов, которая хранит энергию и перезаряжается между сварные швы.

    Как работает сварочный аппарат CD?
