Как расшифровать маркировку SMD чип-резисторов. Какие бывают типы маркировки. Как пользоваться онлайн-калькулятором для определения номинала SMD резисторов. Какие существуют особенности маркировки резисторов разных производителей.
Основные типы маркировки SMD резисторов
Существует несколько основных типов маркировки поверхностно-монтируемых (SMD) чип-резисторов:
- Цифровая маркировка из 3-4 цифр
- Буквенно-цифровая маркировка
- Цветовая маркировка (для резисторов крупных размеров)
- Отсутствие маркировки (для резисторов малых размеров)
Наиболее распространенной является цифровая маркировка из 3-4 цифр. Как ее расшифровать?
Расшифровка цифровой маркировки SMD резисторов
Цифровая маркировка обычно состоит из 3 или 4 цифр:
- Первые две (или три) цифры обозначают значащие цифры номинала
- Последняя цифра — множитель (степень 10)
Например:
- 103 = 10 * 10^3 = 10 кОм
- 4702 = 47 * 10^2 = 4,7 кОм
- 330 = 33 * 10^0 = 33 Ом
Для резисторов с номиналом менее 10 Ом используется буква R вместо десятичной точки:
- 4R7 = 4,7 Ом
- R33 = 0,33 Ом
Особенности маркировки резисторов разных производителей
Крупные производители SMD компонентов, такие как Yageo, Vishay, Panasonic и другие, могут использовать свои системы маркировки. Рассмотрим некоторые особенности:
Маркировка резисторов Yageo
Компания Yageo использует стандартную цифровую маркировку для большинства своих резисторов. Для резисторов серии RC с допуском 1% применяется 4-значная маркировка:
- 1001 = 1 кОм
- 4992 = 49,9 кОм
Для резисторов с допуском 5% используется 3-значная маркировка:
- 102 = 1 кОм
- 474 = 470 кОм
Маркировка резисторов Vishay
Vishay также применяет стандартную цифровую маркировку. Для некоторых серий резисторов используется буквенно-цифровая маркировка:
- A10 = 10 Ом
- B47 = 47 Ом
- C22 = 22 Ом
Как пользоваться онлайн-калькулятором SMD резисторов
Для быстрого определения номинала SMD резистора по маркировке можно воспользоваться онлайн-калькулятором. Типичный алгоритм работы с калькулятором:
- Введите маркировку резистора в соответствующее поле
- Выберите тип маркировки (3-значная, 4-значная и т.д.)
- Нажмите кнопку «Рассчитать»
- Калькулятор выведет номинал резистора в Омах
Некоторые калькуляторы также позволяют выполнить обратное преобразование — получить маркировку по заданному номиналу резистора.
Маркировка резисторов без цифр
SMD резисторы очень малых размеров (например, 0201 и 01005) часто не имеют маркировки из-за ограниченной площади поверхности. В этом случае для идентификации номинала используются следующие методы:
- Измерение с помощью мультиметра
- Сверка с документацией на печатную плату
- Использование системы цветовой маркировки упаковки
Производители обычно используют цветовую маркировку на упаковке или катушках с резисторами для обозначения их номинала.
Цветовая маркировка SMD резисторов
Некоторые производители применяют цветовую маркировку для SMD резисторов больших размеров (например, 1206 и выше). Принцип аналогичен цветовой маркировке выводных резисторов:
- Первые две полосы — значащие цифры
- Третья полоса — множитель
- Четвертая полоса (если есть) — допуск
Цветовой код аналогичен стандартному для выводных резисторов:
- Черный — 0
- Коричневый — 1
- Красный — 2
- Оранжевый — 3
- Желтый — 4
- Зеленый — 5
- Синий — 6
- Фиолетовый — 7
- Серый — 8
- Белый — 9
Особенности маркировки прецизионных резисторов
Прецизионные SMD резисторы с высокой точностью (допуск 0.1% и менее) часто имеют более сложную систему маркировки. Она может включать:
- Буквенно-цифровой код номинала
- Отдельное обозначение допуска
- Код температурного коэффициента сопротивления
- Код производителя
Например, маркировка «B25C» может означать:
- B — номинал 11.3 кОм
- 25 — допуск ±0.1%
- C — температурный коэффициент ±25 ppm/°C
Для расшифровки такой маркировки обычно требуется обращение к документации конкретного производителя.
Маркировка SMD резисторных сборок
SMD резисторные сборки (резисторные матрицы) обычно маркируются кодом, обозначающим номинал каждого резистора в сборке. Например:
- 103 — все резисторы по 10 кОм
- 472 — все резисторы по 4.7 кОм
- 104-472 — комбинация резисторов 100 кОм и 4.7 кОм
Некоторые производители используют более сложные коды, включающие информацию о количестве резисторов в сборке, их соединении (независимые, общая точка и т.д.).
Заключение
Правильная расшифровка маркировки SMD резисторов важна для корректной идентификации компонентов при ремонте и разработке электронных устройств. Знание основных принципов маркировки и умение пользоваться калькуляторами значительно упрощает работу с поверхностно-монтируемыми компонентами.
При работе с незнакомыми типами маркировки всегда рекомендуется обращаться к документации производителя для получения точной информации о кодировании номиналов и других параметров резисторов.
Маркировка SMD резисторов — Avislab
17.05.2011
SMD-резисторы
SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.
Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка
Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×101 Ом = 7.
5 КОм.

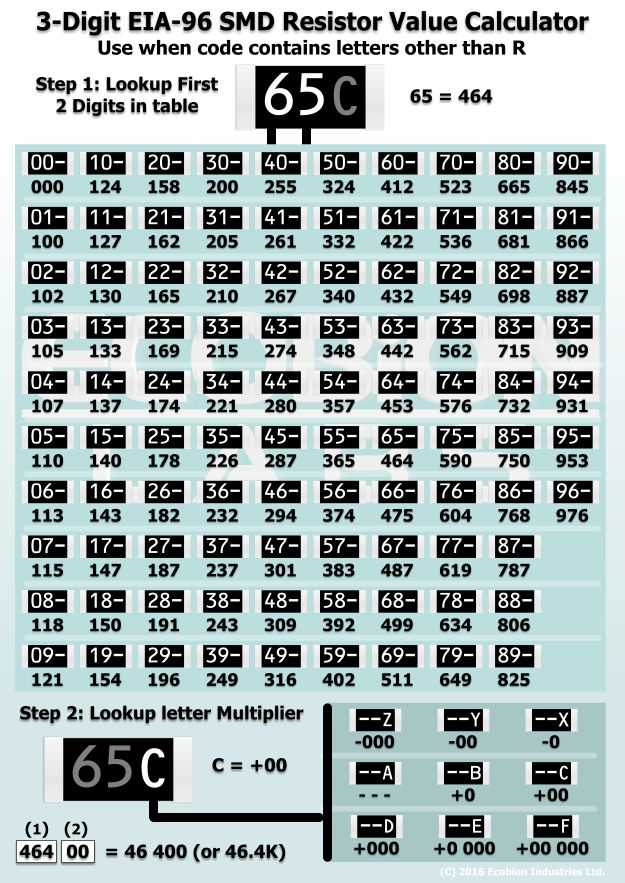

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124×102 Ом = 12.4 КОм.
| Код | Значение | Код | Значение | Код | Значение | Код | Значение |
| 01 | 100 | 13 | 133 | 25 | 178 | 37 | 237 |
| 02 | 102 | 14 | 137 | 26 | 182 | 38 | 243 |
| 03 | 105 | 15 | 140 | 27 | 187 | 39 | 249 |
| 04 | 107 | 16 | 143 | 28 | 191 | 40 | 255 |
| 05 | 110 | 17 | 147 | 29 | 196 | 41 | 261 |
| 06 | 113 | 18 | 150 | 30 | 200 | 42 | 267 |
| 07 | 115 | 19 | 154 | 31 | 205 | 43 | 274 |
| 08 | 118 | 20 | 158 | 32 | 210 | 44 | 280 |
| 09 | 121 | 21 | 162 | 33 | 215 | 45 | 287 |
| 10 | 124 | 22 | 165 | 34 | 221 | 46 | 294 |
| 11 | 127 | 23 | 169 | 35 | 226 | 47 | 301 |
| 12 | 130 | 24 | 174 | 36 | 232 | 48 | 309 |
| S | 10-2 | R | 10-1 | A | 100 | B | 10+1 |
| Код | Значение | Код | Значение | Код | Значение | Код | Значение |
| 49 | 316 | 61 | 422 | 73 | 562 | 85 | 750 |
| 50 | 324 | 62 | 432 | 74 | 576 | 86 | 768 |
| 51 | 332 | 63 | 442 | 75 | 590 | 87 | 787 |
| 52 | 340 | 64 | 453 | 76 | 604 | 88 | 806 |
| 53 | 348 | 65 | 464 | 77 | 619 | 89 | 825 |
| 54 | 357 | 66 | 475 | 78 | 634 | 90 | 845 |
| 55 | 365 | 67 | 487 | 79 | 649 | 91 | 866 |
| 56 | 374 | 68 | 499 | 80 | 665 | 92 | 887 |
| 57 | 383 | 69 | 511 | 81 | 681 | 93 | 909 |
| 58 | 70 | 523 | 82 | 698 | 94 | 931 | |
| 59 | 402 | 71 | 536 | 83 | 715 | 95 | 953 |
| 60 | 412 | 72 | 549 | 84 | 732 | 96 | 976 |
| C | 10+2 | D | 10+3 | E | 10+4 | F | 10+5 |
Перемычки и резисторы с нулевым сопротивлением
Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.
6 мм, 0.8 мм) и
резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для
поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических
корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).
см. также:
- Маркировка SMD резисторов
- Маркировка SMD конденсаторов (керамических, электролитических, танталовых)
- Маркировка алюминиевых электролитических SMD конденсаторов для поверхностного монтажа
- Маркировка биполярных и полевых SMD транзисторов для поверхностного монтажа
- Цветовая маркировка диодов в корпусах SOD-123 и SOD-80 (MELF)
Довідники
Коментарі:
Додати коментар
* Ваше ім’я:
e-mail:
* Коментар:
Введіть код з картинки:
* — обов’язкові поля
Маркировка SMD резисторов — На Заметку
Опубликовано ·
19.
01.2019
Таблица кодов и значений smd резисторов
Малые значения
| Код | Знач. | Код | Знач. | Код | Знач. | Код | Знач. |
| R10 | 0.1Ω | 1R0 | 1Ω | 100 | 10Ω | 101 | 100Ω |
| R11 | 0.11Ω | 1R1 | 1.1Ω | 110 | 11Ω | 111 | 110Ω |
| R12 | 0.12Ω | 1R2 | 1.2Ω | 120 | 12Ω | 121 | 120Ω |
| R13 | 0.13Ω | 1R3 | 1. 3Ω | 130 | 13Ω | 131 | 130Ω |
| R15 | 0.15Ω | 1R5 | 1.5Ω | 150 | 15Ω | 151 | 150Ω |
| R16 | 0.16Ω | 1R6 | 1.6Ω | 160 | 16Ω | 161 | 160Ω |
| R18 | 0.18Ω | 1R8 | 1.8Ω | 180 | 18Ω | 181 | 180Ω |
| R20 | 0.2Ω | 2R0 | 2Ω | 200 | 20Ω | 201 | 200Ω |
| R22 | 0.22Ω | 2R2 | 2.2Ω | 220 | 22Ω | 221 | 220Ω |
| R24 | 0. 24Ω | 2R4 | 2.4Ω | 240 | 24Ω | 241 | 240Ω |
| R27 | 0.27Ω | 2R7 | 2.7Ω | 270 | 27Ω | 271 | 270Ω |
| R30 | 0.3Ω | 3R0 | 3Ω | 300 | 30Ω | 301 | 300Ω |
| R33 | 0.33Ω | 3R3 | 3.3Ω | 330 | 33Ω | 331 | 330Ω |
| R36 | 0.36Ω | 3R6 | 3.6Ω | 360 | 36Ω | 361 | 360Ω |
| R39 | 0.39Ω | 3R9 | 3.9Ω | 390 | 39Ω | 391 | 390Ω |
| R43 | 0. 43Ω | 4R3 | 4.3Ω | 430 | 43Ω | 431 | 430Ω |
| R47 | 0.47Ω | 4R7 | 4.7Ω | 470 | 47Ω | 471 | 470Ω |
| R51 | 0.51Ω | 5R1 | 5.1Ω | 510 | 51Ω | 511 | 510Ω |
| R56 | 0.56Ω | 5R6 | 5.6Ω | 560 | 56Ω | 561 | 560Ω |
| R62 | 0.62Ω | 6R2 | 6.2Ω | 620 | 62Ω | 621 | 620Ω |
| R68 | 0.68Ω | 6R8 | 6.8Ω | 680 | 68Ω | 681 | 680Ω |
| R75 | 0. 75Ω | 7R5 | 7.5Ω | 750 | 75Ω | 751 | 750Ω |
| R82 | 0.82Ω | 8R2 | 8.2Ω | 820 | 82Ω | 821 | 820Ω |
| R91 | 0.91Ω | 9R1 | 9.1Ω | 910 | 91Ω | 911 | 910Ω |
Большие значения
| Код | Знач. | Код | Знач. | Код | Знач. | Код | Знач. |
| 102 | 1kΩ | 103 | 10kΩ | 104 | 100kΩ | 105 | 1MΩ |
| 112 | 1. 1kΩ | 113 | 11kΩ | 114 | 110kΩ | 115 | 1.1MΩ |
| 122 | 1.2kΩ | 123 | 12kΩ | 124 | 120kΩ | 125 | 1.2MΩ |
| 132 | 1.3kΩ | 133 | 13kΩ | 134 | 130kΩ | 135 | 1.3MΩ |
| 152 | 1.5kΩ | 153 | 15kΩ | 154 | 150kΩ | 155 | 1.5MΩ |
| 162 | 1.6kΩ | 163 | 16kΩ | 164 | 160kΩ | 165 | 1.6MΩ |
| 182 | 1.8kΩ | 183 | 18kΩ | 184 | 180kΩ | 185 | 1. 8MΩ |
| 202 | 2kΩ | 203 | 20kΩ | 204 | 200kΩ | 205 | 2MΩ |
| 222 | 2.2kΩ | 223 | 22kΩ | 224 | 220kΩ | 225 | 2.2MΩ |
| 242 | 2.4kΩ | 243 | 24kΩ | 244 | 240kΩ | 245 | 2.4MΩ |
| 272 | 2.7kΩ | 273 | 27kΩ | 274 | 270kΩ | 275 | 2.7MΩ |
| 302 | 3kΩ | 303 | 30kΩ | 304 | 300kΩ | 305 | 3MΩ |
| 332 | 3.3kΩ | 333 | 33kΩ | 334 | 330kΩ | 335 | 3. 3MΩ |
| 362 | 3.6kΩ | 363 | 36kΩ | 364 | 360kΩ | 365 | 3.6MΩ |
| 392 | 3.9kΩ | 393 | 39kΩ | 394 | 390kΩ | 395 | 3.9MΩ |
| 432 | 4.3kΩ | 433 | 43kΩ | 434 | 430kΩ | 435 | 4.3MΩ |
| 472 | 4.7kΩ | 473 | 47kΩ | 474 | 470kΩ | 475 | 4.7MΩ |
| 512 | 5.1kΩ | 513 | 51kΩ | 514 | 510kΩ | 515 | 5.1MΩ |
| 562 | 5.6kΩ | 563 | 56kΩ | 564 | 560kΩ | 565 | 5. 6MΩ |
| 622 | 6.2kΩ | 623 | 62kΩ | 624 | 620kΩ | 625 | 6.2MΩ |
| 682 | 6.8kΩ | 683 | 68kΩ | 684 | 680kΩ | 685 | 6.8MΩ |
| 752 | 7.5kΩ | 753 | 75kΩ | 754 | 750kΩ | 755 | 7.5MΩ |
| 822 | 8.2kΩ | 823 | 82kΩ | 824 | 820kΩ | 815 | 8.2MΩ |
| 912 | 9.1kΩ | 913 | 91kΩ | 914 | 910kΩ | 915 | 9.1MΩ |
Общий принцип, я надеюсь, понятен.
Настоящий материал самостоятельно опубликован в нашем сообществе пользователем proper на основании действующей редакции Пользовательского Соглашения. Если вы считаете, что такая публикация нарушает ваши авторские и/или смежные права, вам необходимо сообщить об этом администрации сайта на EMAIL [email protected] с указанием адреса (URL) страницы, содержащей спорный материал. Нарушение будет в кратчайшие сроки устранено, виновные наказаны.
