Схема термостата. Терморегулятор для котла отопления своими руками: схема, инструкция, советы

Как сделать терморегулятор для котла отопления своими руками. Какие бывают виды терморегуляторов. Пошаговая инструкция по сборке. Преимущества и недостатки самодельных устройств.

Виды терморегуляторов для котлов отопления

Терморегуляторы для котлов отопления бывают нескольких основных типов:

• Простейшие встроенные терморегуляторы на основе биметаллической пластины. Контролируют только температуру теплоносителя.
• Выносные терморегуляторы. Могут контролировать температуру по нескольким каналам:
• температура теплоносителя
• температура воздуха в помещении
• уличная температура (погодозависимая автоматика)
• Программируемые терморегуляторы. Позволяют задавать разные режимы работы в зависимости от времени суток и дня недели.

Выносные и программируемые терморегуляторы обеспечивают более эффективное и экономичное управление отоплением, но стоят дороже простых встроенных моделей.

Зачем нужен терморегулятор для котла отопления?

Установка терморегулятора для котла отопления позволяет:

• Автоматически поддерживать заданную температуру в помещении
• Экономить до 30% энергоресурсов на отопление
• Повысить комфорт за счет более точного контроля температуры
• Защитить систему отопления от перегрева или замерзания
• Управлять котлом дистанционно из жилых помещений

Современные программируемые терморегуляторы также позволяют настраивать разные режимы отопления для разного времени суток и дней недели, что дает дополнительную экономию.

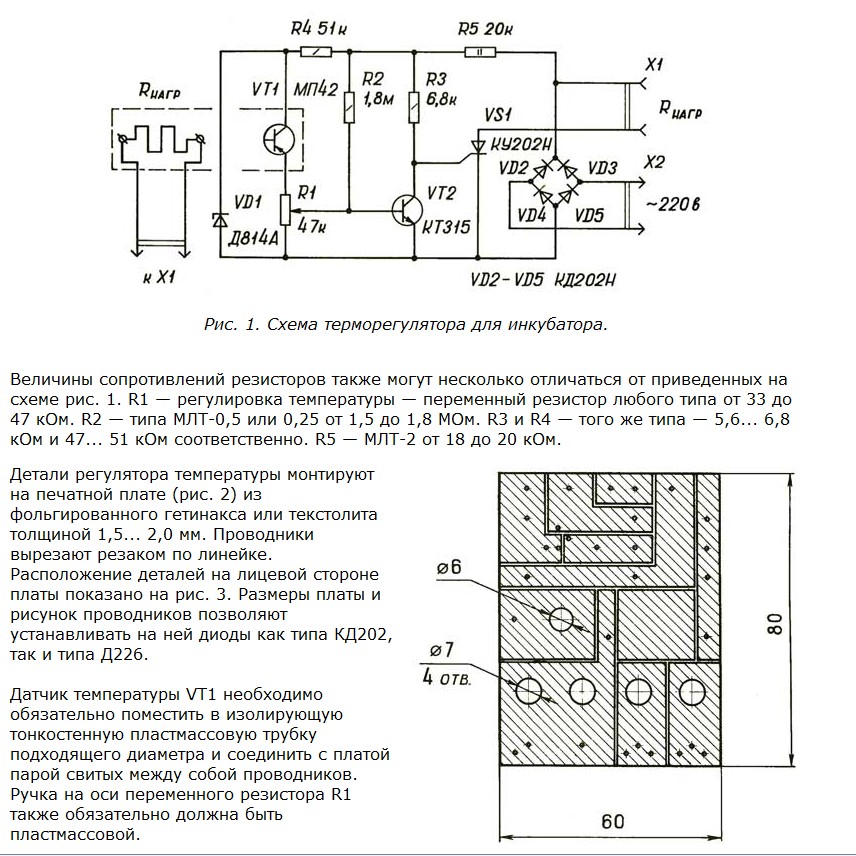

Схема самодельного терморегулятора для котла отопления

Простейшую схему терморегулятора для котла отопления можно собрать на основе стабилитрона. Для этого понадобятся следующие компоненты:

• Стабилитрон TL431
• Терморезистор 22 Ом
• Резисторы 100 Ом и 10 кОм
• Герконовое реле РЭС55А или РЭС47
• Блок питания 12 В
• Печатная плата
• Провода, клеммы, корпус

Принцип работы такого терморегулятора следующий:

1. Терморезистор измеряет температуру воздуха
2. Стабилитрон сравнивает напряжение с терморезистора с заданным пороговым значением
3. При достижении пороговой температуры стабилитрон переключает реле
4. Реле включает или выключает котел

Такая схема позволяет поддерживать заданную температуру с точностью до 1-2°C.

Пошаговая инструкция по сборке терморегулятора своими руками

Чтобы собрать простой терморегулятор для котла отопления своими руками, выполните следующие шаги:

1. Подготовьте печатную плату: разметьте и просверлите отверстия для компонентов, нанесите дорожки.
2. Припаяйте компоненты к плате согласно схеме.
3. Подключите входные и выходные клеммы.
4. Поместите плату в корпус.
5. Подключите провода питания, управления котлом и термодатчика.
6. Проверьте работоспособность, нагревая и охлаждая термодатчик.

При правильной сборке реле должно срабатывать при достижении заданной температуры. Регулировка порога срабатывания производится подстроечным резистором.

Преимущества самодельного терморегулятора для котла

Изготовление терморегулятора для котла отопления своими руками имеет ряд преимуществ:

• Низкая стоимость по сравнению с заводскими моделями
• Возможность настройки под конкретные нужды
• Простота обслуживания и ремонта
• Понятная схема работы
• Возможность модернизации и добавления функций

Самодельный терморегулятор позволяет сэкономить на покупке дорогой заводской автоматики, при этом получив устройство с нужным именно вам функционалом.

Недостатки самодельных терморегуляторов

У самостоятельного изготовления терморегуляторов есть и некоторые недостатки:

• Меньшая надежность по сравнению с заводскими моделями
• Отсутствие гарантии и сертификации
• Ограниченный функционал простых схем
• Необходимость базовых знаний электроники
• Возможные проблемы с безопасностью при неправильной сборке

Поэтому самостоятельная сборка подходит в первую очередь для тех, кто имеет опыт работы с электроникой и понимает принципы работы отопительных систем.

Советы по установке и эксплуатации самодельного терморегулятора

При установке и использовании самодельного терморегулятора для котла отопления следует учитывать несколько важных моментов:

• Размещайте термодатчик в месте, отражающем среднюю температуру помещения
• Не устанавливайте термодатчик вблизи источников тепла или на сквозняке
• Используйте качественные компоненты от проверенных производителей
• Обеспечьте надежную изоляцию всех электрических соединений
• Регулярно проверяйте работоспособность устройства
• При возникновении сбоев немедленно отключайте терморегулятор от котла

Соблюдение этих рекомендаций поможет обеспечить безопасную и эффективную работу самодельного терморегулятора.

Заключение: стоит ли делать терморегулятор своими руками?

Изготовление терморегулятора для котла отопления своими руками может быть интересным и полезным проектом для тех, кто имеет опыт работы с электроникой. Это позволяет сэкономить на покупке дорогой заводской автоматики и получить устройство с нужным функционалом.

Однако следует помнить, что самодельные устройства могут уступать заводским моделям по надежности и безопасности. Поэтому, если у вас нет уверенности в своих навыках, лучше отдать предпочтение сертифицированным заводским терморегуляторам.

В любом случае, установка терморегулятора — это отличный способ повысить эффективность работы системы отопления и сократить расходы на энергоресурсы.

механические и электронные термостаты, схемы подсоединения

Сегодня большую популярность приобрели электрические теплые полы. Для управления этими системами обогрева помещения необходим терморегулятор, схема подключения которого довольно проста. Даже начинающий домашний мастер сможет выполнить эту работу самостоятельно. Однако стоит разобраться с принципом работы термодатчиков и их видами. Это поможет правильно подобрать прибор для решения конкретных задач.

Перед выбором терморегулятора нужно изучить, какие они бывают

Принцип работы

Чаще всего термодатчики работают циклично, и при этом наблюдается замыкание-размыкание электроцепи. При увеличении температуры сопротивление внутреннего датчика термостата падает. Как только достигается заданный параметр, прибор срабатывает и отключает цепь. Во время снижения температуры возникает обратный процесс — сопротивление возрастает, и в результате термостат включает электроцепь.

С помощью термодатчика можно легко управлять микроклиматом в помещении. Достаточно лишь установить желаемую температуру в квартире, после чего прибор все сделает самостоятельно. Сейчас на рынке появились инфракрасные теплые полы, которые способны нагревать не только воздух, но и окружающие предметы. Чтобы система работала в автоматическом режиме, к ней необходимо подключить термостат.

В этом видео вы узнаете, как подключить терморегулятор:

Основные виды

Все современные термостаты работают по одному принципу. Однако между ними существует довольно много различий, влияющих на настройку приборов, управление и схему подключения термодатчика.

Механические термостаты характеризуются простотой эксплуатации и высокой надежностью. Они представляют собой коробочку из пластика, оснащенную рычажком для управления температурой в помещении. Чтобы упростить процесс настройки, на приборах есть шкала с делениями, стандартный шаг которой равен 1 градусу.

Если раньше механические термостаты часто использовались для управления электрическими теплыми полами, то для работы с инфракрасными системами обогрева они не очень хорошо подходят. Впрочем, при желании их можно довольно легко подключить. Хотя многие люди отдают предпочтение электронным устройствам, механические продолжают использоваться. Это связано с простотой их конструкции, а также длительным сроком эксплуатации.

Особенность электронных термодатчиков заключается в наличии дисплея для отображения всей важной для настройки информации. Если механический термостат для работы не нуждается в электричестве, то электронный необходимо подсоединить к сети. Панель управления в зависимости от модели может быть сенсорной либо кнопочной. Некоторые приборы предоставляют возможность запрограммировать температурный режим на определенный отрезок времени, например, неделю.

Продвинутые модели и вовсе могут управляться с помощью смартфона, если на него было установлено соответствующее приложение. Популярность электронные термодатчики получили в первую очередь благодаря удобству эксплуатации. Однако их стоимость выше, по сравнению с механическими устройствами.

Рекомендации по подключению

Чтобы увеличить срок службы электронного термодатчика, его не рекомендуется устанавливать в зоне сквозняков либо в местах активного воздействия прямого солнечного света. Благодаря простой схеме подключения термостата практически любой домашний мастер справится с этой работой. Однако сначала стоит определиться со способом подсоединения:

1. Классический.
2. С использованием магнитного пускателя.

Подробно рассмотреть стоит оба варианта.

Стандартная схема

Одним из важных параметров любого термостата является показатель мощности. Один прибор можно использовать для управления несколькими устройствами для обогрева помещения. Именно от мощности терморегулятора и зависит количество отопительных устройств, которые можно к нему подключить. В домашних условиях вполне достаточно использовать приборы мощностью не более 3 кВт.

Существует 2 способа подсоединения данных датчиков

Чаще всего термостаты имеют четыре контакта — по две на вход и выход. Для подключения прибора необходимо протянуть от распределительной коробки два проводника и соединить их с входными клеммами. После этого выходные контакты с помощью двух других проводов соединяются с системой обогрева.

Если возникла необходимость подсоединить к термостату сразу два отопительных устройства, то нужно определиться с типом подсоединения:

1. Последовательное.
2. Параллельное.

В первом случае от выходных клемм термостата необходимо протянуть два проводника к первому обогревателю, а от него еще два к следующему. При параллельном подключении, от входных контактов термодатчика следует провести четыре проводника — по два на каждое устройство отопления.

С использованием магнитного пускателя

Такая схема подключения механического терморегулятора чаще всего используется для управления несколькими обогревателями. Магнитный пускатель представляет собой коммутационное устройство электромагнитного типа. Он предназначен для использования в сетях с высокими нагрузками. Вариантов подключения термостата через магнитный пускатель довольно много, но домашнему мастеру достаточно знать только один.

На первом этапе выполнения работ необходимо с помощью двух проводников подсоединить регулятор к электросети, задействовав для этого входные клеммы. Затем выходные контакты термодатчика подключаются к пускателю, а он уже соединяется с обогревателем.

Если все было сделано правильно, то остается лишь настроить регулятор на нужный режим работы. Подключение термостата не должно вызвать затруднений, если следовать инструкции. Однако переоценивать свои силы все же не стоит, ведь от качества соединения зависит безопасность членов семьи.

Собираем электронный терморегулятор своими руками схема и подробное описание по сборке устройства

Привет всем любителям электронных самоделок. Недавно я по быстрому смастерил электронный терморегулятор своими руками, схема устройства очень проста. В качестве исполнительного устройства используется электромагнитное реле с мощными контактами, которые могут выдержать ток до 30 ампер. Поэтому рассматриваемая самоделка может использоваться для разных бытовых нужд.

По нижеприведенной схеме, терморегулятор можно использовать, например, для аквариума или для хранения овощей. Кому то он может пригодиться при использовании совместно с электрическим котлом, а кто-то его может приспособить и для холодильника.

Электронный терморегулятор своими руками, схема устройства

Как я уже говорил, схема очень проста, содержит минимум недорогих и распространённых радиодеталей. Обычно терморегуляторы строятся на микросхеме компараторе. Из-за этого устройство усложняется. Данная самоделка построена на регулируемом стабилитроне TL431:

Теперь поговорим подробнее о тех деталях, которые я использовал.

Детали устройства:

• Трансформатор понижающий на 12 вольт
• Диоды; IN4007, или другие с похожими характеристиками 6 шт.
• Конденсаторы электролитические; 1000 мк, 2000 мк, 47 мк
• Микросхема стабилизатор; 7805 или другая на 5 вольт
• Транзистор; КТ 814А, или другой p-n-p c током коллектора не меньше 0,3 А
• Регулируемый стабилитрон; TL431 или советский КР142ЕН19А
• Резисторы; 4,7 Ком, 160 Ком, 150 Ом, 910 Ом
• Резистор переменный; 150 Ком
• Терморезистор в качестве датчика; около 50 Ком с отрицательным ТКС
• Светодиод; любой с наименьшим током потребления
• Реле электромагнитное; любое на 12 вольт с током потребления 100 мА или меньше
• Кнопка или тумблер; для ручного управления

Как сделать терморегулятор своими руками

В качестве корпуса был использован сгоревший электронный счётчик Гранит-1. Плата, на которой расположились все основные радиодетали также от счетчика. Внутри корпуса поместились трансформатор блока питания и электромагнитное реле:

В качестве реле я решил использовать автомобильное, которое можно приобрести в любом автомагазине. Рабочий ток катушки приблизительно 100 миллиампер:

Так как регулируемый стабилитрон маломощный, его максимальный ток не превышает 100 миллиампер, непосредственно включить реле в цепь стабилитрона не получится. Поэтому пришлось использовать более мощный транзистор КТ814. Конечно, схему можно упростить, если применить реле, у которого ток через катушку будет меньше 100 миллиампер, например SRD-12VDC-SL-C или SRA-12VDC-AL. Такие реле можно включить непосредственно в цепь катода стабилитрона.

Немного расскажу о трансформаторе. В качестве, которого я решил использовать нестандартный. У меня завалялась катушка напряжения от старого индукционного счетчика электрической энергии:

Как видно на фотографии там имеется свободное место для вторичной обмотки, я решил попробовать намотать её и посмотреть что получится. Конечно площадь поперечного сечение сердечника у него маленькая, соответственно и мощность небольшая. Но для данного регулятора температуры этого трансформатора достаточно. По расчётам у меня получилось 45 витков на 1 вольт. Для получения 12 вольт на выходе нужно намотать 540 витков. Чтобы уместить их я использовал провод диаметром 0,4 миллиметра. Конечно, можно использовать готовый блок питания с выходным напряжением 12 вольт или адаптер.

Как вы заметили, в схеме стоит стабилизатор 7805 со стабилизированным выходным напряжением 5 вольт, который питает управляющий вывод стабилитрона. Благодаря этому регулятор температуры получился со стабильными характеристиками, которые не будут изменяться от изменения питающего напряжения.

В качестве датчика я использовал терморезистор, у которого при комнатной температуре сопротивление 50 Ком. При нагревании сопротивление данного резистора уменьшается:

Чтобы защитить его от механических воздействий я применил термоусаживающие трубочки:

Место для переменного резистора R1 нашлось с правой стороны терморегулятора. Так как ось резистора очень короткая пришлось напаять на неё флажок, за который удобно поворачивать. С левой стороны я поместил тумблер ручного управления. При помощи него легко проконтролировать рабочее состояние устройства, при этом, не изменяя выставленную температуру:

Несмотря на то, что клемник бывшего электросчетчика очень громоздкий, убирать его из корпуса я не стал. В него чётко входит вилка, от какого либо прибора, например электрообогревателя. Убрав перемычку (на фотографии желтая справа) и включив вместо перемычки  амперметр можно померить силу тока, отдаваемую в нагрузку:

Теперь осталось проградуировать терморегулятор. Для этого нам понадобится цифровой термометр ТМ-902С. Нужно оба датчика устройства соединить вместе при помощи изоленты:

Термометром произвести замер температуры различных предметов горячих, холодных. При помощи маркера нанести шкалу и разметку на терморегуляторе, момент включения реле. У меня получилось от 8 до 60 градусов Цельсия. Если кому-то нужно сдвинуть рабочую температуру в ту или иную сторону, это легко сделать, изменив номиналы резисторов R1, R2, R3:

Вот мы и сделали электронный терморегулятор своими руками. Внешне выглядит вот так:

Чтобы не было видно внутренности устройства, через прозрачную крышку, я ее закрыл скотчем, оставив отверстие под светодиод HL1. Некоторые радиолюбители, кто решил повторить эту схему, жалуются на то, что реле включается, не очень чётко, как бы дребезжит. Я ничего этого не заметил, реле включается и отключается очень чётко. Даже при небольшом изменении температуры, никакого дребезга не происходит. Если все-таки он возникнет нужно подобрать более точно конденсатор C3 и резистор R5 в цепи базы транзистора КТ814.

Собранный терморегулятор по данной схеме включает нагрузку при понижении температуры. Если кому то наоборот понадобится включать нагрузку при повышении температуры, то нужно поменять местами датчик R2 с резисторами R1, R3.

схема и пошаговая инструкция по изготовлению самодельного устройства

Многие из полезных вещей, которые помогут увеличить комфорт в нашей жизни, можно без особого труда собрать своими руками. Это же касается и термостата (его еще называют терморегулятором).

Данный прибор позволяет включать или выключать нужное оборудование по охлаждению или нагреванию, осуществляя регулировку, когда происходит определенные изменения температуры там, где он установлен.

К примеру, он может в случае сильных холодов самостоятельно включить расположенный в подвале обогреватель. Поэтому стоит рассмотреть, как можно самостоятельно сделать подобное устройство.

Как работает

Схема работы терморегулятора на примере теплого пола. (Для увеличения нажмите)

Принцип функционирования термостата достаточно прост, поэтому многие радиолюбители для оттачивания своего мастерства делают самодельные аппараты.

При этом можно использовать множество различных схем, хотя наиболее популярной является микросхема-компаратор.

Данный элемент имеет несколько входов, но всего один выход. Так, на первый выход поступает так называемое «Эталонное напряжение», имеющее значение установленной температуры. На второй же поступает напряжение уже непосредственно от термодатчика.

После этого, компаратор сравнивает эти оба значения. В случае, если напряжение с термодатчика имеет определенное отклонение от «эталонного», на выход посылается сигнал, который должен будет включить реле. После этого, подается напряжение на соответствующий нагревающий или охлаждающий аппарат.

Процесс изготовления

Важно помнить, что в цепи сила тока не должна быть больше 5 мА, именно поэтому, чтобы подключить термореле, используется транзистор большой мощнос

Итак, рассмотрим процесс самостоятельного изготовления простого терморегулятора на 12 В, имеющего датчик температуры воздуха.

Все должно происходить следующим образом:

1. Сначала необходимо подготовить корпус. Лучше всего в этом качестве использовать старый электрический счетчик, такой, как «Гранит-1»;
2. На базе этого же счетчика более оптимально собирать и схему. Для этого, к входу компаратора (он обычно помечен «+») нужно подключить потенциометр, который дает возможность задавать температуру. К знаку «-», обозначающему инверсный вход, нужно присоединить термодатчик LM335. В этом случае, когда напряжение на «плюсе» будет больше, чем на «минусе», на выход компаратора будет отправлено значение 1 (то есть высокое). После этого регулятор отправит питание на реле, которое в свою очередь включит уже, например, котел отопления. Когда напряжение, поступающее на «минус» будет больше, чем на «плюсе», на выходе компаратора снова будет 0, после чего отключится и реле;
3. Для обеспечения перепада температур, иными словами для работы терморегулятора, допустим при 22 включение, а при 25 отключение, нужно, используя терморезистор, создать между «плюсом» компаратора и его выходом, обратную связь;
4. Чтобы обеспечить питание, рекомендуется делать трансформатор из катушки. Её можно взять, к примеру, из старого электросчетчика (он должен быть индуктивного типа). Дело в том, что на катушке можно сделать вторичную обмотку. Для получения желанного напряжения в 12 В, будет достаточно намотать 540 витков. При этом, чтобы они уместились, диаметр провода должен составлять не более 0.4 мм.

[advice]Совет мастера: чтобы включить нагреватель, лучше всего применять клеммник счетчика.[/advice]

Мощность нагревателя и установка терморегулятора

В зависимости от уровня выдерживаемой мощности контактами используемого реле, будет зависеть и мощность самого нагревателя.

В случаях, когда значение составляет приблизительно 30 А (это тот уровень, на который рассчитаны автомобильные реле), возможно применение обогревателя мощностью 6.6 кВт (исходя из расчета 30х220).

Но прежде, желательно убедится в том, что вся проводка, а также автомат смогут выдержать нужную нагрузку.

[warning]Стоит отметить: любители самоделок могут смастерить электронный терморегулятор своими руками на основе электромагнитного реле с мощными контактами, выдерживающими ток до 30 ампер. Такое самодельное устройство может использоваться для различных бытовых нужд.[/warning]

Установку терморегулятора необходимо осуществлять практически в самой нижней части стены комнаты, так как именно там скапливается холодный воздух. Также важным моментом является отсутствие тепловых помех, которые могут воздействовать на прибор и тем самым сбивать его с толку.

К примеру, он не будет функционировать должным образом, если будет установлен на сквозняке или рядом с каким-то электроприбором, интенсивно излучающим тепло.

Настройка

Для измерения температуры лучше использовать терморезистор, у которого при изменении температуры меняется электрическое сопротивление

Нужно отметить, что указанный в нашей статье вариант терморегулятора, созданного из датчика LM335, нет необходимости настраивать.

Достаточно лишь знать точное напряжение, которое будет подаваться на «плюс» компаратора. Узнать его можно с помощью вольтметра.

Нужные в конкретных случаях значения можно высчитать используя для этого формулу, такую как: V = (273 + T) x 0.01. В этом случае Т будет обозначать нужную температуру, указываемую в Цельсии. Поэтому для температуры в 20 градусов, значение будет равняться 2,93 В.

Во всех остальных случаях напряжение будет необходимо проверять уже непосредственно опытным путем. Чтобы это сделать, используется цифровой термометр такой, как ТМ-902С. Чтобы обеспечить максимальную точность настройки, датчики обоих устройств (имеется ввиду термометра и терморегулятора) желательно закрепить друг к другу, после чего можно проводить замеры.

Смотрите видео, в котором популярно разъясняется, как сделать терморегулятор своими руками:

Оцените статью: Поделитесь с друзьями!

Регулятор температуры для котла отопления своими руками: схема изготовления, отзывы

В конструкции любого газового или электрического котла присутствуют элементы контроля и управления, отслеживающие температуру теплоносителя на выходе. Но в старых или недорогих моделях такие компоненты имеют примитивное исполнение, позволяющее только включать и отключать нагрев. Домовладельцы, которые хотят оптимизировать работу отопительной системы, оснащают её выносными регуляторами температуры. Ввиду высокой цены терморегуляторов заводского изготовления их делают самостоятельно.

Виды регулятора температуры для котла отопления

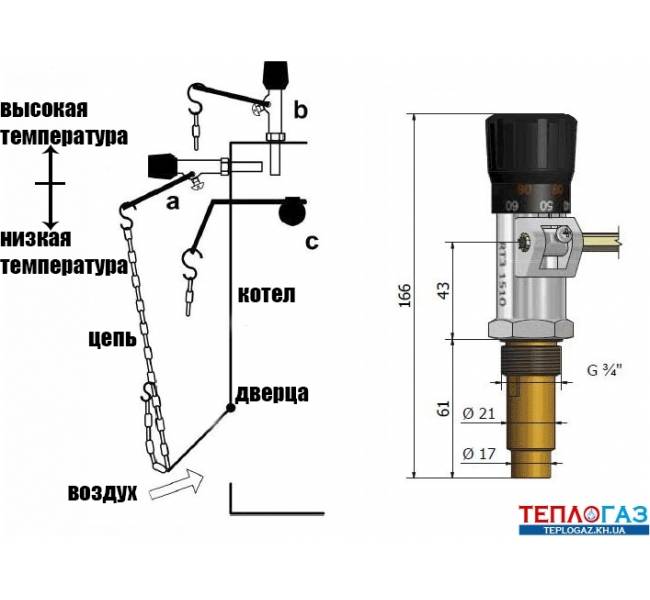

В базовом исполнении на котлоагрегатах устанавливают простейший терморегулятор, отслеживающий степень нагрева теплоносителя в системе. Нужное количество градусов домовладелец задаёт вручную, затем начинает работать простой термоэлемент на основе биметаллической пластины. Он активирует нагрев теплоносителя, включая газовую горелку или ТЭН в электрокотле.

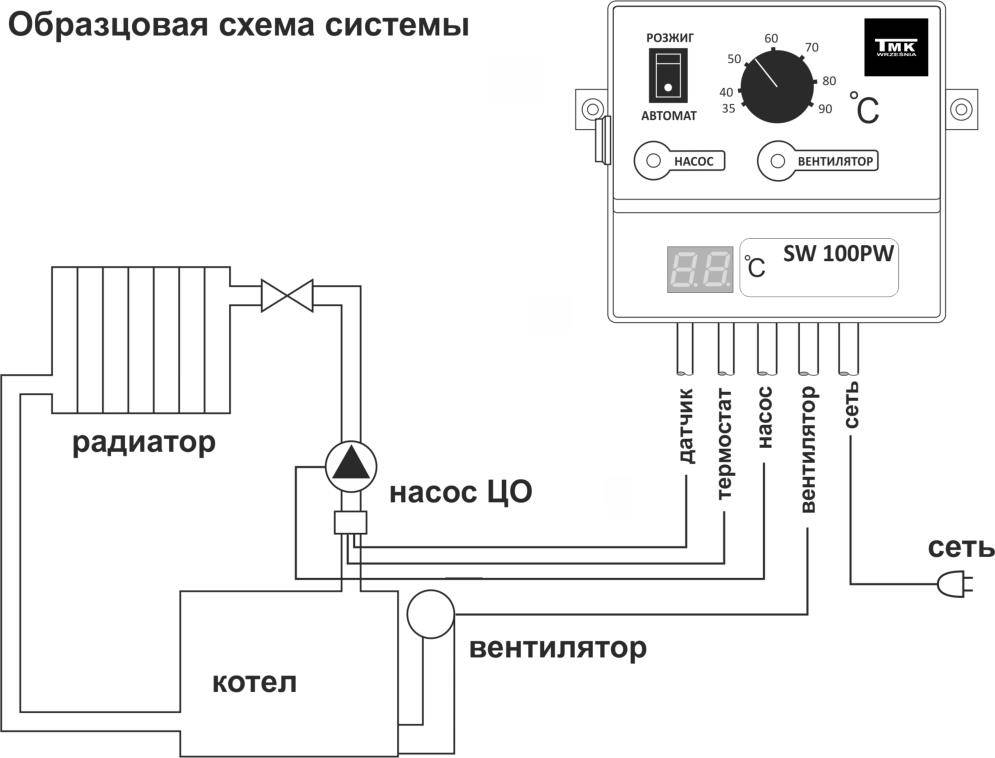

Более дорогие модели оснащают выносными терморегуляторами. Они контролируют температуру по нескольким каналам:

• контроль степени нагрева теплоносителя в системе отопления;
• отслеживание температуры воздуха в удалённом помещении выносным датчиком;
• включение отопления погодозависимым сенсором, установленным на улице;
• управление котельной установкой выносным комнатным терморегулятором.

Погодозависимые системы управления применяют реже остальных. Это связано с их высокой ценой, сложностью настройки и монтажа. Однако они обеспечивают наиболее эффективное управление котельной установкой: система оперативно реагирует на изменение погоды на улице, не дожидаясь, пока температура в помещении снизится или повысится.

Регулятор температуры, устанавливаемый на удалении от котла, становится внешним управляющим модулем. Он состоит из компактного термометра, логической схемы и коммутирующей аппаратуры. Основная его задача — мониторинг заданной температуры на основании показаний термоэлемента. Если в помещении становится холодно, он дистанционно включает отопление. Когда температура достигнет установленного значения, котёл выключится.

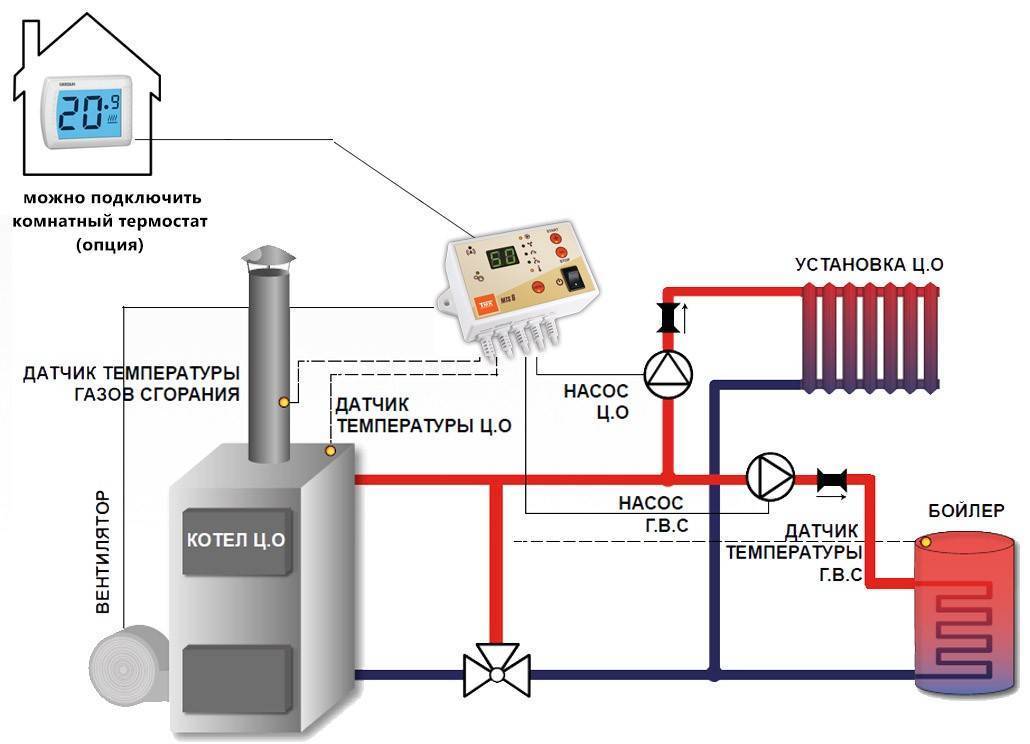

Периферийное котловое оборудование со встроенными регуляторами может выполнять и другие задачи. Они могут:

1. Регулировать температуру в контуре горячего водоснабжения.
2. Задавать различные режимы работы котельной установки в зависимости от времени суток или дня недели.
3. Управлять отоплением по предварительно заданной программе.
4. Оперировать внешним оборудованием. Терморегулятор может управлять бойлерами косвенного нагрева, солнечными коллекторами и системой тёплого пола.

К сведению!

Выносная конструкция терморегулятора позволяет управлять котельным оборудованием, расположенным удалённо. Благодаря этому в строении будет поддерживаться заданная температура, даже если отопитель находится в подвале или в отдельной постройке.

Компоновка и функционал аппаратуры варьируется в широких пределах. Наиболее простые устройства имеют единственную ручку для механической регулировки. Современные сложные механизмы построены на электронной базе. Они могут регулировать температуру по нескольким каналам, оснащены электронными табло, на которых отображаются различные показатели. Стоят они дороже, но позволяют повысить эффективность работы отопления, экономя бюджет.

Регулятор температуры для котла отопления своими руками

Заводское оборудование для управления котловым оборудованием, которое представлено в специализированных магазинах, надёжно и претензий у домовладельцев не вызывает. Но стоит оно дорого, что не устраивает тех домовладельцев, кто хоть немного разбирается в электротехнике или электронике. Имея даже базовые знания в этих областях и понимая, как должно функционировать оборудование, можно собрать и подключить его к котлоагрегату самостоятельно.

Однако сделать сложный программируемый терморегулятор для котла отопления под силу далеко не каждому. Кроме того, для такого прибора потребуется купить дорогие комплектующие, которые легко вывести из строя при малейшей ошибке. Новичку, который разбирается в электронике поверхностно, следует начать с какой-нибудь простой схемы, собрать и запустить её в работу. Комплектующие для неё, как правило, стоят недорого и их повреждение не приведёт к каким-нибудь серьёзным тратам. Достигнув положительного результата, можно замахнуться на что-то более серьезное.

Схема изготовления регулятора температуры для котла отопления

Перед началом сборки необходимо определиться, какие элементы использовать. Перечень необходимых расходников можно составить по принципиальной схеме регулирующего устройства. В общем случае набор комплектующих включает в себя:

• элемент, измеряющий температуру;
• блок обработки (набор микросхем или транзисторов), сравнивающий установленные значения с полученными;
• исполнительную часть, выдающую команду на включение или отключение котла.

К сведению!

В интернете в открытом доступе представлены различные схемы терморегуляторов, доступные для сборки как новичкам, так и продвинутым электронщикам.

Пошаговая инструкция

Лучшая схема для новичка — вариант с использованием стабилитрона. Последний представляет собой полупроводниковый диод, пропускающий ток лишь в одну сторону, с управляющим выводом. Пока на последний контакт подаётся напряжение, элемент находится в открытом состоянии, подавая сигнал на включение котла. Для сборки схемы понадобятся:

• стабилитрон TL431;
• терморезистор 22 Ом;
• сопротивления на 100 Ом и 10 кОм;
• герконовое реле марки РЭС55А или РЭС47;
• блок питания на 12 В;
• соединительные провода, колодки;
• корпус;
• печатная плата.

Для удобства сборки все элементы размечают на печатной плате. Последовательность изготовления терморегулятора:

1. Печатную плату подгоняют для размещения в корпусе, делают отверстия для крепления и формируют токоведущие дорожки. Закрепляют входные и выходные колодки.
2. Компоненты схемы размещают на плате и соединяют между собой пайкой.
3. Подключают выводные колодки и закрывают корпус.
4. Выполняют коммутацию линий питания, управления и термосопротивления.
5. Проверяют работоспособность прибора. При изменении сопротивления подстроечного резистора должно происходить срабатывание силового реле. Замыкание контактов будет слышно при нагреве или охлаждении термосопротивления.

Готовый регулятор можно разместить рядом с котлом или непосредственно в контролируемом помещении. Первый вариант более предпочтителен: самодельный корпус лучше спрятать от посторонних взглядов, чтобы он не портил оформление комнаты. Целесообразно в комнате разместить только удалённый термометр, сделав для него скрытую проводку.

Достоинства и недостатки

Самостоятельное изготовление терморегулятора для управления котловым оборудованием имеет свои положительные и отрицательные стороны. К числу первых можно отнести:

1. Дешевизну. Регуляторы температуры, изготовленные самостоятельно, стоят в разы дешевле заводских моделей.
2. Повышение теплового комфорта в помещении. С регулятором система отопления способна работать без вмешательства домовладельца.
3. Экономное расходование энергоресурсов. Грамотная настройка регулятора позволяет сэкономить до 30% тепловой энергии, вырабатываемой котлоагрегатом.
4. Предупреждение нештатной ситуации в отопительном контуре. Автоматика способна самостоятельно выключить котёл в случае перегрева теплоносителя либо включить, если возникнет угроза замораживания системы.
5. Простота подключения и обслуживания. Оборудование, изготовленное своими руками, имеет понятную и знакомую конструкцию, которая не вызывает проблем в процессе эксплуатации.

К сведению!

Установку термометра сопротивления на радиатор отопления лучше не делать. В этом случае возможен локальный нагрев окружающего пространства и охлаждение других зон.

К недостаткам регулятора, изготовленного кустарно, относят некрасивый внешний вид, сложность сборки и отсутствие гарантии. Кроме того, новички не застрахованы от совершения ошибок. Неправильная коммутация радиоэлементов может привести к их повреждению. Если это дешёвые расходники, то ничего страшного, но поломка дорогих деталей вынудит покупать новые, а конечная цена такого прибора может достигать рыночной.

Самодельный регулятор температуры станет отличным дополнением к отопительному котлу. Эта эффективная модернизация позволяет сэкономить на обогреве жилья, повысить комфортность проживания и снизить износ нагревающего теплоноситель оборудования.

Вентилятор постоянного тока с регулировкой температуры с использованием термистора: проект со схемой

«Автоматизация — это хорошо, если вы точно знаете, где разместить машину», В этом руководстве мы создаем вентилятор постоянного тока с регулируемой температурой с использованием термистора , поскольку он начинается выше заданного уровня температуры и останавливается, когда температура возвращается к нормальному состоянию. Весь этот процесс происходит автоматически. Ранее мы создали вентилятор с регулируемой температурой, используя Arduino, где скорость вентилятора также регулируется автоматически.

Необходимые компоненты

Для этого автоматического контроллера вентилятора с термистором требуются следующие компоненты:

• Микросхема ОУ LM741
• NPN транзистор MJE3055
• Термистор NTC — 10к
• Потенциометр — 10к
• Резисторы — 47 Ом, 4,7к
• Вентилятор постоянного тока (двигатель)
• Блок питания-5в
• Макетная плата и соединительные провода

Принципиальная схема

Ниже приведена принципиальная схема вентилятора с регулируемой температурой, использующего термистор в качестве датчика температуры:

Термистор

Ключевым компонентом схемы вентилятора с регулируемой температурой является термистор, который используется для определения повышения температуры. Термистор — это термочувствительный резистор , сопротивление которого изменяется в зависимости от температуры. Существует два типа термистора NTC (отрицательный температурный коэффициент) и PTC (положительный температурный коэффициент), мы используем термистор типа NTC. Термистор NTC — это резистор, сопротивление которого уменьшается при повышении температуры, в то время как в PTC оно будет увеличивать сопротивление при повышении температуры. Мы также использовали термистор во многих интересных приложениях, таких как цепь пожарной сигнализации с использованием термистора, переменный ток с регулируемой температурой, цепь термостата на основе термистора.

Все проекты на базе термисторов можно найти здесь.

Микросхема операционного усилителя LM741

Операционный усилитель представляет собой электронный усилитель напряжения с высоким коэффициентом усиления со связью по постоянному току. Это небольшая микросхема с 8 контактами. ИС операционного усилителя используется в качестве компаратора, который сравнивает два сигнала: инвертирующий и неинвертирующий. В микросхеме ОУ 741 PIN2 — это инвертирующая входная клемма, а PIN3 — неинвертирующая входная клемма.Выходной контакт этой ИС — PIN6. Основная функция этой ИС — выполнять математические операции в различных схемах.

Операционный усилитель

в основном имеет внутри компаратор напряжения , который имеет два входа: один — инвертирующий, а второй — неинвертирующий. Когда напряжение на неинвертирующем входе (+) выше, чем напряжение на инвертирующем входе (-), тогда выход компаратора высокий. И если напряжение инвертирующего входа (-) выше, чем неинвертирующего конца (+), то выходное напряжение НИЗКОЕ.Операционные усилители имеют большое усиление и обычно используются как усилитель напряжения . Некоторые операционные усилители имеют более одного компаратора внутри (операционный усилитель LM358 имеет два, LM324 — четыре), а некоторые имеют только один компаратор, например LM741 . Применение этой ИС в основном включает сумматор, вычитатель, повторитель напряжения, интегратор и дифференциатор. Выходной сигнал операционного усилителя является произведением коэффициента усиления и входного напряжения. Проверьте здесь другие схемы операционного усилителя.

Схема выводов операционного усилителя IC741:

Конфигурация контактов

ПИН.	PIN Описание
1	Нулевое смещение
2	Инвертирующий (-) входной терминал
3	неинвертирующий (+) входной терминал
4	Источник отрицательного напряжения (-VCC)
5	нулевое смещение
6	Вывод выходного напряжения
7	Источник положительного напряжения (+ VCC)
8	не подключен

Работа вентилятора с автоматическим регулированием температуры с использованием термистора

Работает по принципу термистора.В этой схеме контакт 3 (неинвертирующий контакт операционного усилителя 741) соединен с потенциометром, а контакт 2 (инвертирующий контакт) соединен между R2 и RT1 (термистор), которые образуют схему делителя напряжения. Первоначально в нормальных условиях выход операционного усилителя НИЗКИЙ, так как напряжение на неинвертирующем входе меньше, чем на инвертирующем входе, что заставляет транзистор NPN оставаться в выключенном состоянии. Транзистор остается в выключенном состоянии, потому что на его базу не подается напряжение, и нам нужно некоторое напряжение на его базе, чтобы NPN-транзистор стал проводящим.Здесь мы использовали NPN-транзистор MJE3055, но здесь может работать любой сильноточный транзистор, как BD140.

Нет, когда температура повышается, сопротивление термистора падает, а напряжение на неинвертирующем выводе операционного усилителя становится выше, чем на инвертирующем выводе, поэтому на выходе 6 операционного усилителя станет ВЫСОКИЙ, а транзистор будет включен (потому что, когда выход операционного усилителя ВЫСОКИЙ, напряжение будет течь через коллектор к эмиттеру). Теперь эта проводимость NPN-транзистора позволяет вентилятору запускаться.Когда термистор вернется в нормальное состояние, вентилятор автоматически выключится.

Преимущества

• Простота в обращении и экономичность
• Вентилятор запускается автоматически, поэтому он может контролировать температуру вручную.
• Автоматическое переключение сэкономит энергию.
• Для охлаждения теплоотводящих устройств установка проста.

Применение вентилятора постоянного тока с регулируемой температурой

• Вентиляторы охлаждения для ноутбуков и компьютеров.
• Это устройство используется для охлаждения двигателя автомобиля.

Простая схема термостата с использованием транзисторов

Электронный термостат, описанный здесь, может использоваться для управления температурой в помещении путем соответствующего включения (включения и выключения) нагревательного устройства.

Автор: R.K. Singh

Описание работы электронного термостата

В качестве датчика в схеме используется термистор NTC (отрицательный температурный коэффициент).

— Пока температура окружающей среды остается выше значения, установленного потенциометром, реле, соответственно, остается неактивным, и можно видеть красный светодиод.
— Если температура окружающей среды опускается ниже установленного значения, реле срабатывает и загорается зеленый светодиод.

Потенциометр необходимо тщательно отрегулировать, чтобы получить желаемый эффект.

Для настройки предлагаемой схемы транзисторного термостата NTC заключен внутри стеклянной трубки, а его выводы заканчиваются длинными проводами, так что его можно разместить в желаемом месте для требуемого измерения.

Схема устанавливается путем помещения стеклянной трубки термистора вместе с ртутным термометром в емкость, наполненную тающей ледяной водой, и в следующей процедуре ее помещают при температуре окружающей среды и, наконец, рядом с газовой горелкой для выполнения всех уровней настройки.

В каждом из вышеупомянутых случаев точка, в которой только что загорается зеленый светодиод, определяется путем осторожного перемещения ручки кастрюли в сторону максимума и отметки ее линией над диском ручки, чтобы выполнить соответствующие калибровки температуры эти отметки затем соответствующим образом маркируются соответствующими температурами, которые одновременно регистрируются на соответствующем термометре.

Работа схемы довольно проста, и ее можно понять, оценив каждое отключенное и запускающее состояния транзистора.

До тех пор, пока сопротивление NTC очень высокое (при низкой температуре окружающей среды), транзистор T1 переходит в насыщение при условии, что настройка потенциометра позволяет это.

Учитывая описанную выше ситуацию, транзисторы T1, T2, T3 и T4 насыщаются, а также активируют реле.

Используемое реле может быть двойным контактом, и каждый раз, когда оно активируется, выполняются две операции: одна пара контактов для переключения светодиодов, а другая для включения нагревателя или требуемой нагрузки.

Конденсатор C1 гарантирует резкие изменения значения NTC.

Принципиальная схема

Спецификация материалов для вышеуказанной цепи транзисторного термостата:

— Резисторы: R1, R4, R6: 10 кОм, R2: 12 кОм, R3: 6,8 кОм, R5: 33 кОм, R7: 470 кОм, R8: 2,2 кОм , R9: 560 Ом.
— Потенциометр: линейный 10К.
— NTC: Отрицательный температурный коэффициент 10К.
— Конденсаторы: C1: 100nF, C2: 47uF, 10V (электролитический конденсатор).
— светодиоды: 1 красный, 1 зеленый
— Транзисторы T1 и T3: 2N2222, T2: 2N2907, T4: 2N2905
— Реле: 12 В DPDT.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Цепи термостата Craig

Цепи термостата Крейга Обзор Приведенные ниже схемы представляют собой вариации основных конструкций термостатов, которые можно использовать для управления нагревательными или охлаждающими устройствами.Я постарался сделать их максимально простыми, дешевыми и экономными. Я их очень люблю. Возможные области применения включают в себя такие разнообразные работы, как открывание створок или регулирование тепла в теплицах, включение автоматических вентиляторов, которые включаются только при необходимости, охлаждение и обогрев домашнего пивоварения, кондиционирование воздуха, обогрев помещений, инкубаторы и практически все, что требует наличия термостата для управления им. между температурами от -20 до 125 ° C (от -4 до 257 ° F). В них используются небольшие компоненты, называемые термисторами , которые обеспечивают гораздо более точную реакцию на изменение температуры, чем традиционные механические термостаты. Простая версия Выберите эту схему , если не , вы: Требуется особо жесткий гистерезис (т.е. интервал срабатывания — см. Пояснение ниже) Требуется подключить более тяжелое реле или другую нагрузку, потребляющую более 50 мА Питание осуществляется от небольших батареек и требуется минимизировать потребление энергии В приведенной выше схеме используется на три компонента меньше, чем в приведенной ниже, благодаря удобной и необычной способности интегральной схемы LM311 потреблять до 50 мА непосредственно через свой выход.Это означает, что не требуется отдельный транзистор для активации многих обычных катушек реле, таких как SY4062 от местного автомобиля Jaycar, который я использовал. 311 — это специализированная микросхема компаратора (эти схемы работают по принципу , сравнивая установленное напряжение с изменяющимся напряжением, создаваемым термочувствительным термистором). Однако для этого приложения это немного похоже на использование Ferrari для работы на тачке.311 очень чувствителен, и, если не будет обеспечена значительная обратная связь, паразитные электрические помехи будут вызывать колебания (реле будет дрожать). На практике это означает настройку подстроечного резистора VR2 для достижения минимального гистерезиса около 1 ° C при 25 ° C (гистерезис — это интервал между точками включения и выключения схемы, «приемлемый» диапазон). Одна степень идеально подходит для большинства применений; но если вам нужна действительно плотная зона гистерезиса, используйте схему ниже. Обратите внимание, что размещение всех резисторов с левой стороны физически как можно ближе к микросхеме помогает уменьшить паразитный шум. Эта схема потребляет от 3,5 до 4 мА тока в состоянии покоя, что на любом языке — ерунда, хотя приведенная ниже версия потребляет около 2 мА (оба измерены при напряжении питания 16 В — потребление будет еще меньше при более низких напряжениях). Универсальная версия Выберите эту схему, если вы: Требуется особо жесткий гистерезис (т.е.е. интервал запуска — см. объяснение выше) Требуется подключить более тяжелое реле или другую нагрузку, потребляющую более 50 мА Питание от небольших батареек и требуется минимальное энергопотребление (см. Параграф выше) Вышеупомянутая версия заменяет компаратор LM311 на интегральную схему операционного усилителя 741 , действующую как компаратор.Он менее чувствителен к мельчайшим помехам и допускает гистерезис до 0,5 ° C или менее (при 25 ° C), не вызывая нервозности. Он также может управлять гораздо более высокими нагрузками благодаря использованию отдельного транзистора (но см. Примечания 2 и 3 ниже). Инструкции для обеих версий Охлаждение или обогрев? Оба контура отображаются как термостаты охлаждения. Но в обоих случаях переключение основных входов на контакты 2 и 3 на ИС (интегральная схема , , символ треугольника) преобразует эти конструкции в термостаты управления нагревателем.Если вы поменяете местами эти два входа для управления нагревателем, не переключает обратную связь гистерезиса на ИС [всегда оставляйте ее подключенной к тому же выводу, как показано, то есть к выводу 2 в простой версии и выводу 3 в универсальная версия ]). Опционально можно использовать двухполюсный-двухпозиционный переключатель (DPDT), если вы хотите, чтобы ваш термостат управлял как нагревом, так и охлаждением. Подключите переключатель так, чтобы он действовал как посредник, переключая входы на контакты 2 и 3 IC, как описано выше. Один контур не может управлять одновременно нагревательными и охлаждающими устройствами. Если вам нужно полностью автоматическое нагревание и охлаждение, вам, вероятно, придется построить две из этих схем и тщательно их откалибровать, чтобы обе функции не работали друг против друга. Доступность: решите, хотите ли вы использовать термостат в качестве легко регулируемого устройства (например, настенного термостата) или в качестве однотемпературного устройства, которое можно настроить и забыть.В последнем случае подстроечный резистор можно использовать в VR3, или один подстроечный резистор (возможно, 20к) можно использовать вместо как VR1, так и VR3, хотя один подстроечный резистор с высоким сопротивлением будет более чувствительным для регулировки. Калибровка: Вам понадобится термометр, точности которого вы доверяете. Начните с установки VR2 примерно на середину его регулировочной дуги. Затем, предполагая, что вы используете два подстроечных резистора последовательно, как показано на диаграммах выше, вам нужно будет установить минимальную температуру в желаемом диапазоне регулировки с помощью подстроечного резистора VR1.Сделайте это, установив VR3 на максимальное сопротивление, доведя термистор до температуры, которую вы хотите использовать как минимум (в жидкости или воздухе с этой температурой, в зависимости от ситуации), а затем отрегулируйте VR1 так, чтобы цепь отключилась в этой точке. Затем вы можете либо установить и забыть (если используется подстроечный горшок), либо откалибровать температуру (при использовании потенциометра и шкалы на панели) VR3. Если вы калибруете шкалу с помощью термометра, используйте карандаш или что-нибудь, что вы можете стереть, пока не сделаете это правильно (мне хотелось бы).Шкала не будет идеально линейной из-за естественной кривой отклика термистора, поэтому вам нужно отметить несколько точек, проверенных термометром. Другими словами, расстояние между вашими отметками 19 и 20 градусов может быть заметно больше, чем, например, между вашими отметками 25 и 26 градусов, с интервалами между ними, показывающими постепенное изменение. Перед тем как твердо придерживаться шкалы или уставки, отрегулируйте подстроечный резистор гистерезиса VR2, чтобы обеспечить эффект, который подходит для вашего приложения.Это изменение может немного отклонить вашу шкалу или заданное значение, поэтому обязательно перепроверьте. Мой блок, который соответствует приведенной выше диаграмме, настроен на минимальную температуру около 18 ° C. Основная кастрюля, устанавливаемая на панели 5k, расширяет диапазон примерно до 28 ° C с шагом в один градус. Если вы хотите более широкий диапазон, используйте банк в 10к на VR3. Если вы хотите использовать схему для более низких или более высоких температур (термистор рассчитан на диапазон от -20 до 125 ° C), вы можете подвергнуть термистор крайним значениям целевого диапазона температур, измерить его сопротивление с помощью мультиметра и спланировать свое значения банка соответственно.Термистор имеет на более низкое сопротивление при более высоких температурах. Его номинальное сопротивление 10 кОм достигается при 25 ° C. При 30 ° C это больше похоже на 7k, а при 17 ° C — на 14k. См. Примечание 6 ниже, если вы хотите работать при более низких или более высоких температурах. Предупреждение: Если вы собираетесь использовать электрическую сеть высокого напряжения / бытовую сеть вместе с этими цепями, убедитесь, что вы соблюдаете местные законы.Не пытайтесь работать от сети, если вы не обладаете соответствующей квалификацией или квалификацией. Я не несу ответственности за ущерб или травмы, которые вы могли бы причинить, решив построить, модифицировать или дополнить эти схемы. Покупки: Все детали, используемые в этих схемах, должны быть легко доступны по всему миру. Radio Shack в США, например, имеет эквивалентный термистор и, возможно, все другие части (или попробуйте Digikey — см. Постскриптум 3 ниже).Здесь, в Австралии, Jaycar и Altronics продают все, и у них есть магазины или реселлеры в Новой Зеландии. Детали, отмеченные желтым цветом, используются только во втором контуре «универсальной версии». Список запчастей Компонент Деталь Данные Лист Jaycar Кат. № Примерная цена AUD IC LM311 или LM741 PDF PDF ZL3311 ZL3741 1,30 Транзистор PN200 или аналогичный PNP тип PDF ZT2284 0.25 Диод IN4148 или IN914 PDF ZR1100 0,32 / 5 шт. R1,2,3,4 10к резисторы 0,38 ?? / 8 R5 10k NTC термистор PDF RN3440 0.95 VR1 Подстроечный резистор 10k 0,32 VR2 Подстроечный резистор на 500 тыс. Или 1 мегабайт 0,32 VR3 Линейный потенциометр 5k (или подстроечный резистор для установки — и — забыть) 2.25/ (0,32) Итого 4-6 $ !! Дополнительные компоненты, которые могут вам понадобиться Блок питания, например, блок розеток или аккумулятор. 12 вольт обеспечат легкую совместимость с обычными реле, компьютерными вентиляторами, лампочками и т. Д. Реле какого-то типа, если вы собираетесь переключать большие токи и / или напряжения (я выбрал Jaycar SY4062) Кусок перфорированной стекловолоконной платы, на которой можно построить схему, продается в магазинах электроники.В качестве альтернативы, если у вас есть опыт, вы можете изготовить печатную плату, используя файлы, указанные в приписках ниже. 8-контактный разъем для интегральной схемы. За несколько дополнительных центов это защищает ИС от высокой температуры пайки. Какой-то корпус. У Jaycar и Altronics есть отличные коробки для проектов, если вы находитесь в Оз / Новой Зеландии, в противном случае оптовые продавцы электрооборудования продают большие пластиковые соединительные коробки, которые можно использовать. Ручка на передней панели для кастрюли с заданной температурой. По желанию, двухполюсный-двухпозиционный переключатель (DPDT) позволит устройству управлять как нагревательными, так и охлаждающими устройствами. См. Выше в разделе Отопление или охлаждение? . Банкноты Термистор можно использовать в качестве выносного датчика. Он может быть заключен в силикон, эпоксидную смолу или что-то подобное для приложений, где он будет погружен в жидкость. Теоретически эта схема должна работать с напряжением от 5 до 36 вольт постоянного тока. Однако, если вы отклонитесь слишком далеко от среднего значения этого диапазона напряжений, вам может потребоваться настроить некоторые значения резистора с правой стороны. Я не уверен. Мои схемы работают при 16 В, используя резистор 150 Ом / 0,5 Вт последовательно с катушкой реле, чтобы снизить напряжение примерно до 12 В. Аналогично, при использовании более высоких токов через транзистор для питания, скажем, сверхмощного реле, соленоида, вентилятора или лампы, вам может потребоваться уменьшить значение R4 до 5 кОм, 1 кОм или ниже, чтобы транзистор остается насыщенным.Известно, что элемент 10k, как изображено, работает с катушкой реле, потребляющей 50 мА, поэтому любая катушка, требующая меньше, также будет покрыта, при условии, что напряжение вашей цепи не намного ниже моего. Фактически, вышеупомянутое также работало с R4 на 20 кОм, так что есть некоторая свобода действий. Если ваша схема не работает для вас, либо обратитесь к соответствующей литературе по настройке транзисторов, либо, возможно, попробуйте резистор 500 Ом на R4 и работайте по своему усмотрению. путь вверх.Когда транзистор достаточно насыщен, напряжение на его коллекторе (вывод ‘C’) должно быть около Vcc (полное положительное напряжение схемы). Максимальный ток, доступный для питания реле, соленоида и т. Д., Продиктован номиналом «Ic» выбранного транзистора PNP. Проконсультируйтесь с техническими данными для предполагаемого устройства нагрузки и транзистора. Используемый здесь PN200 выдерживает до 500 мА. Диод защищает ИС от скачков напряжения, вызванных падением поля катушки реле при ее отключении.Не используйте этот компонент, только если вы запитываете что-то без катушки. При подключении вентилятора к оборудованию, чувствительному к радиопомехам, поместите электролитический конденсатор поперек соединения вентилятора (скажем, 1000 мкФ). Если вы намереваетесь контролировать гораздо более высокие или более низкие температуры, вы можете рассмотреть возможность использования термистора, более подходящего для ваших целевых температур. Термистор NTC ( отрицательный тепловой коэффициент ) будет иметь гораздо более высокое сопротивление при минусовых температурах и намного меньшее, скажем, в кипящей воде.Термистор 4,7 кОм или 1 кОм, вероятно, будет более подходящим для холодных условий; элемент 47k, по крайней мере, лучше подошел бы для более горячего конца вещей (помните, что эти термисторы физически рассчитаны на температуру от -20 до 125 ° C, поэтому криогеника и печные работы отсутствуют!). Дело в том, чтобы сбалансировать качели напряжения компаратора (чтобы сопротивление, питающее вывод «-» на ИС, было таким же, как сопротивление, питающее вывод «+»). Вы могли заметить, что в этих схемах, работающих при температуре около 25 ° C, используются два резистора в верхнем левом углу, которые совпадают с сопротивлением термистора около этой температуры (10 кОм при 25 ° C).Точно так же термостаты пытаются предвидеть и согласовывать колебания сопротивления термистора в рабочем диапазоне температур. Поэтому, если вы знаете, что будете работать с более экстремальными температурами, купите термистор, по крайней мере, на одну ступень, удаленную в серии, и вы можете быть приятно удивлены, обнаружив, что вышеуказанные схемы требуют минимальной модификации или вообще не нуждаются в модификации. Дополнительные сведения см. В техническом описании термистора.4100 (1 / 273,15 + 25 — 1 / 273,15 + 35) = 6350 Ом. При желании вы можете рассчитать и изменить ожидаемый гистерезис вашей схемы, а также узнать больше о концепции триггера Шмитта, которую используют эти схемы, на этом сайте. Там вы найдете полезный онлайн-калькулятор основных значений схемы. Или вы можете обратиться к следующим формулам триггера Шмитта (опять же, спасибо Ilija). Питание цепей от батареи: Чтобы рассчитать, на сколько хватит заряда батареи, вам нужно знать, на сколько «миллиампер-часов» она рассчитана.Эта информация должна быть предоставлена ​​производителем, или вы можете посмотреть рейтинги аналогичной батареи в Интернете. Это число, выраженное в мАч, мАч, мА / час или что-то подобное. Большой аккумулятор, такой как свинцово-кислотный автомобильный аккумулятор, будет рассчитан на ампер-часы. Один ампер-час — это тысяча миллиампер-часов. Допустим, вы строите схему «универсальной версии», которая потребляет 2 мА, тогда батарея на 2000 мА / ч проработает 1000 часов или около 41 дня. Схема «простой версии» потребляет вдвое больше, поэтому та же батарея прослужит вдвое меньше.Эти токи были измерены с моим источником питания 16 В. Использование более низкого напряжения также значительно снизит потребление тока, поэтому выберите батарею 9 В или 12 В, и вы окажете себе услугу. Обычная 9-вольтовая щелочная батарея того типа, который используется в дымовых пожарных извещателях, рассчитана примерно на 500 мА / ч. Перезаряжаемый эквивалент NiMH будет только 200 мА / ч или меньше. Так что ни того, ни другого не хватит на очень много дней, но последние можно хотя бы подзарядить. Пакет из шести последовательно перезаряжаемых никель-металлгидридных аккумуляторных батарей типа AA, каждая из которых обычно рассчитан на 2000 или 2500 мА / ч, может быть полезным решением, хотя никель-металлгидридных элементов только 1.2 вольта каждое, всего 7,2 В, см. Примечание (2) выше. Вы можете купить маленькие свинцово-кислотные батареи на 12 В у поставщиков электроники или хобби по разумным ценам. Они бывают всех размеров. Вот один от Jaycar, который дает вам 6000 мА / ч за 28 австралийских долларов. Теоретически этого хватило бы примерно на четыре месяца в цепи «универсальной версии» без подзарядки (хотя свинцово-кислотные батареи, подобные той, что установлена ​​в вашей машине, со временем постепенно разряжаются, даже когда они ничего не делают, так что вы бы вероятно, нужно заряжать его немного чаще).Идеально подойдет очень маленькая солнечная панель, подключенная к батарее. Если у вас есть доступ к электросети, штекерный блок на 12 В постоянного тока не будет стоить дорого и станет простым решением. Нет причин использовать блок питания с более высоким напряжением, если у вас уже нет старого блока розеток или трансформатора (вот почему я использовал для своего 16 В). Между прочим, отрицательный вывод источника питания подключен к заземлению (нижняя часть) цепи… В заключение Пожалуйста, не дайте себя обмануть, думая, что я много знаю об электронике. Это было совместное усилие с людьми, перечисленными ниже. Если у вас действительно серьезные технические вопросы, то, вероятно, нет смысла связываться со мной; но мне было бы очень приятно услышать истории успеха и неясного / творческого использования. Postscript 1 Илия любезно предоставил несколько файлов, в которых подробно описывается его якобы успешная адаптация прототипа схемы LM741 выше.Он включил простой источник питания от сети / 10 В в схему, которая управляет нагрузкой симистора TIC226. Большое спасибо Илье! Обратите внимание, что блок питания в цепи Илии содержит ошибку. BZV10 фактически рассчитан на 6,2 В, а не на 10 В. Илия намеревался использовать любой стабилитрон на 10 В. В качестве альтернативы он предлагает стабилизатор напряжения 7810 вместо стабилитрона, который обеспечит более стабильное напряжение. Обратите внимание, что я сам не тестировал эти варианты и не могу поручиться за их эффективность.Я предполагаю, что, например, для 7810 необходимо было бы немного изменить дизайн печатной платы, и я вижу, что расположение на верхнем рисунке не совсем соответствует фотографии. Печатная плата формата Eagle (5kb) Схема формата Eagle (29kb) Схема изображения браузера (40kb) Postscript 2 [октябрь 2009] Огромное спасибо Эндрю, который поделился своими файлами дизайна печатных плат и примечаниями для контроллера холодильного прицепа.Он обнаружил, что существующее регулирование температуры в холодильнике не на высоте, и моя схема хорошо контролировала ситуацию. Он включил бортовой блок питания с фильтром на 12 вольт и светодиодный индикатор. Плата Эндрю была произведена коммерческим производителем, и она определенно работает. Щелкните эти изображения для увеличения или просмотрите файлы Eagle ниже: Печатная плата формата Eagle (24kb) Схема формата Eagle (277kb) Пояснения в формате PDF (33kb) Пояснения в формате Word (54kb) Постскриптум 3 [октябрь 2010] Пол пишет: «Я нашел такие же или ОЧЕНЬ похожие термисторы в США, в Digikey.См. Серию термисторов MF11 от Cantherm на digikey.com. # 317-1298 — термистор 2K, который они продают за 0,32 доллара США. Также. Я хочу переключить нагрузку 5 ампер, поэтому реле OMRON G2R-1-E или DIGIKEY # Z848-ND — это очень маленькое и довольно дешевое реле с высокими контактами 16 ампер; 4,30 доллара США. Катушка имеет сопротивление 275 Ом и рассчитано на 44 мА при 12 В постоянного тока. Я использовал эти реле в позиционере домкрата сатиллитной тарелки при высоком токе при 12 В постоянного тока более 10 лет без каких-либо сбоев. У них был двигатель на 12 В постоянного тока. HTH вы или кто-то другой.’ Постскриптум 4 [авг. 2011] Привет, Крейг, я использовал вашу схему термостата для управления нагревателем в аквариуме моей жены, и он работает как шарм. На выходе схемы я использовал TIC263m TRIAC и оптоизолятор MOC3011 для включения и выключения нагревателя мощностью 100 Вт, а также термистор, заключенный в стеклянную трубку, для измерения температуры воды. До того, как я установил термостат, рыба чуть не умерла от перегрева. Сейчас температура чрезвычайно стабильна и составляет 78 градусов. Большое спасибо за схему и ясную и полезную информацию! Мишель. Постскриптум 5 [Май 2014] Установка для охлаждения домашнего пива Тайлером: «Идея довольно проста. Я построил холодильный шкаф из пенополистирола и фанеры и прикрепил его к кулеру с помощью ПВХ. Я помещаю бродящее пиво в холодильный шкаф, а кувшин с замороженной водой в кулер и перемещаю воздух из кулера в холодильный шкаф с помощью компьютерного вентилятора. Вентилятор является нагрузкой в ​​цепи регулятора температуры, и я просто прикрепляю термистор к стенке емкости для брожения и немного изолирую его от воздуха в холодильнике.Я также немного подправил схему с помощью переключателя включения / выключения и светодиодного индикатора, которые сообщают мне, когда вентилятор работает, поэтому мне не нужно открывать кулер. Еще раз спасибо за дизайн! -Тайлер.

5 общих причин, по которым ваш термостат пустой

Если вы похожи на большинство жителей Флориды, вы заметите почти мгновенное изменение температуры в вашем доме, если экран термостата погаснет.

В то время как пустой экран термостата не всегда является серьезной проблемой, — это , к чему следует быстро приступить, чтобы избежать проблем в будущем.

Если на вашем термостате ничего не отображается, вот пять основных виновников.

1. Сработал автоматический выключатель

Некоторые термостаты подключены к тому же выключателю, что и другие устройства, потребляющие слишком много энергии (например, фен).

Если сработает автоматический выключатель, он может отключить питание вашего термостата, очистив экран.

В этом случае для решения этой проблемы не требуется ничего, кроме повторного включения автоматического выключателя.

2. Разрядились батареи

Не все домашние термостаты работают от основного источника питания. Многим требуются батареи, которые необходимо менять примерно раз в год.

Если экран термостата погас, а термостат работает от батареек, первое, что вы должны попробовать, это заменить батареи новым комплектом.

3.Сработал предохранительный выключатель

В некоторых домах кондиционер или печь могут активировать предохранительный выключатель и полностью выключить термостат, если обнаружено какое-либо повреждение.

В теплые месяцы года, когда используется кондиционер, это обычно происходит, когда в поддоне конденсата происходит перелив воды.

Что касается печей, предохранительный выключатель может срабатывать, когда устройство становится слишком горячим и повреждение неизбежно. Независимо от того, почему сработал предохранительный выключатель, вам следует немедленно проверить вашу систему.

4. Имеются ненадежные соединения или проблемы с электропроводкой

В вашем термостате много соединений. Они выполняют различные функции — от отображения на экране до того, как устройство взаимодействует с вашей системой кондиционирования воздуха.

Если у вас нет опыта работы в области электрики, мы не рекомендуем самостоятельно устранять неплотные соединения или проблемы с проводкой.
