Чем отличаются инверторы с чистой и модифицированной синусоидой. Для каких устройств необходим чистый синус. Как работает инвертор с чистой синусоидой. Какие преимущества дает использование инвертора с чистой синусоидой.
Что такое инвертор с чистой синусоидой и как он работает
Инвертор с чистой синусоидой — это устройство, которое преобразует постоянный ток (DC) от аккумулятора или другого источника в переменный ток (AC) высокого качества, аналогичный току из обычной розетки. Он генерирует плавную синусоидальную волну напряжения, в отличие от ступенчатой волны модифицированного синусоидального инвертора.
Принцип работы инвертора с чистой синусоидой включает несколько этапов:
- Преобразование постоянного тока в переменный с помощью электронных переключателей
- Сглаживание ступенчатой волны до идеальной синусоиды
- Повышение напряжения с помощью трансформатора (например, с 12В до 230В)
В результате на выходе получается качественный переменный ток с частотой 50/60 Гц и напряжением 230В, пригодный для питания любых бытовых приборов.

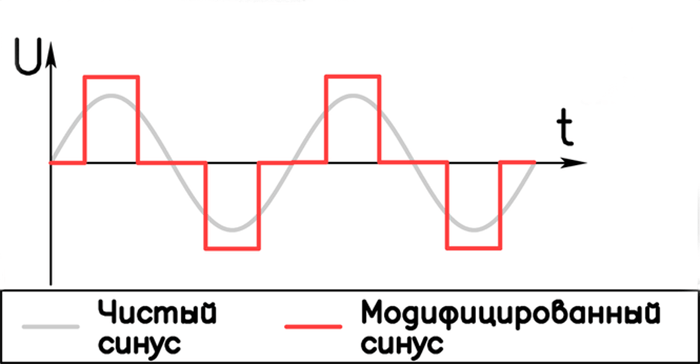

Чем инвертор с чистой синусоидой отличается от модифицированного
Основные отличия инверторов с чистой и модифицированной синусоидой:
- Форма выходного сигнала — идеальная синусоида vs ступенчатая волна
- Совместимость с оборудованием — подходит для всех устройств vs только для простых
- КПД — выше на 10-20% у чистого синуса
- Уровень шума и нагрева — ниже у чистого синуса
- Цена — выше у инверторов с чистой синусоидой
Инвертор с чистой синусоидой обеспечивает более качественное и стабильное электропитание, но стоит дороже модифицированного.
Для каких устройств необходим инвертор с чистой синусоидой
Инвертор с чистой синусоидой рекомендуется использовать для питания следующих типов устройств:
- Чувствительная электроника (компьютеры, аудио/видео техника)
- Медицинское оборудование
- Электродвигатели (насосы, компрессоры)
- Микроволновые печи
- Зарядные устройства
- Устройства с трансформаторными блоками питания
Для этих приборов важно стабильное синусоидальное напряжение без искажений. Использование модифицированной синусоиды может привести к сбоям в работе, повышенному нагреву и даже выходу из строя.
Преимущества использования инвертора с чистой синусоидой
Основные преимущества инверторов с чистой синусоидой по сравнению с модифицированными:
- Совместимость со всеми типами электроприборов
- Более высокий КПД и меньшие потери энергии
- Меньший нагрев питаемых устройств
- Отсутствие помех и шумов в работе оборудования
- Увеличение срока службы электроники
- Возможность запуска мощных электродвигателей
Несмотря на более высокую стоимость, инвертор с чистой синусоидой обеспечивает качественное и надежное электропитание, сравнимое с сетевым.
Как выбрать инвертор с чистой синусоидой
При выборе инвертора с чистой синусоидой следует учитывать следующие параметры:
- Мощность — должна превышать суммарную мощность подключаемых устройств на 20-30%
- Входное напряжение — 12В, 24В или 48В в зависимости от аккумулятора
- Выходное напряжение — обычно 220-230В
- Частота выходного тока — 50 или 60 Гц
- КПД — желательно не менее 90%
- Наличие защиты от короткого замыкания, перегрузки, перегрева
- Форма выходного сигнала — THD менее 3%
Также важно обратить внимание на качество изготовления, надежность и репутацию производителя. Рекомендуется выбирать проверенные бренды с хорошими отзывами.
Области применения инверторов с чистой синусоидой
Инверторы с чистой синусоидой широко используются в следующих областях:
- Солнечные электростанции
- Системы резервного электропитания
- Автономное электроснабжение домов
- Питание оборудования в автодомах и яхтах
- Мобильные системы электропитания
- Телекоммуникационное оборудование
Они позволяют получить качественное переменное напряжение в местах, где нет доступа к центральной электросети или требуется гарантированное электропитание.
Недостатки инверторов с чистой синусоидой
Основные недостатки инверторов с чистой синусоидой по сравнению с модифицированными:
- Более высокая стоимость
- Больший вес и габариты
- Более сложная схемотехника
- Чувствительность к перегрузкам
Однако преимущества чистого синуса перевешивают эти недостатки для большинства применений, где требуется качественное электропитание.
Заключение
Инвертор с чистой синусоидой — оптимальный выбор для питания большинства современных электронных устройств и бытовой техники. Он обеспечивает стабильное напряжение высокого качества, аналогичное сетевому, что важно для корректной и долговечной работы оборудования. Несмотря на более высокую стоимость, инвестиция в качественный инвертор с чистой синусоидой оправдана с точки зрения надежности и универсальности применения.
Почему синусоида?
Почему синусоида?
На сегодняшний день, рынок источников бесперебойного питания (ИБП) активно развивается и предлагает потенциальному покупателю множество вариантов. Сотни моделей и модификаций представлены десятками производителей. ИБП различаются не только временем работы без подзарядки и номинальной мощностью, но и дополнительными функциями. Таковыми могут быть режим стабилизации напряжения сети, защита телефонной линии, взаимодействие с компьютером и т.д.
При выборе ИБП, многие пользователи поначалу не совсем понимают важность таких параметров как алгоритм работы и мощность зарядного устройства или совместимость ИБП с бензоэлектростанциями. Но и это не главное! Существует параметр, зачастую сокращающий список кандидатов на пост домашнего бесперебойника в несколько раз. Параметр этот – форма выходного напряжения инвертора ИБП.
По форме выходного напряжения ИБП, чаще всего, делятся на два типа:
— модифицированная синусоида («квазисинусоида»)
— синусоида («правильная» синусоида, «чистая» синусоида)
Рассмотрим их подробнее.
Так называемая, модифицированная синусоида – не что иное, как ступенчатая разнополярная кривая напряжения (рис.1) и график y=sinx она напоминает весьма отдалённо. Для достижения такого режима работы инвертора не требуется сложная схемотехника и дорогостоящие комплектующие. Львиная доля ИБП на рынке – именно с такими инверторами. Они, по большей части, предназначены для работы с персональными компьютерами, импульсные блоки питания которых весьма неприхотливы. Если же подать ток с такого ИБП на двигатель циркуляционного насоса или холодильника – результат будет печальным. Для начала, мы можем наблюдать потерю мощности, а после – перегрев и разрушение обмоток! Происходит это из-за больших потерь в приборах, работа которых основана на электромагнитных процессах. Они не рассчитаны на такую форму напряжения. Не любят модифицированную синусоиду и низкочастотные трансформаторы звуковой техники, блоков управления систем отопления, кондиционеров и т.д. Применять ИБП с квазисинусоидой для питания домашней или производственной аппаратуры нужно с большой осторожностью!
«Чистая синусоида» — форма напряжения, не отличающаяся от той, которая присутствует в городской электросети.
Хотя, и тут можно сделать поправку. Бывает, что синусоида (рис.3) высококачественного ИБП больше похожа на математический график (близка к идеалу), чем синусоида в сети переменного тока (рис.2). Всё дело в несовершенстве линий электропередач и большом количестве потребителей реактивного характера. Как следствие – искажения. При использовании ИБП с «чистой синусоидой» практически отсутствуют ограничения в выборе потребителей. Единственное ограничение – максимальная мощность, которую может отдать инвертор ИБП. С синусным инвертором всё работает в штатном режиме и без лишних потерь. Такие ИБП устроены сложнее квазисинусных и требуют более тщательного подбора комплектующих, зачастую, недешёвых. Поэтому, выбор качественных синусных ИБП на рынке ограничен.
Торговая марка Phantom Energy Solutions® предлагает только качественные Источники Бесперебойного Питания, обеспечивающие надёжную работу оборудования. Несмотря на такие достижения как синусоидальная форма выходного напряжения, уникальное соотношение массогабаритных характеристик и мощности, богатый функционал и проверенная годами надёжность, разработчики продолжают совершенствовать существующие модели ИБП и разрабатывают новые.
Выбор, как всегда, за Вами!
Рисунок1 Осциллограмма выходного напряжения ИБП «квазисинусного» типа.
Рисунок2 Осциллограмма напряжения городской сети переменного тока.
Рисунок3 Осцилограмма выходного напряжения ИБП UPS-0512.
Выбор инвертора: синусоида или модифицированная синусоида?
Оформить запрос на
источник питания
политикой обработки персональных данных
Заявка успешно отправлена.
Произошла ошибка. Попробуйте позже.
E-mail не соответствует формату.
Подтвердите согласие на обработку персональных данных.
Заполните обязательные поля.
Инвертор — это устройство для преобразования постоянного тока в переменный.
Инверторы условно можно разделить на два типа.
Первый – инверторы, обеспечивающие на выходе синусоидальную форму напряжения. Это так называемые инверторы с чистой синусоидой.
Второй – инверторы, имеющие на выходе квазисинусоиду (как бы синусоиду), или модифицированную синусоиду.
График напряжения в форме правильной синусоиды на следующем рисунке представлен красным цветом. График напряжения, имеющий приближенную к синусоиде форму, представлен зеленым цветом:
Преимуществом инверторов с чистой синусоидой является возможность обеспечения питания любых устройств. Недостаток – высокая цена.
Преимуществом инверторов с модифицированной синусоидой является низкая цена.
Они дешевле инверторов с чистой синусоидой в 2, а иногда в 2,5 раза.
Недостаток – они предназначены для работы не со всеми устройствами.
Не критичны к форме графика напряжения и могут использовать «модифицированный синус» следующее оборудование:
— компьютеры;
— устройства, имеющие импульсные источники питания.
Требуют использования питания в форме чистого синуса следующие устройства:
— электродвигатели;
— котлы отопления;
— циркуляционные и погружные насосы;
— компрессоры;
Примеры инверторов.
Инвертор с модифицированной синусоидой A301-300-F3
Инвертор с чистой синусоидой NTS-300-212UN
Важное замечание
На примере технических характеристик A301-300-F3 и NTS-300-212UN видно, что инверторы с модифицированной синусоидой не предназначены для работы с кратковременными перегрузками.
А инверторы с чистой синусоидой могут работать с кратковременными перегрузками.
Поэтому необходимо, учитывая это обстоятельство, правильно выбирать мощность инвертора с модифицированной синусоидой.
Подробную техническую информацию можно посмотреть здесь:
http://www.mean-well.ru/uploads/files/datasheets/A301-300-F3.pdf
https://www.meanwell.com//Upload/PDF/NTS-300/NTS-300-spec.pdf
Модифицировано Против. Инверторы мощности с чистой синусоидой [Руководство по покупке]
Если вам интересно узнать о различных типах инверторов мощности, модифицированной синусоиде и чистой синусоиде , можно с уверенностью сказать, что вы ищете питание для своих электронных устройств или коммерческое оборудование в удаленном месте, где коммунальные службы не обслуживают его. Идея, лежащая в основе инвертора мощности, проста, но чрезвычайно полезна для таких приложений, как RV, морские суда, стационарные автономные, автопарк и коммерческие рабочие места.
В этом сообщении блога мы обсудим, что делает инвертор, различные типы инверторов мощности и потенциальные варианты использования для каждого из этих двух типов инверторов мощности. Если вы ищете новый инвертор с модифицированной синусоидой или чистой синусоидой, читайте дальше.
Что такое инвертор?
Прежде чем обсуждать различия между чистыми синусоидальными инверторами и модифицированными синусоидальными инверторами, важно сначала определить, что такое инвертор и как он вписывается в электрическую систему в автодоме, лодке, автономной кабине, грузовом автопарке и т. д. , Инверторы играют важную роль в любом сценарии, который требует от вас питания любых бытовых приборов или коммерческого оборудования, поскольку они инвертируют или преобразуют выход постоянного тока (DC) в переменный ток или мощность переменного тока, которая требуется для работы всех приборов, которые используются в жилых или коммерческих приложений. Процесс преобразования мощности постоянного тока в переменный требует, чтобы инвертор брал постоянное напряжение постоянного тока от батареи и изменял его на синусоидальную кривую, как показано ниже, которая идет выше и ниже 0 вольт..jpg)
На левом изображении показано, что модифицированный синусоидальный инвертор преобразует вход постоянного тока в несколько шагов, чтобы имитировать настоящую синусоидальную кривую. Этот процесс выполняется гораздо более плавно в инверторе с чистой синусоидой, как показано на другом изображении. В результате разницы в том, насколько плавно происходит преобразование энергии, существуют некоторые несоответствия в производительности, которые необходимо обсудить, чтобы полностью понять, какой инвертор может быть лучшим решением для ваших потребностей в преобразовании энергии.
В чем разница между инверторами с модифицированной синусоидой и инверторами с чистой синусоидой? Проектирование и варианты использования
Из-за низкого уровня сложности конструкции модифицированные синусоидальные инверторы могут использоваться для подачи переменного тока на менее чувствительные электронные устройства, такие как старые ламповые телевизоры или устройства, которые не используют двигатель с нерегулируемой скоростью.
Модифицированные синусоидальные инверторы меньше по размеру и являются доступным продуктом преобразования энергии, подходящим для приложений, которые не требуют чистой синусоидальной энергии — они без проблем обеспечат надежное питание вашего тостера, чайника и водонагревателя. Модифицированные синусоидальные инверторы Samlex компактны и легки, а наши инверторы серии SAM мощностью 100–800 Вт оснащены USB-портом для зарядки на 2,1 А, который идеально подходит для зарядки новейших смартфонов и планшетов.
Тем не менее, если вы хотите питать хрупкое медицинское оборудование, ноутбук , или другие устройства, которым для правильной работы требуется чистое питание переменного тока, самый безопасный вариант — использовать инвертор с чистой синусоидой , который производит почти идеальную копию настоящей синусоидальной мощности переменного тока. Посмотрите этот пост в блоге, в котором показано, как Thin Air Web, агентство по разработке веб-сайтов и программного обеспечения, обнаружило, что использует модифицированный синусоидальный инвертор, что сделало их современную электронику «ворчливой».
Они заменили свой оригинальный модифицированный инвертор на инвертор/зарядное устройство с чистой синусоидой Samlex EVO-2212, чтобы обеспечить питание своего бизнес-оборудования без простоев и воплотить в жизнь свою мечту о том, чтобы проводить месяцы в автономном режиме.
Даже если кажется, что ваше устройство хорошо работает с модифицированным инвертором, внутри оно может работать горячее, чем обычно, что приводит к снижению энергоэффективности и увеличению энергопотребления. В результате этого чрезмерного нагрева использование модифицированных синусоидальных инверторов может негативно сказаться на сроке службы ваших устройств. Кроме того, вы можете столкнуться с жужжанием или гудением при использовании модифицированных инверторов для питания устройств переменного тока. Это связано с тем, что инверторы с чистой синусоидой имеют относительно низкие гармонические искажения, тогда как модифицированные инверторы имеют высокие гармонические искажения, отсюда и жужжание во время работы в результате этих помех.
Сравнение стоимости
Из-за менее продвинутой технологии, меньшего количества внутренних компонентов и относительно низкой сложности производства модифицированные синусоидальные инверторы могут варьироваться от На 40–75 % дешевле по сравнению с чистыми синусоидальными инверторами. инверторы одинаковой мощности. Тем не менее, хотя первоначальные затраты на приобретение чистого синусоидального инвертора обычно выше, учитывая более низкую эффективность модифицированного синусоидального инвертора, в долгосрочной перспективе это может оказаться более затратным.0003 рентабельный , чтобы пойти с инвертором чистой волны синуса . Кроме того, прочная и рассчитанная на большие нагрузки линейка инверторов Samlex с чистым синусоидальным сигналом оснащена дополнительными функциями защиты аккумулятора и широким рабочим диапазоном входного постоянного тока. На все силовые инверторы Samlex, как модифицированные, так и чисто синусоидальные, распространяется гарантия минимум на 2 года , они сертифицированы по безопасности и проверены временем.
Окончательный вердикт
В конечном итоге решение о покупке инвертора зависит от вашего бюджета и конкретного варианта использования. Все электронные устройства, продаваемые на рынке, предназначены для чистой синусоидальной системы, поэтому, если ваш бюджет позволяет это, Samlex предлагает всегда выбирать безопасный вариант покупки инвертор с чистой синусоидой по следующим причинам:
- Более высокая эффективность ~20-30%
- Низкий риск помех и шума
- Инверторы повышенной мощности
- Более низкая стоимость в долгосрочной перспективе
- Увеличенный срок службы продукта
Калькулятор времени работы инвертора
Теперь, когда у вас есть более четкое представление о том, какой тип инвертора может соответствовать вашим потребностям в ваши электронные устройства, независимо от того, готовите ли вы свой автономный дом или оборудуете удаленную рабочую площадку.
ПОПРОБУЙТЕ НАШ КАЛЬКУЛЯТОР ВРЕМЕНИ РАБОТЫ
С помощью нашего простого в использовании инверторного калькулятора вы можете визуализировать потенциальное энергопотребление на основе типа устройств, которые вы будете использовать, а также количества ваших батарей. . С помощью этой информации калькулятор времени работы инвертора Samlex порекомендует пару инверторов, которые смогут удовлетворить ваши потребности в преобразовании энергии.
Часто задаваемые вопросы
Вот некоторые часто задаваемые вопросы, касающиеся инверторов мощности с модифицированными и чистыми синусоидальными волнами, а также потенциальных вариантов использования для каждого типа инверторов:
Нужна дополнительная информация?
Если вы все еще не уверены, какой вариант может быть лучшим решением для ваших нужд, свяжитесь с нашим экспертным отделом продаж по телефону или электронной почте, чтобы получить более индивидуальную поддержку в зависимости от вашей конкретной ситуации.
Связаться с Samlex
Источники:
unboundsolar.com
wiltronics.com.au
altestore.com
инверторыrus.com
lifewire.com
Что такое инвертор с чистой синусоидой (все, что вам нужно знать)?
Инвертор с чистой синусоидой поможет вам создать надежный высококачественный источник питания в любое время и в любом месте.Эти устройства преобразуют мощность постоянного тока (DC) от батареи или другого источника питания постоянного тока в высококачественный переменный ток (AC), который вы можете использовать в своем доме на колесах, лодке или по всему дому.
Само собой разумеется, почему инвертор с чистой синусоидой является такой выгодной инвестицией. Но как они работают и чем отличаются от своих модифицированных синусоидальных аналогов?
В этом посте мы подробно рассмотрим инверторы с чистой синусоидой, ответив на приведенные выше вопросы.
Кроме того, мы обсудим, почему вы должны оснастить свою электрическую систему новейшей технологией инвертора с чистой синусоидой.
Предисловие
Специалисты по климату тщательно разрабатывают, исследуют, проверяют факты и редактируют всю работу.
Отказ от ответственности для партнеров
Climatebiz поддерживается читателями. Мы можем получать партнерскую комиссию, когда вы покупаете по ссылкам на нашем сайте.
Содержание
Что такое чистый синусоидальный инвертор?Чистый синусоидальный инвертор — это устройство, которое преобразует мощность постоянного тока (DC) от батареи или другого источника питания постоянного тока в высококачественную мощность переменного тока (AC), аналогичную мощности, которую вы получаете от стандартной электрической розетки в вашем доме.
Эти инверторы обеспечивают плавную и непрерывную форму волны, которая колеблется вверх и вниз по идеально симметричной схеме.
Это имитирует синусоидальную форму переменного тока, поставляемого вашей местной коммунальной компанией.
Более того, инверторы с чистой синусоидой также действуют как трансформаторы. Они повышают входное постоянное напряжение до гораздо более высокого переменного напряжения, например, от 12 до 230 В.
Разница между переменным и постоянным токомПрежде чем мы двинемся дальше, вот вам немного истории:
Когда началась электрическая революция, два известных ученых боролись за то, чтобы сделать свою технологию стандартом: Никола Тесла против Томаса Эдисона.
Никола Тесла настаивал на внедрении электричества переменного тока, в то время как Томас Эдисон защищал электричество постоянного тока. Очевидно, Тесла выиграл битву, поскольку в настоящее время мы используем переменный ток в качестве основного электрического тока для обычных бытовых приборов и электродвигателей.
Однако мы по-прежнему используем постоянный ток для солнечной энергии и аккумуляторов.
Источник: Викисклад.
Но хватит уроков истории. Давайте приступим к делу.
Прежде всего, электричество — это поток электронов.
Постоянный ток (DC)
Электроны постоянного тока текут прямым и непрерывным током от отрицательного электрода к положительному.
Переменный ток (AC)
И наоборот, электроны переменного тока движутся в обоих направлениях (попеременно) в периодическом цикле. Следующий рисунок иллюстрирует этот синусоидальный ток во времени.
Преодоление разрыва между постоянным и переменным током
Чтобы преодолеть проблемы совместимости между постоянным и переменным током, инженеры-электрики создали устройство, известное как инвертор, который преобразует постоянный ток в переменный (и переменный ток в постоянный, если это необходимо).
Инвертор с чистой синусоидой — прекрасный пример электронного устройства, которое:
- Вырабатывает переменный ток (AC) из источника постоянного тока (DC).
- Обеспечивает высококачественный электрический ток, соответствующий стандартам электроснабжения (напряжение: 230 В, частота: 50/60 Гц).
Как работает инвертор с чистой синусоидой?
В предыдущем разделе вы узнали, что инвертор с чистой синусоидой сначала преобразует постоянный ток в переменный, а затем действует как трансформатор, увеличивая входное напряжение (12 В, 24 В, 48…) для достижения выходного напряжения 230 В, которое можно использовать во всех домашних условиях. Техника.
Теперь давайте подробнее рассмотрим эти два процесса.
Преобразование постоянного тока в чистый синусоидальный переменный токВ этом разделе рассматривается простой принцип работы, иллюстрирующий работу инверторов с чистой синусоидой.
Задача состоит в том, чтобы превратить прямую линию (DC) в волну (AC), в которой ток течет периодически в обоих направлениях. Начнем с простого переключателя.
Периодическое включение и выключение постоянного тока даст вам прямоугольный ток, чередующийся между нулем (отключение) и максимальным значением (включение).
График, иллюстрирующий переключение тока (включение и выключение)Теперь у вас есть периодический ток, который не течет в обоих направлениях и все еще очень далек от синусоидальной формы.
Чтобы заставить ток течь в обоих направлениях, вам понадобится своего рода автоматический переключатель, который будет переключать входящий постоянный ток туда и обратно, реверсируя контакт.
Это можно проиллюстрировать как вращающийся диск с перекрестными соединениями. Скорость вращения диска будет определять частоту переменного тока.
Квадрат переменного тока.Теперь у вас есть периодический ток, текущий в обоих направлениях. Тем не менее, это все еще форма квадрата. Требуется немного больше электронных схем, чтобы сгладить квадрат в красиво очерченную синусоиду.
Чистая синусоида переменного тока.
Как инверторы с чистой синусоидой увеличивают напряжение?
DC обычно составляет 12 В, 24 В или 48 В. В то время как переменный ток составляет 230 В.
Трансформатор справится со своей задачей. Это электромагнитное устройство, состоящее из железного сердечника, обмотанного двумя витками медной проволоки — первичной и вторичной. Ток низкого напряжения поступает через первичную обмотку, а ток высокого напряжения выходит из вторичной обмотки.
Схематическое изображение трансформатора, преобразующего 12 В в 230 В.В конце концов, две катушки не соприкасаются, и ток передается от одной к другой посредством электромагнитной индукции.
Плотность проводки двух катушек определяет выходное напряжение. В повышающем трансформаторе (повышающем напряжение) вторичная обмотка имеет большую плотность проводки, чем первичная.
Трансформеры повсюду. Например, зарядные устройства для мобильных телефонов и ноутбуков являются понижающими трансформаторами.
Связанное чтение : Enphase Vs. SolarEdge (Какую компанию по производству инверторов выбрать?)
В чем разница между инвертором с чистой и модифицированной синусоидой? Инверторы с чистой синусоидой
и инверторы с модифицированной синусоидой представляют собой два типа инверторов мощности, используемых для преобразования постоянного тока (DC) в переменный ток (AC). Хотя оба инвертора служат одной и той же цели, между ними есть заметные различия, которые делают их подходящими для разных приложений.
Форма волны
Наиболее существенное различие между чистыми синусоидальными инверторами и модифицированными синусоидальными инверторами заключается в форме сигнала, который они производят. Инверторы с чистой синусоидой имеют гладкую синусоидальную форму волны, аналогичную форме волны электроэнергии, которую обеспечивает электросеть. И наоборот, модифицированные синусоидальные инверторы создают ступенчатую форму волны, которая не такая гладкая, как чистая синусоида.
Совместимость
Инверторы с чистой синусоидойсовместимы со всеми электронными устройствами, включая чувствительные, такие как медицинское оборудование, системы домашнего кинотеатра и компьютеры. Таким образом, чистая синусоида является наиболее оптимальной формой волны для питания электронного оборудования. Это устраняет риск повреждения или помех, которые могут быть вызваны модифицированными синусоидальными инверторами.
Модифицированные синусоидальные инверторыподходят для питания менее чувствительных устройств, таких как электроинструменты, холодильники и осветительные приборы.
Эффективность
Чистые синусоидальные инверторы более эффективны, чем модифицированные синусоидальные инверторы, поскольку они преобразуют мощность постоянного тока в мощность переменного тока практически без потери мощности. Модифицированные синусоидальные инверторы имеют меньшую эффективность преобразования и могут терять до 20% мощности в процессе преобразования.
Цена
С другой стороны, инверторы с чистой синусоидой стоят дороже, чем инверторы с модифицированной синусоидой. Это связано с тем, что они более сложны и используют усовершенствованную схему для получения чистой и плавной формы сигнала.
Модифицированные синусоидальные инверторы относительно просты и используют меньше компонентов, что делает их более доступными.
Шум и нагрев
Чистые синусоидальные инверторы производят меньше шума и тепла, чем модифицированные синусоидальные инверторы. Это связано с тем, что чистая синусоида представляет собой плавную форму волны, которая не создает столько электромагнитных помех, как ступенчатая форма волны, создаваемая модифицированными инверторами синусоидальной волны.
К сожалению, тепло, выделяемое модифицированными синусоидальными инверторами, может повредить электронные устройства и сократить срок их службы.
Совместимость с солнечными панелями
Инверторы с чистой синусоидой совместимы со всеми солнечными панелями и являются предпочтительным выбором для систем с солнечными батареями.
Напротив, модифицированные синусоидальные инверторы могут плохо работать с некоторыми солнечными панелями, такими как тонкопленочные панели.
Заключение
В итоге основные различия между модифицированным (MSW) и чисто синусоидальным инвертором (PSW) можно резюмировать следующим образом:
| Текущее качество | Efficiency | Price | For all appliances | |
|---|---|---|---|---|
| Current Quality | Efficiency | Price | For all appliances | |
| Pure Sine Wave | ++ | ++ | – | ++ |
| Модифицированная синусоида | – | – | ++ | + |
8 Для чего нужен инвертор pureine wave?
Прежде всего, не выбрасывайте модифицированный синусоидальный инвертор слишком быстро.
Хотя выходной ток не самого высокого качества, его все же стоит использовать для приложений без чувствительной электроники. Например, электрические нагреватели или водяные насосы. Однако они имеют более низкий уровень эффективности и могут перегреваться.
Тем не менее, почти все другие бытовые приборы и электронное оборудование потребуют качественного инвертора с чистой синусоидой. Кроме того, вам нужна чистая синусоида, если вы подключаете свой инвертор к сети, как и во многих солнечных установках.
Инвертор с чистой синусоидой обеспечит плавную работу ваших приборов, как если бы они были подключены к электросети.
Ниже вы найдете некоторые распространенные электроприборы и электронные устройства, которые могут работать только с чистым синусоидальным инвертором:
- Светодиодный телевизор.
- Микроволновые печи.
- Холодильники.
- Медицинское оборудование.
- Электродвигатели с регулируемой скоростью.
По всем причинам, упомянутым выше, мы рекомендуем вам приобретать модифицированный синусоидальный инвертор только в том случае, если вы ограничены в средствах и не беспокоитесь об эффективности ваших приборов.
Почему инверторы с чистой синусоидой такие дорогие? Инверторы с чистой синусоидой
обеспечивают чистый и надежный электрический ток того же качества, что и электросеть. Они используют высококачественные электронные компоненты для достижения такого высокого качества, в отличие от модифицированных синусоидальных инверторов, которые содержат только дешевую электронику.
Таким образом, для аналогичной выходной мощности чистая синусоида может быть в два раза дороже, чем модифицированная синусоида.
Однако помните, что инверторы с чистой синусоидой защитят ваше оборудование и продлят срок его службы. Кроме того, вы сэкономите энергию с инвертором с чистой синусоидой из-за его высокой эффективности (+90%).
Инвертор с чистой синусоидой какого размера вам следует купить?
Чистые синусоидальные инверторы бывают разных размеров и выходной мощности, чтобы удовлетворить любые потребности.
Давайте сначала рассмотрим автомобильный инвертор с чистой синусоидой:
Автомобильный инвертор: макс. 1500 ВтМногие модели инверторов с чистой синусоидой имеют гнездо прикуривателя для прямого подключения к автомобилю. Источником энергии будет автомобильный аккумулятор или автомобильный генератор.
I В этой конфигурации максимальная мощность инвертора должна составлять 1500 Вт. Вам не нужно покупать более мощный инвертор только потому, что ваш автомобильный генератор не может производить достаточную мощность.
Типичный автомобильный генератор выдает от 40 до 120 ампер при напряжении 12 В. Поэтому максимальная мощность от 480Вт до 1440Вт.
Не волнуйтесь; 1500 Вт мощности более чем достаточно, и вы можете одновременно использовать множество бытовых приборов и электронных устройств с инвертором такого размера.
Солнечный инвертор: 1кВт-10кВт Инверторы с чистой синусоидой широко используются в солнечных автономных и подключенных к сети системах.
Обычно инвертор подключается к следующим компонентам:
- Контроллер заряда солнечной батареи : Регулирует выходную мощность солнечной панели.
- Система накопления энергии (ESS) : Эти системы бывают разных форм, как больших (Powerwall+ и его альтернативы), так и малых (аккумуляторы LFP, LTO, AGM и Gel).
Для солнечного инвертора практически нет ограничений по мощности. Тем не менее, большинство солнечных инверторов мощностью от 1 кВт до 10 кВт.
Однако эмпирическое правило заключается в том, чтобы получить инвертор такой же мощности, как ваша солнечная батарея. Например, если у вас есть солнечные панели мощностью 3 кВт, то вам следует приобрести инвертор на 3 кВт.
Поскольку вы можете легко модернизировать свою солнечную систему, мы рекомендуем приобрести инвертор немного более мощный, чем ваши солнечные панели.
Связанные сведения : Единственная таблица размеров инвертора, которая вам когда-либо понадобится
Заключительные мысли
В этой статье показано, что существует два типа инверторов: модифицированная синусоида и чистая синусоида.
