Блок питания для шуруповерта

Всем доброго времени суток! И так начну. Как то видел на просторах интернета точечную сварку из трансформатора микроволновки и решил сделать и себе. Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше Распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой! Для удобства сборки намотал скотч на сердечник чтоб обмотка лучше скользила при запрессовке. Это в утиль. Первичную обмотку я оставил родную, а вторичную намотал проводом КГ квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода.

Первичку ставим на место. Вторичка на месте. Да, еще между обмотками трансформатора стаял шунты из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

Это фото нашел в интернете, а то свое забыл сделать. Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его!

Дальше из той же микроволновки сделал корпус для будущего аппарата. Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Напайка наконечников. Далее было испытание: включил, замерил выходное напряжение, оно было равно 2. Для эффектного испытания перед своими сотрудниками на работе брал гвозди или проволоку 6мм.

Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за сек, а после каждого выпендривания температура на трансформаторе поднимается на градусов.

Думаю поставить еще электронный термометр для контроля нагрева или термо защиту. Вот эл. Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Вот такой электрод использовал. Кому не сложно спасибо за репост, может кому еще пригодится тема! Всем супер драйва и хорошего настроения! Доброго времени суток. Решил собрать данный апарат и вот, взял два транса, срезал не разбирая намотал 50ый провод и… И все, трансы гудят, померял мультиметром на холостом ходу, а тока нет. Прочитал тут что на холостом его и не будет, ну думаю, хорошо, взял лампу от машины присоединил, загорелась, потом электрод и на клеммы его положил, начал он как гвоздь у всех нагреваться.

Я радостный выключил и начал ваять корпус, все присоединил, включаю, а трансы гудят, а «гвоздь » не плавят, лампу присоединяю и нечего не происходит.

Самый прикол в том что, в начале как только намотал провод на один транс и замерял на «холостом ходу»мультиметром, показало 1,5вольт?!

Подмотал на второй, замерял 0вольт?! Размотал, подумал может что то не так намотал, снова подмотал второй, показало на холостом 3 вольта?! Радостный уехал домой, приезжаю на утро в гараж, подключаю иии…опять 0 вольт?! После,2часов раздумий залажу в интернет, потом сюда, пернматываю снова, иии дальше выше мною описанные операции с электродом- все работает.

Вот пишу сейчас, так как он снова трансы гудят а не работают, друг о друга клеммой чиркаешь и он мааааленькую искорку выдаёт, но лампу не зажигает и гвозь не плавит.

Вот такие чудеса, не знаю что и делать. Как я понял этот провод был со вторички каторую срезал и он же ненужен вроде? Или я не прав. Этот маленький провод что оборвали с корпуса транса присоедените назад это с первички и будет вам счастье, обязательно на корпус подайте ноль или заземление. Вообщем я ненашел куда этот провод прикрутить, взял первый транс так же без проводка и как нестранно выдовал на холостых 1.

Так и до сихпор загадка, как один транс работает без этого проводка а второй так и не мог выйти на рабочие параметры, хотя оба гудели и иногда описал ранее выдавали 3вольта. Вообщем итог, цель достигнута, но сути так и не разобрав где собака зарыта. Позже в БЖ выложу у себя весь процесс. А как влияет на нагрев первички? Чем ниже напряжение тем больше будет греться так как ток выше? Верно я понял? Думаю сделаю так же почти 3 витка, а то я тоже и провода хочу сваривать.

А ленту к аккуму и так приварит без проблем. Ну к NiCd например для шуруповерта. А на фото где намотано это провод 1 метр взят или 2? Не, я именно в выборе 2 или 3 витка. С статье описано и на фото 3 витка, а если сделать на 1 меньше. Я про это. Хорошо, что нашел статью эту. Вчера курочил транс такой же ну очень похож по фото как у автора и думал что лишнее железо не помешает и пусть остается оставил, вечером буду выковыривать.

Провод 35 куплю 2 метра и в путь. Вот только по виткам немного мечусь. Ведь если 2 сделаю то сила тока повыше будет. Чем больше витков тем больше напряжение, а вот если намотать отдельно несколько витков и потом их соединить то тогда будет меньше напряжение и больше ампераж.

Но в трансформаторах нужен целый виток, пол витка намотанного не играет роли в трансформации транса. Привет, Сергей. Подскажи 35 мм2 не маловато? Народ пишет везде чем толще, тем лучше и говорят аж про 70 мм2. А ток не мерял потом на вторичке? Я так понял фильтр не обязателел, так? Что такое FU1 в схеме? Что за транс был, какой мощности? Во сКоКа вопросов Спасибо. Я не мерял ток на вторичке, не чем было, но судя по расчетам трансформатора ампер.

FU-1 это сетевой предохранитель на 10 ампер, к схеме справа описание. Кнопка гдето есть но пока поставил автомат как выключатель и защита, в спешке собирал, потом доработка будет, скоро новый транс из трех будет для споттера. Спасибо тебе. А мощность СВЧ как нибудь связана с мощностью транса? Ведь есть СВЧ и на Вт. Если транс мощностью вт из него можно что нибудь дельное скондобить? Купить машину на Дроме. Ранее Универсальная вещь! Далее С Христовым Воскресеньем.

Зарегистрироваться или войти:. Или я не прав Прошу помочь. Я так понял, взять с любой клемы первички и кинуть на корпус? Moroz80off Доброго времени суток. Поменяй на первичке одного из транса клеммы местами.

Что можно сделать из стабилизатора напряжения

Сварочный аппарат хочет видеть практически каждый автолюбитель или просто человек, любящий проводить время за ремонтом либо созданием чего-либо. На рынке представлено большое разнообразие типов и моделей. Имея дома поломанную микроволновую печь, не спешите ее выбрасывать. Приложив немного усилий и времени из поломки можно сделать вполне работающий сварочный аппарат. Поговорим сегодня о том, как применяют трансформатор от микроволновки для сварки. В микроволновой печи есть только одна важная деталь, способная пригодиться в создании аппарата — трансформатор. Трансформатор в микроволновке представляет собой обычные две катушки из медного провода, намотанного на сердечник.

Пост пикабушника HamsterTime с тегами Трансформатор тока, Но делать это нужно аккуратно, чтоб электроды не замкнулись, иначе.

Как проверить трансформатор в микроволновке

Наверное, каждый любитель авто или человек, у кого любимым хобби является ремонт чего-либо, мечтает об отличном сварочном аппарате. На рынке можно найти множество различных моделей сварочного прибора, но не каждому он будет по карману. Но если есть желание, то, что делать? Если дома имеется сломанная микроволновка, то не стоит ее сразу выбрасывать. Необходимы лишь время и силы, чтобы создать из поломанной детали функционирующий сварочный аппарат. В данной статье будет обсуждаться, что представляет собой трансформатор от микроволновки, и его применение. В микроволновой печи находится трансформатор, который очень пригодится для создания устройства для сварки. Эта важная деталь состоит из двух обыкновенных катушек из медного провода, который намотан на сердечник.

Споттер из старой микроволновки: как сделать своими руками

ИБП — это очень выгодный прибор. Пока он работает, у пользователя нет проблем с электроснабжением. Но на этом функциональность данного прибора не заканчивается. Простейшая доработка бесперебойника дает возможность создать на его базе такие устройства как преобразователь, блок питания и зарядка.

Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду.

Как применяют трансформатор от микроволновки

Аккумуляторный шуруповерт — удобный и необходимый в хозяйстве инструмент. К сожалению, через года, даже при не очень интенсивной эксплуатации, аккумуляторы шуруповерта практически полностью теряют свою емкость. Исправный инструмент, а пользоваться нельзя… Что делать? Выбросить и купить новый. Самое разумное решение, если Вы эксплуатируете щуруповерт профессионально.

Как делается точечная сварка из микроволновки

Как то случайно в интернете попал на видео где демонстрировали работу перемотанного трансформатора от микроволновки, вот решил и себе попробовать сделать такой. Вот в таком виде он ко мне приехал:. Суть в том что бы заменить эту обмотку на другую, с более низким напряжением, но с огромным током. Приступаем к переделке. Для начала аккуратно что-бы не задеть первичную обмотку, срезаем вторичку. Желательно с обоих сторон если хотите меньше мучений:.

Приложив немного усилий и времени из поломки можно сделать вполне работающий сварочный аппарат. Поговорим сегодня о том, как применяют.

Трансформатор

Что можно сделать с трансформатором

Консультации по ремонту только онлайн через Вопрос-Ответ. Трансформатор для микроволновки — важное звено цепи, генерирующей СВЧ-излучение. Это преобразователь напряжения электросети до величины, подаваемой на вход магнетрона.

БЛОК ПИТАНИЯ ИЗ ТРАНСФОРМАТОРА СГОРЕВШЕГО БЕСПЕРЕБОЙНИКА

Для того чтобы понизить напряжение промышленной сети, используются трансформаторы на 12 вольт. Такое значение амплитуды необходимо для питания различной техники, в том числе и осветительных приборов. Понижающий трансформатор может располагаться непосредственно в блоке питания или быть выполнен как отдельное устройство. Этот радиоэлектронный элемент можно приобрести в специализированных магазинах, но при желании несложно изготовить и своими руками. Трансформатор — это электронное устройство, использующееся для преобразования переменного сигнала одной амплитуды в другую без изменения частоты. Сложно найти электротехническое оборудование, которое бы не содержало в своей схеме такое изделие.

Для того чтобы обзавестись сварочным аппаратом, необязательно покупать дорогостоящее оборудование, в особенности если есть старая микроволновая печь.

Вторая жизнь ИБП: как переделать бесперебойник в домашних условиях

Конструктивно трансформатор может состоять из одной автотрансформатор или нескольких изолированных проволочных либо ленточных обмоток катушек , охватываемых общим магнитным потоком , намотанных, как правило, на магнитопровод сердечник из ферромагнитного магнитомягкого материала. Для создания трансформаторов необходимо было изучение свойств материалов: неметаллических, металлических и магнитных, создания их теории [3]. В году английским физиком Майклом Фарадеем было открыто явление электромагнитной индукции , лежащее в основе действия электрического трансформатора, при проведении им основополагающих исследований в области электричества. При подключении к зажимам одной обмотки батареи гальванических элементов начинал отклоняться гальванометр на зажимах другой обмотки. Так как Фарадей работал с постоянным током, при достижении в первичной обмотке его максимального значения, ток во вторичной обмотке исчезал, и для возобновления эффекта трансформации требовалось отключить и снова подключить батарею к первичной обмотке.

Что можно сделать из трансформатора от микроволновки

Этот мастер-класс буден немного противоречив и вызовет не одно разрозненное мнение. Я хочу поделиться тем, как сделать из трансформатора микроволной печи мощный выпрямитель — блок питания, на необходимое мне напряжение.

Очень часто микроволновки выходят из строя и выбрасываются на помойку.

Как сделать аппарат точечной сварки своими руками: 4 бюджетных варианта

Хоть аппараты точечной сварки не так популярны, как обычные сварочные инверторы, в некоторых случаях они могут пригодиться. В сегодняшней статье расскажем, как собрать его самостоятельно из подручных материалов.

Содержание

• 1 Аппарат точечной сварки (версия №1)
  • 1.1 Основные этапы работ
  • 1.2 Видео по теме
• 2 Точечная сварка из двух трансформаторов от микроволновки
  • 2.1 Основные этапы работ
  • 2.2 Сборка точечной сварки
  • 2.3 Видео по теме
• 3 Напольная контактная точечная сварка для гаража
  • 3.1 Основные этапы работ
  • 3.2 Видео по теме
• 4 Сварочный аппарат из трансформатора микроволновки
  • 4.1 «Апгрейд» трансформатора
  • 4.2 Сборка сварочного аппарата
  • 4. 3 Видео по теме

Аппарат точечной сварки (версия №1)

Главным элементом самоделки является трансформатор от микроволновки. Он должен быть рабочим, иначе чуда не будет.

Читайте также: 10 идей как сделать пробойник по металлу, коже, бумаге

То есть перед использованием его обязательно необходимо будет проверить на профпригодность.

Мощность у них примерно одинаковая, поэтому какую СВЧ-печь вы пустите «в расход», принципиального значения не имеет.

Необходимые материалы:

• трансформатор;
• фанера или дерево;
• листовой металл;
• сварочный кабель;
• медные болты;
• наконечники для кабеля.

Своим личным опытом изготовления и сборки аппарата точечной сварки поделился с нами автор YouTube канала Mr Novruz.

Основные этапы работ

Сначала выполняется стандартный апгрейд трансформатора. Для этого удаляется вторичная обмотка, а на ее место устанавливается сварочный кабель.

Читайте также: Как сделать точечную сварку из конденсаторов

Зачищаем концы кабеля, надеваем на них кабельные наконечники и опрессовываем их при помощи специального инструмента.

Опрессовка необходима для надежного контакта, который уверенно будет себя чувствовать при нагрузке.

Читайте также: Хитрости работы с кольцевой пилой по дереву

На следующем этапе вырезаем основание из фанеры. Крепим к нему трансформатор. Высверливаем отверстие и вставляем в него медный болт, на который надеваем кабельный наконечник. Затягиваем гайкой.

После этого изготавливаем рычаг, который крепится к основанию посредством двух вертикальных стоек.

В нем также надо высверлить отверстие, вставить медный болт и потом закрепить второй конец сварочного кабеля.

Читайте также: Как вырезать отверстие в доске или фанере с помощью дрели

В завершении останется только изготовить из листового металла корпус. В боковых стенках нужно сделать прорези или высверлить отверстия для циркуляции воздуха.

В задней части корпуса устанавливается вентилятор для охлаждения трансформатора.

Между основанием и подвижным рычагом устанавливается пружина. В верхней части корпуса сверлим отверстия под кнопку и тумблер. Красим самоделку.

Видео по теме

Пошаговый процесс изготовления и сборки аппарата точечной сварки показан в авторском видеоролике ниже.

Diy Spot Welder // How To Make A Spot Welding Machine //

Точечная сварка из двух трансформаторов от микроволновки

Из 2-х трансформаторов от старой микроволновой печи можно сделать своими руками полезную приспособу для домашней мастерской и гаража — контактную точечную сварку.

Контактная точечная сварка дает возможность работать с самыми разными металлами и их сплавами, что делает ее универсальной в бытовом использовании.

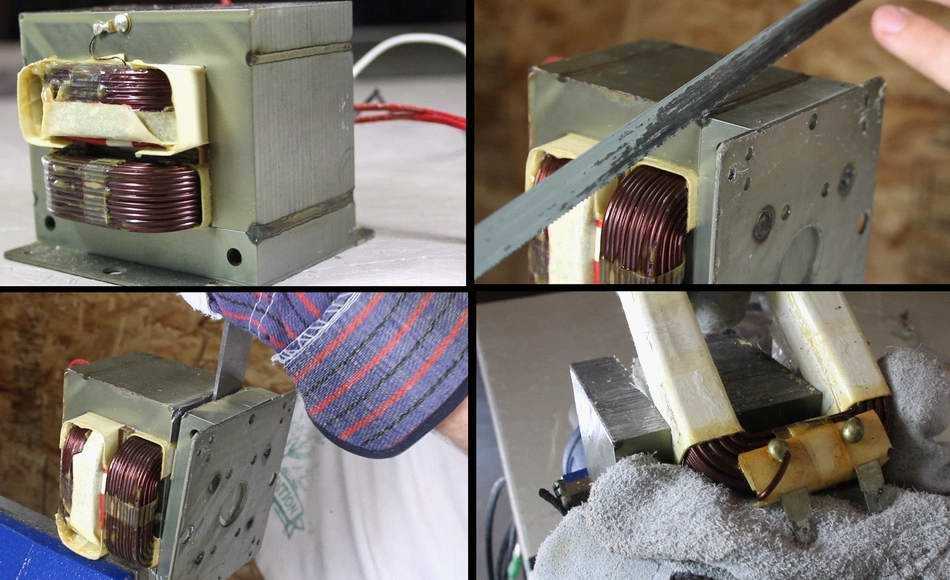

Первым делом демонтируем трансформаторы из корпуса микроволновки. После этого нужно будет аккуратно удалить «родную» вторичную обмотку, не повредив первичную.

Самый простой способ «безболезненно» удалить вторичную обмотку — это обрезать болгаркой выступающие витки.

После этого с помощью электродрели нужно просверлить отверстие внутри трансформатора и вытянуть оставшиеся проводки наружу узкогубцами.

Основные этапы работ

После того как извлекли из трансформатора вторичную обмотку, убираем все лишнее, включая металлические проставки. Должна остаться только вторичная обмотка.

Такую же операцию нужно будет проделать со вторым трансформатором. Потом оба трансформатора мастер сваривает между собой.

Вместо вторичной обмотки на двух трансформаторах автор использует толстый многожильный кабель, который предназначен для сварочного аппарата. Достаточно сделать всего по два витка. Вторичные обмотки подключаются параллельно.

В качестве основания используется кусок швеллера шириной 160 мм. В нем надо просверлить пару отверстий диаметром 8 мм, затем прикручиваем перфорированный профиль. Также к швеллеру надо приварить два уголка с отверстиями.

Далее отрезаем еще один кусок перфорированного профиля и привариваем к нему втулку. Потом крепим его между двумя уголками. Между профилями автор устанавливает пружину.

Сборка точечной сварки

В основании необходимо просверлить четыре отверстия. Затем устанавливаем трансформаторы, предварительно соединив параллельно две первичные обмотки. Делаем все так же, как и со вторичными.

К верхнему трансформатору нужно приклеить деревянный кубик или брусок, к которому прикручиваем выключатель. К нему будет подключается питающий сетевой провод.

На последнем этапе останется лишь заострить концы медных болтов, придав им коническую форму.

Болты вставляются в отверстия алюминиевых кабельных наконечников и фиксируются с внутренней стороны перфорированных профилей.

Видео по теме

Подробно о том, как сделать своими руками контактную точечную сварку из двух трансформаторов от старой микроволновки, смотрите в видеоролике на нашем сайте.

Не каждый МУЖИК откажется от этой самоделки! Что я сделал из трансформатора микроволновки!

Напольная контактная точечная сварка для гаража

При помощи самодельной контактной сварки, процесс изготовления которой рассмотрим в данном обзоре, можно не только выполнять стандартные операции — сваривать тонкий листовой металл, но и при необходимости — быстро разогреть закисшую гайку или болт. Довольно универсальная конструкция получилась.

В текстовом описании под авторским видео, которое опубликовано на YouTube канале 1000 DIY’s and Advice, вы можете найти все необходимые чертежи и электрические схемы для этой самоделки.

Теперь ближе к сути. Для изготовления контактной точечной сварки нам потребуется довольно мощный трансформатор. В данном случае автор будет использовать понижающий трансформатор на 36 V.

Помимо трансформатора, нам также понадобятся и другие основные комплектующие:

• медные прутки с резьбой;
• силовой кабель для сварки;
• сайлентблоки;
• резьбовая шпилька;
• отрезки профильной металлической трубы.

Советуем также прочитать статью-обзор: как в условиях домашней мастерской сделать удобный и функциональный сварочный верстак с ящиками и вращающейся платформой.

Приступаем к работе. Первым делом необходимо будет отрезать по размеру металлические профильные трубы, а также подготовить другие заготовки и детали.

Основные этапы работ

На следующем этапе автор приступает к изготовлению оси с колесами. Для этого понадобятся сайлентблоки, профтруба и резьбовая шпилька.

В стойке из профильной трубы автор вырезает пазы под педаль. Угол наклона стойки определяем на глаз.

Силовой сварочный кабель будет проходить внутри профильных труб и загибаться у самого электрода на специальные металлические скобы. Сами электроды будут прижиматься к кабелям при помощи болта.

Раму для трансформатора автор сваривает из отрезков металлического уголка 45*45 мм.

К нижнему электроду внутри токопровода из профтрубы автор пропустил медные шинки, снятые со вторичной обмотки трансформатора.

Далее зачищаем все детали болгаркой и приступаем к сварке каркаса. Дополнительно автор усилил каркас металлическими косынками и уголком, чтобы конструкция была надежной.

После этого собираем и устанавливаем ножную педаль. Тяга педали закреплена к верхнему токопроводу.

Сама педаль состоит из двух частей: большая надежно фиксирует свариваемые детали, а дополнительная маленькая — включает автоматику.

Покрываем металлический каркас грунтом и красим. Затем устанавливаем в раму подготовленный трансформатор.

Обратите внимание, что первичные и вторичные обмотки подключены параллельно. Устанавливаем автоматику.

Видео по теме

Подробно о том, как сделать контактную точечную сварку своими руками, можно посмотреть на видео ниже.

ТОЧЕЧНАЯ СВАРКА СУПЕР САМОДЕЛКА + ЧЕРТЕЖИ И СХЕМЫ Spot Welder DIY

Сварочный аппарат из трансформатора микроволновки

Многие мастера Кулибины только и ждут, когда же сломается старая микроволновка. Но не для того, чтобы ее отремонтировать.

Их интересует трансформатор, из которого можно сделать своими руками полезный «агрегат» — сварочный аппарат для точечной сварки.

Микроволновые печи отличаются между собой по мощности, и трансформаторы могут быть различными по размеру. Для наших целей подойдет любой трансформатор от микроволновки. Главное — чтобы был рабочим.

Возможно, вам также интересно будет прочитать статью: как сделать сверлильный станок из старой ручной дрели и электрического двигателя.

«Апгрейд» трансформатора

Первым делом необходимо будет удалить вторичную обмотку. Делается это в несколько этапов.

Сначала надо срезать одну сторону обмотки ручной ножовкой по металлу или болгаркой. При этом резать нужно аккуратно, чтобы не повредить первичную обмотку.

В месте среза вторичной обмотки сверлим несколько сквозных отверстий с помощью шуруповерта или дрели. После этого зубилом или толстым сверлом выбиваем оставшуюся часть обмотки.

Теперь надо намотать новую вторичную обмотку. Для этого используется толстый многожильный сварочный кабель диаметром 10 мм.

Вставляем его в отверстия в корпусе трансформатора, и делаем 2-3 витка. Концы сварочного кабеля выводим наружу. Зачищаем их от изоляции.

Сборка сварочного аппарата

В качестве основания можно использовать кусок фанеры или ДСП толщиной 20 мм. Прикручиваем к основанию трансформатор.

Между концами сварочного кабеля устанавливается деревянный брусок. К нему прикручивается длинная рейка из дерева. Чтобы соединение было подвижным, используется мебельная петля.

На зачищенные концы вторичной обмотки надеваются кабельные наконечники (алюминиевые, медные или латунные).

По бокам длинной деревянной рейки высверливаются два отверстия. Вкручиваем в них мебельные гайки, затем прикручиваем кабельные наконечники.

Дополнительно устанавливаются латунные держатели для электродов.

Сами электроды автор изготовил из двух кусочков медного провода толщиной 4 мм. При помощи длинногубцев придаем им требуемую форму.

На последнем этапе останется только выполнить работы по электрической части — нужно подключить вилку и кнопку для управления работой сварочного аппарата.

Обратите внимание: во избежание образования мощной искры и подгорания контактов включать трансформатор нужно только тогда, когда электроды плотно прижаты к металлической заготовке.

Видео по теме

Подробнее о том, как сделать сварочный аппарат из трансформатора микроволновки, можно посмотреть ниже — в авторском видеоролике. Идеей поделился автор YouTube канала Handmade Creative Channel.

How To Make Spot Welder Using old Microwave Transformer

Андрей Васильев

Задать вопрос

Чем опасны самодельные фрактальные дровяные печи

• Хитрость для «фрактальной выжигания по дереву» убивает американских мастеров-любителей.
• Любительская установка из мощного микроволнового трансформатора, переделанного в самодельный третий рельс.
• Инженер-электрик рассказывает нам, почему это так опасно, и мы также предлагаем альтернативы.


---

В тревожном видео, опубликованном на прошлой неделе, специалист по продуктам питания и пользователь YouTube Энн Рирдон обсуждает опасный ремесленный прием под названием «фрактальное выжигание по дереву», который создает на деревянной плите поразительные узоры, которые немного напоминают удары молнии. Для этого пользователи выпотрошат микроволновую печь, а затем используют ее трансформатор для прямого подключения к мокрому куску дерева, образуя цепь с сетевой вилкой, объясняет она.

По данным Американской ассоциации токарных мастеров по дереву, с 2016 года по меньшей мере 33 человека погибли при попытках фрактального сжигания древесины. Совсем недавно, в апреле, два человека умерли от удара током, используя этот метод, но люди продолжают делиться этим «хаком» на YouTube и ТИК Так. Некоторые даже выделили целые магазины на Etsy или Amazon для продажи своих результатов — честно говоря, за слишком небольшие деньги, учитывая смехотворную опасность, связанную с методом «сделай сам».

Если все это звучит безумно, вы правы. Мы поговорили с инженером-электриком, чтобы прямо указать на опасности, связанные с этим методом, а также найти пару (безопасных) альтернатив, если вы хотите создать аналогичный эффект, не умирая.

Что такое фрактальное сжигание древесины?

Просмотреть полный пост на Youtube

Рирдон подробно описывает фрактальное выжигание дров в видео выше (перейдите к 7:20). Сначала люди берут выброшенную микроволновку и извлекают из нее трансформатор. Затем они используют разъемную вилку для подключения к токоведущим концам трансформатора и используют соединительные кабели для подключения другой стороны трансформатора к мокрому куску дерева. Это образует цепь и подает напряжение от стены через трансформатор в древесину. Энергия передается по мокрой поверхности, которая является проводящей; затем сгорает сухая древесина под ним, поскольку электрическая энергия повышает температуру.

В итоге вы получите самодельную машину Лихтенберга, устройство, используемое для украшения дерева. Чтобы понять здешние опасности, мы поговорили с Филипом Крейном, профессором-исследователем Центра электрических машин и электромеханики Грейнджера на факультете электротехники и вычислительной техники Университета Иллинойса.

🪚 Самоделки, которым можно доверять

• Создайте оазис на заднем дворе с помощью резервуарного бассейна своими руками
• Как сделать саундбар своими руками
• Как построить своими руками бездымную кострище

Во-первых, мы хотели точно знать, что делает трансформатор… трансформатором. Трансформатор — это устройство, которое соединяет две электрические цепи. «Потенциал цепи — напряжение — пропорционален количеству витков провода, подключенного к этой цепи», — объясняет Крейн. Изменяя количество витков провода с обеих сторон, мы можем соединять устройства, которые иначе были бы несовместимы. Мы также можем, например, взять электрический ток, поступающий по основным городским линиям электропередач, и «преобразовать» его для домашнего использования, чтобы все дома в мире не сгорели сразу. (Представьте, если бы единственным доступным вам расходом воды был расход воды, выходящий из открытого пожарного гидранта!)

«Трансформатор в микроволновой печи повышает напряжение, чтобы подать несколько тысяч вольт на магнетронную трубку, которая генерирует настоящие микроволны», — говорит Крейн. «Большинство устройств, которые подключаются к сети, также имеют трансформаторы, в том числе очень маленькие устройства, которые снижают напряжение до 5 вольт или около того для зарядки сотовых телефонов, устройства, повышающие напряжение для люминесцентных ламп, и интерфейсы питания практически во всем».

Чем опасны самодельные дровяные машины?

Трансформатор для микроволновки тоже на удивление мощный. «Трансформатор, который может выдавать несколько тысяч вольт при мощности до 1000 Вт, чрезвычайно опасен, поэтому блок питания в микроволновой печи полностью заключен в металл и недоступен для пользователя», — говорит Крейн. «Некоторые говорят, что «ток убивает» в электрических установках, и любой электрик согласится, что оборудование с напряжением намного выше 240 вольт и уровнями мощности, способными выдавать долю ампера, чрезвычайно опасно и даже смертельно опасно. Трансформатор на 2000 вольт может пропустить большой ток даже через самую сухую кожу или через самую маленькую трещинку в паре перчаток».

«Трансформатор на 2000 вольт может пропустить большой ток даже через самую сухую кожу или даже через малейшую трещину в паре перчаток».

Это то, что Рирдон также обсуждает в видео, потому что некоторые люди махали руками и говорили, что это безопасно, если вы используете термостойкие перчатки. Но есть так много переменных, включая простые и очевидные вещи, например, если вы случайно споткнулись и прислонились локтем или другой частью тела к своей установке. Или ребенок или домашнее животное может забежать в комнату и удивить вас. (Белки довольно регулярно взрывает трансформаторов всей электросети.)

«При тех уровнях напряжения и мощности, о которых мы говорим, стандарты по «защите от дугового разряда» ударяют по с очень обширными требованиями к обучению, защитной одежде и снаряжению, и процедуры», — говорит Крейн. Дуга — это особая ситуация, когда электрический ток находит неидеальный путь, чтобы попытаться замкнуть цепь, что создает опасную, сильную, незакрепленную «дугу» электричества. «Трудно представить, что любое рабочее место в США будет готово разоблачать рабочих так, как показано в этих наборах для творчества. Удивительно видеть эти вещи в продаже на Amazon», — говорит Керин.

---

⚠️ Предупреждение: Не покупайте фрактальные дровяные наборы для продажи в Интернете, даже если их производители обещают, что они являются безопасной альтернативой.

---

Безопасные альтернативы для дровяных проектов

Итак, что вы можете сделать, если вам нравится внешний вид этих фрактальных дровяных проектов, но вы не хотите умирать за них или поддерживать кустарное производство вокруг них?

Маркер подпалина Маркер подпалина Pro

Scorch Marker Scorch Marker Pro

Купить сейчас

Во-первых, есть интересный предмет, который вы можете купить или, возможно, найти в общей мастерской или даже в публичной библиотеке рядом с вами. Он называется PyroPrinter и, возможно, это даже не единственный доступный «пишущий принтер» такого типа. Это устройство использует горячую насадку для выжигания рисунка на куске дерева на основе файлов изображений, которые вы загружаете на связанный компьютер или устройство Android. В основном это похоже на автоматизированную версию дровяной «ручки» или палочки, которую вы бы использовали сами. Чтобы найти дизайн, который вы хотели бы загрузить, попробуйте поискать изображения, такие как удары молнии или крупные планы узоров жилок на листьях — другие естественные узоры, которые имеют фрактальные качества. Вы также можете использовать фотографию существующего фрагмента, выжженного фракталом, для создания нового узора.

Второй вариант более лоскутный, но все равно может получиться очень красиво. Вы можете найти множество наборов для выжигания по дереву в Интернете, но эти маркеры химически обжигают древесину. Все, что вам нужно сделать, это нарисовать рисунок карандашом и обвести его маркерами, у которых есть несколько наконечников для различных эффектов. Затем вы используете тепловую пушку, чтобы установить материал и обжечь дизайн. И опять же, вы можете начать с молнии или жилок листа, или изображения фрактального горения и вручную перенести его на свой кусок дерева. Это немного трудоемко, но вам практически ничего не угрожает.

Перед уходом…

• Выращенная в лаборатории древесина может спасти ваш следующий проект «сделай сам»
• Браконьеру удалось остановить браконьера — ДНК дерева
• Как уложить гвоздь в пол из широких досок

Кэролайн Делберт 3 90 Делберт — писатель, заядлый читатель и редактор журнала Pop Mech. Она также энтузиаст практически всего. Ее любимые темы включают ядерную энергию, космологию, математику повседневных вещей и философию всего этого.

микроволновая печь — Безопасно ли и целесообразно ли использовать «поврежденный» трансформатор?

Я хочу сделать свой собственный точечный сварочный аппарат, поэтому я пробую инструкции, которые я нашел в нескольких местах (например, здесь, здесь или здесь), об использовании старого микроволнового трансформатора. Я его спасал от сломанной машины и в рецепте написано заменить вторичную обмотку на два-три витка тяжелого толстого изолированного кабеля (у меня 16мм2).

Проблема в том, что удаление оригинальной обмотки не было легкой прогулкой; после того, как я вырезал его радиальным лобзиком, мне пришлось сильно ударить его долотом, пока он наконец не оторвался. Это привело к заметным физическим повреждениям самого трансформатора, а именно в листах сердечника: часть изолирующего лака отслоилась, часть первых листов немного деформировалась и отделилась от остальных и, наконец, что выглядит более серьезно, эти «отрывы» также произошло в двух или трех местах в многослойном сердечнике, вскрыв его тремя разными блоками, которые мне удалось более или менее вернуть в исходное положение, опять же, сильно ударив их друг о друга. Сейчас между этими щелями минимальное расстояние, я бы сказал меньше миллиметра, но гвоздь между слоями все равно можно забить, приложив некоторое усилие и, конечно же, изоляцию туда (если она была, что-то я не уверен) ушел.

Я мало знаю о физике и теории трансформаторов, и мне интересно, могу ли я попытаться использовать поврежденный трансформатор и/или это плохая идея/опасно/просто не будет работать. Насколько я понимаю, цель состоит в том, чтобы получить низкое напряжение, но большой ток, способный плавить сталь, поэтому я не думаю, что «точность» является проблемой, но я читал о том, почему сердечник ламинирован и, насколько насколько я знаю, есть риск, что он перегреется из-за вихревых токов, хотя я не знаю, будут ли эти пара трещин и деформаций НАСТОЛЬКО значительными. Кроме того, я нашел по крайней мере один источник (извините, забыл добавить в закладки), где говорится, что нужно быть очень осторожным с листами сердечника и не сгибать и даже немного не разделять их каким-либо образом.

Что посоветуете? Один друг, который учился в техникуме на электрика, просто сказал мне «попробуй и посмотри, что получится», но я не хочу жечь свой дом, ломать всю бытовую технику или даже поджариваться.

Два второстепенных, заключительных вопроса:

• Листы тоже изолированы между собой или просто покрыты сверху лаком после «физического» соединения их вместе «насильно»? Должен ли я рисовать разделенные ламины с эпоксидной смолой или клеем, прежде чем соединять их, если я собираюсь попробовать трансформер? В таком случае, не будет ли опасно, если немного металлическая часть все еще находится в контакте с другим листом металла из основной? Потому что я не могу гарантировать, что 100% листа будет покрыто материалом…

• Является ли это опасным и/или может ли это значительно повлиять на надежность, если два витка первичной обмотки короткие между собой? я внимательно осмотрел он и выглядит так, как будто он был «поцарапан» на небольшом участке (см. 4-е фото) и есть риск там он потерял свою изоляцию; Я думаю, что шанс очень мал и Постараюсь перестраховаться, покрыв эпоксидкой или другим типом изоляция/лак, но на всякий случай…

Я прилагаю несколько фотографий того, как выглядит трансформатор в настоящее время; Я надеюсь, что они будут полезны для вынесения суждения.
