Что такое измерительные приборы и для чего они нужны

Измерительные приборы — это технические устройства, предназначенные для измерения физических величин. Они позволяют получать количественную информацию об измеряемом объекте или процессе.

Основные задачи измерительных приборов:

• Преобразование измеряемой величины в сигнал, удобный для обработки и восприятия
• Сравнение измеряемой величины с эталоном
• Представление результата измерения в форме, доступной для восприятия человеком

Измерительные приборы широко применяются в науке, технике, промышленности и других сферах деятельности человека. Они необходимы для проведения исследований, контроля технологических процессов, диагностики оборудования и многих других целей.

Классификация измерительных приборов

Существует несколько основных способов классификации измерительных приборов:

По виду измеряемых величин:

• Приборы для измерения геометрических величин (длины, площади, объема и др.)
• Приборы для измерения механических величин (силы, давления, крутящего момента и др.)
• Приборы для измерения тепловых величин (температуры, теплопроводности и др.)
• Приборы для измерения электрических и магнитных величин
• Приборы для измерения оптических величин
• Приборы для измерения акустических величин
• Приборы для измерения химического состава и свойств веществ

По принципу действия:

• Механические
• Электромеханические
• Электрические
• Электронные
• Оптические
• Пневматические
• Гидравлические

По способу представления результатов измерений:

• Аналоговые (стрелочные)
• Цифровые
• Регистрирующие (самописцы)

Основные характеристики измерительных приборов

К важнейшим характеристикам измерительных приборов относятся:

• Диапазон измерений — область значений измеряемой величины, для которой нормированы допускаемые погрешности прибора
• Цена деления шкалы — разность значений величины, соответствующих двум соседним отметкам шкалы
• Чувствительность — отношение изменения сигнала на выходе прибора к вызвавшему его изменению измеряемой величины
• Погрешность — отклонение результата измерения от истинного значения измеряемой величины
• Быстродействие — скорость реакции прибора на изменение измеряемой величины

Применение измерительных приборов в различных областях

В промышленности:

Измерительные приборы широко используются для контроля качества продукции, управления технологическими процессами, диагностики оборудования. Например:

• Измерение геометрических размеров деталей с помощью микрометров, штангенциркулей
• Контроль давления в трубопроводах манометрами
• Измерение температуры в печах термопарами
• Определение концентрации веществ газоанализаторами

В научных исследованиях:

Измерительные приборы — важнейший инструмент ученых для проведения экспериментов и получения новых знаний. Применяются:

• Спектрометры для изучения состава веществ
• Осциллографы для исследования электрических сигналов
• Микроскопы для наблюдения микрообъектов
• Сейсмографы для регистрации колебаний земной коры

В медицине:

Различные измерительные приборы помогают в диагностике и лечении заболеваний:

• Тонометры для измерения артериального давления
• Термометры для измерения температуры тела
• Электрокардиографы для исследования работы сердца
• Рентгеновские аппараты для получения снимков внутренних органов

Современные тенденции в развитии измерительных приборов

Основные направления совершенствования измерительной техники:

• Повышение точности и расширение диапазона измерений
• Увеличение быстродействия
• Миниатюризация приборов
• Интеграция с компьютерными системами
• Применение новых физических принципов измерений
• Создание интеллектуальных измерительных систем

Развитие измерительной техники открывает новые возможности в науке, промышленности и других сферах деятельности человека. Современные высокоточные приборы позволяют проводить все более сложные исследования и контролировать технологические процессы с высокой степенью точности.

Заключение

Измерительные приборы играют огромную роль в современном мире. Они обеспечивают количественную информацию об объектах и процессах, без которой невозможно развитие науки и техники. Разнообразие видов и областей применения измерительных устройств постоянно расширяется. Совершенствование характеристик приборов позволяет решать все более сложные измерительные задачи.

Измерительные приборы и установки | Классификация измерительных приборов

Измерительный прибор — средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне ее изменения и выработки сигнала измерительной информации, доступной для непосредственного восприятия наблюдателем.

Обобщенная структурная схема измерительного прибора

Данный класс средств измерений включает большое число приборов, различающихся измеряемыми величинами, областью применения, техническими характеристиками, принципом действия, используемой элементной базой и другими особенностями. Тем не менее все эти приборы имеют некоторые общие черты. Обобщенная структурная схема измерительного прибора показана на рис. 7.13. Измеряемая ФВ воздействует на устройство преобразования, состоящее из первичного измерительного преобразователя и совокупности элементарных средств измерений. Первичный преобразователь преобразует измеряемую ФВ в другую величину, однородную или неоднородную с ней. Сигнал с выхода преобразователя проходит через совокупность элементарных СИ. В простейших измерительных приборах такая совокупность может отсутствовать. Например, в аналоговых вольтметрах измеряемое напряжение преобразуется в угол поворота стрелки с помощью первичного электромеханического ИП.

Рис. 7.13 Обобщенная структурная схема измерительного прибора

На выходе устройства преобразования формируется сигнал, параметры которого соответствую входным характеристикам отсчетного устройства.

Отсчетное устройство

Отсчетное устройство — это элемент СИ, преобразующий измерительный сигнал в форму, доступную восприятию органами чувств человека. По форме представления показаний отсчетные устройства делятся на аналоговые и цифровые.

Составными частями отсчетного устройства являются шкала и указатель. Шкала — это часть отсчетного средства, представляющая собой ряд отметок, соответствующих последовательному ряду значений величины вместе со связанной с ними нумерацией. Шкала наносится на прямолинейном участке или дуге окружности. Отметка шкалы — это знак на шкале СИ (черточка, зубец, точка и т.д.), соответствующий некоторому значению ФВ. Для цифровых шкал сами числа являются эквивалентами отметок шкалы. Отметки на шкалах могут быть нанесены равномерно или неравномерно. В связи с этим шкалы называют равномерными и неравномерными. Практически равномерной считается шкала, длины делений которой отличаются не более чем на 30% и имеют постоянную цену деления. Промежуток между двумя соседними отметками шкалы средства измерений называется делением шкалы. Длиной деления шкалы, называется расстояние между осями или центрами двух соседних отметок шкалы, измеренное вдоль воображаемой линии, проходящей через середины самых коротких отметок шкалы. Длина линии, проходящей через центры всех самых коротких отметок шкалы СИ и ограниченная начальной и конечной отметками, называется длиной шкалы. Линия может быть реальной или воображаемой, кривой или прямой.

Цена деления шкалы

Отметка шкалы СИ, у которого проставлено число отсчета, называется числовой отметкой шкалы. Отметки облегчают оператору считывание показаний прибора, которое производится по положению указателя относительно отметок шкалы. Деления шкалы имеют цену. Цена деления шкалы — это разность значений величины, соответствующих двум соседним отметкам шкалы СИ. Отметки наносятся на шкалу при градуировке прибора, т.е. при подаче на его вход сигнала с выхода образцовой многозначной меры. У части отметок шкалы проставляются числовые значения величины, подаваемой с выхода меры. Эти отметки становятся числовыми.

Указатель — часть отсчетного устройства, положение которого относительно отметок шкалы определяет показания измерительного прибора. Указатель выполняется в виде подвижных стрелок разной формы (клиновидной, ножевидной и др.), луча света, пера самописца и т.п.

Шкала СИ имеет начальное и конечное значения. Они соответствуют наименьшему и наибольшему значениям измеряемой величины, которые могут быть отсчитаны по шкале СИ. Например, для медицинского термометра начальное значение шкалы равно 34,3 °С, а конечное — 42 °С.

При измерении с показывающего устройства считывается показание. Каждое СИ характеризуется диапазоном показаний и диапазоном измерений. Диапазоном показаний называется область значений шкалы СИ, ограниченная ее начальным и конечным делениями. Так, для медицинского термометра диапазон показаний составляет 7,7°С. Диапазоном измерений называется область значений ФВ, в пределах которой нормированы допускаемые пределы погрешности СИ. Значения величины, ограничивающие диапазон снизу и сверху (слева и справа), называются соответственно нижним и верхним пределами измерений. Диапазон измерений всегда меньше или равен диапазону показаний.

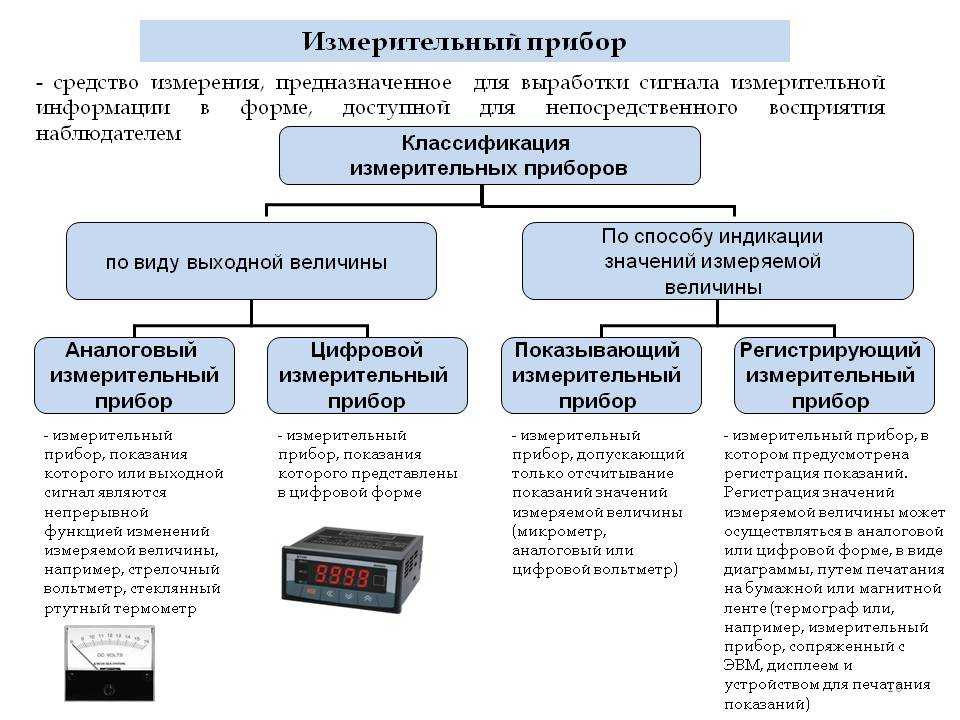

Классификация измерительных приборов

Для учета всех особенностей многообразных измерительных приборов применяют классификацию по различным признакам. По форме индикации измеряемой величины различают измерительные приборы:

• показывающие, которые допускают только отсчитывание показаний измеряемой величины, например стрелочный или цифровой вольтметр;
• регистрирующие, предусматривающие регистрацию показаний на том или ином носителе информации, например на бумажной ленте. Регистрация может производится в аналоговой или цифровой форме. Различают самопишущие и печатающие приборы.

По методу преобразования измеряемой величины различают приборы прямого, компенсационного (уравновешивающего) и смешанного преобразования.

По назначению измерительные приборы делятся на вольтметры, омметры, термометры, гигрометры и т.д.

По форме преобразования используемых измерительных сигналов приборы подразделяют на аналоговые и цифровые.

Аналоговые приборы — это приборы, показания или выходной сигнал которых является непрерывной функцией изменения измеряемой величины.

Цифровые приборы — это приборы, принцип действия которых основан на квантовании измеряемой или пропорциональной ей величины. Показания таких приборов представлены в цифровой форме. Наличие операции квантования приводит к появлению у цифровых приборов специфических свойств, обуславливающих существенные различия в методах выбора, анализа, описания и нормирования метрологических характеристик по сравнению с аналоговыми приборами.

В процессе квантования бесконечному множеству значений измеряемой величины ставится в соответствие конечное и счетное множество возможных показаний цифрового прибора. Их число определяется схемой аналого-цифрового преобразователя, выполняющего в цифровом приборе операцию квантования. Одновременно с квантованием, как правило, осуществляется дискретизация по времени измерительных сигналов. Структурная схема цифрового прибора показана на рис 7.14.

Рис. 7.14. Обобщенная структурная схема цифрового измерительного прибора

Измеряемая физическая величина X воздействует на первичный измерительный преобразователь (ПП), имеющий коэффициент преобразования Кпп. Он преобразует величину X в электрический сигнал, в качестве которого используется главным образом напряжение. В рассматриваемом случае u=КппХ. Это напряжение в свою очередь поступает на масштабный измерительный преобразователь (МП), необходимый для изменения пределов измерения цифрового прибора. Он может иметь разное число диапазонов измерения: от 1 до Nn. Диапазон изменения измеряемой величины X разбивается на Nn поддиапазонов.

Диапазоны измерения

Среди диапазонов измерения выбираются основной и дополнительные. Основным считается тот диапазон, на котором измеряемая величина претерпевает наименьшее число преобразований на пути от входа прибора до входа АЦП. Все остальные диапазоны считаются дополнительными. На практике возникают ситуации, когда выделить основной диапазон по указанным признакам невозможно. В этом случае в качестве основного выбирают диапазон с наименьшими пределами допускаемых погрешностей или устанавливают его по соглашению.

Масштабный преобразователь так изменяет (уменьшает или увеличивает) входное напряжение в заданное число К; раз (i = 1; 2; …; Nn), чтобы сигнал ин на его выходе был нормирован, т.е. его значение находилось в заданных пределах. Как правило, стараются обеспечить выполнение условий, при которых пределы изменения нормированного напряжения совпадают с большей частью допустимого диапазона изменения входного сигнала АЦП при всех возможных значениях измеряемого сигнала. Это позволяет минимизировать погрешности, вносимые АЦП.

Полученный двоичный цифровой код поступает на преобразователь кодов (ПК). Он необходим для преобразования выходного цифрового кода АЦП в код, «понимаемый» цифровым отсчетным устройством (ОУ). Наиболее частым в практике является преобразование двоичного кода в двоично-десятичный. Числа, представляемые кодами N и Nj, в точности равны друг другу, отличаются только формами представления, и поэтому в дальнейшем рассмотрении будем оперировать кодом N.

Цифровые ОУ выполняются в виде цифровых табло, дисплеев, основанных на различных физических принципах. Они преобразуют код в показания СИ, понятные человеку.

Важной характеристикой ОУ является его разрядность — число полных десятичных разрядов, которые индицируются цифрами от О до 9. Цифровые ОУ, позволяющие индицировать еще один дополнительный разряд, но неполностью, называются отсчетными устройствами с расширенным диапазоном измерений.

Разрядность ОУ определяет разрешающую способность цифрового прибора, выражаемую в значении (ЕМР) показаний прибора.

Измерительная установка. Это — совокупность функционально объединенных средств измерений (мер, измерительных приборов, измерительных преобразователей) и вспомогательных устройств, предназначенная для выработки сигналов измерительной информации в удобной для непосредственного восприятия наблюдателем форме и расположенная в одном месте.

Измерительную установку, предназначенную для испытания каких-либо изделий, называют испытательным стендом (например, для измерения удельного сопротивления электрических материалов, испытания магнитных материалов).

Измерительную установку с включенными в нее эталонами, применяемую для , называют поверочной установкой (например, установка для поверки вольтметров). Некоторые большие измерительные установки, используемые главным образом в машиностроении, называют измерительными машинами (например, силоизмерительная машина, делительная машина).

Похожие материалы

Виды измерительных приборов их предназначение

Измерительными приборами называют средства измерений, которые реализуют измерительное преобразование, воспроизведение в комплексе величины заданного размера, сравнение с мерой.

Содержание:

• Предназначение приборов для измерения
• Виды измерительных приборов
• Пример показывающих измерительных приборов
• Деление по способу снятия измерений
  • Приборы прямого действия
  • Приборы сравнительные — Компаративные измерительный приборы


Предназначение приборов для измерения

Предназначены они для получения в установленном диапазоне значений измеряемых величин. Измерительные приборы, в большинстве своем, имеют устройства, позволяющие преобразовывать в сигнал измерительной информации измеряемую величину, и устройство для индикации сигнала в  наиболее доступную для восприятия форму.

Часто такое устройство имеет цифровое табло, диаграмму, шкалу со стрелкой или дисплей, на которых легко производить отсчет измерений и их регистрацию.

В СИ компьютеризированных регистрация производится на различного вида носители автоматически.

Виды измерительных приборов

• аналоговыми, т.е. сигнал на выходе является непрерывной функцией величины, которую необходимо измерить;
• цифровые, которых сигнал на выходе представлен в цифровом виде;
• показывающие – допускают только отсчет показаний;
• регистрирующие, позволяющие регистрировать результат измерений;
• суммирующие – их показания связаны функционально с суммой нескольких величин;
• интегрирующие, позволяющие определить значение измеряемой величины методом интегрирования ее по другой величине.

Пример показывающих измерительных приборов

200 В 50A с Шунта 50A DC Цифровой Вольтметр Амперметр LED Amp Вольтметр для 12 В

К показывающим измерительным устройствам относятся, например, цифровой вольтметр, микрометр.  Примером регистрирующего устройства является барограф.

Деление по способу снятия измерений

Кроме такого деления, измерительные приборы можно разделить по способу снятия результатов измерений:

• прямого действия
• сравнения

Приборы прямого действия

К первому виду относятся приборы, позволяющие снять результат измерений непосредственно с индикаторного устройства.

Например: манометр, амперметр, вольтметр, ртутный стеклянный термометр.

Манометры точных измерений применяются для измерения давления неагресcивных к медным сплавам жидких и газообразных

Эти приборы относятся к устройствам непосредственной оценки результатов измерений.

Приборы сравнительные — Компаративные измерительный приборы

Р353 мост постоянного тока — потенциометр электроизмерительный

Двухчашечные весы, мост электрического сопротивления, потенциометр электроизмерительный

– это приборы, которые относятся к приборам сравнения, поскольку результат измерений, который можно получить с их помощью, сравниваются со значением известной величины.

Их называют компараторами.

Они должны при проведении измерений обеспечивать высокую чувствительность измерений и небольшую случайную погрешность.

Следующая статья: Поверка и калибровка средств измерения: виды и контроль результатов

Еще полезные статьи:

1. 4. Виды измерений по метрологии

1.5. Виды средства измерений

2.4. Виды стандартов и нормативных документов

3.4. Виды сертификации по принципу и принадлежности

5.2. Классификация зерносушилок их принцип устройства и назначение

Поверка и калибровка средств измерения: виды и контроль результатов

Виды поверок средств измерений

Поделиться с друзьями:

Твитнуть

Поделиться

Плюсануть

Поделиться

Отправить

Класснуть

Линкануть

Запинить

Измерительное оборудование — AutoEdu

Некоторые работы с автомобилем, например, ремонт двигателя, требуют использования измерительных приборов. Измерительная техника используется для измерения различных физических величин: длины, толщины, веса, силы тяги, давления, температуры, углового смещения, расхода, напряжения, силы тока, частоты и т. д.

Измерительные приборы являются точными и чувствительными приборами. К ним следует относиться с большой осторожностью. Никогда не ударяйте, не бросайте и не перегружайте измерительное оборудование, так как оно может быть повреждено. Чем они точнее, тем чувствительнее они к слишком грубому обращению.

Очищайте их после каждого использования. Регулярно проверяйте и калибруйте измерительные приборы. Перед выполнением измерения узнайте об ожидаемых точных значениях и допустимых отклонениях. Даже малейшая ошибка измерения может иметь решающее значение для правильной работы двигателя и других систем автомобиля.

В мире используются две системы мер: метрическая и имперская. Часто измерительные приборы имеют измерительную шкалу обеих систем. Однако, когда у нас есть требуемые значения в одной и измерительный прибор в другой системе, то возникает проблема при считывании и сравнении измеренного значения с требуемым. Международная система единиц приняла метрическую систему, в которой каждая единица умножается или делится на 10 для получения больших или меньших единиц. Это делает метрическую систему намного проще в использовании, с меньшей вероятностью ошибки по сравнению с имперской системой.

Основной единицей линейных измерений в метрической системе является метр. Основной единицей линейного измерения в имперской системе является дюйм.

Автомобильная промышленность в основном приняла метрическую систему мер, но технические специалисты должны уметь измерять и работать с обеими системами измерения. Ниже приведены некоторые общие эквиваленты для этих двух систем:

Длина
1 м = 39,37 дюйма
1 дюйм = 2,54 см

Вес
1 кг = 2,2046 фунтов
1 фунт = 453,59 г
1 унция = 28,3495 г

Температура
T(°F) = 9/5(T(°C) + 32°C)
T(°C) = 5/9(T(°F) – 32°F)

Давление
1 бар = 14 504 фунт/кв. дюйм
1 фунт/кв. дюйм = 0,06895 бар ,7375 фут-фунт
1 фут-фунт = 1,3558 Н·м

Во время работы техник должен выполнять различные измерения. Поэтому вам нужно знать, какие инструменты доступны и как они используются. Измерительные инструменты можно классифицировать в зависимости от типа измерений, которые они могут производить.

Рулетки и линейка

Самый простой измерительный инструмент — линейка — используется для измерения длины. В автомастерских используют рулетку и правила слесаря. Подробнее

Щупы

Щупы — это измерительные приборы для измерения зазоров, промежутков между двумя поверхностями. Они поставляются наборами разного размера. Подробнее

Штангенциркуль

Штангенциркуль – это измерительный инструмент, используемый для измерения внешних, внутренних (внутренних) и глубинных измерений. Подробнее

Микрометр

Микрометр — это точный измерительный прибор для измерения малых расстояний. Различают наружный, внутренний и глубинный микрометры. Подробнее

Индикатор часового типа

Индикатор часового типа чаще всего используется для измерения разницы вращающихся элементов, таких как распределительный вал, дисковые тормоза и т. д. Подробнее

Контрольная лампа

Контрольная лампа используется для проверки для напряжения в электрической цепи. Есть два типа контрольных ламп, с лампочкой и со светодиодом. Подробнее

Щуп для проверки цепей

Щуп для проверки цепей представляет собой многофункциональный измерительный и испытательный прибор для быстрой проверки состояния электрических сетей автомобиля. Читать далее

Мультиметр

Мультиметр — это электроизмерительный прибор для измерения постоянного и переменного напряжения, силы тока и сопротивления. Подробнее

Токоизмерительные клещи

Токоизмерительные клещи используются для измерения силы тока в электрической сети автомобиля без разрыва цепи. Подробнее

Диагностический прибор

Диагностический прибор используется для подключения внешнего компьютера к ЭБУ (электронным блокам управления) автомобиля. Подробнее

Автомобильный осциллограф

Автомобильный осциллограф (лабораторный) — цифровой измерительный прибор, предназначенный для измерений на автомобиле. Подробнее

См. также

Видео-рекомендация

наиболее важные типы измерительных инструментов и их применение

Любая техническая отрасль, от каменной кладки до сантехники, во многом зависит от инструментов, которые могут производить точные измерения. Но помимо этого, измерительные приборы предлагают надежный способ изучения и документирования окружающего мира, позволяя более эффективно обучать будущих студентов и специалистов.

Измерительные инструменты необходимы для определения физических величин. Измерение — это действие по приобретению и сравнению количеств определенных предметов в таких областях, как физика, обеспечение качества и инженерия. Измерение предоставляет число, относящееся к изучаемому элементу, а также к используемой единице измерения. Механизмы, с помощью которых получаются эти числовые отношения, являются измерительными инструментами с безошибочными методами, описывающими их использование. Что ж, в этой статье я буду обсуждать наиболее распространенные и важные типы измерительных инструментов, которые должен иметь каждый инженер.

Погружаемся!



Read more: Different Types of forging tools and equipment

Contents

Types измерительных инструментов

Общие типы измерительных инструментов включают спидометры, измерительные ленты, термометры, компасы, цифровые угломеры, уровни, лазерные нивелиры, макрометры, измерительные угольники, одометры, манометры, транспортиры, линейки, угловые локаторы, пузырьковые инклинометры, и суппорты.

Спидометр

Спидометр также можно отнести к распространенным типам измерительных приборов для определения и отображения непосредственной скорости автомобиля. В начале двадцатого века они стали доступны в качестве альтернативы. Примерно с 1910 года они часто устанавливались на автомобили и использовались в качестве стандартного оборудования.

Измерительные инструменты для деревообработки Essential…

Пожалуйста, включите JavaScript

Измерительные инструменты для деревообработки Essential для плотницких работ

Механизм индикации скорости спидометра приводится в действие круглым магнитом, который вращается 1000 раз за каждую милю пути автомобиля. Спидометры других транспортных средств имеют другие названия и используют другие стандарты измерения скорости. Эти измерительные инструменты можно отнести к прецизионному измерительному оборудованию.

Рулетка

Рулетка представляет собой универсальную линейку, которую можно сложить в любую форму и использовать для измерения длины или ширины. В своей самой простой форме они состоят из тканевой или пластиковой ленты с нанесенными на ней размерами в дюймах, сантиметрах и/или миллиметрах. что

Наиболее распространены рулетки длиной 12 футов, 25 футов или 100 футов. Его форма позволяет легко носить в кармане большие измерения длины, а также позволяет измерять изгибы и углы. Сегодня его можно найти практически где угодно, даже в миниатюре в виде брелка или новинки.

Термометр

Термометры представляют собой специальные типы измерительных инструментов, используемых для измерения температуры, как следует из названия. Это необходимо для различных видов деятельности, таких как производство, научные исследования и медицинская практика. Термометры часто недороги, долговечны, точны и просты в калибровке.

Он состоит из двух частей: датчика температуры, который изменяется при изменении температуры, и способа преобразования этого изменения в числовое значение. Термометры широко используются в технике и промышленности, метеорологии, медицине и научных исследованиях для контроля процессов.

Компас

Компас — это очень полезный измерительный инструмент, который можно использовать для различных задач, таких как алгебра, черчение, навигация и другие задачи. Если вы архитектор, вы, вероятно, уже знакомы с концепцией компаса. Он широко используется в судостроении и столярных работах.

Циркули обычно изготавливаются из металла и имеют две «ножки», которые можно регулировать для изменения радиуса нарисованной окружности. Циркуль — это технический чертежный инструмент для написания окружностей и дуг. Его также можно использовать как разделитель для разделения расстояний, особенно на картах, как разделитель.





Подробнее: Набор инструментов для механиков

Присоединяйтесь к нашему информационному бюллетеню



Цифровой угломер



Цифровой угломер имеет решающее значение для рабочих, потому что им нужны надежные данные для измерения углов. Эти типы измерительного оборудования упрощают измерение любых угловых поверхностей, которые к ним прикреплены.

Цифровой угломер быстрее, проще в эксплуатации и более точен, чем аналоговый угломер. Он включает в себя мощное магнитное основание, а также автоматические настройки калибровки для установки правильного угла наклона и скоса на пилах с электроприводом. Они не только недороги, но и очень точны.

Уровень

Уровень — это измерительный инструмент, который используется для отображения горизонтальной плоскости. Уровень представляет собой оптический прибор, который отображает результаты измерений с помощью пузырьков воздуха в жидкой среде. Трубка запечатана и прикреплена горизонтально к деревянному бруску с гладким дном.

Стеклянная трубка уровня наклонена, и движение пузырька указывает на регулировку по горизонтали. Строители обычно используют более длинные инструменты длиной от двух до шести футов. Они работают в строительных, деревообрабатывающих и металлообрабатывающих мастерских.

Лазерный уровень

Лазерный уровень представляет собой измерительное устройство, состоящее из вращающегося проектора лазерного луча, который можно закрепить на штативе. Это выравнивается в соответствии с точностью инструмента и проецирует фиксированный красный или зеленый луч в плоскости вокруг горизонтальной и/или вертикальной осей.

Некоторые модели могут измерять расстояние между устройством и конечной точкой лазерного луча, обеспечивая быстрое и точное решение для измерения расстояния на рабочем месте. В строительстве и геодезии лазерные нивелиры широко используются для нивелирования и выравнивания.



Подробнее: Знакомство с ручными ножовками



Микрометр

Эти типы измерительных инструментов похожи на штангенциркуль, но вместо того, чтобы скользить, они завинчиваются. Шпиндель чрезвычайно точен, а объект измерения помещается между шпинделем и наковальней. Ручка храповика регулируется для вращения шпинделя до тех пор, пока объект не будет измерен. Их иногда называют винтовыми манометрами в дополнение к слову «микрометр».

Рабочее расстояние между двумя головками штангенциркуля быстро измеряется с помощью цифровых микрометров. Микрометр, наряду с другими метрологическими устройствами, такими как циферблаты, нониусы и цифровые штангенциркули, обычно используется для точного измерения компонентов в машиностроении и производстве, а также в большинстве механических профессий.

Измерительные угольники

Квадрат — это тип измерительного инструмента, который используется для измерения и привязки к углу 90°, тогда как угольник используется для измерения и привязки к углу 45°. Два прямых края, расположенных под прямым углом друг к другу, образуют квадратное измерительное устройство. Комбинированные угольники, угольники для гипсокартона, угольники для обрамления и скоростные угольники — это лишь некоторые из специальных типов этих инструментов.

Плотники и машинисты обычно используют их для оценки точности прямых углов при рисовании линий на материале перед резкой. Шкала (линейка) для измерения расстояний или вычисления углов является одним из видов квадратных измерительных приборов.

Подробнее: Знакомство с ручными инструментами для ножовки

Одометр

Одометр — это тип измерительного устройства, используемого в автомобилях для определения расстояния, пройденного транспортным средством, например, велосипедом или автомобилем. Пройденное автомобилем расстояние используется для различных целей.

Может быть изготовлен электронным, механическим способом или комбинацией двух методов (электромеханический). Наибольшее распространение получили механические одометры, которые устанавливаются на гибком тросе, состоящем из туго закрученной пружины. Эти одометры постепенно заменяются цифровыми одометрами, которые имеют больше функций и дешевле, но не так точны.

Манометр

Расчетная сила, прикладываемая жидкостью к поверхности, измеряется методами измерения давления. В результате манометр используется для измерения и отображения давления жидкости в одном устройстве. Сила на единицу площади поверхности — это то, как измеряется давление.

Все, от высоты до атмосферного давления и глубины до артериального давления, измеряется манометрами. Преимущество манометра в том, что его легко увидеть и он часто быстро появляется на экране. Наиболее распространенными формами аналоговых манометров являются гидростатические и анероидные манометры.



Подробнее: Различные типы инструментов для обработки листового металла

Транспортир

Транспортир представляет собой измерительное устройство в форме полукруга, часто изготовленное из пластика или стекла. Обычно они обозначаются градусами и используются для измерения углов. Иногда можно найти более математически ориентированные транспортиры, измеряющие в радианах.

Обычный транспортир имеет форму полукруга с внутренней и внешней шкалой с отметками от 0 до 180 градусов. Инженеры и дизайнеры используют инструмент, называемый угловым транспортиром, для получения более точных измерений. Угольный транспортир — это более совершенный вариант транспортира, который имеет один или два поворотных рычага для измерения углов.

Линейка

Линейка — это инструмент, используемый для измерения расстояний и проведения прямых линий в геометрии и техническом черчении, а также в машиностроении и строительстве. В коммерческом мире они обычно используются в технике для обеспечения точных измерений на плоских поверхностях. Для измерения линейки используются как метрические, так и обычные единицы измерения. Обычно расстояние над линейкой указывается в сантиметрах, а под ней — в дюймах, а решетка указывает интервал на линейке. Линейки, возможно, являются наиболее широко используемым инструментом измерения в современном мире.



Угловой локатор

Угловой локатор — другое название углового локатора. Это идеальный инструмент для измерения углов и воспроизведения угла существующей области. Они часто используются в строительстве и столярных работах. Магнитное основание этих измерительных инструментов позволяет устанавливать их на металлические измерительные секции. Это ручной инструмент с цифровым дисплеем.

Чтобы определить угол, поместите концы этого угломера на заготовку и используйте полученные показания. Углы от 0° до 90° можно быстро и легко измерить с помощью углового локатора. Когда вам нужно определить угол в шкафу или крошечном месте, наличие такого инструмента значительно облегчит работу.

Уклономер пузырьковый

Если вам нужно определить конкретный наклон, обязательно используйте инклинометр. Они специально разработаны для измерения диапазона движений сустава, а также стабильности уклона.

Установите пузырьковый инклинометр на ноль, чтобы определить диапазон движений измеряемого сустава, а затем определите разницу по мере ее изменения. Спортивные терапевты часто используют его для проверки здорового диапазона движений в ключевых точках тела.



Подробнее: Набор инструментов для механики



Штангенциркуль

Штангенциркуль — это тип измерительного инструмента, который используется для определения толщины, наружного и внутреннего диаметров, длины, ширины и глубины объекта. Эти измерительные инструменты обычно изготавливаются из стали и обеспечивают несколько измерений размеров. Они используются в различных отраслях промышленности, включая машиностроение, медицину, строительство, обустройство дома и металлургию.

Всю длину можно просто измерить с помощью фиксированной линейки, отрегулировав кончики штангенциркулей так, чтобы они располагались на измеряемом объекте, а затем убрав штангенциркули. Штангенциркули бывают разных стилей, которые позволяют считывать измерения на регулируемой шкале, циферблате или цифровом дисплее.

Кроме того, штангенциркуль — это инструмент для измерения расстояния между двумя поверхностями объекта. Извлекают штангенциркуль и получают показание путем измерения расстояния между наконечниками с помощью измерительного инструмента, такого как линейка, после того, как наконечник штангенциркуля отрегулирован так, чтобы он совпадал с измеряемыми точками. Существует множество разновидностей суппортов, в том числе наружные, внутренние, пружинные, передаточные и суппорты-гермафродиты.

Заключение

Измерительные приборы могут быть полезны разными способами. Без них было бы затруднительно измерение длины, диаметра, ширины и других размеров.
