Где находится блок предохранителей в ВАЗ 2108, 2109, 21099. Как выглядит схема расположения предохранителей и реле. За что отвечает каждый предохранитель. Как правильно заменить предохранитель своими руками.
Расположение блока предохранителей в ВАЗ 2108, 2109, 21099
Блок предохранителей в автомобилях ВАЗ 2108, 2109 и 21099 расположен в моторном отсеке под ветровым стеклом, ближе к водительской стороне. Это удобное расположение обеспечивает легкий доступ при необходимости замены предохранителей.
Чтобы открыть блок предохранителей, нужно выполнить следующие действия:
- Откройте капот автомобиля
- Найдите пластиковую крышку блока предохранителей под ветровым стеклом
- Нажмите одновременно на два фиксатора-защелки по бокам крышки
- Снимите крышку, потянув ее вверх
После этого вы получите доступ к самому блоку предохранителей и сможете визуально проверить состояние предохранителей или заменить перегоревший.
Схема расположения предохранителей и реле
Блок предохранителей ВАЗ 2108, 2109 и 21099 содержит 16 предохранителей и 9 реле. Каждый элемент отвечает за работу определенных электрических систем автомобиля.
Основные предохранители и их назначение:
- F1 (10A) — реле, клапан и включение очистителей фар
- F2 (10A) — аварийная сигнализация
- F3 (10A) — освещение салона, задние фонари
- F4 (10A) — обогрев заднего стекла, прикуриватель
- F5 (20A) — звуковой сигнал
- F6 (30A) — электростеклоподъемники
- F7 (30A) — очистители фар, омыватель, вентилятор отопителя и радиатора
Основные реле и их функции:
- К1 — очистители фар
- К2 — указатели поворота и аварийная сигнализация
- К3 — очистители ветрового стекла
- К4 — контроль исправности ламп
- К5 — электростеклоподъемники
Назначение предохранителей ВАЗ 2108, 2109, 21099
Каждый предохранитель в блоке отвечает за работу определенных электрических систем и компонентов автомобиля. Рассмотрим подробнее назначение основных предохранителей:Предохранители световых приборов
- F11 (7.5A) — габаритный свет правого заднего фонаря
- F12 (7.5A) — ближний свет правой фары
- F13 (7.5A) — ближний свет левой фары
- F14 (7.5A) — дальний свет левой фары
- F15 (7.5A) — дальний свет правой фары
Предохранители систем комфорта
- F4 (10A) — обогрев заднего стекла, прикуриватель
- F6 (30A) — электростеклоподъемники
- F7 (30A) — очистители фар, омыватель, вентилятор отопителя
Предохранители систем безопасности
- F2 (10A) — аварийная сигнализация
- F5 (20A) — звуковой сигнал
- F16 (15A) — указатели поворота, стоп-сигналы
Знание назначения каждого предохранителя поможет быстрее найти причину неисправности при отказе какой-либо электрической системы автомобиля.
Как заменить предохранитель в ВАЗ 2108, 2109, 21099
Замена предохранителя — несложная операция, которую можно выполнить самостоятельно. Для этого потребуется:
- Пинцет или специальный съемник предохранителей
- Запасные предохранители нужного номинала
- Мультиметр для проверки исправности предохранителя (опционально)
Порядок замены предохранителя:
- Откройте крышку блока предохранителей
- Найдите нужный предохранитель по схеме на крышке блока
- Аккуратно извлеките предохранитель с помощью пинцета или съемника
- Визуально проверьте целостность перемычки внутри предохранителя
- Если перемычка перегорела, замените предохранитель на новый такого же номинала
- Установите новый предохранитель на место
- Закройте крышку блока предохранителей
При замене важно использовать предохранитель с таким же номинальным током, как у оригинального. Установка предохранителя с большим номиналом может привести к повреждению электрооборудования.
Отличия блоков предохранителей старого и нового образца
В процессе производства автомобилей ВАЗ 2108, 2109 и 21099 блок предохранителей претерпел некоторые изменения. Рассмотрим основные отличия блоков старого и нового образца:
Блок старого образца (до 1998 года)
- Обозначение: 17.3722
- Корпус из пластмассы
- Использовались цилиндрические («бочковые») предохранители
- Более простая электрическая схема
Блок нового образца (после 1998 года)
- Обозначение: 2114-3722010-60
- Дополнительно установлен плавкий предохранитель
- Усовершенствованная электрическая схема
- Расширенный функционал (добавлены новые защищаемые цепи)
Несмотря на различия, принцип работы и способ замены предохранителей в обоих блоках остаются схожими. При замене блока предохранителей важно учитывать год выпуска автомобиля и использовать соответствующий тип блока.
Диагностика неисправностей электрооборудования
Перегорание предохранителя часто является первым признаком неисправности в электрической системе автомобиля. Как определить, что проблема связана именно с предохранителем?
- Внезапное отключение одной из электрических систем (освещение, стеклоподъемники и т.д.)
- Отказ нескольких взаимосвязанных систем одновременно
- Периодические сбои в работе электрооборудования
Если вы столкнулись с подобными симптомами, следует проверить соответствующий предохранитель. Однако стоит помнить, что перегорание предохранителя — это следствие, а не причина проблемы. Если после замены предохранитель снова перегорает, необходимо искать причину в защищаемой им цепи.
Для точной диагностики рекомендуется использовать мультиметр. С его помощью можно проверить:
- Целостность предохранителя
- Наличие напряжения на клеммах предохранителя
- Отсутствие короткого замыкания в защищаемой цепи
При отсутствии опыта работы с электрооборудованием автомобиля лучше обратиться к специалистам для проведения диагностики и ремонта.
Профилактика проблем с электрооборудованием
Чтобы избежать проблем с электрооборудованием и частой замены предохранителей, следует придерживаться нескольких простых правил:
- Регулярно проверяйте состояние электропроводки автомобиля
- Не допускайте перегрузки электрической сети установкой мощного дополнительного оборудования
- Используйте только качественные предохранители соответствующего номинала
- При установке дополнительного оборудования соблюдайте рекомендации производителя
- Своевременно устраняйте обнаруженные неисправности в электрической системе
Соблюдение этих простых правил поможет продлить срок службы электрооборудования вашего автомобиля и избежать неприятных сюрпризов на дороге.
Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099
На чтение 3 мин Обновлено
Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.
Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.
При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.
На схеме ниже показано как найти блок с предохранителями.
Сразу под ветровым стеклом блок с предохранителями
Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.
Как открыть блок предохранителей
Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.
Воспользуйтесь щипцами или плоскогубцами для извлечения предохранителя
Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.
Извлечение предохранителя из блока

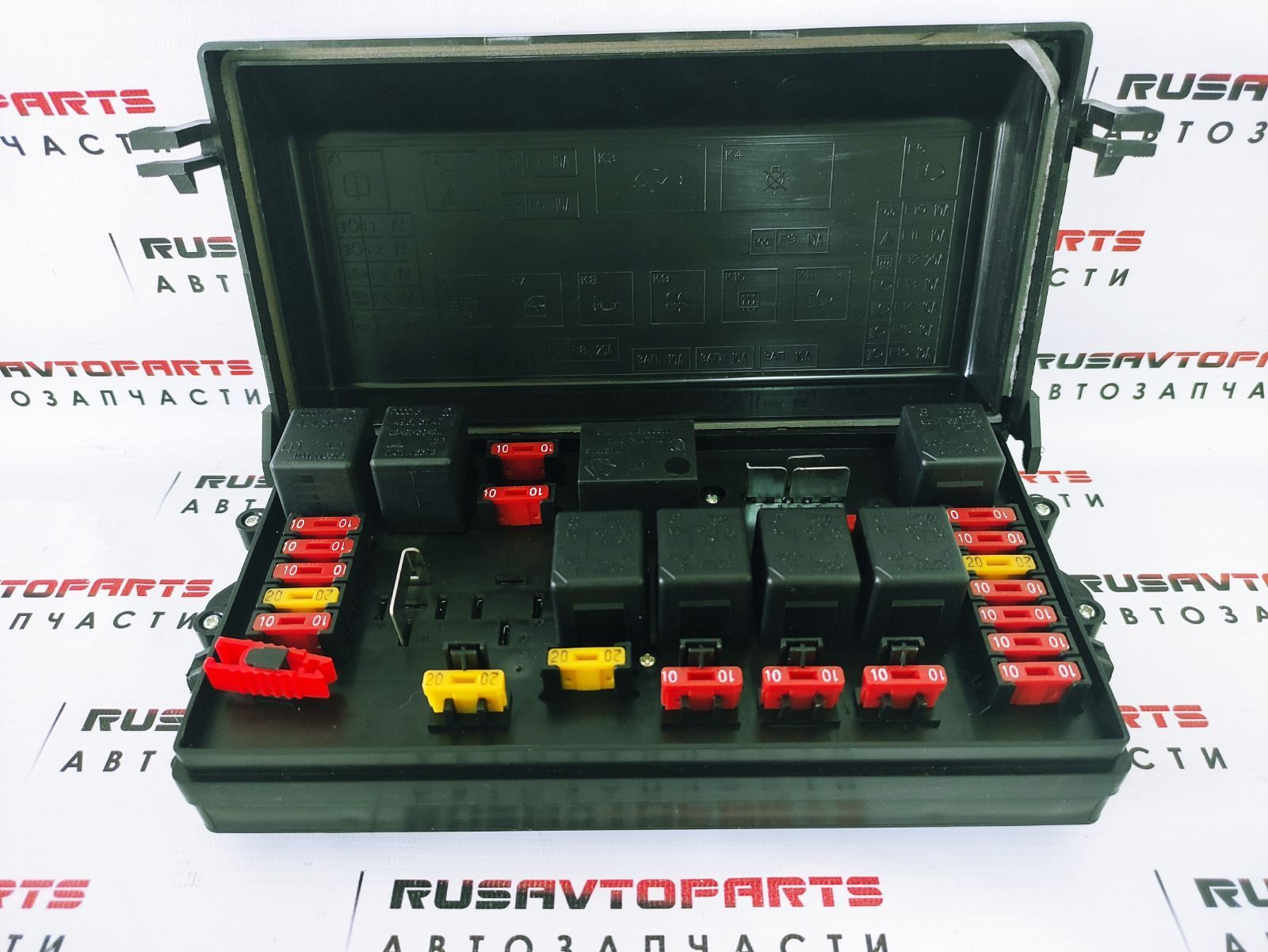

На фото ниже показан внешний вид блока без крышки.
Блок с предохранителями вид сверху
Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.
Предохранитель задних противотуманных фонарей
Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.
| Предохранитель, № | Сила тока, Ампер | Значения |
| F9 | 7,5 | Правая противотуманная фара |
| F8 | 7,5 | Левая противотуманная фара |
| F1 | 10 | Реле, клапан и включение очистителей фар |
| F7 | 30 | Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке |
| F16 | 15 | Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр |
| F3 | 10 | Освещение салона автомобиля, свет задних фонарей |
| F6 | 30 | Стеклоподъемники |
| F10 | 7,5 | Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя |
| F5 | 20 | Клаксон |
| F11 | 7,5 | Габаритный свет заднего правого фонаря |
| F2 | 10 | Аварийная сигнализация |
| F4 | 10 | Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель |
| F15 | 7,5 | Дальний свет правой фары |
| F14 | 7,5 | Дальний свет левой фары |
| F13 | 7,5 | Ближний свет левой фары |
| F12 | 7,5 | Ближний свет правой фары |
Значения реле в блоке:
- К1 — очистители фар
- К2 — поворотники и аварийная сигнализация
- К3 — дворники ветрового стекла
- К4 — контроль исправности ламп
- К5 — стеклоподъемники
- К6 — клаксон
- К7 — обогрев заднего стекла
- К8 — дальний свет фар
- К9 — ближний свет фар
Вы также можете скачать полную схему электрооборудования автомобилей ВАЗ-2108 и ВАЗ-2109 здесь
Предохранители ВАЗ 2108: где находятся, замена
Автомобили российского производства так же, как и других стран, оснащены блоками с предохранителями. Их еще можно назвать центральными замками.
Подобные конструкции нужны для того, чтобы объединять несколько электрических сетей в одну систему и обеспечивать их защиту от возможного перенапряжения.
Не защищенными остаются только цепи:
- на зарядку аккумулятора;
- зажигания;
- генератора;
- мощных потребителей (действие системы не распространяется на стартер, электрический бензонасос).
Последние подключаются к блоку посредством реле. Данная статья рассмотрит более подробно существующие блоки предохранителей на ВАЗ 2108, а также подскажет, как их заменить.
Коротко о блоках
Содержание
- Коротко о блоках
- Старый образец
- Новый образец
- Как произвести замену
Если выделять классификацию блоков предохранителей на ВАЗ 2108, то их делят на агрегаты:
- Старого образца.
- Нового образца.
Первые производились еще в 1998 году и обозначались следующей комбинацией цифр: 17. 3722. Корпус блока выполнен из пластмассы. Внутри конструкции установлена микросхема. К ней подключались провода электрических приборов, а также небольшие предохранители, которые назывались бочковыми. Такое название они получили за то, что их конструкция была похожа на бочонок.
Блоки нового образца имели другое обозначение – 2114-3722010-60. Они отличались от предыдущих моделей плавким предохранителем, который был дополнительно установлен в конструкцию. Также разница заключается в электросхеме – она претерпела некоторые изменения. Таким образом, основными отличиями блоков являются:
- обозначение;
- номинал;
- конструкция.
Многие интересуются, где находится БП. Блоки старого и нового образцов располагались под капотом, а именно – в месте под ветровым стеклом. Размещение старались выбирать ближе к водительскому месту. Дополнительно можно отметить, что различие в схеме и других элементах БП наблюдаются вне зависимости от типа двигателя ТС (карбюратор или инжектор).
Чтобы лучше разбираться в конструкции обоих предохранителей, стоит рассмотреть каждый из них более подробно.
Старый образец
Прежде всего, отдельное внимание нужно уделить электрической схеме. Ниже представлено изображение схемы блока предохранителей старого образца.
Электросхема и распиновка отвечает за работоспособность множества систем, обеспечивая их бесперебойную деятельность в случае необходимости. Например, подача сигналов может производиться на стеклоподъемники.
Стоит отметить, что производители отнеслись к разработке элемента ответственно, и поэтому долгое время он считался достаточно надежным и качественным, позволяя без особых проблем управлять транспортным средством.
Также стоит подробнее рассмотреть функции, которое выполняет реле. Они сведены в таблицу.
| № п/п | Назначение |
|---|---|
| 1 | Организация работы компонента, с помощью которого производится очистка приборной панели. |
| 2 | Обеспечение защиты фар-поворотников от возможной поломки и проверка работоспособности габаритов. |
| 3 | Организация обогрева заднего стекла. |
| 4 | Организация подачи света фонарям ближнего света и работы дворников. |
Также с помощью реле получается организовать работу системы охлаждения и печки в холодное время года. Таким образом, обеспечивается и подогрев сидений. К тому же, это далеко не полный список возможных функций БП, которым может или мог воспользоваться любой автовладелец ВАЗ 2108. Например, электрический ток может посылать стоп-сигналы.
Новый образец
Ниже представлено изображение усовершенствованной электрической схемы, установленной в монтажном блоке нового образца.
Что касается компонентов БП данной модели, то были добавлены дополнительные функции, среди которых:
- Омыв ветрового стекла;
- Работа лампочек заднего хода и стоп-фонарей;
Все остальные функции, которыми можно воспользоваться с помощью данной электросхемы, не отличаются от предыдущего блока. Например, работа вентилятора осуществляется с помощью работы БП. Также он отвечает за прикуриватель. Реле также сможет справиться с подачей энергии на топливный насос.
Не секрет, что усовершенствованная электросхема заметно расширила возможности предохранителей, сделав их лучше. Несмотря на разницу обоих блоков, конструкции обладают большим функционалом и организуют работу целой системы механизмов, которые к ним подключены.
Как произвести замену
Для начала стоит заметить, что, несмотря на различие между предохранителями старого и нового образцов, замена для каждого из них производится одинаково. Небольшие нюансы могут возникнуть только в том случае, если будут затронуты отличающиеся по назначению элементы блоков. Лучше при замене какой-либо детали обращаться за помощью к профессионалам, чтобы избежать каких-либо дополнительных поломок.
Последовательность действий замены выглядит следующим образом:
- Владелец автомобиля или механик открывает капот, и прерывает подачу питания аккумулятору щитком.
Это необходимо для безопасной работы. Подобной предосторожности требуют все работы, связанные с электрическими приборами или элементами. - Затем он разбирает крышку БП. Как уже было отмечено, нужная деталь находится неподалеку от водительского места, за пластмассовой накладкой.
- На пластиковой накладке наносится схема устройств, которая содержит информацию о месте нахождения предохранителей, а также их назначении. В этом пункте требуется ответственный подход к последующим действиям, так как процедура смены предохранителя требует сначала определения, какой из них дал сбой в работе. Чтобы найти сломанный компонент, механик или владелец автомобиля пользуется схемой. Когда нужный элемент найден, можно приступать к его замене. Также стоит учесть тот факт, что, если речь идет о реле, вытаскивать его нужно осторожно, периодически покачивая вверх и вниз.
Последний пункт подразумевает под собой окончательную замену неисправной конструкции или детали. При этом стоит обращать внимание на номинал, который должен совпадать. По окончании работ можно снова подключать аккумулятор.
Если поломка представляет собой сгорание блока переходника, замена осуществляется следующим образом:
- Открывается крышка капота, находится БП.
- Защелки блока отгибаются для того, чтобы можно было отсоединить фиксаторы и произвести демонтаж.
- Производится демонтаж крышки блока.
- Выгоревший элемент придется вынимать в последнюю очередь. Выполняют это обычно с помощью пинцета, чтобы не обжечься или не получить небольшой заряд тока. После того, как компонент будет вытащен, его необходимо проверить на работоспособность. Определить это можно по нити: сгоревшая полностью нить говорит о невозможности дальнейшей эксплуатации данного элемента.
Наконец, в последнюю очередь производится установка новой детали. Важно в этом случае также соблюсти номинал, который можно подсмотреть на самом корпусе.
Популярным вопросом многих автолюбителей является следующий: где находится реле печки? Ответ прост – его нет.
