Что представляет собой микроконтроллер STM32F429IGT6. Какие ключевые особенности и характеристики делают его популярным выбором для разработчиков. Где применяется данный микроконтроллер. Как он сравнивается с аналогами.
Обзор микроконтроллера STM32F429IGT6
STM32F429IGT6 — это высокопроизводительный 32-битный микроконтроллер от компании STMicroelectronics, построенный на базе ядра ARM Cortex-M4. Данный микроконтроллер отличается следующими ключевыми характеристиками:
- Тактовая частота до 180 МГц
- 1 МБ флэш-памяти
- 260 КБ оперативной памяти
- Поддержка внешней памяти SDRAM
- Встроенный графический ускоритель Chrom-ART
- Контроллер LCD-TFT дисплея
- Криптографический сопроцессор
- Множество интерфейсов, включая USB OTG, Ethernet, CAN и др.
Благодаря этим характеристикам STM32F429IGT6 находит широкое применение в промышленной автоматизации, медицинском оборудовании, потребительской электронике и других областях, где требуется высокая производительность и богатый набор периферии.
Архитектура и производительность STM32F429IGT6
В основе микроконтроллера лежит ядро ARM Cortex-M4 с блоком обработки чисел с плавающей точкой (FPU). Это обеспечивает высокую вычислительную мощность при относительно низком энергопотреблении. Максимальная тактовая частота составляет 180 МГц.
Каковы преимущества использования ядра Cortex-M4? Данное ядро оптимизировано для встраиваемых приложений и обладает следующими достоинствами:
- Высокая производительность при низком энергопотреблении
- Поддержка команд цифровой обработки сигналов (DSP)
- Аппаратный блок с плавающей точкой для быстрых вычислений
- Эффективная обработка прерываний
- Широкая экосистема средств разработки
Благодаря этим особенностям STM32F429IGT6 может эффективно решать задачи цифровой обработки сигналов, управления двигателями, обработки аудио и видео в реальном времени.
Память и периферия STM32F429IGT6
Микроконтроллер оснащен большим объемом встроенной памяти:
- 1 МБ флэш-памяти для хранения программ и данных
- 260 КБ оперативной памяти SRAM
- 4 КБ резервной батарейной SRAM
Кроме того, STM32F429IGT6 имеет контроллер внешней памяти FMC (Flexible Memory Controller), который позволяет подключать до 64 МБ внешней SDRAM. Это значительно расширяет возможности микроконтроллера для работы с большими объемами данных.
Какие интерфейсы и периферийные модули доступны в STM32F429IGT6? Микроконтроллер обладает богатым набором периферии:
- 3 интерфейса I2C
- 4 интерфейса USART
- 6 интерфейсов SPI
- 2 интерфейса CAN
- Ethernet MAC 10/100 с поддержкой IEEE 1588
- 2 интерфейса USB OTG (один полноскоростной, один высокоскоростной)
- 2 12-битных ЦАП
- 3 12-битных АЦП
- Контроллер DMA2D для обработки графики
- Контроллер LCD-TFT дисплея
Такой широкий набор интерфейсов позволяет подключать к микроконтроллеру различные датчики, дисплеи, модули связи и другую периферию.
Графические возможности STM32F429IGT6
Одной из отличительных особенностей STM32F429IGT6 являются его расширенные графические возможности. Микроконтроллер оснащен следующими аппаратными блоками для работы с графикой:
- Контроллер LCD-TFT для подключения дисплеев с разрешением до 1024×768 пикселей
- Графический ускоритель Chrom-ART для аппаратного ускорения 2D-операций
- Контроллер DMA2D для быстрой передачи и обработки графических данных
Как эти возможности могут быть использованы на практике? Вот несколько примеров применения:
- Создание пользовательских интерфейсов с плавной анимацией
- Быстрая отрисовка графиков и диаграмм
- Обработка и вывод видеопотока в реальном времени
- Реализация игровых приложений
Благодаря этим возможностям STM32F429IGT6 часто используется в устройствах с графическим интерфейсом, таких как медицинские приборы, промышленные панели управления, автомобильные дисплеи и т.д.
Энергопотребление и режимы работы STM32F429IGT6
Несмотря на высокую производительность, STM32F429IGT6 отличается эффективным энергопотреблением. Микроконтроллер имеет несколько режимов пониженного энергопотребления:
- Sleep mode — остановка ядра CPU при работающей периферии
- Stop mode — остановка всех цифровых схем при сохранении содержимого регистров и SRAM
- Standby mode — полное отключение питания за исключением резервной области
Какие преимущества дают эти режимы? Они позволяют значительно снизить энергопотребление устройства в периоды неактивности, что особенно важно для батарейных применений. Например, в режиме Standby потребление может составлять всего 3.6 мкА при напряжении питания 3.3 В.
Кроме того, STM32F429IGT6 имеет встроенный регулятор напряжения, который позволяет питать микроконтроллер от источника с напряжением от 1.7 В до 3.6 В. Это упрощает интеграцию в системы с различными напряжениями питания.
Средства разработки для STM32F429IGT6
Для разработки приложений на базе STM32F429IGT6 доступен широкий выбор программных и аппаратных инструментов:
- Интегрированные среды разработки (IDE) — STM32CubeIDE, Keil MDK, IAR Embedded Workbench
- Конфигуратор STM32CubeMX для настройки периферии и генерации кода
- Библиотеки HAL (Hardware Abstraction Layer) для упрощения работы с периферией
- Отладочные платы, такие как STM32F429I-DISC1
- Программаторы-отладчики ST-LINK/V2
Какие преимущества дает использование этих инструментов? Они позволяют значительно ускорить процесс разработки, предоставляя готовые компоненты и абстракции. Например, STM32CubeMX позволяет быстро сконфигурировать все периферийные модули через графический интерфейс и автоматически сгенерировать базовый код проекта.
Применение STM32F429IGT6 в промышленности
STM32F429IGT6 широко используется в различных отраслях промышленности благодаря своей высокой производительности и богатому набору периферии. Вот несколько примеров применения:
- Промышленная автоматизация — управление приводами, ПЛК, HMI-панели
- Медицинское оборудование — портативные диагностические приборы, мониторы пациента
- Автомобильная электроника — информационно-развлекательные системы, цифровые приборные панели
- Потребительская электроника — «умные» бытовые приборы, носимые устройства
- Телекоммуникации — базовые станции, маршрутизаторы
Почему STM32F429IGT6 популярен в этих областях? Ключевыми факторами являются:
- Высокая производительность для решения сложных вычислительных задач
- Богатый набор периферии для подключения различных интерфейсов и датчиков
- Расширенные графические возможности для создания пользовательских интерфейсов
- Низкое энергопотребление для портативных и батарейных устройств
- Надежность и долговременная поддержка от производителя
Сравнение STM32F429IGT6 с аналогами
Как STM32F429IGT6 соотносится с другими микроконтроллерами в своем классе? Рассмотрим сравнение с несколькими популярными аналогами:
| Параметр | STM32F429IGT6 | NXP LPC4357FET256 | TI TM4C1294NCPDT |
|---|---|---|---|
| Ядро | Cortex-M4 | Cortex-M4 + Cortex-M0 | Cortex-M4 |
| Макс. частота | 180 МГц | 204 МГц | 120 МГц |
| Флэш-память | 1 МБ | 1 МБ | 1 МБ |
| ОЗУ | 260 КБ | 264 КБ | 256 КБ |
| USB | OTG HS + FS | OTG HS + FS | OTG FS |
| Ethernet | 10/100 | 10/100 | 10/100 |
| Графика | LCD-TFT + Chrom-ART | LCD | — |
Как видно из сравнения, STM32F429IGT6 обладает сбалансированным набором характеристик и выделяется своими графическими возможностями. При этом у каждого микроконтроллера есть свои сильные стороны, и выбор зависит от конкретных требований проекта.

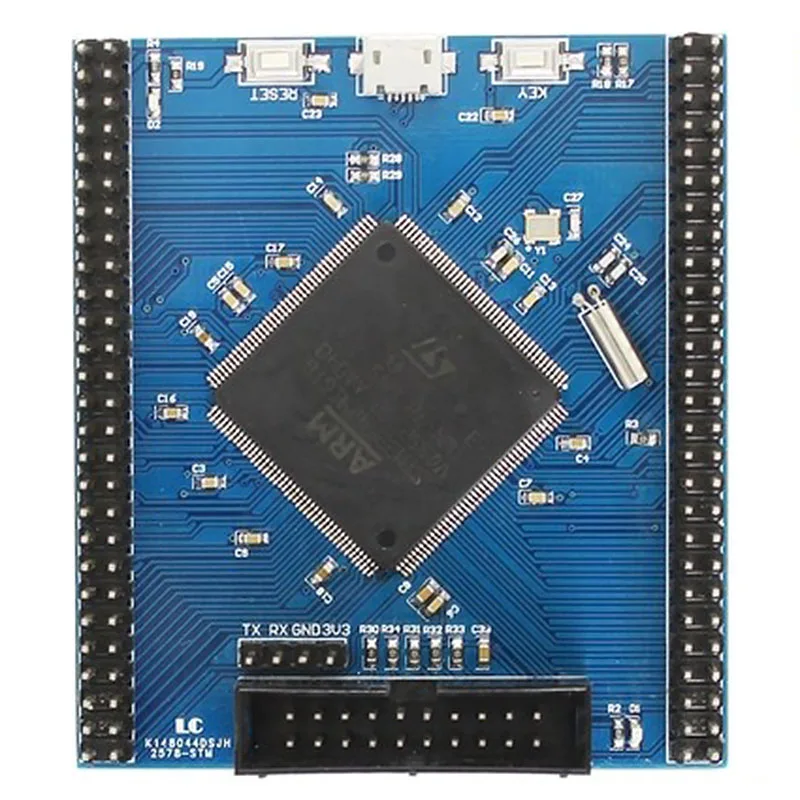

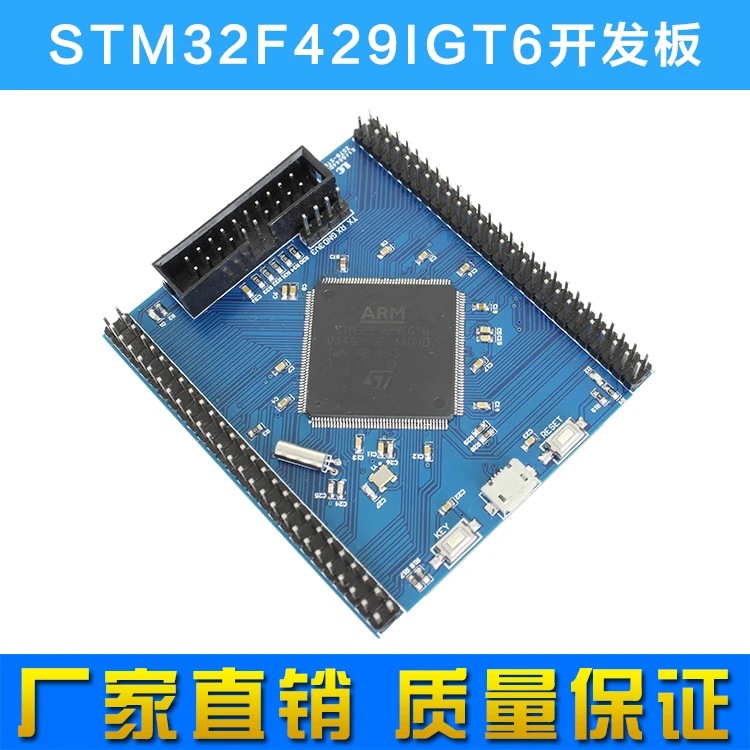

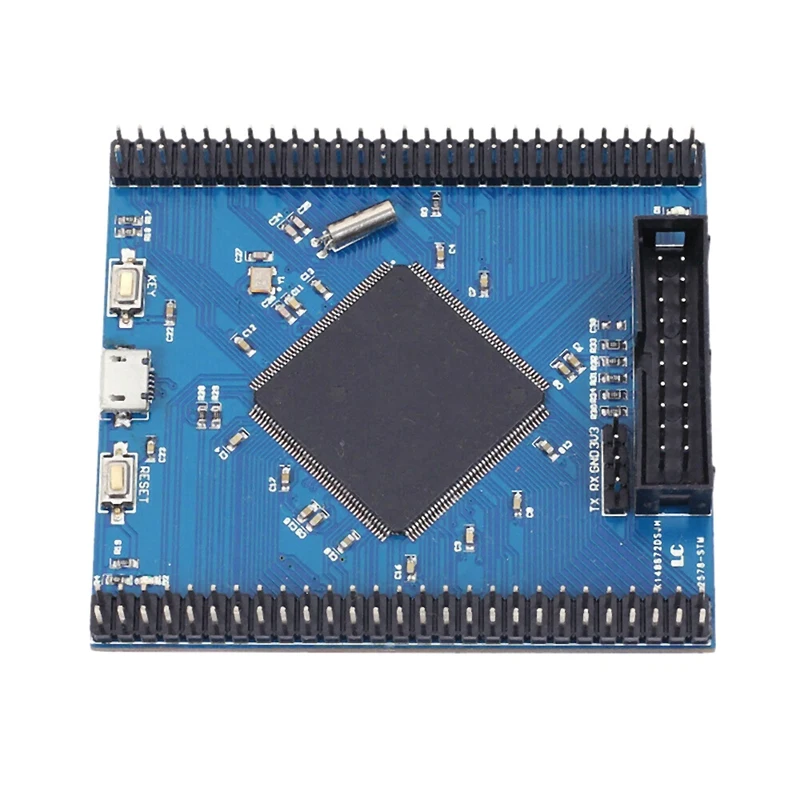

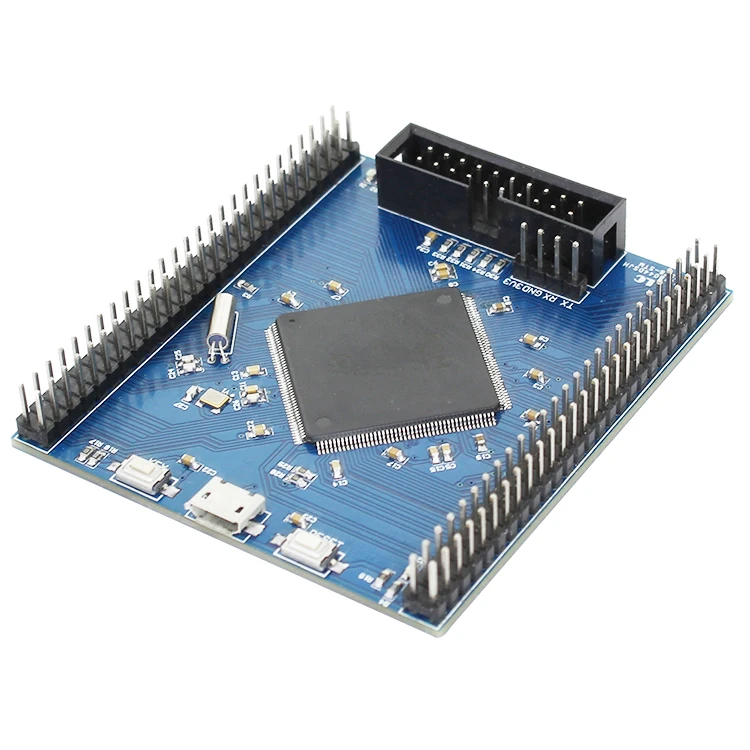

STM32F429IGT6 Развитию М4 STM32F4 Развитию STM32F429 Основной Плате Бесплатная Доставка От 5 513 руб.
-Отмечать
Если потребность больше частей Pls щелкает связаться с нами и отправить заказ.Если вам нужно больше количества,то Pls свяжутся мы. Если вы помните цену,то если некоторые части не могут узнать в моем ,то Пльс свяжутся мы,мы все еще имеют много частей не опубликовали.
Мы пошлем последняя версия product, the uфункция pgraded. Он может иметь различную форму или цвет. Если вы не можете согласиться, пожалуйста, не покупайте.
Пожалуйста не раскройте спор и не выйдите любая плохая обратная связь, если вы имеете любой вопрос, то чувствуйте свободным связаться мы,мы передаст вам удовлетворительный ответ. Надеюсь, вы понимаете нас, спасибо заранее.
-Отгрузка
Когда вы размещаете заказ, Пожалуйста выберите метод перевозкы груза и оплатите для заказа включая гонорар перевозкы груза.
Мы пошлем детали в течение 5 дней как только ваш платеж будет завершен.
Мы не гарантируем время доставки на всех международных отправлениях из-за различий в времени таможенного оформления в отдельных странах, что может повлиять на скорость проверки вашего продукта. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашей стране. Эти дополнительные сборы могут быть собраны на время доставки. Мы не возвратим обязанности перевозкы груза для отказанных пересылок.
Цена перевозкы груза не включает никакие налоги на импорт, и покупатели ответствены для таможенных пошлин.
Все заказы будут поставляться в 1-5 бизнес после оплаты проверки .Пожалуйста, подождите в пациента.
Китай почтой не быстро , обычно нужно 15-60дней arriived.Если в срочном порядке .Pls выбирает DHL/ Fedex/EMS.Мы можем написать низкое значение для клиента, если нужно!
Китай обычной небольшой пакет плюс только можете отслеживать в отечественной нашей страны,но это не эффект получения.
Если вы хотите ваши продукты и не хотите тратить свое время, pls выбрать China Post Registered Air Mail. Если вы выбираете China Post обычный небольшой пакет Plus и пакет потерян. Мы докажем вас мы посылаем пакет и мы только можем refound 50%. Это ваш выбор, Мы все должны рисковать. Если вы не можете согласиться, пожалуйста, не покупайте.
China Post обычный небольшой пакет Plus и China Post зарегистрированную воздушную почту все могут отслеживать в www.17track.net/en/
Мы делаем наше самое лучшее для служения нашим клиентам самое лучшее которое мы можем.
Мы возвратим вас если вы возвращаете детали в течение 15 дней вашего получения деталей для любой причины. Однако, покупатель должен убеждаться что возвращенные детали в их первоначальных условиях. Если детали повреждены или потеряны, то когда они возвращены, покупатель будет ответствен для таких повреждения или потери, и мы не передадим покупателю полный возврат. Покупатель должен попытаться подать иск с логистической, чтобы возместить стоимость ущерба или потери.
Покупатель будет ответствен для гонораров перевозкы груза для того чтобы возвратить детали.
Мы возвратим вас если вы возвращаете детали в течение 15 дней вашего получения деталей для любой причины. Однако, покупатель должен убеждаться что возвращенные детали в их первоначальных условиях. Если детали повреждены или потеряны, то когда они возвращены, покупатель будет ответствен для таких повреждения или потери, и мы не передадим покупателю полный возврат. Покупатель должен попытаться подать иск с логистической, чтобы возместить стоимость ущерба или потери.
Покупатель будет ответствен для гонораров перевозкы груза для того чтобы возвратить детали.
-Refundreturn
Мы делаем наше самое лучшее для служения нашим клиентам самое лучшее которое мы можем.
Мы возвратим вас если вы возвращаете детали в течение 15 дней вашего получения деталей для любой причины. Однако, покупатель должен убеждаться что возвращенные детали в их первоначальных условиях.
Если детали повреждены или потеряны, то когда они возвращены, покупатель будет ответствен для таких повреждения или потери, и мы не передадим покупателю полный возврат. Покупатель должен попытаться подать иск с логистической, чтобы возместить стоимость ущерба или потери.
Покупатель будет ответствен для гонораров перевозкы груза для того чтобы возвратить детали.
Мы возвратим вас если вы возвращаете детали в течение 15 дней вашего получения деталей для любой причины. Однако, покупатель должен убеждаться что возвращенные детали в их первоначальных условиях. Если детали повреждены или потеряны, то когда они возвращены, покупатель будет ответствен для таких повреждения или потери, и мы не передадим покупателю полный возврат. Покупатель должен попытаться подать иск с логистической, чтобы возместить стоимость ущерба или потери.
Покупатель будет ответствен для гонораров перевозкы груза для того чтобы возвратить детали.
-Feedbck
Ваше удовлетворение и положительные отзывы очень важны для нас.
Пожалуйста выйдите положительный результат воздействия и 5 звезд если вы удовлетворяетесь с нашими деталями и обслуживаниями.
Если вы имеете любые проблемы с нашими деталями или обслуживаниями, пожалуйста чувствуйте свободным связаться мы сперва прежде чем вы выходите отрицательный результат воздействия. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.
STM32F429IGT6 Дистрибьютор микроконтроллеров ARM | Отправить запрос предложений
Микроконтроллер STM32 F429/F439 построен на базе микроконтроллера ARM® CortexTM M4 и имеет ЦП с частотой 180 МГц, который может работать с до 256 КБ SRAM и до 2 МБ двухбанковой флэш-памяти с интерфейсом SDRAM, а также как контроллер Chrom-ART и LCD-TFT.
Аппаратное ускорение для Triple DES, AES 128, 192 и 256, а также хеширования обеспечивается криптографическим/хэш-процессором STM32F439 (MD5, SHA-1).
Генератор случайных чисел с истинными числами (RNG), часы реального времени (RTC), ЦАП, АЦП, 16-битные и 32-битные таймеры и последовательный аудиоинтерфейс (SAI) — это лишь некоторые из улучшенных I/ ОС и периферийные устройства, доступные на ST STM32 F429/439 Архитектура ядра Cortex M4.
Кроме того, настройки энергосбережения позволяют создавать приложения с низким энергопотреблением.
Кроме того, он содержит интерфейс камеры для датчиков CMOS и Ethernet MAC. Блок защиты памяти (MPU) и блок с плавающей запятой (FPU) 32-разрядных микроконтроллеров с флэш-памятью TeaSTM32 F429/439 повышают безопасность вашего приложения.
Они предназначены для различных применений, таких как привод двигателя и управление приложениями, промышленное использование инверторов, ПЛК, сканеров, систем ОВКВ, видеодомофонов, бытовой аудиотехники и медицинского оборудования.
Серия высокопроизводительных микроконтроллеров STM32 F4 на базе ARM Cortex-M4 с инструкциями DSP и FPU расширяет уже доминирующее на рынке портфолио STM32 в сторону еще более высокой производительности. Рабочая частота 180 МГц и более.
Характеристики и характеристики продукта
| ЕС RoHS | |
| ECCN (США) | EAR99 |
| Статус детали | Активный |
| ХТС | 8542. 31.00.01 |
| Автомобилестроение | № |
| ППАП | № |
| Фамилия | СТМ32Ф |
| Архитектура набора инструкций | РИСК |
| Ядро устройства | ARM Cortex M4 |
| Базовая архитектура | РУКА |
| Максимальная частота процессора (МГц) | 180 |
| Максимальная тактовая частота (МГц) | 180 |
| Разрядность шины данных (бит) | 32 |
| Тип памяти программы | Вспышка |
| Объем памяти программы | 1 МБ |
| Размер ОЗУ | 260 КБ |
| Программируемость | Да |
| Тип интерфейса | CAN/Ethernet/I2C/I2S/SPI/UART/USART/USB |
| Количество входов/выходов | 140 |
| Количество таймеров | 14 |
| Разрешение таймеров (бит) | 16/32 |
| ШИМ | 2 |
| Количество АЦП | Тройной |
| Каналы АЦП | 24/24/24 |
| Разрешение АЦП (бит) | 12. 12.12 |
| Количество ЦАП | Двойной |
| Каналы ЦАП | 2/2 |
| Разрешение ЦАП (бит) | 12/12 |
| USART | 4 |
| УАПП | 4 |
| USB | 2 |
| СПИ | 6 |
| I2C | 3 |
| И2С | 2 |
| КАН | 2 |
| Ethernet | 1 |
| Сторожевой таймер | 2 |
| Параллельный главный порт | № |
| Часы реального времени | Да |
| Особенности | Контроллер CAN |
| Минимальное рабочее напряжение питания (В) | 1,8 |
| Типичное рабочее напряжение питания (В) | 2,5|3,3 |
| Максимальное рабочее напряжение питания (В) | 3,6 |
| Максимальная рассеиваемая мощность (мВт) | 526 |
| Минимальная рабочая температура (°C) | -40 |
| Максимальная рабочая температура (°C) | 85 |
| Поставщик Температурный класс | Промышленный |
| Упаковка | Лоток |
| Крепление | Поверхностный монтаж |
| Высота упаковки | 1,45 (макс. ) |
| Ширина упаковки | 24,1 (макс.) |
| Длина упаковки | 24,1 (макс.) |
| Печатная плата заменена | 176 |
| Название стандартной упаковки | QFP |
| Пакет поставщика | LQFP |
| Количество контактов | 176 |
| Форма вывода | Крыло чайки |
Вы можете запрограммировать схему для выполнения операций в соответствии с выбранными вами спецификациями, используя микроконтроллер STM32F429IGT6 от STMicroelectronics. Этот микроконтроллер может работать при температурах от -40 °C до 85 °C.
- Он может работать на максимальной частоте 180 МГц. Здесь используется 32-битный процессор.
- Он имеет разрешение 12/12/12 АЦП и разрешение 12/12 ЦАП.
Архитектура ядра ARM Cortex M4 является основой этого устройства. - Имеет интерфейс Ethernet типа mii/rmii. 1024 КБ составляет его флэш-память программ.
Архитектура ядра ARM Cortex M4 является основой этого устройства.Напряжение питания, используемое для работы этого устройства, обычно составляет 2,5|3,3 В. Его рабочее напряжение питания колеблется от 1,8 В на самом низком уровне до 3,6 В на самом высоком уровне.
Часто задаваемые вопросы
Что такое микроконтроллеры?
MCU (блоки микроконтроллеров), другое название встроенных полупроводниковых устройств, используемых в конструкции печатных плат, являются микроконтроллерами. Они эффективно функционируют как компьютер внутри интегральной схемы (ИС). Микроконтроллеры обычно используются во встроенных приложениях с одной функцией, в отличие от микропроцессоров, которые созданы для универсальной работы в персональных компьютерах, планшетах и смартфонах. Более медленная, чем в среднем, энергонезависимая флэш-память программ микроконтроллеров не позволяет им работать с той же тактовой частотой, что и микропроцессоры.
Как работают микроконтроллеры?
Модуль микроконтроллера напоминает маленький компьютер на микросхеме. Он управляет работой устройства, анализируя данные, которые оно получает от периферийных устройств. Периферийные устройства помогают с приемом и выводом информации, если вы не знакомы с этим термином. Сканер изображений или видеокарта — два примера периферийных устройств.
Микропроцессоры, встроенные в Apple, используют данные, добавленные в его хранилище данных, и информацию, полученную от микроконтроллера, для генерации действий. Давайте посмотрим на контроллер видеоигры, чтобы показать, как работает микроконтроллер. Микроконтроллер получает данные от игрока, когда он нажимает кнопку для выбора опции в своей игре, и использует эту информацию для выполнения желаемого действия — выбора опции. Рассмотрим это так: микроконтроллер, скорее всего, встроен в любое электронное устройство, взаимодействующее с системой для управления ею и выполнения последующих действий.
Из чего состоят микроконтроллеры?
Микроконтроллеры поставляются с памятью, периферийными устройствами ввода-вывода и одним или несколькими процессорами. Устройства таймера, АЦП (аналогово-цифровые преобразователи) и ЦАП являются некоторыми из этих периферийных устройств.
Что означает 8-битный?
Ширина шины данных указывает количество данных, которые микроконтроллеры могут обрабатывать одновременно. Например, микроконтроллер с 8 битами может одновременно обрабатывать 8 бит. 8-битные, 16-битные и 32-битные микроконтроллеры имеют стандартную ширину шины данных.
Какие пакеты доступны для микроконтроллеров?
Для микроконтроллеров доступна стандартная упаковка микросхем с различным количеством контактов. Типы упаковки состоят из:
- LQFP
- QFN
- СОИК
- ВПЛ
- ССОП
- ТКФП
- ТССОП
Что такое процессорные ядра ARM?
Ядро микропроцессора ARM часто встречается в микроконтроллерах.
Другие компании используют архитектуру ARM, разработанную ARM Holdings, для создания таких вещей, как System-on-Chip и микропроцессоры (SoC).
Где используются микроконтроллеры?
MCU можно найти в самых разных технологиях. Скорее всего, они присутствуют в любом электронном устройстве с датчиком, дисплеем, пользовательским интерфейсом и программируемым выходным регулятором или приводом. Их можно найти в следующих местах:
- компьютеры
- Автоматика
- Медицинское оборудование
- Автомобилестроение
- Робототехника
- бытовая техника
- IoT-устройства
Спасибо за внимание. Если вам понравилась эта статья, изучите остальную часть нашего веб-сайта, чтобы найти больше полезного контента, подобного этому, и узнать больше. Если у вас есть какие-либо вопросы по поводу этой статьи, оставьте их в разделе комментариев ниже, и мы сделаем все возможное, чтобы ответить на них.
Если вам нужна информация или вы хотите заказать STM32F429IGT6, свяжитесь с нами здесь, в ICRFQ, ваших ведущих электронных компонентах в Китае, и мы гарантируем, что вы получите лучший продукт по лучшей цене.
STM32F429IGT6 завод и производители | Purechip
товаров найдено.
Чтобы показать похожие продукты, установите хотя бы один флажок
| Атрибут продукта | Значение атрибута | Поиск похожих |
|---|---|---|
| Производитель: | STMicroelectronics | |
| Категория продукта: | Микроконтроллеры ARM — MCU | |
| RoHS: | ||
| Серия: | СТМ32Ф429ИГ | |
| Способ монтажа: | СМД/СМТ | |
| Упаковка/футляр: | LQFP-176 | |
| Ядро: | ARM Cortex M4 | |
| Объем памяти программы: | 1 МБ | |
| Ширина шины данных: | 32 бита | |
| Разрешение АЦП: | 12 бит | |
| Максимальная тактовая частота: | 180 МГц | |
| Количество входов/выходов: | 140 входов/выходов | |
| Размер ОЗУ данных: | 260 КБ | |
Напряжение питания – мин. : | 1,7 В | |
| Напряжение питания – макс.: | 3,6 В | |
| Минимальная рабочая температура: | — 40 С | |
| Максимальная рабочая температура: | + 85 С | |
| Упаковка: | Лоток | |
| Напряжение аналогового питания: | от 1,7 В до 3,6 В | |
| Марка: | STMicroelectronics | |
| Разрешение ЦАП: | 12 бит | |
| Тип ОЗУ данных: | ОЗУ | |
| Тип интерфейса: | CAN, I2C, SAI, SPI, UART/USART, USB | |
| Чувствительность к влаге: | Да | |
| Количество каналов АЦП: | 24 канала | |
| Количество таймеров/счетчиков: | 14 Таймер | |

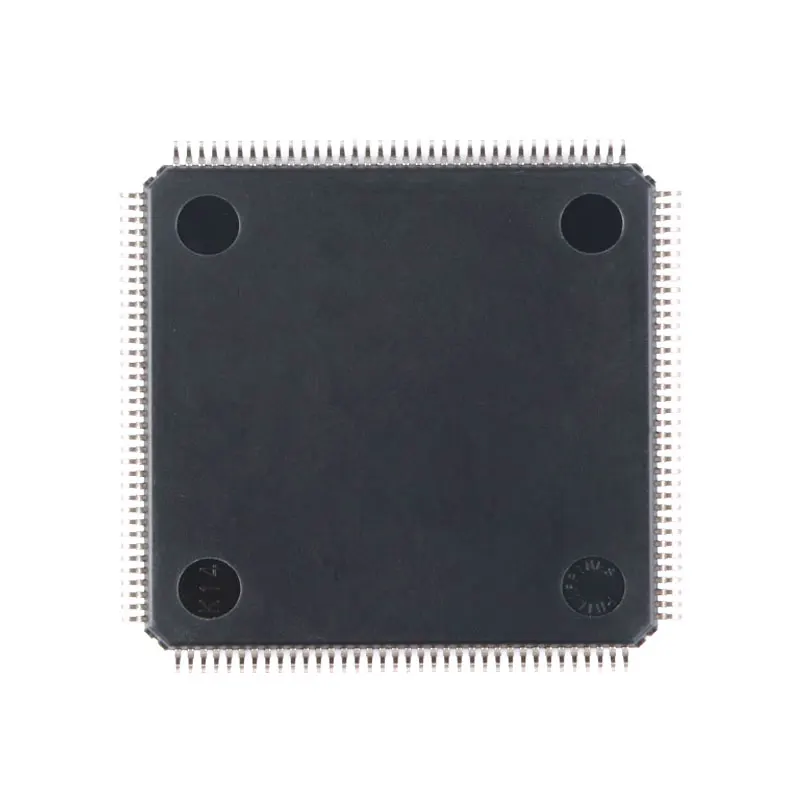

| Серия процессора: | СТМ32Ф429 | |
| Продукт: | MCU+FPU | |
| Тип продукта: | Микроконтроллеры ARM — MCU | |
| Тип памяти программ: | Вспышка | |
| 400 | ||
| Подкатегория: | Микроконтроллеры – MCU | |
| Торговая марка: | СТМ32 | |
| Сторожевые таймеры: | Сторожевой таймер | |
| Вес блока: | 0,067010 унций |
Количество в заводской упаковке — размер упаковки, который обычно отгружается с завода (Примечание: производители могут изменять размер упаковки без предварительного уведомления).
