Что такое adc. Аналого-цифровые преобразователи (АЦП): принципы работы, виды и характеристики

Что такое аналого-цифровой преобразователь (АЦП). Как работают основные виды АЦП. Какие параметры важны при выборе АЦП. Где применяются АЦП в современной технике.

Что такое аналого-цифровой преобразователь (АЦП)

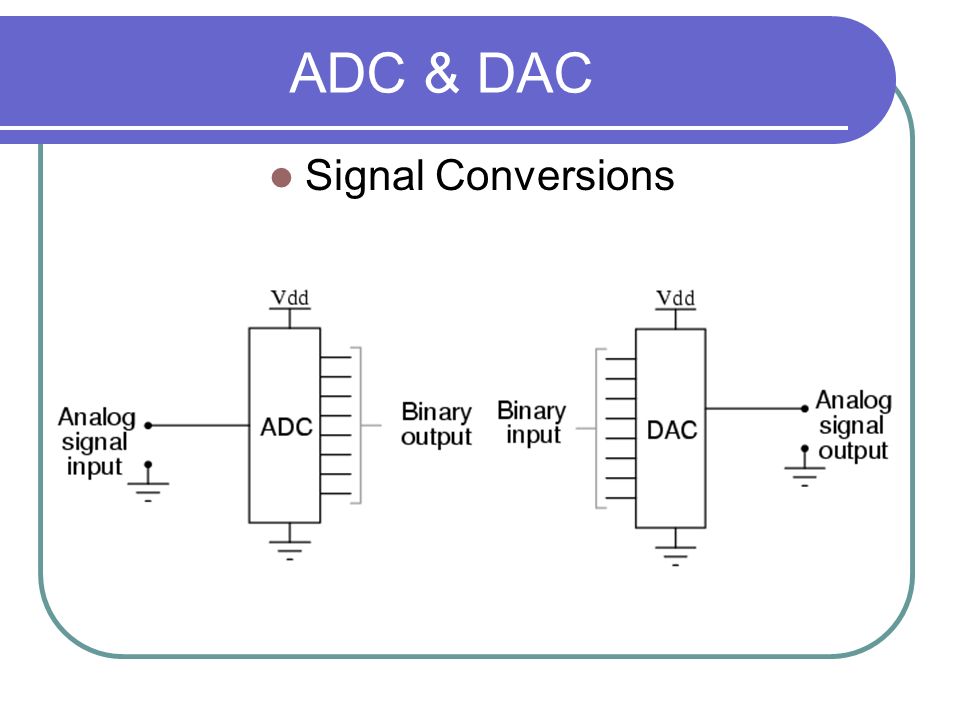

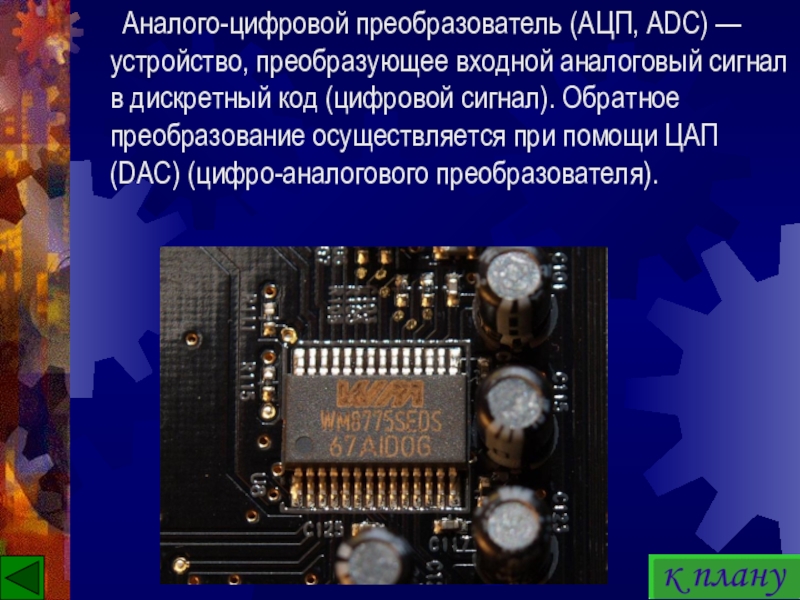

Аналого-цифровой преобразователь (АЦП) — это устройство, которое преобразует непрерывный аналоговый сигнал в дискретный цифровой код. АЦП играет ключевую роль в обработке сигналов, позволяя преобразовывать физические величины (напряжение, ток, давление и т.д.) в цифровую форму для дальнейшей обработки компьютерами и микроконтроллерами.

Основные принципы работы АЦП

В основе работы АЦП лежат следующие ключевые принципы:

• Дискретизация по времени — процесс взятия отсчетов аналогового сигнала через определенные промежутки времени
• Квантование по уровню — округление значения отсчета до ближайшего допустимого уровня квантования
• Кодирование — представление квантованного значения в виде цифрового кода

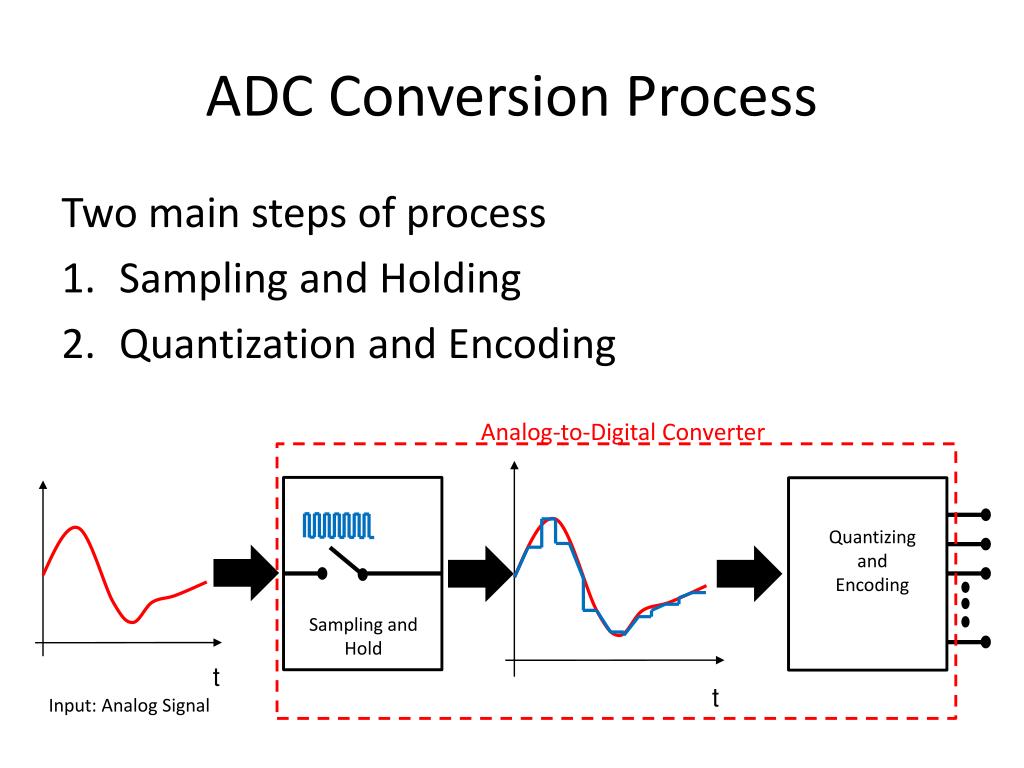

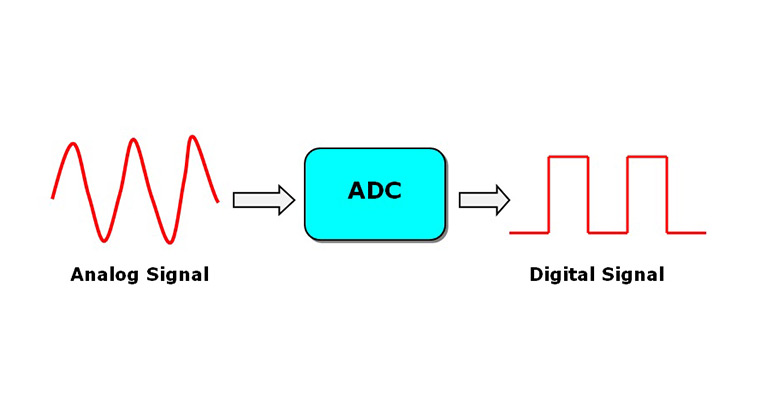

Как происходит преобразование аналогового сигнала в цифровой код? Рассмотрим основные этапы:

1. Входной аналоговый сигнал поступает на вход АЦП
2. Сигнал дискретизируется по времени, берутся отсчеты через равные промежутки времени
3. Значение каждого отсчета квантуется, т.е. округляется до ближайшего разрешенного уровня
4. Квантованное значение кодируется в двоичный цифровой код
5. На выходе АЦП формируется последовательность цифровых кодов, соответствующая исходному аналоговому сигналу

Основные виды АЦП

Существует несколько основных архитектур АЦП, каждая из которых имеет свои преимущества и недостатки:

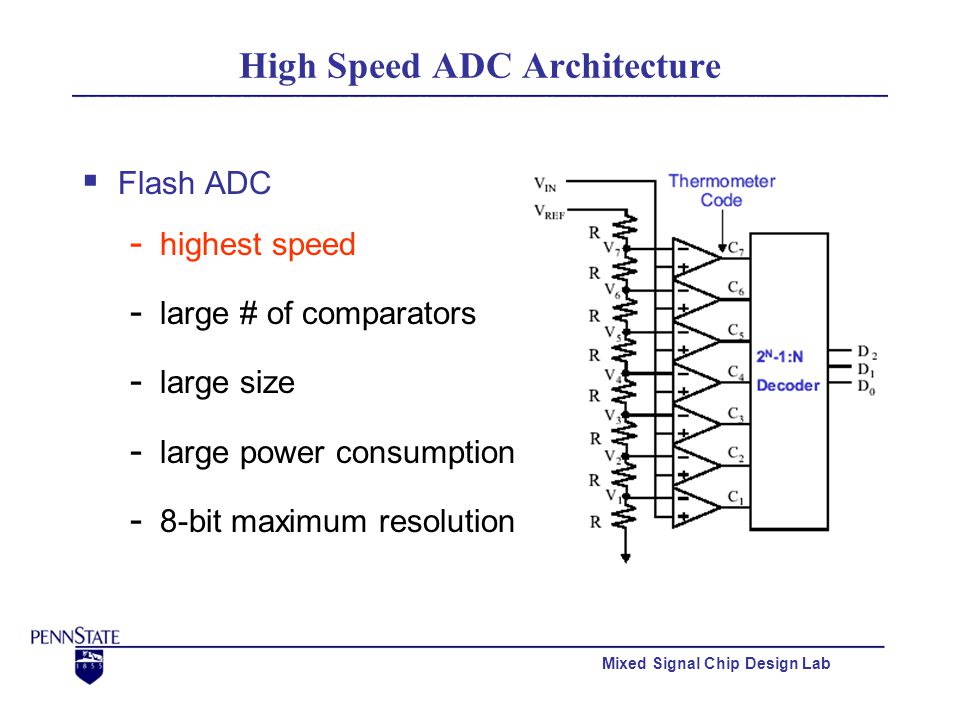

АЦП прямого преобразования

АЦП прямого преобразования (также называемые параллельными или флэш-АЦП) обеспечивают самое быстрое преобразование, но имеют ограниченную разрядность (обычно до 8-10 бит). Принцип работы основан на одновременном сравнении входного сигнала с набором опорных напряжений с помощью компараторов.

АЦП последовательного приближения

АЦП последовательного приближения (SAR-АЦП) обеспечивают хороший компромисс между скоростью, разрядностью и энергопотреблением. Работают по принципу двоичного поиска, последовательно уточняя значение входного сигнала. Широко применяются в измерительной технике.

Сигма-дельта АЦП

Сигма-дельта АЦП позволяют получить очень высокую разрядность (до 24 бит и выше) при относительно невысокой стоимости. Принцип работы основан на усреднении результатов быстрых низкоразрядных преобразований. Широко применяются в аудиотехнике и прецизионных измерениях.

Важные параметры АЦП

При выборе АЦП для конкретного применения необходимо учитывать следующие ключевые параметры:

Разрядность

Разрядность АЦП определяет количество дискретных уровней, которыми может быть представлен входной сигнал. Чем выше разрядность, тем точнее преобразование. Типичные значения — от 8 до 24 бит.

Частота дискретизации

Частота дискретизации определяет, сколько отсчетов в секунду может взять АЦП. Чем выше частота дискретизации, тем более высокочастотные сигналы можно преобразовать без искажений. Типичный диапазон — от единиц кГц до сотен МГц.

Нелинейность

Интегральная и дифференциальная нелинейность характеризуют отклонение реальной характеристики преобразования от идеальной. Меньшие значения нелинейности обеспечивают более точное преобразование.

Отношение сигнал/шум

Отношение сигнал/шум (SNR) характеризует уровень шумов и искажений, вносимых АЦП при преобразовании. Чем выше SNR, тем чище полученный цифровой сигнал.

Применение АЦП в современной технике

АЦП широко применяются в самых разных областях современной техники:

• Измерительное оборудование (мультиметры, осциллографы)
• Аудио- и видеотехника (оцифровка звука и изображений)
• Телекоммуникации (модемы, мобильные телефоны)
• Медицинское оборудование (томографы, кардиографы)
• Промышленная автоматика (датчики, системы сбора данных)
• Бытовая электроника (цифровые термометры, весы)

АЦП являются ключевым элементом, обеспечивающим взаимодействие аналогового и цифрового мира. Их развитие позволяет создавать все более совершенные системы обработки сигналов и управления.

Тенденции развития технологии АЦП

Основные направления совершенствования аналого-цифровых преобразователей включают:

• Повышение разрядности и частоты дискретизации
• Снижение энергопотребления
• Уменьшение размеров и стоимости
• Интеграция дополнительной обработки сигналов
• Применение новых полупроводниковых технологий

Развитие технологии АЦП позволяет создавать все более совершенные системы сбора и обработки данных, открывая новые возможности в самых разных областях науки и техники.

Выбор оптимального АЦП для конкретной задачи

При выборе АЦП для конкретного применения необходимо учитывать множество факторов:

• Требуемая точность преобразования
• Полоса частот входного сигнала
• Допустимое энергопотребление
• Габариты и стоимость
• Условия эксплуатации (температура, вибрации и т.д.)

Как правильно выбрать АЦП? Рекомендуется следующий алгоритм:

1. Определить требования к основным параметрам (разрядность, частота дискретизации и т.д.)
2. Выбрать подходящую архитектуру АЦП
3. Сравнить характеристики АЦП разных производителей
4. Оценить совместимость с остальными компонентами системы
5. Провести тестирование выбранного АЦП в реальных условиях

Правильный выбор АЦП позволяет оптимизировать характеристики и стоимость разрабатываемой системы.

Раскладываем по полочкам параметры АЦП / Блог компании Миландр / Хабр

Привет, Хабр! Многие разработчики систем довольно часто сталкиваются с обработкой аналоговых сигналов. Не все манипуляции с сигналами можно осуществить в аналоговой форме, поэтому требуется переводить аналог в цифровой мир для дальнейшей постобработки. Возникает вопрос: на какие параметры стоит обратить внимание при выборе микроконтроллера или дискретного АЦП? Что все эти параметры означают? В этой статье постараемся детально рассмотреть основные характеристики АЦП и разобраться на что стоит обратить внимание при выборе преобразователя.

Введение

Начать бы хотелось с интересного философского вопроса: если аналоговый сигнал — это бесконечность, теряем ли мы при оцифровке сигнала бесконечное количество информации? Если это так, тогда какой смысл существования такого неэффективного преобразования?
Для того, чтобы ответить на этот вопрос, разберемся с тем, что такое аналого-цифровое преобразование сигнала. Основной график, который отражает работу АЦП – передаточная характеристика преобразования. В идеальном мире это была бы прямая линия, то есть у каждого аналогового уровня сигнала имелся бы единственный цифровой эквивалент.

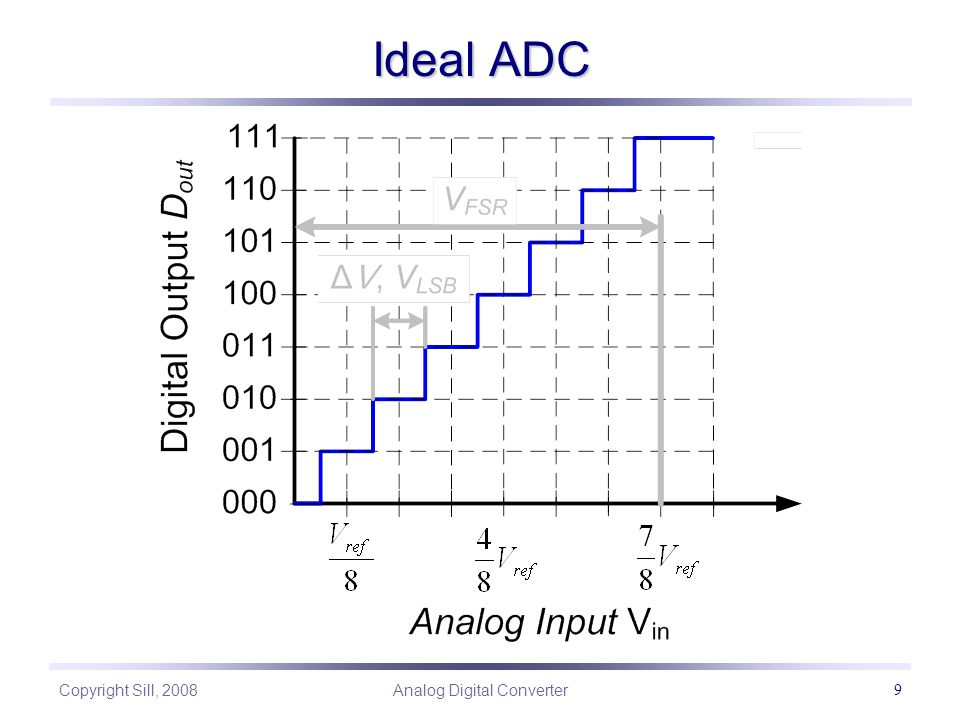

Рис. 1: Идеальная характеристика АЦП

Однако из-за наличия различных видов шума, мы не можем увеличивать разрядность АЦП до бесконечности. То есть существует предел, который ограничивает минимальную цену деления шкалы. Другими словами, уменьшая деление шкалы мы рано или поздно «упремся» в шум. Да, конечно, можно сделать хоть 100-битный АЦП, однако большинство бит данного АЦП не будут нести полезную информацию. Именно поэтому характеристика АЦП имеет ступенчатую форму, что равносильно наличию конечной разрядности АЦП.

Проектируя систему необходимо выбирать АЦП, который бы обеспечил отсутствие потери информации при оцифровке. Для того, чтобы выбрать преобразователь, необходимо понять, какие параметры его характеризуют.
Параметры АЦП можно разделить на 2 группы:

• Статические — характеризуют АЦП при постоянном или очень медленно изменяющемся входном сигнале. К данным параметрам можно отнести: максимальное и минимальное допустимое значение входного сигнала, разрядность, интегральную и дифференциальную нелинейности, температурную нестабильность параметров преобразования и др.
• Динамические — определяют максимальную скорость преобразования, предельную частоту входного сигнала, шумы и нелинейности.

Статические параметры

Динамические параметры

• Частота дискретизации (fs — sampling frequency) — частота, при которой происходит преобразование в АЦП (ну или 1/Ts, где Ts — период выборки). Измеряется числом выборок в секунду. Обычно под данным обозначением подразумевают максимальную частоту дискретизации, при которой специфицированы параметры преобразователя (рис. 6).
  Рис. 6: Процесс преобразования АЦП

• Отношение сигнал/шум (SNR — Signal-to-Noise Ratio) — определяется как отношение мощности обрабатываемого сигнала к мощности шума, добавляемого в процессе преобразования. SNR обычно выражается в децибелах (дБ) и рассчитывается по следующей формуле:
  Наглядно данное выражение продемонстрированно на рисунке 7.
  Рис. 7: Отношение сигнал/шум

  Для оценки SNR АЦП при разработке системы можно воспользоваться следующей формулой:


  Первые 2 слагаемых учитывают уровень сигнала и ошибку квантования (нужно понимать, что формула верна для сигнала размаха полной шкалы). Третье слагаемое учитывает эффект передискретизации (выигрыш по обработке или processing gain): если полоса обрабатываемого сигнала (BW < fs/2), то, применив цифровой фильтр низких частот (либо полосовой, тут зависит все от полосы и несущей) к результату преобразования, можно вырезать часть шума АЦП, а оставшаяся часть будет распределена от 0 до BW (рис. 8). Если шум АЦП равномерно распределен по всем частотам (т.н. «белый» шум) интегральный шум после фильтрации уменьшится в fs/2 / BW раз, что и отражает третий член формулы.
  Рис. 8: Увеличение SNR за счет передискретизации
• Общие нелинейные искажения (THD — total harmonic distortion).
  Прежде, чем сигнал преобразовывается в цифровой код, он проходит через нелинейные блоки, которые искажают сигнал. К примеру, пусть есть сигнал с частотой f. Пройдя через нелинейный блок к нему добавятся компоненты с частотами 2f, 3f, 4f … — 2-я, 3-я, 4-я и т.д. гармоники входного сигнала. Если дискретизированный сигнал разложить в спектр с помощью ДПФ (Дискретного Преобразования Фурье), мы увидим, что все эти гармоники «перенеслись» в первую зону Найквиста (от 0 до fs/2) (рис. 9).
  Рис. 9: Нелинейные искажения

  Побочные гармоники искажают обрабатываемый сигнал, что ухудшает производительность системы. Этот эффект можно измерить, используя характеристику общие нелинейные искажения. THD определяется как отношение суммарной мощности гармонических частотных составляющих к мощности основной (исходной) частотной составляющей (в некоторых документациях выражается в дБ):


• Динамический диапазон, свободный от гармоник ( SFDR — Spurious-Free Dynamic Range). Является отношением мощности полезного сигнала к мощности наибольшего «спура» (любая паразитная составляющая в спектре, не обязательно гармонического происхождения), присутствующего в спектре (рис. 9).
• Отношение сигнал / шум и нелинейные искажения (SINAD — signal-to-noise and distortion ratio). Аналогичен SNR, но помимо шума учитывает все виды помех и искажений, возникающих при аналого-цифровом преобразовании. SINAD является одним из ключевых параметром, характеризующим АЦП (в некоторых источниках обозначается как SNDR):

• Эффективное число бит (ENOB — effective number of bits) – некая абстрактная характеристика, показывающая сколько на самом деле бит в выходном коде АЦП несет в себе полезную информацию. Может принимать дробные значения.

• Интермодуляционные искажения (IMD — intermodulation distortion). Рассмотренные прежде динамические параметры измеряются, когда на вход подается однотональный гармонический сигнал. Такие однотональные тесты хороши, когда АЦП обрабатывает широкополосные сигналы. В этом случае гармоники, располагающиеся выше fs/2 отражаются в первую зону Найквиста и, следовательно, всегда учитываются в расчете параметров. Однако, имея дело с узкополосными сигналами или АЦП с передискретизацией, даже гармоники низкого порядка (2-я, 3-я) могут иметь достаточно высокую частоту, чтобы выйти из рассматриваемого частотного диапазона (или не отразиться в этот диапазон в случае выхода за fs/2). В этом случае эти гармоники не будут учтены, что приведёт к ошибочному завышению динамических параметров.
  Для решения этой проблемы используются бигармонические тесты. На вход подают две спектрально чистых синусоиды одинаковой мощности с частотами и , которые находятся на близком расстоянии друг от друга. Нелинейность преобразователя порождает дополнительные тоны в спектре (их называют интермодуляционными искажениями) на частотах , где – произвольные целые числа.
  Полезность бигармонического теста в том, что некоторые из интермодуляционных продуктов располагаются в спектре очень близко к исходному сигналу и, следовательно, дают полную информацию о нелинейности АЦП. В частности, интермодуляционные искажения 3-го порядка находятся на частотах и (рис. 10).
  Рис. 10: интермодуляционные искажения

  При построении РЧ систем могут быть интересны так же продукты 2-го и более высокого порядка. Параметр АЦП, характеризующий его интермодуляционные искажения n-го порядка, определяется формулой: [dBc], где – мощность идентичных синусоид на входе, – мощность одного из продуктов. Например – отношение мощности на к мощности на

Полоса пропускания АЦП и субдискретизация (undersamling/sub-sampling)

Полоса пропускания преобразователя (FPBW — Full Power (Analog) Bandwidth). Обычно ширина полосы преобразователя составляет несколько зон Найквиста. Этот параметр должен быть в спецификации, но, если его нет, можно попробовать самостоятельно оценить минимально возможное значение полосы пропускания для данного АЦП. За период выборки емкость УВХ должна зарядиться с точностью 1 LSB. Если период выборки равен , то ошибка выборки сигнала полной шкалы равна:

Решив относительно t, получаем:

Положив, что , определим минимальную полосу АЦП (для ):

Например, для 16 битного АЦП с частотой дискретизации 80 Мвыб/c и шкалой 2 В ограничение снизу для полосы пропускания, рассчитанное по этой формуле, составит FPBW = 282 МГц.

Analog Bandwidth является очень важным параметром при построении систем, которые работают в режиме субдискретизации (“undersampling”). Объясним это подробнее.
Согласно критерию Найквиста, ширина спектра обрабатываемого сигнала должна быть как минимум в 2 раза меньше частоты дискретизации, чтобы избежать элайзинга. Здесь важно, что именно ширина полосы, а не просто максимальная частота сигнала. Например, сигнал, спектр которого расположен целиком в 6-й зоне Найквиста может быть теоретически дискретизован без потери информации (рис. 11). Ограничив спектр этого сигнала антиэлайзинговым фильтром, его можно подавать на дискретизатор с частотой fs. В результате сигнал отразится в каждой зоне.

Рис. 11: undersampling Свойство переноса спектра при дискретизации Undersampling или sub-sampling имеет место быть из-за свойств дискретизации. Рассмотрим на примере, пусть имеется сигнал a(t) и его спектральная плотность (рис. 12). Необходимо найти спектральную плотность сигнала после дискретизации сигнала .
Рис 12: дискретизация непрерывного сигнала

По фильтрующему свойству дельта-функции:

После дискретизации :

где

С помощью формулы Релея вычислим спектр:

Из этого выражения следует что спектр сигнала будет повторяться во всех зонах Найквиста.

Итак, если есть хороший антиэлайзинговый фильтр, то соблюдая критерий Найквиста, можно оцифровывать сигнал с частотой дискретизации намного ниже полосы АЦП. Но использовать субдискретизацию нужно осторожно. Следует учитывать, что динамические параметры АЦП деградируют (иногда очень сильно) с ростом частоты входного сигнала, поэтому оцифровать сигнал из 6-й зоны так же «чисто», как из 1-й не получится.
Несмотря на это субдискритезация активно используется. Например, для обработки узкополосных сигналов, когда не хочется тратиться на дорогой широкополосный быстродействующий АЦП, который вдобавок имеет высокое потребление. Другой пример – выборка ПЧ (IF-sampling) в РЧ системах. Там благодаря undersampling можно исключить из радиоприемного тракта лишнее аналоговое звено — смеситель (который переносит сигнал на более низкую несущую или на 0).

Сравним архитектуры

На данный момент в мире существует множество различных архитектур АЦП. У каждой из них есть свои преимущества и недостатки. Не существует архитектуры, которая бы достигала максимальных значений всех, описанных выше параметров. Проанализируем какие максимальные параметры скорости и разрешения смогли достичь компании, выпускающие АЦП. Также оценим достоинства и недостатки каждой архитектуры (более подробно о различных архитектурах можно прочитать в статье на хабр). Таблица сравнения архитектур

Информацию для таблицы брал на сайте arrow, поэтому если что-то упустил поправляйте в комментариях.

Заключение

Описав параметры разрабатываемой вами системы, можно понять, какие характеристики АЦП для вас являются критичными. Однако не стоит забывать, что динамические параметры преобразователей сильно зависят от многих факторов (частота дискретизации, частота входного сигнала, амплитуда входного сигнала и тд.) Зачастую в таблицах параметров в документации указывают только «красивые» (с точки зрения маркетинга) цифры. Приведу пример, возьмем АЦП ad9265 и рассмотрим его параметр SFDR при частоте входного сигнала 70 МГц:

Таблица показывает значение SFDR при максимальных значениях частоты дискретизации, однако если вы будете использовать частоту ниже (к примеру 40 МГц), вы не получите этих «хороших» значений. Поэтому советую анализировать характеристики АЦП по графикам, чтобы примерно понимать, сможет ли данная микросхема обеспечить нужную вам точность преобразования.

Инструкция ADC

Что такое JavaScript Если вы интересуетесь программированием вообще, и сайтостроением в частности, то вы наверняка слышали слово JavaScript. И, если вы до сих пор не узнали толком, что же это такое, то пришло время сделать это. Подробнее…

Инструкция ADC в Ассемблере выполняет сложение с переносом. Синтаксис:

ADC ЧИСЛО1, ЧИСЛО2

Флаги изменяются в зависимости от итога выполнения команды.

Алгоритм работы команды ADC:

ЧИСЛО1 = ЧИСЛО1 + ЧИСЛО2 + CF

ЧИСЛО1 может быть одно из следующих:

• Область памяти (MEM)
• Регистр общего назначения (REG)

ЧИСЛО2 может быть одно из следующих:

• Область памяти (MEM)
• Регистр общего назначения (REG)
• Непосредственное значение — число (IMM)

С учётом ограничений, которые были описаны выше, комбинации ЧИСЛО1-ЧИСЛО2 могут быть следующими:

REG,		MEM
MEM,		REG
REG,		REG
MEM,		IMM
REG,		IMM

Пара команд ADD и ADC применяется для сложения повышенной точности. Также, как и в случае с командой SBB, использование инструкции ADC позволяет складывать, например, 32-разрядные числа с помощью 16-разрядных регистров. Да и вообще разрядность чисел, можно сказать, может быть любой.

Лучше всего это показать на примере:

	.model	tiny
	.code
	ORG 	100h

start:

	MOV DX, 0       ;В паре DX:AX (0000:FFFF)
	MOV AX, 0FFFFh  ;32-разрядное число 65535
	MOV BX, 0       ;В паре BX:CX
	MOV CX, 1       ;32-разрядное число 1
	;65535 + 1 = 65536, то есть после сложения
	;DX:AX = 65536 (0001:0000)
	ADD AX, CX      ;AX = 0000
	ADC DX, BX      ;DX = 0001

	RET

	END	start

В комментариях всё достаточно подробно описано. Поэтому добавлять ничего не буду. Если нужны подробности, то см. похожую программу в примере к инструкции SBB.

Напоследок, как всегда, о происхождении аббревиатуры ADC.

ADC — это ADd with Carry (сложение с переносом).

Первые шаги в программирование Главный вопрос начинающего программиста – с чего начать? Вроде бы есть желание, но иногда «не знаешь, как начать думать, чтобы до такого додуматься». У человека, который никогда не имел дело с информационными технологиями, даже простые вопросы могут вызвать большие трудности и отнять много времени на решение. Подробнее…

Принцип работы АЦП, сигма дельта АЦП

Что такое АЦП? Это аналого-цифровой преобразователь. Цель такого устройства преобразовать изменение электрических характеристик в цифровой сигнал. Проще говоря, именно благодаря АЦП, появилась возможность преобразовать физическую величину в математический двоичный код

Общая информация об устройстве

Принцип работы АЦП связан с постоянным изменением физических величин электрического тока. АЦП сравнивает базовое значение с отклонением и в ближайшем приближении переводит такое отклонение в двоичный код. Чаще всего работа АЦП связана с изменением напряжения. Это объясняется тем, что из прочих физических величин именно напряжение легко отследить с помощью вольтметра и изменить с помощью трансформатора.

Устройства характеризуются частотой изменения и разрядностью. Разрядность указывает на максимальный размер числа, которое в двоичный код может преобразовать аналоговое устройство. Частота изменений показывает сколько времени потребуется преобразователю для замера. Чем больше разрядность и скорость преобразования, тем дороже и сложнее прибор.

Излишнее усложнение прибора в свою очередь ведет к трудности эксплуатации и общему понижению надежности сети. Поэтому зачастую в целях повышения разрядности можно пожертвовать скоростью и наоборот.

Виды АЦП

Современность диктует необходимость использования самых разных модификаций аналого-цифрового преобразователя. Однако, в основе всех устройств лежит три схемы базовых вариаций аппарата:

• С параллельным преобразованием
• С последовательным приближением
• С балансировкой заряда или дельта-сигма АЦП

АЦП прямого преобразования

Такие устройства имеют разрядность 6-8 бит. Одиночное использование АЦП прямого назначения большая редкость. Куда чаще встречаются в составе более сложных приборов.

Отдельно отметим, что такие преобразователи могут переводить сигнал не только в двоичную систему. Язык числа, который должен получится на выходе, определяется по опорному напряжению. Чаще всего используется половина от заводского значения опорного напряжения, что соответствует двоичному коду числа.

Входной сигнал поступает на плюсовые входы устройства. На минусовой вход в обязательном порядке подается постоянное напряжение. Напряжение плюсового входа постоянно сравнивается с минусовым входом. Любые расхождения выводятся в виде числа.

Большим преимуществом такого вида АЦП является конструкторская предрасположенность к созданию высокоскоростных сетей. Это значит, что само по себе АЦП не может похвалится скоростью, но при правильном расчете можно создать систему, которая позволит

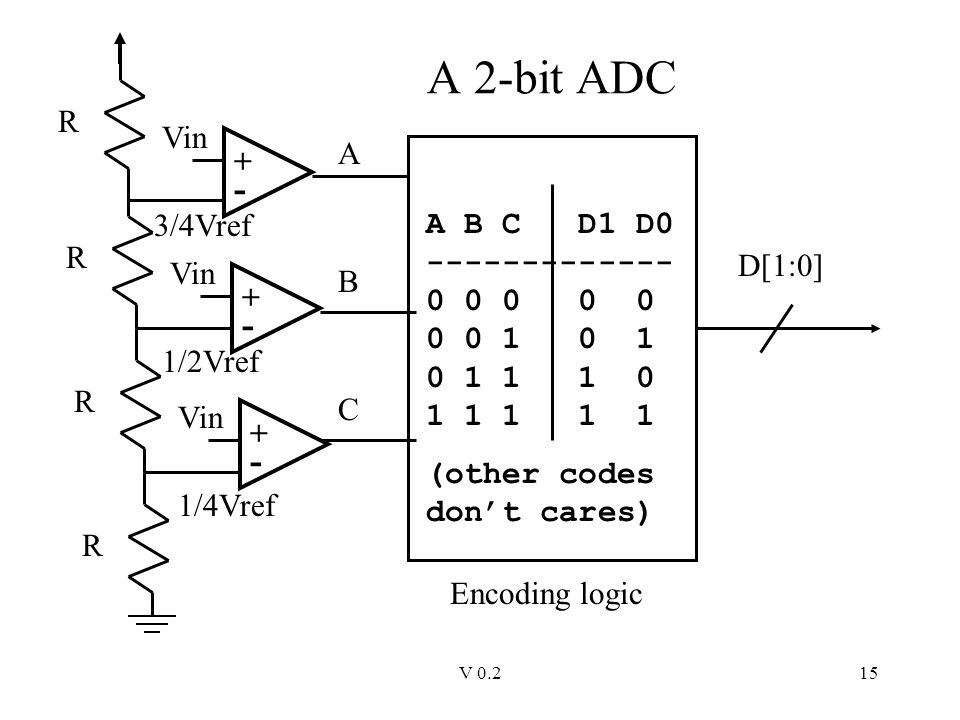

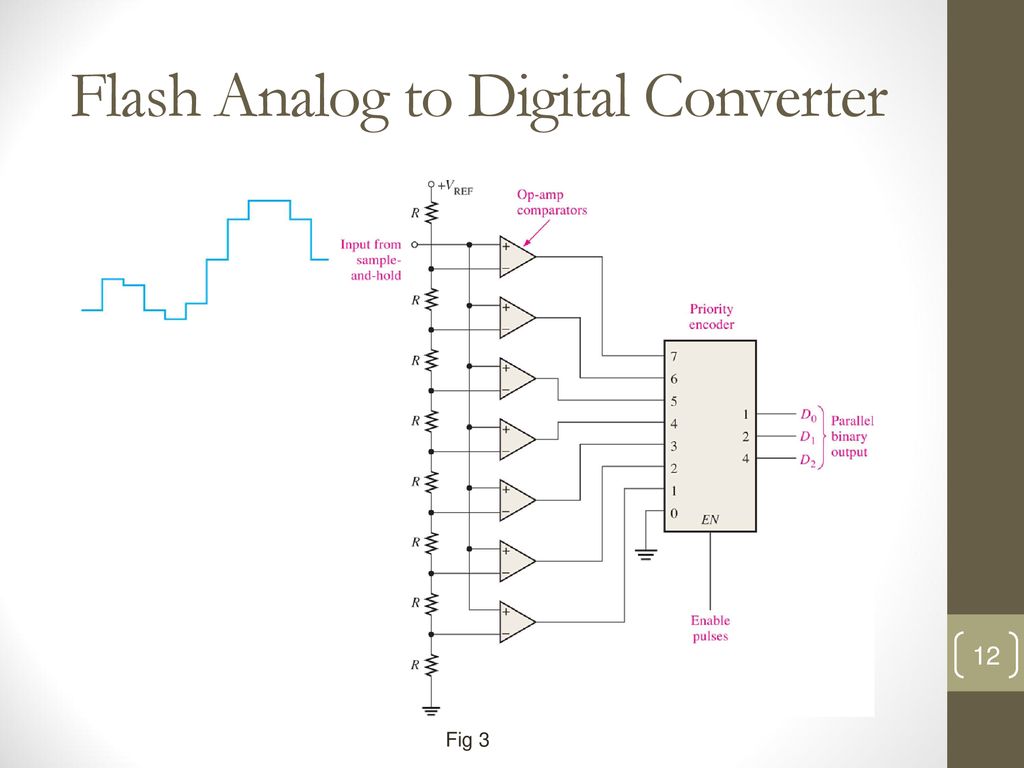

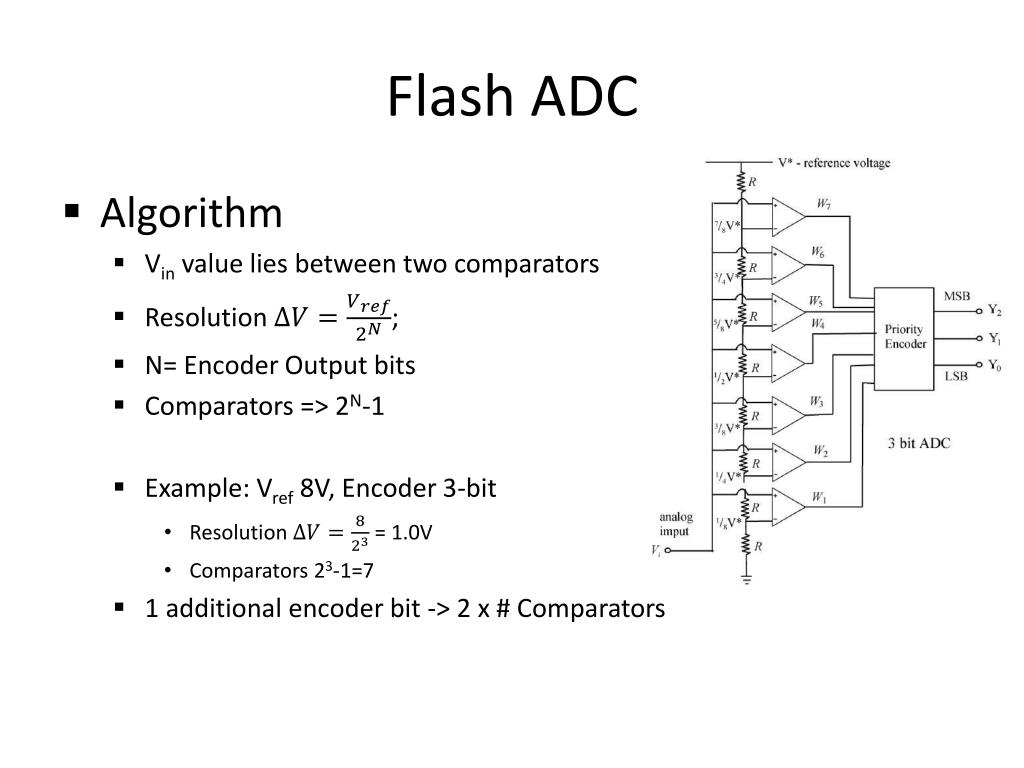

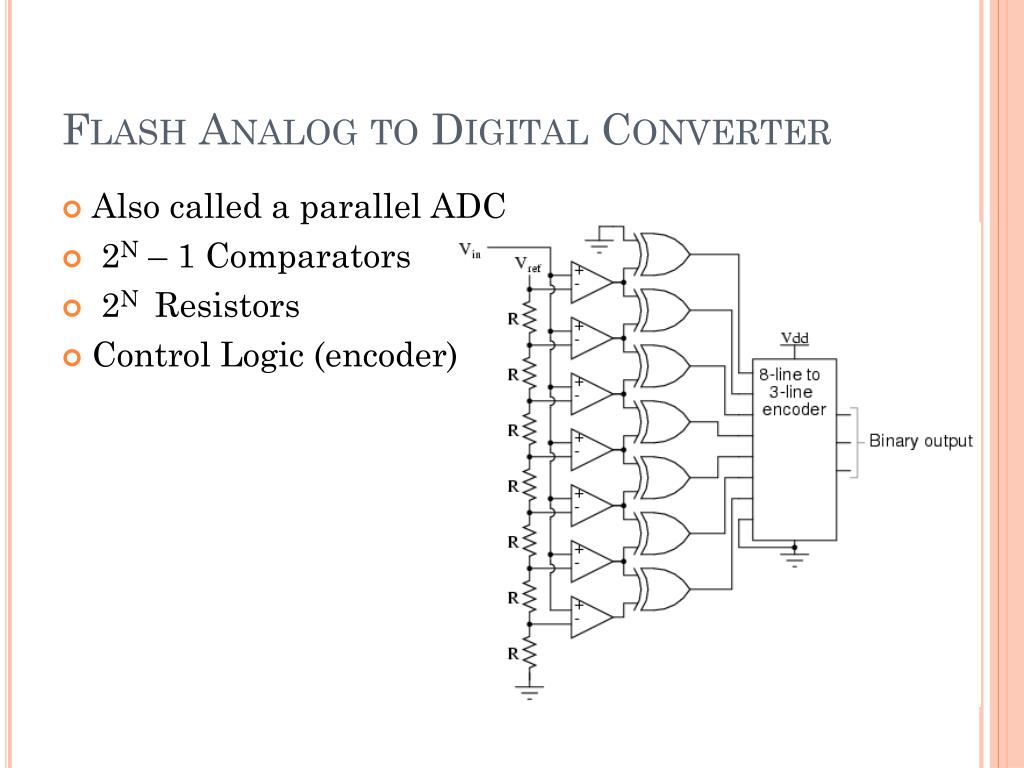

Структурная схема АЦП прямого преобразования

Основа всего устройства АЦП: компараторы. Они обозначены треугольником на схеме. Можно увидеть, что в один компаратор заходит минусовое и плюсовое напряжение. В устройстве происходит сравнение. Плюсовое отклонение соответствует значению 1, минусовое значению 0. Шифратор из столбца единиц и нулей выводит число.

В итоге получается, что скорость действия устройства зависит только от скорости действия компоратора. Но для того, чтобы вывести 24 битный сигнал потребуется более 16 миллионов компараторов, что невозможно чисто технически. Поэтому устройство и не является самым быстродействующим из АЦП.

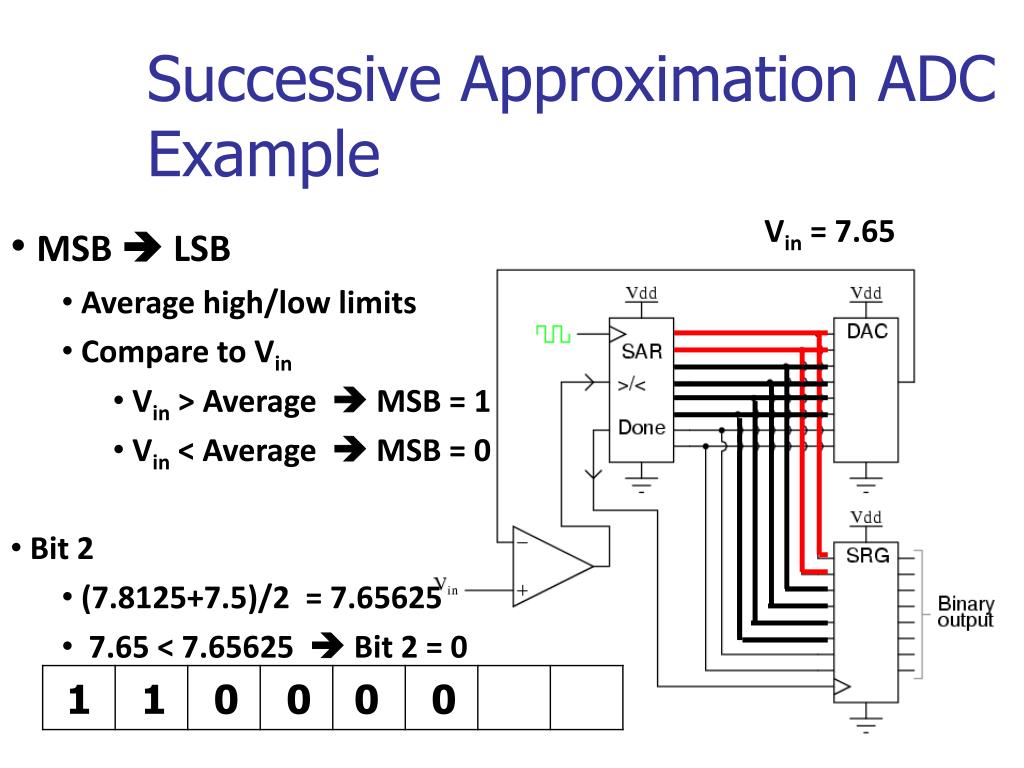

АЦП последовательного приближения

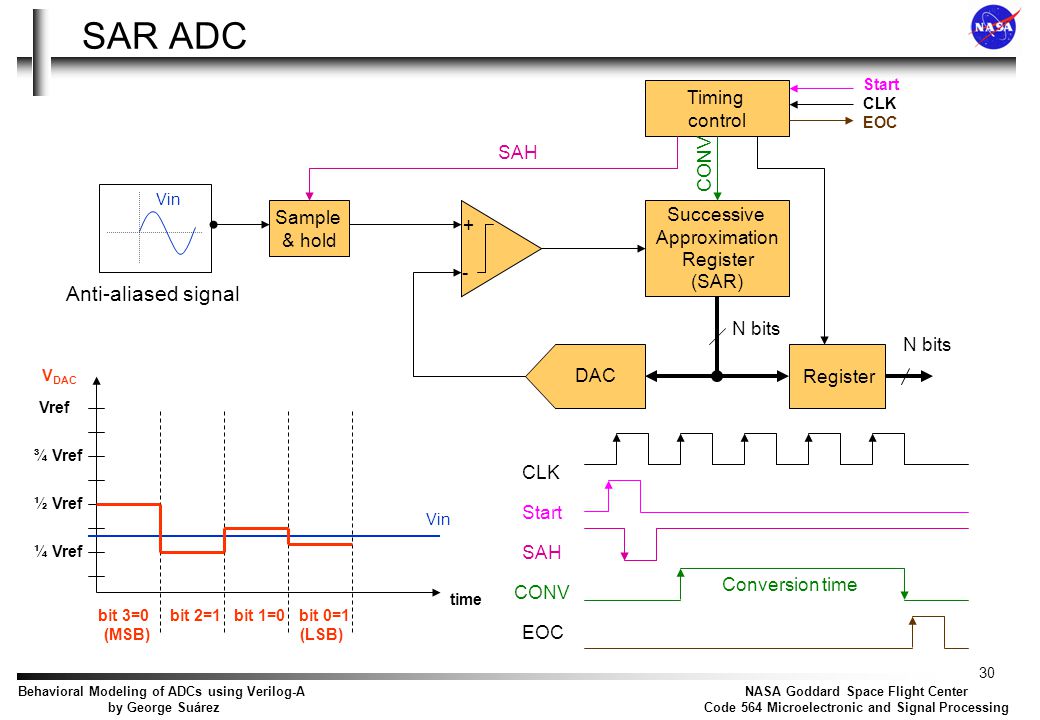

Про АЦП последовательного приближения написано множество заумных статей. Но, если объяснять на пальцах, то АЦП последовательного приближения работает на основе принципа вилки. Так выглядит схема работы АЦП:

1. Напряжение сигнала сравнивается с половиной напряжения базового сигнала. Это напряжение может быть больше или меньше.
2. Если напряжение меньше, то его сравнивают с ¼ базового сигнала.
3. Если значение больше, то оно сравнивается с ¾.

На каждом этапе сравнения, точка подаваемого сигнала попадает выше или ниже заданной базы. Если попадание происходит ниже, то сигнал сравнивают с половиной нижнего отрезки. Если попадание происходит выше – с половиной верхнего.

Так, чем больше сравнений, тем большей точности число мы получаем. Считается, что число сравнений равняется битам конечного результата

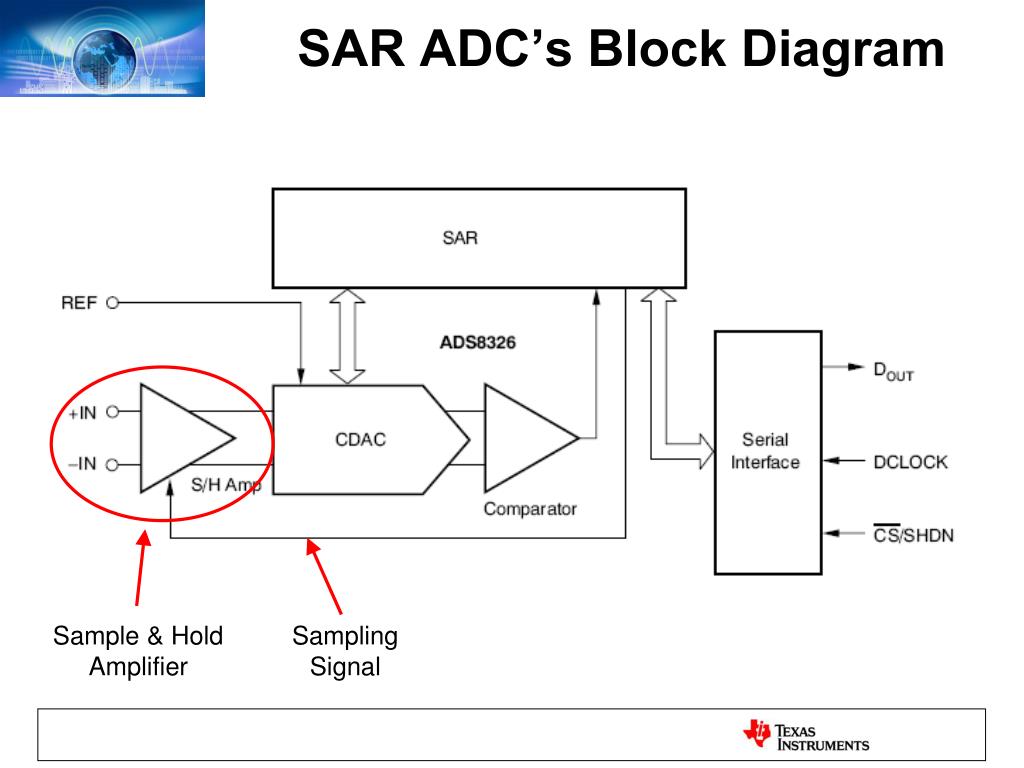

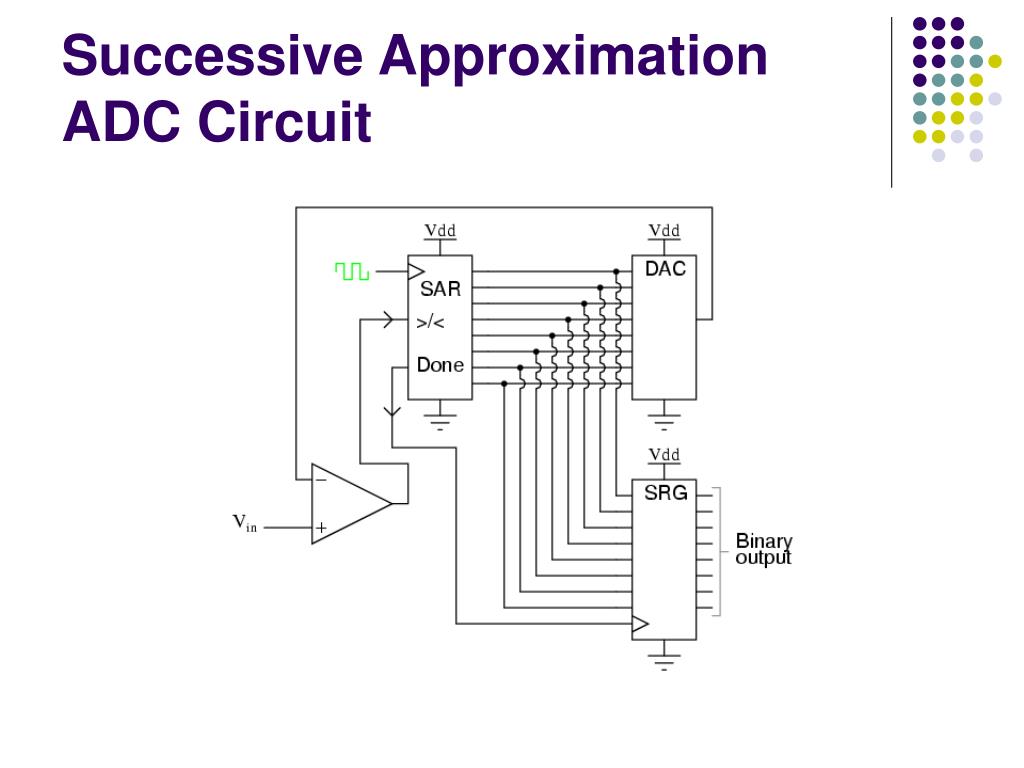

Структурная схема АЦП последовательного приближения.

Дельта-сигма АЦП

Дельта – сигма считается наиболее быстро действенным типом АЦП с наибольшим из существующих разрядом для одного устройство. Разрядность АЦП дельта-сигма может достигать 25 бит.

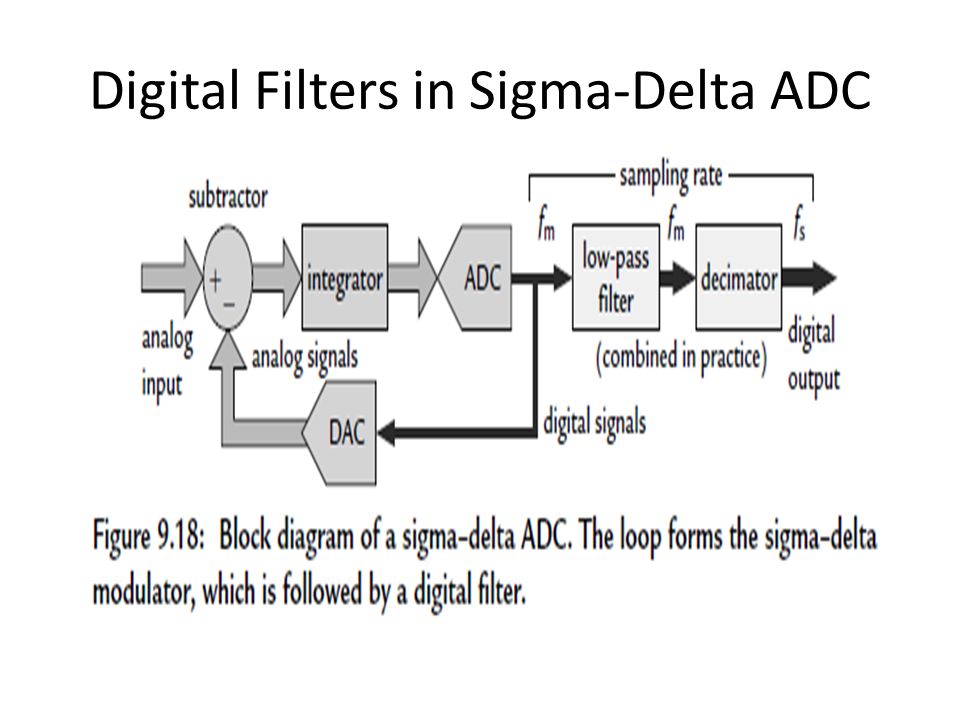

Структурная схема сигма-дельта АЦП.

Принцип работы дельта-сигма АЦП основан на интеграторе. Он накапливает или, проще говоря, запоминает выходное напряжение. Как видно на схеме, входное напряжение после прохождение шифратора отправляется в суммирующий модуль. Там напряжения складываются. При приближении суммирующего значения к 0, модуль выдает единицу и наоборот.

Предположим, что в суммирующем блоке получилось значение близкое к нулю. Тогда следующее значение может снова бросить точку в ноль, а может наоборот отдалить ее от нуля. Имеется в виду точка на графике зависимости напряжения от времени. То есть в устройстве равновероятны возникновение как нуля, так и единицы. Все зависит только от величины входного напряжения.

Помимо всего прочего, системы АЦП дельта-сигма позволяют отсекать выбивающиеся из общей картины отклонения. Прибор накапливает статистику замеров, автоматически выдавая усредненное значение. Это делает выходной шифр АЦП более точным. Кстати, на схеме представлена одноконтурная АЦП, хотя в современности чаще встречаются двухконтурные модули, которые значительно точнее. Вот как работает АЦП.

Немного истории

Самые старые АЦП являются одновременно и самыми первыми в нашей классификации. Это устройство с прямым преобразованием сигнала. В

Первый патент на АЦП

Наиболее мощный в истории АЦП прямого преобразования сигнала был разработан в 1975 году компанией Computer Labs. Это стоваттная машина, которая предоставляла преобразование системы в пределах 6 бит при скорости 30 MSPS

АЦП прямого преобразования (1975 г.)

Кстати, MSPS это единица измерения скорости передачи сигнала в информатике. Расшифровка звучит как миллион сигналов в секунду.

Позднее было признано нецелесообразным изготовление мощных преобразователей прямого сигнала. За мощностью гонятся в основном производители дельта-сигма преобразователей. Принцип работы первых АЦП позволяет создавать достаточно надежные машины с возможностью совмещения нескольких элементов АЦП для усиления мощности без понижения надежности системы.

Поэтому можно считать, что каждое устройство из перечисленных здесь используется в том или ином виде в современном мире. Однако, есть и такие подвиды АЦП, которые к настоящему моменту из употребления вышли. Наиболее ярким примером являются интегральные АЦП.

АЦП – это достаточно сложные устройства, которые можно считать началом эпохи персональных компьютеров. При этом шифрование электросигнала не устаревшая технология, а вполне себе современный аппарат, который используется повсеместно, например, в телевидении.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Dcv и acv обозначение на мультиметре: расшифровка

Есть различные измерительные устройства для работы в электрических цепях. Чтобы определить напряжение, ток, сопротивление, необходимо произвести настройки. DCV и ACV на мультиметре отображает тип цепи.

Что такое мультиметр

Мультиметр называют комбинированным измерительным устройством. Оно сочетает в себе омметр, вольтметр, амперметр. Устройство может использоваться в цепи постоянного, переменного тока. Модели выбирают из-за их компактности и точности.

Мультиметр

Востребованными остаются цифровые измерители, которые имеют преимущество перед аналоговыми приборами. Показатель погрешности не превышает 15%. Устройства отличаются по разрядности, учитывается класс проводимости.

Расшифровка DCV и ACV

Если взглянуть на панель мультиметра, видны надписи DCV и ACV. DCV — это «постоянное напряжение», а ACV — это «переменный тип». Отличие заключается в изменении величины либо направлении электрического потока.

Измерение мультиметром

Важно! Постоянный ток стабилен и движется в одном направлении.

На графике величина выглядит, как прямая линия. Чтобы произвести замер электрического тока, необходимо использовать мультиметр. Если требуется увидеть пульсацию, надо потратить некоторое время. При постоянном токе напряжение может быть понижающим либо возрастающим.

Заряженные частицы при этом движутся в заданном направлении по схеме. Учитывается их количество и скорость передвижения внутри проводника. Речь идёт о металлах, ионах, электронах и т. п. На заряды действует электрическое поле. Оно отвечает за распределение элементов. В стационарной модели заряды держаться кучно.

Постоянный ток

В случае с переменным током величина изменяется. Мультиметр показывает колебания энергетического потока (иначе он называется синусоидальным). Если подключить измерительный прибор, заметна малая либо большая амплитуда тока.

Важно! Ещё один фактор это направление заряженных частиц.

Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент. Взглянув на диаграмму, можно увидеть связь между показателем тока и временем.

Переменный ток

Обозначение на мультиметре

При использовании измерительных приборов часто встаёт вопрос обозначения на мультиметре, расшифровка. Режимы DCV и ACV у моделей прописываются английскими буквами. Также есть укороченные обозначения DC и AC. Если встречается компактная панель, вовсе может быть «A» и «V». На китайской мультиметровой технике прописаны надписи «ACA» и «ACV».

ACA и ACV

Как использовать мультиметр

Мультиметр отлично подходит для диагностики неисправности электрооборудования, однако важно знать основные правила эксплуатации. Тестеры отличаются по функциональности, внешнему виду, но можно дать общие рекомендации. Простые варианты для домашнего использования имеют стандартные функции и годятся для измерения напряжения, сопротивления, силы тока.

Все данные отображаются на экране, а измерения производятся щупом. Чтобы выбрать режим, нужно крутить поворотный механизм пока отметка не совпадет с надписью. На экране отображается вся необходимая информация, есть текст и значки. Распространенными считаются варианты на четыре заряда.

Тестеры на четыре заряда

Интересно! Значки показывают уровень заряда аккумулятора и выбранный режим.

Необходимо учитывать единицы измерения и тип цепи. Также предусмотрена кнопка включения-выключения прибора. При выборе определенного режима учитывается рабочий диапазон мультиметра. Обратив внимание на значения, можно заметить, что есть разделение для цепей постоянного и переменного тока. Установлены выделенные кнопки для замера сопротивления, проверки транзисторов и прозвона элементов.

Прозвон элементов

При замере необходимо начинать с меньших единиц и продвигаться далее. На панели нет обозначения больших значений, поэтому используются сокращения. К примеру, проверяя сопротивление, рядом с отметками можно увидеть надписи — «микро», «мили», «кило», «мега». Таким образом удается избежать длинных значений. В случае с напряжением имеет смысл двигаться от большего к меньшему.

У стандартной модели есть разъём для подключения щупа. Чёрный провод является общим, а красный используется с целью замера силы тока, сопротивления, напряжения. Разъем постоянного тока обозначается как ADC, но китайцы используют сокращение — AC. Общий выход находится под надписью COM или встречается текст «common».

COM на мультиметровом устройстве

Измерение с помощью мультиметра

Чтобы произвести замер постоянного напряжения, необходимо выбрать соответствующее значение на поворотном механизме — DCV. Проверяется подключение щупа и общего разъёма. Начинать следует с максимального значения на панели. Щуп фиксируется на компоненте, например, клемме батарейки. Экран в автоматическом режиме покажет значение, можно узнать точную величину.

Важно! Если на дисплее перед цифрами указываются нули, значит, следует понижать единицы измерения.

Чтобы проверить переменное напряжение в цепи, стоит поставить переключатель на надпись ACV. Следуя инструкции, важно установить щупы на контактах элемента. К примеру, это может быть розетка 220 вольт. Как в случае с постоянным током, необходимо начинать с максимальной отметки рабочего диапазона.

Дисплей тестера

Меры безопасности

При использовании мультиметра важно придерживаться правил:

• не допускается напряжение свыше 500 в,
• необходимо проверять тестер,
• необходим учет рабочей температуры.

Выше рассмотрены обозначения на мультиметре, дана их расшифровка. Раскрыты режимы DCV и ACV постоянного, переменного тока. Чтобы использовать мультиметр, необходимо знать о мерах безопасности.

Аналого-цифровой преобразователь

— Simple English Wikipedia, бесплатная энциклопедия

Аналого-цифровой преобразователь (сокращенно ADC , A / D или A в D ) представляет собой электронную интегральную схему, которая преобразует непрерывную величину в цифровое число с дискретным временем. АЦП также может обеспечивать изолированное измерение. Обратную операцию выполняет цифро-аналоговый преобразователь ( DAC ).

Обычно АЦП — это электронное устройство, которое преобразует входное аналоговое напряжение или ток в цифровое число.Размер числа увеличивается с увеличением входного напряжения или тока. Однако некоторые неэлектронные или частично электронные устройства, такие как датчики угла поворота, также могут считаться АЦП.

• Allen, Phillip E .; Холберг, Дуглас Р., CMOS Analog Circuit Design , ISBN 0-19-511644-5
• Кестер, Уолт, изд. (2005), Справочник по преобразованию данных , Elsevier: Newnes, ISBN 0-7506-7841-0
• Джонс, Дэвид; Мартин, Кен, Разработка аналоговых интегральных схем , ISBN 0-471-14448-7
• Нолл, Гленн Ф.(1989), Radiation Detection and Measurement (2-е изд.), Нью-Йорк: John Wiley & Sons, стр. 665–666
• Лю, Минлян, Демистификация схем переключаемых конденсаторов , ISBN 0-7506-7907-7
• Николсон, П. У. (1974), Nuclear Electronics , Нью-Йорк: John Wiley & Sons, стр. 315–316
• Norsworthy, Steven R .; Шрайер, Ричард; Темес, Габор К. (1997), Преобразователи данных Delta-Sigma , IEEE Press, ISBN 0-7803-1045-4
• Разави, Бехзад (1995), Принципы проектирования систем преобразования данных , Нью-Йорк, Нью-Йорк: IEEE Press, ISBN 0-7803-1093-4
• Сталлер, Лен (24 февраля 2005 г.), «Понимание спецификаций аналого-цифрового преобразователя», Проектирование встроенных систем ^{[ постоянная мертвая связь ]}
• Уолден, Р.H. (1999), «Обзор и анализ аналого-цифровых преобразователей», Журнал IEEE по избранным областям связи , 17 (4): 539–550, DOI: 10. 1109 / 49.761034, ISSN 0733-8716

Экспоненциальный АЦП — вопросы и ответы в МРТ

Вопросы и ответы в МРТ

• Главная
• Полный список вопросов
• … Магниты и сканеры
  • Основной электромагнетизм >
    • Что вызывает магнетизм?
    • Что такое Тесла?
    • Кем был Тесла?
    • Что такое гаусс?
    • Насколько силен 3.0T?
    • Что такое градиент?
    • Разве не градиентные катушки?
    • Что такое восприимчивость?
    • Как левитировать лягушку?
    • Что такое ферромагнетизм?
    • Суперпарамагнетизм?
  • Магниты — Часть I >
    • Типы магнитов?
    • Марки сканеров?
    • В какую сторону указывает поле?
    • Какой северный полюс?
    • Низкое v среднее v высокое поле?
    • Преимущества перед low-field?
    • Недостатки?
    • Что такое однородность?
    • Почему однородность?
    • Почему шимминг?
    • Пассивная регулировка?
    • Активное регулирование?
  • Магниты — Часть II >
    • Сверхпроводимость?
    • Вечное движение?
    • Как съехать?
    • Сверхпроводящий дизайн?
    • Room Temp supercon?
    • Использование жидкого гелия?
    • Что такое закалка?
    • Поле когда-нибудь отключалось?
    • Кнопка аварийной остановки?
  • Градиенты >
    • Градиентные катушки?
    • Как работают z-градиенты?
    • X- и Y- градиенты?
    • Открыть градиенты сканера?
    • Проблемы с вихревыми токами?
    • Активные экранированные градиенты?
    • Замешательство активного щита?
    • Что такое предварительный упор?
    • Градиентный нагрев?
    • Характеристики градиента?
    • Линейность градиента?
  • RF и катушки >
    • Много видов катушек?
    • Радиочастотные волны?
    • Частота фазы v?
    • Функция (-ы) РЧ-катушки?
    • РЧ-передающие катушки?
    • LP против CP (квадратурная)?
    • Мульти-передача RF?
    • Катушки только для приема?
    • Катушки массива?
    • Воздушные змеевики?
  • Планирование площадки >
    • Схема системы MR?
    • Что такое периферийные поля?
    • Зоны безопасности ACR?
    • Как уменьшить бахрому?
    • Магнитное экранирование?
    • Нужны вибрационные испытания?
    • Что это за шум?
    • Почему радиочастотное экранирование?
    • Провода / трубки через стену?
• … ЯМР-феномен
  • Вращение >
    • Что такое спин?
    • Почему I = ½, 1 и т. Д.?
    • Протон = ядро ​​= спин?
    • Предсказать ядерный спин (I)?
    • Магнитный дипольный момент?
    • Гиромагнитное отношение (γ)?
    • «Вращение» против «Состояние вращения»?
    • Расщепление энергии?
    • Упасть в самое низкое состояние?
    • Квантовая «реальность»?
  • Прецессия >
    • Почему прецессия?
    • Кем был Лармор?
    • Энергия прецессии?
    • Химический сдвиг?
    • Чистая намагниченность (M)?
    • Мгновенно появляется М?
    • Прецессирует ли M?
    • Прецессия = ЯМР?
  • Резонанс >
    • МРТ против МРТ против ЯМР?
    • Кто открыл ЯМР?
    • Как B1 подсказывает M?
    • Почему на ларморовской частоте?
    • Что такое угол поворота?
    • Прецессия вращения после 180 °?
    • Фазовая когерентность?
    • Высвобождение радиочастотной энергии?
    • Вращающаяся рамка?
    • Внерезонанс?
    • Адиабатическое возбуждение?
    • Адиабатические импульсы?
  • Релаксация — Физика >
    • Уравнения Блоха?
    • Что такое Т1?
    • Что такое Т2?
    • Скорость релаксации во времени?
    • Почему Т1> Т2?
    • Т2 против Т2 *?
    • Причины расслабления?
    • Диполь-дипольные взаимодействия?
    • Химический обмен?
    • Спин-спиновые взаимодействия?
    • Эффекты макромолекул?
    • Какие H производят сигнал?
    • «Невидимые» протоны?
    • Передача намагничивания?
    • Бо влияет на Т1 и Т2?
    • Как предсказать T1 и T2?
  • Релаксация — Клиническая >
    • Т1 яркий? — жир
    • Т1 яркий? — другие масла
    • Т1 яркий? — холестерин
    • Т1 яркий? — кальцификаты
    • Т1 яркий? — меконий
    • Т1 яркий? — меланин
    • Т1 яркий? — белок / муцин
    • Т1 яркий? — миелин
    • Магический угол?
    • МТ изображения / контраст?
• … Импульсные последовательности
  • MR сигналы >
    • Происхождение сигнала MR?
    • Распад свободной индукции?
    • Градиентное эхо?
    • TR и TE?
    • Спиновое эхо?
    • 90 ° -90 ° Hahn Echo?
    • Стимулированное эхо?
    • STE для визуализации?
    • 4 или более ВЧ-импульсов?
    • Частичные углы поворота?
    • Как сигнал выше?
    • Оптимальный угол поворота?
  • Спин-эхо >
    • SE против Multi-SE против FSE?
    • Контраст изображения: TR / TE?
    • Противоположные эффекты ↑ T1 ↑ T2?
    • Значение веса?
    • Подходит ли SE для T2?
    • Влияние 180 ° на Mz?
    • Направление импульса 180 °?
  • Инверсия Recovery >
    • Что такое ИК?
    • Зачем использовать ИК?
    • Фазочувствительный ИК?
    • Почему не PSIR всегда?
    • Выбор ИК-параметров?
    • TI обнулить ткань?
    • ПЕРЕПОЛОХ?
    • T1-FLAIR
    • T2-FLAIR?
    • IR-подготовленные последовательности?
    • Двойной ИК?
  • Градиентное эхо >
    • GRE против SE?
    • Мульти-эхо GRE?
    • Типы последовательностей GRE?
    • Коммерческие сокращения?
    • Порча — что и как?
    • Испорченные параметры GRE?
    • Избалован только T1W?
    • Что такое SSFP?
    • GRASS / FISP: как?
    • GRASS / FISP: параметры?
    • GRASS против MPGR?
    • PSIF против FISP?
    • Истинный FISP / FIESTA?
    • ФИЕСТА против ФИЕСТА-С?
    • ДЕСС?
    • MERGE / MEDIC?
    • GRASE?
    • MP-RAGE v MR2RAGE?
  • Восприятие восприимчивости >
    • Что такое восприимчивость (χ)?
    • Что не так с GRE?
    • Создание образа ПО?
    • Фаза крови v Ca ++?
    • Количественная восприимчивость?
  • Распространение: базовое >
    • Что такое диффузия?
    • Изо- / анизотропная диффузия?
    • «Видимое» распространение?
    • Делаете образ DW?
    • Что такое b-значение?
    • b0 против b50?
    • Трассировка против карты АЦП?
    • Смена направления свет / темнота?
    • Т2 «просвечивает»?
    • Экспоненциальный АЦП?
    • Т2 «затемнение»?
    • DWI яркие причины?
  • Распространение: Продвинутый >
    • Тензор диффузии?
    • DTI (тензорная визуализация)?
    • DWI всего тела?
    • Считываемый сегментированный DWI?
    • Малый угол обзора DWI?
    • IVIM?
    • Диффузионный эксцесс?
  • Жировая визуализация >
    • Свойства жира и воды?
    • Химический сдвиг F-W?
    • В фазе / не в фазе?
    • Лучший способ?
    • Метод Диксона?
    • «Жирно-насыщенные» бобовые?
    • Водное возбуждение?
    • ПЕРЕПОЛОХ?
    • СПИР?
    • СПАЙР против ДУХА?
    • SPIR / SPAIR v STIR?
• … Создание изображения
  • От сигналов к изображениям >
    • Частота фазы v?
    • Угловая частота (ω)?
    • Сигнальные волнистые линии?
    • Реальный v Мнимый?
    • Преобразование Фурье (FT)?
    • Что такое 2D- и 3D-FT?
    • Кто изобрел МРТ?
    • Как найти сигналы?
  • Частотное кодирование >
    • Частотное кодирование?
    • Пропускная способность приемника?
    • Узкая полоса пропускания?
    • Срез-селективное возбуждение?
    • Лепестки градиента СС?
    • Перекрестный разговор?
    • Частоту все кодировать?
    • Смешивание ломтиков?
    • Одновременные срезы?
  • Фазовое кодирование >
    • Градиент фазового кодирования?
    • Один шаг PE?
    • Что такое фазовое кодирование?
    • ЧП и ИП вместе?
    • 2DFT реконструкция?
    • Выбираете направление PE / FE?
  • Выполнение МРТ-сканирования >
    • Какие шаги?
    • Автоматическое предварительное сканирование?
    • Обычная регулировка?
    • Настройка / согласование катушек?
    • Центральная частота?
    • Коэффициент усиления передатчика?
    • Усиление приемника?
    • Пустые циклы?
    • Где мои данные?
    • Квалификация MR Tech?
• … K-space и Rapid Imaging
  • K-пространство (базовый) >
    • Что такое k-пространство?
    • Части k-пространства?
    • Что означает «к»?
    • Пространственные частоты?
    • Локации в k-пространстве?
    • Данные для k-пространства?
    • Почему сигнал ↔ k-space?
    • Спин-деформация изображения?
    • Большое пятно посередине?
    • Траектории в K-пространстве?
    • Радиальный отбор проб?
  • K-space (Продвинутый) >
    • К-пространственная сетка?
    • Отрицательные частоты?
    • Поле зрения (FOV)
    • Прямоугольное поле зрения?
    • Частичный Фурье?
    • Фазовая симметрия?
    • Читать симметрию?
    • Почему бы не использовать оба?
    • ZIP?
  • Быстрая визуализация (FSE и EPI) >
    • Что такое FSE / TSE?
    • Параметры FSE?
    • Яркий жир?
    • Другие отличия FSE?
    • Двойное эхо FSE?
    • Управляемое равновесие?
    • Уменьшенный угол поворота FSE?
    • Гиперэхо?
    • КОСМОС / КУБ / ПЕЙЗАЖ?
    • Эхо-планарное изображение?
    • HASTE / SS-FSE?
  • Параллельная визуализация (PI) >
    • Что такое ИП?
    • Чем отличается PI?
    • Катушки PI и последовательности?
    • Зачем и когда использовать?
    • Два типа ИП?
    • СМЫСЛ / АКТИВ?
    • GRAPPA / ARC?
    • КАЙПИРИНЬЯ?
    • Шум в PI?
    • Артефакты в PI?
• … Контрастные вещества и кровь
  • Контрастные вещества: физика >
    • Почему гадолиний?
    • Парамагнитная релаксация?
    • Что такое расслабление?
    • Почему Б-г сокращает Т1?
    • Влияет ли Б-г на ​​Т2?
    • Gd и напряженность поля?
    • Лучшая последовательность импульсов T1?
    • Тройная доза и МТ?
    • Динамическая визуализация CE?
    • Гадолиний на КТ?
  • Контрастные вещества: клинические >
    • Так много агентов Б-га!
    • Важные свойства?
    • Ионный v неионный?
    • Внутрисуставной / текальный Gd?
    • Б-г агенты печени (Эовист)?
    • Агенты Mn (Тесласкан)?
    • Феридекс и печеночные агенты?
    • Возбудители лимфатических узлов?
    • Ферумокситол?
    • Бассейн крови (Аблавар)?
    • Контрастные вещества кишечника?
  • Контрастные вещества: безопасность >
    • Безопасность гадолиния?
    • Аллергические реакции?
    • Почечная токсичность?
    • Что такое NSF?
    • NSF агентом?
    • Осознанное согласие для Б-га?
    • Б-г протокол?
    • Безопасен ли Б-г для младенцев?
    • Сниженная доза для младенцев?
    • Б-г в грудном молоке?
    • Б-г во время беременности?
    • Накопление Б-га?
    • Болезнь отложений Gd?
  • Кровь: парамагнетизм >
    • Обзор гематомы?
    • Типы гемоглобина?
    • Сверхострый / Oxy-Hb?
    • Острый / Deoxy-Hb?
    • Подострый / Met-Hb?
    • Дезокси-Hb против Met-Hb?
    • Внеклеточный met-Hb?
    • Хронические гематомы?
    • Гемихромы?
    • Ферритин / Гемосидерин?
    • Субарахноидальная кровь?
• … Сердечно-сосудистые заболевания и МРА
  • Эффекты потока в МРТ >
    • Определение потока?
    • Ожидаемые скорости?
    • Ламинарный v турбулентный?
    • Прогнозирование MR потока?
    • Эффекты времени пролета?
    • Эффекты фазы вращения?
    • Поток пуст?
    • Почему GRE ↑ сигнал потока?
    • Медленный поток v тромб?
    • Перефазировка четного эха?
    • Компенсация потока?
    • Смещение регистрации потока?
  • МР-ангиография — I >
    • Методы MRA?
    • Темная кровь против яркой?
    • Time-of-Flight (TOF) MRA?
    • 2D против 3D MRA?
    • Параметры MRA?
    • Передача намагничивания?
    • Угол поворота с наклоном?
    • МОЦА?
    • MRA с подавлением жира?
    • TOF MRA Артефакты?
    • Фазово-контрастная МРА?
    • Что такое VENC?
    • Измерение расхода?
    • Насколько точно?
  • МР-ангиография — II >
    • Закрытый 3D FSE MRA?
    • Параметры 3D FSE MRA?
    • SSFP MRA?
    • SSFP с усиленным притоком?
    • MRA с ASL?
    • Другие методы МРА?
    • МРА с усилением контраста?
    • Время болюсного введения?
    • Посмотреть заказ в MRA?
    • Погоня за болюсом?
    • Уловки или твист?
    • Артефакты CE-MRA?
  • Сердечный I — Введение / Анатомия >
    • Кардиологические протоколы?
    • Подготовка пациента?
    • Проблемы с ЭКГ?
    • Магнит меняет ЭКГ?
    • Срабатывание стробирования v?
    • Параметры стробирования?
    • Сердечные навигаторы?
    • Темная кровь / двойной ИК?

АЦП (аналого-цифровой преобразователь) Определение

Расшифровывается как «Аналого-цифровой преобразователь. «Поскольку компьютеры обрабатывают только цифровую информацию, им требуется цифровой ввод. Поэтому, если аналоговый ввод передается на компьютер, требуется аналого-цифровой преобразователь (АЦП). Это устройство может принимать аналоговый сигнал, например электрический тока и оцифровываем в двоичный формат, понятный компьютеру.

Обычно АЦП используется для преобразования аналогового видео в цифровой формат. Например, видео, записанное на 8-миллиметровую пленку или кассету VHS, хранится в аналоговом формате. Чтобы передать видео на компьютер, видео необходимо преобразовать в цифровой формат.Это можно сделать с помощью блока преобразования видеосигнала АЦП, который обычно имеет композитные видеовходы и выход Firewire. Некоторые цифровые видеокамеры с аналоговыми входами также можно использовать для преобразования видео из аналогового в цифровое.

АЦП также могут использоваться для преобразования аналоговых аудиопотоков. Например, если вы хотите записывать звуки с микрофона, звук должен быть преобразован из аналогового сигнала микрофона в цифровой сигнал, понятный компьютеру. Вот почему для всех звуковых карт с аналоговым аудиовходом также требуется АЦП, преобразующий входящий аудиосигнал в цифровой формат.Точность преобразования звука зависит от частоты дискретизации, используемой в процессе преобразования. Более высокие частоты дискретизации обеспечивают лучшую оценку аналогового сигнала и, следовательно, обеспечивают более высокое качество звука.

В то время как АЦП преобразуют аналоговые входы в цифровой формат, который может распознавать компьютер, иногда компьютер должен выводить аналоговый сигнал. Для этого типа преобразования используется цифро-аналоговый преобразователь (ЦАП).

ПРИМЕЧАНИЕ. ADC также может означать «Apple Display Connector», который был частным видеоразъемом, разработанным Apple.Он объединил DVI, USB и питание переменного тока в один кабель. Apple прекратила выпуск компьютеров с портами ADC в 2004 году в пользу стандартного соединения DVI.

Обновлено: 19 сентября 2008 г.

TechTerms — Компьютерный словарь технических терминов

Эта страница содержит техническое определение АЦП. Он объясняет в компьютерной терминологии, что означает ADC, и является одним из многих терминов по аппаратному обеспечению в словаре TechTerms.

Все определения на веб-сайте TechTerms составлены так, чтобы быть технически точными, но также простыми для понимания.Если вы сочтете это определение ADC полезным, вы можете сослаться на него, используя приведенные выше ссылки для цитирования. Если вы считаете, что термин следует обновить или добавить в словарь TechTerms, напишите в TechTerms!

Подпишитесь на информационный бюллетень TechTerms, чтобы получать избранные термины и тесты прямо в свой почтовый ящик. Вы можете получать электронную почту ежедневно или еженедельно.

Подписаться

ADC — определение AcronymFinder

Клуб директоров ADC ADC 910 Уход за взрослыми 910 для различных организаций АЦП 910 35 Разъем дисплея Apple ADC 910 Центр оценки и ADC Центр академического развития (различные школы) ADCaba Development Corporation Акаба, Иордания) ADC ADC Comman Канадская собака аджилити (канадский титул аджилити) ADC ADC ADC Центр продвинутых разработок Divinityco, Канада, Колледж Nova для животных Стоматология ADC Атмосферный компенсатор ADC ADC35 Африканский совет35 различные школы Декан ADC40 ADC40 Да ily Комиссия (финансы) Окружной совет (Гильдия директоров Канады) ADC Assistant Церемониймейстер (масонский)35 ADC (Кембриджский клуб любителей) Университет) 9103 5 Обязательства по активным обязанностям Контейнер ADC 910 Административный центр данных 910 Аналоговое обнаружение10a Архитектура Контроллер lly смещенный Кассегрен (антенна)

ADC	Консультант по алкоголю и наркотикам (различные организации)
ADC	аналого-цифровой преобразователь
ADC
ADC	Коэффициент кажущейся диффузии
ADC	Аналогово-цифровое преобразование
ADC	Комитет по борьбе с дискриминацией				ADC
ADC	Коннектор Active Directory
ADC	Конъюгат антитело-лекарство
ADC	Apple Developer Connection (Apple Computer, Inc. )
ADC	Контроллер доставки приложений
ADC	Департамент исправительных учреждений штата Аризона
ADC	Active Descent Control (система торможения двигателем)
	A Коэффициент диффузии
ADC	Концепции архитектурного проектирования (различные местоположения)
ADC	Африканский центр развития (Миннесота)
ADC
Автоматизированный сбор данных
ADC	Attack Damage Carry (игровой)
ADC	Центр болезни Альцгеймера
Алюминий
ADC	Aide-De-Camp
ADC	Компьютер данных воздуха
ADC	Командование ПВО (ВВС Пакистана)
Достижения в области распределенных вычислений
ADC	Помощь детям, находящимся на иждивении
ADC	Автоматический сбор данных
ADC
910 ADC	Active Desktop Calendar (программное обеспечение)
ADC	Adobe Developer Connection (программное обеспечение)
ADC	Agile Development Conference (компьютерная разработка)
ADC	Среднее значение за день
ADC	Air Di Совет ffusion
ADC	AIDS Dementia Complex
ADC	Association Dentaire Canadienne (Канадская стоматологическая ассоциация)
ADC				9103 910	Александрийская чертежная компания (эст. 1956; Вашингтон, округ Колумбия)
ADC	Командование аэрокосмической обороны
ADC	Архив детских болезней (рецензируемый журнал)
ADC
Центр прикладных данных	910 ADC	Сбор данных о деятельности
ADC	Комиссия по борьбе с клеветой (Бнай Брит)
ADC	Add With Carry
	ADC 910 Anti-Doping Комиссия различные организации)
ADC	Advanced Disk Catalog (программное обеспечение)
ADC	Art & Design Company
ADC	Годовой сбор данных ADC (различные организации)
	Совет по развитию территорий (в разных местах)
ADC 91 036	Командование ПВО (устарело)
ADC	Связь после смерти
ADC	Австралийская конференция по базам данных
ADC
ADC	Завершение обучения для взрослых (разные школы)
ADC	Посещаемый центр пожертвований
ADC	Альтернативное управление отходами 910
ADC	Автоматический сбор данных
ADC	Окружной совет Эшфилда (Великобритания)
AdC	Autoridade da Concorrência (португальский: Управление по вопросам конкуренции)		ADC Application Detection и Управление (беспроводная связь)
ADC	Центр администрирования
ADC	Районный распределительный центр
ADC	Association of Diving Contractors
ADC	Приобретение, разработка и строительство
ADC	Центр астрономических данных (Национальная астрономическая обсерватория Японии)
Телефон службы доступа к ADC 910 )
ADC	Applied Data Corporation (оценка. 1989)
ADC	Клиника тревожных расстройств (разные места)
ADC	Помощник командира дивизии
ADC
ADC	Департамент исправительных учреждений штата Арканзас
ADC	Ассоциация оборонных сообществ (ранее Национальная ассоциация разработчиков установок)
ADC
	910 910 Advanced Digital Communications	Дневной лагерь приключений (разные места)
ADC	Автоматическая классификация дефектов
ADC	Ask Drunk Chara (аниме)
ADC	Помощник районного комиссара
ADC	Адаптивное сжатие данных
ADC	СПИД-определяющий рак
ADC	Address Complete
ADC	Региональный советник обороны (военный государственный защитник США)
ADC	Помощник заместителя коменданта (Корпус морской пехоты США)
	Административный директор судов (в разных местах)
ADC	Access Data Corp. (различные местоположения)
ADC	Альтернативный канал распределения (банковское дело)
ADC	Приобретение, проектирование и строительство (различные организации)
ADC	AIDS-Defining Condition	AIDS-Defining Condition
ADC	Armidale Dumaresq Council (Австралия)
ADC	Advanced Data Connector
ADC	Ammunition Data Card
	ADC Среднее значение
	ADC	Австралийская молочная корпорация
ADC	Aalborg Danse Center (Датский танцевальный центр)
ADC	Кандидат на высшую степень (образование)
Программа ADC
ADC	Определение и контроль отношения
ADC	Совет по сельскохозяйственному развитию
ADC	Конференция продвинутых разработчиков (разработка программного обеспечения)
ADC	Центр автоматизированного распределения (различные организации)
ADC	Ассоциированные конструкторы из Канады
ADC	Авторизованный центр проектирования
ADC	(Канада)
ADC	Atlantic Development Corporation (Нью-Джерси)
ADC	Консультант по разработке приложений
ADC	Среднесуточная концентрация	ADC
ADC	Коэффициент кажущейся перевариваемости
ADC	Ajax Data Controls (проект с открытым исходным кодом)
ADC		Командующий ПВО области
ADC	Центр развития Agnews (Сан-Хосе, Калифорния)
ADC	Дополнительная коллекция (авиакомпании)
ADC
ADC	Австралийская конференция по базам данных
ADC	Ассоциация окружных советов
ADC	Построение алгебраических диаграмм (метод)
	ADC
ADC	Самые тупые преступники Америки (телешоу)
ADC	Прикладная передача данных
ADC	Авторизованный производный классификатор
Центры разработки		Центр противовоздушной обороны
ADC	Alliance pour les Droits des Créateurs (французский: Альянс за права создателей; Канада)
ADC	Контроль повреждений области
ADC	Противодействие акустическим устройствам
ADC	Автоматический капельный кофе ADC (чайник)
ADC	Адаптивный компенсатор дисперсии
ADC	Помощник заместителя комиссара
ADC	Airborne Digital Computer		Airborne Digital Computer
910 ADC	Amiante Diagnostic Conseil (на французском языке: Asbestos Diagnosis CounciI; консалтинговая фирма)
ADC	Automobiles des Cimes (французский автосалон)
ADC	ADC	Advanced Data Controller
ADC	Альфа-декарбоксилаза
ADC	Центр распределения в Атланте
ADC	American Derringer Corp.
ADC	Alianza Democrática Campesina (Испанский: Союз крестьянской демократии; Сальвадор)
ADC	Advanced Distributing Company (Денвер, Колорадо)
для ассоциации ADC Droits des Consommateurs (на французском языке: Ассоциация защиты прав потребителей)
ADC	Ассоциация адвокатов защиты Северной Калифорнии и Невады
ADC	Контроллер аэродрома
ADC
ADC	Audio Development Company
ADC	Associazione Italiana Dottori Commercialisti (итальянский: Итальянская ассоциация дипломированных бухгалтеров)
Цифровая подделка g Валюта
ADC	Асинхронный канал данных
ADC	Arboretum de Chèvreloup (французский дендрарий)		Contract40
		ADC
ADC	Автоматическая капельная кофеварка
ADC	Альянс за демократию и перемены (Туарегская повстанческая группа, Мали)
ADC	Асинхронная передача данных
ADC	Помощник заместителя контролера (Управление финансового контролера Министерства финансов США)
ADC
АЦП
ADC	Anti-Diluvian Chronicles (My Dying Bride album)
ADC	Карта данных о назначении
ADC	Контроллер направления воздуха
ADC	Помощник районного координатора
ADC	Помощник главного авиационного машиниста
ADC
ADC	Альтернативный центр обработки данных (в разных местах)
ADC	Alaska Deaf Council
ADC	ADC	ADC
ADC	Аналогово-цифровой сумматор
ADC	Прикладные прямые затраты
ADC	Допуск ПВО (авиация / военный)
Desp. : Спортивная ассоциация Каррегадо; Каррегадо, Португалия)
ADC	Armed Drill Commander (ROTC)
ADC	Атомный подрывной заряд
ADC	Конструкция		Dual Подрядчик
ADC	Курс вывода летных экипажей
ADC	Концентратор даты анализа
ADC	ADC	Автоматический контроль отклонения
ADC	Концентрация диоксина в атмосфере
ADC	Asociación de Damas Colombianas (Колумбийская женская ассоциация, Гватемала)
ADC			ADC		Заместитель начальника военно-морского ведомства
ADC	Анодное сокращение длительности
ADC	Антверпенский алмазный центр (Антверпен, Бельгия)
	ADC 910 910	Консоль с акустическим дисплеем
ADC	Координатор обороны воздушной зоны
ADC	Автоматизированный контроль документов
ADC	Береговая охрана 9103 9103 910 Экипаж 910 США	Контрольный список для развертывания приложений

.
